tr Orijinal işletme talimatı

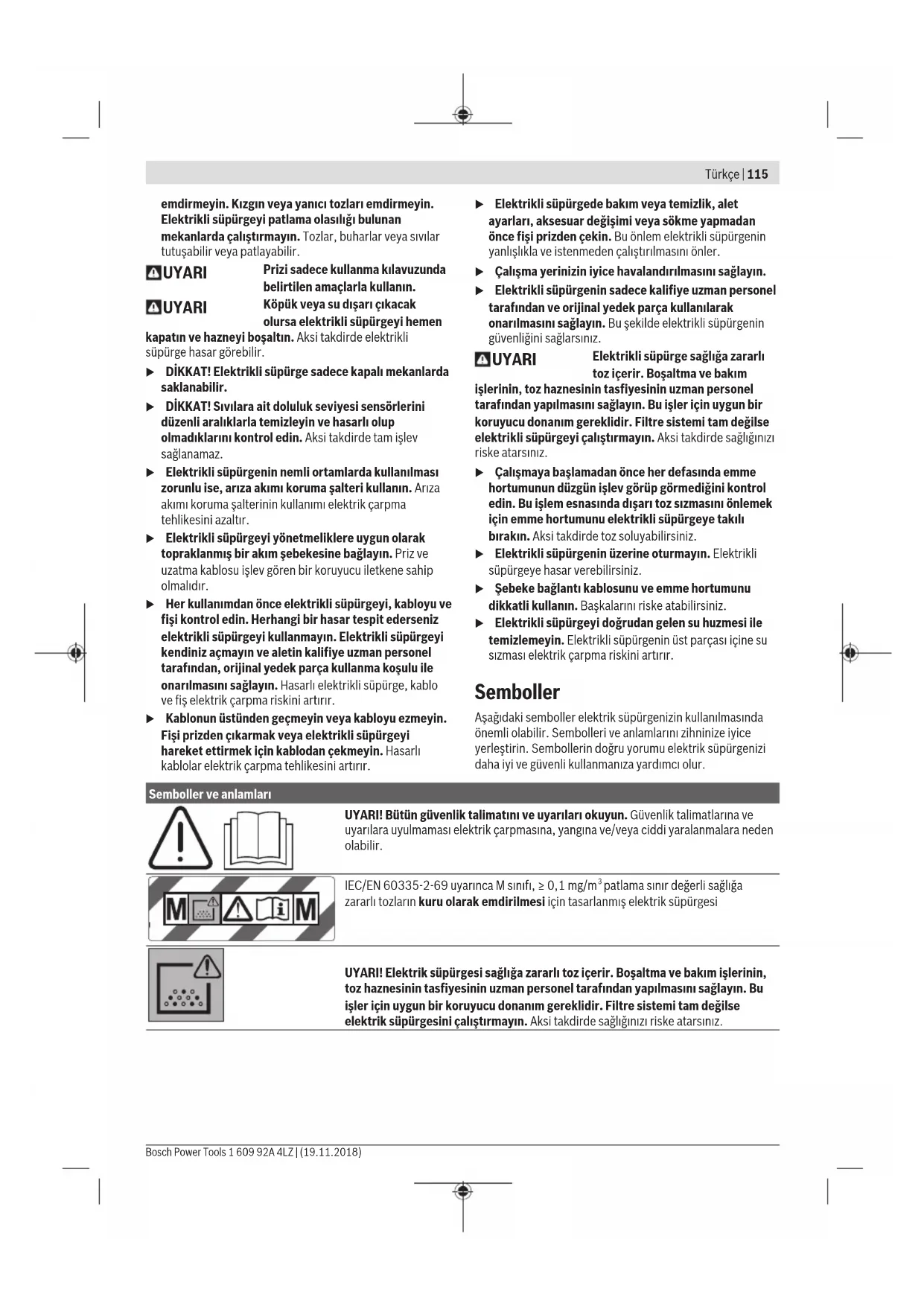

Elektrikli süpürgeler için güvenlik

Bütün güvenlik talimatını ve uyarıları

okuyun. Güvenlik talimatlarına ve uyarılara

uyulmadığı takdirde elektrik çarpmasına,

yangına ve/veya ciddi yaralanmalara neden

Bütün uyarıları ve talimat hükümlerini ileride kullanmak

üzere saklayın. u Bu elektrikli süpürge çocukların ve fiziksel, duyusal veya zihinsel

yetenekleri sınırlı veya yeterli

deneyim ve bilgisi olmayan

kişilerin kullanması için

tasarlanmamıştır. Aksi takdirde

hatalı kullanım ve yaralanma tehlikesi

vardır. u Çocuklara göz kulak olun. Bu yolla çocukların elektrikli süpürge ile

oynamasını önlersiniz..

UYARI Hiçbir zaman asbest içeren

maddeleri emdirmeyin. Asbest

kanserojen kabul edilir.

UYARI Elektrikli süpürgeyi ancak,

elektrikli süpürgenin kullanımı,

emilen malzeme ve tasfiye hakkında yeterli bilgiyi

aldıktan sonra kullanın. Aletin kullanımı hakkında dikkatli

bilgi edinme hatalı kullanma ve yaralanma riskini azaltır.

UYARI Bu elektrikli süpürge kuru

maddelerin ve uygun önlemlerle

sıvıların emilmesine uygundur. Aletin içine sıvı sızması

elektrik çarpma tehlikesini artırır. u Bu elektrikli süpürge ile örneğin benzin, yağ, alkol, çözücü madde gibi yanıcı veya patlayıcı maddeleriemdirmeyin. Kızgın veya yanıcı tozları emdirmeyin.

Elektrikli süpürgeyi patlama olasılığı bulunan

mekanlarda çalıştırmayın. Tozlar, buharlar veya sıvılar

tutuşabilir veya patlayabilir.

UYARI Prizi sadece kullanma kılavuzunda

belirtilen amaçlarla kullanın.

UYARI Köpük veya su dışarı çıkacak

olursa elektrikli süpürgeyi hemen

kapatın ve hazneyi boşaltın. Aksi takdirde elektrikli

süpürge hasar görebilir.

u DİKKAT! Elektrikli süpürge sadece kapalı mekanlarda

u DİKKAT! Sıvılara ait doluluk seviyesi sensörlerini

düzenli aralıklarla temizleyin ve hasarlı olup

olmadıklarını kontrol edin. Aksi takdirde tam işlev

u Elektrikli süpürgenin nemli ortamlarda kullanılması

zorunlu ise, arıza akımı koruma şalteri kullanın. Arıza

akımı koruma şalterinin kullanımı elektrik çarpma

tehlikesini azaltır.

u Elektrikli süpürgeyi yönetmeliklere uygun olarak

topraklanmış bir akım şebekesine bağlayın. Priz ve

uzatma kablosu işlev gören bir koruyucu iletkene sahip

u Her kullanımdan önce elektrikli süpürgeyi, kabloyu ve

fişi kontrol edin. Herhangi bir hasar tespit ederseniz

elektrikli süpürgeyi kullanmayın. Elektrikli süpürgeyi

kendiniz açmayın ve aletin kalifiye uzman personel

tarafından, orijinal yedek parça kullanma koşulu ile

onarılmasını sağlayın. Hasarlı elektrikli süpürge, kablo

ve fiş elektrik çarpma riskini artırır.

u Kablonun üstünden geçmeyin veya kabloyu ezmeyin.

Fişi prizden çıkarmak veya elektrikli süpürgeyi

hareket ettirmek için kablodan çekmeyin. Hasarlı

kablolar elektrik çarpma tehlikesini artırır.

u Elektrikli süpürgede bakım veya temizlik, alet

ayarları, aksesuar değişimi veya sökme yapmadan

önce fişi prizden çekin. Bu önlem elektrikli süpürgenin

yanlışlıkla ve istenmeden çalıştırılmasını önler.

u Çalışma yerinizin iyice havalandırılmasını sağlayın.

u Elektrikli süpürgenin sadece kalifiye uzman personel

tarafından ve orijinal yedek parça kullanılarak

onarılmasını sağlayın. Bu şekilde elektrikli süpürgenin

güvenliğini sağlarsınız.

UYARI Elektrikli süpürge sağlığa zararlı

toz içerir. Boşaltma ve bakım

işlerinin, toz haznesinin tasfiyesinin uzman personel

tarafından yapılmasını sağlayın. Bu işler için uygun bir

koruyucu donanım gereklidir. Filtre sistemi tam değilse

elektrikli süpürgeyi çalıştırmayın. Aksi takdirde sağlığınızı

u Çalışmaya başlamadan önce her defasında emme

hortumunun düzgün işlev görüp görmediğini kontrol

edin. Bu işlem esnasında dışarı toz sızmasını önlemek

için emme hortumunu elektrikli süpürgeye takılı

bırakın. Aksi takdirde toz soluyabilirsiniz.

u Elektrikli süpürgenin üzerine oturmayın. Elektrikli

süpürgeye hasar verebilirsiniz.

u Şebeke bağlantı kablosunu ve emme hortumunu

dikkatli kullanın. Başkalarını riske atabilirsiniz.

u Elektrikli süpürgeyi doğrudan gelen su huzmesi ile

temizlemeyin. Elektrikli süpürgenin üst parçası içine su

sızması elektrik çarpma riskini artırır.

Aşağıdaki semboller elektrik süpürgenizin kullanılmasında

önemli olabilir. Sembolleri ve anlamlarını zihninize iyice

yerleştirin. Sembollerin doğru yorumu elektrik süpürgenizi

daha iyi ve güvenli kullanmanıza yardımcı olur.

Semboller ve anlamları

UYARI! Bütün güvenlik talimatını ve uyarıları okuyun. Güvenlik talimatlarına ve

uyarılara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara neden

IEC/EN 60335-2-69 uyarınca M sınıfı, ≥ 0,1mg/m

patlama sınır değerli sağlığa

zararlı tozların kuru olarak emdirilmesi için tasarlanmış elektrik süpürgesi

UYARI! Elektrik süpürgesi sağlığa zararlı toz içerir. Boşaltma ve bakım işlerinin,

toz haznesinin tasfiyesinin uzman personel tarafından yapılmasını sağlayın. Bu

işler için uygun bir koruyucu donanım gereklidir. Filtre sistemi tam değilse

elektrik süpürgesini çalıştırmayın. Aksi takdirde sağlığınızı riske atarsınız.

Bosch Power Tools 1 609 92A 4LZ | (19.11.2018)116 | Türkçe

1 609 92A 4LZ | (19.11.2018) Bosch Power Tools

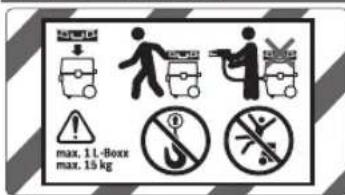

Semboller ve anlamları

Elektrik süpürgesinin taşınması ve elektrik süpürgesi aksesuarının ve/

veya elektrikli el aletinin yerden tasarruf sağlayarak saklanması için

elektrik süpürgesinin üst kısmına bir L-Boxx takabilirsiniz.

L-Boxx takılıyken emme işlemi gerçekleştirilmemelidir. Elektrik

süpürgesinin ağırlık noktası yukarı taşınır. Elektrik süpürgesi

devrilebilir. Yaralanma ve hasar tehlikesi vardır.

Maksimum bir L-Boxx takılmalıdır.

İçeriğiyle birlikte L-Boxx'un ağırlığı toplam 15kg'yi aşmamalıdır.

Elektrik süpürgesini örneğin taşırken vinç kancasına takmayın.

Elektrik süpürgesi vinçle taşınamaz. Yaralanma ve hasar tehlikesi

Elektrik süpürgesinin üzerine oturmayın, elektrik süpürgesini

merdiven veya basamak olarak kullanmayın. Elektrik süpürgesi

devrilebilir ve hasar görebilir. Yaralanma tehlikesi vardır.

Başlat/Durdur otomatiği

Çalışan elektrikli el aletinin çıkardığı tozun emilmesi

Elektrik süpürgesi otomatik olarak açılır ve zaman gecikmeli olarak

Biriken tozların emilmesi

15mm çapında bir hortuma yönelik hacimsel akış denetimi

22mm çapında bir hortuma yönelik hacimsel akış denetimi

35mm çapında bir hortuma yönelik hacimsel akış denetimi

Emme gücünün kademesiz ayarlanması:

– Yoğun toz oluşumu içeren uygulamalar için maksimum emme

– Düşük toz oluşumu içeren uygulamalar ve örn. bağlı elektrikli el

aletiyle iş parçası yüzeyinin arasındaki emme gücünü ayarlamak için

(örn. zımparalama) düşük emme performansı

AFC Otomatik filtre temizleme (AFC = Automatic Filter Cleaning)

Bağlı bulunan elektrikli el aletinin izin verilen bağlantı gücü hakkında bilgiler (ülkelere

özgü)Ürün ve performans açıklaması

Usulüne uygun kullanım

Bu alet, ahşap talaşlarının ve yanıcı olmayan tozların, yanıcı

olmayan sıvıların ve su-hava karışımının tutulması, emilmesi,

taşınması ve ayrılması için tasarlanmıştır. Bu elektrik

süpürgesi toz tekniği açısından test edilmiştir ve M toz

sınıfına uygundur. Bu alet örneğinküçük işletmelerdeki,

sanayideki ve atölyelerdeki yüksek performans gerektiren

profesyonel kullanıma uygundur.

IEC/EN 60335-2-69 uyarınca M toz sınıfına giren elektrik

süpürgeleri sadece ≥0,1mg/m

patlama sınır değerli sağlığa

zararlı tozların emilmesinde kullanılabilir.

Elektrik süpürgesini ancak bütün fonksiyonları tam olarak

biliyorsanız ve bunları kısıtlamasız olarak yürütebiliyorsanız

veya ilgili talimat hakkında bilginiz varsa kullanın.

Şekli gösterilen elemanlar

Şekli gösterilen bileşenlerin numaraları grafik sayfasındaki

elektrik süpürgesi resmindeki numaralarla aynıdır.

Emme bağlantısı için kapatma tapaları

Elektrikli el aleti için priz

Hacimsel akış düzenleyici

İşletme türü seçim şalteri

Emme performansı düzenleyici

Elektrik süpürgesi üst parçası

Elektrik süpürgesi üst parçası kilidi

Hareket makaraları freni

Filtre kapağı kilitleme parçası

Derz memesi/kavisli meme mesnedi

Emme boruları mesnedi

Yassı katlanabilir filtre (PES)

Emme hortumu mesnedi için yuva

Dolum seviyesi sensörleri

Islak/kuru elektrik süpürgesi GAS 55 M AFC Malzeme numarası

Hazne hacmi (brüt) l 55

Net hacim (sıvı) l 40

Toz torbası hacmi l 27

Yassı katlanabilir filtre m

Toz sınıfı M Ağırlığı EPTA-Procedure

01:2014 (EPTA Prosedürü

Koruma sınıfı /I Koruma türü IPX4

A) Ø 35 mm ve uzunluğu 3 m olan emme hortumu ile ölçülmüştür

Veriler 230V’luk bir anma gerilimi [U] için geçerlidir. Farklı

gerilimlerde ve farklı ülkelere özgü tiplerde bu veril değişebilir.

Başlat/Durdur otomatiği

Anma gerilimi maksimum güç minimum güç

230 V 2200 W 100 W Bağlı bulunan elektrikli el aletinin izin verilen bağlantı gücü hakkında

Ülkeye özgü başka modellerde bu değerler farklılık gösterebilir. Lütfen

toz emme makinesi prizindeki bilgilere dikkat edin.

Gürültü/Titreşim bilgisi

Gürültü emisyon değerleri EN60335-2-69 uyarınca

1 609 92A 4LZ | (19.11.2018) Bosch Power Tools

Elektrik süpürgesinin A değerlendirmeli ses basıncı seviyesi

tipik olarak şöyledir 70 dB(A). Tolerans K = 3 dB. Çalışma

esnasında gürültü seviyesi 80 dB(A) üzerine çıkabilir.

Kulak koruması kullanın!

Toplam titreşim değerleri a

(üç yönün vektör toplamı) ve

tolerans K EN60335-2-69 uyarınca belirlenmektedir: a

Montaj u Elektrik süpürgesinde bir çalışma yapmadan önce her zaman fişi prizden çekin.

Emme hortumu için mesnedin takılması (bkz.

– Emme hortumu mesnedini (4) yerine oturana kadar,

yukarıdan sıkıca öngörülen yuvaya (36) itin.

Emme hortumunun takılması (bkz. Resim B)

– Emme hortumunu (27) hortum yuvasına (3) yerleştirin ve

dayanak noktasına kadar saat yönünde döndürün.

Not: Emme işlemi esnasında emme hortumu ve aksesuar

içindeki tozun sürtünmesi nedeniyle elektro statik yüklenme

olur ve bunu kullanıcı statik deşarj olarak algılayabilir (çevre

koşullarına ve bedensel hassasiyete bağlı olarak).

İnce tozların ve kuru malzemenin emilmesinde Bosch genel

olarak antistatik bir emme hortumunun (aksesuar)

kullanılmasını tavsiye eder.

Emme aksesuarının takılması (Bakınız: Resim C)

Emme hortumu (27) bir klips sistemi ile donatılmış olup,

bununla emme aksesuarı (emme adaptörü (25), kavisli

meme (uç)(28)) bağlanabilir.

Memelerin ve boruların takılması

– Kavisli memeyi (28) emme hortumuna (27), emme

hortumunun her iki basmalı düğmesi (37) işitilir biçimde

kavramaya yapıncaya kadar takın.

– Daha sonra istediğiniz emme aksesuarını (taban memesi,

derz memesi, emme borusu vb.) kavisli memeye (28)

– Sökmek için basmalı düğmeleri (37) içeri doğru bastırın

Emme adaptörünün takılması

– Emme adaptörünü (25) emme hortumuna (27) emme

hortumunun her iki basmalı düğmesi (37) işitilir biçimde

kavrama yapıncaya kadar takın.

– Sökmek için basmalı düğmeleri (37) içeri doğru bastırın

İmha torbasının veya toz torbasının takılması/

çıkarılması (kuru emme) (bkz. Resim D)

M toz sınıfı uyarınca maddeleri kuru emme için bir imha

torbası (29) veya toz torbası takılmalıdır.

Patlama sınır değeri olmayan veya ≥1mg/m

emildiği sürece (toz sınıfı L uyarınca), doğrudan hazneye

emme işlemi gerçekleştirilebilir.

Not: Otomatik filtre temizlemeyi (AFC) kapatmanız; kağıt

filtre torba kullanımında zorunlu olup, keçe filtre torbası

kullanımında önerilir (Bakınız „Otomatik filtre temizleme

(bkz. Resim I)“, Sayfa120).

UYARI Elektrikli süpürge sağlığa zararlı

toz içerir. Boşaltma ve bakım

işlerinin, toz haznesinin tasfiyesinin uzman personel

tarafından yapılmasını sağlayın. Bu işler için uygun bir

koruyucu donanım gereklidir. Filtre sistemi tam değilse

elektrikli süpürgeyi çalıştırmayın. Aksi takdirde sağlığınızı

İmha torbasının takılması

– Kilitleri (15) açın ve elektrikli süpürgenin üst parçasını

– İmha torbasını (29) dolum deliği yukarı gelecek biçimde

hazneye (1) yerleştirin.

– Dolum deliğini bağlantı flanşı üzerinden, bağlantı flanşının

boşluğuna kadar çekin.

– İmha torbasının (29) bütün yüzeyi ile haznenin (1) iç

yüzeyine dayandığından emin olun.

– İmha torbasının (29) kalan kısmını haznenin (1) kenarına

– Elektrikli süpürgenin üst parçasını (13) yerine yerleştirin

ve kilitleri (15) kapatın.

İmha torbasının çıkarılması ve kapanması

– Kilitleri (15) açın ve elektrikli süpürgenin üst parçasını

– Dolan imha torbasını (29) arkaya doğru bağlantı

flanşından çekerek çıkarın.

– İmha torbasını (29) dikkatlice ve hasar vermeden

hazneden (1) çıkarın.

Bu işlem sırasında, imha torbasının bağlantı flanşına veya

başka keskin kenarlı bir nesneye temas etmemesine

– Yapışkanlı şerit kapatıcıyı çekin ve imha torbasını

kapatarak yapıştırın.

Ardından imha torbasını (29) çektiğiniz yapışkanlı şerit

kapatıcıyla dolum deliğinin altından bağlayın.

Toz torbasının değiştirilmesi/takılması (aksesuar)

– Kilitleri (15) açın ve elektrikli süpürgenin üst parçasını

– Dolan toz torbasını arkaya doğru bağlantı flanşından

çekerek çıkarın. Kapağı devirerek toz torbasının ağzını

kapatın. Kapatılan toz torbasını hazneden (1) çıkarın.

– Yeni toz torbasını elektrikli süpürgenin bağlantı flanşı

üzerine yatırın. Toz torbasının bütünüyle haznenin (1) iç

yüzeyine dayandığından emin olun.

– Elektrikli süpürgenin üst parçasını (13) yerine yerleştirin

ve kilitleri (15) kapatın.Lastik contanın takılması (ıslak emme) (Bakınız:

Not: Geçirgenlik düzeyine dair gereksinimler (toz sınıfı M)

– Fırça şeritleri (33) uygun bir aletle taban memesinden

– Lastik contayı (32) taban memesine (34) yerleştirin.

Not: Lastik contanın dokulu tarafı dışarıyı göstermelidir.

L-Boxx takılması (bkz. Resim F)

Elektrik süpürgesinin taşınması ve elektrik süpürgesi

aksesuarının ve/veya elektrikli el aletinin yerden tasarruf

sağlayarak saklanması için elektrik süpürgesinin üst kısmına

bir L-Boxx takabilirsiniz.

– L-Boxx'u yuvalara (11) yerleştirin.

u L-Boxx takılıyken emme işlemi

gerçekleştirilmemelidir. Elektrik süpürgesinin ağırlık

noktası yukarı taşınır. Elektrik süpürgesi devrilebilir.

Yaralanma ve hasar tehlikesi vardır.

u Elektrik süpürgesini takılı L-Boxx'un taşıma

tutamağından tutarak taşımayın. Elektrik süpürgesi L-

Boxx'un taşıma tutamağına ağır gelir. Yaralanma ve hasar

u Elektrikli süpürgede bakım veya temizlik, alet

ayarları, aksesuar değişimi veya sökme yapmadan

önce fişi prizden çekin. Bu önlem elektrikli süpürgenin

yanlışlıkla ve istenmeden çalıştırılmasını önler.

u Şebeke gerilimine dikkat edin! Akım kaynağının gerilimi

elektrik süpürgesinin tip etiketinde belirtilen verilere

uygun olmalıdır. 230V işaretli şarj cihazları 220V ile de

u Ülkenizde sağlığa zararlı tozlarla çalışmaya ilişkin

geçerli yasal mevzuat hakkında bilgi alın.

Elektrik süpürgesi sadece aşağıdaki malzemelerin emilmesi

için kullanılabilir:

– Patlama sınır değeri ≥0,1mg/m

Bu elektrik süpürgesi prensip olarak patlama riski bulunan

mekanlarda kullanılamaz.

Optimum emme performansı sağlamak içi emme hortumunu

(27) her zaman komple olarak elektrik süpürgesinin üst

parçasından (13) çözmeniz gerekir.

Biriken tozların emilmesi

– Hacimsel akış düzenleyiciyi (6) kullanılan hortum çapına

– Elektrik süpürgesini açmak için işletme türü

seçme şalterini (7) "Emme" sembolü üzerine

– Elektrik süpürgesini kapatmak için işletme

türü seçme şalterini (7) "Kapat" sembolü

Bu elektrik süpürgesi bir hacimsel debi kontrol sistemi ile

donatılmıştır. Hacimsel akış kontrol sistemi "Emme" işletim

türünde 20m/s değerine ayarlıdır ve bu hacimsel akış

düzenleyicinin (6) konumundan bağımsızdır.

Bu değerin altına düşüldüğünde, örneğinemme hortumunda

kir biriktiğinde, toz torbası dolduğunda veya katlanır filtre

tıkandığında, sesli uyarı sinyali duyulur. Bu gibi durumlarda

elektrik süpürgesini kapatın ve "Arızaların giderilmesi"

bölümünde belirtilen kontrolleri yapın.

Çalışan elektrikli el aletlerinden çıkan tozun emilmesi

u Aletten çıkan atık hava çalışılan mekana geri

veriliyorsa, yeterli bir hava değişim oranının (L)

sağlanması gerekir. Bu konudaki ulusal

yönetmeliklere uyun.

Bu elektrik süpürgesine bir koruyucu kontaklı priz (5)

entegre edilmiştir. Bu prize dışarıdan bir elektrikli el aleti

bağlayabilirsiniz. Bağlanacak elektrikli el aletinin izin verilen

maksimum bağlantı gücüne dikkat edin.

Emme konumuna yeterli toz taşınabilmesi için, bağlı olan

elektrikli el aletine yönelik asgari hacimsel akış değerinin

altına inilmemelidir.

Hortum çapı Hacimsel akış ayar değeri

– Hacimsel akış düzenleyiciyi (6) kullanılan hortum çapına

– Emme adaptörünü takın (25) (Bakınız „Emme

adaptörünün takılması“, Sayfa118).

– Emme adaptörünü (25) elektrikli el aletinin emme

Not: Emme hortumundaki hava beslemesi düşük olan

elektrikli el aletleri ile çalışırken (örneğin dekupaj testereleri,

taşlama/zımparalama makineleri vb.) ters hava deliği (26)

emme adaptöründe (25) açılmalıdır. Sadece bu yolla

otomatik filtre temizleme işlevi sorunsuz işleyebilir.

Ters hava deliği (26) üzerinde halkayı maksimum delik

oluşuncaya kadar çevirin.

– Elektrik süpürgesinin Başlat/durdur

otomatiğini çalıştırmak için işletme türü

seçme şalterini (7) "Başlat/durdur

otomatiği" sembolü üzerine getirin.

Bu işletim türünde hacimsel akış,

düzenleyicideki (6) ayara uygun biçimde

elektronik olarak denetlenir. Ayarın doğru

seçilmesi halinde yeterli toz taşıma

– Elektrik süpürgesini çalıştırmak için prize (5) takılı

bulunan elektrikli el aletini açın. Elektrik süpürgesi

otomatik olarak çalışır.

Bosch Power Tools 1 609 92A 4LZ | (19.11.2018)120 | Türkçe

– Emme işlemini sonlandırmak için elektrikli el aletini

Başlat/durdur otomatiği emme hortumunda kalan

tozların emilmesi için 15 saniye daha çalışır.

– Elektrik süpürgesini kapatmak için

işletme türü seçme şalterini (7) "Kapat"

sembolü üzerine getirin.

Sesli uyarı sinyali duyulduğunda elektrik süpürgesi,

"Arızaların giderilmesi" bölümünde açıklandığı gibi kontrol

Islak emme (bkz. Resim H)

u Bu elektrikli süpürge ile örneğin benzin, yağ, alkol,

çözücü madde gibi yanıcı veya patlayıcı maddeleri

emdirmeyin. Kızgın veya yanıcı tozları emdirmeyin.

Elektrikli süpürgeyi patlama olasılığı bulunan

mekanlarda çalıştırmayın. Tozlar, buharlar veya sıvılar

tutuşabilir veya patlayabilir.

u Bu elektrikli süpürge su pompası olarak kullanılamaz.

Bu elektrikli süpürge hava ve su karışımının emdirilmesi

için tasarlanmıştır.

Not: Geçirgenlik düzeyine dair gereksinimler (toz sınıfı M)

Islak emdirmeden önce işlem adımları

– Gerekirse imha torbasını (29) veya toz torbasını çıkarın.

Not: Emme yaptırırken su-katı madde karışımını daha kolay

atabilmek için sıvıyı katı maddelerden ayıran ıslak filtre

torbasını (aksesuar) kullanın.

– Lastik contayı (32) taban memesine (34) yerleştirin

(Bakınız „Lastik contanın takılması (ıslak emme) (Bakınız:

Resim E)“, Sayfa119).

– Otomatik filtre temizlemeyi (AFC) kapatın (Bakınız

„Otomatik filtre temizleme (bkz. Resim I)“, Sayfa120).

Sıvıların emdirilmesi

– Elektrik süpürgesini açmak için, işletme türü seçme

şalterini (7) "Emme" sembolü üzerine getirin.

Elektrik süpürgesi dolum seviyesi sensörleriyle (40)

donatılmıştır. Maksimum dolum yüksekliğine erişildiğinde

elektrik süpürgesi kapanır. İşletim türü seçme şalterini (7)

ilgili "Kapalı" sembolüne getirin.

Not: İletken olmayan sıvılar (örneğin delme emülsiyonu,

yağlar ve gresler) emildiğinde, elektrik süpürgesinin haznesi

dolduğunda kapanmaz. Dolum seviyesi sürekli kontrol

edilmeli ve zamanında boşaltılmalıdır.

Islak emme sırasında sesli uyarı sinyali duyulursa, elektrik

süpürgesinin fonksiyon güvenliği zarar görmez. Arızanın

giderilmesi için herhangi bir önlem alınması

– Elektrik süpürgesini kapatmak için, işletme türü seçme

şalterini (7) "Kapalı" sembolü üzerine getirin.

– Tahliye hortumunu (23) mesnedinden çıkarın ve kirli

suyun tahliye hortumundan akmasına izin verin.

– Elektrik süpürgesinin taşınması için kapatma tapalarını

(2) hortum yuvasına (3) vidalayın.

– Hazneyi (1) boşaltın.

Islak emdirmeden sonra küf oluşumunu önlemek için:

– Yassı katlanabilir filtreyi (30) çıkarın ve iyice kurumasını

– Elektrik süpürgesinin üst parçasını (13) çıkarın, filtre

kapağını (39) açın ve her ikisinin de iyice kurumasını

Otomatik filtre temizleme (bkz. Resim I)

Otomatik filtre temizlemede (AFC = Automatic Filter

Cleaning) yassı katlanabilir filtre (30) her 15 saniyede bir

hava itilmesiyle temizlenir (titreşimli gürültü).

Emme gücü artık yeterli olmadığında filtre temizleme

işlevinin etkinleştirilmesi gerekir.

Filtre temizlemenin düzenli uygulanması, filtrenin kullanım

İdeal bir filtre kullanım ömrü elde etmek için, otomatik filtre

temizleme fonksiyonunu sadece istisnai durumlarda, örn. saf

sıvıların emilmesinde veya kağıt filtre torba kullanılırken

Sadece yüzeyi kirlenen yassı katlanabilir filtre tam işlev

görmeye devam eder. Yassı katlanır filtrenin bir yere

vurularak veya basınçlı hava ile manüel olarak temizlenmesi

gerekli değildir ve filtreye zarar verebilir.

Not: Otomatik filtre temizleme fabrika tarafından

Otomatik filtre temizlemenin açılması/kapatılması için

cihazın çalışıyor olması gerekmektedir.

– AFC'nin devre dışı bırakılması

AFC tuşuna (9) basın.

Kontrol LED'i (38) söner.

– AFC'nin etkinleştirilmesi

AFC tuşuna (9) basın.

Kontrol LED'i (38) yeşil yanar.

u Elektrikli süpürgede bakım veya temizlik, alet

ayarları, aksesuar değişimi veya sökme yapmadan

önce fişi prizden çekin. Bu önlem elektrikli süpürgenin

yanlışlıkla ve istenmeden çalıştırılmasını önler.

u Verimli ve güvenli çalışabilmek için elektrikli

süpürgeyi ve havalandırma aralıklarını temiz tutun.

u Elektrikli süpürgenin bakımını yaparken ve elektrikli

süpürgeyi taşırken koruyucu toz maskesi kullanın.

Bağlantı kablosunun değiştirilmesi gerekli ise, güvenlik

nedenlerinden dolayı bu tertibat Bosch 'den veya Bosch

elektrikli el aletleri yetkili servisinden temin edilmelidir.

Bakım personeli ve diğer kişiler için bir tehlike oluşturmadığı

takdirde, kullanıcının elektrik süpürgesi bakımı yapması için

alet sökülüp, temizlenmeli ve bakım işlemi

gerçekleştirilmelidir. Olası tehlikelerden kaçınmak için,

sökülmeden önce elektrik süpürgesi temizlenmelidir.

Elektrik süpürgesinin söküldüğü mekanın havalandırması iyi

olmalıdır. Bakım işlemleri esnasında kişisel koruyucudonanım kullanın. Bakım işlemi tamamlandıktan sonra

bakımın yapıldığı alan temizlenmelidir.

Yılda en az bir kez üretici veya yetkili bir kişi tarafından toz

tekniği testi yapılmalıdır, örneğin filtrenin hasarlı olup

olmadığı, elektrik süpürgesinde kaçak olup olmadığı ve

kontrol donanımının işlev görüp görmediği kontrol

Kirli ortamda bulunan, M sınıfına giren elektrik

süpürgelerinde aletin bütün dış yüzeyi, içteki makine

parçaları temizlenmeli veya sızdırmazlık maddeleri

uygulanmalıdır. Bakım ve onarım işlemleri esnasında, yeterli

ölçüde temizlenemeyen bütün kirli parçalar atılmalıdır. Bu

gibi parçalar geçirgen olmayan torbalar içinde, geçerli

mevzuata uygun olarak atılmalıdır.

Yassı katlanabilir filtrenin çıkarılması/değiştirilmesi

(bkz. Resimler J1−J2)

Emme performansı filtrenin durumuna bağlıdır. Bu nedenle

filtreyi düzenli aralıklarla temizleyin.

Hasar göre yassı katlanabilir filtreyi (30) hemen değiştirin.

– Kilitleme parçasını (20) çekin ve filtre kapağını (39) açın.

– Yassı katlanabilir filtreyi (30) köprülerinden tutun ve

yukarı doğru çekip çıkarın.

– Yassı katlanabilir filtreyi (30) çıkarırken dökülen toz ve

kiri filtre kapağının (39) kapanma kenarından nemli bir

PES ve PTFE yassı katlanabilir filtreler akan suyun altında

– Yeni veya temizlenen yassı katlanabilir filtreyi (30) yerine

yerleştirin ve yerine doğru ve güvenli biçimde oturmasına

– Filtre kapağını (39) tekrar kapatın (işitilir biçimde

kavrama yapmalıdır).

Haznenin temizlenmesi

– Hazneyi (1) zaman zaman piyasada bulunan aşındırıcı

olmayan temizlik maddesi ile silin ve kurumasını bekleyin.

Dolum seviyesi sensörlerinin temizlenmesi (bkz. Resim

Dolum seviyesi sensörlerini (40) çok sık olmayan aralıklarla

– Kilitleri (15) açın ve elektrikli süpürgenin üst parçasını

– Dolum seviyesi sensörlerini (40) yumuşak bir bezle

– Elektrikli süpürgenin üst parçasını (13) yerine yerleştirin

ve kilitleri (15) kapatın.

Saklama (bkz. Resim L)

– Şebeke bağlantı kablosunu kablo mesnedine (14) sarın.

– Aksesuarı, öngörülen mesnetlere takın: Emme boruları

(35) mesnetlere (22), derz memesi (31) mesnede (21),

taban memesi (34) mesnede (24).

– Emme hortumu mesnedinin (4) elastik bantlarını açın ve

emme hortumunu (27) mesnedin üst parçasına (4) sarın.

Esnek bantları tekrar takın.

– L-Boxx'u yuvalara (11) yerleştirin.

– Elektrik süpürgesini kuru bir yerde saklayın ve yetkisiz

kişilerin kullanmaması için gerekli önlemleri alın.

– Hareket makaralarını (18) sabitlemek için hareket

makarası frenini (17) aşağı bastırın.

Taşıma (bkz. Resim M)

– Elektrik süpürgesinin taşınması için kapatma tapalarını

(2) hortum yuvasına (3) vidalayın.

– Elektrik süpürgesini sadece taşıma tutamağından (10)

– Kılavuz braketi (12), elektrik süpürgesini merdiven

sahanlığında itmek veya çekmek için kullanın.

Arızaların giderilmesi

u Bir arıza ortaya çıkınca (örneğin filtre kırılması)

elektrikli süpürge hemen kapatılmalıdır. Alet tekrar

çalıştırılmadan önce arıza giderilmelidir.

Emme türbini çalışmıyor.

– Şebeke bağlantı kablosunu, fişi, sigortayı, prizi ve dolum seviyesi sensörlerini (40)

İşletme türü seçme şalteri (7) "Başlat/durdur otomatiği" üzerinde.

– İşletme türü seçme şalterini (7) "Emme" sembolü üzerine getirin veya prize (5)

takılı elektrikli el aletini açın.

Emme türbini kapanır.

– Hazneyi (1) boşaltın.

Emme türbini hazne boşaltıldıktan

– Elektrik süpürgesini kapatın ve 5 saniye bekleyin, 5 saniye sonra tekrar açın.

– Dolum seviyesi sensörlerini (40) ve dolum seviyesi sensörlerinin aralarını (40) bir

fırçayla temizleyin.

– Emme memesi, emme borusu (35), emme hortumu (27) veya yassı katlanabilir

filtredeki (30) tıkanıklıkları giderin.

– İmha torbasını (29) veya toz torbasını değiştirin.

– Filtre kapağını (39) düzgünce oturtun.

– Elektrik süpürgesinin üst parçasını (13) doğru olarak takın ve kilitleri (15)

– Yassı katlanabilir filtreyi (30) değiştirin.

Emme işlemi esnasında dışarı toz

– Yassı katlanabilir filtrenin (30) doğru olarak takılıp takılmadığını kontrol edin.

– Yassı katlanabilir filtreyi (30) değiştirin.

Otomatik kapanma (ıslak emme)

– Dolum seviyesi sensörlerini (40) ve dolum seviyesi sensörlerinin aralarını (40) bir

fırçayla temizleyin.

Elektrik iletkenliği olmayan sıvılarda veya küf oluşumunda otomatik kapanma işlev

– Doluluk seviyesini sürekli olarak kontrol edin.

Sesli uyarı sinyali duyuluyor. Emme performansı çok düşüğe ayarlanmış.

– Emme performansı düzenleyiciyi (8) daha yüksek bir değere ayarlayın.

Yanlış hortum çapı ayarlanmış.

– Hacimsel akış düzenleyiciyi (6) doğru hortum çapına ayarlayın.

Emme hortumu (27) tıkalı veya bükülmüş.

– Tıkanmayı veya bükülmeyi giderin.

İmha torbası/toz torbası dolmuş.

– İmha torbasını (29) veya toz torbasını değiştirin.

Yassı katlanabilir filtre (30) kirlenmiş.

– Yassı katlanabilir filtreyi temizleyin veya gerekirse değiştirin.

Bağlı olan elektrikli el aletinden yeterli hava akımı sağlanamıyor.

– Ters hava deliğini (26) emme adaptöründe (25) açın: Emme adaptöründeki

halkayı ters hava deliği tam olarak açılıncaya kadar çevirin.

– Eğer mevcutsa: Elektrikli el aletinin ters hava deliğini açın.

Denetim elektroniğinde fonksiyon arızası.

– Yetkili bir Bosch müşteri servisiyle iletişime geçin.

Otomatik filtre temizleme çalışmıyor.

– Filtre temizlemeyi etkinleştirin (AFC tuşuna (9) basın).

– Emme hortumunu (27) takın.

Otomatik filtre temizleme

– Yetkili bir Bosch müşteri servisiyle iletişime geçin.

Otomatik filtre temizleme açılamıyor. – Yetkili bir Bosch müşteri servisiyle iletişime geçin.

İmha torbası (PE) (kuru/ıslak) 2 607 432 043

Müşteri servisi ve uygulama danışmanlığı

Müşteri servisleri ürününüzün onarım ve bakımı ile yedek

parçalarına ait sorularınızı yanıtlandırır. Demonte görünüşleri

ve yedek parçalara ait bilgileri şu sayfada da bulabilirsiniz:

Bosch uygulama danışma ekibi ürünlerimiz ve aksesuarları

hakkındaki sorularınızda sizlere memnuniyetle yardımcı olur.

Bütün başvuru ve yedek parça siparişlerinizde ürünün tip

etiketi üzerindeki 10 haneli ürün kodunu mutlaka belirtin.

Sadece Türkiye için geçerlidir: Bosch genel olarak yedek

parçaları 10 yıl hazır tutar.

İstanbul Cad. Devrez Sok. İstanbul Çarşısı

Cumhuriyet Mah. Sanayi Sitesi Motor

İşleri Bölümü 663 Sk. No:18

İsmetpaşa Mah. İlk Belediye Başkan Cad. 5/C

Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir

Eski Sanayi Bölgesi 3. Cad. No: 43 Kocasinan

E-mail: bpsasalbobinaj@hotmail.com

Üstündağ Elektrikli Aletler

Nusretiye Mah. Boyacılar Aralığı No: 9

Motorlu Sanayi Çarşısı Doğruer Sk. No:9 Selçuklu

TOO “Robert Bosch” Power Tools, Satış Sonrası Servis

Elektrikli süpürgeler, aksesuar ve ambalaj malzemesi çevre

dostu tasfiye amacıyla bir geri dönüşüm merkezine

Elektrikli süpürgeyi evsel çöplerin içine

Sadece AB ülkeleri için:

Eski elektrikli el aletleri ve elektronik aletlere ilişkin

2012/19/AB sayılı Avrupa Birliği yönetmeliği ve bunların tek

tek ülkelerin hukuklarına uyarlanması uyarınca, kullanım

ömrünü tamamlamış elektrikli süpürgeler ayrı ayrı toplanmak

ve çevre dostu bir yöntemle tasfiye edilmek üzere yeniden

kazanım merkezlerine gönderilmek zorundadır.

Tek sorumlu olarak, tanımlanan ürünün aşağıdaki yönetmelik ve direktiflerin

geçerli bütün hükümlerine ve aşağıdaki standartlara uygun olduğunu beyan

Teknik belgelerin bulunduğu yer: *
