MANUALE UTENTE GAS 55 M AFC Professional BOSCH

it Istruzioni originali

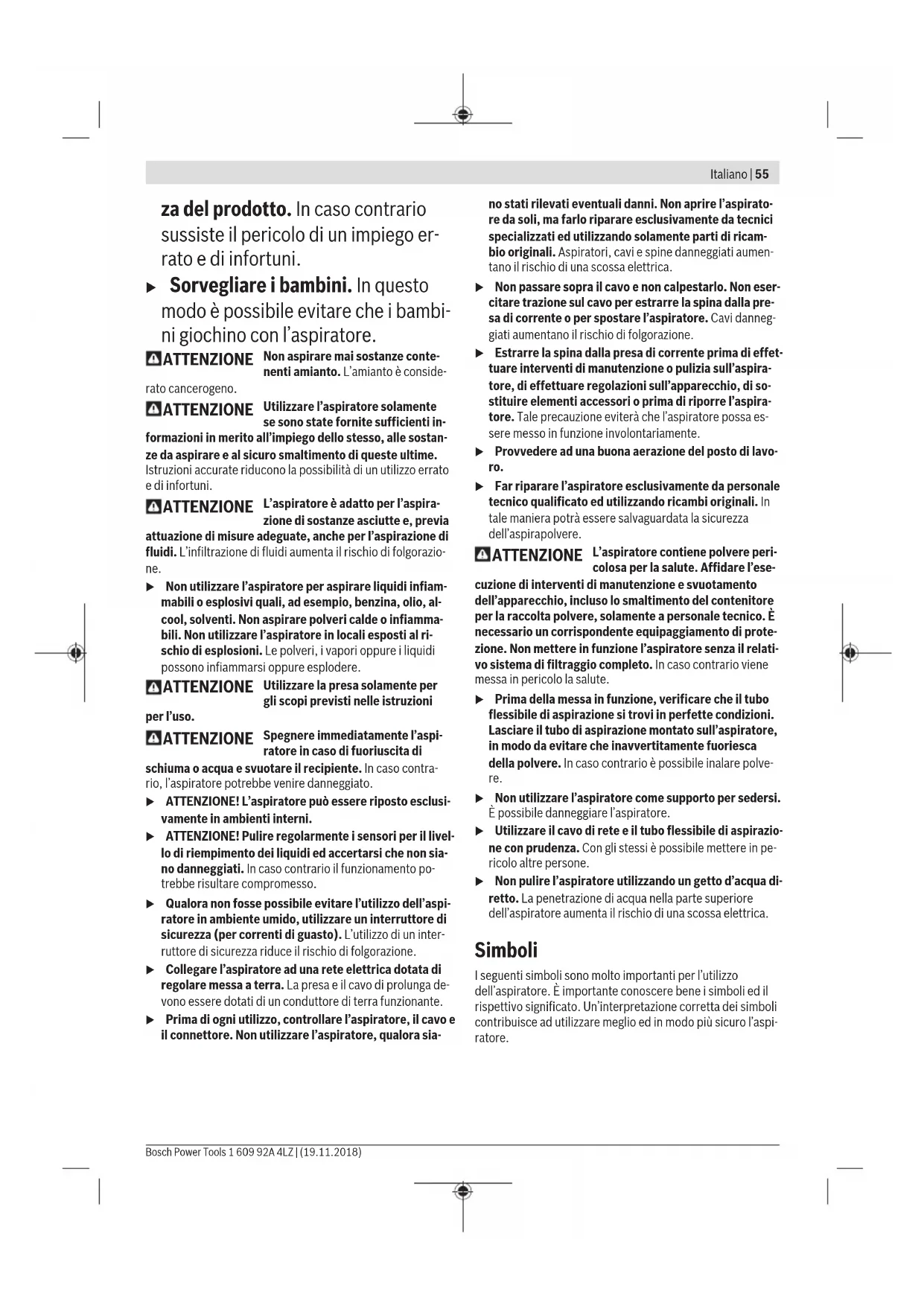

Avvertenze di sicurezza per

Leggere tutte le avvertenze e disposizioni di

sicurezza. La mancata osservanza delle istru-

zioni e delle avvertenze di sicurezza può essere

causa di scosse elettriche, incendi e/o lesioni

Conservare tutte le avvertenze di pericolo e le istruzioni

operative per ogni esigenza futura.

u Questo aspiratore non è concepito

per l’utilizzo da parte di bambini e

persone con ridotte capacità fisi-

che, sensoriali o intellettuali né

con scarsa esperienza o conoscen-za del prodotto. In caso contrario

sussiste il pericolo di un impiego er-

rato e di infortuni.

u Sorvegliare i bambini. In questo

modo è possibile evitare che i bambi-

ni giochino con l’aspiratore.

ATTENZIONE Non aspirare mai sostanze conte-

nenti amianto. L’amianto è conside-

ATTENZIONE Utilizzare l’aspiratore solamente

se sono state fornite sufficienti in-

formazioni in merito all’impiego dello stesso, alle sostan-

ze da aspirare e al sicuro smaltimento di queste ultime.

Istruzioni accurate riducono la possibilità di un utilizzo errato

ATTENZIONE L’aspiratore è adatto per l’aspira-

zione di sostanze asciutte e, previa

attuazione di misure adeguate, anche per l’aspirazione di

fluidi. L’infiltrazione di fluidi aumenta il rischio di folgorazio-

ne. u Non utilizzare l’aspiratore per aspirare liquidi infiam- mabili o esplosivi quali, ad esempio, benzina, olio, al-

cool, solventi. Non aspirare polveri calde o infiamma-

bili. Non utilizzare l’aspiratore in locali esposti al ri-

schio di esplosioni. Le polveri, i vapori oppure i liquidi

possono infiammarsi oppure esplodere.

ATTENZIONE Utilizzare la presa solamente per

gli scopi previsti nelle istruzioni

ATTENZIONE Spegnere immediatamente l’aspi-

ratore in caso di fuoriuscita di

schiuma o acqua e svuotare il recipiente. In caso contra-

rio, l’aspiratore potrebbe venire danneggiato. u ATTENZIONE! L’aspiratore può essere riposto esclusi- vamente in ambienti interni. u ATTENZIONE! Pulire regolarmente i sensori per il livel- lo di riempimento dei liquidi ed accertarsi che non sia-

no danneggiati. In caso contrario il funzionamento po-

trebbe risultare compromesso. u Qualora non fosse possibile evitare l’utilizzo dell’aspi- ratore in ambiente umido, utilizzare un interruttore di

sicurezza (per correnti di guasto). L’utilizzo di un inter-

ruttore di sicurezza riduce il rischio di folgorazione. u Collegare l’aspiratore ad una rete elettrica dotata di regolare messa a terra. La presa e il cavo di prolunga de-

vono essere dotati di un conduttore di terra funzionante. u Prima di ogni utilizzo, controllare l’aspiratore, il cavo e il connettore. Non utilizzare l’aspiratore, qualora sia-

no stati rilevati eventuali danni. Non aprire l’aspirato-

re da soli, ma farlo riparare esclusivamente da tecnici

specializzati ed utilizzando solamente parti di ricam-

bio originali. Aspiratori, cavi e spine danneggiati aumen-

tano il rischio di una scossa elettrica. u Non passare sopra il cavo e non calpestarlo. Non eser- citare trazione sul cavo per estrarre la spina dalla pre-

sa di corrente o per spostare l’aspiratore. Cavi danneg-

giati aumentano il rischio di folgorazione. u Estrarre la spina dalla presa di corrente prima di effet- tuare interventi di manutenzione o pulizia sull’aspira-

tore, di effettuare regolazioni sull’apparecchio, di so-

stituire elementi accessori o prima di riporre l’aspira-

tore. Tale precauzione eviterà che l’aspiratore possa es-

sere messo in funzione involontariamente. u Provvedere ad una buona aerazione del posto di lavo- ro. u Far riparare l’aspiratore esclusivamente da personale tecnico qualificato ed utilizzando ricambi originali. In

tale maniera potrà essere salvaguardata la sicurezza

ATTENZIONE L’aspiratore contiene polvere peri-

colosa per la salute. Affidare l’ese-

cuzione di interventi di manutenzione e svuotamento

dell’apparecchio, incluso lo smaltimento del contenitore

per la raccolta polvere, solamente a personale tecnico. È

necessario un corrispondente equipaggiamento di prote-

zione. Non mettere in funzione l’aspiratore senza il relati-

vo sistema di filtraggio completo. In caso contrario viene

messa in pericolo la salute. u Prima della messa in funzione, verificare che il tubo flessibile di aspirazione si trovi in perfette condizioni.

Lasciare il tubo di aspirazione montato sull’aspiratore,

in modo da evitare che inavvertitamente fuoriesca

della polvere. In caso contrario è possibile inalare polve-

re. u Non utilizzare l’aspiratore come supporto per sedersi. È possibile danneggiare l’aspiratore. u Utilizzare il cavo di rete e il tubo flessibile di aspirazio- ne con prudenza. Con gli stessi è possibile mettere in pe-

ricolo altre persone. u Non pulire l’aspiratore utilizzando un getto d’acqua di- retto. La penetrazione di acqua nella parte superiore

dell’aspiratore aumenta il rischio di una scossa elettrica.

I seguenti simboli sono molto importanti per l’utilizzo

dell’aspiratore. È importante conoscere bene i simboli ed il

rispettivo significato. Un’interpretazione corretta dei simboli

contribuisce ad utilizzare meglio ed in modo più sicuro l’aspi-

1 609 92A 4LZ | (19.11.2018) Bosch Power Tools

Simboli e relativi significati

ATTENZIONE! Leggere tutte le avvertenze e disposizioni di sicurezza. La mancata

osservanza delle avvertenze e disposizioni di sicurezza può causare folgorazioni, in-

cendi e/o lesioni di grave entità.

Aspiratore della classe di polveri M secondo IEC/EN 60335-2-69, per aspirazione a

secco di polveri nocive per la salute con valore limite di esposizione ≥ 0,1 mg/m

ATTENZIONE! L’aspiratore contiene polvere nociva per la salute. Affidare l’ese-

cuzione di interventi di manutenzione e svuotamento dell’utensile, incluso lo

smaltimento del contenitore per la raccolta polvere, solamente a personale tec-

nico. È necessario un corrispondente equipaggiamento di protezione. Non mette-

re in funzione l’aspiratore senza il relativo sistema di filtraggio completo. In caso

contrario viene messa in pericolo la salute.

Per il trasporto dell’aspiratore e per riporre con minimo ingombro gli

accessori di aspirazione e/o l’elettroutensile è possibile agganciare una

L-Boxx sulla parte superiore dell’aspiratore.

Non aspirare con la L-Boxx agganciata. Il baricentro dell’aspiratore si

sposta verso l’alto. L’aspiratore può ribaltarsi. Vi è rischio di lesioni e di

Agganciare al massimo una L-Boxx.

Il peso della L-Boxx unitamente al contenuto non dev’essere superiore

Non agganciare l’aspiratore ad un gancio per gru, ad es. per tra-

sportarlo. L’aspiratore non può essere trasportato con una gru. Vi è ri-

schio di lesioni e di danni.

Non utilizzare l’aspiratore come sedile, né come scaletta o gradino.

L’aspiratore potrebbe ribaltarsi e venire danneggiato. Vi è rischio di le-

Sistema automatico di accensione/spegnimento

Aspirazione delle polveri sollevate da elettroutensili in funzione

L’aspiratore si accende automaticamente per poi spegnersi nuovamen-

te con effetto ritardato

Raccolta di polveri depositate

Monitoraggio della portata per un tubo flessibile con diametro pari a

Monitoraggio della portata per un tubo flessibile con diametro pari a

Monitoraggio della portata per un tubo flessibile con diametro pari a

35mmSimboli e relativi significati

Regolazione continua della forza di aspirazione:

– massima potenza di aspirazione per applicazioni con notevole pro-

– potenza di aspirazione ridotta per applicazioni con minima produzio-

ne di polvere e per regolare ad esempio la potenza di aspirazione tra

l’elettroutensile collegato e la superficie del pezzo in lavorazione (ad

esempio durante la levigatura)

AFC Pulizia automatica del filtro (AFC = Automatic Filter Cleaning)

Indicazione della potenza di allacciamento ammessa dell’elettroutensile collegato (in

Descrizione del prodotto e dei

L’apparecchio è destinato alla raccolta, all’aspirazione, al

convogliamento ed alla separazione di trucioli legnosi, non-

ché di polveri asciutte non infiammabili, di liquidi non infiam-

mabili e di miscele acqua-aria. L’aspiratore è stato controlla-

to sotto il profilo della tecnica di aspirazione polveri e corri-

sponde alla classe di polveri M. L’apparecchio è idoneo agli

impieghi più gravosi in ambito professionale, ad es. nell’arti-

gianato, nell’industria e nelle officine.

Gli aspiratori della classe di polveri M secondo IEC/EN

60335-2-69 andranno impiegati esclusivamente per la rac-

colta e l’aspirazione di polveri nocive per la salute con valore

limite di esposizione ≥0,1 mg/m

Utilizzare l’aspiratore esclusivamente se sono state comple-

tamente valutate tutte le funzioni e possono essere effettua-

te senza limitazioni oppure sono state mantenute le relative

Componenti illustrati

La numerazione dei componenti illustrati si riferisce alla rap-

presentazione dell’aspiratore sulle pagine con rappresenta-

Tappo di chiusura per raccordo di aspirazione

Attacco per tubo flessibile

Supporto per tubo flessibile di aspirazione

Presa per l’elettroutensile

Regolatore della portata

Selettore di modalità

Regolatore della potenza di aspirazione

Impugnatura di trasporto

Linguetta di chiusura della copertura filtro

Supporto per bocchetta a fessura lunga/bocchetta

Supporto per tubi di aspirazione

Tubo flessibile di scarico

Supporto per accessorio a spazzola

Adattatore per l’aspirazione

Apertura aria di scarico

Tubo flessibile di aspirazione

Sacchetto di smaltimento

Filtro pieghettato piatto (PES)

Bocchetta a fessura lunga

Accessorio a spazzola

Attacco per supporto tubo flessibile di aspirazione

Sensori del livello di riempimento

Aspiratore a umido / a secco GAS 55 M AFC Codice articolo

Potenza assorbita nominale W 1200

Capacità contenitore (lorda) l 55

Capacità netta (liquido) l 40

Capacità del sacchetto per la

max. potenza di aspirazione W 1380

Filtro pieghettato piatto m

Classe di polveri M Peso secondo EPTA-Procedure

Classe di protezione /I Grado di protezione IPX4

A) Valori misurati con tubo flessibile di aspirazione da Ø 35 mm e 3

I dati sono validi per una tensione nominale [U] di 230 V. In caso di

tensioni differenti e di versioni per Paesi specifici, tali dati potranno

Sistema automatico di accensione/spegnimento

230 V 2200 W 100 W Indicazione della potenza di allacciamento consentita dell’elettrouten-

Questi valori possono variare in funzione di altri modelli specifici per il

Paese. Si prega di rispettare le indicazioni riportate sulla presa di cor-

rente dell’aspiratore per la polvere.

Informazioni su rumorosità e vibrazioni

Valori di emissione acustica rilevati conformemente a

Il livello di pressione acustica ponderato A dell’aspiratore è

tipicamente di 70 dB(A). Grado d’incertezza K = 3 dB. Il li-

vello di rumorosità durante il lavoro può superare 80 dB(A).

Indossare protezioni acustiche!

Valori di oscillazione totali a

(somma vettoriale delle tre di-

rezioni) e grado d’incertezza K rilevati conformemente a

Montaggio u Prima di qualsiasi intervento sull’aspiratore, estrarre la spina di rete dalla presa di corrente.

Montaggio del supporto per tubo flessibile di

aspirazione (vedere Fig. A)

– Spingere saldamente dall’alto il supporto (4) per il tubo

flessibile di aspirazione negli appositi attacchi (36), sino

a far scattare questi ultimi in posizione.

Montaggio del tubo flessibile di aspirazione

– Innestare il tubo flessibile di aspirazione (27) sul relativo

attacco (3) e ruotarlo in senso orario fino a battuta.

Avvertenza: Durante l’aspirazione, l’attrito della polvere

all’interno del tubo flessibile di aspirazione e del relativo ac-

cessorio genera una carica elettrostatica, che l’utilizzatore

potrà avvertire in forma di scarica elettrostatica (in base agli

influssi ambientali e alla sensibilità fisica).

In linea generale, Bosch consiglia d’impiegare un tubo flessi-

bile di aspirazione antistatico (accessorio), qualora occorra

aspirare polveri fini e materiali asciutti.

Montaggio dell’accessorio di aspirazione

Il tubo flessibile di aspirazione (27) è dotato di un sistema a

fermaglio, che consente di collegare l’accessorio di aspira-

zione (adattatore di aspirazione (25), bocchetta curva

Montaggio delle bocchette e dei tubi

– Innestare la bocchetta curva (28) sul tubo flessibile di

aspirazione (27), sino a far scattare udibilmente in sede i

due pulsanti (37) del tubo flessibile di aspirazione.

– Innestare quindi saldamente l’accessorio di aspirazione

desiderato (accessorio a spazzola, bocchetta a fessura

lunga, tubo di aspirazione ecc.) sulla bocchetta curva

– Per eseguire lo smontaggio, premere i pulsanti (37) verso

l’interno e separare i componenti.

Montaggio dell’adattatore per l’aspirazione polvere

– Innestare l’adattatore di aspirazione (25) sul tubo flessi-

bile di aspirazione (27) sino a far scattare udibilmente in

sede i due pulsanti (37) del tubo flessibile di aspirazione.

– Per eseguire lo smontaggio, premere i pulsanti (37) verso

l’interno e separare i componenti.Inserimento/Rimozione sacchetto di

smaltimento o sacchetto raccoglipolvere

(aspirazione a secco) (vedere figura D)

Per l’aspirazione a secco di sostanze corrispondenti alla clas-

se polveri M, è necessario utilizzare un sacchetto di smalti-

mento (29) o un sacchetto raccoglipolvere.

Qualora vengano aspirate sostanze senza valore limite di

esposizione, oppure con valore limite di esposizione ≥1mg/

(corrispondenti alla classe di polveri L), l’aspirazione po-

trà avvenire direttamente nel contenitore.

Avvertenza: in caso di utilizzo di un sacchetto filtro di carta

è necessario in caso di utilizzo di un sacchetto in tessuto

non tessuto è consigliabile disinserire la pulizia automatica

del filtro (AFC) (vedi «Sistema di pulizia automatica del filtro

(vedere Fig. I)», Pagina61).

ATTENZIONE L’aspiratore contiene polvere peri-

colosa per la salute. Affidare l’ese-

cuzione di interventi di manutenzione e svuotamento

dell’apparecchio, incluso lo smaltimento del contenitore

per la raccolta polvere, solamente a personale tecnico. È

necessario un corrispondente equipaggiamento di prote-

zione. Non mettere in funzione l’aspiratore senza il relati-

vo sistema di filtraggio completo. In caso contrario viene

messa in pericolo la salute.

Inserimento del sacchetto per lo smaltimento

– Aprire le chiusure (15) e prelevare la parte superiore

dell’aspiratore (13).

– Introdurre il sacchetto per lo smaltimento (29), con

l’apertura di riempimento rivolta in alto, nel contenitore

– Spostare l’apertura di riempimento sulla flangia di attac-

co, fino all’interno dell’incavo della flangia di attacco.

– Accertarsi che il sacchetto per lo smaltimento (29) poggi

completamente sulle pareti interne del contenitore (1).

– Battere il residuo del sacchetto per lo smaltimento (29)

sul bordo del contenitore (1).

– Applicare la parte superiore dell’aspiratore (13) e richiu-

dere le chiusure (15).

Prelievo e chiusura del sacchetto per lo smaltimento

– Aprire le chiusure (15) e prelevare la parte superiore

dell’aspiratore (13).

– Estrarre all’indietro il sacchetto per lo smaltimento pieno

(29) dalla flangia di attacco.

– Prelevare il sacchetto per lo smaltimento (29), con caute-

la e senza danneggiarlo, dal contenitore (1).

Accertarsi che il sacchetto per lo smaltimento non faccia

attrito sulla flangia di attacco o su altri oggetti dagli spigoli

– Estrarre il nastro adesivo di copertura e chiudere con es-

sa il sacchetto per lo smaltimento.

In tale modo, il sacchetto per lo smaltimento (29) sotto

all’apertura di riempimento verrà chiuso con il nastro ade-

sivo di copertura estratto.

Sostituzione/introduzione del sacchetto raccoglipolvere

– Aprire le chiusure (15) e prelevare la parte superiore

dell’aspiratore (13).

– Estrarre all’indietro il sacchetto raccoglipolvere pieno dal-

la flangia di attacco. Chiudere l’apertura del sacchetto

raggoglipolvere ribaltando il coperchio. Prelevare il sac-

chetto raccoglipolvere chiuso dal contenitore (1).

– Innestare il nuovo sacchetto raccoglipolvere sulla flangia

di attacco dell’aspiratore. Accertarsi che il sacchetto rac-

coglipolvere poggi, per l’intera lunghezza, sulla parete in-

terna del contenitore (1).

– Applicare la parte superiore dell’aspiratore (13) e richiu-

Introduzione del labbro in gomma (aspirazione a

umido) (vedere Fig. E)

Avvertenza: I requisiti per il grado di permeabilità (classe di

polveri M) sono stati documentati per la sola aspirazione a

– Rimuovere i listelli a spazzola (33), sollevandoli dall’ac-

cessorio a spazzola (34) mediante un attrezzo idoneo.

– Introdurre i labbri in gomma (32) nell’accessorio a spaz-

Avvertenza: Il lato strutturato dei labbri in gomma dovrà es-

sere rivolto all’esterno.

Innesto della valigetta L-BOXX (vedere Fig. F)

Per trasportare l’aspiratore e per stivare in poco spazio i re-

lativi accessori e/o elettroutensili, è possibile innestare una

valigetta L-BOXX sulla parte superiore dell’aspiratore.

– Innestare la valigetta L-BOXX sugli appositi attacchi (11). u Non eseguire l’aspirazione a valigetta L-BOXX innesta- ta. In tale stato, il baricentro dell’aspiratore è spostato

verso l’alto. L’aspiratore potrebbe, quindi, ribaltarsi. Vi è

rischio di lesioni e di danni. u Non trasportare l’aspiratore tramite l’impugnatura di trasporto della valigetta L-BOXX innestata. L’aspirato-

re è troppo pesante per l’impugnatura di trasporto della

valigetta L-BOXX. Vi è rischio di lesioni e di danni.

Utilizzo u Estrarre la spina dalla presa di corrente prima di effet- tuare interventi di manutenzione o pulizia sull’aspira-

tore, di effettuare regolazioni sull’apparecchio, di so-

stituire elementi accessori o prima di riporre l’aspira-

tore. Tale precauzione eviterà che l’aspiratore possa es-

sere messo in funzione involontariamente.

Messa in funzione u Attenersi alla tensione di rete. La tensione riportata sul- la targhetta di identificazione dell’aspiratore deve corri-

spondere alla tensione della rete elettrica di alimentazio-

ne. I caricabatteria contrassegnati per l’utilizzo a 230V

sono utilizzabili anche a 220V.

Bosch Power Tools 1 609 92A 4LZ | (19.11.2018)60 | Italiano

1 609 92A 4LZ | (19.11.2018) Bosch Power Tools

u Informarsi riguardo a regolamenti e leggi in vigore nel

proprio Paese riguardo al trattamento di polveri noci-

L’aspiratore può essere impiegato per l’aspirazione e l’assor-

bimento dei seguenti materiali:

– Polveri con valore limite di esposizione ≥0,1mg/m

In linea generale, l’aspiratore non deve essere impiegato in

ambienti a rischio di esplosione.

Per garantire una potenza di aspirazione ottimale, il tubo

flessibile di aspirazione (27) deve essere sempre srotolato

completamente dalla parte superiore dell’aspiratore (13).

Raccolta di polveri depositate

– Impostare il regolatore di portata volumetrica (6) in base

al diametro del tubo flessibile utilizzato.

– Per accendere l’aspiratore, posizionare il

selettore di modalità (7) sul simbolo «Aspi-

– Per spegnere l’aspiratore, posizionare il se-

lettore di modalità (7) sul simbolo «Spegni-

L’aspiratore è dotato di un sistema di sorveglianza della por-

tata volumetrica. In modalità «Aspirazione», la sorveglianza

della portata volumetrica è preimpostata sul valore di 20m/

s, indipendentemente dalla posizione del regolatore di por-

tata volumetrica (6).

Se la portata scenderà al di sotto di tale valore, ad es. a cau-

sa di un intasamento del tubo di aspirazione, di un sacchetto

per la polvere pieno o di un intasamento del filtro pieghetta-

to piatto, verrà emesso un segnale acustico di avviso. In tale

caso, spegnere l’aspiratore e controllarlo come descritto al

paragrafo «Eliminazione delle anomalie».

Aspirazione delle polveri sollevate da elettroutensili in

funzione (vedere Fig. G)

u Se l’aria di scarico ritorna nell’ambiente, occorre assi-

curare un sufficiente indice di ricambio aria (L)

nell’ambiente stesso. Attenersi alle prescrizioni nazio-

Nell’aspiratore è integrata una presa di corrente con contatto

di protezione (5). Tale presa consente di collegare un elet-

troutensile esterno. Attenersi alla potenza di allacciamento

massima ammessa dell’elettroutensile collegato.

Per garantire un adeguato convogliamento della polvere nel

punto di aspirazione, non si dovrà scendere sotto alla porta-

ta volumetrica minima dell’elettroutensile collegato.

Diametro del tubo flessibile Valore di regolazione por-

– Impostare il regolatore di portata volumetrica (6) in base

al diametro del tubo flessibile utilizzato.

– Montare l’adattatore di aspirazione (25) (vedi «Montaggio

dell’adattatore per l’aspirazione polvere», Pagina58).

– Innestare l’adattatore di aspirazione (25) nel bocchetto-

ne di aspirazione dell’elettroutensile.

Avvertenza: Qualora vengano impiegati elettroutensili dal ri-

dotto afflusso d’aria nel tubo flessibile di aspirazione (ad es.

seghetti alternativi, levigatrici ecc.), l’apertura aria di scarico

(26) dell’adattatore di aspirazione (25) andrà aperta. Sol-

tanto in questo modo il sistema di pulizia automatica del fil-

tro potrà funzionare correttamente.

A tale scopo, ruotare l’anello sopra l’apertura aria di scarico

(26) sino a raggiungere l’apertura massima.

– Per attivare il sistema automatico di

accensione/spegnimento dell’aspirato-

re, posizionare il selettore di modalità (7)

sul simbolo «Sistema automatico di ac-

censione/spegnimento».

In tale modalità, la portata volumetrica

corrispondente all’impostazione sul rego-

latore (6) viene sorvegliata elettronica-

mente. Se la regolazione selezionata è

corretta, sarà garantito un adeguato con-

vogliamento della polvere.

– Per attivare l’aspiratore, accendere l’elettroutensile col-

legato alla presa di corrente (5). L’aspiratore si avvierà

– Spegnere l’elettroutensile, per fare in modo che l’aspira-

Il sistema automatico di accensione/spegnimento reste-

rà ancora in funzione fino a 15 secondi, per aspirare

eventuali polveri residue dal tubo flessibile di aspirazio-

– Per spegnere l’aspiratore, posizionare il

selettore di modalità (7) sul simbolo

Se verrà emesso il segnale acustico di avviso, l’aspiratore an-

drà controllato come descritto al paragrafo «Eliminazione

Aspirazione a umido (vedere figura H)

u Non utilizzare l’aspiratore per aspirare liquidi infiam-

mabili o esplosivi quali, ad esempio, benzina, olio, al-

cool, solventi. Non aspirare polveri calde o infiamma-

bili. Non utilizzare l’aspiratore in locali esposti al ri-

schio di esplosioni. Le polveri, i vapori oppure i liquidi

possono infiammarsi oppure esplodere.

u L’aspiratore non andrà utilizzato come pompa per ac-

qua. L’aspiratore è destinato alla raccolta di miscele ac-

Avvertenza: I requisiti per il grado di permeabilità (classe di

polveri M) sono stati documentati per la sola aspirazione a

Fasi operative precedenti all’aspirazione a umido

– All’occorrenza, rimuovere il sacchetto di smaltimento

(29) oppure il sacchetto raccoglipolvere.Avvertenza: Per un più agevole smaltimento, quando si

aspirano miscele di acqua e particelle solide, utilizzare un

sacchetto filtro a umido (accessorio), preposto a separare il

liquido dalle particelle solide.

– Introdurre il labbro in gomma (32) nell’accessorio a spaz-

zola (34) (vedi «Introduzione del labbro in gomma (aspi-

razione a umido) (vedere Fig. E)», Pagina59).

– Disinserire la pulizia automatica del filtro (AFC) (vedi «Si-

stema di pulizia automatica del filtro (vedere Fig. I)», Pa-

– Per accendere l’aspiratore, posizionare il selettore di mo-

dalità (7) sul simbolo «Aspirazione».

L’aspiratore è dotato di sensori del livello di riempimento

(40). Una volta raggiunto il massimo livello di riempimento,

l’aspiratore si spegne. Posizionare il selettore di modalità (7)

sul simbolo «Spegnimento».

Avvertenza: Qualora si aspirino liquidi non conduttivi (ad

es. emulsioni di foratura, oli o grassi), l’aspiratore non verrà

spento a contenitore pieno. Il livello di riempimento andrà,

quindi, costantemente controllato ed il contenitore andrà

Se, durante l’aspirazione a umido, verrà emesso il segnale

acustico di avviso, la sicurezza funzionale dell’aspiratore non

sarà comunque compromessa. Non occorrerà, quindi, alcun

provvedimento per eliminare l’anomalia.

– Per spegnere l’aspiratore, posizionare il selettore di mo-

dalità (7) sul simbolo «Spegnimento».

– Rimuovere il tubo flessibile di scarico (23) dal suo sup-

porto e scaricare l’acqua fangosa tramite il tubo flessibile

– Per il trasporto dell’aspiratore avvitare il tappo di chiusu-

ra (2) sull’attacco per tubo flessibile (3).

– Svuotare il contenitore (1).

Per evitare la formazione di muffe dopo l’aspirazione a umi-

– estrarre il filtro pieghettato piatto (30) e lasciarlo asciu-

– Rimuovere la parte superiore dell’aspiratore (13), aprire

la copertura filtro (39) e lasciare che entrambi asciughino

Sistema di pulizia automatica del filtro (vedere

Nel sistema di pulizia automatica del filtro (AFC = Automatic

Filter Cleaning), il filtro pieghettato piatto (30) viene pulito

ogni 15 secondi, mediante appositi impulsi d’aria (rumore di

Al più tardi quando la potenza di aspirazione non sarà più

sufficiente, occorrerà attivare la pulizia del filtro.

Utilizzando regolarmente il sistema di pulizia, il filtro durerà

Per ottenere una durata ideale del filtro, il sistema di pulizia

automatica del filtro andrà disattivato soltanto in casi ecce-

zionali, ad es. per l’aspirazione di liquidi puri, o qualora si uti-

lizzi un sacchetto filtro in carta.

Se contaminato soltanto superficialmente, il filtro pieghetta-

to piatto è comunque pienamente funzionante. Una pulizia

manuale del filtro pieghettato piatto mediante disincrosta-

mento o soffiaggio non è necessaria e potrebbe addirittura

danneggiare il filtro.

Avvertenza: Nell’impostazione predefinita, il sistema di puli-

zia automatica del filtro è attivo.

Il sistema di pulizia automatica del filtro è attivabile/disatti-

vabile esclusivamente ad utensile acceso.

– Disattivazione dell’AFC Premere il tasto AFC (9).

Il LED di controllo (38) si spegnerà.

– Attivazione dell’AFC Premere il tasto AFC (9).

Il LED di controllo (38) si accenderà con luce verde.

Manutenzione ed assistenza

Manutenzione e pulizia

u Estrarre la spina dalla presa di corrente prima di effet-

tuare interventi di manutenzione o pulizia sull’aspira-

tore, di effettuare regolazioni sull’apparecchio, di so-

stituire elementi accessori o prima di riporre l’aspira-

tore. Tale precauzione eviterà che l’aspiratore possa es-

sere messo in funzione involontariamente.

u Per lavorare bene ed in modo sicuro mantenere l’aspi-

ratore e le fessure di aerazione pulite.

u Durante gli interventi di manutenzione e pulizia

dell'aspiratore, indossare una mascherina antipolve-

Se fosse necessaria una sostituzione della linea di collega-

mento, questa dovrà essere eseguita da Bosch oppure da un

centro assistenza clienti autorizzato per elettroutensili

Bosch, al fine di evitare pericoli per la sicurezza.

Ai fini della manutenzione da parte dell’utente, l’aspiratore

deve essere smontato, pulito e controllato per quanto possi-

bile ed avendo cura di non causare pericoli al personale ad-

detto alla manutenzione o ad altre persone. Prima dello

smontaggio, l’aspiratore dovrebbe essere pulito al fine di

prevenire eventuali pericoli. Il locale in cui viene smontato

l’aspiratore dovrebbe essere ben arieggiato. Durante la ma-

nutenzione, indossare un equipaggiamento di protezione

personale. Dopo interventi di manutenzione è necessario ef-

fettuare una pulizia accurata dell’ambiente di manutenzione.

Almeno una volta all’anno, occorrerà che il produttore, oppu-

re un tecnico adeguatamente preparato, sottoponga il siste-

ma di aspirazione ad controllo tecnico, ad es. per verificare

l’integrità del filtro, la tenuta dell’aspiratore ed il corretto

funzionamento del dispositivo di controllo.

Per gli aspiratori di classe M che si siano trovati in ambienti

contaminati, occorrerà pulire l’esterno dell’utensile e tutte le

parti dell’utensile stesso, oppure trattare con prodotti erme-

tizzanti. Durante gli interventi di manutenzione e riparazio-

ne, occorrerà smaltire tutte le parti contaminate che non sia

Bosch Power Tools 1 609 92A 4LZ | (19.11.2018)62 | Italiano

più possibile pulire adeguatamente. Tali parti andranno chiu-

se in sacchetti ermetici e smaltite conformemente alle dispo-

sizioni vigenti per l’eliminazione di rifiuti di questo tipo.

Estrazione/sostituzione del filtro pieghettato piatto

(vedere Figg. J1−J2)

La potenza di aspirazione dipende dalle condizioni del filtro.

Per tale ragione, il filtro andrà pulito con regolarità.

Sostituire immediatamente il filtro pieghettato piatto (30),

qualora sia danneggiato.

– Fare trazione sulla linguetta di chiusura (20) ed aprire la

copertura filtro (39).

– Afferrare il filtro pieghettato piatto (30) sulle nervature

ed estrarlo verso l’alto.

– Utilizzando un panno inumidito, rimuovere la sporcizia e

le contaminazioni presenti al prelievo del filtro pieghetta-

to piatto (30), iniziando dal bordo di chiusura della co-

pertura filtro (39).

I filtri pieghettati piatti in PES ed in PTFE sono lavabili sot-

– Introdurre un filtro pieghettato piatto (30) nuovo, oppure

il filtro precedente pulito, accertandosi che sia corretta-

mente e sicuramente inserito in sede.

– Richiudere la copertura filtro (39) (dovrà scattare udibil-

mente in posizione).

Pulizia del contenitore

– Tergere occasionalmente il contenitore (1) con un norma-

le detergente non abrasivo e lasciarlo asciugare.

Pulizia dei sensori livello di riempimento (vedere Fig. K)

Pulire occasionalmente i sensori livello di riempimento (40).

– Aprire le chiusure (15) e prelevare la parte superiore

dell’aspiratore (13).

– Pulire i sensori del livello di riempimento (40) utilizzando

– Applicare la parte superiore dell’aspiratore (13) e richiu-

dere le chiusure (15).

Conservazione e trasporto

Conservazione (vedere figura L)

– Avvolgere il cavo di rete sull’apposito supporto (14).

– Inserire gli accessori nei relativi supporti previsti allo sco-

po: tubi di aspirazione (35) nei supporti (22), bocchetta

a fessura lunga (31) nel supporto (21), accessorio a

spazzola (34) nel supporto (24).

– Aprire i nastri elastici del supporto per il tubo flessibile di

aspirazione (4) e Sistemare il tubo flessibile di aspirazio-

ne (27) attorno alla parte superiore dell’aspiratore nel re-

lativo supporto (4).

Riagganciare i nastri elastici.

– Agganciare la L-Boxx nelle apposite sedi (11).

– Deporre l’aspiratore in un ambiente asciutto e protetto da

utilizzi non autorizzati.

– Per bloccare le ruote orientabili (18), abbassare il relati-

vo freno (17) premendolo con il piede.

Trasporto (vedere figura M)

– Per il trasporto dell’aspiratore avvitare il tappo di chiusu-

– Trasportare l’aspiratore esclusivamente tramite l’apposita

– Utilizzare la staffa di guida (12) per spingere l’aspiratore

o trainare l’aspiratore sui pianerottoli.

Eliminazione delle anomalie

u Qualora si verifichi un’anomalia (ad es. rottura del fil-

tro), l’aspiratore andrà immediatamente spento. Pri-

ma che l’aspiratore venga rimesso in funzione, l’ano-

malia dovrà essere stata eliminata.

La turbina di aspirazione non si avvia. – Controllare cavo di alimentazione, spina di rete, fusibile, presa di corrente e sen-

sori livello di riempimento (40).

Il selettore di modalità (7) si trova su «Sistema automatico di accensione/spegnimen-

– Posizionare il selettore di modalità (7) sul simbolo «Aspirazione», oppure accen-

dere l’elettroutensile collegato alla presa di corrente (5).

La turbina di aspirazione si spegne.

– Svuotare il contenitore (1).

La turbina di aspirazione non si riavvia

dopo lo svuotamento del contenitore.

– Spegnere l’aspiratore ed attendere 5 secondi; dopo 5 secondi, riaccenderlo.

– Pulire con una spazzola i sensori livello di riempimento (40) e l’interstizio fra i sen-

La potenza di aspirazione diminuisce. – Rimuovere eventuali intasamenti dalla bocchetta di aspirazione, dal tubo di aspira-

zione (35), dal tubo flessibile di aspirazione (27) o dal filtro pieghettato piatto

– Sostituire il sacchetto per lo smaltimento (29), oppure il sacchetto raccoglipolve-

– Innestare correttamente la copertura filtro (39).Problema Rimedio

– Applicare correttamente la parte superiore dell’aspiratore (13) e richiudere le

– Sostituire il filtro pieghettato piatto (30).

Fuoriuscita di polvere durante l’aspi-

– Controllare che il filtro pieghettato piatto (30) sia montato correttamente.

– Sostituire il filtro pieghettato piatto (30).

Lo spegnimento automatico (aspira-

zione a umido) non interviene.

– Pulire con una spazzola i sensori livello di riempimento (40) e l’interstizio fra i sen-

In presenza di liquidi non conduttivi, oppure di schiuma, lo spegnimento automatico

– Controllare costantemente il livello di riempimento.

Viene emesso il segnale acustico di

Potenza di aspirazione regolata su un valore troppo basso.

– Impostare il regolatore potenza di aspirazione (8) su un valore più elevato.

L’impostazione di diametro tubo flessibile è errata.

– Impostare il regolatore di portata volumetrica (6) sul corretto diametro di tubo

Tubo flessibile di aspirazione (27) intasato o piegato.

– Eliminare l’intasamento o il punto di piegatura.

Sacchetto per lo smaltimento/sacchetto raccoglipolvere pieni.

– Sostituire il sacchetto per lo smaltimento (29), oppure il sacchetto raccoglipolve-

Filtro pieghettato piatto (30) contaminato.

– Pulire filtro pieghettato piatto, oppure sostituirlo, all’occorrenza.

Flusso d’aria insufficiente attraverso l’elettroutensile collegato.

– Aprire l’apertura aria di scarico (26) dell’adattatore di aspirazione (25): ruotare

l’anello sull’adattatore di aspirazione fino ad aprire completamente l’apertura aria

– Se presente: aprire l’apertura aria di scarico dell’elettroutensile.

Malfunzionamento del sistema elettronico di sorveglianza.

– Contattare un Centro Assistenza Clienti autorizzato Bosch.

Il sistema di pulizia automatica del fil-

– Attivare il sistema di pulizia automatica del filtro (premendo il tasto AFC (9)).

– Collegare il tubo flessibile di aspirazione (27).

Il sistema di pulizia automatica del fil-

tro non si può spegnere.

– Contattare un Centro Assistenza Clienti autorizzato Bosch.

Il sistema di pulizia automatica del fil-

tro non si può accendere.

– Contattare un Centro Assistenza Clienti autorizzato Bosch.

Sacchetto filtro in carta (tipo a sec-

Sacchetto filtro in tessuto non tes-

Sacchetto filtro a umido (tipo a

Sacchetto per lo smaltimento (PE)

(tipo a secco/a umido)

Servizio di assistenza e consulenza tecnica

Il servizio di assistenza risponde alle Vostre domande relati-

ve alla riparazione e alla manutenzione del Vostro prodotto

nonché concernenti i pezzi di ricambio. Disegni in vista

esplosa e informazioni relative ai pezzi di ricambio sono con-

sultabili anche sul sito www.bosch-pt.com

Il team di consulenza tecnica Bosch sarà lieto di rispondere

alle Vostre domande in merito ai nostri prodotti e accessori.

In caso di richieste o di ordinazione di pezzi di ricambio, co-

municare sempre il codice prodotto a 10cifre riportato sulla

targhetta di fabbricazione dell’elettroutensile.

Sul sito www.bosch-pt.com/ch/it è possible ordinare diret-

tamente on-line i ricambi.

Avviare ad un riciclaggio rispettoso dell’ambiente aspiratore,

accessori ed imballaggi non più necessari.

Non smaltire l’aspiratore nei rifiuti domestici.

Solo per i Paesi dellaCE:

Conformemente alla Direttiva Europea

2012/19/UE sui rifiuti di apparecchiature elettriche ed elet-

troniche (RAEE) ed all’attuazione del recepimento nel diritto

nazionale, gli aspiratori diventati inservibili devono essere

raccolti separatamente ed essere smaltiti/riciclati nel rispet-

Beholdervolum (brutto) l 55

Nimellisottoteho W 1 200

Dichiarazione di conformita

UE Dichiariamo sotto la nostra piena responsabilita che i prodotti indicati sono

conformi a tutte le disposizioni pertinenti delle Direttive e dei Regolamenti

elencati di seguito, nonche alle seguenti Normative.

Documentazione Tecnica presso: *
