NÁVOD NA OBSLUHU GAS 55 M AFC Professional BOSCH

Popis výrobku a výkonu

Prečítajte si všetky bezpečnostné upozornenia a pokyny. Nedodržiavanie bezpečnostných upozornení a pokynov môže zapríčinit úraz elektrickým prúdom, požiar a/alebo tažké

poranenia.

Všetky bezpečnostné upozornenia a pokyny starostlivo uschovajte na budúce použitie.

Tento vysávač nie je určený na to, aby ho používali deti a osoby s obmedzenými fyzickými, zmyslovými alebo duševnými schopnosťami alebo nedostatočnými skúsenosťami a znalosťami. V opačnom prípa-de hrozí riziko chybnej obsluhy a vzniku poranení.

▶ Dozerajte na deti. Zaistí sa tým, že sa deti nebudú s vysávačom hrat.

VÝSTRAHA

Nikdy nevysávajte látky obsahujúce azbest. Azbest sa považuje za ra-

kovinotvornú látku.

VÝSTRAHA Vysávač používajte len vtedy, ked' ste získali dostatok informácií

o jeho používaní, látkach, vysávaných látkach a ich bezpečnom odstránení. Starostlivé zaučenie znižuje možnosti nesprávnej obsluhy a prípadného poranenia.

VÝSTRAHA Vysávač je vhodný na vysávanie suchých látok a vhodnými opa-

treniami aj na vysávanie kvapalín. Vniknutie kvapalín zvyšuje riziko zásahu elektrickým prúdom.

Vysávačom nevysávajte horľavé alebo výbušné kvapaliny, napríklad benzín, olej, alkohol, rozpůšťadlá. Nevysávajte horúci alebo horiaci prach. Vysávač nepoužívajte v priestoroch s rizikom výbuchu. Prach, výpary alebo kvapaliny by sa mohli vznietič alebo explodovat.

VÝSTRAHA Zásuvku používajte len na účely stanovené v návode na použitie. VÝSTRAHA Ked' začne z vysávača vychádzať pena alebo voda, ihned' ho vypnite

a vyprázdnite nádobu. Inak sa môže vysávač poškodit.

▶ DÔLEŽITÉ UPOZORNENIE! Vysávač sa smie uskladňovat len v interiéroch.
DÔLEŽITÉ UPOZORNENIE! Senzory hladiny kvapalín pravidelne vyčistite a skontrolujte, či nie je poškodený. Inak sa môže nepriaznivo ovplyvnit funkčnost.
Ak sa nedá vyhnút použitiu ručného elektrického náradia vo vlhkom prostredí, použite prúdový chránič. Použitie ochranného spínača pri poruchových prúdoch znižuje riziko zásahu elektrickým prúdom.
Pripojte vysávač k riadne uzemnenej elektrickej sieti. Zásuvka a predlžovací kábel musia mať funkčný ochranný vodič.
Pred každým použitím skontrolujte vysávač, kábel a zástrčku. Ak zistíte poškodenie, vysávač nepoužívajte. Vysávač sami neotvárajte, opravy zverte len kvalifikovanému odbornému personálu a len s použitím originálnych náhradných súčiastok. Poškodené vysávače, prívodné šnúry a zástrčky zvyšujú riziko zásahu elektrickým prúdom.
Kábel nezacviknite alebo neprejdite ho. Nepoužívajte kábel na vyťahovanie zástrčky zo zásuvky alebo na ťa- hanie vysávača. Poškodené prívodné káble zvyšujú rizi- ko zásahu elektrickým prúdom.
Vytiahnite zástrčku zo zásuvky, prv než budete vysávač čistit' alebo vykonávať jeho údržbu, vykonávať nastavenia zariadenia, menit časti príslušenstva alebo prv než vysávač odložíte. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu vysávača.
▶ Postarajte sa o dobré vetranie svojho pracoviska.
Vysávač dajte opravit len kvalifikovanému odbornému personálu a len s použitím originálnych náhradných súčiastok. Tým sa zabezpečí, že bezpečnost elektrického prístroja zostane zachovaná.

VÝSTRAHA Vysávač obsahuje prach ohrozujúci zdravie. Vyprázdňovanie a údržbu, vrátane odstránenia zbernej nádoby na prach, zverte

142 | Slovenčina

len odborníkom. Potrebná je príslušná ochranná výbava. Vysávač nepoužívajte bez kompletného filtračného systému. V opačnom prípade by ste ohrozovali svoje zdravie.

Sietový kábel a saciu hadicu používajte opatrne. Mohli by ste nimi ohroziť ostatné osoby vo vašom okolí.
▶ Nečistite vysávač priamo nasmerovaným prúdom vody. Vniknutie vody do hornej časti vysávača zvyšuje riziko možného zásahu elektrickým prúdom.

Symboly

Nasledujúce symboly môžu mať veľký význam pre používanie vášho vysávača. Dobre si tieto symboly a ich významy zapa-mátajte. Správna interpretácia týchto symbolov vám bude pomáhať používať tento vysávač lepšie a bezpečnejšie.

VÝSTRAHA! Prečítajte si všetky bezpečnostné upozornenia a pokyny. Nedodržiavanie bezpečnostných upozornení a pokynov môže zapríčinit úraz elektrickým prúdom, požiar a/alebo tažké poranenia.

M ! i M

Vysávač triedy prachu M podľa IEC/EN 60335-2-69 na vysávanie nasucho zdraviu škodlivého prachu s hraničnou hodnotou expozície ≥ 0,1 mg/m³

VÝSTRAHA! Vysávač obsahuje prach ohrozujúci zdravie. Vyprázdňovanie a údržbu, vrátane odstránenia zbernej nádoby na prach, zverte len odborníkom. Potrebná je príslušná ochranná výbava. Vysávač nepoužívajte bez kompletného filtračného systému. V opačnom prípade by ste ohrozovali svoje zdravie.

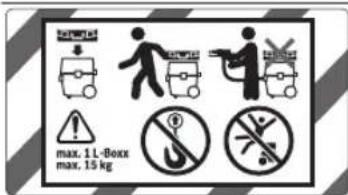

max. 1 L-Boxx max. 15 kg

Pred prenášaním vysávača a na priestorovo úsporné odloženie príslušenstva vysávača a/alebo elektrického náradia môžete L-Boxx pripojiť na hornú časť vysávača.

Nevysávajte s pripevneným L-Boxxom. Ťažisko vysávača sa premiestni nahor. Vysávač sa môže prevrátiť. Hrozí riziko poranenia a poškodenia.

Pripojte maximálne jeden L-Boxx.

max. 1 L-Boxx max. 15 kg

Celková hmotnosť L-Boxxu nesmie prekročit 15 kg.

Vysávač neprepravujte zavesený na hák žeriava. Vysávač sa nesmie prepravovat žeriavom. Hrozí riziko poranenia a poškodenia.

Vysávač nepoužívajte na sedenie, ako rebrík alebo stúpadlo. Vysávač sa môže prevrátiť a poškodit. Hrozí riziko poranenia.

Automatika štart/stop Odsávanie vznikajúceho prachu z bežiaceho elektrického náradia Vysávač sa automaticky zapne a s časovým oneskorením vypne

Vypnutie

Vysávanie

Vysávanie usadeného prachu

15 Sledovanie objemového prietoku pre priemer hadice 15 mm

22 Sledovanie objemového prietoku pre priemer hadice 22 mm

35 Sledovanie objemového prietoku pre priemer hadice 35 mm

Min Max

Min/Max Plynulá regulácia sacej sily:

– Maximálny sací výkon pre aplikácie s intenzívnou tvorbou prachu

- Redukovaný sací výkon pre aplikácie s nízkou tvorbou prachu a napr. na reguláciu nasávacej sily medzi pripojeným elektrickým náradím a povrchom obrobku (napr. pri brúsení)

Údaj o povolenom prípojnom výkone pripojeného elektrického náradia (špecificky pre danú krajinu)

Opis výrobku a výkonu

Používanie v súlade s určením

Zariadenie je určené na zachytávanie, nasávanie, čerpanie a odlučovanie drevených triesok, nehorľavých, suchých druhov prachu, nehorľavých kvapalín a zmesi vody a vzduchu. Tento vysávač bol podrobený technickej prachovej kontrole a zodpovedá triede prachu M. Je vhodný na zvýšené nároky a namáhanie pri priemyselnom používaní, napríklad v remeslách, priemysle a dielňach.

Vysávače triedy prachu M podľa IEC/EN 60335-2-69 sa smú používať len na vysávanie a odsávanie zdraviu škodlivého prachu s hraničnou hodnotou expozície ≥ 0,1 mg/m³. Vysávač používajte len v takom prípade, ak viete kompletne posúdiť a bez obmedzenia uskutočnit všetky funkcie alebo ak ste dostali príslušné pokyny.

Vyobrazené komponenty

Číslovanie jednotlivých komponentov sa vztahuje na vyobrazenie vysávača na grafickej strane.

(1) Nádoba vysávača
(2) Uzavieracia zátka odsávacieho otvoru
(3) Uchytenie hadice
(4) Držiak sacej hadice
(5) Zásuvka na pripojenie ručného elektrického náradia
(6) Regulátor objemového prietoku
(7) Prepínač pracovného režimu
(8) Regulátor sacieho výkonu

(9) AFC tlačidlo
(10) Rukovät na prenášanie
(11) Uchytenie L-Boxxu
(12) Vodiaci oblúk
(13) Horná časť vysávača
(14) Držiak prívodnej šnúry
(15) Uzáver hornej časti vysávača
(16) Nosné koliesko
(17) Brzda kolieska
(18) Koliesko
(19) Oblúk s kolieskami
(20) Zatváracia spona krytu filtra
(21) Držiak štrbinovej dýzy/zahnutej dýzy
(22) Držiak sacej rúry
(23) Vypúšťacia hadica
(24) Držiak podlahovej dýzy
(25) Odsávací adaptér
(26) Otvor pre falošný vzduch
(27) Sacia hadica
(28) Ohnutá dýza
(29) Odpadové vrecko
(30) Plochý skladaný filter (PES)
(31) Štrbinová dýza
(32) Gumená manžeta
(33) Kefový průžok

144 | Slovenčina

(34) Podlahová dýza
(35) Sacia hadica
(36) Uchytenie pre držiak sacej hadice
(37) Stláčací gombík
(38) Kontrolná LED
(39) Kryt filtra
(40) Snímače hladiny

Technické údaje

Vysávač na vysávanie namok-ro/nasucho		GAS 55 M AFC
Vecné číslo		3 601 JC3 3..
Menovitý príkon W 1 200
Frekvencia Hz 50 – 60
Objem nádoby vysávača (brutto)	I	55
Objem netto (kvapalina) I 40
Objem vrecka na prach I 27
Max. podtlak A)
– Vysávač hPa 230
– Turbína hPa 254
Max. objemový prietok A)
– Vysávač I/s		36
	m3/s	0,036
– Turbína I/s		74
	m3/s	0,074
Max. sací výkon W 1 380
Plocha skladaného filtra m	2	0,615
Trieda prachu M
Hmotnost podľa EPTA-Procedure 01:2014	kg	16,2
Trieda ochrany		4/I
Druh ochrany		IPX4

A) merané so sacou hadicou ∅ 35 a dížkou 3 m
Údaje platia pre menovité napätie [U] 230 V. Pri odlišných napätiach a vo vyhotoveniach špecifických pre jednotlivé krajiny sa môžu tieto údaje lišit.

Automatika štart/stop

Menovité napätie	Maximálny výkon	Minimálny výkon
230 V	2 200 W 100 W

Údaj o povolenom prípojnom výkone pripojeného elektrického náradia.
Pri modeloch špecifických pre danú krajinu sa tieto hodnoty môžu líšit. Prosím, všimnite si údaje na zásuvke vysávača.

Informácia o hlučnosti/vibráciách

Hladina akustického tlaku vysávača pri použití váhového filtra A je typicky 70 dB(A). Neistota K = 3 dB. Hladina hluku pri práci môže prekročit 80 dB(A).

Noste prostriedky na ochranu sluchu!

Celkové hodnoty vibrácií a h (súčet vektorov v troch smeroch) a neistota K zistená podľa EN 60335-2-69: a h <2,5 m/s ^2 , K = 1,5 m/s ^2 .

Montáž

Držiak pre montáž sacej hadice (pozri obrázok A)

– Vsuňte držiak (4) pre saciu hadicu zhora do určeného uchytenia (36) tak, aby zapadol.

Montáž sacej hadice (pozri obrázok B)

Upozornenie: Pri vysávaní vzniká trením prachu v sacej hadici a príslušenstve elektrostatický náboj, ktorý môže použivatel' pocítit' vo forme statického výboja (v závislosti od vplyvov okolia a telesného vnímania).

Všeobecne odporúča Bosch používať antistatickú saciu hadicu (príslušenstvo) pri vysávaní jemného prachu a suchých materiálov.

Montáž príslušenstva pre vysávanie (pozri obrázok C)

Sacia hadica (27) je vybavená západkovým systémom, ktorým sa dá pripojit príslušenstvo vysávača (odsávací adapter (25), ohnutá dýza (28)).

Montáž dýz a rúr

– Zahnutú dýzu (28) nasuňte na saciu hadicu (27) tak, aby obidva stláčacie gombíky (37) sacej hadice počutel'ne za- skočili.
- Potom nasunutím upevnite želané vysávacie príslušenstvo (podlahovú dýzu, štrbinovú dýzu, saciu rúru a podobne) na zahnutú dýzu (28).
- Pri demontáži stlačte stláčacie gombíky (37) dovnútra a jednotlivé časti od seba odtiahnite.

Vloženie/vybratie odpadového vrecka alebo vrecka na prach (vysávanie nasucho) (pozri obrázok D)

Na vysávanie nasucho látok podľa triedy prachu M musíte vložit odpadové vrecko (29) alebo vrecko na prach.

Ak sa vysávajú látky bez alebo s hraničnou hodnotou expozície ≥ 1 mg/m³ (zodpovedajúce triede prachu L), môžu sa vysávať priamo do nádoby vysávača.

Upozornenie: Pri použití papierového vrecka na filter musíte a pri použití vrecka na filter z netkanej textílie by ste mali vypnút automatické čistenie (AFC) Automatické čistenie filtra. (pozri „Automatické čistenie filtra (pozri obrázok I)“, Stránka 147).

VÝSTRAHA

Vysávač obsahuje prach ohrozujúci zdravie. Vyprázdňovanie a údrž-

bu, vrátane odstránenia zbernej nádoby na prach, zverte len odborníkom. Potrebná je príslušná ochranná výbava. Vysávač nepoužívajte bez kompletného filtračného systému. V opačnom prípade by ste ohrozovali svoje zdravie.

Vkladanie vrecka na odpad

• Otvorte uzávery (15) a odoberte hornú časť vysávača (13).
  – Vložte odpadové vrecko (29) plniacim otvorom smerom dopredu do nádoby vysávača (1).
  – Vytiahnite plniaci otvor cez pripájaciu prírubu až do priehlbne pripájacej príruby.
  – Uistite sa, že odpadové vrecko (29) úplne prilieha na vnútorné steny nádoby vysávača (1).
• Preložte zvyšok odpadového vrecka (29) cez okraj nádo-by vysávača (1).
• Hornú čast vysávača (13) znova nasad'te a zatvorte uzávery (15).

Vybratie a uzatvorenie odpadového vrecka

• Otvorte uzávery (15) a odoberte hornú časť vysávača (13).
• Plné odpadové vrecko (29) stiahnite z pripájacej príruby dozadu.
• Opatrne vyberte odpadové vrecko (29) z nádoby (1) tak, aby sa nepoškodilo. Dávajte pritom pozor na to, aby sa odpadové vrecko neodieralo o pripájaciu prírubu alebo o iné ostré predmety.
• Kryt lepiacej pásky stiahnite a prilepte odpadové vrecko. Potom pripevnite odpadové vrecko (29) pod plniaci otvor stiahnutým krytom lepiacej pásky.

Výmena/vloženie vrecka na prach (príslušenstvo)

• Otvorte uzávery (15) a odoberte hornú časť vysávača (13).
• Plné vrecko na prach stiahnite z pripájacej príruby doza du. Uzavrite otvor vrecka na prach sklopením veka. Vyberte uzatvorené vrecko na prach z nádoby (1).
• Navlečte nové vrecko na prach na pripájaciu prírubu vysávača. Uistite sa, že vrecko na prach po celej dĺžke prilieha na vnútorné steny nádoby vysávača (1).
  – Hornú časť vysávača (13) znova nasad’te a zatvorte uzávery (15).

Vloženie gumenej manžety (vysávanie namokro) (pozri obrázok E)

Upozornenie: Požiadavka na stupeň priepustnosti (trieda prachu M) bola preukázaná len pre vysávanie nasucho.

– Vložte gumenú manžetu (32) do podlahovej dýzy (34).

Upozornenie: Štruktúrovaná strana gumenej manžety musí smerovať von.

Pripojenie L-BOXXu (pozri obrázok F)

Pred prenášaním vysávača a na priestorovo úsporné odloženie príslušenstva vysávača a/alebo elektrického náradia môžete L-BOXX pripojiť na hornú časť vysávača.

– Pripevnite L-BOXX na uchytenia (11).

▶ Nevysávajte s pripevneným L-BOXXom. Ťažisko vysávača sa premiestni nahor. Vysávač sa môže prevrátiť. Hrozí riziko poranenia a poškodenia.

Vysávač neprenášajte za rukovat' pripevneného L-BOXXu. Vysávač je tažký na nosenie za rukovat' L-BOXXu. Hrozí riziko poranenia a poškodenia.

Prevádzka

Vytiahnite zástrčku zo zásuvky, prv než budete vysávač čistiť alebo vykonávať jeho údržbu, vykonávať nastavenia zariadenia, meniť časti príslušenstva alebo prv než vysávač odložíte. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu vysávača.

Uvedenie do prevádzky

Venujte pozornost napätiu elektrickej siete! Napätie zdroja elektrického prúdu sa musí zhodovať s údajmi na typovom štítku vysávača. Nabíjačky označené pre napätie 230 V sa smú používať aj s napätím 220 V.

Informujte sa láskavo o predpisoch/zákonoch platných vo Vašej krajine týkajúcich sa manipulácie so zdraviu škodlivým prachom.

Tento vysávač sa smie používat na vysávanie a odsávanie nasledujúcich druhov materiálu:

- Prach s hraničnou hodnotou expozície ≥ 0,1 mg/m ^3

Tento vysávač sa zásadne nesmie používať v priestoroch, v ktorých hrozí nebezpečenstvo výbuchu.

Aby sa zabezpečil optimálny sací výkon, saciu hadicu (27) musíte vždy úplne odvinúť z hornej časti vysávača (13).

Vysávanie nasucho

Vysávanie usadeného prachu

- Na zapnutie vysávača nastavte prepínač pracovného režimu (7) na symbol „Vysávanie“.

- Na vypnutie vysávača nastavte prepínač pracovného režimu (7) na symbol „Vypnutie“.

Vysávač je vybavený kontrolou objemového prúdu. Sledovanie objemového prúdu je v pracovnom režime „Vysávanie“ pevne nastavený na hodnotu 20 m/s, nezávisle od polohy regulátora objemového prúdu (6).

Pokial'sa táto hodnota nedosiahne, napr. pri nasatej nečis-

①

146 | Slovenčina

tote v sacej hadici, plnom prachovom vrecku alebo upchatom plochom skladanom filtri, zaznie akustický výstražný signál. V tom prípade vysávač vypnite a skontrolujte ho podľa opisu v časti „Odstránenie porúch“.

Odsávanie vznikajúceho prachu z bežiaceho elektrického náradia (pozri obrázok G)

Ak sa odpadový vzduch vracia do miestnosti, musí byt v miestnosti zabezpečená dostatočne intenzívna výmena vzduchu (L). Dodržiavajte aj príslušné predpisy platné vo Vašej krajine.

Vo vysávači je integrovaná zásuvka s ochranným kontaktom (5). Do nej môžete pripájať externé ručné elektrické náradie. Dodržiavajte maximálny dovolený výkon pripojeného ručného elektrického náradia.

Aby bolo zabezpečené dostatočné odvádzanie prachu na mieste odsávania, minimálny objemový prietok pre pripojené elektrické náradie sa nesmie prekročit nadol.

Upozornenie: Pri práci s elektrickým náradím, ktorého prívod vzduchu do sacej hadice je nízky (napríklad priamočiare pily, brúsky a podobne), je potrebné otvorit otvor pre falošný vzduch (26) odsávacieho adaptéra (25). Len tak môže automatické čistenie filtra pracovať bez problémov. Otáčajte prstenec nad otvorom pre falošný vzduch (26), až kým nevznikne maximálny otvor.

- Na aktivovanie automatiky štart/stop vysávača nastavte prepínač pracovného režimu (7) na symbol „automatika štart/stop“.

V tomto pracovnom režime sa objemový prietok elektronicky sleduje podľa nastavenia na regulátore (6). Ked’ je nastavenie zvolené správne, je zabezpečený dostatočný transport prachu.

• Aby ste vysávač uviedli do prevádzky, zapnite do zásuvky (5) pripojené elektrické náradie. Vysávač sa automaticky spustí.
  – Elektrické náradie vypnite, ked' chcete vysávanie ukončit'.

Funkcia do dobehu pre automatiku štart/stop beží 15 sekúnd, aby sa zvyšný prach odsal zo sacej hadice.

- Na vypnutie vysávača, nastavte prepínač pracovného režimu (7) na symbol „Vypnutie“.

①

Ak zaznie akustický výstražný signál, vysávač sa musí skontrolovať podľa opisu v časti „Odstránenie porúch“.

Vysávanie namokro (pozri obrázok H)

Vysávačom nevysávajte horľavé alebo výbušné kvapaliny, napríklad benzín, olej, alkohol, rozpúšťadlá. Nevysávajte horúci alebo horiaci prach. Vysávač nepoužívajte v priestoroch s rizikom výbuchu. Prach, výpary alebo kvapaliny by sa mohli vznietit’ alebo explodovať.
▶ Vysávač sa nesmie používať ako vodné čerpadlo. Vysávač je určený na vysávanie vzduchu a vodnej zmesi.

Upozornenie: Požiadavka na stupeň priepustnosti (trieda prachu M) bola preukázaná len pre vysávanie nasucho.

Postup pred vysávaním namokro

– V prípade potreby odstráňte odpadové vrecko (29) alebo vrecko na prach.

Upozornenie: Pre l'ahšiu likvidáciu používajte pri vysávaní zmesí vody a pevných látok filter na vysávanie namokro (príslušenstvo), ktorý odlučuje kvapalinu od pevných látok.

– Vložte gumenú manžetu (32) do podlahovej dýzy (34) (pozri „Vloženie gumenej manžety (vysávanie namokro) (pozri obrázok E)“, Stránka 145).
– Vypnite automatické čistenie filtra (AFC) (pozri „Automatické čistenie filtra (pozri obrázok I)“, Stránka 147).

Vysávanie kvapalín

- Na zapnutie vysávača nastavte prepínač pracovného režimu (7) na symbol „Vysávanie“.

Vysávač je vybavený snímačom hladiny (40). Ked sa dosiahne maximálna výška hladiny, vysávač sa vypne. Nastavte prepínač vol'by pracovných režimov (7) na symbol „Vypnutie“.

Upozornenie: Pri vysávaní nevodivých kvapalín (napr. emulzia na vrtanie, oleje a tuky) sa vysávač nevypne, keď je nádoba plná. Hladina sa musí stále kontrolovať a nádoba včas vyprázdnit.

Ak pri vysávaní namokro zaznie akustický výstražný signál, bezpečnosť činnosti vysávača tým nie je ovplyvnená. Na odstránenie poruchy nie sú potrebné žiadne opatrenia.

– Vyberte plochý skladaný filter (30) a nechajte ho dobre vysušit.
– Odoberte hornú časť vysávača (13), otvorte kryt filtra (39) a nechajte ich dobre vyschnút.

Automatické čistenie filtra (pozri obrázok I)

Pri automatickom čistení filtra (AFC = Automatic Filter Cleaning) sa plochý skladaný filter (30) každých 15 sekúnd vyčistí tlakom vzduchu (pulzujúci zvuk).

Čistenie filtra sa musí aktivovat najneskôr vtedy, ked' je už nedostatočný sací výkon.

Pri pravidelnom používaní čistenia filtra sa zvyšuje životnosť filtra.

Na dosiahnutie ideálnej životnosti filtra len vo výnimočných prípadoch deaktivujte automatické čistenie filtra, napr. pri vysávanie čistých tekutín alebo pri použití papierového vrecka filtra.

Povrchovo znečistený plochý skladaný filter je plne funkčný. Manuálne vyčistenie skladaného filtra vyklepaním alebo vyfúkaním nie je potrebné a dokonca môže filter poškodit.

Upozornenie: Automatické čistenie filtra je z výroby nastavené.

Zapnutie/vypnutie automatického čistenia filtra je možné len pri zapnutom prístroji.

- Deaktivácia AFC

Stlačte tlačidlo AFC (9).

Kontrolná LED (38) zhasne.

- Aktivácia AFC

Stlačte tlačidlo AFC (9).

Kontrolná LED (38) svieti nazeleno.

Údržba a servis

Údržba a čistenie

Vytiahnite zástrčku zo zásuvky, prv než budete vysávač čistiť alebo vykonávať jeho údržbu, vykonávať nastavenia zariadenia, meniť časti príslušenstva alebo prv než vysávač odložíte. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu vysávača.
Vysávač a jeho vetracie štrbiny udržiavajte vždy v čistote, aby ste mohli pracovať kvalitne a bezpečne.
▶ Pri údržbe a čistení vysávača používajte ochrannú dýchaciu masku.

Ak je potrebná výmena pripájacieho vedenia, musí ju vykonat Bosch alebo niektoré autorizované stredisko služieb zákazníkom pre elektrické náradie Bosch, aby sa zabránilo ohrozeniam bezpečnosti.

Ked' vykonáva údržbu používatel', treba vysávač demontovať, vyčistiť a ošetriť, pokial' sa to dá vykonať tak, aby pritom neboli ohrozené osoby vykonávajúce údržbu ani žiadne iné osoby. Pred demontážou treba vysávač vyčistiť, aby sa zabránilo prípadnému ohrozeniu. Miestnosť, v ktorej sa bude vysávač demontovať, by mala byť dobre vetraná. Počas údržby používajte primerané osobné ochranné pomôcky. Po vykonaní údržby by sa mal upratať a vyčistiť priestor, kde sa konala údržba.

Minimálne jedenkrát ročne treba vykonať technickú prachovú kontrolu, ktorú treba zveriť bud’ výrobcovi alebo osobe vyškolenej výrobcom, pričom sa skontroluje napr. poškodenie filtra, tesnosť vysávača a správne fungovanie kontrolných prvkov výrobku.

Na vysávačoch triedy M, ktoré sa nachádzali v znečistenom prostredí, treba vyčistiť vonkajšok, ako aj všetky časti stroja alebo ich ošetriť vhodnými tesniacimi prostriedkami. Pri vykonávaní údržby a opravárenských prác treba všetky znečistené súčiastky, ktoré sa nedali vyčistiť do uspokojivého stavu, odovzdať na likvidáciu. Takéto súčiastky treba dať na likvidáciu v nepriepustných vreckách podľa platných zákonných predpisov o likvidácii takéhoto druhu odpadu.

Vybratie/výmena filtra (pozri obrázky J1-J2)

Poškodený plochý skladaný filter (30) okamžite vymeňte.

• Potiahnite zatváraciu sponu (20) a otvorte kryt filtra (39).
  – Uchopte plochý skladaný filter (30) za rám a vyberte ho dohora.
• Odstráňte prach a špinu, ktorá vznikne pri vyberaní plochého skladaného filtra (30), vlhkou handrou z uzatvá-racieho okraja krytu filtra (39).

PES a PTFE ploché skladané filtre sa môžu opláchnut pod tečúcou vodou.

– Vložte nový, príp. vyčistený plochá skladaný filter (30) a dbajte na bezpečné a správne umiestnenie.
- Zatvorte znova kryt filtra (39) (musí počutel'ne zapadnút).

Čistenie nádoby

- Umyte občas nádobu (1) bežným, neabrazivnym čistiacim prostriedkom a nechajte hu vyschnúť.

Čistenie snímačov hladiny (pozri obrázok K)

Snímače hladiny (40) príležitostne vyčistite.

– Otvorte uzávery (15) a odoberte hornú časť vysávača (13).
– Vyčistite snímače hladiny (40) vlhkou handrou.
– Hornú časť vysávača (13) znova nasad’te a zatvorte uzávery (15).

Uschovávanie a preprava

Odkladanie (pozri obrázok L)

– Naviňte sietový kábel okolo držiaka na kábel (14).
– Vsuňte príslušenstvo do určených držiakov: saciu rúru (35) do držiakov (22), štrbinovú dýzu (31) do držiaka (21), podlahovú dýzu (34) do držiaka (24).
– Otvorte elastické popruhy držiaka sacej hadice (4) a uložte saciu hadicu (27) okolo hornej časti vysávača do držiaka (4).

– Pripevnite L-Boxx na uchytenia (11).
– Vysávač odložte v suchej miestnosti a zaistite ho pred nepovoleným používaním.
- Na zablokovanie koliesok (18) stlačte nohou brzdu koliesok (17) nadol.

148 | Slovenčina

Preprava (pozri obrázok M)

– Pred prenášaním vysávača zatočte uzavieraciu zátku (2) do uchytenia hadice (3).
– Vysávač prenášajte len za rukovat' (10).
- Používajte vodiaci oblúk (12) na posúvanie vysávača alebo na t'ahanie vysávača cez podesty.

Odstránenie porúch

V prípade poruchy (napr. prasknutia filtra) je potrebné vysávač okamžite vypnút. Pred novým uvedením do prevádzky musí byť porucha odstránená.

Problém Pomoc

Sacia turbína sa nerozbehne.	– Skontrolujte sieťový kábel, zástrčku, poistku, zásuvku a snímače hladiny (40).
	Prepínač pracovného režimu (7) je na „Automatika štart/stop“.
	– Prepínač pracovného režimu (7) nastavte na symbol „Vysávanie“, príp. zapnite elektrické náradie pripojené do zásuvky (5).
Sacia turbína sa vypne.	– Vyprázdnite nádobu (1).
Sacia turbína sa po vyprázdnení nádo-by nerozbehne.	– Vysávač vypnite a počkajte 5 sekúnd. Po 5 sekundách ho znova zapnite.
	– Snímače hladiny (40) a medzipriestory snímačov hladiny (40) vyčistite kefkou.
Sací výkon klesá.	– Odstráňte upchatie z nasávacej dýzy, sacej rúry (35), sacej hadice (27) alebo hlavného filtra (30).
	– Vymeňte odpadové vrecko (29) alebo vrecko na prach.
	– Kryt filtra (39) správne zacvaknite.
	– Hornú časť vysávača (13) správne nasadťe a zatvorte uzávery (15).
	– Vymeňte plochý skladaný filter (30).
Unikanie prachu pri vysávaní	– Skontrolujte správne osadenie plochého skladaného filtra (30).
	– Vymeňte plochý skladaný filter (30).
Automatika vypínania (vysávanie na-mokro) nereaguje.	– Snímače hladiny (40) a medzipriestory snímačov hladiny (40) vyčistite kefkou.
	Pri elektricky nevodivých kvapalinách alebo tvorbe peny automatika vypínania nefun-guje.
	– Stále kontrolujte hladinu.
Zaznie akustický výstražný signál. Sací výkon je nastavený nízko.

Problém Pomoc

Zákaznícka služba a poradenstvo ohľadom použitia

Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných dielov. Rozkladové výkresy a informácie o náhradných dieloch nájdete tiež na: www.bosch-pt.com

V prípade otázok týkajúcich sa našich výrobkov a príslušenstva Vám ochotne pomôže poradenský tím Bosch.

V prípade akýchkol'vek otázok a objednávok náhradných súčiastok uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku.

Slovakia

Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.sk

Likvidácia

Vysávač, príslušenstvo a obaly treba dať na recykláciu zodpovedajúcu ochrane životného prostredia.

Podľa európskej smernice 2012/19/EÚ o odpade z elektrických a elektronických zariadení a podľa jej transpozície v národnom práve sa musia už nepoužitelné vysávače zbierať separovane a odovzdať na recykláciu v súlade s ochranou životného prostredia.

Magyar
