BRUGSANVISNING GAS 55 M AFC Professional BOSCH

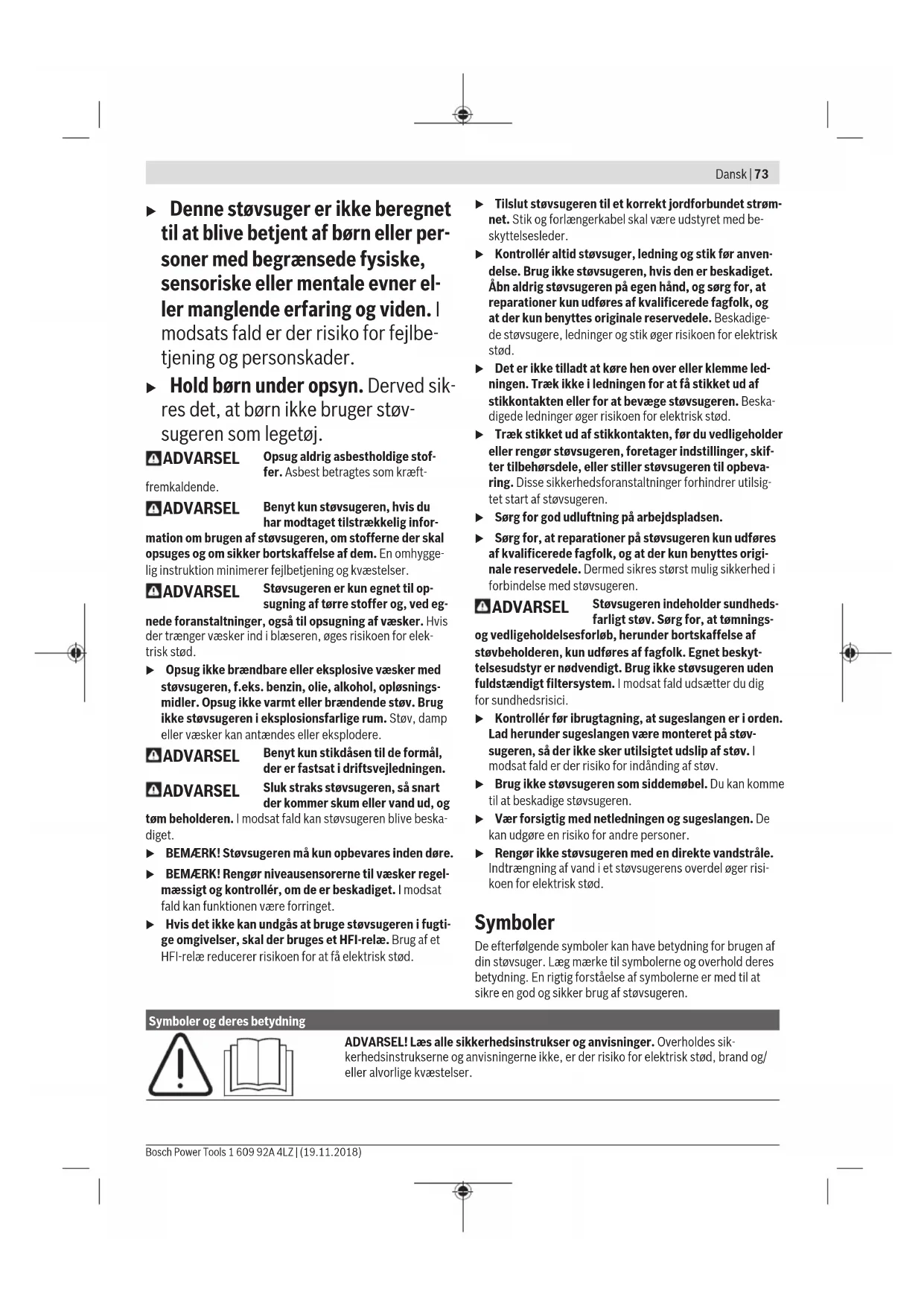

Sikkerhedsanvisninger til støvsuger

Læs alle sikkerhedsinstrukser og anvisninger. Overholdes sikkerhedsinstrukserne og anvisningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle advarselshenvisninger og instrukser til senere brug.

• Denne støvsuger er ikke beregnet til at blive betjent af børn eller personer med begrænsede fysiske, sensoriske eller mentale evner eller manglende erfaring og viden. I modsats fald er der risiko for fejlbetjening og personskader.
  ▶ Hold børn under opsyn. Derved sikres det, at børn ikke bruger støv-sugeren som legetøj.

ADVARSEL

Opsug aldrig asbestholdige stoffer. Asbest betragtes som kræft-

fremkaldende.

ADVARSEL

Benyt kun støvsugeren, hvis du har modtaget tilstrækkelig infor-

mation om brugen af støvsugeren, om stofferne der skal opsuges og om sikker bortskaffelse af dem. En omhygge- lig instruktion minimerer fejlbetjening og kvæstelser.

ADVARSEL

Støvsugeren er kun egnet til op- sugning af tørre stoffer og, ved eg-

nede foranstaltninger, også til opsugning af væsker. Hvis der trænger væsker ind i blæseren, øges risikoen for elektrisk stød.

Opsug ikke brændbare eller eksplosive væsker med støvsugeren, f.eks. benzin, olie, alkohol, opløsningsmidler. Opsug ikke varmt eller brændende støv. Brug ikke støvsugeren i eksplosionsfarlige rum. Støv, damp eller væsker kan antændes eller eksplodere.

ADVARSEL

Benyt kun stikdåsen til de formål, der er fastsat i driftsvejledningen.

ADVARSEL

Sluk straks støvsugeren, så snart der kommer skum eller vand ud, og

tøm beholderen. I modsat fald kan støvsugeren blive beskadiget.

▶ BEMAERK! Støvsugeren må kun opbevares inden døre.
▶ BEMÆRK! Rengør niveausensorerne til væsker regelmæssigt og kontrollér, om de er beskadiget. I modsat fald kan funktionen være forringet.
Hvis det ikke kan undgås at bruge støvsugeren i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.

• Tilslut støvsugeren til et korrekt jordforbundet strømnet. Stik og forlængerkabel skal være udstyret med beskyttelsesleder.
  Kontrollér altid støvsuger, ledning og stik før anvendelse. Brug ikke støvsugeren, hvis den er beskadiget. Åbn aldrig støvsugeren på egen hånd, og sørg for, at reparationer kun udføres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Beskadige-de støvsugere, ledninger og stik øger risikoen for elektrisk stød.
  Det er ikke tilladt at køre hen over eller klemme ledningen. Træk ikke i ledningen for at få stikket ud af stikkontakten eller for at bevæge støvsugeren. Beskadigede ledninger øger risikoen for elektrisk stød.
  Træk stikket ud af stikkontakten, før du vedligeholder eller rengør støvsugeren, foretager indstillinger, skifter tilbehørsdele, eller stiller støvsugeren til opbevaring. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af støvsugeren.
  ▶ Sørg for god udluftning på arbejdspladsen.
  Sørg for, at reparationer på støvsugeren kun udføres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Dermed sikres størst mulig sikkerhed i forbindelse med støvsugeren.

ADVARSEL

Støvsugeren indeholder sundhedsfarligt støv. Sørg for, at tømningsog vedligeholdelsesforløb, herunder bortskaffelse af støvbeholderen, kun udføres af fagfolk. Egnet beskyttelsesudstyr er nødvendigt. Brug ikke støvsugeren uden fuldstændigt filtersystem. I modsat fald udsætter du dig for sundhedsrisici.

• Kontrollér før ibrugtagning, at sugeslangen er i orden. Lad herunder sugeslangen være monteret på støv-sugeren, så der ikke sker utilsigtet udslip af støv. I modsat fald er der risiko for indånding af støv.
  Brug ikke støvsugeren som siddemøbel. Du kan komme til at beskadige støvsugeren.
  ▶ Vær forsigtig med netledningen og sugeslangen. De kan udgøre en risiko for andre personer.
  Rengør ikke støvsugeren med en direkte vandstråle. Indtrængning af vand i et støvsugerens overdel øger risikoen for elektrisk stød.

Symboler

De efterfølgende symboler kan have betydning for brugen af din støvsuger. Læg mærke til symbolerne og overhold deres betydning. En rigtig forståelse af symbolerne er med til at sikre en god og sikker brug af støvsugeren.

ADVARSEL! Læs alle sikkerhedsinstrukser og anvisninger. Overholdes sikkerhedsinstrukserne og anvisningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

74|Dansk

Støvsuger i støvklasse M iht. IEC/EN 60335-2-69 til tørsugning af sundhedsfarligt støv med en eksponeringsgrænseværdi ≥ 0,1 mg/m³

ADVARSEL! Støvsugeren indeholder sundhedsfarligt støv. Sørg for, at tømnings- og vedligeholdelsesforløb, herunder bortskaffelse af støvbeholderen, kun udføres af fagfolk. Egnet beskyttelsesudstyr er nødvendigt. Brug ikke støvsugeren uden fuldstændigt filtersystem. I modsat fald udsætter du dig for sundhedsrisici.

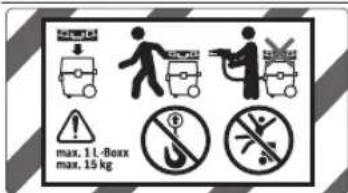

max. 1 L-Boxx max. 15 kg

For transport af støvsugeren og pladssparende opbevaring af støv-sugertilbehør og/eller el-værktøj kan du klikke en L-Boxx fast på støv-sugeroverdelen.

Støvsug ikke med påklikket L-Boxx. Støvsugerens tyngdepunkt forskydes opad. Støvsugeren kan vælte. Der er fare for kvæstelser og beskadigelse.

Klik maksimalt en L-Boxx på. Vægten af L-Boxx og indhold må ikke overstige 15 kg.

Hæng ikke støvsugeren i en krankrog, f.eks. i forbindelse med transport. Støvsugeren må ikke løftes/transporteres med kran. Der er fare for kvæstelser og beskadigelse.

Brug ikke støvsugeren som siddemøbel, stige eller trin. Støvsugeren kan vælte og blive beskadiget. Der er risiko for at komme til skade.

Start-/stop-automatik Opsugning af udviklet støv fra kørende el-værktøj Støvsugeren tændes automatisk og slukkes igen med tidsforsinkelse

Sluk

Støvsugning Opsugning af aflejret støv

15 Volumenstrømovervågning for en slangediameter på 15 mm 22 Volumenstrømovervågning for en slangediameter på 22 mm 35 Volumenstrømovervågning for en slangediameter på 35 mm

Min Max

Min/Max Trinløs regulering af sugekraft: - Maksimal sugeydelse for anvendelser med kraftig støvudvikling - Reduceret sugeydelse for anvendelser med lille støvudvikling og f.eks. for at regulere indsugningskraften mellem tilsluttet el-værktøj og emneoverflade (f.eks. ved slibning)

Angivelse af den tilladte tilslutningseffekt for det tilsluttede el-værktøj (landespecifik)

Apparatet er beregnet til opfangning, opsugning, transport og udskilning af træspåner og af ikke-brændbart tørt støv, ikke-brændbare væsker og vand-luft-blandinger. Støvsugeren er støvteknisk kontrolleret og opfylder kravene i støvklasse M. Den er egnet til de større belastninger ved erhvervsmæssig anvendelse, f.eks. inden for håndværk, industri og værksteder.

Støvsugere i støvklasse M iht. IEC/EN 60335-2-69 må kun benyttes til opsugning og bortsugning af sundhedsfarlig støv med eksponeringsgrænseværdi ≥ 0,1 mg/m ^3 .

Brug kun støvsugeren, hvis du har fuldt overblik over alle funktioner og uden begrænsninger kan gennemføre dem, eller du har modtaget relevante anvisninger.

Illustrerede komponenter

Nummereringen af de illustrerede komponenter refererer til gengivelsen af støvsugeren på illustrationssiderne.

(1) Beholder
(3) Slangeholder
(4) Holder til sugeslange
(5) Stikkontakt til el-værktøj
(6) Volumenstrømsregulator
(7) Driftstype-valgkontakt
(8) Sugeydelsesregulator
(9) AFC-tast
(10) Bæregreb
(11) L-Boxx-holder
(12) Føringsbøjle
(13) Støvsugeroverdel
(14) Kabelholder
(16) Kørehjul
(17) Styrehjulsbremse
(18) Styrehjul

(2) Lukkeprop til udsugningstilslutning

(15) Lukkemekanisme til støvsugeroverdel

(19) Styrehjulsbøjle
(20) Lukkeflig til filterafdækning
(21) Holder til fugemundstykke/krumt mundstykke
(22) Holder til sugerør
(23) Afgangsslange
(24) Holder til gulvmundstykke
(25) Opsugningsadapter
(26) Åbning til forkert luft
(27) Sugeslange
(28) Krumt mundstykke
(29) Bortskaffelsessæk
(30) Fladfoldefilter (PES)
(31) Fugemundstykke
(32) Gummilæbe
(33) Børstestrimmel
(34) Gulvmundstykke
(35) Sugerør
(36) Holder til sugeslangeholder
(37) Trykknap
(38) Kontrollysdiode
(39) Filterafdækning
(40) Niveausensorer

Tekniske data

Våd-/tørsuger GAS 55 M AFC
Varenummer	3 601 JC3 3..
Nominel optagen effekt W 1200
Frekvens Hz 50–60
Beholdervolumen (brutto) I 55
Nettovolumen (væske) I 40
Støvposevolumen I 27
Maks. undertryk ^A)
- Støvsuger hPa 230
- Turbine hPa 254

76 | Dansk

Våd-/tørsuger GAS 55 M AFC

Maks. volumenstrømA)
- Støvsuger l/s		36
	m3/s	0,036
- Turbine l/s		74
	m3/s	0,074
Maks. sugeydelse W 1380
Areal foldefilter m	2	0,615
Støvklasse M
Vægt svarer til EPTA-Procedure 01:2014	kg 16,2
Beskyttelsesklasse /l		±
Kapslingsklasse IPX4

A) Målt med en sugeslange ∅ 35 mm og 3 m længde
Angivelserne gælder for en nominel spænding [U] på 230 V. Ved afvigende spændinger og i landespecifikke udførelser kan disse angivelser variere.

Start-/stop-automatik

Nominal spænding Maksimal ydelse Minimal ydelse

230 V 2200 W 100 W

Angivelse af den tilladte tilslutningseffekt for det tilsluttede el-værktøj.

Værdierne kan afvige ved andre landespecifikke modeller. Vær opmærksom på angivelserne på støvsugerstikket.

Støj-/vibrationsinformation

Støjemissionsværdier fastlagt iht. EN 60335-2-69.

Støvsugerens A-vægtede lydtryksniveau er typisk 70 dB(A). Usikkerhed K = 3 dB. Støjniveauet ved arbejde kan overskride 80 dB(A).

Brug høreværn!

Vibrationer samlet værdi a_n (vektorsum af tre retninger) og usikkerhed K fundet iht. EN 60335-2-69: a_n<2,5 m/s^2 , K=1,5 m/s^2 .

Montering

Træk stikket ud af stikkontakten, før der udføres arbejde på støvsugeren.

Montering af holder til sugeslange (se billede A)

- Skub holderen (4) til sugeslangen hårdt ind i de dertil beregnede holdere (36), til de går i indgreb.

Montering af sugeslange (se billede B)

- Sæt sugeslangen (27) på slangeholderen (3), og drej den med uret til anslaget.

Bemærk: Ved sugning opstår der på grund af støvets friktion i sugeslange og -tilbehør en elektrostatisk opladning, som brugeren kan mærke som statisk afladning (afhængigt af miljøpåvirkninger og brugerens følsomhed).

Generelt anbefaler Bosch at benytte en antistatisk sugeslange (tilbehør) ved opsugning af finstøv og tørre materialer.

Montering af sugetilbehør (se billede C)

Sugeslangen (27) er udstyret med et klipssystem, hvormed sugetilbehør (udsugningsadapter (25), krumt mundstykke (28)) kan tilsluttes.

Montering af dyser og rør

• Sæt det krumme mundstykke (28) på sugeslangen (27), indtil de to trykknapper (37) på sugeslangen går hørbart i indgreb.
• Sæt derefter det ønskede sugetilbehør (gulvmundstykke, fugemundstykke, sugerør etc.) fast på det krumme mundstykke (28).
• For afmontering skal du trykke de to trykknapper (37) in- dad og trække delene fra hinanden.

Montering af udsugningsadapter

• Sæt udsugningsadapteren (25) på sugeslangen (27), indtil de to trykknapper (37) på sugeslangen går hørbart i indgreb.
• For afmontering skal du trykke de to trykknapper (37) in- dad og trække delene fra hinanden.

Isætning/udtagning af bortskaffelsessæk eller støvpose (tørsugning) (se billede D)

Ved tørsugning af stoffer iht. støvklasse M skal du benytte en bortskaffelsessæk (29) eller støvpose.

Hvis der opsuges stoffer uden eller med en eksponeringsgrænseværdi ≥ 1 mg/m ^3 (iht. støvklasse L), kan opsugning ske direkte i beholderen.

Bemærk: Ved anvendelse af en papirfilterpose skal du, og ved anvendelse af en fiberfilterpose bør du slå den automatiske filterrengøring (AFC) fra (se "Automatisk filterrengøring (se billede I)", Side 78).

ADVARSEL Støvsugeren indeholder sundhedsfarligt støv. Sørg for, at tømnings-

og vedligeholdelsesforløb, herunder bortskaffelse af støvbeholderen, kun udføres af fagfolk. Egnet beskyttelsesudstyr er nødvendigt. Brug ikke støvsugeren uden fuldstændigt filtersystem. I modsat fald udsætter du dig for sundhedsrisici.

Isætning af bortskaffelsessæk

• Åbn låsene (15), og tag sugeroverdelen (13) af.
• Læg bortskaffelsessækken (29) med påfyldningsåbningen fremad i beholderen (1).
• Træk påfyldningsåbningen over tilslutningsflangen, til den er i tilslutningsflangens fordybning.
• Sørg for, at bortskaffelsessækken (29) overalt sidder tæt ind til beholderens indervægge (1).
• Kræng resten af bortskaffelsessækken (29) over beholderens kant (1).
• Sæt støvsugeroverdelen (13) på, og luk låsene (15).

Udtagning og lukning af bortskaffelsessæk

• Åbn låsene (15), og tag sugeroverdelen (13) af.

• Træk den fyldte bortskaffelsessæk (29) bagud af tilslutningsflangen.

• Tag forsigtigt bortskaffelsessækken (29) (uden at beskadige den) ud af beholderen (1).
  Pas på ikke at trække bortskaffelsessækken hen over tilslutningsflangen eller andre skarpe genstande.

• Træk klæbestrimmelafdækningen af, og luk bortskaffelsessækken ved hjælp af klæbestrimlen. Derefter snører du bortskaffelsessækken (29) til under påfyldningsåbningen med den aftrukne klæbestrimmelafdækning.

Skift/isætning af støvpose (tilbehør)

• Åbn läsene (15), og tag sugeroverdelen (13) af.
• Træk den fyldte støvpose bagud af tilslutningsflangen. Luk støvposens åbning ved at klappe dækslet om. Tag den lukkede støvpose ud af beholderen (1).
• Kræng den nye støvpose ned over støvsugerens tilslutningsflange. Sørg for, at støvposen over hele sin længde sidder tæt ind til beholderens indervæg (1).
• Sæt støvsugeroverdelen (13) på, og luk låsene (15).

Isætning af gummilæbe (vådsugning) (se billede E)

Bemærk: Kravene vedrørende transmissionsgrad (støvklasse M) er kun dokumenteret for tørsugning.

- Løft børstestrimlen (33) ud af gulvmundstykket (34) med et egnet værktøj.

- Sæt gummilæberne (32) i gulvmundstykket (34).

Bemærk: Den strukturerede side på gummilæberne skal pege udad.

Påklikning af L-BOXX (se billede F)

For transport af støvsugeren og pladssparende opbevaring af støvsugertilbehør og/eller el-værktøj kan du klikke en L-BOXX på støvsugeroverdelen.

- Klik L-BOXX'en på holderne (11).

Støvsug ikke med påsat L-BOXX. Støvsugerens tyngdepunkt forskydes opad. Støvsugeren kan vælte. Der er fare for kvæstelser og beskadigelse.

Bær ikke støvsugeren i bæregrebet på den påsatte L-BOXX. Støvsugeren er for tung til bæregrebet på L-BOXX'en. Der er fare for kvæstelser og beskadigelse.

Brug

Træk stikket ud af stikkontakten, før du vedligeholder eller rengør støvsugeren, foretager indstillinger, skifter tilbehørsdele, eller stiller støvsugeren til opbevaring. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af støvsugeren.

Ibrugtagning

• Kontroller netspændingen! Strømkildens spænding skal stemme overens med angivelserne på sugerens typeskilt. Lader til 230 V kan også tilsluttes 220 V.
  ▶ Informer dig om de gældende regler/love vedrørende håndtering af sundhedsskadeligt støv i dit land.

Støvsugeren må kun benyttes til opsugning eller udsugning af følgende materialer:

- Støv med eksponeringsgrænseværdi ≥ 0,1 mg/m ^3 Støvsugeren må principielt ikke bruges i rum med eksplosionsfare.

For at sikre en optimal sugeydelse skal sugeslangen (27) altid vikles helt af støvsugeroverdelen (13).

Tørsugning

Opsugning af aflejret støv

• Indstil volumenstrømsregulatoren (6) til den anvendte slangediameter.
• For at tænde støvsugeren sættes driftsformvalgkontakten (7) på symbolet "Sug".

①

Sugeren er udstyret med en volumenstrømovervågning. Volumenstrømovervågningen er i driftstilstanden "Sugning" indstillet fast på værdien 20 m/s uafhængigt volumenstrømsregulatorens position (6).

Hvis denne værdi underskrides, f.eks. ved smuds i sugeslangen, fyldt støvpose eller et tilstoppet fladfoldefilter, lyder en akustisk alarm. Sluk i så fald for støvsugeren, og kontrollér den som beskrevet i afsnittet "Afhjælpning af fejl".

Bortsugning af opstået støv fra kørende el-værktøj (se billede G)

Der skal være et tilstrækkeligt luftskifte (L) i rummet, hvis afgangsluften føres tilbage til rummet. Overhold de relevante nationale bestemmelser.

Støvsugeren har en integreret isoleret jordkontakt (5). Der kan du tilslutte et eksternt el-værktøj. Overhold den maksimalt tilladte tilslutningseffekt for det tilsluttede el-værktøj. For at sikre tilstrækkelig støvtransport på udsugningsstedet må den minimale volumenstrøm for det tilsluttede el-værktøj ikke underskrides.

Slangediameter Indstillingsværdi volumen-
	strøm
35 mm 57,9 m	^3/h
22 mm 41,2 m	^3/h
15 mm 12,7 m	^3/h

• Indstil volumenstrømsregulatoren (6) til den anvendte slangediameter.
• Monter udsugningsadapteren (25) (se "Montering af udsugningsadapter", Side 76).
• Sæt udsugningsadapteren (25) i el-værktøjets udsugningsstuds.

Bemærk: Ved arbejde med el-værktøj, hvis lufttilførsel i sugeslangen er lav (f.eks. stiksave, slibemaskiner osv.), skal åbningen til forkert luft (26) på udsugningsadapteren (25) åbnes. Dette er en forudsætning for, at den automatiske filterrengøring kan arbejde uden problemer.

Drej i den forbindelse ringen over åbningen til forkert luft (26), til der opstår en maksimal åbning.

78 | Dansk

• For Ibrugtagning af støvsugerens start-/stop-automatik sættes driftsform-valgkontakten (7) på symbolet "Start-/stop-automatik". I denne driftstilstand overvåges volumenstrømmen elektronisk i overensstemmelse med indstillingen på regulatoren (6). Ved valg af rigtig indstilling er en tilstrækkelig støvtransport sikret.
• For ibrugtagning af støvsugeren skal du tænde el-værktøjet, der er tilsluttet til stikkontakten (5). Støvsugeren starter automatisk.
• Sluk el-værktøjet, hvis bortsugningen skal afsluttes. Start-/stop-automatikkens efterløbsfunktion kører i op til 15 sekunder for at bortsuge resterende støv fra sugeslangen.
• For at slukke støvsugeren sættes driftsform-valgkontakten (7) på symbolet "Sluk".

Når det akustiske advarselssignal lyder, skal støvsugeren kontrolleres som beskrevet i afsnittet "Afhjælpning af fejl".

Vådsugning (se billede H)

Opsug ikke brændbare eller eksplosive væsker med støvsugeren, f.eks. benzin, olie, alkohol, opløsningsmidler. Opsug ikke varmt eller brændende støv. Brug ikke støvsugeren i eksplosionsfarlige rum. Støv, damp eller væsker kan antændes eller eksplodere.
Støvsugeren må ikke benyttes som vandpumpe. Støvsugeren er beregnet til opsugning af en luft-/vandblanding.

Bemærk: Kravene vedrørende transmissionsgrad (støvklasse M) er kun dokumenteret for tørsugning.

Arbejdstrin før vådsugning

- Fjern efter behov bortskaffelsessækken (29) eller støvposen.

Bemærk: Brug en vådfilterpose (tilbehør) for at lette bortskaffelsen ved sugning af blandinger af vand/faststof, da den udskiller væsken fra de faste stoffer.

• Isæt gummilæben (32) i gulvmundstykket (34) (se "Isætning af gummilæbe (vådsugning) (se billede E)", Side 77).
• Slå den automatiske filterrengøring (AFC) fra (se "Automatisk filterrengøring (se billede I)", Side 78).

Opsugning af væsker

- For at tænde støvsugeren sættes driftsform-valgkontakten (7) på symbolet "Sug".

Støvsugeren er udstyret med niveausensorer (40). Når det maksimale niveau er nået, slukkes støvsugeren. Sæt driftsform-valgkontakten (7) på symbolet "Sluk".

Bemærk: Ved opsugning af ikke-ledende væsker (f.eks. boreemulsion, olier og fedt) slukkes støvsugeren ikke, når beholderen er fyldt. Niveauet skal hele tiden kontrolleres, og beholderen skal tømmes i tide.

Lyder det akustiske advarselssignal ved vådsugning, er støvsugerens funktionssikkerhed ikke forringet. Der kræves ingen foranstaltninger til afhjælpning af fejlen.

• For at slukke støvsugeren sættes driftsform-valgkontakten (7) på symbolet "Sluk".
• Træk afgangsslangen (23) af dens holder, og lad det snavsede vand løbe ud via afgangsslangen.
• Ved transport af støvsugeren skal lukkeproppen (2) skrues på slangeholderen (3).
• Tøm beholderen (1). For at forebygge skimmeldannelse efter vådsugning:
• Tag fladfilteret (30) ud, og lad det tørre godt.
• Tag støvsugeroverdelen (13) af, åbn filterafdækningen (39), og lad begge dele tørre godt.

Automatisk filterrengøring (se billede I)

Ved den automatiske filterrengøring (AFC = Automatic Filter Cleaning) rengøres fladfoldefilteret (30) hvert 15. sekund ved hjælp af luftstød (pulserende lyd).

Senest når sugeydelsen ikke mere er tilstrækkelig, skal filterrengøringen aktiveres.
Ved regelmæssig anvendelse af filterrengøringen forøges filterets levetid.
For at opnå en ideel filterlevetid må du kun deaktivere den automatiske filterrengøring i undtagelsestilfælde, f.eks. ved opsugning af rene væsker eller ved anvendelse af en papirfilterpose.
Et fladfoldefilter, der kun er snavset på overfladen, er fuldt funktionsdygtigt. Det er ikke nødvendigt at rengøre fladfoldefilteret manuelt ved at banke det ud eller blæse det rent. Desuden kan det beskadige filteret.
Bemærk: Den automatiske filterrengøring af aktiveret fra fabrikken.
Den automatiske filterrengøring kan kun slås til/fra, när udstyret er tændt.

Deaktivering af AFC

Træk stikket ud af stikkontakten, før du vedligeholder eller rengør støvsugeren, foretager indstillinger, skifter tilbehørsdele, eller stiller støvsugeren til opbevaring. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af støvsugeren.
Støvsugeren og ventilationsåbningerne skal altid holdes rene for at sikre et godt og sikkert arbejde.
Bær altid støvmaske i forbindelse med vedligeholdelse og rengøring af støvsugeren.

Hvis det er nødvendigt at erstatte tilslutningsledningen, skal dette arbejde udføres af Bosch eller på et autoriseret serviceværksted for Bosch el-værktøj for at undgå farer.

For vedligeholdelse ved brugeren skal støvsugeren adskilles, rengøres og vedligeholdelse, for så vidt at dette kan gøres uden af udsætte vedligeholdelsespersonalet eller andre personer for fare. Før adskillelse bør støvsugeren rengøres for at forebygge eventuelle farer. Rummet, hvor støvsugeren skilles ad, skal udluftes godt. Brug personligt beskyttelsesudstyr under vedligeholdelsen. Efter vedligeholdelse bør vedligeholdelsesområdet rengøres.

Mindst en gang årligt skal producenten eller en instrueret person foretage en støvteknisk kontrol, f.eks. for beskadigelse af filteret, støvsugerens tæthed og kontrolanordningens funktion.

Ved støvsugere klasse M, der befandt sig et snavset miljø, bør den udvendige del samt alle maskindele rengøres eller behandles med tætningsmidler. Ved gennemførelse af vedligeholdelses- og reparationsarbejde skal man bortskaffe alle snavsede dele, der ikke kan rengøres tilfredsstillende. Sådanne dele skal bortskaffes i tætte poser i overensstemmelse med de gældende bestemmelser for fjernelse af denne type affald.

Udtagning/skift af fladfoldefilter (se billeder J1-J2)

Sugeydelsen er afhængig af filtertilstanden. Rengør derfor filteret regelmæssigt.

Udskift straks et beskadiget fladfoldefilter (30).

- Træk i lukkefligen (20), og åbn filterafdækningen (39).

- Tag fat i mellemstykkerne på fladfoldefilteret (30), og tag det ud opad.

- Fjern støv og snavs, der opstår ved udtagning af fladfoldefilteret (30), med en fugtig klud fra lukkekanten på filterafdækningen (39).

PES- og PTFE-fladfoldefiltre kan skylles under rindende vand.

- Isæt et nyt eller det rengjorte fladfoldefilter (30), og sørg herunder for, at det sidder sikkert og korrekt.

- Luk filterafdækningen (39) igen (skal gå hørbart i indgreb).

Rengøring af beholder

- Rengør af og til beholderen (1) indvendigt med et almindeligt, ikke skurende rengøringsmiddel, og lad den tørre.

Rengøring af niveausensorer (se billede K)

Rengør niveausensorerne (40) af og til.

• Åbn låsene (15), og tag sugeroverdelen (13) af.
• Rengør niveausensorerne (40) med en blød klud.
• Sæt støvsugeroverdelen (13) på, og luk låsene (15).

• Vikl netkablet omkring kabelholderen (14).
• Sæt tilbehøret i de dertil beregnede holdere: Sugerør (35) i holderne (22), fugemundstykke (31) i holderen (21), gulvmundstykke (34) i holderen (24).
• Åbn de elastiske bånd til støvsugerslangeholderen (4), og læg støvsugerslangen (27) omkring støvsugeroverdelen i holderen (4).

Påsæt de elastiske bänd igen.

• Klik L-Boxx'en på holderne (11).
• Stil støvsugeren i et tørt rum, og sørg for, at den ikke kan benyttes af uvedkommende.
• For at låse styrehjulene (18) skal du træde styrehjulsbremsen (17) ned.

Transport (se billede M)

• Ved transport af støvsugeren skal lukkeproppen (2) skrues på slangeholderen (3).
• Bær kun støvsugeren i bæregrebet (10).
• Brug føringsbøjlen (12) til at skubbe støvsugeren eller til at trække støvsugeren hen over trappeafsatser.

Afhjælpning af fejl

Hvis der opstår en fejl (f.eks. filterbrud), skal støvsugeren straks slukkes. Fejlen skal afhjælpes, før støvsugeren tages i brug igen.

Problem Afhjælpning

Støvsugerturbine starter ikke.	- Kontrollér netledning, netstik, sikring, stikdåse og niveausensorer (40).
	Driftsform-valgkontakten (7) står på "Start-/stop-automatik".
	- Sæt driftsform-valgkontakten (7) på symbolet "Sug" og/eller tænd el-værktøjet, der er tilsluttet til stikkontakten (5).
Støvsugerturbine slås fra.	- Tøm beholderen (1).
Støvsugerturbine starter ikke igen efter beholdertømning.	- Sluk støvsugeren, vent 5 sekunder, og tænd igen efter 5 sekunder.
	- Rengør niveausensorerne (40) og niveausensorernes (40) mellemrum med en børste.
Sugekraft aftager.	- Fjern tilstopninger fra sugemundstykke, sugerør (35), sugeslange (27) eller fladfoldefilter (30).
	- Skift bortskaffelsessæk (29) eller støvpose.
	- Lad filterafdækningen (39) gå korrekt i indgreb.
	- Påsæt støvsugeroverdelen (13) rigtigt, og luk låsene (15).

80 | Dansk

Problem Afhjælpning
	- Skift fladfoldefilter (30).
Støvudslip ved sugning	- Kontrollér korrekt montering af fladfoldefilteret (30).
	- Skift fladfoldefilter (30).
Frakoblingsautomatik (vådsugning) aktiveres ikke.	- Rengør niveausensorerne (40) og niveausensorernes (40) mellemrum med en børste.
	Ved elektrisk ikke-ledende væsker eller ved skumdannelse fungerer frakoblingsautomatikken ikke.- Kontrollér påfyldningsniveau konstant.
Akustisk advarselssignal lyder. Sugeydelse er indstillet for lavt.
	- Indstil sugeydelsesregulatoren (8) til en højere værdi.
	Forkert slangediameter indstillet.- Sæt volumenstrømsregulatoren (6) på den rigtige slangediameter.
	Sugeslange (27) tilstoppet eller knækket.- Afhjælp tilstopning eller knæk.
	Bortskaffelsessæk/støvpose fyldt.- Skift bortskaffelsessæk (29) eller støvpose.
	Fladfoldefilter (30) tilsmudset.- Rengør eller skift evt. fladfoldefilter.
	Ingen tilstrækkelig luftstrøm gennem det tilsluttede el-værktøj.- Åbn åbningen til forkert luft (26) på udsugningsadapteren (25): Drej ringen på udsugningsadapteren, indtil åbningen til forkert luft er helt åben.- Hvis den findes: Åbn el-værktøjets åbning til forkert luft.
	Fejlfunktion i overvågningselektronikken.- Kontakt en autoriseret Bosch-kundeservice.
Automatisk filterrengøring arbejder ikke.	- Aktivér filterrengøringen (tryk på AFC-tasten (9)).
	- Tilslut sugeslangen (27).
Automatisk filterrengøring kan ikke slås fra.	- Kontakt en autoriseret Bosch-kundeservice.
Automatisk filterrengøring kan ikke slås til.	- Kontakt en autoriseret Bosch-kundeservice.

Tilbehør

	Tilbehørsnummer
Papirfilterpose (tør) 2 607 432 035
Fiberfilterpose (tør) 2 607 432 037
Vådfilterpose (våd) 2 607 432 039
Bortskaffelsessæk (PE) (tør/våd) 2 607 432 043

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosionstegninger og oplysninger om reservedele finder du også på: www.bosch-pt.com

Bosch-anvendelsesrådgivningsteamet hjælper dig gerne, hvis du har spørgsmål til produkter og tilbehørsdele. Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.

Dansk

Støvsuger, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Smid ikke støvsugeren ud sammen med det al- mindelige husholdningsaffald!

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr skal kasserede sugere indsamles separat og genbruges iht. gældende miljøforskrifter.

Svensk

Klicka på max en L-Boxx.

max. 1 L-Boxx max. 15 kg

Sugeren må ikke henges i en krankrok, for eksempel for transport. Sugeren kan ikke transporteres med en kran. Det medfører fare for personskader og materielle skader.

Bruk ikke sugeren til å sitte, klatre eller stå på. Sugeren kan velte og bli skadet. Det kan oppstå personskader.

Vår-/tørrsuger GAS 55 M AFC

Maks. volumstrøm A)
- Suger l/s		36
	m^3/s	0,036
- Turbin l/s		74
	m^3/s	0,074
Maks. sugeeffekt W 1380
Areal foldefilter m	2	0,615
Støvklasse M
Vekt i samsvar med EPTA-Procedure 01:2014	kg 16,2
Kapslingsgrad /l		±
Kapslingsgrad IPX4

- Sett sugeslangen (27) på slangefestet (3), og drei den mot urviseren til den stopper.

Sugeren må ikke kastes sammen med vanlig husholdningsavfall!

Bare for land i EU:
