ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GAS 55 M AFC Professional BOSCH

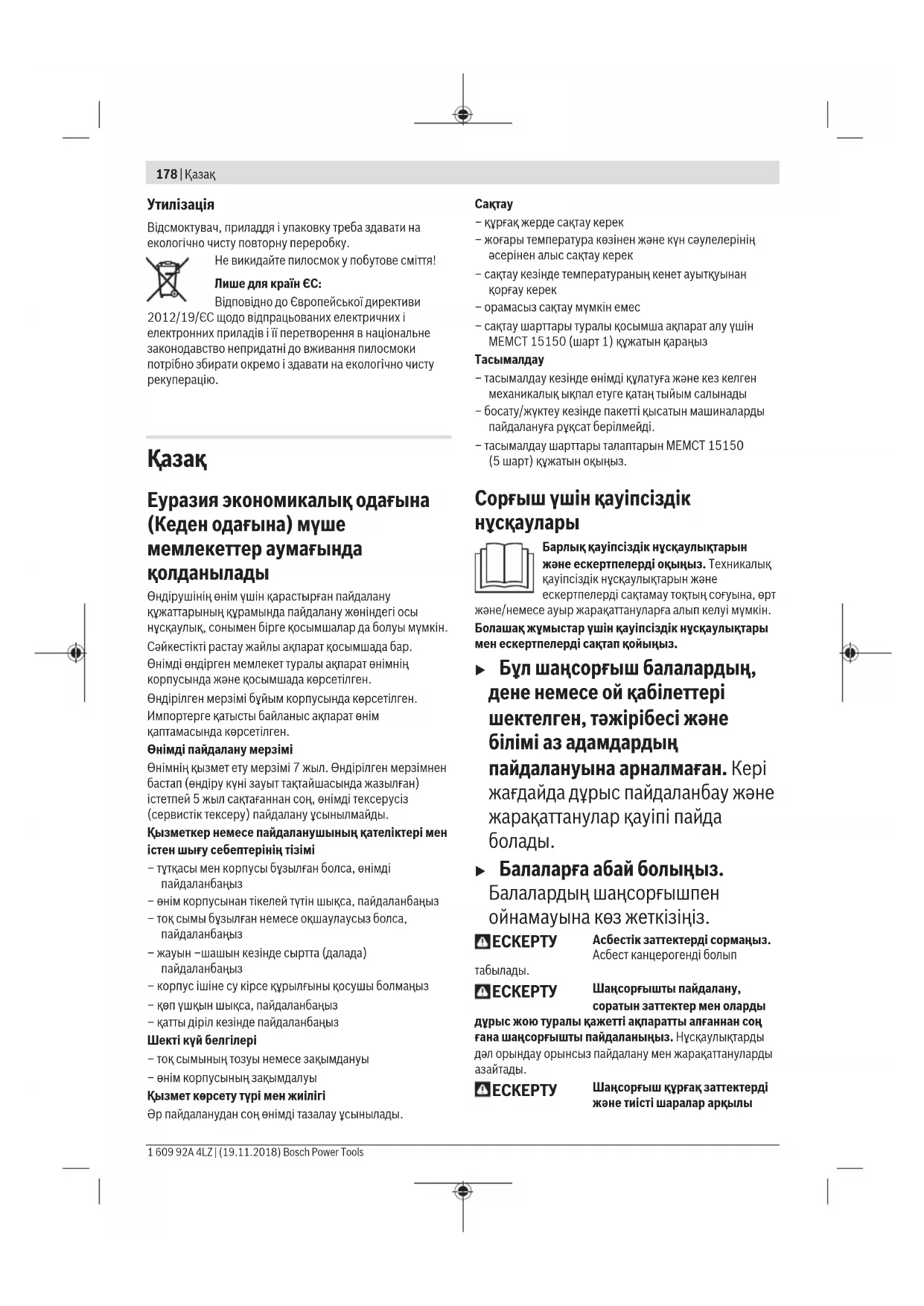

Еуразия экономикалық одағына (Кеден одағына) муше мемлекеттер аумағында қолданылады

Өндірушінің өнім үшін қарастырған пайдалану құжаттарының құрамында пайдалану жәніндегі осы нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін.

Сәйкестікті растау жайлы ақпарат қосымшада бар. Өнімді өндірген мемлекет туралы ақпарат өнімнің корпусында және қосымшада көрсетілген.

Өндірілген мерзімі бүйым корпусында көрсетілген. Импортерге қатысты байланыс ақпарат өнім қаптамасында көрсетілген.

Өнімді пайдалану мерзімі

Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастан (ендіру күні зауыт тактайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды.

Кызметкер немесе пайдаланушының қателіктері мен істен шығу себептерінің тізімі

– туткасы мен корпусы бузылған болса, өнімді пайдаланбаңыз
– өнім корпусынан тікелей түтін шықса, пайдаланбаныз
– ток сымы бузылған немесе окшаулаусыз болса, пайдаланбаныз
- жауын -шашын кезінде сыртта (далада) пайдаланбаңыз
– корпус ішіне су кірсе құрылғыны қосушы болмаңыз
- көп үшкын шыкса, пайдаланбаныз
– қатты діріл кезінде пайдаланбаныз

Шекті күй белгілері

• ток сымының тозуы немесе закымдануы
• өнім корпусының закымдалуы

Кызмет көрсету түрі мен жилігі

Эр пайдаланудан соң өнімді тазалау ұсынылады.

Сактау

• күрғақ жерде сақтау керек
  – жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек
  – сактау кезінде температураның кенет ауыткуынан корғау керек
• орамасыз сактау мүмкін емес
  – сактау шарттары туралы қосымша ақпарат алу үшін МЕМСТ 15150 (шарт 1) кужатын караңыз

Тасымалдау

– тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатан тыйым салынады
– босату/жуктеу кезінде пакетті қысатын машиналарды пайдалануға рүқсат берілмейді.
- тасымалдау шарттары талаптарын МЕМСТ 15150 (5 шарт) кужатын оқыңыз.

Сорғыш үшін қауіпсіздік нұсқаулары

Барлық қауіпсіздік нұсқаулықтарын және ескертпелерді оқыңыз. Техникалық қауіпсіздік нұсқаулықтарын және ескертпелерді сақтамау токтың соғуына, өрт

және/немесе ауыр жаракаттануларға алып келуі мүмкін. Болашақ жұмыстар үшін қауіпсіздік нұсқаулықтары мен ескертпелерді сақтап қойыңыз.

▶ Бул шансорғыш балалардың, дене немесе ой қабілеттері шектелген, тәжірібесі және білімі аз адамдардың пайдалануына арналмаған. Кері жағдайда дұрыс пайдаланбау және жаракаттанулар қауіпі пайда болады.

▶ Балаларға абай болыңыз. Балалардың шансорғышпен ойнамауына көз жеткізіңіз.

ECKEPTY

Шансорғышты пайдалану, соратын заттектер мен оларды

дұрыс жою туралы қажетті ақпаратты алғаннан соң ғана шаңсорғышты пайдаланыңыз. Нұсқаулықтарды дөл орындау орынсыз пайдалану мен жақақаттануларды азайтады.

ECKEPTY

Шансорғыш күрғақ заттектерді және тиісті шаралар арқылы

сүйықтықтарды да соруға арналған. Сүйықтықтар тиюі ток соғу қаупін арттырады.

▶ Шансорғышпен бензин, май, алкоголь, еріткіштер сияқты жанғыш немесе жарылатын сүйықтықтарды сормаңыз. Ыстық немесе жанатын шандарды сормаңыз. Жарылу қаупі бар бөлмелерде шансорғышты пайдаланбаңыз. Шандар, булар немесе сүйықтықтар жануы немесе жарылуы мүмкін.

ECKEPTY

Розетканы тек пайдалану нускаулығында белгіленген

максаттарда пайдаланыңыз.

ECKEPTY

Көбік немесе су шықса шансорғышты бірден өшіріп,

контейнерін тазалаңыз. Кері жағдайда шаңсорғыш зақымдануы мүмкін.

НАЗАР АУДАРЫНЫЗ! Шансорғышты тек ішкі бөлмелерде сақтау кажет.
НАЗАР АУДАРЫНЫЗ! Суйбытык толтыру сенсорын жүйелі түрде тазалап, оның, зақымдалмағанын тексеріңіз. Кері жағдайда шансорғыш дұрыс істемеуі мүмкін.
Электр куралды ailгалды ортада пайдалану кажет болса, автоматты сактандырғыш ажыратқышын пайдаланыңыз. Автоматты сактандырғыш ажыратқышын пайдалану төк соғу қауібін темендетеді.
▶ Шаңсорғышты тиісті тәртіппен жерге қосылған тоқ желісіне қосыңыз. Розетка мен ұзартқышта жұмыс істейтін қорғайтын сым болуы қажет.
Эр пайдаланудан алдын шансорғышты, кабельді және айырды тексеріңз. Ақауды байқасаңыз шансорғышты пайдаланбаңыз. Шансорғышты өзіңз ашпаңыз, оны тек білікті маманға және тупнусқалы бөлшектермен жөндетіңз. Закымдалған шансорғыш, кабель және айыр электр тоғының соғу каупін арттырады.
Кабельді баспаңыз немесе оны жаншып тастамаңыз. Айырды розеткадан шығару немесе шаңсорғышты жылжыту үшін кабельді тартпаңыз.

Закымдалған кабель электр тоғының соғу қаупін арттырады.

▶ Курылғыны реттеу, жабдық бөлшектерін алмастыру немесе шаңсорғышты алып қоюдан алдын айырды розеткадан шығарыңыз. Осы сақтық шарасы шаңсорғыштың байқаусыз қосылуына жол бермейді.
Жумыс орнының жақсы желдетілуіне көз жеткізіңіз.
- Шаңсорғышты тек білікті маманға және арнаулы бөлшектермен жөндетіңіз. Сол арқылы шаңсорғыш қауіпсіздігін сақтайсыз.

ECKEPTY

Шансорғыш денсаулыққа зиян келтіретін шанды жүтады.

Босату мен жөндеуді, соның ішінде шаң жинау контейнерін тазалауды мамандарға орындатыңыз. Тиісті химиялық затқа қарсы киім қажет болады. Шаңсорғышты толық сүзгі жүйесінсіз пайдаланбаңыз. Кері жағдайда денсуылығыңызға зиян келуі мүмкін.

▶ Пайдалану алдында сорғыш шлантың ақаусыз болуына көз жеткізіңіз. Шаң таралмауы үшін сорғыш шланғы шаңсорғышкқа қосулы түрсын. Шанды жұтып жіберу мүмкін.
▶ Шансорғыш үстіне отырмаңыз. Шансорғышты бүзуыңыз мүмкін.
Желі кабелін және сорғыш шланғын абайлап пайдаланыңыз. Олардың өзге адамдарға зиян келтіруі мүмкін.
▶ Шаңсорғышты тікелей бағыттылған су ағынымен тазаламаңыз. Шаңсорғыш жоғарғы бөлігінің ішіне су кірсе, ол электр тоғының соғу қаупін арттырады.

Белгілер

Төмендері белгілер шаңсорғышты пайдалануда маңызды болуы мумкін. Белгілер менен олардың мағыналарын жаттап алыңыз. Белгілерді дұрыс түсіну сізге шаңсорғышты дұрыс әрі сенімді пайдалануға көмектеседі.

Белгілер мен олардың мағынасы

M ! i M

АБАЙ БОЛЫНЫЗ! Барлық қауіпсіздік нұсқауларын және ескертпелерін оқып шығыңыз. Қауіпсіздік нұсқауларын және ескертпелерін сақтамау ток соғуына, өрт және/немесе ауыр жақақаттануға алып келуі мүмкін.

IEC/EN 60335-2-69 бойынша М класындағы шектік мәні ≥ 0,1 мг/м³ болған денсаулықа зиянды шанды күрғақ соруға арналған шаңсорғыш

АБАЙ БОЛЫНЫЗ! Шансорғыш денсаулыққа зиян келтіретін шанды жутады. Босату мен жөндеуді, соның ішінде шаң жинау контейнерін тазалауды мамандарға орындауға тапсырыңыз. Тиісті химиялық затқа қарсы киім қажет болады. Шансорғышты толық сүзгі жүйесінсіз пайдаланбаңыз. Кері жағдайда денсаулығыңызға зиян келуі мүмкін.

180|Қазақ

Белгілер мен олардың мағынасы

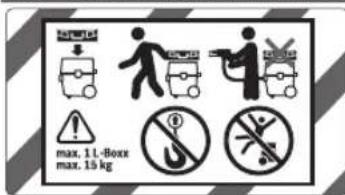

max. 1 L-Boxx max. 15 kg

Шансорғышты тасымалдау және шансорғыш керек-жарактарын және/немесе электр құралын бос орынды үнемдел сақтау үшін шансорғыштың жоғарғы белігінде L-Вохх шертуге болады.

L-Boxx шертілгенде шаң соруға болмайды. Шаңсорғыштың ауырлық өрталығы жоғары жылжытылады. Шаңсорғыш кулауы мүмкін. Жаракаттану мен закымдану қаупі бар.

Ең көбі бір ғана L-Вохх шертіңіз.

max. 1 L-Boxx max. 15 kg

L-Вохх және ішіндегісінің салмағы 15 кг-нан артық болмауы тиіс.

Тасымалдау ушін шаңсорғышты кран ілгішіне ілмеңіз.

Шансорғышты кранмен көтеруге болмайды. Жаракаттану мен зақымдану қаупі бар.

Шансорғыш үстіне отырмаңыз, баспаңыз немесе түрмаңыз.

Кері жағдайда шансорғыш құлауы немесе закымдануы мүмкін. Жаракат алу қаупі бар.

Iске косу/токтату автоматикасы

Жумыс істеп турған электр құралдарынан шыққан шанды сору Шаңсорғыш автоматты түрде қосылып, шамалы уақыттан соң қайта өшеді

θωργ

Copy

Жиналған шанды сору

15 15 мм шланг диаметрі ушін ауа ағынын бақылау

22 22 мм шланг диаметрі үшін ауа ағынын бақылау

35 35 мм шланг диаметрі үшін ауа ағынын бақылау

Min Max

Min/Max Сору куатын бірқалыпты реттеу:

– шаңның үлкен мөлшері пайда болатын жұмыстарға арналған максималды сору қуаты

– шаңның азырақ көлемі пайда болатын жұмыстар үшін және жалғанған электр құралы мен дайындама беті арасындағы сору қуатын реттеу үшін (мысалы, ажарлау кезінде) қолданылатын азайтылған сору қуаты

AFC Сузгіні автоматы түрде тазалау (AFC = Automatic Filter Cleaning)

Жалғанған электр құралының рүқсат етілген қосылым қуаты туралы деректер (елге байланысты)

Өнім және куат сипаттамасы

Максаты бойынша колдану

Курылғы ағаш жоңқаны және жанбайтын күрғақ шанды, жанбайтын сүйықтықтарды және су мен ауа қосындысын алу, сору, тасымалдау және ажыратуға арналған.

Шансорғышта шаңның пайда болуы тексеріліп, ол М шаң класына сәйкес келеді. Ол кәсіпорындарда, мысалы, шеберханада, әнеркәсіпте және зауыттарда пайдалануға қойылатын жоғары талаптарға сай келеді.

IEC/EN 60335-2-69 бойынша М класындағы шансорғыштарды тек шектік мәні ≥ 0,1 мг/м³ болған денсаулыққа зиянды шанды сору үшін пайдалануға болады.

Шаңсорғышты тек барлық қызметтерді толық бағалап, шектеусіз орындай алатын болғанда немесе тиісті нұсқаулықтарды алғаннан соң пайдалану керек.

Көрсетілген курамды бөлшектер

Көрсетілген құрамдас бөліктердің нөмірлері суреттері бар беттердегі шансорғыштың сипаттамасына негізделген.

(1) Контейнер
(2) Шансорғыш жалғағышына арналған тығын
(3) Шланг кыскышы
(4) Сорғыш шланг ұстағышы
(5) Электр куралының розеткасы
(6) Ауа ағынын реттеріш
(7) Жумыс режимдерін ауыстырып-қосқыш
(8) Сору куатын реттегіш
(9) AFC түймесі

(10) Түтка

(11) L-Вохх патроны

(12) Бағыттайтын капсырма

(13) Шансорғыштың жоғарғы бөлігі

(14) Кабель устағышы

(15) Шаңсорғыш жоғарғы белігінің құлпы

(16) Жугіргі деңгелек

(17) Баскару дөңгелегінің тежегіші

(18) Баскару дөңгелегі

(19) Бағыттайтын деңгелек капсырмасы

(20) Сузгі каптамасының пластинасы

(21) Тесік кондырма/кисайған кондырмага арналған ұстағыш

(22) Сору кубырларына арналған ұстағыш

(23) Ағызу шлангісі

(24) Едендік саптамаға арналған ұстағыш

(25) Сору адаптері

(26) Косымша сору саңылауы

(27) Сорғыш шланг

(28) Кисайған қондырма
(29) Кокыс кабы
(30) Жалпак қатпарлы сүзгі (ПЭС)
(31) Тесік кондырма
(32) Резенке жиек
(33) Кылшакты жолдар
(34) Едендік саптама
(35) Сору кубыры
(36) Шланг устағышының патроны
(37) Батырма
(38) Бакылау жарык диоды
(39) Сузгі каптамасы
(40) Толтыру деңгейінің датчиктері

Техникалық мәліметтер

Ынғалды/құрғақ,шаңсорғыш	GAS 55 М AFC
Өнім нөмірі	3 601 JC3 3..
Номиналды тұтынылатын куат Вт 1200
Жиілік Гц 50–60
Контейнер көлемі (брутто) л 55
Нетто салмағы (сұйықтық) л 40
Шаң жинағыш қаптың көлемі л 27
макс. төменгі қысымA)
– Шаңсорғыш гПа 230
– Турбина гПа 254
макс. көлемді ағынA)
– Шаңсорғыш л/с	36
	M3/c 0,036
– Турбина л/с	74
	M3/c 0,074
макс. сору куаты Вт 1380
Қатпарлы сүзгі ауданы м	2 0,615
Шаң класы М
Салмағы ЕРТА-Procedure01:2014 сай	кг 16,2
Қорғаныс класы	⊕/І
Қорғаныс түрі	IPX4

A) ∅ 35 мм және ұзындығы 3 м сору шлангымен өлшелген Мәліметтер [U] 230 В кесімді кернеуге арналған. Басқа кернеу және елде қабылданған заңдар бүл мәліметтерді өзгертуі мүмкін.

182 | Казак

Iске косу/токтату автоматикасы

Жумыс кернеуі максималды куат

минималды куат

230 B 2200 Bт 100 Вт

Жалғанған электр куралының руксат етілген қосылым куаты туралы мәліметтер. Елге тән басқа үлгілерде осы мәндер өзгешеленуі мумкін. Шаңсорғыштың розеткасындағы мәліметтерге назар аударыңыз.

Шуыл және діріл туралы ақпарат

EN 60335-2-69 бойынша есептелген шуыл эмиссиясының көрсеткіштері.

Шаңсорғыштың амплитуда бойынша өлшенген дыбыстық қысым деңгейі әдette 70 дБ(А) курайды. К дәлсіздігі = 3 дБ. Жұмыс орнындағы шуыл деңгейі 80 дБ(А) шамасынан артық болуы мүмкін.

Кулак корғанысын тағыңыз!

Тербелу жалпы мәндәрі a_n (үш бағыттың векторлық сомасы) және К дәлсіздігі EN 60335-2-69: a_n<2,5 м/с², K = 1,5 м/с² бойынша реттелген.

Орнату

▶ Барлық жұмыстардан алдын шаңсорғыш айырын розеткадан шығарыңыз.

Сорғыш шлангінің ұстағышын орнату (А суретін қараңыз)

- Сорғыш шлангінің ұстағышын (4) жоғарыдан арнайы патрондарға (36) тірелгенше кіргізіңіз.

Сорғыш шлангіні орнату (В суретін қараңыз)

– Сорғыш шлангіні (27) шланг қыскышына (3) салып, оны сағат тілінің бағытымен тірелгенше бураңыз.

Нускау: Соруда сору шлангында және жабдыктарында шаң үйкелісі арқылы электр заряд пайда болады, оны пайдаланушы статикалық ток ажыралуы арқылы сезуі мүмкін (қоршаған орта әсерлеріне және дене сезімдігіне байланысты).

Жалпы ретте Bosch антистатикалық сору шлангін (жабдық) майда шаң немесе құрғақ материалдарды соруда пайдалануды ұсынады.

Сору керек-жарактарын орнату (С суретін караңыз)

Сорғыш шланғы (27) қыскыш жүйесімен жабдықталған, сору керек-жарактарын (сорғыш адаптер (25), қисайған қондырма (28)) қосуға болады.

- Кисайған қондырма (28) сорғыш шлангіге (27) сорғыш шлангінің екі батырмасы (37) дыбыспен тірелгенше салыңыз.

- Содан кейін кажетті сору керек-жарактарын (едендік кондырма, тесік кондырма, сорғыш құбыр және т.б.) қисайған кондырмafa (28) салыңыз.

– Шешу ушін батырмаларды (37) ішіне басып, курамдас бөліктерді ажыратыңыз.

– Сору адаптерін (25) сору шланғына (27) сору шланғының екі басу түймешесі (37) дыбыспен тірелгенше салыңыз.

– Шешу үшін басу түймешелерін (37) ішіне басып бөліктерін ажыратыңыз.

Коқыс қабын немесе шаң жинағыш қапты орнату/шығару (құрғақ шаң сору) (D суретін қараңыз)

М шаң класы бойынша заттектерді күрғак сору үшін коқыс қабын (29) немесе шаң жинағыш қапты орнату қажет.

Шектік мәні ≥ 1 мг/м³ болатын немесе болмайтын заттектер (L шаң класы бойынша) сорылса, контейнерге тікелей соруға болады.

Нускау: сүзгіні автоматы түрде тазалау (AFC) функциясын өшіру қағаз сүзгі қабын пайдалану кезінде міндетті, ал токымалы сүзгі қабын пайдалану кезінде қажетті болып табылады (қараңыз „Сүзгіні автоматы түрде тазалау (І суретін қараңыз)“, Бет 184).

ECKEPTY

Шансорғыш денсаулыққа зиян келтіретін шанды жүтады.

Босату мен жөндеуді, соның ішінде шаң жинау контейнерін тазалауды мамандарға орындатыңыз.

Тиісті химиялық затқа қарсы киім қажет болады. Шаңсорғышты толық сүзгі жүйесінсіз пайдаланбаңыз. Кері жағдайда денсуылығыңызға зиян келуі мүмкін.

Коқыс қабын орнату

– Кульптарды (15) ашып шансорғыштың жоғары белігін (13) ашыңыз.

– Коқыс қабын (29) толтыру саңылауымен бірге алға қарай контейнер (1) ішіне енгізіңіз.

– Толтыру саңылауын жалғағыш фланецтен оның кұысына дейін тартыңыз.

– Коқыс қабының (29) контейнердің (1) ішкі қабырғаларымен толығымен жанасқанына көз жеткізіңіз.

– Коқыс қабының (29) қалдығын контейнер (1) шетінен қағыңыз.

– Шансорғыштың жоғары белігін (13) орнатып кұлыптарды (15) жабыңыз.

Коқыс қабын шығару және құлыптау

– Кульптарды (15) ашып шансорғыштың жоғары белігін (13) ашыңыз.

– Толы кокыс кабын (29) жалғағыш фланецтен артқа қарай тартып шығарыңыз.

– Кокыс кабын (29) закымдамай контейнерден (1) акырындап шығарыңыз. Кокыс кабының жалғағыш фланецке немесе басқа әткір заттарға тимегеніне көз жеткізіңіз.

– Желімдеу таспасының қаптамасын шешіп, қоқыс қабын желімдеңіз. Содан кейін қоқыс қабын (29) толтыру саңылауының астынан тартылған желімдеу таспасының қаптамасымен байлаңыз.

Шаң кабын алмастыру/орнату (керек-жарак)

• Кулыптарды (15) ашып шансорғыштың жоғары белігін (13) ашыңыз.
  – Толык шаң қабын қосу фланецінен шығарыңыз. Шаң қабының тесігін қɑқлағымен жабыңыз. Жабык шаң қабын шаңсорғыштан контейнерден (1) алып қойыңыз.
• Жаңа шан қабын шансорғыш ернемектік біріктіргішіне кигізіңіз. Шаң қабының контейнер (1) ішінде толыктай жатуына көз жеткізіңіз.
• Шансорғыштың жоғары бөлігін (13) орнатып құлыптарды (15) жабыңыз.

Резенке жиекті орнату (ылғалды сору) (Е суретін караңыз)

Нускау: өткізу деңгейіне қойылатын талаптар (L шаң класы) күрғақ сору функциясы үшін ғана расталды.

– Кылшақты жолды (33) арнайы құралдың көмегімен едендік саптамадан (34) көтеріп алыңыз.

- Резенке жиекті (32) едендік саптамаға (34) салыңыз.

Нускау: резенке жиектерінің құрылымды жағы сыртқа қарап тұруы керек.

L-BOXX шерту (F суретін караңыз)

Шаңсорғышты тасымалдау және шаңсорғыш керек- жарактарын және/немесе электр құралын бос орынды үнемдеп сақтау үшін шаңсорғыштың жоғарғы бөлігінде L- ВОХХ шертуге болады.

- L-BOXX патрондарын (11) шертіңіз.

L-BOXX шертілгенде шаң соруға болмайды. Шансорғыш салмағы жоғары жылжытылады. Шансорғыш құлауы мүмкін. Жақақаттану мен зақымдану қаупі бар.

▶ Шансорғышты шертілген L-BOXX түтқасынан көтермеңіз. Шансорғыш L-BOXX түтқасы үшін ете ауыр болып табылады. Жаракаттану мен закымдану қаупі бар.

Пайдалану

▶ Курылғыны реттеу, жабдық бөлшектерін алмастыру немесе шаңсорғышты алып қоюдан алдын айырды розеткадан шығарықыз. Осы сақтық шарасы шаңсорғыштың байқаусыз қосылуына жол бермейді.

Пайдалануға ендіру

Желі куатына назар аударыңыз! Ток көзінің куаты шаңсорғыштың зауыттық тактайшасындағы мәліметтерге сай болуы кажет. 230 В деп белгіленген

зарядтау куралдарын 220 В шамасында да пайдалануга болады.

▶ Еліцізде денсаулыкça зиянды шандар бойынша колданылатын ереже/зандар туралы мәлімет алыңыз.

Шансорғышты төмендегі материалдарды сору үшін пайдалануға болады:

– Шектік мәні ≥ 0,1 мг/м ^3 болған шаң Шаңсорғышты ешкашан жарылу қаупі бар аймактарда пайдаланбаңыз.

Онтайлы сору куатын камтамасыз ету ўшін сорғыш шлангіні (27) шансорғыштың жоғарғы белігінен (13) толық алыңыз.

Курғақ copу

Жиналған шанды сору

– Ауа ағынын реттегішті (6) пайдаланылған шланг диаметріне сай реттеңіз.

- Шансорғышты іске қосу үшін, жұмыс режимдерін ауыстырып-қосқышты (7) "Сору" белгісіне жылжытыңыз.

- Шансорғышты өшіру үшін, жұмыс режимдерін ауыстырып-қосқышты (7) "Өшіру" белгісіне жылжытыңыз.

Шансорғыш ауа ағынын бақылау құралымен жабдықталған. Ауа ағынын бақылау құралы "Сору" жұмыс режимінде 20 м/с шамасына реттелген, бүл ауа ағынын реттегіштің (6) күйіне байланысты болмайды.

Егер бүл мән төмендесе, мысалы, сорғыш шлангіdegі сорылған, толған шаң қабы немесе қосылған жалпақ қатпарлы сүзгі себебінен, дыбыстық сигнал беріледі. Бүл жағдайда шаңсорғышты өшіріп, "Ақаулықтарды жою" тарауында сипатталғандай тексеріңіз.

Жумыс істеп турған электр құралдарынан шыққан шанды сору (G суретін қараңыз)

Ауа болмеге шыкса бөлмеде жетерлік ауа алмасу көрсеткіші (L) болуы керек. Тиісті заңдарға назар аударыңыз.

Шансорғышқа жерге қосылған розетка (5) кіріктірілген. Осы жерге сыртқы электр құралын жалғауға болады. Жалғанған электр құралының максималды рүқсат етілген қосылым қуатына назар аударыңыз.

Сору орнында жеткілікті шаңның тасымалдануын қамтамасыз ету үшін ауа ағыны қосылған электр құралы үшін минималды ауа ағынынан кем болмауы керек.

Шланг диаметрі Ауа ағынының реттелген
	мәні
35 мм 57,9 м	^3 /caf
22 мм 41,2 м	^3 /caf
15 мм 12,7 м	^3 /caf

– Ауа ағынын реттегішті (6) пайдаланылған шланг диаметріне сай реттеңіз.
- Сору адаптерін (25) орнатыңыз (караныз „Сору адаптерін орнату“, Бет 182).

184|Қазақ

- Сору адаптерін (25) электр құралының сору штуцеріне салыңыз.

Нускау: сорғыш шлангіге ауа кірісі аз болған электр құралдарымен жұмыс істегенде (мысалы, жұқа ара, ажарлағыш т.б.), косымша ауа саңылауы (26) сору адаптерінде (25) ашық болуы тиіс. Тек осылайша сүзгіні автоматты түрде тазалау функциясы ақаусыз жұмыс істеуі мүмкін.

Ол үшін қосымша ауа саңылауының (26) үстіндегі сақинаны саңылау барынша ашылғанша бұраңыз.

– Шансорғыштың іске қосу/төктату автоматикасын іске қосу үшін жұмыс режимдерін ауыстырып-қосқышты (7) "Іске қосу/төктату автоматикасы" белгісіне орнатыңыз.

Осы жумыс режимінде ауа ағыны реттегіштері (6) параметрге сәйкес электрондық түрде бақыланады. Дұрыс тандалған параметрде жеткілікті шаң тасымалдануы қамтамасыз етіледі.

- Шансорғышты қолданыска енгізу үшін розеткаға (5) жалғанған электр құралын іске қосыңыз. Шансорғыш автоматты түрде іске қосылады.

– Электр күралын ешіріп, соруды токтатыңыз. Іске қосу/токтату автоматикасы сорғыш шлангіде қалған шанды сорып шығару үшін 15 секундқа дейін қосымша жұмыс істейді.

– Шансорғышты өшіру үшін, жұмыс режимдерін ауыстырып-қосқышты (7) "Өшіру" белгісіне жылжытыңыз.

①

Егер дыбыстық сигнал берілсе, шансорғышты "Ақаулықтарды жою" тарауында сипатталғандай тексеру керек.

Ылғалды шаң сору (Н суретін қараңыз)

▶ Шансорғышпен бензин, май, алкоголь, еріткіштер сияқты жанғыш немесе жарылатын суйықтықтарды сормаңыз. bstық немесе жанатын шандарды сормаңыз. Жарылу қаупі бар бөлмелерде шансорғышты пайдаланбаныз.

Шандар, булар немесе сүйықтықтар жануы немесе жарылуы мүмкін.

▶ Шансорғышты сорғы ретінде пайдалануға болмайды. Шансорғыш ауа және су қоспасын соруға арналған.

Нускау: эткізу деңгейіне қойылатын талаптар (L шаң класы) күрғақ сору функциясы үшін ғана расталды.

Ылғал шаңсору алдындаңы жұмыс қадамдары

– Кажет болса, кокыс кабын (29) немесе шаң жинағыш капты шығарып алыңыз.

Нускау: су мен катты заттек косындысын сору кезінде оңай кокыска тастау ушін ылғал сүзгі кабын (керек-жарак) пайдаланыңыз, ол сүйықтықты катта заттектерден ажыратады.

– Резенке жиекті (32) едендік саптамаға (34) орнатыңыз (қараңыз „Резенке жиекті орнату (ылғалды сору) (Е суретін қараңыз)“, Бет 183).
– Сузгіні автоматы түрде тазалау (AFC) функциясын өшіріңіз (қараңыз „Сузгіні автоматы түрде тазалау (I суретін қараңыз)“, Бет 184).

– Шансорғышты іске қосу үшін жұмыс режимдерін ауыстырып-қосқышты (7) "Сору" белгісіне жылжытыңыз.

Шансорғыш толтыру деңгейінің датчиктерімен (40) жабдықталған. Максималды толтыру бийктігіне жетсе, шансорғыш өшеді. Жұмыс режимдерін ауыстырып-қосқышты (7) "Өшіру" белгісіне жылжытыңыз.

Нускау: ток өткізбейтін сүйыктыктарды сору кезінде (мысалы, бүрғылау эмульсиясы, майлар) шансорғыш контейнердің толы күйінде өшпейді. Толтыру деңгейін жүйелі түрде тексеру және контейнерді дер кезінде босату керек.

Ылғал шаң сору кезінде дыбыстық сигнал берілсе, шансорғыштың жұмыс қауіпсіздігі төмендемейді.

Акаулыкты жою үшін ешкандай шара қолдану қажет емес.

– Шансорғышты өшіру үшін жұмыс режимдерін ауыстырып-қосқышты (7) "Өшіру" белгісіне жылжытыңыз.
– Ағызу шлангісін (23) ұстағышынан суырып, кір суды ағызу шлангісі арқылы ағызыңыз.
– Шаңсорғышты тасымалдау үшін тығынды (2) шланг патронына (3) бұрал бекітіңіз.
-Контейнерді (1) босатыңыз.

Ылғал шаң сорғаннан кейін зең басудың алдын алу үшін:

– Жалпак қатпарлы сүзгіні (30) шығарып, оны жақсылап кептіріңіз.
– Шансорғыштың жоғарғы белігін (13) алып, сүзгі каптамасын (39) ашыңыз және екеуін де жақсылап кептіріңіз.

Сүзгіні автоматты түрде тазалау (І суретін қараңыз)

Сүзгіні автоматы түрде тазалау (AFC = Automatic Filter Cleaning) кезінде жалпак қатпарлы сүзгі (30) бүкіл 15 секунд бойы ауа сокқысы арқылы тазаланады (импульстік шуыл).

Сору куаты жеткіліксіз болса, сүзгіні тазалау қажет.

Сузгі тазалауды жүйелі түрде пайдалану аркасында сүзгінің пайдалану мерзімі үзарады.

Сүзгінің оңтайлы пайдалану мерзіміне қол жеткізу үшін сүзгіні автоматты түрде тазалау функциясын тек ерекше жағдайда ғана өшіріңіз, мысалы, таза сүйықтықты сору немесе қағаз сүзгі қабын пайдалану кезінде.

Беті ластанған жалпак қатпарлы сүзгі толықтай жұмыска қабілетті. Жалпак қатпарлы сүзгіні қағып немесе үрлеп тазарту керек емес және мұндай әрекеттерден сүзгіге зақым тиюі мұмкін.

Нускау: сүзгіні автоматы түрде тазалау функциясы зауытта қосылады.

Сузгіні автоматты түрде тазалау функциясын тек құрылғы қосулы болғанда қосуға/өшіруге болады.

- AFC функциясын ажырату

AFC түймесін (9) басыңыз. Бақылау жарықдиоды (38) өшеді.

- AFC функциясын іске қосу

AFC түймесін (9) басыңыз. Бақылау жарық диоды (38) жасыл түспен жанады.

Техникалық күтім және қызмет көрсету

Кызмет көрсету және тазалау

▶ Курылғыны реттеу, жабдық бөлшектерін алмастыру немесе шаңсорғышты алып қоюдан алдын айырды розеткадан шығарықыз. Осы сақтық шарасы шаңсорғыштың байқаусыз қосылуына жол бермейді.
Дурыс және сенімді істеуі үшін шаңсорғыш пен желдеткіш саңылауларын таза ұстаңыз.
▶ Шансорғышты күту немесе тазалауда шантүтқыш маскасын киіңіз.

Егер байланыс сымын алмастыру кажет болса, кауіпсіздіктің төмендеуіне жол бермеу үшін осы жұмыс тек Bosch компаниясы немесе Bosch электр құралдары бойынша өкілетті қызмет көрсету орталықтарында жүргізілуі тиіс.

Шансорғышты қызмет көрсететін қызметкерлер мен өзге адамдарға қауіп тудырмайтын ретте ажырату, тазалау және қызмет көрсету керек. branchingimal тәукелдерге жол бермеу үшін, шансорғышты бөлшектеу алдында тазалау керек. Шансорғышты бөлшектеу жұмысы еткізілетін бөлме жақсы желдетілуі керек. Қызмет көрсету кезінде жеке қорғаныс жабдығын киіңіз. Қызмет көрсеткен соң қызмет көрсету аймағын тазалау керек.

Жылына бір рет өндіруші немесе тапсырыс алған адам сүзгінің зақымдалуы, шансорғышқа ауа кірмейтіндігі және бақылау құрылғысының жұмыс істеуі сияқты шаңға қатысты тексеру жұмыстарын орындауы қажет. Ластанған ортада түрған М класындағы шансорғыштардың сыртқы жағы және барлық машина бөліктері тазаланып, герметиклен өнделуі тиіс. Қызмет көрсету және жәндеу жұмыстарын орындау кезінде тазаланбайтын бөліктерді алып тастау керек. Бүл бөліктерді еткізбейтін қаптарда қалдыктарды жою бойынша қолданылатын заңдарға сай тастау керек.

Жалпак қатпарлы сүзгіні шығару/алмастыру (J1–J2 суреттерін қараңыз)

Сору куаты сүзгі күйіне байланысты болады. Сүзгіні жүйелі түрде тазалаңыз.

Зақымдалған жалпак қатпарлы сүзгіні (30) дереу алмастырыңыз.

– Пластинаны (20) тартып, сүзгі каптамасын (39) ашыңыз.
– Жалпак қатпарлы сүзгіні (30) қалқасынан ұстап, оны жоғары қарай шығарыңыз.
– Жалпак қатпарлы сүзгіні (30) шығару кезінде түсетіншаң мен кірді ылғалды шүберекпен сүзгі қаптамасының (39) жиегінен кетіріңіз. ПЭС және ПТФЭ жалпак қатпарлы сүзісін су ағынының астында шаюға болады.
– Жаңа немесе тазаланған жалпак қатпарлы сүзгіні (30) орнатып, оның берік және дұрыс орнатылғанына көз жеткізіңіз.
– Сүзгі каптамасын (39) қайтадан жауып қойыңыз (шерту дыбысымен тірелуі тиіс).

– Контейнерді (1) стандартты выскаланбайтын тазалау құралымен тазалап кептіріңіз.

Толтыру деңгейінің датчиктерін тазалау (К суретін қараңыз)

Толтыру деңгейінің датчиктерін (40) кажетінше тазалаңыз.

– Кулыптарды (15) ашып, шансорғыштың жоғарғы бөлігін (13) шығарып алыңыз.

– Толтыру деңгейінің датчиктерін (40) жүмсақ шуберекпен тазалаңыз.

– Шансорғыштың жоғары белігін (13) орнатып құлыптарды (15) жабыңыз.

Сактау мен тасымалдау

Сақтау (L суретін қараңыз)

– Желілік кабельді кабель устағышына (14) ораңыз.
– Керек-жарактарды өзінің арнайы ұстағыштарына салыңыз: сору кұбырларын (35) - (22) ұстағыштарына, тесік қондырманы (31) - (21) ұстағышына, едендік саптаманы (34) - (24) ұстағышына.
– Сорғыш шланг ұстағышының (4) ілімді таспасын ашып, сорғыш шлангіні (27) шаңсорғыш жоғарғы белігінің айналасынан ұстағышқа (4) салыңыз. Ілімді таспаларды қайта іліңіз.
- L-Вохх қорабын патрондарына (11) шертіңіз.
– Шансорғышты күрғақ бөлмеге қойыңыз және рүқсатсыз пайдаланудан қорғаңыз.
– Баскару дөңгелектерін (18) бекіту үшін баскару дөңгелектерінің тежегішін (17) төмен басыңыз.

Тасымалдау (М суретін караңыз)

– Шансорғышты тасымалдау үшін тығынды (2) шланг патронына (3) бұрап бекітіңіз.
– Шансорғышты тек түтқасынан (10) устап тасымалдаңыз.
– Бағыттайтын қапсырманы (12) пайдаланып, шансорғышты жылжытыңыз немесе шансорғышты баскыш алаңының үстінен тартыңыз.

186|Қазақ

Акаулыктарды жою

▶ Егер ақаулық пайда болса, (мысалы, сүзгі бұзылған болса) шансорғышты дерев өшіру керек

болады. Кайта іске қосудан алдын ақаулықты жою керек.

Акаулық Шешім

Сору турбинасы жұмыс істемей түр. – Желілік кабельді, желілік ашаны, сақтандырғышты, розетканы және толтыру деңгейінің датчиктерін (40) тексеріңіз.
Сору турбинасы өшеді.	– Контейнерді (1) босатыңыз.
Сору турбинасы контейнер босатылғаннан кейін де жұмыс істемей түр.	– Шаңсорғышты өшіріп, 5 секунд күтіңіз, 5 секунд өткеннен кейін қайта қосыңыз.
	– Толтыру деңгейінің датчиктерін (40) және датчиктердің (40) бос орнын қылшақлен тазалаңыз.
Сору қуаты темендеді.	– Сору саптамасын, сору құбырын (35), сорғыш шлангіні (27) немесе жалпақ қатпарлы сүзгіні (30) жиналып қалған кірден тазартыңыз.
	– Қоқыс қабын (29) немесе шаң жинағыш қапты алмастырыңыз.
	– Сүзгі қаптамасын (39) дұрыс бекітіңіз.
	– Шаңсорғыштың жоғарғы бөлігін (13) дұрыс орнатып, құлыптарын (15) жауып қойыңыз.
	– Жалпақ қатпарлы сүзгіні (30) алмастырыңыз.
Шаң сору кезінде шаң шығып жатыр	– Жалпақ қатпарлы сүзінің (30) дұрыс орнатылғанын тексеріңіз.
	– Жалпақ қатпарлы сүзгіні (30) алмастырыңыз.
Өшіру автоматикасы (ылғал шаң сору) жұмыс істемей түр.	– Толтыру деңгейінің датчиктерін (40) және датчиктердің (40) бос орнын қылшақлен тазалаңыз.
	Сүйықтықтар ток өткізбейтін болса немесе көбік пайда болса, өшіру автоматикасы жұмыс істемейді.
	– Толтыру деңгейін жүйелі түрде бақылаңыз.
Дыбыстық ескерту сигналы беріледі.	Тым төмен сору қуаты орнатылған.
	– Сору қуатын реттегішті (8) жоғарырақ мәнге орнатыңыз.
	Дұрыс емес шланг диаметрі орнатылған.
	– Ауа ағынын реттегішті (6) сору шлангінің дұрыс диаметріне сәйкес орнатыңыз.
	Сорғыш шланг (27) бітелген немесе буктелген.
	– Бітелісті немесе бүктелуді кетіріңіз.
	Қоқыс қабы/шаң жинағыш қап толып кетті.
	– Қоқыс қабын (29) немесе шаң жинағыш қапты алмастырыңыз.
	Жалпақ қатпарлы сүзгі (30) ластанған.
	– Жаопақ қатпарлы сүзгіні тазалаңыз немесе қажет болса, алмастырыңыз.
	Жалғанған электр құралы арқылы жеткілікті ауа ағыны өтпей жатыр.
	– Қосымша ауа саңылауын (26) сору адаптерінде (25) ашыңыз: сору адаптеріндегі сақинаны қосымша ауа саңылауы толығымен ашылғанша бұрап тұрыңыз.
	– Бар болса: электр құралының қосымша ауа саңылауын ашыңыз.
	Бақылау электроникасы қате жұмыс істеп түр.
	– Bosch өкілетті сервистік орталығына хабарласыңыз.

Акаулык Шешім

Сүзгіні автоматы түрде тазалау функциясы жұмыс істемей түр.	– Сүзгі тазалау функциясын іске қосыңыз (АFC түймесін (9) басыңыз).
	– Сорғыш шлангіні (27) жалғаныз.
Сүзгіні автоматы түрде тазалау функциясын өшіру мүмкін емес.	– Bosch өкілетті сервистік орталығына хабарласыңыз.
Сүзгіні автоматы түрде тазалау функциясын қосу мүмкін емес.	– Bosch өкілетті сервистік орталығына хабарласыңыз.

Керек-жарактар

Керек-жарак нөмірі
Қағаз сүзгі қабы (құрғақ) 2 607 432 035
Тоқымалы сүзгі қабы (құрғақ) 2 607 432 037
Ылғал сүзгі қабы (ылғалды) 2 607 432 039
Қоқыс қабы (ПЭ) (құрғақ/ылғалды)	2 607 432 043

Тутынушыға қызмет көрсету және пайдалану кеңестері

Қызмет көрсету шеберханасы өнімді жөндеу және қүту, сондай-ак қосалқы бөлшектер туралы сурақтарға жауап береді. Жарылу сызбалары мен қосалқы бөлшектер туралы мәліметтерді төменdegі мекенжайда табасыз:

www.bosch-pt.com

Bosch бағдарламасы кеңес тобы біздің өнімдер және олардың керек-жарактары туралы сұрақтарыңызға жауап береді.

Сурактар кою және косалқы бөлшектерге тапсырыс беру кезінде міндетті түрде өнімдің зауыттық тактайшасындағы 10-санды өнім нөмірін жазыңыз.

Өндіруші талаптары мен нормаларының сақталуымен электр құралын жәндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек "Роберт Бош" фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолмен әкелінген өнімдерді пайдалану қауіпті, денсаулығыңызға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.

Қазақстан

Тутынушыларға кеңес беру және шағымдарды қабылдау орталығы:

"Роберт Бош" (Robert Bosch) ЖШС

Алматы к.

Қазақстан Республикасы 050012

Муратбаев к., 180 уй

"Гермес" БО, 7 кабат

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Сервистік қызмет көрсету орталықтары мен қабылдау пунктерінің мекен-жайы туралы толық және өзекті ақпаратты Ciz: www.bosch-professional.kz ресми сайттан ала аласыз

Кэдеге жарату

Шаңсорғышты, оның жабдықтары мен қаптамасын қоршаған ортаны қорғайтын кәдеге жарату орнына тапсыру қажет.

Шансорғышты үй қоқысына тастамаңыз!

Тек қана ЕО елдері үшін:

Электр және электрондық ескі құралдар

бойынша Еуропа 2012/19/EU ережесі және мемлекеттік зандарға сайкес пайдалануға жарамсыз электр құралдары бөлек жиналып, кәдеге жаратылуы қажет.

Română
