РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GAS 55 M AFC Professional BOSCH

Прочетете внимателно всички указания и инструкции за безопасност. Пропуски при спазването на инструкциите за безопасност и указанията за работа могат да имат за пос-

Съхранявайте тези указания на сигурно място.

▶ Тази прахосмукачка не е предназначена за ползване от деца и лица с ограничени физически, сензорни или душевни способности или лица без достатъчно знания и опит. В противен случай съществува опасност от неправилно ползване и трудови злополуки.
- Контролирайте децата. Така гарантирате, че деца няма да играят с прахосмукачката.

ПРЕДУПРЕЖ- Никога не засмуквайте съдържа- ДЕНИЕ щи азбест материали. Азбестът е канцерогенен.

ПРЕДУПРЕЖ-Използвайте прахосмукачката ДЕНИЕ само ако сте получили достатьч- но информация за употребата на

прахосмукачката, за материалите, които ще се из- смукват и за тяхното безопасно отстраняване. Запоз- наването с функциите на прахосмукачката намалява грешките при ползването им, както и опасността от нара- нявания.

ПРЕДУПРЕЖ-ДЕНИЕ Прахосмукачката е подходяща за изсмукване само на сухи ма- териали и чрез подходящи мерки

и за изсмукване на течности. Проникването на течност увеличава опасността от токов удар.

качката в помещения с повишена опасност от експлозии. Праховете, парите или течностите могат да се възпламенят или да експлодират.

ПРЕДУПРЕЖ- Използвайте контакта само за предвидените в ръководството за експлоатация цели.

ПРЕДУПРЕЖ- Ако започне да излиза пяна или вода, незабавно изключете пра- хосмукачката и изпразнете кон-

тейнера. В противен случай прахосмукачката може да бъде повредена.

▶ ВНИМАНИЕ! Складирането на прахосмукачката трябва да става само в закрити помещения.
ВНИМАНИЕ! Почиствайте сензорите за ниво на пълнене за течности редовно и проверявайте, дали не са повредени. В противен случай функцията може да се увреди.
Ако се налага използването на прахосмукачката във влажна среда, използвайте предпазен прекъсвач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар.
▶ Включвайте прахосмукачката само към правилно заземени захранващи мрежи. Контактът и евентуално ползван удължителен захранващ кабел трябва да имат изправен предпазен проводник.
▶ Винаги преди ползване проверявайте прахосмукачката, захранващия кабел и щепсела. Не използвайте прахосмукачката, ако установите повреди. Не се опитвайте сами да отваряте прахосмукачката и допускайте ремонти да бъдат извършвани само от квалифицирани техници и само с използване на оригинални резервни части. Повреди в прахосмукачката, захранващия кабел и щепсела водят до увеличена опасност от токов удар.
▶ Не прегазвайте или не притискайте захранващия кабел. Не дърпайте кабела, за да извадите щепсела от контакта или да премествате прахосмукачката. Повредени захранващи кабели увеличават риска от токов удар.
▶ Преди да извършвате техническо обслужване или да почиствате прахосмукачката, преди извършване на настройки по уреда, смяна на аксесоари или оставяне на прахосмукачката, изваждайте кабела от контакта. Тази предпазна мярка предотвратява включването на прахосмукачката по невнимание.
▶ Осигурявайте добро проветрение на работното си място.
Допускайте ремонтът на прахосмукачката да бъде извършван само от квалифициран персонал и с използване на оригинални резервни части. С това се гарантира запазване на функциите, осигуряващи безопасността на електроинструмента.

ПРЕДУПРЕЖ- Прахосмукачката съдържа вреден за здравето прах. Възлагайте дейностите по изпразване и под-ДЕНИЕ

дръжка, вкл. отстраняването на събирателния контейнер за прах, само на специалисти. Необходимо е съответното защитно оборудване. Не използвайте прахосмукачката без цялостна филтърна система. В противен случай застрашавате здравето си.

▶ Преди включване се уверявайте, че шлангът е в изрядно състояние. При това не демонтирайте шланга от прахосмукачката, за да не изпадне неволно прах. В противен случай съществува опасност от вдишване на прах.
▶ Не сядайте върху прахосмукачката. Можете да я повредите.

▶ Бъдете внимателни при ползване на захранващия кабел и шланга. Можете по невнимание да създадете опасни ситуации за други лица.
▶ Не почиствайте прахосмукачката с директна водна струя. Проникването на вода в горната част на прахосмукачката увеличава опасността от токов удар.

СИМВОЛИ

Символите по-долу могат да бъдат важни за правилната експлоатация на Вашата прахосмукачка. Запомнете символите и тяхното значение. Правилното интерпретиране на символите ще Ви помогне да ползвате прахосмукачка- та по-добре и по-сигурно.

Символи и тяхното значение

ПРЕДУПРЕЖДЕНИЕ! Прочетете внимателно всички указания и инструкции за безопасност. Пропуски при спазването на инструкциите за безопасност и указанията за работа могат да имат за последние токов удар, пожар и/или тежки травми.

M ! i M

Прахосмукачка от прахови клас М съгласно IEC/EN 60335-2-69 за сухо засмукване на опасни за здравето прахове с гранична стойност на експозиция ≥ 0,1 mg/m³

ПРЕДУПРЕЖДЕНИЕ! Прахосмукачката съдържа вреден за здравето прах. Възлагайте дейностите по изпзване и поддръжка, вкл. отстраняването на събирателния контейнер за прах, само на специалисти. Необходимо е съответното защитно оборудване. Не използвайте прахосмукачката без цялостна филтърна система. В противен случай застрашавате здравето си.

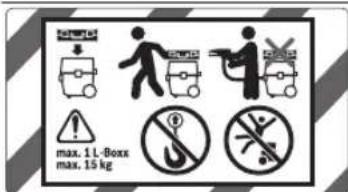

max. 1 L-Boxx max. 15 kg

За транспортиране на прахосмукачката и за пестящо място съхранение на принадлежностите и/или електроинструмента можете да закачите върху горната част на прахосмукачката L-Вохх.

Не смучете със закачена L-Вохх. Точката на тежестта на прахосмукачката се премества нагоре. Прахосмукачката може да се преобърне. Има опасност от нараняване и повреда.

Закачайте максимум само един L-Вохх.

Теглото на L-Вохх заедно със съдържанието не бива да превишава 15 kg.

Не закачайте прахосмукачката за кранова кука, напр. за транспортиране. Прахосмукачката не може да се пренася с кран. Има опасност от нараняване и повреда.

Старт/стоп автоматика Изсмукване на падащите прахове от работещи електроинструменти Прахосмукачката автоматично се включва и се изключва с времево забавяне Изключване

Символи и тяхното значение

	1	СмученеИзсмукване на насъбрани прахове
	15	Следене на обемния поток за диаметър на шланга от 15 mm
	22	Следене на обемния поток за диаметър на шланга от 22 mm
	35	Следене на обемния поток за диаметър на шланга от 35 mm
	Min/Max	Безстепенно регулиране на силата на изсмукване:– максимальна смукателна мощност за приложения с голямо образуване на прах– намалена смукателна мощност за приложения с малко образуване на прах и напр. за регулиране на засмукващата сила между свързвания електроинструмент и повърхността на детайла (напр. при шлайфане)
	AFC	Автоматично почистване на филтъра (AFC = Automatic Filter Cleaning)

max. 2200 W min. 100 W

Данни за допустимата мощност на свързване за електроинструмент (специфични за отделните държави)

Описание на продукта и дейността

Предназначение на електроинструмента

Уредът е предназначен за събиране, засмукване и изх-върляне на дървени стружки, както и на негорима суха прах, негорими течности и водно-въздушна смес. Пра- хосмукачката е изпитана и сертифицирана и съответства на противопрахов клас М. Тя е подходяща за повишените натоварвания при професионално ползване, напр. в за- наятчийски и индустриални цехове и работилници. Прахосмукачките от прахови клас М съгласно IEC/EN 60335-2-69 могат да се използват само за засмукване и изсмукване на опасни за здравето прахове с гранична стойност на експозиция ≥ 0,1 mg/m³.

Използвайте прахосмукачката само след като сте се запознали и можете да използвате без ограничения всичките й функции или сте получили съответните указания за това.

Изобразени елементи

Номерирането на изобразените компоненти се отнася до фигурите на прахосмукачката на графичните страници.

(1) Контейнер
(2) Капак на отвора за входящата въздушна струя
(3) Щуцер за шланга

(4) Държач за шланга
(5) Контакт за електроинструмент
(6) Регулатор за обемния поток
(7) Превключвател за режима на работа
(8) Регулатор на мощността на засмукване
(9) AFC бутон
(10) Ръкохватка за пренасяне
(11) L-Boxx приставка
(12) Дръжка за теглене
(13) Капак на прахосмукачката
(14) Държач за захранващия кабел
(15) Скоби за захващане на капака на прахосмукачката
(16) Водещо колело
(17) Спирачка на управляващите колелца
(18) Управляващо колелце
(19) Дръжка на управляващите колелца
(20) Затварящо езиче на филтърния капак
(21) Държач за дюза за фуги/огъната дюза
(22) Държач за тръбите
(23) Изпускателен шлаух
(24) Държач за дюза за под

200 | Български

(25) Адаптер за прахоулавяне

(26) Отвор за грешен въздух

(27) Шланг на прахосмукачката

(28) Извита дюза

(29) Тъкана торба за отпадъци

(30) Плосък филтър (PES)

(31) Дюза за фуги

(32) Гумено уплътнение

(33) Лента с четки

(34) Дюза за под

(35) Тръба за изсмукване

(36) Присъединяване за държач на шланга на прахосмукачката

(37) Копче за натискане

(38) Контролен светодиод

(39) Капак на филтъра

(40) Сензори за степента на запълване

Технически данни

Прахосмукачка за мокро/сухо засмукване		GAS 55 M AFC
Каталожен номер		3 601 JC3 3..
Номинална консумирана мощност	W 1200
Честота Hz 50–60
Обем на контейнера (бруто) I 55
Нетен обем (течност) I 40
Обем на прахоуловителната торба	I	27
макс. вакуум A)
– Прахосмукачка hPa 230
– Турбина hPa 254
макс. обемен поток A)
– Прахосмукачка I/s		36
	m3/s	0,036
– Турбина I/s		74
	m3/s	0,074
макс. смукателна мощност W 1380
Площ на нагънатия филтър m	2	0,615
Прахов клас M
Маса съгласно EPTA-Procedure 01:2014	kg 16,2
Клас на защита /I		⊕

Прахосмукачка за мокро/ сухо засмукване GAS 55 M AFC

Вид защита

IPX4

A) измерено с шланг на прахосмукачката ∅ 35 mm и 3 m дължи- на
Данните важат за номинално напрежение [U] от 230 V. При отклоняващи се напрежение и при специфични за отделни изпълнения тези данни могат да варират.

Номинално нап-режение	максимална мощност	минимална мощ-ност
230 V	2200 W 100 W

Данни за допустимата мощност на свързване за електроинструмент.
При други специфични за страните модели тези стойности могат да се отклоняват. Моля, спазвайте данните върху щепсела на прахосмукачката.

Информация за излъчван шум и вибрации

Стойностите на емисии на шум са установени съгласно EN 60335-2-69.

Равнището А на звуковото налягане на шума, генериран от прахосмукачката, обикновено е 70 dB(A). Неопределеност K = 3 dB. По време на работа нивото на шума може да надхвърли 80 dB(A).

Пълната стойност на вибрациите a_n (векторната сума по трите направления) и неопределеността К са определени съгласно EN 60335-2-69: a_n<2,5 m/s^2 , K = 1,5 m/s ^2 .

Монтиране

▶ Преди да извършвате каквито и да е дейности по прахосмукачката, изключвайте щепсела от контакта.

Монтиране на държача за шланга на прахосмукачката (вж. фиг. А)

– Избутайте държача (4) за шланга на прахосмукачката отгоре в предвидените за това присъединявания (36) докато не се фиксира.

Монтиране на шланг на прахосмукачката (вж. фиг. В)

– Поставете шланга на прахосмукачката (27) на щущера (3) и го завъртете до упор по посока на часовниковата стрелка.

Указание: Вследствие на триенето на праха в шланга и дюзите по време на работа се образува електростатичен заряд, който потребителят може да усети под формата на статичен разряд (в зависимост от условията в средата за работа и индивидуалната чувствителност).

Като цяло Bosch препоръчват антистатичен шланг на пра- хосмукачката (принадлежност) при смучене на фини пра- хове и сухи материали.

Монтиране на принадлежности за смучене (вж. фиг. С)

Шлангът на прахосмукачката (27) е снабден с клипс система, с която принадлежностите (адаптер за прахоулавяне (25), извита дюза (28)) могат да се свързват.

Монтиране на дюзи и тръби

• Вкарайте извитата дюза (28) на шланга (27) докато двата бутона (37) на шланга се захванат с прещракване.
  – Вкарайте след това желания накрайник (дюза за под, дюза за фуги, тръба и др.) върху извитата дюза (28).
• За демонтиране натиснете бутоните (37) навътре и из- теглете един от друг компонентите.

Монтиране на адаптера за прахоулавяне

• Вкарайте адаптера за прахоулавяне (25) на шланга (27) докато двата бутона (37) на шланга се захванат с прещракване.
• За демонтиране натиснете бутоните (37) навътре и из- теглете един от друг компонентите.

Поставяне/изваждане на тъканата торба за отпадъци или прахоуловителната торба (сухо смучене) (вж. фигур. D)

За сухо изсмукване на вещества съгласно клас прах М трябва да се използва тъкана торба за отпадъци (29) или прахоуловителна торба.

Ако се засмукват вещества без или с гранична стойност на излагане ≥ 1 mg/m³ (съгласно клас прах L), може да се смуче директно в контейнера.

Указание: При използването на торба с хартиен филтър трябва задължително, а при използването на торба с филтър с флис е добре да изключите автоматичното почистване на филтъра (AFC) (вж. „Автоматично почистване на филтъра (вж. фигур. I)“, Страница 203).

⚠️ПРЕДУПРЕЖ- Прахосмукачката съдържа вреден за здравето прах. Възлагайте дейностите по изпразвано и пол-

дръжка, вкл. отстраняването на събирателния контейнер за прах, само на специалисти. Необходимо е съответното защитно оборудване. Не използвайте прахосмукачката без цялостна филтърна система. В противен случай застрашавате здравето си.

Поставяне на тъкана торба за отпадъци

– Отворете скобите (15) и извадете горната част на пра- хосмукачката (13).
– Поставете тъканата торба за отпадъци (29) в контейне-ра (1) с отвора напред.
– Изтеглете отвора за пълнене върху присъединителния фланец до вдлъбнатината на фланеца.
– Уверете се, че тъканата торба за отпадъци (29) е легна- ла добре към вътрешните стени на контейнера (1).
– Прехвърлете останалата част от тъканата торба за отпадъци (29) през ръба на коша (1).

– Поставете горната част на прахосмукачката (13) и затворете скобите (15).

Изваждане и затваряне на тъканата торба за отпадъци

– Отворете скобите (15) и извадете горната част на пра- хосмукачката (13).
– Издърпайте цялата тъкана торба за отпадъци (29) на- зад от фланеца.
– Извадете тъканата торба за отпадъци (29) от контейне- ра (1) като внимавате да не я повредите.

При това внимавайте тъканата торба за отпадъци да не допира до присъединителния фланец или други остри ръбове.

– Изтеглете покритието със залепваща лента и залепете тъканата торба за отпадъци.

След това завържете тъканата торба за отпадъци (29) под отвора за пълнене с изтегленото покритие със за-лепваща лента.

Смяна/поставяне на прахоуловителна торба (принадлежност)

• Отворете скобите (15) и извадете горната част на пра- хосмукачката (13).
  – Издърпайте прахоуловителната торба назад от фланеца. Затворете отвора на прахоуловителната торба с капачето й. Извадете така затворената прахоуловителна торба от коша на контейнера (1).
  – Вкарайте нова прахоуловителна торба на фланеца на прахосмукачката. Уверете се, че прахоуловителната торба приляга по цялата си дължина до вътрешната стена на контейнера (1).
  – Поставете горната част на прахосмукачката (13) и затворете скобите (15).

Поставяне на гуменото уплътнение (мокро смучене) (вж. фигур. Е)

Указание: Изискванията към степента на пропускливост (клас на прах М) са доказани само за сухо смучене.

– Повдигнете лентата с четки (33) с подходящ инструмент от подовата дюза (34).
– Поставете гумените уплътнения (32) в дюзата за под (34).

Указание: Структурираната страна на гумените уплътнення трябва да сочи навън.

Отворете L-BOXX (вж. фигур. F)

За транспортиране на прахосмукачката и за пестящо място съхранение на принадлежностите и/или електроинструмента можете да закачите върху горната част на прахосмукачката L-BOXX.

– Притиснете L-BOXX върху присъединяванията (11).

▶ Не смучете със закачена L-BOXX. Точката на тежестта на прахосмукачката се премества нагоре. Прахосмукачката може да се преобърне. Има опасност от нараняване и повреда.
▶ Не носете прахосмукачката за дръжката на закаче- ната L-BOXX. Прахосмукачката е твърде тежка за

202 | Български

дръжката на L-BOXX. Има опасност от нараняване и повреда.

▶ Преди да извършвате техническо обслужване или да почиствате прахосмукачката, преди извършване на настройки по уреда, смяна на аксесоари или оставяне на прахосмукачката, изваждайте кабела от контакта. Тази предназна мярка предотвратява включването на прахосмукачката по невнимание.

▶ Съобразявайте се с напрежението на захранващата мрежа! Напрежението на захранващата мрежа трябва съответства на данните, изписани на табелката на прахосмукачката. Зарядни устройства, обозначени с 230 V, могат да бъдат включвани и към мрежа с напрежение 220 V.
- Информирайте се за валидните нормативни документи/закони относно работа с опасни за здравето прахове във Вашата страна.

Допуска се използването на прахосмукачката за засмук- ване на следните материали:

– Прахове с гранична стойност на експозиция ≥ 0,1 mg/m³

Не се допуска използването на прахосмукачката в помещения с повишена опасност от експлозии.

За да осигурите оптимална степен на засмукване, трябва винаги напълно да развивате шланга (27) от горната част на прахосмукачката (13).

Сухо смучене

Изсмукване на натрупани прахове

– Настройте регулатора на обемния поток (6) на използвания диаметър на шланга.
- За да включите прахосмукачката, завъртете превключвателя за режима на работа (7) до символа "Засмукване".
- За да изключите прахосмукачката, завъртете превключвателя за режима на работа (7) до символа изключено.

Прахосмукачката разполага с датчик за скоростта на въздушния поток. В режим "Засмукване" следенето на обемния поток е настроено твърдо на стойност от 20 m/s независимо от позицията на регулатора на въздушния поток (6).

Ако скоростта на въздушния поток падне под тази стойност, напр. вследствие на натрупали се в шланга замърсявания, вследствие на запълването на прахоуловителната торба или зацапване на плоския нагънат филтър, прозвучава предупредителен звуков сигнал. В такъв случай изключете електроуреда и го проверете, както е описано в раздела "Отстраняване на повреди".

Изсмукване на прахове от работещи електроинструменти (вж. фигур. G)

Когато преминалият въздух попада обратно в помещението, трябва да бъде осигурено достатьчно интензивно обновяване на въздуха в него (L). Спазвайте валидните национални нормативни разпоредби.

В прахосмукачката е вграден контакт с предпазен про- водник (5). В него можете да включите външен електро- инструмент. Спазвайте посочената стойност за максимал- ната мощност на включения в контакта електроинстру- мент.

За да бъде осигурявано достатьчно интензивно засмукване на отделяния прах, дебитът на въздушния поток не трябва да е по-мальк от минимално допустимия за съответния електроинструмент.

Диаметър на шланга Стойност на настройка на обемния поток
35 mm 57,9 m	^3/h
22 mm 41,2 m	^3/h
15 mm 12,7 m	^3/h

– Настройте регулатора на обемния поток (6) на използвания диаметър на шланга.
– Монтирайте адаптер за прахоулавяне (25) (вж. „Монтиране на адаптера за прахоулавяне“, Страница 201).
– Вкарайте адаптер за прахоулавяне (25) в щущера на електроинструмента.

Указание: При работа с електроинструменти, при които дебитьт на въздуха в шланга е малък (напр. прободни три onи, шлифоващи машини и т.н.), трябва да бъде отворен капака на отвора (26) на адаптора (25). Само така може да работи безпроблемно автоматичното почистване на филтъра.

За целта завъртете гривната на отвора (26), докато откие целия отвор.

– За пускане на режим автоматично включване и изключване на прахосмукачката завъртете превключвателя (7) до символа автоматично включване и изключване.

В този режим на работа се следи дебитът на въздушния поток да е съобразно позицията на регулатора (6). Правилната настройка осигурява достатьчно интензивен транспорт на праха.

• За включване на прахосмукачката стартирайте включения в контакта (5) електроинструмент. Прахосмукачката се включва автоматично.
  – Изключете електроинструмента, за да прекратите изсмукването.

Функцията за допълнителен ход на старт/стоп автоматичката продължава до 15 секунди, за да се изсмучат остатъчните прахове от шланга на прахосмукачката.

- За да изключите прахосмукачката, за- въртете превключвателя за режима на работа (7) до символа изключено.

Ако предупредителната лампа започне да мига и се чуе звуков сигнал, прахосмукачката трябва да бъде проверена по процедурата, описана в раздела "Отстраняване на повреди".

He засмуквайте с прахосмукачката леснозапалими или взривоопасни течности, напр. бензин, масло, алкохол, разтворители. Не засмуквайте горещи или леснозапалими прахове. Не работете с прахосмукачката в помещения с повишена опасност от експлозии. Праховете, парите или течностите могат да се възпламенят или да експлодират.
▶ Не се допуска използването на прахосмукачката като водна помпа. Прахосмукачката е предназначена за засмукване на въздушни и водни смеси.

Указание: Изискванията към степента на пропускливост (клас на прах М) са доказани само за сухо смучене.

Работни стъпки преди мокро смучене

– При нужда свалете тъканата торба за отпадъци (29) или прахоуловителната торба.

Указание: За по-лесното изхвърляне на отпадъците при засмукване на смеси от вода и твърди частици използвайте торба с мокър филтър (принадлежност), която отделя твърдите частици от течността.

– Поставете гуменото уплътнение (32) в дюзата за под (34) (вж. „Поставяне на гуменото уплътнение (мокро смучене) (вж. фиг. Е)“, Страница 201).
- Изключете автоматичното почистване на филтъра (AFC) (вж. „Автоматично почистване на филтъра (вж. фигур. I)“, Страница 203).

Засмукване на течности

- За да включите прахосмукачката, завъртете превключвателя за режима на работа (7) до символа "Засмукване".

Прахосмукачката има сензори за степента на запълване (40). Когато бъде достигнато максимальното ниво на запълване, прахосмукачката се изключва. Поставете избирача на режими на работа (7) върху символа "Изключване".

Указание: При засмукване на непроводящи течности (напр. емулися от пробиване, масла и греси) прахосмукачката при пълен контейнер не се изключва. Степента на запълване трябва да се проверява постоянно и контейнерът да се изпразва своевременно.

Ако при мокро смучене прозвучи акустичния предупредителен сигнал, функционалната безопасност на прахосмукачката не е застрашена. Не са нужни мерки за отстраняване на повредата.

• За да изключите прахосмукачката, завъртете превключвателя за режима на работа (7) до символа "Изключено".
  – Изтеглете изпускателния шлаух (23) от неговия държач и оставете мръсната вода да се източи през него.

– Завийте за транспортиране на прахосмукачката затварящата пробка (2) върху присъединяването на маркуча (3).
- Изпразнете контейнера (1).

За избягване на образуване на плесен след мокро смучене:

– Извадете плоския филтър (30) и също го оставете да изсъхне добре.

– Свалете горната част на прахосмукачката (13), отворете капака на филтъра (39) и ги оставете да изсъхнат добре.

Автоматично почистване на филтъра (вж. фигур. I)

При автоматичното почистване на филтъра (AFC = Automatic Filter Cleaning) плоският филтър (30) се почиства на всеки 15 секунди чрез въздушни тласъци (пулсиращ шум).

Най-късно, когато мощността на засмукване намалее забележимо, трябва да се извърши електромагнитно почистване на филтъра.

При редовно използване на филтърното почистване се увеличава експлоатационният живот на филтъра.

За да се постигне идеален експлоатационен живот на филтъра, деактивирайте автоматичното почистване на филтъра само по изключение, напр. при засмукване на чисти течности или при използване на торба с хартиен филтър.

Повърхностно замърсен плосък филтър е напълно функционален. Ръчно почистване на плоския нагънат филтър чрез изтупкване или обдухване не е нужно и филтърът дори може да се повреди така.

Указание: Автоматичното почистване на филтъра е включено фабрично.

Включването/изключването на автоматичното почиства- не на филтъра е възможно само при включен уред.

- Деактивиране на AFC

Натиснете AFC бутона (9).

Контролният светодиод (38) угасва.

- Активиране на AFC

Натиснете AFC бутона (9).

Контролният светодиод (38) свети в зелено.

Поддържане и сервис

Поддържане и почистване

▶ Преди да извършвате техническо обслужване или да почиствате прахосмукачката, преди извършване на настройки по уреда, смяна на аксесоари или оставяне на прахосмукачката, изваждайте кабела от контакта. Тази предпазна мярка предотвратява включването на прахосмукачката по невнимание.
▶ За да работите качествено и безопасно, поддържайте прахосмукачката и вентилационните й отвори чисти.

204|Български

▶ При техническо обслужване и почистване на пра- хосмукачката работете с дихателна маска.

Когато е необходима замяна на захранващия кабел, тя трябва да се извърши в оторизиран сервис за електроин- струменти на Bosch, за да се запази нивото на безопас- ност на Bosch електроинструмента.

При техническо обслужване от потребителя прахосму- качката трябва да бъде разглобявана, почиствана и обс- лужвана, доколкото е възможно, без при това да бъде застрашавано здравето на обслуживащото лице. Преди разглобяване прахосмукачката трябва да бъде почиства- на, за да бъдат предотвратени евентуални опасности. По- мещението, в което прахосмукачката се разглобява, трябва да бъде добре проветрявано. По време на ремонт носете лично защитно оборудване. След техническото обслужване работната площадка трябва да бъде почисте- на.

Не по-рядко от веднъж годишно трябва да се извършва проверка относно противопраховата безопасност от представител на производителя или квалифициран техник, напр. за евентуални повреди на филтъра, непропускливост на прахосмукачката и правилното функциониране на контролния модул.

При прахосмукачки от клас М, които са работили в замърсена среда, трябва да бъдат почистени външните повърхности и всички детайли. При извършването на техническо обслужване или ремонт всички замърсени детайли, които не могат да бъдат почистени в достатъчна степен, трябва да бъдат изхвърляни и заменяни с нови. Такива детайли трябва да бъдат поставяни в непропускащи пликове в съответствие с валидните нормативни документи за изхвърляне на съответните отпадъци.

Изваждане/смяна на плоския филтър (вж. фигур. J1-J2)

Мощността на засмукване зависи от състоянието на фил- търа. Ето защо редовно почиствайте филтъра.

Заменяйте незабавно повредения плосък филтър (30).

– Изтеглете затварящото капаче (20) и отворете капака на филтъра (39).
- Захванете плоския филтър (30) за дръжките и го извадете нагоре.
– Отстранете праха и мръсотията, които са паднали при свалянето на плоския филтър (30), с мокра кърпа от затварящия ръб на капака на филтъра (39). PES и PTFE плоските филтри могат да се промиват под течаща вода.
– Поставете новия, респ. почистения плосък филтър (30) и при това внимавайте да попадне правилно в гнездото си.
- Отново затворете капака на филтъра (39) (трябва да усетите отчетливо прещракване).

Почистване на контейнера

– Периодично измивайте контейнера (1) с обикновен почистващ препарат, в който няма твърди частици и го оставяйте да изсъхне.

Почистване на сензорите за степента на запълване (вж. фиг. К)

При необходимост почиствайте сензорите за степента на запълване (40).

– Отворете скобите (15) и извадете горната част на пра- хосмукачката (13).
– Почистете сензорите за степента на запълване (40) с мека кърпа.
– Поставете горната част на прахосмукачката (13) и зат- ворете скобите (15).

Съхраняване и транспортиране

Съхраняване (вж. фигур. L)

– Навийте захранващия кабел на държача (14).
– Пъхнете принадлежността в предвидените за това държачи: засмукващите тръби (35) в държачите (22), дюзата за фуги (31) в държача (21), дюзата за под (34) в държача (24).
– Отворете еластичните ленти на държача на шланга на прахосмукачката (4) и поставете шланга на прахосмукачката (27) около горната част на прахосмукачката в държача (4).

Отново окачете еластичните ленти.

– Притиснете L-Вохх върху присъединяванията (11).
– Поставете прахосмукачката в сухо помещения и я обезопасете срещу неоторизирана употреба.
– За фиксиране на управляващите колелца (18) натиснете надолу спирачката на управляващите колелца (17).

Транспортиране (вж. фигур. М)

– Завийте за транспортиране на прахосмукачката затварящата пробка (2) върху присъединяването на маркуча (3).
– При пренасяне дръжте прахосмукачката само за ръкохватката (10).
– Използвайте водещата дръжка (12) за бутане на прахосмукачката или за теглене на прахосмукачката през стълби.

Отстраняване на повреди

▶ Ако възникне повреда (напр. пробив на филтъра) прахосмукачката трябва да бъде изключена незабавно. Преди повторно включване повредата трябва да бъде отстранена.

Проблем Помощ

Турбината на прахосмукачката не стартира.

– Проверете захранващия кабел, щепсела, контакта и сензорите за степента на запълване (40).

Избирачът на режими на работа (7) е на "Старт-/Стоп автоматика".

Проблем Помощ

	– Поставете избирача на режими на работа (7) на символа "Смучене", респ.включете свързания към контакта (5) електроинструмент.
Турбината на прахосмукачката сеизключва.	– Изпразнете контейнера (1).
Турбината на прахосмукачката не севключва отново след изправване наконтейнера.	– Изключете прахосмукачката и изчакайте 5 секунди, след 5 секунди включетеотново.
	– Почистете с четка сензорите за степента на запълване (40), както и междин-ното пространство между сензорите за степента на запълване (40).
Силата на засмукване отславва.	– Отстранете блокиранията от дюзата, тръбата (35), шланга (27) или плоскияфилтър (30).
	– Сменете тъканата торба за отпадъци (29) или прахоуловителната торба.
	– Правилно фиксирайте капака на филтъра (39).
	– Поставете правилно горната част на прахосмукачката (13) и затворете скоби-те (15).
	– Сменете плоския филтър (30).
Излизане на прах при смучене	– Уверете се, че плоският филтър (30) е поставен правилно.
	– Сменете плоския филтър (30).
Автоматичното изключване (мокросмучене) не се задейства.	– Почистете с четка сензорите за степента на запълване (40), както и междин-ното пространство между сензорите за степента на запълване (40).
	При непроводящи електричество течности или при образуване на пяна автома-тичното изключване не функционира.
	– Контролирайте постоянно нивото на пълнене.
Прозвучава акустичен предупреди-телен сигнал.	Мощността на засмукване е настроена твърде ниско.
	– Настройте регулатора на мощността на засмукване (8) на по-висока стойност.
	Грешен диаметър на шланга е настроен.
	– Настройте регулатора на обемния поток (6) на правилния диаметър на шлан-га.
	Шлангът на прахосмукачката (27) е запушен или огънат.
	– Отстранете запушването или огъването.
	Тъканата торба за отпадъци/прахоуловителната торба са пълни.
	– Сменете тъканата торба за отпадъци (29) или прахоуловителната торба.
	Плоският филтър (30) е замърсен.
	– Почистете или при нужда сменете плоския филтър.
	Няма достатъчна струя въздух през свързания електроинструмент.
	– Отваряне на отвора (26) на адаптора (25): завъртете пръстена върху адапто-ра докато отворът се отвори напълно.
	– Ако има: отворете отвора за въздух на електроинструмента.
	Дефект на електрониката за следене.
	– Обърнете се към оторизиран сервис за електроинструменти на Бош.
Автоматичното почистване на фил-тьра не работи.	– Активирайте почистването на филтъра (натиснете AFC бутона (9)).
	– Свържете шланга на прахосмукачката (27).
Автоматичното почистване на фил-тьра не може да се изключи.	– Обърнете се към оторизиран сервис за електроинструменти на Бош.
Автоматичното почистване на фил-тьра не може да се включи.	– Обърнете се към оторизиран сервис за електроинструменти на Бош.

Допълнителни приспособления

Номер на принадлежност
Торба с хартиен филтър (сух)	2 607 432 035
Торба с филтър от флис (суха)	2 607 432 037
Торба с мокър филтър (мокра)	2 607 432 039
Тъкана торба за отпадъци (РЕ)(суха/мокра)	2 607 432 043

Клиентска служба и консултация относно употребата

Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относно резервни части. Покомпонентни чертежи и информация за резервните части ще откриете и на: www.boschpt.com

Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите продукти и техните аксесоари.

Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изписан на табелката на уреда.

България

Robert Bosch SRL

Тел.: [phone] (Български)

Прахосмукачката, принадлежностите й и опаковките трябва да се предават за оползотворяване на съдържащите се в тях вторични суровини.

Не изхвърляйте прахосмукачката при битовите отпадъци!

Само за страни от ЕС:

Съгласно Европейска директива 2012/19/EC относно отпадъци от електрическо и електронно оборудване и утвърждаването й от националното законодателство прахосмукачки, които не могат да се използват повече, трябва да се събират отделно и да бъдат предавани за оползотворяване на съдържащите се в тях суровини.

Македонски

(13) Горен дел на всисувачот

(14) Држач за кабел

Притиснете го AFC-копчето (9).

Притиснете го AFC-копчето (9).

Контролната LED светилка (38) свети зелено.

Одржување и сервис

Одржување и чистење
