LIETOŠANAS INSTRUKCIJA GAS 55 M AFC Professional BOSCH

Drošības noteikumi vakuumsūcējiem

Izlasiet drošības noteikumus un norādijumus lietošanai. Drošības noteikumu un norādījumu neievērošana var izraisit aizdegšanos un būt par cēloni elektriskajam

triecienam vai nopietnam savainojumam.

Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai.

- Šis vakuumsūcējs nav paredzēts, lai to lietotu bērni un personas ar ierobežotām fiziskajām, sensorajām vai garīgajām spējām vai ar nepietiekošu pieredzi un zināšanām. Pretējā gadījumā pastāv savainošanās briesmas izstrādājuma nepareizas lietošanas dēļ.

▶ Uzraugiet bērnus. Tas Įaus nodrošināt, lai bērni nerotalātos ar vakuumsūcēju.

BRĪDINĀJUMS

Neuzsūciet azbestu saturošas vielas. Azbestam piemīt kancerogēnas ipašības.

BRĪDINĀJUMS

Lietojiet vakuumsūcēju tikai tad, ja Jūsu rīcībā ir pietiekoši daudz informācijas par tā lietošanu, par

uzsūcamajām vielām un par šo vielu drošu utilizēšanu. Rūpīgi iepazīstoties ar izstrādājumu, samazinās nepareizas apiešanās un savainošanās risks.

BRĪDINĀJUMS

Vakuumsūcējs ir paredzēts sausu vielu uzsūkšanai, taču, veicot vajadzigus pasākumus, to var

lietot ari škidrumu uzsūkšanai. Vakuumsūcējā iekļūstot škidrumam, pieaug elektriskā trieciena saņemšanas risks.

▶ Nelietojiet vakuumsūcēju viegli degošu vai sprādzienbīstamu škīdrumu, piemēram, benzīna, naftas, spirta vai organisko škīdinātāju uzūkšanai. Nelietojiet vakuumsūcēju degošu vai karstu putekļu uzūkšanai. Nedarbiniet vakuumsūcēju telpās ar paaugstinātu sprādzienbīstamību. Uzsūcamie putekļi, tvaiki vai škīdrumi var aizdegties vai sprāgt.

BRĪDINĀJUMS

Izmantojiet kontaktligzdu tikai lietošanas pamācībā norādītajiem mērkiem.

BRĪDINĀJUMS

Nekavējoties izslēdziet vakuumsūcēju, ja no tā sāk izplūst putas vai ūdens, un tad iztukšojiet

tvertni. Pretējā gadījumā vakuumsūcējs var tikt bojāts.

▶ UZMANĪBU! Vakuumsūcēju drikst uzglabāt tikai telpās.
▶ UZMANĪBU! Regulāri tīriet tvertnes piepildišanās ar šķidrumu sensorus un pārbaudiet, vai tie nav bojāti. Pretējā gadījumā var tikt nelabvēligi ietekmētas to funkcijas.
Ja vakuumsūcēju tomēr ir nepieciešams lietot vietās ar paaugstinātu mitrumu, izmantojiet tā pievienošanai noplūdes strāvas aizsargreleju. Lietojot noplūdes strāvas aizsargreleju, samazinās elektriskā trieciena sanemšanas risks.
Pievienojiet vakuumsūvēju pie pienācīgi sazemētas elektrotikla kontaktligzdas. Elektrotikla kontaktligzdai un pagarinātājkabelim jābūt aprīkotam ar funkcionēt spējīgu aizsargzemējuma vadu.
Ik reizi pirms lietošanas pärbaudiet vakuumsūcēju, tā elektrokabeli un kontaktdakšu. Atklājot bojājumu, pärtrauciet vakuumsūcēja lietošanu, līdz bojājums tiek novērsts. Nemēginiet atvērt vakuumsūcēju

saviem spēkiem, bet nodrošiniet, lai to remontētu kvalificēts speciālists, nomainai lietojot vienīgi originālas rezerves dajas. Bojājums vakuumsūcējā, tā elektrokabelī vai kontaktdakšā paaugstina elektriskā trieciena saņemšanas risku.

▶ Nepärbrauciet un nesaspiediet vakuumsücëja elektrokabeli. Nevelciet aiz elektrokabela, ja vëlaties atvienot vakuumsücëja kontaktdakšu no elektrotikla kontaktligzdas vai pärvietot vakuumsücëju. Ja ir bojäts elektrokabelis, pieaug risks saņemt elektrisko triecienu.
Atvienot vakuumsūcēja kontaktdakšu no elektrotīkla kontaktligzdas pirms vakuumsūcēja apkalpošanas, tīrīšanas vai iestatīšanas, piederumu nomainas vai novietošanas uzglabāšanai. Šāds piesardzības pasākums ľauj novērst vakuumsūcēja nejaušu ieslēgšanos.
Parūpējieties, lai darba telpa tiktu labi vēdināta.
Nodrošiniet, lai vakuumsūcēju remontētu kvalificēts speciālists, nomainai lietojot vienīgi originālās rezerves daļas. Vienīgi tā ir iespējams panākt vakuumsūcēja ilgstošu un nevainojamu darbību bez atteikumiem.

BRĪDINĀJUMS

Vakuumsücëjs satur veselibai kaitigus puteklus. Nodrošiniet, lai vakuumsücëja iztukšošanu un

apkopi, tai skaitā putekļu savācējtvertnes nonemšanu veiktu vienīgi kvalificēts personāls. Strādājot ar vakuumsūcēju, nepieciešams lietot atbilstošu aizsargaprikojumu. Nedarbiniet vakuumsūcēju, ja tas nav pilnā apjomā aprikots ar filtru sistēmu. Tas var būt bīstami veselībai.

Pirms vakuumsūcēja iedarbināšanas pirmo reizi pārliecinieties, ka tā uzūkšanas šļūtene ir nevainojamā stāvokli. Pievienojiet uzūkšanas šļūteni vakuumsūcējam, lai no tā nejauši neizbirtu iesūktie putekļi. Izbirušie putekļi var tikt ieelpoti.
▶ Nesēdiet uz vakuumsūcēja. Tas var instrumentu sabojāt.
▶ levērojiet piesardzību, lietojot vakuumsūcēja elektrokabeli un uzsūkšanas šlūteni. Pretējā gadījumā var tikt apdraudētas citas personas.
▶ Nelietojiet vakuumsūcēja tirišanai tieši uz to virzītu ūdens strūklu. Ūdenim iekļūstot vakuumsūcēja augšējā dalā, pieaug elektriskā trieciena saņemšanas risks.

Simboli

Lietojot vakuumsūcēju, var būt svarīgi zināt šeit parādīto simbolu nozīmi. legaumējiet šos simbolus un to nozīmi. Simbolu pareiza interpretācija Įaus labāk un drošāk lietot vakuumsūcēju.

Simboli un to nozime

M ! i M

BRĪDINĀJUMS! Izlasiet drošības noteikumus un norādījumus lietošanai. Drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Vakuumsūcējs ir paredzēts standartam IEC/EN 60335-2-69 atbilstošu veselībai kaitīgu M klases putekļu sausajai uzsūkšanai ar ekspozīcijas robežvērtību ≥ 0,1 mg/m³

BRĪDINĀJUMS! Vakuumsūcējs satur veselībai kaitīgus putekļus. Nodrošiniet, lai vakuumsūcēja iztukšošanu un apkopi, tai skaitā putekļu savācējtvertnes noņemšanu veiktu vienīgi kvalificēts personāls. Strādājot ar vakuumsūcēju, nepieciešams lietot atbilstošu aizsargaprikojumu. Nedarbiniet vakuumsūcēju, ja tas nav pilnā apjomā aprīkots ar filtru sistēmu. Tas var būt bīstami veselībai.

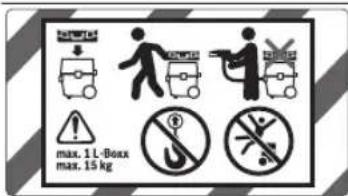

max. 1 L-Boxx max. 15 kg

Lai nodrošinātu vakuumsūcēja transportēšanu, kā arī tā piederumu un/ vai elektroinstrumenta vietu taupošu uzglabāšanu, uz vakuumsūcēja augšējās daļas var nostiprināt konteineri L-Boxx.

Neveiciet uzsūkšanu, ja vakuumsūcējam ir pievienots konteineris L-Boxx. Ši iemesla dēl vakuumsūcēja smaguma punkts tiek pārvietots augšup. Tāpēc vakuumsūcējs var apgāzties. Tas var radīt savainojumus un materiālo vērtību bojājumus.

Neuzkariniet vakuumsūcēju uz āka, piemēram, transportēšanas laikā. Vakuumsūcējs nav paredzēts piekarināšanai. Tas var radit savainojumus un materiālo vērtību bojājumus.

Nelietojiet vakuumsūcēju kā sēdekli, kāpnes vai kāpsli. Vakuumsūcējs var apgāzties un tikt bojāts. Šādā gadījumā var rasties savainojumi.

Automātiska ieslēgšanās un izslēgšanās Putekļu uzsūkšana no darbojošiem elektroinstrumentiem Vakuumsūcējs automātiski ieslēdzas un atkal izslēdzas ar zināmu laika aizturi

Izslēgšana

Uzsūkšana Nosēdušos putekļu uzsūkšana

15	Tilpuma plūsmas kontrole šlūtenēm ar diametru 15 mm
22	Tilpuma plūsmas kontrole šlūtenēm ar diametru 22 mm
35	Tilpuma plūsmas kontrole šlūtenēm ar diametru 35 mm

Min Max

Min/Max

Uzsūkšanas spēka bezpakāpju regulēšana: - maksimālā uzsūkšanas jauda, veicot darbus, kuru gaitā izdalās liels putekļu daudzums - samazināta uzsūkšanas jauda, veicot darbus, kuru gaitā izdalās neliels putekļu daudzums, un iespēja regulēt uzsūkšanas jaudu starp

252 | Latviešu

Simboli un to nozime

pievienoto elektroinstrumentu un apstrādājamā priekšmeta virsmu (piemēram, slīpēšanas laikā)

Dati par pievienotā elektroinstrumenta maksimālo pieslēgšanās jaudu (atkarībā no valsts)

Izstrādājuma un tā funkciju apraksts

Paredzētais pielietojums

Instruments ir paredzëts koka skaidu un nedegošu, sausu putekļu, kā arī nedegošu škidrumu un ūdens-gaisa maisījumu savākšanai, uzsūkšanai, aizvadīšanai un atdališanai. Vakuumsūcējs ir atestēts un atzīts par piemērotu M klases putekļu uzsūkšanai. Tas atbilst visaugstākajām prasībām, kādas tiek uzstādītas amatniecībā, rūpniecībā un darbnīcās profesionāli izmantojamajiem vakuumsūcējiem.

Vakuumsūcējs ir paredzets standartam IEC/EN 60335-2-69 atbilstošu M klases putekļu uzsūkšanai; to drīkst izmantot vienīgi tādu veselībai kaitīgu putekļu uzsūkšanai, kuru ekspozīcijas robežvērtība ir ≥ 0,1 mg/m³.

Lietojiet vakuumsūcēju tikai tad, ja esat pilnībā iepazinies ar visām tā funkcijām un spējat tās bez ierobežojumiem pielietot vai arī esat saņēmis pienācīgu apmācību darbam ar to.

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija atbilst izstrādājuma attēliem, kas sniegti lietošanas pamācības grafiskajās lappusēs.

(1) Tvertne
(2) Uzsūkšanas atveres aizdare
(3) Savienotājs šlūtenes pievienošanai
(4) Uzsūkšanas šlūtenes turētājs
(5) Kontaktligzda elektroinstrumenta pievienošanai
(6) Tilpuma plūsmas regulators
(7) Darba režimu pārslēdzējs
(8) Uzsūkšanas jaudas regulators
(9) AFC taustiņš

(10) Rokturis pārnešanai

(11) Konteinera L-Boxx stiprinājums

(12) Lokveida rokturis pārvietošanai

(13) Vakuumsūcēja augšējā daļa

(14) Elektrokabela turētājs

(15) Vakuumsūcēja augšējās daļas aizdare
(16) Brīvgaitas ritenis
(17) Pagriežamo ritenišu bremze
(18) Pagriežamais ritenitis
(19) Pagriežamo ritenišu lokveida rāmis
(20) Filtra pârsega aizdare
(21) Salaidumu sprauslas / liektās sprauslas turētājs
(22) Uzsūkšanas caurules turētājs
(23) Noteces šlūtene
(24) Grīdas sprauslas turētājs
(25) Uzsūkšanas adapteris
(26) Gaisa iesūkšanas lūka
(27) Uzsükšanas šljutene
(28) Liektā sprausla
(29) Utilizēšanas maiss
(30) Plakano ieloču filtrs (PES)
(31) Salaidumu sprausla
(32) Gumijas apmala
(33) Suku sloksnes
(34) Gridas sprausla
(35) Uzsūkšanas caurule
(36) Stiprinājums uzsūkšanas šlūtenes turētājam
(37) Spiedpoga
(38) Kontroles LED diode
(39) Filtra pärsegs
(40) Tvertnes piepildišanās devēji

A) Izmērits ar 3 m garu uzūkšanas šljūteni ar ∅ 35 mm Parametri ir sniegti nominālajam spriegumam [U] 230 V. Elektroinstrumentiem, kas paredzēti zemākam spriegumam vai ir modificēti atbilstoši nacionālajiem standartiem, šie parametri var atškirties.
Tehniskie parametri

Vakuumsūcējs mitrai un sausai uzsūkšanai		GAS 55 M AFC
Izstrādājuma numurs		3 601 JC3 3..
Nominālā patērējamā jauda W 1200
Frekvence Hz 50–60
Vakuumsūcējs mitrai un sausai uzsūkšanai		GAS 55 M AFC
Tvertnes tilpums (bruto) I 55
Neto tilpums (šķidrumam) I 40
Putekļu maisiņa tilpums I 27
Maks. gaisa retinājumsA)
- vakuumsūcējam hPa 230
- turbinai hPa 254
Maks. tilpuma plūsmaA)
- vakuumsūcējam I/s		36
	m3/s	0,036
- turbinai I/s		74
	m3/s	0,074
Maks. uzsūkšanas jauda W 1380
Ieloču filtra laukums m	2	0,615
Putekļu klase M
Svars atbilstoši EPTA-Procedure 01:2014	kg 16,2
Elektroaizsardzības klase /I		4
Aizsardzības tips		IPX4

Automātiska ieslēgšanās/izslēgšanās
Nominālais spriegums	Maksimālā jauda	Minimālā jauda
230 V	2200 W 100 W

Dati par pievienotā elektroinstrumenta pieļaujamo pieslēgšanās jaudu.
Citām valstim paredzētajiem modeliem šis vērtības var atšķirties. Lūdzam ievērot vērtības, kas norāditas uz vakuumsūcēja kontaktligzdas.

Informācija par troksni un vibrāciju

Elektroinstrumenta raditā trokšna parametru vērtības ir noteiktas atbilstoši standartam EN 60335-2-69.

Pēc A raksturliknes izsvērtais vakuumsūcēja radītā trokšņa skaņas spiediena līmeņa tipiskā vērtība ir 70 dB(A).

Mērijumu izkliede K = 3 dB. Trokšna limenis darba laikā var pārsniegt 80 dB(A).

Lietojiet ierices dzirdes orgānu aizsardzībai!

Kopējā vibrācijas paātrinājuma vērtība aₙ (vektoru summa trijos virzienos) un izkliede K ir noteikta atbilstoši standartam EN 60335-2-69: aₕ < 2,5 m/s², K = 1,5 m/s².

Montāža

▶ Pirms jebkura darba ar vakuumsücēju atvienojiet tā kontaktdakšu no elektrotikla kontaktligzdas.

Uzsūkšanas šlūtenes turētāja montāža (attēls A)

- No augšas spécīgi iebīdiet uzsūkšanas šlūtenes turētājus (4) šim nolūkam paredzētajos stiprinājumos (36), līdz turētāji tajos fiksējas.

Uzsūkšanas šlūtenes montāža (attēls B)

– levietojiet uzsūkšanas šlūteni (27) savienotājā (3) un līdz galam pagrieziet to pulksteņa rādītāju kustības virzienā.

Piezime. Uzsūkšanas laikā putekļu berzes dēl šļūtenē veidojas elektriskais lādiņš, kas var skart lietotāju statiskās izlādes veidā (atkarībā no apkārtējā vides ietekmes un kermana jūtīguma).

Vispārējā gadījumā, uzsūcot smalkus putekļus un sausus materiālus, ieteicams izmantot Bosch antistatisko uzsūkšanas šļūteni (papildpiederums).

Uzsükšanas piederumu montāža (attēls C)

Uzsükšanas šljutene (27) ir aprikota ar fiksatoru sistēmu, kas ľauj tai pievienot uzsükšanas piederumus (uzsükšanas adapteri (25), liekto sprauslu (28)).

– Uzbīdiet liekto sprauslu (28) uz uzsūkšanas šlūtenes (27), līdz abas uzsūkšanas šlūtenes spiedpogas (37) fiksējas ar skaidri sadzirdamu troksni.
- Pēc tam stingri uzbīdiet vēlamo uzsūkšanas piederumu (grīdas sprauslu, salaidumu sprauslu, uzsūkšanas cauruli u.c.) uz liektās sprauslas (28).
– Lai demontētu daļas, nospiediet spiedpogas (37) un secīgi novelciet daļas no šļūtenes.

Uzsūkšanas adaptera nostiprināšana

– Uzbīdiet uzsūkšanas adapteri (25) uz uzsūkšanas šlūtenes (27), līdz abas uzsūkšanas šlūtenes spiedpogas (37) fiksējas ar skaidri sadzirdamu troksni.
- Lai demontētu daļas, nospiediet spiedpogas (37) un secīgi novelciet daļas no šlūtenes.

Utilizēšanas maisa vai putekļu maisiņa ievietošana un izņemšana (sausu vielu uzsūkšana) (attēls D)

Veicot tādu sauso vielu uzsūkšanu, kas atbilst putekļu klasei M, vakuumsūcējā jāievieto utilizēšanas maiss (29) vai putekļu maisinš.

Uzsūcot vielas bez ekspozīcijas vērtības, kā arī vielas, kuru ekspozīcijas vērtība ≥ 1 mg/m³ (kas atbilst putekļu klasei L), tās var iesūkt tieši vakuumsūcēja tvertnē.

Norāde: izmantojot papīra filtrējošos maisiņus, ieteicams, bet, izmantojot flīsa filtrējošos maisiņus, nepieciešams izslēgt automatīskās filtra tīrīšanas (AFC) funkciju. (skatit „Automātiskā filtra tīrīšana (attēls I)“, Lappuse 256).

BRĪDINĀJUMS

Vakuumsūcējs satur veselibai kaitīgus puteklus. Nodrošiniet, lai vakuumsūcēja iztukšošanu un

apkopi, tai skaitā putekļu savācējtvertnes noņemšanu veiktu vienīgi kvalificēts personāls. Strādājot ar vakuumsūcēju, nepieciešams lietot atbilstošu

254 | Latviešu

aizsargaprikojumu. Nedarbiniet vakuumsücēju, ja tas nav pilnā apjomā aprikots ar filtru sistēmu. Tas var būt bīstami veselībai.

Utilizēšanas maisa ievietošana

• Atveriet aizdares (15) un noņemiet vakuumsūcēja augšējo daju (13).
  – levietojiet utilizēšanas maisu (29) tvertnē (1) tā, lai maisa iepildīšanas atvērums būtu vērsts uz priekšpusi.
  – Uzvelciet iepildišanas atvērumu uz savienojošas atmalas, līdz atvērums iegulst atmalas padzilinājumā.
• Pārliecinieties, ka utilizēšanas maiss (29) pilnīgi piegul tvertnes (1) iekšējām sienām.
• Uzlociet utilizēšanas maisa (29) malas uz tvertnes (1) malām.
  – Novietojiet vakuumsūcēja augšējo daļu (13) tai paredzētajā vietā un noslēdziet aizdares (15).

Utilizēšanas maisa izņemšana un noslēgšana

• Atveriet aizdares (15) un nonemiet vakuumsüceja augšējo dalu (13).
• Novelciet pilno utilizēšanas maisu (29) no savienojošās atmalas virzienā uz aizmuguri.
  – Cenšoties nesabojāt utilizēšanas maisu (29), uzmanīgi izņemiet to no tvertnes (1). Sekojiet, lai utilizēšanas maiss izņemšanas laikā netiktu bojāts, tam pārvietojoties pāri savienojošajai atmalai vai citiem asiem priekšmetiem.
• Savelciet limmateriāla sloksnes un ar tām aizlimējiet utilizēšanas maisu. Tad aizsieniet utilizēšanas maisu (29) zemāk par iepildišanas atvērumu, izmantojot šim nolūkam izvilktās limmateriāla sloksnes.

Puteklu maisina nomaiņa/ievietošana (papildpiederums)

• Atveriet aizdares (15) un noņemiet vakuumsūcēja augšējo daļu (13).
  – Novelciet visu putekļu maisiņu no pievienošanas apmales vírzienā uz aizmuguri. Aizveriet putekļu maisiņa atveri ar atlokāmo vāciņu. Iznemiet noslėgto putekļu maisiņu no tvertnes (1).
  – Uzvelciet jaunu putekļu maisinņu uz vakuumsūcēja pievienošanas apmales. Pārliecinieties, ka putekļu maisinņš visā garumā piegul tvertnes (1) iekšējām sienām.
  – Novietojiet vakuumsūcēja augšējo daļu (13) tai paredzētajā vietā un noslēdziet aizdares (15).

Gumijas apmalas ievietošana (mitrajai uzsūkšanai) (attēls E)

Norāde: prasības attiecībā uz caurlaidības pakāpi (putekļu klase M) ir noteiktas tikai sausu vielu uzsūkšanai.

• Ar piemērotu rīku izceliet suku sloksnes (33) no grīdas sprauslas (34).
• levietojiet gumijas apmalu (32) grīdas sprauslā (34).

Norāde: gumijas apmalas strukturētajai pusei jābūt vērstai uz āru.

Konteinera L-Boxx pievienošana (attēls F)

Lai nodrošinātu vakuumsūcēja transportēšanu, kā ari tā piederumu un/vai elektroinstrumenta vietu taupošu uzglabāšanu, vakuumsūcēja augšējai daļai var pievienot konteineri L-Boxx.

– Uzspiediet konteineri L-Boxx uz stiprinājumiem (11).

▶ Neveiciet uzsūkšanu, ja konteineris L-Boxx ir nostiprināts uz vakuumsūcēja. Tas izraisa vakuumsūcēja smaguma punkts pārvietošanos augšup. Šādā gadījumā vakuumsūcējs var apgāzties. Tas var radīt savainojumus un materiālo vērtību bojājumus.

▶ Ja konteineris L-Boxx ir pievienots vakuumsücëjam, nepärnesiet to, turot aiz konteinera roktura.

Vakuumsūcējs ir pārāk smags, lai tiktu pārnests aiz konteinera L-Boxx roktura. Tas var radīt savainojumus un materiālo vērtību bojājumus.

Lietošana

Atvienot vakuumsūcēja kontaktdakšu no elektrotīkla kontaktligzdas pirms vakuumsūcēja apkalpošanas, tīrīšanas vai iestatīšanas, piederumu nomainas vai novietošanas uzglabāšanai. Šāds piesardzības pasākums ľauj novērst vakuumsūcēja nejaušu ieslēgšanos.

Uzsākot lietošanu

Nodrošiniet, lai elektroierīcei tiktu pievadīts pareizs elektrotikla spriegums! Elektrobarošanas avota spriegumam jāatbilst vērtībai, kas ir norādita uz vakuumsūcēja marķējuma plāksnītes. Uzlādes ierīces, ko paredzēts darbināt no 230 V sprieguma, var darboties arī no 220 V sprieguma.

▶ lepazīstieties ar Jūsu valstī spēkā esošajiem noteikumiem un likumdošanas aktiem, kas attiecas uz apiešanos ar veselībai kaitīgiem putekliem.

Vakuumsūcēju drīkst izmantot šādu materiālu putekļu uzsūkšanai:

• putekli ar ekspozicijas robežvērtību ≥ 0,1 mg/m ^3
  Vakuumsūcēju principiāli nedrīkst izmantot telpās ar paaugstinātu sprādzienbīstamību.
  Lai nodrošinātu optimālu uzsūkšanas jaudu, uzsūkšanas šlūtene (27), vienmēr pilnīgi jānotin no vakuumsūcēja augšējās dalas (13).

Sausā uzsūkšana

Nosēdušos putekļu uzsūkšana

– lestatiet tilpuma plūsmas regulatoru (6) stāvokli, kas atbilst izmantojamās šlūtenes diametram.

- Lai ieslēgtu vakuumsūcēju, pārvietojiet tā darba režīmu pārslēdzēju (7) pret simbolu „Uzsūkšana“.

- Lai izslēgtu vakuumsūcēju, pārvietojiet tā darba režīmu pārslēdzēju (7) pret simbolu „Izslēgts“.

Vakuumsūcējs ir aprikots ar tilpuma plūsmas kontroles ierīci. Vakuumsūcējam darbojoties režimā „Uzsūkšana“, tilpuma plūsmas kontroles ierīces pastāvīgi iestatītā nostrādes vērtība ir 20 m/s, un tā nav atkarīga no tilpuma plūsmas regulatora (6) stāvokļa.

Ja gaisa tilpuma plūsma samazinās zem šīs vērtības, piemēram, ja ir uzkrājušies netīrumi uzūkšanas šlūtenē, ja ir piepildījies putekļu maisiņš vai piesārņojies plakanais ieloču filtrs, sāk skanēt brīdinošs akustiskais signāls. Šādā gadījumā izslēdziet vakuumsūcēju un veiciet tā pārbaudi, kā aprakstīts sadalā „Kļūmju novēršana“.

Puteklu uzsükšana no darbojošiem elektroinstrumentiem (attels G)

Ja no vakuumsücëja izplüstošais gaiss tiek izvadits darba telpä, tajä jänodrošina pietiekoša gaisa apmainas pakäpe (L). levërojiet attiecigus nacionâlos priekšrakstus.

Vakuumsūcējā ir iebūvēta kontaktligzda (5) ar aizsargzemējuma kontaktu. Tā ir paredzēta ārējā elektroinstrumenta pievienošanai. Nepārsniedziet kontaktligzdai pievienojamā elektroinstrumenta maksimālo pielaujamo jaudu.

Lai panāktu efektīvu putekļu aizvadišanu no apstrādes vietas, vakuumsūcējam jānodrošina pievienotajam elektroinstrumentam atbilstoša minimālā tilpuma plūsma.

Šlūtenes diametrs lestatitā tilpuma plūsmas
vērtība

35 mm 57,9 m	^3/h
22 mm 41,2 m	^3/h
15 mm 12,7 m	^3/h

– lestatiet tilpuma plūsmas regulatoru (6) stāvokli, kas atbilst izmantojamās šlūtenes diametram.
- Uzsūkšanas adaptera (25) (skatīt „Uzsūkšanas adaptera nostiprināšana“, Lappuse 253).
- lebīdiet uzsūkšanas adapteri (25) elektroinstrumenta uzsūkšanas iscaurulē.

Norāde: ja, strādājot ar elektroinstrumentiem, gaisa plūsma uzsūkšanas šlūtenē ir pārāk maza (tādi ir, piemēram, figūrzāgi, slipmašinas u.c.), jāatver gaisa iesūkšanas lūka

(26) uz uzsūkšanas adaptera (25). Tikai tad filtra automātiskās tīrīšanas funkcija spēs darboties bez traucējumiem.

Šim nolūkam pagrieziet gredzenu virs gaisa iesūkšanas lūkas (26), līdz tiek atsegts maksimāls lūkas atvērums.

- Lai aktivizētu vakuumsūcēja automātiskās ieslēgšanās un

izslėgšanās funkciju pārvietojiet darba režīmu pārslēdzēju (7) pret simbolu

„Automātiska ieslēgšanās/izslēgšanās“.

Šajā režimā tiek elektroniski kontrolēta ar regulatora (6) palīdzību izvēlētā tilpuma plūsmas vērtība. Ja gaisa plūsmas regulators atrodas pareizā stāvoklī, vakuumsūcējs nodrošina gaisa plūsmu, kas ir pietiekoša, lai efektīvi aizvadītu puteklus no apstrādes vietas.

• Lai iedarbinātu vakuumsūcēju, ieslēdziet tā kontaktligzdai (5) pievienoto elektroinstrumentu. Vakuumsūcējs sāk darboties automātiski.
• Izslēdziet elektroinstrumentu, lai uzsūkšanu izbeigtu. Pateicoties automatiskās ieslēgšanas/izslēgšanas pēcdarbības funkcijai, vakuumsūcējs darbojas vēl līdz 15 sekundēm pēc izslēgšanas, kas ľauj aizvadīt no uzsūkšanas šļūtenes tur vēl palikušos puteklus.
• Lai izslęgtu vakuumsūcēju, pārvietojiet darba režimu pārslēdzēju (7) pret simbolu „Izslēgts“.

Ja atskan brīdinošs tonālais signāls, vakuumsūcējs jāpārbauda, kā aprakstīts sadalā „Kļūmju novēršana“.

Mitrā uzsūkšana (attēls H)

▶ Nelietojiet vakuumsūcēju viegli degošu vai sprādzienbīstamu škīdrumu, piemēram, benzīna, naftas, spirta vai organisko škīdinātāju uzsūkšanai. Nelietojiet vakuumsūcēju degošu vai karstu putekļu uzsūkšanai. Nedarbiniet vakuumsūcēju telpās ar paaugstinātu sprādzienbīstamību. Uzsūcamie putekļi, tvaiki vai škīdrumi var aizdegties vai sprāgt.
▶ Vakuumsūcēju nedrīkst lietot kā ūdens sūkni. Vakuumsūcējs ir paredzēts gaisa un ūdens maisījumu uzsūkšanai.

Norāde: prasības attiecībā uz caurlaidības pakāpi (putekļu klase M) ir noteiktas tikai sausu vielu uzsūkšanai.

Darbības pirms mitrās uzsūkšanas

– Ja nepieciešams, izņemiet no vakuumsūcēja utilizēšanas maisu (29) vai putekļu maisinų.

Norāde: lai atvieglotu atkritumu utilizēšanu, veicot ūdens un cietu vielu maisijumu uzsūkšanu, izmantojiet mitrās uzsūkšanas filtrējošo maisinų (papildpiederums), kas ľauj atdalīt šķidrumu no cietajām daļinām.

– levietojiet gumijas apmalu (32) grīdas sprauslā (34) (skatīt sadalu (skatit „Gumijas apmalas ievietošana (mitrajai uzsūkšanai) (attēls E)", Lappuse 254).
– Izslēdziet automātiskās filtra tīrīšanas (AFC) funkciju (skatīt sadalu (skatīt „Automātiskā filtra tīrīšana (attēls I)“, Lappuse 256)).

Škidrumu uzsūkšana

– Lai vakuumsūcēju ieslēgtu, pārvietojiet tā darba režīmu pārslēdzēju (7) pret simbolu „Uzsūkšana“.

Vakuumsūcējs ir aprīkots ar tvertnes piepildišanās devējiem (40). Ja šķidruma līmenis tvertnē sasniedz maksimālo vērtību, vakuumsūcējs izslēdzas. Pārvietojiet darba režimu pārslēdzēju (7) pret simbolu „lzslēgšana“.

Norāde: uzsūcot nevadošus škidrumus (piemēram, urbšanas emulsijas, ellas un smērvielas), vakuumsūcējs pēc tvertnes piepildīšanās neizslēdzas. Tāpēc šādā gadījumā škidruma līmenis tvertnē pastāvīgi jāpārbauda un tā savlaicīgi jāiztukšo.

Ja sausās uzsūkšanas laikā sāk skanēt brīdinošs akustiskais signāls, vakuumsūcēja funkcionēšanas drošība nav

256 | Latviešu

ietekmēta. Šādā gadījumā nav nepieciešams veikt pasākumus klūmju novēršanai.

• Lai vakuumsūcēju izslēgtu, pārvietojiet tā darba režīmu pārslēdzēju (7) pret simbolu „lzslēgts“.
• Izvelciet noteces šlūteni (23) no tās turētāja un laujiet caur to noplust netirajam üdenim.
• Transportējot vakuumsūcēju, uzskrūvējiet aizdari (2) uz uzsūkšanas šlūtenes savienotāja (3).
• Tvertnes (1) iztukšošana.

Lai novērstu pelējuma veidošanos pēc mitrās uzsūkšanas, veiciet šādas darbības:

- Iznemiet plakano ieloču filtru (30) un laujiet tam labi izžut.

- Nonemiet vakuumsüceja augšējo daļu (13), atveriet filtra pārsegu (39) un Jaujet abām šīm daļām labi izžūt.

Automātiskā filtra tīrīšana (attēls I)

Izmantojot automātiskās filtra tīrīšanas (AFC = Automatic Filter Cleaning) funkciju, plakano ieloču filtrs (30) ik pēc 15 sekundēm tiek tīrīts ar gaisa triecieniem (ir dzirdams pulsējošs troksnis).

Automātiskās filtra tīrīšanas funkcija jāaktivizē, vēlākais, tad, ja uzsūkšanas jauda klūst nepietiekama.

Regulāri pielietojot filtra tirišanu, palielinās filtra kalpošanas laiks.

Lai panāktu ideālu filtra kalpošanas laiku, deaktivizējiet automātiskās filtra tīrīšanas funkciju tikai izņēmuma gadījumos, piemēram, uzsūcot tīrus šķidrumus vai izmantojot papīra filtrējošos maisiņus.

Plakano ieloču filtrs, kuram ir netīra tikai virsma, spēj pilnā apjomā funkcionēt. Pie tam nav nepieciešama plakano ieloču filtra tīrīšana ar roku, to izpūšot vai ar to uzsitot pa cietu virsmu, jo tā var sabojāt filtru.

Norāde: automātiskās filtra tīrīšanas funkcija tiek ieslēgta rūpnīcā.

Automātiskās filtra tīrīšanas sistēmas ieslēgšana un izslēgšana ir iespējama tikai tad, ja vakuumsūcējs ir ieslēgts.

- AFC funkcijas deaktivizešana

Nospiediet AFC taustinu (9). Pie tam kontroles LED diode (38) izdziest.

- AFC funkcijas aktivizēšana

Nospiediet AFC taustinu (9). Pie tam kontroles LED diode (38) iedegas zaļā krāsā.

Apkalpošana un apkope

Apkalpošana un tirišana

Atvienot vakuumsūcēja kontaktdakšu no elektrotīkla kontaktligzdas pirms vakuumsūcēja apkalpošanas, tirišanas vai iestatišanas, piederumu nomaiņas vai novietošanas uzglabāšanai. Šāds piesardzības pasākums lauj novērst vakuumsūcēja nejaušu ieslēgšanos.

Lai vakuumsūcējs droši un efektīvi darbotos, tas regulāri jātīra, īpašu uzmanību pievēršot ventilācijas atverēm.

▶ Veicot putekļu savācēja apkalpošanu un tīrīšanu, nēsājiet putekļu aizsargmasku.

Ja nepieciešams nomainīt instrumenta elektrokabeli, tas jāveic firmas Bosch elektroinstrumentu servisa centrā vai pilnvarotā Bosch elektroinstrumentu remonta darbnīcā, jo tikai tā ir iespējams saglabāt vajadzīgo darba drošības līmeni.

Veicot vakuumsūcēja apkalpošanu, lietotājam tas jāizjauc, jāizīra un jāveic tā apkalpošana tā, lai netiktu apdraudēta apkalpojošā personāla un citu personu veselība. Lai samazinātu apkalpošanas darbu bīstamību, vakuumsūcējs pirms izjaukšanas jāiztīra. Telpai, kurā vakuumsūcēju paredzēts izjaukt, jābūt labi ventilējamai. Apkalpošanas laikā izmantojiet individuālos darba aizsardzības līdzekļus. Pēc vakuumsūcēja apkalpošanas rūpīgi jāiztīra darba vieta un jānotīra tās tuvumā esošie objekti.

Vismaz reizi gadā ražotājfirmas pārstāvim vai īpaši apmācītai personali jāveic vakuumsūcēja tehniskā pārbaude, pārbaudot filtru veselumu, konstrukcijas blīvumu un vadības ieriču funkcionēšanu.

Klases M putekļu uzsūkšanai paredzētajiem vakuumsūcējiem, kas tiek lietoti īpaši piesārņotās vietās, ārējās virsmas un visas daļas ir jānotīra vai jāapstrādā ar hermetizējošiem līdzekļiem. Veicot apkalpošanas un remonta darbus, nepieciešams utilizēt visas netīrās daļas, ko nav bijis iespējams apmierinoši notīrīt. Šādas daļas jāievieto hermētiskos maisos un jāutilizē, ievērojot spēkā esošos noteikumus, kas attiecas uz šāda veida atkritumu utilizēšanu.

Plakano ieloču filtra iznemšana vai nomaiņa (attēli J1–J2)

Vakuumsūcēja uzsūkšanas jauda ir atkarīga no filtra stāvokļa. Tāpēc regulāri tīriet filtru.

Nekavējoties nomainiet bojāto plakano aploču filtru (30).

- Pavelciet filtra pârsega aizdari (20) un atveriet filtra pârsegu (39).

- Satveriet plakano ieloču filtru (30) aiz atlocem un iznemiet, pārvietojot augšup.

- Ar mitru audumu notīriet puteklus un netīrumus, kas ir izkrituši plakano ieloču filtra (30) izņemšanas laikā, no filtra pārsega (39) noslēdzošajām malām. PES un PTFE plakano ieloču filtrus var izskalot ar tekošuūdeni.

– levietojiet jaunu vai iztiritu plakano ieloču filtru (30), sekojot, lai tas pareizi un cieši piegultu apmalēm.

- No jauna aizveriet filtra pārsegu (39) (tam jāfiksējas ar sadzirdamu troksni).

Tvertnes tirišana

– Laiku pa laikam iztīriet tvertni (1), lietojot tirdzniecībā pieejamu neabrazīvu tīrīšanas līdzekli, un tad ľaujiet tai izžūt.

Tvertnes piepildišanās devēju tīrīšana (attēls K)

Laiku pa laikam notiriet tvertnes piepildišanas devējus (40).

• Atveriet aizdares (15) un nonemiet vakuumsücêja augšëjo daju (13).
• Apslaukiet tvertnes piepildišanās devējus (40) ar mīkstu audumu.
• Novietojiet vakuumsūcēja augšējo daļu (13) tai paredzētajā vietā un noslēdziet aizdares (15).

Uzglabāšana un transportēšana

Uzglabāšana (attēls L)

• Uztiniet elektrokabeli uz turētāja (14).
• . levietojiet piederumus šim nolūkam paredzētajos turētājos: uzsūkšanas cauruli (35) turētājā (22), salaidumu sprauslu (31) turētājā (21) un gridas sprauslu (34) turētājā (24).

• Atbrīvojiet uzsūkšanas šlūtenes turētāja elastīgās lentes (4) un ievietojiet uzsūkšanas šlūteni (27) turētājā (4), aptinot to ap vakuumsūcēja augšējo daļu. No jauna ieākējiet elastīgo lenti.

• Uzspiediet konteineri L-Boxx uz stiprinājumiem (11).
  – Novietojiet vakuumsūcēju sausā telpā un nodrošiniet to pret nepilnvarotu lietošanu.
  – Lai nostiprinātu pagriežamos ritenīšus (18), ar kāju nospiediet pagriežamo ritenīšu bremzi (17).

Transportēšana (attēls M)

• Transportējot vakuumsūcēju, uzskrūvējiet aizdari (2) uz uzsūkšanas šlūtenes savienotāja (3).
• Pärnesiet vakuumsücēju vienīgi aiz roktura (10).
  – Vakuumsūcēja bīdīšanai vai vilkšanai pa kāpnēm lietojiet lokveida rokturi (12).

Klūmju novēršana

Rodoties bojājumam (piemēram, filtra plīsumam), vakuumsūcējs nekavējoties jāizslēdz. Pirms nākošās ieslēgšanas bojājums jānovērš.

Klūme Novēršana

Negriežas uzsūkšanas turbīna. – Pārbaudiet elektrokabeli, kontaktdakšu, drošinātāju, kontaktligzdu un tvertnes piepildišanās devējus (40).
	Darba režīmu pārslēdzējs (7) atrodas stāvoklī „Automātiska ieslēgšanās un izslēgšanās”.- Pārvietojiet darba režīmu pārslēdzēju (7) pret simbolu „Uzsūkšana“ vai ieslēdziet kontaktligzdai (5) pievienoto elektroinstrumentu.
Uzsūkšanas turbīna izslēdzas.	- Iztukšojiet tvertni (1).
Pēc tvertnes iztukšošanas uzsūkšanas turbīna vairs negriežas.	- Izslēdziet vakuumsūcēju, nogaidiet 5 sekundes un tad no jauna to ieslēdziet.- Ar suku notīriet tvertnes piepildišanās devējus (40), kā arī iztīriet starptelpu starp tvertnes piepildišanās devējiem (40).
Samazināta uzsūkšanas jauda.	- Atbrīvojiet no nosprostojuma uzsūkšanas sprauslu, uzsūkšanas cauruli (35), uzsūkšanas šlūteni (27) vai plakano ieloču filtru (30).- Nomainiet utilizēšanas maisu (29) vai putekļu maisiņu.- Pareizi fiksējiet filtra pārsegu (39).- Pareizi novietojiet vakuumsūcēja augšējo daļu (13) un noslēdziet aizdari (15).- Nomainiet plakano ieloču filtru (30).
Uzsūkšanas laikā no vakuumsūcēja birst ārā puteklj	- Pārbaudiet, vai ir pareizi ievietots plakano ieloču filtrs (30).- Nomainiet plakano ieloču filtru (30).
Nenostrādā automātiskā izslēgšanās (mitrajai uzsūkšanai).	- Ar suku notīriet tvertnes piepildišanās devējus (40), kā arī iztīriet starptelpu starp tvertnes piepildišanās devējiem (40).Uzsūcot elektronevadošus šķidrumus, kā arī pelējuma izveidošanās gadījumā automātiskā izslēgšanās nefunkcionē.- Pastāvīgi kontrolējiet tvertnes piepildišanās pakāpi.
Skan akustisks tonālais signāls. Ir ieregulēta pārāk maza uzsūkšanas jauda.- Pagrieziet uzsūkšanas jaudas regulatoru (8) stāvoklī, kas atbilst lielākai uzsūkšanas jaudai.

258 | Lietuvių k.

Klūme Novēršana

	Ir piepildijies utilizēšanas maiss vai putekļu maisiņš.- Nomainiet utilizēšanas maisu (29) vai putekļu maisiņu.
	Ir netīrs plakano ieloču filtrs (30).- Iztīriet vai vajadzības gadījumā nomainiet plakano ieloču filtru.
	Caur pievienoto elektroinstrumentu neveidojas pietiekoša gaisa plūsma.- Atveriet gaisa iesūkšanas lūku (26) uz uzūkšanas adaptera (25): šim nolūkam pagrieziet gredzenu uz uzūkšanas adaptera, līdz gaisa iesūkšanas lūka atvērums palielinās līdz vēlamajai pakāpei.- Ja iespējams, atveriet ari elektroinstrumenta gaisa iesūkšanas lūku.
	Nepareizi funkcionē elektroniskā kontroles sistēma.- Griezieties Bosch pilnvarotā remonta darbnīcā.
Nedarbojas automātiskās filtra tīrīšanas funkcija.	-Aktivizējiet automātiskās filtra tīrīšanas funkciju (nospiediet AFC taustiņu (9)).- Pievienojiet uzūkšanas šlūteni (27).
Neizslēdzas automātiskās filtra tīrīšanas funkcija.	-Griezieties Bosch pilnvarotā remonta darbnīcā.
Neieslēdzas automātiskās filtra tīrīšanas funkcija.	-Griezieties Bosch pilnvarotā remonta darbnīcā.

Piederumi

	Piederuma numurs
Filtrējošais papīra maisiņš (sausajai uzsūkšanai)	2 607 432 035
Filtrējošais flīsa maisiņš (sausajai uzsūkšanai)	2 607 432 037
Mitrās filtrēšanas maisiņš (mitrajai uzsūkšanai)	2 607 432 039
Utilizešanas maiss (PE) (sausajai un mitrajai uzsūkšanai)	2 607 432 043

Klientu apkalpošanas dienests un konsultācijas par lietošanu

Klientu apkalpošanas dienests atbildės uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā ari par to rezerves dalām. Kopsalikuma attēlus un informāciju par rezerves dalām Jūs varat atrast interneta vietnē:

www.bosch-pt.com

Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma markējuma plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Mūkusalas ielā 97

LV-1004 Rīga

Tālr.: 67146262

Telefakss: 67146263

E-pasts: [e-mail]

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotais vakuumsūcējs, tā piederumi un iesainojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Neizmetiet vakuumsūcēju sadzīves atkritumu tvertnē!

Tikai EK valstim.

Atbilstoši Eiropas Savienības direktīvai 2012/19/EK par nolietotajām elektroiekārtām un elektroniskajām iekārtām un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, visi lietošanai nederīgie vakuumsūcēji jāsavāc atseviški un jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Lietuvių k.
