BRUKSANVISNING GAS 55 M AFC Professional BOSCH

Tryk på AFC-tasten (9).

Kontrollysdioden (38) slukkes.

- Aktivering af AFC

Tryk på AFC-tasten (9).

Kontrollysdioden (38) lyser grønt.

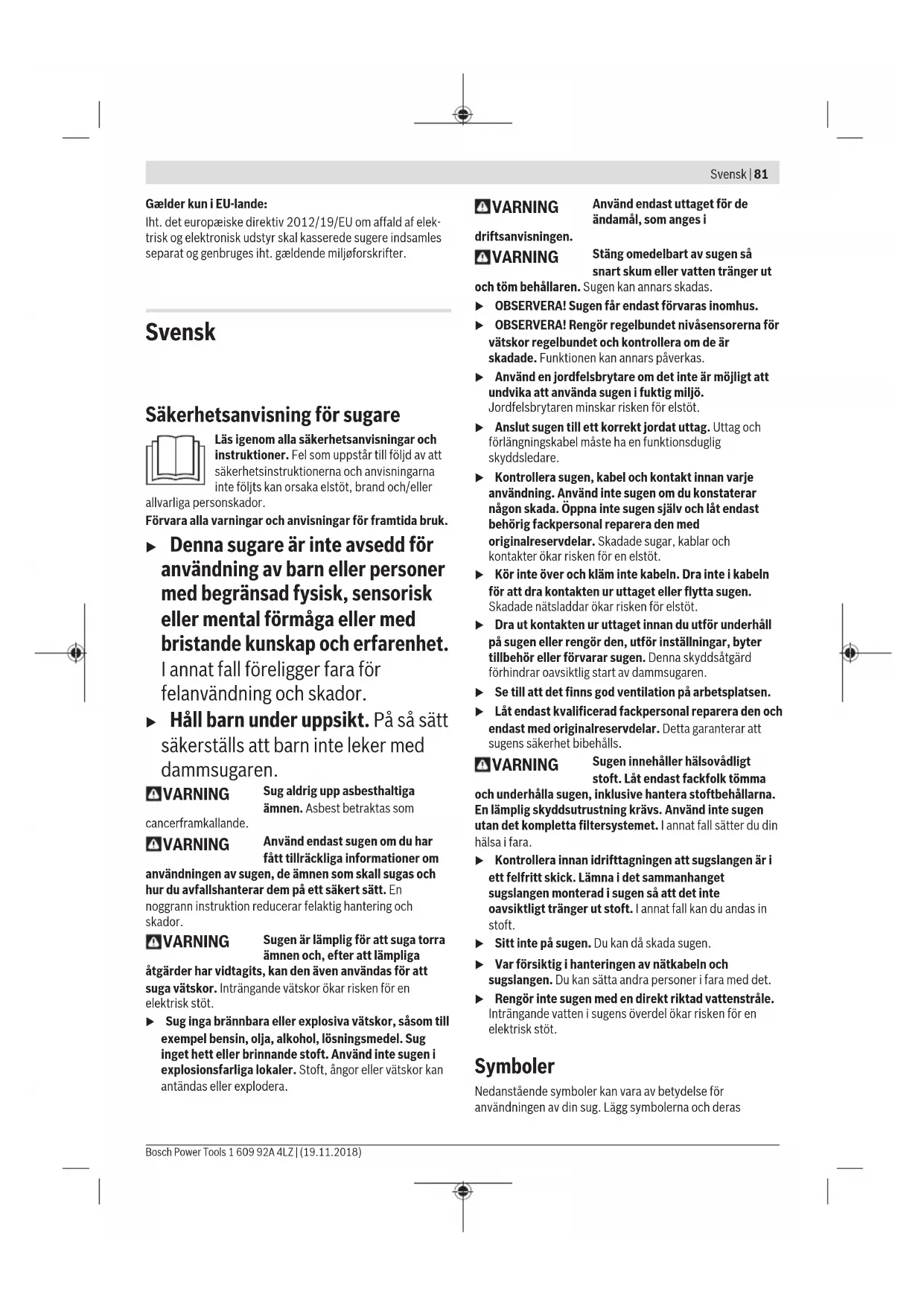

Säkerhetsanvisning för sugare

Läs igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsinstruktionerna och anvisningarna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Förvara alla varningar och anvisningar för framtida bruk.

Denna sugare är inte avsedd för användning av barn eller personer med begränsad fysisk, sensorisk eller mental förmåga eller med bristande kunskap och erfarenhet.

I annat fall föreligger fara för felanvändning och skador.

Håll barn under uppsikt. På så sätt säkerställs att barn inte leker med dammsugaren.

WARNING

Sug aldrig upp asbesthaltiga ämnen. Asbest betraktas som

cancerframkallande.

WARNING

Använd endast sugen om du har fått tillräckliga informationer om

användningen av sugen, de ämnen som skall sugas och hur du avfallshanterar dem på ett säkert sätt. En noggrann instruktion reducerar felaktig hantering och skador.

WARNING

Sugen är lämplig för att suga torra ämnen och, efter att lämpliga

åtgärder har vidtagits, kan den även användas för att suga vätskor. Inträngande vätskor ökar risken för en elektrisk stöt.

Sug inga brännbara eller explosiva vätskor, såsom till exempel bensin, olja, alkohol, lösningsmedel. Sug inget hett eller brinnande stoft. Använd inte sugen i explosionsfarliga lokaler. Stoft, ångor eller vätskor kan antändas eller explodera.

WARNING

Använd endast uttaget för de ändamål, som anges i

driftsanvisningen.

WARNING

Stäng omedelbart av sugen så snart skum eller vatten tränger ut

och töm behållaren. Sugen kan annars skadas.

▶ OBSERVERA! Sugen får endast förvaras inomhus.
▶ OBSERVERA! Rengör regelbundet nivåsensorerna för vätskor regelbundet och kontrollera om de är skadade. Funktionen kan annars påverkas.
Använd en jordfelsbrytare om det inte är möjligt att undvika att använda sugen i fuktig miljö. Jordfelsbrytaren minskar risken för elstöt.

Anslut sugen till ett korrekt jordat uttag. Uttag och förlängningskabel måste ha en funktionsduglig skyddsledare.

Kontrollera sugen, kabel och kontakt innan varje användning. Använd inte sugen om du konstaterar någon skada. Öppna inte sugen själv och låt endast behörig fackpersonal reparera den med originalreservdelar. Skadade sugar, kablar och kontakter ökar risken för en elstöt.

Kör inte över och kläm inte kabeln. Dra inte i kabeln för att dra kontakten ur uttaget eller flytta sugen. Skadade nätsladdar ökar risken för elstöt.

Dra ut kontakten ur uttaget innan du utför underhåll på sugen eller rengör den, utför inställningar, byter tillbehör eller förvarar sugen. Denna skyddsåtgård förhindrar oavsiktlig start av dammsugaren.

Se till att det finns god ventilation på arbetsplatsen.

Låt endast kvalificerad fackpersonal reparera den och endast med originalreservdelar. Detta garanterar att sugens säkerhet bibehålls.

WARNING

Sugen innehåller hälsovådligt stoft. Låt endast fackfolk tömma

och underhålla sugen, inklusive hantera stoftbehållarna. En lämplig skyddsutrustning krävs. Använd inte sugen utan det kompletta filtersystemet. I annat fall sätter du din hälsa i fara.

- Kontrollera innan idrifttagningen att sugslangen är i ett felfritt skick. Lämna i det sammanhanget sugslangen monterad i sugen så att det inte oavsiktligt tränger ut stoft. I annat fall kan du andas in stoft.

▶ Sitt inte på sugen. Du kan då skada sugen.

▶ Var försiktig i hanteringen av nätkabeln och sugslangen. Du kan sätta andra personer i fara med det.

Rengör inte sugen med en direkt riktad vattenstråle. Inträngande vatten i sugens överdel ökar risken för en elektrisk stöt.

Symboler

Nedanstående symboler kan vara av betydelse för användningen av din sug. Lägg symbolerna och deras

82 | Svensk

betydelse på minnet. Rätt tolkning av symbolerna hjälper dig att använda sugen bättre och säkrare.

Symboler och deras betydelse

VARNING! Läs igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsinstruktionerna och anvisningarna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Sug i dammklass M enligt IEC/EN 60335-2-69 för torrsugning av hälsovådligt damm med ett exponeringsgränsvärde på ≥ 0,1 mg/m³

WARNING! Sugen innehåller hälsovådligt stoft. Låt endast fackfolk tömma och underhålla sugen, inklusive hantera stoftbehållarna. En lämplig skyddsutrustning krävs. Använd inte sugen utan det kompletta filtersystemet. I annat fall sätter du din hälsa i fara.

För transport av sugen och för platsbesparande förvaring av sugtillbehör och/eller elverktyg kan du klicka på en L-Boxx på sugens övre del.

Använd inte sugen med L-Boxx på. Sugens tyngdpunkt förflyttas uppåt. Sugen kan välta. Risk för personskador och materiella skador föreligger.

L-Boxxen med innehåll får inte väga mer än 15 kg.

Häng inte sugen i en krankrok, t.ex. för transport. Sugen kan inte lyftas i kran. Risk för personskador och materiella skador föreligger.

Använd inte sugen som stege eller steghjälp och sitt inte på den. Sugen kan välta och skadas. Skaderisk föreligger.

Start-/stopp-automatik

Uppsugning av damm från elverktyg i drift Sugen slås på automatiskt och stängs av med tidsfördröjning

Stänga av

Sug

Uppsugning av avlagrat damm

Volymströmsövervakning för en slangdiameter på 15 mm

Volymströmsövervakning för en slangdiameter på 22 mm

Volymströmsövervakning för en slangdiameter på 35 mm

Min/Max

Steglös reglering av sugkraften:

• maximal sugeffekt för användning med kraftig dammutveckling
  – reducerad sugeffekt för användning med låg dammutveckling för att reglera t.ex. sugkraften mellan anslutet elverktyg och arbetsstyckets yta (t.ex. vid slipning)

Symboler och deras betydelse

Uppgifter om tillåten anslutningseffekt hos anslutet elverktyg (landsspecifikt)

Produkt- och prestandabeskrivning

Ändamålsenlig användning

Apparaten är avsedd för uppsamling, uppsugning, transport och avskiljning av träspån samt icke-brännbart torrt damm, icke-brännbara vätskor och en vatten-/luftblandning. Sugen är dammtekniskt testad och uppfyller dammklass M. Den uppfyller de högre krav som ställs för yrkesmässig användning inom t.ex. hantverk, industri och verkstäder.

Sug i dammklass M enligt IEC/EN 60335-2-69 får endast användas för utsug och uppsamling av hälsovådligt damm med ett exponeringsgränsvärde på ≥ 0,1 mg/m ^3 .

Använd endast sugen om du kan bedöma och genomföra alla funktioner eller om du fått motsvarande anvisningar.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustrationen av dammsugaren på grafiksidan.

(1) Behållare

(2) Förslutningsplugg för utsugsanslutning

(3) Slangupptagning

(4) Hållare för sugslang

(5) Uttag för elverktyg

(6) Volymströmreglage

(15) Förslutning för sugöverdel

(16) Impeller

(17) Brytrullebroms

(18) Brytrulle

(19) Brytrullebygel

(20) Filterkåpans förslutningsflik

(21) Hållare för fogmunstycke/böjt munstycke

(22) Hållare för sugrör

(23) Utloppsslang

(24) Hållare för golvmunstycke

(26) Falskluftöppning

(27) Sugslang

(28) Böjt munstycke

(29) Avfallssäck

(30) Veckfilter (PES)

(31) Fogmunstycke

(32) Gummitätning

(33) Borstremsa

(34) Golvmunstycke

(35) Sugrör

(36) Hållare för sugslangsfäste

(37) Tryckknapp

(38) Kontroll-LED

(39) Filterkäpa

(40) Nivåsensorer

Tekniska data

Våt-/torrsug GAS 55 M AFC
Artikelnummer	3 601 JC3 3..
Upptagen märkeffekt W 1200
Frekvens Hz 50–60
Behållarvolym (brutto) I 55
Nettovolym (vätska) I 40
Volym dammpåse I 27
max. undertryckA)
- Dammsugare hPa 230
- Turbin hPa 254
max. volymströmA)

84|Svensk

Våt-/torrsug GAS 55 M AFC

- Dammsugare l/s		36
	m3/s	0,036
- Turbin l/s		74
	m3/s	0,074
max. sugeffekt W 1380
Yta veckfilter m	2	0,615
Stoftklass M
Vikt enligt EPTA-Procedure 01:2014	kg 16,2
Skyddsklass /I		⊕
Skyddsklass IPX4

A) uppmätt med en sugslang ∅ 35 mm och 3 m längd Uppgifterna gäller för en märkspänning på [U] 230 V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera.

Start-/stopp-automatik

Uppgifter om tillåten anslutningseffekt hos anslutet elverktyg. Detta värde kan avvika hos andra landsspecifika modeller. Observera uppgifterna på dammsugarens kontakt.

Buller-/vibrationsdata

Bullernivävärde fastställt enligt EN 60335-2-69.

Den A-klassade bullernivån för sugen är typiskt 70 dB(A). Osäkerhet K = 3 dB. Bullernivån vid arbetet kan överskrida 80 dB(A).

Bär hörselskydd!

Svängningstotalvärde a_i (vektorsumma tre riktningar) och osäkerhet K beräknade enligt EN 60335-2-69: a_i<2,5 m/s^2 , K=1,5 m/s^2 .

Montage

▶ Dra ut kontakten från eluttaget innan alla arbeten på sugen.

Montera hållare för sugslang (se bild A)

- Skjut in hållaren (4) för sugslangen ovanifrån i avsett fäste (36) tills den snäpper fast.

Montera sugslang (se bild B)

- Sätt sugslangen (27) på slanghållaren (3) och vrid den medsols till anslag.

Anmärkning: Vid dammsugning uppstår en elektrisk laddning genom friktion hos dammet i sugslangen och - tillbehöret, som användaren kan känna av i form av statisk urladdning (beroende på omgivningens påverkan och kroppslig uppfattning).

Bosch rekommenderar i allmänhet en antistatisk sugslang (tillbehör) vid uppsugning av fint damm och torra material.

Montera sugtillbehör (se bild C)

Sugslangen (27) är utrustad med ett klämsystem med vilket sugtillbehöret (utsugsadapter (25), det böjda munstycket (28)) kan anslutas.

Montera munstycken och rör

• Sätt det böjda munstycket (28) på sugslangen (27) tills de båda tryckknapparna (37) på sugslangen snäpper fast hörbart.
• Sätt därefter fast det önskade sugtillbehöret (golvmunstycke, fogmunstycke, sugrör etc.) på det böjda munstycket (28).
• För att demontera trycker du tryckknapparna (37) inåt och drar komponenterna åt sidan.

Montera utsugsadaptern

• Sätt utsugsadaptern (25) på sugslangen (27) tills de båda tryckknapparna (37) på sugslangen snäpper fast hörbart.
• För att demontera trycker du tryckknapparna (37) inåt och drar komponenterna åt sidan.

Sätta in/ta ut avfallssäck eller dammpåse (torrsugning) (se bild D)

För torrsugning av damm enligt dammklass M ska en avfallssäck (29) eller dammpåse användas.

Om damm utan eller med ett exponeringsgränsvärde på ≥ 1 mg/m ^3 (enligt dammklass L) sugs upp kan det ledas direkt in i behållaren.

Observera: vid användning av en pappersfilterpåse måste du – och vid användning av en fleecefilterpåse bör du stänga av den automatiska filterrengöringen (AFC) (se „Automatisk filterrengöring (se bild I)“, Sidan 86).

WARNING

Sugen innehåller hälsovådligt stoft. Låt endast fackfolk tömma

och underhålla sugen, inklusive hantera stoftbehållarna. En lämplig skyddsutrustning krävs. Använd inte sugen utan det kompletta filtersystemet. I annat fall sätter du din hälsa i fara.

Sätta in avfallssäcken

• Öppna förslutningarna (15) och ta av sugöverdelen (13).
  – Lägg avfallssäcken (29) med påfyllningsöppningen framåt i behållaren (1).
• Dra påfyllningsöppningen över anslutningsflänsen till fördjupningen på anslutningsflänsen.
• Se till att avfallssäcken (29) ligger helt an mot behållarens (1) innerväggar.
  – Vik resten av avfallssäcken (29) över kanten på behållaren (1).
• Sätt på sugöverdelen (13) och stäng förslutningarna (15).

Ta ut avfallssäcken och stäng den

• Öppna förslutningarna (15) och ta av sugöverdelen (13).

• Dra den fulla avfallspåsen (29) bakåt från anslutningsflänsen.

• Ta försiktigt av avfallssäcken (29), utan att skada den, från behållaren (1). Se till att avfallspåsen inte rör vid anslutningsflänsen eller andra vassa föremål.

• Dra av tejpen och klistra ihop avfallssäcken. Snöra ihop avfallssäcken (29) under påfyllningsöppningen med den avdragna tejpen.

Byta ut/sätta in dammpåse (tillbehör)

• Öppna förslutningarna (15) och ta av sugöverdelen (13).
• Dra den fulla dammpåsen bakåt ur fästet. Förslut dammpåsen genom att fälla ner locket. Ta ut den stängda dammpåsen ur behållaren (1).
• Vik den nya dammpåsen över fästet på sugen. Se till att dammpåsen ligger an mot behållarens (1) innervägg med hela sin längd.
• Sätt på sugöverdelen (13) och stäng förslutningarna (15).

Sätta in gummitätning (våtsugning) (se bild E)

Observera: kraven på genomsläppningsgraden (dammklass M) har endast påvisats för torrsugning.

- Lyft borstremsorna (33) ur golvmunstycket (34) med lämpligt verktyg.

- Sätt gummitätningen (32) i golvmunstycket (34).

Observera: den strukturerade sidan av gummitätningen måste visa utåt.

Klicka på L-BOXX (se bild F)

För transport av sugen och för platsbesparande förvaring av sugtillbehör och/eller elverktyg kan du klicka på en L-BOXX på sugens övre del.

- Klicka fast L-BOXXen på fästena (11).

Använd inte sugen med L-BOXX på. Sugens tyngdpunkt förflyttas uppåt. Sugen kan välta. Risk för personskador och materiella skador föreligger.
Bär inte sugen i handtaget på den fastklickade L-BOXXen. Sugen är för tung för L-BOXXens handtag. Risk för personskador och materiella skador föreligger.

Drift

Dra ut kontakten ur uttaget innan du utför underhåll på sugen eller rengör den, utför inställningar, byter tillbehör eller förvarar sugen. Denna skyddsåtgård förhindrar oavsiktlig start av dammsugaren.

Driftstart

• Kontrollera nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på sugens typskylt. Laddare märkta med 230 V kan även anslutas till 220 V.
  ▶ Informera dig om gällande nationella lagar och regler gällande hantering av hälsovådligt damm.

Utsuget får endast användas för upp- och utsug av följande material:

• Damm med exponeringsgränsvärde ≥ 0,1 mg/m ^3
  Sugen får generellt inte användas i utrymmen där det finns risk för explosioner.
  För att garantera optimal sugeffekt ska sugslangen (27) alltid tas av från sugöverdelen (13).

Torrsugning

Uppsugning av avlagrat stoft

• Ställ volymströmsreglaget (6) på den slangdiameter som används.
• För att starta sugen, ställ driftstypväljaren (7) på symbolen "Sug".

- För att stänga av sugen, ställ driftstypväljaren (7) på symbolen "Stäng av".

Sugen är utrustad med en volymströmövervakning. Volymströmövervakningen är fast inställd på ett värde på 20 m/s i driftstyp "Sug", oberoende på volymströmsreglagets (6) läge.

Om detta värde underskrids, t.ex. genom ansamling av smuts i sugslangen, att dammbehållaren är full eller att veckfiltret är igensatt, hörs en akustisk varningssignal. Stängi i detta fall av sugen och kontrollera den enligt beskrivningen i avsnittet "Störningsåtgärder".

Bortsugning av uppkommande damm från arbetande elverktyg (se bild G)

Det skall finnas ett tillräckligt luftväxlingsförhållande (L) i rummet när frånluften går tillbaka in i rummet. Beakta nationella föreskrifter.

En skyddskontakt-uttag (5) är integrerad i sugen. Här kan du ansluta ett externt elverktyg. Beakta maximalt tillåten anslutningseffekt för anslutet elverktyg.

För att en tillräcklig dammborttransport ska kunna garanteras vid utsuget får minsta volymström för anslutet elverktyg inte underskridas.

Slangdiameter Inställningsvärde
	volymström
35 mm 57,9 m	^3/h
22 mm 41,2 m	^3/h
15 mm 12,7 m	^3/h

• Ställ volymströmsreglaget (6) på den slangdiameter som används.
• Montera utsugsadaptern (25) (se „Montera utsugsadaptern“, Sidan 84).
• Sätt utsugsadaptern (25) i elverktyget utsugsanslutning.

Anmärkning: Vid arbete med elverktyg vars lufttillförsel i sugslangen är låg (t.ex. sticksågar, slipar osv.) måste falskluftöppningen (26) på utsugsadaptern (25) öppnas. Endast på detta sätt kan den automatiska filterrengöringen arbeta utan problem.

För att göra detta vrids ringen ovanför falskluftöppningen (26), tills en maximal öppning uppstår.

86|Svensk

- För idrifttagning av start-/stopp- automatik hos sugen, ställ driftstypväljaren (7) på symbolen "Start-/ stopp-automatik". I detta driftssätt övervakas volymströmmen elektroniskt enligt inställningen på regulatorn (6). Vid korrekt inställning kan tillräcklig dammtransport garanteras.

• För att starta, slå på det elverktyg som är anslutet till uttaget (5). Sugen startas automatiskt.
• Stäng av elverktyget för att utsuget ska avslutas. Eftersläpningsfunktionen hos start-/stopp-automatiken eftersläpar i upp till 15 sekunder för att suga upp resterande damm från sugslangen.
• För att stänga av sugen, ställ driftstypväljaren (7) på symbolen "Stäng av".

Om ljudsignalen hörs måste sugen kontrolleras enligt beskrivningen i avsnittet "Störningsåtgärder".

Våtsugning (se bild H)

Sug inga brännbara eller explosiva vätskor, såsom till exempel bensin, olja, alkohol, lösningsmedel. Sug inget hett eller brinnande stoft. Använd inte sugen i explosionsfarliga lokaler. Stoft, ångor eller vätskor kan antändas eller explodera.
▶ Sugen får inte användas som vattenpump. Sugen är avsedd för uppsugning av luft och vattenblandning.

Observera: kraven på genomsläppningsgraden (dammklass M) har endast påvisats för torrsugning.

Arbetssteg innan våtsugning

- Ta vid behov bort avfallssäcken (29) eller dammpåsen.

Observera: för att underlätta avfallshanteringen vid sugning av blandningar med vatten och fasta partiklar ska en våtfilterpåse (tillbehör) användas som skiljer vätskan från de fasta partiklarna.

• Sätt gummitätningen (32) i golvmunstycket (34) (se „Sätta in gummitätning (våtsugning) (se bild E)“, Sidan 85).
• Stäng av den automatiska filterrengöringen (AFC) (se „Automatisk filterrengöring (se bild I)“, Sidan 86).

Uppsugning av vätska

- För att starta sugen, ställ driftstypväljaren (7) på symbolen "Sug".

Sugen är utrustad med nivåsensorer (40). Om maximal påfyllningsnivå har uppnätts stängs sugen av. Ställ driftssättsväljaren (7) på symbolen "Stäng av".

Observera: vid bortsugning av icke-ledande vätskor (t.ex. smörjmedel, olja och fetter) stängs inte sugen av vid fyll behållare. Nivån måste kontrolleras kontinuerligt och behållaren tömmas i tid.

Om ljudsignalen hörs vid vätsugning påverkas inte sugens funktionssäkerhet. Inga störningsåtgärder krävs.

• För att stänga av sugen, ställ driftstypväljaren (7) på symbolen "Stäng av".
• Dra utloppsslangen (23) från sin hållare och tappa ut smutsvattnet via utloppsslangen.
• För transport av sugen, skruva förslutningspluggen (2) på slangfästet (3).
• Töm behållaren (1).
  För att undvika mögelbildning efter vätsugning:
• Ta ut veckfiltret (30) och låt det torka ordentligt.
• Ta av sugöverdelen (13), öppna filterkåpan (39) och låt båda torka ordentligt.

Automatisk filterrengöring (se bild I)

Vid automatisk filterrengöring (AFC = Automatic Filter Cleaning) rengörs veckfiltret (30) var 15:e sekund genom luftstötar (pulserande ljud).

Senast då sugeffekten inte längre är tillräcklig måste filterrengöringen aktiveras.

Vid regelbunden användning av filterrengöringen ökar filtrets livslängd.

För att uppnå optimal filterlivslängd, avaktivera endast den automatiska filterrengöringen i undantagsfall, t.ex. vid bortsugning av rena vätskor eller vid användning av en pappersfilterpåse.

Ett veckfilter som bara har ytlig smuts är fullt funktionsdugligt. Manuell rengöring av veckfiltret med hjälp av knackning eller blåsning är inte nödvändigt och kan dessutom skada filtret.

Observera: den automatiska filterrengöringen är aktiverad från fabriken.

Den automatiska filterrengöringen kan endast aktiveras och avaktiveras medan verktyget arbetar.

- Avaktivera AFC

Tryck på AFC-knappen (9).

Kontroll-LED (38) slocknar.

- Aktivera AFC

Tryck på AFC-knappen (9).

Kontroll-LED (38) lyser grönt.

Underhåll och service

Underhåll och rengöring

Dra ut kontakten ur uttaget innan du utför underhåll på sugen eller rengör den, utför inställningar, byter tillbehör eller förvarar sugen. Denna skyddsåtgård förhindrar oavsiktlig start av dammsugaren.
Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete.
Bär dammskyddsmask vid underhåll och rengöring av sugen.

Om nätsladden för bibehållande av verktygets säkerhet måste bytas ut, ska byte ske hos Bosch eller en auktoriserad serviceverkstad för Bosch elverktyg.

När sugen skall underhållas av användaren så skall den demonteras, rengöras och underhållas i den utsträckning det

är genomförbart, utan att framkalla fara för underhållspersonalen och andra personer. Innan demonteringen bör sugen rengöras för att förebygga eventuella faror. Det rum i vilket sugen demonteras bör vara välventilerat. Använd personlig skyddsutrustning medan du underhåller sugen. Efter underhålet bör underhållsområdet rengöras.

Minst en gång om året skall det göras en stoftteknisk kontroll av tillverkaren eller av en instruerad person. Kontrollera till exempel om filtret är skadat, sugen är tät och om kontrollanordningen fungerar korrekt.

Vid sugar i klass M, som befinner sig i en smutsig omgivning bör det yttre och alla maskindelar rengöras eller behandlas med tätningsmedel. Vid genomförandet av underhålls- och reparationsarbeten skall alla förorenade delar, som inte kan rengöras tillfredsställande, avfallshanteras. Sådana delar skall avfallshanteras i ogenomsläppliga påsar i överensstämmelse med de gällande bestämmelserna för avfallshantering av sådant avfall.

Ta ut/byta veckfiltret (se bild J1-J2)

Sugeffekten beror på filtrets skick. Rengör därför filtret regelbundet.

Byt ut veckfiltret (30) omedelbart om det är skadat.

- Dra i förslutningsfliken (20) och öppna filterkåpan (39).

- Ta tag i veckfiltret (30) i staget och dra det uppåt.

- Ta bort damm och smuts som uppstår vid uttagning av veckfiltret (30) från filterkåpans (39) förslutningskant med en fuktig trasa.

PES- och PTFE-veckfilter kan spolas av under kranen.

• Sätt in ett nytt/det rengjorda veckfiltret (30) och se till att det sitter säkert och korrekt.
• Stäng filterkåpan (39) igen (ska snäppas fast hörbart).

Rengör behållaren

- Torka av behållaren (1) då och då med vanligt, icke- slipande rengöringsmedel och låt den torka.

Rengör nivåsensorerna (se bild K)

• Öppna förslutningarna (15) och ta av sugöverdelen (13).
• Rengör nivåsensorerna (40) med en fuktig trasa.
• Sätt på sugöverdelen (13) och stäng förslutningarna (15).

Förvaring och transport

Förvaring (se bild L)

– Linda nätkabeln runt kabelhållaren (14).
- Sätt in tillbehöret i avsedda hållare: sugledning (35) i hållare (22), fogmunstycke (31) i hållaren (21), golvmunstycket (34) i hållaren (24).
- Öppna gummibanden på sugslangens hållare (4) och lägg sugslangen (27) runt sugens övre del i hållaren (4). Sätt in de elastiska banden igen.
- Klicka fast L-Boxxen på fästena (11).
- Förvara sugen i ett torrt rum och säkerställ att den inte kan användas av obefogade personer.
- För att sätta fast brytrullarna (18), trampa ner brytrullebromsen (17).

Transport (se bild M)

• För transport av sugen, skruva förslutningspluggen (2) på slangfästet (3).
• Bär endast sugen i handtaget (10).
• Använd styrbygeln (12) för att skjuta eller dra sugen över trappavsatser.

Störningsåtgärder

- Om en störning (t.ex. filterbrott) inträffar skall sugen omedelbart stängas av. Innan den startas igen skall störningen ha åtgärdats.

Problem Åtgärd

Sugturbinen startar inte.	- Kontrollera nätkabel, kontakt, säkring, uttag och nivåsensorer (40).
	Driftsättsväljaren (7) står på "Start-/stopp-automatik".
	- Ställ driftstypväljaren (7) på symbolen "Sug" eller starta det elverktyg som är anslutet till uttaget (5).
Sugturbinen stängs av.	- Töm behållaren (1).
Sugturbinen startar inte igen efter behållaren har tömts.	- Stäng av sugen och vänta i 5 sekunder, slå på igen efter 5 sekunder.
	- Rengör nivåsensorerna (40) och mellanrummet mellan nivåsensorerna (40) med en borste.
Sugkraften avtar.	- Ta bort blockeringar ur sugmunstycket, utsugsröret (35), sugslangen (27) eller veckfiltret (30).
	- Byt ut avfallssäcken (29) eller dammpåsen.
	- Sätt fast filterkåpan (39) korrekt.
	- Sätt på sugöverdelen (13) korrekt och stäng förslutningarna (15).
	- Byt ut veckfiltret (30).
Damm läcker ut vid sugning	- Kontrollera att veckfiltret (30) är korrekt monterat.
	- Byt ut veckfiltret (30).

88|Svensk

Problem Åtgärd

Avstängningsautomatiken(våtsugning) svarar inte.	– Rengör nivåsensorerna (40) och mellanrummet mellan nivåsensorerna (40) med en borste.
	Vid elektriska, icke ledande vätskor eller vid skumbildning fungerar inte avstängningsautomatiken.– Kontrollera påfyllningsnivån kontinuerligt.
En ljudsignal hörs. Sugeffekten för lågt inställd.
	– Ställ in sugeffektsregulatorn (8) till ett högre värde.
	Felaktig slangdiameter inställd.– Ställ in volymströmsregulatorn (6) till korrekt sugslangsdiameter.
	Sugslang (27) blockerad eller böjd.– Åtgärda blockering eller böjning.
	Avfallssäck/dammpåse full.– Byt ut avfallssäcken (29) eller dammpåsen.
	Veckfiltret (30) är smutsigt.– Rengör veckfiltret eller byt ut det vid behov.
	Luftströmmen genom anslutet elverktyg är inte tillräcklig.– Öppna falskluftöppningen (26) på utsugsadaptern (25): vrid på ringen på utsugsadaptern så att falskluftöppningen öppnas helt.– Om sådan finns: öppna falskluftöppningen på elverktyget.
	Felfunktion hos övervakningselektroniken.– Kontakta en auktoriserad Bosch-kundtjänst.
Den automatiska filterrengöringen arbetar inte.	– Aktivera filterrengöringen (tryck på AFC-knappen (9)).
	– Anslut sugslangen (27).
Den automatiska filterrengöringen kan inte avaktiveras.	– Kontakta en auktoriserad Bosch-kundtjänst.
Den automatiska filterrengöringen kan inte aktiveras.	– Kontakta en auktoriserad Bosch-kundtjänst.

Tillbehör

	Tillbehörsnummer
Pappersfilterpåse (torr) 2 607 432 035
Fleecefilterpåse (torr) 2 607 432 037
Våtfilterpåse (våt) 2 607 432 039
Avfallssäck (PE) (torr/våt) 2 607 432 043

Kundtjänst och applikationsrådgivning

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar och informationer om reservdelar hittar du också under:

www.bosch-pt.com

Boschs applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem.

Ange alltid det 10-siffriga produktnumret, som finns på produktens typskylt, vid förfrågningar och reservdelsbeställningar.

Svenska

Sug, tillbehör och förpackningar ska lämnas in till återvinning.

Kasta inte sugen i hushållsavfallet!

Endast för EU-länder:

Enligt EU-direktivet 2012/19/EU om avfall

som utgörs av eller innehåller elektrisk och elektronisk utrustning och dess tillämning i nationell lag ska förbrukade dammsugare sorteras och återvinnas separat.

Norsk

Sikkerhetsanvisninger for sugere

Sette på en L-Boxx (se bilde F)

For optimal sugeeffekt må du alltid rulle hele sugeslangen (27) av sugeroverdelen (13).

Tørrsuging

Støvsugeren er utstyrt med nivåfølere (40). Støvsugeren slås av när maksimumsnivået er nädd. Sett bryteren for driftsmodus (7) på symbolet "Slå av".

Den automatiske filterrensingen kan bare slås på og av när maskinen er slätt på.

- Deaktivere AFC

Trykk på AFC-knappen (9).

Kontrollysdioden (38) slukker.

- Aktivere AFC

Trykk på AFC-knappen (9).

Kontrollysdioden (38) lyser grønt.

Våtfilterpose (våt) 2 607 432 039
