BR600 - Kosačka na krovinu HUSQVARNA - Bezplatný návod na obsluhu

Typ produktu	Príslušenstvo kefovej kefy (kefová vyžínačka)
Značka	Husqvarna
Model	BR600
Šírka kefy	597 mm (23,5 palca)
Priemer kefy	270 mm (10,6 palca)
Hmotnosť (samotné príslušenstvo)	5,3 kg
Napájanie	Funguje s benzínovým motorovým blokom alebo batériou (napr. 325iLK)
Určenie použitia	Metenie chodníkov, asfaltových ciest a podobných povrchov
Hladina akustického výkonu (benzín)	106 dB(A) nameraná, 110 dB(A) garantovaná
Hladina akustického tlaku (benzín)	94 dB(A) na úrovni uší
Hladina akustického výkonu (batéria)	90 dB(A) nameraná
Hladina akustického tlaku (batéria)	80 dB(A) na úrovni uší
Vibrácie (benzín) - predná/zadná rukoväť	3,7 / 6,2 m/s²
Vibrácie (batéria) - ľavá/pravá	3,3 / 3,1 m/s²
Hlavné materiály	Oceľ, vystužený plast, guma (rukoväte)
Údržba	Pravidelne kontrolujte kefy, vymeňte ak sú poškodené; na benzínových modeloch namažte vzduchový filter
Čistenie	Po každom použití vyčistite; pred čistením zastavte motor
Bezpečnosť - požadované vybavenie	Chrániče sluchu, ochranné okuliare, rukavice, protišmykové topánky, priliehavý odev
Bezpečnostná vzdialenosť	Minimálne 15 m od osôb a zvierat
Náhradné diely	Dostupné u autorizovaných predajcov Husqvarna (kefy, kolíky, blatník)
Opraviteľnosť	Zložitú údržbu zverte odbornému servisu
Dodávané príslušenstvo	Blokovacie kolíky, blatník, spojka hriadeľa
Zhoda	CE, UKCA; v súlade so smernicami 2006/42/ES, 2000/14/ES, 2011/65/EÚ

Často kladené otázky - BR600 HUSQVARNA

Ako namontovať príslušenstvo na napájací blok?

Stlačte hriadeľ bubna proti hnacej hriadeli prevodovky, zarovnajte otvory pre kolíky, vložte blokovací kolík. Potom nasaďte kefový valec na hriadeľ a zaistite ho montážnym kolíkom. Podrobné kroky nájdete v návode na základný produkt.

Aké ochranné vybavenie mám nosiť?

Vždy noste schválené chrániče sluchu, ochranné okuliare, rukavice, protišmykové topánky a priliehavý odolný odev. V prípade prachu sa odporúča respirátor.

Ako vyčistiť kefu?

Zastavte motor a odpojte sviečku (benzín) alebo vyberte batériu. Na odstránenie uviaznutej trávy a nečistôt použite nekovový nástroj. Počas čistenia skontrolujte stav kief.

Aká je bezpečnostná vzdialenosť?

Udržujte vzdialenosť aspoň 15 metrov (50 stôp) medzi používateľom a akoukoľvek inou osobou alebo zvieraťom. Ak sa niekto priblíži, okamžite zastavte výrobok.

Môžem toto príslušenstvo používať s batériovým blokom?

Áno, príslušenstvo BR600 je kompatibilné s napájacími blokmi Husqvarna určenými na tento účel, ako je model 325iLK. Postupujte podľa pokynov v návode na obsluhu pohonnej jednotky.

Čo robiť, ak kefa nadmerne vibruje?

Okamžite zastavte výrobok, odpojte zdroj napájania a skontrolujte kefu. Skontrolujte, či nie je poškodená, prasknutá alebo nesprávne upevnená. V prípade potreby ju vymeňte a utiahnite všetky upevnenia.

Ako vymeniť opotrebované kefy?

Demontujte montážne kolíky, odstráňte staré valce a nainštalujte nové kefy podľa opačného postupu montáže. Používajte iba originálne diely Husqvarna.

Môže sa príslušenstvo používať v daždi?

Nie, výrobok nikdy nepoužívajte za nepriaznivého počasia (dážď, hmla, silný vietor). Pracujte iba za suchého počasia, aby ste zaistili bezpečnosť a predišli pošmyknutiu.

Ako skladovať kefu?

Zaveste kefu na suchom a čistom mieste. Pred dlhodobým skladovaním ju dôkladne vyčistite a vykonajte všetky odporúčané úkony údržby.

Kde nájdem náhradné diely?

Náhradné diely (kefy, kolíky, blatník) sú k dispozícii u autorizovaných predajcov Husqvarna a v opravárenských dielňach. Vždy používajte originálne diely.

NÁVOD NA OBSLUHU BR600 HUSQVARNA

Neustále d'alej vyvíjame svoje výrobky, a preto si vyhradzujeme právo upravovat' dizajn a vzhľad výrobkov bez toho, aby sme o tom vopred informovali.

VÝSTRAHA: Tento nadstavec je možné použit' len s určeným výrobkom, pozrite si kapitolu o príslušenstve v Návode na obsluhu výrobku.

Tento nadstavec je určený výlučne na zametanie chodníkov, asfaltových ciest a podobne.

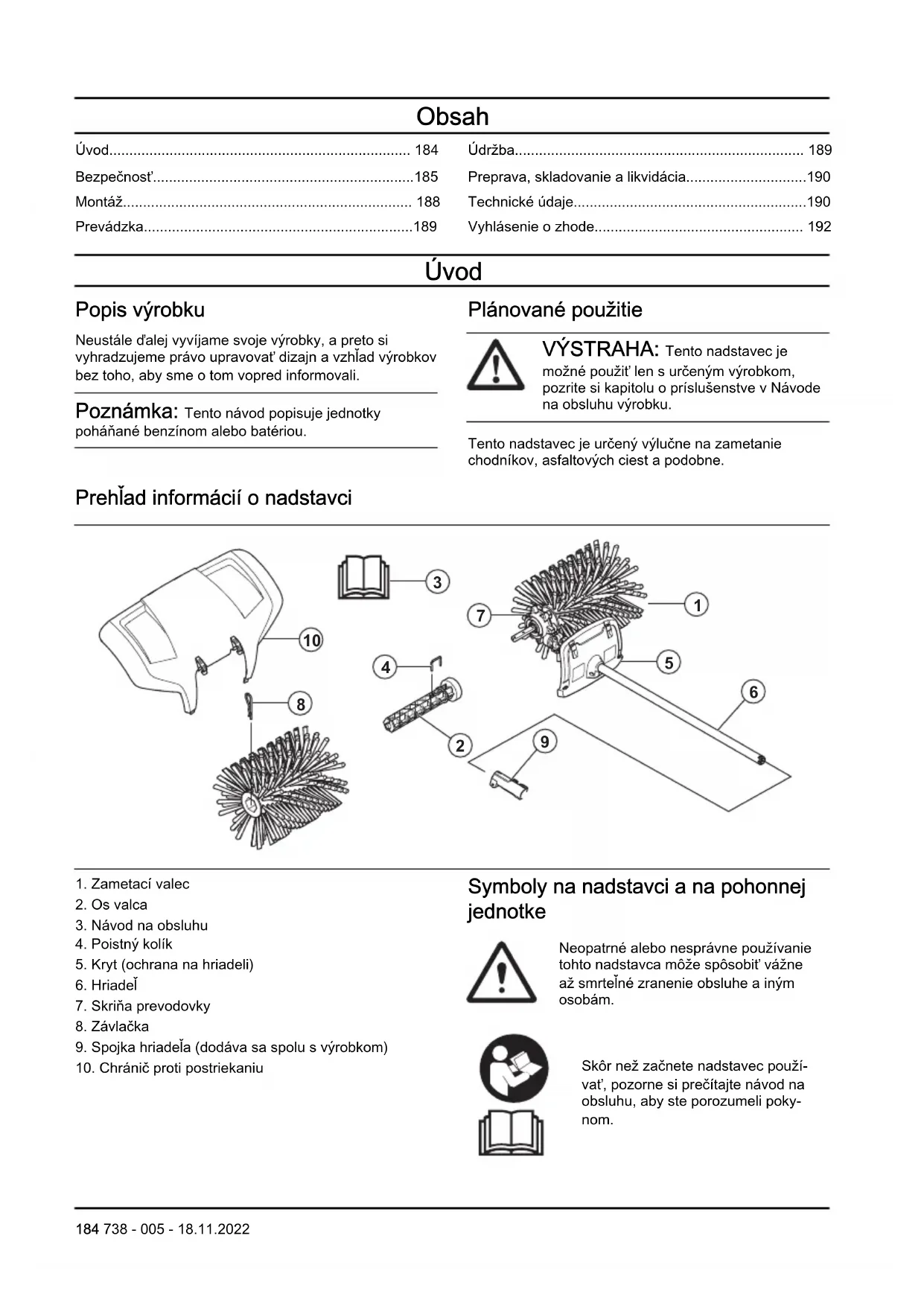

Prehľad informácií o nadstavci

1. Zametací valec
2. Os valca
3. Návod na obsluhu
4. Poistný kolík
5. Kryt (ochrana na hriadeli)
6. Hriadeľ
7. Skriňa prevodovky
8. Závlačka
9. Spojka hriadeľa (dodáva sa spolu s výrobkom)
10. Chranič proti postriekaniu

Symboly na nadstavci a na pohonnej jednotke

Neopatrné alebo nesprávne používanie tohto nadstavca môže spôsobit' vážne až smrteľné zranenie obsluhe a iným osobám.

Tento nadstavec je v súlade s príslušnými smernicami EÚ.

Tento výrobok je v súlade s príslušnými právnymi predpismi Spojeného královstva.

Rotujúce časti. Nepribližujte ruky a nohy. Šípka označuje smer otáčania.

Dávajte pozor na vymrštené objekty a spätné odrazy.

Používatel musí zabezpečit', aby sa žiadni ľudia alebo zvieratá nedostali bližšie ako 15 m od výrobku. Ak v rovnakom priestore pracuje niekolko používatelov, bezpečná vzdialenost' medzi nimi musí byt' minimálne 15 m. Nadstavec môže odhodit' predmety, ktoré sa môžu odrazit' spät'. Ak sa nepouživa odporúčané bezpečnostné vybavenie, môže to spôsobit' vážne poranenia očí.

Počas používania výrobku zachovávajte minimálnu vzdialenost' 15 metrov od ľudí a zvierat.

Všetky časti tela udržiavajte mimo horúcich plôch.

Označenie týkajúce sa emisie hluku do okolia podľa smerníc a nariadení EÚ a UK a legislatívy v štáte New South Wales „Protection of the Environment Operations (Noise Control) Regulation 2017“ (Nariadenie o ochrane životného prostredia pri prevádzke (kontrola hluku) z roku 2017). Garantovaná hladina akustického výkonu produktu je uvedená v Technické údaje na strane 190 a na štítku.

Poznámka: Ostatné symboly/štítky na rezacom nástroji obsahujú údaje v súlade so zvláštnymi požiadavkami certifikácie pre určité trhy.

Bezpečnost'

Bezpečnostné definície

Výstrahy, upozornenia a poznámky slúžia na zdôraznenie mimoriadne dôležitých častí návodu na obsluhu.

VÝSTRAHA: Používa sa, ak pre obsluhu alebo osoby v okolí existuje nebezpečenstvo poranenia alebo smrti v prípade nedodržania pokynov v návode.

VAROVANIE: Používa sa, ak hrozí nebezpečenstvo poškodenia produktu alebo nadstavca, iných materiálov alebo okolitej oblasti v prípade nedodržania pokynov v návode.

Poznámka: Používa sa na poskytnutie informácií nad rámec nevyhnutných informácií v danej situácii.

VÝSTRAHA: Skôr než budete nadstavec používať, prečítajte si nasledujúce bezpečnostné pokyny.

• Pred používaním nadstavca si pozorne prečítajte návod na obsluhu a uistite sa, že rozumiete uvedeným pokynom.
• Tieto pokyny dopíňajú pokyny dodávané spolu s výrobkom. Pri iných operáciách postupujte podľa návodu na obsluhu výrobku.
• Za žiadnych okolností nemeňte pôvodnú konštrukciu nadstavca bez schválenia od výrobcu. Nepoužívajte nadstavec, ktorý sa zdá byť upravený, a vždy používajte originálne príslušenstvo. Nepovolené zmeny alebo príslušenstvo môžu viest' k vážnemu zraneniu alebo smrti operátora alebo ostatných osôb.

Prečítajte si všetky pokyny

VÝSTRAHA: Pri používaní elektrických záhradných zariadení je nevyhnutné vždy dodržiavat' základné bezpečnostné opatrenia na zníženie nebezpečenstva požiaru, úrazu elektrickým prúdom, a vážneho poranenia vrátane nasledujúcich opatrení:

Bezpečnostné pokyny pre prevádzku

VÝSTRAHA: Skôr než budete produkt používat', prečítajte si nasledujúce výstrahy.

• Overte si, či je zabránené náhodnému naštartovaniu počas vykonávania montáže, kontroly alebo údržby. Ak máte benzínové zariadenie, odpojte od sviečky kryt zapaľovacej sviečky. Ak máte zariadenie na batériu, vyberte batériu.
• Občas sa môže do hrotov zachytit' tráva či kamienky. Pred ich odstraňovaním vždy zastavte motor.
• Dávajte pozor na odletujúce predmety. Vždy noste ochranné prostriedky očí. Nikdy sa nenahýbajte nad zametací valec. Kamene, úlomky, atd'. môžu vyletiet' do očí a zapríčinit' slepotu alebo vážne poranenie.
• Prevod sa počas prevádzky môže zahriat' a môže aj po použití zostat' ešte chvílu horúci. V prípade dotyku by ste sa mohli popálit'.
• Pri štartovaní výrobok pevne držte.
• Aj ked' zametacie valce nemajú takú silu ako napríklad nože kosačiek na trávu, nepracujte s materiálmi, ktoré môžu pri vymrštení spôsobit' poranenie alebo vecné škody.

• Výrobok smiete používať len v prípade, že ste schopní privolat' pomoc v prípade nehody.
  • Výrobok používajte len na účel, na ktorý je určený.

• Nikdy nepoužívajte výrobok pri únave, po požití alkoholu alebo liekov, pretože to môže viest' k zhoršeniu zraku, úsudku alebo koordinácie.

• Nikdy nepoužívajte výrobok za nepriaznivého počasia, napríklad pri veľkom mraze, vo veľmi horúcom alebo vlhkom podnebí.
• Nikdy nepoužívajte poškodený výrobok. Vykonávajte bezpečnostné kontroly, údržby a dodržiavajte servisné pokyny uvedené v tomto návode. Určité opatrenia týkajúce sa servisu a údržby zariadenia musia vykonávat' iba odborníci. Pozrite si pokyny v časti Údržba.
• Nikdy nedovoľte, aby výrobok používali deti.
• Nikdy nikomu nedovolte, aby používal výrobok bez toho, že by ste sa najprv ubezpečili, že si prečítal a správne pochopil obsah návodu na obsluhu.
• Nedovolte nepovolaným osobám, aby sa priblížili k miestu práce. Počas práce musia deti, zvieratá, okolostojace osoby a pomocníci zostat' za bezpečnou zónou 15 metrov. Ak sa niekto k výrobku viac priblíži, okamžite ho zastavte.
• V prípade neistoty ohľadom d’alšieho postupu sa obrát’te na odborníka. Kontaktujte svojho predajcu alebo servisnú dielňu.
• Vyvarujte sa každému použitiu výrobku, ktoré podľa vás presahuje vaše možnosti.
• Presvedčte sa, že v blízkosti nie sú ľudia ani zvieratá, ktoré by mohli príst' do kontaktu s produktom alebo ovplyvnit' jeho používanie.
• Ak nosíte chrániče sluchu, dávajte pozor na varovné signály alebo výkriky. Chrániče sluchu si skladajte hned, ako sa motor zastaví.
• Zariadenie nepoužívajte počas nepriaznivých poveternostných podmienok, napríklad v hustej hmle, v silnom daždi, v silnom vetre, v silnom mraze atd'. Práca v nepriaznivom počasí je únavná a často prináša zvýšené nebezpečenstvo, ako je napr. klzká zem.
• Skontrolujte, či sa môžete pohybovat' a stát' bezpečne.

Osobné ochranné prostriedky

VÝSTRAHA: Skôr než budete výrobok používať, prečítajte si nasledujúce výstrahy.

• Pri použivaní produktu vždy používajte schválené osobné ochranné prostriedky. Osobné ochranné prostriedky nedokážu úplne vylúčit' riziko, ale môžu znížit' vážnosť zranenia v prípade nehody. Váš predajca vám pomôže pri výbere správnych prostriedkov.
• Používajte schválené chrániče sluchu, ktoré zaručujú primeranú redukciu hluku. Dlhodobé vystavenie sa hluku môže spôsobit' trvalé poškodenie sluchu.

- Používajte schválené chrániče očí. Ak používate štít, musíte tiež používat' schválené ochranné okuliare. Schválené ochranné okuliare musia zodpovedat' norme ANSI Z87.1 platnej v USA alebo norme EN 166 platnej v krajinách EU.

- Ked' je to potrebné, používajte rukavice, ako napríklad pri montáži, kontrole alebo čistení rezného zariadenia.

- Používajte ochrannú obuv s ocelovými špičkami a protišmykovými podrážkami.

• Používajte odev vyrobený z pevnej tkaniny. Vždy noste pevné, dlhé nohavice a dlhé rukávy. Nepoužívajte voľný odev, ktorý sa môže zachytit' v konároch a vetvách. Nenoste šperky, krátke nohavice, sandále a nebud'te bosí. Vlasy si bezpečne uchyt'te nad úrovňou ramien.
• Majte poruke pomôcky na poskytnutie prvej pomoci.

Bezpečnostné zariadenia na nadstavci

VÝSTRAHA: Skôr než budete nadstavec používat', prečítajte si nasledujúce výstrahy.

V tejto časti sa uvádza popis bezpečnostných funkcií nadstavca, jeho účel a spôsob vykonávania kontrol a údržby, aby bola zabezpečená správna činnost' nadstavca. Pozrite si pokyny v časti Prehlad informácií o nadstavci na strane 184, kde nájdete umiestnenie týchto súčastí na nadstavca.

Ak sa údržba nadstavca nebude vykonávat' správne a ak sa servis alebo opravy nebudú vykonávat' odborne, skráti sa tým jeho životnosť a zvýši sa nebezpečenstvo nehôd. Ak potrebujete podrobnejšie informácie, obrát'te sa na najbližší servis.

VÝSTRAHA: Nikdy nepoužívajte nadstavec, ktorý má chybné bezpečnostné súčasti. Bezpečnostné vybavenie nadstavca sa musí kontrolovať a udržiavať tak, ako je to opísané v tejto časti. Ak nadstavec neprejde niektorou z kontrol, obrát’te sa na servisného zástupcu a požiadajte ho o opravu.

VÝSTRAHA: Všetky servisné a opravné práce na výrobku si vyžadujú špeciálne školenie. Platí to najmä o bezpečnostnom vybavení výrobku. Ak výrobok neprejde niektorou z kontrol popísaných nižšie, obrát'te sa na servisného

zástupcu. Pri kúpe ktoréhokolívek z našich výrobkov vám zaručujeme dostupnost' odborných opráv a servis. Ak maloobchodný predajca, ktorý vám výrobok predáva, nie je servisný technik, požiadajte ho o adresu najbližšej servisnej dielne.

• Skôr ako začnete, celý stroj skontrolujte. Poškodené diely vymeňte.
• Skontrolujte, či sú všetky kryty a chrániče správne pripevnené. Skontrolujte všetky matice a skrutky.
• Ak máte benzínové zariadenie, skontrolujte, či nedochádza k únikom paliva.
• Skontrolujte, či zametacie valce nie sú poškodené a nie sú na nich známky popraskania alebo iného poškodenia.

1. Natlačte jednu z osí valca (A) na jeden z dvoch vývodových hnacích hriadelov vystupujúcich zo skrine prevodovky (F). V prípade potreby otočte os valca tak, aby sa otvor na kolík dostal nad zodpovedajúci otvor v hnacom hriadeli.
2. Upevnite hriadel valca poistným kolíkom (B).

3. Nasad'te jeden zo zametacích valcov (C) na zmontovaný hriadel. Zatlačte valec až úplne na doraz.

4. Upevnite valec na hriadeli pomocou klinového kolíka (D). Pri montáži jemne zatlačte koniec.

5. Zopakujte tieto kroky pri montáži osi a valca na opačnej strane.
6. Pomocou zacvakávacích príchytek (E) nasad'te chránič proti prskaniu.

Poznámka: Pri montáži príslušenstva na základný výrobok si pozrite návod základného výrobku.

Prevádzka

Používanie nadstavca

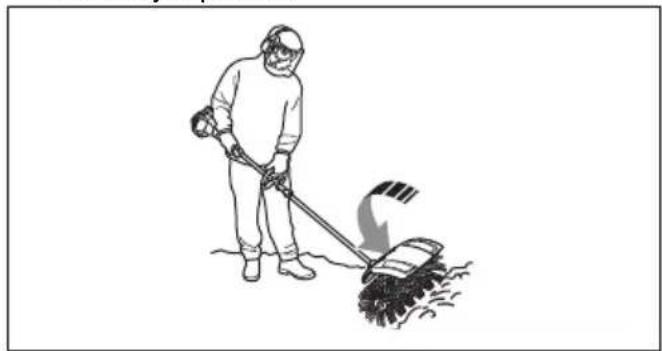

1. Výrobok používajte pri plnom plyne/rýchlosti (alebo takmer plnom plyne/rýchlosti) s kefou položenou na danom povrchu.

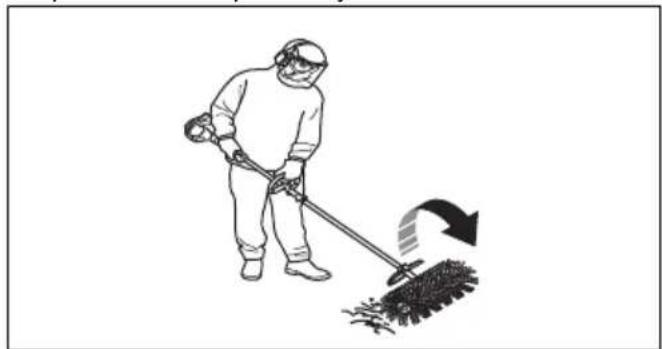

1. Pri čistení úzkych povrchov, napríklad chodníkov, je možné výrobok používať tak, že bude materiály vyhadzovať rovno pred vás. Ak chcete pracovať na širších povrchoch, možno bude potrebné pracovať šikmo, aby sa vytvárali pásy na jednej strane. Pásy s ľahkými materiálmi je možné zhrnút do jedného radu alebo kopy a odstránit neskôr, kým tvrdé alebo väčšie materiály bude možno potrebné zhrnút v niekoľkých pásoch.

1. Aby ste sa dostali do rohov, odpojte chránič proti prskaniu, uvoľnite spojku príslušenstva a otočte príslušenstvo o pol otáčky.

VÝSTRAHA: Odpad bude potom vyletovať dozadu smerom k používatelovi. Pri cúvaní s výrobkom používajte nižšiu rýchlost’ a nezabúdajte, že môžete ľahko zakopnút’.

1. Udržiavajte malý pracovný uhol k povrchu. Pri priliš veľkom pracovnom uhle má zametač tendenciu pohybovat' sa smerom k vám a riskujete, že stratíte nad výrobkom kontrolu.

V nasledujúcom texte sú uvedené niektoré všeobecné pokyny na údržbu. Ak potrebujete podrobnejšie informácie, kontaktujte vášho predajcu.

Údržba príslušenstva

VAROVANIE: Príslušenstvo sa používa v nečistých podmienkach. Ak máte benzínové zariadenie, je veľmi dôležité,

aby ste vykonávali pravidelnú údržbu vzduchového filtra. Aby vzduchový filter správne fungoval, musí sa namazat' olejom. Pozrite si pokyny na údržbu v návode na obsluhu pohonnej jednotky.

VÝSTRAHA: Skriňa prevodovky sa počas používania výrobku zohreje. Nedotýkajte sa skrine prevodovky, aby ste predišli popáleniu.

1. Skontrolujte, či sa zametacie valce prestanú otáčat', ked' uvoľníte plyn/páčku vypínača.

1. Skontrolujte, či zametacie valce nie sú poškodené alebo popraskané. V prípade potreby zametacie valce vymeňte.

2. Pri skladovaní na dlhšie obdobie kefu zaveste.

Preprava, skladovanie a likvidácia

Ak rezací nástroj prepravujete na inom vozidle, vždy používajte schválené zabezpečovacie prvky a uistite sa, že nástroj je bezpečne upevnený.

Pred dlhodobým skladovaním vykonajte kompletný servis rezacieho nástroja a vyčistite ho.

Technické údaje

Kefa so štetinami BR600
Šírka zametacieho valca, mm 597
Priemer zametacieho valca, mm 270
Hmotnosť
Hmotnosť, kg 5,3
Emisie hluku ^115
Nameraná úroveň hlučnosti dB(A) 106
Zaručená úroveň hlučnosti LWA dB(A) 110
Úrovne hlučnosti ^116
Ekvivalentná hladina akustického tlaku pri uchu používateľa meraná podľa normy EN ISO 22868, dB(A):	94
Vibrácie ^117
Ekvivalentné hladiny vibrácií (ahv,eq) na rukovätiach merané podľa normy ISO 22867, m/s ^2 :
Predné/zadné rukoväti 3,7/6,2

Technické údaje pre zariadenia na batériu

325iLK + štetinový nadstavec BR600
Šírka zametacieho valca, mm 597
Priemer zametacieho valca, mm 270
Hmotnosť
Hmotnosť, kg 2,3 + 5,3
Emisie hluku ^118
Nameraná úroveň hlučnosti dB(A) 90
Úrovne hlučnosti ^119
Hladina akustického tlaku pri uchu používateľa meraná podľa normy ISO 22868, dB (A):	80
Vibrácie ^120
Hladiny vibrácií na držadlách, merané podľa normy EN ISO 62841-1, m/s ^2
Vybavený schváleným príslušenstvom (originál), vľavo/vpravo 3,3/3,1

Vyhlásenie o zhode

Vyhlásenie o zhode EÚ

My, spoločnost' Husqvarna AB, SE-561 82 Huskvarna, Švédsko, tel.: [phone], vyhlasujeme s plnou zodpovednosťou, že výrobok:

Popis Štetinový nadstavec
Značka Husqvarna
Typ/model BR600
Identifikácia Výrobné čísla od roku 2022 a novšie

plne spíňa nasledujúce smernice a nariadenia EÚ:

Smernice / Nariadenia	Popis
2006/42/ES „o strojových zariadeniach“
2000/14/ES „týkajúca sa emisie hluku v prostredí pochádzajúceho zo zariadení používaných vo volnom priestranstve“
2011/65/EÚ	„o obmedzení používania určitých nebezpečných látok v elektrických a elektronických zariadeniach“

a že sa pri ňom uplatňujú nasledujúce normy a technické špecifikácie: EN ISO 12100:2010, EN IEC 63000:2018

Spoločnost' RISE SMP Svenska Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden z poverenia spoločnosti Husqvarna AB vykonala dobrovolnú typovú skúšku.

Stefan Holmberg, riaditel výskumu a vývoja, oddelenie riadenia technológií, Husqvarna AB

Zodpovedný za technickú dokumentáciu
