NÁVOD NA OBSLUHU 325iRJ HUSQVARNA

• Huskvarna, 2022-12-01 Стефан Холмберг (Stefan Holmberg), директор отдела разработок, управление технологиями, Husqvarna AB Ответственный за техническую документацию 141400, Московская обл., Г. Химки, ул. Ленинградская, владение 39, строение 6, здание II этаж 4, помещение OB02_04, телефон горячей линии 8-800-200-1689 420 1858 - 005 - 05.10.2023Obsah Úvod p. 421
• Bezpečnosť p. 422
• Montáž p. 429
• Prevádzka p. 430
• Údržba p. 432
• Riešenie problémov p. 434
• Preprava, skladovanie alikvidácia p. 434
• Technické údaje p. 435
• Príslušenstvo p. 436
• Vyhlásenie o zhode p. 437

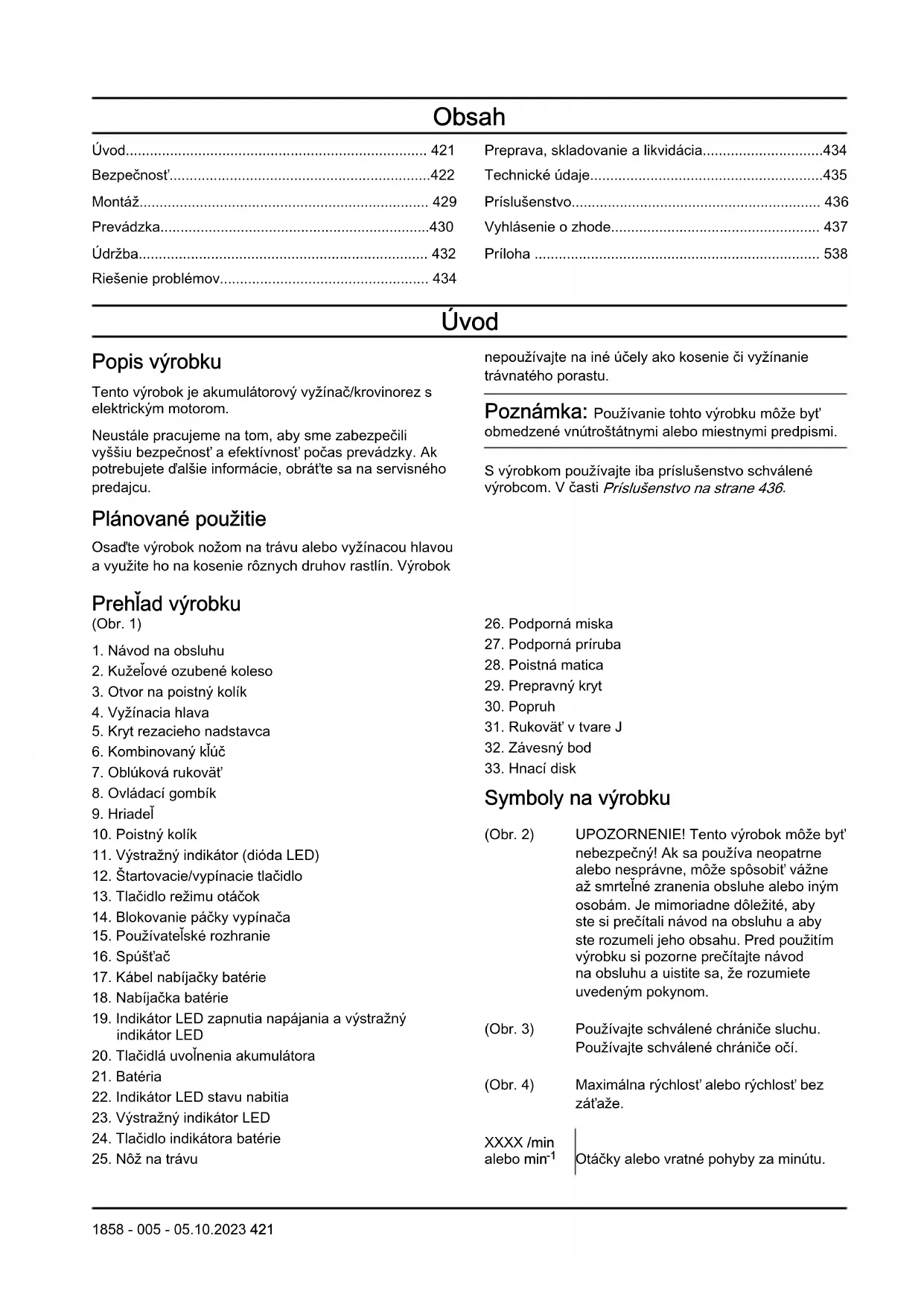

• Príloha Úvod Popis výrobku Tento výrobok je akumulátorový vyžínač/krovinorez s elektrickým motorom. Neustále pracujeme na tom, aby sme zabezpečili vyššiu bezpečnosť a efektívnosť počas prevádzky. Ak potrebujete ďalšie informácie, obráťte sa na servisného predajcu. Plánované použitie Osaďte výrobok nožom na trávu alebo vyžínacou hlavou avyužite ho na kosenie rôznych druhov rastlín. Výrobok nepoužívajte na iné účely ako kosenie či vyžínanie trávnatého porastu. Poznámka: Používanie tohto výrobku môže byť obmedzené vnútroštátnymi alebo miestnymi predpismi. Svýrobkom používajte iba príslušenstvo schválené výrobcom. Včasti Príslušenstvo na strane 436 p. 538

Prehľad výrobku (Obr. 1)

2. Kužeľové ozubené koleso

15. Používateľské rozhranie

20. Tlačidlá uvoľnenia akumulátora

27. Podporná príruba

Symboly na výrobku (Obr. 2) UPOZORNENIE! Tento výrobok môže byť nebezpečný! Ak sa používa neopatrne alebo nesprávne, môže spôsobiť vážne až smrteľné zranenia obsluhe alebo iným osobám. Je mimoriadne dôležité, aby ste si prečítali návod na obsluhu a aby ste rozumeli jeho obsahu. Pred použitím výrobku si pozorne prečítajte návod na obsluhu auistite sa, že rozumiete uvedeným pokynom. (Obr. 3) Používajte schválené chrániče sluchu. Používajte schválené chrániče očí. (Obr. 4) Maximálna rýchlosť alebo rýchlosť bez záťaže. XXXX /min alebo min

Otáčky alebo vratné pohyby za minútu. 1858 - 005 - 05.10.2023 421(Obr. 5) Menovité napätie, V (Obr. 6) Jednosmerný prúd. (Obr. 7) Tento výrobok je vsúlade spríslušnými smernicami ES. (Obr. 8) Tento výrobok je vsúlade spríslušnými právnymi predpismi Spojeného kráľovstva. (Obr. 9) Používajte schválené ochranné rukavice. (Obr. 10) Používajte odolné protišmykové topánky. (Obr. 11) Pozor na odrazenie noža. (Obr. 12) Symboly na výrobku alebo na jeho obale označujú, že sa tento výrobok nesmie likvidovať ako domáci odpad. Tento produkt sa musí odovzdať v príslušnom zariadení na recykláciu. (Obr. 13) Nadstavec môže odhodiť predmety, ktoré sa môžu odraziť späť. Ak sa nepoužíva odporúčané bezpečnostné vybavenie, môže to spôsobiť vážne poranenia očí. (Obr. 14) Pred vykonávaním údržby odpojte batériu. (Obr. 15) Výrobok je vybavený ochranou proti striekajúcej vode. (Obr. 16) Všetky časti tela udržiavajte mimo horúcich plôch. (Obr. 17) Označenie týkajúce sa emisie hluku do okolia podľa smerníc anariadení EÚ a Veľkej Británie alegislatívy štátu Nový Južný Wales „Protection of the Environment Operations (Noise Control) Regulation 2017“ (Nariadenie oochrane životného prostredia pri prevádzke (kontrola hluku) zroku 2017). Garantovaná hladina akustického výkonu produktu je uvedená v Technické údaje na strane 435

rrrrttxxxx Výkonový štítok udáva vý- robné číslo. yyyy je rok vý- roby, ww je týždeň výroby a xxxx je poradové číslo. (Obr. 18) Operátor musí zabezpečiť, aby sa žiadni ľudia alebo zvieratá nedostali bližšie ako 15 metrov od výrob- ku. Ak vrovnakom prie- store pracuje niekoľko ope- rátorov, bezpečná vzdiale- nosť medzi nimi musí byť minimálne 15 metrov. Poznámka: Ostatné symboly/štítky na výrobku odkazujú na požiadavky certifikácie pre iné komerčné oblasti. Poškodenie výrobku Nie sme zodpovední za škody na našom výrobku v prípade:

• nesprávne vykonanej opravy výrobku,

• opravy výrobku, pri ktorej neboli použité diely od výrobcu alebo diely schválené výrobcom,

• používania príslušenstva od iného výrobcu alebo príslušenstva, ktoré nie je schválené výrobcom,

• opravy výrobku, ktoré neboli vykonané vschválenom servisnom stredisku alebo schválenými kompetentnými osobami. Bezpečnosť Bezpečnostné definície Výstrahy, upozornenia apoznámky slúžia na zdôraznenie mimoriadne dôležitých častí návodu. VÝSTRAHA: Používa sa, ak pre obsluhu alebo osoby v okolí existuje nebezpečenstvo poranenia alebo smrti v prípade nedodržania pokynov v návode. VAROVANIE: Používa sa, ak hrozí nebezpečenstvo poškodenia produktu, iných materiálov alebo okolitej oblasti vprípade nedodržania pokynov vnávode. Poznámka: Používa sa na poskytnutie informácií nad rámec nevyhnutných informácií v danej situácii. Všeobecné bezpečnostné upozornenie pre elektrické nástroje VÝSTRAHA: Prečítajte si všetky bezpečnostné upozornenia, pokyny a pozrite si ilustrácie a uvedené technické údaje tohto elektrického nástroja. Nedodržanie všetkých nižšie uvedených pokynov môže spôsobiť zásah elektrickým prúdom, požiar alebo ťažké zranenia. 422 1858 - 005 - 05.10.2023• Uchovajte si všetky upozornenia a pokyny pre budúce použitie. Výraz „elektrický nástroj“ vupozorneniach označuje elektrický nástroj napájaný zelektrickej siete (skáblom) alebo napájaný zbatérie (bez kábla). Bezpečnosť na pracovisku

• Udržiavajte pracovisko v čistote a dobre osvetlené. Neporiadok alebo nedostatočné osvetlenie spôsobujú nehody.

• Nepoužívajte elektrické nástroje vo výbušnom ovzduší, napríklad v prítomnosti horľavých kvapalín, plynov alebo prachu. Elektrické nástroje vytvárajú iskry, ktoré môžu vznietiť prach alebo výpary.

• Pri používaní elektrického nástroja zabráňte deťom a okoloidúcim, aby sa zdržiavali vo vašej blízkosti. Rušivé podnety môžu spôsobiť stratu kontroly. Elektrická bezpečnosť

• Parametre elektrických nástrojov sa musia zhodovať s parametrami napájacej zásuvky. Nikdy a žiadnym spôsobom nemodifikujte elektrickú zástrčku. Suzemnenými elektrickými nástrojmi nepoužívajte žiadne adaptérové zástrčky. Ak sa zástrčky neupravujú a používajú sa zodpovedajúce zásuvky, zníži sa riziko úrazu elektrickým prúdom.

• Zabráňte kontaktu tela s uzemnenými povrchmi, ako sú rúry, radiátory, sporáky a chladničky. Riziko úrazu elektrickým prúdom je vyššie, ak je vaše telo uzemnené.

• Nevystavujte elektrické nástroje dažďu alebo vlhkým podmienkam. Voda vnikajúca do elektrického náradia zvýši riziko úrazu elektrickým prúdom.

• Nepoužívajte kábel nesprávnym spôsobom. Nikdy nepoužívajte kábel na nosenie, ťahanie alebo odpájanie elektrického náradia. Chráňte šnúru pred horúčavou, olejom, ostrými hranami alebo pohybujúcimi sa dielcami. Poškodené alebo zamotané káble zvyšujú riziko úrazu elektrickým prúdom.

• Pri práci s elektrickým náradím vonku používajte predlžovací kábel vhodný na vonkajšie použitie. Používanie predlžovacej šnúry určenej do vonkajšieho prostredia znižuje riziko zásahu elektrickým prúdom.

• Ak je nevyhnutné použiť elektrický nástroj vo vlhkom prostredí, na napájanie nástroja použite vedenie vybavené prúdovým chráničom (RCD). Použitie prúdového chrániča znižuje riziko úrazu elektrickým prúdom. Osobná bezpečnosť

• Buďte pozorní, sledujte, čo robíte, a pri používaní elektrického nástroja postupujte rozumne. Nepoužívajte elektrický nástroj, keď ste unavení alebo pod vplyvom drog, alkoholu alebo liekov. Chvíľka nepozornosti pri používaní elektrických nástrojov môže spôsobiť vážny úraz.

• Používajte osobné ochranné pomôcky. Vždy noste ochranné prostriedky očí. Ochranné vybavenie, ako sú napríklad masky proti prachu, bezpečnostné topánky sprotišmykovou podrážkou, prilby alebo chrániče sluchu použité vo vhodných prípadoch znižujú počet osobných poranení.

• Zabráňte neúmyselnému spusteniu zariadenia. Pred pripojením kelektrickej sieti alebo akumulátoru overte zdvihnutím alebo prenesením nástroja, či je vypínač vo vypnutej polohe. Prenášanie elektrických nástrojov s prstom na vypínači alebo pripojenie napájania k nástrojom, ktoré majú vypínač zapnutý, zvyšuje riziko nehôd.

• Pred zapnutím elektrického nástroja vyberte nastavovací kľúč alebo kľúč na matice. Kľúč nasadený na otáčajúcu sa časť elektrického nástroja môže spôsobiť úraz.

• Nenaťahujte sa príliš ďaleko. Vždy si udržiavajte rovnováhu a správny postoj. To umožňuje lepšie ovládanie elektrického nástroja v neočakávaných situáciách.

• Vhodne sa oblečte. Nenoste voľné oblečenie alebo šperky. Udržujte svoje vlasy a oblečenie mimo dosahu pohyblivých častí. Voľné oblečenie, šperky alebo dlhé vlasy sa môžu zachytiť v pohyblivých častiach.

• Ak je možné pripojiť zariadenia na odsávanie a zber prachu, overte, či sú tieto zariadenia pripojené a či sa správne používajú. Používanie zberača prachu môže obmedziť nebezpečenstvá týkajúce sa prachu.

• Nedovoľte, aby vás skúsenosti získané častým používaním nástrojov uspokojili, a ignorovali by ste bezpečnostné pravidlá pri používaní nástroja. Neopatrné konanie môže v zlomku sekundy spôsobiť vážne poranenie. Používanie a starostlivosť o elektrické náradie

• Nepoužívajte elektrický nástroj násilím. Používajte správny elektrický nástroj na dané použitie. Správny elektrický nástroj vykoná prácu lepšie a bezpečnejšie pri rýchlosti, na akú je určený.

• Nepoužívajte elektrický nástroj, ak sa nedá zapnúť avypnúť vypínačom. Akýkoľvek elektrický nástroj, ktorý sa nedá ovládať vypínačom, je nebezpečný a musí sa opraviť.

• Pred akýmkoľvek nastavovaním, výmenou príslušenstva alebo skladovaním elektrického nástroja odpojte zástrčku od zdroja napájania alebo vyberte akumulátor zelektrického nástroja, ak je vyberateľný. Takéto preventívne bezpečnostné opatrenia znižujú riziko náhodného spustenia elektrického nástroja.

• Nepoužívané elektrické nástroje udržiavajte mimo dosahu detí a nedovoľte osobám, ktoré nepoznajú elektrické nástroje alebo tieto pokyny, aby elektrický nástroj používali. Elektrické nástroje sú nebezpečné vrukách neskúsených používateľov.

• Vykonávajte údržbu elektrického náradia a príslušenstva. Skontrolujte vychýlenie alebo ohnutie pohyblivých časti, nalomenie častí alebo akékoľvek iné poškodenie, ktoré môže ovplyvniť prevádzku elektrického nástroja. Ak je elektrický nástroj 1858 - 005 - 05.10.2023 423poškodený, dajte ho pred použitím opraviť. Mnoho nehôd je spôsobených nedostatočne udržiavanými elektrickými nástrojmi.

• Rezacie nástroje udržiavajte nabrúsené a v čistote. Správne udržiavané rezacie nástroje s ostrými hranami sú menej náchylné na ohnutie a ľahšie sa ovládajú.

• Používajte elektrický nástroj, príslušenstvo a diely nástroja atď. v súlade s týmito pokynmi, pričom vezmite do úvahy pracovné podmienky a typ vykonávanej práce. Používanie elektrického náradia na iné ako určené účely môže vyvolať nebezpečnú situáciu.

• Rukoväti a úchytné povrchy udržiavajte suché, čisté a neznečistené olejom a mazivom. Šmykľavé rukoväti a povrchy na uchopenie neumožňujú bezpečnú manipuláciu a ovládanie nástroja v nečakaných situáciách. Používanie nástroja napájaného akumulátorom astarostlivosť oň

• Nabíjajte iba pomocou nabíjačky špecifikovanej výrobcom. Nabíjačka, ktorá je vhodná pre jeden typ akumulátora, môže pri použití siným akumulátorom predstavovať nebezpečenstvo požiaru.

• Elektrické nástroje používajte iba so špecificky označenými akumulátormi. Pri použití akéhokoľvek iného akumulátora môže hroziť nebezpečenstvo poranenia a požiaru.

• Keď sa akumulátor nepoužíva, udržujte ho mimo dosahu kovových predmetov, ako sú spony na papier, mince, kľúče, klince, skrutky alebo iné drobné kovové predmety, ktoré môžu vytvoriť spoj medzi svorkami. Skratovanie svoriek akumulátora môže spôsobiť popáleniny alebo požiar.

• Pri neopatrnom zaobchádzaní môže zakumulátora uniknúť tekutina. Nedotýkajte sa jej. Vprípade náhodného kontaktu umyte postihnuté miesto vodou. Ak sa dostane kvapalina zakumulátora do očí, vyhľadajte aj lekársku pomoc. Kvapalina vystrekujúca zakumulátora môže spôsobiť podráždenie alebo popáleniny.

• Nepoužívajte poškodený alebo upravený akumulátor alebo nástroj. Poškodené alebo upravené akumulátory môžu mať za následok nepredvídateľné fungovanie a spôsobiť požiar, výbuch alebo predstavovať nebezpečenstvo poranenia.

• Akumulátor alebo nástroj nevystavujte ohňu alebo nadmerne vysokým teplotám. Pri vystavení ohňu alebo teplote nad 130°C (266°F) môže dôjsť kvýbuchu.

• Dodržiavajte všetky pokyny na nabíjanie apri nabíjaní nevystavujte akumulátor alebo nástroj teplotám, ktoré sú mimo teplotného rozsahu uvedeného vpokynoch. Pri nesprávnom nabíjaní alebo pri vonkajších teplotách mimo uvedeného rozsahu hrozí poškodenie akumulátora azvyšuje sa nebezpečenstvo požiaru. Servis

• Elektrické náradie zverte do opravy iba kvalifikovanému odborníkovi a používajte iba originálne náhradné súčiastky. Tým sa zaistí zachovanie bezpečnosti elektrického nástroja.

• Poškodené akumulátory nikdy neservisujte sami. Servis akumulátorov smie vykonávať len výrobca alebo autorizovaný servis. Bezpečnostné upozornenia pre vyžínač trávy, krovinorez a pílu na kroviny

• Zariadenie nepoužívajte počas nepriaznivých poveternostných podmienok, najmä ak hrozí riziko bleskov. Zníži sa tým riziko zasiahnutia bleskom.

• Skontrolujte, či sa v priestore, kde sa má zariadenie používať, nenachádzajú voľne žijúce živočíchy. Počas prevádzky zariadenia môže dôjsť k zraneniu voľne žijúcich živočíchov.

• Pozorne skontrolujte priestor, vktorom sa bude zariadenie používať, aodstráňte všetky kamene, konáre, káble, kosti ainé cudzie predmety. Vymrštené predmety môžu spôsobiť poranenie osôb.

• Pred používaním zariadenia vždy vizuálne skontrolujte, či nie sú rezný nástroj alebo nôž a rezný nástroj alebo zostava noža poškodené. Poškodené diely zvyšujú riziko poranenia.

• Pri výmene príslušenstva sa riaďte pokynmi. Nesprávne utiahnuté upevňovacie matice alebo skrutky noža môžu poškodiť nôž alebo spôsobiť jeho uvoľnenie.

• Menovitá rýchlosť otáčania rezného nástroja sa musí minimálne rovnať maximálnej rýchlosti otáčania vyznačenej na zariadení. Rezné nástroje pohybujúce sa rýchlejšie ako je ich menovitá rýchlosť otáčania sa môže zlomiť a rozpadnúť.

• Noste ochranu očí, uší, hlavy a rúk. Vhodné ochranné vybavenie obmedzí zranenia spôsobené lietajúcimi úlomkami alebo náhodným kontaktom so žacím lankom alebo nožom.

• Počas prevádzky stroja vždy noste protišmykovú ochrannú obuv. Ak ste bosí alebo máte obuté otvorené sandále, toto zariadenie nepoužívajte. Zníži sa tým riziko poranenia chodidiel kontaktom spohybujúcim sa rezným nástrojom, lankom alebo nožom.

• Pri práci so zariadením vždy noste dlhé nohavice. Odhalená pokožka zvyšuje pravdepodobnosť poranenia vymrštenými predmetmi.

• Počas používania zariadenia nedovoľte okolostojacim približovať sa. Vymršťované úlomky môžu mať za následok vážne zranenie.

• Pri používaní držte zariadenie vždy oboma rukami. Držaním zariadenia oboma rukami sa vyhnete strate kontroly nad ním.

• Zariadenie držte iba za izolovanú časť určenú na držanie, pretože žacie lanko alebo nôž sa môžu dostať do kontaktu so skrytými káblami. Žacie lanko alebo nože, ktorý príde do styku s vodičom pod

1858 - 005 - 05.10.2023napätím, môže uviesť pod napätie exponované kovové časti zariadenia a môže používateľovi spôsobiť úraz elektrickým prúdom.

• Vždy udržujte správny postoj a zariadenie obsluhujte iba vtedy, keď stojíte na zemi. Klzké alebo nestabilné povrchy môžu spôsobiť stratu rovnováhy alebo kontroly nad zariadením.

• Zariadenie nepoužívajte na nadmerne strmých svahoch. Znižuje sa tým riziko straty kontroly, pošmyknutia, spadnutia anásledného zranenia.

• Pri práci na svahoch vždy dbajte na to, aby ste mali pevné postavenie, vždy pracujte naprieč svahom, nikdy smerom nahor alebo nadol abuďte mimoriadne opatrní pri zmene smeru. Znižuje sa tým riziko straty kontroly, pošmyknutia, spadnutia anásledného zranenia.

• Keď je zariadenie v prevádzke, držte všetky časti tela mimo dosahu rezného nástroja, lanka alebo noža. Pred spustením zariadenia sa uistite, že sa rezný nástroj, lanko alebo nôž ničoho nedotýkajú. Chvíľka nepozornosti pri obsluhe zariadenia môže viesť k zraneniu vás alebo iných osôb.

• Zariadenie nepoužívajte nad výškou pása. Pomôže to zabrániť neúmyselnému kontaktu rezného nástroja alebo noža a umožňuje to lepšiu kontrolu nad zariadením v neočakávaných situáciách.

• Pri rezaní kríkov a mladých stromov, ktoré sú napnuté, dávajte pozor na ich vymrštenie. Keď sa uvoľní napnutie vo vláknach dreva, kríky alebo mladé stromy môžu zasiahnuť používateľa a/alebo neovládateľne odhodiť zariadenie.

• Mimoriadny pozor dávajte pri rezaní krovín a mladých stromov. Pružný materiál môže nôž zachytiť a vymrštiť smerom k vám alebo spôsobiť stratu rovnováhy.

• Udržujte zariadenie pod kontrolou a nedotýkajte sa rezných nástrojov, laniek a nožov ani iných nebezpečných pohyblivých častí, keď sú stále v pohybe. Znižuje sa tým riziko poranenia pohyblivými časťami.

• Pri odstraňovaní zaseknutého materiálu alebo pri údržbe zariadenia sa uistite, že sú všetky vypínače vypnuté a či je odpojený napájací kábel. Neočakávané uvedenie zariadenia do činnosti vpriebehu odstraňovania zachyteného materiálu alebo vykonávania servisu môže spôsobiť vážne poranenie.

• Zariadenie prenášajte vypnuté a mimo tela. Správnou manipuláciou so zariadením sa zníži pravdepodobnosť náhodného kontaktu s pohybujúcim sa rezným nástrojom, lankom alebo nožom.

• Pri preprave alebo skladovaní zariadenia vždy nasaďte kryt na kovové nože. Správnou manipuláciou so zariadením sa zníži pravdepodobnosť náhodného kontaktu s nožom.

• Používajte iba náhradné rezné nástroje, lanká, rezné hlavy a nože špecifikované výrobcom. Nesprávne náhradné diely môžu zvýšiť riziko poškodenia a poranenia. Ďalšie všeobecné bezpečnostné informácie

• Pred prechodom na iné miesto výrobok vypnite. Pri predávaní výrobku inej osobe vždy vyberte batériu.

• Pred použitím výrobku a po akomkoľvek náraze skontrolujte známky opotrebovania alebo poškodenia a podľa potreby vykonajte opravu.

• Ak sa počas prevádzky výrobku v rezacom nadstavci niečo zasekne, prácu prerušte a vypnite výrobok. Zaistite, aby sa rezací nadstavec úplne zastavil. Pred čistením, kontrolou alebo opravou výrobku alebo rezného zariadenia vyberte batériu.

• Pred používaním výrobok skontrolujte. Pozrite sa na, Bezpečnostné zariadenia na výrobku na strane 427

• Chybný rezací nadstavec môže zvýšiť riziko nehôd.

• Skontrolujte, či prevod nie je znečistený a prasknutý. Očistite prevod od trávy a lístia pomocou kefy. V prípade potreby noste rukavice.

• Vždy skontrolujte, či sa vo vetracích otvoroch nenachádzajú odpadky.

• Skontrolujte, či je vyžínacia hlava úplne pripevnená k vyžínaču.

• Pred naštartovaním sa musia nasadiť všetky kryty, ochranné prvky a rukoväte.

• Skontrolujte, či je výrobok vúplnom poriadku. Skontrolujte, či sú všetky matice a skrutky zatiahnuté.

• Skontrolujte či vyžínacia hlava a kryt vyžínacej hlavy nie sú poškodené alebo prasknuté. Vyžínaciu hlavu alebo kryt vyžínacej hlavy vymeňte, pokiaľ boli vystavené nárazom, alebo ak sú niekde prasknuté. Vždy používajte správny odporúčaný ochranný kryt zodpovedajúci používanému rezaciemu nadstavcu. Včasti Príslušenstvo na strane 436

• Tento výrobok môže byť nebezpečný, ak nie ste opatrní alebo ho používate nesprávne. Tento výrobok môže spôsobiť vážne poranenie alebo usmrtenie obsluhujúceho pracovníka alebo iných osôb.

• Tento spotrebič nie je určený na použitie osobami (vrátane detí) sobmedzenými fyzickými, zmyslovými alebo mentálnymi schopnosťami, alebo snedostatkom skúseností avedomostí, pokiaľ tieto osoby nie sú pod dohľadom alebo ak neboli poučené opoužívaní spotrebiča osobou zodpovednou za ich bezpečnosť. Deti by mali byť pod dohľadom, aby sa zabezpečilo, že sa so zariadením nehrajú.

• Nikdy nedovoľte deťom používať stroj alebo sa zdržiavať v jeho blízkosti. Keďže stroj sa ľahko štartuje, deti môžu byť schopné naštartovať ho, pokiaľ nie sú pod neustálym dohľadom. To môže 1858 - 005 - 05.10.2023 425znamenať riziko vážneho poranenia. Preto odpojte batériu, keď stroj nie je pod dohľadom.

• Nikdy nedovoľte deťom a iným osobám, ktoré nie sú vyškolené v používaní výrobku a/alebo batérie, používať alebo opravovať výrobok alebo batériu.

• Skladujte vybavenie na uzamykateľnom mieste, aby bolo mimo dosahu detí anepovolaných osôb.

• Po vypnutí výrobku majte ruky a nohy mimo dosahu rezacieho nadstavca, kým sa úplne nezastaví.

• Narezaný materiál neodstraňuje ani nenechajte iné osoby odstraňovať, kým je výrobok spustený alebo kým sa otáča rezné zariadenie, keďže by mohlo dôjsť kvážnemu zraneniu.

• Majte na pamäti, že vy ako operátor ste zodpovedný za to, aby ste nevystavovali osoby alebo ich majetok nehodám alebo nebezpečenstvu.

• Za žiadnych okolností nemeňte pôvodnú konštrukciu výrobku bez schválenia od výrobcu. Vždy používajte originálne príslušenstvo. Nepovolené zmeny alebo príslušenstvo môžu viesť kvážnemu zraneniu alebo smrti operátora alebo ostatných osôb. Vaša záruka nemusí pokrývať poškodenia ani škody spôsobené neschváleným príslušenstvom alebo náhradnými dielmi.

• Jediné príslušenstvo, ktoré môžete používať stýmto výrobkom, je rezací nadstavec, ktorý odporúčame v kapitole Príslušenstvo. Včasti Príslušenstvo na strane 436

• Nikdy nepoužívajte výrobok, ktorý bol pozmenený a nezhoduje sa s originálnymi špecifikáciami.

• Nikdy nepoužívajte poškodený výrobok. Vykonávajte bezpečnostné kontroly, údržby a dodržiavajte servisné pokyny uvedené v tomto návode. Určité opatrenia týkajúce sa servisu a údržby zariadenia musia vykonávať iba školení a kvalifikovaní odborníci. Pozrite si pokyny v časti Údržba.

• Práca vnepriaznivom počasí je únavnáa často prináša zvýšené nebezpečenstvo. Vzhľadom na zvýšené nebezpečenstvo sa neodporúča používať výrobok za veľmi nepriaznivého počasia, napríklad za hustej hmly, silného dažďa, silného vetra, keď je veľmi chladno alebo počas búrky atď.

• Nikdy nepracujte, ak stojíte na rebríku alebo vinej vyvýšenej polohe, ktorá nie je úplne bezpečná.

• Nepoužívané zariadenia uložte v interiéri – keď sa zariadenia nepoužívajú, treba ich uložiť v interiéri

• Nie je možné predvídať každú situáciu, ktorá môže nastať. Vždy konajte opatrne a riaďte sa zdravým rozumom. Vyvarujte sa každej situácie, ktorá podľa vás presahuje vaše možnosti. Ak si ani po prečítaní týchto pokynov nie ste istý, ako so strojom zaobchádzať, obráťte sa na odborníka.

• Zabezpečte, aby sa počas práce nemohli do okruhu 15m od produktu dostať žiadni ľudia ani zvieratá. Pokiaľ vrovnakom priestore pracujú niekoľkí používatelia, bezpečná vzdialenosť medzi nimi by mala byť minimálne 15metrov. Vopačnom prípade existuje riziko vážneho zranenia. Ak sa niekto kvýrobku viac priblíži, okamžite ho zastavte. Nikdy neotáčajte výrobkom okolo seba bez toho, aby ste sa presvedčili, či sa niekto nenachádza vnebezpečnej zóne.

• Ubezpečte sa, že ľudia, zvieratá alebo iné veci nebudú môcť ovplyvniť ovládanie výrobku, nemôžu prísť do kontaktu srezacím nadstavcom a ani ich nezasiahnu predmety odhodené rezacím nadstavcom. Výrobok však smiete používať len vprípade, že dokážete privolať pomoc vprípade nehody.

• Uistite sa, že sa môžete pohybovať a stáť bezpečne. Skontrolujte, či okolo vás nie sú prekážky (korene, skaly, vetvy, jamy a podobne) pre prípad, že by ste sa museli náhle pohnúť. Dávajte veľký pozor pri práci na prudkých svahoch.

• Pri práci so zariadením kráčajte, nebežte.

• Skontrolujte pracovnú oblasť. Odstráňte všetky voľné predmety, ako sú kamene, úlomky skla, klince, oceľové drôty, šnúry a pod., ktoré by mohli pri strihaní vyletúvať alebo sa namotať na rezací nástroj alebo kryt rezacieho nástroja.

• Dávajte pozor na zvyšky konárov, ktoré môžu pri rezaní odletúvať. Svýrobkom nepracujte príliš blízko pri zemi, pretože môže dôjsť kodletovaniu kameňov a iných predmetov.

• Ubezpečte sa, že žiadne oblečenie alebo časti tela neprídu do styku s rezacím nadstavcom po zapnutí výrobku. Výrobok držte pod úrovňou pásu.

• Dávajte pozor na odletujúce predmety. Vždy používajte schválené chrániče očí. Nikdy sa nenakláňajte ponad kryt rezacieho nástroja. Kamene, úlomky, atď. môžu vyletieť do očí azapríčiniť slepotu alebo vážne poranenie.

• Ak nosíte chrániče sluchu, dávajte pozor na varovné signály alebo výkriky. Vždy si chrániče sluchu skladajte hneď, ako sa výrobok zastaví.

• Ak dochádza k nežiaducim vibráciám, vyrežte novú šnúru so správnou dĺžkou a vibrácie by mali ustať.

• Ak výrobok začne nadmerne vibrovať, zastavte ho avyberte batériu.

• Nadmerné vystavenie vibráciám môže viesť kpoškodeniu krvného obehu alebo nervovým poškodeniam uľudí, ktorý majú zhoršený krvný obeh. Pri symptómoch nadmerného vystavenia vibráciám sa obráťte na svojho lekára. Tieto príznaky sú tŕpnutie, strata citu, chvenie, pichanie, bolesť, strata sily, zmeny vo farbe a stave pleti. Tieto symptómy sa bežne objavujú na prstoch, rukách a zápästiach.

1858 - 005 - 05.10.2023telo umiestnite na ľavú stranu zariadenia. Odrazenie noža môže zvýšiť riziko zranenia v dôsledku neočakávaného pohybu zariadenia. Používateľ môže sily odrazenia noža skrotiť, ak sa vykonajú vhodné opatrenia.

• Ak sa nôž zasekne, alebo ak z akéhokoľvek dôvodu prerušíte rez, vypnite zariadenie a držte ho nehybne v materiáli, kým sa nôž úplne nezastaví. Kým je nôž zaseknutý, nikdy sa nepokúšajte odstrániť zariadenie z materiálu ani ho ťahať dozadu, keď je nôž v pohybe, inak môže dôjsť k odrazeniu noža. Pokúste sa zistiť príčinu a prijmite nápravné opatrenia na odstránenie príčiny viaznutia noža.

• Nepoužívajte tupé ani poškodené nože. Tupé alebo poškodené nože zvyšujú riziko zaseknutia alebo zachytenia sa o predmet, čo má za následok odrazenie noža.

• Vždy udržujte dobrú viditeľnosť rezaného materiálu. Častejšie knemu dochádza na miestach, kde nie je rezaný materiál dobre viditeľný.

• Ak k vám počas obsluhy zariadenia pristúpi iná osoba, zariadenie vypnite. Existuje zvýšené riziko poranenia iných osôb zasiahnutím pohybujúcim sa nožom v prípade odrazenia noža. Osobné ochranné prostriedky VÝSTRAHA: Skôr než budete výrobok používať, prečítajte si nasledujúce výstrahy.

• Pri používaní produktu vždy používajte schválené osobné ochranné prostriedky. Osobné ochranné prostriedky nedokážu úplne vylúčiť riziko, ale môžu znížiť vážnosť zranenia v prípade nehody. Váš predajca vám pomôže pri výbere správnych prostriedkov.

• Vprípade rizika padajúcich predmetov používajte ochrannú prilbu.

• Používajte schválené chrániče sluchu, ktoré zaručujú primeranú redukciu hluku. Dlhodobé vystavenie sa hluku môže spôsobiť trvalé poškodenie sluchu.

• Používajte schválené chrániče očí. Ak používate štít, musíte tiež používať schválené ochranné okuliare. Schválené ochranné okuliare musia zodpovedať norme ANSI Z87.1 platnej v USA alebo norme EN 166 platnej v krajinách EÚ.

• Na ochranu tváre používajte ochranný štít. Štít nie je dostatočnou ochranou očí. (Obr. 19)

• Keď je to potrebné, používajte rukavice, ako napríklad pri montáži, kontrole alebo čistení rezného zariadenia.

• Používajte pevnú protišmykovú obuv.

• Používajte odev vyrobený zpevnej tkaniny. Vždy noste pevné, dlhé nohavice adlhé rukávy. Nepoužívajte voľný odev, ktorý sa môže zachytiť vkonároch avetvách. Nenoste šperky, krátke nohavice, sandále anebuďte bosí. Vlasy si bezpečne uchyťte nad úrovňou ramien. (Obr. 20)

• Majte poruke pomôcky na poskytnutie prvej pomoci. (Obr. 21) Bezpečnostné zariadenia na výrobku VÝSTRAHA: Skôr než budete výrobok používať, prečítajte si nasledujúce výstrahy. V tejto časti je opísané bezpečnostné vybavenie výrobku, jeho účel a postup, ako vykonávať kontroly a údržbu, aby bola zabezpečená jeho správna činnosť. Pozrite si pokyny včasti Úvod na strane 421 kde nájdete informácie oumiestnení týchto časti na výrobku. Ak údržba výrobku nebude vykonávaná správne, skráti sa tým jeho životnosť a zvýši sa riziko nehodovosti. Servis a/alebo opravy musia byť vykonané odborne. Ak potrebujete podrobnejšie informácie, obráťte sa na najbližší servis. VÝSTRAHA: Nikdy nepoužívajte výrobok, ktorý má chybné bezpečnostné prvky. Bezpečnostné vybavenie výrobku sa musí kontrolovať a udržiavať tak, ako je to opísané vtejto časti. Ak výrobok neprejde niektorou zkontrol, obráťte sa na servisného zástupcu na účel opravy. VAROVANIE: Všetky servisné a opravné práce na stroji si vyžadujú špeciálne školenie. Toto najmä platí obezpečnostnom vybavení výrobku. Ak stroj neprejde niektorou z kontrol popísaných nižšie, doneste ho do servisnej dielne. Pri kúpe ktoréhokoľvek z našich výrobkov vám zaručujeme dostupnosť odborných opráv a servis. Ak maloobchodný predajca, ktorý vám predáva stroj nie je servisný zástupca, požiadajte ho o adresu najbližšej servisnej dielne. Kontrola používateľského rozhrania

1. Stlačte a držte štartovacie/vypínacie tlačidlo (A).

a) Výrobok je zapnutý, keď sa rozsvieti displej (B). (Obr. 22) b) Výrobok je vypnutý, keď nesvieti displej.

2. Ak svieti alebo bliká výstražný indikátor na displeji,

pozrite si časť Používateľské rozhranie na strane

Kontrola poistky páčky vypínača Poistka páčky vypínača má zabrániť náhodnému spusteniu. Keď posuniete poistku páčky vypínača (A) dopredu a potom stlačíte poistku páčky vypínača 1858 - 005 - 05.10.2023 427proti rukoväti (B), páčka vypínača (C) sa uvoľní. Keď uvoľníte rukoväť, páčka vypínača aj zablokovanie páčky vypínača sa spoločne vrátia späť do svojej pôvodnej polohy. Tento pohyb riadia tri nezávislé pružiny. (Obr. 23)

1. Ubezpečte sa, či je páčka vypínača zaistená, keď je

poistka páčky vypínača vosvojej pôvodnej polohe. (Obr. 24)

vypínača pohybujú voľne a spätná pružina pracuje správne.

4. Spustite výrobok, pozrite si časť

Zapnutie výrobku na strane 431

nadstavec zastavil a či potom ostal stáť. Kontrola krytu rezacieho nadstavca VÝSTRAHA: Nepoužívajte rezací nadstavec bez schváleného asprávne nasadeného krytu rezacieho nadstavca. Vždy používajte odporúčaný ochranný kryt zodpovedajúci používanému rezaciemu nadstavcu, pozrite si časť Príslušenstvo na strane 436 . Použitie nesprávneho alebo poškodeného krytu rezacieho nadstavca by mohlo zapríčiniť vážne zranenie. Kryt rezacieho nadstavca slúži na zastavenie predmetov vymrštených smerom kobsluhe. Taktiež zamedzuje vzniku zranení spôsobených dotykom srezacím nadstavcom.

1. Vypnite zariadenie a vyberte akumulátor.

2. Pohľadom skontrolujte prítomnosť prípadných

poškodení, napríklad prasklín. (Obr. 26)

3. Ak je kryt rezacieho nadstavca poškodený, vymeňte

ho. Nasadenie azloženie poistnej matice VÝSTRAHA: Vypnite zariadenie, odstráňte akumulátor, nasaďte si ochranné rukavice avblízkosti okrajov rezacieho nadstavca postupujte opatrne. Poistná matica sa používa na pripojenie niektorých druhov rezacích nadstavcov. Poistná matica má ľavý závit. (Obr. 27)

• Pri upínaní uťahujte poistnú maticu vopačnom smere, ako je smer otáčania rezacieho nadstavca.

• Pri uvoľňovaní otáčajte poistnú maticu vrovnakom smere, ako je smer otáčania rezacieho nadstavca.

• Na uvoľnenie alebo utiahnutie poistnej matice použite nástrčkový kľúč sdlhým nadstavcom. Šípka na obrázku znázorňuje oblasť, kde by ste mali používať nástrčkový kľúč. Poznámka: Uistite sa, aby poistnú maticu nebolo možné otočiť rukou. Ak nylónový krúžok nemá odpor minimálne 1,5Nm, poistnú maticu vymeňte. Maticu treba vymeniť vždy potom, ako bola použitá na upnutie približne 10-krát. Rezací nadstavec VÝSTRAHA: Vyberte akumulátor a skontrolujte, či sa rezací nadstavec úplne zastavil. Až potom začnite pracovať na ľubovoľnej súčasti rezacieho nadstavca. VÝSTRAHA: Používajte správne rezací nadstavec. Používajte len rezací nadstavec sodporúčanými ochrannými prvkami – pozrite si časť Príslušenstvo na strane 436 . Zaistite, aby bol rezací nadstavec správne nabrúsený. Nesprávne nabrúsené rezací nadstavec zvyšuje riziko odrazenia noža. VÝSTRAHA: Dobiehajúca čepeľ môže spôsobiť poranenie, keď sa bude ďalej otáčať aj po uvoľnení spínača. Je potrebné mať zariadenie pod kontrolou, až kým sa čepeľ úplne nezastaví. (Obr. 28) Pri manipulácii s rezacím nadstavcom používajte ochranné rukavice.

• Skontrolujte, či na rezacom nástroji nie sú viditeľné známky poškodenia alebo trhliny. Poškodený rezací nadstavec vymeňte. Vyžínacia hlava

• Vždy používajte správnu vyžínaciu hlavu, rezné nadstavce a vždy používajte odporúčané žacie lanko. Pozrite si časť Príslušenstvo na strane 436 a informácie o montáži na konci návodu.

• Uistite sa, že nie je poškodený rezací zub na kryte vyžínacej hlavy.

• Zaistite, aby bolo žacie lanko vcievke navinuté tesne a rovnomerne, aby sa zabránilo neobvyklým vibráciám výrobku. Rôzne dĺžky šnúry môžu spôsobiť vibrácie, ktoré je vhodné zabrániť. Poklepte po vyžínacej hlave, aby ste získali správnu dĺžku na šnúre.

1858 - 005 - 05.10.2023Na predĺženie životnosti možno šnúru pred nasadením nechať 2 dni alebo viac vo vode. Odolnosť šnúry sa vďaka tomu zvýši. Nôž na trávu

• Používajte správne nabrúsené kotúče anože. Nesprávne naostrený alebo poškodený kotúč alebo nôž zvyšuje riziko vzniku zranení.

• Informácie osprávnom ostrení anastavení kotúčov anožov sú uvedené vpokynoch dodaných spríslušným kotúčom alebo nožom. Bezpečnostné pokyny pre montáž VÝSTRAHA: Pred používaním výrobku si pozorne prečítajte tieto pokyny, pričom dajte pozor, aby ste im porozumeli adodržiavali ich.

• Pred montážou výrobku z neho odstráňte akumulátor.

• Používajte schválené ochranné rukavice.

• Poškodený alebo nesprávny ochranný kryt môže spôsobiť zranenie. Nepoužívajte rezacie nadstavce bez osadeného schváleného krytu.

• Hnací disk apodporná príruba musia byť správne uchytené vstredovom otvore rezacieho nadstavca. Nesprávne nasadenie rezacieho nadstavca môže viesť kzraneniu alebo usmrteniu.

• Pokiaľ je produkt dodávaný s nadstavcom, popruh musí byť správne pripojený k zariadeniu. Popruh robí prevádzku zariadenia bezpečnou a zamedzuje zraneniu používateľa alebo iných osôb. Bezpečnostné pokyny pre údržbu VÝSTRAHA: Skôr než začnete súdržbou výrobku, prečítajte si nasledujúce výstrahy.

• Pred vykonávaním údržby, inými kontrolami alebo zmontovaním produktu vyberte batériu.

• Obsluha je povinná vykonávať iba údržbu aservisné úkony uvedené vtomto návode na obsluhu. Ovykonanie rozsiahlejšej údržby alebo servisu požiadajte svojho servisného zástupcu.

• Batériu ani nabíjačku batérií nečistite vodou. Silné čistiace prostriedky môžu spôsobiť poškodenie plastov.

• Vprípade zanedbania údržby sa skracuje životnosť výrobku azvyšuje sa riziko vzniku nehôd.

• Na vykonávanie všetkých servisných aopravných úkonov, najmä na bezpečnostných zariadeniach na výrobku, je potrebné špeciálne odborné vzdelanie. Ak po vykonaní údržby nie je možné úspešne vykonať všetky kontroly vtomto návode na obsluhu, požiadajte opomoc servisného predajcu. Zaručujeme, pre tento výrobok sú kdispozícii profesionálne opravné aservisné služby.

• Používajte iba originálne náhradné diely.

• Pri oprave rezacieho nadstavca vždy noste odolné rukavice. Čepele sú veľmi ostré a ľahko sa na nich môžete poraniť. Montáž Montáž oblúkovej rukoväti

1. Oblúkovú rukoväť pripojte na hriadeľ medzi šípkami.

Oblúkovú rukoväť ani závesný krúžok nedávajte na štítok. (Obr. 29)

2. Posuňte vymedzovač do otvoru na oblúkovej

4. Nastavte výrobok do pohodlnej polohy.

5. Utiahnite skrutku.

Montáž rukoväti vtvare J VÝSTRAHA: Nepoužívajte pílové kotúče s rukoväťou v tvare J.

1. Pripevnite rukoväť vtvare J koblúkovej rukoväti

pomocou 3 skrutiek. Skrutky nepriťahujte úplne. (Obr. 30)

2. Nastavte výrobok do pohodlnej polohy.

3. Utiahnite skrutky. (Obr. 31)

Montáž rezného zariadenia Súčasťou rezného zariadenia je rezací nadstavec akryt rezacieho nadstavca. VÝSTRAHA: Používajte ochranné rukavice. VÝSTRAHA: Vždy používajte kryt rezacieho nadstavca, ktorý je odporúčaný pre daný rezací nadstavec. Pozrite si časť Technické údaje na strane 435

VÝSTRAHA: Nesprávne nasadený kryt rezacieho nadstavca môže viesť kzraneniam alebo usmrteniu. 1858 - 005 - 05.10.2023 429Rezné zariadenie a kryty Výrobok používa rovnaký kryt rezacieho nadstavca pre nôž na trávu a vyžínaciu hlavu.

1. Nasaďte hnací disk (B) na výstupný hriadeľ.

2. Otočením výstupného hriadeľa zarovnajte jeden

zotvorov na hnacom disku spríslušným otvorom na skrini prevodovky.

3. Odstráňte hnací disk (B) z výstupného hriadeľa.

2. Kryt rezacieho nadstavca nasaďte na hriadeľ

autiahnite ho skrutkou (C). Demontáž krytu rezacieho nadstavca

• Uvoľnite skrutku (C) a odstráňte ochranný kryt rezacieho nadstavca (A) z hriadeľa. (Obr. 36) Pripevnenie noža na trávu

1. Príslušenstvo výrobku položte na rovný povrch a

skontrolujte, či je nôž správne namontovaný.

2. Otočením výstupného hriadeľa zarovnajte jeden

zotvorov na hnacom disku (B) spríslušným otvorom na skrini prevodovky.

podpornú prírubu (F) na výstupný hriadeľ. (Obr. 37)

5. Skontrolujte, či sú hnací disk apodporná príruba

správne uchytené vstredovom otvore noža na trávu. (Obr. 28)

Pridržte hriadeľ nástrčkového kľúča pri kryte noža. Uťahuje vopačnom smere proti smeru otáčaniu rezacieho nadstavca. Utiahnite ho na uťahovací moment 35 – 50Nm. (Obr. 38) Demontáž noža na trávu

1. Príslušenstvo výrobku položte na rovný povrch a

skontrolujte, či je nôž správne demontovaný.

4. Odpojte podpornú prírubu (F), podpornú misku (E) a

nôž na trávu (D) z výstupného hriadeľa. (Obr. 37) Inštalácia závesného bodu

1. Závesný body nainštalujte medzi šípky na zadnej

rukoväti aoblúkovej rukoväti. (Obr. 39) Poznámka: Nedávajte na emblém závesný bod ani oblúkovú rukoväť.

2. Nastavte závesný bod tak, aby bol výrobok vyvážený

aľahko sa používal. Prevádzka Úvod VÝSTRAHA: Pred používaním výrobku si prečítajte kapitolu obezpečnosti auistite sa, že rozumiete informáciám, ktoré sa vnej uvádzajú. Pripojenie batérie kvýrobku VÝSTRAHA: Vo výrobku používajte iba originálne batérie Husqvarna.

Batéria sa zaistí na mieste, keď sa ozve cvaknutie. (Obr. 40) VAROVANIE: Ak sa batéria do držiaka nedá ľahko zasunúť, nie je správne vložená. Mohlo by to viesť kpoškodeniu výrobku.

3. Uistite sa, že je batéria vložená správne.

430 1858 - 005 - 05.10.2023Pred obsluhou zariadenia

• Skontrolujte pracovnú plochu aoboznámte sa stypom terénu, sklonom svahu aprípadnými prekážkami, ako sú kamene, vetvy ajamy.

• Vykonajte celkovú kontrolu výrobku.

• Vykonajte bezpečnostné opatrenia, údržbu aservis uvedené vtomto návode.

• Skontrolujte, či sú všetky kryty, ochranné prvky, rukoväte arezné zariadenia správne nasadené anie sú poškodené.

• Skontrolujte, či sa na spodnej časti zubov noža na trávu alebo pri jeho stredovom otvore nenachádzajú žiadne praskliny. Ak sú kotúč alebo nože poškodené, vymeňte ich. (Obr. 41)

• Skontrolujte, či sa na podpornej prírube nenachádzajú praskliny. Vprípade poškodenia podpornú prírubu vymeňte. (Obr. 42)

• Uistite sa, že poistnú maticu nie je možné odmontovať rukou. Poistná matica sa musí vyznačovať upínacou silou minimálne na úrovni 1,5Nm. Uistite sa, že je uťahovací moment v rozmedzí 35 až 50Nm. (Obr. 43)

• Skontrolujte, či nie je kryt rezacieho nadstavca poškodený alebo prasknutý. Ak kryt rezacieho nadstavca prišiel knárazu alebo je prasknutý, vymeňte ho. (Obr. 44)

• Skontrolujte, či sa na vyžínacej hlave nenachádzajú známky poškodenia alebo praskliny. Ak došlo knárazu vyžínacej hlavy alebo je prasknutá, vymeňte ju. Pracovná poloha

• Vždy majte výrobok upevnený na popruhu.

• Nepribližujete sa časťami tela khorúcim povrchom.

• Nepribližujete sa časťami tela krezaciemu nadstavcu. Nastavenie popruhu

3. Upravte dĺžku popruhu tak, aby bol závesný bod vo

výške vášho pravého boku. Zapnutie výrobku

1. Stlačte štartovacie tlačidlo apodržte ho dovtedy,

kým sa nerozsvieti zelený indikátor LED. (Obr. 45)

2. Na regulovanie rýchlosti použite páčku vypínača.

Obmedzenie maximálnych otáčok tlačidlom režimu Výrobok je vybavený tlačidlom režimu. Obsluha môže pomocou tohto tlačidla obmedziť maximálne otáčky. Tlačidlo režimu má 3 úrovne otáčok. Nižšia úroveň predĺži čas prevádzky výrobku. Úroveň 1 a 2 použite v prípade, ak prevádzka nevyžaduje maximálne otáčky/ výkon. Ak si prevádzkové požiadavky vyžadujú plnú rýchlosť/plný výkon, použite úroveň 3. Nepoužívajte vyššiu úroveň, ako si vyžaduje prevádzka.

1. Stlačením tlačidla režimu nastavte limit maximálnych

otáčok. Rozsvieti sa biely indikátor LED, ktorý signalizuje zapnutie funkcie. (Obr. 46)

2. Opätovným stlačením tlačidla režimu zvolíte ďalšiu

úroveň rýchlosti. Funkcia automatického vypnutia Výrobok je vybavený funkciou vypnutia, ktorá deaktivuje výrobok, ak sa nepoužíva. Odrazenie noža Odrazením noža sa nazýva situácia, keď sa výrobok rýchlo aveľkou silou pohne do strany. Kodrazeniu noža dôjde, keď nôž na trávu narazí na predmet, ktorý nemôže prerezať, alebo takýto predmet zachytí. Odrazenie noža môže výrobok alebo jeho obsluhu vrhnúť do hociktorého smeru. Hrozí riziko poranenia obsluhy alebo okolostojacich osôb. Toto riziko sa zvyšuje vmiestach, kde nie je dobre vidieť na rezaný materiál. Na rezanie nepoužívajte časť čepele označenú na obrázku sivou farbou. Vdôsledku otáčok apohybu čepele alebo nožov môže dôjsť kodrazeniu noža. Toto riziko sa zvyšuje pri väčšej hrúbke rezanej vetvy. (Obr. 47) Začisťovanie trávy nožom na trávu

1. Kosiace nože na trávu sa nesmú používať na

rezanie drevených kmeňov.

2. Nôž na trávu sa používa na všetky typy vysokých

alebo hrubých stoniek rastlín.

3. Trávnatý porast sa kosí kývavým pohybom do strán,

pričom pohyb sprava doľava je kosiaci a pohyb zľava doprava je vratný (naprázdno). Ľavá strana noža (v uhle medzi 8 až 12 hodinami) je určená na kosenie.

4. Pokiaľ je nôž pri kosení trávy naklonený doľava,

tráva sa zhromažďuje na línii, kde sa dá ľahšie zozbierať napríklad hrabaním.

5. Pokúste sa pracovať rytmicky. Stojte pevne s

nohami od seba. Po vykonaní prázdneho vratného zdvihu postúpte vpred a opäť sa pevne postavte.

6. Nechajte podpornú misku zľahka ležať na zemi.

Používa sa na ochranu noža proti kontaktu so zemou. 1858 - 005 - 05.10.2023 4317. Zmenšite riziko namotania rastlín okolo noža tým, že budete vždy pracovať s motorom na maximálne otáčky a pri vratnom pohybe sa vyhnete už odrezanému materiálu.

8. Skôr ako začnete zbierať nakosený materiál,

nepretržite zeme, pretože sa môže poškodiť.

4. Počas posúvania výrobku zo strany na stranu pri

kosení trávnika používajte maximálne otáčky. (Obr.

51) Uistite sa, že je žacie lanko trávnika rovnobežne

zo zemou. Odpratávanie trávy Prúd vzduchu zrotujúceho lanka vyžínača je možné použiť na odpratávanie trávy zpožadovanej plochy.

môžete trávu odfukovať. VÝSTRAHA: Pri každom založení nového lanka vyžínača očistite kryt vyžínacej hlavy, aby ste zamedzili narušeniu rovnováhy avibrovaniu rukovätí. Taktiež skontrolujte ostatné časti vyžínacej hlavy avprípade potreby ich očistite. Zastavenie výrobku

batériu von. (Obr. 52) Údržba Úvod VÝSTRAHA: Pred vykonávaním akejkoľvek údržby si musíte prečítať kapitolu o bezpečnosti a porozumieť informáciám, ktoré sa v nej uvádzajú. Plán údržby VÝSTRAHA: Pred vykonaním údržby vyberte batériu. Nasleduje zoznam postupov údržby, ktoré na výrobku musíte vykonávať. Údržba Denne Týžden-

Mesačne Očistite externé súčasti výrobku suchou handričkou. Nepoužívajte vodu. X Skontrolujte funkčnosť a stav tlačidla štartovania a zastavenia. X Skontrolujte, či páčka vypínača a zaistenie páčky vypínača fungujú správne zbezpečnostného hľadiska.

Skontrolujte, či všetky ovládače fungujú a nie sú poškodené. X Rukoväte udržiavajte suché, čisté a neznečistené olejom a mazivom. X Zaistite, aby bol rezací nadstavec nepoškodený. Ak je rezací nadstavec poško- dený, vymeňte ho.

Skontrolujte, či ochranný kryt alebo nôž rezacieho nadstavca nie je poškodený. Ak je kryt alebo nôž rezacieho nadstavca poškodený, vymeňte ho.

Mesačne Skontrolujte, či sú matice a skrutky dotiahnuté. X Skontrolujte, či uvoľňovacie tlačidlá na batérii fungujú správne a riadne zaistia batériu vo výrobku.

Skontrolujte, či je kužeľový prevod správne naplnený mazivom, pozrite si časť Technické údaje na strane 435 . Ak nie je, použite mazivo Husqvarna na kužeľo- vé prevody.

Skontrolujte, či sa v nasávaní vzduchu do motora nenachádzajú nečistoty. Vyči- stite nasávanie vzduchu stlačeným vzduchom.

skontrolujte, či sú koncovky na batérii anabíjačke batérií čisté. Ostrenie kotúča alebo noža na trávu VÝSTRAHA: Zastavte zariadenie a vyberte akumulátor. Používajte ochranné rukavice.

• Na správne naostrenie kotúča alebo noža na trávu postupujte podľa pokynov poskytnutých krezaciemu nadstavcu.

• Všetky hrany vzáujme zaručenia rovnováhy naostrite rovnomerne.

• Použite jednostranný plochý pilník. (Obr. 53) VÝSTRAHA: Poškodený kotúč alebo nôž vždy zahoďte. Nepokúšajte sa vyrovnávať ohnutý alebo skrútený kotúč alebo nôž apoužívať ho znova. Mazanie kužeľového prevodu

hnací hriadeľ. Hladina maziva (A) musí byť na úrovni najvyššej časti ozubenia (B). (Obr. 55)

5. Ak je hladina maziva príliš nízka, naplňte

kužeľové súkolesie mazivom Husqvarna na kužeľové súkolesie. Pomaly napĺňajte mazivo na kužeľové súkolesie azároveň otáčajte hnacím hriadeľom až do dosiahnutia správnej hladiny (B). VAROVANIE: Nesprávne množstvo maziva môže spôsobiť poškodenie kužeľového súkolesia.

6. Nasaďte mazaciu zátku.

1858 - 005 - 05.10.2023 433Riešenie problémov Používateľské rozhranie Problém Možné poruchy Možná akcia LED kontrolka akumulátora bliká oranžovo Nízke napätie batérie. Nabite batériu. LED kontrolka poruchy bliká na- červeno Preťaženie. Rezací nadstavec je zablokovaný. Vypnite výrobok. Vyberte batériu. Očistite rezací nad- stavec od neželaného materiálu. Teplotná odchýlka. Nechajte výrobok vychladnúť. Páčka vypínača a tlačidlo aktivá- cie sa stláčajú súčasne. Uvoľnite páčku vypínača avýrobok sa aktivu- je. Výrobok sa nedá spustiť Nečistoty na konektoroch akumu- látora. Očistite konektory batérie stlačeným vzdu- chom alebo jemnou kefou. LED svetlo signalizujúce poruchu svieti načerveno Je nutné vykonať servis produk- tu. Obráťte sa na servisného zástupcu. Preprava, skladovanie alikvidácia Preprava a uskladnenie

• Dodávané lítium-iónové batérie spĺňajú požiadavky právnych predpisov, ktoré sa týkajú nebezpečného tovaru.

• Dodržiavajte špeciálne požiadavky na balení aštítkoch pri obchodnej preprave. Táto požiadavka platí aj pre tretie strany aprepravcov.

• Pred odoslaním výrobku sa poraďte sosobou sosobitým vzdelaním voblasti nebezpečných materiálov. Dodržiavajte všetky príslušné vnútroštátne právne predpisy.

• Odhalené kontakty zaistite páskou pri vkladaní akumulátora do balenia. Batériu vbalení pevne zabezpečte, aby sa nemohla posúvať.

• Pred skladovaním alebo prepravou batériu vyberte.

• Umiestnite batériu anabíjačku batérií do suchého priestoru bez výskytu vlhkosti amrazov.

• Neskladujte batériu na mieste, kde sa môže vyskytovať statická elektrina. Batériu nevkladajte do kovovej skrinky.

• Batéria skladujte mimo nabíjačky batérií. Nedovoľte deťom ani iným nepovolaným osobám, aby sa dotýkali zariadenia. Uchovávajte zariadenia na mieste, ktoré je možné uzamknúť.

• Pred dlhodobým uskladnením výrobok vyčistite avykonajte kompletný servis.

• Pomocou prepravného krytu na výrobku zamedzte vzniku zranení alebo poškodenia produktu počas prepravy auskladnenia.

• Pred prepravou výrobok bezpečne upevnite. Likvidácia batérie, nabíjačky batérií avýrobku Symboly na výrobku alebo na obale výrobku označujú, že tento výrobok nepredstavuje komunálny odpad. Recyklujte ho vrecyklačnej stanici určenej pre elektrické aelektronické zariadenia. Napomôže tým zamedziť vzniku poškodeniu životného prostredia aosôb. Ďalšie informácie o recyklácii výrobku získate od miestnych úradov, služby na likvidáciu komunálneho odpadu alebo predajcu. 434 1858 - 005 - 05.10.2023Technické údaje Technické údaje 325iRJ Motor Typ motora BLDC (bezkontaktný) 36V Otáčky výstupného hriadeľa, 1/min 5800 Šírka rezu, mm 420 Hmotnosť Hmotnosť bez akumulátora, popruhu arezného nadstavca, kg 3,1 Emisie hluku

Ekvivalentná hladina akustického tlaku pri uchu operátora meraná podľa normy ISO 22868, dB (A): Vybavené vyžínacou hlavou (originál) 84 Úrovne vibrácií

Hladiny vibrácií na rukovätiach merané podľa normy ISO 22867, m/s

Hladina hluku meraná ako akustický tlak (LWA) vsúlade seurópskou smernicou 2000/14/ES. Uvádzaná hladina akustického výkonu stroja bola meraná soriginálnym rezacím nadstavcom, ktorý produkuje najvyššiu úroveň. Rozdiel medzi zaručeným a nameraným akustickým výkonom spočíva vtom, že zaručený akustický výkon zahŕňa aj rozptyl výsledkov merania arozdiely medzi jednotlivými strojmi rovnakého modelu vsúlade so smernicou 2000/14/ES.

Uvádzané údaje pre hladinu akustického tlaku majú typický štatistický rozptyl (štandardnú odchýlku) 3dB(A) a boli namerané s originálnym nadstavcom, ktorý má najvyššiu úroveň.

Uvádzané údaje pre ekvivalentný stupeň vibrácií majú typický štatistický rozptyl (štandardnú odchýlku) 2 m/s

. Ak chcete porovnať úrovne vibrácií pre výrobky s batériou a so spaľovacím motorom, použite kalkulátor vibrácií. https://www.husqvarna.com/uk/services-solutions/vibration-calculator/. 1858 - 005 - 05.10.2023 435Batéria BLi 200 Hmotnosť, kg (lb) 1,3 (2,9) Schválené nabíjačky batérií Nabíjačka batérií QC330 Vstupné napätie, V 100–240 Frekvencia, Hz 50–60 Výkon, W 330 Príslušenstvo Príslušenstvo Schválené príslušenstvo Typ príslušenstva Kry rezacieho nadstavca, diel č. Stredový otvor vkotúčoch/nožoch, Ø 25,4mm Závit vývodu M10 Nôž na trávu/kotúč na trávu Multi 255-3 (Ø 255, 3 zuby) 536 17 43-01 Grass 255-4 (Ø 255 4 zuby) 536 17 43-01 Vyžínacia hlava T35, T35x (Ø 2,0 – 2,4 mm krútené žacie lanko Whisper) 536 17 43-01 Podporná miska Pevné 436 1858 - 005 - 05.10.2023Vyhlásenie o zhode Vyhlásenie ozhode EÚ My, spoločnosť Husqvarna AB, SE-561 82 Huskvarna, Švédsko, tel.: [phone], vyhlasujeme splnou zodpovednosťou, že výrobok: Popis Akumulátorový krovinorez/vyžínač trávy Značka Husqvarna Typ/model 325iRJ Identifikácia Výrobné čísla od roku 2023 anovšie plne spĺňa nasledujúce smernice anariadenia EÚ: Smernice/Nariadenia Popis 2006/42/ES „ostrojových zariadeniach“ 2014/30/EMC „oelektromagnetickej kompatibilite“ 2011/65/EÚ „oobmedzení používania určitých nebezpečných látok“ 2000/14/ES „ohluku vo voľnom priestranstve“ a že sa pri ňom uplatňujú nasledujúce normy a technické špecifikácie: EN 62841-1:2015/AC:2015, EN 62841-4-4 (IEC 62841-4-4:2020), EN 61000-6-1:2007 (Immunity), EN 61000-6-3:2007/A1:2011/AC:2012 (Emission). Spoločnosť RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden vykonala dobrovoľnú typovú skúšku v súlade sprílohou IX smernice 2006/42/ES. Č. certifikátu: SEC/23/2580. Spoločnosť Notified body: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden tiež potvrdila súlad sdodatkom VI smernice rady 2000/14/ES. Informácie týkajúce sa emisií hluku nájdete včasti Technické údaje na strane 435

Huskvarna, 2022-12-01 Stefan Holmberg, riaditeľ výskumu avývoja, oddelenie riadenia technológií, Husqvarna AB Zodpovedný za technickú dokumentáciu
