BRUKSANVISNING 325iRJ HUSQVARNA

Sådan startes produktet på side

13. Hastighetsmodusknapp

1. Sett medbringerhjulet (B) på den utgående akselen.

3. Ta av mutteren (G).

produktet kan bli skadet.

• Huskvarna, 2022-12-01 Stefan Holmberg, Direktor sektora za istraživanje i razvoj, Upravljanje tehnologijom, Husqvarna AB Odgovoran za tehničku dokumentaciju 1858 - 005 - 05.10.2023 471Innehåll Introduktion p. 472

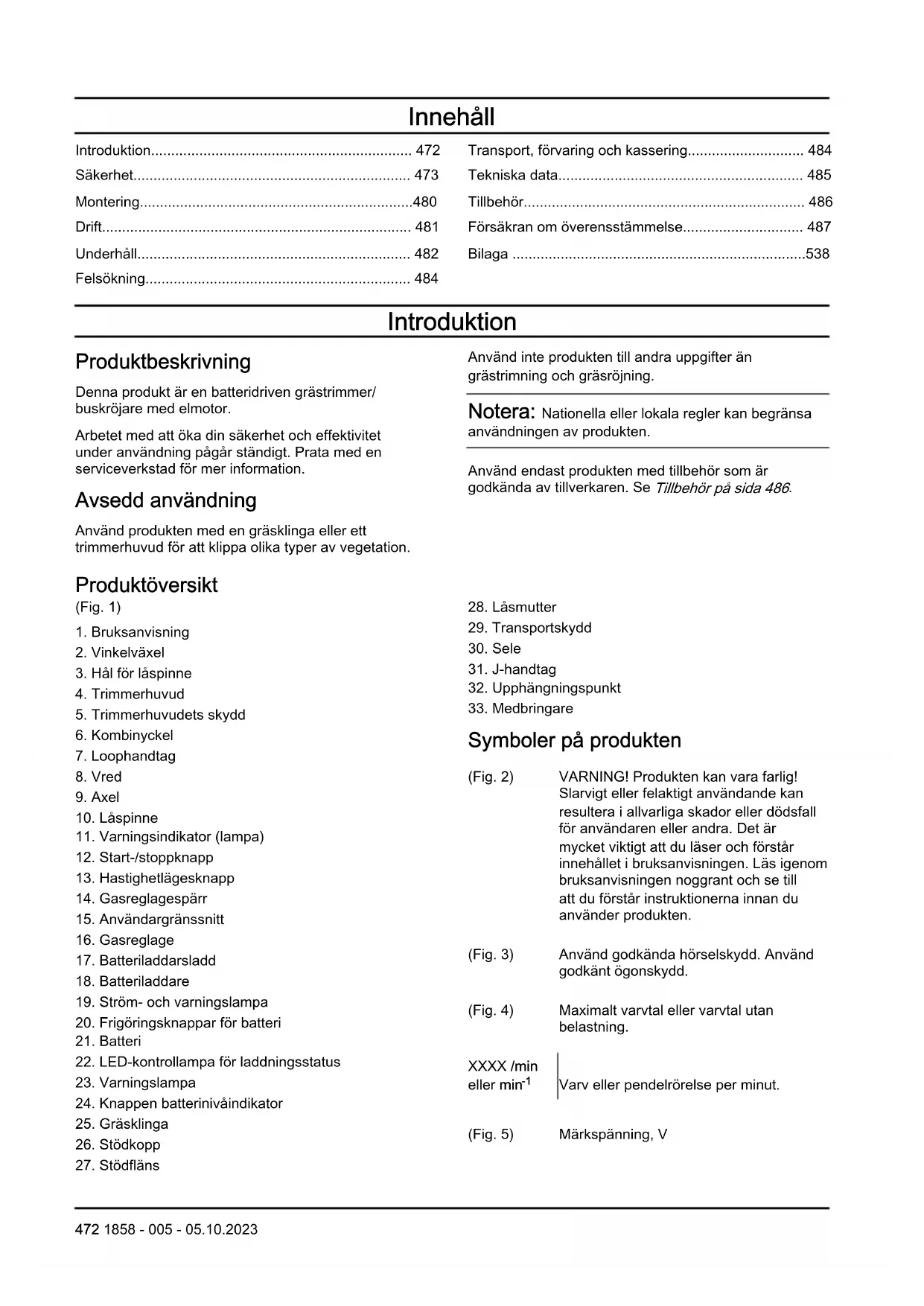

• Säkerhet p. 473
• Montering p. 480
• Drift p. 481
• Underhåll p. 482
• Felsökning p. 484
• Transport, förvaring och kassering p. 484
• Tekniska data p. 485
• Tillbehör p. 486
• Försäkran om överensstämmelse p. 487
• Bilaga Introduktion Produktbeskrivning Denna produkt är en batteridriven grästrimmer/ buskröjare med elmotor. Arbetet med att öka din säkerhet och effektivitet under användning pågår ständigt. Prata med en serviceverkstad för mer information. Avsedd användning Använd produkten med en gräsklinga eller ett trimmerhuvud för att klippa olika typer av vegetation. Använd inte produkten till andra uppgifter än grästrimning och gräsröjning. Notera: Nationella eller lokala regler kan begränsa användningen av produkten. Använd endast produkten med tillbehör som är godkända av tillverkaren. Se Tillbehör på sida 486 p. 538

Produktöversikt (Fig. 1)

5. Trimmerhuvudets skydd

15. Användargränssnitt

19. Ström- och varningslampa

22. LED-kontrollampa för laddningsstatus

Symboler på produkten (Fig. 2) VARNING! Produkten kan vara farlig! Slarvigt eller felaktigt användande kan resultera i allvarliga skador eller dödsfall för användaren eller andra. Det är mycket viktigt att du läser och förstår innehållet i bruksanvisningen. Läs igenom bruksanvisningen noggrant och se till att du förstår instruktionerna innan du använder produkten. (Fig. 3) Använd godkända hörselskydd. Använd godkänt ögonskydd. (Fig. 4) Maximalt varvtal eller varvtal utan belastning. XXXX /min eller min

Varv eller pendelrörelse per minut. (Fig. 5) Märkspänning, V 472 1858 - 005 - 05.10.2023(Fig. 6) Likström. (Fig. 7) Produkten överensstämmer med gällande EG-direktiv. (Fig. 8) Denna produkt överensstämmer med gällande brittiska direktiv. (Fig. 9) Använd godkända skyddshandskar. (Fig. 10) Använd kraftiga halksäkra kängor. (Fig. 11) Se upp för kast. (Fig. 12) Symbolen på produkten eller dess förpackning indikerar att denna produkt ej kan hanteras som hushållsavfall. Denna produkt ska överlämnas till lämplig återvinningsstation. (Fig. 13) Utrustningen kan våldsamt kasta iväg föremål som kan studsa tillbaka. Detta kan leda till allvarliga ögonskador om inte rekommenderad skyddsutrustning används. (Fig. 14) Koppla bort batteriet före underhåll. (Fig. 15) Produkten har skydd mot vattenstänk. (Fig. 16) Håll alla delar av din kropp borta från de heta ytorna. (Fig. 17) Miljömärkning för bulleremission enligt direktiv och bestämmelser för EU och Storbritannien samt New South Wales-lagen ”Protection of the Environment Operations (Noise Control) Regulation 2017”. Produktens garanterade ljudeffektnivå anges i Tekniska data på sida 485

ååååvvxxxx Typskylten visar serienum- ret. yyyy är produktionså- ret, ww är produktionsveck- an och xxxx är sekven- snumret. (Fig. 18) Användaren ska se till att inga människor eller djur kommer närmare än 15meter. Om flera använ- dare arbetar på samma plats ska säkerhetsavstån- det vara minst 15 meter. Notera: Övriga symboler/dekaler på produkten avser specifika krav för certifieringar på andra kommersiella marknader. Produktskada Vi ansvarar inte för skador på vår produkt om:

• produkten repareras felaktigt

• produkten repareras med delar som inte kommer från tillverkaren eller inte har godkänts av tillverkaren

• produkten har ett tillbehör som inte kommer från tillverkaren eller inte har godkänts av tillverkaren

• produkten inte repareras vid ett godkänt servicecenter eller av en godkänd person. Säkerhet Säkerhetsdefinitioner Varningar, försiktighetsåtgärder och anmärkningar används för att betona speciellt viktiga delar i bruksanvisningen. VARNING: Används om det finns risk för skador eller dödsfall för användaren eller kringstående om anvisningarna i bruksanvisningen inte följs. OBSERVERA: Används om det finns risk för skada på produkten, annat material eller det angränsande området om anvisningarna i bruksanvisningen inte följs. Notera: Används för att ge mer information som är nödvändig i en viss situation. Allmänna säkerhetsvarningar för elverktyg VARNING: Gå igenom alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som medföljer det här elverktyget. Om du inte följer instruktionerna nedan kan det leda till elektriska stötar, brand och/eller allvarliga skador.

• Spara alla varningar och instruktioner som referens. I varningarna syftar termen ”elverktyg” på ett verktyg som antingen är anslutet till nätspänningen (med sladd) eller drivs av batteri (sladdlöst). 1858 - 005 - 05.10.2023 473Säkerhet i arbetsområdet

• Arbetsområdet ska hållas välordnat och välbelyst. I röriga eller mörka arbetsområden händer det lätt olyckor.

• Använd inte elverktyg i explosiva miljöer, t.ex. i närvaro av brandfarliga vätskor, gaser eller damm. Gnistor från elverktyget kan antända damm eller ångor.

• Håll barn och åskådare på avstånd när du använder elverktyg. Om du blir distraherad kan du tappa kontrollen. Elsäkerhet

• Elverktygets stickkontakt måste passa i vägguttaget. Modifiera aldrig stickkontakten på något sätt. Använd inga adapterkontakter med jordade elverktyg. Oförändrade stickkontakter och motsvarande vägguttag minskar riskerna för elektriska stötar.

• Undvik kroppskontakt med jordade ytor, t.ex. rör, kylare, spisar och kylskåp. Risken för elektriska stötar ökar om kroppen är jordad.

• Utsätt inte elverktyg för regn eller väta. Om vatten tränger in i elverktyget ökar risken för elektrisk stöt.

• Använd inte sladden på fel sätt. Använd inte sladden för att bära eller dra elverktyget, eller för att koppla ur elverktyget från uttaget. Håll sladden borta från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga sladdar ökar risken för elektriska stötar.

• När du använder ett elverktyg utomhus ska du även använda en förlängningssladd för utomhusbruk. Om du använder en sladd för utomhusbruk minskar risken för elektriska stötar.

• Om det är oundvikligt att köra elverktyget i en fuktig miljö använder du en jordfelsbrytare (RCD). Med jordfelsbrytare minskar risken för elektriska stötar. Personligt skydd

• Var på din vakt, var uppmärksam på vad du gör och använd sunt förnuft när du använder ett elverktyg. Använd inte elverktyg om du är trött, har druckit alkohol eller om du har tagit droger eller mediciner. Ett ögonblick av ouppmärksamhet när du använder ett elverktyg kan leda till allvarlig personskada.

• Använd personlig skyddsutrustning. Bär alltid skyddsglasögon. Lämplig skyddsutrustning som ansiktsmask, halkfria skyddsskor, hjälm eller hörselskydd minskar risken för personskador.

• Förebygg att maskinen startar oavsiktligt. Se till att strömbrytaren är frånslagen innan du ansluter elverktyget till en strömkälla och/eller ett batteri och innan du tar upp eller bär verktyget. Risken för olyckor är stor om du bär elverktyg med fingret på strömbrytaren eller tillför ström till elverktyg med strömbrytaren påslagen.

• Ta bort eventuella justeringsnycklar eller skiftnycklar innan du slår på verktyget. Nycklar som lämnas kvar i elverktygets rörliga delar kan orsaka personskada.

Sträck dig inte för långt. Ha alltid ett stadigt fotfäste och god balans. Det ger dig större kontroll över elverktyget i oväntade situationer.

• Ta på dig ordentliga arbetskläder. Använd inte löst sittande kläder eller smycken. Håll hår och kläder borta från rörliga delar. Lösa kläder, smycken och långt hår kan fastna i rörliga delar.

• Om det finns anordningar för anslutning av enheter för uppsamling av damm, se då till att dessa är ordentligt anslutna och att de används på rätt sätt. Dammuppsamling kan minska dammrelaterad fara.

• Tillåt inte dig själv att bli för avslappnad, även om du har erfarenhet av regelbunden användning av verktyget, så att du börjar strunta i verktygets säkerhetsprinciper. En slarvig handling kan orsaka allvarlig skada på mindre än en sekund. Använda och underhålla elverktyg

• Bruka inte våld eller onödig kraft. Använd det elverktyg som är rätt för ditt syfte. Med rätt elverktyg utför du ett bättre och säkrare jobb med den hastighet som elverktyget är utformat för.

• Använd inte elverktyget om du inte kan starta och stänga av det med strömbrytaren. Elverktyg som inte kan kontrolleras med strömbrytaren är farliga och måste repareras.

• Koppla bort kontakten från strömkällan och/eller ta ut batteriet (om det kan tas bort) innan du gör justeringar, byter tillbehör eller förvarar elverktyget. Sådana förebyggande säkerhetsåtgärder minskar risken för att elverktyget startas oavsiktligt.

• Förvara elverktyg som inte används utom räckhåll för barn. Se till att personer som inte tidigare har hanterat verktyget, eller som inte har läst instruktionerna, inte använder det. Elverktyg är farliga om de används av ovana användare.

• Underhållning av elverktyg och tillbehör. Kontrollera att rörliga delar ligger i linje och inte kärvar. Kontrollera även om det finns skadade delar eller om det föreligger andra förhållanden som kan påverka elverktygets funktion. Om elverktyget är skadat ska det repareras innan det används igen. Många olyckor sker på grund av att rätt underhåll inte har utförts på elverktyget.

• Håll kapverktyg skarpa och rena. Kapverktyg med vassa eggar som underhålls på rätt sätt kärvar mer sällan och är lättare att styra.

• Använd elverktyget och tillbehör enligt de här instruktionerna. Tänk på att ta hänsyn till arbetsförhållandena och det arbete som ska utföras. Användning av elverktyg andra syften än de avsedda kan resultera i en farlig situation.

• Håll handtagen och greppytorna torra, rena och fria från olja och fett. Hala handtag och greppytor innebär att det inte är säkert att hantera och styra verktyget i oväntade situationer. Använda och underhålla batteridrivna verktyg

• Ladda endast upp med den laddare som anges av tillverkaren. En laddare som är lämplig för en typ av

1858 - 005 - 05.10.2023batteripack kan utgör en brandrisk när den används med ett annat batteripack.

• Använd endast elverktyg med särskilt avsedda batteripack. Användning av andra batterier kan innebära risk för skada och brand.

• När batteriet inte används ska du hålla det borta från andra metallföremål, som gem, mynt, nycklar, spikar, skruvar och andra små metallföremål, som kan skapa en anslutning mellan kontakterna. Kortslutning av batteriets kontakter kan orsaka brännskador eller brand.

• Vid felaktig användning kan vätska spruta ut från batteriet. Undvik kontakt. Om kontakt inträffar av misstag ska du skölja med vatten. Om du får vätska i ögonen ska du kontakta vården. Vätska som sprutar ut från batteriet kan orsaka irritation eller sveda.

• Använd inte ett batteripack eller ett verktyg som är trasigt eller modifierat. Skadade eller modifierade batterier kan uppvisa oförutsägbart beteende vilket kan leda till brand, explosion eller risk för skada.

• Utsätt inte ett batteripack eller ett verktyg för brand eller extrema temperaturer. Om de utsätts för brand eller temperaturer över 130°C kan det förekomma explosioner.

• Följ alla anvisningar för laddning och ladda inte batteripacket eller verktyget utanför det temperaturintervall som anges i instruktionerna. Felaktig laddning eller temperaturer utanför det specificerade intervallet kan skada batteriet och öka risken för brand. Service

• Låt en kvalificerad reparatör som endast använder identiska reservdelar underhålla elverktyget. På så sätt garanterar du att säkerheten kring ditt elverktyg upprätthålls.

• Utför aldrig underhåll på skadade batteripack. Underhåll på batteripack bör endast utföras av tillverkaren eller auktoriserade tjänsteleverantörer. Säkerhetsvarningar för grästrimmer, röjsåg och busksåg

• Använd inte maskinen i dåligt väder, i synnerhet inte vid risk för blixtnedslag. Det minskar risken att träffas av blixten.

• Kontrollera om det finns vilda djur i området där maskinen ska användas. Vilda djur kan skadas av maskinen under drift.

• Kontrollera noga området där maskinen ska användas och ta bort alla stenar, kvistar, kablar, ben och andra främmande föremål. Utslungade föremål kan orsaka personskador.

• Innan du använder maskinen ska du alltid inspektera den visuellt för att kontrollera att klingan eller kniven, och kling- eller knivenheten inte är skadade. Skadade delar ökar skaderisken.

• Följ anvisningarna för byte av tillbehör. Felaktigt åtdragna klingmuttrar eller -bultar kan antingen skada klingan eller leda till att den lossnar.

Klingans märkvarvtal måste vara minst lika med det maximala varvtalet som anges på maskinen. Klingor som går snabbare än deras märkvarvtal kan gå sönder och flyga isär.

• Använd ögon-, öron-, huvud- och handskydd. Lämplig skyddsutrustning minskar personskador på grund av skräp som slungas ut eller oavsiktlig kontakt med trimmerlinan eller klingan.

• Ha alltid halksäkra skyddsskor på dig när du använder maskinen. Använd aldrig maskinen barfota eller med öppna sandaler. Detta minskar risken för skador på fötterna på grund av den rörliga klingan, linan eller kniven.

• Ha alltid på dig långbyxor när du använder maskinen. Exponerad hud ökar risken för skador från utkastade föremål.

• Håll kringstående personer på avstånd när du använder maskinen. Skräp som slungas iväg kan orsaka allvarliga personskador.

• Använd alltid båda händerna när du använder maskinen. Om du håller maskinen med båda händerna undviker du att förlora kontrollen över den.

• Håll endast maskinen i de isolerade greppytorna eftersom trimmerlinan eller klingan kan komma i kontakt med dolda ledningar. Om trimmerlinan eller klingan kommer i kontakt med en strömförande ledning kan maskinens metalldelar strömsättas och ge användaren en elektrisk stöt.

• Stå alltid stadigt och använd endast maskinen när du står på marken. Hala eller instabila ytor kan få dig att tappa balansen eller kontrollen över maskinen.

• Använd inte maskinen i för branta lutningar. Detta minskar risken för att du tappar kontrollen, halkar eller ramlar, som kan resultera i personskador.

• När du arbetar i lutningar ska du alltid stå stadigt, alltid arbeta tvärs över lutningen snarare än uppifrån och ner och vara oerhört försiktig när du byter riktning. Detta minskar risken för att du tappar kontrollen, halkar eller ramlar, som kan resultera i personskador.

• Håll alla kroppsdelar borta från kniven, linan eller klingan när maskinen är i drift. Innan du startar maskinen ska du se till att kniven, linan eller klingan inte kommer i kontakt med något. Ett ögonblick av ouppmärksamhet när du använder maskinen kan leda till allvarlig personskada på dig och andra.

• Kör inte maskinen över midjehöjd. Detta hjälper till att förhindra oavsiktlig kontakt med klingan eller kniven och ger ökad kontroll över maskinen i oväntade situationer.

• När du sågar snårskog och ungträd som är spända ska du se upp för återfjädring. När spänningen i träfibrerna frigörs kan grenen eller trädet träffa användaren eller göra att maskinen blir okontrollerbar.

• Var mycket försiktig när du kapar snårskog och ungträd. Smala växtdelar kan fastna i klingan och piska mot dig eller få dig ur balans. 1858 - 005 - 05.10.2023 475• Behåll kontrollen över maskinen och rör inte vid knivar, linor eller klingor och andra farliga rörliga delar medan de fortfarande är i rörelse. Detta minskar risken för skador som orsakas av rörliga delar.

• När du tar bort material som har fastnat eller utför service på maskinen måste du se till att alla strömbrytare är avstängda och att nätsladden är frånkopplad. Om maskinen startar när du tar bort material som har fastnat eller när du utför service kan du skada dig allvarligt.

• Se till att maskinen är avstängd när du bär den och håll den borta från kroppen. Korrekt hantering av maskinen minskar risken för oavsiktlig kontakt med den rörliga klingan, linan eller kniven.

• Vid transport eller förvaring av maskinen ska kåpan alltid monteras på metallblad. Korrekt hantering av maskinen minskar risken för oavsiktlig kontakt med klingan.

• Använd endast knivar, linor, skärhuvuden och klingor som specificerats av tillverkaren. Felaktiga reservdelar kan orsaka haveri och skador. Annan allmän säkerhetsinformation

• Vid förflyttning till annat område ska produkten inaktiveras. Ta alltid bort batteriet när produkten lämnas över till en annan person.

• Ställ aldrig ner produkten om du inte har inaktiverat den och tagit ur batteriet. Lämna inte produkten utan uppsikt när den är påslagen.

• Skärverktyget stannar inte omedelbart efter att produkten stängs av.

• När produkten har utsatts för stötar reparerar du eventuellt slitage och skador innan du använder den.

• Om någonting fastnar i skärutrustningen när du använder produkten ska du stoppa och avaktivera produkten. Se till att skärutrustningen stannar helt. Ta bort batteriet innan du rengör, kontrollerar eller reparerar produkten och skärutrustningen.

• Kontrollera produkten före användning. Se Säkerhetsanordningar på produkten på sida 478 och Skärutrustning på sida 479 . Använd inte en defekt produkt. Utför de säkerhets-, underhålls- och serviceinstruktioner som beskrivs i denna bruksanvisning.

• En felaktig skärutrustning kan öka risken för olyckor.

• Kontrollera växeln med avseende på smuts och sprickor. Ta bort gräs och löv från växeln med hjälp av en borste. Handskar ska användas när det behövs.

• Se alltid till att ventilationsöppningarna är fria från skräp.

• Kontrollera att trimmerhuvudet sitter fast ordentligt på trimmern.

• Samtliga kåpor, skydd och handtag måste vara monterade före start.

• Kontrollera produkten så att den är i fullgott skick. Kontrollera att alla muttrar och skruvar är åtdragna.

• Kontrollera att trimmerhuvudet och trimmerskyddet inte har skador eller sprickor. Byt trimmerhuvud eller trimmerskydd om det har utsatts för slag eller har sprickor. Använd alltid rekommenderat skydd för den specifika skärutrustningen. Se Tillbehör på sida 486

• Denna produkt är ett farligt verktyg om du inte är försiktig eller om du använder produkten felaktigt. Den här produkten kan orsaka allvarlig eller livshotande skada för användaren och andra.

• Apparaten är inte avsedd för användning av personer (inklusive barn) med olika funktionshinder eller bristande erfarenhet och kunskap. De får endast använda apparaten under uppsikt eller om de får instruktioner om användning av apparaten av en person som ansvarar för deras säkerhet. Barn ska övervakas för att garantera att de inte leker med apparaten.

• Tillåt aldrig barn att använda eller vara i närheten av maskinen. Eftersom maskinen är lätt att starta kan barn starta den om de inte hålls under uppsikt. Detta kan innebära risk för allvarlig personskada. Avlägsna därför alltid batteriet när maskinen inte är under uppsikt.

• Låt aldrig barn eller andra personer som inte utbildats i handhavande av produkten och/eller batteriet använda eller underhålla den.

• Förvara utrustningen i ett låsbart utrymme så att den är oåtkomlig för barn och obehöriga.

• Transportskyddet ska alltid användas vid förvaring och transport.

• Håll händer och fötter borta från skärområdet, särskilt när du startar motorn.

• Håll händer och fötter borta från skärutrustningen tills den har stannat helt när produkten är avaktiverad.

• Ta inte bort klippt material, och låt inte andra personer ta bort klippt material, medan produkten är aktiverad eller skärutrustningen roterar, eftersom detta kan orsaka allvarliga personskador.

• Kom ihåg att det är du som användare som ansvarar för att inte utsätta människor eller deras egendom för olyckor eller faror.

• Enhetens ursprungliga utformning får inte under några omständigheter ändras utan tillstånd från tillverkaren. Använd alltid originaltillbehör. Icke auktoriserade ändringar och/eller tillbehör kan medföra allvarliga skador eller dödsfall för föraren eller andra. Garantin kanske inte omfattar skador som orsakas av användning av icke godkända tillbehör eller reservdelar.

• De enda tillbehör du får använda produkten som drivkälla till är den skärutrustning som rekommenderas i kapitlet Tillbehör. Se Tillbehör på sida 486

• Använd aldrig en produkt som har modifierats så att den inte längre överensstämmer med originalutförandet

• Använd aldrig en produkt som är defekt. Följ säkerhets-, underhålls- och serviceinstruktioner

1858 - 005 - 05.10.2023i denna bruksanvisning. Vissa underhålls- och serviceåtgärder ska utföras av utbildade och kvalificerade specialister. Se anvisningar under rubriken Underhåll.

• Arbete i dåligt väder är tröttsamt och kan öka riskerna. Vi rekommenderar inte att produkten används i mycket dåligt väder, till exempel vid tät dimma, kraftigt regn, kraftig vind, extrem kyla eller risk för åskväder. eftersom det innebär ökade risker.

• Arbeta aldrig från en stege eller pall eller annan upphöjd position som inte är väl förankrad.

• Förvara apparater som inte är igång under tak – När apparater inte används ska de förvaras inomhus

• Det är omöjligt att täcka alla tänkbara situationer du kan ställas inför. Var alltid försiktig och använd sunt förnuft. Undvik situationer som du anser dig otillräckligt kvalificerad för. Om du efter att ha läst dessa instruktioner fortfarande känner dig osäker angående tillvägagångssätt ska du rådfråga en expert innan du fortsätter.

• Se till att inga människor eller djur kommer närmare än 15m från dig när du arbetar. När flera användare arbetar på samma område ska säkerhetsavståndet vara minst 15m. Annars finns det risk för allvarlig personskada. Stäng omedelbart av produkten om någon närmar sig arbetsplatsen. Sväng aldrig runt med produkten utan att först kontrollera bakåt att ingen befinner sig inom säkerhetszonen.

• Se till att människor, djur eller annat inte påverkar din kontroll över produkten och att de inte kommer i kontakt med skärutrustningen eller lösa föremål som slungas iväg av skärutrustningen. Använd aldrig produkten utan möjlighet att kunna påkalla hjälp i händelse av olycka.

• Se till att du kan gå och stå säkert. Titta efter eventuella hinder vid en oväntad förflyttning (rötter, stenar, grenar, gropar, diken osv.). Iaktta stor försiktighet vid arbete i sluttande terräng.

• Inspektera arbetsområdet. Avlägsna alla lösa föremål, exempelvis stenar, krossat glas, spikar, ståltråd och snören, som kan slungas iväg eller sno in sig i skärutrustningen eller dess skydd.

• Se upp för grenbitar som kan slungas iväg när du klipper. Klipp inte för nära marken där stenar eller andra lösa föremål kan slungas iväg.

• Se till att inga kläder eller kroppsdelar kommer i kontakt med skärutrustningen när produkten används. Håll produkten under midjenivå.

• Varning för utslungade föremål. Godkända ögonskydd ska alltid användas. Luta dig aldrig över skärutrustningens skydd. Stenar, skräp m.m. kan kastas upp i ögonen och orsaka blindhet eller allvarliga skador.

• Var alltid uppmärksam på varningssignaler eller tillrop när hörselskydd används. Ta alltid av hörselskydden så snart du stängt av produkten.

• Om oönskade vibrationer uppstår matar du ut en ny tråd med rätt längd för att häva vibrationerna.

• Om produkten börjar vibrera onormalt mycket ska du stoppa produkten och ta bort batteriet.

• Överexponering av vibrationer kan leda till blodkärls- eller nervskador hos personer som har dålig blodcirkulation. Prata med läkare om du upplever kroppsliga symptom som kan relateras till överexponering av vibrationer. Exempel på sådana symptom är domningar, känselbortfall, en kittlande känsla, stickningar, smärta, avsaknad eller reducering av normal styrka samt förändringar i hudens färg eller tillstånd. Dessa symptom uppträder vanligtvis i fingrar, händer eller handleder.

• Håll alltid produkten med båda händerna. Håll produkten på höger sida av kroppen. Orsaker till kast och relaterade varningar

• Håll ett stadigt grepp med båda händerna på maskinen och placera armarna så att de parerar eventuella kast. Se till att du står på maskinens vänstra sida. Kast kan öka skaderisken på grund av att maskinen rör sig oväntat. Kast kan kontrolleras av användaren om rätt försiktighetsåtgärder vidtas.

• Om klingan av någon anledning fastnar eller när du avbryter ett snitt stänger du av maskinen och håller den stilla i materialet tills klingan stannar helt. Medan klingan kärvar ska du aldrig försöka ta bort maskinen från materialet eller dra maskinen bakåt medan klingan är i rörelse, annars kan detta orsaka kast. Undersök och vidta korrigerande åtgärder för att eliminera orsaken till att klingan kärvar.

• Använd inte en slö eller skadad klinga. Slöa eller skadade klingor ökar risken för att fastna i ett föremål, vilket resulterar i kast.

• Se till att alltid ha god sikt över det material som kapas. Sannolikheten för kast ökar i områden där det är svårt att se materialet som beskärs.

• Om du närmar dig en annan person när du använder maskinen ska du stänga av den. Vid kast finns det en ökad risk för skador på andra personer som träffas av den rörliga klingan. Personlig skyddsutrustning VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Använd alltid godkänd personlig skyddsutrustning när du använder produkten. Personlig skyddsutrustning kan inte eliminera skaderisken helt, men den reducerar effekten av en skada vid ett eventuellt olyckstillbud. Be din återförsäljare om hjälp med att välja rätt utrustning.

• Använd skyddshjälm där det finns risk för fallande föremål.

• Använd godkända hörselskydd med tillräcklig dämpeffekt. Långvarig exponering för buller kan ge bestående hörselskador.

• Använd godkänt ögonskydd. Används visir måste även godkända skyddsglasögon användas. 1858 - 005 - 05.10.2023 477Godkända skyddsglasögon måste uppfylla standarden ANSI Z87.1 i USA och SS-EN 166 i EU- länder.

• Använd visir för ansiktsskydd. Ett visir ger inte ett fullgott skydd för ögonen. (Fig. 19)

• Använd handskar vid behov, till exempel när du ansluter, undersöker eller rengör skärutrustningen.

• Använd halkfria och stadiga stövlar.

• Ha på dig kläder i slitstarkt material. Bär alltid kraftiga långbyxor och överdel med långa ärmar. Använd inte löst sittande kläder som kan fastna i kvistar och grenar. Bär inte smycken, kortbyxor eller sandaler och gå inte barfota. Sätt upp håret ordentligt så att det inte hänger nedanför axlarna. (Fig. 20)

• Ha första förband nära till hands. (Fig. 21) Säkerhetsanordningar på produkten VARNING: Läs varningsinstruktionerna nedan innan du använder produkten. I detta avsnitt beskrivs produktens säkerhetsfunktioner, dess syfte samt hur kontroller och underhåll ska utföras för att säkerställa att den fungerar korrekt. Se anvisningar under rubrik Introduktion på sida 472 för att ta reda på var dessa delar finns på din produkt. Produktens livslängd kan förkortas och risken för olyckor kan öka om underhåll av produkten inte utförs på rätt sätt och om service och/eller reparationer inte utförs av specialutbildade tekniker. Kontakta din serviceverkstad om du behöver ytterligare information. VARNING: Använd aldrig en produkt med skadade säkerhetskomponenter. Produktens säkerhetsutrustning ska kontrolleras och underhållas som beskrivs i detta avsnitt. Om din produkt inte klarar alla kontrollerna ska serviceverkstad uppsökas för reparation. OBSERVERA: All service och reparation av maskinen kräver specialutbildning. Detta gäller särskilt maskinens säkerhetsutrustning. Om maskinen inte klarar någon av nedan listade kontroller ska du uppsöka en serviceverkstad. Ett köp av någon av våra produkter garanterar att du kan få en fackmannamässig reparation och service utförd. Om inköpsstället för maskinen inte är en av våra serviceverkstäder ska du fråga dem efter närmaste serviceverkstad. Kontrollera användargränssnittet

1. Håll start-/stoppknappen (A) intryckt.

a) Produkten är på när displayen (B) är tänd. (Fig. 22) b) Produkten är avstängd när displayen är släckt.

2. Om varningslampan på displayen lyser eller blinkar

läser du i Användargränssnitt på sida 484

Kontrollera gasreglagespärren Gasreglagespärren är utformad för att förhindra oavsiktlig aktivering. När du trycker gasreglagespärren framåt (A) och sedan trycker den mot handtaget (B) frikopplas gasreglaget (C). När greppet om handtaget släpps återgår både gasreglaget och gasreglagespärren till sina respektive ursprungslägen. Denna rörelse drivs av tre oberoende fjädrar. (Fig. 23)

1. Se till att gasreglaget är låst när gasreglagespärren

är i sitt ursprungliga läge. (Fig. 24)

2. Tryck in gasreglaget och kontrollera att det återgår

till sitt ursprungsläge när det släpps. (Fig. 25)

3. Kontrollera att gasreglaget och gasreglagespärren

rör sig fritt och att deras returfjädersystem fungerar.

4. Starta produkten, se

Starta produkten på sida 481

6. Släpp gasreglaget och se till att sågkedjan stannar

och att den förblir stilla. Kontrollera skärutrustningens skydd VARNING: Använd inte skärutrustningen utan ett godkänt skydd som monterats korrekt på skärutrustningen. Använd alltid det rekommenderade skärutrustningsskyddet för den skärutrustning som du använder. Se Tillbehör på sida 486 . Om fel eller defekt skydd för skärutrustningen monteras, kan detta orsaka allvarlig personskada. Skärutrustningens skydd stoppar föremål som slungas ut mot användaren. Det förhindrar även skador som skulle inträffa om du vidrör skärutrustningen.

1. Stanna produkten och ta ut batteriet.

2. Kontrollera visuellt om det finns skador, till exempel

3. Byt ut skärutrustningen om den är skadad.

Fästa och ta bort låsmuttern VARNING: Stoppa produkten och ta ur batteriet, använd skyddshandskar och var försiktig runt de vassa kanterna på skärutrustningen. 478 1858 - 005 - 05.10.2023Låsmuttern används för att låsa vissa typer av skärutrustning. Låsmuttern är vänstergängad. (Fig. 27)

• För att fästa drar du åt låsmuttern mot skärutrustningens rotationsriktning.

• Lossa och ta bort låsmuttern genom att skruva den i skärutrustningens rotationsriktning.

• För att lösgöra och dra åt låsmuttern, använd en hylsnyckel med långt skaft. Pilen på bilden visar det område där du ska använda hylsnyckeln. Notera: Se till att du kan inte vrida låsmuttern för hand. Byt muttern om nylonlåsningen inte har ett motstånd på minst 1,5Nm. Muttern ska bytas efter det att den skruvats på ca 10 gånger. Skärutrustning VARNING: Ta ut batteriet och se till att skärutrustningen stannar helt innan du arbetar med något på skärutrustningen. VARNING: Använd rätt skärutrustning. Använd endast skärutrustningen tillsammans med det skydd som vi rekommenderar. Se Tillbehör på sida 486

Se till att skärutrustningen är korrekt slipad. En skärutrustning som inte är korrekt slipad ökar risken för kast. VARNING: En fritt roterande klinga kan orsaka skada medan den fortsätter att rotera efter det att brytaren har släppts. Ordentlig kontroll behöver upprätthållas tills klingan helt har slutat rotera. (Fig. 28) Använd skyddshandskar när skärutrustningen hanteras.

• Använd klingorna och gräsknivarna för att kapa kraftigt gräs.

• Använd trimmerhuvudet till att trimma gräset.

• Kontrollera skärutrustningen med avseende på skador och sprickbildning. Byt ut skadad skärutrustning. Trimmerhuvud

• Använd alltid rätt trimmerhuvud och skärutrustning, och använd alltid rekommenderad trimmerlina. Se Tillbehör på sida 486 och montering i slutet av handboken.

• Se till att kniven på trimmerskyddet inte är skadad.

• Se till att trimmerlinan lindas hårt och jämnt runt trumman för att förhindra osedvanliga vibrationer från produkten. Olika linlängder kan orsaka vibrationer som inte är nödvändiga. Knacka på trimmerhuvudet för att få rätt längd på linan. För att få en längre livslängd på linan kan den läggas i vatten i två dygn eller längre innan den monteras. Det gör linan mer beständig. Gräsklinga

• Använd korrekt slipade klingor. En felaktigt slipad eller skadad klinga ökar risken för skador.

• För att slipa och ställa in klingan ska du läsa anvisningarna som medföljer klingan. Säkerhetsinstruktioner för montering VARNING: Läs, förstå och följ dessa anvisningar noggrant innan du använder produkten.

• Ta bort batteriet från produkten innan du monterar produkten.

• Använd godkända skyddshandskar.

• Ett skadat eller felaktigt skydd kan orsaka skador. Använd inte någon skärutrustning som inte har ett godkänt skydd monterat.

• Medbringarhjulet och stödflänsen måste passas in korrekt i skärutrustningens centrumhål. Skärutrustning som ansluts på fel sätt kan orsaka skador eller dödsfall.

• Om en sele medföljer tillbehöret måste den fästas korrekt på produkten. Selen ger säkrare användning och förhindrar att användaren eller andra personer skadas. Säkerhetsinstruktioner för underhåll VARNING: Läs varningsinstruktionerna nedan innan du utför underhåll på produkten.

• Ta ur batteriet innan du utför underhåll, övriga kontroller eller monterar produkten.

• Användaren får endast utföra underhålls- och servicearbeten som beskrivs i denna bruksanvisning. Vänd dig till en serviceverkstad för underhåll och service av större omfattning.

• Rengör inte batteriet eller batteriladdaren med vatten. Starka rengöringsmedel kan orsaka skador på plasten.

• Om du inte utför underhåll minskas produktens livscykel och risken för olyckor ökar.

• Särskild utbildning krävs för allt service- och reparationsarbete, särskilt för produktens säkerhetsanordningar. Om inte alla kontroller i den här bruksanvisningen är godkända efter att du gjort underhåll ska du kontakta din serviceverkstad. Vi garanterar att det finns professionella reparationer och service tillgängliga för din produkt.

• Använd endast originaltillbehör.

• Använd alltid kraftiga arbetshandskar när du reparerar skärutrustningen. Knivarna är vassa och kan lätt ge skärskador. 1858 - 005 - 05.10.2023 479Montering Så monterar du loophandtaget

1. Sätt fast loophandtaget på riggröret mellan pilarna.

Placera inte loophandtaget eller upphängningsringen på etiketten. (Fig. 29)

2. Skjut in distansen i loophandtagets spår.

3. Sätt fast muttern, vredet och skruven, men dra inte

4. Ställ in produkten i ett bekvämt läge.

Montera J-handtaget VARNING: Använd inte sågklingor tillsammans med J-handtaget.

1. Montera J-handtaget på loophandtaget med hjälp av

de tre skruvarna. Dra inte åt skruvarna helt. (Fig. 30)

2. Ställ in produkten i ett bekvämt läge.

3. Dra åt skruvarna. (Fig. 31)

Montera skärutrustningen Skärutrustningen inkluderar själva skärutrustningen och ett skydd till skärutrustningen. VARNING: Använd skyddshandskar. VARNING: Använd alltid ett rekommenderat skydd till skärutrustningen.

Tekniska data på sida 485

VARNING: En felaktigt ansluten skärutrustning kan resultera i personskada eller dödsfall. Skärutrustning och skydd Produkten använder samma skärutrustningsskydd för gräsklingan och trimmerhuvudet.

• Skärutrustningsskydd och gräsklinga. (Fig. 32)

• Skärutrustningsskydd och trimmerhuvud. (Fig. 33) Montera trimmerhuvudet, skärutrustningsskyddet och gräsklingan Montera trimmerhuvudet

1. Placera medbringarhjulet (B) på den utgående axeln.

2. Vrid den utgående axeln tills ett av hålen i

medbringarhjulet är mitt för motsvarande hål i växelhuset.

3. För in låspinnen (C) i hålet så att riggröret låses.

4. Vrid trimmerhuvudet (H) motsols för att fästa. (Fig.

34) Ta av trimmerhuvudet

1. För in låspinnen (C) i hålet så att riggröret låses.

2. Vrid trimmerhuvudet (H) medurs för att ta bort det.

3. Ta bort medbringarhjulet (B) från den utgående

axeln. (Fig. 34) Montera skärutrustningsskyddet

1. Fäst skärutrustningsskyddet (A) på kroken på

plåthållaren (B). (Fig. 35)

2. Montera skärutrustningsskyddet på axeln och dra åt

det med bulten (C). Ta bort skärutrustningsskyddet

• Lossa bulten (C) och ta bort skärutrustningsskyddet (A) från riggröret. (Fig. 36) Montera gräsklingan

1. Lägg produktens växel på ett plant underlag för att

kontrollera att klingan är korrekt monterad.

2. Vrid den utgående axeln tills ett av hålen i

medbringarhjulet (B) är mitt för motsvarande hål i växelhuset.

3. För in låspinnen (C) i hålet så att riggröret låses.

4. Placera gräsklingan (D), stödkoppen (E) och

stödflänsen (F) på den utgående axeln. (Fig. 37)

5. Kontrollera att medbringarhjulet och stödflänsen

hamnar rätt i gräsklingans centrumhål. (Fig. 28)

6. Sätt dit muttern (G).

7. Dra åt muttern med tändstiftshylsan. Håll

tändstiftshylsans skaft nära klingskyddet. Dra åt i motsatt riktning mot hur skärutrustningen roterar. Dra åt till ett moment på 35–50Nm. (Fig. 38) Ta bort gräsklingan

1. Lägg produktens växel på ett plant underlag för att

kontrollera att klingan tas bort på rätt sätt.

2. För in låspinnen (C) i hålet på riggröret så att

1858 - 005 - 05.10.20234. Ta bort stödflänsen (F), stödkoppen (E) och gräsklingan (D) från den utgående axeln. (Fig. 37) Installera upphängningspunkten

1. Installera upphängningspunkten mellan pilarna på

det bakre handtaget och loophandtaget. (Fig. 39) Notera: Placera inte upphängningspunkten eller loophandtaget på dekalen.

2. Justera upphängningspunkten så att produkten är

balanserad och enkel att använda. Drift Introduktion VARNING: Läs och förstå säkerhetskapitlet innan du använder produkten. Ansluta batteriet till produkten VARNING: Använd endast Husqvarna- originalbatterier i produkten.

1. Se till att batteriet är fulladdat.

2. Skjut in batteriet i produktens batterihållare. Batteriet

låses på plats när du hör ett klickljud. (Fig. 40) OBSERVERA: Om batteriet inte går enkelt in i batterihållaren är det inte korrekt installerat. Det kan orsaka skador på produkten.

3. Kontrollera att batteriet är korrekt installerat.

Innan du använder produkten

• Undersök arbetsområdet för att se till att du känner till terrängtypen, markens lutning och om det finns hinder som stenar, grenar och gropar.

• Gör en övergripande kontroll av produkten.

• Utför säkerhetsinspektioner, underhåll och service enligt den här bruksanvisningen.

• Se till att alla kåpor, skydd, handtag och skärutrustning är korrekt anslutna och inte skadade.

• Kontrollera att det inte finns sprickor längst ut på tänderna på gräsklingan eller vid klingans centrumhål. Byt ut klingan om den är skadad. (Fig. 41)

• Kontrollera om stödflänsen har sprickor. Byt ut stödflänsen om den är skadad. (Fig. 42)

• Se till att låsmuttern inte kan tas bort för hand. Låsmuttern måste ha ett låsmoment på minst 1,5Nm. Se till att åtdragningsmomentet är mellan 35–50Nm. (Fig. 43)

• Undersök om skärutrustningsskyddet är skadat eller har sprickor. Byt ut skärutrustningsskyddet om det har träffats av något eller om det har sprickor. (Fig. 44)

• Undersök om trimmerhuvudet har skador eller sprickor. Byt ut trimmerhuvudet om det har träffats av något eller om det har sprickor. Arbetsläge

• Håll produkten med båda händerna.

• Håll produkten på höger sida av kroppen.

• Håll skärutrustningen under midjenivå.

• Ha alltid produkten fäst vid selen.

• Håll alla kroppsdelar borta från varma ytor.

• Håll alla kroppsdelar borta från skärutrustningen. Justera selen

1. Sätt på dig selen.

2. Fäst selen på upphängningspunkten.

3. Justera längden på selen tills upphängningspunkten

är i nivå med din högra höft. Starta produkten

1. Håll startknappen intryckt tills den gröna lampan

2. Använd gasreglaget för att reglera hastigheten.

Begränsa det maximala varvtalet med lägesknappen Produkten har en lägesknapp. Med lägesknappen kan användaren begränsa det maximala varvtalet. Lägesknappen har tre hastighetsnivåer. En lägre nivå ökar drifttiden för produkten. Använd nivå 1 och 2 om arbetet inte kräver full hastighet/full effekt. Om full hastighet/effekt krävs för arbetet använder du nivå 3. Använd inte högre nivå än vad som behövs för arbetet.

1. Tryck på lägesknappen för att ställa in en gräns för

det maximala varvtalet. De vita lamporna tänds för att visa att funktionen är på. (Fig. 46)

2. Tryck på lägesknappen igen för att välja nästa

hastighetsnivå. Automatisk avstängningsfunktion Produkten har en avstängningsfunktion som avaktiverar den om den inte används. 1858 - 005 - 05.10.2023 481Kast Ett kast är när produkten rör sig snabbt och kraftfullt åt sidan. Ett kast inträffar när gräsklingan träffar eller fastnar i ett föremål som inte kan klippas. Ett kast kan slunga ut produkten eller användaren i alla riktningar. Det finns risk för skador på användaren och människor runt omkring. Risken ökar i områden där det är svårt att se det material som ska kapas. Skär inte med det område på klingan som visas i grått på bilden. Klingans hastighet och rörelse kan orsaka kast. Risken ökar med tjockleken på den stam som kapas. (Fig. 47) Avlägsna gräs med en gräsklinga

1. Gräsklingor och gräsknivar får ej användas till

2. För alla typer av högt eller kraftigt gräs används

3. Gräs mejas ned med pendlande rörelse i sidled, där

rörelse från höger till vänster är röjningsmomentet och rörelse från vänster till höger är returrörelse. Låt klingan arbeta med vänstra sidan (mellan klockan 8 och 12).

4. Om klingan lutas något åt vänster vid gräsröjning,

samlas gräset i en sträng som underlättar uppsamling vid t ex krattning.

5. Sträva efter att arbeta rytmiskt. Stå stadigt med

fötterna isär. Flytta framåt efter returrörelsen och ställ dig stadigt igen.

6. Låt stödkoppen ligga an lätt mot marken. Den är till

för att skydda klingan från markansättning.

7. Minska risken för att material ska lindas runt klingan

genom att alltid arbeta med fullt varvtal och undvika det redan skurna materialet under returrörelsen.

8. Stanna motorn, lossa selen och placera maskinen

på marken innan du samlar ihop det kapade materialet. Grästrimning med trimmerhuvud Klippa gräset

1. Håll trimmerhuvudet strax ovanför marken och luta

det. (Fig. 48) Tryck inte ned grästrimmerlinan i gräset.

2. Använd 80% hastighet när du klipper gräset nära

föremål. (Fig. 49) Klippa gräset

1. Se till att grästrimmerlinan är parallell med marken

när du klipper. (Fig. 50)

2. Tryck inte ned trimmerhuvudet mot marken. Marken

och produkten kan skadas.

3. Låt inte trimmerhuvudet vidröra marken oavbrutet,

eftersom det kan orsaka skador på trimmerhuvudet.

4. Använd fullt varvtal när du för produkten från sida

till sida för att klippa gräs. (Fig. 51) Se till att grästrimmerlinan är parallell med marken. Sopa gräset Luftflödet från den roterande trimmerlinan kan användas för att ta bort klippt gräs från ett område.

1. Håll trimmerhuvudet och dess sladd parallellt mot

3. För trimmerhuvudet från sida till sida och sopa bort

gräset. VARNING: Rengör trimmerhuvudets kåpa varje gång du monterar en nya trimmerlina för att förhindra obalans och vibrationer i handtagen. Gör även en kontroll av andra delar av trimmerhuvudet och rengör det vid behov. Stoppa produkten

1. Släpp gasreglaget eller gasreglagespärren.

2. Tryck på stoppknappen. (Fig. 45)

3. Tryck på frigöringsknapparna på batteriet och dra ut

batteriet. (Fig. 52) Underhåll Introduktion VARNING: Innan du utför något underhållsarbete måste du läsa och förstå kapitlet om säkerhet. Underhållsschema VARNING: Ta bort batteriet innan du utför underhåll. 482 1858 - 005 - 05.10.2023Nedan följer en lista över de underhållssteg som ska utföras på produkten. Underhåll Dagligen Varje vecka Varje månad Rengör produktens yttre delar med en torr trasa. Använd inte vatten. X Se till att start-/stoppknappen fungerar som den ska och inte är defekt. X Kontrollera att gasreglaget och gasreglagespärren fungerar korrekt säkerhets- mässigt.

Se till att samtliga kontroller fungerar och inte är skadade. X Håll handtagen torra, rena och fria från olja och fett. X Se till att skärutrustningen inte är skadad. Byt ut skärutrustningen om den är skadad.

Se till att skärutrustningens skydd och kniv inte är skadade. Byt ut skärutrust- ningens skydd och kniv om de är skadade.

Se till att skruvar och muttrar är åtdragna. X Se till att frigöringsknapparna på batteriet fungerar och låser fast batteriet i produkten.

Se till att batteriet inte är skadat. X Se till att batteriet är laddat. X Kontrollera att batteriladdaren fungerar korrekt och inte är skadad. X Se till att upphängningsöglan inte är skadad. X Se till att skärutrustningens låsmutter är korrekt åtdragen. X Se till att klingans transportskydd inte är skadat och att transportskyddet är korrekt monterat.

Undersök alla kablar, kopplingar och anslutningar. Se till att de inte är skadade eller smutsiga.

Se till att vinkelväxeln är rätt fylld med fett. Se Tekniska data på sida 485 . Om inte använder du vinkelväxelfett från Husqvarna.

Se till att motorns luftintag inte är smutsigt. Rengör luftintaget med tryckluft. X Kontrollera anslutningarna mellan batteriet och produkten. Kontrollera anslut- ningen mellan batteriet och batteriladdaren.

Rengöra produkten, batteriet och batteriladdaren

1. Rengör produkten med en torr trasa efter

2. Rengör batteriet och batteriladdaren med en torr

trasa. Håll batteriets styrspår rena.

3. Kontrollera att kontakterna på batteriet och

batteriladdaren är rena innan batteriet sätts i batteriladdaren eller i produkten. Fila gräskniven och gräsklingan VARNING: Stanna produkten och ta ut batteriet. Använd skyddshandskar.

• För att fila gräskniven eller gräsklingan på rätt sätt ska du läsa anvisningarna som medföljer skärutrustningen.

• Fila alla eggar lika mycket för att behålla balansen.

• Använd en enkelgradig flatfil. (Fig. 53) 1858 - 005 - 05.10.2023 483VARNING: Kassera alltid en klinga som är skadad. Försök inte att göra en böjd eller vriden klinga rak och använda den igen. Smörja vinkelväxeln

1. Tag bort skärutrustningen.

2. Placera produkten med fettpluggen i sitt högsta läge.

3. Ta bort fettpluggen. (Fig. 54)

4. Titta in i fettpluggens hål och vrid drivaxeln.

Fettnivån (A) måste vara i nivå med toppen på kugghjulen (B). (Fig. 55)

5. Om fettnivån är för låg fyller du vinkelväxeln med

vinkelväxelfett från Husqvarna. Fyll på långsamt och vrid drivaxeln medan du har på vinkelväxelfett. Stanna vid rätt nivå (B). OBSERVERA: En felaktig mängd fett kan skada vinkelväxeln.

6. Montera fettpluggen.

Felsökning Användargränssnitt Problem Eventuella fel Möjlig åtgärd Batteriets LED-kontrollampa blin- kar orange Låg batterispänning. Ladda batteriet. Varningslampan blinkar röd Överbelastning. Skärutrustningen har fastnat. Stäng av pro- dukten. Ta bort batteriet. Rensa skärutrust- ningen från oönskat material. Temperaturavvikelse. Låt produkten svalna. Gasreglaget och aktiverings- knappen trycks ner samtidigt. Släpp gasreglaget så aktiveras produkten. Produkten startar inte Smuts i batteriets kontakter. Rengör batteriets kontakter med tryckluft el- ler en mjuk borste. Varningslampan lyser med rött sken Produkten behöver service. Kontakta en serviceverkstad. Transport, förvaring och kassering Transport och förvaring

• Medföljande litiumjonbatterier uppfyller kraven i lagstiftningen för farligt gods.

• Följ de särskilda kraven för förpackning och etiketter för kommersiella transporter, inklusive av tredje parter och speditörer.

• Tala med en person med särskild utbildning i farliga material innan du skickar produkten. Följ alla tillämpliga nationella föreskrifter.

• Använd tejp på öppna kontakter när du lägger batteriet i en förpackning. Lägg batteriet trångt i förpackningen för att förhindra rörelse.

• Ta ur batteriet vid förvaring eller transport.

• Placera batteriet och batteriladdaren i ett utrymme som är torrt och fritt från fukt och frost.

• Förvara inte batteriet på ställen där statisk elektricitet kan uppkomma. Förvara inte batteriet i en metallåda.

• Förvara batteriet på en plats där temperaturen är mellan 5 och 25°C, och inte i direkt solljus.

• Förvara batteriladdaren på en plats där temperaturen är mellan 5och 45°C, och inte i direkt solljus.

• Använd endast batteriladdaren när omgivningstemperaturen är mellan 5 och 40°C.

• Ladda batteriet till 30–50% innan du förvarar det under längre perioder.

• Förvara batteriladdaren på en plats som är stängd och torr.

• Håll batteriet borta från laddaren under förvaring. Låt inte barn och personer som inte är godkända röra 484 1858 - 005 - 05.10.2023utrustningen. Förvara utrustningen på en plats som du kan låsa.

• Rengör produkten och gör en fullständig service innan du ska förvara produkten under en längre tid.

• Använd transportskydd på produkten för att förhindra personskador eller skador på produkten under transport och förvaring.

• Sätt fast produkten under transport. Avyttring av batteriet, laddaren och produkten Symbolerna på produkten eller dess förpackning indikerar att denna produkt inte får hanteras som hushållsavfall. Återvinn den vid en återvinningsstation för elektrisk och elektronisk utrustning. Detta bidrar till att förhindra skador på miljön och personskador. Kontakta lokala myndigheter, hushållsavfallsservice eller en återförsäljare för mer information om hur produkten kan återvinnas. Tekniska data Tekniska data 325iRJ Motor Motortyp BLDC (borstlös) 36 V Varvtal på utgående axel, 1/min 5800 Klippbredd, mm 420 Vikt Vikt utan batteri, sele och skärutrustning, kg 3,1 Bulleremission

Ljudeffektnivå, uppmätt dB(A) 93 Ljudeffektnivå, garanterad L

dB(A) 96 Bullernivåer

Ekvivalent ljudtrycksnivå vid användarens öra mätt enligt ISO 22868, dB(A): Utrustad med trimmerhuvud (original) 84 Vibrationsnivåer

Vibrationsnivåer i handtag, uppmätt enligt SS-EN ISO 22867, m/s

Utrustad med trimmerhuvud (original), fram/bak, m/s

Bulleremission till omgivningen uppmätt som ljudeffekt (LWA) enligt EG-direktiv 2000/14/EG. Rapporterad ljudeffektnivå för maskinen har uppmätts med den originalskärutrustning som ger den högsta nivån. Skillna- den mellan garanterad och uppmätt ljudeffekt är att den garanterade ljudeffekten också inkluderar spridning i mätresultatet och variationen mellan olika maskiner av samma modell enligt direktiv 2000/14/EG.

Rapporterade data för ljudtrycksnivå för maskinen har en typisk statistisk spridning (standardavvikelse) på 3dB(A) och har mätts med det originaltillbehör som ger den högsta nivån.

Rapporterade data för vibrationsnivå har en typisk statistisk spridning (standardavvikelse) på 2 m/s

. Vid jämförelse av vibrationsnivåer mellan batteri- och förbränningsdrivna produkter används vibrationsberäknaren på https://www.husqvarna.com/uk/services-solutions/vibration-calculator/. 1858 - 005 - 05.10.2023 485325iRJ Utrustad med gräsklinga, fram/bak, m/s

3,0/2,5 Godkända batterier Batteri BLi 200 Typ Litiumjonbatteri Batterikapacitet, Ah 5,2 Nominell spänning, V 36 Vikt, kg (lb) 1,3 (2,9) Godkända batteriladdare Batteriladdare QC330 Inspänning, V 100–240 Frekvens, Hz 50–60 Effekt, W 330 Tillbehör Tillbehör Godkända tillbehör Tillbehörstyp Skärutrustningens skydd, art.nr. Centrumhål i klingor/knivar, Ø 25,4mm Gänga på utgående axel M10 Gräsklinga/gräskniv Multi 255-3 (Ø 255, 3 tänder) 536 17 43-01 Gräs 255-4 (Ø 255, 4 tänder) 536 17 43-01 Trimmerhuvud T35, T35x (Ø2,0–2,4mm vriden Whisper-trimmerlina) 536 17 43-01 Stödkopp Fast 486 1858 - 005 - 05.10.2023Försäkran om överensstämmelse EU-försäkran om överensstämmelse Vi, Husqvarna AB, 561 82 Huskvarna, Sverige, tel: [phone], försäkrar på eget ansvar att produkten: Beskrivning Batteridriven röjsåg/grästrimmer Varumärke Husqvarna Typ/Modell 325iRJ Identifiering Serienummer daterade 2023 och framåt uppfyller alla krav i följande EU-direktiv och förordningar: Direktiv/förordning Beskrivning 2006/42/EG ”om maskiner” 2014/30/EMC ”angående elektromagnetisk kompatibilitet” 2011/65/EU ”om begränsning av farliga ämnen” 2000/14/EC ”angående buller utomhus” och att följande standarder och/eller tekniska specifikationer tillämpas: EN 62841-1:2015/AC:2015, EN 62841-4-4 (IEC 62841-4-4:2020), EN 61000-6-1:2007 (Immunity), EN 61000-6-3:2007/ A1:2011/AC:2012 (Emission). RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden har utfört en frivillig typkontroll enligt bilaga IX till 2006/42/EG. Certifikatnummer: SEC/23/2580. Notified body: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden har även intygat överensstämmelse med bilaga VI till rådets direktiv 2000/14/EG. För information om bulleremissioner, se Tekniska data på sida 485
