KULLANIM KILAVUZU 325iRJ HUSQVARNA

• Huskvarna, 2022-12-01 Stefan Holmberg, R&D Director, Technology Management, Husqvarna AB Ansvarig för teknisk dokumentation 1858 - 005 - 05.10.2023 487İçindekiler Giriş p. 488
• Güvenlik p. 489
• Montaj p. 496
• Çalışma p. 497
• Bakım p. 499
• Sorun giderme p. 500
• Taşıma, depolama ve atma p. 501
• Teknik veriler p. 501
• Aksesuarlar p. 503
• Uyumluluk Bildirimi p. 504

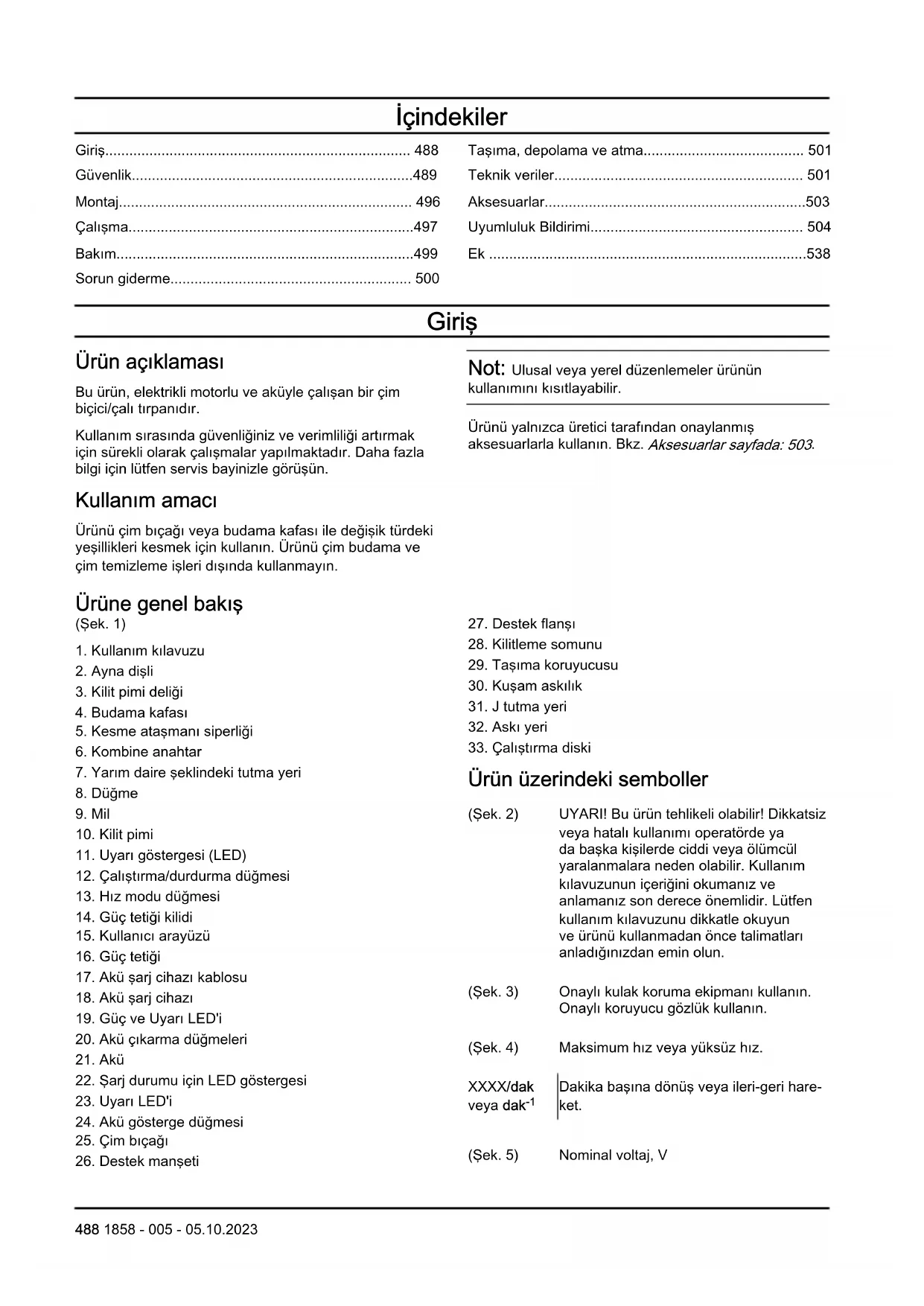

• Ek Giriş Ürün açıklaması Bu ürün, elektrikli motorlu ve aküyle çalışan bir çim biçici/çalı tırpanıdır. Kullanım sırasında güvenliğiniz ve verimliliği artırmak için sürekli olarak çalışmalar yapılmaktadır. Daha fazla bilgi için lütfen servis bayinizle görüşün. Kullanım amacı Ürünü çim bıçağı veya budama kafası ile değişik türdeki yeşillikleri kesmek için kullanın. Ürünü çim budama ve çim temizleme işleri dışında kullanmayın. Not: Ulusal veya yerel düzenlemeler ürünün kullanımını kısıtlayabilir. Ürünü yalnızca üretici tarafından onaylanmış aksesuarlarla kullanın. Bkz. Aksesuarlar sayfada: 503 p. 538

Ürüne genel bakış (Şek. 1)

1. Kullanım kılavuzu

3. Kilit pimi deliği

5. Kesme ataşmanı siperliği

7. Yarım daire şeklindeki tutma yeri

11. Uyarı göstergesi (LED)

12. Çalıştırma/durdurma düğmesi

13. Hız modu düğmesi

14. Güç tetiği kilidi

15. Kullanıcı arayüzü

17. Akü şarj cihazı kablosu

19. Güç ve Uyarı LED'i

20. Akü çıkarma düğmeleri

22. Şarj durumu için LED göstergesi

24. Akü gösterge düğmesi

29. Taşıma koruyucusu

33. Çalıştırma diski

Ürün üzerindeki semboller (Şek. 2) UYARI! Bu ürün tehlikeli olabilir! Dikkatsiz veya hatalı kullanımı operatörde ya da başka kişilerde ciddi veya ölümcül yaralanmalara neden olabilir. Kullanım kılavuzunun içeriğini okumanız ve anlamanız son derece önemlidir. Lütfen kullanım kılavuzunu dikkatle okuyun ve ürünü kullanmadan önce talimatları anladığınızdan emin olun. (Şek. 3) Onaylı kulak koruma ekipmanı kullanın. Onaylı koruyucu gözlük kullanın. (Şek. 4) Maksimum hız veya yüksüz hız. XXXX/dak veya dak

Dakika başına dönüş veya ileri-geri hare- ket. (Şek. 5) Nominal voltaj, V 488 1858 - 005 - 05.10.2023(Şek. 6) Doğru akım. (Şek. 7) Ürün, geçerli AT direktiflerine uygundur. (Şek. 8) Bu ürün yürürlükteki Birleşik Krallık yönetmeliklerine uygundur. (Şek. 9) Onaylı koruyucu eldiven kullanın. (Şek. 10) Ağır işler için elverişli, kaymaya dirençli botlar kullanın. (Şek. 11) Bıçak saplanmasına karşı dikkatli olun. (Şek. 12) Ürün veya ambalajı üzerinde bulunan semboller, bu ürünün evsel atık olarak değerlendirilemeyeceğini belirtir. Bu ürün uygun bir geri dönüşüm tesisine gönderilmelidir. (Şek. 13) Ataşman, geriye sıçrayabilecek nesneleri güçlü bir şekilde fırlatabilir. Bu, önerilen güvenlik donanımı kullanılmazsa ciddi göz yaralanmalarına neden olabilir. (Şek. 14) Bakımdan önce akünün bağlantısını kesin. (Şek. 15) Ürünün su sıçramasına karşı koruması bulunur. (Şek. 16) Vücudunuzun tüm bölümlerini sıcak yüzeylerden uzak tutun. (Şek. 17) AB ve BK direktifleri ile düzenlemeleri ve Yeni Güney Galler mevzuatı "Çevre Koruma Operasyonları (Gürültü Kontrolü) Yönetmeliği 2017" uyarınca çevreye yayılan gürültü emisyonları etiketi. Ürünün garantili ses gücü düzeyi Teknik veriler sayfada: 501

yyyyhhxxxx Nominal değerler plakası, seri numarasını gösterir. yyyy üretim yılı, hh üretim haftası, xxxx ise sıra numa- rasıdır. (Şek. 18) Operatör, insanların veya hayvanların 15 metreden daha yakında bulunmama- sını sağlamalıdır. Aynı alanda birden fazla opera- tör çalışıyorsa en az 15 metrelik güvenlik mesafesi bırakılmalıdır. Not: Ürünün üzerindeki diğer semboller/etiketler, diğer ticari alanların sertifikalandırma gereklilikleri ile ilgilidir. Üründe oluşabilecek hasarlar Aşağıdaki durumlarda ürünümüzde oluşabilecek hasarlardan sorumlu olmayız:

• ürünün hatalı bir şekilde onarılması,

• ürünün, üretici tarafından onaylanmayan veya üreticiden alınmayan parçalarla tamir edilmesi,

• üründe, üreticiden alınmayan veya üretici tarafından onaylanmayan bir aksesuar bulunması,

• ürünün, onaylı bir servis merkezinde veya yetkili bir kurum tarafından tamir edilmemesi. Güvenlik Güvenlik tanımları Kılavuzdaki önemli kısımları vurgulamak için uyarılar ve notlar kullanılmıştır. UYARI: Kılavuzdaki talimatlara uyulmadığı takdirde operatör veya çevredeki kişiler için ciddi yaralanma veya ölüm tehlikesi varsa kullanılır. DİKKAT: Kılavuzdaki talimatlara uyulmadığı takdirde ürünün, diğer malzemelerin veya çevrenin zarar görme riski olduğunda kullanılır. Not: Belirli bir durumda bilgi verilmesi gerektiğinde kullanılır. Genel elektrikli alet güvenlik uyarıları UYARI: Bu elektrikli aletle birlikte verilen tüm güvenlik uyarılarını, talimatları, çizimleri ve teknik özellikleri okuyun. Aşağıda listelenen talimatların göz ardı edilmesi elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir.

• Tüm uyarı ve talimatları ilerde başvurmak üzere saklayın. Uyarılardaki "elektrikli alet" ifadesi, şebeke akımıyla çalışan (kablolu) elektrikli aletinizi veya aküyle çalışan (kablosuz) elektrikli aletinizi belirtmektedir. 1858 - 005 - 05.10.2023 489Çalışma alanı güvenliği

• Çalışma alanını temiz ve iyi aydınlatılmış tutun. Kalabalık veya karanlık alanlar kazalara neden olabilir.

• Elektrikli aletleri yanıcı sıvıların, gazların veya tozların bulunduğu patlayıcı ortamlarda çalıştırmayın. Elektrikli aletler, toz veya gazı ateşleyebilecek kıvılcımlar çıkarır.

• Elektrikli aletleri kullanırken çocukları ve yanınızdakileri uzakta tutun. Dikkatinizin dağılması, kontrolü kaybetmenize neden olabilir. Elektrik güvenliği

• Elektrikli aletlerin fişleri prize uygun olmalıdır. Hiçbir zaman fişler üzerinde herhangi bir değişiklik yapmayın. Topraklı elektrikli aletlerle herhangi bir adaptör fiş kullanmayın. Değiştirilmemiş fişler ve uygun prizler, elektrik çarpması riskini azaltır.

• Boru, radyatör, fırın, buzdolabı gibi topraklı yüzeylerle vücut temasından kaçının. Vücudunuz topraklı ise elektrik çarpması riski artar.

• Elektrikli aletleri yağmura veya ıslak koşullara maruz bırakmayın. Elektrikli aletin içine giren su, elektrik çarpması riskini artırır.

• Kabloyu kötü kullanmayın. Kabloyu asla elektrikli aleti taşımak, çekmek veya fişini çıkarmak için kullanmayın. Kabloyu ısıdan, yağdan, keskin kenarlardan veya hareketli parçalardan uzakta tutun. Hasar görmüş veya dolaşmış kablolar, elektrik çarpması riskini artırır.

• Elektrikli aleti dış mekanda çalıştırırken dış mekan kullanımına uygun bir uzatma kablosu kullanın. Dış mekan için uygun bir kordon kullanmak, elektrik çarpması riskini azaltır.

• Elektrikli aleti mutlaka nemli bir ortamda çalıştırmanız gerekiyorsa artık akım cihazı (RCD) korumalı bir güç kaynağı kullanın. RCD kullanmak elektrik şoku riskini azaltır. Kişisel güvenlik

• Elektrikli aletleri kullanırken dikkatinizi yaptığınız işe verin, gözünüzü işinizden ayırmayın ve sağduyulu olun. Yorgunken veya uyuşturucu, alkol ya da ilaç etkisi altındayken elektrikli aletleri kullanmayın. Elektrikli alet kullanırken bir anlık bir dikkatsizlik, ciddi yaralanmaya neden olabilir.

• Kişisel koruyucu ekipmanlar kullanın. Daima koruyucu gözlük takın. Uygun durumlarda toz maskesi, kaymayan güvenlik ayakkabıları, çelik başlık veya kulak koruma ekipmanı gibi koruyucu ekipman kullanımı yaralanmaları azaltır.

• İstenmeyen çalıştırmaları önleyin. Güç kaynağına ve/veya akü grubuna bağlamadan, aleti kaldırmadan veya taşımadan önce anahtarın kapalı konumda olduğundan emin olun. Elektrikli aletleri parmağınız çalıştırma düğmesindeyken taşımak veya açık elektrikli aletlere enerji vermek kazalara davetiye çıkarır.

Elektrikli aleti açmadan önce ayarlama anahtarlarını veya İngiliz anahtarlarını çıkarın. Elektrikli aletin dönen kısmına takılı bırakılan İngiliz anahtarı veya anahtar yaralanmaya neden olabilir.

• Makineyi kullanırken erişim alanınızın dışındaki yerlere uzanmaya çalışmayın. Her zaman yere sağlam basın ve dengenizi koruyun. Bu, elektrikli aletin beklenmedik durumlarda daha iyi kontrolünü sağlar.

• Uygun giyinin. Bol elbise veya takı giymeyin. Saçınızı ve kıyafetinizi hareketli parçalardan uzakta tutun. Hareketli parçalara bol giysiler, takılar veya uzun saçlar takılabilir.

• Cihazlar toz çekme ve toplama takımı bağlantısı ile geldiyse bunların bağlı olduğundan ve düzgün kullanıldığından emin olun. Toz toplama özelliği tozla ilgili tehlikeleri azaltabilir.

• Aletleri sık kullanmanın verdiği aşinalıkla kendinizi rahat hissedip alet güvenlik ilkelerini görmezden gelmeyin. Dikkatsizce gerçekleştirilen işlemler bir anda ciddi yaralanmalara neden olabilir. Elektrikli alet kullanımı ve bakımı

• Elektrikli aleti zorlamayın. Yapacağınız iş için uygun olan elektrikli aleti kullanın. Doğru elektrikli alet, tasarlandığı oranda işi daha iyi ve güvenli yapar.

• Anahtar, elektrikli aleti açıp kapatmıyorsa elektrikli aleti kullanmayın. Anahtar ile kontrol edilemeyen elektrikli aletler tehlikelidir ve onarılmalıdır.

• Herhangi bir ayarlama yapmadan, aksesuar değiştirmeden veya elektrikli aletleri depolamadan önce elektrikli aletin fişini güç kaynağından çekin ve/veya çıkarılabilirse akü grubunu çıkarın. Bu tür önleyici güvenlik önlemleri, elektrikli aletin kazara çalıştırılma riskini azaltır.

• Kullanılmayan elektrikli aletleri çocukların erişemeyeceği yerde saklayın ve elektrikli alete veya elektrikli aleti kullanmak üzere bu talimatlara yabancı olan kişilere izin vermeyin. Elektrikli aletler, eğitimsiz kullanıcıların elinde tehlikelidir.

• Elektrikli aletlerin ve aksesuarların bakımını yapın. Hareketli parçaların yanlış konumlandırılması veya takılması, parçaların kırılması ve elektrikli aletin çalışmasını etkileyebilecek herhangi bir durum olup olmadığını kontrol edin. Hasarlı ise kullanmadan önce elektrikli aleti tamir ettirin. Çoğu kaza yetersiz bakım yapılmış elektrikli aletlerden kaynaklanmaktadır.

• Kesme araçlarını keskin ve temiz tutun. Bakımı düzgün yapılmış, kesen tarafları yeterli keskinlikte olan kesme araçlarının takılma ihtimali daha az olup kontrol etmesi daha kolaydır.

• Elektrikli alet, aksesuarlar, araç parçaları vb. bileşenleri, çalışma koşullarını ve yapılacak işi göz önünde tutarak bu talimatlara uygun şekilde kullanın. Elektrikli aletin düşünülen amaçlar dışında kullanılması tehlikeli bir duruma yol açabilir.

• Tutma yerlerini ve kavrama yüzeylerini kuru, temiz, gres ve yağdan arındırılmış halde tutun. Kaygan tutma yerleri ve kavrama yüzeyleri beklenmedik

1858 - 005 - 05.10.2023durumlarda aletin güvenli bir şekilde kullanılmasına ve kontrol edilmesine imkan tanımaz. Akülü alet kullanımı ve bakımı

• Sadece üreticinin belirttiği şarj aletiyle şarj edin. Bir akü grubu için uygun olan bir şarj aleti başka bir akü grubuyla kullanıldığında yangın riski doğurabilir.

• Elektrikli aletleri sadece özel olarak geliştirilmiş akü gruplarıyla kullanın. Farklı türde akü gruplarının kullanılması yangın ve yaralanma riski doğurabilir.

• Akü grubunu, kullanımda değilken ataç, bozuk para, anahtar, çivi, vida veya diğer küçük metal cisimler gibi bir ucun başka bir uca bağlanmasına neden olabilecek cisimlerden uzak tutun. Akü uçlarının kısa devre yapması yanıklara veya yangına neden olabilir.

• Zorlayıcı koşullarda aküden sıvı sızabilir; bu sıvıya dokunmayın. Kazara dokunursanız temas eden kısmı bol suyla yıkayın. Sıvı, göze temas ederse ayrıca doktora başvurun. Aküden sızan sıvı cildin tahriş olmasına veya yanıklara neden olabilir.

• Hasarlı veya üzerinde değişiklik yapılmış akü grubunu veya aleti kullanmayın. Hasarlı veya üzerinde değişiklik yapılmış aküler; yangın, patlama ya da yaralanma riski ile sonuçlanabilecek beklenmedik durumlara yol açabilir.

• Akü grubunu veya aleti ateşe ya da aşırı sıcaklığa maruz bırakmayın. Bunların ateşe veya 130°C / 266°F üzeri sıcaklığa maruz kalması patlamaya neden olabilir.

• Tüm şarj etme talimatlarına uyun ve akü grubunu ya da aleti talimatlarda belirtilen sıcaklık aralığı dışında şarj etmeyin. Belirtilen sıcaklık aralığının dışında veya hatalı olarak yapılan şarj işlemleri, aküye zarar verebilir ve yangın riskini artırabilir. Servis

• Elektrikli aletinizin yalnızca aynı yedek parçalar kullanan uzman bir tamirci tarafından onarılmasını sağlayın. Bu, elektrikli aletin güvenliğinin sağlanması için gereklidir.

• Hasarlı akü gruplarına asla servis işlemi uygulamayın. Akü gruplarının servis işlemleri yalnızca üretici veya yetkili servis sağlayıcıları tarafından gerçekleştirilmelidir. Çim budayıcı, çalı tırpanı ve çalı testeresi güvenlik uyarıları

• Makineyi kötü hava koşullarında; özellikle de yıldırım düşmesi riski olduğunda kullanmayın. Bu, bir yıldırım tarafından çarpılma riskini azaltır.

• Makinenin kullanılacağı alandaki doğal hayatı dikkatlice inceleyin. Çalışma sırasında doğal hayat, makine nedeniyle zarar görebilir.

• Makinenin kullanılacağı alanı dikkatlice kontrol edin; tüm taşları, dal parçalarını, telleri, kemikleri ve diğer yabancı nesneleri kaldırın. Fırlayan nesneler yaralanmalara neden olabilir.

Makineyi kullanmadan önce daima kesicinin veya bıçağın ve kesici ya da bıçak tertibatının hasarlı olup olmadığını gözle kontrol edin. Hasarlı parçalar yaralanma riskini artırır.

• Aksesuarları değiştirme talimatlarına uyun. Yanlış sıkılmış bıçak sabitleme somunları veya cıvataları bıçağa zarar verebilir ya da bıçağın ayrılmasına neden olabilir.

• Kesicinin nominal dönüş hızı, en az makine üzerinde işaretlenen maksimum dönüş hızına eşit olmalıdır. Nominal dönüş hızından daha yüksek hızda çalışan kesiciler kırılabilir ve parçalanabilir.

• Göz, kulak, baş ve el koruması takın. Uygun koruyucu ekipman, sıçrayan döküntülerden veya kesme misinası ya da bıçak ile kazara temas etmekten kaynaklanabilecek yaralanma riskini azaltır.

• Makineyi kullanırken her zaman kaymayan koruyucu ayakkabı giyin. Makineyi çıplak ayakla veya açık sandalet giyerken çalıştırmayın. Bu, ayakların hareket eden kesici, misina veya bıçağa temas etmesiyle oluşabilecek yaralanma olasılığını azaltır.

• Makineyi kullanırken her zaman uzun pantolon giyin. Açıkta kalan cilt, fırlatılan nesnelerden kaynaklanan yaralanma olasılığını artırır.

• Makineyi kullanırken çevredeki kişileri uzak tutun. Fırlayan döküntüler ciddi kişisel yaralanmalara neden olabilir.

• Makineyi çalıştırırken her zaman iki elinizi kullanın. Makineyi her iki elinizle tutmak kontrol kaybını önler.

• Makineyi yalnızca yalıtılmış kavrama yüzeylerinden tutun; kesme misinası veya bıçak gizli kablo bağlantılarına temas edebilir. Kesme misinasının veya bıçakların, içinden "elektrik geçen" bir elektrik kablosuna temas etmesi makinenin metal parçalarına "elektrik yüklenmesine" ve operatöre elektrik çarpmasına neden olabilir.

• Her zaman yere sağlam basın ve makineyi yalnızca yerde dururken çalıştırın. Kaygan veya dengesiz yüzeyler dengenizi veya makinenin hakimiyetini kaybetmenize neden olabilir.

• Makineyi aşırı dik eğimlerde kullanmayın. Bu, yaralanmaya neden olabilecek kontrol kaybı, kayma ve düşme riskini azaltır.

• Eğimli yerlerde çalışırken her zaman yere sağlam basın, makineyi eğimli yüzeye paralel kullanın, asla yukarı veya aşağı doğru kullanmayın ve yön değiştirirken çok dikkatli olun. Bu, yaralanmaya neden olabilecek kontrol kaybı, kayma ve düşme riskini azaltır.

• Makine çalışırken vücudunuzun tüm uzuvlarını kesiciden, misinadan ve bıçaktan uzak tutun. Makineyi çalıştırmadan önce kesicinin, misinanın veya bıçağın herhangi bir nesneye temas etmediğinden emin olun. Makineyi çalıştırırken bir anlık dikkatsizlik, sizin veya başkalarının yaralanmasına neden olabilir.

• Makineyi bel yüksekliğinin üzerinde çalıştırmayın. Bu sayede, istenmeyen kesici veya bıçak teması 1858 - 005 - 05.10.2023 491önlenebilir ve beklenmedik durumlarda makine daha iyi kontrol edilebilir.

• Gergin duran bir ağaç dalını veya fundalığı keserken, dalın veya fundalığın aniden fırlamasına karşı dikkatli olun. Ağaç liflerindeki gerilim boşaldığı anda ağaç dalı veya fundalık, operatöre çarpabilir ve/veya makinenin kontrolden çıkmasına neden olabilir.

• Fundalıkları veya fidanları keserken son derece dikkatli olun. İnce parçalar bıçağa takılıp size doğru fırlayabilir ya da dengenizi kaybetmenize neden olabilir.

• Makinenin kontrolünü sağlayın ve hareket halindeyken kesicilere, misinalara veya bıçaklara ve diğer tehlikeli hareketli parçalara dokunmayın. Bu, hareketli parçalardan kaynaklanan yaralanma riskini azaltır.

• Sıkışmış malzemeleri temizlerken veya makineye bakım yaparken, tüm güç anahtarlarının kapalı olduğundan ve güç kablosunun çıkarıldığından emin olun. Sıkışmış malzemeyi temizlerken veya bakım yaparken makinenin beklenmedik şekilde çalışması ciddi yaralanmalara neden olabilir.

• Makineyi, kapalı şekilde ve vücudunuzdan uzak tutarak taşıyın. Makinenin doğru şekilde kullanılması; hareketli kesici, misina veya bıçak ile kazara temas etme riskini azaltır.

• Makineyi taşırken veya depolarken, kapağı mutlaka metal bıçakların üzerine takın. Makinenin doğru şekilde kullanılması, bıçakla kazara temas etme riskini azaltır.

• Yalnızca üretici tarafından belirtilen yedek kesicileri, misinaları, kesme kafalarını ve bıçakları kullanın. Yanlış yedek parçalar kırılma ve yaralanma riskini artırabilir. Diğer genel güvenlik bilgileri

• Ürünü başka bir alana taşımadan önce devre dışı bırakın. Ürünü başka birine verirken her zaman aküyü çıkarın.

• Ürünü devre dışı bırakmadıysanız ve aküyü çıkarmadıysanız ürünü asla yere koymayın. Ürünü açıkken gözetimsiz bırakmayın.

• Kesim aleti ürün kapatıldıktan sonra hemen durmaz.

• Ürünü kullanmadan önce ve herhangi bir darbe sonrasında, yıpranma veya hasar bakımından kontrol edin ve gereken şekilde onarın.

• Ürünü kullanırken kesme ataşmanına herhangi bir şey takılırsa ürünü durdurun ve devre dışı bırakın. Kesme ataşmanının tamamen durduğundan emin olun. Ürünü ve/veya kesme ekipmanını temizlemeden, incelemeden veya onarmadan önce aküyü çıkarın.

• Kullanmadan önce ürünü kontrol edin. Bkz. Ürünün üzerindeki güvenlik araçları sayfada: 494

Kesme ataşmanı sayfada: 495 . Arızalı ürünü kullanmayın. Bu kılavuzda belirtilen güvenlik kontrolleri, bakım ve servis talimatlarını uygulayın.

• Hatalı bir kesme ataşmanı kaza riskini artırabilir.

• Dişlide kir veya çatlak olup olmadığını kontrol edin. Bir fırçayla dişlideki çim ve yaprakları temizleyin. Gerektiğinde eldiven takılmalıdır.

• Havalandırma deliklerinde döküntü olmadığından daima emin olun.

• Budama kafasının çim budayıcıya tam olarak bağlanmış olduğunu kontrol edin.

• Çalıştırmadan önce tüm kapaklar, siperlikler ve tutma yerleri takılmış olmalıdır.

• Ürünün mükemmel çalışır durumda olup olmadığını kontrol edin. Tüm somunların ve vidaların sıkı olup olmadığını kontrol edin.

• Budama kafasının ve çim budayıcı siperliğinin hasarsız ve çatlak olup olmadığını kontrol edin. Darbe almış ya da çatlamışsa budama kafası veya çim budayıcı siperliğini değiştirin. Daima, kullandığınız kesme ataşmanı için önerilen siperliği kullanın. Bkz. Aksesuarlar sayfada: 503

• Bu ürün, dikkatli olmamanız ya da ürünü doğru kullanmamanız halinde tehlikeli bir alettir. Bu ürün, operatör ya da başkaları açısından ciddi yaralanmalara veya ölüme neden olabilir.

• Bu cihaz, güvenliklerinden sorumlu bir kişi tarafından gözetim altında tutulmadıkları ya da cihazın kullanımına ilişkin talimatlar sağlanmadıkça, fiziksel, duyusal veya zihinsel yetenekleri sınırlı olan ya da gerekli deneyim ve bilgiye sahip olmayan kişiler (çocuklar dahildir) tarafından kullanılmak üzere tasarlanmamıştır. Cihazla oynamadıklarından emin olmak için çocuklar gözetim altında tutulmalıdır.

• Çocukların makineyi kullanmasına veya yakınında bulunmasına kesinlikle izin vermeyin. Makinenin çalıştırılması kolay olduğundan, çocuklar tam gözetim altında tutulmadıklarında makineyi çalıştırabilirler. Bu da ciddi yaralanma riski doğurur. Bu nedenle, makine yakın gözetim altında olmadığında akü bağlantısını kesin.

• Çocukların veya ürünün ve/veya akünün kullanımı konusunda eğitilmemiş diğer kişilerin ürünü kullanmasına veya üründe servis işlemleri yapmasına kesinlikle izin vermeyin.

• Ekipmanı, çocukların ve yetkisiz kişilerin erişemeyeceği şekilde kilitlenebilir bir yerde depolayın.

• Depolama ve taşıma için daima taşıma koruyucusu kullanılmalıdır.

• Ellerinizi ve ayaklarınızı daima, özellikle de motor çalıştırılırken kesim alanından uzak tutun.

• Ürün devre dışı bırakıldığında tamamen durana kadar ellerinizi ve ayaklarınızı kesme ataşmanından uzak tutun.

• Ciddi yaralanmalara neden olabileceğinden, ürün çalışırken veya kesme ekipmanı dönerken kesilen malzemeyi çıkarmayın veya başka kişilerin kesilen malzemeyi çıkarmasına izin vermeyin.

• İnsanların veya mallarının kazalara veya tehlikelere maruz kalmasını önlemenin operatör olarak sizin sorumluluğunuzda olduğunu unutmayın.

1858 - 005 - 05.10.2023• Üreticinin izni alınmadan ürün tasarımında hiçbir şekilde değişiklik yapılamaz. Her zaman orijinal aksesuarlar kullanın. Onaylanmamış değişiklikler ve/ veya aksesuarlar operatör veya başkaları açısından ciddi yaralanmalara veya ölüme neden olabilir. Garantiniz, onaylanmamış aksesuarların veya yedek parçaların kullanılmasından kaynaklanan hasarı kapsamaz veya bunlar için sorumluluk kabul etmez.

• Bu ürün ile birlikte kullanabileceğiniz tek aksesuar, Aksesuarlar bölümünde önerilen kesme ataşmanlarıdır. Bkz. Aksesuarlar sayfada: 503

• Orijinal teknik özellikleri herhangi bir şekilde değiştirilmiş bir ürünü asla kullanmayın

• Arızalı bir ürünü kesinlikle kullanmayın. Bu kılavuzda belirtilen güvenlik kontrolleri ile bakım ve servis talimatlarına uyun. Bazı bakım ve servis işlerinin sadece yetkili ve kalifiye teknisyenler tarafından yapılması gerekir. Bakım başlığı altındaki talimatlara bakın.

• Kötü hava şartlarında çalışmak yorucu olabilir ve genellikle beraberinde tehlikeler getirir. Beraberinde getirebileceği riskler nedeniyle makinenin yoğun sis, sağanak yağmur, şiddetli rüzgar, aşırı soğuk veya yıldırım düşme riskinin olduğu durumlar gibi çok kötü hava koşullarında kullanılması tavsiye edilmez

• Asla tam anlamıyla sabitlenmemiş bir merdiven, tabure veya diğer yüksek konumlar üzerinde çalışmayın.

• Boşta Duran Cihazları İç Mekanlarda Saklayın. Cihazlar, kullanılmadıklarında iç mekanlarda saklanmalıdır

• Karşılaşabileceğiniz tüm olası durumları ele almak mümkün değildir. Her zaman dikkatli ve sağduyulu olun. Kontrol edemeyeceğinizi düşündüğünüz tüm durumlardan kaçının. Bu talimatları okuduktan sonra çalıştırma prosedürleri konusunda hala emin olmadığınız noktalar varsa devam etmeden önce bir uzmana danışmalısınız.

• Çalışırken hiçbir insan veya hayvanın 15 metreden (50 ft) fazla yaklaşmadığından emin olun. Aynı çalışma alanında birkaç operatör çalıştığında güvenli mesafe en az 15 metre (50 ft) olmalıdır. Aksi takdirde ciddi yaralanma riski vardır. Herhangi biri yaklaşırsa ürünü derhal durdurun. Güvenlik bölgesi içinde kimsenin bulunmadığından emin olmak için arkanızı kontrol etmeden ürünü asla sallamayın.

• İnsanların, hayvanların veya diğer nesnelerin ürün kontrolünüzü etkilemeyeceğinden veya bunların kesme ataşmanıyla ya da kesme ataşmanının fırlattığı sabit olmayan nesnelerle temas etmeyeceğinden emin olun. Buna rağmen bir kaza durumunda yardım isteyemeyecekseniz ürünü kullanmayın.

• Güvenli bir şekilde hareket edebildiğinizden ve ayakta durabildiğinizden emin olun. Ani hareket etmeniz gerekebileceğini göz önünde bulundurarak çevrenizdeki olası engelleri (kökler, taşlar, dallar, çukurlar vs.) kontrol edin. Eğimli yüzeyde çalışırken çok dikkatli olun.

• Yürüyün, asla koşmayın.

• Çalışma alanını inceleyin. Taş, kırık cam, çivi, çelik tel, ip vb. fırlayabilecek veya kesiciye ya da kesici siperliğine dolaşabilecek tüm sabit olmayan nesneleri kaldırın.

• Keserken fırlayabilecek dal parçalarına dikkat edin. Kesme işlemini yere yakın yapmayın. Taşlar ve diğer nesneler fırlayabilir.

• Ürün çalıştırıldığında kıyafetlerin veya vücudunuzun kesme ataşmanıyla temas etmemesine dikkat edin. Ürünü bel seviyenizin altında tutun.

• Savrulan nesnelere dikkat edin. Daima onaylanmış bir koruyucu gözlük takınız. Asla kesme ataşmanı siperliği üzerine eğilmeyin. Taşlar, çöpler vb. maddeler gözlere fırlayabilir ve körlüğe veya ciddi yaralanmalara neden olabilir.

• Kulak koruma ekipmanı taktığınızda uyarı sinyallerine veya bağırma seslerine karşı dikkatli olun. Ürün durur durmaz kulak koruma ekipmanınızı mutlaka çıkarın.

• İstenmeyen titreşimler oluşursa misinayı doğru uzunluğuna getirmek için yeni misinaya hafifçe dokunarak titreşimleri durdurun.

• Ürün anormal şekilde titriyorsa ürünü durdurun ve aküyü çıkarın.

• Titreşime aşırı ölçüde maruz kalmak, dolaşım bozukluğu olan kişilerde dolaşım veya sinir sistemi hasarına yol açabilir. Titreşime aşırı maruz kalma belirtileri yaşıyorsanız doktorunuzla konuşun. Bu belirtiler arasında uyuşma, his kaybı, karıncalanma, iğnelenme, acı, güç kaybı, cilt renginde veya durumunda değişiklik bulunmaktadır. Bu belirtiler çoğunlukla parmaklarda, ellerde veya bileklerde ortaya çıkar.

• Ürünü daima iki elinizle tutun. Ürünü vücudunuzun sağ tarafında tutun. Bıçak saplanması nedenleri ve ilgili uyarılar

• Her iki elinizle makineyi sıkıca kavrayın ve kollarınızı bıçak saplanmasına karşı gelecek şekilde konumlandırın. Vücudunuzu makinenin sol tarafında konumlandırın. Bıçak saplanması, makinenin beklenmedik şekilde hareket etmesi nedeniyle yaralanma riskini artırabilir. Bıçak saplanması, gerekli tedbirler alınırsa operatör tarafından kontrol altına alınabilir.

• Bıçak bükülürse veya herhangi bir nedenle kesmeye ara verilirse makineyi kapatın ve bıçak tamamen durana kadar makineyi malzemenin içinde hareketsiz şekilde tutun. Bıçak bükülürken ve bıçak hareket halindeyken makineyi kesinlikle malzemeden çıkarmaya veya makineyi geriye doğru çekmeye çalışmayın, aksi takdirde bıçak saplanması meydana gelebilir. Bıçak bükülmesi nedenini ortadan kaldırmak için araştırma yapın ve düzeltici önlem alın.

• Kör veya hasarlı bıçaklar kullanmayın. Kör veya hasarlı bıçaklar, bir nesnenin sıkışması veya tutukluk riskini artırarak bıçak saplanmasına neden olur. 1858 - 005 - 05.10.2023 493• Kesilen malzemenin görünürlüğünü daima iyi tutun. Bıçak saplanması daha çok kesilen malzemenin zor görüldüğü alanlarda meydana gelir.

• Makineyi kullanırken başka bir kişi size yaklaşırsa makineyi kapatın. Bıçak saplanması durumunda, hareketli bıçağın başka kişilere çarpabilmesi nedeniyle ek bir risk mevcuttur. Kişisel koruyucu ekipman UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Ürünü kullanırken daima onaylı kişisel koruyucu ekipmanları kullanın. Kişisel koruyucu ekipmanlar yaralanma riskini tamamen engelleyemez ancak bir kaza durumunda yaralanmanın derecesini azaltır. Bayinizin doğru ekipmanı seçmenize yardımcı olmasını sağlayın.

• Nesnelerin düşme riski bulunan yerlerde koruyucu kask kullanın.

• Yeterli gürültü azaltması sağlayan onaylı kulak koruma ekipmanını kullanın. Uzun süre gürültüye maruz kalınması sürekli işitme bozukluğuna yol açabilir.

• Onaylı koruyucu gözlük kullanın. Vizör kullanıyorsanız onaylı koruma gözlüğü de kullanmanız gerekir. Onaylı koruma gözlüğü ABD'de ANSI Z87.1 veya AB ülkelerinde EN 166 standardıyla uyumlu olmalıdır.

• Yüz koruması için vizör kullanın. Vizör, göz koruması için yeterli değildir. (Şek. 19)

• Kesme donanımını takma, kontrol etme veya temizleme gibi eldiven gerektiren durumlarda eldiven kullanın.

• Sağlam, kaymaz botlar kullanın.

• Sağlam kumaştan yapılmış kıyafetler kullanın. Daima kalın ve uzun pantolonlarla uzun kollu kıyafetler kullanın. Çalılara ve dallara takılabilecek bol kıyafetler kullanmayın. Takı takmayın; şort, sandalet giymeyin veya çıplak ayakla dolaşmayın. Saçınızı güvenli bir şekilde omuz hizasının üzerinde toplayın. (Şek. 20)

• İlk yardım ekipmanını yakında bulundurun. (Şek. 21) Ürünün üzerindeki güvenlik araçları UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun. Bu bölümde ürünün güvenlik özellikleri, amacı ve ürünün düzgün çalışması için bakım ve kontrollerin nasıl yürütülmesi gerektiği açıklanmaktadır. Ürününüzde bu parçaların nerede bulunduğunu görmek için Giriş sayfada: 488 başlığı altındaki talimatları okuyun. Ürün bakımı doğru olarak yapılmazsa ve servis ve/ veya onarım işlemleri profesyonel olarak uygulanmazsa ürünün kullanım ömrü azalabilir ve kaza riski artabilir. Daha fazla bilgiye ihtiyacınız olursa lütfen en yakın servis bayisiyle iletişime geçin. UYARI: Güvenlik bileşenleri hasarlı olan bir ürünü asla kullanmayın. Ürünün güvenlik donanımı bu bölümde açıklandığı gibi kontrol edilmeli ve bakıma alınmalıdır. Ürününüz bu kontrollerden herhangi birini geçemezse onarım için servis noktanızla iletişime geçin. DİKKAT: Makine üzerindeki tüm servis ve onarım işlemleri özel eğitim gerektirir. Bu durum özellikle makinenin güvenlik ekipmanı için geçerlidir. Makineniz aşağıda açıklanan kontrollerden herhangi birinden geçemezse servis noktasıyla iletişime geçmelisiniz. Herhangi bir ürünümüzü satın aldığınızda profesyonel onarım ve servis hizmetlerinin mevcut bulunduğunu garanti etmekteyiz. Makinenizi satan bayi bir servis bayisi değilse size en yakın servis noktasının adresini sorun. Kullanıcı arayüzünü kontrol etme

1. Çalıştırma/durdurma düğmesine (A) basılı tutun.

a) Ekran (B) açıldığında ürün çalışıyor demektir. (Şek. 22) b) Ekran kapandığında ürün de kapanmış olur.

2. Ekrandaki uyarı göstergesi yanıyorsa veya yanıp

sönüyorsa bkz. Kullanıcı arayüzü sayfada: 500

Güç tetiği kilidini kontrol etme Güç tetiği kilidi, kazara çalıştırılmayı önlemek üzere tasarlanmıştır. Güç tetiği kilidini ileri (A) ittiğinizde ve ardından güç tetiği kilidini tutma yerine (B) bastırdığınızda güç tetiği (C) serbest kalır. Tutma yerini bıraktığınız anda güç tetiği ve güç tetiği kilidi orijinal konumlarına geri döner. Bu hareket, üç bağımsız yay tarafından gerçekleştirilir. (Şek. 23)

1. Güç tetiği kilidi orijinal konumundayken güç tetiğinin

kilitli olduğundan emin olun. (Şek. 24)

2. Güç tetiğine basın ve serbest bıraktığınızda orijinal

konumuna geri döndüğünden emin olun. (Şek. 25)

3. Güç tetiğinin ve güç tetiği kilidinin serbestçe hareket

ettiğinden ve dönüş yayının düzgün çalıştığından emin olun.

4. Ürünü çalıştırın; bkz.

Ürünü çalıştırma sayfada: 498

5. Tam hız uygulayın.

1858 - 005 - 05.10.20236. Güç tetiğini serbest bırakın ve kesme ataşmanının durduğundan ve sabit kaldığından emin olun. Kesme donanımı siperliğini kontrol etme UYARI: Kesme donanımını onaylı ve doğru takılmış bir kesme donanımı siperliği olmadan kullanmayın. Kullandığınız kesme donanımı için daima tavsiye edilen kesme donanımı siperliğini kullanın; bkz. Aksesuarlar sayfada: 503 . Hatalı veya arızalı kesme donanımı siperliği takılması ciddi yaralanmaya neden olabilir. Kesme donanımı siperliği, operatöre doğru fırlatılan nesneleri engeller. Kesme donanımına dokunduğunuzda oluşabilecek yaralanmaları da önler.

1. Ürünü durdurun ve aküyü çıkarın.

2. Çatlama gibi herhangi bir hasar olup olmadığını

gözünüzle kontrol edin. (Şek. 26)

3. Hasar görmesi durumunda kesme ataşmanı

siperliğini değiştirin. Kilitleme somununu takma ve çıkarma UYARI: Ürünü durdurun ve aküyü çıkarın, koruyucu eldiven kullanın ve kesme ataşmanının keskin kenarlarının çevresinde dikkatli olun. Bazı kesme ataşmanı tiplerini sabitlemek amacıyla bir kilitleme somunu kullanılır. Kilitleme somunu soldan dişlidir. (Şek. 27)

• Takmak için kilitleme somununu kesme ataşmanının dönme yönünün aksi yönünde sıkın.

• Kilitleme somununu çıkarmak için kesme ataşmanıyla aynı yönde döndürün.

• Kilitleme somununu gevşetmek ve sıkmak için uzun milli bir lokma anahtarı kullanın. Resimdeki ok, lokma anahtarını kullanabileceğiniz bölgeyi gösterir. Not: Kilitleme somununu elinizle döndüremediğinizden emin olun. Naylon katın direnci en az 1,5 Nm değilse somunu değiştirin. Somun yaklaşık 10 kere takıldıktan sonra değiştirilmelidir. Kesme ataşmanı UYARI: Kesme ataşmanının herhangi bir parçasında işlem yapmadan önce aküyü çıkarın ve kesme ataşmanının tamamen durduğundan emin olun. UYARI: Doğru kesme ataşmanı kullanın. Kesme ataşmanını yalnızca önerdiğimiz siperliklerle kullanın. Bkz. Aksesuarlar sayfada: 503 . Kesme ataşmanının doğru şekilde bilendiğinden emin olun. Doğru şekilde bilenmeyen bir kesme ataşmanı, bıçak saplanması riskini artırır. UYARI: Dönen bıçak, anahtar serbest bırakıldıktan sonra dönmeye devam ederken yaralanmalara neden olabilir. Bıçak tamamen durana kadar doğru kontrolü sürdürmeniz gerekir. (Şek. 28) Kesme ataşmanı kullanılırken koruyucu eldiven takın.

• Kalın çimleri kesmek için bıçakları ve çim bıçaklarını kullanın.

• Çimi kesmek için budama kafası kullanın.

• Kesme ataşmanında hasar veya çatlak olup olmadığını kontrol edin. Hasarlı kesme ataşmanını değiştirin. Misina kafa

• Her zaman doğru misina kafayı, kesme donanımlarını kullanın ve her zaman önerilen misinayı kullanın. Aksesuarlar sayfada: 503 bölümüne ve Kılavuzun sonundaki düzeneğe bakın.

• Biçici siperliği üzerindeki kesicinin hasarlı olmadığından emin olun.

• Ürünü olağan dışı titreşimlere karşı korumak için misinanın tamburun etrafına sıkıca ve eşit şekilde sarıldığından emin olun. Farklı ip uzunlukları, gerekli olmayan titreşimlere neden olabilir. İp üzerinde doğru uzunlukları elde etmek için misina kafaya hafifçe dokunun. İpin ömrünü uzatmak için takmadan önce ipi 2 gün veya daha uzun bir süre suya batırabilirsiniz. Bu işlem ipi daha da dayanıklı hale getirir. Çim bıçağı

• Doğru bilenmiş bıçakları kullanın. Yanlış bilenmiş veya hasar görmüş bir bıçak, yaralanma riskini artırır.

• Bıçağı doğru şekilde bileyip ayarlamak için bıçakla verilen talimatlara bakın. Montaj için güvenlik talimatları UYARI: Ürünü kullanmadan önce bu talimatları dikkatle okuyun ve bunlara uyun.

• Ürünü monte etmeden önce aküyü üründen çıkarın.

• Onaylı koruyucu eldiven kullanın.

• Hasarlı veya yanlış bir siperlik yaralanmalara olabilir. Onaylı siperlik takılı olmayan bir kesme ataşmanını kullanmayın.

• Tahrik diski ve destek flanşı, kesme ataşmanının orta deliğine doğru şekilde yerleşmelidir. Yanlış 1858 - 005 - 05.10.2023 495şekilde takılmış kesme ataşmanı yaralanmaya veya ölüme neden olabilir.

• Ataşmanla birlikte bir kuşam askılık verilirse bu kuşam askılık ürüne doğru şekilde takılmalıdır. Kuşam askılık çalışmayı güvenli hale getirir ve operatörün veya diğer kişilerin yaralanmasını önler. Bakım için güvenlik talimatları UYARI: Ürün üzerinde bakım yapmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Bakım ve diğer kontrolleri gerçekleştirmeden veya ürünü monte etmeden önce aküyü çıkarın.

• Operatör, yalnızca kullanım kılavuzunda gösterilen bakım ve servis işlemlerini uygulamalıdır. Daha geniş çaplı bakım ve servis için servis bayinizle iletişime geçin.

• Aküyü veya akü şarj cihazını suyla temizlemeyin. Güçlü deterjanlar plastiğe zarar verebilir.

• Bakım yapmamanız ürünün kullanım ömrünü azaltır ve kaza riskini artırır.

• Ürünün güvenlik araçları başta olmak üzere tüm servis ve onarım işlemleri için özel eğitim gerekir. Bakım yaptıktan sonra bu kullanım kılavuzundaki tüm kontroller onaylanmazsa servis bayinizle iletişime geçin. Ürününüz için profesyonel onarım ve servis hizmetinin mevcut olduğunu garanti ederiz.

• Sadece orijinal yedek parça kullanın.

• Kesme donanımını onarırken her zaman ağır hizmet tipi eldiven giyin. Bıçaklar çok keskindir ve kolaylıkla yaralanmalara neden olabilir. Montaj Yarım daire şeklindeki tutamağı monte etme

1. Yarım daire şeklindeki tutma yerini milin üzerinde

okların arasına takın. Etiket üzerine yarım daire şeklinde tutamak veya süspansiyon halkası yerleştirmeyin. (Şek. 29)

2. Ara parçayı yarım daire şeklindeki tutma yerinde

bulunan yuvaya takın.

3. Somunu, düğmeyi ve vidayı takın; hafifçe sıkıştırın.

4. Ürünü rahat bir kullanım pozisyonuna ayarlayın.

J tutma yerini monte etme UYARI: Testere bıçaklarını J tutma yeriyle kullanmayın.

1. J tutma yerini yarım daire şeklindeki tutamağa 3

vidayla takın. Vidaları tamamen sıkmayın. (Şek. 30)

2. Ürünü rahat bir konuma ayarlayın.

3. Vidaları sıkın. (Şek. 31)

Kesme donanımını monte etme Kesme donanımı bir kesme donanımını ve kesme donanımı siperliğini içerir. UYARI: Koruyucu eldivenler kullanın. UYARI: Daima kesme donanımı için önerilen kesme donanımı siperliğini kullanın. Bkz. Teknik veriler sayfada: 501

UYARI: Yanlış takılmış bir kesme donanımı yaralanmaya, hatta ölüme neden olabilir. Kesme ekipmanı ve siperlikler Ürün, çim bıçağı ve budama kafası için aynı kesme ataşmanı siperliğini kullanır.

• Kesme ataşmanı siperliği ve çim bıçağı. (Şek. 32)

• Kesme ataşmanı siperliği ve budama kafası. (Şek. 33) Budama kafasını, kesme ataşmanı siperliğini ve çim bıçağını monte etme Misina kafanın takılması

1. Çalıştırma diskini (B) çıkış milinin üzerine yerleştirin.

2. Çalıştırma diskindeki deliklerden birisi dişli

kovanındaki ilgili delikle hizalanıncaya kadar çıkış milini döndürün.

3. Kilit pimini (C) deliğe geçirerek mili kilitleyin.

4. Misina kafayı (H) tutturmak için saat yönünün tersine

döndürün. (Şek. 34) Misina kafanın çıkarılması

1. Kilit pimini (C) deliğe geçirerek mili kilitleyin.

2. Misina kafayı (H) çıkarmak için saat yönünde çevirin.

3. Çalıştırma diskini (B) çıkış milinden çıkarın. (Şek. 34)

Kesme ataşmanı siperliğini takma

1. Kesme ataşmanı siperliğini (A) levha tutucudaki (B)

kancaya takın. (Şek. 35)

2. Kesme ataşmanı siperliğini mile takın ve cıvata (C)

1858 - 005 - 05.10.2023Kesme ataşmanı siperliğini çıkarma

• Cıvatayı (C) gevşetin ve kesme ataşmanı siperliğini (A) milden çıkarın. (Şek. 36) Çim bıçağının takılması

1. Bıçağın doğru şekilde takıldığından emin olmak için

ürünün dişlisini düz bir zemine koyun.

2. Çalıştırma diskindeki (B) deliklerden birini dişli

kovanındaki karşılık gelen delikle hizalamak için çıkış milini döndürün.

3. Kilit pimini (C) deliğe geçirerek mili kilitleyin.

4. Çim bıçağını (D), destek manşetini (E) ve destek

flanşını (F) çıkış mili üzerine yerleştirin. (Şek. 37)

5. Çalıştırma diskinin ve destek flanşının çim

bıçağındaki orta deliğe doğru şekilde oturduğundan emin olun. (Şek. 28)

6. Somunu (G) takın.

7. Somunu soket anahtarıyla sıkın. Soket anahtarının

milini bıçak siperliğine yakın tutun. Kesme ataşmanının dönme yönünün aksi yönde sıkın. Sıkma torku 35-50 Nm olmalıdır. (Şek. 38) Çim bıçağının çıkarılması

1. Bıçağın doğru şekilde çıkarıldığından emin olmak

için ürünün dişlisini düz bir zemine koyun.

2. Kilit pimini (C) mildeki deliğe geçirerek mili kilitleyin.

3. Somunu (G) çıkarın.

4. Destek flanşını (F), destek manşetini (E) ve çim

bıçağını (D) çıkış milinden çıkarın. (Şek. 37) Askı yerini monte etme

1. Askı yerini arka tutma yerindeki oklar ile yarım daire

şeklindeki tutma yeri arasına takın. (Şek. 39) Not: Askı yerini veya yarım daire şeklindeki tutma yerini etiketin üzerine yerleştirmeyin.

2. Ürün dengeli ve kullanımı kolay hale gelecek şekilde

askı yerini ayarlayın. Çalışma Giriş UYARI: Ürünü kullanmadan önce güvenlik bölümünü okuyup anlayın. Aküyü ürüne bağlama UYARI: Üründe yalnızca Husqvarna orijinal akülerini kullanın.

1. Akünün tamamen şarj olduğundan emin olun.

2. Aküyü, ürünün akü tutucusuna yerleştirin. Akü yerine

kilitlendiğinde bir tıklama duyarsınız. (Şek. 40) DİKKAT: Akü, akü yuvasına rahatça geçmiyorsa akü doğru şekilde takılmamış demektir. Bu, üründe hasara neden olabilir.

3. Akünün doğru şekilde takıldığından emin olun.

Ürünü çalıştırmadan önce

• Araziyi tanımak, zeminin eğimini öğrenmek ve taş, dal veya çukur gibi engeller olup olmadığını anlamak için çalışma alanını inceleyin.

• Ürünü genel olarak gözden geçirin.

• Bu kılavuzda belirtilen güvenlik kontrollerini, bakımı ve servisi yapın.

• Kesme ekipmanındaki tüm kapakların, siperliklerin ve tutma yerlerinin doğru şekilde takıldığından ve hasarsız olduğundan emin olun.

• Çim bıçağı dişlerinin alt kısmında ya da bıçağın orta deliğinde çatlak olmadığından emin olun. Hasarlıysa bıçağı değiştirin. (Şek. 41)

• Destek flanşlarında çatlak olup olmadığına bakın. Hasarlıysa destek flanşını değiştirin. (Şek. 42)

• Kilitleme somununun elle sökülemediğinden emin olun. Kilitleme somununun kilitleme kuvveti en az 1,5 Nm olmalıdır. Sıkma torkunun 35-50 Nm arasında olduğundan emin olun. (Şek. 43)

• Kesme ataşmanı siperliğinde hasar veya çatlak olup olmadığına bakın. Kesme ataşmanını darbe almışsa veya çatlaksa değiştirin. (Şek. 44)

• Budama kafasında hasar veya çatlak olup olmadığını kontrol edin. Budama kafasını darbe almışsa veya çatlaksa değiştirin. Çalıştırma pozisyonu

• Ürünü 2 elinizle tutun.

• Ürünü vücudunuzun sağ tarafında tutun.

• Kesme donanımını bel seviyenizin altında tutun.

• Ürünü daima kuşam askılığa takılı halde tutun.

• Uzuvlarınızı sıcak yüzeylerden uzak tutun.

• Uzuvlarınızı kesme donanımından uzak tutun. 1858 - 005 - 05.10.2023 497Kuşam askılığı ayarlama

1. Kuşam askılığı takın.

2. Kuşam askılığı askı yerine takın.

3. Askı yeri sağ kalçanızın hizasına gelene kadar

kuşam askılığın boyunu ayarlayın. Ürünü çalıştırma

1. Yeşil LED yanana kadar çalıştırma düğmesini basılı

2. Hızı kontrol etmek için güç tetiğini kullanın.

Maksimum hızı mod düğmesiyle sınırlama Üründe mod düğmesi bulunur. Operatör, mod düğmesiyle maksimum hızı sınırlayabilir. Mod düğmesinin 3 hız seviyesi vardır. Düşük seviyeler, ürünün çalışma süresini artırır. Çalışma tam hız/tam güç gerektirmiyorsa seviye 1 ve seviye 2'yi kullanın. Çalışma koşulu tam hız/tam güç gerektiriyorsa seviye 3'ü kullanın. Çalışma için gerekenden daha yüksek bir seviye kullanmayın.

1. Maksimum hıza bir limit ayarlamak için mod

düğmesine basın. Beyaz LED'ler yanarak işlevin açıldığını gösterir. (Şek. 46)

2. Sonraki hız düzeyini seçmek için mod düğmesine

tekrar basın. Otomatik kapatma işlevi Üründe, kullanılmadığında ürünü devre dışı bırakan bir kapatma işlevi vardır. Bıçak sekmesi Bıçak saplanması, ürün hızlı bir şekilde ve kuvvetle yana hareket ettiğinde oluşur. Çim bıçağı kesilemeyen bir nesneye çarptığı veya takıldığı zaman bıçak saplanması meydana gelir. Bıçak saplanması ürünü veya operatörü herhangi bir yöne doğru savurabilir. Operatörün ve yakındakilerin yaralanma riski vardır. Kesilmesi gereken yeşilliğin kolayca görülemediği bölgelerde bu risk artar. Bıçağın, resimde gri olarak gösterilen bölgesiyle kesme işlemi yapmayın. Bıçağın hızı ve hareketi bıçak saplanmasına neden olabilir. Risk, kesilen dalın kalınlığıyla birlikte artar. (Şek. 47) Çim bıçağı ile çim temizleme

1. Çim bıçakları ve çim kesiciler odunsu köklerde

2. Çim bıçağı her türlü yüksek ve kalın çimler için

3. Çim, yanlara doğru bir sallama hareketiyle kesilir;

sağdan sola yapılan hareket temizleme darbesi, soldan sağa yapılan hareket ise geri dönüş darbesidir. Kesme işlemini bıçağın sol kenarının (saat 8 ve 12 yönleri arasında) yapmasını sağlayın.

4. Çim temizleme sırasında bıçak sola doğru

açılandırıldıysa çim bir hat üzerinde birikir ve örneğin tırmıkla toplamak daha kolay olur.

5. Ritmik bir şekilde çalışın. Ayaklarınızı ayırarak yere

sağlam basın. Geri dönüş darbesinden sonra ileri gidin ve tekrar sağlam bir şekilde durun.

6. Destek manşetini hafifçe yere bırakın. Bıçağın yere

çarpmasını önlemek için kullanılır.

7. Her zaman tam hızda çalışarak ve geri dönüş

hareketi sırasında önceden kesilen malzemeye dokunmayarak nesnelerin bıçağa dolanması riskini azaltabilirsiniz.

8. Motoru durdurun, kuşam askılığı çıkarın ve kesilen

malzemeyi toplamaya başlamadan önce makineyi yere bırakın. Misina kafayı kullanarak çimin biçilmesi Çim budama

1. Misina kafayı zemin yüzeyinin hemen üstünde, açılı

bir şekilde tutun. (Şek. 48) Çim budayıcı misinasını çime bastırmayın.

2. Nesnelerin yakınında çim keserken %80 oranında

hız kullanın. (Şek. 49) Çim kesme

1. Çim keserken çim misinasının zemine paralel

olduğundan emin olun. (Şek. 50)

2. Budama kafasını zemine bastırmayın. Zemin ve ürün

3. Budama kafasının zemine sürekli olarak değmesine

izin vermeyin; bu, budama kafasına zarar verebilir.

4. Ürünü bir yandan bir yana hareket ettirerek çim

keserken tam hız kullanın. (Şek. 51) Misinanın zemine paralel olduğundan emin olun. Çimi temizleme Dönen biçici ipinden gelen hava akışı kesilen çimi bölgeden kaldırmak için kullanılabilir.

1. Misina kafayı ve ipini yere paralel ve yerden

2. Tam hız uygulayın.

3. Misina kafayı yanlamasına hareket ettirerek çimi

süpürün. UYARI: Her yeni biçici ipi taktığınızda, dengenin bozulmasını ve kollarda titreşimi önlemek için misina kafa kapağını temizleyin. Ayrıca misina kafanın diğer taraflarını da kontrol edip gerekirse temizleyin. 498 1858 - 005 - 05.10.2023Ürünü durdurma

1. Güç tetiğini veya güç tetiği kilidini serbest bırakın.

2. Durdurma düğmesine basın. (Şek. 45)

3. Aküdeki çıkarma düğmelerine basın ve aküyü

çıkarın. (Şek. 52) Bakım Giriş UYARI: Herhangi bir bakım işlemi yapmadan önce güvenlik bölümünü okuyup anlamalısınız. Bakım takvimi UYARI: Bakım yapmadan önce aküyü çıkarın. Ürün üzerinde yapmanız gereken bakım adımları aşağıda listelenmiştir. Bakım Günlük Haftalık Aylık Ürünün dış parçalarını kuru bir bezle temizleyin. Su kullanmayın. X Çalıştırma ve durdurma düğmesinin düzgün çalıştığından ve hasarlı olmadığın- dan emin olun.

Güç tetiğinin ve güç tetiği kilidinin güvenlik açısından doğru çalıştığından emin olun.

Tüm kontrollerin çalıştığından ve zarar görmediğinden emin olun. X Tutma yerlerini kuru, temiz, gres ve yağdan arındırılmış halde tutun. X Kesme ataşmanının zarar görmemiş olduğundan emin olun. Zarar görmesi duru- munda kesme ataşmanını değiştirin.

Kesme ataşmanı siperliğinin veya bıçağının hasarlı olmadığından emin olun. Hasarlıysa kesme ataşmanı siperliğini veya bıçağını değiştirin.

Vida ve somunların sıkı olduğundan emin olun. X Aküdeki serbest bırakma düğmelerinin çalıştığından ve aküyü ürüne sabitlediğin- den emin olun.

Akünün zarar görmemiş olduğundan emin olun. X Akünün şarj edilmiş olduğundan emin olun. X Akü şarj cihazının hasarlı olmadığından ve doğru şekilde çalıştığından emin olun.

Askı halkasının hasarlı olmadığından emin olun. X Kesme ekipmanının kilitleme somununun doğru şekilde sıkıldığından emin olun. X Bıçak için taşıma koruyucusunun hasar görmediğinden ve taşıma koruyucusu- nun doğru şekilde takılabildiğinden emin olun.

Tüm kabloları, kaplinleri ve bağlantıları kontrol edin. Bunların zarar görmediğin- den ve kirden arındırılmış olduğundan emin olun.

Ayna dişlinin doğru şekilde, gresle doldurulduğundan emin olun, bkz. Teknik veriler sayfada: 501 . Değilse Husqvarna ayna dişli gresi kullanın.

Motorun hava girişinin kirli olmadığından emin olun. Hava girişini basınçlı havay- la temizleyin.

1858 - 005 - 05.10.2023 499Bakım Günlük Haftalık Aylık Akü ile ürün arasındaki bağlantıları kontrol edin. Akü ile akü şarj cihazı arasında- ki bağlantıyı kontrol edin.

Ürünü, aküyü ve akü şarj cihazını temizleme

1. Kullandıktan sonra ürünü kuru bir bezle temizleyin.

2. Aküyü ve akü şarj cihazını kuru bir bezle temizleyin.

Pil kılavuz raylarını temiz tutun.

3. Aküyü, akü şarj cihazına veya ürüne yerleştirmeden

önce akü ve akü şarj cihazının terminallerinin temiz olduğundan emin olun. Çim bıçağının bileylenmesi UYARI: Ürünü durdurun ve aküyü çıkarın. Koruyucu eldivenler kullanın.

• Çim bıçağını doğru bileylemek için kesme donanımıyla verilen talimatlara başvurun.

• Dengeyi korumak için tüm kenarları eşit olarak bileyleyin.

• Tek kesikli düz eğe kullanın. (Şek. 53) UYARI: Hasarlı bıçakları daima atın. Eğilmiş veya bükülmüş bir bıçağı düzeltip tekrar kullanmaya çalışmayın. Ayna dişliyi yağlama

1. Kesme ekipmanını çıkarın.

2. Ürünü, gres tapası en yüksek konumda olacak

şekilde yerleştirin.

3. Gres tapasını çıkarın. (Şek. 54)

4. Gres tapası deliğinden içeri bakın ve tahrik milini

döndürün. Gres seviyesi (A), dişlilerin dişlerinin (B) üst kısmıyla aynı hizada olmalıdır. (Şek. 55)

5. Gres seviyesi çok düşükse ayna dişliyi, Husqvarna

ayna dişli gresi ile doldurun. Yavaşça doldurun ve ayna dişli gresini uygularken tahrik milini döndürün; doğru seviyede durun (B). DİKKAT: Yanlış gres miktarı, ayna dişlinin zarar görmesine neden olabilir.

6. Gres tapasını takın.

Sorun giderme Kullanıcı arayüzü Sorun Olası arızalar Olası işlem Akü LED göstergesi turuncu renkte yanıp sönüyor Düşük akü voltajı. Aküyü şarj edin. Hata LED'i kırmızı renkte yanıp sönüyor Aşırı yük. Kesme ataşmanı sıkışmıştır. Ürünü durdu- run. Aküyü çıkarın. Kesme ataşmanını isten- meyen malzemelerden temizleyin. Sıcaklık değişimi. Ürünün soğumasını bekleyin. Güç tetiği ve etkinleştirme düğ- mesine aynı anda basılmıştır. Güç tetiğini bıraktığınızda ürün etkinleşir. Ürün çalışmıyor Akü konektörlerinde kir var. Basınçlı hava veya yumuşak bir fırça ile akü konektörlerini temizleyin. Hata LED'i kırmızı renkte yanıyor Ürünün servise ihtiyacı vardır. Servis noktanızla iletişime geçin. 500 1858 - 005 - 05.10.2023Taşıma, depolama ve atma Taşıma ve saklama

• Ürün ile birlikte verilen Lityum iyon aküler, Tehlikeli Maddeler Yönetmeliklerinin gereksinimlerini karşılamaktadır.

• Üçüncü taraflar ve aracı nakliye şirketleri de dahil olmak üzere, ticari amaçlı taşıma işlemlerinde ambalaj ve etiketler üzerindeki özel gereksinimlere uyun.

• Ürünü göndermeden önce tehlikeli maddeler konusunda özel eğitim almış bir kişiyle görüşün. Yürürlükteki tüm ulusal yönetmeliklere uyun.

• Aküyü bir ambalaja yerleştireceğiniz zaman açık kontakları bantlayın. Aküyü ambalaj içine hareket etmesini engelleyecek şekilde yerleştirin.

• Saklama veya taşıma için aküyü çıkarın.

• Aküyü ve akü şarj cihazını nem ve don olmayan kuru bir yerde saklayın.

• Aküyü statik elektriğin oluşabileceği yerlerde saklamayın. Aküyü metal bir kutuda tutmayın.

• Aküyü, sıcaklığı 5°C/41°F ile 25°C/77°F arasında olan ve doğrudan güneş ışığı almayan bir yerde tutun.

• Akü şarj cihazını, sıcaklığı 5°C/41°F ile 45°C/113°F arasında olan ve doğrudan güneş ışığı almayan bir yerde tutun.

• Akü şarj cihazını yalnızca ortam sıcaklığı 5°C/41°F ile 40°C/104°F arasındayken kullanın.

• Uzun süreli depolamadan önce aküyü %30-%50 arasındaki bir seviyeye kadar şarj edin.

• Akü şarj cihazını, kapalı ve kuru bir alanda saklayın.

• Depolama sırasında aküyü akü şarj cihazından uzakta tutun. Çocukların ve diğer izinsiz kişilerin ekipmana dokunmasına izin vermeyin. Ekipmanı kilitleyebileceğiniz bir yerde tutun.

• Uzun süreli depolamadan önce ürünü temizleyin ve ürüne eksiksiz bir bakım yaptırın.

• Taşıma ve depolama sırasında ürünün hasar görmesini engellemek için taşıma koruyucusunu kullanın.

• Taşıma sırasında ürünü güvenli bir şekilde sabitleyin. Akü, akü şarj cihazı ve ürünü atma Ürün veya ürün ambalajı üzerinde bulunan semboller, bu ürünün evsel atık olmadığını belirtir. Ürünü, elektrikli ve elektronik ekipmanlar için bir geri dönüşüm istasyonunda geri dönüştürün. Bu, çevrenin ve insanların zarar görmemesine yardımcı olur. Ürününüzü geri dönüştürme hakkında daha fazla bilgi için yerel yetkililer, evsel atık hizmeti veya bayiniz ile görüşün. Teknik veriler Teknik veriler 325iRJ Motor Motor tipi BLDC (fırçasız) 36 V Çıkış milinin devri, 1/dak 5800 Kesim genişliği, mm 420 Ağırlık Akü, kuşam askılık ve kesme ataşmanı olmadan ağırlık, kg 3,1 Gürültü emisyonu

Ses gücü düzeyi, ölçülmüş dB (A) 93

2000/14/AT sayılı AT direktifi uyarınca ses gücü (LWA) olarak çevrede ölçülen gürültü emisyonu düzeyi. Makine için bildirilen ses gücü düzeyi, en yüksek düzeyi veren orijinal kesme ataşmanıyla ölçülmüştür. Garanti edilen ve ölçülen ses gücü arasındaki fark, garantili ses gücünün 2000/14/AT Sayılı Direktif doğrultusunda ölçüm sonucundaki dağılımı ve aynı modelden farklı makineler arasındaki değişimleri de içermesidir. 1858 - 005 - 05.10.2023 501325iRJ Ses gücü düzeyi, garantili L

dB (A) 96 Gürültü düzeyleri

ISO 22868 uyarınca ölçülen operatörün kulağındaki eş değer ses basıncı düzeyi, dB(A): Budama kafasıyla (orijinal) donatılmış 84 Titreşim düzeyleri

ISO 22867'ye göre ölçülen tutma yerlerindeki titreşim düzeyleri, m/sn

Budama kafası (orijinal) takılı, Ön/Arka, m/sn

2,1/2,0 Çim bıçağı takılı, Ön/Arka, m/sn

3,0/2,5 Onaylı aküler Akü BLi 200 Tip Lityum iyon Akü kapasitesi, Ah 5,2 Nominal voltaj, V 36 Ağırlık, kg (lb) 1,3 (2,9) Onaylı akü şarj cihazları Akü şarj cihazı QC330 Giriş voltajı, V 100-240 Frekans, Hz 50-60 Güç, W 330

Makinenin ses basıncı düzeyi için bildirilen verilerdeki tipik istatistik dağılım (standart sapma) 3 dB (A) şeklin- dedir ve en yüksek düzeyi veren orijinal ataşmanla ölçülmüştür.

Titreşim düzeyi için bildirilen verilerin tipik istatistik dağılımı (standart sapması) 2 m/sn

şeklindedir. Akü ve ya- kıtla çalışan ürünlerin titreşim seviyelerini karşılaştırmak için titreşim hesaplayıcıyı kullanın. https://www.husq- varna.com/uk/services-solutions/vibration-calculator/. 502 1858 - 005 - 05.10.2023Aksesuarlar Aksesuarlar Onaylı aksesuarlar Aksesuar tipi Kesme ataşmanı siperliği, ürün no. Bıçakların orta deliği, Ø 25,4 mm Çıkış mili dişi M10 Çim bıçağı Multi 255-3 (Ø 255, 3 diş) 536 17 43-01 Grass 255-4 (Ø 255, 4 diş) 536 17 43-01 Budama kafası T35, T35x (Ø 2,0 - 2,4 mm Whisper spiral misina) 536 17 43-01 Destek manşeti Sabit 1858 - 005 - 05.10.2023 503Uyumluluk Bildirimi AB Uyumluluk Bildirimi Biz, Husqvarna AB, SE‐561 82 Huskvarna, İsveç, tel: [phone] olarak tek sorumlu vasfıyla ürüne ilişkin aşağıdaki beyanlarda bulunmaktayız: Açıklama Akülü çalı tırpanı/çim budayıcı Marka Husqvarna Tip/Model 325iRJ Kimlik 2023 ve sonrası tarihli seri numaraları aşağıdaki AB direktifleri ve yönetmelikleriyle tamamen uyumludur: Direktif/Yönetmelik Açıklama 2006/42/AT "makinelerle ilgili" 2014/30/EMC "elektromanyetik uyumlulukla ilgili" 2011/65/AB "tehlikeli maddelerin kısıtlanmasıyla ilgili" 2000/14/AT "açık alanda gürültüyle ilgili" ve aşağıdaki standartlar ve/veya teknik özellikler uygulanmıştır: EN 62841-1:2015/AC:2015, EN 62841-4-4 (IEC 62841-4-4:2020), EN 61000-6-1:2007 (Immunity), EN 61000-6-3:2007/A1:2011/AC:2012 (Emission). RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden, 2006/42/AT ek IX uyarınca gönüllü tip incelemesi gerçekleştirmiştir. Sertifika No: SEC/23/2580. Notified body: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden, 2000/14/AT konsey direktifinin VI. ekiyle uyumluluğu da doğrulamıştır. Gürültü emisyonları ile ilgili bilgi için bkz. Teknik veriler sayfada: 501
