РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 325iRJ HUSQVARNA

Принадлежности на страница 44

11. Индикатор за предупреждение (светодиод)

18. Зарядно устройство за акумулатора

19. Светодиод за захранване и предупреждение

23. Предупредителен светодиод

Обороти или ходове в минута. (Фиг. 5) Номинално напрежение, V (Фиг. 6)

Принадлежности на страница 44

4. Стартирайте продукта, направете справка с

Принадлежности на страница

Принадлежности на страница 44

Принадлежности на страница 44

затягайте прекалено.

4. Регулирайте продукта до удобно положение.

2. Регулирайте продукта до удобно положение.

4. Премахнете опорния фланец (F), сферичната

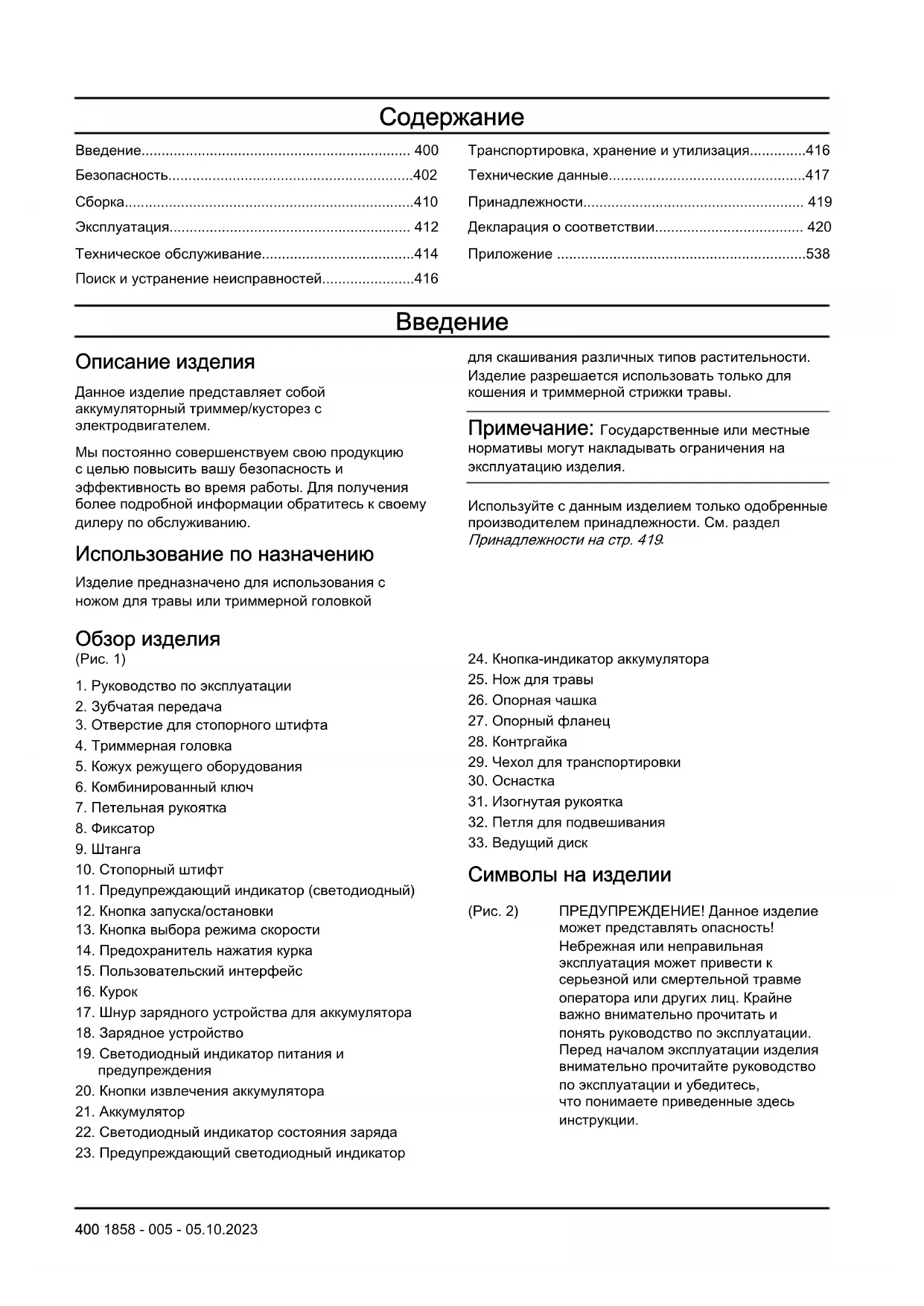

Описание изделия Данное изделие представляет собой аккумуляторный триммер/кусторез с электродвигателем. Мы постоянно совершенствуем свою продукцию с целью повысить вашу безопасность и эффективность во время работы. Для получения более подробной информации обратитесь к своему дилеру по обслуживанию. Использование по назначению Изделие предназначено для использования с ножом для травы или триммерной головкой для скашивания различных типов растительности. Изделие разрешается использовать только для кошения и триммерной стрижки травы. Примечание: Государственные или местные нормативы могут накладывать ограничения на эксплуатацию изделия. Используйте с данным изделием только одобренные производителем принадлежности. См. раздел Принадлежности на стр. 419

Обзор изделия (Pис. 1)

1. Руководство по эксплуатации

2. Зубчатая передача

3. Отверстие для стопорного штифта

4. Триммерная головка

5. Кожух режущего оборудования

6. Комбинированный ключ

7. Петельная рукоятка

11. Предупреждающий индикатор (светодиодный)

12. Кнопка запуска/остановки

13. Кнопка выбора режима скорости

14. Предохранитель нажатия курка

15. Пользовательский интерфейс

17. Шнур зарядного устройства для аккумулятора

18. Зарядное устройство

19. Светодиодный индикатор питания и

20. Кнопки извлечения аккумулятора

22. Светодиодный индикатор состояния заряда

23. Предупреждающий светодиодный индикатор

24. Кнопка-индикатор аккумулятора

29. Чехол для транспортировки

32. Петля для подвешивания

Символы на изделии (Pис. 2) ПРЕДУПРЕЖДЕНИЕ! Данное изделие может представлять опасность! Небрежная или неправильная эксплуатация может привести к серьезной или смертельной травме оператора или других лиц. Крайне важно внимательно прочитать и понять руководство по эксплуатации. Перед началом эксплуатации изделия внимательно прочитайте руководство по эксплуатации и убедитесь, что понимаете приведенные здесь инструкции. 400 1858 - 005 - 05.10.2023(Pис. 3) Используйте одобренные средства защиты органов слуха. Используйте одобренные средства защиты глаз. (Pис. 4) Максимальная скорость / скорость без

Количество оборотов или возвратно- поступательных движений за минуту. (Pис. 5) Номинальное напряжение, В (Pис. 6) Постоянный ток. (Pис. 7) Изделие соответствует действующим директивам EC. (Pис. 8) Данное изделие отвечает требованиям действующих директив Великобритании. (Pис. 9) Используйте одобренные защитные

(Pис. 10) Надевайте защитные ботинки с нескользкой подошвой. (Pис. 11) Опасность отскакивания ножа. (Pис. 12) Обозначения на изделии или его упаковке указывают на то, что данное изделие нельзя утилизировать вместе с бытовыми отходами. Изделие подлежит утилизации на соответствующем предприятии по переработке отходов. (Pис. 13) Во время работы оборудование может случайно отбрасывать предметы, которые могут отскочить обратно. Это может привести к серьезным повреждениям глаз, если не использовать рекомендованные средства защиты. (Pис. 14) Перед техническим обслуживанием отсоедините аккумулятор. (Pис. 15) Данное изделие имеет защиту от брызг

(Pис. 16) Держите все части тела на безопасном расстоянии от нагретых поверхностей

(Pис. 17) Табличка с уровнем эмиссии шума в окружающую среду в соответствии с директивами и нормативами Европейского союза, Великобритании и законодательством Нового Южного Уэльса "Регламент 2017 года по защите окружающей среды (контроль уровня шума)". Гарантированный уровень мощности звука изделия указан в

Технические данные на стр.

yyyywwxxxx На паспортной табличке указан серийный номер. yyyy означает год произ- водства, ww — производ- ственную неделю, а xxxx — порядковый номер. (Pис. 18) Оператор обязан следить за тем, чтобы в радиусе 15м не было людей или животных. При работе не- скольких человек на од- ном участке между ними должна поддерживаться безопасная дистанция не менее 15 м. Примечание: Остальные символы/наклейки на изделии отвечают требованиям, предъявляемым к сертификации в других коммерческих зонах. Повреждение изделия Мы не несем ответственности за повреждение изделия в следующих случаях:

• ненадлежащий ремонт изделия;

• использование для ремонта изделия неоригинальных деталей или деталей, не одобренных производителем;

• использование неоригинальных дополнительных принадлежностей или принадлежностей, не одобренных производителем;

• ремонт изделия в неавторизованном сервисном центре или неквалифицированным специалистом. 1858 - 005 - 05.10.2023 401Безопасность Инструкции по технике безопасности Предупреждения, предостережения и примечания используются для выделения особо важных пунктов руководства. ПРЕДУПРЕЖДЕНИЕ: Используется, когда несоблюдение инструкций руководства может привести к травмам или смерти оператора или находящихся рядом посторонних лиц. ВНИМАНИЕ: Используется, когда несоблюдение инструкций руководства может привести к повреждению изделия, других материалов или прилегающей территории. Примечание: Используется для предоставления дополнительных сведений о конкретной ситуации. Общие меры предосторожности при работе с электроинструментом ПРЕДУПРЕЖДЕНИЕ: Ознакомьтесь со всеми предупреждениями, инструкциями, иллюстрациями и положениями, касающимися техники безопасности и прилагаемыми к данному электроинструменту. Несоблюдение всех указанных ниже инструкций может привести к поражению электрическим током, пожару и/или тяжелым травмам.

• Сохраните все предупреждающие указания и инструкции для последующего обращения. Под словом "электроинструмент" в данном документе понимается электрический инструмент, работающий от сети (проводной) либо от аккумулятора (беспроводной). Техника безопасности на рабочем месте

• Рабочее место должно содержаться в чистоте и быть хорошо освещено. Загромождения или отсутствие освещения могут стать причиной несчастных случаев.

• Не пользуйтесь электроинструментами во взрывоопасной атмосфере, например, в присутствии легковоспламеняющихся жидкостей, газов или пыли. Электроинструменты производят искры, которые могут зажечь пыль или пары

Не позволяйте детям и посторонним наблюдателям приближаться к вам во время использования электроинструмента. Это может отвлечь ваше внимание и привести к потере управления. Электрическая безопасность

• Штепсельная вилка электроинструмента должна соответствовать электрической розетке. Запрещается изменять конструкцию вилки. Не пользуйтесь штепсельными переходниками при работе с заземленными электроинструментами. Отсутствие изменений в конструкции вилок и их соответствие розеткам снижает опасность поражения электрическим током.

• Избегайте контакта любых частей тела с заземленными поверхностями, такими как трубы, батареи отопления, кухонные плиты и холодильники. Заземление тела увеличивает риск поражения электрическим током.

• Не подвергайте электроинструмент воздействию воды или высокой влажности. Попадание воды внутрь электроинструмента увеличивает риск поражения электрическим током.

• Используйте шнур электроинструмента только по прямому назначению. Никогда не носите и не тяните электроинструмент за шнур и не дергайте за него, чтобы выключить инструмент из розетки. Держите шнур вдали от источников тепла, масла, острых углов или движущихся деталей. Эксплуатация поврежденного или запутанного шнура увеличивает риск поражения электротоком.

• При работе с электроинструментом вне помещения используйте специальный удлинительный шнур для наружных работ. Применение шнура, предназначенного для уличного использования, снижает опасность поражения электрическим током.

• Если неизбежно требуется применение электроинструмента во влажной среде, используйте источник питания, защищенный устройством защитного отключения (УЗО). Использование УЗО снижает риск поражения электрическим током. Личная безопасность

• При работе с электроинструментом будьте бдительны, следите за своими действиями и руководствуйтесь здравым смыслом. Не используйте электроинструмент, если вы устали или находитесь под воздействием наркотических средств, алкоголя или лекарств. Малейшая невнимательность может обернуться серьезными физическими травмами.

• Пользуйтесь средствами индивидуальной защиты. Всегда носите защитные очки. Средства

1858 - 005 - 05.10.2023индивидуальной защиты, такие как респиратор, нескользящая защитная обувь, каска или средства защиты органов слуха, существенно снижают риск получения травм.

• Примите меры по предотвращению случайного включения электроинструмента. Перед подключением инструмента к источнику питания и/или блоку аккумуляторов, его подъемом или переноской убедитесь, что переключатель находится в выключенном положении. Не переносите электроинструменты, держа палец на переключателе, а также не подавайте питание на электроинструменты с включенным переключателем, т.к. это может привести к несчастному случаю.

• Уберите все гаечные и регулировочные ключи, прежде чем включать питание. Ключ, оставленный на движущейся части электроинструмента, может стать причиной

• Не вытягивайте руки с устройством слишком далеко. Всегда сохраняйте равновесие и устойчиво ставьте ноги. Это позволит лучше контролировать электроинструмент в случае возникновения непредвиденной ситуации.

• Надевайте соответствующую одежду. Не надевайте свободную одежду или украшения. Не допускайте попадания волос и одежды в движущиеся части инструмента. Свободная одежда, украшения или длинные волосы могут попасть в движущиеся части.

• Если инструмент оборудован дополнительными устройствами для сбора и удаления пыли, убедитесь, что они подключены и используются надлежащим образом. Такие устройства способствуют снижению опасностей, связанных с наличием пыли.

• Не допускайте, чтобы чувство уверенности, приобретенное вследствие частого управления изделием, позволило вам забыть об опасностях и игнорировать принципы обеспечения безопасности. Неосторожные действия могут привести к тяжелой травме за долю секунды. Эксплуатация и обслуживание электроинструмента

• Не перегружайте электроинструмент. Убедитесь, что он предназначен для выполнения конкретной задачи. Правильно подобранный электроинструмент лучше и надежнее справится с задачей, соответствующей его конструктивным характеристикам.

• Не пользуйтесь электроинструментом, если его переключатель не работает. Такой инструмент представляет опасность и подлежит обязательному ремонту.

• Прежде чем производить какую-либо настройку электроинструмента, заменять его части или убирать его на хранение, отключите инструмент от источника питания и/или снимите блок аккумуляторов (если снимается). Эти меры предосторожности позволяют исключить возможность случайного включения электроинструмента.

• Храните неиспользуемые электроинструменты в недоступном для детей месте и не позволяйте работать с инструментом лицам, не ознакомленным с ним и с данными правилами техники безопасности. Электроинструменты в руках неопытных пользователей являются источником опасности.

• Выполните техническое обслуживание электроинструментов и принадлежностей. Регулярно проверяйте, не застревают ли движущиеся части и не смещаются ли они со своего нормального положения; все ли части исправны, а также другие условия, влияющие на работу электроинструмента. В случае обнаружения какой-либо неисправности устраните ее перед использованием инструмента. Многие несчастные случаи возникают из-за недостаточно тщательного ухода за электроинструментами.

• Поддерживайте остроту и чистоту режущих инструментов. Исправные режущие инструменты с острыми режущими краями меньше подвержены поломкам и более просты в управлении.

• Используйте электроинструменты, принадлежности, наконечники и т.д. в соответствии с данными инструкциями, принимая во внимание условия работы и специфику выполняемой задачи. Применение электроинструмента не по назначению может создать опасные ситуации.

• Рукоятки и поверхности захвата должны быть сухими и чистыми, без следов масла и смазки. Скользкие рукоятки и поверхности захвата препятствуют безопасному обращению и управлению инструментом в непредвиденных

Эксплуатация и обслуживание аккумуляторного инструмента

• Выполняйте зарядку только с помощью зарядного устройства, указанного производителем. Зарядное устройство, подходящее для одного типа аккумуляторного блока, может создать опасность возгорания при использовании с аккумуляторным блоком другого

• Используйте электроинструменты только с специально предназначенными аккумуляторными блоками. Использование других аккумуляторных блоков может создать опасность травмы или возгорания.

• Когда аккумуляторный блок не используется, храните его вдали от металлических предметов, таких как скрепки, монеты, ключи, гвозди, винты или иные мелкие предметы, которые 1858 - 005 - 05.10.2023 403могут замкнуть клеммы аккумулятора. Замыкание клемм аккумулятора может привести к ожогам или пожару.

• При неправильном обращении из аккумулятора может вытечь жидкость; избегайте контакта с вытекшей жидкостью. При случайном контакте промойте место соприкосновения водой. При попадании жидкости в глаза обратитесь за медицинской помощью. Вытекшая из аккумулятора жидкость может привести к раздражению или ожогу.

• Запрещается использовать аккумуляторный блок или инструмент, если они повреждены или модифицированы. Поврежденные или подвергнутые модификации аккумуляторы могут работать неправильно, что приведет к возникновению пожара, взрыва или риску получения травм.

• Не подвергайте аккумуляторный блок или инструмент воздействию огня или чрезмерно высоких температур. Воздействие огня или температуры выше 130 °C (266 °F) может привести к взрыву.

• Точно следуйте всем инструкциям по зарядке и ни в коем случае не заряжайте аккумуляторный блок или инструмент при температуре, выходящей за пределы указанного в инструкциях диапазона. Ненадлежащая зарядка или зарядка при температуре выше или ниже указанного диапазона может привести к повреждению аккумулятора и повышенному риску пожара. Сервисное обслуживание

• Сервисное обслуживание электроинструмента должны выполнять квалифицированные специалисты по ремонту оборудования с использованием только идентичных запчастей. Это гарантирует сохранность электроинструмента.

• Никогда не выполняйте обслуживание поврежденных блоков аккумуляторов. Обслуживание аккумуляторов должно выполняться только производителем или специалистами уполномоченных сервисных

Предупреждения по технике безопасности при работе с триммером, травокосилкой и кусторезной пилой

• Не используйте изделие в плохих погодных условиях, особенно если существует риск удара молнии. Это позволяет уменьшить риск поражения молнией.

• Внимательно осмотрите участок, где будет использоваться изделие, на наличие диких животных. Во время работы изделие может травмировать диких животных.

• Внимательно осмотрите место эксплуатации изделия, уберите все камни, палки, провода, кости и прочие посторонние предметы. Отбрасываемые предметы могут стать причиной

• Каждый раз перед эксплуатацией осматривайте режущее полотно или нож и соответствующие крепления на наличие повреждений. Поврежденные детали повышают риск получения

• Соблюдайте инструкции по замене принадлежностей. Неправильная затяжка крепежных гаек или болтов ножа может стать причиной повреждения ножа или его отсоединения.

• Номинальная частота вращения режущего полотна должна быть по крайней мере равна максимальной частоте вращения, указанной на изделии. Вращение режущего полотна со скоростью, превышающей его номинальную частоту вращения, может привести к его поломке и разлетанию осколков.

• Используйте средства защиты глаз, органов слуха, головы и рук. Надлежащие средства защиты способствуют снижению риска получения травм из-за разлетающихся частиц или случайного контакта с кордом или ножом.

• При работе с изделием всегда надевайте защитную обувь с нескользящей подошвой. Запрещается работать с изделием босиком или в открытых сандалиях. Эта мера необходима для снижения вероятности получения травм ног от контакта с вращающимся режущим полотном, кордом или ножом.

• При эксплуатации изделия обязательно надевайте длинные брюки. Непокрытые участки тела подвержены большему риску получения травмы от отбрасываемых предметов.

• Не допускайте приближения посторонних лиц к вам во время работы изделия. Отбрасываемый мусор может привести к серьезным травмам.

• Во время работы всегда держите изделие двумя руками. Изделие требуется удерживать обеими руками во избежание потери управления.

• Держите изделие только за изолированные поверхности, поскольку корд или нож может войти в контакт со скрытой электропроводкой. При контакте корда или ножей с проводом, находящимся под напряжением, неизолированные металлические детали изделия также окажутся под напряжением и могут поразить оператора электрическим током.

• При использовании изделия всегда сохраняйте устойчивое положение и работайте только стоя на земле. Скользкие или неустойчивые поверхности могут привести к потере равновесия или контроля над изделием.

• Запрещается использовать изделие на очень крутых склонах. Это снижает риск потери управления, поскальзывания и падения и, как следствие, получения травм.

• При работе на склонах всегда сохраняйте устойчивое положение, перемещайтесь поперек

1858 - 005 - 05.10.2023склона, никогда не двигайтесь вверх или вниз и будьте предельно осторожны при изменении направления движения. Это снижает риск потери управления, поскальзывания и падения и, как следствие, получения травм.

• Во время работы изделия держите все части тела на безопасном расстоянии от режущего полотна, корда или ножа. Перед запуском изделия убедитесь, что режущее полотно, корд или нож не касаются никаких предметов. Малейшая невнимательность при работе с изделием может обернуться серьезными травмами оператора или окружающих.

• Запрещается эксплуатировать изделие выше уровня пояса. Это поможет предотвратить случайный контакт режущего полотна или ножа с предметами и обеспечит более надежное управление изделием в непредвиденных

• При обрезке кустарника или молодых деревьев, ветки которых находятся в напряженном состоянии, будьте готовы к тому, что ветки могут отскочить. Из-за внутреннего напряжения, накопленного в волокнах древесины, ветка кустарника или молодого дерева может ударить оператора и/или привести к потере контроля над

• Соблюдайте предельную осторожность при обрезке кустарника и молодых деревьев. Тонкие ветки могут быть захвачены ножом и отброшены в сторону оператора, из-за чего оператор может потерять равновесие.

• Сохраняйте контроль над изделием и не прикасайтесь к режущему полотну, корду, ножам и другим опасным движущимся частям во время их работы. Это снижает риск получения травм от движущихся частей.

• Перед удалением застрявшего материала или обслуживанием изделия убедитесь, что все переключатели питания отключены и шнур питания отсоединен. Непредвиденное включение изделия при удалении застрявшего материала или техобслуживании может привести к тяжелой

• Переносите изделие, предварительно выключив его и направляя в сторону от себя. Надлежащее обращение с изделием уменьшает вероятность случайного контакта с движущимся режущим полотном, кордом или ножом.

• При транспортировке или хранении изделия всегда надевайте чехол на режущие компоненты. Надлежащее обращение с изделием уменьшает вероятность случайного контакта с ножом.

• Используйте только сменные режущие полотна, корды, режущие головки и ножи, указанные производителем. Установка неподходящих деталей при замене может повысить риск поломки и получения травм. Прочие правила техники безопасности

• Отключите изделие, прежде чем переносить его. Перед передачей изделия другому лицу всегда извлекайте аккумулятор.

• Кладите изделие на землю только после его отключения и извлечения аккумулятора. Ни в коем случае не оставляется включенное изделие без присмотра.

• После отключения изделия режущий инструмент останавливается не сразу.

• Перед началом эксплуатации изделия, а также после каких-либо нагрузок необходимо проверить его на наличие признаков износа или повреждений и при необходимости выполнить

• Если в ходе эксплуатации изделия в режущем оборудовании застревает посторонний предмет, остановите и отключите изделие. Убедитесь, что режущее оборудование полностью остановилось. Перед проведением очистки, осмотра или ремонта изделия и/или режущего оборудования извлеките аккумулятор.

• Перед началом эксплуатации проверьте изделие.

Защитные устройства на изделии на стр. 408

Режущее оборудование на стр. 409

используйте неисправное изделие. Проверяйте состояние защитных устройств и проводите техобслуживание в соответствии с инструкциями настоящего руководства.

• Неисправное режущее оборудование увеличивает риск несчастных случаев.

• Проверьте редуктор на наличие загрязнений и трещин. Очистите редуктор от травы и листьев с помощью щетки. При необходимости наденьте

• Вентиляционные отверстия ни в коем случае не должны быть засорены.

• Убедитесь, что триммерная головка надежно установлена на травокосилку.

• Перед началом работы необходимо установить все крышки, защитные кожухи и рукоятки.

• Убедитесь, что изделие находится в надлежащем рабочем состоянии. Проверьте надежность затяжки всех гаек и винтов.

• Проверьте триммерную головку и щиток на наличие повреждений и трещин. При наличии трещин или в случае удара триммерной головки или кожуха их необходимо заменить. Всегда пользуйтесь рекомендуемой защитой для каждого типа режущего оборудования. См.

Принадлежности на стр. 419

• Изделие представляет опасность при небрежном или неправильном обращении. Изделие может стать причиной тяжелой травмы или смерти оператора и окружающих.

• Данное оборудование не предназначено для использования лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями, а также лицами 1858 - 005 - 05.10.2023 405с недостаточным опытом или знаниями. Данные лица могут работать с оборудованием только под присмотром людей, отвечающих за их безопасность, и после прохождения соответствующего инструктажа. Необходимо следить за тем, чтобы дети не играли с оборудованием.

• Никогда не позволяйте детям пользоваться изделием или находиться рядом с ним. Поскольку изделие легко запустить, это могут сделать дети, находящиеся без должного присмотра. Это создает риск получения тяжелых травм. Поэтому необходимо отсоединять аккумулятор, когда изделие остается без

• Ни при каких обстоятельствах не позволяйте детям или иным лицам, не знакомым с правилами эксплуатации изделия и/или аккумулятора, работать с этим изделием или выполнять его техобслуживание.

• Храните оборудование в запираемом помещении, недоступном для детей и посторонних.

• Во время хранения и транспортировки всегда используйте чехол для транспортировки.

• Все время держите руки и ноги на безопасном расстоянии от зоны резки, особенно при включении двигателя.

• Не приближайте руки и ноги к режущему оборудованию, пока оно полностью не остановится после отключения изделия.

• Ни пользователь, ни другие лица не должны пытаться убирать срезанный материал при работающем изделии или вращающемся режущем оборудовании, т.к. это может привести к серьезным травмам.

• Помните, что именно вы — оператор — в случае аварии или непредвиденных обстоятельств несете ответственность за причинение вреда людям или ущерба их собственности.

• Ни при каких обстоятельствах не допускается внесение изменений в конструкцию изделия без разрешения производителя. Используйте только оригинальные принадлежности. Внесение неодобренных изменений и/или использование неразрешенных принадлежностей может привести к тяжелой травме или смерти оператора или других лиц. Гарантия может не покрывать ущерб, возникший по причине использования неразрешенных принадлежностей или сменных деталей.

• Единственными принадлежностями, которые могут использоваться вместе с данным изделием, являются компоненты режущего оборудования, рекомендованные в разделе "Принадлежности". См. раздел Принадлежности на стр. 419

• Запрещается пользоваться изделием, в конструкцию которого внесены какие-либо

• Запрещается пользоваться изделием при наличии неисправностей. Регулярно проверяйте состояние защитных приспособлений и проводите техобслуживание в соответствии с инструкциями настоящего руководства. Определенные работы по ремонту и обслуживанию должны выполняться обученными и квалифицированными специалистами. См. инструкции в разделе "Техническое обслуживание".

• Работа в плохую погоду сильно утомляет и часто создает дополнительные риски. В связи с возникающими дополнительными рисками не рекомендуется использовать изделие при неблагоприятных погодных условиях, например, в условиях плотного тумана, сильного дождя, порывистого ветра, низких температур, риска удара молнии и т.д.

• Ни в коем случае не работайте стоя на лестнице, стуле или любом другом незакрепленном

• Хранение оборудования в помещении — изделие, которое не используется в данный момент, следует хранить в помещении.

• Невозможно предвидеть все ситуации, с которыми вы можете столкнуться. Всегда соблюдайте осторожность и руководствуйтесь здравым смыслом. Не выполняйте работу, если вам кажется, что уровень вашей квалификации недостаточен. Если после изучения руководства у вас остались вопросы касательно эксплуатации изделия, прежде чем приступить к работе обратитесь за консультацией к специалисту.

• Следите за тем, чтобы во время работы в радиусе 15м (50 футов) от изделия не было людей и животных. Когда на одном участке одновременно работают несколько операторов, между ними должно поддерживаться безопасное расстояние не менее 15 м (50 футов). В противном случае существует риск получения серьезных травм. Если кто-нибудь подойдет ближе, немедленно остановите изделие. Никогда не поворачивайтесь с изделием, не посмотрев сначала назад и не убедившись, что в зоне риска никого нет.

• Следите за тем, чтобы люди, животные и посторонние предметы не могли помешать вам управлять изделием, а также исключите возможность их контакта с режущим оборудованием и предметами, отбрасываемыми режущим оборудованием. Использовать изделие в ситуации, в которой вы не сможете позвать на помощь при несчастном случае, запрещено.

• Убедитесь, что вы можете двигаться и стоять безопасно. Проверьте, нет ли вокруг вас возможных помех и препятствий (корней, камней, веток, ям и т.д.), на случай, если вам вдруг будет нужно быстро переместиться. Будьте особенно внимательны при работе на склонах.

• Во время эксплуатации изделия следует идти, ни в коем случае не бежать.

1858 - 005 - 05.10.2023• Осмотрите рабочую зону. Уберите все свободно лежащие предметы, например, камни, разбитое стекло, гвозди, стальную проволоку, веревки и прочее, поскольку они могут быть отброшены или намотаны на режущее оборудование или его

• При работе следите за обрубками веток, которые могут быть отброшены в вашу сторону. Запрещается выполнять стрижку слишком близко к земле, поскольку при этом в вашу сторону могут быть отброшены камни и другие предметы.

• Следите за тем, чтобы при включении изделия одежда или части тела не соприкасались с режущим оборудованием. Держите изделие ниже

• Остерегайтесь отбрасываемых предметов. Всегда пользуйтесь рекомендованными средствами защиты глаз. Никогда не наклоняйтесь над кожухом режущего оборудования. Камни, мусор и прочее могут попасть в глаза и привести к слепоте или тяжелым травмам.

• Когда на вас надеты защитные наушники, прислушивайтесь к сигналам тревоги или крикам. Всегда снимайте наушники сразу после остановки изделия.

• При возникновении излишней вибрации увеличьте длину режущей лески до необходимого значения постукиванием головки триммера о землю; вибрация должна исчезнуть.

• В случае необычной вибрации изделия остановите его и извлеките аккумулятор.

• Длительное воздействие вибрации может привести к нарушению кровообращения или расстройствам нервной системы у людей с нарушенным кровообращением. В случае появления симптомов перегрузки от вибрации следует обратиться к врачу. К таким симптомам относятся онемение, потеря чувствительности, ощущение щекотки и покалывания, боли, потеря силы или слабость, изменение цвета или состояния кожи. Как правило, подобные симптомы проявляются в пальцах, руках или

• Всегда удерживайте изделие обеими руками. Держите изделие с правой стороны от себя. Причины отскакивания ножа и соответствующие предупреждения

• Крепко держите изделие обеими руками и располагайте руки так, чтобы предотвратить отскакивание ножа. Располагайтесь с левой стороны изделия. Отскакивание ножа может повысить риск получения травмы из-за неожиданного движения изделия. Оператор может контролировать силу отскока ножа при условии соблюдения надлежащих мер предосторожности.

• В случае застревания ножа или необходимости прервать резку выключите изделие и не извлекайте его из материала до полной остановки ножа. Если нож застрял, никогда не пытайтесь извлечь изделие из материала или потянуть его назад при работающем ноже, в противном случае может произойти отскакивание ножа. Определите и устраните причину застревания ножа.

• Запрещается использовать затупившиеся или поврежденные ножи. Затупившиеся или поврежденные ножи повышают риск застревания или защемления на объекте, что может привести к отскакиванию ножа.

• Всегда следите за тем, чтобы материал, с которым вы работаете, был хорошо виден. Риск отдачи наиболее высок в случаях, когда скашиваемую траву плохо видно.

• Если во время работы изделия к вам кто- то подходит, выключите изделие. Существует повышенный риск травмирования других людей движущимся ножом в случае его отскакивания. Средства индивидуальной защиты ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации изделия.

• Каждый раз при работе с изделием следует использовать одобренные средства индивидуальной защиты. Средства индивидуальной защиты не могут полностью исключить риск получения травмы, но при несчастном случае они снижают тяжесть травмы. За помощью по правильному выбору оборудования обращайтесь к дилеру.

• Используйте защитный шлем в тех случаях, когда существует вероятность падения предметов.

• Следует пользоваться одобренными защитными наушниками с достаточным уровнем подавления шума. Продолжительное воздействие шума может повлечь неизлечимое ухудшение слуха.

• Используйте одобренные средства защиты глаз. При использовании защитной маски следует пользоваться также одобренными защитными очками. Под одобренными защитными очками подразумеваются очки, отвечающие требованиям стандарта ANSI Z87.1 для США или EN 166 для стран ЕС.

• Используйте маску для защиты лица. Для защиты глаз недостаточно использовать маску. (Pис. 19)

• При необходимости надевайте перчатки, например, при закреплении, проверке или очистке режущего оборудования.

• Надевайте прочную обувь с нескользящей

1858 - 005 - 05.10.2023 407• Надевайте одежду из прочного материала. Всегда надевайте длинные прочные брюки и верхнюю одежду с длинными рукавами. Запрещается надевать свободную одежду, которая может зацепиться за ветви или кустарник. Не надевайте ювелирные украшения, шорты, сандалии и не ходите босиком. Зафиксируйте волосы выше уровня плеч. (Pис. 20)

• Средства оказания первой помощи всегда должны быть под рукой. (Pис. 21) Защитные устройства на изделии ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации изделия. В данном разделе рассматриваются защитные приспособления изделия и их назначение, а также приводятся проверки и процедуры технического обслуживания, которые необходимо проводить для обеспечения правильной работы изделия. См.

Введение на стр. 400 , где описано расположение этих компонентов на изделии. Срок службы изделия может быть сокращен, а риск несчастных случаев увеличен, если техническое обслуживание изделия не проводится надлежащим образом, а сервис и/или ремонт выполняются непрофессионалами. Дополнительную информацию можно получить в ближайшем сервисном центре. ПРЕДУПРЕЖДЕНИЕ:

в коем случае не пользуйтесь изделием с поврежденными защитными приспособлениями. Техобслуживание и проверка защитных приспособлений должны выполняться в соответствии с инструкциями в данном разделе. Если в рамках этих проверок обнаружены неисправности изделия, обратитесь в сервисный центр для проведения

ВНИМАНИЕ: Для обслуживания и ремонта изделия требуется специальная подготовка. Это в частности относится к защитным приспособлениям изделия. Если одна или несколько проверок, описанных ниже, не пройдены, обратитесь в сервисный центр. При приобретении любой нашей продукции вы получаете доступ к профессиональной помощи по ремонту и обслуживанию. Если изделие было приобретено у дилера, не имеющего сервисного центра, узнайте у дилера адрес ближайшего сервисного центра. Проверка пользовательского интерфейса

1. Нажмите и удерживайте нажатой кнопку запуска/

остановки (A). a) Изделие включено, когда включается дисплей (B). (Pис. 22) b) Изделие выключено, когда дисплей не горит.

2. Если на дисплее загорается или мигает

предупреждающий индикатор, см. раздел Пользовательский интерфейс на стр. 416

Проверка предохранителя нажатия курка Предохранитель нажатия курка препятствует случайному срабатыванию изделия. Чтобы разблокировать курок (C), переместите предохранитель вперед (A), а затем прижмите предохранитель к рукоятке (B). При отпускании рукоятки курок и предохранитель его нажатия возвращаются в исходное положение. Это перемещение осуществляется тремя независимыми

1. Проверьте, чтобы курок был зафиксирован,

когда его предохранитель находится в исходном положении. (Pис. 24)

2. Нажмите на курок и убедитесь, что он

возвращается в исходное положение при отпускании. (Pис. 25)

3. Убедитесь, что курок и его предохранитель

свободно перемещаются, а возвратная пружина работает надлежащим образом.

4. Запустите изделие, см. раздел

Запуск изделия на стр. 412

5. Включите полные обороты.

6. Отпустите курок и убедитесь, что режущее

оборудование останавливается и остается неподвижным. Проверка щитка режущего оборудования ПРЕДУПРЕЖДЕНИЕ: Запрещается использовать режущее оборудование без одобренного и правильно установленного щитка режущего оборудования. Всегда используйте щиток режущего оборудования, рекомендованный для используемого в данный момент режущего оборудования, см. раздел Принадлежности на стр. 419 . Установка неправильного или неисправного щитка режущего оборудования может привести к тяжелой травме. 408 1858 - 005 - 05.10.2023Щиток режущего оборудования предотвращает выброс предметов в сторону оператора. Он также позволяет избежать травм в случае соприкосновения оператора с режущим оборудованием.

1. Остановите изделие и извлеките аккумулятор.

2. Осмотрите на наличие повреждений, например,

3. Если щиток режущего оборудования поврежден,

замените его. Установка и снятие контргайки ПРЕДУПРЕЖДЕНИЕ: Остановите изделие и извлеките аккумулятор, используйте защитные перчатки и обращайтесь с острыми краями режущего оборудования с осторожностью. Для крепления некоторых типов режущего оборудования используется контргайка. Контргайка имеет левостороннюю резьбу. (Pис. 27)

• При сборке следует затягивать контргайку против направления вращения режущего оборудования.

• Для снятия контргайки необходимо поворачивать ее в направлении вращения режущего оборудования.

• Используйте торцевой ключ с длинной ручкой для ослабления и затягивания контргайки. На рисунке стрелкой показано место для установки торцевого ключа. Примечание: Убедитесь, что вы не можете провернуть контргайку вручную. Замените гайку, если сопротивление нейлоновой прокладки меньше 1,5Н·м. Гайку следует заменить после приблизительно 10 использований. Режущее оборудование ПРЕДУПРЕЖДЕНИЕ:

чем приступить к работе с любой частью режущего оборудования, извлеките аккумулятор и убедитесь, что режущее оборудование полностью остановилось. ПРЕДУПРЕЖДЕНИЕ: Используйте правильное режущее оборудование. Пользуйтесь режущим оборудованием только с рекомендованным кожухом, см. раздел Принадлежности на стр. 419 . Убедитесь, что режущее оборудование надлежащим образом заточено. Неправильно заточенное режущее оборудование повышает риск отскока. ПРЕДУПРЕЖДЕНИЕ: Вращающееся по инерции после отпускания курка режущее оборудование может стать причиной травм. Необходимо контролировать изделие до тех пор, пока режущее оборудование не остановится полностью. (Pис. 28) При работе с режущим оборудованием надевайте защитные перчатки.

• Для кошения жесткой травы используйте лезвия и ножи для травы.

• Для кошения травы используйте триммерную

• Проверьте режущее оборудование на наличие повреждений или трещин. Замените поврежденное режущее оборудование. Головка триммера

• Всегда используйте подходящие головку триммера и режущее оборудование и рекомендованную режущую леску. См. раздел Принадлежности на стр. 419 и информацию о сборке в конце данного руководства.

• Убедитесь, что резчик на щитке триммера не

• Убедитесь, что режущая леска плотно и равномерно намотана на барабан во избежание нетипичной вибрации изделия. Использование лески различной длины может привести к нежелательной вибрации. Нажмите на триммерную головку, чтобы отрегулировать длину лески. Для увеличения срока службы лески перед сборкой ее можно в течение 2 или более дней вымачивать в воде. В результате леска станет более прочной. Нож для травы

• Используйте правильно заточенные ножи. Неправильно заточенный или поврежденный нож увеличивает риск получения травм.

• Правильную процедуру заточки и регулировки ножа см. в инструкциях, поставляемых вместе с

Инструкции по технике безопасности во время сборки ПРЕДУПРЕЖДЕНИЕ:

эксплуатацией изделия внимательно прочитайте, усвойте и следуйте данными инструкциям.

• Перед сборкой изделия извлеките из него аккумулятор.

• Используйте одобренные защитные перчатки. 1858 - 005 - 05.10.2023 409• Поврежденный или неподходящий кожух может стать причиной травмы. Запрещается использовать режущее оборудование без установленного одобренного кожуха.

• Ведущий диск и опорный фланец должны быть правильно совмещены с центральным отверстием режущего оборудования. Неправильная установка режущего оборудования может привести к травме или смерти.

• Если вместе c оборудованием поставляется оснастка, она должна быть надлежащим образом прикреплена к изделию. Оснастка повышает безопасность работы и предотвращает травмирование оператора и других людей. Инструкции по технике безопасности во время технического обслуживания ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к техобслуживанию изделия.

• Перед сборкой изделия, проведением техобслуживания или иных проверок извлекайте из него аккумулятор.

• Оператор может выполнять только те работы по техническому и сервисному обслуживанию, которые описаны в данном руководстве по эксплуатации. Для проведения более сложных работ по техническому и сервисному обслуживанию обращайтесь к своему дилеру по обслуживанию.

• Очистка аккумулятора или зарядного устройства водой запрещена. Использование сильного моющего средства может повредить пластмассу.

• При невыполнении работ по техобслуживанию срок службы изделия сокращается, а риск возникновения несчастных случаев увеличивается.

• Для выполнения любых работ по сервисному обслуживанию и ремонту, особенно защитных приспособлений изделия, необходимо пройти специальное обучение. Если после выполнения обслуживания при проведении проверок были выявлены неисправности, обратитесь к своему дилеру по обслуживанию. Мы гарантируем, что ремонт и обслуживание вашего изделия будут выполнять квалифицированные профессионалы.

• Используйте только оригинальные запчасти.

• При ремонте режущего оборудования в обязательном порядке надевайте высокопрочные перчатки. Ножи очень острые, они могут легко нанести раны.

Сборка петельной рукоятки

1. Закрепите петельную рукоятку на штанге между

стрелками. Не размещайте петельную рукоятку или подвесное кольцо на табличке. (Pис. 29)

2. Вставьте прокладку в выемку в петельной

3. Установите гайку, ручку и винт, не затягивайте их

4. Отрегулируйте положение рукоятки, чтобы вам

было комфортно пользоваться изделием.

Установка изогнутой рукоятки ПРЕДУПРЕЖДЕНИЕ: Запрещается использовать режущий диск, если установлена изогнутая

1. Установите изогнутую рукоятку на петельную

рукоятку с помощью 3 винтов. Не затягивайте винты полностью. (Pис. 30)

2. Отрегулируйте положение рукоятки, чтобы вам

было комфортно пользоваться изделием.

3. Затяните винты. (Pис. 31)

Установка режущего оборудования Режущее оборудование включает в себя режущий инструмент и щиток режущего оборудования. ПРЕДУПРЕЖДЕНИЕ: Используйте защитные перчатки. ПРЕДУПРЕЖДЕНИЕ: Всегда используйте щиток, рекомендуемый для установленного типа режущего оборудования. См. раздел Технические данные на стр. 417

ПРЕДУПРЕЖДЕНИЕ: Неправильная установка режущего оборудования может стать причиной травмы или смерти. 410 1858 - 005 - 05.10.2023Режущее оборудование и кожухи Для ножа для травы и триммерной головки изделия используется один и тот же кожух режущего оборудования.

• Кожух режущего оборудования и нож для травы. (Pис. 32)

• Кожух режущего оборудования и триммерная

(Pис. 33) Установка триммерной головки, кожуха режущего оборудования и ножа для травы Установка головки триммера

1. Наденьте на выходной вал ведущий диск (В).

2. Поворачивайте выходной вал до тех пор,

пока одно из отверстий ведущего диска не совместится с соответствующим отверстием в корпусе редуктора.

3. Вставьте стопорный штифт (С) в отверстие,

чтобы зафиксировать выходной вал.

4. Поверните головку триммера (H) против часовой

стрелки до фиксации. (Pис. 34) Снятие головки триммера

1. Вставьте стопорный штифт (С) в отверстие,

чтобы зафиксировать выходной вал.

2. Поверните головку триммера (H) по часовой

стрелке, чтобы снять ее.

3. Снимите ведущий диск (В) с выходного вала.

(Pис. 34) Установка щитка режущего оборудования

1. Установите щиток режущего оборудования (A) на

крючок держателя пластины (B). (Pис. 35)

2. Установите щиток режущего оборудования на

штангу и затяните болт (C). Снятие щитка режущего оборудования

• Ослабьте болт (C) и снимите щиток режущего оборудования (A) со штанги. (Pис. 36) Установка лезвия для травы

1. Разместите редуктор изделия на ровной

поверхности, чтобы обеспечить правильную сборку ножа.

2. Поворачивайте выходной вал до тех пор, пока

одно из отверстий ведущего диска (B) не совместится с соответствующим отверстием в корпусе редуктора.

3. Вставьте стопорный штифт (С) в отверстие,

чтобы зафиксировать выходной вал.

4. Установите лезвие для травы (D), опорный

колпак (Е) и опорный фланец (F) на выходной вал. (Pис. 37)

5. Убедитесь, что ведущий диск и опорный фланец

правильно входят в центральное отверстие лезвия для травы. (Pис. 28)

6. Установите гайку (G).

7. Затяните гайку торцевым гаечным ключом.

Держите ручку торцевого ключа рядом с защитным щитком. Затяните гайку в направлении, противоположном направлению вращения режущего оборудования. Затяните ее моментом 35-50 Нм. (Pис. 38) Снятие лезвия для травы

1. Разместите редуктор изделия на ровной

поверхности, чтобы обеспечить правильное снятие лезвия.

2. Вставьте стопорный штифт (С) в отверстие на

валу, чтобы зафиксировать вал.

3. Снимите гайку (G).

4. Снимите опорный фланец (F), опорный колпак (E)

и лезвие для травы (D) с выходного вала. (Pис. 37) Установка петли для подвешивания

1. Установите петлю для подвешивания между

стрелками на задней рукоятке и петельной рукоятке. (Pис. 39) Примечание: Не размещайте петлю для подвешивания или петельную рукоятку на

2. Отрегулируйте петлю для подвешивания для

обеспечения балансировки изделия и удобства его использования. 1858 - 005 - 05.10.2023 411Эксплуатация

ПРЕДУПРЕЖДЕНИЕ: Перед эксплуатацией изделия внимательно изучите раздел техники безопасности. Подключение аккумулятора к

ПРЕДУПРЕЖДЕНИЕ: Используйте с данным изделием только оригинальные аккумуляторы Husqvarna.

1. Убедитесь, что аккумулятор полностью заряжен.

2. Вставьте аккумулятор в держатель аккумулятора

на изделии. При фиксации аккумулятора на месте слышится щелчок. (Pис. 40) ВНИМАНИЕ: Если аккумулятор не вставляется в держатель без усилий, аккумулятор установлен неправильно. Это может привести к повреждению изделия.

3. Убедитесь, что аккумулятор установлен

Перед началом эксплуатации

• Проверьте рабочую зону, тип участка, наклон рельефа, наличие посторонних предметов, например, камней, веток и ям.

• Проведите тщательный осмотр изделия.

• Проведите проверку безопасности и процедуры технического и сервисного обслуживания, приведенные в данном руководстве.

• Проверьте правильность установки и целостность всех кожухов, щитков, рукояток и режущего оборудования.

• Осмотрите нож для травы и убедитесь, что на зубьях или около центрального отверстия ножа нет трещин. В случае повреждения ножа замените его. (Pис. 41)

• Осмотрите опорный фланец на наличие трещин. В случае повреждения опорного фланца замените его. (Pис. 42)

• Убедитесь, что снять контргайку вручную невозможно. Фиксирующее усилие контргайки должно составлять не менее 1,5Н·м. Убедитесь, что момент затяжки составляет 35–50 Н·м. (Pис. 43)

• Осмотрите кожух режущего оборудования на наличие повреждений и трещин. Замените кожух режущего оборудования, если он поврежден или имеет трещины. (Pис. 44)

• Осмотрите триммерную головку на наличие повреждений и трещин. Замените триммерную головку, если она была подвержена удару или имеет трещины. Рабочее положение

• Держите изделие обеими руками.

• Держите изделие с правой стороны от тела.

• Режущее оборудование должно находиться ниже

• Изделие всегда должно быть прикреплено к

• Не приближайте части тела к горячим поверхностям.

• Не приближайте части тела к режущему оборудованию. Регулировка оснастки

1. Наденьте оснастку.

2. Прикрепите оснастку к петле для подвешивания.

3. Отрегулируйте длину оснастки так, чтобы петля

для подвешивания была на уровне правого

1. Нажмите и удерживайте нажатой кнопку запуска,

пока не загорится зеленый светодиодный индикатор. (Pис. 45)

2. Используйте курок для управления скоростью.

Ограничение максимальной скорости с помощью кнопки выбора режима Изделие имеет кнопку выбора режима. С помощью кнопки выбора режима оператор может ограничить максимальную скорость. Кнопка выбора режима позволяет переключаться между 3 уровнями скорости. Более низкий уровень увеличивает время работы изделия. Используйте уровень 1 и уровень 2, если для работы не требуется максимальная скорость/полная мощность. Если условия работы требуют использования максимальной скорости/ полной мощности, выберите уровень 3. Не используйте уровень выше, чем необходимо для выполнения работы.

1858 - 005 - 05.10.20231. Нажмите кнопку выбора режима, чтобы установить ограничение максимальной скорости. При активации данной функции загорается белый светодиодный индикатор. (Pис. 46)

2. Нажмите кнопку выбора режима еще раз, чтобы

выбрать следующий уровень скорости. Функция автоматической остановки Изделие оснащено функцией отключения, которая выключает изделие, когда оно не используется. Отскакивание ножа Отскакивание ножа — это резкое движение изделия в сторону с силой. Отскакивание происходит, когда лезвие для травы ударяется о прочный предмет, не поддающийся резке, или зацепляет его. В случае отскакивания изделие или оператор могут быть отброшены в любом направлении. Существует риск получения травмы оператором или посторонними наблюдателями. В местах, где затруднен обзор разрезаемого материала, риск отскакивания возрастает. Не разрезайте материал областью ножа, показанной на рисунке серым цветом. Частота вращения и движение ножа могут вызвать отскакивание. Риск отскакивания возрастает с увеличением толщины разрезаемой ветки. (Pис. 47) Подрезка травы с помощью лезвия

1. Лезвия и ножи для травы не должны

использоваться для срезания стволов.

2. Лезвие для травы предназначено для всех видов

высокой или грубой травы.

3. Производите кошение маятниковым движением

из стороны в сторону, движение справа налево будет рабочим движением, а движение слева направо — возвратным. Лезвие должно срезать траву своим левым краем (между 8 и 12 часами).

4. Если немного наклонить лезвие влево при

подрезке, срезанная трава будет укладываться ровными рядами, что облегчит ее сгребание.

5. Старайтесь работать в одном ритме. Стойте

устойчиво, поставив стопы ног на некотором расстоянии друг от друга. После возвратного движения передвиньтесь вперед и опять встаньте в устойчивое положение.

6. Опорная чашка должна слегка касаться земли.

Она предохраняет лезвие от контакта с землей.

7. Чтобы уменьшить риск закручивания материала

вкруг лезвия, всегда работайте на полной скорости и старайтесь не проходить по уже срезанной траве при возвратном движении.

8. Перед тем, как начать собирать срезанную

траву, остановите двигатель, снимите оснастку и разместите изделие на земле. Триммерная стрижка газонов головкой триммера Подравнивание травы

1. Держите триммерную головку чуть выше земли

под наклоном. (Pис. 48) Не прижимайте триммерный корд к траве.

2. При кошении травы вблизи предметов

установите скорость на 80%. (Pис. 49) Кошение травы

1. При кошении травы держите триммерный корд

параллельно земле. (Pис. 50)

2. Не прижимайте триммерную головку к земле. Это

может привести к повреждению изделия и грунта.

3. Не допускайте постоянного контакта триммерной

головки с землей, это может повредить триммерную головку.

4. Для скашивания травы перемещайте изделие из

стороны в сторону на полной скорости. (Pис.

51) Убедитесь, что триммерный корд расположен

параллельно земле. Уборка травы Воздушный поток от вращающейся лески триммера можно использовать для очистки участка от скошенной травы.

1. Держите головку триммера вместе с леской

параллельно земле, не касаясь ее.

2. Включите полные обороты.

3. Перемещайте триммер из стороны в сторону и

очистите участок от скошенной травы. ПРЕДУПРЕЖДЕНИЕ:

избежание разбалансировки и вибраций на рукоятках каждый раз при установке новой лески триммера очищайте кожух головки триммера. Кроме того, проверяйте другие детали головки триммера и при необходимости очищайте

1. Отпустите курок или предохранитель нажатия

2. Нажмите кнопку остановки. (Pис. 45)

3. Нажмите кнопки извлечения аккумулятора и

снимите аккумулятор с изделия. (Pис. 52) 1858 - 005 - 05.10.2023 413Техническое обслуживание

ПРЕДУПРЕЖДЕНИЕ: Перед выполнением обслуживания прибора необходимо ознакомиться и понять раздел безопасности. График технического обслуживания ПРЕДУПРЕЖДЕНИЕ: Перед проведением технического обслуживания извлеките аккумулятор. Ниже приведен перечень обязательных работ по техническому обслуживанию изделия. 414 1858 - 005 - 05.10.2023Техническое обслуживание Еже-

Очистите внешние детали изделия сухой тряпкой. Не используйте воду. X Проверьте исправность и отсутствие повреждений кнопки запуска/останов-

Убедитесь, что курок и предохранитель нажатия курка работают надлежа- щим образом.

Убедитесь, что все органы управления исправны и не повреждены. X Рукоятки должны быть сухими и чистыми, без следов масла и смазки. X Проверьте режущее оборудование на наличие повреждений. Если режу- щее оборудование повреждено, замените его.

Проверьте кожух режущего оборудования или нож на наличие поврежде- ний. Если кожух режущего оборудования или нож поврежден, замените его.

Проверьте затяжку винтов и гаек. X Убедитесь, что кнопки извлечения аккумулятора исправны и фиксируют ак- кумулятор в изделии.

Проверьте аккумулятор на наличие повреждений. X Убедитесь, что аккумулятор заряжен. X Проверьте исправность и отсутствие повреждений зарядного устройства аккумулятора.

Проверьте подвесное кольцо на наличие повреждений. X Убедитесь, что контргайка режущего оборудования затянута правильно. X Проверьте, что чехол для транспортировка ножа не поврежден и может быть правильно установлен.

Осмотрите все провода, муфты и соединения. Проверьте их на наличие повреждений или загрязнений.

Убедитесь, что зубчатая передача правильно заполнена смазкой, см.

нические данные на стр. 417 . В противном случае используйте смазку для зубчатых передач Husqvarna.

Убедитесь, что воздухозаборник двигателя не засорен. Продуйте воздухоз- аборник сжатым воздухом.

Проверьте соединения между аккумулятором и изделием. Проверьте сое- динение между аккумулятором и зарядным устройством.

Очистка изделия, аккумулятора и зарядного устройства

1. После использования очистите изделие сухой

2. Очистите аккумулятор и зарядное устройство

сухой тканью. Направляющие аккумулятора должны быть очищены от грязи.

3. Перед установкой аккумулятора в зарядное

устройство или изделие убедитесь, что клеммы аккумулятора и зарядного устройства не загрязнены. Заточка ножа и лезвия для травы ПРЕДУПРЕЖДЕНИЕ: Остановите изделие и извлеките аккумулятор. Используйте защитные

1858 - 005 - 05.10.2023 415• Правильную процедуру заточки ножа и лезвия для травы см. в инструкциях, поставляемых вместе с режущим оборудованием.

• Для сохранения балансировки все кромки должны быть заточены одинаково.

• Используйте плоский напильник с односторонним узором. (Pис. 53) ПРЕДУПРЕЖДЕНИЕ: Всегда утилизируйте поврежденные ножи. Не пытайтесь выпрямить изогнутый или перекошенный нож для его повторного использования. Смазка зубчатой передачи

1. Снимите режущее оборудование.

2. Установите изделие с пробкой смазочного

отверстия в крайнее верхнее положение.

3. Снимите пробку смазочного отверстия. (Pис. 54)

4. Посмотрите в смазочное отверстие и поверните

приводной вал. Смазка (A) должна быть на одном уровне с верхней частью зубьев шестерни (B). (Pис. 55)

5. Если уровень смазки слишком низкий, заполните

зубчатую передачу подходящей смазкой: Husqvarna. Медленно заливайте смазку для зубчатых передач, проворачивая при этом приводной вал, до надлежащего уровня (B). ВНИМАНИЕ: Неправильное количество смазки может привести к повреждению зубчатой передачи.

6. Установите пробку смазочного отверстия.

Поиск и устранение неисправностей Пользовательский интерфейс Проблема Возможные неисправности Возможные действия Светодиодный индикатор акку- мулятора мигает оранжевым Низкое напряжение аккумуля-

Зарядите аккумулятор. Светодиодный индикатор ошибки мигает красным Перегрузка. Режущее оборудование заклинено. Оста- новите изделие. Извлеките аккумулятор. Очистите режущее оборудование от по- сторонних материалов. Отклонение температуры. Дайте изделию остыть. Курок и кнопка запуска нажи- маются одновременно. Отпустите курок, и изделие запустится. Изделие не запускается Разъемы аккумулятора загряз-

Очистите разъемы аккумулятора сжатым воздухом или мягкой щеткой. Светодиодный индикатор ошибки горит красным Требуется сервисное обслужи- вание изделия. Обратитесь в сервисный центр. Транспортировка, хранение и утилизация Транспортировка и хранение

• Входящие в комплект литий-ионные аккумуляторы соответствуют требованиям законодательства в отношении опасных товаров.

• Соблюдайте особые требования к упаковке и этикеткам для коммерческих перевозок, в том числе третьими лицами и экспедиторами.

• Перед отправкой/транспортировкой изделия обратитесь к человеку, прошедшему специальную подготовку по работе с опасными материалами. Соблюдайте все применимые государственные нормативы.

• При помещении аккумулятора в упаковку заклейте лентой открытые контакты. Плотно упакуйте аккумулятор для предотвращения его

416 1858 - 005 - 05.10.2023• Перед хранением или транспортировкой аккумулятор необходимо извлекать из изделия.

• Храните аккумулятор и зарядное устройство в сухом помещении, не подверженном воздействию влаги и низких температур.

• Не допускается хранение аккумулятора в местах, где возможно возникновение статического электричества. Нельзя хранить аккумулятор в металлической коробке.

• Храните аккумулятор при температуре в диапазоне 5-25°C/ 41-77°F, вдали от прямых солнечных лучей.

• Храните зарядное устройство для аккумулятора при температуре в диапазоне 5-45°C/ 41-113°F, вдали от прямых солнечных лучей.

• Используйте зарядное устройство только при температуре окружающей среды в диапазоне 5-40°C/ 41-104°F.

• Перед помещением аккумулятора на длительное хранение зарядите его до 30-50%.

• Храните зарядное устройство в сухом закрытом

• Храните аккумулятор отдельно от зарядного устройства. Не позволяйте притрагиваться к оборудованию детям и другим лицам, не имеющим соответствующего разрешения. Храните оборудование в месте, которое можно

• Перед помещением изделия на длительное хранение очистите его от загрязнений и проведите полное обслуживание.

• Во избежание травм или повреждений во время транспортировки и хранения изделия используйте транспортировочные щитки.

• Надежно закрепляйте изделие на время транспортировки. Утилизация аккумулятора, зарядного устройства и изделия Символы на изделии или упаковке изделия указывают на то, что изделие запрещается утилизировать как бытовые отходы. Изделие необходимо передать в пункт переработки электрического и электронного оборудования. Это поможет предотвратить отрицательное воздействие на окружающую среду и здоровье людей. Свяжитесь с местными органами власти, службой по утилизации бытовых отходов или дилером для получения дополнительной информации о том, как направить изделие на вторичную переработку. Технические данные Технические данные 325iRJ Электродвигатель Тип двигателя BLDC (бесщеточный, постоянного тока), 36 В Частота вращения выходного вала, об/мин 5800 Ширина кошения, мм 420

Вес без аккумулятора, оснастки и режущего оборудования, кг 3,1 Излучение шума

Уровень мощности звука, измеренный, дБ(A) 93 Уровень мощности звука, гарантированный, L

Излучение шума в окружающую среду измеряется как мощность звука (LWA) согласно директиве ЕС 2000/14/EC. Указанный уровень мощности звука для изделия измерен с оригинальным режущим обо- рудованием, создающим самый высокий уровень шума. Разница между гарантированной и измерен- ной мощностью звука заключается в том, что гарантированная мощность звука включает результаты измерений как диапазон и их отклонение для изделий одной и той же модели согласно директиве 2000/14/EC. 1858 - 005 - 05.10.2023 417325iRJ Уровни шума

Эквивалентный уровень звукового давления на уровне уха пользовате- ля, измеренный согласно ISO 22868, дБ(A): С триммерной головкой (оригинальной) 84 Уровни вибрации

Уровни вибрации на рукоятках, измерены согласно ISO 22867, м/с

С триммерной головкой (оригинальной), спереди / сзади, м/с

2,1/ 2,0 С ножом для травы, спереди / сзади, м/с

3,0 / 2,5 Рекомендованные аккумуляторы Аккумулятор BLi 200 Тип Литий-ионный Емкость аккумулятора, А·ч 5,2 Номинальное напряжение, В 36 Масса, кг (фунт) 1,3 (2,9) Рекомендованные зарядные устройства Зарядное устройство QC330 Входное напряжение, В 100-240 Частота, Гц 50-60 Мощность, Вт 330

Указанные данные об уровне звукового давления изделия имеют типичный статистический разброс (стандартное отклонение) 3 дБ(А) и были измерены с оригинальным оборудованием, дающим самый высокий уровень шума.

Указанные данные об уровне вибрации имеют типичный статистический разброс (стандартное откло- нение) 2 м/с

. Для сравнения уровней вибрации изделий с аккумулятором и ДВС используйте калькуля- тор вибрации: https://www.husqvarna.com/uk/services-solutions/vibration-calculator/. 418 1858 - 005 - 05.10.2023Принадлежности Принадлежности Одобренные принадлежности Тип принадлежности Кожух режущего оборудования,

Центральное отверстие в лезвиях/ножах, Ø 25,4 мм Резьба выходного вала M10 Лезвие для травы/нож для травы Multi 255-3 (Ø 255, 3 зубца) 536 17 43-01 Grass 255-4 (Ø 255, 4 зубца) 536 17 43-01 Триммерная головка T35, T35x (витой триммерный корд Whisper, Ø 2,0–2,4 мм) 536 17 43-01 Опорная чашка Фиксированная 1858 - 005 - 05.10.2023 419Декларация о соответствии Декларация соответствия требованиям ЕС Мы, компания Husqvarna AB, SЕ-561 82 Huskvarna, Швеция, тел.: [phone], с полной ответственностью заявляем, что изделие: Описание Аккумуляторная травокосилка / триммер Марка Husqvarna Тип / Модель 325iRJ Идентификация Серийные номера начиная с 2023 года и далее полностью соответствует следующим директивам и нормативам ЕС: Директива/Норма-

2006/42/EC "О механическом оборудовании" 2014/30/EMC "Об электромагнитной совместимости" 2011/65/EU "Об ограничении содержания вредных веществ" 2000/14/EC "Об излучении шума от оборудования, размещенного вне помещения" а также требованиям следующих стандартов и/или технических регламентов: EN 62841-1:2015/ AC:2015, EN 62841-4-4 (IEC 62841-4-4:2020), EN 61000-6-1:2007 (Immunity), EN 61000-6-3:2007/ A1:2011/AC:2012 (Emission). Организация RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden осуществила добровольную типовую проверку в соответствии с приложением IX Директивы 2006/42/EC. № сертификата: SEC/23/2580. Notified body: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden также заверила соответствие приложению VI Директивы совета 2000/14/EC. Информацию по излучению шума см. в разделе Технические данные на стр. 417

2. Зубчаста передача
