Тип продукта	Насадка-щетка (кусторезная щетка)
Марка	Husqvarna
Модель	BR600
Ширина щетки	597 мм (23,5 дюйма)
Диаметр щетки	270 мм (10,6 дюйма)
Вес (только насадка)	5,3 кг
Питание	Работает с бензиновым или аккумуляторным моторным блоком (например, 325iLK)
Назначение	Чистка дорожек, асфальтированных дорог и аналогичных поверхностей
Уровень звуковой мощности (бензин)	106 дБ(А) измеренный, 110 дБ(А) гарантированный
Уровень звукового давления (бензин)	94 дБ(А) на уровне ушей
Уровень звуковой мощности (аккумулятор)	90 дБ(А) измеренный
Уровень звукового давления (аккумулятор)	80 дБ(А) на уровне ушей
Вибрация (бензин) – передняя/задняя рукоятки	3,7 / 6,2 м/с²
Вибрация (аккумулятор) – левая/правая	3,3 / 3,1 м/с²
Основные материалы	Сталь, усиленный пластик, резина (рукоятки)
Обслуживание	Регулярно проверяйте щетки, заменяйте при повреждении; смазывайте воздушный фильтр на бензиновых моделях
Очистка	Очищайте после каждого использования; перед очисткой выключайте двигатель
Безопасность – требуемое оборудование	Средства защиты слуха, очки, перчатки, нескользящие ботинки, облегающая одежда
Безопасное расстояние	Минимум 15 м от людей и животных
Запасные части	Доступны у авторизованных дилеров Husqvarna (щетки, штифты, грязезащитные щитки)
Ремонтопригодность	Сложное обслуживание доверяйте специализированной мастерской
В комплекте	Стопорные штифты, грязезащитный щиток, соединитель вала
Соответствие	CE, UKCA; соответствует директивам 2006/42/EC, 2000/14/EC, 2011/65/EU

Часто задаваемые вопросы - BR600 HUSQVARNA

Как установить насадку на силовой блок?

Прижмите вал барабана к приводному валу редуктора, совместите отверстия для штифта, вставьте стопорный штифт. Затем установите ролик щетки на вал и закрепите его сборочным штифтом. Подробные шаги смотрите в руководстве к базовому изделию.

Какое защитное снаряжение следует носить?

Всегда носите сертифицированные средства защиты слуха, защитные очки, перчатки, нескользящие ботинки и облегающую прочную одежду. При наличии пыли рекомендуется респиратор.

Как чистить щетку?

Выключите двигатель и отсоедините свечу зажигания (бензин) или извлеките аккумулятор. Используйте неметаллический инструмент для удаления застрявшей травы и мусора. Во время чистки проверяйте состояние щеток.

Какое безопасное расстояние необходимо соблюдать?

Держите расстояние не менее 15 метров (50 футов) между пользователем и любыми другими людьми или животными. Немедленно остановите изделие, если кто-то приблизится.

Можно ли использовать эту насадку с аккумуляторным блоком?

Да, насадка BR600 совместима с силовыми блоками Husqvarna, предназначенными для этой цели, например, с моделью 325iLK. Следуйте инструкциям в руководстве к моторному агрегату.

Что делать, если щетка чрезмерно вибрирует?

Немедленно остановите изделие, отключите источник питания и осмотрите щетку. Проверьте, нет ли повреждений, трещин или неправильной фиксации. При необходимости замените и затяните все крепления.

Как заменить изношенные щетки?

Демонтируйте сборочные штифты, снимите старые ролики и установите новые щетки, выполнив процедуру сборки в обратном порядке. Используйте только оригинальные детали Husqvarna.

Можно ли использовать насадку под дождем?

Нет, никогда не используйте изделие в непогоду (дождь, туман, сильный ветер). Работайте только в сухую погоду для обеспечения безопасности и предотвращения скольжения.

Как хранить щетку?

Подвесьте щетку в сухом и чистом месте. Перед длительным хранением тщательно очистите ее и выполните все рекомендуемые операции по обслуживанию.

Где найти запасные части?

Запасные части (щетки, штифты, грязезащитные щитки) доступны у авторизованных дилеров Husqvarna и в ремонтных мастерских. Всегда используйте оригинальные детали.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BR600 HUSQVARNA

Описание на продукта

Приспособления за безопасност по приставката

Описание Приставка	четка
Марка Husqvarna
Тип/модел BR600
Идентификация Серийни номера от 2022 и нататьк

Номер на сертификат: SEC/15/2412

Huskvarna, 2022-03-29

Shu=Jhu###

Эксплуатация.... 179

Техническое обслуживание....180

Транспортировка, хранение и утилизация......181

Технические данные....181

Декларация соответствия.... 183

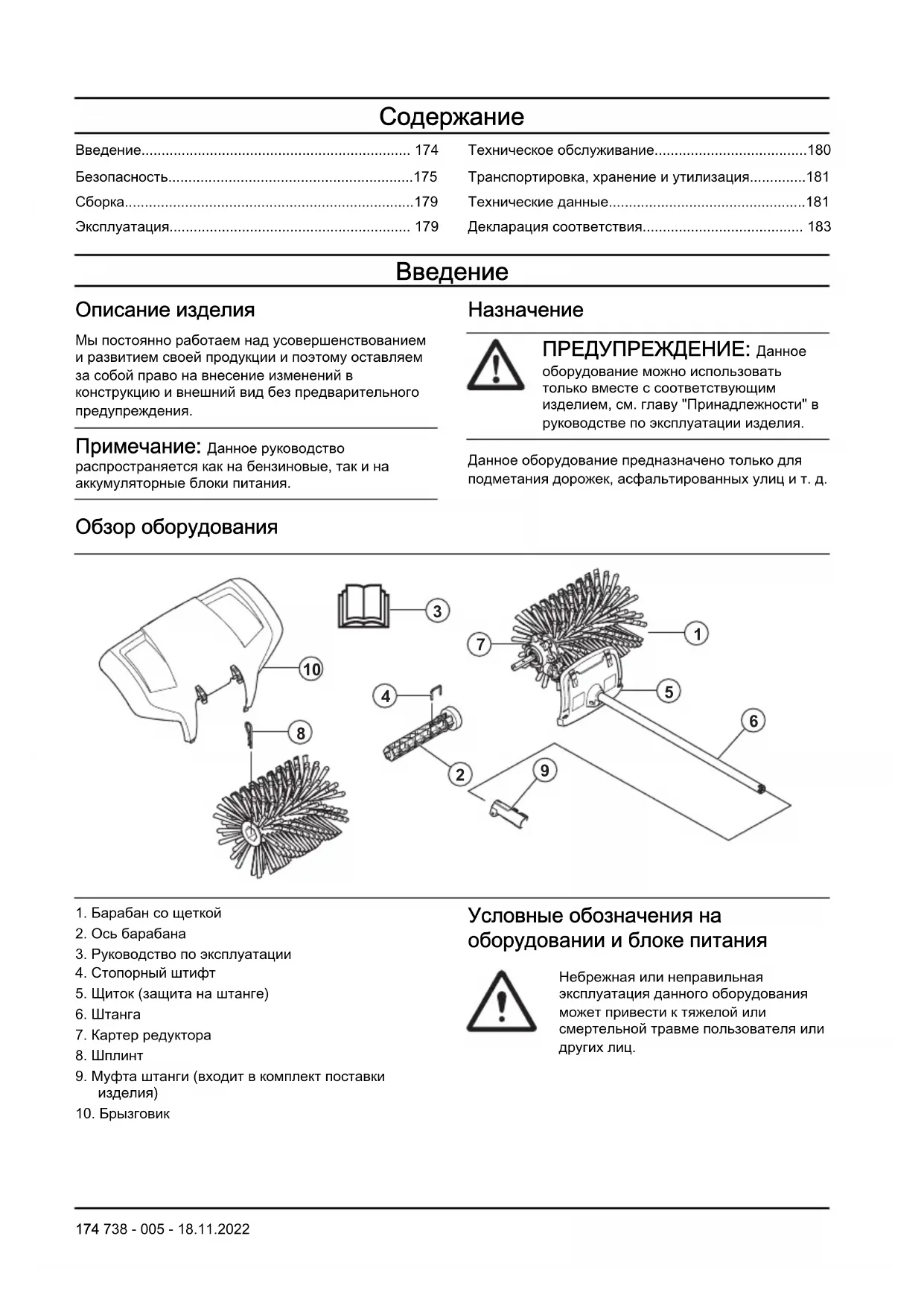

Введение

Описание изделия

Мы постоянно работаетем над усовершенствованием и развитием своей продукции и поэтому оставляем за собой право на внесение изменений в конструкцию и внешний вид без предварительного предупреждения.

Примечание: Данное руководство распространяется как на бензиновые, так и на аккумуляторные блоки питания.

Назначение

ПРЕДУПРЕЖДЕНИЕ: Данное оборудование можно использовать только вместе с соответствующим изделием, см. главу "Принадлежности" в руководстве по эксплуатации изделия.

Данное оборудование предназначено только для подметания дорожек, асфальтированных улиц и т. д.

Обзор оборудования

1. Барабан со щеткой
2. Ось барабана
3. Руководство по эксплуатации
4. Стопорный штифт
5. Щиток (защита на штанге)
6. Штанга
7. Картер редуктора
8. Шплинт
9. Муфта штанги (входит в комплект поставки изделия)
10. Брызговик

Условные обозначения на оборудовании и блоке питания

Небрежная или неправильная эксплуатация данного оборудования может привести к тяжелой или смертельной травме пользователя или других лиц.

Перед началом работы с оборудованием внимательно прочитайте руководство по эксплуатации и убедитесь, что понимаете приведенные инструкции.

Используйте одобренные средства защиты органов слуха. Используйте одобренные средства защиты глаз. При работе в условиях, которые могут привести к появлению пыли, используйте респиратор.

Данное оборудование отвечает требованиям соответствующих директив ЕС.

Данное изделие соответствует действующим директивам Великобритании.

Вращающиеся части. Держите руки и ноги на безопасном расстоянии. Стрелка указывает направление вращения.

Всегда пользуйтесь рекомендованными защитными перчатками.

Надевайте прочные ботинки с нескользящей подошвой.

Берегитесь отлетающих предметов и рикошетов.

Пользователь должен следить за тем, чтобы во время работы в радиусе 15 м от изделия не было людей и животных. Если на одном участке работают несколько человек, необходимо обеспечить между ними безопасное расстояние не менее 15 м. Во время работы оборудования может случайно отбрасывать предметы, которые могут отскочить обратно. Это может привести к серьезным повреждениям глаз, если не использовать рекомендованные средства защиты.

Посторонние лица и животные должны находиться на расстоянии не менее 15 м от работающего изделия.

Держите все части тела на безопасном расстоянии от нагретых поверхностей изделия.

Табличка с уровнем эмиссии шума в окружающую среду в соответствии с директивами и нормативами Европейского союза, Великобритании и законодательством Нового Южного Уэльса "Регламент 2017 года по защите окружающей среды (контроль уровня шума)". Гарантированный уровень мощности звука изделия указан в разделе Технические данные на стр. 181 и на табличке.

Примечание: Другие символы/наклейки на оборудовании нанесены согласно специальным требованиям к сертификации, которые действуют в определенных странах.

Безопасность

Инструкции по технике безопасности

Предупреждения, предостережения и примечания используются для выделения особо важных пунктов руководства по эксплуатации.

ПРЕДУПРЕЖДЕНИЕ:

Используется, когда несоблюдение инструкций руководства может привести к травмам или смерти оператора или находящихся рядом посторонних лиц.

ВНИМАНИЕ: Используется, когда несоблюдение инструкций руководства может привести к повреждению изделия и/или принадлежности, других материалов или прилегающей территории.

Примечание: Используется для предоставления дополнительных сведений о конкретной ситуации.

Общие инструкции по технике безопасности

ПРЕДУПРЕЖДЕНИЕ: Прежде

чем приступить к эксплуатации оборудования, обязательно прочитайте следующие инструкции по технике безопасности.

• Перед началом работы с оборудованием внимательно прочитайте руководство по эксплуатации и убедитесь, что понимаете приведенные здесь инструкции.
- Эти инструкции дополняют инструкции, поставляемые с самим изделием. В отношении прочих операций см. инструкцию по эксплуатации изделия.
- Ни при каких обстоятельствах не допускается внесение изменений в первоначальную конструкцию оборудования без разрешения производителя. Запрещается использовать оборудование, если существует вероятность, что в его конструкцию внесены изменения другими лицами; всегда используйте оригинальные принадлежности. Внесение неразрешенных изменений и/или использование неразрешенных принадлежностей может привести к тяжелой травме или смерти оператора или других лиц.

Прочитайте все инструкции

ПРЕДУПРЕЖДЕНИЕ: При использовании садовых инструментов с электрическим приводом необходимо всегда следовать основным мерам предосторожности в целях снижения риска возникновения пожара, поражения электрическим током и получения травмы, включая следующие правила:

Инструкции по технике безопасности во время эксплуатации

ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступить к эксплуатации изделия.

• Примите меры по предотвращению самопроизвольного запуска при сборке, проверке и/или выполнении технического обслуживания. Если изделие работает на бензине, снимите колпачок свечи зажигания со свечи зажигания. Если изделие работает от аккумулятора, извлеките аккумулятор.

• Иногда трава и камни могут застрять в зубцах. На время очистки обязательно остановите (электро-)двигатель.

• Остерегайтесь отбрасываемых предметов. Всегда носите защитные очки. Запрещается наклоняться над барабаном со щеткой. Камни, мусор и пр. могут попасть в глаза и привести к слепоте или к серьезным травмам.
• Редуктор может нагреться во время работы и оставаться горячим некоторое время. Это создает риск получения ожога при контакте.
• Крепко держите изделие во время запуска.
• Несмотря на то что барабаны со щетками вращаются меньшим усилием, чем, например, ножи газонокосилки, следует избегать материалов, которые при отбрасывании могут стать причиной травмы или повреждения оборудования.
• Запрещено использовать изделие в ситуации, в которой вы не сможете позвать на помощь при несчастном случае.
• Используйте изделие строго по назначению.
• Работа с изделием лиц в состоянии усталости или алкогольного опьянения, а также лиц, принимающих лекарства, воздействующие на зрение, реакцию или координацию, не допускается.
• Запрещается пользоваться изделием при неблагоприятных погодных условиях, таких как сильный холод, жара или влажность.
• Запрещается пользоваться неисправным инструментом. Регулярно проверяйте состояние защитных приспособлений и проводите техобслуживание в соответствии с инструкциями настоящего руководства. Любые операции по ремонту и сервису, прямо не описанные в данном руководстве, выполняются только в мастерской квалифицированными специалистами. См. инструкции в разделе "Техническое обслуживание".
• Ни в коем случае не разрешайте детям пользоваться изделием.
• Ни в коем случае не позволяйте использовать изделие посторонним лицам, не убедившись сначала в том, что они прочитали и поняли содержание руководства по эксплуатации.

• Держите посторонних на расстоянии. Дети, животные, наблюдатели и помощники должны находиться в безопасной зоне на расстоянии 15 м от места выполнения работ. Если кто-нибудь подойдет ближе, немедленно остановите изделие.
  • В случае возникновения ситуации, в которой вы почувствуете неуверенность относительно дальнейшей работы с изделием, обратитесь за консультацией к специалисту. Свяжитесь со своим дилером или мастерской по обслуживанию.

• Не пытайтесь решить какую-либо задачу, если считаете, что она находится за пределами ваших возможностей.

• Следите за происходящим вокруг, чтобы посторонние люди или животные не могли оказаться в зоне действия оборудования или повлиять на управление изделием.
• При использовании защитных наушников обращайте внимание на предупреждающие сигналы или крики. Снимайте наушники сразу после остановки (электро-)двигателя.
• Запрещается использовать изделие в плохих погодных условиях, таких как густой туман, сильный дождь, резкий ветер, низкие температуры и т. д. Работа в плохую погоду сильно утомляет и вызывает дополнительный риск, например, от скользкого грунта.
• Убедитесь, что вы можете двигаться и стоять безопасно.

• Перед перемещением изделие необходимо выключить.
- Не опускайте изделие на землю при работающем (электро-)двигателе, за исключением случаев, когда его хорошо видно.
- Всегда держите изделие обеими руками. Держите инструмент сбоку.
- Убедитесь, что при работающем (электро-)двигателе ваши руки и ноги не находятся рядом со щеткой.
- При отключении (электро-)двигателя держите руки и ноги на расстоянии от щетки до ее полной остановки.
• В случае сильной вибрации остановите изделие. Если изделие работает на бензине, отсоедините провод высокого напряжения от свечи зажигания. Если изделие работает от аккумулятора, извлеките аккумулятор. Проверьте изделие на наличие повреждений. При наличии повреждений выполните необходимый ремонт.

Средства индивидуальной защиты

ПРЕДУПРЕЖДЕНИЕ: В

обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступить к эксплуатации изделия.

• Каждый раз при работе с изделием следует использовать одобренные средства индивидуальной защиты. Средства индивидуальной защиты не могут полностью исключить риск получения травмы, но при несчастном случае они снижают тяжесть травмы. За помощью по правильному выбору оборудования обращайтесь к дилеру.
• Следует пользоваться одобренными защитными наушниками с достаточным уровнем подавления шума. Продолжительное воздействие шума может повлечь неизлечимое ухудшение слуха.

- Пользуйтесь проверенными средствами защиты глаз. При использовании защитной маски следует пользоваться также одобренными защитными очками. Под одобренными защитными очками подразумеваются очки, отвечающие требованиям стандарта ANSI Z87.1 для США или EN 166 для стран EC.

- При необходимости надевайте перчатки, например, при закреплении, проверке или очистке режущего оборудования.

- Пользуйтесь защитными ботинками со стальным носком и нескользкой подошвой.

• Надевайте одежду из прочного материала. Всегда надевайте длинные прочные брюки и верхнюю одежду с длинными рукавами. Запрещается надевать свободную одежду, которая может зацепиться за ветви или кустарник. Не надевайте ювелирные украшения, шорты, сандалии и не ходите босиком. Зафиксируйте волосы выше уровня плеч.

- Средства оказания первой помощи всегда должны быть под рукой.

Защитные устройства на оборудовании

ПРЕДУПРЕЖДЕНИЕ: Прежде

чем приступить к эксплуатации оборудования, обязательно прочитайте следующие инструкции по технике безопасности.

Данный раздел содержит информацию о защитных приспособлениях оборудования, его назначении, а также проверках и техническом обслуживании, которое необходимо выполнять для обеспечения его правильной работы. См. указания в разделе Обзор оборудования на стр. 174, где приведено расположение этих деталей на оборудовании.

Срок службы оборудования может быть сокращен, а риск несчастных случаев увеличен, если техническое обслуживание оборудования не выполняется надлежащим образом, а обслуживание и/или ремонт выполнены непрофессионалом. Дополнительную информацию можно получить у ближайшего дилера по обслуживанию.

ПРЕДУПРЕЖДЕНИЕ: Ни в коем

случае не пользуйтесь оборудованием с неисправными защитными приспособлениями. Техобслуживание и проверка защитных приспособлений должны выполняться так, как это описано в данном разделе. Если в результате этих проверок оборудования обнаружены неисправности, немедленно обратитесь к специалисту для выполнения ремонта.

ПРЕДУПРЕЖДЕНИЕ: Для

обслуживания и ремонта изделия

требуется специальная подготовка. Это особенно относится к защитным приспособлениям изделия. При обнаружении одной или нескольких неисправностей (см. перечень проверок ниже) в обязательном порядке обратитесь в сервисный центр. При приобретении любой нашей продукции вы гарантированно получаете доступ к профессиональной помощи по ремонту и обслуживанию. Если изделие было приобретено у дилера, не имеющего сервисного центра, узнайте у него адрес ближайшего сервисного центра.

Инструкции по технике безопасности во время технического обслуживания

ПРЕДУПРЕЖДЕНИЕ: Всегда останавливайте изделие, прежде чем приступить к техническому обслуживанию оборудования. Соблюдайте осторожность, поскольку оборудование может продолжать вращаться даже после отпускания рычага дросселя/переключателя. Убедитесь, что оборудование полностью остановилось. Если изделие работает на бензине, отсоедините провода высокого напряжения от свечи зажигания. Если изделие работает от аккумулятора, извлеките аккумулятор.

• Перед началом работы проверьте целостность изделия. Замените поврежденные детали.
- Проверьте целостность и надежность крепления всех щитков и кожухов. Проверьте все гайки и винты.
- Если изделие работает на бензине, убедитесь в отсутствии утечек топлива.
- Убедитесь, что барабаны со щетками не повреждены, не имеют трещин или других дефектов.

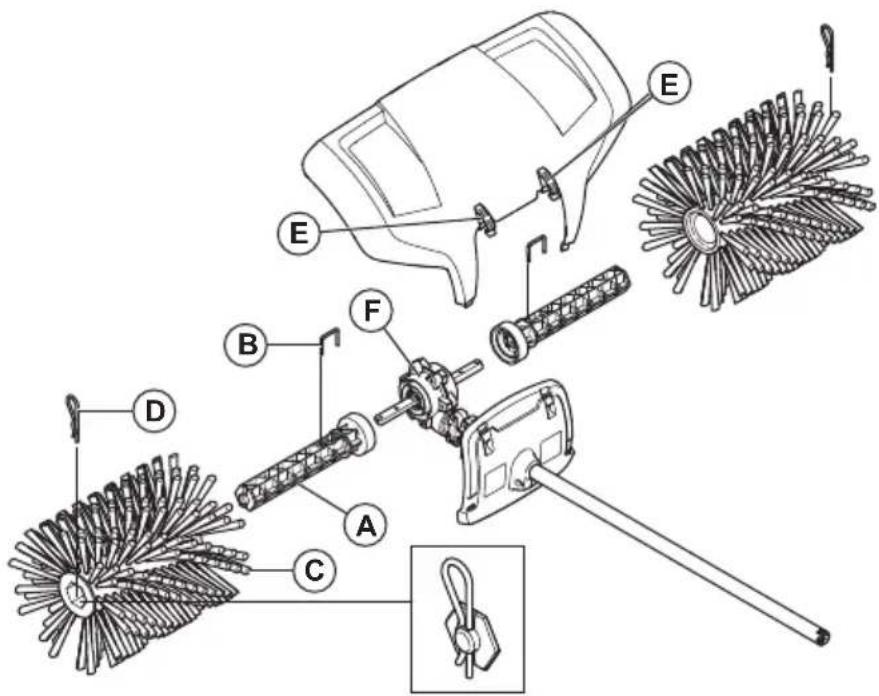

Установка оборудования

1. Нажмите на одну из осей барабана (A), чтобы установить ее на один из двух выходных валов со стороны корпуса редуктора (F). При необходимости поверните ось барабана так, чтобы отверстие для штифта совпало с соответствующим отверстием в ведущем вале.
2. Закрепите вал ролика стопорным штифтом (В).
3. Установите один из роликов щетки (С) на вал в сборе. Нажмите на ролик до упора.

4. Закрепите ролик на валу шпилькой (D). При сборке слегка вдавливайте конец.

5. Повторите эти действия для сборки оси и ролика на противоположной стороне.

6. Установите брызговик с помощью пружинных фиксаторов (E).

Примечание: Инструкции по установке принадлежностей на основное устройство см. в руководстве по эксплуатации основного устройства.

Эксплуатация

Эксплуатация оборудования

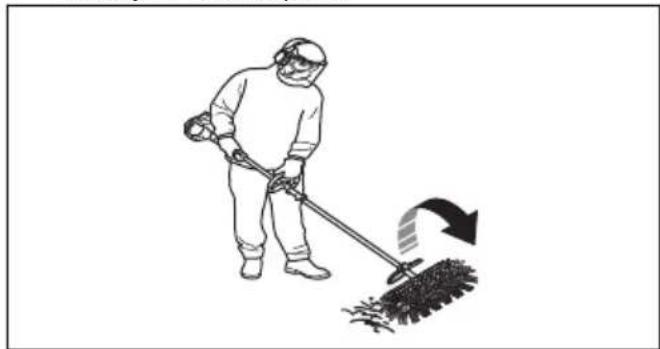

1. Запустите изделие на полной (или почти максимальной) мощности/скорости, поставив щетку на поверхность.

Примечание: Поднимать щетку или удерживать ее над землей во время работы очень тяжело, и в этом нет необходимости.

1. При очистке узких поверхностей, например дорожек, изделие можно настроить так, чтобы оно отбрасывало материал прямо перед вами. При работе на более широких поверхностях необходимо устанавливать машину под углом для того, чтобы полосы материала формировались сбоку. Полосы, состоящие из легких материалов, можно собирать в один ряд или штабель для дальнейшего удаления. Иногда для удаления твердых или сыпучих материалов требуется располагать их в несколько полос.

1. Для очистки труднодоступных углов снимите брызговик, ослабьте соединение и поверните насадку на пол-оборота.

ПРЕДУПРЕЖДЕНИЕ: Таким образом, мусор будет отбрасываться назад в направлении пользователя. При работе в реверсивном режиме включайте более низкую скорость. Соблюдайте осторожность во избежание спотыкания.

1. Устанавливайте небольшой рабочий угол к поверхности. Слишком большой рабочий угол может означать, что щетка перемещается по направлению к вам и вы можете потерять контроль над ней.

Техническое обслуживание

Введение

Ниже приведены некоторые общие инструкции по техническому обслуживанию. Для получения дополнительной информации обратитесь в сервисную мастерскую.

Техническое обслуживание оборудования

ВНИМАНИЕ: Оборудование

используется в загрязненных условиях. При эксплуатации изделия с бензиновым двигателем очень важно регулярно проводить техническое обслуживание воздушного фильтра. Для обеспечения надлежащей работы необходимо смазывать воздушный фильтр маслом. Инструкции по техническому обслуживанию см. в

руководстве по эксплуатации силового блока.

ПРЕДУПРЕЖДЕНИЕ: Во время работы изделия картер редуктора нагревается. Во избежание ожогов не касайтесь картера редуктора.

1. Убедитесь, что барабаны со щетками не вращаются при отпускании рычага дросселя/переключателя.

Транспортировка, хранение и утилизация

Транспортировка и хранение

При транспортировке оборудования на другом транспортном средстве в обязательном порядке используйте одобренные защитные устройства и следите за тем, чтобы оборудование было надежно закреплено.

Следите за тем, чтобы оборудование регулярно очищалось и чтобы перед его продолжительным хранением было выполнено полное обслуживание.

Технические данные

Технические данные изделий, работающих на бензине

Щетинная щетка BR600
Ширина барабана со щеткой, мм 597
Диаметр барабана со щеткой, мм 270
Масса
Масса, кг 5,3
Излучение шума ^109
Уровень мощности звука, измеренный, дБ (А) 106
Уровень мощности звука, гарантированный LWA, дБ (А) 110
Уровни шума ^110
Эквивалентный уровень давления звука на уровне уха пользователя, измеренный согласно EN ISO 22868, дБ(А):	94
Вибрация ^111
Эквивалентный уровень вибрации ( a_hv,eq ) на ручках, измеренный согласно ISO 22867, м/с ^2
Передняя/задняя ручки 3,7/6,2

Технические данные изделий, работающих от аккумулятора

325iLK + насадка-щетинная щетка BR600
Ширина барабана со щеткой, мм 597
Диаметр барабана со щеткой, мм 270
Масса
Масса, кг 2,3+5,3
Излучение шума ^112
Уровень мощности звука, измеренный, дБ (А) 90
Уровни шума ^113
Уровень давления звука на уровне уха пользователя, измеренный согласно ISO 22868, дБ(А):	80
Вибрация ^114
Уровни вибрации на ручках, измерены согласно EN 62841-1, м/с ^2
С соответствующим оборудованием (оригинальным), слева/справа 3,3/3,1

Декларация соответствия

Декларация соответствия требованиям ЕС

Мы, компания Husqvarna AB, SE-561 82

Huskvarna, Швеция, тел.: [phone], с полной

ответственностью заявляем, что изделие:

Описание Насадка-щетинная щетка

Марка Husqvarna

Тип / Модель BR600

Идентификация Серийные номера начиная с 2022 года и далее

полностью соответствует следующим директивам и нормативам EC:

Директива / Норматив	Описание
2006/42/EC "О механическом оборудовании"
2000/14/EC "Об излучении шума в окружающую среду"
2011/65/EU	"Об ограничении использования определенных опасных веществ в электрическом и электронном оборудовании"

а также требованиям следующих стандартов и/или технических регламентов: EN ISO 12100:2010, EN IEC 63000:2018

Организация RISE SMP Svenska Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden осуществила добровольную типовую проверку от имени компании Husqvarna AB.

Номер сертификата: SEC/15/2412

Huskvarna, 2022-03-29

141400, Московская обл., Г. Химки, ул. Ленинградская, владение 39, строение 6, здание II этаж 4, помещение ОВ02_04, телефон горячей линии 8-800-200-1689

$$ \mathrm {S h o t} = \mathrm {J h u l a n} $$

Стефан Холмберг (Stefan Holmberg), директор отдела разработок, управление технологиями, Husqvarna AB

Ответственный за техническую документацию

CE

Obsah

Úvod.... 184

Оригинальные инструкции

Pôvodné pokyny

Izvirna navodila

Bruksanvisning i original

Orijinal talimatlar

原始说明
