Tipo di prodotto	Accessorio spazzola (decespugliatore a spazzola)
Marca	Husqvarna
Modello	BR600
Larghezza della spazzola	597 mm (23,5 pollici)
Diametro della spazzola	270 mm (10,6 pollici)
Peso (solo accessorio)	5,3 kg
Alimentazione	Funziona con motore a benzina o batteria (ad es. 325iLK)
Uso previsto	Spazzolatura di vialetti, strade asfaltate e superfici simili
Livello di potenza sonora (benzina)	106 dB(A) misurato, 110 dB(A) garantito
Livello di pressione acustica (benzina)	94 dB(A) all'altezza delle orecchie
Livello di potenza sonora (batteria)	90 dB(A) misurato
Livello di pressione acustica (batteria)	80 dB(A) all'altezza delle orecchie
Vibrazioni (benzina) – maniglie anteriori/posteriori	3,7 / 6,2 m/s²
Vibrazioni (batteria) – sinistra/destra	3,3 / 3,1 m/s²
Materiali principali	Acciaio, plastica rinforzata, gomma (maniglie)
Manutenzione	Controllare regolarmente le spazzole, sostituire se danneggiate; lubrificare il filtro dell'aria sui modelli a benzina
Pulizia	Pulire dopo ogni utilizzo; spegnere il motore prima della pulizia
Sicurezza – equipaggiamento richiesto	Cuffie antirumore, occhiali, guanti, stivali antiscivolo, vestiti aderenti
Distanza di sicurezza	15 m minimo da persone e animali
Parti di ricambio	Disponibili presso i rivenditori autorizzati Husqvarna (spazzole, perni, paraspruzzi)
Riparabilità	Affidare la manutenzione complessa a un'officina specializzata
Accessori forniti	Perni di bloccaggio, paraspruzzi, raccordo albero
Conformità	CE, UKCA; conforme alle direttive 2006/42/CE, 2000/14/CE, 2011/65/UE

Domande frequenti - BR600 HUSQVARNA

Come montare l'accessorio sul gruppo motore?

Premere l'albero del tamburo contro l'albero motore del carter dell'ingranaggio, allineare i fori del perno, inserire il perno di bloccaggio. Quindi posizionare il rullo della spazzola sull'albero e fissarlo con un perno di montaggio. Fare riferimento al manuale del prodotto base per i passaggi dettagliati.

Quale equipaggiamento di protezione devo indossare?

Indossare sempre cuffie antirumore omologate, occhiali protettivi, guanti, stivali antiscivolo e vestiti resistenti aderenti. Si consiglia una maschera respiratoria in caso di polvere.

Come pulire la spazzola?

Spegnere il motore e scollegare la candela (benzina) o rimuovere la batteria. Utilizzare un attrezzo non metallico per rimuovere erba e detriti incastrati. Controllare lo stato delle spazzole durante la pulizia.

Quale distanza di sicurezza bisogna rispettare?

Mantenere una distanza di almeno 15 metri (50 piedi) tra l'utente e qualsiasi altra persona o animale. Arrestare immediatamente il prodotto se qualcuno si avvicina.

Posso utilizzare questo accessorio con un gruppo a batteria?

Sì, l'accessorio BR600 è compatibile con i gruppi motore Husqvarna progettati per questo uso, come il modello 325iLK. Seguire le istruzioni del manuale dell'unità motrice.

Cosa fare se la spazzola vibra eccessivamente?

Arrestare immediatamente il prodotto, scollegare la fonte di alimentazione e ispezionare la spazzola. Verificare che non sia danneggiata, incrinata o mal fissata. Sostituirla se necessario e serrare tutti i fissaggi.

Come sostituire le spazzole usurate?

Smontare i perni di montaggio, rimuovere i vecchi rulli e installare spazzole nuove seguendo la procedura di montaggio inversa. Utilizzare solo parti originali Husqvarna.

L'accessorio può essere utilizzato sotto la pioggia?

No, non utilizzare mai il prodotto in condizioni meteorologiche avverse (pioggia, nebbia, vento forte). Lavorare solo con tempo asciutto per garantire la sicurezza ed evitare scivolamenti.

Come riporre la spazzola?

Appendere la spazzola in un luogo asciutto e pulito. Prima di un deposito prolungato, pulirla accuratamente ed eseguire tutte le operazioni di manutenzione consigliate.

Dove trovare le parti di ricambio?

Le parti di ricambio (spazzole, perni, paraspruzzi) sono disponibili presso i rivenditori autorizzati Husqvarna e le officine di riparazione. Utilizzare sempre parti originali.

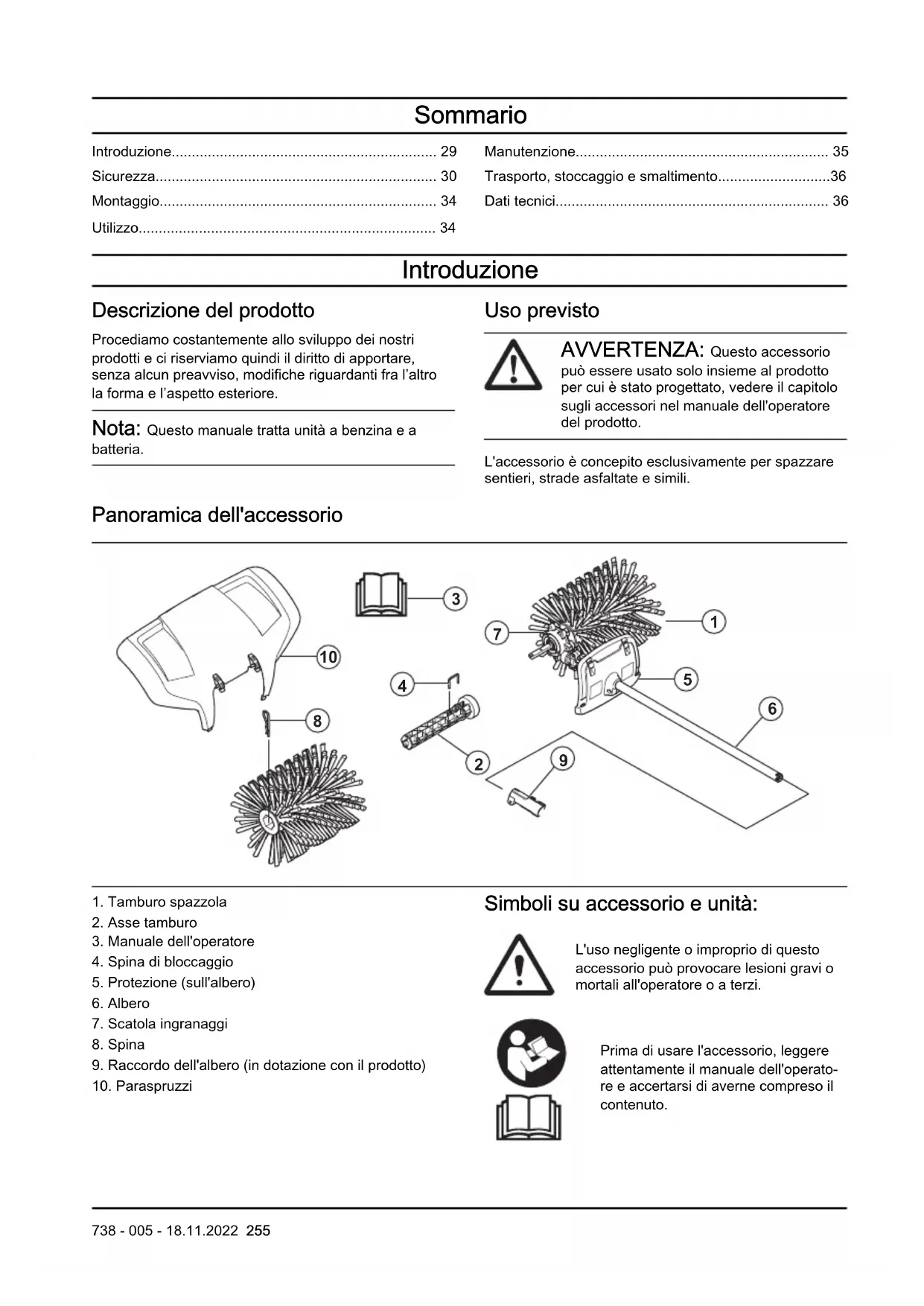

MANUALE UTENTE BR600 HUSQVARNA

Trasporto, stoccaggio e smaltimento....36

Dati tecnici.... 36

Introduzione

Descrizione del prodotto

Procediamo costantemente allo sviluppo dei nostri prodotti e ci riserviamo quindi il diritto di apportare, senza alcun preavviso, modifiche riguardanti fra l'altro la forma e l'aspetto esteriore.

Nota: Questo manuale tratta unità a benzina e a batteria.

Uso previsto

AVVERTENZA: Questo accessorio può essere usato solo insieme al prodotto per cui è stato progettato, vedere il capitolo sugli accessori nel manuale dell'operatore del prodotto.

L'accessorio è concepito esclusivamente per spazzare sentieri, strade asfaltate e simili.

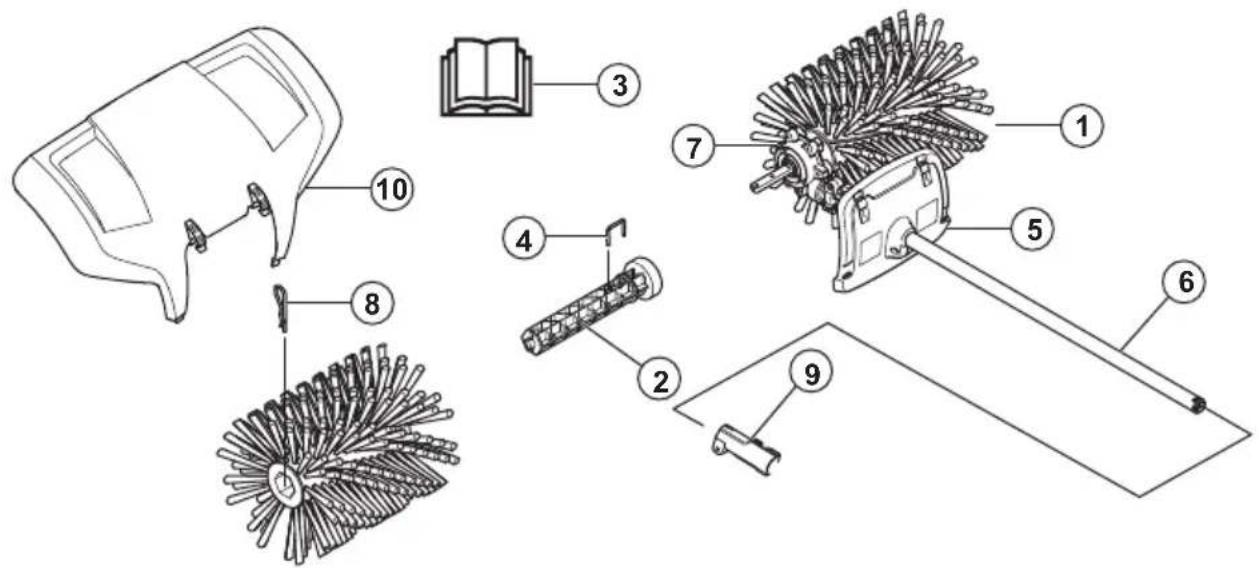

Panoramica dell'accessorio

1. Tamburo spazzola
2. Asse tamburo
3. Manuale dell'operatore
4. Spina di bloccaggio
5. Protezione (sull'albero)
6. Albero
7. Scatola ingranaggi
8. Spina
9. Raccordo dell'albero (in dotazione con il prodotto)
10. Paraspruzzi

Simboli su accessorio e unità:

L'uso negligente o improprio di questo accessorio può provocare lesioni gravi o mortali all'operatore o a terzi.

Prima di usare l'accessorio, leggere attentamente il manuale dell'operatore e accertarsi di averne compreso il contenuto.

Usare cuffie protettive omologate. Utilizzare protezioni per gli occhi omologate. Utilizzare una mascherina se esiste il rischio di inalare la polvere.

Tenersi a una distanza minima di 15 m / 50 ft da persone e animali quando il prodotto è in funzione.

Parti rotanti. Tenere lontani mani e piedi. La freccia indica la direzione di rotazione.

Tenere le parti del corpo lontano dalle superfici roventi.

Utilizzare sempre guanti protettivi omologati.

Nota: I restanti simboli/decalcomanie applicati sull'accessorio riguardano particolari requisiti necessari per ottenere la certificazione in alcuni mercati.

Usare stivali robusti e antisdrucciolo.

Pericolo di proiezione di oggetti e particelle.

L'operatore deve assicurarsi che non vi siano persone o animali a una distanza inferiore a 15 m. Quando più operatori lavorano nello stesso luogo, mantenere una distanza di sicurezza di almeno 15 m. L'accessorio può ur-tare violentemente oggetti che possono rimbalzare, causando seri danni agli occhi se non vengono usati i dispositivi di sicurezza consigliati.

I gas di scarico del motore di questo prodotto contengono sostanze chimiche ritenute dallo Stato della California causa di cancro, difetti congeniti o altri danni al sistema riproduttivo.

Sicurezza

Definizioni di sicurezza

I simboli di avvertenza e cautela e le note vengono utilizzati per evidenziare le parti importanti del manuale dell'operatore.

AVVERTENZA: Utilizzato se è presente un rischio di lesioni o morte dell'operatore o di passanti nel caso in cui le istruzioni del manuale non vengano rispettate.

ATTENZIONE: Utilizzato se è presente un rischio di danni al prodotto e/p all'accessorio, ad altri materiali oppure alla zona adiacente nel caso in cui le istruzioni del manuale non vengano rispettate.

Nota: Utilizzato per fornire ulteriori informazioni necessarie in una determinata situazione.

Istruzioni di sicurezza generali

AVVERTENZA: Leggere le seguenti istruzioni di sicurezza prima di utilizzare l'accessorio.

• Prima di usare l'accessorio, leggere attentamente il manuale dell'operatore e accertarsi di averne compreso il contenuto.
• Queste istruzioni integrano le istruzioni fornite con il prodotto. Per altre procedure, fare riferimento alle istruzioni di funzionamento per il prodotto.
• Evitare assolutamente di modificare la versione originale dell'accessorio senza l'autorizzazione del fabbricante. Non utilizzare un accessorio che sembra essere stato modificato da altri e utilizzare sempre gli accessori originali. Modifiche e/o accessori non autorizzati possono causare gravi lesioni personali o mortali all'operatore o a terzi.

Leggere tutte le istruzioni

AVVERTENZA: Quando si utilizzano attrezzature elettriche da giardino, occorre sempre seguire le istruzioni di sicurezza di base indicate di seguito per ridurre il rischio di incendio, scossa elettrica e lesioni personali:

Altre informazioni sulla sicurezza

• Evitare ambienti pericolosi: non utilizzare l'attrezzatura in ambienti umidi o bagnati.
  • Non utilizzare sotto la pioggia.
• Tenere i bambini lontani: tutti i visitatori devono essere tenuti a distanza dall'area di lavoro.
• Indossare abiti idonei: non indossare abiti troppo ampi o gioielli. Potrebbero rimanere impigliati nelle parti in movimento. L'uso di guanti di gomma e calzature robuste è consigliato quando si lavora all'aperto. Indossare una cuffia protettiva per raccogliere i capelli lunghi.
• Utilizzare occhiali protettivi: utilizzare sempre una mascherina protettiva in ambienti polverosi.

• Utilizzare l'attrezzatura giusta; non utilizzare l'attrezzatura per lavori diversi da quelli per cui è stata progettata.

• Evitare l'avviamento accidentale: non trasportare l'apparecchio collegato alla rete elettrica con il dito sull'interruttore. Accertarsi che l'interruttore sia spento quando si collega l'attrezzatura.

• Non forzare l'attrezzatura: svolgerà meglio il lavoro, con minori rischi di lesioni, se usata alla velocità per cui è stata progettata.
• Non sporgersi: assumere una posizione sicura e mantenere sempre l'equilibrio.
• Prestare attenzione: concentrarsi sull'attività che si sta svolgendo. Usare il buon senso. Non utilizzare l'attrezzatura quando si è stanchi.
• Riporre l'attrezzatura al coperto quando non viene utilizzata; conservarla al chiuso in un luogo asciutto, elevato o chiuso con una serratura, fuori dalla portata dei bambini.
• Effettuare la manutenzione dell'attrezzatura con cautela: mantenere il bordo tagliente affilato e pulito per garantire prestazioni ottimali e ridurre il rischio di lesioni. Seguire le istruzioni per la lubrificazione e la sostituzione degli accessori. Mantenere la mani asciutte, pulite e prive di olio e grasso.
• Controllare le parti danneggiate: prima di continuare a utilizzare l'attrezzatura, controllare attentamente la protezione o un'altra parte danneggiata per stabilire che funzioni correttamente e svolga la funzione per cui è stata concepita. Verificare che le parti in movimento siano allineate e fissate correttamente, che non vi siano parti o supporti rotti e controllare eventuali condizioni che potrebbero comprometterne il funzionamento. Una protezione o un'altra parte danneggiata deve essere adeguatamente riparata o sostituita da un'officina autorizzata salvo diversamente indicato nel presente manuale.

Istruzioni di sicurezza per l'utilizzo

AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Assicurarsi di evitare l'avviamento accidentale durante l'assemblaggio, il controllo e/o gli interventi di manutenzione. Se si dispone di un prodotto a benzina, scollegare il cappuccio dalla candela. Se si dispone di un prodotto azionato a batteria, rimuovere la batteria.
• A volte l'erba e i sassi possono rimanere intrappolati nei denti. Fermare sempre il motore/motorino durante la pulizia.
• rischio di oggetti volanti. Usare sempre protezione per gli occhi. Non piegare mai il tamburo della spazzola. C'è la possibilità di essere colpiti a un occhio da un sasso, un ramo o altri oggetti sollevatisi dal terreno, con conseguenze anche molto gravi, quali cecità o altre lesioni.
• L'ingranaggio può riscaldarsi molto durante l'uso e può restare caldo per qualche minuto dopo

lo spegnimento della macchina. Il contatto può implicare il rischio di ustioni.

- Tenere fermo il prodotto saldamente durante l'avviamento.

- Sebbene i tamburi della spazzola non abbiano la stessa forza delle lame di un rasaerba, si dovrebbe evitare ad esempio di lavorare con materiali che possono causare lesioni personali o danni durante l'espulsione.

- Non utilizzare il prodotto se non si è certi di poter chiedere aiuto in caso d'infortunio.

• Non utilizzare il prodotto per scopi diversi da quelli previsti.

- Non usare il prodotto in condizioni di stanchezza o sotto l'effetto si alcool o medicinali in grado di compromettere il proprio stato psichico e il controllo dei propri atti.

- Non usare mai il prodotto in condizioni climatiche estreme come temperature molto basse o clima estremamente caldo e/o umido.

- Non usare mai un prodotto difettoso. Eseguire i controlli di sicurezza e attenersi alle istruzioni di manutenzione e riparazione riportate nel presente manuale. Alcuni interventi devono essere eseguiti da personale specializzato. Vedere le istruzioni alla sezione Manutenzione.

• Non permettere che il prodotto sia utilizzato da bambini.

- Non consentire mai ad altri l'utilizzo del prodotto senza accertarsi che abbiano letto e capito il contenuto del manuale dell'operatore.

- Mantenere distanti i non addetti ai lavori. Bambini, animali, assistenti e anche eventuali spettatori devono sempre essere tenuti ad una distanza di sicurezza di 15 metri durante il lavoro. Arrestare immediatamente l'unità nel caso qualcuno si avvicini.

- Se si è incerti riguardo a come procedere, rivolgersi a un esperto. Contattare il proprio rivenditore o l'officina di assistenza.

- Evitare qualsiasi lavoro per il quale non ci si sente sufficientemente qualificati.

- Osservare l'ambiente circostante per escludere il rischio che persone o animali vengano a contatto con la macchina o ne compromettano il controllo da parte vostra.

- Far sempre attenzione a segnali di allarme o chiamate quando si utilizzano le cuffie protettive. Togliere sempre le cuffie protettive immediatamente all'arresto del motore/motorino.

• Non utilizzare il prodotto in condizioni di tempo sfavorevoli, ad esempio nebbia, pioggia intensa, vento forte, freddo intenso, ecc. Lavorare con tempo cattivo è spesso stancante e comporta situazioni di rischio, come ad esempio il terreno scivoloso.

- Accertarsi di poter camminare e lavorare in sicurezza.

• Durante gli spostamenti spegnere il prodotto.
• Non poggiare il prodotto a motore/motorino acceso se non lo si può tenere d'occhio.
• Tenere sempre il prodotto con entrambe le mani. Tenere il prodotto lateralmente rispetto al corpo.
• Accertarsi che mani e piedi non tocchino la spazzola, a motore/motorino acceso.
• Una volta spento il motore/motorino, tenere mani e piedi lontani dalla spazzola fino al suo completo arresto.
• Se si verificano forti vibrazioni, spegnere il prodotto. Se si dispone di un prodotto azionato a benzina, togliere il cavo HT dalla candela. Se si dispone di un prodotto azionato a batteria, rimuovere la batteria. Accertarsi che il prodotto non sia danneggiato. Riparare eventuali guasti riscontrati.

Abbigliamento protettivo personale

AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Usare sempre abbigliamento protettivo personale omologato quando si utilizza il prodotto. L'uso di abbigliamento protettivo personale non elimina il rischio di lesioni, ma ne riduce la gravità in caso di incidente. Farsi consigliare dal rivenditore per la scelta dell'attrezzatura adatta.
• Usare cuffie protettive con effetto insonorizzante adeguato. Una lunga esposizione al rumore può comportare lesioni permanenti all'udito.

- Utilizzare protezioni per gli occhi omologate. Con l'uso della visiera è necessario anche l'uso di occhiali protettivi omologati. Con il termine occhiali protettivi omologati si intendono occhiali che siano

conformi alle norme ANSI Z87.1 per gli USA o EN 166 per i paesi EU.

- Indossare guanti ove necessario, ad esempio per montare, ispezionare o pulire l'attrezzatura di taglio.

- Usare stivali protettivi con calotta in acciaio e suole antiscivolo.

- Indossare indumenti di tessuto resistente. Indossare sempre pantaloni lunghi e pesanti e maniche lunghe. Non indossare indumenti larghi che potrebbero impigliarsi nei ramoscelli e nei rami. Non indossare gioielli, pantaloni corti o sandali e non lavorare a piedi nudi. Raccogliere i capelli in modo sicuro sopra le spalle.

- Tenere a portata di mano il kit di primo soccorso.

Dispositivi di sicurezza sull'accessorio

AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare l'accessorio.

In questa sezione vengono presentati i dispositivi di sicurezza dell'accessorio, la loro funzione, il controllo e la manutenzione necessari per assicurarne un funzionamento ottimale. Vedere le istruzioni alla sezione Panoramica dell'accessorio alla pagina 29 per localizzare questi dispositivi sull'accessorio.

La durata dell'accessorio può ridursi e il rischio di incidenti aumentare se la manutenzione non viene eseguita correttamente e se l'assistenza e/o le riparazioni non vengono effettuate da personale qualificato. Per ulteriori informazioni, contattare il rivenditore con assistenza più vicino.

AVVERTENZA: Non utilizzare mai un accessorio con dispositivi di sicurezza difettosi. I dispositivi di sicurezza di sicurezza dell'accessorio vanno controllati e sottoposti a manutenzione secondo quanto descritto in questo capitolo. Se l'accessorio non supera tutti i controlli, contattare un'officina per le necessarie riparazioni.

AVVERTENZA: Tutte le riparazioni e l'assistenza del prodotto vanno eseguite da personale specializzato. Quanto detto vale in particolare per i dispositivi di sicurezza del prodotto. Se il prodotto non supera tutti i controlli sottoelencati, contattare l'officina autorizzata. L'acquisto di uno dei nostri prodotti garantisce l'assistenza di personale qualificato. Se non avete acquistato il prodotto presso un rivenditore con centro di assistenza, informatevi sull'ubicazione della più vicina officina autorizzata.

Istruzioni di sicurezza per la manutenzione

AVVERTENZA: Arrestare sempre il prodotto prima di effettuare la manutenzione dell'accessorio. Attenzione, l'accessorio può continuare a muoversi anche quando l'acceleratore o la leva di comando viene rilasciata. Assicurarsi che l'accessorio si sia arrestato completamente. Se si dispone di un prodotto azionato a benzina, togliere i cavi HT dalla candela. Se si dispone di un prodotto azionato a batteria, rimuovere la batteria.

• Controllare l'intero prodotto prima di iniziare il lavoro Sostituire le parti danneggiate.
• Controllare che tutte le protezioni e i coperchi siano in sede e fissati correttamente. Esaminare tutti i dadi e le viti.
• Se si dispone di un prodotto azionato a benzina, accertarsi che non vi siano perdite di carburante.

- Controllare che i tamburi della spazzola siano integri e non presentino crepe o altri danni.

Montaggio dell'accessorio

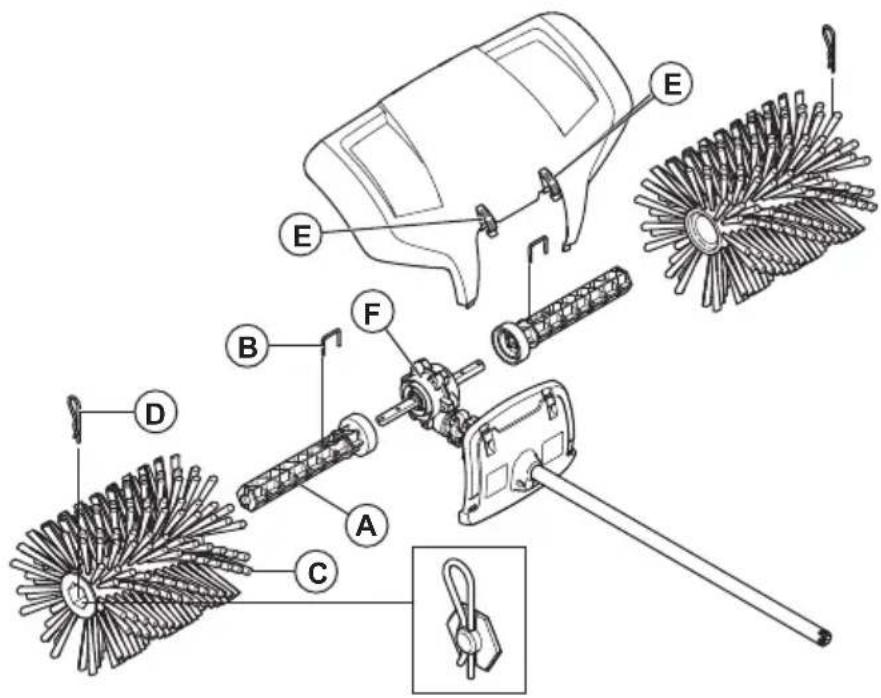

1. Premere uno dei due assi del tamburo (A) su uno dei due alberi di trasmissione in uscita dalla scatola degli ingranaggi (F). Ruotare l'asse del tamburo, se necessario, in modo che il foro del perno sia posizionato sul foro corrispondente dell'albero di trasmissione.

2. Fissare l'asta del rullo con la spina di bloccaggio (B).

3. Posizionare uno dei rulli della spazzola (C) sull'albero assemblato. Premere verso l'interno il rullo finché non si arresta.

4. Fissare il rullo sull'albero con una coppiglia (D). Premere leggermente l'estremità durante il montaggio.

5. Ripetere questi passaggi per montare l'asse e il rullo sul lato opposto.
6. Montare il paraspruzzi con i bottoni a pressione (E).

Nota: Per il montaggio degli accessori sul prodotto base, fare riferimento al relativo manuale.

Utilizzo

Utilizzo dell'accessorio

1. Far funzionare il prodotto a pieno regime o con l'acceleratore al massimo (o quasi) con la spazzola appoggiata alla superficie.

Nota: È faticoso e inutile sollevare o tenere la spazzola sopra la superficie durante il lavoro.

1. Durante la pulizia di superfici strette, come i sentieri, il prodotto può essere utilizzato in modo che getti i materiali davanti all'utente. Se si desidera lavorare su superfici più ampie, si potrebbe avere la necessità di lavorare ad angolo, in modo che i residui si accumulino lateralmente. I residui, compresi i materiali leggeri, possono essere raccolti in una fila o in un mucchio per la successiva rimozione mentre è probabile che materiali più voluminosi o duri debbano essere raccolti in numerosi cumuli.

1. Per accedere agli angoli, rimuovere il paraspruzzi e allentare l'attacco dell'accessorio e ruotare quest'ultimo di mezzo giro.

AVVERTENZA: I rifiuti verranno quindi gettati verso l'utente. Utilizzare una velocità inferiore quando si sposta il prodotto all'indietro e ricordare che è facile inciampare.

1. Mantenere un angolo di lavoro ridotto rispetto alla superficie. Un angolo di lavoro troppo grande significa che la spazzatrice tende a spostarsi verso l'utente e si rischia di perdere il controllo del prodotto.

Seguono alcuni consigli di manutenzione. Se avete bisogno di ulteriori informazioni contattate il servizio di assistenza.

Manutenzione dell'accessorio

ATTENZIONE: L'accessorio viene utilizzato in ambienti sporchi. Se si dispone di un prodotto a benzina, è molto importante eseguire regolarmente la manutenzione del filtro dell'aria. Il filtro dell'aria deve essere lubrificato con olio per funzionare in modo soddisfacente. Per le istruzioni di manutenzione, fare riferimento al manuale operatore del gruppo di potenza.

AVVERTENZA: Lavorando con il prodotto la scatola ingranaggi si riscalda.

Evitare di toccare la scatola ingranaggi per evitare ustioni.

1. Controllare che i tamburi della spazzola non girino quando viene rilasciato l'acceleratore o la leva di comando.

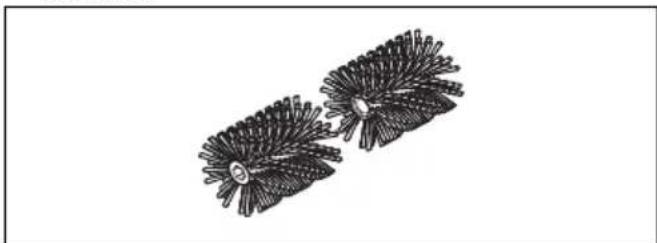

1. Controllare che i tamburi della spazzola non presentino danni o incrinature. Sostituire i tamburi della spazzola se necessario.

2. Appendere la spazzola quando non la si utilizza per lunghi periodi.

Trasporto, stoccaggio e smaltimento

Trasporto e rimessaggio

Se il trasporto dell'accessorio su un altro veicolo utilizzare sempre dei dispositivi di fissaggio e assicurarsi che l'accessorio sia fissato saldamente.

Accertarsi che l'accessorio sia ben pulito e che sia stato sottoposto a tutte le operazioni di assistenza prima di ogni rimessaggio a lungo termine.

Dati tecnici

Dati tecnici dei prodotti a benzina

Spazzola BR600
Larghezza del tamburo della spazzola, pollici/mm 23,5/597
Diametro del tamburo della spazzola, pollici/mm 10,6/270
Peso
Peso, lb/kg 11,7/5,3
Emissioni di rumore ^16
Livello acustico, misurato dB (A) 106
Livello acustico, garantito LWA dB(A) 110
Livelli di rumorosità ^17
Livello di pressione acustica equivalente rispetto all'udito dell'operatore, misurato in base alle norme EN ISO 22868, dB(A):	94
ambientali ^18
Livelli di vibrazione equivalenti ( a_hv,eq ) sulle impugnature, misurati in base alle norme ISO 22867, m/s ^2 :
Impugnature anteriori/posteriori 3,7 /6,2

Dati tecnici dei prodotti a batteria

325iLK + Accessorio con spazzola BR600
Larghezza del tamburo della spazzola, pollici/mm 23,5/597
Diametro del tamburo della spazzola, pollici/mm 10,6/270
Peso
Peso, lb/kg 5,1/2,3,+11,7/5,3
Livelli di rumorosità ^19
Livello di pressione acustica rispetto all'udito dell'operatore, misurato in base alle norme ISO 22868, dB(A):	80
ambientali ^20
Livelli di vibrazioni delle impugnature, misurati in base alla norma EN 62841-1, m/s ^2
Accessorio approvato (originale) in dotazione, sinistra/destra 3,3/3,1

Husqvarna®

www.husqvarna.com

Istruzioni originali
