Produkttyp	Borsttillbehör (borströjsare)
Märke	Husqvarna
Modell	BR600
Borstbredd	597 mm (23,5 tum)
Borstdiameter	270 mm (10,6 tum)
Vikt (endast tillbehör)	5,3 kg
Drivning	Fungerar med bensin- eller batteridriven motorblock (t.ex. 325iLK)
Avsedd användning	Borstning av uppfarter, asfalterade vägar och liknande ytor
Ljudnivå (bensin)	106 dB(A) uppmätt, 110 dB(A) garanterad
Ljudtrycksnivå (bensin)	94 dB(A) vid öronen
Ljudnivå (batteri)	90 dB(A) uppmätt
Ljudtrycksnivå (batteri)	80 dB(A) vid öronen
Vibrationer (bensin) - främre/bakre handtag	3,7 / 6,2 m/s²
Vibrationer (batteri) - vänster/höger	3,3 / 3,1 m/s²
Huvudsakliga material	Stål, förstärkt plast, gummi (handtag)
Underhåll	Kontrollera borstarna regelbundet, byt ut om skadade; smörj luftfiltret på bensinmodeller
Rengöring	Rengör efter varje användning; stäng av motorn före rengöring
Säkerhet - nödvändig utrustning	Hörselskydd, skyddsglasögon, handskar, halksäkra stövlar, åtsittande kläder
Säkerhetsavstånd	Minst 15 m från personer och djur
Reservdelar	Finns hos auktoriserade Husqvarna-återförsäljare (borstar, sprintar, stänkskydd)
Reparerbarhet	Komplicerat underhåll bör utföras av en specialiserad verkstad
Medföljande tillbehör	Låssprintar, stänkskydd, axelkoppling
Överensstämmelse	CE, UKCA; överensstämmer med direktiven 2006/42/EG, 2000/14/EG, 2011/65/EU

Vanliga frågor - BR600 HUSQVARNA

Hur monterar jag tillbehöret på drivblocket?

Tryck trumaxeln mot växellådans drivaxel, rikta in sprintöppningarna, sätt i låssprinten. Placera sedan borstrullen på axeln och fäst den med en montagesprint. Se basproduktens manual för detaljerade steg.

Vilken skyddsutrustning måste jag bära?

Bär alltid godkända hörselskydd, skyddsglasögon, handskar, halksäkra stövlar och åtsittande, slitstarka kläder. Andningsmask rekommenderas vid damm.

Hur rengör jag borsten?

Stäng av motorn och koppla bort tändstiftet (bensin) eller ta bort batteriet. Använd ett icke-metalliskt verktyg för att ta bort fastnat gräs och skräp. Kontrollera borstens skick under rengöringen.

Vilket säkerhetsavstånd måste hållas?

Håll ett avstånd på minst 15 meter (50 fot) mellan användaren och andra personer eller djur. Stanna omedelbart produkten om någon närmar sig.

Kan jag använda detta tillbehör med en batteridriven enhet?

Ja, BR600-tillbehöret är kompatibelt med Husqvarna-drivenheter avsedda för detta ändamål, som modell 325iLK. Följ instruktionerna i motorenhetens manual.

Vad gör jag om borsten vibrerar för mycket?

Stanna omedelbart produkten, koppla bort strömkällan och inspektera borsten. Kontrollera att den inte är skadad, sprucken eller felaktigt monterad. Byt ut den om det behövs och dra åt alla fästelement.

Hur byter jag ut slitna borstar?

Ta bort monteringssprintarna, ta bort de gamla rullarna och installera nya borstar enligt omvänd monteringsprocedur. Använd endast originaldelar från Husqvarna.

Kan tillbehöret användas i regn?

Nej, använd aldrig produkten i dåligt väder (regn, dimma, stark vind). Arbeta endast i torrt väder för att garantera säkerhet och undvika halka.

Hur förvarar jag borsten?

Häng borsten på en torr och ren plats. Före långtidsförvaring, rengör den noggrant och utför allt rekommenderat underhåll.

Var hittar jag reservdelar?

Reservdelar (borstar, sprintar, stänkskydd) finns hos auktoriserade Husqvarna-återförsäljare och reparationsverkstäder. Använd alltid originaldelar.

BRUKSANVISNING BR600 HUSQVARNA

Hold produktet minst 15 meter unna personer og dyr när du bruker det.

RISE SMP Svenska Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden har utført frivillig typekontroll på vegne av Husqvarna AB.

Sertifikatnummer: SEC/15/2412

Huskvarna, 2022-03-29

Transport, förvaring och kassering.... 208

Tekniska data.... 208

Försäkran om överensstämmelse...... 210

Introduktion

Produktbeskrivning

Vi arbetar ständigt med att vidareutveckla våra produkter och förbehåller oss därför rätten till ändringar beträffande bl.a. produkternas form och utseende utan föregående meddelande.

Notera: Den här bruksanvisningen omfattar både bensin- och batteridrivna kraftaggregat.

Avsedd användning

WARNING: Det här tillbehöret får endast användas tillsammans med den produkt det är avsett för. Mer information finns i avsnittet om tillbehör i användarhandboken för produkten.

Tillbehöret är endast konstruerat för borstning av gångar, asfaltsvägar och liknande.

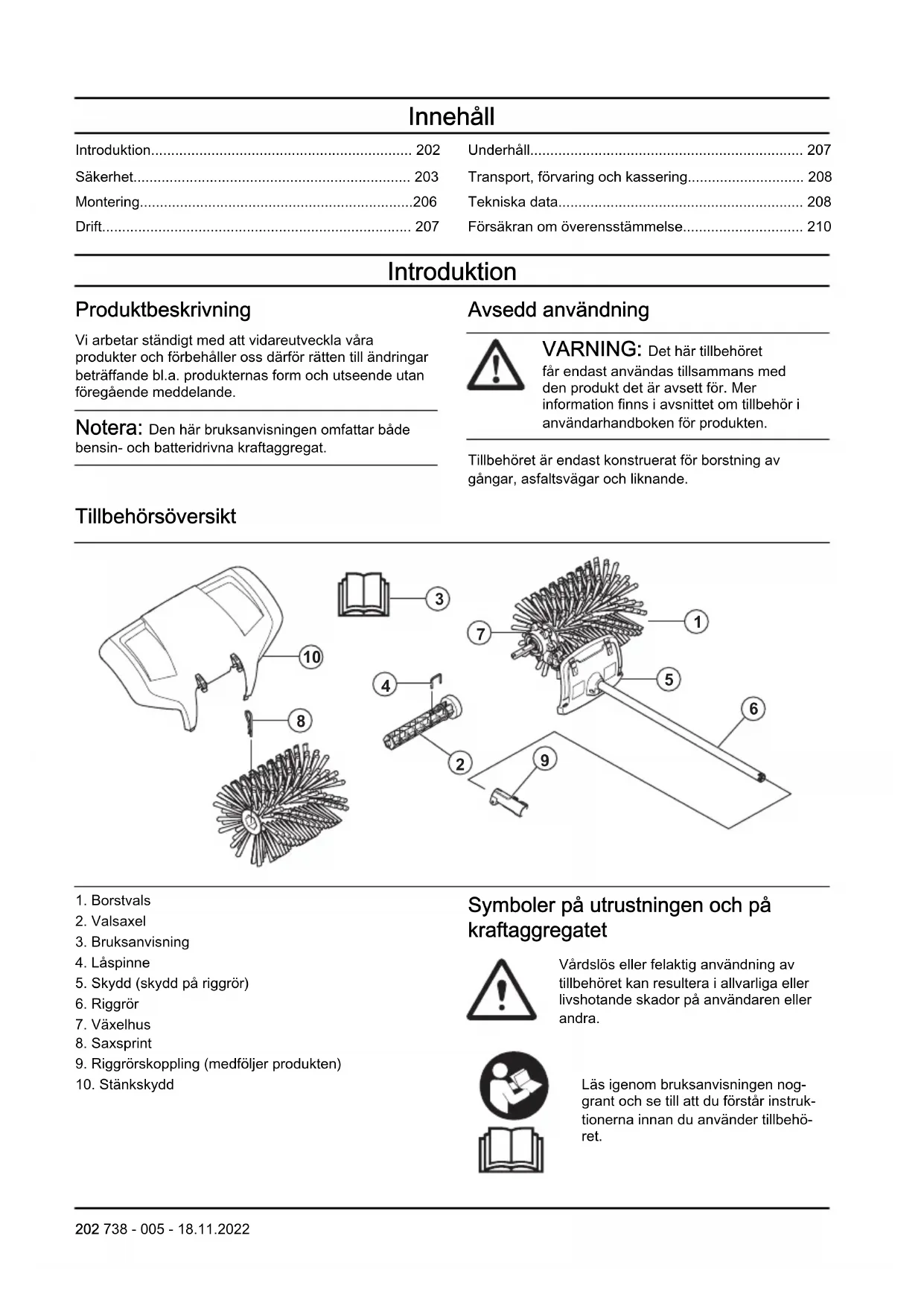

Tillbehörsöversikt

1. Borstvals
2. Valsaxel
3. Bruksanvisning
4. Låspinne
5. Skydd (skydd på riggrör)
6. Riggrör
7. Växelhus
8. Saxsprint
9. Riggrörskoppling (medföljer produkten)
10. Stänkskydd

Symboler på utrustningen och på kraftaggregatet

Vårdslös eller felaktig användning av tillbehöret kan resultera i allvarliga eller livshotande skador på användaren eller andra.

Läs igenom bruksanvisningen noggrant och se till att du förstår instruktionerna innan du använder tillbehöret.

Använd godkända hörselskydd. Använd godkänt ögonskydd. Använd en andningsmask när det finns risk för damm.

Utrustningen överensstämmer med gällande EG-direktiv.

Produkten överensstämmer med gällande brittiska direktiv.

Roterande delar. Akta händer och fötter. Pilen anger rotationsriktningen.

Använd alltid godkända skyddshandskar.

Använd halkfria och stadiga stövlar.

Varning för utslungade föremål och rikoschetter.

Användaren måste se till att inga människor eller djur kommer närma-re än 15 m. När flera användare ar-betar på samma plats måste ett sä- kerhetsavständ på minst 15 m hållas. Utrustningen kan våldsamt kasta iväg föremål som kan studsa tillbaka. Detta kan leda till allvarliga ögonskador om inte rekommenderad skydds-utrustning används.

Håll ett avständ på minst 15 m till personer och djur när du använder produkten.

Håll alla delar av din kropp borta från de heta ytorna.

Miljömärkning för bulleremission enligt direktiv och bestämmelser för EU och Storbritannien samt New South Wales-lagen "Protection of the Environment Operations (Noise Control) Regulation 2017". Produktens garanterade ljudeffektnivå anges i Tekniska data på sida 208 och på etiketten.

Notera: Övriga symboler/dekaler på tillbehöret avser specifika krav för certifieringar på vissa marknader.

Säkerhet

Säkerhetsdefinitioner

Varningar, försiktighetsåtgärder och anmärkningar används för att betona speciellt viktiga delar i bruksanvisningen.

WARNING: Används om det finns risk för skador eller dödsfall för föraren eller kringstående om anvisningarna i bruksanvisningen inte följs.

OBSERVERA: Används om det finns risk för skada på produkten och/ eller tillbehör, annat material eller det angränsande området om anvisningarna i bruksanvisningen inte följs.

Notera: Används för att ge mer information som är nödvändig i en viss situation.

Allmänna säkerhetsinstruktioner

WARNING: Läs varningsinstruktionerna nedan innan du använder tillbehöret.

• Läs igenom bruksanvisningen noggrant och se till att du förstår instruktionerna innan du använder tillbehöret.
• De här instruktionerna kompletterar de instruktioner som medföljde produkten. Övriga instruktioner finns i driftinstruktionerna för produkten.
• Tillbehörets ursprungliga utformning får inte under några omständigheter ändras utan tillstånd från tillverkaren. Använd inte ett tillbehör som verkar ha blivit ändrat av någon annan och använd alltid originaltillbehör. Icke auktoriserade ändringar och/eller tillbehör kan medföra allvarliga personskador eller dödsfall för föraren eller andra.

Läs alla instruktioner

WARNING: När eldrivna trädgårdsmaskiner används ska säkerhetsreglerna alltid följas för att minska risken för eld, elektriska stötar och personskada. Detta innefattar följande:

Säkerhetsinstruktioner för drift

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Se till att förhindra oavsiktlig start vid montering, kontroll eller underhåll. Om du har en bensindriven produkt drar du bort tändhatten från tändstiftet. Om du har en batteridriven produkt tar du bort batteriet.
• Ibland fastnar gräs eller stenar i knivarna. Stäng alltid av motorn före rengöring.
• Varning för utslungade föremål. Bär alltid skyddsglasögon. Luta dig aldrig över borstvalsen. Stenar, skräp m.m. kan kastas upp i ögonen och välla blindhet eller allvarliga skador.
• Under samt en stund efter användning kan växeln vara varm. Det finns risk för brännskada vid kontakt.
• Håll alltid ordentligt i produkten när du startar den.
• Även om borstvalsarna inte har samma kraft som tex en gräsklipparkniv bör du undvika att arbeta med material som kan skada person eller egendom när det slungas ut.
• Använd aldrig produkten utan möjlighet att kunna påkalla hjälp i händelse av olycka.
• Använd endast produkten för det arbete den är avsedd för.
• Använd aldrig produkten om du är trött, om du har druckit alkohol eller om du tar mediciner

som kan påverka din syn, ditt omdöme eller din kroppskontroll.

• Använd aldrig produkten vid extrema klimatförhållanden såsom sträng kyla eller mycket varmt och/eller fuktigt klimat.
• Använd aldrig en produkt som är defekt. Följ säkerhets-, underhålls- och serviceinstruktioner i denna bruksanvisning. Vissa underhålls- och serviceåtgärder ska utföras av utbildade och kvalificerade specialister. Se anvisningar under rubriken Underhåll.
• Tillåt aldrig barn att använda produkten.
• Låt aldrig någon annan använda produkten utan att försäkra dig om att de har läst igenom och förstått innehållet i bruksanvisningen.
• Håll obehöriga på avstånd. Barn, djur, åskådare och medhjälpare ska befinna sig utanför säkerhetszonen på 15 meter när du arbetar. Stäng omedelbart av produkten om någon närmar sig arbetsplatsen.
• När du råkar ut för en situation som gör dig osäker angående fortsatt användning ska du rådfråga en expert. Kontakta din återförsäljare eller serviceverkstad.
• Undvik all användning du anser dig otillräckligt kvalificerad för.
• laktta omgivningen och var säker på att det inte finns risk att människor eller djur kan komma i kontakt med eller påverka din kontroll av skärutrustning.
• Var alltid uppmärksam på varningssignaler eller tillrop när hörselskydd används. Ta alltid av hörselskydden så snart motorn stannar.
• Undvik användning vid ogynnsamma väderleksförhållanden. Exempelvis tät dimma, kraftigt regn, hård vind eller stark kyla. Att arbeta i dåligt väder är tröttsamt och kan skapa farliga omständigheter, exempelvis halt underlag.
• Se till att du kan gå och stå säkert.

• Vid förflyttning ska produkten stängas av.
• Ställ inte ner produkten med motorn igång utan att du har uppsikt över den.
• Håll alltid produkten med båda händerna. Håll produkten vid sidan av kroppen.
• Se till att händer och fötter inte kommer åt borsten när motorn är i gång.
• När motorn stängts av ska du hålla händer och fötter borta från borsten tills den stannat helt.

- Stanna produkten om starka vibrationer uppstår. Om du har en bensindriven produkt ska du koppla bort tändkabeln från tändstiftet. Om du har en batteridriven produkt tar du bort batteriet. Se till att produkten inte är skadad. Reparera eventuella skador.

Personlig skyddsutrustning

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

- Använd alltid godkänd personlig skyddsutrustning när du använder produkten. Personlig skyddsutrustning kan inte eliminera skaderisken helt, men den reducerar effekten av en skada vid ett eventuellt olyckstillbud. Be din återförsäljare om hjälp med att välja rätt utrustning. - Använd godkända hörselskydd med tillräcklig dämpeffekt. Långvarig exponering för buller kan ge bestående hörselskador.

- Använd godkänt ögonskydd. Används visir måste även godkända skyddsglasögon användas. Godkända skyddsglasögon måste uppfylla standarden ANSI Z87.1 i USA eller SS-EN 166 i EU-länder.

- Använd handskar vid behov, till exempel när du ansluter, undersöker eller rengör skärutrustningen.

- Använd skyddsstövlar med stålhätta och halkfri sula.

- Ha på dig kläder i slitstarkt material. Bär alltid kraftiga långbyxor och överdel med långa ärmar. Använd inte löst sittande kläder som kan fastna i kvistar och grenar. Bär inte smycken, kortbyxor eller sandaler och gå inte barfota. Sätt upp håret ordentligt så att det inte hänger nedanför axlarna. - Ha första förband nära till hands.

Säkerhetsanordningar på tillbehöret

WARNING: Läs varningsinstruktionerna nedan innan du använder tillbehöret.

I det här avsnittet beskrivs säkerhetsutrustningen för tillbehöret, vilken funktion det har samt hur du utför kontroll och underhåll för att säkerställa att det fungerar. Se anvisningarna under rubriken Tillbehörsöversikt på sida 202 för information om var de här delarna är placerade på tillbehöret.

Tillbehörets livslängd kan förkortas och risken för olyckor kan öka om underhåll av tillbehöret inte utförs på rätt sätt och om service och reparationer inte utförs av specialutbildade tekniker. Kontakta din serviceverkstad om du behöver ytterligare information.

WARNING: Använd aldrig ett tillbehör med defekta säkerhetskomponenter. Tillbehörets säkerhetsutrustning ska kontrolleras och underhållas som beskrivs detta avsnitt. Om tillbehöret inte klarar alla kontroller ska serviceverkstad uppsökas fö reparation.

WARNING: All service och reparation av produkten kräver specialutbildning. Detta gäller särskilt produktens säkerhetsutrustning. Om produkten inte klarar någon av nedan listade kontroller ska du uppsöka en serviceverkstad. Ett köp av någon av våra produkter garanterar att du kan få en fackmannamässig reparation och

service utförd. Om återförsäljaren som säljer produkten inte är en serviceverkstad kan du fråga dem om närmaste serviceverkstad.

Säkerhetsinstruktioner för underhåll

WARNING: Stanna alltid produkten innan du utför underhåll på tillbehöret. Var försiktig. Tillbehöret kan fortsätta att röra på sig efter att gasreglaget/-trycket har släppts. Se till att tillbehöret har stannat helt. Om du har en bensindriven produkt ska du koppla bort tändkablarna från tändstiftet. Om du har en batteridriven produkt tar du bort batteriet.

- Inspektera hela produkten innan du påbörjar arbetet. Byt ut skadade delar.

• Kontrollera att alla skydd och käpor är hela och ordentligt fastsatta. Inspektera alla muttrar och skruvar.
• Om du har en bensindriven produkt ska du se till att det inte finns några bränsleläckage.
• Kontrollera att borstvalsarna inte har några sprickor eller andra skador.

1. Tryck ena valsaxeln (A) mot en av de två drivaxlarna som utgår från växelhuset (F). Rotera vid behov valsaxeln tills sprinthålet hamnar över motsvarande hål i drivaxeln.
2. Fäst valsaxeln med lässprinten (B).
3. Trä på en av borstvalsarna (C) på den monterade axeln. Tryck in valsen tills stopp.

4. Fäst valsen på axeln med en saxspring (D). Tryck in gaveln något vid monteringen.

5. Upprepa punkterna för att montera axel och rulle på motstående sida.

6. Montera stänkskyddet med hjälp av snäppfästena (E).

Notera: För montering av tillbehör på basprodukt, se basproduktens manual.

Drift

Använda tillbehöret

1. Kör produkten på full (eller nästa full) gas/hastighet med borsten vilande på underlaget.

Notera: Det är både tröttsamt och onödigt att lyfta upp eller hålla borsten ovanför underlaget när du arbetar.

1. När du ska röja smala ytor, till exempel trottoarer, kan produkten användas så att den slungar ut materialet rakt framför dig. Om du vill köra bredare ytor kan du behöva arbeta i vinkel så att strängar bildas på sidan. Strängar bestående av lätt material kan samlas ihop till en enda rad eller hög för att senare hämtas, medan hårt eller mer skrymmande material kan behöva samlas ihop i flera strängar.

1. För att komma åt att köra i hörn kan du ta bort stänkskyddet, lossa tillbehörskopplingen och rotera tillbehöret ett halvt varv.

WARNING: När man vänder maskinen slungas skräp bakåt mot användaren. Använd lägre varvtal när du backar produkten och tänk på att den är lätt att snubbla över.

1. Håll en liten arbetsvinkel mot underlaget. Med en stor arbetsvinkel tenderar borsten att röra sig mot dig och du riskerar att tappa kontrollen över produkten.

Nedan följer några allmänna underhållsinstruktioner. Kontakta en serviceverkstad om du behöver ytterligare information.

Underhålla tillbehöret

OBSERVERA: Tillbehöret fungerar under smutsiga förhållanden. Om du har en bensindriven produkt är det mycket viktigt att regelbundet underhålla

luftfiltret. Luftfiltret måste smörjas med olja för att fungera som det ska. Se kraftaggregatets användarhandbok för underhållsinstruktioner.

WARNING: Efter arbete med produkten blir växelhuset varmt. Ta ej på växeln för att undvika brännskador.

1. Kontrollera att borstvalsarna inte roterar när gasreglaget släpps.

1. Kontrollera att borstvalsarna är oskadade och inte har några sprickor. Byt borstvalsarna om det behövs.

2. Häng upp borsten vid längre tids förvaring.

Transport, förvaring och kassering

Transport och förvaring

Om du transporterar tillbehöret på ett annat fordon ska du alltid använda godkända fästanordningar och se till att tillbehöret sitter fast ordentligt.

Se till att tillbehöret är väl rengjort och att fullständig service är utförd före långtidsförvaring.

Tekniska data

Tekniska data för bensindrivna produkter

Kraftig borste BR600
Sopvalsbredd, mm 597
Sopvalsdiameter, mm 270
Vikt
Vikt, kg 5,3
Bulleremissioner ^127
Ljudeffektnivå, uppmätt dB(A) 106
Ljudeffektnivå, garanterad LWA dB(A) 110
Ljudnivåer ^128
Ekvivalent ljudtrycksnivå vid användarens öra, uppmätt enligt EN ISO 22868, dB(A): 94
Vibrationer ^129
Ekvivalent vibrationsnivå (ahv,eq) i handtag, uppmätt enligt ISO 22867, m/s ^2
Främre/bakre handtag 3,7/6,2

Tekniska data för batteridrivna produkter

325iLK + Kraftig borste, tillbehör BR600
Sopvalsbredd, mm 597
Sopvalsdiameter, mm 270
Vikt
Vikt, kg 2,3 + 5,3
Bulleremissioner ^130
Ljudeffektnivå, uppmätt dB(A) 90
Ljudnivåer ^131
Ljudtrycksnivå vid användarens öra mätt enligt ISO 22868, dB(A): 80
Vibrationer ^132
Vibrationsnivåer i handtagen mätt enligt EN 62841-1, m/s ^2
Utrustad med godkänt tillbehör (original), vänster/höger 3,3/3,1

Försäkran om överensstämmelse

EU-försäkran om överensstämmelse

Vi, Husqvarna AB, 561 82 Huskvarna, Sverige, tel:

[phone], försäkrar på eget ansvar att produkten:

Beskrivning Borsttillsats
Varumärke Husqvarna
Typ/Modell BR600
Identifiering Serienummer daterade 2022 och framåt

uppfyller alla krav i följande EU-direktiv och förordningar:

Direktiv/förordning Beskrivning
2006/42/EG "om maskiner"
2000/14/EC "angående emission av buller till omgivningen"
2011/65/EU	"angående begränsning av användning av vissa farliga ämnen i elektrisk och elektronisk utrustning"

och att följande standarder och/eller tekniska

specifikationer tillämpas: EN ISO 12100:2010, EN IEC

63000:2018

RISE SMP Svenska Maskinprovning AB, Box 7035,

SE-750 07 Uppsala, Sweden har utfört frivillig typkontroll på uppdrag av Husqvarna AB.

Certifikatnummer: SEC/15/2412

Huskvarna, 2022-03-29

Ansvarig för teknisk dokumentation

İçindekiler

Giriş....211

Güvenlik....212

Montaj....215

Çalışma....216

Bakım......216
