BR600 - 割灌机 HUSQVARNA - 免费用户手册

产品类型	刷式配件 (刷式除草机)
品牌	Husqvarna
型号	BR600
刷子宽度	597 毫米 (23.5 英寸)
刷子直径	270 毫米 (10.6 英寸)
重量 (仅配件)	5.3 千克
电源	适用于汽油发动机或电池动力头 (例如 325iLK)
预期用途	刷洗车道、柏油路及类似表面
声功率级 (汽油)	106 dB(A) 测量值, 110 dB(A) 保证值
声压级 (汽油)	94 dB(A) 耳旁
声功率级 (电池)	90 dB(A) 测量值
声压级 (电池)	80 dB(A) 耳旁
振动 (汽油) – 前/后手柄	3.7 / 6.2 m/s²
振动 (电池) – 左/右	3.3 / 3.1 m/s²
主要材料	钢、增强塑料、橡胶 (手柄)
维护	定期检查刷子，如有损坏更换；对于汽油型号，润滑空气滤清器
清洁	每次使用后清洁；清洁前关闭发动机
安全 – 所需装备	耳罩、护目镜、手套、防滑靴、紧身衣物
安全距离	距离人和动物至少 15 米
备件	可从 Husqvarna 授权经销商处获取 (刷子、销、挡泥板)
可维修性	将复杂维修交由专业车间处理
随附配件	锁定销、挡泥板、轴连接器
合规性	CE, UKCA；符合指令 2006/42/EC、2000/14/EC、2011/65/EU

常见问题 - BR600 HUSQVARNA

如何将配件安装到动力头上？

将滚筒轴压向齿轮箱驱动轴，对齐销孔，插入锁定销。然后将刷辊安装到轴上并用组装销固定。详细步骤请参阅基础产品手册。

我需要佩戴哪些防护装备？

始终佩戴经认证的耳罩、护目镜、手套、防滑靴以及紧身耐磨衣物。如遇灰尘，建议佩戴呼吸面罩。

如何清洁刷子？

关闭发动机并断开火花塞（汽油）或取出电池。使用非金属工具清除卡住的草和碎屑。清洁时检查刷子状况。

应保持多少安全距离？

用户与其他人或动物之间至少保持15 米（50 英尺）的距离。如果有人靠近，立即停止产品。

这款配件可以搭配电池动力头使用吗？

是的，BR600 配件兼容 Husqvarna 为此用途设计的动力头，如 325iLK 型号。请遵循动力装置手册说明。

如果刷子振动过大怎么办？

立即停止产品，断开电源并检查刷子。确认是否损坏、开裂或未固定好。必要时更换并重新拧紧所有固定件。

如何更换磨损的刷子？

拆下组装销，取下旧辊，然后按照相反的安装步骤安装新刷子。仅使用 Husqvarna 原装零件。

这款配件可以在雨天使用吗？

不可以，切勿在恶劣天气（雨、雾、强风）下使用产品。仅在干燥天气下工作，以确保安全并防止滑倒。

如何存放刷子？

将刷子悬挂在干燥清洁处。长时间存放前，请彻底清洁并进行所有推荐的维护操作。

去哪里找备件？

备件（刷子、销、挡泥板）可从 Husqvarna 授权经销商和维修店获取。始终使用原装零件。

用户手册 BR600 HUSQVARNA

连续开发产品是我们的政策，因此我们保留修改产品设计和外观的权利，恕不事先通知。

注意：本手册涵盖了汽油驱动型和电池驱动型动力装置。

预期用途

警告：本附件仅可与指定产品配套使用，详情请参阅产品《操作手册》中的“附件”一章。

本附件仅适用于清扫小路、沥青路和类似区域。

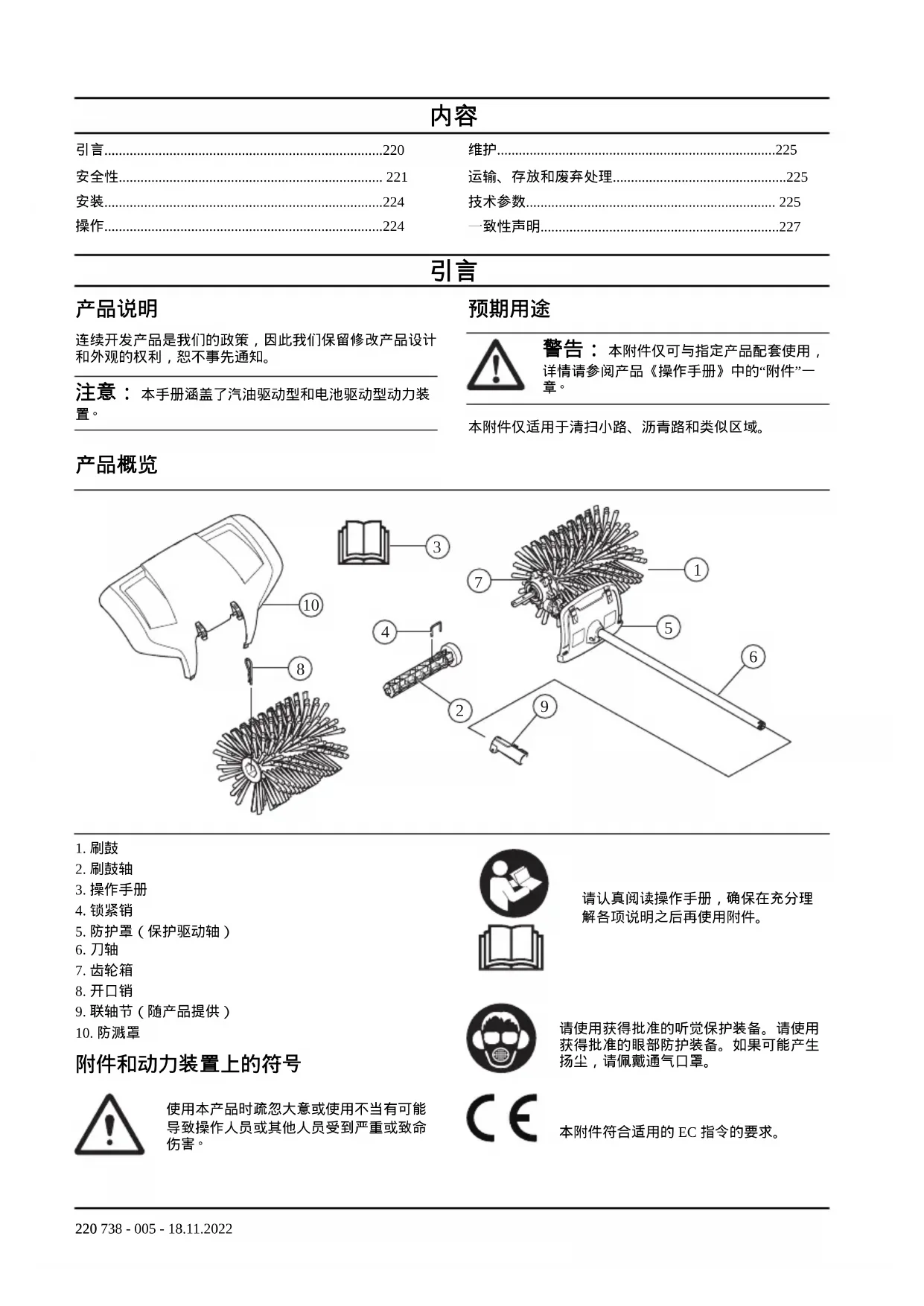

产品概览

1. 刷鼓
2. 刷鼓轴
3. 操作手册
4. 锁紧销
5. 防护罩（保护驱动轴）
6. 刀轴
7. 齿轮箱
8. 开口销
9. 联轴节（随产品提供）
10. 防溅罩

附件和动力装置上的符号

使用本产品时疏忽大意或使用不当有可能导致操作人员或其他人员受到严重或致命伤害。

请认真阅读操作手册，确保在充分理解各项说明之后再使用附件。

请使用获得批准的听觉保护装备。请使用获得批准的眼部防护装备。如果可能产生扬尘，请佩戴通气口罩。

本附件符合适用的 EC 指令的要求。

本产品符合适用的英国法规。

回转部件。确保四肢远离机器。箭头指示了旋转方向。

务必戴上检验合格的防护手套。

穿上坚固的防滑靴。

注意抛掷物和反弹物。

操作员必须确保 15 米范围内无任何人员或动物。多名操作员在同一现场工作时，彼此之间必须保持至少 15 米的安全距离。本附件可能会以很大的力量抛出物体，这些物体可能反弹回来。如果未使用建议的安全装备则可能会导致眼部严重受伤。

本产品运行期间，应与人员和动物保持至少 15 m/50 ft 的距离。

保持身体部位远离高温表面。

对环境的噪音排放的标签符合欧盟指令、英国指令和新南威尔士州法规“2017年环境行动（噪音控制）保护法规”的要求。本产品的保证声功率级在标签中技术参数在第225页上和该标签上均有注明。

注意：有关本附件上的其他符号/标识，请参阅适用于特定市场的特殊认证要求。

安全性

安全定义

本操作手册使用了“警告”、“小心”和“注释”来指出特别重要的内容。

警告：当不遵守手册中的说明可能会给操作员或周围人员带来伤害或死亡风险时，会使用此标志。

小心：当不遵守手册中的说明可能会对产品和/或附件、其他材料或附近区域造成损坏时，会使用此标志。

注意：用于提供特定状况下所需的更多信息。

一般安全须知

警告：请在使用本产品前阅读下面的安全须知。

- 请认真阅读操作手册，确保在充分理解各项说明之后再使用本产品。

• 这些说明是对本产品随附说明文件的补充。如需了解其他步骤，请参考本产品的操作说明。
• 任何情况下，未经制造厂的许可，不得修改本产品的设计。请勿使用似乎已被他人改动过的附件，并且一定要使用原厂附件。未经许可擅自修改，或使用未经认可的附件，可能会对操作员或其他人员造成严重的伤害或死亡。

请阅读所有说明

警告：使用电动园艺设备时，务必遵循基本的安全注意事项以降低失火、电击和人身伤害危险，包括以下注意事项：

操作安全须知

警告：请在使用本产品前阅读下面的警告说明。

• 确保在组装、检查和/或执行维护时防止意外启动。如为汽油驱动型产品，请断开火花塞上的火花塞线帽。如为电池供电型产品，请取下电池。

• 有时，草或石块可能会卡入耕叉中。清洁时务必停止引擎/马达运行。

• 注意抛掷物。始终佩戴眼部保护设备。切勿翻转刷鼓。石头、垃圾等会抛入眼中，导致失明或严重伤害。

• 使用过程中，齿轮可能会发热，并在之后一段时间仍有余热。触摸可能会烧伤。
• 启动时，紧紧握住本产品。
  例如，尽管刷鼓没有草坪机锯片的作用力厉害，您也应当避免接触被抛出的材料，以免造成人身伤害或财物损坏。
• 如果发生事故时无法求救，请勿使用本产品。
• 仅将产品用于指定的用途。
• 感到疲劳时，或者在饮酒或曾服用可能会影响视力、判断力或协调能力的药物后，请勿操作本产品。
• 切勿在极端天气条件下使用本产品，如严寒、酷热和/或潮湿气候条件下。
• 禁止使用有故障的产品。按照本手册中的说明进行安全检查、维修和保养。部分维修和保养措施必须由受过培训并有相应资质的专家进行。请参阅“维修和保养”一节的说明。
• 严禁儿童使用本产品。
• 在事先未确定其他人是否阅读和理解了本操作手册的内容之前，禁止其使用本产品。
• 未经授权的人员不得靠近。在您工作时，应保持儿童、动物、旁观者和助手在15米的安全区以外。如有人靠近，立即关停产品。
• 当您遇到任何情况，不知如何继续时，请咨询专家。与您的经销商或保养厂联系。
• 避免任何超出您能力范围的使用。
• 观察您的周围，确保不存在人或动物接触或影响您控制本产品的风险。
• 戴有听觉保护设备时，请留意警告信号或呼喊声。一旦引擎/马达停机，便取下听觉保护设备。
• 避免在恶劣的天气情况下使用本产品，如浓雾、暴雨、强风、严寒等。在恶劣的天气情况下工作容易让人疲倦，往往会带来额外风险，如湿滑的地面。
• 确保您可以安全地移动与站立。

• 移动本产品前，必须先关闭设备。
• 请勿在引擎/马达运转的情况下放下本产品，除非是放在您可以清楚看到的位置。
• 务必用双手握住本产品。在身体一侧握住本产品。
• 在引擎/马达运转期间，确保您的四肢远离清扫刷。
• 在引擎/马达关闭之后，直至其完全停止之前，都要确保您的四肢不靠近清扫刷。
• 如果发生剧烈振动，请停止本产品的运行。如为汽油驱动型产品，请断开 HT 导线与火花塞的连接。如为

电池供电型产品，请取下电池。确保本产品未损坏。维修所有受损部分。

个人防护装备

警告：请在使用本产品前阅读下面的警告说明。

• 操作产品时务必使用获得批准的个人防护装备。个人防护装备不能完全避免受伤，但当意外发生时，可降低伤害程度。请经销商协助您选择正确的防护装备。
• 使用获得批准的听觉保护设备，尽量降低噪音。长期接触噪音可能会导致永久性听力损伤。

- 请使用获得批准的眼部保护装备。如果佩戴面罩，必须同时佩戴获得批准的护目镜。在美国，经批准的护目镜必须符合 ANSI Z87.1 标准；在欧盟国家/地区，必须符合 EN 166 标准。

- 必要时戴上手套，例如在安装、检查或清洁切割设备时。

- 穿着高强度纤维制成的衣物。务必穿着结实的长裤和长袖衣服。切勿穿着容易钩住小树枝和分枝的衣物。

切勿佩戴珠宝、穿着短裤、凉鞋或光脚。确保头发安全地挽在肩部以上。

· 确保急救箱触手可及。

本产品上的安全装置

警告：请在使用本产品前阅读下面的警告说明。

本节介绍本产品的安全特性及用途，并说明如何进行检查和维护，以确保它正常运转。有关这些零件在本产品上的位置，请参阅产品概览在第220页上一节中的说明。

如果本产品维护不当或由非专业人员进行保养和/或维修，附件的使用寿命会缩短，发生意外的风险会增加。欲知更多详情请联系距您最近的保养代理商。

警告：不得使用安全部件有缺陷的附件。本产品的安全装备必须按照本节说明进行检查和维护。如果在检查附件时发现故障，请联系保养厂进行维修。

警告：本产品的保养和维修工作必须由经过专门培训的人员执行。对于本产品的安全

装备来说尤其如此。如果您购买的产品在检修过程中出现下述故障，您必须与保养厂联络。如果您购买我们的产品，我们承诺提供专业的修理和保养。如果出售本产品的零售商不是保养代理商，应向他咨询离您最近的保养厂的地址。

维护安全须知

警告：在维护附件前，务必先停止本产品的运行。请注意，松开油门扳机/开关扳机后，附件可能会继续运动。确保附件已完全停止运动。如为汽油驱动型产品，请断开HT导线与火花塞的连接。如为电池供电型产品，请取下电池。

· 开始工作前，请先检查整个产品。更换损坏的部件。
- 检查并确保所有防护装置和盖子完好且已正确固定。检查所有螺母和螺丝。
- 如为汽油驱动型产品，请确保没有燃油泄漏。
- 检查并确保刷鼓没有损坏且没有任何裂痕或其他损坏的迹象。

1. 将任一刷鼓轴 (A) 按压在齿轮箱 (F) 处任一输出驱动轴（共两个）上。必要时旋转刷鼓轴，以使销孔与驱动轴中相应的孔对准。
2. 用锁定销 (B) 紧固滚筒轴。
3. 将其中一个清扫刷滚筒 (C) 放到轴总成上。按入滚筒，直到其停止移动。

4. 用开口销 (D) 将滚筒紧固在轴上。安装时，将该端稍稍推入。

5. 重复上述步骤，在另外一侧安装轴和滚筒。

6. 用扣合式紧固件 (E) 安装防溅罩。

注意：有关在基础产品上安装配件的信息，请参阅基础产品手册。

操作

使用附件

1. 将清扫刷放在地面上，以全开油门/全速（或接近全开油门/全速）操作本产品。

注意：作业时提起清扫刷或使其离开地面，既会使人疲劳又没有必要。

1. 用本产品清扫小路等狭窄表面时，本产品可能会正对着您抛出清扫物。如果要清扫更宽的表面，则可能需要倾斜作业，以使清扫物在一侧形成缕。轻质材料组成的缕可以汇集成一行或一堆，便于之后清除，而硬质或更重的材料则可能需要汇集成数缕。

1. 清扫角落时，可拆下防溅罩并拧松附件联轴器，将附件旋转半圈。

警告：垃圾会向操作者方向抛回。反向操作本产品时要使用较低的转速，请记住，这很容易发生翻转。

1. 作业时与地面保持小角度。如果作业角度过大，清扫刷容易朝您移动，并可能会导致您失去对本产品的控制。

以下是部分一般维修说明。欲知更多详情，请与保养厂联络。

对配件进行维护

小心：配件可在脏污条件下工作。如果您使用的是汽油驱动型产品，定期维护空气滤清器至关重要。要使空气滤清器良好地工作，必须用油进行润滑。有关维护说明，请参阅动力装置的操作手册。

1. 松开油门扳机/开关扳机时，检查并确保刷鼓不旋转。

1. 检查并确保刷鼓没有损坏或裂痕。必要时更换刷鼓。
2. 长期存放时，可将清扫刷挂起来。

警告：在使用本产品过程中，齿轮箱的温度会非常高。切勿触摸齿轮箱，以防烫伤。

运输、存放和废弃处理

运输及存放

在长时间存放之前，确保清洁附件并且进行全面保养。

如果用其他车辆运输附件，务必使用经认可的固定装置并确保牢牢固定附件。

技术参数

汽油驱动产品的技术数据

鬃毛刷 BR600
刷鼓宽度 (mm) 597
刷鼓直径 (mm) 270
重量
重量 (kg) 5.3
噪音排放 ^139
声功率级(测量值),dB(A)106
声能级,保证值 LwA dB (A) 110
声级 ^140
操作员耳旁的等效声压级根据 EN ISO 22868 测量得出,单位为 dB(A):	94
振动 ^141
手柄的等效振动水平 ( a_hv,eq ),根据 ISO 22867 测量得出,单位为 m/s ^2
前/后手柄 3.7/6.2

电池供电产品的技术数据

325iLK + 鬚毛刷附件 BR600
刷鼓宽度 (mm) 597
刷鼓直径 (mm) 270
重量
重量 (kg) 2.3+5.3
噪音排放 ^142
声功率级(测量值),dB(A) 90
声压级 ^143
操作员耳旁的声压级,根据 ISO 22868 测量得出,单位为 dB(A):	80
振动 ^144
手柄振动水平,根据 EN 62841-1 测量得出,单位为 m/s ^2
配有经过批准认证的附件(原装),左/右 3.3/3.1

一致性声明

欧盟一致性声明

我们 Husqvarna AB (地址：SE-561 82 Huskvarna，

Sweden，电话：[phone]）谨此声明，本产品：

描述 鬚毛附件
品牌 Husqvarna
类型/型号 BR600
标识 2022 及以后的序列号

完全符合以下欧盟指令和法规的要求，我们对此负有唯一的责任：

指令/法规 描述
2006/42/EC “关于机械”
2000/14/EC “关于环境噪声排放”
2011/65/EU “关于在电气和电子设备中限制使用某些有害物质的指令”

并适用以下标准和/或技术规格：EN ISO 12100:2010, EN IEC 63000:2018

RISE SMP Svenska Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden 已代表 Husqvarna AB 进行了自愿性型式检验。

证书编号：SEC/15/2412

Huskvarna, 2022-03-29

Husqvarna AB 技术管理部门研发总监 Stefan Holmberg 技术文档负责人
