Produkttype	Børstetilbehør (børsterydder)
Merke	Husqvarna
Modell	BR600
Børstens bredde	597 mm (23,5 tommer)
Børstens diameter	270 mm (10,6 tommer)
Vekt (kun tilbehør)	5,3 kg
Strømforsyning	Fungerer med bensinmotor eller batteri (f.eks. 325iLK)
Tiltenkt bruk	Børsting av gangveier, asfalterte veier og lignende overflater
Støyeffektnivå (bensin)	106 dB(A) målt, 110 dB(A) garantert
Lydtrykknivå (bensin)	94 dB(A) ved ørene
Støyeffektnivå (batteri)	90 dB(A) målt
Lydtrykknivå (batteri)	80 dB(A) ved ørene
Vibrasjoner (bensin) – fremre/bakre håndtak	3,7 / 6,2 m/s²
Vibrasjoner (batteri) – venstre/høyre	3,3 / 3,1 m/s²
Hovedmaterialer	Stål, forsterket plast, gummi (håndtak)
Vedlikehold	Kontroller børster regelmessig, skift hvis skadet; smør luftfilter på bensinmodeller
Rengjøring	Rengjør etter hver bruk; stopp motoren før rengjøring
Sikkerhet – påkrevd utstyr	Hørselvern, vernebriller, hansker, sklisikre støvler, tettsittende klær
Sikkerhetsavstand	Minst 15 m fra personer og dyr
Reservedeler	Tilgjengelig hos autoriserte Husqvarna-forhandlere (børster, pinner, skjerm)
Reparerbarhet	Overlat komplekst vedlikehold til et spesialisert verksted
Medfølgende tilbehør	Låsepinner, skjerm, akselkobling
Samsvar	CE, UKCA; i samsvar med direktiv 2006/42/EF, 2000/14/EF, 2011/65/EU

Ofte stilte spørsmål - BR600 HUSQVARNA

Hvordan monterer jeg tilbehøret på strømenheten?

Trykk trommelakselen mot drivakselen på girkassehuset, juster pinnehullene, sett inn låsepinnen. Plasser deretter børsterullen på akselen og fest den med en monteringspinne. Se bruksanvisningen til basismodellen for detaljerte trinn.

Hvilket verneutstyr må jeg bruke?

Bruk alltid godkjent hørselvern, vernebriller, hansker, sklisikre støvler og tettsittende, slitesterke klær. Åndedrettsvern anbefales ved støv.

Hvordan rengjør jeg børsten?

Stopp motoren og koble fra tennpluggen (bensin) eller fjern batteriet. Bruk et ikke-metallisk verktøy for å fjerne gress og fastkjørt rusk. Kontroller børstenes tilstand under rengjøringen.

Hva er sikkerhetsavstanden som må overholdes?

Hold en avstand på minst 15 meter (50 fot) mellom brukeren og andre personer eller dyr. Stopp produktet umiddelbart hvis noen nærmer seg.

Kan jeg bruke dette tilbehøret med en batterienhet?

Ja, BR600-tilbehøret er kompatibelt med Husqvarna strømenheter designet for dette formålet, som modell 325iLK. Følg instruksjonene i bruksanvisningen til motorenheten.

Hva gjør jeg hvis børsten vibrerer for mye?

Stopp produktet umiddelbart, koble fra strømkilden og undersøk børsten. Kontroller at den ikke er skadet, sprukket eller dårlig festet. Skift den om nødvendig og stram alle fester.

Hvordan bytter jeg utslitte børster?

Demonter monteringspinnene, fjern de gamle rullene, og installer nye børster ved å følge omvendt monteringsprosedyre. Bruk kun originale Husqvarna-deler.

Kan tilbehøret brukes i regn?

Nei, bruk aldri produktet i dårlig vær (regn, tåke, sterk vind). Arbeid kun i tørt vær for å sikre sikkerhet og unngå glidning.

Hvordan oppbevarer jeg børsten?

Heng børsten på et tørt og rent sted. Før langtidslagring, rengjør den grundig og utfør alle anbefalte vedlikeholdsoppgaver.

Hvor finner jeg reservedeler?

Reservedeler (børster, pinner, skjerm) er tilgjengelige hos autoriserte Husqvarna-forhandlere og reparasjonsverksteder. Bruk alltid originale deler.

BRUKSANVISNING BR600 HUSQVARNA

Tekniske data.... 37

Overensstemmelseserklæring.... 39

Indledning

Produktbeskrivelse

Brug skridsikre og stabile støvler.

Transport og opbevaring

Tekniske data for batteridrevne produkter

Overensstemmelseserklæring

EU-overensstemmelseserklæring

Vi, Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: [phone] erklærer under eneansvar, at det pågældende produkt:

overholder følgende EU-direktiver og bestemmelser:

og at følgende standarder og/eller tekniske specifikationer anvendes: EN ISO 12100:2010, EN IEC 63000:2018

RISE SMP Svenska Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden, har foretaget frivillig typegodkendelse for Husqvarna AB.

Certifikatnummer: SEC/15/2412

Huskvarna, 2022-03-29

Ansvarlig for teknisk dokumentation

Inhalt

Einleitung.... 40

Sicherheit....41

Montage....45

Betrieb.... 45

Wartung.... 46

Transport, oppbevaring og avhending.... 142

Tekniske data.... 142

Samsvarserklæring....144

Innledning

Produktbeskrivelse

Vi arbeider løpende med å videreutvikle produktene våre og forbeholder oss derfor retten til endringer vedrørende bl.a. form og utseende uten varsel.

Merk: Denne bruksanvisningen dekker både bensindrevne og batteridrevne strømenheter.

Bruksområder

ADVARSEL: Dette tilbehøret kan bare brukes sammen med det tiltenkte produktet. Se kapittelet om tilbehør i brukerhåndboken for produktet.

Tilbehøret er kun konstruert for å børste gangveier, asfaltveier og liknende.

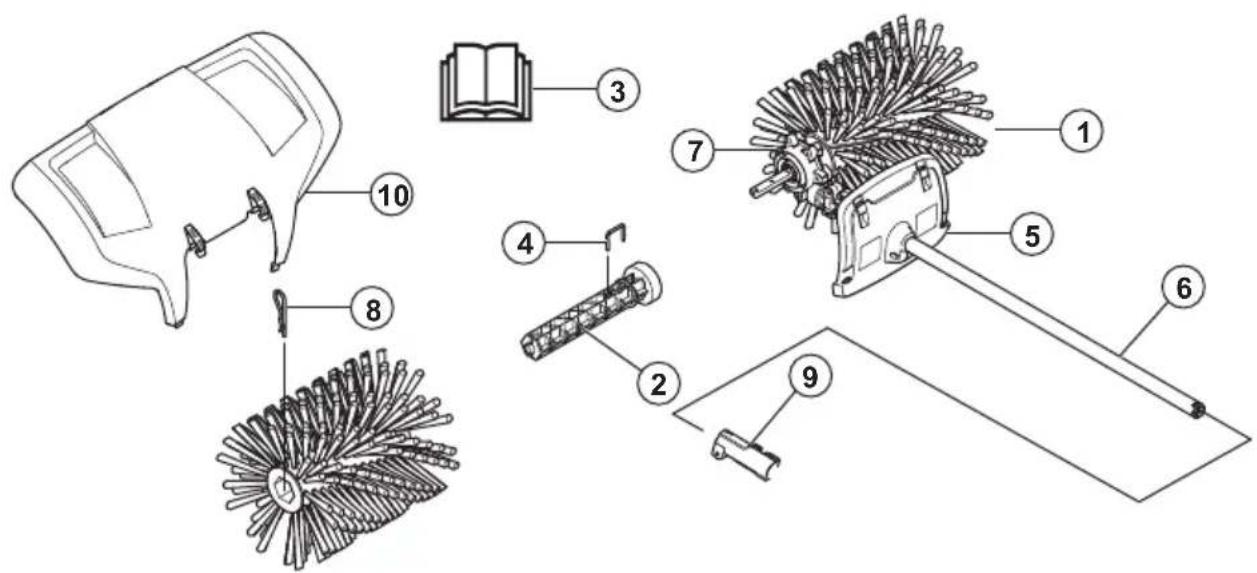

Oversikt over tilbehør

1. Børstetrommel
2. Trommelaksel
3. Bruksanvisning
4. Låsepinne
5. Beskyttelse (beskyttelse på riggrør)
6. Riggrør
7. Girhus
8. Låsesplint
9. Riggrørkobling (følger med produktet)
10. Sprutbeskyttelse

Symboler på utstyret og strømenheten

Uforsiktig eller feilaktig bruk av dette utstyret kan resultere i alvorlige skader eller dødsfall for brukeren eller andre.

Les bruksanvisningen nøye, og forsikre deg om at du forstår instruksjonene før du bruker utstyret.

Bruk godkjent hørselsvern. Bruk godkjent øyevern. Bruk åndedrettsvern när det er risiko for støv.

Dette utstyret er i overensstemmelse med gjeldende EU-direktiver.

Roterende deler. Hold hender og føtter unna. Pilen indikerer rotasjonsretningen.

Bruk alltid godkjente vernehansker.

Bruk sklisikre og solide støvler.

Se opp for gjenstander som slynges ut og rikosjetterer.

Brukeren må sørge for at ingen mennesker eller dyr kommer nærmere enn 15 meter. Når flere brukere arbeider på samme sted, skal sikkerhetsavstanden være på minst 15 meter. Produktet kan kaste gjenstander med stor kraft, og disse kan sprette tilbake. Dette kan føre til alvorlige øyeskader hvis ikke anbefalt verneutstyr brukes.

Hold alle deler av kroppen borte fra varme overflater.

Støyutslipp til omgivelsene som i EU-direktiver og forskrifter, britiske direktiver og forskrifter og New South Wales-forskriften «Protection of the Environment Operations (Noise Control) Regulation 2017». Garantert lydeffektnivå for produktet er angitt i Tekniske data på side 142 og på etiketten.

Merk: ∅vrige symboler/klistremerker på tilbehøret gjelder spesifikke krav for sertifiseringer på visse markeder.

Sikkerhet

Sikkerhetsdefinisjoner

Advarsler, oppfordringer og merknader brukes for å understreke spesielt viktige deler av bruksanvisningen.

ADVARSEL: Brukes hvis det er fare for personskade eller død for føreren eller andre personer om instruksjonene i håndboken ikke følges.

OBS: Brukes hvis det er fare for skade på produktet og/eller tilbehør, annet materiell eller det nærliggende området

hvis instruksjonene i bruksanvisningen ikke følges.

Merk: Brukes for å gi mer nødvendig informasjon for en spesifikk situasjon.

Generelle sikkerhetsinstruksjoner

ADVARSEL: Les de følgende sikkerhetsinstruksjonene før du bruker tilbehøret.

• Les nøye gjennom bruksanvisningen, og forstå innholdet før du bruker tilbehøret.
• Disse instruksjonene er et supplement til instruksjonene som ble levert med produktet. Se bruksanvisningen for produktet for informasjon om andre prosedyrer.
• Den opprinnelige konstruksjonen til tilbehøret må ikke under noen omstendigheter endres uten tillatelse fra produsenten. Ikke bruk et tilbehør som ser ut til å ha blitt modifisert av andre, og bruk alltid originalt tilleggsutstyr. Uautoriserte endringer og/eller tilleggsutstyr kan medføre alvorlige skader eller dødsfall for brukeren eller andre.

Les alle instruksjonene.

ADVARSEL: Når du bruker elektriske hagemaskiner, må du alltid følge de grunnleggende sikkerhetsreglene for å redusere faren for brann, elektrisk støt og personskade, blant annet følgende regler:

Sikkerhetsinstruksjoner for drift

ADVARSEL: Les de fölgende advarselinstruksjonene før du bruker produktet.

• Pass på å forhindre utilsiktet oppstart ved montering, kontroll og/eller vedlikehold. Hvis du har et bensindrevet produkt, fjerner du tennplugghetten fra tennpluggen. Hvis du har et batteridrevet produkt, tar du ut batteriet.
• Noen ganger kan gress og steiner kan sette seg fast i tindene. Stopp alltid motoren før du fjerner ting som har satt seg fast.
• Se opp for gjenstander som slynges ut. Bruk alltid vernebriller. Ikke bøy deg over børstetrommelen. Steiner, skrot o.l. kan kastes opp i øynene og forårsake blindhet eller alvorlige skader.
• Giret kan være varmt under og en stund etter bruk. Det er risiko for brannskade ved berøring.
• Hold produktet godt fast når du starter det.
• Selv om børstetromlene ikke har den samme kraften som gressklipperblader for eksempel har, bør du unngå å arbeide med materialer som kan forårsake personskader eller skader på eiendeler hvis de slynges ut.
• Bruk aldri produktet uten mulighet til å kunne påkalle hjelp ved en ulykke.
• Produktet skal bare brukes til det formålet det er beregnet på.
• Bruk aldri produktet hvis du er trett, har drukket alkohol eller bruker medisiner som kan påvirke syn, vurderingsevne eller koordinasjon.

• Bruk aldri produktet i ekstreme klimaforhold som sterk kulde eller meget varmt og/eller fuktig klima.

• Bruk aldri et defekt produkt. Utfør sikkerhetskontrollene og vedlikeholds- og serviceinstruksjonene i denne bruksanvisningen. Noen vedlikeholds- og servicetiltak må utføres av erfarne og kvalifiserte spesialister. Se instruksjonene under overskriften Vedlikehold.

• Tillat aldri barn å bruke produktet.
• La aldri noen andre bruke produktet før du har forsikret deg om at de har lest og forstått innholdet i bruksanvisningen.
• Hold uvedkommende personer på avstand. Barn, dyr, tilskuere og hjelpere bør stå utenfor sikkerhetssonen på 15 meter mens du arbeider. Stopp produktet øyeblikkelig hvis noen kommer nærmere.
• Når du kommer ut for en situasjon som gjør deg usikker på fortsatt bruk, skal du rådføre deg med en ekspert. Henvend deg til din forhandler eller ditt serviceverksted.
• Unngå all bruk som du ikke føler deg kvalifisert til.
• Observer omgivelsene, og forsikre deg om at det ikke er noen fare for at mennesker eller dyr kan komme i kontakt med eller påvirkes av din bruk av produktet.
• Vær alltid oppmerksom på varselsignaler eller tilrop ved bruk av hørselsvern. Ta alltid av hørselvernet så snart motoren er stanset.
• Unngå bruk i dårlig vær, for eksempel tett tåke, kraftig regn, sterk vind, kraftig kulde osv. Arbeid i dårlig vær er slitsomt og kan medføre ekstra risiko, for eksempel glatt og isete underlag.
• Sørg for at du kan gå og stå sikkert.

Personlig verneutstyr

ADVARSEL: Les de følgende advarselinstruksjonene før du bruker produktet.

• Benytt alltid godkjent verneutstyr när du bruker produktet. Verneutstyr kan aldri fullstendig forhindre skade, men det reduserer skadeomfanget hvis ulykken inntreffer. Spør forhandleren din om hjelp til å velge riktig utstyr.
• Bruk godkjent hørselsvern med tilstrekkelig lyddempende virkning. Langvarig eksponering for støy kan gi varige hørselsskader.

- Bruk godkjent øyevern. Ved bruk av visir skal det også brukes godkjente vernebriller. Godkjente vernebriller er slike som tilfredsstiller standard ANSI Z87.1 for USA eller EN 166 for EU-land.

- Bruk hansker när det er nødvendig, for eksempel när du fester, undersøker eller rengjør skjæreutstyret.

- Bruk vernestøvler med ståltå og sklisikre såler.

- Bruk klær av et slitesterkt materiale. Bruk alltid tykke langbukser og lange ermer. Unngå bruk av altfor vide klær som lett henger seg fast i kvister og

- Ha førstehjelpsutstyr for hånden.

Sikkerhetsutstyr på tilbehøret

ADVARSEL: Les de følgende advarselinstruksjonene før du bruker tilbehøret.

I dette avsnittet forklares tilbehørets sikkerhetsfunksjoner, hvilken funksjon de har, og hvordan man utfører kontroll og vedlikehold for å være sikker på at de fungerer. Se bruksanvisningen under overskriften Oversikt over tilbehør på side 136 for å se hvor disse delene er plassert på ditt tilbehør.

Levetiden til tilbehøret kan forkortes, og risikoen for ulykker kan øke, hvis vedlikeholdet av tilbehøret ikke utføres på riktig måte, og hvis service og/eller reparasjoner ikke utføres fagmessig. Hvis du trenger ytterligere informasjon, kan du kontakte nærmeste servicesenter.

ADVARSEL: Bruk aldri et tilbehør med defekt sikkerhetsutstyr. Tilbehørets sikkerhetsutstyr skal kontrolleres og vedlikeholdes som beskrevet i dette avsnittet. Hvis tilbehøret ikke består alle kontrollene, må serviceverksted oppsøkes for reparasjon.

ADVARSEL: All service og reparasjon av produktet krever spesialopplæring. Dette gjelder særlig produktets sikkerhetsutstyr. Hvis produktet ikke består alle kontrollene som er oppgitt nedenfor, må du oppsøke et serviceverksted. Kjøp av våre produkter garanterer at du kan få utført en fagmessig reparasjon og service. Hvis produktet ikke kjøpes hos en av våre servicefaghandlere, kan du spørre om hvor nærmeste serviceverksted er.

Sikkerhetsinstruksjoner for vedlikehold

ADVARSEL: Stans alltid produktet før du utfører vedlikehold på tilbehøret. Vær forsiktig, tilbehøret kan fortsette å bevege seg også etter at gassen/kraftutløseren er sluppet. Kontroller at tilbehøret har stoppet helt. Hvis du har et bensindrevet produkt, kobler du tennpluggkablene fra tennpluggen.

Hvis du har et batteridrevet produkt, tar du ut batteriet.

- Kontroller at børstetromlene er uskadd og ikke har noen sprekker eller andre skader.

1. Trykk en av trommelakslene (A) på en av de to utgående drivakslene fra girhuset (F). Roter om nødvendig trommelakslen slik at pinnehullet kommer over det korresponderende hullet i drivakselen.
2. Fest rulleakselen med läsepinnen (B).
3. Træ en av børsterullene (C) på den monterte akselen. Trykk rullen inn til den stopper.

4. Fest rullen på akselen med en splint. Press inn enden litt när du monterer.

5. Gjenta disse trinnene for å montere akselen og rullen på motsatt side.

6. Monter sprutevernet med hurtigfestene (E).

Merk: Hvis du skal montere tilbehør på grunnleggende produkt, kan du se håndboken for grunnleggende produkt.

Drift

Slik bruker du tilbehøret

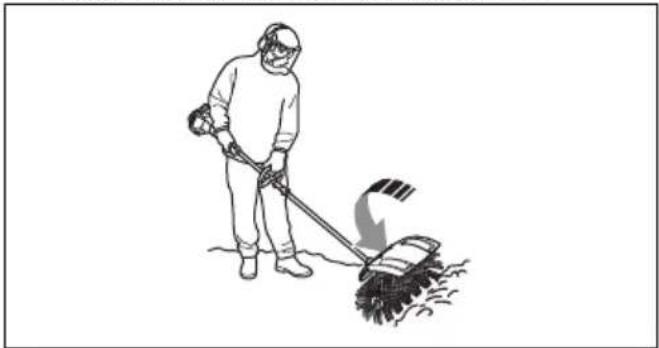

1. Kjør produktet med full gass (eller nesten full gass) med børsten hvilende på overflaten.

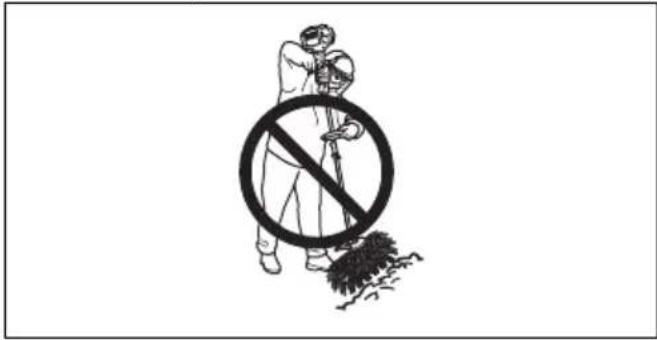

Merk: Det er både slitsomt og unødvendig å løfte eller holde børsten over overflaten mens du arbeider.

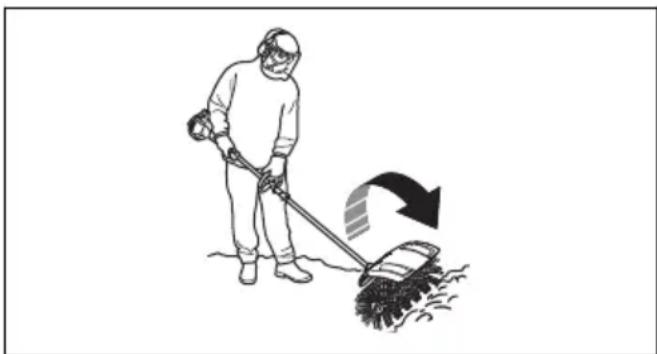

1. Når du rydder på smale steder som gangveier, kan produktet brukes slik at det kaster ut materiale rett foran deg. Hvis du vil arbeide på bredere flater, kan det hende at du må arbeide i vinkel slik at materiale legger seg i strimler på den ene siden. Strimler som består av lett materiale, kan samles i én rad eller haug og fjernes senere, men hvis det er snakk om harde eller større materialer, kan det være nødvendig at det samles opp i flere strimler.

1. For å komme til i hjørnene må du fjerne sprutvernet, løsne tilbehørskoblingen og rotere tilbehøret en halv omdreining.

ADVARSEL: Avfall kastes da bakover mot brukeren. Bruk en lavere hastighet når du reverserer produktet, og husk at det er fort gjort å snuble.

1. Hold en liten arbeidsvinkel mot overflaten. Hvis vinkelen er for stor, har oppsamleren en tendens til å bevege seg mot deg, og det er risiko for at du mister kontroll over produktet.

Nedenfor følger noen generelle vedlikeholdsinstruksjoner. Kontakt serviceverkstedet dersom du trenger ytterligere opplysninger.

Slik utfører du vedlikehold på tilbehøret

OBS: Tilbehøret brukes i skitne omgivelser. Hvis du har et bensindrevet produkt, er det svært viktig å utføre jevnlig vedlikehold av luftfilteret. Luftfilteret må smøres med olje for å fungere på en tilfredsstillende måte. Se vedlikeholdsinstruksjonene i brukerhåndboken for strømforsyningsenheten.

ADVARSEL: Girhuset blir varmt när produktet har vært i bruk. For å unngå brannskader må du ikke ta på giret.

1. Kontroller at børstetromlene ikke beveger seg när gassen/kraftutløseren er sluppet.

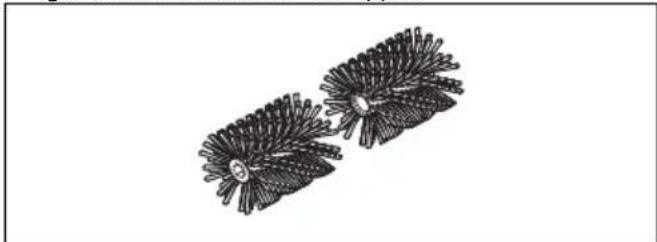

1. Kontroller at børstetromlene ikke er ødelagte eller sprukne. Skift ut børstetromlene ved behov.

2. Heng opp børsten når den skal oppbevares over lengre perioder.

Transport, oppbevaring og avhending

Transport og oppbevaring

Påse at tilbehøret er ordentlig rengjort og at fullstendig service er utført før langtids oppbevaring.

Hvis du transporterer tilbehøret på et annet kjøretøy må du alltid bruke godkjente festeenheter og forsikre deg om at tilbehøret er trygt festet.

Tekniske data

Tekniske data for bensindrevne produkter

Børste BR600
Børstetrommelens bredde, mm 597
Børstetrommelens diameter, mm 270
Vekt
Vekt, kg 5,3
Støynivå85
Lydeffektnivå, målt dB (A) 106
Lydeffektnivå, garantert L_WA dB (A) 110
Lydnivåer86
Ekvivalent lydtrykksnivå ved brukerens øre, målt i henhold til EN ISO 22868, dB (A): 94
Vibrasjoner87
Ekvivalente vibrasjonsnivåer ( a_hv,eq ) i håndtak, målt i henhold til ISO 22867, m/s2
Fremre/bakre håndtak 3,7/6,2

Tekniske data for batteridrevne produkter

325iLK + Børstetilbehør BR600
Børstetrommelens bredde, mm 597
Børstetrommelens diameter, mm 270
Vekt
Vekt, kg 2,3 + +5,3
Støynivå 88
Lydeffektnivå, målt dB (A) 90
Lydnivåer 89
Lydtrykknivå ved brukerens øre, målt i henhold til ISO 22868, dB (A): 80
Vibrasjoner 90
Vibrasjonsnivåer i håndtak, målt i henhold til EN 62841-1, m/s2
Utstyrt med godkjent tilbehør (originalt), venstre/høyre 3,3/3,1

Samsvarserklæring

EU-samsvarserklæring

Vi, Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: [phone], erklærer på eget ansvar at produktet:

Beskrivelse Børstetilsats
Merke Husqvarna
Type/modell BR600
ID Serienumre datert 2022 og senere

Direktiv/forordning Beskrivelse

2006/42/EC «angående maskiner»

2000/14/EC «angående utslipp av støy til omgivelsene»

2011/65/EU «om begrensning av bruk av visse farlige stoffer i elektrisk og elektronisk utstyr»

og at følgende standarder eller tekniske spesifikasjoner er anvendt: EN ISO 12100:2010, EN IEC 63000:2018

Ansvarlig for teknisk dokumentasjon
