Produkttype	Batteridrevet ryddesag / kantklipper
Merke	Husqvarna
Modell	325iR
Vekt (uten batteri, uten sele, uten klippeutstyr)	3,5 kg
Motortype	Husqvarna e-torq BLDC (børsteløs)
Utgangsakselhastighet (klippehode / kniv)	5800 tr/min
Klippebredde	420 mm
Strømforsyning	Litium-ion batteri 36 V
Kompatible batterier	BLi200 (5,2 Ah) eller 40-B220X (6,0 Ah)
Lader	QC330, 100-240 V, 50-60 Hz, 330 W
Målt lydeffektnivå	93 dB(A)
Garantert lydeffektnivå	96 dB(A)
Lydtrykknivå ved øret (klippehode)	83 dB(A)
Vibrasjoner venstre/høyre håndtak (klippehode)	2,4 / 1,7 m/s²
Vibrasjoner venstre/høyre håndtak (gresskniv)	2,1 / 1,5 m/s²
Klippeutstyr	Klippehode T35/T35x, gresskniv Multi 255-3 eller Grass 255-4
Beskyttelse for klippeutstyr	Spesielt beskyttelsesdeksel (ref. 536 17 43-01)
Sele	Sele med hurtigutløsningssystem
Sikkerhet	Avtrekkerblokkering, av/på-knapp, LED-indikatorer, automatisk stopp, sikkerhetsbryter for sele
Hovedfunksjoner	Hastighetsmodus (3 nivåer), myk start, automatisk stoppfunksjon, sikkerhetsstopp ved blokkering
Vedlikehold og rengjøring	Rengjøring etter bruk med tørr klut, smøring av vinkelgir, sliping av kniver, utskifting av klippetråd
Tiltenkt bruk	Klipping av gress og lett ugress; ikke bruk på treaktige stengler

Ofte stilte spørsmål - 325iR HUSQVARNA

Hvordan starter jeg Husqvarna 325iR ryddesagen?

Trykk på av/på-knappen til den grønne LED-en lyser. Bruk deretter kraftutløseren for å kontrollere hastigheten. Før bruk, forsikre deg om at batteriet er riktig installert og at klippeutstyret er godt festet.

Hvilket batteri skal jeg bruke med 325iR?

Bruk utelukkende batteriene Husqvarna BLi200 (5,2 Ah) eller 40-B220X (6,0 Ah), begge litium-ion 36 V. Ikke bruk andre modeller.

Hvordan justerer jeg selen?

Ta på deg selen, juster sidestroppene for å fordele vekten jevnt på skuldrene. Produktet skal være parallelt med bakken, klippeutstyret skal så vidt berøre gresset. Bruk opphengspunktet for å balansere. I nødstilfeller, trekk i hurtigutløseren for å frigjøre deg.

Hvordan bytter jeg klippetråden i klippehodet?

Fjern batteriet. Åpne klippehodet (modell T35/T35x) og ta ut spolen. Vikle den nye tråden (∅ 2,4 til 2,7 mm, tvunnet Whisper) stramt og jevnt. Sett på hodet igjen ved å skru mot klokken. Kontroller trådkutteren på dekselet.

Hvilke klippeutstyr er kompatible med 325iR?

Godkjente tilbehør er: klippehode T35/T35x (med klippetråd), gresskniv Multi 255-3 (3 tenner) eller Grass 255-4 (4 tenner). Alle krever beskyttelsesdeksel for klippeutstyr ref. 536 17 43-01.

Hvordan rengjør og vedlikeholder jeg maskinen?

Etter hver bruk, rengjør produktet med en tørr klut (ikke vann). Rengjør motorluftinntakene med trykkluft. Kontroller daglig festing av skruer og muttere, tilstanden til klippeutstyret, og renheten til batterikontaktene. Ukentlig, smør vinkelgiret med spesifikk Husqvarna-fett.

Hva gjør jeg hvis feil-LED-en blinker rødt?

Dette indikerer en overbelastning (f.eks. fastklemt klippeutstyr). Stopp produktet, fjern batteriet, rengjør klippeutstyret for rusk. Hvis problemet vedvarer, la produktet avkjøles. Hvis LED-en forblir fast rød, kontakt et autorisert verksted.

Hvordan transportere og oppbevare batteriet?

Fjern alltid batteriet. Oppbevar det på et tørt sted mellom 5°C og 25°C, beskyttet mot frost og sol. For transport, isoler kontaktene med tape og legg batteriet i en tett emballasje. Ikke oppbevar batteriet i en metallboks eller i nærheten av metallgjenstander.

Hva er de viktigste sikkerhetsinstruksjonene?

Bruk alltid godkjent øye- og hørselvern, hansker, sikkerhetsstøvler og lange bukser. Hold barn og dyr minst 15 meter unna. Ikke arbeid i regn eller tordenvær. Bruk aldri produktet uten beskyttelse for klippeutstyr. Stopp produktet og fjern batteriet før alt vedlikehold.

Hva er klippebredden på 325iR?

Klippebredden er 420 mm (42 cm). Dette gjør at du raskt kan dekke et stort område, egnet for mellomstore hager.

BRUKSANVISNING 325iR HUSQVARNA

(Fig. 11) Pas på kickback.

(Fig. 14) Frakobl batteriet før vedligeholdelse.

Årsager til kickback og relaterede advarsler

ADVARSEL: Stands produktet, og fjern batteriet. Bær altid beskyttelseshandsker.

ADVARSEL: Stands produktet, og fjern batteriet. Bær altid beskyttelseshandsker.

Transport og opbevaring

Overensstemmelseserklæring

EU-overensstemmelseserklæring

Vi, Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: [phone] erklærer under eneansvar, at det pågældende produkt:

overholder følgende EU-direktiver og bestemmelser:

Ansvarlig for teknisk dokumentation

Inhalt

Transport, oppbevaring og avhending.... 341
Tekniske data.... 341
Tilbehør....342
Samsvarserklæring....344
Vedlegg ....537

Innledning

Produktbeskrivelse

Dette produktet er en batteridrevet gresstrimmer/ryddesag med en elektrisk motor.

Det pågår et kontinuerlig arbeid for å øke sikkerheten og effektiviteten din under bruk. Kontakt serviceforhandleren din for mer informasjon.

Bruksområder

Bruk produktet sammen med en gressklinge eller et trimmerhode for å klippe ulike typer vegetasjon. Ikke

Produktoversikt

(Fig. 1)

1. Bruksanvisning
2. Vinkelgir
3. Hull for låsepinne
4. Trimmerhode
5. Beskyttelse for skjæreutstyr
6. Kombinasjonsnøkkel
7. Kraftutløser
8. Kraftutløsersperre
9. Riggrør
10. Knott
11. Varsellampe (LED)
12. Start/stopp-knapp
13. Hastighetsmodusknapp
14. Opphengspunkt
15. Brukergrensesnitt
16. Strømaggregat
17. Ladekabel
18. Batterilader
19. Strøm på- og varsellampe (LED)
20. Batteriutløserknapper
21. Batteri
22. Ladestatus
23. Varsellampe (LED)
24. Batteriindikatorknapp
25. Gressklinge
26. Støttekopp
27. Støtteflens

bruk produktet til andre oppgaver enn gresstrimming og gressrydding.

Merk: Nasjonale eller lokale forskrifter kan sette grenser for bruken av produktet.

Bruk kun produktet sammen med tilbehør som er godkjent av produsenten. Se Tilbehør på side 342

1. Låsemutter
2. Transportdeksel
3. Medbringerhjul
4. Sele

(Fig. 2) ADVARSEL! Dette produktet kan være farlig! Uforsiktig eller feilaktig bruk kan resultere i alvorlige skader eller dødsfall for brukeren eller andre. Det er svært viktig at du leser og forstår innholdet i bruksanvisningen. Les nøye gjennom bruksanvisningen, og forstå innholdet før du bruker produktet.
(Fig. 3) Bruk godkjent hørselsvern. Bruk godkjent øyevern.
(Fig. 4) Maksimalt turtall eller turtall uten belastning.
XXXX/min el- Omdreininger eller vekselgangsbevegel- ler min ^-1 ser per minutt.
(Fig. 5) Nominell spenning, V
(Fig. 6) Direktestrøm.

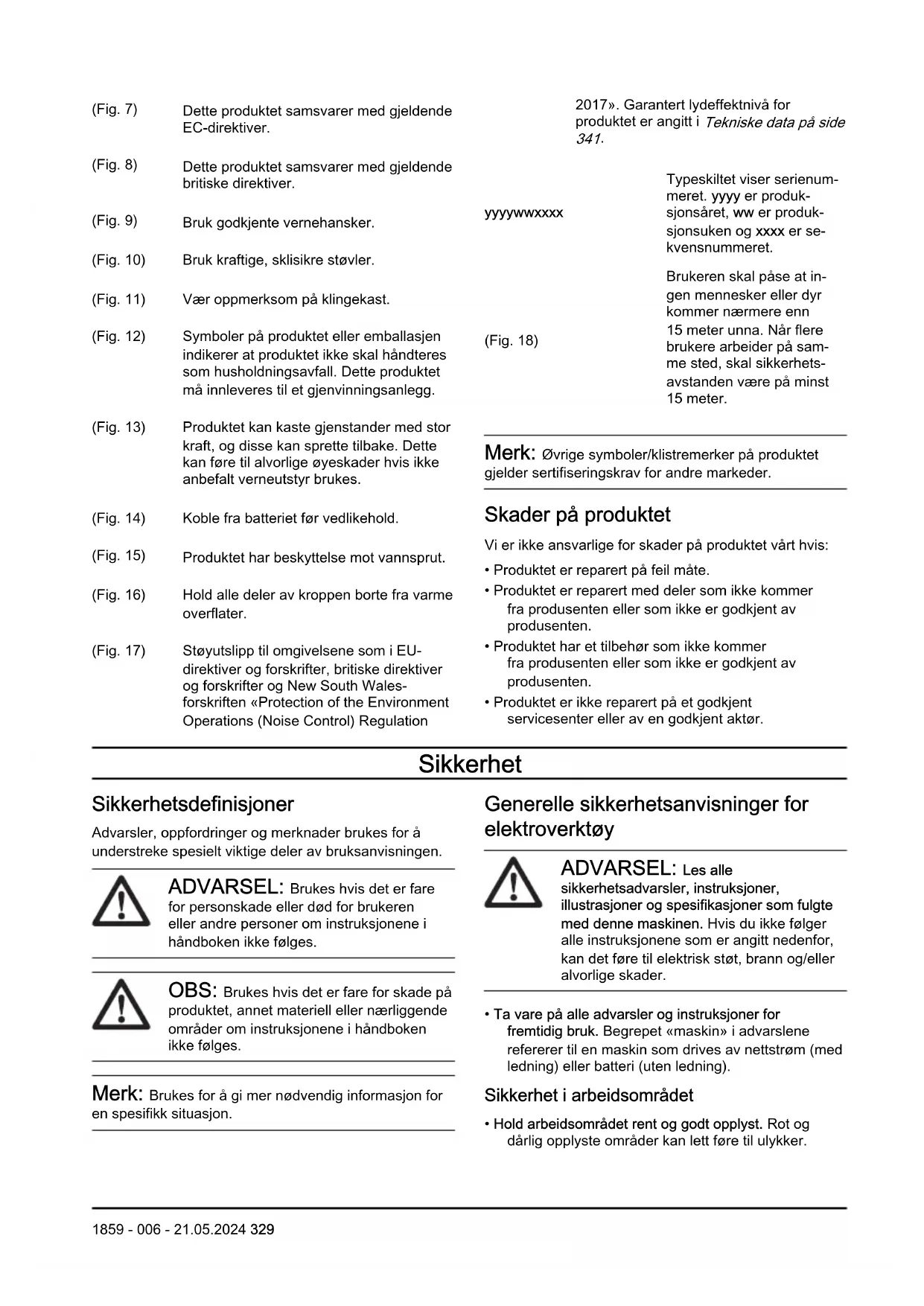

(Fig. 7) Dette produktet samsvarer med gjeldende EC-direktiver.

(Fig. 9) Bruk godkjente vernehansker.

(Fig. 11) Vær oppmerksom på klingekast.

(Fig. 12) Symboler på produktet eller emballasjen indikerer at produktet ikke skal håndteres som husholdningsavfall. Dette produktet må innleveres til et gjenvinningsanlegg.

(Fig. 13) Produktet kan kaste gjenstander med stor kraft, og disse kan sprette tilbake. Dette kan føre til alvorlige øyeskader hvis ikke anbefalt verneutstyr brukes.

(Fig. 14) Koble fra batteriet før vedlikehold.

(Fig. 16) Hold alle deler av kroppen borte fra varme overflater.

(Fig. 17) Støyutslipp til omgivelsene som i EU-direktiver og forskrifter, britiske direktiver og forskrifter og New South Wales-forskriften «Protection of the Environment Operations (Noise Control) Regulation

2017». Garantert lydeffektnivå for produktet er angitt i Tekniske data på side 341.

yyyyMMddxxxx

(Fig. 18)

Typeskiltet viser serienummeret. yyyy er produksjonsåret, ww er produksjonsuken og xxxx er sekvensnummeret.

Brukeren skal påse at in- gen mennesker eller dyr kommer närmere enn

15 meter unna. Når flere brukere arbeider på samme sted, skal sikkerhetsavstanden være på minst 15 meter.

Merk: ∅vrige symboler/klistremerker på produktet gjelder sertifiseringskrav for andre markeder.

Skader på produktet

- Produktet er reparert på feil måte.

- Produktet er reparert med deler som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.

- Produktet har et tilbehør som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.

- Produktet er ikke reparert på et godkjent servicesenter eller av en godkjent aktør.

Sikkerhet

Sikkerhetsdefinisjoner

Advarsler, oppfordringer og merknader brukes for å understreke spesielt viktige deler av bruksanvisningen.

ADVARSEL: Brukes hvis det er fare for personskade eller død for brukeren eller andre personer om instruksjonene i håndboken ikke følges.

OBS: Brukes hvis det er fare for skade på produktet, annet materiell eller nærliggende områder om instruksjonene i håndboken ikke følges.

Merk: Brukes for å gi mer nødvendig informasjon for en spesifikk situasjon.

Generelle sikkerhetsanvisninger for elektroverktøy

ADVARSEL: Les alle sikkerhetsadvarsler, instruksjoner, illustrasjoner og spesifikasjoner som fulgte med denne maskinen. Hvis du ikke følger alle instruksjonene som er angitt nedenfor, kan det føre til elektrisk støt, brann og/eller alvorlige skader.

- Ta vare på alle advarsler og instruksjoner for fremtidig bruk. Begrepet «maskin» i advarslene refererer til en maskin som drives av nettstrøm (med ledning) eller batteri (uten ledning).

- Hold arbeidsområdet rent og godt opplyst. Rot og dårlig opplyste områder kan lett føre til ulykker.

• Ikke bruk maskiner i eksplosive omgivelser, for eksempel i nærheten av brennbare væsker, gasser eller støv.Maskiner skaper gnister som kan antenne støv eller gasser.
• Hold barn og tilskuere på avstand når du bruker en maskin. Distraksjoner kan føre til at du mister kontrollen.

El-sikkerhet

• Støpselet til maskinen må passe til stikkontakten. Du må aldri modifisere støpselet på noen måte. Ikke bruk adapterplugger sammen med jordede maskiner. Når støpselet ikke er modifisert og stikkontakten passer, vil dette redusere faren for elektrisk støt.
• Unngå kroppskontakt med jordede flater, for eksempel rør, radiatorer, komfyrer og kjøleskap. Faren for elektrisk støt øker hvis kroppen til brukeren er jordet.
• Maskiner må ikke utsettes for regn eller annen fukt. Hvis det kommer vann inn i en maskin, øker faren for elektrisk støt.
• Ledningen må håndteres forsiktig. Bruk aldri ledningen til å bære eller dra maskinen eller til å trekke ut støpselet til maskinen. Hold ledningen unna varme, olje, skarpe kanter og bevegelige deler. Skadde eller sammenfloikete ledninger øker faren for elektrisk støt.
• Når en maskin brukes utendørs, må det brukes en skjøteledning som er egnet for utendørs bruk. Bruk av ledning for utendørs bruk reduserer faren for elektrisk støt.
• Hvis en maskin må brukes på et fuktig sted, bør den være koblet til en strømkrets som er beskyttet av jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektrisk støt.

Personlig sikkerhet

• Vær oppmerksom, følg med på det du gjør, og bruk sunn fornuft når du bruker en maskin. Ikke bruk en maskin hvis du er trett eller påvirket av narkotika, alkohol eller medisiner. Et øyeblikks uoppmerksomhet under bruk av maskiner kan føre til alvorlig personskade.
• Bruk personlig verneutstyr. Bruk alltid øyevern. Bruk av verneutstyr som støvmaske, vernesko med antisklisåle, hjelm og hørselvern der det kreves, reduserer faren for personskade.
• Unngå utilsiktet oppstart. Forsikre deg om at bryteren står i av-stillingen før du kobler til strømforsyningen og/eller batteripakken, tar opp verktøyet eller bærer verktøyet. Hvis du bærer en maskin påslått eller med en finger på bryteren, kan det lett oppstå ulykker.
• Fjern eventuelle justeringsnøkler før du slår på maskinen. En nøkkel som sitter på en roterende del av maskinen, kan forårsake personskade.

• Ikke strekk deg for langt. Pass på at du står sikkert og hold alltid balansen. Dette gir deg bedre kontroll over maskinen i uventede situasjoner.

• Bruk egnede klær. Ikke bruk løstsittende klær eller smykker. Hold hår og klær borte fra bevegelige deler. Løstsittende klær, smykker eller langt hår kan dras med av deler som beveger seg.

• Hvis apparatet er forsynt med tilkobling for støvsuger eller oppsamler, må du forsikre deg om at disse er riktig tilkoblet og brukes på riktig måte. Bruk av et støvavsug kan redusere farer på grunn av støv.
• Selv om du har lang erfaring med bruk av elektroverktøy, må du ikke bli uforsiktig eller ignorere sikkerhetsreglene. Uforsiktig oppførsel kan føre til alvorlige skader i løpet av et lite sekund.

Bruk og vedlikehold av maskinen

• Ikke bruk makt på maskinen. Bruk riktig maskin til den aktuelle oppgaven. Riktig maskin gjør jobben på en bedre og sikrere måte i den hastigheten den er konstruert for.
• Ikke bruk maskinen hvis bryteren ikke fungerer som den skal. Maskiner som ikke kan kontrolleres med bryteren, er farlige, og må repareres.
• Koble støpselet fra strømforsyningen og/eller batteripakken fra produktet, hvis det er avtakbart, før du foretar justeringer, skifter tilbehør eller legger unna produktet for oppbevaring. Disse forsiktighetstiltakene forhindrer utilsiktet start av elektroverktøyet.
• Maskiner som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la personer som ikke er kjent med maskinen eller disse instruksjonene, bruke maskinen. Maskiner er farlige når de håndteres av uerfarne brukere.
• Vedlikehold maskiner og tilbehør. Kontroller justeringen av bevegelige deler, samt at de ikke sitter fast. Kontroller at det ikke finnes ødelagte deler eller andre feil som kan påvirke bruken av maskinen. Hvis maskinen er skadet, må den repareres før bruk. Mange ulykker skyldes dårlig vedlikeholdte maskiner.
• Hold skjæreverktøy skarpe og rene. Riktig vedlikeholdte skjæreverktøy med skarpe skjarekanter har mindre fare for å sette seg fast, og er lettere å kontrollere.
• Bruk maskinen, tilbehør og verktøybits osv. i samsvar med disse instruksjonene, de aktuelle arbeidsforholdene og arbeidet som skal utføres. Bruk av maskinen til andre oppgaver enn dem den er tiltenkt, kan føre til farlige situasjoner.
• Hold håndtakene og gripeflatene tørre, rene og frie for olje og fett. Glatte håndtak og gripeflater gjør trygg håndtering og kontroll av verktøyet i uventede situasjoner umulig.

Bruk og pleie av batteriverktøy

- Må bare lades med laderen som er spesifisert av produsenten. En lader som passer til én batteripakke kan skape brannfare hvis den brukes med en annen batteripakke.

• Bruk kun de batteriene som er tiltenkt for elektroverktøyene. Bruk av andre batteripakker kan medføre fare for personskade og brann.
• Når batteriet ikke er i bruk, må det holdes unna andre metallgjenstander som binders, mynter, nøkler, spiker, skruer og andre små metallgjenstander som kan danne en forbindelse fra den ene batteripolen til den andre. Kortslutning av batteripolene kan føre til forbrenning eller brann.
• Hvis batteriet utsettes for store påkjenninger, kan det komme væske ut av det. Unngå i så fall kontakt med denne væsken. Skyll med vann hvis kontakt oppstår ved et uhell. Hvis du får væske i øynene, kontakt lege øyeblikkelig. Væske som kommer ut av batteriet kan forårsake irritasjon eller forbrenninger.
• Ikke bruk batteripakken eller verktøyet hvis det er skadet eller endret. Skadede eller endrede batterier kan ha en uforutsigbar adferd, noe som kan føre til brann, eksplosjoner eller personskader.
• Ikke eksponer en batteripakke eller et verktøy for brann eller for høy temperatur. Eksponering for flammer eller temperaturer over 130 °C (265 °F) kan føre til eksplosjon.
• Følg alle instruksjoner for lading, og ikke lad batteripakken eller verktøyet utenfor temperaturområdet som er angitt i instruksjonene. Lading på feil måte eller ved temperaturer utenfor det angitte området kan påføre batteriet skade og øke faren for brann.

Service

• Service må bare utføres av kvalifiserte reparatører, og kun med identiske reservedeler. Dette sikrer at sikkerheten til maskinen opprettholdes.
• Utfør aldri service på skadede batteripakker. Service av batteripakker skal kun utføres av produsenten eller autoriserte serviceleverandører.

• Ikke bruk maskinen i dårlig vær, spesielt när det er fare for tordenvær. Dette øker faren for å bli truffet av lynnedslag.
• Inspiser området grundig for dyreliv der maskinen skal brukes. Dyreliv kan bli skadet av maskinen under bruk.
• Kontroller grundig området der maskinen skal brukes, og fjern alle steiner, pinner, ledninger, bein og andre fremmedlegemer. Gjenstander som slynges ut, kan forårsake personskade.
• Før du bruker maskinen, må du alltid kontrollere den visuelt for å forsikre deg om at kapperen eller klingen og kapper-/klingeenheten ikke er skadet. Skadede deler øker faren for personskade.
• Følg instruksjonene for utskifting av tilbehør. Hvis festemutrene eller -boltene til klingen ikke er riktig strammet, kan klingen løsne eller bli skadet.
• Den nominelle rotasjonshastigheten til kapperen må minst tilsvare den maksimale rotasjonshastigheten

som er angitt på maskinen. Kappere som går raskere enn den nominelle rotasjonshastigheten, kan brekke av og bli kastet ut.
- Bruk øye-, hørsels-, hode- og håndvern. Egnet verneutstyr reduserer faren for å bli skadet av flygende gjenstander eller utilsiktet kontakt med kappetråden eller klingen.
- Bruk alltid vernesko når du bruker maskinen. Vær ikke barbent og bruk ikke åpne sandaler når du bruker maskinen. Dette reduserer faren for skade på føttene som følge av kontakt med kapper, tråd eller klinge i bevegelse.
- Ha alltid på deg lange bukser när du bruker maskinen. Hud som ikke er tildekket er mer sannsynlig å skades av gjenstander som kan slynges ut.
- Hold tilskuere på avstand når du bruker maskinen. Objekter som slynges ut, kan føre til alvorlig personskade.
- Bruk alltid begge hendene når du bruker maskinen. Hold maskinen med begge hender for å unngå tap av kontroll.
- Hold maskinen bare i isolerte gripeflater, ettersom kappetråden eller klingen kan komme i kontakt med skjulte ledninger. Hvis kappetråden eller klingen kommer i kontakt med en strømførende ledning, kan de eksponerte metalldelene av maskinen bli strømførende, og dette kan gi brukeren elektrisk støt.
- Sørg for at du alltid står støtt, og bruk maskinen bare mens du står på bakken. Glatte eller ustabile underlag kan føre til at du mister balansen eller mister kontrollen over maskinen.
- Ikke bruk maskinen i svært bratte skråninger. Dette reduserer risikoen for å miste kontrollen, skli og falle, som kan føre til personskade.
- Når du arbeider i skråninger, må du alltid stå støtt, alltid arbeide på tvers, aldri opp eller ned, og være svært forsiktig når du skifter retning. Dette reduserer risikoen for å miste kontrollen, skli og falle, som kan føre til personskade.
- Hold alle deler av kroppen unna kapperen, tråden og klingen når maskinen er i drift. Før du starter maskinen, må du forsikre deg om at kapperen, tråden og klingen ikke kommer i kontakt med noe. Et øyeblikks uoppmerksomhet under bruk av maskinen kan føre til alvorlig personskade.
- Ikke bruk maskinen over hoftehøyde. Dette bidrar til å hindre utilsiktet kontakt med kapperen eller klingen, og gir bedre kontroll over maskinen i uventede situasjoner.
- Når du kapper busker eller unge trær som står i spenn, må du være oppmerksom på at maskinen plutselig kan bli kastet tilbake. Når spenningen i trefibrene utløses, kan busken eller treet treffe brukeren og/eller føre til at maskinen kommer ut av kontroll.
- Vær ekstremt forsiktig ved saging i busker og ungtrær. Det slanke materialet kan sette seg fast i

klingen og bli slynget mot deg, eller føre til at du mister balansen.

• Ha alltid full kontroll over maskinen, og ikke berør kappere, tråder eller klinger eller andre farlige bevegelige deler mens de er i bevegelse. Dette reduserer faren for skader fra bevegelige deler.
• Når du fjerner fastkilt materiale, lagrer eller utfører vedlikehold på maskinen, må du påse at strømbryteren er slått av, og at batteripakken er tatt ut. Hvis maskinen startes uventet mens du fjerner fastkjørt materiale eller utfører service, kan det oppstå alvorlig personskade.
• Bær maskinen avslått og unna kroppen. Riktig håndtering av maskinen reduserer sannsynligheten for utilsiktet kontakt med kapper, tråd eller klinge i bevegelse.
• Ved transport eller oppbevaring av maskinen må du alltid montere dekselet på metallklingene. Riktig håndtering av maskinen reduserer faren for utilsiktet kontakt med klingen.
• Bruk bare nye kappere, tråder, kappehoder og klinger som er spesifisert av produsenten. Feil reservedeler kan øke faren for ødeleggelse og personskade.
• Når du fjerner fastkilt materiale eller utfører service på maskinen, må du kontrollere at bryteren er av og at batteripakken er fjernet. Uventet start av maskinen mens du fjerner fastkilt materiale eller utfører service på maskinen, kan føre til alvorlig personskade.

Annen generell sikkerhetsinformasjon

• Slå av produktet før du flytter det. Ta alltid ut batteriet før du overlater produktet til en annen person.
• Sett aldri produktet ned med mindre du har slått det av og tatt ut batteriet. Ikke forlat produktet uten tilsyn när det er slått på.
• Skjæreutstyret stopper ikke umiddelbart när produktet slås av.
• Før produktet brukes og etter at det har vært utsatt for slag, må det kontrolleres for tegn på slitasje eller skader. Det skal repareres ved behov.
• Hvis noe skulle sette seg fast i skjæreutstyret mens du bruker produktet, må du stoppe og slå av produktet. Kontroller at skjæreutstyret stopper helt. Ta ut batteriet før du rengjør, inspiserer eller reparerer produktet og/eller skjæreutstyret.
• Kontroller produktet før bruk. Se Sikkerhetsutstyr på produktet på side 334 og Vedlikehold på side 339. Ikke bruk et defekt produkt. Utfør sikkerhetskontrollene, og følg vedlikeholds- og serviceinstruksjonene i denne bruksanvisningen.
• Defekt skjæreutstyr kan øke risikoen for ulykker.
• Kontroller giret med tanke på smuss og sprekker. Fjern gress og løv fra giret med en børste. Hansker skal brukes ved behov.

• Pass alltid på at ventilasjonsåpningene holdes frie for smuss.

• Kontroller at trimmerhodet er skikkelig festet på trimmeren.

• Alle deksler, all beskyttelse og alle håndtak må være montert før maskinen startes.
• Kontroller at produktet er i perfekt stand. Kontroller at alle muttere og skruer er trukket ordentlig til.
• Kontroller trimmerhodet og trimmerskjermen slik at de er uten skader og fri for sprekkdannelser. Bytt trimmerhode eller trimmerskjerm hvis de er blitt utsatt for slag eller har sprekker. Bruk alltid anbefalt beskyttelse for det spesifikke skjæreutstyret. Se Tilbehør på side 342.
• Dette produktet er et farlig verktøy hvis du ikke er forsiktig, eller hvis du bruker produktet på feil måte. Dette produktet kan føre til alvorlig personskade eller død for operatøren eller andre.
• Maskinen er ikke ment for å brukes av personer (inkludert barn) med redusert fysisk, sansemessig eller mental kapasitet eller personer uten erfaring og kunnskap, hvis de ikke er under tilsyn og får instruksjoner i bruk av maskinen av en person som er ansvarlig for deres sikkerhet. Barn må holdes under oppsyn for å sikre at de ikke leker med apparatet.
• La aldri barn bruke eller oppholde seg i nærheten av maskinen. Siden maskinen er lett å starte, kan barn starte den hvis de ikke holdes under oppsyn. Dette kan medføre risiko for alvorlig personskade. Batteriet må derfor kobles fra når maskinen ikke er under oppsyn.
• Produktet og/eller batteriet må aldri brukes av barn eller personer som ikke har fått opplæring i bruken av det.
• Oppbevar utstyret i et låsbart område, slik at det er utilgjengelig for barn og uautoriserte personer.
• Hold alltid hender og føtter borte fra klippeområdet, og spesielt når motoren slås på.
• Når produktet er slått av, må du holde hender og føtter unna skjæreutstyret til det har stoppet helt.
• Ikke fjern avklippet materiale eller la andre personer fjerne det mens produktet er slått på eller skjæreutstyret roterer. Dette kan føre til alvorlige skader.
• Husk at det er du som bruker som har ansvaret for å unngå at personer eller eiendom utsettes for fare.
• Den opprinnelige konstruksjonen til produktet må ikke under noen omstendigheter endres uten tillatelse fra produsenten. Bruk alltid originalt tilbehør. Uautoriserte endringer og/eller tilleggsutstyr kan medføre alvorlige skader eller dødsfall for brukeren eller andre. Garantien din dekker kanskje ikke skader eller erstatningsansvar som følge av bruk av uautoriserte tilbehør og reservedeler.
• Det eneste tilbehøret som kan brukes med dette produktet, er skjæreutstyret som anbefales i kapittelet om tilbehør. Se Tilbehør på side 342.
• Bruk aldri et produkt som er modifisert slik at det ikke lenger er i samsvar med originalutførelsen.

- Bruk aldri et defekt produkt. Utfør sikkerhetskontrollene og vedlikeholds- og serviceinstruksjonene i denne bruksanvisningen. Noen vedlikeholds- og servicetiltak må utføres av erfarne og kvalifiserte spesialister. Se instruksjonene under overskriften Vedlikehold.

- Arbeid i dårlig vær er slitsomt og kan medføre ekstra faremomenter. Det anbefales ikke å bruke maskinen i veldig dårlig vær, for eksempel i tett tåke, kraftig regn, sterk vind eller sterk kulde eller ved fare for lyn. Dette gir økt fare.

- Arbeid aldri på en stige, skammel eller stå på noe annet som ikke er ordentlig sikret.

- Produktet bør oppbevares innendørs når det ikke er i bruk.

- Det er umulig å dekke alle de tenkelige situasjonene som kan oppstå. Vær alltid forsiktig og bruk sunn fornuft. Unngå situasjoner du ikke føler deg tilstrekkelig kvalifisert for. Hvis du etter å ha lest disse instruksjonene fortsatt føler deg usikker vedrørende bruken, skal du rådføre deg med en ekspert før du fortsetter.

- Sørg for at ingen mennesker eller dyr kommer nærmere enn 15 m unna mens du arbeider. Hvis flere arbeider på samme sted, skal sikkerhetsavstanden være minst 15 meter. Ellers kan dette medføre risiko for alvorlig personskade. Stopp produktet øyeblikkelig hvis noen kommer nærmere. Sving aldri produktet rundt uten først å ha kontrollert bakover at ingen befinner seg innenfor sikkerhetssonen.

- Sørg for at mennesker, dyr eller annet ikke kan påvirke kontrollen av produktet, og at de ikke kommer i kontakt med skjæreutstyret eller løse gjenstander som slynges ut av skjæreutstyret. Bruk imidlertid aldri produktet uten mulighet til å kunne påkalle hjelp ved en ulykke.

- Sørg for at du kan gå og stå sikkert. Se etter eventuelle hindre ved uventet forflytting (røtter, steiner, greiner, groper, forhøyninger osv.). Vær meget forsiktig ved arbeid i skrånende terreng.

• Gå, ikke løp.

- Inspiser arbeidsområdet. Fjern alle løse gjenstander, for eksempel steiner, glasskår, spiker, ståltråd, snorer osv., som kan bli slynget av sted eller vikle seg rundt kapperen eller kapperbeskyttelsen.

- Se opp for grenstumper som kan slynges i vei under kappingen. Klipp ikke for nær bakken, der steiner og andre gjenstander kan bli slynget av gårde.

- Forsikre deg om at ingen klær eller kroppsdeler kan komme i kontakt med skjæreutstyret når produktet er slått på. Hold produktet under midjehøyde.

- Se opp for gjenstander som slynges ut. Godkjent øyevern skal alltid brukes. Bøy deg aldri over beskyttelsen for skjæreutstyret. Steiner, skrot o.l. kan bli slynget opp i øynene og forårsake blindhet eller alvorlige skader.

- Vær alltid oppmerksom på varselsignaler eller tilrop ved bruk av hørselsvern. Ta alltid av hørselvernet så snart produktet stopper.

• Hvis det oppstår uønskede vibrasjoner, mater du ut ny tråd, slik at tråden får riktig lengde. Dette skal stoppe vibrasjonene.
• Hvis produktet begynner å vibrere unormalt, må du stoppe produktet og ta ut batteriet.
• Overeksponering for vibrasjoner kan føre til blodkar- eller nerveskader hos personer som har dårlig blodsirkulasjon. Oppsøk lege hvis du opplever fysiske symptomer som kan relateres til overeksponering for vibrasjoner. Eksempel på slike symptomer er dovning, manglende følelse, «kiling», «stikk», smerte, manglende eller redusert styrke, forandringer i hudens farge eller overflate. Disse symptomene opptrer vanligvis i fingre, hender eller håndledd.
• Hold alltid i produktet med begge hender. Hold produktet på høyre side av kroppen.

Klingekast – årsaker og relaterte advarsler

• Klingekast er en plutselig maskinbevegelse sidelengs, fremover eller bakover, som kan oppstå når bladet setter seg fast eller henger seg fast i en gjenstand som et småtre eller en trestubbe. Det kan være kraftig nok til å gjøre at maskinen og/eller brukeren presses den ene eller andre veien og eventuelt mister kontrollen over maskinen. Klingekast og relaterte farer kan unngås ved å ta nødvendige forholdsregler, som angitt nedenfor.
• Sørg for at du har godt grep med begge hender på maskinen, og hold armene slik at de kan motstå klingekast. Stå på venstre side av maskinen. Klingekast kan øke faren for personskade som følge av at maskinen beveger seg uventet. Klingekast kan kontrolleres av brukeren hvis riktige forholdsregler tas.
• Hvis klingen kjører seg fast, eller hvis et kutt av en eller annen grunn avbrytes, må du slå av maskinen og holde den i ro til klingen stopper helt. Hvis klingen er fastkjørt, må du ikke prøve å fjerne maskinen fra materialet eller dra maskinen bakover mens klingen er i bevegelse, da dette kan føre til klingekast. Undersøk problemet og iverksett korrigerende tiltak for å eliminere årsaken til at klingen kjører seg fast.
• Ikke bruk sløve eller skadede klinger. Sløve eller skadede klinger øker risikoen for fastkjøring eller fastklemming, noe som kan føre til klingekast.
• Sørg alltid for god sikt til materialet som kappes. Sannsynligheten for klingekast er større på steder der det er vanskelig å se materialet som skjæres/klippes.
• Hvis noen kommer bort til deg og prøver å få kontakt med deg når du bruker maskinen, må du slå den av. Det er økt risiko for at andre kan bli skadet av klingen i bevegelse ved klingekast.

Personlig verneutstyr

ADVARSEL: Les de følgende advarselinstruksjonene før du bruker produktet.

• Benytt alltid godkjent verneutstyr när du bruker produktet. Verneutstyr kan aldri fullstendig forhindre skade, men det reduserer skadeomfanget hvis ulykken inntreffer. Spør forhandleren din om hjelp til å velge riktig utstyr.
• Bruk hjelm hvis trærne i arbeidsområdet har en høyde på mer enn 2 meter / 6,5 fot.
• Bruk godkjent hørselsvern.
• Bruk alltid godkjente vernebriller som tilfredsstiller ANSI Z87.1-standarden i USA eller EN 166-standarden i EU-land. Bruk visir for å beskytte ansiktet. Visiret er ikke nok til å beskytte øynene.

(Fig. 19)

• Bruk hansker när det er nødvendig, for eksempel när du fester, undersøker eller rengjør skjæreutstyret.
• Bruk vernestøvler med ståltå og sklisikre såler.
• Bruk klær av et slitesterkt materiale. Bruk alltid tykke langbukser og lange ermer. Unngå bruk av altfor vide klær som lett henger seg fast i kvister og grener. Ikke bruk smykker, korte bukser eller sandaler. Ikke gå med bare føtter. Sett håret opp over skuldernivå. (Fig. 20)
• Ha førstehjelpsutstyr i nærheten.

(Fig. 21)

Sikkerhetsutstyr på produktet

ADVARSEL: Les de følgende advarselsinstruksjonene før du bruker produktet.

I dette avsnittet forklares produktets sikkerhetsfunksjoner, hvilken funksjon det har, og hvordan man utfører kontroll og vedlikehold for å være sikker på at det fungerer. Se bruksanvisningen under overskriften Produktoversikt på side 328 for å finne ut hvor disse delene er plassert på produktet.

Levetiden til produktet kan forkortes og risikoen for ulykker kan øke dersom produktvedlikeholdet ikke utføres på riktig måte, og dersom service eller reparasjoner ikke er fagmessig utført. Hvis du trenger ytterligere informasjon, kan du kontakte nærmeste servicesenter.

ADVARSEL: Bruk aldri et produkt med skader på sikkerhetsutstyret. Produktets sikkerhetsutstyr skal kontrolleres og vedlikeholdes som beskrevet i dette avsnittet. Hvis produktet ikke består alle kontrollene, må serviceverksted oppsøkes for reparasjon.

OBS: All service og reparasjon av maskinen krever spesialutdanning. Dette gjelder særlig maskinens sikkerhetsutstyr. Hvis maskinen ikke består alle kontrollene

som er oppgitt nedenfor, må du oppsøke et serviceverksted. Kjøp av våre produkter garanterer at du kan få utført en fagmessig reparasjon og service. Hvis maskinen ikke er kjøpt hos en av våre servicefaghandlere, så spør dem etter nærmeste serviceverksted.

Slik kontrollerer du brukergrensesnittet

1. Trykk på og hold inne start/stopp-knappen (A).

Kraftutløsersperren forhindrer at maskinen aktiveres ved et uhell. Når du skyver kraftutløsersperren fremover (A) og deretter presser kraftutløsersperren mot håndtaket (B), utløses kraftutløseren (C). Når du slipper håndtaket, går kraftutløseren og kraftutløsersperren tilbake til utgangsposisjonene. Denne bevegelsen styres av uavhengige fjærer.

(Fig. 23)

1. Kontroller at kraftutløseren er låst när sperren står i utgangsstillingen. (Fig. 24)
2. Trykk på kraftutløseren, og kontroller at den går tilbake til utgangsstillingen når du slipper den. (Fig. 25)
3. Kontroller at kraftutløseren og sperren kan bevege seg fritt, og at returfjæren fungerer som den skal. (Fig. 26)
4. Start produktet. Se Slik starter du produktet på side 338
5. Gi full gass.
6. Slipp kraftutløseren, og sjekk at skjæreutstyret stanser helt.

Selens hurtigutløsermekanisme

• Selestroppene må alltid holde seg i korrekt posisjon.
• I en nødssituasjon kan hurtigutløsermekanismen for selen hjelpe deg med å frigjøre deg trygt fra produktet.

Slik kontrollerer du beskyttelsen for skjæreutstyret

ADVARSEL: Ikke bruk skjæreutstyr uten en godkjent og korrekt festet beskyttelse. Bruk alltid anbefalt beskyttelse for skjæreutstyr for det skjæreutstyret du bruker. Se Tilbehør på side 342. Hvis feil eller defekt beskyttelse for skjæreutstyr monteres, kan dette forårsake alvorlig personskade.

Beskyttelsen for skjæreutstyret stopper gjenstander som kastes ut i retning av brukeren. Det forhindrer også skader som oppstår hvis du berører skjæreutstyret.

1. Stans produktet, og fjern batteriet.
2. Utfør en visuell sjekk etter skader, for eksempel sprekker. (Fig. 28)
3. Skift ut beskyttelsen for skjæreutstyret hvis den er skadet.

ADVARSEL: Stopp produktet, og ta ut batteriet. Bruk vernehansker, og vær forsiktig rundt de skarpe kantene på skjæreutstyret.

En låsemutter brukes til å feste visse typer skjæreutstyr. Låsemutteren er venstregjenget.

(Fig. 29)

• Ved montering trekker du til låsemutteren mot skjæreutstyrets rotasjonsretning.
• Ved demontering løsner du låsemutteren i skjæreutstyrets rotasjonsretning.
• Bruk en pipenøkkel med langt håndtak for å løsne og trekke til låsemutteren. Pilen på bildet viser området der du kan bruke pipenøkkelen.

ADVARSEL: Ta ut batteriet, og pass på at skjæreutstyret stopper helt, før du jobber med noen del av skjæreutstyret.

ADVARSEL: Bruk riktig skjæreutstyr. Bruk bare skjæreutstyr sammen med beskyttelsen vi anbefaler. Se Tilbehør på side 342. Sørg for at skjæreutstyret er riktig filt. Skjæreutstyr som ikke er riktig filt, gir økt risiko for klingekast.

ADVARSEL: En klinge som ikke har stoppet, kan forårsake skade mens den fortsetter å spinne etter at bryteren er sluppet ut. Du må sørge for å ha kontroll på produktet helt til klingen har sluttet å rotere.

(Fig. 30)

• Bruk klingene og gressknivene for å klippe grovt gress.
• Bruk trimmerhodet for å trimme gress.
• Kontroller skjæreutstyret med henblikk på skader og sprekkdannelse. Bytt ut skjæreutstyr som er skadet.

Trimmerhode

• Bruk alltid riktig trimmerhode og skjæreutstyr, og bruk alltid anbefalt trimmertråd. Se Tilbehør på side 342 og monteringsinstruksjonene bakerst i bruksanvisningen.
• Pass på at kapperen på trimmerskjermen ikke er skadet.
• Pass på at trimmertråden vikles stramt og jevnt rundt trommelen, slik at du unngår uvanlige vibrasjoner fra produktet. Forskjellige trådlengder kan føre til unødvendige vibrasjoner. Dunk lett på trimmerhodet for å få riktig lengde på tråden.

For å forlenge trådens levetid kan du legge den i vann i et par døgn før den settes inn. Dette gjør tråden mer robust.

Gressklinge

• Bruk klinger som er riktig slipt. En klinge som er filt feil eller skadd, øker risikoen for skader.
• Les instruksjonene som fulgte med klingen, for å slipe og stille den inn riktig.

Sikkerhetsinstruksjoner for montering

ADVARSEL: Les, forstå og følg disse instruksjonene nøye før du bruker produktet.

• Ta batteriet ut av produktet før du setter sammen produktet.
• Bruk godkjente vernehansker.
• Når du bruker en gressklinge, må du kontrollere at riktig klingebeskyttelse og selen er festet til produktet.
• En skadet eller feil beskyttelse kan forårsake skade. Ikke bruk skjæreutstyr som ikke har en godkjent beskyttelse montert.
• Medbringerhjulet og støtteflensen må monteres riktig i senterhullet til skjæreutstyret. Skjæreutstyr som er festet feil, kan forårsake skade eller død.
• Produktet må alltid festes til selen på riktig måte for trygg bruk og for å forhindre skade på brukeren og andre personer.

Sikkerhetsinstruksjoner for vedlikehold

ADVARSEL: Les de følgende advarslene før du utfører vedlikehold på produktet.

• Fjern batteriet før du utfører vedlikehold, andre kontroller eller monterer produktet.
• Operatøren må bare utføre vedlikehold og service som refereres til i denne bruksanvisningen. Henvend deg til forhandleren for mer omfattende vedlikehold og service.
• Ikke rengjør batteriet eller batteriladeren med vann. Sterke vaskemidler kan skade plasten.

• Hvis du ikke utfører vedlikehold, minsker levetiden til produktet og risikoen for ulykker øker.

• Det kreves spesiell opplæring for alt vedlikehold og reparasjonsarbeid, spesielt for sikkerhetsutstyret på produktet. Hvis ikke alle kontrollene i denne bruksanvisningen er godkjent etter at du har gjort vedlikehold, må du ta kontakt med serviceforhandleren. Vi garanterer at fagmessig reparasjon og service er tilgjengelig for produktet.

• Hold bladtennene godt og korrekt filt. Følg anbefalingene våre. Se også instruksjonene på bladets emballasje.
• Bruk bare originale reservedeler.
• Bruk alltid robuste hansker når du reparerer skjæreutstyret. Bladene er svært skarpe og kan lett forårsake skader.

Montering

Slik monterer du styret

1. Fjern skruen bak gasshåndtaket. (Fig. 31)
2. Flytt gasspaken til høyre siden av styrearmen.
3. Juster hullet bak gasshåndtaket så det ligger over hullet i styrearmen.
4. Sett inn skruene gjennom hullene. Trekk til skruen.
5. Monter håndtaket mellom pilene på riggrøret. Trekk til skruen. (Fig. 32)

Slik setter du styret i transportstilling

1. Løsne knotten.
2. Drei styret helt til det er parallelt med riggrøret. (Fig. 33)
3. Drei styret rundt riggrøret til styreklemmen låses i transportstilling. (Fig. 34)
4. Trekk til knotten.

Slik monterer du skjæreutstyret

Vernet består av et skjæreutstyr og et vern.

ADVARSEL: Stans produktet og fjern batteriet. Bruk vernehansker.

ADVARSEL: Bruk alltid det vernet for skjæreutstyret som anbefales for skjæreutstyret. Se Tilbehør på side 342.

ADVARSEL: Skjæreutstyr som er festet på feil måte, kan forårsake skader eller død.

Beskyttelse for skjæreutstyr

Produktet bruker samme beskyttelse for skjæreutstyr for gressklingen og trimmerhodet.

• Beskyttelse for skjæreutstyr og gressklinge.
  (Fig. 35)
• Beskyttelse for skjæreutstyr og trimmerhode.

(Fig. 36)

Montering av trimmerhodet, beskyttelsen for skjæreutstyret og gressklingen

Slik monterer du trimmerhodet T35

1. Sett medbringerhjulet (B) på den utgående akselen.
2. Vri den utgående akselen slik at et av hullene i medbringerhjulet står på linje med det riktige hullet i girhuset.
3. Sett läsepinnen (C) inn i hullet slik at riggrøret låses.
4. Vri trimmerhodet (H) mot urviseren for å feste det. (Fig. 37)

Slik tar du av trimmerhodet T35

1. Sett läsepinnen (C) inn i hullet slik at riggrøret låses.
2. Vri trimmerhodet (H) med urviseren for å fjerne det.
3. Fjern medbringerhjulet (B) fra den utgående akselen. (Fig. 37)

Slik monterer du beskyttelsen for skjæreutstyret

1. Fest beskyttelsen for skjæreutstyret (A) til kroken på plateholderen (B). (Fig. 38)
2. Monter beskyttelsen for skjæreutstyret på riggrøret, og stram til med bolten (C).

Slik fjerner du beskyttelsen for skjæreutstyret

- Løsne bolten (C), og fjern beskyttelsen for skjæreutstyret (A) fra riggrøret. (Fig. 39)

1. Legg produktet på en flat overflate for å forsikre deg om at klingen monteres riktig.
2. Vri den utgående akselen slik at et av hullene i medbringerhjulet (B) står på linje med det riktige hullet i girhuset.

3. Sett läsepinnen (C) inn i hullet slik at riggrøret låses.

4. Plasser gressklingen (D), støttekoppen (E) og støtteflensen (F) på den utgående akselen. (Fig. 40)

5. Kontroller at medbringerhjulet og støtteflensen monteres riktig i gressklingens senterhull. (Fig. 30)

6. Sett i mutteren (G).

7. Stram til mutteren med pipenøkkelen. Hold skaftet på pipenøkkelen nær klingebeskyttelsen. Stram til i motsatt retning av hvordan skjæreutstyret roterer. Stram til med et dreiemoment på 35–50 Nm. (Fig. 41)

1. Legg produktet på en flat overflate for å forsikre deg om at klingen fjernes riktig.

2. Sett låsepinnen (C) inn i hullet i riggrøret, slik at riggrøret låses.

3. Ta av mutteren (G).

4. Fjern støtteflensen (F), støttekoppen (E) og gressklingen (D) fra den utgående akselen. (Fig. 40)

Slik justerer du selen

ADVARSEL: Fest alltid dette produktet til selen på riktig måte. Hvis det ikke er gjort, kan du ikke kontrollere produktet på en trygg måte, og dette kan føre til skader på deg eller andre. Ikke bruk en sele med skade på hurtigutløseren.

ADVARSEL: Bruk mekanismen for hurtigutløsning av selen hvis du må løse deg fra produktet og selen i en nødssituasjon.

1. Ta på deg selen.
2. Juster selen for beste arbeidsstilling.
3. Juster sideremmene helt til vekten er jevnt fordelt over skuldrene. (Fig. 42)
4. Juster selen slik at skjæreutstyret er parallelt med bakken. (Fig. 43)
5. Hvis du skal klippe gress, må du holde skjæreutstyret forsiktig mot bakken. Juster opphengspunktet for å balansere produktet riktig.

Drift

Innledning

ADVARSEL: Les og forstå kapittelet om sikkerhet før du bruker produktet.

OBS: Hvis det er vanskelig å få batteriet inn batteriholderen, er dette fordi du prøver å sette det inn på feil måte. Dette kan skade produktet.

1. Sørg for at batteriet settes inn på riktig måte.

Dette må du gjøre før du bruker produktet

• Undersøk arbeidsområdet for å gjøre deg kjent med terrenget. Undersøk skråningen på bakken og hvorvidt det finnes hindringer som steiner, greiner og grøfter.
• Utfør en inspeksjon av produktet.
• Utfør sikkerhetskontrollene, vedlikeholdet og servicen som er angitt i denne bruksanvisningen.
• Hvis bladet brukes, må du sørge for at låsemutteren er strammet riktig.
• Kontroller at alle deksler og beskyttelsen for skjæreutstyret er riktig festet og ikke er skadet. Skift skadede deler.

Arbeidsposisjon

• Hold i produktet med begge hender.
• Hold produktet på høyre side av kroppen.
• Ha skjæreutstyret under midjehøyde.
• Fest alltid produktet til selen.
• Hold kroppsdeler unna varme overflater.
• Hold kroppsdeler unna skjæreutstyret.

Slik fordeler du belastningen likt på skuldrene

1. Juster strammingen av sideremmene for å fordele vekten likt på skuldrene.
2. Juster selen for beste arbeidsstilling. Arbeidet blir lettere hvis selen og produktet er riktig justert.

Produktet har en modusknapp. Med modusknappen kan brukeren begrense det maksimale turtallet. Modusknappen har tre turtallsnivåer. Et lavere nivå forlenger brukstiden for produktet. Bruk nivå 1 og nivå 2 hvis bruken ikke krever fullt turtall / full effekt. Hvis driftsforholdene krever fullt turtall / full effekt, bruker du nivå 3. Ikke bruk et høyere nivå enn nødvendig for driften.

1. Trykk på modusknappen for å stille inn en grense for maksimalt turtall. Den hvite LED-lampen tennes for å vise at funksjonen er slått på. (Fig. 46)
2. Trykk på modusknappen én gang til for å velge neste turtallsnivå.

Funksjon for automatisk avslåing

Produktet er utstyrt med en avslåingsfunksjon som deaktiverer det hvis det ikke brukes.

Fjerne gress med en gressklinge

1. Gressklinger og gresskniver må ikke brukes på treaktige stammer.
2. Til alle typer av høyt eller kraftig gress brukes gressklinge.
3. Gresset meies ned med pendlende bevegelser til sidene, der bevegelse fra høyre til venstre er ryddemomentet og bevegelse fra venstre til høyre er returbevegelsen. La klingen arbeide med venstre side (mellom klokken 8 og 12).
4. Hvis klingen vippes noe mot venstre ved gressrydding, samles gresset i en streng som gjør oppsamlingen lettere f.eks. ved raking.

5. Forsøk å arbeide rytmisk. Stå støtt med føttene fra hverandre. Flytt deg forover etter returbevegelsen og still deg støtt igjen.

6. La støttekoppen ligge lett an mot bakken. Den skal beskytte klingen mot å gå i bakken.

7. Reduser faren for at materiale setter seg fast rundt klingen, ved å alltid arbeide med fullt turtall og unngå det nyklipte materialet under returbevegelsen.
8. Stans motoren, løsne selen og plasser maskinen på bakken før du samler sammen materialet som er klipt.

Gresstrimming med trimmerhode

Slik trimmer du gress

1. Hold trimmerhodet like over bakken, og vipp det lett. (Fig. 47) Ikke skyv gresstrimmertråden inn i gresset.
2. Bruk 80 % turtall när du klipper gress i nærheten av objekter. (Fig. 48)

Slik klipper du gress

1. Kontroller at gresstrimmerträden er parallell med bakken när du klipper. (Fig. 49)
2. Ikke dytt trimmerhodet ned i bakken. Bakken og produktet kan bli skadet.
3. Ikke la trimmerhodet berøre bakken kontinuerlig; dette kan føre til skade på trimmerhodet.
4. Bruk fullt turtall när du beveger produktet fra side til side for å klippe gress. (Fig. 50) Kontroller at gresstrimmertråden er parallell med bakken.

Slik samler du opp gresset

Luftstrømmen fra den roterende trimmertråden kan brukes til å fjerne gress fra et bestemt område.

1. Hold trimmerhodet og tråden parallelt med og over bakken.
2. Gi full gass.
3. Beveg trimmerhodet fra side til side, og samle opp gresset.

ADVARSEL: Rengjør trimmerhodets deksel hver gang du monterer en ny trimmertråd for å forhindre ubalanse og vibrasjon i håndtakene. Utfør også en kontroll av de andre delene på trimmerhodet, og rengjør det om nødvendig.

1. Slipp kraftutløseren eller kraftutløsersperren.
2. Trykk på stoppknappen. (Fig. 45)
3. Trykk på utløserknappene på batteriet, og trekk ut batteriet. (Fig. 51)

Vedlikehold

Innledning

ADVARSEL: Før du utfører vedlikeholdsarbeid, må du lese og forstå kapittelet om sikkerhet.

Vedlikeholdsskjema

ADVARSEL: Fjern batteriet før du utfører vedlikehold.

Under følger en liste over vedlikeholdstrinnene som må utføres på produktet.

Vedlikehold Daglig Ukentlig Månedlig
Rengjør de utvendige delene av produktet med en tørr klut. Du må ikke bruke vann.	X
Kontroller at start/stopp-knappen fungerer som den skal, og at den ikke er ska-det.	X
Kontroller at kraftutløseren og kraftutløsersperren fungerer riktig med hensyn til sikkerhet.	X
Pass på at alle kontrollene fungerer og ikke er skadet. X
Hold håndtakene tørre, rene og frie for olje og fett. X
Kontroller at skjæreutstyret ikke er skadet. Skift ut skjæreutstyret hvis det er skadet.	X
Kontroller at skjæreutstyrbeskyttelsen eller kniven ikke er skadet. Skift ut skjæreutstyrbeskyttelsen eller kniven hvis den er skadet.	X
Kontroller at skruer og mutre sitter stramt. X
Kontroller at utløserknappene på batteriet fungerer og låser batteriet i produktet. X
Kontroller at batteriladeren ikke er skadet, og at den fungerer som den skal. X
Kontroller at batteriet ikke er skadet. X
Kontroller at opphengspunktet ikke er skadet. X
Sørg for at håndtaket og styret ikke er skadet, og at de er riktig festet. X
Kontroller at klingen er riktig sentrert, skarp og uten skader. En usentrert klinge forårsaker vibrasjoner som kan føre til skader på produktet.	X
Kontroller at låsemutteren for skjæreutstyret er trukket til ordentlig. X
Kontroller at transportdekselet for klingen ikke er skadet, og at transportdekselet kan festes riktig.	X
Undersøk alle koblinger og forbindelser. Pass på at de er rene og ikke er skadet. X
Sørg for at vinkelgiret er korrekt fylt med fett. Se Slik smører du vinkelgiret på side 340. Hvis ikke, bruker du Husqvarna-fett til vinkelgir.		X
Kontroller at luftinntaket til motoren ikke er blokkert. Rengjør luftinntaket med trykkluft.		X
Kontroller forbindelsene mellom batteriet og produktet. Kontroller forbindelsen mellom batteriet og batteriladeren.			X
Sørg for at sikkerhetsutløseren på selen ikke er skadet og fungerer som den skal.			X

Slik rengjør du produktet, batteriet og batteriladeren

1. Rengjør produktet med en tørr klut etter bruk.
2. Rengjør batteriet og batteriladeren med en tørr klut. Hold batterisporene rene.
3. Kontroller at terminalene på batteriet og batteriladeren er rene før batteriet settes i batteriladeren eller produktet.

Slik filer du gresskniven og gressklingen

ADVARSEL: Stans produktet og fjern batteriet. Bruk vernehansker.

• Les instruksjonene som fulgte med skjæreutstyret for å slipe gresskniven eller gressklingen på riktig måte.
• Fil alle kantene like mye for å beholde balansen.
• Bruk en enkelgradet flatfil. (Fig. 52)

ADVARSEL: Kast alltid en klinge som har blitt skadet. Ikke forsøk å rette opp en bøyd klinge og bruke den på nytt.

1. Stikk tråden inn i hullet i produktdekselet for å kontrollere at tråden er i samsvar med anbefalingen. (Fig. 53)

Slik smører du vinkelgiret

1. Fjern klippeutstyret.
2. Plasser produktet med smørepluggen i høyeste posisjon.
3. Ta ut smørepluggen. (Fig. 54)
4. Se inn i hullet til smørepluggen, og drei drivakselen. Fettnivået (A) må være i vater med toppen av girtennene (B). (Fig. 55)
5. Hvis smørenivået er for lavt, fyller du vinkelgiret med Husqvarna-fett til vinkelgir. Fyll sakte og drei drivakselen mens du påfører fettet til vinkelgir, og stopp på riktig nivå (B).

OBS: Feil mengde fett kan føre til skade på vinkelgiret.

1. Monter smørepluggene.

Feilsøking

Brukergrensesnitt

Problem Mulige feil Mulig handling
Batterilampen blinker oransje. Lav	batterispenning. Lad batteriet.
LED-feillampen blinker rødt Overbelastning. Skjæreutstyret har satt seg fast. Stopp produktet. Fjern batteriet. Fjern uønsket materia-le fra skjæreutstyret.
			Temperaturavvik. La produktet avkjøles.
			Kraftutløseren og aktiverings-knappen trykkes samtidig.	Slipp kraftutløseren, så er produktet aktivt.
Produktet starter ikke Smuss på batterikontaktene Rengjør batterikontaktene med trykkluft eller en myk børste.
LED-feillampen lyser rødt. Produktet trenger service. Kontakt serviceverkstedet ditt.

Transport, oppbevaring og avhending

Transport og oppbevaring

- De medfølgende litiumionbatteriene samsvarer med kravene i loven om farlige varer.

- Følg de spesifikke kravene på emballasje og etiketter for kommersiell transport, inkludert av tredjeparter og fraktleverandører.

- Snakk med en person med spesiell opplæring i farlige materialer før du sender produktet. Følg alle gjeldende nasjonale forskrifter.

- Bruk tape på åpne kontakter när du plasserer batteriet i en pakke. Pakk batteriet stramt for å hindre bevegelse.

- Fjern batteriet ved lagring og transport.

- Oppbevar batteriet og batteriladeren på et sted som er tørt og fri for fukt og frost.

- Batteriet må ikke oppbevares på steder der det kan forekomme statisk elektrisitet. Ikke oppbevar batteriet i en metallkasse.

- Oppbevar batteriet i temperaturer mellom 5 °C (41 °F) og 25 °C (77 °F) og unna direkte sollys.

- Oppbevar batteriladeren i temperaturer mellom 5 °C (41 °F) og 45 °C (113 °F) og unna direkte sollys.

- Bruk batteriladeren bare i temperaturer mellom 5 °C (41 °F) og 40 °C (104 °F).

- Lad opp batteriet til 30–50 % før du setter det til oppbevaring i lange perioder.

• Oppbevar batteriladeren på et sted som er lukket og tørt.
• Hold batteriet og batteriladeren separert under oppbevaring. Ikke la barn eller andre uautoriserte personer røre utstyret. Oppbevar utstyret i et område som kan låses.
• Rengjør produktet og utfør en fullstendig service før du setter det til oppbevaring i lang tid.
• Bruk transportbeskyttelsen på produktet for å unngå personskader eller skade på produktet under transport og oppbevaring.
• Fest produktet på en sikker måte under transport.

Kassering av batteri, batterilader og produktet

Symbolene på produktet eller produktemballasjen angir at dette produktet ikke skal håndteres som restavfall. Resirkuler det på et gjenvinningsanlegg for elektrisk og elektronisk utstyr. Dette bidrar til å forhindre miljøskader og personskader.

Ta kontakt med lokale myndigheter, det lokale renovasjonsvesenet eller forhandleren hvis du ønsker mer informasjon om hvordan produktet ditt skal gjenvinnes.

Tekniske data

Tekniske data

	325iR
Motor
Motortype Husqvarna e-torq BLDC
Turtall på utgående aksel. Trimmerhode/kniv, 1/min 5800
Klippebredde, mm 420
Vekt
Vekt uten batteri, sele og skjæreutstyr, kg 3,5
Støyutslipp ^55
Lydeffektnivå, målt dB (A) 93
Lydeffektnivå, garantert L_WAdB (A) 96
Lydnivåer 56
Lydtrykknivå ved brukerens øre, målt etter IEC 62841-1:
Utstyrt med trimmerhode (originalt) dB(A) 83
Vibrasjonsnivåer 57
Vibrasjonsnivåer i håndtak, målt i henhold til IEC 62841-1, m/s2
Utstyrt med trimmerhode (originalt), venstre/høyre, m/s2	2,4/1,7
Utstyrt med gressklinge (original), venstre/høyre, m/s2	2,1/1,5
Merk: Bruk vibrasjonskalkulatoren for å sammenligne vibrasjonsnivåer, batteri- og bensindrevne produkter. https://www.husqvarna.com/no/tjenester-losninger/vibrasjonskalkulator/

Godkjente batterier

Batteri	BLi 200 40-B220X
Type Litium-ion Litium-ion
Batterikapasitet, Ah 5,2 6
Nominell spenning, V 36 36
Vekt, kg (lb) 1,3 (2,9) 1,4 (3,1)

Godkjente batteriladere

Batterilader	QC330
Inngangsspenning, V 100–240
Frekvens, Hz 50–60
Effekt, W 330

Tilbehør

Tilbehør

Godkjent tilbehør	Tilbehørstype Beskyttelse for skjæreutstyr, art.nr.
Sentrumshull i klinger/kniver ∅ 25,4 mm
Gjenge på utgangsaksel M10
Godkjent tilbehør Tilbehørstype Beskyttelse for skjæreutstyr, art.nr.
Gressklinge/gresskniv	Multi 255-3 (∅ 255, 3-tannet) 536 17 43-01
	Grass 255-4 (∅ 255 4-tannet) 536 17 43-01
Trimmerhode	T35, T35x (∅ 2,4–2,7 mm Whisper Twist-trimmertråd)	536 17 43-01
Støttekopp Fast

Samsvarserklæring

EU-samsvarserklæring

Vi, Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: [phone], erklærer på eget ansvar at produktet:

Beskrivelse Batteridrevet buskrydder/gresstrimmer
Merke Husqvarna
Type/modell 325iR
ID Serienumre datert 2023 og senere

Direktiv/regulering Beskrivelse

2006/42/EC «angående maskiner»

2014/30/EMC «angående elektromagnetisk kompatibilitet»

2011/65/EU «angående restriksjoner for farlige stoffer»

2000/14/EF «angående utendørsstøy»

og at følgende standarder eller tekniske spesifikasjoner er anvendt: EN 62841-1:2015/AC:2015, EN 62841-4-4 (IEC 62841-4-4:2020), EN 61000-6-1:2007 (Immunity), EN 61000-6-3:2007/A1:2011/AC:2012 (Emission).

RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden har utført frivillig typeprøving i samsvar med vedlegg IX i 2006/42/EF. Sertifikatnr.: SEC/23/2580.

Notified body: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden har også bekreftet samsvar med vedlegg VI i rådsdirektiv 2000/14/EF.

For informasjon som gjelder støyutslipp, kan du se Tekniske data på side 341.

Huskvarna, 2022-12-01

Ansvarlig for teknisk dokumentasjon

SPIS TREŚCI

Originale instruksjoner
