NÁVOD K OBSLUZE 325iR HUSQVARNA

• Huskvarna, 2022-12-01 Stefan Holmberg, Direktor za istraživanje i razvoj, Upravljanje tehnologijom, Husqvarna AB odgovoran za tehničku dokumentaciju 62 1859 - 006 - 21.05.2024Obsah Úvod p. 63

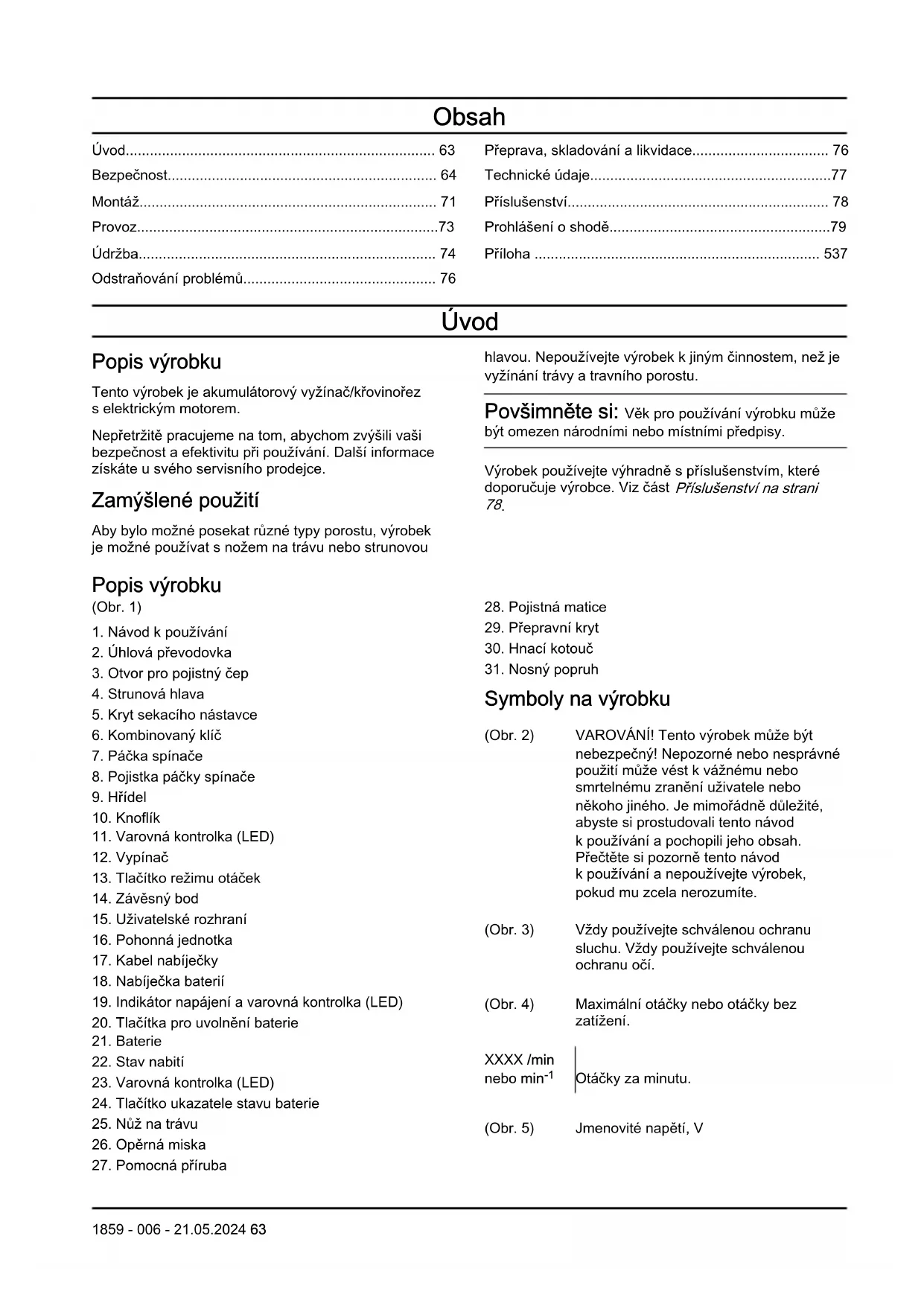

• Bezpečnost p. 64
• Montáž p. 71
• Provoz p. 73
• Údržba p. 74
• Odstraňování problémů p. 76
• Přeprava, skladování a likvidace p. 76
• Technické údaje p. 77
• Příslušenství p. 78
• Prohlášení oshodě p. 79
• Příloha Úvod Popis výrobku Tento výrobek je akumulátorový vyžínač/křovinořez selektrickým motorem. Nepřetržitě pracujeme na tom, abychom zvýšili vaši bezpečnost a efektivitu při používání. Další informace získáte usvého servisního prodejce. Zamýšlené použití Aby bylo možné posekat různé typy porostu, výrobek je možné používat snožem na trávu nebo strunovou hlavou. Nepoužívejte výrobek kjiným činnostem, než je vyžínání trávy atravního porostu. Povšimněte si: Věk pro používání výrobku může být omezen národními nebo místními předpisy. Výrobek používejte výhradně spříslušenstvím, které doporučuje výrobce. Viz část Příslušenství na strani p. 537

2. Úhlová převodovka

3. Otvor pro pojistný čep

5. Kryt sekacího nástavce

8. Pojistka páčky spínače

13. Tlačítko režimu otáček

15. Uživatelské rozhraní

16. Pohonná jednotka

18. Nabíječka baterií

19. Indikátor napájení avarovná kontrolka (LED)

20. Tlačítka pro uvolnění baterie

24. Tlačítko ukazatele stavu baterie

Symboly na výrobku (Obr. 2) VAROVÁNÍ! Tento výrobek může být nebezpečný! Nepozorné nebo nesprávné použití může vést kvážnému nebo smrtelnému zranění uživatele nebo někoho jiného. Je mimořádně důležité, abyste si prostudovali tento návod kpoužívání apochopili jeho obsah. Přečtěte si pozorně tento návod kpoužívání anepoužívejte výrobek, pokud mu zcela nerozumíte. (Obr. 3) Vždy používejte schválenou ochranu sluchu. Vždy používejte schválenou ochranu očí. (Obr. 4) Maximální otáčky nebo otáčky bez zatížení. XXXX /min nebo min

Otáčky za minutu. (Obr. 5) Jmenovité napětí, V 1859 - 006 - 21.05.2024 63(Obr. 6) Stejnosměrný proud. (Obr. 7) Výrobek odpovídá příslušným směrnicím ES. (Obr. 8) Tento výrobek vyhovuje platným předpisům Spojeného království. (Obr. 9) Používejte schválené ochranné rukavice. (Obr. 10) Používejte odolnou obuv sprotiskluzovou podrážkou. (Obr. 11) Dávejte pozor na zpětný (boční) vrh. (Obr. 12) Symboly na výrobku nebo jeho obalu označují, že tento výrobek nesmí být likvidován jako domácí odpad. Výrobek musí být odevzdán do příslušného recyklačního zařízení. (Obr. 13) Nástavec může velkou silou odmrštit předměty, které se mohou odrazit zpět. Pokud nepoužíváte doporučené ochranné prostředky, může dojít kvážnému poranění očí. (Obr. 14) Před údržbou odpojte baterii. (Obr. 15) Výrobek má ochranu proti stříkající vodě. (Obr. 16) Všechny části těla udržujte mimo dosah horkých povrchů. (Obr. 17) Štítek semisemi hluku do okolí podle směrnic apředpisů Evropské unie aSpojeného království anařízení oregulaci hluku vaustralském Novém Jižním Walesu „Protection of the Environment Operations (Noise Control) Regulation 2017“. Garantovaná hladina akustického výkonu tohoto výrobku je uvedena včásti Technické údaje na strani

yyyywwxxxx Typový štítek svýrobním číslem. yyyy znamená rok výroby, ww znamená týden výroby axxxx je sériové čí- slo. (Obr. 18) Obsluha musí zajistit, aby se vokruhu menším než 15metrů nevyskytovaly žá- dné osoby ani zvířata. Po- kud pracuje několik pracov- níků na stejné ploše, musí být dodržována bezpečná vzdálenost rozestupů mini- málně 15metrů. Povšimněte si: Další symboly/štítky na produktu se týkají certifikačních požadavků pro další komerční oblasti. Poškození výrobku Neneseme odpovědnost za poškození výrobku, pokud:

• byl výrobek nesprávně opraven.

• byl výrobek opraven pomocí součástí od jiného výrobce nebo součástí, které nejsou výrobcem schváleny.

• má výrobek příslušenství od jiného výrobce nebo příslušenství, které není výrobcem schváleno.

• výrobek nebyl opraven ve schváleném servisním středisku nebo schváleným odborníkem. Bezpečnost Definice týkající se bezpečnosti Varování, upozornění apoznámky slouží jako upozornění na specifické důležité části návodu. VÝSTRAHA: Používá se vpřípadě nebezpečí úrazu nebo usmrcení obsluhy nebo okolních osob, pokud nejsou dodrženy pokyny uvedené vtéto příručce. VAROVÁNÍ: Používá se vpřípadě nebezpečí poškození výrobku, dalších materiálů či škod na majetku vblízkém okolí, pokud nejsou dodrženy pokyny uvedené vtéto příručce. Povšimněte si: Používá se kposkytnutí dalších informací, které jsou nezbytné vdané situaci. Obecné bezpečnostní pokyny pro stroj VÝSTRAHA: Prostudujte si všechny bezpečnostní pokyny, varování, pokyny, ilustrace atechnické údaje dodané stímto strojem. Při nedodržení některého zpokynů uvedených níže může dojít kúrazu elektrickým proudem, požáru nebo vážnému poranění.

• Uschovejte si veškerá upozornění apokyny pro budoucí potřebu. Pojem „stroj“ použitý vbezpečnostních pokynech se vztahuje na stroj 64 1859 - 006 - 21.05.2024napájený ze sítě (se síťovým kabelem) nebo napájený baterií (bezdrátový). Bezpečnost na pracovišti

• Udržujte pracovní prostor čistý adobře osvětlený. Nepořádek nebo neosvětlené oblasti mohou vést kúrazům.

• Neprovozujte stroje ve výbušném prostředí, například vpřítomnosti hořlavých kapalin, plynů nebo prachu. Stroje vytvářejí jiskry, které mohou zapálit prach nebo výpary.

• Udržujte děti aostatní osoby během práce se strojem vdostatečné vzdálenosti. Při rozptýlení pozornosti můžete ztratit kontrolu nad strojem. Elektrická bezpečnost

• Zástrčky stroje musí odpovídat použité elektrické zásuvce. Zástrčku nikdy žádným způsobem neupravujte. Uuzemněných strojů nepoužívejte žádné adaptéry. Původní zástrčky aodpovídající zásuvky snižují nebezpečí úrazu elektrickým proudem.

• Zabraňte tělesnému kontaktu suzemněnými povrchy, např. trubkami, radiátory, sporáky achladničkami. Pokud je lidské tělo uzemněno, hrozí větší nebezpečí úrazu elektrickým proudem.

• Stroj nevystavujte dešti ani vlhku. Voda uvnitř stroje zvyšuje riziko úrazu elektrickým proudem.

• Nezacházejte hrubě snapájecím kabelem. Stroj nikdy nenoste za kabel. Za kabel netahejte astroj neodpojujte od sítě taháním za kabel. Nevystavujte napájecí kabel působení tepla, oleje, nepoškoďte ho ostrými hranami nebo pohyblivými částmi. Poškozený nebo ohnutý kabel zvyšuje nebezpečí úrazu elektrickým proudem.

• Při používání stroje venku použijte prodlužovací kabel určený pro venkovní použití. Použití kabelu určeného pro venkovní použití snižuje nebezpečí úrazu elektrickým proudem.

• Pokud je nezbytné pracovat se strojem ve vlhkém prostředí, použijte zdroj sproudovým chráničem. Použití proudového chrániče snižuje nebezpečí úrazu elektrickým proudem. Osobní bezpečnost

• Při práci se strojem dávejte pozor, sledujte, co děláte, apoužívejte zdravý rozum. Stroj nepoužívejte, pokud jste unaveni nebo jste pod vlivem drog, alkoholu či léků. Chvilka nepozornosti při práci se strojem může vést kvážným poraněním.

• Používejte osobní ochranné pomůcky. Vždy používejte ochranu zraku. Ochranné prostředky, jako jsou respirátor, protiskluzové bezpečnostní boty, ochranná helma nebo ochrana sluchu, použité správným způsobem snižují nebezpečí úrazu.

• Zabraňte náhodnému spuštění. Před připojením kelektrickému napájení nebo vložením baterií, zvednutím nebo nošením nástroje se přesvědčte, že je vypínač ve vypnuté poloze. Přenášení stroje sprstem na spínači nebo připojování stroje se zapnutým spínačem ke zdroji napětí zvyšuje riziko nehody.

• Před zapnutím stroje odstraňte jakékoliv seřizovací nebo dotahovací klíče. Klíč ponechaný na rotující části stroje může způsobit úraz.

• Nenatahujte se příliš daleko. Neustále pevně stůjte adržte rovnováhu. Budete tak mít lepší kontrolu nad strojem vneočekávaných situacích.

• Noste vhodný oděv. Nenoste volné oblečení ani šperky. Udržujte vlasy aoděv mimo dosah pohyblivých částí. Pohyblivé části mohou zachytit volný oděv, šperky nebo dlouhé vlasy.

• Pokud jsou zařízení přizpůsobena pro připojení odsávačů alapačů prachu, musí být připojeny asprávně použity. Použitím lapačů prachu snižujete rizika spojená svýskytem prachu.

• Nedovolte, aby rutina nabytá častým používáním nástrojů způsobila, že začnete být neopatrní abudete ignorovat bezpečnostní zásady při zacházení snástrojem. Neopatrný úkon může způsobit vážné zranění ve zlomku sekundy. Používání stroje apéče oněj

• Stroj nepřetěžujte. Pro danou práci používejte jen ktomu určený stroj. Vhodný stroj bude dělat práci lépe abezpečněji při rychlosti, pro kterou byl navržen.

• Nepoužívejte stroj, pokud nefunguje vypínač. Stroj, který nelze ovládat vypínačem, je nebezpečný amusí být opraven.

• Před jakýmkoli nastavováním, výměnou příslušenství nebo uložením stroje odpojte zástrčku od napájení nebo vytáhněte znástroje baterie, pokud je to možné. Toto opatření zabraňuje náhodnému spuštění stroje.

• Nepoužívaný stroj ukládejte mimo dosah dětí anedovolte, aby sním pracovaly osoby, které ho dobře neznají nebo si nepřečetly tento návod kpoužívání. Stroje jsou vrukou neproškolených uživatelů nebezpečné.

• Provádějte údržbu stroje apříslušenství. Kontrolujte chybné zarovnání nebo spojení pohyblivých částí, poškození jakýchkoliv částí nebo jiné stavy, které mohou ovlivnit provoz stroje. Pokud je stroj poškozen, nechte ho před použitím opravit. Mnohé nehody jsou způsobeny špatnou údržbou stroje.

• Udržujte řezací nástroje ostré a čisté. Správně udržované řezací nástroje sostrým ostřím jsou méně náchylné k„zakousnutí“ asnadněji se ovládají.

• Používejte stroj, příslušenství adalší části podle těchto pokynů. Vúvahu je třeba brát pracovní podmínky aprováděnou práci. Použití stroje kjinému účelu, než pro který je určen, může mít za následek vznik nebezpečné situace.

• Rukojeti auchopovací plochy udržujte suché, čisté abez zbytků oleje amaziva. Kluzké rukojeti auchopovací plochy neumožňují bezpečné ovládání 1859 - 006 - 21.05.2024 65avneočekávaných situacích může dojít ke ztrátě kontroly. Použití nástrojů napájených zbaterie apéče oně

• Baterii dobíjejte pouze nabíječkou specifikovanou výrobcem. Použití nabíječky vhodné pro jeden typ baterie může pro jiný typ baterie představovat nebezpečí vzniku požáru.

• Ve stroji používejte pouze ktomu určené baterie. Při použití jakékoli jiné baterie hrozí riziko úrazu apožáru.

• Když baterii nepoužíváte, udržujte ji stranou od kovových předmětů, např. kancelářských sponek, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které by mohly spojit kontakty baterie. Při zkratování kontaktů baterie může dojít kpopáleninám nebo kpožáru.

• Vnevhodných podmínkách může dojít kvytečení kapaliny zbaterie. Vyvarujte se kontaktu skapalinou. Pokud dojde knáhodnému kontaktu, opláchněte postižené místo vodou. Při zasažení očí kapalinou vyhledejte lékařskou pomoc. Kapalina vyteklá zbaterie může způsobit podráždění nebo popáleniny.

• Nepoužívejte poškozenou nebo upravenou baterii nebo výrobek. Poškozené nebo upravené baterie mohou vykazovat neočekávané chování vedoucí kpožáru, výbuchu nebo nebezpečí poranění.

• Nevystavuje baterii ani nástroj ohni anadměrným teplotám. Vystavení ohni ateplotám nad 130°C může způsobit explozi.

• Dodržujte veškeré pokyny knabíjení anenabíjejte baterii ani nástroj mimo rozsah teplot uvedený vpokynech. Nesprávné nabíjení nebo nabíjení při teplotách mimo uvedený rozsah může mít za následek poškození baterie azvýšené nebezpečí požáru. Servis

• Servis stroje smí provádět pouze kvalifikovaná osoba za použití identických náhradních dílů. To zajistí zachování bezpečnosti stroje.

• Nikdy neprovádějte servis poškozených baterií. Servis baterií smí provádět pouze výrobce nebo autorizovaný servis. Bezpečnostní upozornění pro vyžínač akřovinořez

• Stroj nepoužívejte za špatného počasí, zejména pokud hrozí riziko blesku. Snížíte tak riziko zasažení bleskem.

• Důkladně zkontrolujte, zda se vprostoru, kde chcete stroj používat, nenachází žádná zvířata. Během provozu může dojít ke zranění divoké zvěře.

• Důkladně zkontrolujte prostor, kde chcete stroj používat, aodstraňte kameny, klacky, dráty, kosti adalší předměty. Odmrštěné předměty mohou způsobit zranění.

Před použitím stroj vždy pečlivě prohlédněte azkontrolujte, zda není poškozen sekací nástroj nebo kotouč nebo jejich sestavy. Poškozené součásti zvyšují riziko poranění.

• Dodržujte pokyny pro výměnu příslušenství. Nesprávně utažené matice nebo šrouby, které zajišťují kotouč, mohou poškodit kotouč nebo vést kjeho odpojení.

• Jmenovité otáčky sekacího nástroje musí být alespoň rovny maximálním otáčkám vyznačeným na stroji. Sekací nástroje, které se pohybují rychleji, než jsou jejich jmenovité otáčky, mohou prasknout avylétnout zvýrobku.

• Používejte ochranu očí, uší, hlavy arukou. Vhodné ochranné prostředky sníží nebezpečí úrazu odlétávajícími úlomky nebo náhodným kontaktem svyžínací strunou nebo kotoučem.

• Při práci se strojem vždy používejte bezpečnostní obuv. Stroj neprovozujte naboso nebo votevřených sandálech. Tím snížíte riziko poranění nohou při kontaktu spohybujícím se sekacím zařízením, strunou nebo nožem.

• Při provozu stroje vždy noste dlouhé kalhoty. Odhalená pokožka zvyšuje riziko zranění odletujícími předměty.

• Během provozu zajistěte bezpečnou vzdálenost dalších osob od stroje. Odmrštěné úlomky mohou způsobit vážné zranění.

• Při provozu stroje vždy používejte obě ruce. Držení stroje oběma rukama zabrání ztrátě kontroly.

• Držte stroj pouze za izolované úchopy, protože vyžínací struna nebo kotouč by se mohly dostat do kontaktu se skrytou kabeláží. Pokud se vyžínací struna nebo kotouč dostane do styku skabelem, který je pod proudem, může dojít kprobíjení odkrytých kovových částí stroje aobsluha může utrpět úraz elektrickým proudem.

• Vždy udržujte správný postoj apracujte se strojem pouze tehdy, když stojíte na zemi. Na kluzkém nebo nestabilním povrchu může dojít ke ztrátě rovnováhy nebo kontroly nad strojem.

• Nepracujte se strojem na příliš strmých svazích. Snížíte tak riziko ztráty kontroly, uklouznutí, pádu amožného úrazu.

• Při práci na svazích dbejte na to, abyste stáli pevně, pohybovali se napříč svahem anikdy ne do kopce nebo zkopce. Dbejte zvýšené opatrnosti při změně směru. Snížíte tak riziko ztráty kontroly, uklouznutí, pádu amožného úrazu.

• Při provozu stroje udržujte všechny části těla vbezpečné vzdálenosti od sekacího nástroje, struny nebo kotouče. Před spuštěním stroje se ujistěte, že se sekací zařízení, struna nebo kotouč ničeho nedotýkají. Při práci se strojem stačí okamžik nepozornosti anásledkem může být zranění vás nebo dalších osob.

• Při práci držte stroj pod úrovní pasu. Tím zabráníte nechtěnému kontaktu se sekacím nástrojem nebo kotoučem abudete mít lepší kontrolu nad strojem vneočekávaných situacích.

1859 - 006 - 21.05.2024• Při řezání napruženého keře nebo mladého stromku dávejte pozor, aby se neodpružily zpět. Když povolí napětí dřevních vláken, keř nebo mladý stromek může udeřit obsluhu nebo odmrštit stroj tak, že nad ní obsluha ztratí kontrolu.

• Dávejte mimořádný pozor při řezání keřů a mladých stromků. Tenký materiál může zachytit kotouč amůže být vržen směrem kvám nebo vás vychýlit zrovnováhy.

• Udržujte kontrolu nad strojem anedotýkejte se sekacích nástrojů, strun nebo kotoučů ajiných nebezpečných pohyblivých součástí, pokud jsou stále vpohybu. Tím snížíte riziko poranění pohyblivými součástmi.

• Před odstraněním uvízlého materiálu nebo servisem stroje se ujistěte, že je vypnutý vypínač abaterie je vyjmuta. Neočekávané spuštění stroje při odstraňování uvízlého materiálu nebo servisu může vést kvážnému zranění osob.

• Stroj přenášejte, pouze pokud je vypnutý adaleko od vašeho těla. Správnou manipulací se strojem snížíte pravděpodobnost nechtěného kontaktu se sekacím nástrojem, strunou nebo kotoučem.

• Při přepravě nebo skladování stroje vždy nasaďte kryt na kovové kotouče. Správnou manipulací se strojem snížíte pravděpodobnost nechtěného kontaktu skotoučem.

• Používejte pouze náhradní sekací nástroje, struny, řezací hlavy akotouče specifikované výrobcem. Nesprávné náhradní díly zvýšit riziko rozbití stroje azranění.

• Před odstraněním uvízlého materiálu nebo servisem stroje se ujistěte, že je vypnutý vypínač abaterie je vyjmuta. Neočekávané spuštění stroje při odstraňování uvízlého materiálu nebo servisu může vést kvážnému zranění osob. Další obecné bezpečnostní informace

• Před přemístěním do jiné oblasti vypněte výrobek. Před předáním výrobku jiné osobě vždy vyjměte baterii.

• Nikdy neodkládejte výrobek, dokud jej nedeaktivujete anevyjmete baterii. Nenechávejte výrobek bez dozoru, když je spuštěný.

• Žací nástroj se po vypnutí výrobku nezastaví okamžitě.

• Před použitím výrobku a po každém nárazu zkontrolujte, zda nevykazuje známky opotřebení a vpřípadě potřeby proveďte nutné opravy.

• Pokud nějaký předmět uvízne vřezacím nástavci při použití výrobku, vypněte jej adeaktivujte. Zkontrolujte, zda se řezací nástavec zcela zastavil. Před kontrolou, čištěním nebo opravou výrobku nebo řezacího nástavce vyjměte baterii.

• Před použitím výrobek zkontrolujte. Viz část Bezpečnostní zařízení na produktu na strani 69

Údržba na strani 74 . Nepoužívejte vadný výrobek. Dodržujte pokyny pro kontrolu, údržbu aservis popsané vtéto příručce.

• Nesprávný řezací nástavec zvyšuje nebezpečí úrazu.

• Zkontrolujte, zda není znečištěná převodovka nebo zda na ní nejsou nějaké praskliny. Pomocí kartáče zpřevodovky očistěte trávu alistí. V případě potřeby použijte rukavice.

• Větrací otvory musí být za všech okolností průchozí a bez nečistot.

• Zkontrolujte, zda je žací hlavice zcela připojená k vyžínači.

• Před zahájením práce musí být upevněny všechny ochranné kryty a rukojeti.

• Zkontrolujte, zda je výrobek vperfektním provozním stavu. Zkontrolujte, zda jsou všechny matice a šrouby dotažené.

• Zkontrolujte strunovou hlavu a kryt vyžínače, zda nejsou poškozeny nebo nemají trhlinky. Vyměňte strunovou hlavu nebo ochranný kryt vyžínače, pokud byly vystaveny úderu nebo pokud jsou na nich praskliny. Vždy používejte doporučený kryt pro řezací nástavec, který používáte. Viz část Příslušenství na strani 78

• Při neopatrném nebo nesprávném použití se stává tento výrobek velmi nebezpečným nástrojem. Tento výrobek může způsobit obsluze adalším osobám vážné zranění.

• Toto zařízení není určeno kpoužití osobami (včetně dětí) somezenými fyzickými, smyslovými nebo duševními schopnostmi nebo snedostatečnými zkušenostmi či znalostmi, pokud nejsou pod dozorem nebo pokud jim osobou zodpovídající za jejich bezpečnost nebyly sděleny pokyny kpoužívání zařízení. Děti musí být pod dozorem, který zajistí, aby si se zařízením nehrály.

• Nenechte nikdy děti používat stroj nebo se zdržovat vjeho blízkosti. Jelikož lze zařízení snadno spustit, mohou jej spustit i děti, pokud nejsou celou dobu pod dozorem. Tím může dojít knebezpečí vážného úrazu. Proto ze zařízení v době, kdy není plně pod dozorem, vždy vyjímejte baterii.

• Výrobek ani baterii nikdy nedovolte používat dětem nebo osobám, které nejsou kjejich používání vyškoleny.

• Skladujte zařízení vuzamykatelném prostoru mimo dosah dětí anepovolaných osob.

• Po celou dobu práce se strojem a obzvláště ve chvíli zapínání motoru držte ruce a nohy v bezpečné vzdálenosti od oblasti sečení.

• Při vypnutí výrobku se rukama ani nohama nepřibližujte křezacímu nástavci, dokud se zcela nezastaví.

• Neodstraňujte posečený nebo pořezaný materiál ani jej nedovolte odstraňovat jiným osobám, pokud je výrobek aktivován nebo se sekací zařízení otáčí; může dojít kvážnému zranění.

• Odpovědností obsluhy je, aby lidé nebo jejich majetek byli chráněni před nehodami a dalšími riziky.

• Konstrukce produktu nesmí být za žádných okolností upravována bez svolení výrobce. Vždy 1859 - 006 - 21.05.2024 67používejte originální příslušenství. Nepovolené úpravy nebo příslušenství mohou vést kvážnému nebo smrtelnému zranění obsluhy nebo jiných osob. Vaše záruka se nemusí vztahovat na poškození krytu nebo odpovědnost za škody, pokud jsou způsobeny použitím neoprávněného příslušenství nebo náhradních dílů.

• Jediným příslušenstvím, které se smí používat spolu stímto výrobkem, jsou sekací nástavce doporučené vkapitole Příslušenství. Viz část Příslušenství na strani 78

• Nikdy nepoužívejte výrobek, jehož konstrukce byla jakkoli pozměněna oproti jeho původním specifikacím.

• Nikdy nepoužívejte výrobek, který není zcela vpořádku. Dodržujte pokyny pro kontroly, údržbu a servis popsané vtéto příručce. Některé úkony údržby aopravy mohou provádět pouze vyškolení akvalifikovaní odborníci. Viz pokyny včásti Údržba.

• Práce za nepříznivého počasí je únavná ačasto může zahrnovat další nebezpečí. Kvůli dalším možným nebezpečím nedoporučujeme používat stroj za špatného počasí, například vhusté mlze, prudkém dešti, silném mrazu, při riziku výskytu blesků atd.

• Nikdy nepracujte ze žebříku, stoličky nebo v jiné zvýšené poloze, která není dokonale zajištěna.

• Skladujte zařízení ve vnitřních prostorech– zařízení je třeba uložit do vnitřního prostoru, pokud se nepoužívá.

• Není možné zmínit všechny představitelné situace, se kterými se můžete setkat. Buďte stále opatrní apoužívejte zdravý rozum. Vyhněte se všem situacím, okterých se domníváte, že jsou nad vaše možnosti. Pokud si ani po přečtení tohoto návodu nebudete jisti, jak stroj správně používat, než budete pokračovat vpráci, obraťte se na odborníka.

• Zajistěte, aby se během práce nevyskytovaly vokruhu 15metrů žádné osoby nebo zvířata. Pokud na stejném pracovišti pracuje více uživatelů, musí být udržována bezpečnostní vzdálenost nejméně 15 m. Jinak hrozí nebezpečí vážného zranění osob. Jestliže se někdo přiblíží, okamžitě vypněte výrobek. Nikdy neotáčejte výrobek, aniž byste se nejprve podívali za sebe azkontrolovali, zda se někdo nenachází vbezpečnostní zóně.

• Zajistěte, aby další osoby, zvířata nebo jiné věci nemohly ovlivnit vaši kontrolu nad výrobkem aaby nemohly přijít do kontaktu sřezacím nástavcem nebo volnými předměty, které odmrští řezací nástavec. Nepracujte ale svýrobkem, nemáte-li možnost přivolat pomoc vpřípadě nehody.

• Ujistěte se, že se můžete volně pohybovat abezpečně stát. Zkontrolujte, zda ve vašem bezprostředním okolí nejsou nějaké překážky (kořeny, kameny, větve, jámy, příkopy apod.), pro případ, že by bylo nutné se rychle přesunout. Zvláštní pozornost věnujte práci ve svažitém terénu.

• Stroj používejte za chůze, nikdy za běhu.

• Zkontrolujte pracovní prostor. Odstraňte veškeré volné předměty, jako jsou kameny, střepy, hřebíky, ocelové dráty, šňůry apod., které by mohly být odmrštěny nebo zachyceny sekacím zařízení nebo krytem sekacího zařízení.

• Dávejte pozor na větve nebo pahýly, které mohou během řezání odlétávat. Nesekejte příliš blízko uzemě, odkud by mohly odlétávat kameny nebo jiné předměty.

• Dbejte na to, aby se žádné části oděvu nebo těla nedostaly do kontaktu sřezacím nástavcem aktivovaného výrobku. Udržujte výrobek pod úrovní pasu.

• Dejte pozor na odmrštěné předměty. Použijte vždy schválenou ochranu očí. Nikdy se nenahýbejte nad kryt sekacího nástavce. Odlétávající kamení nebo jiný materiál může zasáhnout oči azpůsobit oslepnutí nebo jiná vážná zranění.

• Používáte-li ochranu sluchu, vždy je nutné dávat pozor na výstražné signály nebo volání. Sejměte vždy ochranu sluchu ihned po zastavení výrobku.

• Pokud dojde knežádoucím vibracím, poklepem vysuňte žací strunu na správnou délku avibrace by měly přestat.

• Pokud výrobek začne nezvykle vibrovat, zastavte jej avyjměte baterii.

• Nadměrné vystavení vibracím může uosob se zhoršenou funkcí krevního oběhu vést kporuchám oběhového nebo nervového systému. Vpřípadě, že byste pocítili příznaky obtíží způsobených nadměrným vystavením vibracím, obraťte se na svého lékaře. Mezi tyto příznaky patří strnulost končetin, ztráta citu, mravenčení, píchání, bolest, zeslábnutí, změna barvy nebo vzhledu pokožky. Tyto příznaky se obvykle objevují vprstech, na rukou nebo vzápěstí.

• Vždy držte výrobek oběma rukama. Výrobek držte po své pravé straně. Příčiny zpětného (bočního) vrhu asouvisející varování

• Zpětný vrh je náhlý pohyb stroje do strany, dopředu nebo dozadu, ke kterému může dojít, když se sekací zařízení zasekne nebo zachytí za předmět, jako je malý stromek nebo pařez. Může být natolik silný, že může odhodit stroj nebo obsluhu jakýmkoli směrem apřípadně způsobit ztrátu kontroly nad strojem. Zpětnému vrhu asouvisejícím rizikům lze zabránit provedením příslušných opatření uvedených níže.

• Držte pevně obě ruce na stroji aumístěte paže tak, aby odolaly zpětnému vrhu. Umístěte své tělo na levou stranu stroje. Zpětný vrh kotouče může zvýšit riziko zranění vdůsledku neočekávaného pohybu stroje. Při správných opatřeních může obsluha síly zpětného vrhu zvládnout.

• Pokud kotouč uvízne nebo pokud zjakéhokoli důvodu přerušíte řez, vypněte stroj adržte stroj vmateriálu bez pohybu, dokud se kotouč zcela nezastaví. Pokud kotouč vřezu vázne, nikdy se nepokoušejte vyjmout stroj zmateriálu nebo

1859 - 006 - 21.05.2024vytáhnout stroj dozadu, když je kotouč vpohybu, jinak by mohlo dojít kzpětnému vrhu. Proveďte šetření apřijměte nápravná opatření pro eliminaci příčin uvíznutí kotouče.

• Nepoužívejte tupé nebo poškozené kotouče. Tupé nebo poškozené kotouče zvyšují riziko uvíznutí nebo zachycení předmětu, což vede kzpětnému vrhu.

• Vždy udržujte dobrý výhled na řezaný materiál. Pravděpodobnější výskyt bočního rázu je v oblastech, kde je řezaný nebo sekaný materiál těžko viditelný.

• Pokud se kvám během provozu stroje přiblíží jiná osoba, vypněte stroj. Vpřípadě zpětného (bočního) vrhu hrozí zvýšené riziko zranění jiných osob pohybujícím se kotoučem. Osobní ochranné prostředky VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Při použití výrobku je nutné vždy používat schválené osobní ochranné prostředky. Osobní ochranné prostředky nemohou zcela eliminovat nebezpečí úrazu, ale vpřípadě nehody pomáhají snížit míru poranění. Požádejte prodejce, aby vám pomohl vybrat správné vybavení.

• Pokud jsou stromy vpracovní oblasti vyšší než 2m (6,5stopy), používejte přilbu.

• Vždy používejte schválenou ochranu sluchu.

• Vždy používejte schválené ochranné brýle, které vyhovují normě ANSI Z87.1 vUSA nebo EN 166 vzemích EU. Pro ochranu obličeje používejte ochranný štít. Ochranný štít není dostatečná ochrana očí. (Obr. 19)

• Při určitých činnostech používejte rukavice, například při nasazování, prohlídce nebo čištění střihacího zařízení.

• Používejte ochrannou obuv socelovou špičkou aprotiskluzovou podrážkou.

• Noste oblečení vyrobené zpevné tkaniny. Vždy používejte silné, dlouhé kalhoty adlouhé rukávy. Nepoužívejte volné oblečení, které se může zachytit okeře nebo větve. Nenoste šperky, krátké kalhoty nebo sandály. Nepracujte naboso. Stáhněte si vlasy bezpečně nahoru nad úroveň ramen. (Obr. 20)

• Mějte při ruce lékárničku. (Obr. 21) Bezpečnostní zařízení na produktu VÝSTRAHA: Před použitím výrobku si přečtěte následující varování. Vtéto části je popsáno bezpečnostní vybavení výrobku, jeho účel azpůsob provádění kontroly aúdržby kzajištění správného provozu. Viz pokyny včásti Popis výrobku na strani 63 pro informace oumístění těchto dílů na výrobku. Životnost výrobku se může zkracovat ariziko úrazů zvyšovat, jestliže se údržba neprovádí správně anebo se opravy neprovádějí odborně. Pokud potřebujete další informace, obraťte se na nejbližšího servisního prodejce. VÝSTRAHA: Nikdy výrobek nepoužívejte spoškozenými bezpečnostními součástmi. Kontrolu aúdržbu bezpečnostního vybavení výrobku je nutno provádět podle postupů uvedených vtéto části. Vpřípadě, že by výrobek nevyhověl při jakékoli ztěchto kontrol, je nutno vyhledat autorizované servisní středisko anechat závadu odstranit. VAROVÁNÍ: Servis a opravy stroje vyžadují speciální odborné školení. To se zvláště týká servisu aoprav bezpečnostního zařízení stroje. Vpřípadě, že by stroj nevyhověl při některé zníže uvedených kontrol, je nutno vyhledat servisní opravnu. Každému zákazníkovi, který zakoupí kterýkoli znašich výrobků, zaručujeme dostupnost profesionálních oprav a servisních prací. Pokud prodejce, který vám stroj prodal, neposkytuje servisní práce, požádejte jej o adresu naší nejbližší servisní opravny. Kontrola uživatelského rozhraní

1. Stiskněte apodržte tlačítko pro spouštění/

zastavení(A). a) Výrobek je zapnutý, když se rozsvítí displej(B). (Obr. 22) b) Výrobek je vypnutý, když displej zhasne.

2. Pokud svítí nebo bliká varovná kontrolka na displeji,

řiďte se pokyny včásti Odstraňování problémů na strani 76

Kontrola pojistky páčky spínače Pojistka páčky spínače brání nechtěnému spuštění výrobku. Pokud zatlačíte pojistku páčky spínače dopředu (A) apoté přitlačíte pojistku páčky spínače krukojeti (B), páčka spínače (C) se uvolní. Při uvolnění rukojeti se páčka spínače apojistka páčky spínače vrátí zpět do své původní polohy. Tento pohyb je řízen nezávislými pružinami. (Obr. 23)

1. Je-li pojistka ve své původní poloze, ujistěte se, zda

je zajištěna páčka spínače. (Obr. 24) 1859 - 006 - 21.05.2024

692. Stiskněte páčku spínače azkontrolujte, zda se po

uvolnění vrátí do své výchozí polohy. (Obr. 25)

3. Zkontrolujte, zda se páčka spínače apojistka volně

pohybují azda vratná pružina funguje správně. (Obr. 26)

4. Spusťte výrobek, viz

Spuštění výrobku na strani 73

5. Uveďte výrobek do plných otáček.

6. Uvolněte páčku spínače azkontrolujte, zda se řezací

nástavec zcela zastaví. Funkce rychlého rozpojení nosného popruhu VÝSTRAHA: Nepoužívejte popruh, pokud funkce rychlého rozpojení nefunguje správně. Při nastavování výrobku ověřte, zda funkce rychlého rozpojení popruhu funguje správně.

• Funkce rychlého rozpojení popruhu se nachází na přední části výrobku. (Obr. 27)

• Nosný popruh se musí vždy nacházet ve správné poloze.

• Vpřípadě nouzové situace umožňuje funkce rychlého rozpojení popruhu bezpečné odpojení produktu. Kontrola krytu řezacího nástavce VÝSTRAHA: Nepoužívejte řezací nástavec bez schváleného asprávně upevněného krytu řezacího nástavce. Vždy používejte kryt řezacího nástavce doporučený pro instalovaný řezací nástavec, viz Příslušenství na strani 78 . Používání nesprávného nebo vadného krytu řezacího nástavce může vést kzranění osob. Kryt řezacího nástavce brání vymrštění předmětů směrem kobsluze. To také brání zranění, ke kterým může dojít, pokud přijdete do kontaktu sřezacím nástavcem.

1. Vypněte výrobek avyjměte baterii.

2. Proveďte vizuální kontrolu ohledně poškození,

například prasklin. (Obr. 28)

3. Poškozený kryt řezacího nástavce je nutné vyměnit.

Montáž ademontáž pojistné matice VÝSTRAHA: Vypněte výrobek avyjměte baterii, použijte ochranné rukavice apři práci vblízkosti ostrých hran sekacího nástavce dávejte pozor. Pojistná matice umožňuje upevnění některých typů sekacích nástavců. Pojistná matice má levotočivý závit. (Obr. 29)

• Při montáži utáhněte pojistnou matici proti směru otáčení sekacího nástavce.

• Při demontáži povolte pojistnou matici ve směru otáčení sekacího nástavce.

• Kpovolení nebo utažení pojistné matice použijte nástrčkový klíč sdlouhým hřídelem. Šipka na obrázku ukazuje oblast, kde byste měli používat nástrčkový klíč. Povšimněte si: Zkontrolujte, zda není možné otočit pojistnou maticí rukou. Vyměňte matici, pokud nemá nylonový uzávěr odpor minimálně 1,5Nm. Matici je nutno vyměnit po přibližně 10šroubováních. Sekací nástavec VÝSTRAHA: Před prováděním práce na jakékoli části sekacího nástavce vyjměte baterii azkontrolujte, zda se sekací nástavec zcela zastavil. VÝSTRAHA: Používejte určený sekací nástavec. Sekací nástavec používejte výhradně spolu snámi doporučenými kryty, viz Příslušenství na strani 78 . Zkontrolujte, zda je sekací nástavec správně naostřený. Sekací nástavec, který není správně naostřený, zvyšuje nebezpečí zpětného vrhu. VÝSTRAHA: Setrvačností se otáčející kotouč může po uvolnění spínače způsobit zranění. Je třeba udržovat řádnou kontrolu nad výrobkem, dokud se kotouč zcela nezastaví. (Obr. 30) Při manipulaci se sekacím nástavcem používejte ochranné rukavice.

• Kvyžínaní hrubších travin používejte kotouče anože na trávu.

• Kvyžínání trávy používejte strunovou hlavu.

• Zkontrolujte sekací nástavec co do poškození avzniku trhlinek. Poškozený sekací nástavec vyměňte. Strunová hlava

• Vždy používejte správnou strunovou hlavu, sekací nástavce avždy používejte doporučenou vyžínací strunu. Viz část Příslušenství na strani 78 ainformace omontáži na konci návodu.

• Dbejte na to, aby nůž na krytu vyžínače nebyl poškozen.

• Vždy se ujistěte, že je vyžínací struna navinuta na cívce pevně astejnoměrně, abyste zamezili neobvyklým vibracím výrobku. Různé délky struny

1859 - 006 - 21.05.2024mohou způsobit vibrace, které nejsou nutné. Pro nastavení správné délky struny klepněte strunovou hlavou ozem. Aby bylo dosaženo delší životnosti struny, lze ji před montáží na 2dny namočit do vody. To zajistí větší odolnost struny. Nůž na trávu

• Používejte řádně naostřené kotouče. Použití nesprávně nabroušeného nebo vadného kotouče zvyšuje nebezpečí poranění.

• Správný postup naostření anastavení kotouče je uveden vnávodu dodaném skotoučem. Bezpečnostní pokyny pro montáž VÝSTRAHA: Před použitím výrobku si pozorně přečtěte, pochopte adodržuje tyto pokyny.

• Před montáží výrobku zněj vyjměte baterii.

• Používejte schválené ochranné rukavice.

• Pokud používáte nůž na trávu, zkontrolujte, že je na výrobku instalován správný kryt nože anosný popruh.

• Poškozený nebo nesprávný kryt může způsobit zranění. Nepoužívejte sekací nástavec bez připevněného schváleného krytu.

• Hnací kotouč apomocná příruba musí být řádně instalovány ve středovém otvoru sekacího nástavce. Nesprávně připevněný sekací nástavec může způsobit zranění nebo usmrcení osob.

• Aby bylo možné používat výrobek bezpečně azabránit zranění obsluhy nebo dalších osob, musí být výrobek vždy správně připevněn knosnému popruhu. Bezpečnostní pokyny pro údržbu VÝSTRAHA: Před prováděním údržby výrobku si přečtěte následující varování.

• Před prováděním údržby, kontroly nebo montáže výrobku vyjměte baterii.

• Obsluha smí provádět pouze takové údržbářské aservisní úkony, které jsou popsané vtomto návodu kpoužívání. Před provedením údržby aservisu většího rozsahu se obraťte na servisního prodejce.

• Baterii ani nabíječku baterií nečistěte vodou. Silné čisticí prostředky mohou způsobit poškození plastových dílů.

• Pokud byste neprováděli údržbu, podstatně by se zkrátil životní cyklus výrobku azvýšilo se nebezpečí nehod.

• Kprovádění servisu aoprav je nutné speciální školení, zejména co se týče bezpečnostních zařízení. Pokud není možné po provedení údržby schválit všechny kontroly uvedené vtomto návodu kpoužívání, obraťte se na servisního prodejce. Garantujeme, že jsou pro váš výrobek kdispozici profesionální opravy aservis.

• Udržujte zuby kotouče dobře a správně nabroušené. Postupujte dle našich doporučení. Viz také návod na obalu nože.

• Používejte pouze originální náhradní díly.

• Při manipulaci se střihacím nástavcem vždy používejte silné rukavice. Nože jsou mimořádně ostré a mohou snadno způsobit zranění. Montáž Sestavení řídítek

1. Vyšroubujte šroub za rukojetí sovládáním plynu.

2. Posuňte páčku plynu na pravou stranu řídítek.

3. Vycentrujte otvor za rukojetí sovládáním plynu

sotvorem vřídicí rukojeti.

4. Vložte šroub skrze otvory. Dotáhněte šroub.

5. Připevněte řídítka mezi šipky na hřídeli. Dotáhněte

šroub. (Obr. 32) Nastavení řídítek do přepravní polohy

2. Otočte řídítka tak, aby byla rovnoběžně shřídelem.

3. Otáčejte řídítky kolem hřídele, dokud se svorka

řídítek nezajistí vpřepravní poloze. (Obr. 34)

4. Dotáhněte knoflík.

Kontrola řezacího zařízení Řezací zařízení obsahuje řezací nástavec akryt řezacího nástavce. VÝSTRAHA: Vypněte výrobek avyjměte baterii. Používejte ochranné rukavice. VÝSTRAHA: Vždy používejte kryt řezacího nástavce, který je doporučený pro řezací nástavec. Viz Příslušenství na strani

VÝSTRAHA: Nesprávně upevněný řezací nástavec může způsobit zranění nebo usmrcení. 1859 - 006 - 21.05.2024 71Sekací zařízení akryty Výrobek používá stejný kryt sekacího nástavce pro nůž na trávu ipro strunovou hlavu.

• Kryt sekacího nástavce anůž na trávu. (Obr. 35)

• Kryt sekacího nástavce astrunová hlava. (Obr. 36) Montáž strunové hlavy, krytu sekacího nástavce anože na trávu Montáž strunové hlavy T35

1. Namontujte hnací kotouč(B) na výstupní hřídel.

2. Pootáčejte výstupním hřídelem, aby se jeden

zotvorů vhnacím kotouči zarovnal sodpovídajícím otvorem ve skříni převodovky.

3. Zasuňte pojistný čep (C) do otvoru tak, aby byla osa

4. Strunovou hlavu(H) připevněte otáčením proti

směru hodinových ručiček. (Obr. 37) Demontáž strunové hlavy T35

2. Demontujte strunovou hlavu(H) otáčením ve směru

3. Odmontujte hnací kotouč(B) zvýstupního hřídele.

(Obr. 37) Montáž krytu řezacího nástavce

1. Připevněte kryt řezacího nástavce(A) na háček

držáku desky(B). (Obr. 38)

2. Na hřídel nasaďte kryt řezacího nástavce autáhněte

jej pomocí šroubu(C). Demontáž krytu řezacího nástavce

• Vyšroubujte šroub(C) asejměte kryt řezacího nástavce(A) zhřídele. (Obr. 39) Montáž nože na trávu

1. Položte převodovku výrobku na rovný povrch, aby

bylo zajištěno, že je kotouč připevněn správně.

2. Pootáčejte výstupním hřídelem, aby se jeden

zotvorů vhnacím kotouči(B) zarovnal sodpovídajícím otvorem ve skříni převodovky.

3. Zasuňte pojistný čep (C) do otvoru tak, aby byla osa

4. Vložte nůž na trávu(D), opěrnou misku(E)

apomocnou přírubu(F) na výstupní hřídel. (Obr. 40)

5. Zkontrolujte, zda jsou hnací kotouč apomocná

příruba řádně instalovány ve středovém otvoru nože na trávu. (Obr. 30)

6. Upevněte matici(G).

7. Matici dotáhněte nástrčným klíčem. Přidržte hřídel

nástrčného klíče co nejblíže krytu kotouče. Dotáhněte vopačném směru, než je směr otáčení řezacího nástavce. Dotáhněte na utahovací moment 35–50Nm. (Obr. 41) Demontáž nože na trávu

1. Položte převodovku výrobku na rovný povrch, aby

bylo zajištěno, že bude kotouč správně demontován.

2. Zasuňte pojistný čep(C) do otvoru vhřídeli tak, aby

4. Demontujte pomocnou přírubu(F), opěrnou

misku(E) anůž na trávu(D) zvýstupního hřídele. (Obr. 40) Seřízení popruhu VÝSTRAHA: Tento výrobek vždy řádně připojte knosnému popruhu. Pokud tak neučiníte, nelze výrobek bezpečně ovládat, což může vést ke zranění vaší osoby ijiných osob. Nepoužívejte popruh spoškozenou rychlorozpojitelnou sponou. VÝSTRAHA: Použijte funkci rychlého rozpojení popruhu, pokud bude vnouzové situaci nutné uvolnit výrobek apopruh.

1. Nasaďte si nosný popruh.

2. Upravte nosný popruh tak, abyste dosáhli optimální

3. Seřiďte postranní popruhy tak, aby byla hmotnost

rovnoměrně rozložená na ramena. (Obr. 42)

4. Seřiďte nosný popruh tak, aby byl sekací nástavec

rovnoběžně spovrchem terénu. (Obr. 43)

5. Pokud chcete sekat trávu, nechte sekací nástavec

lehce spočívat na zemi. Seřiďte závěsný bod nosného popruhu tak, aby byl výrobek správně vyvážen.

1859 - 006 - 21.05.2024Provoz Úvod VÝSTRAHA: Než začnete svýrobkem pracovat, přečtěte si důkladně kapitolu obezpečnosti. Instalace baterie do výrobku VÝSTRAHA: Ve výrobku používejte výhradně originální baterie Husqvarna.

1. Zkontrolujte, zda je baterie plně nabitá.

2. Zatlačte baterii do držáku baterie výrobku. Baterie je

zajištěná na místě, jakmile uslyšíte cvaknutí. (Obr. 44) VAROVÁNÍ: Pokud nelze baterii snadno zasunout do držáku baterie, baterie je špatně vložená. Můžete tím výrobek poškodit.

3. Zkontrolujte, zda je baterie instalovaná správně.

Před provozem výrobku

• Zkontrolujte pracovní oblast aobeznamte se sterénem. Zkontrolujte sklon povrchu azjistěte, zda se zde vyskytují kameny, větve, jámy apodobné překážky.

• Proveďte celkovou prohlídku výrobku.

• Proveďte bezpečnostní kontroly apostupy údržby aservisu, které jsou uvedeny vtomto návodu.

• Pokud používáte nůž, zkontrolujte, zda je pojistná matice správně utažena.

• Zkontrolujte, zda jsou všechny kryty akryt sekacího nástavce správně připevněny anejsou poškozené. Poškozené díly vyměňte. Pracovní poloha

• Výrobek držte pevně oběma rukama.

• Výrobek držte po své pravé straně.

• Řezné zařízení udržujte pod úrovní pasu.

• Vždy mějte výrobek připevněný knosnému popruhu.

• Udržujte části těla vbezpečné vzdálenosti od horkých povrchů.

• Udržujte části těla vbezpečné vzdálenosti od řezacího nástavce. Rovnoměrné zatížení ramen

1. Nastavte napnutí postranních popruhů tak, aby byla

váha rovnoměrně rozložena na obě ramena.

2. Upravte nosný popruh tak, abyste dosáhli optimální

pracovní polohy. Správné seřízení nosného popruhu aproduktu usnadňuje ovládání. Spuštění výrobku

1. Stiskněte apodržte tlačítko pro spouštění, dokud se

nerozsvítí zelená kontrolka LED. (Obr. 45)

2. K ovládání rychlosti používejte páčku spínače.

Omezení maximálních otáček pomocí tlačítka režimu Tento výrobek je vybaven tlačítkem režimu. Pomocí tlačítka režimu může obsluha omezit maximální otáčky. Tlačítko režimu má 3úrovně otáček. Nižší úroveň prodlužuje dobu provozu výrobku. Úrovně1 a2 použijte, pokud provoz nevyžaduje plné otáčky/ plný výkon. Pokud provozní podmínky vyžadují plné otáčky/ plný výkon, použijte úroveň3. Nepoužívejte vyšší úroveň, než je nezbytně nutné pro provedení operace.

1. Stisknutím tlačítka režimu nastavíte limit na

maximální otáčky. Zapnutí funkce signalizují bílé kontrolky LED. (Obr. 46)

2. Dalším stisknutím tlačítka režimu zvolíte další

úroveň otáček. Funkce automatického vypnutí Výrobek je vybaven funkcí vypnutí, která deaktivuje výrobek, pokud není používán. Vyžínání pomocí nože na trávu

1. Travní kotouče a vyžínací nože nelze použít na

2. Na všechny typy vysoké nebo hrubé trávy používejte

3. Koste trávu kývavým pohybem ze strany na stranu,

kdy pohyb zprava doleva je vysekávací a pohyb zleva doprava zpětný. Nechte kotouč pracovat svou levou stranou (úsekem mezi 8 a 12hodinou).

4. Nakloníte-li při vyžínání kotouč o něco doleva,

pokládá se tráva do řádků, což usnadňuje její sbírání, např. shrabání.

5. Snažte se pracovat rytmicky. Stůjte pevně,

srozkročenýma nohama. Postupujte vpřed po zakončení zpětného pohybu a opět se pevně postavte.

6. Opěrný talíř nechte dolehnout zlehka kzemi. Ten

chrání travní kotouč před dotykem spůdou.

7. Pracujte vždy na plné otáčky avyhýbejte se právě

posečenému materiálu při zpětném pohybu, abyste snížili riziko omotání materiálu kolem kotouče. 1859 - 006 - 21.05.2024

738. Před zahájením odklízení posečeného materiálu

vždy vypněte motor, odpojte nosné popruhy apoložte stroj na zem. Vyžínání trávy strunovou hlavou Vyžínání trávy

1. Držte strunovou hlavu těsně nad úrovní terénu a pod

úhlem. (Obr. 47) Netlačte vyžínací strunu do trávy.

2. Když sečete trávu vblízkosti předmětů, používejte

80% rychlosti. (Obr. 48) Sečení trávy

1. Zajistěte, aby při sečení byla vyžínací struna

souběžně se zemí. (Obr. 49)

2. Netlačte hlavu vyžínače kzemi. Mohlo by dojít

k poškození podkladu a výrobku.

3. Nedotýkejte se hlavou vyžínače trvale země, mohlo

by dojít kpoškození hlavy.

4. Při pohybu výrobkem ze strany na stranu při sečení

trávy použijte plné otáčky. (Obr. 50) Zajistěte, aby při sečení byla vyžínací struna souběžně se zemí. Odstranění trávy Proud vzduchu zotáčející vyžínací struny lze použít kodstranění trávy zoblasti.

1. Udržujte strunovou hlavu astrunu rovnoběžně se

2. Uveďte výrobek do plných otáček.

3. Pohybujte strunovou hlavou ze strany na stranu

aodstraňte tak trávu. VÝSTRAHA: Vyčistěte kryt strunové hlavy po každé montáži nové vyžínací struny, aby se eliminovalo nevyvážení azabránilo vibracím vrukojetích. Proveďte také kontrolu ostatních dílů strunové hlavy avpřípadě potřeby ji vyčistěte. Zastavení výrobku

1. Uvolněte páčku spínače nebo pojistku páčky

2. Stiskněte tlačítko Stop. (Obr. 45)

3. Stiskněte uvolňovací tlačítka na baterii avyjměte

baterii. (Obr. 51) Údržba Úvod VÝSTRAHA: Před prováděním jakékoli údržby je třeba, abyste si přečetli aporozuměli kapitole bezpečnosti. Plán údržby VÝSTRAHA: Před prováděním údržby vyjměte baterii. Níže je uveden seznam kroků údržby, které musíte provést na výrobku. Údržba Denně Týdně Měsíčně Očistěte vnější povrch výrobku suchým hadříkem. Nepoužívejte vodu. X Zkontrolujte, zda tlačítko pro spouštění azastavení funguje anení poškozené. X Zkontrolujte správnou funkci páčky spínače apojistky páčky spínače zhlediska bezpečnosti.

Zkontrolujte, zda fungují všechny ovládací prvky azda nejsou poškozené. X Udržujte rukojeti suché, čisté abez zbytků oleje amaziva. X Zkontrolujte, zda není řezací nástavec poškozený. Poškozený řezací nástavec je nutné vyměnit.

Zkontrolujte, zda není kryt sekacího nástavce nebo nůž poškozený. Poškozený kryt sekacího nástavce nebo nůž je nutné vyměnit.

Zkontrolujte, zda jsou šrouby amatice dotažené. X 74 1859 - 006 - 21.05.2024Údržba Denně Týdně Měsíčně Zkontrolujte, zda fungují tlačítka pro uvolnění baterie na baterii azda drží baterii ve výrobku.

Zkontrolujte, zda není poškozená nabíječka baterií azda funguje správně. X Zkontrolujte, zda není baterie poškozená. X Zkontrolujte, zda není závěsný bod poškozený. X Zkontrolujte, zda rukojeť ařídicí rukojeť nejsou poškozené azda jsou správně připevněné.

Zkontrolujte, zda je nůž vystředěný, ostrý anepoškozený. Použití nevystředěné- ho kotouče může způsobit vibrace, které mohou vést kpoškození výrobku.

Zkontrolujte, zda je pojistná matice sekacího zařízení správně utažena. X Zkontrolujte, zda není poškozen přepravní kryt nože azda lze přepravní kryt správně připevnit.

Zkontrolujte všechny spojky akonektory. Zkontrolujte, zda nejsou poškozené aznečištěné.

Zkontrolujte, zda je úhlová převodovka správně naplněna mazivem, viz Mazání úhlové převodovky na strani 75 . Pokud ne, použijte mazivo na úhlové převo- dovky Husqvarna.

Zkontrolujte, zda není přívod vzduchu kmotoru znečištěný. Očistěte přívod vzduchu stlačeným vzduchem.

Zkontrolujte spojení mezi baterií avýrobkem. Zkontrolujte spojení mezi baterií anabíječkou baterií.

Zkontrolujte, zda bezpečnostní uvolnění na nosném popruhu není poškozené azda funguje správně.

Čištění výrobku, baterie anabíječky baterií

1. Po použití vyčistěte výrobek suchou utěrkou.

2. Vyčistěte baterii anabíječku baterií suchou utěrkou.

Udržujte v čistotě vodicí kolejničky baterie.

3. Před vložením baterie do nabíječky baterií nebo

výrobku zkontrolujte, zda jsou svorky na baterii anabíječce baterií čisté. Ostření travního nože anože na trávu VÝSTRAHA: Vypněte výrobek avyjměte baterii. Používejte ochranné rukavice.

• Správný postup naostření anastavení travního nože anože na trávu je uveden vnávodu dodaném sřezacím nástavcem.

• Naostřete všechna ostří stejnoměrně, aby nebyla narušena rovnováha.

• Použijte plochý pilník sjednosměrnými rovnoběžnými zářezy. (Obr. 52) VÝSTRAHA: Poškozený nůž či kotouč vždy vyřaďte zprovozu. Ohnutý nebo zkroucený nůž se nepokoušejte narovnat aznovu používat. Kontrola vyžínací struny Používejte pouze doporučenou vyžínací strunu. Viz obrázky na posledních stránkách návodu.

1. Vložte strunu do otvoru na krytu výrobku

azkontrolujte, zda vyhovuje doporučením. (Obr. 53) Mazání úhlové převodovky

1. Demontujte sekací zařízení.

2. Umístěte výrobek tak, aby byla zátka maziva

3. Odšroubujte zátku maziva. (Obr. 54)

4. Podívejte se do otvoru pro zátku maziva aotočte

hnací hřídelí. Mazivo (A) musí být vzákrytu shorní plochou ozubení (B). (Obr. 55) 1859 - 006 - 21.05.2024 755. Pokud je maziva málo, doplňte úhlovou převodovku mazivem na úhlové převodovky Husqvarna. Mazivo na úhlové převodovky doplňujte pomalu, průběžně otáčejte hnací hřídelí amazivo doplňte na správnou úroveň (B). VAROVÁNÍ: Nesprávné množství maziva může způsobit poškození úhlové převodovky.

6. Našroubujte zpět zátku maziva.

Odstraňování problémů Uživatelské rozhraní Problém Možné závady Možná akce Kontrolka LED stavu baterie bliká oranžově. Nízké napětí baterie. Nabijte baterii. Chybová kontrolka LED bliká čer- veně. Přetížení. Sekací nástavec je zaseknutý. Zastavte výro- bek. Vyjměte baterii. Odstraňte ze sekacího nástavce nežádoucí materiály. Odchylka teploty. Nechte výrobek vychladnout. Páčka spínače aaktivační tlačít- ko jsou stisknuty současně. Uvolněte páčku spínače adojde kaktivaci zařízení. Výrobek nestartuje Znečištěné konektory baterie. Očistěte konektory baterie stlačeným vzdu- chem nebo měkkým kartáčem. Chybová kontrolka LED svítí čer- veně. Výrobek vyžaduje servis. Obraťte se na servis. Přeprava, skladování a likvidace Přeprava askladování

• Dodané Li-ion baterie podléhají požadavkům legislativy onebezpečném zboží.

• Dodržujte zvláštní požadavky uvedené na obalu aoznačení pro komerční přepravu, platí ipro třetí strany adopravce.

• Než odešlete výrobek, promluvte si sosobou speciálně vyškolenou ohledně manipulace snebezpečnými materiály. Dodržujte platné národní předpisy.

• Před vložením baterie do obalu zalepte rozpojené kontakty páskou. Vložte baterii do obalu azajistěte ji proti pohybu.

• Před přepravou nebo uskladněním vyjměte baterii.

• Uložte baterii anabíječku baterií na místo, které je suché achráněné před vlhkostí amrazem.

• Neskladujte baterii vmístech, kde může docházet kvýbojům statické elektřiny. Neskladujte baterii vkovovém obalu.

• Baterii skladujte na místě, kde je teplota vrozsahu 5 až 25°C (41 až 77°F) amimo přímé sluneční světlo.

• Nabíječku baterií skladujte na místě, kde je teplota vrozsahu 5 až 45°C (41 až 113°F) amimo přímé sluneční světlo.

• Nabíječku baterií používejte pouze při okolních teplotách vrozsahu 5 až 40°C (41 až 104°F).

• Před dlouhodobým uskladněním se ujistěte, že je baterie nabitá na 30 až 50%.

• Uložte baterii anabíječku baterií do uzavřené asuché místnosti.

• Skladujte baterii mimo nabíječku baterií. Nedovolte, aby se děti nebo neoprávněné osoby dotýkaly zařízení. Uchovávejte zařízení na místě, které lze uzamknout.

• Před dlouhodobým skladováním výrobku jej vyčistěte aproveďte kompletní údržbu.

• Před přepravou auskladněním umístěte na výrobek přepravní kryt pro prevenci zranění apoškození.

• Během přepravy musí být výrobek bezpečně upevněný. 76 1859 - 006 - 21.05.2024Likvidace baterie, nabíječky baterií avýrobku Symboly na produktu nebo obalu znamenají, že tento produkt není domácí odpad. Odevzdejte jej ve stanici pro recyklaci elektrických aelektronických zařízení. To pomůže eliminovat nebezpečí poškození životního prostředí azdraví osob. Další informace o možnostech recyklace vašeho produktu získáte od místních úřadů, služby svozu domovního odpadu nebo prodejce. Technické údaje Technické údaje 325iR Motor Typ motoru Husqvarna e-torq BLDC Otáčky výstupního hřídele. Strunová hlava/kotouč, 1/min 5800 Šířka sečení, mm 420 Hmotnost Hmotnost bez baterie, nosného popruhu asekacího nástavce, kg 3,5 Emise hluku

Hladina akustického výkonu, změřená dB (A) 93 Hladina akustického výkonu, zaručená L

Hladina akustického tlaku vúrovni uší obsluhy, měřena dle normy IEC 62841-1: Vybaven strunovou hlavou (originální) dB(A) 83 Úrovně vibrací

Hladiny vibrací vrukojetích, měřené podle normy IEC 62841-1, m/s

Vybaven strunovou hlavou (originální), levá/pravá, m/s

2,4/1,7 Vybaven nožem na trávu (originálním), levá/pravá, m/s

2,1/1,5 Povšimněte si: Pro srovnání hladiny vibrací akumulátorových výrobků avýrobků se spalovacím motorem použijte kalkulačku vibrací:https://www.husqvarna.com/cz/sluzby-reseni/kalkulacka-vibraci/.

Emise hluku do okolního prostředí měřené jako akustický výkon (LWA) vsouladu se směrnicí 2000/14/ES. Uváděná hladina akustického výkonu pro stroj byla měřena soriginálním řezacím nástavcem, který generuje nejvyšší hladinu. Rozdíl mezi garantovaným aměřeným akustickým výkonem je vtom, že garantovaný akustický výkon rovněž zahrnuje rozptyl výsledků měření arozdíly mezi různými stroji téhož modelu podle Směrnice 2000/14/ES.

Uváděná data pro hladinu akustického tlaku pro stroj mají typickou statistickou odchylku (standardní odchyl- ku) 3dB(A).

Uváděná data oúrovni vibrací mají typickou statistickou odchylku (standardní odchylku) 1,5m/s

1859 - 006 - 21.05.2024 77Schválené baterie Baterie BLi 200 40-B220X Typ Lithium-iontová Lithium-iontová Kapacita baterie, Ah 5,2 6 Jmenovité napětí, V 36 36 Hmotnost, kg (lb) 1,3 (2,9) 1,4 (3,1) Schválené nabíječky baterií Nabíječka baterií QC330 Vstupní napětí, V 100–240 Kmitočet, Hz 50–60 Výkon, W 330 Příslušenství Příslušenství Schválené příslušenství Typ příslušenství Kryt řezacího nástavce, obj.číslo Středový otvor vkotoučích/nožích, Ø25,4mm Závit výstupního hřídele M10 Nůž na trávu/travní nůž Multi 255-3 (Ø255, 3zuby) 536 17 43-01 Grass 255-4 (Ø255, 4zuby) 536 17 43-01 Strunová hlava T35, T35x (vyžínací struna Whisper, Ø2,4 až 2,7mm) 536 17 43-01 Opěrná miska Pevná 78 1859 - 006 - 21.05.2024Prohlášení oshodě Prohlášení oshodě EU Společnost Husqvarna AB, SE-561 82 Huskvarna, Švédsko, tel.: [phone], na svou výhradní odpovědnost prohlašuje, že výrobek: Popis Akumulátorový křovinořez/ vyžínač Značka Husqvarna Typ/Model 325iR Identifikace Výrobní čísla od roku 2023 adále je zcela ve shodě snásledujícími směrnicemi apředpisy EU: Směrnice/předpis Popis 2006/42/ES „ostrojních zařízeních“ 2014/30/EMC „oelektromagnetické kompatibilitě“ 2011/65/EU „ozakázaných látkách“ 2000/14/ES „ovenkovním hluku“ aže byly použity následující normy nebo technické specifikace: EN 62841-1:2015/AC:2015, EN 62841-4-4 (IEC 62841-4-4:2020), EN 61000-6-1:2007 (Immunity), EN 61000-6-3:2007/A1:2011/AC:2012 (Emission). Institut RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden provedl dobrovolnou typovou zkoušku podle dodatku IX směrnice 2006/42/ES. Č. certifikátu: SEC/23/2580. Institut Notified body: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden rovněž ověřil shodu sdodatkemVI směrnice Evropského parlamentu aRady 2000/14/ES. Informace oemisích hluku najdete včásti Technické údaje na strani 77

20. Akkumulátorkioldó gombok

3. Otvor na poistný kolík

8. Blokovanie páčky vypínača

11. Výstražný indikátor (dióda LED)

12. Tlačidlo štart/stop

13. Tlačidlo režimu otáčok

23. Výstražný indikátor (dióda LED)

24. Tlačidlo indikátora batérie

• Rezací nástroj sa nezastaví ihneď po vypnutí zariadenia.

Údržba na strane 431 . Nepoužívajte poškodený výrobok. Vykonávajte bezpečnostné kontroly, údržby a dodržiavajte servisné pokyny uvedené vtomto návode.

• Skontrolujte, či je vyžínacia hlava úplne pripevnená k vyžínaču.

• Pri práci so zariadením kráčajte, nebežte.

• Používajte schválené chrániče sluchu.

1. Ubezpečte sa, či je páčka vypínača zaistená, keď je

poistka vpôvodnej polohe. (Obr. 24)

2. Stlačte páčku vypínača (B) auistite sa, že sa po

uvoľnení vráti do východiskovej polohy. (Obr. 25)

3. Skontrolujte, či sa páčka vypínača a poistka páčky

5. Aktivuje plné otáčky.

6. Uvoľnite páčku vypínača a skontrolujte, či sa rezací

• Uistite sa, že nie je poškodený rezací zub na kryte vyžínacej hlavy.

• Používajte schválené ochranné rukavice.

ovládaním plynu s otvorom na skrutku na rukoväti.

4. Otočením proti smeru hodinových ručičiek vyžínaciu

2. Otočením v smere hodinových ručičiek vyžínaciu

hlavu (H) odstráňte.

3. Odstráňte maticu (G).

• Vykonajte bezpečnostné kontroly, údržbu aservis uvedené vtomto návode.

• Výrobok držte oboma rukami.

• Výrobok držte na pravej strane tela.

1. Vyžínaciu hlavu držte okamžite nad zemou a vuhle.

(Obr. 47) Netlačte žacie lanko trávnika na trávnik.

2. Pri kosení trávnika vblízkosti predmetov používajte

plyn na 80%. (Obr. 48) Kosenie trávnika

1. Pri kosení trávnika sa uistite, že je vyžínacie lanko

trávnika rovnobežne so zemou. (Obr. 49)

2. Netlačte vyžínaciu hlavu kzemi. Zem a výrobok sa

1. Podržte vyžínaciu hlavu ajej lanko nad zemou

2. Aktivujte plné otáčky.

Skontrolujte, či bezpečnostná spona popruhu nie je poškodená afunguje správ- ne.

Čistenie výrobku, batérie anabíjačky batérií

1. Výrobok po použití očistite suchou handričkou.

2. Očistite batériu anabíjačku batérií čistou handričkou.

Vodiace dráhy batérie udržujte čisté.

3. Než vložíte batériu do nabíjačky alebo výrobku,

• Všetky hrany vzáujme zaručenia rovnováhy naostrite rovnomerne.

• Použite jednostranný plochý pilník. (Obr. 52) VÝSTRAHA: Poškodený kotúč alebo nôž vždy zahoďte. Nepokúšajte sa vyrovnávať ohnutý alebo skrútený kotúč alebo nôž apoužívať ho znova. Kontrola lanka vyžínača Používajte len odporúčané lanko vyžínača. Pozrite si zobrazenie na záverečných stranách návodu na obsluhu.

1. Prevlečte lanko otvorom vkryte výrobku, na

3. Odstráňte mazaciu zátku. (Obr. 54)

6. Nasaďte mazaciu zátku.

• Umiestnite batériu anabíjačku batérií do suchého priestoru bez výskytu vlhkosti amrazov.

Nameraná hladina akustického výkonu, dB (A) 93 Zaručená úroveň hlučnosti L
