325iR - Motocoasă HUSQVARNA - Manual de utilizare gratuit

Tip produs	Fierăstrău cu fir / tăietor de bordură pe acumulator
Marcă	Husqvarna
Model	325iR
Greutate (fără acumulator, fără ham, fără echipament de tăiere)	3,5 kg
Tip motor	Husqvarna e-torq BLDC (fără perii)
Viteza arborelui de ieșire (cap de tăiere iarbă / lamă)	5800 rpm
Lățime de tăiere	420 mm
Alimentare	Acumulator litiu-ion 36 V
Acumulatoare compatibile	BLi200 (5,2 Ah) sau 40-B220X (6,0 Ah)
Încărcător	QC330, 100-240 V, 50-60 Hz, 330 W
Nivel de putere acustică măsurat	93 dB(A)
Nivel de putere acustică garantat	96 dB(A)
Nivel de presiune sonoră la ureche (cap de tăiere iarbă)	83 dB(A)
Vibrații mâner stânga/dreapta (cap de tăiere iarbă)	2,4 / 1,7 m/s²
Vibrații mâner stânga/dreapta (lamă de gazon)	2,1 / 1,5 m/s²
Accesorii de tăiere	Cap de tăiere iarbă T35/T35x, lamă de gazon Multi 255-3 sau Grass 255-4
Protecție accesoriu de tăiere	Carter de protecție dedicat (ref. 536 17 43-01)
Ham	Ham cu sistem de eliberare rapidă
Siguranță	Blocare trăgaci, buton pornire/oprire, indicatoare LED, oprire automată, întrerupător de siguranță ham
Funcții principale	Mod viteză (3 niveluri), pornire progresivă, funcție oprire automată, întrerupere de siguranță în caz de blocare
Întreținere și curățare	Curățare după utilizare cu cârpă uscată, lubrifierea reductorului de unghi, ascuțirea lamelor, înlocuirea firului de tăiere
Utilizare prevăzută	Tăiere iarbă și plivit ușor; nu utilizați pentru tulpini lemnoase

Întrebări frecvente - 325iR HUSQVARNA

Cum pornesc fierăstrăul cu fir Husqvarna 325iR?

Apăsați butonul pornire/oprire până când LED-ul verde se aprinde. Folosiți apoi trăgaciul de putere pentru a controla viteza. Înainte de utilizare, asigurați-vă că acumulatorul este instalat corect și că echipamentul de tăiere este bine fixat.

Ce acumulator să folosesc cu 325iR?

Utilizați exclusiv acumulatoarele Husqvarna BLi200 (5,2 Ah) sau 40-B220X (6,0 Ah), ambele litiu-ion 36 V. Nu utilizați alte modele.

Cum reglez hamul?

Îmbrăcați hamul, ajustați curelele laterale pentru a distribui greutatea uniform pe umeri. Produsul trebuie să fie paralel cu solul, accesoriul de tăiere atingând ușor iarba. Folosiți punctul de suspensie pentru a echilibra. În caz de urgență, trageți de eliberarea rapidă pentru a vă elibera.

Cum înlocuiesc firul de tăiere al capului de tăiere iarbă?

Scoateți acumulatorul. Deschideți capul de tăiere iarbă (model T35/T35x) și scoateți bobina. Înfășurați firul nou (∅ 2,4 până la 2,7 mm, torsadat Whisper) strâns și uniform. Remontați capul în sens invers acelor de ceas. Verificați cuțitul de tăiere a firului pe carter.

Ce accesorii de tăiere sunt compatibile cu 325iR?

Accesoriile omologate sunt: capul de tăiere iarbă T35/T35x (cu fir de tăiere), lama de gazon Multi 255-3 (3 dinți) sau Grass 255-4 (4 dinți). Toate necesită protecția accesoriului de tăiere ref. 536 17 43-01.

Cum curăț și întrețin mașina?

După fiecare utilizare, curățați produsul cu o cârpă uscată (nu apă). Curățați prizele de aer ale motorului cu aer comprimat. Verificați zilnic fixarea șuruburilor și piulițelor, starea accesoriului de tăiere și curățenia conectorilor acumulatorului. În fiecare săptămână, lubrifiați reductorul de unghi cu grăsime specifică Husqvarna.

Ce fac dacă LED-ul de eroare clipește roșu?

Aceasta indică o supraîncărcare (ex: accesoriu de tăiere blocat). Opriți produsul, scoateți acumulatorul, curățați accesoriul de tăiere de resturi. Dacă problema persistă, lăsați produsul să se răcească. Dacă LED-ul rămâne aprins roșu fix, contactați un atelier specializat.

Cum transport și depozitez acumulatorul?

Scoateți întotdeauna acumulatorul. Depozitați-l într-un loc uscat între 5°C și 25°C, ferit de îngheț și soare. Pentru transport, izolați contactele cu bandă adezivă și plasați acumulatorul într-un ambalaj ermetic. Nu păstrați acumulatorul într-o cutie metalică sau lângă obiecte metalice.

Care sunt instrucțiunile importante de siguranță?

Purtați întotdeauna protecții oculare și auditive omologate, mănuși, bocanci de siguranță și pantaloni lungi. Mențineți copiii și animalele la mai mult de 15 metri. Nu lucrați în ploaie sau pe timp de furtună. Nu utilizați niciodată produsul fără protecția accesoriului de tăiere. Opriți produsul și scoateți acumulatorul înainte de orice întreținere.

Care este lățimea de tăiere a 325iR?

Lățimea de tăiere este de 420 mm (42 cm). Aceasta permite acoperirea rapidă a unei zone importante, potrivită pentru grădini de dimensiuni medii.

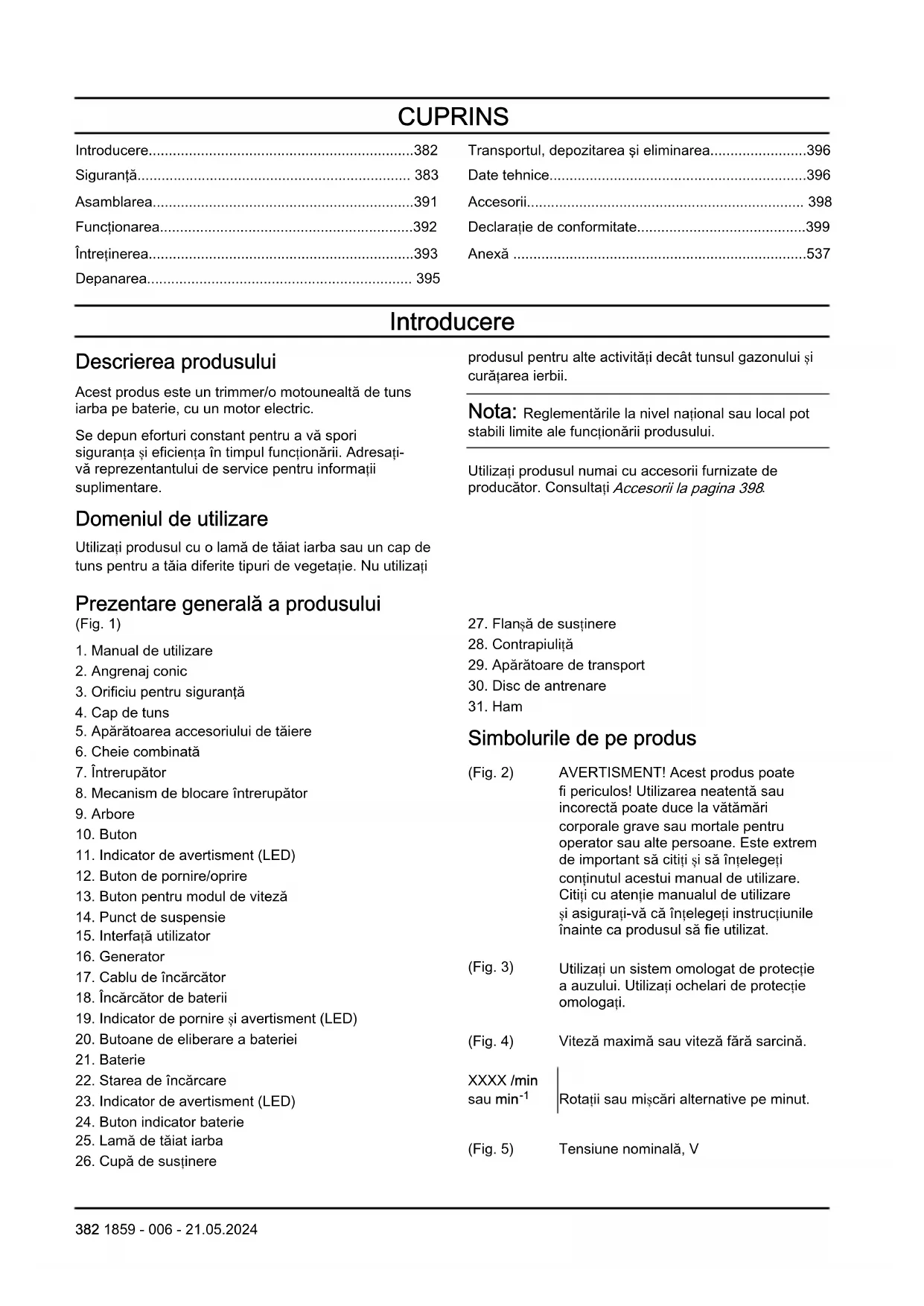

MANUAL DE UTILIZARE 325iR HUSQVARNA

Introducere....382
Siguranță.... 383
Asamblarea....391
Functionarea....392
Întreținerea....393
Depanarea.... 395

Transportul, depozitarea și eliminarea....396
Date tehnice....396
Accesorii.... 398
Declaratie de conformitate....399
Anexă ....537

Introducere

Descrierea produsului

Acest produs este un trimmer/o motounealtă de tuns iarba pe baterie, cu un motor electric.

Se depun eforturi constant pentru a vă spori siguranța și eficiența în timpul funcționării. Adresați- vă reprezentantului de service pentru informații suplimentare.

Domeniul de utilizare

Utilizați produsul cu o lamă de tăiat iarba sau un cap de tuns pentru a tăia diferite tipuri de vegetație. Nu utilizați

Prezentare generală a produsului

(Fig. 1)

1. Manual de utilizare
2. Angrenaj conic
3. Orificiu pentru siguranță
4. Cap de tuns
5. Apărătoarea accesoriiului de tăiere
6. Cheie combinată
7. Întrerupător
8. Mecanism de blocare întrerupător
9. Arbore
10. Buton
11. Indicator de avertisment (LED)
12. Buton de pornire/oprire
13. Buton pentru modul de viteză
14. Punct de suspensie
15. Interfață utilizator
16. Generator
17. Cablu de încărcător
18. Încărcător de baterii
19. Indicator de pornire și avertisment (LED)
20. Butoane de eliberare a bateriei
21. Baterie
22. Starea de încărcare
23. Indicator de avertisement (LED)
24. Buton indicator baterie
25. Lamă de tăiat iarba
26. Cupă de susținere

produsul pentru alte activități decât tunsul gazonului și curățarea ierbii.

Nota: Reglementările la nivel național sau local pot stabili limite ale funcționării produsului.

Utilizați produsul numai cu accesorii furnizate de producător. Consultați Accesorii la pagina 398.

1. Flanşă de susținere
2. Contrapiuliță
3. Apărătoare de transport
4. Disc de antrenare
5. Ham

Simbolurile de pe produs

(Fig. 2) AVERTISMENT! Acest produs poate fi periculos! Utilizarea neatentă sau incorectă poate duce la vătămări corporale grave sau mortale pentru operator sau alte persoane. Este extrem de important să citiți și să înțelegeți conținutul acestui manual de utilizare. Citiți cu atenție manualul de utilizare și asigurați-vă că înțelegeți instrucțiunile înainte ca produsul să fie utilizat.
(Fig. 3) Utilizați un sistem omologat de protecție a auzului. Utilizați ochelari de protecție omologați.

(Fig. 4) Viteză maximă sau viteză fără sarcină.

XXXX /min sau min ^-1 Rotații sau mișcări alternative pe minut.

(Fig. 5) Tensiune nominală, V

(Fig. 6)	Curent continuu.		și legislației din New South Wales „Regulamentul privind măsurile de protecție a mediului (controlul zgomotului) din 2017”. Nivelul de putere sonoră garantat al produsului este specificat în Date tehnice la pagina 396.
(Fig. 7)	Produsul respectă directivele CE aplicabile.
(Fig. 8)	Acest produs este în conformitate cu reglementările aplicabile din Regatul Unit.		Plăcuța de identificare indi- că numărul de serie. aaaa este anul fabricației, ss es- te săptămâna fabricației, iar xxxxx este numărul de ordine.
(Fig. 9)	Utilizați mănuși de protecție omologate.	aaaassxxxx
(Fig. 10)	Utilizați ghete pentru regim greu de lucru, rezistente la alunecare.
(Fig. 11)	Atenție la reculul lamei.		Operatorul trebuie să se asigure că nicio persoană și niciun animal nu se apro-pie la mai mult de 15 me-tri. Când mai mulți operatori lucrează în același punct de lucru, trebuie să se apli-ce o distanță de siguranță de cel puțin 15 metri.
(Fig. 12)	Simbolurile de pe produs sau de pe ambalaj arată că acest produs nu poate fi tratat ca deșeu menajer. Acest produs trebuie trimis la o unitate de reciclare adecvată.	(Fig. 18)
(Fig. 13)	Accesoriiul poate azvârli cu forță obiecte care pot ricoșa înapoi. Dacă nu se utilizează echipamentul de siguranță recomandat, acest lucru poate duce la vătămări oculare grave.	Nota: Alte simboluri/autocolante de pe produs se referă la cerințele de certificare pentru alte zone comerciale.
(Fig. 14)	Deconectați bateria înainte de a efectua lucrări de întreținere.	Deteriorarea produsului
(Fig. 15)	Produsul este protejat împotriva stropilor de apă.	Nu suntem responsabili pentru deteriorarea produsului dacă:produsul este reparat necorespunzător.
(Fig. 16)	Feriți-vă toate părțile corpului de suprafețele fierbinti.	produsul este reparat cu piese care nu provin de la producător sau care nu sunt aprobate de acesta.
(Fig. 17)	Etichetă privind emisiile de zgomot în mediu, conform directivelor și reglementărilor din UE și Regatul Unit	produsul are un accesoriu care nu provine de la producător sau care nu este aprobat de acesta.
		produsul nu este reparat la un centru de service omologat sau de o autoritate omologată.

Siguranță

Definitii privind siguranța

Avertismentele, atenționările și notele sunt utilizate pentru a desemna părți foarte importante din manual.

AVERTISMENT: Se utilizează dacă există risc de vătămare sau de deces pentru operator sau pentru trecători, în cazul în care instrucțiunile din manual nu sunt respectate.

ATENTIE: Se utilizează dacă există un risc de deteriorare a produsului, a altor materiale sau a zonelor învecinate, dacă instrucțiunile din manual nu sunt respectate.

Nota: Se utilizează pentru a furniza mai multe informații care sunt necesare într-o situație dată.

Instrucțiuni generale de siguranță pentru utilaje

AVERTISMENT: Citiți toate instrucțiunile de siguranță și instrucțiunile de utilizare, ilustrațiile și specificațiile furnizate cu acest utilaj. Nerespectarea instrucțiunilor enumerate mai jos poate avea ca rezultat electrocutare, incendii și/sau vătămări corporale grave.

- Păstrați toate avertismentele și instrucțiunile pentru consultare ulterioară. Noțiunea de „utilaj” folosită în instrucțiunile de siguranță se referă atât la utilajul alimentat de la rețea (cu cablu), cât și la utilajul cu acumulator (fără cablu).

Siguranța zonei de lucru

• Păstrați zona de lucru curată și bine iluminată. Zonele dezordonate sau întunecoase provoacă accidente.
• Nu utilizați utilajele în locuri cu atmosferă explozivă, de exemplu, în prezența lichidelor, a gazelor sau prafurilor inflamabile.Mașinile creează scântei care pot aprinde praful sau vaporii.
• În timpul folosiții utilajului țineți la distanță copii și orice alte persoane. Distragerea atenției poate cauza pierderea controlului.

Siguranța privind echipamentele electrice

• Mufa de conectare a utilajului trebuie să se potrivească la priză. Este interzisă modificarea de orice fel a fișei. Nu utilizați adaptoare de ștecăr cu utilajele cu împământare (legate la masă). Fișele nemodificare și prizele potrivite reduc pericolul electrocutării.
• Evitați contactul cu corpul a suprafețelor de împământare sau legate la masă, cum ar fi țevi, radiatoare, plite și răcitoare. Există un pericol sporit de electrocutare dacă împământarea sau legarea la masă se face prin corpul dvs.
• Nu expuneți utilajele la ploaie și la condiții de umiditate. Pătrunderea apei în utilaj mărește riscul de electrocutare.
• Nu folosiți cablul în mod abuziv. Nu utilizați niciodată cablul la transportarea, tragerea sau deconectarea utilajului. Feriți cablul de căldură, ulei, muchii ascuțite sau părțile în mișcare ale aparatului. Cablurile deteriorate sau încurcate cresc riscul electrocutării.
• Când lucrați cu utilajul afară, folosiți un cablu prelungitor potrivit pentru utilizarea la exterior. Folosirea unui cablu adecvat pentru utilizarea la exterior reduce riscul de electrocutare.
• Dacă întrebuințarea unui utilaj într-un loc cu umiditate mare nu poate fi evitată, utilizați o sursă cu dispozitiv de protecție împotriva curentului rezidual (RCD). Folosirea unui RCD reduce pericolul de electrocutare.

Siguranța personală

• Fiți mereu atent, uitați-vă la ce faceți și dați dovadă de simț practic când utilizați utilajul. Nu folosiți utilajul dacă sunteți obosit sau sub influența drogurilor, alcoolului sau medicamentelor. Un moment de neatenție în timpul folosirii utilajului poate duce la leziuni grave.
• Utilizați echipament individual de protecție. Purtați întotdeauna ochelari de protecție. Purtarea echipamentelor de protecție individuală, cum ar fi masca împotriva prafului, încălțămintea de protecție

antiderapantă, casca de protecție sau căștile de protecție auditivă, corespunzător tipului și utilizării sculei electrice, reduce riscul rănirilor.

• Evitați pornirea accidentală. Înainte de ridicarea sau transportul sculei electrice, conectarea la sursa de curent și/sau conectarea bateriei asigurați-vă că scula electrică este oprită. Transportul utilajelor cu degetul pe comutator sau conectarea la priză a utilajelor pornite poate duce la accidente.
• Îndepărtați toate cheile de reglare sau cheile fixe înainte de a porni utilajul. O cheie fixă care a rămas prinsă la o piesă rotativă a utilajului poate duce la răniri.
• Nu vă întindeți prea mult. Să aveți întotdeauna o poziție stabilă și păstrați-vă întotdeauna echilibrul. Acest lucru permite un control mai bun al utilajului în situații neașteptate.
• Îmbrăcați-vă corespunzător. Nu purtați haine largi sau bijuterii. Țineți părul și îmbrăcămintea la distanță de piesele în mișcare. Hainele lejere, bijuteriile sau părul lung pot fi prinse de piesele aflate în mișcare.
• Dacă este posibilă montarea dispozitivelor de aspirare și colectare a prafului, asigurați-vă că acestea sunt conectate și utilizate corespunzător. Folosirea dispozitivelor de aspirare a prafului poate reduce pericolele legate de praf.
• Nu vă încredeți în familiaritatea dobândită din utilizarea frecventă a uneltelor; prin urmare, nu ignorați principiile de siguranță ale uneltelor. Comportamentul neglijent poate cauza accidentări grave în doar câteva fracțiuni de secundă.

Utilizarea și întreținerea utilajului

• Nu suprasolicitați utilajul. Folosiți utilajul potrivit pentru munca pe care o efectuați. Utilajul potrivit va efectua lucrarea mai rapid și în condiții de siguranță mai bune la viteza de lucru pentru care a fost proiectat.
• Nu utilizati utilajul în cazul în care nu poate fi pornit sau oprit de la comutator. Orice utilaj imposibil de controlat cu ajutorul comutatorului este periculos și trebuie reparat.
• Deconectați ștecărul de la sursa de alimentare și/sau scoateți acumulatorul, dacă este detașabil, de la utilaj înainte de a face reglaje, de a schimba accesoriiile sau de a depozita utilajul. Aceste măsuri de preventie împiedică pornirea accidentală a utilajului.
• Nu lăsați utilajele nefolosite la îndemâna copiilor și nu permiteți persoanelor care nu sunt familiarizate cu ele sau cu instrucțiunile acestora să le folosească. În mâinile unei persoane fără experiență aceste utilaje pot fi periculoase.

• Întrețineți utilajele și accesoriiile. Verificați centrarea sau legarea incorectă a pieselor în mișcare, ruperea pieselor și orice alte stări care pot afecta funcționarea utilajelor. Dacă este aariat, duceți utilajul la reparat înainte de a-l folosi. Multe accidente sunt provocate de utilajele prost întreținute.

• Păstrați uneltele de tăiere ascuțite și curate. Este mai puțin probabil ca uneltele de tăiere cu tăișuri ascuțite întreținute corespunzător să se blocheze și sunt mai ușor de controlat.

• Folosiți utilajul, accesoriiile și uneltele etc. în conformitate cu aceste instrucțiuni, luând în considerare condițiile de lucru și activitatea care urmează să fie efectuată. Folosirea utilajului pentru operații diferite de cele pentru care este destinat poate duce la apariția unor situații periculoase.
• Mentineți mânerele și suprafețele de prindere uscate, curate, fără ulei și unsoare. Mânerele și suprafețele de prindere alunecoase nu permit manipularea și controlul în siguranță al uneltei în situații neprevăzute.

Utilizarea și întreținerea uneltei cu baterie

• Reîncărcați numai cu încărcătorul specificat de producător. Un încărcător adecvat pentru un tip de baterie poate constitui pericol de incendiu atunci când este utilizat cu un alt tip de baterie.
• Folositi utilajele numai cu accumulatorii special indicați. Utilizarea unui alt tip de accumulatori poate constitui pericol de vătămări corporale și de incendiu.
• Când acumulatorul nu este utilizat, păstrați-l departe de alte obiecte metalice, precum agrafe de birou, monede, chei, cuie, șuruburi sau alte obiecte mici de metal, care pot crea o conexiune între borne. Scurtcircuitarea bornelor bateriei poate cauza arsuri sau incendii.
• În condiții de utilizare neadecvată, din baterie pot ieși stropi de lichid; evitați contactul. Totuși, dacă intrați accidental în contact cu lichidul respectiv, spălați cu apă. Dacă lichidul intră în contact cu ochii, consultați un medic. Lichidul care se scurge din baterie poate cauza iritații sau arsuri.
• Nu utilizați acumulatori sau unelte deteriorate sau modificate. Bateriile deteriorate sau modificate pot prezenta un comportament impredictibil, care poate duce la incendii, explozii sau pericol de vătămări corporale.
• Nu expuneți accumulatorii sau uneltele la flăcări sau temperaturi excesive. Expunerea la flăcări sau la temperaturi de peste 130°C/265°F poate cauza explozii.
• Urmați toate instrucțiunile de încărcare și nu încărcați accumulatorul sau unealta în afara intervalului de temperatură specificat în instrucțiuni. Încărcarea incorectă sau la temperaturi în afara intervalului specificat poate duce la deteriorarea bateriei și crește pericolul de incendiu.

Service

• Cereți ca utilajul să fie reparat numai de un tehnician de reparații calificat, care să folosească numai piese de schimb identice. În acest fel se asigură menținerea securității utilajului.
• Nu reparați niciodată acumulatori deteriorați. Repararea accumulatorilor trebuie efectuată numai de

câtre producător sau de către furnizorii de servicii autorizați.

Avertismente de siguranță pentru trimmere de iarbă și motocoase

• Nu utilizați mașina în condiții de vreme nefavorabilă, mai ales când există risc de descărcări electrice. Aceasta reduce riscul de a fi lovit de trăsnet.
• Verificați temeinic zona în care urmează a fi utilizată mașina, pentru a vedea dacă nu există animale sălbatice. Animalele sălbatice ar putea fi rănite de mașină în timp ce este în funcțiune.
• Verificați temeinic zona unde urmează a fi utilizată mașina și înlăturați toate pietrele, bețele, cablurile, oasele și alte obiecte străine. Obiectele proiectate pot provoca vătămări corporale.
• Înainte de a folosi mașina, întotdeauna verificați vizual dacă cuțitul sau lama și ansamblul de tăiere nu sunt deteriorate. Componentele deteriorate sporesc riscul de vătămare corporală.
• Respectați instrucțiunile pentru înlocuirea accesoriiilor. Șuruburile sau piulițele insuficient strânse care fixează lama pot deteriora lama sau o pot face să se desprindă.
• Viteza nominală de rotire a cuțitului trebuie să fie cel puțin egală cu viteza maximă specificată pe mașină. Cuțitele care funcționează la o viteză mai mare decât cea nominală se pot rupe sau desprinde.
• Purtati protectie pentru ochi, urechi, cap și mâini. Echipamentul de protectie adecvat reduce vătămările corporale provocate de resturile expulzate sau de contactul accidental cu firul sau lama.
• Purtați întotdeauna încălțăminte de protecție în timpul utilizării mașinii. Nu acționați utilajul în picioarele goale sau purtând sandale deschise. Astfel reduceți riscul de rănire a picioarelor în eventualitatea contactului cu cuțitul, firul sau lama aflată în mișcare.
• Când folosiți mașina, purtați întotdeauna pantaloni lungi. Pielea expusă crește probabilitatea rănirii de către obiectele proiectate.
• Tineți trecătorii la distanță în timp ce folosiți mașina. Resturile proiectate pot duce la vătămări corporale grave.
• Folosiți întotdeauna ambele mâini când folosiți utilajul. Țineți utilajul cu ambele mâini, pentru a evita pierderea controlului.
• Tineți utilajul de suprafetele de prindere izolate, deoarece cuțitul poate atinge cabluri ascunse. Firele sau cuțitele care intră în contact cu un cablu sub tensiune pot alimenta electric părțile metalice expuse ale utilajului și pot electrocuta utilizatorul.

• Mențineți întotdeauna contactul cu solul și folosiiți utilajul numai cu picioarele pe sol. Suprafetele alunecoase sau instabile pot cauza pierderea echilibrului sau a controlului utilajului.

• Nu folosiți mașina pe pante prea înclinate. Astfel scade riscul de a pierde controlul, de a aluneca sau de a cădea, care pot duce la vătămări corporale.

• Când lucrați pe pante, asigurați-vă întotdeauna că aveți o poziție stabilă. Lucrați mereu orizontal pe suprafața pantei, niciodată în sus și în jos și aveți foarte mare grijă când schimbați direcția. Astfel scade riscul de a pierde controlul, de a aluneca sau de a cădea, care pot duce la vătămări corporale.
• Mențineți toate părțile corpului departe de lamă, fir sau cuțit când utilajul se află în funcțiune. Înainte de pornirea utilajului, asigurați-vă că lama, firul sau cuțitul nu intră în contact cu niciun obiect. Un moment de neatenție în timpul folosirii utilajului poate cauza rănirea proprie sau a altor persoane.
• Nu folosiți mașina deasupra înălțimii taliei. În acest mod se previne contactul neintenționat cu cuțitul sau lama și se controlează mai bine mașina în situații neașteptate.
• Când tăiați o creangă întinsă sau puietți de arbori, fiți atenți la recul. Când tensiunea din fibrele de lemn este eliberată, creanga sau puietul aflate sub tensiune elastică pot lovi operatorul și/sau pot face ca utilajul să se miște necontrolat.
• Fiți extrem de atent când tăiați tufișuri și puieti. Materialul subțire se poate prinde și poate fi proiectat către dvs. sau vă poate dezechilibra.
• Mențineți controlul utilajului și nu atingeți cuțitele, firele sau lamele și alte piese periculoase aflate în mișcare, cât timp sunt în mișcare. Astfel reduceți riscul de vătămări corporale produse de componentele în mișcare.
• Atunci când curățați materialul blocat sau efectuați service-ul utilajului, asigurați-vă că întrerupătorul este oprit și accumulatorul este scos. Acționarea accidentală a utilajului în timpul îndepărtării materialului blocat sau lucrărilor de service poate cauza vătămări corporale grave.
• Transportați mașina oprită și depărtată de corpul dvs. Manevrarea adecvată a mașinii va reduce probabilitatea contactului accidental cu un cuțit, o lamă sau un fir aflate în mișcare.
• La transportarea și depozitarea utilajului, montați întotdeauna capacul lamelor metalice. Manipularea corespunzătoare a utilajului reduce probabilitatea contactului accidental cu lamele.
• Folosiți numai cuțite, fire, capete de tuns și lame specificate de producător. Componentele de schimb neadecvate pot crește riscul de deteriorare și rănire.
• Atunci când curățați materialul blocat sau efectuați service-ul utilajului, asigurați-vă că întrerupătorul este oprit și acumulatorul este scos. Acționarea accidentală a utilajului în timpul îndepărtării materialului blocat sau lucrărilor de service poate cauza vătămări corporale grave.

Alte informații generale privind siguranța

- Dezactivați produsul înainte de a vă deplasa într-o altă zonă. Scoateți întotdeauna bateria când trimiteți produsul unei alte persoane.

• Nu pune ți jos produsul niciodată fără a-l dezactiva și a scoate bateria. Nu lăsați produsul nesupravegheat atunci când este pornit.
• Unealta de tăiere nu se oprește imediat după oprirea produsului.
• Înainte de a utiliza produsul după un impact, verificați să nu prezinte semne de uzură sau de deteriorare și reparați-le dacă este necesar.
• În cazul în care apare ceva care blochează accesoriiul de tăiere în timp ce utilizați produsul, opriți și dezactivați produsul. Asigurați-vă că accesoriiul de tăiere se oprește complet. Scoateți bateria înainte de a curăța, inspecta sau repara produsul și/sau echipamentul de tăiere.
• Verificați produsul înainte de utilizare. Consultați Dispozitivele de siguranță de pe produs la pagina 388 și întreținerea la pagina 393. Nu utilizați un produs defect. Efectuați verificările de siguranță, instrucțiunile de întreținere și de service descrise în acest manual.
• Un accesoriu de tăiere defect poate crește pericolul de accidente.
• Verificați ca angrenajul să nu prezinte murdărie sau fisuri. Eliminați iarba și frunzele din angrenaj cu ajutorul unei perii. Atunci când este necesar, trebuie purtate mănuși.
• Asigurați-vă întotdeauna că deschiderile de ventilație nu prezintă reziduuri.
• Verificați fixarea completă a capului de tuns pe trimmer.
• Înainte de pornire, trebuie montate toate capacele, apărătoarele și mânerele.
• Verificați ca produsul să fie în perfectă stare de funcționare. Verificați ca toate șuruburile și piulițele să fie bine strânse.
• Verificați să nu fie deteriorate sau crăpate capul de tuns și apărătoarea pentru capul de tuns. Înlocuiți capul de tuns sau apărătoarea pentru capul de tuns dacă acestea au fost expuse la impact sau dacă sunt crăpate. Folosiți întotdeauna apărătoarea recomandată pentru accesoriiul de tăiere pe care îl folosiți. Consultați Accesorii la pagina 398.
• Acest produs este o unealtă periculoasă dacă nu sunteți atent sau dacă utilizați produsul incorect. Acest produs poate cauza vătămări corporale grave sau decesul operatorului sau al altor persoane.
• Acest dispozitiv nu este destinat persoanelor (inclusiv copii) cu capacități fizice, senzoriale sau mintale reduse sau care nu au experiența și cunoștințele necesare, cu excepția situației în care sunt supravegheate sau au primit instrucțiuni referitoare la utilizarea dispozitivului din partea unei persoane responsabile pentru siguranța lor. Copiii trebuie supravegheati, pentru a vă asigura că nu se joacă cu echipamentul.
• Nu permiteți copiilor să folosească utilajul sau să stea în apropierea acestuia. Deoarece utilajul poate fi pornit cu ușurință, copiii îl pot porni dacă nu sunt supravegheați atent. Există riscul unor vătămări

corporale grave. Aşadar, deconectați bateria dacă utilajul nu se află sub supraveghere atentă.

- Nu permiteți copiilor sau altor persoane neinstruite cu privire la operarea produsului și/sau a bateriei să le utilizeze sau să le depaneze.

- Depozitați echipamentul într-un spațiu care poate fi încuiat și în care nu pot ajunge copiii și persoanele neautorizate.

- Feriți în permanență mâinile și picioarele de zona de tăiere, cu precădere la pornirea motorului.

- Tineți mâinile și picioarele la distanță de accesoriiul de tăiere până când acesta s-a oprit complet atunci când produsul este dezactivat.

- Nu îndepărtați materialul tăiat și nu lăsați alte persoane să îl îndepărteze în timp ce produsul este pornit sau echipamentul de tăiere se rotește, deoarece aceasta poate duce la vătămări corporale grave.

- Rețineți că este responsabilitatea dvs., în calitate de operator, să nu expuneți alte persoane sau proprietatea acestora la accidente sau la pericole.

- Nu modificați sub nicio formă designul produsului fără permisiunea producătorului. Utilizați întotdeauna accesorii originale. Modificările și/sau accesoriiile neautorizate pot avea drept rezultat vătămări corporale grave sau decesul operatorului sau al altor persoane. Garanția nu poate acoperi daunele sau răspunderea civilă cauzate de utilizarea de accesorii sau de piese de schimb neautorizate.

- Singurele accesorii pe care le puteți utiliza cu acest produs sunt accesoriiile de tăiere recomandate în capitolul Accesorii. Consultați Accesorii la pagina 398.

- Nu utilizați niciodată un produs care a fost modificat în orice mod față de specificația sa inițială

- Nu utilizați niciodată un produs defect. Efectuați verificările de siguranță, operațiile de întreținere și de service descrise în acest manual. Anumite operații de întreținere și de service trebuie efectuate de specialiști instruți și calificați. Consultați instrucțiunile din subcapitolul Întreținerea.

- Lucrul în condiții de vreme nefavorabilă este obositor și adesea aduce un plus de risc. Din cauza riscului suplimentar, nu se recomandă utilizarea aparatului în condiții de vreme nefavorabilă, cum ar fi ceață densă, ploaie abundantă, vânt puternic, frig pătrunzător, risc de descărcări electrice etc.

- Nu lucrați niciodată de pe o scară, un taburet sau din orice altă poziție ridicată care nu este complet fixată.

- Depozitați aparatele inactive în interior – când nu sunt utilizate, aparatele trebuie depozitate în interior

- Nu este posibil să prezentăm toate situațiile imaginabile cu care vă puteți confrunta. Lucrați întotdeauna cu atenție și folosiți-vă gândirea. Evitați toate situațiile pe care le considerați că vă depășesc capacitatea de reacție. Dacă totuși vă simiți nesiguri în legătură cu procedurile de operare după citirea acestor instrucțiuni, trebuie să consultați un specialist înainte de a continua.

- Asigura ți-vă că nicio persoană sau niciun animal nu se apropie la mai mult de 15 metri în timp ce lucrați. Când mai mulți operatori lucrează în aceeași zonă, distanța de siguranță trebuie să fie de cel puțin 15 metri. În caz contrar, există riscul unor vătămări corporale grave. Opriți produsul imediat dacă se apropie cineva. Nu rotiți niciodată produsul în jur fără a verifica mai întâi în spatele dvs., pentru a vă asigura că nu se află nimeni în zona de siguranță.

- Asigurați-vă că oamenii, animalele sau alte lucruri nu vă pot afecta controlul asupra produsului sau că nu vin în contact cu accesoriul de tăiere sau obiectele desprinse care sunt proiectate de accesoriul de tăiere. Totuși, nu utilizați produsul decât în situații în care puteți solicita ajutor în eventualitatea unui accident.

- Asigurați-vă că vă puteți deplasa și sta în picioare în siguranță. Verificați dacă în zona din jurul dvs. nu există posibile obstacole (rădăcini, pietre, crengi, șanțuri etc.) în caz că trebuie să vă deplasați brusc. Aveți mare grijă în timp ce lucrați pe teren în pantă.

- Mergeti, nu alergați niciodată.

- Inspectați zona de lucru. Îndepărtați toate obiectele libere, precum pietre, sticlă spartă, cuie, fire de oțel, sfoară etc. care pot fi proiectate sau se pot înfășura în jurul frezei sau apărătorii frezei.

- Atenție la cioturile de ramuri care pot fi proiectate în timp ce efectuați tăierea. Nu tăiați prea aproape de sol, unde pietrele și alte obiecte pot fi proiectate.

- Asigurați-vă că accesoriiul de tăiere nu intră în contact cu haine sau părți ale corpului atunci când produsul este activat. Țineți produsul sub nivelul taliei.

- Fiți atenți la obiectele azvârlite. Purtați întotdeauna echipament de protecție pentru ochi aprobat. Nu vă aplecați niciodată peste apărătoarea accesoriiului de tăiere. Pietrele, gunoiul etc. pot fi azvârlite în ochi, cauzând orbire sau vătămare gravă.

- Ascultați semnalele de avertisment sau strigătele când purtați echipament pentru protecția auzului. Îndepărtați întotdeauna protecția pentru auz imediat ce se oprește produsul.

- În caz de vibrații nedorite, apăsați pe butonul de linie nouă pentru a conferi liniei lungimea corectă pentru a opri vibrațiile.

- Dacă produsul începe să vibreze anormal, opriți-l și scoateți bateria.

- Expunerea prelungită la vibrații poate conduce la afecțiuni circulatorii sau la deteriorări ale nervilor la persoanele cu circulație defectuoasă. Discutați cu medicul dacă prezentați simptome de expunere prelungită la vibrații. Astfel de simptome includ amorțeală, pierderea sensibilității tactile, gâdilături, ciupituri, durere, pierderea forței, modificări în culoarea sau starea pielii. Aceste simptome apar de obicei la degete, la mâini sau la încheieturi.

- Tineți întotdeauna produsul cu ambele mâini. Tineți produsul pe partea dreaptă a corpului.

Cauzele reculului lamei și avertismente aferente

• Reculul lamei este o mișcare bruscă în lateral, înainte sau înapoi a utilajului, care poate apărea atunci când lama se blochează sau se prinde într-un obiect, cum ar fi un puiet sau un ciot de copac. Poate fi suficient de violent pentru a propulsa utilajul și/sau operatorul în orice directie și este posibil să pierdeți controlul asupra utilajului. Reculul lamei și pericolele asociate cu acesta pot fi evitate luând de măsurile de precauție adecvate, prezentate mai jos.
• Tineți utilajul ferm, cu ambele mâini și poziționați brațele astfel încât să contracarați reculul lamei. Poziționați corpul în partea stângă a utilajului. Reculul lamei poate crește riscul de rănire din cauza mișcării neașteptate a utilajului. Reculul lamei poate fi controlat de operator dacă sunt luate măsurile de prevedere adecvate.
• Dacă lama se îndoaie sau se întrerupe tăierea din orice motiv, opriți utilajul și țineți-l nemișcat în material până la oprirea completă a lamei. În timpul îndoirii lamei, nu încercați niciodată să scoateți utilajul din material sau să trageți utilajul în spate în timp ce lama este în mișcare; se poate produce reculul. Cercetați și luați măsuri corective pentru a elimina cauza îndoirii lamei.
• Nu utilizați lame tocite sau deteriorate. Lamele tocite sau deteriorate cresc riscul de blocare sau prindere într-un obiect, ceea ce duce la reculul lamei.
• Mențineți întotdeauna o vizibilitate bună asupra materialului tăiat. Este mai probabil ca reculul lamei să aibă loc în zone în care materialul ce urmează a fi tăiat este dificil de văzut.
• Dacă vă apropiati de o altă persoană în timpul folosirii utilajului, opriți utilajul. Există riscul crescut de rănire a altor persoane prin lovirea cu lama aflată în mișcare, în cazul reculului.

Echipament de protecție personală

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Utilizați întotdeauna echipamente de protecție personală atunci când folosiți produsul. Echipamentele de protecție personală nu pot elimina complet riscul de rănire, însă pot reduce gravitatea rănilor în cazul unui accident. Distribuitorul vă poate ajuta să alegeți echipamentul corect.
• Utilizați o cască dacă copacii din zona de lucru au o înălțime de peste 2 m/6,5 ft.
• Utilizați un sistem omologat de protecție a auzului.
• Folosiți întotdeauna ochelari de protecție aprobați care sunt în conformitate cu standardul ANSI Z87.1 pentru SUA sau standardul EN 166 pentru țările din UE. Folosiți vizorul de protecție pentru protejarea feței. Vizorul de protecție nu este suficient pentru protejarea ochilor.

(Fig. 19)

• Purtați mănuși atunci când este necesar, de exemplu atunci când conectați, inspectați sau curățați echipamentul de tăiere.
• Utilizați cizme de protecție cu bombeuri din oțel și tălpi antiderapante.
• Purtați haine din țesături rezistente. Purtați întotdeauna pantaloni lungi, din material gros, și îmbrăcăminte cu mâneci lungi. Nu purtați haine largi, care se pot prinde în smicele și ramuri. Nu folosiți bijuterii, pantaloni scurți sau sandale. Nu utilizați produsul cu picioarele goale. Strângeți-vă părul în siguranță, deasupra nivelului umărului. (Fig. 20)
• Păstrați echipamentul de prim ajutor în apropiere.

(Fig. 21)

Dispozitivele de siguranță de pe produs

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

În această secțiune sunt descrise caracteristicile de siguranță al produsului, scopul său și modul în care trebuie efectuate verificările și întreținerea pentru a asigura funcționarea corectă. A se vedea instrucțiunile din capitolul Prezentare generală a produsului la pagina 382 pentru a afla unde sunt amplasate aceste piese pe produsul dvs.

Durata de viață a produsului se poate reduce, iar riscul de accidente se poate mări dacă întreținerea produsului nu este efectuată corect, iar reglarea și/sau reparațiile nu sunt executate în mod profesional. Dacă aveți nevoie de informații suplimentare, contactați cel mai apropiat furnizor de service.

AVERTISMENT: Nu utilizați niciodată un produs cu componente de siguranță deteriorate. Echipamentul de siguranță al produsului trebuie inspectat și întreținut conform indicațiilor din acest capitol. Dacă produsul nu trece oricare dintre următoarele verificări, contactați agentul de service pentru reparații.

ATENTIE: Toate activitățile de service și de reparații de pe aparat necesită instruire specială. Acest lucru este adevărat în special în legătură cu echipamentul de siguranță al aparatului. În cazul în care aparatul dvs. nu trece de oricare dintre verificările descrise mai jos, trebuie să vă contactați agentul de service. Atunci când achiziționați oricare dintre produsele noastre, garantăm disponibilitatea reparațiilor și service-ului profesionist. Dacă vânzătorul cu amănuntul care vă vinde

aparatul nu este dealer de service, solicitați-i adresa celui mai apropiat agent de service.

Pentru a verifica interfața cu utilizatorul

1. Apăsați și țineți apăsat butonul de start/oprire (A).

a) Produsul este pornit când se aprinde afișajul (B). (Fig. 22)

b) Produsul este oprit când afișajul este stins.

1. Dacă indicatorul de avertisment de pe afișaj este aprins sau se aprinde intermitent, consultați Depanarea la pagina 395.

Verificarea dispozitivului de blocare a întrerupătorului

Dispozitivul de blocare al întrerupătorului previne operarea accidentală. Când apăsați dispozitivul de blocare a întrerupătorului înainte (A) și apoi apăsați pe dispozitivul de blocare spre mânerul (B), întrerupătorul (C) este eliberat. Dacă eliberați mânerul, întrerupătorul și dispozitivul de blocare al acestuia se deplasează înapoi în pozițiile lor inițiale. Această mișcare este efectuată de arcuri independente. (Fig. 23)

1. Asigurați-vă că întrerupătorul este blocat atunci când dispozitivul de blocare este în poziția sa inițială. (Fig. 24)
2. Apăsați întrerupătorul și asigurați-vă că revine la poziția inițială atunci când îl eliberați. (Fig. 25)
3. Asigurați-vă că întrerupătorul și dispozitivul de blocare se mișcă liber și că arcul de rapel funcționează corespunzător. (Fig. 26)
4. Porniți produsul, consultați Pornirea produsului la pagina 392.
5. Aplicați viteza maximă.
6. Eliberați întrerupătorul și asigurați-vă că accesoriiul de tăiere se oprește complet.

Funcția de eliberare rapidă a hamului

AVERTISMENT: Nu utilizați un ham cu un mecanism de eliberare rapidă care nu funcționează corect. Asigurați-vă că mecanismul de eliberare a hamului funcționează corect atunci când ajustați produsul.

• Mecanismul de eliberare a hamului se află pe partea frontală a produsului.
  (Fig. 27)
• Bretelele hamului trebuie să se afle permanent în poziția corectă.
• În caz de urgență, mecanismul de eliberare rapidă vă ajută să vă eliberați în siguranță de produs.

Verificarea apărătorii accesoriului de tăiere

AVERTISMENT: Nu utilizati un accesoriu de tăiere fără o apărătoare aprobată și corect atașată a acestuia. Utilizați întotdeauna apărătoarea recomandată pentru accesoriiul de tăiere pe care îl utilizati, consultați Accesorii la pagina 398. Dacă este atașată o apărătoare pentru accesoriiul de tăiere incorectă sau defectă, aceasta poate provoca vătămări corporale grave.

Apărătoarea accesoriiului de tăiere oprește obiectele proiectate în direcția operatorului. De asemenea, previne vătămările corporale care pot apărea dacă atingeți accesoriiul de tăiere.

1. Opriti produsul și scoateți bateria.
2. Verificați vizual eventualele deteriorări, de exemplu, crăpături. (Fig. 28)
3. Înlocuiți apărătoarea accesoriiului de tăiere, dacă este deteriorată.

Montarea și demontarea contrapiuliței

AVERTISMENT: Opriți produsul și scoateți bateria, utilizați mănuși de protecție și fiți atent la muchiile ascuțite ale accesoriiului de tăiere.

O piuliță autoblocantă este utilizată pentru a atașa unele tipuri de accesorii de tăiere. Piulița de blocare are filet pe stânga. (Fig. 29)

• Pentru a atașa, strângeți piulița de fixare în sensul opus sensului de rotație al accesoriului de tăiere.
• Pentru a îndepărta piulița de fixare, deșurubați piulița în același sens în care se rotește accesoriiul de tăiere.
• Pentru a slăbi și a strânge piulița de fixare, utilizați o cheie fixă cu tijă lungă. Săgeata din imagine indică zona în care trebuie acționată cheia fixă.

Nota: Asigurați-vă că piulița autoblocantă nu poate fi rotită manual. Înlocuiiți piulița în cazul în care căptușeala de nailon nu are o rezistență de minimum 1,5 Nm. Piulița trebuie înlocuită după ce a fost folosită de aproximativ 10 ori.

Accesoriu de tăiere

AVERTISMENT: Scoateți bateria și asigurați-vă că accesoriiul de tăiere se oprește complet înainte de a lucra la orice componentă a accesoriiului de tăiere.

AVERTISMENT: Utilizați un accesoriu de tăiere corect. Utilizați accesoriul de tăiere numai cu apărătorile recomandate; consultați Accesorii la pagina 398 Asigurați-vă că accesoriiul de tăiere este ascuțit corect. Un accesoriiu de tăiere care nu este ascuțit corect sporește riscul de recul de lamă.

AVERTISMENT: O lamă care se mișcă în gol poate cauza leziuni în timp ce continuă să se rotească după eliberarea întrerupătorului. Trebuie să păstrați controlul corespunzător până când lama încetează să se rotească complet.

(Fig. 30)

Purtați mănuși de protecție atunci când manevrați accesoriiul de tăiere.

• Utilizați lamele și cuțitele de iarbă pentru a tăia iarba aspră.
• Utilizați capul de tuns pentru a tunde iarba.
• Verificați accesoriiul de tăiere pentru a identifica eventuale deteriorări sau crăpături. Înlocuți accesoriiul de tăiere dacă este deteriorat.

Cap de tuns

• Utilizați întotdeauna capul de tuns, accesoriiile de tăiere corespunzătoare și utilizați întotdeauna firul trimmerului recomandat. Consultați Accesorii la pagina 398 și ansamblul de la sfârșitul manualului.
• Asigurați-vă că freza de pe apărătoarea pentru capul de tuns nu este deteriorată.
• Asigurați-vă că firul trimmerului este înfășurat strâns și uniform în jurul tamburului pentru a evita vibrațiile neobișnuite ale produsului. Lungimi diferite ale cablului pot duce la vibrații care nu sunt necesare. Atingeți capul de tuns pentru a obține lungimea corectă a cablului.

Pentru a crește durata de viață a cablului, acesta poate fi înmuiat în apă timp de 2 zile sau mai mult înainte de a fi instalat. Astfel, cablul va fi mai rezistent.

Lamă de tăiat iarba

• Utilizați lame corect ascuțite. O lamă ascuțită incorect sau deteriorată mărește pericolul de vătămări corporale.
• Pentru a ascuți și a instala corect lama, consultați instrucțiunile aferente acesteia

Instrucțiuni de siguranță pentru asamblare

AVERTISMENT: Citiți, înțelegeți și respectați cu atenție aceste instrucțiuni înainte de a utiliza produsul.

• Scoateți bateria din produs înainte de a asambla produsul.
• Utilizați mănuși de protectie omologate.
• Când utilizati o lamă de tăiat iarba, asigurați-vă că la produs sunt montate apărătoarea lamei și hamul corect.
• O apărătoare defectă sau incorectă poate provoca vătămări corporale. Nu utilizați un accesoriu de tăiere la care nu este montată apărătoarea corespunzătoare.
• Discul de antrenare și flanșa de susținere trebuie să se cupleze corect în gaura de centrare a accesoriiului de tăiere. Un accesoriiu de tăiere incorrect atașat poate cauza vătămare corporală sau deces.
• Pentru operarea în siguranță a produsului și pentru a preveni vătămarea corporală a operatorului sau a altor persoane, produsul trebuie întotdeauna atașat corect pe ham.

Instrucțiuni de siguranță pentru întreținere

AVERTISMENT: Înainte de a efectua lucrări de întreținere asupra produsului, citiți instrucțiunile de avertisment de mai jos.

• Scoateți bateria înainte de a efectua întreținerea, alte verificări sau de a asambla produsul.
• Operatorul trebuie să efectueze numai operațiile de întreținere și service indicate în acest manual al operatorului. Apelați la reprezentantul de service pentru întreținerea și service-ul de mai mare amploare.
• Nu curățați niciodată bateria sau încărcătorul cu apă. Detergentul puternic poate deteriora plasticul.
• Dacă nu efectuați operații de întreținere, durata de viață a produsului scade, iar pericolul de accidente crește.
• Este necesară instruirea profesională specială pentru toate lucrările de service și reparații, mai ales pentru dispozitivele de siguranță de pe produs. Dacă nu sunt aprobate toate verificările din acest manual al operatorului, după ce ați efectuat operațiile de întreținere, apelați la reprezentantul de service. Vă garantăm că există servicii profesionale de reparații și service disponibile pentru produsul dvs.
• Mențineți dinții lamei ascuțiți corect. Respectați recomandările noastre. Consultați, de asemenea, instrucțiunile de pe ambalajul lamei.
• Utilizați doar piese de schimb originale.
• Când efectuați operații de reparație a accesoriiului de tăiere, utilizați întotdeauna mănuși de protecție rezistente. Lamele sunt foarte ascuțite și pot provoca cu ușurință vătămări corporale.

Asamblarea

Asamblarea mânerului

1. Scoateți șurubul din spatele mânerului acceleratiei. (Fig. 31)
2. Deplasați mânerul accelerației către partea dreaptă a ghidonului.
3. Aliniați orificiul din spatele mânerului accelerației cu orificiul din ghidon.
4. Treceți şurubul prin orificii. Strângeti şurubul.
5. Ataşati mânerul între săgețile de pe arbore. Strângeți şurubul. (Fig. 32)

Pentru a pune ghidonul în poziția de transport

1. Slăbiți butonul.
2. Rotiți ghidonul până când este paralel cu arborele. (Fig. 33)
3. Rotiți ghidonul în jurul arborelui până când clemaghidonului se blochează în poziția de transport. (Fig. 34)
4. Strângeti butonul.

Pentru a asambla echipamentul de tăiere

Echipamentul de tăiere include un accesoriu de tăiere și o apărătoare a acestuia.

AVERTISMENT: Opriți produsul și scoateți bateria. Utilizați mănuși de protecție.

AVERTISMENT: Utilizați întotdeauna apărătoarea accesoriiului de tăiere recomandată pentru accesoriiul de tăiere. Consultați Accesorii la pagina 398.

AVERTISMENT: Un accesoriu de tăiere incorrect montat poate duce la vătămări corporale sau la deces.

Echipamente de tăiere și apărători

Produsul utilizează aceeași apărătoare a accesoriiului de tăiere pentru lama de tăiat iarba și capul de tuns.

- Apărătoare pentru accesoriiul de tăiere și lamă de tăiat iarba.

(Fig. 35)

- Apărătoare pentru accesoriiul de tăiere și cap de tuns.

(Fig. 36)

Asamblarea capului de tuns, apărătoarei accesoriului de tăiere și lamei de tăiat iarba

Pentru a atașa capul de tuns T35

1. Pozitionați discul de antrenare (B) pe arborele de ieșire.
2. Rotiți arborele de ieșire pentru a alinia unul dintre orificiile din discul de antrenare cu orificiul corespunzător din carcasa angrenajului.
3. Introduceți siguranța (C) în orificiu pentru a bloca arborele.
4. Rotiți capul de tuns (H) în sens invers acelor de ceasornic pentru a-l fixa. (Fig. 37)

Pentru a îndepărta capul de tuns T35

1. Introduceți siguranța (C) în orificiu pentru a bloca arborele.
2. Rotiți capul de tuns (H) în sensul acelor de ceasornic pentru a-l îndepărta.
3. Îndepărtați discul de antrenare (B) de pe arborele de ieșire. (Fig. 37)

Pentru a atașa apărătoarea accesoriului de tăiere

1. Prindeți apărătoarea accesoriului de tăiere (A) pe cârligul de pe suportul plăcuței (B). (Fig. 38)
2. Instalați apărătoarea accesoriului de tăiere pe arbore și fixați-o cu bolțul (C).

Pentru a înlocui apărătoarei accesoriului de tăiere

- Slăbiți bolțul (C) și scoateți apărătoarea accesoriului de tăiere (A) de pe arbore. (Fig. 39)

Pentru a monta lama de tăiat iarba

1. Asezați angrenajul produsului pe o suprafață plană, pentru a vă asigura că lama este asamblată corect.
2. Rotiți arborele de ieșire pentru a alinia unul dintre orificiile din discul de antrenare (B) cu orificiul corespunzător din carcasa angrenajului.
3. Introduceți siguranța (C) în orificiu pentru a bloca arborele.
4. Pozitionați lama de tăiat iarba (D), cupa de susținere (E) și flanșa de susținere (F) pe arborele de ieșire. (Fig. 40)
5. Asigurați-vă că discul de antrenare și flanșa de susținere se cuplează corect în gaura de centrare a lamei de tăiat iarba. (Fig. 30)

6. Montați piulița (G).

7. Strângeți piulița cu ajutorul cheii articulate. Mențineți arborele cheii articulate lângă apărătoarea discului. Strângeți în direcție opusă celei de rotație a accesoriiului de tăiere. Strângeți la un cuplu de 35-50 Nm. (Fig. 41)

Pentru a demonta lama de tăiat iarba

1. Asezați angrenajul produsului pe o suprafață plană, pentru a vă asigura că lama este îndepărtată corect.
2. Introduceți siguranța (C) în orificiul arborelui pentru a bloca arborele.
3. Îndepărtați piulița (G).
4. Îndepărtați flanșa de susținere (F), cupa de susținere (E) și lama de tăiat iarbă (D) de pe arborele de ieșire. (Fig. 40)

Reglarea hamului

AVERTISMENT: Ataşati întotdeauna acest produs în mod corespunzător la ham. În caz contrar, nu puteți controla produsul

în siguranță, ceea ce poate duce la rănirea dvs. sau a altor persoane. Nu utilizați un ham cu un dispozitiv de deschidere rapidă defect.

AVERTISMENT: Utilizați funcția de deschidere rapidă a hamului dacă trebuie să vă eliberați de produs și de ham într-o situație de urgență.

1. Puneti-vă hamul.
2. Reglați hamul pentru cea mai bună poziție de lucru.
3. Reglați bretelele laterale până când greutatea este distribuită în mod egal pe umeri. (Fig. 42)
4. Reglați hamul până când accesoriul de tăiere este paralel cu solul. (Fig. 43)
5. Dacă operația este tăierea ierbii, lăsați accesoriiul de tăiere să se sprijine ușor pe sol. Reglați punctul de suspensie pentru a echilibra corect produsul.

Functionarea

Introducere

AVERTISMENT: Citiți și înțelegeți capitolul referitor la siguranță înainte de utilizarea produsului.

Pentru conectarea bateriei la produs

AVERTISMENT: Utilizați numai baterii originale Husqvarna cu produsul.

1. Asigurati-vă că bateria este încărcată complet.
2. Împingeți bateria în suportul de baterie al produsului. Când auziți un clic, înseamnă că bateria s-a blocat în poziția corectă. (Fig. 44)

ATENTIE: Dacă bateria nu se deplasează cu ușurință în suportul de baterie, înseamnă că bateria nu este instalată corect. Aceasta poate deteriora produsul.

1. Asigurati-vă că bateria este instalată corect.

Ce trebuie făcut înainte de a utiliza produsul

• Examinați zona de lucru pentru a vă asigura că știți despre ce tip de teren este vorba. Examinați panta și dacă există obstacole, precum pietre, ramuri sau șanțuri.

• Efectuati o inspectie globală a produsului.

• Efectua și inspectiile de siguranță, întreținerea și operațiile de service indicate în acest manual.

• Dacă este utilizată lama, asigurați-vă că piulița autoblocantă este strânsă corect.
• Asigurați-vă că toate capacele și apărătoarea accesoriiului de tăiere sunt fixate corect și nu sunt deteriorate. Înlocuiți componentele deteriorate.

Pozitie de lucru

• Tineți produsul cu ambele mâini.
• Tineți produsul pe partea dreaptă a corpului.
• Tineți accesoriiul de tăiere sub nivelul taliei.
• Păstrați întotdeauna produsul fixat de ham.
• Nu apropiati părțile corpului de suprafețele fierbinti.
• Nu apropiati părțile corpului de accesoriul de tăiere.

Pentru a aplica încărcătura în mod egal pe umeri

1. Reglați tensiunea curelelor laterale pentru a aplica greutatea în mod egal pe umeri.
2. Reglați hamul pentru cea mai bună poziție de lucru. Un ham și produs ajustate ușurează operarea.

Pornirea produsului

1. Apăsați și țineți apăsat butonul start până când LED-ul verde se aprinde. (Fig. 45)
2. Utilizați întrerupătorul pentru a controla viteza.

Pentru a limita viteza maximă cu butonul de mod

Produsul are un buton de mod. Cu ajutorul butonului de mod, operatorul poate limita viteza maximă. Butonul de mod are 3 niveluri de viteză. Un nivel mai scăzut crește durata de funcționare a produsului. Utilizați nivelul 1 și nivelul 2 dacă operația nu necesită viteză maximă/putere maximă. În cazul în care condițiile de funcționare necesită turația maximă/puterea maximă, utilizați nivelul 3. Nu utilizați un nivel mai ridicat decât este necesar pentru funcționare.

1. Apăsați butonul de mod pentru a seta o limită a vitezei maxime. LED-urile albe se aprind pentru a arăta că funcția este activă. (Fig. 46)
2. Apăsați din nou butonul de mod pentru a selecta următorul nivel de turație.

Funcția de oprire automată

Produsul dispune de o funcție de oprire, care îl dezactivează dacă nu este utilizat.

Pentru a curăța iarba cu o lamă de tăiat iarba

1. Lamele de tăiat iarba și frezele de tăiere a ierbii nu trebuie utilizate pe tulpini lemnoase.
2. Lama de tăiat iarba este utilizată pentru toate tipurile de iarbă înaltă sau aspră.
3. larba este tăiată cu o mișcare laterală, de balansare, unde mișcarea de la dreapta la stânga este cursa de curățare, iar mișcarea de la stânga la dreapta este cursa de retur. Lăsați latura din partea stângă a lamei (între ora 8 și ora 12) să efectueze tăierea.
4. Dacă lama este înclinată spre stânga atunci când curăță iarba, aceasta se va colecta pe un rând, ceea ce o face ușor de colectat, de ex. prin greblare.
5. Încercați să lucrați ritmic. Stați în picioare într-o poziție fermă, cu picioarele depărtate. Deplasați-vă înainte după cursa de retur și stați din nou în picioare într-o poziție fermă.
6. Lăsați cupa de susținere să se sprijine ușor pe sol. Se utilizează pentru a nu permite lamei să intre în contact cu solul.

7. Reduceți riscul ca materialul să se înfășoare în jurul lamei lucrând întotdeauna la viteză maximă și evitând materialul tăiat anterior la cursa de retur.

8. Opri ți motorul, desfaceți hamul și așezați aparatul pe sol înainte de a începe să colectați materialul tăiat.

Tunderea ierbii folosind un cap de tuns

Pentru a tunde iarba

1. Tineți capul de tuns chiar deasupra solului, în poziție înclinată. (Fig. 47) Nu apăsați firul pentru iarbă al trimmerului în iarbă.
2. Utilizați viteza la 80% când tăiați iarbă în apropierea unor obiecte. (Fig. 48)

Pentru a tăia iarba

1. Când tăiați, asigurați-vă că firul pentru iarbă al trimmerului este paralel cu solul. (Fig. 49)
2. Nu împingeți capul de tuns în sol. Solul și produsul se pot deteriora.
3. Nu permiteți contactul continuu cu solul al capului de tuns, deoarece acesta din urmă se poate deteriora.
4. Utilizați viteza maximă când întoarceți produsul de pe o parte pe alta pentru a tăia iarbă. (Fig. 50) Asigurați-vă că firul pentru iarbă al trimmerului este paralel cu solul.

Pentru a mătura iarba

Fluxul de aer de la firul trimmerului rotativ se poate utiliza pentru eliminarea ierbii tăiate dintr-o zonă.

1. Mențineți capul de tuns și firul acestuia în paralel cu solul și deasupra acestuia.
2. Aplicați viteza maximă.
3. Mutați capul de tuns dintr-o parte în alta și măturați iarba.

AVERTISMENT: Curățați capacul capului de tuns la fiecare asamblare a unui fir de tuns nou, pentru a preveni dezechilibre și vibrații în mânere. De asemenea, verificați celelalte componente ale capului de tuns și curățați-le, dacă este necesar.

Oprirea produsului

1. Eliberați întrerupătorul sau opritorul întrerupătorului.
2. Apăsați butonul stop. (Fig. 45)
3. Apăsați butoanele de eliberare de pe baterie și scoateți bateria. (Fig. 51)

Întreținerea

Introducere

AVERTISMENT: Înainte de a efectua orice lucrări de întreținere, citiți și înțelegeți capitolul privind siguranța.

Program de întreținere

AVERTISMENT: Scoateți bateria înainte de a efectua operații de întreținere.

Întreținere	Zilnic	Săptă-mânal	Lunar
Curățați componentele externe ale produsului cu o cârpă uscată. Nu folosiți apă.	X
Verificați dacă butonul de pornire și oprire funcționează corect și nu este deteriorat.	X
Asigurați-vă că întrerupătorul și opritorul întrerupătorului funcționează corect din punct de vedere al siguranței.	X
Asigurați-vă că toate comenzile funcționează și nu sunt deteriorate.	X
Mențineți mânerele uscate, curate, fără ulei și unsoare.	X
Asigurați-vă că accesoriul de tăiere nu este deteriorat. Înlocuiți accesoriul de tăiere, dacă este deteriorat.	X
Asigurați-vă că apărătoarea accesoriului de tăiere sau lama nu este deteriorată. Înlocuiți apărătoarea accesoriului de tăiere sau lama dacă este deteriorată.	X
Asigurați-vă că șuruburile și piulițele sunt strânse.	X
Asigurați-vă că butoanele de eliberare de pe baterie funcționează și blochează bateria în produs.	X
Verificați ca încărcătorul de baterie să nu fie deteriorat și să funcționeze corect.	X
Asigurați-vă că bateria nu este deteriorată. X
Asigurați-vă că punctul de suspensie nu este deteriorat. X
Asigurați-vă că mânerul și ghidonul nu sunt deteriorate și sunt atașate corect.	X
Asigurați-vă că lama este centrată corect, este ascuțită și nu este deteriorată. O lamă care nu este centrată va provoca vibrații care ar putea duce la deteriorarea produsului.	X
Asigurați-vă că contrapiulița echipamentului de tăiere este strânsă corect.	X
Asigurați-vă că apărătoarea pentru transport a lamei nu este deteriorată și că apărătoarea pentru transport poate fi atașată corect.	X
Examinați toate cuplajele și conexiunile. Asigurați-vă că nu sunt deteriorate și nu sunt murdare.		X
Asigurați-vă că angrenajul conic este umplut corect cu unsoare, consultați Pen-tru a lubrifia angrenajul conic la pagina 395. Dacă nu, utilizați unsoare pentru angrenaj conic Husqvarna.		X
Asigurați-vă că priza de aer a motorului nu este murdară. Curățați priza de aer cu aer comprimat.		X
Verificați legăturile dintre baterie și produs. Verificați legăturile dintre baterie și încărcătorul bateriei.			X
Asigurați-vă că eliberarea de siguranță a hamului nu este deteriorată și funcțio-nează corect.			X

Curățarea produsului, bateriei și încărcătorului

1. Curățați bateria și încărcătorul de baterii cu o cârpă uscată. Mențineți curate șinele de ghidaj al bateriei.

2. Curățați produsul cu o cârpă uscată după utilizare.

3. Asigurați-vă că bornele bateriei și încărcătorul de baterii sunt curate, înainte ca bateria să fie introdusă în încărcător sau produs.

Pentru a ascuți cuțitul pentru iarbă și lama de tăiat iarba

AVERTISMENT: Opriți produsul și scoateți bateria. Utilizați mănuși de protecție.

• Pentru a ascuți în mod corect cuțitul pentru iarbă sau lama de tăiat iarba, consultați instrucțiunile aferente accesoriiului de tăiere.
• Ascuți în mod egal toate muchiile, pentru a asigura echilibrul.
• Utilizați o pilă plată, cu danturare simplă. (Fig. 52)

AVERTISMENT: Eliminați Întotdeauna o lamă deteriorată. Nu încercați să îndreptați o lamă îndoită sau răsucită și să o refolosiți.

Verificarea firului trimmerului

Utilizați numai firul de trimmer recomandat. Consultați figura de la ultimele pagini ale manualului.

1. Puneți firul în orificiul de pe capacul produsului, pentru a vă asigura că este conform recomandării. (Fig. 53)

Pentru a lubrifia angrenajul conic

1. Demontați echipamentul de tăiere.
2. Asezați produsul cu dopul pentru unsoare la cea mai înaltă poziție.

3. Scoateți dopul pentru unsoare. (Fig. 54)

4. Uitați-vă în orificiul dopului pentru unsoare și rotiți arborele conducător. Nivelul de unsoare (A) trebuie să fie la același nivel cu partea superioară a roților dințate (B). (Fig. 55)

5. Dacă nivelul de unsoare este prea scăzut, umpleți angrenajul conic cu unsoare pentru angrenajul conic Husqvarna. Umpleți lent și rotiți arborele conducător în timp ce aplicați unsoarea pentru angrenajul conic, oprindu-vă la nivelul corect (B).

ATENTIE: O cantitate incorrectă de unsoare poate deteriora angrenajul conic.

1. Montați dopul pentru unsoare.

Depanarea

Interfață utilizator

Problemă Erori posibile Acțiune posibilă
Indicatorul LED al bateriei luminează intermitent portocaliu	Tensiune joasă a bateriei. Încărcați bateria.
LED-ul de eroare luminează intermitent roșu	Suprasolicitare. Accesoriiul de tăiere este blocat. Opriți produ-sul. Scoateți bateria. Curățați accesoriiul de tăiere de materialele nedorite.
	Deviatie de temperatură. Lăsați produsul să se răcească.
	Întrerupătorul și butonul de activare sunt apăsate simultan.	Eliberați întrerupătorul și produsul se activea-ză.
Produsul nu pornește.	Murdărie în conectorii bateriei.	Curățați conectorii bateriei cu aer comprimat sau cu o perie moale.
LED-ul de eroare luminează continuu în roșu	Produsul necesită service. Contactați agentul de service.

Transportul, depozitarea și eliminarea

Transportul și depozitarea

• Bateriile cu ioni de litiu furnizate respectă cerințele legislației privind bunurile periculoase.
• Respectați cerințele speciale de pe ambalaj și etichete privind transportul comercial, inclusiv cele emise de către terțe părți și companiile de expeditie.
• Discutați cu o persoană care a beneficiat de instruire specială privind materialele periculoase înainte de a trimite produsul. Respectați toate reglementările naționale aplicabile.
• Aplicați bandă adezivă pe contactele expuse atunci când introduceti bateria într-un pachet. Bateria trebuie ambalată astfel încât să nu se poată deplasa în interiorul pachetului.
• La depozitare și la transport, scoateți întotdeauna bateria.
• Puneti bateria și încărcătorul de baterii într-un spațiu uscat și ferit de umezeală și îngheț.
• Nu depozitați bateria într-un loc în care există riscul de acumulare a electricității statice. Nu depozitați bateria într-o cutie metalică.
• Depozitați bateria la temperaturi între 5°C (41°F) și 25°C (77°F), într-un loc ferit de radiațiile solare directe.
• Depozitați încărcătorul de baterii la temperaturi între 5°C (41°F) și 45°C (113°F), într-un loc ferit de radiațiile solare directe.

• Utilizați încărcătorul de baterii numai la temperaturi ambiante cuprinse între 5°C/41°F și 40°C/104°F.

• Încărca și bateria în proporție de 30 % - 50 % înainte de a o depozita pe o perioadă lungă.

• Depozitați încărcătorul de baterii într-un spațiu închis și uscat.
• Nu depozitați bateria lângă încărcător. Nu lăsați copiii și alte persoane neautorizate să atingă echipamentul. Păstrați echipamentul într-un spațiu pe care îl puteți încuia.
• Curățați produsul și efectuați un service complet înainte de a depozita produsul pentru o perioadă lungă de timp.
• Utilizați apărătoarea de transport pe produs pentru a preveni accidentarea sau deteriorarea produsului în timpul transportului și depozitării.
• Fixați foarte bine produsul în timpul transportului.

Eliminarea bateriei, încărcătorului acesteia și a produsului

Simbolurile de pe produs sau de pe ambalajul acestuia înseamnă că produsul nu este deșeu menajer. Reciclați-l la un centru de reciclare pentru echipamente electrice si electronice. Această măsură ajută la protejarea mediului și a oamenilor.

Luați legătura cu autoritățile locale, centrul de colectare a reziduurilor menajere sau distribuitorul pentru mai multe informații despre modul de reciclare a produsului dvs.

Date tehnice

Date tehnice

	325iR
Motor
Tip de motor Husqvarna e-torq BLDC
Turația arborelui de ieșire. Cap/lamă de tuns, 1/min 5800
Lățime de tăiere, mm 420
Greutate
Greutate fără baterie, ham și accesoriu de tăiere, kg 3,5
Emisii de zgomot 64
Nivel de putere acustică, măsurat dB(A) 93
Nivel de putere acustică, garantat LWA dB(A) 96
Niveluri de zgomot 65
Nivel de presiune sonoră la urechile operatorului, măsurat conform IEC 62841-1:
Dotat cu cap de tuns (original), dB (A) 83
Niveluri de vibrații 66
Nivelurile de vibrații la mânere, măsurate în conformitate cu IEC 62841-1, m/s2
Echipat cu cap de tuns (original), stânga/dreapta, m/s2	2,4/1,7
Echipat cu cuțit de tăiat iarba (original), stânga/dreapta, m/s2	2,1/1,5
Nota: Pentru compararea nivelurilor de vibrații dintre produsele cu baterie și cele cu benzină folosiți calculatorul de vibrații. https://www.husqvarna.com/uk/services-solutions/vibration-calculator/

Baterii aprobate

Baterie	BLi 200 40-B220X
Tip Litiu-ion Litiu-ion
Capacitate baterie, Ah 5,2 6
Tensiune nominală, V 36 36
Greutate, kg (lb) 1,3 (2,9) 1,4 (3,1)

Încărcătoare de baterii omologate

Încărcător pentru acumulator	QC330
Tensiune de intrare, V 100-240
Frecvență, Hz 50-60
Putere, W 330

Accesorii

Accesorii

Accesorii aprobate Tip accesoriu Apărătoare accesoriu de tăiere, nr.		piesă
Gaură de centrare pentru lame/cuțite, ∅ 25,4 mm
Filet arbore de ieșire M10
Lamă de tăiat iarba/cuțit de tăiat iar-ba	Multi 255-3 (∅ 255, 3 dinți) 536 17 43-01
	larbă 255-4 (∅ 255, 4 dinți) 536 17 43-01
Cap de tuns	T35, T35x (fir trimmer Whisper twist ∅ 2,4 - 2,7 mm)	536 17 43-01
Cupă de susținere Fix

Declaratie de conformitate

Declaratie de conformitate UE

Noi, Husqvarna AB, SE-561 82 Huskvarna, Suedia, tel.: [phone], declarăm pe propria răspundere, că produsul:

Descriere	Maşină pentru tuns iarba/trimmer acționat de baterie
Marcă Husqvarna
Tip/Model 325iR
Identificare Numerele de serie începând cu 2023

respectă în totalitate următoarele directive și reglementări UE:

Directivă/Regulament	Descriere
2006/42/CE „privind echipamentele tehnice”
2014/30/CEM „privind compatibilitatea electromagnetică”
2011/65/UE „privind interzicerea substanțelor periculoase”
2000/14/CE „privind zgomotul exterior”

și că au fost aplicate următoarele standarde și/sau specificații tehnice: EN 62841-1:2015/AC:2015, EN 62841-4-4 (IEC 62841-4-4:2020), EN 61000-6-1:2007 (Immunity), EN 61000-6-3:2007/A1:2011/AC:2012 (Emission).

RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden a efectuat teste de tip voluntar, în conformitate cu anexa IX a directivei 2006/42/CE. Nr. certificat: SEC/23/2580.

Notified body: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden a verificat, de asemenea, conformitatea cu anexa VI a Directivei Consiliului 2000/14/CE.

Pentru informații privind emisiile de zgomot, consultați Date tehnice la pagina 396.

Huskvarna, 2022-12-01

Responsabil pentru documentația tehnică

Stefan Holmberg, Director de cercetare și dezvoltare, Departamentul de gestionare a tehnologiei, Husqvarna AB

Содержание

Oryginalne instrukcje Instruções originais Instrucțiuni inițiale
