325iR - Kosa za grmovje HUSQVARNA - Brezplačna navodila za uporabo

Vrsta izdelka	Akumulatorska kosilnica za travo / robna kosilnica
Znamka	Husqvarna
Model	325iR
Teža (brez akumulatorja, brez pasu, brez rezalnega pribora)	3,5 kg
Vrsta motorja	Husqvarna e-torq BLDC (brez krtačk)
Hitrost izhodne gredi (glava za pletev / rezilo)	5800 vrt/min
Širina reza	420 mm
Napajanje	Litij-ionski akumulator 36 V
Združljivi akumulatorji	BLi200 (5,2 Ah) ali 40-B220X (6,0 Ah)
Polnilec	QC330, 100-240 V, 50-60 Hz, 330 W
Izmerjena raven zvočne moči	93 dB(A)
Zajamčena raven zvočne moči	96 dB(A)
Raven zvočnega tlaka na uho (glava za pletev)	83 dB(A)
Vibracije levi/desni ročaj (glava za pletev)	2,4 / 1,7 m/s²
Vibracije levi/desni ročaj (rezilo za travo)	2,1 / 1,5 m/s²
Rezalni pribor	Glava za pletev T35/T35x, rezilo za travo Multi 255-3 ali Grass 255-4
Zaščita rezalnega pribora	Namenska zaščitna prevleka (ref. 536 17 43-01)
Pas	Pas s sistemom za hitro sprostitev
Varnost	Zaklep sprožilca, gumb za vklop/izklop, LED indikatorji, samodejni izklop, varnostno stikalo na pasu
Glavne funkcije	Način hitrosti (3 stopnje), postopen zagon, funkcija samodejnega izklopa, varnostni izklop ob blokadi
Vzdrževanje in čiščenje	Čiščenje po uporabi s suho krpo, mazanje kotnega prenosa, brušenje rezil, zamenjava rezalne niti
Predvidena uporaba	Lahko košnja trave in pletev; ne uporabljajte za olesenele stebla

Pogosto zastavljena vprašanja - 325iR HUSQVARNA

Kako zagnati kosilnico Husqvarna 325iR?

Pritisnite gumb za vklop/izklop, dokler ne zasveti zelena LED. Nato uporabite sprožilec moči za nadzor hitrosti. Pred uporabo se prepričajte, da je akumulator pravilno nameščen in da je rezalni pribor dobro pritrjen.

Kateri akumulator uporabljati s 325iR?

Uporabljajte izključno akumulatorje Husqvarna BLi200 (5,2 Ah) ali 40-B220X (6,0 Ah), oba litij-ionska 36 V. Ne uporabljajte drugih modelov.

Kako nastaviti pas?

Nadenite pas, prilagodite stranske trakove, da enakomerno porazdelite težo na ramena. Izdelek mora biti vzporeden s tlemi, rezalni pribor naj se rahlo dotika trave. Uporabite točko obešanja za uravnoteženje. V nujnih primerih potegnite za hitro sprostitev, da se sprostite.

Kako zamenjati rezalno nit glave za pletev?

Odstranite akumulator. Odprite glavo za pletev (model T35/T35x) in odstranite kolut. Novo nit (∅ 2,4–2,7 mm, sukano Whisper) tesno in enakomerno navijte. Ponovno sestavite glavo v nasprotni smeri urinega kazalca. Preverite rezilo za rezanje niti na ohišju.

Kateri rezalni pribor je združljiv s 325iR?

Odobreni pribor je: glava za pletev T35/T35x (z rezalno nitjo), rezilo za travo Multi 255-3 (3 zobje) ali Grass 255-4 (4 zobje). Vsi zahtevajo zaščito rezalnega pribora ref. 536 17 43-01.

Kako očistiti in vzdrževati stroj?

Po vsaki uporabi izdelek očistite s suho krpo (brez vode). Zračne odprtine motorja očistite s stisnjenim zrakom. Dnevno preverite pritrditev vijakov in matic, stanje rezalnega pribora ter čistočo konektorjev akumulatorja. Tedensko namažite kotni prenos s posebno mastjo Husqvarna.

Kaj storiti, če LED za napako utripa rdeče?

To pomeni preobremenitev (npr. zataknjen rezalni pribor). Ustavite izdelek, odstranite akumulator, očistite rezalni pribor ostankov. Če težava vztraja, pustite, da se izdelek ohladi. Če LED ostane prižgana rdeče, se obrnite na servis.

Kako prevažati in shranjevati akumulator?

Vedno odstranite akumulator. Shranjujte ga na suhem mestu pri 5°C do 25°C, zaščitenega pred zmrzaljo in soncem. Za prevoz izolirajte kontakte z lepilnim trakom in akumulator položite v nepredušno embalažo. Akumulatorja ne shranjujte v kovinski škatli ali blizu kovinskih predmetov.

Katera so pomembna varnostna navodila?

Vedno nosite odobreno zaščito za oči in sluh, rokavice, varnostne čevlje in dolge hlače. Otroke in živali oddaljite več kot 15 metrov. Ne delajte v dežju ali nevihti. Nikoli ne uporabljajte izdelka brez zaščite rezalnega pribora. Pred kakršnim koli vzdrževanjem ustavite izdelek in odstranite akumulator.

Kakšna je širina reza pri 325iR?

Širina reza je 420 mm (42 cm). To omogoča hitro pokrivanje večjega območja, primerno za vrtove srednje velikosti.

NAVODILA ZA UPORABO 325iR HUSQVARNA

Sigurnosna upozorenja za trimer za travu, rezač i čistač šikare

• Nemojte koristiti mašinu u lošim vremenskim uslovima, naročito kada postoji rizik od grmljavine. Na taj način se smanjuje rizik od udara groma.
• Temeljito pregledajte ima li divljih životinja u području u kojem će se koristiti mašina. Mašina može povrijediti divlje životinje tokom rada.
• Temeljito pregledajte područje na kojem ćete koristiti mašinu i uklonite sve kamenje, štapove, žice, kosti i druge strane predmete. Odbačeni predmeti mogu izazvati ličnu povredu.

• Prije korištenja mašine uvijek vizuelno provjerite jesu li rezač ili oštrica i sklop rezača ili oštrice oštećeni. Oštećeni dijelovi povećavaju rizik od povreda.

• Slijedite uputstva za promjenu pribora. Neispravno zategnute matice ili vijci za pričvršćivanje oštrice mogu oštetiti oštricu ili dovesti do njenog odvajanja.

• Nominalna brzina rotacije rezača mora biti najmanje jednaka maksimalnoj brzini rotacije označenoj na mašini. Rezači koji rade brže od svoje nominalne brzine rotacije se mogu slomiti i dijelovi se mogu razletjeti naokolo.
• Nosite zaštitu za oči, uši, glavu i ruke. Adekvatna zaštitna oprema će smanjiti fizičke povrede ili slučajan kontakt s reznom linijom ili oštricom.
• Uvijek nosite sigurnosnu obuću kada rukujete mašinom. Nemojte rukovati mašinom kada ste bosi ili nosite otvorene sandale. To smanjuje mogućnost povrede stopala uslijed kontakta s pokretnim rezačem, flaksom ili oštricom
• Uvijek nosite dugačke hlače kada rukujete mašinom. Izložena koža povećava vjerovatnost povreda odbačenim predmetima.
• Promatračima onemogućite pristup kada rukujete mašinom. Odbačene krhotine mogu izazvati teške tjelesne povrede.
• Uvijek koristite obje ruke kada rukujete mašinom. Držanjem mašine s obje ruke izbjeći ćete gubitak kontrole.
• Držite mašinu isključivo za izolirane površine za hvatanje jer rezna linija ili nož mogu doći u kontakt sa skrivenim žicama. Rezna linija ili noževi koji dođu u dodir s provodnikom pod naponom može dovesti pod napon izložene metalne dijelove mašine i rukovalac može pretrpjeti električni udar.
• U svakom trenutku pazite na položaj nogu i rukujte mašinom samo dok stojite na tlu. Klizave i nestabilne površine mogu uzrokovati gubitak ravnoteže ili kontrole nad mašinom.
• Nemojte koristiti mašinu na pretjerano strmim padinama. Time se smanjuje rizik od gubitka kontrole, klizanja i pada što može dovesti do tjelesnih povreda.
• Kada radite na padinama, uvijek pazite na položaj nogu, na kosinama uvijek radite poprečno, nikada gore ili dolje i budite krajnje oprezni kada mijenjate smjer. Time se smanjuje rizik od gubitka kontrole, klizanja i pada što može dovesti do tjelesnih povreda.
• Držite sve dijelove tijela podalje od rezača, flaksa ili noža dok mašina radi. Prije pokretanja mašine, provjerite da rezač, flaks ili nož ne dodiruju ništa. Trenutak nepažnje tokom rada s mašinom može dovesti do toga da se povrijedite vi ili neko drugi.
• Nemojte rukovati mašinom iznad visine struka. Ovo pomaže u sprečavanju nenamjernog kontakta rezača ili noža i omogućava bolje upravljanje mašinom u neočekivanim situacijama.

• Prilikom rezanja žbunja i mladica koji su napregnuti, vodite računa o povratnom udaru. Kada se napregnutost u vlaknima drveta otpusti, žbun ili mladica može udariti rukovaoca i/ili izbiti mašinu van kontrole.

• Budite krajnje oprezni prilikom rezanja rastinja i mladica. Tanak materijal se može uhvatiti u nož i baciti prema vama ili vas izbaciti iz ravnoteže.

• Održavajte kontrolu nad mašinom i ne dirajte rezače, flaks ili noževe i druge opasne pokretne dijelove dok su još u pokretu. Time se smanjuje opasnost od povreda pokretnim dijelovima.
• Prilikom uklanjanja zaglavljenog reznog materijala ili servisiranja mašine vodite računa da je prekidač isključen, a baterija uklonjena. Neočekivano pokretanje mašine prilikom uklanjanja zaglavljenog reznog materijala ili servisiranja može dovesti do teških tjelesnih povreda.
• Nosite mašinu dok je isključena i dalje od tijela. Ispravno rukovanje mašinom će smanjiti vjerovatnoću slučajnog kontakta s pokretnim rezačem, flaksom ili nožem.
• Prilikom transporta ili skladištenja mašine, uvijek postavite poklopac na metalne oštrice. Pravilnim rukovanjem mašinom smanjit ćete vjerovatnoću slučajnog kontakta s pokretnim nožem.
• Koristite samo zamjenske rezače, flaks, rezne glave i oštrice koje je naveo proizvođač. Neodgovarajući zamjenski dijelovi mogu povećati rizik od loma i povreda.
• Prilikom uklanjanja zaglavljenog reznog materijala ili servisiranja mašine vodite računa da je prekidač isključen, a baterija uklonjena.Neočekivano pokretanje mašine prilikom uklanjanja zaglavljenog reznog materijala ili servisiranja može dovesti do teških tjelesnih povreda.

Sklapanje opreme za rezanje

Raščišćavanje trave nožem za travu

1. Noževi za travu i sječiva za travu se ne smiju koristiti na drvenim panjevima.
2. Sječivo za travu se koristi za sve vrste visoke ili guste trave.
3. Trava se reže bočnim, njihajućim kretnjama, pri čemu kretnja zdesna nalijevo predstavlja zamah raščišćavanja, a kretnja slijeva nadesno povratni zamah. Pustite da lijeva strana noža (između 8 i 12 sati) reže.
4. Ako je nož nagnut u lijevo kada se raščišćava trava, trava će padati u jednom redu, što olakšava njeno skupljanje, npr. pri grabljenju.
5. Pokušajte ritmično raditi. Stojite čvrsto sa raširenim nogama. Krećite se prema naprijed nakon povratnog zamaha i ponovo stanite čvrsto.
6. Pustite da potporna posuda lagano leži na tlu. Ona se koristi da zaštiti nož od udaranja od tlo.
7. Smanjite rizik od omotavanja materijala oko noža tako što ćete uvijek raditi uz maksimalnu brzinu i izbjegavajte prethodno odrezani materijal pri povratnom zamahu.
8. Zaustavite motor, otkopčajte pojas i položite mašinu na tlo prije nego što počnete skupljati odrezani materijal.

Električna sigurnost

Sigurnosna upozorenja za trimer za travu, čistač šikare i motornu pilu za čišćenje šikare

Čišćenje trave s rezačem trave

1. Noževi za travu i rezači trave ne smiju se koristiti za stabiljike slične drveću.
2. Nož za travu upotrebljava se za sve vrste visoke ili čvrste trave.
3. Trava se kosi poprečnim njihajućim pokretom, pri čemu je pokret s desna na lijevo zamah za čišćenje, a pokret s lijeva na desno povratni zamah. Neka rezanje obavlja lijeva strana noža (između 8 i 12 sati).

4. Ako nož pri čišćenju trave magnete ulijevo trava će se slagati u redove što olakšava sakupljanje, npr. grabljanjem.

5. Nastojite raditi u ritmu. Stanite čvrsto raširenih nogu. Nakon povratnog zamaha pomaknite se prema naprijed i ponovno zauzmite čvrsti stav.

6. Kapa noža treba se lagano naslanjati na tlo. Ona će zaštititi list od dodira sa tlom.
7. Smanjite opasnost od omatanja materijala oko noža radeći uvijek punom brzinom i izbjegavanjem prethodno pokošenog materijala tijekom povratnog zamaha.
8. Prije sakupljanja pokošenog materijala zaustavite motor, otpustite naramenice i položite stroj na tlo.

Obrezivanje trave glavom trimera

Podrezivanje trave

1. Glavu trimera držite neposredno iznad tla, pod kutom. (Sl. 47) Flaks trimera za travu nemojte utiskati u travu.
2. Ako kosite travu u blizini predmeta, upotrebljavajte 80 % brzine. (Sl. 48)

Košenje trave

1. Flaks trimera za travu tijekom košenja treba biti paralelan s tlom. (Sl. 49)
2. Glavu trimera nemojte pritiskati na tlo. Možete oštetiti tlo i proizvod.
3. Nemojte dopustiti neprekidan dodir glave trimera i tla, tako možete oštetiti glavu trimera.
4. Pri pomicanju stroja s jedne strane na drugu tijekom košenja trave primijenite punu brzinu. (Sl. 50) Flaks trimera za travu treba biti paralelan s tlom.

Čišćenje trave

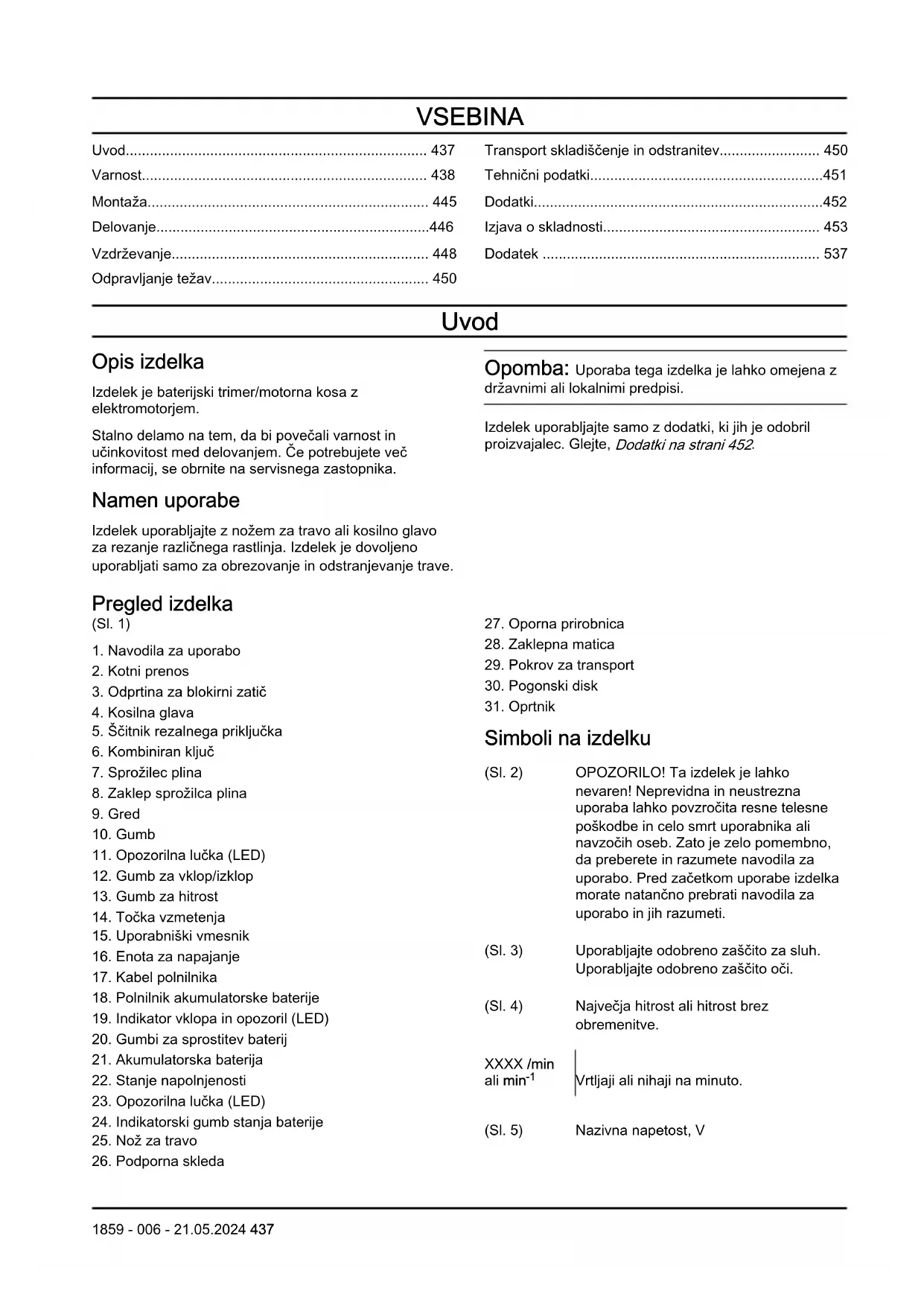

Uvod....437
Varnost.... 438
Montaža.... 445
Delovanje....446
Vzdrževanje.... 448
Odpravljanje težav.... 450

Transport skladiščenje in odstranitev.... 450
Tehnični podatki....451
Dodatki....452
Izjava o skladnosti.... 453
Dodatek 537

Uvod

Opis izdelka

Izdelek je baterijski trimer/motorna kosa z elektromotorjem.

Stalno delamo na tem, da bi povečali varnost in učinkovitost med delovanjem. Če potrebujete več informacij, se obrnite na servisnega zastopnika.

Namen uporabe

Izdelek uporabljajte z nožem za travo ali kosilno glavo za rezanje različnega rastlinja. Izdelek je dovoljeno uporabljati samo za obrezovanje in odstranjevanje trave.

Pregled izdelka

(SI. 1)

1. Navodila za uporabo
2. Kotni prenos
3. Odprtina za blokirni zatič
4. Kosilna glava
5. Ščitnik rezalnega priključka
6. Kombiniran ključ
7. Sprožilec plina
8. Zaklep sprožilca plina
9. Gred
10. Gumb
11. Opozorilna lučka (LED)
12. Gumb za vklop/izklop
13. Gumb za hitrost
14. Točka vzmetenja
15. Uporabniški vmesnik
16. Enota za napajanje
17. Kabel polnilnika
18. Polnilnik akumulatorske baterije
19. Indikator vklopa in opozoril (LED)
20. Gumbi za sprostitev baterij
21. Akumulatorska baterija
22. Stanje napolnjenosti
23. Opozorilna lučka (LED)
24. Indikatorski gumb stanja baterije
25. Nož za travo
26. Podporna skleda

Opomba: Uporaba tega izdelka je lahko omejena z državnimi ali lokalnimi predpisi.

Izdelek uporabljajte samo z dodatki, ki jih je odobril proizvajalec. Glejte, Dodatki na strani 452.

1. Oporna prirobnica
2. Zaklepna matica
3. Pokrov za transport
4. Pogonski disk
5. Oprtnik

Simboli na izdelku

(SI. 2) OPOZORILO! Ta izdelek je lahko nevaren! Neprevidna in neustrezna uporaba lahko povzročita resne telesne poškodbe in celo smrt uporabnika ali navzočih oseb. Zato je zelo pomembno, da preberete in razumete navodila za uporabo. Pred začetkom uporabe izdelka morate natančno prebrati navodila za uporabo in jih razumeti.

(SI. 3) Uporabljajte odobreno zaščito za sluh. Uporabljajte odobreno zaščito oči.

(SI. 4) Največja hitrost ali hitrost brez obremenitve.

XXXX /min ali min ^-1 Vrtljaji ali nihaji na minuto.

(SI. 5) Nazivna napetost, V

(SI. 6)	Enosmerni tok.		sicer z direktivo "Zaščita okolja pri delu (nadzor hrupa) iz 2017". Zajamčena raven zvočne moči izdelka je navedena na in v Tehnični podatki na strani 451.
(SI. 7)	Izdelek je skladen z veljavnimi direktivami ES.
(SI. 8)	Izdelek je v skladu z veljavnimi direktivami ZK.	yyyywwxxxx	Na tipski ploščici je nave-dena serijska številka. yyyy je proizvodno leto, ww je proizvodni teden in xxxx je serijska številka.
(SI. 9)	Uporabljajte odobrene zaščitne rokavice.
(SI. 10)	Uporabljajte trpežno obutev, ki ne drsi.		Uporabnik mora poskrbe-ti, da v območju 15 me-trov okrog in okrog napra-ve ni nobene osebe ali ži-vali. Če več uporabnikov dela na istem mestu, mo-rajo upoštevati medseboj-no varnostno razdaljo vsaj 15 metrov.
(SI. 11)	Nevarnost sunka rezila.
(SI. 12)	Simboli na izdelku ali njegovi embalaži opozarjajo, da tega izdelka ne smete obravnavati kot gospodinjskega odpadka. Ta izdelek je treba odložiti v ustrezen obrat za recikliranje.	(SI. 18)
(SI. 13)	Priključek lahko izvrže predmete, ki se lahko odbijejo nazaj. Če ne uporabljate priporočene varnostne opreme, lahko pride do resnih poškodb oči.	Opomba: Ostali znaki in oznake na izdelku se nanašajo na zahteve za certifikacijo, ki veljajo za druga komercialna območja.
(SI. 14)	Pred vzdrževanjem odklopite baterijo.	Škoda izdelka
(SI. 15)	Izdelek je zaščiten pred pljuski vode.	Za škodo na izdelku ne odgovarjamo, če:
(SI. 16)	Delov telesa ne približujte vročim površinam.	Izdelek ni pravilno popravljen.
(SI. 17)	Emisija hrupa v okolje je skladna z direktivami in uredbami EU, ZK ter zakonodajo Novega južnega Walesa, in	Izdelek je popravljen z deli, ki jih ni izdelal ali odobril proizvajalec.
		Na izdelku je nameščena dodatna oprema, ki je ni izdelal ali odobril proizvajalec.
		Izdelek ni bil popravljen v pooblaščenem servisnem centru ali pri pooblaščenem organu.

Varnost

Varnostne definicije

Opozorila, svarila in opombe opozarjajo na posebej pomembne dele priročnika.

OPOZORILO: Se uporabi, če obstaja nevarnost telesne poškodbe ali smrti uporabnika ali opazovalcev ob neupoštevanju navodil v tem priročniku.

POZOR: Se uporabi, će obstaja nevarnost poškodbe izdelka, drugih materialov ali okolice ob neupoštevanju navodil v tem priročniku.

Opomba: Se uporabi za podajanje podrobnejših informacij, potrebnih v dani situaciji.

Splošni varnostni napotki za napravo

OPOZORILO: Preberite vsa varnostna opozorila, navodila, slike in specifikacije, dobavljene s tem strojem. Neupoštevanje vseh spodaj navedenih navodil lahko povzroči električni udar, požar in/ali težko telesno poškodbo.

- Shranite vsa opozorila in navodila za bodočo uporabo. Izraz "stroj" v opozorilih se nanaša na (ožičen) stroj na omrežni pogon ali (brezžičen) stroj na akumulatorski pogon.

Varnost delovnega področja

- Poskrbite za čistočo in dobro osvetlitev delovnega področja. V prenatrpanih ali mračnih prostorih lahko hitro pride do nesreče.

• Strojev ne uporabljajte v eksplozivnih okoljih, na primer v prisotnosti vnetljivih tekočin, plinov ali prahu. Stroji ustvarjajo iskre, ki lahko vnamejo prah ali hlape.
• Med uporabo stroja se otroci ali opazovalci ne smejo zadrževati v bližini. Odvračanje pozornosti lahko povzroči izgubo nadzora.

Električna varnost

• Priključni vtič orodja mora biti primeren za vtičnico. Vtiča na noben način ne spreminjajte. Z ozemljenim strojem ne uporabljajte adapterjev za vtič. Nepredelani vtiči in ustrezne vtičnice poskrbijo za zmanjšano nevarnost električnega udara.
• Izogibajte se telesnega stika z ozemljenimi površinami, kot so cevi, radiatorji, štedilniki in hladilniki. Če je vaše telo ozemljeno, se nevarnost električnega udara poveča.
• Orodja ne smejo biti izpostavljena dežju ali mokrim pogojem. Vlaga, ki vdre v stroj, povečuje nevarnost električnega udara.
• Ne ravnajte grobo s kablom. Kabla nikoli ne uporabljajte za prenašanje, vlečenje ali odklapljanje stroja iz vtičnice. Kabel ne sme priti v stik z vročino toplote, oljem, ostrimi robovi ali premikajočimi deli. Poškodovani ali zavozlani kabli povečujejo nevarnost električnega udara.
• Če orodje uporabljate na prostem, uporabljajte samo podaljške, ki so primerni tudi za uporabo na prostem. Za zmanjšanje nevarnosti električnega udara uporabljajte kabel, primeren za zunanjo uporabo.
• Če se ne morete izogniti upravljanju orodja v vlažnem okolju, uporabite napajanje z zaščitno napravo na diferenčni tok (RCD). Uporaba naprave RCD zmanjšuje nevarnost električnega udara.

Osebna zaščita

• Bodite pozorni, pazite, kaj počnete, in pri delu z orodjem ravnajte razumno. Ne uporabljajte orodja, ko ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Trenutek nepozornosti med uporabo stroja lahko povzroči hudo telesno poškodbo.
• Uporabljajte osebno zaščitno opremo. Vedno uporabljajte zaščito za oči. Zaščitna oprema, na primer prašna maska, čevlji z nedrsečimi podplati, čelada ali zaščita za sluh, uporabljena v pravih okoliščinah, zmanjšuje nevarnost osebnih poškodb.
• Izogibajte se neželenemu zagonu. Pred priklopom na vir napajanja ali baterijo, vzamete v roke ali ga prenašate se prepričajte, da je stikalo v položaju za izklop. Prenašanje strojev s prstom na stikalu ali priklop stroja z vklopljenim stikalom lahko povzroči nesrečo.
• Pred vklopom orodja, odstranite nastavitvena ključe ali izvijače. Če ostane ključ na vrtljivem delu stroja, lahko ta povzroči telesne poškodbe.

• Rok ne stegujte predaleč. Vedno zanesljivo stopajte in pazite na ravnotežje. To vam omogoča boljši nadzor nad strojem ob nepričakovanih dogodkih.

• Primerno se oblecite. Ne nosite ohlapnih oblačil in nakita. Z lasmi in oblačili ne segajte v območje gibljivih delov. Ohlapne obleke, nakit ali dolgi lasje se lahko zapletejo v premične dele.

• Če so naprave opremljene s priključkom za odvajanje in zbiranje prahu, mora biti ta zaseden in pravilno uporabljen. Zbiranje prahu lahko zmanjša nevarnost zaradi vdihavanja tega.
• Ne bodite samozadovoljni, ker ste zaradi pogoste uporabe navajeni orodja, in kljub vsemu upoštevajte varnostna načela orodja. Brezbrižna uporaba lahko v trenutku povzroči hudo telesno poškodbo.

Uporaba in ravnanje z orodjem

• Pri delu z napravo ne uporabljajte sile. Pri delu uporabljajte ustrezen stroj. Pravilen stroj bo delo opravil bolje in varneje, če deluje pri hitrosti, za katero je bil zasnovan.
• Ne uporabljajte orodja s pokvarjenim stikalom za vklop in izklop. Stroj, ki ga ni mogoče upravljati s stikalom, je nevaren in ga je treba popraviti.
• Pred izvajanjem nastavitev, menjavo priključkov ali shranjevanjem orodja izvlecite vtič iz električne vtičnice in/ali odstranite baterijo iz orodja, če je to mogoče. Tovrstni preventivni ukrepi pomagajo zmanjšati nevarnost nenamernega vklopa stroja.
• Orodje, ki ga ne uporabljajte, hranite zunaj dosega otrok. Ne dovolite, da bi orodje uporabljaje osebe, ki niso seznanjene z njegovo uporabo ali niso prebrale teh navodil. Stroj je v rokah nepoučenih uporabnikov nevaren.
• Vzdržujte orodje in dodatno opremo. Preverite poravnavo ali zatikanje gibljivih delov. Prepričajte se, da noben del ni poškodovan, in preverite vsa druga stanja, ki bi lahko vplivala na delovanje orodja. Če je stroj poškodovan, ga pred uporabo odnesite v popravilo. Veliko nesreč povzročijo slabo vzdrževani stroji.
• Rezila naj bodo vedno ostra in čista. Pravilno vzdrževana rezila z ostrimi rezalnimi robovi se manj zatikajo in jih je lažje kontrolirati.
• Orodje, dodatno opremo, nastavke itd. uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in delo, ki ga želite opraviti. Uporaba stroja za opravila, za katera ta stroj ni namenjen, je lahko nevarna.
• Ročaji in prijemalne površine naj bodo suhi, čisti in brez ostankov olja in masti. Če so ročaji in prijemalne površine spolzki, ne omogočajo varne uporabe in upravljanja z orodjem v nepričakovanih razmerah.

Uporaba in nega baterije

• Baterijo polnite le s polnilnikom, ki ga določi proizvajalec. Polnilnik, ki je primeren za eno vrsto baterij, lahko poveča nevarnost požara pri drugih baterijah.

• V orodja vstavljajte samo posebej zasnovane akumulatorske baterije. Če uporabite druge baterije, se lahko poveča nevarnost poškodb in požara.

• Ko baterije ne uporabljate, ne sme priti v stik z drugimi kovinskimi predmeti, kot so sponke za papir, kovanci, ključi, žeblji, vijaki ali drugi majhni kovinski predmeti, ki lahko vzpostavijo povezavo med dvema poloma. Kratek stik med poloma baterije lahko povzroči opekline ali požar.

• Ob nepravilni in grobi uporabi lahko iz baterije izteka tekočina; izogibajte se stiku s tekočino. Če se tekočine nehote dotaknete, sperite roke z vodo. Če pride tekočina v stik z očmi, poiščite zdravniško pomoč. Tekočina, ki izteka iz baterije, lahko povzroči draženje ali opekline.
• Ne uporabljajte poškodovanega ali spremenjenega baterijskega paketa ali orodja. Poškodovani ali predelani akumulatorji se lahko obnašajo nepredvidljivo in lahko posledično zagorijo, eksplodirajo ali predstavljajo nevarnost poškodb.
• Baterijskega paketa ali orodja ne izpostavljajte ognju ali previsokim temperaturam. Izpostavljenost ognju ali temperaturam nad 130 °C (265 °F) lahko povzroči eksplozijo.
• Upoštevajte vsa navodila za polnjenje in ne polnite baterijskega paketa ali orodja pri temperaturah zunaj temperaturnega območja, navedenega v navodilih. Neustrezna zamenjava ali temperature zunaj dovoljenega območja lahko povzročijo poškodbe baterije in povečajo nevarnost požara.

Servis

• Popravila stroja sme izvajati usposobljen serviser, pri tem pa mora uporabljati originalne nadomestne dele. S tem zagotovite ohranitev kakovosti in varnosti stroji.
• Ne servisirajte poškodovanih baterijskih enot. Baterijske pakete lahko servisirajo samo proizvajalec in pooblaščeni servisni ponudniki.

Varnostna opozorila za prirezovalnik trave, motorno koso motorno žago za grmičevje

• Orodja ne uporabljajte v slabem vremenu, zlasti ko obstaja nevarnost bliskanja. S tem zmanjšate nevarnost udara strele.
• Prepričajte se, da na območju, na katerem nameravate uporabiti stroj, ni prostoživečih živali. Stroj lahko med delovanjem poškoduje prostoživeče živali.
• Skrbno preglejte območje, na katerem boste uporabljali stroj, ter odstranite vse kamne, veje, kable, kosti in druge predmete. Zaradi izmeta predmetov lahko pride do telesnih poškodb.
• Pred uporabo stroja se vedno vizualno prepričajte, da rezalnik in rezilo ter sklop rezalnika in rezila nista poškodovana. Poškodovani deli povečajo nevarnost poškodb.

• Upoštevajte navodila za zamenjavo dodatne opreme. Nepravilno zategnjene matice ali vijaki za pritrditev rezila lahko poškodujejo rezilo ali ga odtrgajo.

• Nazivna vrtilna hitrost rezalnika mora biti vsaj enaka najvišji navedeni vrtilni hitrosti, navedeni na stroju. Rezalnik, ki deluje s hitrostjo, višjo od svoje nazivne hitrosti, se lahko zlomi in razleti.

• Nosite zaščito za oči, ušesa, glavo in roke. Ustrezna zaščitna oprema zmanjša nevarnost telesnih poškodb zaradi letečih ostankov ali nenamernega stika z rezalno nitko ali rezilom.
• Med uporabo stroja vedno nosite zaščitno obutev. Orodja ne uporabljajte bosi ali v odprtih sandalih. S tem zmanjšate možnost poškodb stopal zaradi stika s premikajočim se rezalnikom, nitko ali rezilom.
• Med uporabo stroja obvezno nosite dolge hlače. Izpostavljena koža poveča verjetnost poškodb zaradi letečih predmetov.
• Poskrbite, da se mimoidoči ne približajo stroju med njegovo uporabo. Zaradi izmeta predmetov lahko pride do hudih telesnih poškodb.
• Stroj vedno upravljajte z obema rokama Če stroj držite z obema rokama, se izognete izgubi nadzora.
• Stroj držite samo za izolirane površine, ker lahko rezalna nitka ali rezilo prideta v stik s skritimi kabli. Če se rezalna nitka ali rezila dotaknejo kabla pod napetostjo, lahko napetost preide tudi na ostale kovinske dele stroja, zaradi česar lahko uporabnik doživi električni udar.
• Vedno imejte ustrezno podlago za noge in stroj upravljajte le, če stojite na tleh. Na drsečih in nestabilnih površinah lahko izgubite ravnotežje ali nadzor nad strojem.
• Stroja ne uporabljajte na strminah z izjemno velikim naklonom. S tem zmanjšate tveganje izgube nadzora, zdrsa in padca, ki lahko povzroči telesne poškodbe.
• Pri delu na strminah se vedno prepričajte, da stojite na stabilni podlagi, vedno delajte v vodoravni smeri, nikoli navzgor ali navzdol, in bodite izjemno previdni pri spreminjanju smeri. S tem zmanjšate tveganje izgube nadzora, zdrsa in padca, ki lahko povzroči telesne poškodbe.
• Med delovanjem stroja se z nobenim delom telesa ne približujte rezalniku, rezalni nitki ali rezilu. Pred zagonom stroja se prepričajte, da rezalni, rezalna nitka ali rezilo ni v stiku z nobenim predmetom. Trenutek nepozornosti med uporabo stroja lahko povzroči težko osebno poškodbo vas ali drugih.
• Stroja ne uporabljajte nad višino pasu. Tako preprečite neželen stik z rezalnikom in omogočite boljši nadzor nad strojem v nepričakovanih okoliščinah.
• Pri rezanju napetega grmičevja ali mladik bodite pozorni, saj lahko švigne nazaj. Ko se napetost v lesnih vlaknih sprosti, lahko grmičevje ali mladika oplazita upravljavca, ki posledično izgubi nadzor nad strojem.

• Bodite še posebej pazljivi pri žaganju grmičevja in mladih dreves. Drobne veje se lahko zataknejo v rezilo in vas oplazijo ali vržejo iz ravnotežja.

• Vzdržujte nadzor nad strojem in se ne dotikajte rezalnika, rezalne nitke ali rezila ter drugih nevarnih gibljivih delov, ko se še premikajo. Tako zmanjšate tveganje telesnih poškodb zaradi gibljivih delov.

• Pred odstranjevanjem zagozdenega materiala ali servisiranju stroja se morate prepričati, da je stikalo za vklop/izklop v izklopljenem položaju in je akumulatorska baterija odstranjena. Nepričakovani zagon stroja med odstranjevanjem zataknenega materiala ali med servisiranjem lahko privede do resnih telesnih poškodb.
• Pri prenašanju stroja mora biti stroj izklopljen in stran od telesa. Pravilno ravnanje s strojem zmanjša verjetnost nenamernega stika s premikajočim se rezalnikom, rezalno nitko ali rezilom.
• Pri prenašanju ali shranjevanju stroja obvezno namestite pokrov za kovinska rezila. S pravilnim ravnanjem s strojem boste zmanjšali možnost nenamernega stika z rezilom.
• Uporabljajte samo nadomestne rezalnike, rezalne nitke, rezalne glave in rezila, ki jih je določil proizvajalec. Nepravilni nadomestni deli lahko povečajo nevarnost zloma in telesnih poškodb.
• Pred odstranjevanjem zagozdenega materiala ali servisiranju stroja se morate prepričati, da je stikalo za vklop/izklop v izklopljenem položaju in je akumulatorska baterija odstranjena.Nepričakovani zagon stroja med odstranjevanjem zagozdenega materiala ali med servisiranjem lahko privede do resnih telesnih poškodb.

Druge splošne varnostne informacije

• Izdelek izklopite, preden se premaknete na drugo območje. Pred predajo izdelka drugi osebi obvezno odstranite baterijo.
• Izdelka nikoli ne odložite, će ga niste izklopili in odstranili baterije. Kadar je izdelek vklopljen, mora biti vedno pod vašim nadzorom.
• Orodje za rezanje se po izklopu izdelka ne zaustavi takoj.
• Pred začetkom uporabe in po kakršnem koli trku preglejte izdelek in poiščite morebitne poškodbe ter jih po potrebi popravite.
• Če se med uporabo izdelka karkoli zatakne v rezalni priključek, prenehajte delo in izdelek izklopite. Rezalni priključek se mora popolnoma zaustaviti. Pred čiščenjem, pregledom ali popravilom izdelka in/ali rezalne opreme odstranite baterijo.
• Pred uporabo preverite izdelek. Glejte, Varnostne naprave na izdelku na strani 443 in Vzdrževanje na strani 448. Ne uporabljajte pokvarjenega izdelka. Izvajajte varnostne preglede in vzdrževalna dela ter upoštevajte servisna navodila, opisana v tem priročniku.
• Poškodovan rezalni priključek lahko pomeni večjo nevarnost nesreč pri delu.

• Preverite, ali je oprema umazana ali razpokana. Z opremo s krtačko odstranite travo in listje. Po potrebi uporabljajte rokavice.

• Prezračevalne odprtine morajo biti obvezno proste.

• Prepričajte se, da je kosilna glava pravilno nameščena na obrezovalnik.
• Pred začetkom morajo biti nameščeni vsi pokrovi, varovala in ročice.
• Preverite, ali je izdelek v brezhibnem delovnem položaju. Preverite ali so vsi vijaki in matice zatesnjeni.
• Preverite, ali sta kosilna glava in ščitnik obrezovalnika nepoškodovana in brez razpok. Zamenjajte kosilno glavo in ščitnik trimerja, će sta bila izpostavljena udarcem ali imata razpoke. Vedno uporabljajte ščitnik, priporočen za rezalni priključek, ki ga uporabljate. Glejte, Dodatki na strani 452.
• Izdelek je nevarno orodje, če niste previdni ali čega ne uporabljate pravilno. Ta izdelek lahko povzročihude poškodbe oziroma smrt upravljavca ali drugih.
• Ta stroj ni namenjen uporabi s strani oseb (vključno z otroci) z omejenimi telesnimi, zaznavalnimi ali duševnimi sposobnostmi ali osebe z nezadostnimi izkušnjami in znanjem, razen će jih pri uporabi nadzoruje ali jim o uporabi svetuje oseba, ki je odgovorna za njihovo varnost. Otroci morajo biti pod nadzorom, da se s strojem ne igrajo.
• Nikoli ne dovolite otrokom, da uporabljajo napravo ali da so v njeni bližini. Ker je zagon stroja zelo preprost, ga lahko zaženejo tudi otroci, će jih ne nadzorujete. To lahko pomeni tveganje resne osebne poškodbe. Zaradi tega izklopite baterijo, ko naprave ne morete natančno nadzorovati.
• Izdelka in/ali akumulatorja ne smejo uporabljati, vzdrževali ali popravljali otroci ali druge osebe, ki za to niso usposobljene.
• Napravo shranite v prostoru, ki ga lahko zaklenete, da ni v dosegu otrok in nepooblaščenih oseb.
• Z rokami ali stopali ne posegajte v območja rezanja, še posebej med vklopom motorja.
• Z rokami in nogami ne segajte v območje rezalnega priključka, dokler se popolnoma ne zaustavi in je izdelek izklopljen.
• Ne odstranjujte odrezanega materiala in ne dovolite drugim, da bi ga odstranjevali, kadar je izdelek vklopljen ali se rezalna oprema vrt. Takšno ravnanje lahko povzroči resne poškodbe.
• Ne pozabite, da ste kot uporabnik odgovorni za morebitno izpostavitev ljudi ali njihove lastnine nesrečam ali nevarnosti.
• Nikoli ne smete spreminjati prvotne izvedbe izdelka brez predhodnega dovoljenja proizvajalca. Uporabljajte samo originalno dodatno opremo. Spremembe brez pooblastila in/ali neoriginalni deli lahko povzročijo resne poškodbe ali smrt uporabnika in drugih. Garancija morda ne krije škode ali odgovornosti, ki je nastala zaradi uporabe neodobrenih dodatkov ali nadomestnih delov.

• Edini priključki, ki jih lahko uporabljate s tem izdelkom, so rezalni priključki, ki jih priporočamo v poglavju z Dodatno opremo. Glejte, Dodatki na strani 452.

• Nikoli ne uporabljajte izdelka, katerega prvotne specifikacije so bile na kakršen koli način spremenjene.

• Ne uporabljajte pokvarjenega izdelka. Sledite navodilom za varnostni pregled, vzdrževanje in servis v skladu z napotki v teh navodilih. Nekatere vrste vzdrževalnih del in popravil lahko opravi samo za to usposobljeno strokovno osebje. Glejte navodila v poglavju Vzdrževanje.
• Delo v slabem vremenu izčrpava in pogosto prispeva k dodatnim tveganjem. Zaradi povečanega tveganja uporaba stroja v zelo slabem vremenu ni priporočljiva, na primer v gosti megli, nalivih, močnem vetru, hudem mrazu ali ob nevarnosti udara strele itd.
• Orodja ne uporabljajte z lestve, stola ali drugega dvignjenega položaja, ki ni povsem varen.
• Naprave, ki jih ne uporabljate, shranjujte v zaprtih prostorih – kadar naprave ne uporabljate, jo shranite v notranjem prostoru.
• Vseh možnih situacij ni mogoče predvideti. Pri delu s strojem bodite vedno previdni in prisebni. Izogibajte se situacijam, ki se vam zdijo prezahtevne. Če po branju teh navodil še vedno niste prepričani o delovnih postopkih, se pred nadaljevanjem posvetujte s strokovnjakom.
• V premeru 15 metrov delovnega mesta ne sme biti ljudi ali živali. Če sočasno v območju dela več uporabnikov, mora biti varnostna razdalja med njimi vsaj 15 metrov. To lahko pomeni nevarnost resne telesne poškodbe. V primeru približevanja oseb nemudoma izklopite izdelek. Z izdelkom nikoli ne zamahnite, ne da bi pred tem preverili prostor za sabo in se tako prepričali, da v varnostnem območju ni nikogar.
• Zagotovite, da osebe, živali ali drugi predmeti ne morejo vplivati na nadzor nad izdelkom in ne morejo priti v stik z rezalnim priključkom ali predmeti, ki jih rezalni priključek meče naokrog. Vendar izdelka ne uporabljajte, če v primeru nesreče ne morete priklicati pomoči.
• Prepričajte se, da se lahko varno gibljete in stojite. Če se morate nepričakovano premakniti, preverite okolico za morebitne ovire (korenine, kamenje, veje, jarke, itd.). Pri delu na nagnjenih tleh bodite še posebej previdni.
  • Hodite, nikoli ne tecite.
• Preglejte delovno območje. Odstranite vse trde dele, na primer kamenje, razbito steklo, žeblje, jeklene žice, vrvi ipd., ki bi jih rezilo lahko izvrglo ali pa se lahko navijejo okrog rezila ali ščitnika.
• Pazite na kose in veje, ki jih izdelek lahko izvrže med rezanjem. Ne režite preblizu tlom, od koder bi se lahko izvrgli kamni in drugi predmeti.
• Kadar je izdelek vklopljen, oblačila ali deli telesa ne smejo priti v stik z rezalnim priključkom. Izdelek držite pod višino pasu.
• Pozor pred izmetom predmetov. Uporabljajte vedno odobrena zaščitna očala. Nikoli se ne nagibajte čez ščitnik rezalnega priključka. Kamenje, odpadki ipd.

se lahko odbijejo v oči, to pa lahko povzroči slepoto ali resne poškodbe.

• Bodite vedno pozorni na svarilne znake in klice, ko nosite zaščito za sluh. Zaščito za sluh odstranite takoj, ko se izdelek izklopi.
• Če se pojavi neželeno tresenje, s kosilno glavo udarite po tleh in tako podaljšajte nitko, da se izdelek preneha tresti.
• Če začne izdelek nenadzorovano tresti, ga izklopite in odstranite baterijo.
• Pri osebah, ki imajo težave s krvnim obtokom, lahko pretirana izpostavljenost tresljajem povzroči poškodbe ožilja ali živčevja. Če opazite simptome pretirane izpostavljenosti tresljajem, se posvetujte z zdravnikom. Ti simptomi zajemajo otrplost, izgubo občutenja, ščemenje, zbadanje, bolečino, zmanjšano moč in spremembe barve ali stanja kože. Običajno se pojavijo v prstih, na rokah ali na zapestjih.
• Izdelek vedno primite z obema rokama. Izdelek držite ob svojem desnem boku.

Vzroki za sunek rezila in povezana opozorila

• Sunek rezila je nenaden premik stroja na stran, naprej ali nazaj, do njega pa lahko pride, ko se rezilo zatakne, ali zadane ob predmet, na primer mlado drevesce ali štor. Lahko je tako silovit, da napravo in/ali uporabnika zanese v katero koli smer in ta posledično izgubi nadzor nad napravo. Sunke rezila in s tem povezane nevarnosti je mogoče preprečiti z izvajanjem ukrepov, navedenih v nadaljevanju.
• Z obema rokama trdno držite stroj in jih postavite tako, da boste preprečili sunke rezila. S telesom se postavite na levo stran stroja. Sunek rezila lahko poveča nevarnost poškodb zaradi nepričakovanega premikanja stroja. Sunke rezila lahko uporabnik ublaži, će izvaja pravilne ukrepe.
• Kadar se rezilo iz kakršnega koli razloga zatika ali prekinja rezanje, stroj izklopite in ga ne premikajte iz materiala, dokler se rezilo popolnoma ne zaustavi. Ko se rezilo zatika, stroja nikoli ne poskušajte odstraniti iz materiala ali ga med premikanjem rezila povleči nazaj, sicer lahko pride do sunka rezila. Ugotovite vzrok za zatikanje rezila in težavo ustrezno odpravite.
• Ne uporabljajte topih ali poškodovanih rezil. Topa ali poškodovana rezila povečajo nevarnost, da se zataknejo ali ujamejo za predmet, kar povzroči sunek rezila.
• Vedno poskrbite za dobro vidnost materiala, ki ga režete. Do sunka rezila pogosteje pride na območjih s slabim pregledom nad rezanim materialom.
• Če se vam med delovanjem stroja približa druga oseba, stroj izklopite. V primeru sunka rezila obstaja večja nevarnost poškodb drugih oseb ob premikajočem se rezilu.

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Pri uporabi izdelka vedno uporabljajte odobreno osebno zaščitno opremo. Osebna zaščitna oprema ne more popolnoma preprečiti poškodb, vendar v primeru nesreče omili posledice. Prodajalec naj vam pomaga izbrati primerno opremo.
• Če so drevesa v delovnem območju višja od 2 m (6,5 ft), nosite čelado.
• Uporabljajte odobreno zaščito za sluh.
• Vedno uporabljajte homologirana zaščitna očala, skladne s standardoma ANSI Z87.1 v ZDA ali EN 166 v državah EU. Za zaščito obraza uporabljajte vizir. Vizir ne zadostuje za zaščito oči.

(SI. 19)

• Po potrebi uporabite rokavice, npr. kadar pritrjujete, pregledujete ali čistite rezalno opremo.
• Uporabljajte zaščitne škornje z ojačano konico in nedrsečim podplatom.
• Uporabljajte oblačila iz trpežnih materialov. Vedno uporabljajte trpežne dolge hlače in dolge rokave. Ne uporabljajte ohlapnih oblačil, ki se lahko zataknejo za vejice ali veje. Ne nosite nakita, kratkih hlač ali sandalov. Ne hodite bosi. Lase si varno spnite nad rameni. (SI. 20)
• Opremo za prvo pomoč hranite v bližini.

(SI. 21)

Varnostne naprave na izdelku

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

V tem poglavju so opisane varnostne funkcije izdelka, njihov namen ter kako je stroj treba pregledovati in vzdrževati, da bo deloval pravilno. Glejte navodila v poglavju Pregled izdelka na strani 437 za mesta delov na izdelku.

Življenjska doba izdelka se lahko zaradi nepravilnega vzdrževanja oziroma zaradi nestrokovnih popravil ali servisiranja skrajša, poveča pa se tudi nevarnost nesreč. Če potrebujete več informacij, se obrnite na najbližjega pooblaščenega servisnega trgovca.

OPOZORILO: Nikoli ne uporabljajte izdelka s poškodovanimi varnostnimi deli. Varnostno opremo stroja je treba pregledovati in vzdrževati v skladu z navodili, ki so podana v tem poglavju. Če izdelek ob pregledu ne izpolnjuje vseh

POZOR: Vsa servisna dela in popravila na stroju zahtevajo posebno usposabljanje. To še posebej velja za varnostno opremo stroja. Če pri spodaj opisanem pregledu ugotovite, da kateri koli del stroja ne deluje tako, kot je opisano spodaj, se nemudoma obrnite na pooblaščeno servisno delavnico. Pri nakupu vseh naših izdelkov vam jamčimo dostop do strokovnih popravil in servisa. Če stroja niste kupili v kateri od naših pooblaščenih servisnih prodajaln, vprašajte prodajalca, kje je najbližja pooblaščena servisna delavnica.

Preverjanje uporabniškega vmesnika

1. Pritisnite in pridržite gumb za vklop/izklop (A).

a) Izdelek je vklopljen, ko je prikaz (B) osvetljen. (SI. 22)
b) Izdelek je zaustavljen, ko prikaz neha svetiti.

1. Če zasveti ali utripa opozorilni indikator na prikazu, glejte Odpravljanje težav na strani 450.

Preverjanje delovanja zaklepa ročice plina

Blokada sprožilca plina preprečuje neželeno sprožitev. Ko pritisnete zaklep sprožilnika plina naprej (A) in ga nato pritisnete ob ročaj (B), je sprožilnik plina (C) sproščen. Če ročaj sprostite, se sprožilec plina in zaklep sprožilca plina vrneta v izhodiščna položaja. Njuno gibanje uravnavata med seboj neodvisni vzmeti. (SI. 23)

1. Preverite, ali je sprožilec plina zaklenjen, ko je zapora v izhodiščnem položaju. (Sl. 24)
2. Pritisnite sprožilec plina in se prepričajte, da se vrne v začetni položaj, ko ga sprostite. (Sl. 25)
3. Prepričajte se, da se sprožilec plina in zapora prosto premikata in da povratna vzmet pravilno deluje. (Sl. 26)
4. Zaženite izdelek, glejte Zagon izdelka na strani 447.
5. Aktivirajte polno hitrost.
6. Sprostite sprožilec plina in se prepričajte, da se rezalna dodatna oprema popolnoma ustavi.

Funkcija hitre sprostitve oprtnika

OPOZORILO: Ne uporabljajte oprtnikov z neustrezno delujočimi funkcijami za hitro sprostitev. Po nastavitvi izdelka mora funkcija hitre sprostitve oprtnika pravilno delovati.

- Mehanizem za funkcijo hitre sprostitve oprtnika je nameščen na sprednjem delu izdelka.

(SI. 27)

• Pasovi oprtnika morajo biti vedno v pravilnem položaju.
• Funkcija hitre sprostitve oprtnika omogoča, da v sili izdelek lahko varno sprostite iz oprtnika.

Preverjanje ščitnika rezalnega priključka

OPOZORILO: Rezalnega priključka ne uporabljajte brez odobrenega in pravilno nameščenega ščitnika rezalnega priključka. Vedno uporabljajte priporočen ščitnik za nameščen rezalni priključek; glejte Dodatki na strani 452. Če namestite pokvarjen ali napačen ščitnik rezalnega priključka, lahko pride do resnih telesnih poškodb.

Ščitnik rezalnega priključka preprečuje izmet predmetov v smer uporabnika. Prav tako preprečuje poškodbe, do katerih bi prišlo, će bi se dotaknili rezalnega priključka.

1. Zaustavite izdelek in odstranite baterijo.
2. Vizualno preverite, da ni prisotnih poškodb, npr. razpok. (Sl. 28)
3. Če je ščitnik rezalnega priključka poškodovan, ga zamenjajte.

Namestitev in odstranitev zaklepne matice

OPOZORILO: Zaustavite izdelek in odstranite baterijo. Uporabite zaščitne rokavice in bodite previdni pri ostrih robovih rezalnega priključka.

Z zaklepno matico pritrdite nekatere vrste rezalnih priključkov. Zaklepna matica ima levi navoj. (Sl. 29)

• Za namestitev zaklepno matico privijte v smeri, nasprotni vrtenju rezalnega priključka.
• Pri odstranjevanju rezalnih priključkov zaklepno matico odvijte v smeri vrtenja rezalnega priključka.
• Zaklepno matico morate sprostiti in odviti z nasadnim ključem na dolgem držalu. Puščica na sliki kaže na mesto, na katerem je treba uporabiti nasadni ključ.

Opomba: Prepričajte se, da zaklepne matice ne morete odviti ali priviti z roko. Zamenjajte matico, če upor najlonske plasti pri vrtenju ni najmanj 1,5 Nm. Matico je treba zamenjati, ko je bila nameščena približno desetkrat.

Rezalni priključek

OPOZORILO: Pred posegi na katerem koli delu rezalnega priključka odstranite baterijo in preverite, da se je rezalni priključek popolnoma zaustavil.

OPOZORILO: Uporabite pravilen rezalni priključek. Uporabljajte samo priporočene rezalne priključke s ščitniki, glejte Dodatki na strani 452. Rezalni priključek mora biti pravilno nabrušen. Zaradi nepravilno nabrušenega rezalnega priključka je tveganje za nevaren izmet materiala večje.

OPOZORILO: Vrtenje rezila lahko povzroči poškodbe, će se po sprostitvi stikala vrti še naprej. Orodje ustrezno nadzirajte, dokler se rezilo popolnoma ne ustavi.

(SI. 30)

Pri delu z rezalnim priključkom uporabljajte zaščitne rokavice.

• Rezila in nože za travo uporabljajte za košenje goste trave.
• Za prirezovanje trave uporabljajte kosilno glavo.
• Preverite, ali je rezalni priključek poškodovan oziroma razpokan. Zamenjajte poškodovan rezalni priključek.

Kosilna glava

• Vedno uporabljajte pravilno kosilno glavo in rezalne priključke ter kosilno nitko. Glejte Dodatki na strani 452 in navodila za sestavljanje na koncu priročnika.
• Prepričajte se, da rezilo na ščitniku obrezovalnika ni poškodovano.
• Kosilna nitka mora biti vedno trdno in enakomerno navita okrog koluta, da preprečite neobičajno tresenje izdelka. Nitke različnih dolžin lahko povzročijo nepotrebne vibracije. Udarjajte po kosilni glavi, da nastavite pravilno dolžino nitk.

Če želite podaljšati življenjsko dobo nitke, jo lahko pred namestitvijo za dva dni ali več namočite v vodo. Nitka bo tako odpornejša.

Nož za travo

• Uporabljajte pravilno nabrušena rezila. Zaradi nepravilno nabrušenega ali poškodovanega rezila se poveča nevarnost poškodb.
• Za pravilno brušenje in nastavitev rezila glejte navodila, ki so priložena rezilu.

Varnostna navodila za nameščanje

OPOZORILO: Pred uporabo izdelka natančno preberite, razumite in upoštevajte ta navodila.

- Preden sestavite izdelek, iz njega odstranite baterijo.

- Uporabljajte odobrene zaščitne rokavice.

• Ko uporabljate rezilo za travo, se prepričajte, da so na izdelek nameščeni pravilen ročaj, ščitnik rezila in oprtnik.
• Poškodovan ali napačen ščitnik lahko povzroči poškodbe. Ne uporabljajte rezalnega priključka, ki nima nameščenega odobrenega ščitnika.
• Pogonski disk in oporna prirobnica se morata pravilno zaskočiti v središčno odprtino rezalnega priključka. Če je rezalni priključek nepravilno nameščen, lahko povzroči poškodbe ali celo smrt.
• Za varno uporabo izdelka in preprečitev poškodb uporabnika ali drugih oseb mora biti izdelek vedno pravilno nameščen na oprtnik.

Varnostna navodila za vzdrževanje

OPOZORILO: Pred vzdrževanjem izdelka preberite naslednja opozorilna navodila.

- Pred vzdrževanjem, drugimi pregledi ali sestavljanjem izdelka odstranite baterijo.

• Uporabnik sme sam izvajati le tista vzdrževalna in servisna dela, ki so navedena v teh navodilih za uporabo. Za obsežnejša vzdrževalna in servisna dela se obrnite na servisnega zastopnika.
• Baterije ali polnilnika nikoli ne čistite z vodo. Močno čistilo lahko poškoduje plastiko.
• Če ne vzdržujete izdelka, skrajšate njegovo življenjsko dobo in povečate nevarnost nesreč.
• Za servisiranje in popravila izdelka, zlasti za varnostne naprave na izdelku, je potrebno posebno usposabljanje. Če po izvedenem vzdrževanju niso vsa preverjanja uspešno opravljena, se obrnite na servisnega zastopnika. Zagotavljamo vam, da so za vaš izdelek na voljo strokovna popravila in servisne storitve.
• Zobe rezila pravilno nabrusite. Upoštevajte naša priporočila. Oglejte si tudi navodila na embalaži rezila.
• Uporabljajte samo originalne nadomestne dele.
• Pri popravilu rezalnega priključka morate vedno nositi močne zaščitne rokavice. Rezila so zelo ostra in se lahko hitro poškodujete.

Montaža

Namestitev ročaja

1. Odstranite vijak za ročico plina. (Sl. 31)
2. Potisnite ročico plina na desno stran ročaja.
3. Poravnajte odprtino v ročici plina z odprtino v ročaju.
4. Vijak potisnite skozi odprtini. Zategnite vijak.
5. Med puščici na gredi namestite ročaj. Zategnite vijak. (Sl. 32)

Postavitev ročaja v transportni položaj

1. Odvijte gumbni vijak.
2. Obrnite ročaj tako, da bo vzporeden z gredjo. (Sl. 33)
3. Ročajno objemko obrnite okoli gredi, da se ročajna objemka zaklene v transportni položaj. (Sl. 34)
4. Privijte gumbni vijak.

Namestitev rezalne opreme

Rezalna oprema vključuje rezalni priključek in ščitnik rezalnega priključka.

OPOZORILO: Zaustavite izdelek in odstranite baterijo. Uporabljajte zaščitne rokavice.

OPOZORILO: Vedno uporabljajte ščitnik rezalnega priključka, ki je priporočen za rezalni priključek. Glejte Dodatki na strani 452.

OPOZORILO: Če je rezalni priključek nepravilno nameščen, lahko pride do poškodb ali celo smrti.

Rezalna oprema in ščitniki

Izdelek uporablja enak ščitnik rezalnega priključka pri rezilu za travo in rezalni glavi.

• Ščitnik rezalnega priključka in rezilo za travo.
  (SI. 35)
• Ščitnik rezalnega priključka in rezalna glava.
  (SI. 36)

Sestavljanje kosilne glave in rezila za travo

Namestitev kosilne glave T35

1. Postavite pogonski disk (B) na pogonsko gred.
2. Obrnite pogonsko gred, da se ena od odprtin v pogonskem disku poravna z ustrezno odprtino v ohišju menjalnika.
3. Vstavite blokirni zatič (C) v odprtino, da zaklenete gred.
4. Kosilno glavo (H) obrnite v nasprotni smeri urinega kazalca, da jih pritrdite. (Sl. 37)

Odstranitev kosilne glave T35

1. Vstavite blokirni zatič (C) v odprtino, da zaklenete gred.

2. Obrnite kosilno glavo (H) v smeri urinega kazalca, da jo odstranite.

3. Pogonski disk (B) odstranite s pogonske gredi. (Sl. 37)

Preverjanje ščitnika rezalnega priključka

1. Ščitnik rezalnega priključka (A) obesite na kavelj na nosilcu plošče (B). (Sl. 38)
2. Ščitnik rezalnega priključka namestite na gred in ga pritrdite z vijakom (C).

Odstranitev ščitnika rezalnega priključka

- Sprostite vijak (C) in ščitnik rezalnega priključka (A) odstranite z gredi. (SI. 39)

Namestitev noža za travo

1. Opremo izdelka postavite na ravno površino in se prepričajte, da je rezilo pravilno nameščeno.
2. Obrnite pogonsko gred, da se ena od odprtin v pogonskem disku (B) poravna z ustrezno odprtino v ohišju menjalnika.
3. Vstavite blokirni zatič (C) v odprtino, da zaklenete gred.
4. Nož za travo (D), podporno skledo (E) in oporno prirobnico (F) postavite na pogonsko gred. (Sl. 40)
5. Poskrbite, da se pogonski disk in oporna prirobnica pravilno zaskočita v središčno odprtino noža za travo. (Sl. 30)
6. Namestite matico (G).
7. Matico privijte z inbus ključem. Gred inbus ključa držite blizu ščitnika rezila. Privijte jo v nasprotni smeri vrtenja rezalnega priključka. Privijte jo z zateznim momentom 35–50 Nm. (Sl. 41)

Odstranitev noža za travo

1. Da boste pravilno odstranili rezilo, opremo izdelka postavite na ravno površino.
2. Vstavite blokirni zatič (C) v odprtino na gredi, da zaklenete gred.
3. Odstranite matico (G).
4. Odstranite oporno prirobnico (F), podporno skledo (E) in nož za travo (D) s pogonske gredi. (SI. 40)

Nastavitev oprtnika

OPOZORILO: Ta izdelek obvezno pravilno pritrdite na oprtnik. Izdelka sicer ne boste mogli varno nadzirati, zaradi česar lahko poškodujete sebe ali druge. Ne uporabljajte oprtnika, ki ima poškodovan mehanizem za hitro sprostitev.

OPOZORILO: Če morate izdelek in oprtnik sprostiti v sili, uporabite funkcijo hitre sprostitve oprtnika.

1. Namestite oprtnik.
2. Oprtnik prilagodite najboljšemu položaju za delo.
3. Prilagodite stranske pasove tako, da bo teža enakomerno porazdeljena po ramenih. (Sl. 42)
4. Prilagodite oprtnik tako, da bo rezalni priključek vzporeden s tlemi. (Sl. 43)
5. Če se lotevate košnje trave, naj rezalni priključek sloni ob tleh. Sponko točke nošenja nato prilagodite, da pravilno uravnotežite izdelek.

Delovanje

Uvod

OPOZORILO: Preden začnete uporabljati izdelek, morate prebrati in razumeti poglavje o varnosti.

Vstavitev baterije v izdelek

OPOZORILO: Za izdelek uporabljajte samo originalne baterije Husqvarna.

1. Baterija mora biti popolnoma napolnjena.
2. Potisnite baterijo v držalo baterije v izdelku. Baterija se zaskoči, ko slišite klik. (Sl. 44)

POZOR: Če baterije ni mogoče preprosto potisniti v držalo baterije, pomeni, da baterija ni pravilno

nameščena. Izdelek se lahko tako poškoduje.

1. Baterija mora biti pravilno nameščena.

Pred uporabo izdelka

• Preglejte delovno območje, da se seznanite z vrsto terena. Preverite naklon terena in se seznanite z morebitnimi ovirami, kot so kamni, veje ali jarki.
• Opravite generalni servis izdelka.
• Opravite varnostne preglede, vzdrževanje in servisiranje, ki so navedeni v tem priročniku.
• Če uporabljate rezilo, se prepričajte, da je zaklepna matica pravilno privita.
• Prepričajte se, da so vsi pokrovi in ščitniki rezalnih priključkov pravilno nameščeni in da niso poškodovani. Zamenjajte poškodovane dele

Delovni položaj

- Izdelek držite z 2 rokama.

• Izdelek držite ob svojem desnem boku.
• Rezalni priključek naj bo pod višino pasu.
• Izdelek mora vedno biti nameščen na oprtnik.
• Izognite se stiku z vročimi površinami.
• Izognite se stiku z rezalnim priključkom.

Enakomerna obremenitev po ramenih

1. Nastavite napetost stranskih trakov tako, da težo enakomerno porazdelite po ramenih.
2. Oprtnik prilagodite najboljšemu položaju za delo. Pravilno nastavljena oprtnik in izdelek olajšata uporabo.

Zagon izdelka

1. Pritisnite in pridržite gumb za vklop, dokler ne zasveti zelena lučka LED. (SI. 45)
2. Hitrost nadzorujte s sprožilnikom plina.

Omejitev najvišje hitrosti z gumbom za izbiro načina

Izdelek ima gumb za izbiro načina. Z gumbom za izbiro načina lahko uporabnik omeji najvišjo hitrost. Gumb za izbiro načina omogoča tri stopnje hitrosti. Pri nižji hitrosti delo traja dlje. 1. in 2. stopnjo uporabite, kadar za delo ne potrebujete najvišjega števila vrtljajev/polne moči. Če zaradi delovnih pogojev potrebujete najvišje število vrtljajev, uporabite 3. stopnjo. Pri delu ne uporabljajte višje stopnje, kot je potrebno.

1. Pritisnite gumb za izbiro načina, da nastavite najvišjo hitrost. Zelena lučka LED pomeni, da je funkcija vklopljena. (Sl. 46)
2. Za naslednjo hitrostno stopnjo znova pritisnite gumb za izbiro načina.

Funkcija samodejnega izklopa

Obrezovanje trave z nožem za travo

1. Nožev in rezil za travo ne smete uporabljati za olesenela stebla.
2. Nož za travo se uporablja za vse vrste visoke ali goste trave.
3. Trava obrezujte s stranskimi zamahi, pri čemer je zamah z desne na levo zamah za obrezovanje, zamah z leve na desno pa zamah za vrnitev v prvotni položaj. Travo naj obrezuje leva stran noža (položaj ure med 8.00 in 12.00).
4. Če je nož pri obrezovanju trave nagnjen na levo, se bo trava zbirala v liniji, zato jo bo lažje zbrati na kup, na primer z grabljami.

5. Poskusite delati v ritmu. Stojte stabilno, pri tem imejte noge nekoliko narazen. Po zamahu za vrnitev v prvotni položaj se pomaknite naprej in se spet postavite v stabilen položaj.

6. Podporna skleda naj bo rahlo oprta na tla. Uporablja se za zaščito noža pred udarcem v tla.

7. Zmanjšajte tveganje za navijanje materiala okrog noža tako, da vedno delate pri najvišjem številu vrtljajev in se po zamahu za vrnitev v prvotni položaj izognete obrezanemu materialu.
8. Pred začetkom zbiranja pokošenega materiala na kup zaustavite motor, odpnite oprtnik in postavite stroj na tla.

Prirezovanje trave s kosilno glavo

Obrezovanje trave

1. Kosilno glavo držite tik nad tlemi pod kotom. (Sl. 47) Obrezovalnika trave ne potiskajte v travo.
2. Ko obrezujete travo v bližini predmetov, uporabljajte 80-hitrost. (Sl. 48)

Košenje trave

1. Pri košnji naj bo obrezovalnik trave vedno vzporeden s tlemi. (Sl. 49)
2. Kosilne glave ne potiskajte ob tla. To lahko povzroči poškodbe tal in izdelka.
3. Kosilna glava se ne sme konstantno dotikati tal, saj se lahko poškoduje.
4. Ko izdelek med košnjo premikate levo in desno, uporabljajte najvišje število vrtljajev. (Sl. 50) Obrezovalnik trave naj bo vzporeden s tlemi.

Pometanje trave

Zračni tok iz vrteče se kosilne nitke je mogoče uporabiti za odstranjevanje trave z določenega območja.

1. Kosilno glavo in njeno nitko držite vzporedno s tlemi, in sicer nad tlemi.
2. Aktivirajte polno hitrost.
3. Kosilno glavo premikajte od ene strani na drugo in tako pometite travo.

OPOZORILO: Očistite pokrov kosilne glave vsakič, ko montirate novo kosilno nitko, in tako preprečite neravnovesje in vibracije pri ročajih. Preglejte tudi druge dele kosilne glave in jih po potrebi očistite.

Zaustavitev izdelka

1. Sprostite sprožilec plina ali zaklep sprožilca plina.
2. Pritisnite gumb za izklop. (Sl. 45)
3. Pritisnite gumba za sprostitev na bateriji in baterijo izvlecite. (Sl. 51)

Vzdrževanje

Uvod

OPOZORILO: Pred izvajanjem vzdrževalnih del morate prebrati in razumeti poglavje o varnosti.

Urnik vzdrževanja

OPOZORILO: Pred vzdrževanjem odstranite baterijo.

V nadaljevanju je naveden seznam vzdrževalnih korakov, ki jih je treba opraviti pri izdelku.

Vzdrževanje	Dnevno	Tedensko	Mesečno
Zunanje dele izdelka očistite s suho krpo. Ne uporabljajte vode. X
Preverite pravilno delovanje in brezhibnost gumba za vklop/izklop. X
Z varnostnega vidika se prepričajte, da sprožilec plina in zaklep sprožilca plina delujeta pravilno.	X
Preverite, da upravljalni elementi delujejo in niso poškodovani. X
Ročaj mora biti čist, suh in brez olja ali masti. X
Rezalni priključek ne sme biti poškodovan. Če je rezalni priključek poškodovan, ga zamenjajte.	X
Prepričajte se, da ščitnik rezalnega priključka ali nož ni poškodovan. Če je ščitnik rezalnega priključka ali nož poškodovan, ga zamenjajte.	X
Prepričajte se, da so vijaki in matice dobro priviti. X
Prepričajte se, da gumba za sprostitev na bateriji delujeta in omogočata pravilen zaklep baterije v izdelek.	X
Preverite, da polnilnik baterije ni poškodovan in pravilno deluje. X
Baterija ne sme biti poškodovana. X
Prepričajte se, da točka nošenja ni poškodovana. X
Prepričajte se, da ročica in ročaj nista poškodovana ter da sta pravilno pritrjena. X
Prepričajte se, da je rezilo pravilno usrediščeno, ostro in nepoškodovano. Če rezilo ni usrediščeno, povzroča tresljaje, ki lahko poškodujejo izdelek.	X
Prepričajte se, da je varovalna matica rezalne opreme pravilno zategnjena. X
Pazite, da pokrov za transport rezila ni poškodovana in da je mogoče pokrov za transport pravilno namestiti.	X
Preverite vse spoje in povezave. Prepričajte se, da niso poškodovani ali umazani.		X
Prepričajte se, da je kotni prenos pravilno napolnjen z mastjo. Oglejte si Mazanje kotnega prenosa na strani 449. V nasprotnem primeru uporabite mast za kotne prenose Husqvarna.		X
Prepričajte se, da dovod zraka motorja ni zamašen. Očistite dovod zraka s stisnjenim zrakom.		X
Preverite priključke med baterijo in izdelkom. Preverite priključek med baterijo in polnilnikom baterije.			X
Vzdrževanje	Dnevno	Teden-sko	Mesečno
Prepričajte se, da varnostni mehanizem za sprostitev na oprtniku ni poškodovan in da pravilno deluje.			X

Čiščenje izdelka, baterije in polnilnika baterije

1. Izdelek po uporabi očistite s suho krpo.
2. Baterijo in polnilnik baterije očistite s suho krpo. Vodila baterije morajo biti vedno čista.
3. Poli na bateriji in polnilniku baterije morajo biti čisti, ko vstavite baterijo v polnilnik ali izdelek.

OPOZORILO: Zaustavite izdelek in odstranite baterijo. Uporabljajte zaščitne rokavice.

• Da boste nož ali rezilo za travo pravilno nabrusili, upoštevajte navodila, ki so priložena rezalnemu priključku.
• Vse robove nabrusite enakomerno, da ohranite ravnovesje.
• Uporabite plosko pilo z enim rezom. (Sl. 52)

OPOZORILO: Rezilo, ki je poškodovano, vedno obvezno zavrzite.

Uporabljajte samo priporočeno kosilno nitko. Oglejte si sliko na koncu navodil.

1. Nitko speljite skozi luknjo na pokrovu izdelka, da preverite, ali ustreza priporočilom. (Sl. 53)

Mazanje kotnega prenosa

1. Odstranite rezalno opremo.
2. Izdelek s čepom za mast postavite v najvišji položaj.
3. Odstranite čep za mast. (Sl. 54)
4. Poglejte v odprtino čepa za mast in obrnite pogonsko gred. Raven masti (A) mora biti poravnan z zgornjim delom zobov (B). (Sl. 55)
5. Če je raven masti prenizka, poševni prenos napolnite Husqvarna z mastjo za kotne prenose. Počasi napolnite in obrnite pogonsko gred, ko nanašate mast za kotne prenose, ustavite na ustrezni ravni (B).

POZOR: Napačna količina masti lahko poškoduje kotni prenos.

1. Namestite čep za mast.

Uporabniški vmesnik

Težava Možne napake Možen ukrep
Indikator LED baterije utripa oranžno	Nizka napetost baterije. Napolnite	baterijo.
Utripanje rdeče lučke LED za napako.	Preobremenitev. Rezalni priključek	se je zagozdil. Izklopite izdelek. Odstranite baterijo. Z rezalnega priključka odstranite neželeni material.
	Odstopanje temperature. Počakajte	da se izdelek ohladi.
	Hkrati sta pritisnjena sprožilec plina in gumb za vklop.	Sprostite sprožilec plina in izdelek bo spet aktiven.
Izdelka ni mogoče zagnati Umazanija v priključkih baterije. Priključke	baterije očistite s komprimiranim zrakom ali mehko krtačko.
Dioda LED za napako sveti rdeče	Izdelek je treba servisirati. Obrnite se na servisnega zastopnika.

Transport skladiščenje in odstranitev

Prevoz in skladiščenje

• Priložene litij-ionske baterije so skladne z zahtevami zakonodaje o nevarnem blagu.
• Pri transportu, tudi će ga izvaja tretja oseba ali posrednik, je treba upoštevati posebna navodila na embalaži in nalepkah.
• Pred pošiljanjem izdelka se posvetujte z osebo, ki je posebej usposobljena za nevarne snovi. Upoštevajte vse veljavne nacionalne predpise.
• Ob vstavljanju baterije v paket prelepite izpostavljene kontakte. Baterijo vstavite v paket tako, da se ne more premikati.
• Pri skladiščenju ali prevozu vedno odstranite baterijo.
• Baterijo in polnilnik baterije hranite v suhem prostoru, kjer ni vlage in zmrzali.
• Baterijske ne shranjujte v prostoru, v katerem je lahko prisotna statična elektrika. Baterije ne shranjujte v kovinski škatli.
• Baterijo shranite v prostor s temperaturami med 5 in 25 °C (41–77 °F), v katerem ne sme biti izpostavljena neposredni sončni svetlobi.
• Polnilnik baterije shranite v prostor s temperaturami med 5 in 45 °C (41–113 °F) tako, da ne bo izpostavljen neposredni sončni svetlobi.

• Polnilnik baterije uporabljajte samo v okolju s temperaturami od 5 do 40 °C (41–104 °F).

• Pred dolgotrajnejšim skladiščenjem mora biti baterija napolnjena med 30 % in 50 %.

• Polnilnik baterije shranite v zaprt in suh prostor.
• Med shranjevanjem baterija ne sme biti v bližini polnilnika. Otroci in druge nepooblaščene osebe se ne smejo dotikati opreme. Oprema mora biti shranjena v prostoru, ki ga je mogoče zakleniti.
• Pred dolgotrajnejšim skladiščenjem izdelek očistite in opravite popoln servis.
• Pred prevozom in skladiščenjem na izdelek namestite transportno zaščito, da preprečite telesne poškodbe ali škodo na izdelku.
  • Med prevozom varno pritrdite izdelek.

Odstranitev baterije, polnilnika baterije in izdelka

Simboli na izdelku ali njegovi embalaži opozarjajo, da izdelka ne smete obravnavati kot gospodinjskega odpadka. Treba ga je reciklirati v zbirnem centru za reciklažo električne in elektronske opreme. Tako se pomaga preprečiti škodovanje okolju in ogrožanje zdravja ljudi.

Za več informacij o recikliranju svojega izdelka se obrnite na lokalne oblasti, službo za gospodinjske odpadke ali prodajalca.

Tehnični podatki

Tehnični podatki

	325iR
Motor
Tip motorja Husqvarna e-torq BLDC
Hitrost pogonske gredi. Kosilna glava/rezilo, 1/min 5800
Širina rezanja, mm 420
Teža
Teža brez baterije, oprtnika in rezalnega priključka, kg 3,5
Emisije hrupa 73
Raven zvočne moči, izmerjena v dB (A) 93
Raven zvočne moči, zajamčena LWA dB (A) 96
Ravni hrupa 74
Nivo zvočnega tlaka pri uporabnikovem ušesu, izmerjen v skladu z IEC 62841-1:
Opremljeno s kosilno glavo (originalno), dB (A) 83
Ravni vibracij 75
Ravni vibracij pri ročajih, izmerjene v skladu s standardom IEC 62841-1, m/s2
Opremljeno s kosilno glavo (originalno), levo/desno, m/s2	2,4/1,7
Opremljeno z nožem za travo (originalnim), levo/desno, m/s2	2,1/1,5
Opomba: Za primerjavo ravni tresljajev pri izdelkih, ki delujejo na baterije in različna goriva, uporabite računal-nik za izračun tresljajev. https://www.husqvarna.com/uk/services-solutions/vibration-calculator/.

Homologirane baterije

Akumulatorska baterija	BLi 200 40-B220X
Vrsta Litij-ionska Litij-ionska
Zmogljivost akumulatorja v Ah 5,2 6
Akumulatorska baterija BLi 200 40-B220X
Nazivna napetost, V 36 36
Teža, kg (lb) 1,3 (2,9) 1,4 (3,1)

Odobreni polnilniki baterije

Polnilnik baterije QC330
Vhodna napetost, V 100–240
Frekvenca, Hz 50–60
Moč, W 330

Dodatki

Dodatki

Odobren pribor	Vrsta pribora Ščitnik rezalnega priključka, št. izdel-ka
Središčna odprtina v rezilih/nožih, premer 25,4 mm
Navoj pogonske gredi M10
Rezilo/nož za travo	Multi 255-3 (premer 255, 3 zobje) 536	17 43-01
	Za travo 255-4 (premer 255, 4 zobje)	536 17 43-01
Kosilna glava	T35, T35x (spiralna kosilna nitka Whisper s premerom 2,4–2,7 mm)	536 17 43-01
Podporna skleda Fiksirana

Izjava o skladnosti

Izjava EU o skladnosti

Mi, Husqvarna AB, SE--561 82 Huskvarna, Švedska, tel.: [phone], izjavljamo na lastno odgovornost, da je izdelek:

Opis Baterijska motorna	kosa/baterijski obrezovalnik trave
Znamka Husqvarna
Vrsta/model 325iR
Identifikacija Serijske številke od letnika 2023 dalje

v celoti skladen z naslednjimi direktivami in uredbami EU:

Direktiva/uredba Opis
2006/42/ES "o strojih"
2014/30/EMC o elektromagnetni združljivosti
2011/65/EU "o omejitv	uporabe določenih nevarnih snovi"
2000/14/EC o zunanjem hrupu

in so pri tem v veljavi naslednji standardi in/ali tehnične specifikacije: EN 62841-1:2015/AC:2015, EN 62841-4-4 (IEC 62841-4-4:2020), EN 61000-6-1:2007 (Immunity), EN 61000-6-3:2007/A1:2011/AC:2012 (Emission).

Družba RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden je izvedla prostovoljni tipski pregled v skladu s Prilogo IX k Direktivi 2006/42/ES. Št. potrdila: SEC/23/2580.

Družba Notified body: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden je tudi preverila skladnost z Dodatkom VI Direktive sveta 2000/14/ES.

Za informacije v zvezi z emisijami hrupa glejte poglavje Tehnični podatki na strani 451.

Huskvarna, 2022-12-01

Stefan Holmberg, direktor oddelka za raziskave in razvoj, tehnološko upravljanje, Husqvarna AB

Odgovorni za tehnično dokumentacijo

Sadržaj

Sklapanje opreme za rezanje
