Produkto tipas	Akumuliatorinė krūmapjovė / kraštapjovė
Prekės ženklas	Husqvarna
Modelis	325iR
Svoris (be akumuliatoriaus, be diržų, be pjovimo įrangos)	3,5 kg
Variklio tipas	Husqvarna e-torq BLDC (be šepetėlių)
Išėjimo veleno sūkiai (piktžolių pjovimo galvute / peiliu)	5800 aps./min.
Pjovimo plotis	420 mm
Maitinimas	Ličio jonų akumuliatorius 36 V
Suderinami akumuliatoriai	BLi200 (5,2 Ah) arba 40-B220X (6,0 Ah)
Įkroviklis	QC330, 100-240 V, 50-60 Hz, 330 W
Išmatuotas garso galios lygis	93 dB(A)
Garantuotas garso galios lygis	96 dB(A)
Garso slėgio lygis prie ausies (piktžolių pjovimo galvute)	83 dB(A)
Vibracija kairėje/dešinėje rankenoje (piktžolių pjovimo galvute)	2,4 / 1,7 m/s²
Vibracija kairėje/dešinėje rankenoje (velėnos peiliu)	2,1 / 1,5 m/s²
Pjovimo priedai	Piktžolių pjovimo galvutė T35/T35x, velėnos peilis Multi 255-3 arba Grass 255-4
Pjovimo priedo apsauga	Specialus apsauginis gaubtas (ref. 536 17 43-01)
Diržai	Diržai su greito atleidimo sistema
Sauga	Gaiduko blokavimas, įjungimo/išjungimo mygtukas, LED indikatoriai, automatinis išjungimas, diržų saugos jungiklis
Pagrindinės funkcijos	Greičio režimas (3 lygiai), laipsniškas paleidimas, automatinio išjungimo funkcija, saugos išjungimas užsikimšimo atveju
Priežiūra ir valymas	Valymas po naudojimo sausa šluoste, kampinės pavaros tepimas, peilių galandimas, pjovimo siūlo keitimas
Numatomas naudojimas	Lengvas žolės ir piktžolių pjovimas; nenaudoti sumedėjusių stiebų pjovimui

Dažnai užduodami klausimai - 325iR HUSQVARNA

Kaip paleisti Husqvarna 325iR krūmapjovę?

Paspauskite įjungimo/išjungimo mygtuką, kol užsidegs žalia LED lemputė. Tada naudokite galios gaiduką greičiui valdyti. Prieš naudodami įsitikinkite, kad akumuliatorius tinkamai įdėtas, o pjovimo įranga tvirtai pritvirtinta.

Kokį akumuliatorių naudoti su 325iR?

Naudokite tik Husqvarna BLi200 (5,2 Ah) arba 40-B220X (6,0 Ah) akumuliatorius, abu ličio jonų 36 V. Nenaudokite kitų modelių.

Kaip sureguliuoti diržus?

Užsidėkite diržus, sureguliuokite šonines juostas, kad svoris būtų tolygiai paskirstytas ant pečių. Produktas turi būti lygiagretus žemei, pjovimo priedas lengvai liečia žolę. Naudokite pakabinimo tašką subalansuoti. Avariniu atveju patraukite greitą atleidimą, kad išsilaisvintumėte.

Kaip pakeisti piktžolių pjovimo galvutės pjovimo siūlą?

Išimkite akumuliatorių. Atidarykite piktžolių pjovimo galvutę (modelis T35/T35x) ir išimkite ritę. Apvyniokite naują siūlą (∅ 2,4–2,7 mm, susuktas Whisper) sandariai ir tolygiai. Uždėkite galvutę atgal, sukdami prieš laikrodžio rodyklę. Patikrinkite siūlo pjovimo peilį ant gaubto.

Kokie pjovimo priedai tinka 325iR?

Patvirtinti priedai yra: piktžolių pjovimo galvutė T35/T35x (su pjovimo siūlu), velėnos peilis Multi 255-3 (3 dantys) arba Grass 255-4 (4 dantys). Visiems reikalinga pjovimo priedo apsauga ref. 536 17 43-01.

Kaip valyti ir prižiūrėti mašiną?

Po kiekvieno naudojimo nuvalykite gaminį sausa šluoste (be vandens). Variklio oro angas išvalykite suslėgtu oru. Kasdien tikrinkite varžtų ir veržlių priveržimą, pjovimo priedo būklę ir akumuliatoriaus jungčių švarumą. Kiekvieną savaitę tepkite kampinę pavarą specialiais Husqvarna tepalais.

Ką daryti, jei klaidos lemputė mirksi raudonai?

Tai rodo perkrovą (pvz., pjovimo priedas užstrigo). Išjunkite gaminį, išimkite akumuliatorių, išvalykite pjovimo priedą nuo šiukšlių. Jei problema išlieka, leiskite gaminiui atvėsti. Jei LED lemputė lieka nuolat raudona, kreipkitės į specializuotą servisą.

Kaip transportuoti ir laikyti akumuliatorių?

Visada išimkite akumuliatorių. Laikykite sausoje vietoje 5–25 °C temperatūroje, apsaugotoje nuo šalčio ir saulės. Transportuodami izoliuokite kontaktus lipnia juostele ir įdėkite akumuliatorių į sandarią pakuotę. Nelaikykite akumuliatoriaus metalinėje dėžutėje ar šalia metalinių daiktų.

Kokios yra svarbios saugos instrukcijos?

Visada dėvėkite patvirtintas akių ir ausų apsaugos priemones, pirštines, apsauginius batus ir ilgas kelnes. Laikykite vaikus ir gyvūnus toliau nei 15 metrų. Nedirbkite lyjant ar per perkūniją. Niekada nenaudokite gaminio be pjovimo priedo apsaugos. Prieš atlikdami bet kokią priežiūrą, išjunkite gaminį ir išimkite akumuliatorių.

Koks yra 325iR pjovimo plotis?

Pjovimo plotis yra 420 mm (42 cm). Tai leidžia greitai apdoroti didelį plotą, tinka vidutinio dydžio sodams.

NAUDOJIMO INSTRUKCIJA 325iR HUSQVARNA

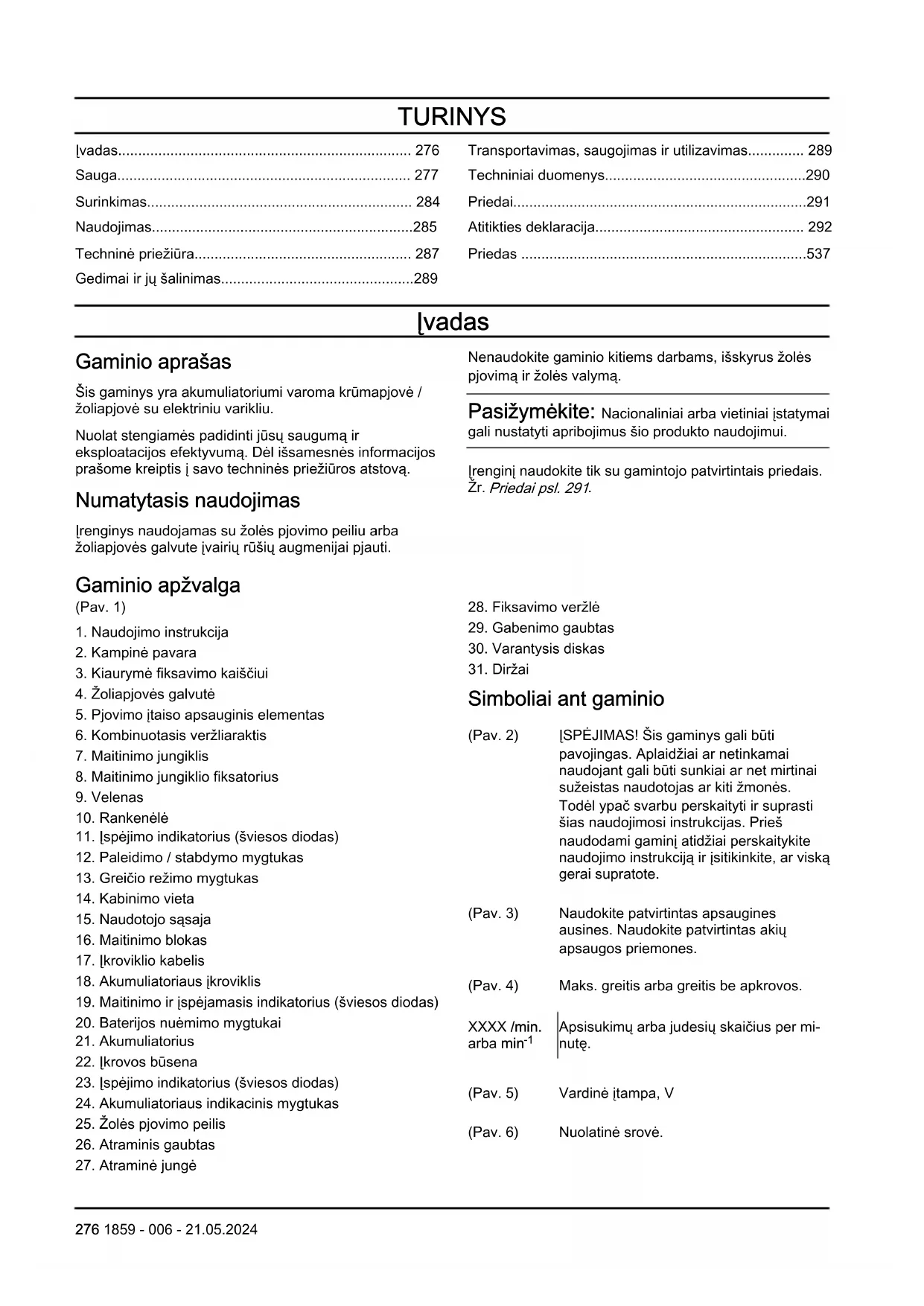

LT Operatoriaus vadovas 276-292

lvadas.... 276
Sauga.... 277
Surinkimas.... 284
Naudojimas....285
Techninė priežiūra.... 287
Gedimai ir jų šalinimas....289

Transportavimas, saugojimas ir utilizavimas.... 289
Techniniai duomenys....290
Priedai....291
Atitikties deklaracija.... 292
Priedas ....537

lvadas

Gaminio aprašas

Šis gaminys yra akumuliatoriumi varoma krūmapjovė / žoliapjovė su elektriniu varikliu.

Nuolat stengiamės padidinti jūsu saugumą ir eksploatacijos efektyvumą. Dėl išsamesnės informacijos prašome kreiptis i savo techninės priežiūros atstovą.

Numatytasis naudojimas

Irenginys naudojamas su žolės pjovimo peiliu arba žoliapjovės galvute įvairių rūšių augmenijai pjauti.

Gaminio apžvalga

(Pav. 1)

1. Naudojimo instrukcija
2. Kampinė pavara
3. Kiaurymė fiksavimo kaiščiui
4. Žoliapjovės galvutė
5. Pjovimo įtaiso apsauginis elementas
6. Kombinuotasis veržliaraktis
7. Maitinimo jungiklis
8. Maitinimo jungiklio fiksatorius
9. Velenas
10. Rankenèlè
11. [spėjimo indikatorius (šviesos diodas)
12. Paleidimo / stabdymo mygtukas
13. Greičio režimo mygtukas
14. Kabinimo vieta
15. Naudotojo sąsaja
16. Maitinimo blokas
17. lkroviklio kabelis
18. Akumuliatoriaus jkroviklis
19. Baterijos nuémimo mygtukai
20. Akumuliatorius
21. lkrovos būsena
22. [spėjimo indikatorius (šviesos diodas)
23. Akumuliatoriaus indikacinis mygtukas
24. Žolės pjovimo peilis
25. Atraminis gaubtas

26. Atraminé jungè

27. Maitinimo ir įspėjamasis indikatorius (šviesos diodas)

Nenaudokite gaminio kitiems darbams, išskyrus žolės pjovimą ir žolės valymą.

Pasižymėkite: Nacionaliniai arba vietiniai įstatymai gali nustatyti apribojimus šio produkto naudojimui.

Irenginį naudokite tik su gamintojo patvirtintais priedais. Žr. Priedai psl. 291.

1. Fiksavimo veržlé
2. Gabenimo gaubtas
3. Varantysis diskas
4. Diržai

Simboliai ant gaminio

(Pav. 2) |SPÉJIMAS! Šis gaminys gali būti pavojingas. Aplaidžiai ar netinkamai naudojant gali būti sunkiai ar net mirtinai sužeistas naudotojas ar kiti žmonės. Todėl ypač svarbu perskaityti ir suprasti šias naudojimosi instrukcijas. Prieš naudodami gaminį atidžiai perskaitykite naudojimo instrukciją ir įsitikinkite, ar viską gerai supratote.
(Pav. 3) Naudokite patvirtintas apsaugines ausines. Naudokite patvirtintas akių apsaugos priemones.
(Pav. 4) Maks. greitis arba greitis be apkrovos.
XXXX /min. Apsisukimų arba judesių skaičius per minutę. arba min ^-1
(Pav. 5) Vardinė įtampa, V
(Pav. 6) Nuolatinė srovė.

(Pav. 7) Šis gaminys atitinka taikomas EB direktyvas.

(Pav. 8) Šis gaminys atitinka taikytinų JK reglamentų nuostatas.

(Pav. 9) Naudokite patvirtintas apsaugines pirštines.

(Pav. 10) Avėkite patvarius, neslystančius batus.

(Pav. 12) Ant produkto ar ant jo pakuotės pateikti simboliai rodo, kad šio gaminio negalima išmesti kartu su buitinėmis atliekomis. Šį produktą reikia atiduoti į tinkamą perdirbimo įstaigą.

(Pav. 13) Itaisas gali stipriai išsviesti objektus, kurie gali atšokti atgal. ir sunkiai sužaloti akis, jeigu nenaudojate rekomenduojamos saugos irangos.

(Pav. 14) Prieš atlikdami techninę apžiūrą atjunkite akumuliatorių.

(Pav. 15) Irenginys apsaugotas nuo vandens purslu.

(Pav. 16) Jokia kūno dalimi nesilieskite prie įkaitusių paviršių.

(Pav. 17) Triukšmo emisijos i aplinką ženklinimas atitinka ES ir JK direktyvas bei reglamentus ir Naujojo Pietų Velso įstatymą „2017 m. aplinkos apsaugos

(triukšmo kontrolės) reglamentas“.

Gaminio garantuotasis garso galios lygis nurodytas Techniniai duomenys psl. 290.

yyyywwxxxx

Nominalių parametru plokš- telėje nurodytas serijos nu- meris. yyyy yra pagami- imo metai, ww yra pagami- nimo savaitė, o xxxx yra ei- lės numeris.

(Pav. 18)

Naudotojas turi stebėti, kad nei žmonės, nei gyvūnai neprisiartintų arčiau kaip 15 metrų atstumu. Jeigu toje pačioje vietoje dirba keli naudotojai, tarp jų reikia išlaikyti ne mažesnį kaip 15 m atstumą.

Pasižymėkite: Kiti ant gaminio pateikti simboliai (lipdukai) nurodo kitų komercinių teritorijų sertifikavimo reikalavimus.

Produkto pažeidimai

Mes neatsakome už mūsų gaminio sugadinimą, jei:

• gaminys netinkamai suremontuotas;

- gaminys suremontuotas naudojant kito gamintojo arba gamintojo nepatvirtintas dalis;

- gaminys turi kito gamintojo arba gamintojo nepatvirtinta prieda;

- gaminys suremontuotas ne patvirtintame techninės priežiūros centre arba jį suremontavo ne patvirtintas atstovas.

Sauga

Saugos ženklų reikšmės

Įspėjimai, perspėjimai ir pastabos yra skirtos atkreipti dėmesį i ypač svarbias vadovo dalis.

PERSPEJIMAS: Naudojamas, kai naudotojui ar šalia esantiems asmenims kyla mirtino arba sunkaus sužeidimo pavojus arba, jei nesilaikoma vadove pateiktų nurodymų.

PASTABA: Naudojamas, kai kyla pavojus sugadinti gamini, kitas medžiagas arba padaryti žalą aplinkai, jei nesilaikoma vadove pateiktų nurodymų.

Pasižymėkite: Naudojamas papildomai informacijai apie konkrečią situaciją pateikti.

Bendrieji elektrinių įrankių saugos nurodymai

PERSPĖJIMAS: Perskaitykite visus saugos įspėjimus, instrukcijas, iliustracijas ir specifikacijas, pateikiamas su šiuo gaminiu. Nesilaikydami toliau nurodytų instrukcijų galite sukelti gaisrą, gauti elektros smūgį ir (ar) rimtai susižeisti.

- Išsaugokite visus saugos nurodymus ir instrukcijas ateičiai. Terminas „gaminys“ įspėjimuose reiškia iš elektros tinklo maitinamą (laidinį) gaminį arba akumuliatorinį (belaidį) gaminį.

Sauga darbo zonoje

• Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga ar neapšviesta darbo zona gali būti nelaimingo atsitikimo priežastis.
• Nenaudokite gaminio sprogiose aplinkose, pavyzdžiui, ten, kur yra degių skysčių, dujų arba dulkių. Gaminiiui veikiant gali kilti kibirkščių, kurios gali uždegti dulkes ar garus.
• Naudodami gaminj užtikrinkite, kad vaikai ir kiti asmenys laikytusi atokiau nuo gaminio. Jei kas nors atitrauks jūsų dėmesį, galite nesuvaldyti prietaiso.

Elektrosauga

• Gaminio kištukas turi atitikti elektros lizdą. Niekada nebandykite kokiu nors būdu perdaryti kištuko. Jei naudojate ižemintus gaminius, nenaudokite jokių kištukų adapterių. Jeigu kištukai nėra perdaryti ir atitinka elektros lizdus, elektros smūgio pavojus yra mažesnis.
• Nesilieskite prie elektros laidininkų paviršių, pavyzdžiui, vamzdžių, radiatorių, viryklių ir šaldytuvų. Jei kūnas taps elektros laidininku, iškyla elektros smūgio pavojus.
• Nelaikykite gaminių lietuje arba drėgnoje aplinkoje. ľ gaminių patekęs vanduo padidina elektros smūgio pavojų.
• Tinkamai naudokite laidą. Niekada neneškite gaminio laikydami už laido, netraukite jo ir nebandykite traukdami laidą ištraukti kištuką. Laikykite laidą atokiai nuo šilumos šaltinių, tepalų, aštrių briaunų ar judančių dalių. Dėl pažeistų arba susipainiojusių laidų padidėja elektros smūgio rizika.
• Jei gamini naudojate lauke, naudokite lauke skirtą naudoti ilgintuvą. Naudojant lauke skirtą naudoti ilgintuvą, sumažėja elektros smūgio rizika.
• Jeigu gaminį būtina naudoti drėgnoje aplinkoje, naudokite liekamosios srovės įtaisu (LSĮ) apsaugotą maitinimo šaltinį. Naudojant LSĮ, sumažėja elektros smūgio pavojus.

Asmens sauga

• Naudodami gaminį būkite budrūs, stebėkite savo veiksmus ir vadovaukitės sveiku protu. Nenaudokite gaminio, jei esate pavargę, apsvaigę nuo narkotikų, alkoholio arba vaistų. Dirbant su gaminiu netgi akimirksnis neatidumo gali būti sunkaus sužeidimo priežastis.
• Naudokite asmenines apsaugines priemones. Visuomet užsidėkite akių apsaugos priemones. Dėl atitinkamomis sąlygomis naudojamų apsauginių priemonių, pavyzdžiui, respiratorių, neslystančių apsauginių batų, šalmo arba apsauginių ausinių, sumažėja sužeidimų rizika.
• Saugokitės atsitiktinio įsijungimo. Prieš prijungdami įrenginį prie maitinimo šaltinio ir (arba) akumuliatorių bloko, paimdami arba nešdami įrenginį, įsitikinkite, kad jungiklis yra išjungimo padėtyje. Jei nešite gaminį laikydami pirštą ant jungiklio ar prijungsite

ji prie maitinimo šaltinio, kai jungiklis yra jjungimo padėtyje, gali įvykti nelaimingas atsitikimas.

• Prieš ijungdami gaminį, pašalinkite iš jo visus reguliavimo raktus ar veržliarakčius. Besisukančiose gaminio dalyse paliktas veržliaraktis arba raktas gali sužeisti.
• Neužsimokite per plačiai. Visada tvirtai stovėkite ant koju ir laikykite pusiausvyrą. Tik taip galėsite suvaldyti elektrinį įrankį iškilus netikėtoms aplinkybėms.
• Apsirenkite tinkamai. Niekada nedėvėkite palaidų drabužių ar papuošalų. Nelaikykite plaukų ir drabužių arti judančių dalių. Palaidi drabužiai, papuošalai arba ilgi plaukai gali įkliūti į judančias dalis.
• Jeigu naudojate įtaisus, skirtus dulkių surinkimo įrenginiams prijungti, įsitikinkite, kad jie tinkamai prijungti ir naudojami. Naudojant dulkių surinkimo įrenginius, sumažėja su dulkėmis susijusių pavojų rizika.
• lgudę naudotis įrankiais ir prie jų pripratę nenustokite paisyti įrankių saugos principų. Neatidžiai veikiant per sekundės dalis galima patirti sunkių sužalojimų.

Gaminio naudojimas ir priežiūra

• Dirbdami su gaminiu nenaudokite jėgos. Naudokite savo darbui tinkamą gaminį. Su tinkamu elektriniu įrankiu dirbsite geriau ir saugiau srityje, kuriai jis buvo suprojektuotas.
• Jeigu paspaudus jungiklj gaminys nejsijungia arba neišsijungia, nenaudokite jo. Gaminys, kurio nepavyksta valdyti jungikliu, kelia pavojų ir turi būti pataisytas.
• Prieš reguliuodami gaminj, keisdami priedus arba padėdami saugoti gaminius, ištraukite maitinimo laido kištuką iš elektros maitinimo šaltinio ir (arba) išimkite akumuliatorių bloką iš gaminio, jei įmanoma. Šios atsargumo priemonės mažina pavoju, jog elektrinis įrankis įsijungs netyčia.
• Nenaudoamus gaminius laikykite vaikams nepasiekiamoje vietoje ir neleiskite naudoti gaminio asmenims, kurie nemoka juo naudotis arba néra susipažinę su šiomis instrukcijomis. Nekvalifikuotų naudotojų rankose gaminiai yra pavojingi.
• Prižiūrėkite gaminius ir jų priedus. Patikrinkite, ar sureguliuotos ir nestringa judančios dalys, ar nėra sulūžusių dalių ir kitų veiksnių, kurie gali daryti įtaką gaminio veikimui. Jei gaminys sugedęs, prieš naudodami jį sutaisykite. Daug nelaimingų atsitikimų atsitinka del netinkamos elektrinių įrankių priežiūros.
• Pjovimo įrankiai turi būti pagaląsti ir švarūs. Tinkamai prižiūrėti pjovimo įrankiai su aštriomis pjovimo briaunomis rečiau užstringa ir juos paprasčiau valdyti.
• Gaminj, priedus, antgalius ir pan. naudokite taip, kaip nurodyta šiose instrukcijose, atsižvelgdami i darbo sąlygas ir atliekamą darbą. Naudodami gaminj ne pagal paskirtį, galite sukelti pavojų.
• Rankenos ir laikomieji paviršiai visuomet turi būti sausi ir švarūs (neištepti alyva ar tepalais). Slidžios

rankenos ir laikymosi paviršiai neleidžia saugiai valdyti ir kontroliuoti netikėtose situacijose.

Akumuliatorinių įrankių naudojimas ir priežiūra

• Akumuliatorius kraukite tik gamintojo nurodytu jkrovikliu. [kroviklis, tinkamas vienam akumuliatorių blokui, gali sukelti gaisro pavojų, naudojamas kitam akumuliatorių blokui jkrauti.
  • Gaminius naudokite tik su jiems skirtais akumuliatorių blokais. Naudojant bet kokį kitą akumuliatorių bloką kyla sužeidimo ir gaisro pavojus.
• Nenaudojamą akumuliatorių bloką laikykite toliau nuo metalinių daiktų, galinčių sukurti jungtį tarp gnybtų, pavyzdžiui sąvaržėlių, monetų, raktų, vinių, varžtų ir kitų smulkių metalinių daiktų. Trumpai sujungus akumuliatoriaus gnybtus gali kilti gaisras arba galite nudegti.
• Esant nepalankioms sąlygoms, iš akumuliatoriaus gali imti tekėti skystis. Nelieskite jo. Ant odos netyčia patekusį skystį nuplaukite vandeniu. Skysčiui patekus į akis kreipkitės medicininės pagalbos. Iš akumuliatoriaus ištekėjęs skystis gali sudirginti arba nudeginti.
• Nenaudokite pažeisto arba modifikuoto akumuliatorių bloko arba įrankio. Naudojant pažeistus ar modifikuotus akumuliatorius, jų veikimas gali būti neprognozuojamas ir jie gali sukelti gaisrą, sprogimą ar sužaloti.
• Saugokite akumuliatorių bloką arba įrankį nuo ugnies ir didelės temperatūros. Sąlytis su ugnimi arba 130 °C (265 °F) temperatūra gali sukelti sprogimą.
• Laikykitės visų įkrovimo nurodymų ir neįkraukite akumuliatorių bloko ar įrankio, esant nurodytame diapazone neišsitenkančiai temperatūrai. Netinkamai įkraunant arba esant nurodytame diapazone neišsitenkančiai temperatūrai gali būti pažeistas akumuliatorius ir padidėti gaisro tikimybė.

Techninė priežiūra

• Taisykite savo elektrinį įrankį tiktai pas kvalifikuotą personalą ir tiktai su originaliomis atsarginėmis dalimis. Tai užtikrina, kad elektrinis įrankis išliks saugus.
• Niekada neapžiūrinėkite pažeistų akumuliatorių blokų. Akumuliatorių blokų techninę priežiūrą gali atlikti tik gamintojas arba įgalioti paslaugų teikėjai.

Žoliapjovės, krūmapjovės ir krūmapjovės pjūklo saugos įspėjimai

• Nenaudokite įrenginio blogomis oro sąlygomis, ypač jei yra žaibo pavojus. Taip sumažinsite pavojų būti nutrenktiems žaibo.
• Kruopščiai apžiūrėkite plotą, kuriame bus naudojamas įrenginys, ar nėra laukinių gyvūnų. Veikiantis įrenginys gali juos sužeisti.

• Nuodugniai patikrinkite vietą, kur bus naudojamas jrenginys, ir pašalinkite akmenis, pagalius, laidus, kaulus ir kitus pašalinius objektus. Išsviedžiami daiktai gali sužaloti.

• Prieš naudodami įrenginį visada patikrinkite, ar pjaustytuvas arba peilis ir pjaustytuvo arba peilio agregatas nepažeisti. Dėl apgadintų dalių didėja sužeidimo pavojus.

• Vadovaukitės priedų keitimo instrukcijomis. Netinkamai priveržus peilio tvirtinimo veržles ar varžtus peilis gali būti sugadintas arba jis gali nukristi.
• Vardinis pjaustytuvo sukimosi greitis turi būti lygus bent jau maksimaliam sukimosi greičiui, nurodytam ant įrenginio. Didesniu nei vardiniu sukimosi greičiu besisukantys pjaustytuvai gali sulūžti ir išlėkti į šalis.
• Devėkite akių, ausų, galvos ir rankų apsaugos priemones. Tinkamos apsaugos priemonės sumažina sužeidimo pavojų skriejant atplaišoms ar atsitiktinio prisilietimo prie pjovimo lynelio ar peilio pavojų.
• Naudodami jrenginj visada avėkite apsauginę avalynę. Nenaudokite gaminio basi arba avėdami atvirą avalynę. Taip sumažinsite pavojų susižeisti kojas dėl sąlyčio su judančiu pjaustytuvu, lyneliu ar peiliu.
• Dirbdami su įrenginiu visada mūvėkite ilgas kelnes. Dirbant atidengta oda, didėja tikimybė susižeisti dėl išsviedžiamų objektų.
• Naudojant jrenginį pašaliniai asmenys turi laikytis atokiau. Išmetamos nuopjovos gali sunkiai sužeisti.
• Naudodami jrenginj visada darbus atlikite dviem rankomis. [renginj laikykite abiem rankomis, kad neprarastumete jo kontrolès.
• lrenginj laikykite tik už izoliuoto rankenų paviršiaus, nes pjovimo lynelis arba peilis gali priliesti paslėptus laidus. Pjovimo lyneliui ar peiliams palietus laidą, kuriuo teka elektros srovė, įtampa gali pasiekti atviras įrenginio metalines dalis, todėl operatorius gali patirti elektros smūgį.
• Visada tvirtai stovėkite ant kojų, o darbus įrenginiu atlikite tik stovėdami ant žemės. Stovėdami ant slidžių ar nestabilių paviršių galite prarasti pusiausvyrą arba nesuvaldyti įrenginio.
• Nenaudokite įrenginio ant pernelyg stačių šlaitų. Tokiu būdu sumažės pavojus nesuvaldyti įrenginio, paslysti ir nugriūti, tad išvengsite sužalojimų.
• Dirbdami šlaituose visada įsitikinkite, kad tvirtai stovite, šlaitu visada kilkite horizontaliai, niekada nedirbkite judėdami aukštyn ir žemyn, būkite ypač atsargūs keisdami judėjimo kryptį. Tokiu būdu sumažės pavojus nesuvaldyti įrenginio, paslysti ir nugriūti, tad išvengsite sužalojimu.
• Atlikdami darbus jrenginiu visas kūno dalis saugokite nuo pjaustytuvo, lynelio ar peilio. Prieš paleisdami jrenginį įsitikinkite, kad pjaustytuvas, lynelis ar peilis prie nieko nesiliečia. Dirbant jrenginiu netgi akimirksnis neatidumo gali būti sunkaus susižalojimo ar kitų žmonių sužalojimo priežastis.

• Nenaudokite įrenginio aukštyje virš juosmens. Taip išvengsite netyčinio pjaustytuvo ar peilio prisilietimo ir geriau valdysite įrenginį netikėtomis aplinkybėmis.

• Pjaudami įtemptus krūmus ar jaunus medelius saugokitės, kad jie neatšoktų atgal. Atsileidus medžio pluošto įtampai, įtemptas krūmas ar medelis gali atsitrenkti į naudotoją ir (arba) išmušti įrenginį iš rankų.

• Ypač atsargiai pjaukite krūmus ir jaunus medelius. Peilis gali įstrigti plonuose kamienuose ir atšokti į jus arba išversti iš koju.
• Išlaikykite jrenginio kontrolę ir nesilieskite prie pjaustytuvų, lynelių ar peilių bei kitų pavojingų judančių dalių, jei jos visa dar juda. Taip sumažės pavojus susižaloti dėl judančių dalių.
• Valydami užstrigusią medžiagą ar atlikdami gaminio techninę priežiūrą įsitikinkite, kad maitinimo jungiklis išjungtas, o akumuliatoriaus blokas išimtas. Netikėtai įsijungus įrenginiui, kai valoma užstrigusi medžiaga arba atliekama techninė priežiūra, galima sunkiai susižeisti.
• Nešti galima tik išjungta irenginį ir laikant jį kuo toliau nuo kūno. Jei irenginys naudojamas tinkamai, sumažėja netyčinio sąlyčio su besisukančiu pjaustytuvu, lyneliu ar peiliu galimybė.
• [renginj transportuodami ar sandėliuodami ant metalinių peilių visada uždėkite gaubtą. Tinkamai naudojant [renginj sumažėja pavojus atsitiktinai prisiliesti prie besisukančio peilio.
• Naudokite tik gamintojo nurodytus pjaustytuvus, lynelius, pjovimo galvutes ir peilius. Dėl netinkamų atsarginių dalių kyla pavojus įrenginį sugadinti ir susižeisti.
• Valydami užstrigusią medžiagą ar atlikdami gaminio techninę priežiūrą įsitikinkite, kad maitinimo jungiklis išjungtas, o akumuliatoriaus blokas išimtas.Netikėtai įsijungus įrenginiui, kai valoma užstrigusi medžiaga arba atliekama techninė priežiūra, galima sunkiai susižeisti.

Kita pagrindinė saugos informacija

• Išjunkite gamini prieš perkeldami jì į kitą vietą. Perduodami gamini kitam asmeniui visuomet nuimkite akumuliatorių.
• Jokiu būdu nedėkite gaminio ant žemės, jei jis nėra išjungtas ir nenuimtas akumuliatorius. Nepalikite gaminio be priežiūros, kai jis ijungtas.
• Išjungus gaminį pjovimo prietaisas sustoja ne iš karto.
• Prieš naudodami gaminj po bet kokio sutrenkimo, patikrinkite, ar nėra nusidėvėjimo ar pažeidimo požymių ir, jei reikia, pataisykite.
• Jei naudojant gamini į pjovimo įtaisą patenka objektų ir jie stringa, sustabdykite ir išjunkite gamini. Įsitikinkite, kad pjovimo įtaisas visiškai sustojo. Prieš valydami, apžiūrėdami ar taisydami gamini ir (arba) pjovimo įtaisą, nuimkite akumuliatorių.

• Prieš darbą atlikite produkto patikrą. Žr. Gaminio apsauginės priemonės psl. 282 ir Techninė priežiūra psl. 287. Sugadinto produkto nenaudokite. Atlikite šiame vadove nurodytas saugos patikras, techninės priežiūros ir aptarnavimo procedūras.

• Netvarkingas ar sugedęs pjovimo įtaisas gali padidinti nelaimingų atsitikimų kilimo riziką.

• Patikrinkite, ar pavara švari ir joje nėra įtrūkių. Nuo pavaros šepečiu nuvalykite žoles ir lapus. Kai būtina, reikia mūvėti pirštines.
• Ventiliacijos angas visuomet saugokite nuo šiukšlių.
• Patikrinkite, ar žoliapjovės galvutė gerai pritvirtinta prie žoliapjovės.
• Prieš ijungiant aparatą būtina sumontuoti visus dangčius, apsaugas ir rankenas.
• Patikrinkite, ar gaminys nepriekaištingos darbinės būklės. Patikrinkite, ar visos veržlės ir varžtai yra priveržti.
• Patikrinkite, ar žoliapjovės galvutė ir žoliapjovės apsauginis skydas nėra pažeisti ar įtrūkę. Pakeiskite žoliapjovės galvutę ar žoliapjovės apsauginį elementą, jei jie yra deformuoti ar įtrūkę. Ant pjovimo įtaiso visada tvirtinkite tik rekomenduojamą apsauginį skydą. Žr. Priedai psl. 291.
• Šis gaminys gali būti pavojingas, jei būsite neatsargūs arba gaminį naudosite netinkamai. Šis gaminys gali rimtai sužeisti arba pražudyti operatorių arba aplinkinius.
• Šis prietaisas neskirtas naudoti asmenims (tarp jų ir vaikams) su ribotais fiziniais, jutiminiais ar protiniais gebėjimais, neturinčiais patirties ar žinių, nebent asmuo, atsakingas už jų saugą, pateikė atitinkamas instrukcijas. Žiūrėkite, kad su prietaisu nežaistų vaikai.
• Niekada neleiskite vaikams naudoti jrenginj ar būti arti jo. Kadangi jrenginj užvesti labai paprasta, neprižiūrimi vaikai gali lengvai tai padaryti. Tai reiškia, kad iškyla pavojus sunkiai susižeisti. Todėl, kai neprižiūrite jrenginio, visuomet nuimkite bateriją.
• Niekuomet neleiskite vaikams ar kitiems asmenims, neapmokytiems naudotis gaminiu ir / arba akumuliatoriumi, jais naudotis ar atlikti techninę priežiūrą.
• Irangą laikykite rakinamoje patalpoje, kur jos nepasieks vaikai ir pašaliniai asmenys.
• Rankas ir pėdas visuomet laikykite atokiau nuo pjovimo srities, ypač ijungdami variklj.
• Išjunge gaminį, rankas ir pėdas laikykite atokiai nuo pjovimo įtaiso, kol jis visiškai sustoja.
• Kai įrenginys įjungtas arba sukantis pjovimo įtaisui patys nemėginkite ir kitiems asmenims neleiskite pašalinti nupjautos medžiagos, nes galima sunkiai susižeisti.
• Atminkite, kad Jūs, operatorius, atsakote už tai, kad nekiltų pavojus žmonėms ir jų nuosavybei.
• Be gamintojo leidimo jokiu atveju negalima keisti originalios gaminio konstrukcijos. Būtinai naudokite originalias atsargines dalis. Nesuderinti konstrukcijos pakeitimai bei nepritaikytos detalės gali sukelti rimtus kūno sužalojimus ir net mirtį. Žalai, patirtai dėl neįgaliotų priedų ar atsarginių dalių naudojimo, gali būti netaikoma garantija.

- Su gaminiu galite naudoti tik rekomenduojamus pjovimo įtaisus, kurie nurodyti skyriuje „Priedai“. Žr. Priedai psl. 291.

- Niekada nenaudokite gaminio, kurio konstrukcija yra pakeista ir neatitinka gamyklinių standartų.

- Niekada nenaudokite techniškai netvarkingo gaminio. Vykdykite šioje instrukcijoje nurodytas tikrinimo, techninės priežiūros ir remonto procedūras. Kai kuriuos techninės priežiūros darbus gali atlikti tik apmokyti ir kvalifikuoti specialistai. Žiūrėkite nurodymus, pateikiamus skyriuje „Techninė priežiūra“.

- Darbas blogu oru vargina ir dažnai padidina pavojaus riziką. Dėl didesnio pavojaus, nerekomenduojama naudoti įrenginio labai blogu oru, pavyzdžiui, kai yra didelis rūkas, smarkus lietus, stiprus vėjas, didelis šaltis, žaibo pavojus ir pan.

- Niekada nedirbkite stovėdami ant kopėčių, suoliuko ar kito netvirtai pakelto pagrindo.

- Išjungtus prietaisus laikykite patalpoje – nenaudojami prietaisai turi būti laikomi patalpoje.

- Nejmanoma numatyti visų situaciju, kurios gali iškilti. Visada elkitės atsargiai ir vadovaukitės sveiku protu. Neapsiimkite atlikti darbų, kuriems nesate pakankamai kvalifikuotas. Jeigu perskaitę šią instrukciją vis dar nesate tikri, kaip naudoti įrenginį, pasitarkite su tai išmanančiu asmeniu.

- Užtikrinkite, kad dirbant prie jūsų arčiau nei 15 metrų neprisiartintų žmonės ar gyvūnai. Kai vienoje vietoje šiais įrenginiais dirba keli asmenys, tarp jų turi būti išlaikomas mažiausiai 15 m saugus atstumas. Priešingu atveju iškyla pavojus sunkiai susižeisti. Kam nors priartėjus, nedelsdami sustabdykite gaminį. Jokiu būdu nesisukinėkite su gaminiu prieš tai nejsitikinę, kad už jūsų nieko nėra.

- Pasirūpinkite, kad žmonės, gyvūnai ar kiti objektai nepaveiktų jūsų gaminio valdymo arba neprisiliestų prie pjovimo įtaiso arba ant jų nenukristų pjovimo įtaiso sviesti palaidi objektai. Jokiu būdu nenaudokite gaminio, jei nelaimės atveju nebūtų galimybės iškviesti pagalbą.

- lsitikinkite, kad galite saugiai judèti ir stovéti. Apžiūrėkite, ar jūsų darbo vietoje nėra kliūčių (išsikišusių šaknų, akmenų, šakų, griovių ir pan.), kurios trukdytų, jei kartais reikėtų atlikti staigesnį judesį. Būkite labai atsargūs dirbdami ant šlaitų.

- Eikite, niekada neběkite.

- Patikrinkite darbo zoną. Pašalinkite visus palaidus objektus, pavyzdžiui, akmenis, stiklo šukes, vinis, plieninę vielą, virvės galiukus ir pan., kurie gali būti išsviedžiami į orą arba apsivynioti aplink pjovimo įtaisą ar jo apsauginį skydą.

- Saugokitės šakų nuolaužų, kurios pjaunant gali būti išsviedžiamos. Nepjaukite per arti žemės vietose, kur gali būti išsviedžiami į orą akmenys ir kiti objektai.

- Pasirūpinkite, kad prie pjovimo įtaiso nesiliestų drabužiai ar kūno dalys, kai gaminys yra jungtas. Gaminį laikykite žemiau juosmens.

• Saugokitės į orą išsviedžiamų objektų. Būtinai dévėkite patvirtintus apsauginius akinius. Niekada nesilenkite virš pjovimo įtaiso apsaugos. ľ orą išsviedžiami akmenys, šiukšlės ir pan. gali pakliūti į akis ir sukelti apakimą arba sunkiai sužeisti.
• Jei dévite apsaugines ausines, būkite atidūs, kad išgirstumėte galimus įspėjamuosius signalus ar šūksnius. Gaminiui sustojus, būtinai nusiimkite apsaugines ausines.
• Jei pasireiškia nepageidaujamos vibracijos, išvyniokite papildomai lyno, taip nustatydami tinkamą jo ilgį, kad vibracijos liautųsi.
• Jeigu gaminys pradeda nejprastai vibruoti, sustabdykite jì ir nuimkite akumuliatorių.
• Pernelyg stipri ar ilgai trunkanti vibracija gali pakenkti asmenų, kurių silpna kraujo apytaka, kraujo apytakai ir nervų sistemai. Pajutę pernelyg stiprios ar ilgai trukusios vibracijos sukeltus simptomus, kreipkitės į gydytoją. Simptomai yra sustingimas, jutimo praradimas, dilgčiojimas, badymas, skausmas, silpnumas, odos spalvos ir būklės pakitimas. Šie simptomai dažniausiai pasireiškia pirštuose, plaštakose ir riešuose.
• Gaminj visada laikykite abiem rankomis. Gaminj laikykite dešinėje kūno pusėje.

Peilių atmetimo priežastys ir susiję įspėjimai

• Peilio atmetimas – staigus gaminio judesys i šoną, pirmyn arba atgal, kuris atsiranda, kai peiliai užstringa arba užkliūva už objekto, pavyzdžiui, medelio ar kelmo. Jis gali būti pakankamai stiprus, kad nustumtų gaminį ir (arba) operatorių bet kuria kryptimi, ir operatorius gali gaminio nesuvaldyti. Peilio atmetimo ir susijusių pavojų galima išvengti imantis toliau nurodytų atitinkamų atsargumo priemonių.
• Visada įrenginį tvirtai suimkite abiem rankomis ir laikykite rankas taip, kad atlaikytumėte peilio atmetimo efektą. Jūsų kūnas turi būti kairėje įrenginio pusėje. Peilio atmetimas gali padidinti susižalojimo pavojų, nes įrenginys gali netikėtai pajudėti. Operatorius peilio atmetimą gali suvaldyti, jei imsis tinkamų atsargumo priemonių.
• Jei peilis užstrigo ar dėl kokios nors priežasties pjovimą norite nutraukti, išjunkite įrenginį ir laikykite jį nejudindami, kol peilis visiškai sustos. Jei peilis stringa, peiliui besisukant niekada nebandykite įrenginio ištraukti arba traukti įrenginio atgal, nes peilis gali būti atmestas. Išsiaiškinkite peilio strigimo priežastį ir imkitės ištaisomųjų veiksmų jai pašalinti.
• Nenaudokite atšipusių ar sugadintų peilių. Atšipę ar sugadinti peiliai padidina užsikirtimo ar strigimo pavojų pjovimo metu, todėl peilis gali būti atmestas.
• Visada pasirūpinkite tinkamu pjaunamos medžiagos matomumu. Atšokimo tikimybė didesnė ten, kur sunku matyti pjaunamą medžiagą.
• Jei dirbant jrenginiu prie jūsų prieina kitas žmogus, jrenginį išjunkite. Peilį atmetus padidėja pavojus sužeisti kitus žmones judančiu peiliu.

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Naudodami jrenginį būtinai dévėkite patvirtintas asmenines apsaugines priemones. Asmeninės apsauginės priemonės nepadės visiškai išvengti pavojaus susižeisti, tačiau nelaimingo atsitikimo atveju mažiau nukentėsite. Leiskite prekybos atstovui padėti pasirinkti tinkamą įrangą.
• Jeigu darbo zonoje yra aukštesnių nei 2 m / 6,5 pėdos medžių, dėvėkite šalmą.
• Naudokite patvirtintas apsaugines ausines.
• Visada naudokite patvirtintus apsauginius akinius, atitinkančius ANSI Z87.1 standartą JAV arba EN 166 ES šalyse. Veidui apsaugoti naudokite skydelj. Norint apsaugoti akis, vien skydelio nepakanka.

(Pav. 19)

- Kai būtina, pvz., montuojant, apžiūrint arba valant pjovimo įrangą, užsimaukite pirštines.

- Avėkite apsauginius batus su plieninėmis nosimis ir neslystančiais padais.

- Vilkėkite iš stiprios medžiagos pagamintus drabužius. Būtinai mūvėkite tvirtas, ilgas kelnes, vilkėkite aprangą ilgomis rankovėmis Nevilkėkite laisvų drabužių, kurie gali užkibti už krūmokšnių ir šakų. Nedėvėkite papuošalų, trumpų kelnių ir neavėkite sandalų. Nebūkite basi. Saugiai susisekite plaukus aukščiau pečių. (Pav. 20)

- Pasirūpinkite, kad netoliese būtų pirmosios pagalbos vaistinėlė.

(Pav. 21)

Gaminio apsauginės priemonės

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

Šiame skyriuje aprašytos gaminio saugos priemonės, jų paskirtis ir patarimai, kaip atlikti patikros ir priežiūros darbus, siekiant užtikrinti tinkamą gaminio veikimą. Žr. instrukcijas skyriuje, Gaminio apžvalga psl. 276 kad sužinotumėte, kur jūsų gaminyje yra šios dalys.

Gaminio naudojimo laikas gali sutrumpėti, o nelaimingų atsitikimų pavojus gali padidėti, jei gaminys nebus tinkamai prižiūrimas, o techninė priežiūra ir (arba) remonto darbai nebus atliekami profesionaliai. Prireikus daugiau informacijos, prašome kreiptis į artimiausią techninės priežiūros atstovą.

PERSPĖJIMAS: Niekada nenaudokite gaminio, kurio apsauginės dalys yra pažeistos. Gaminio saugos įranga

turi būti tikrinama ir prižiūrima taip, kaip yra aprašyta šiame skyrelyje. Jei gaminys neatitinka bet kurio iš šių kontrolinių reikalavimų, kreipkitės į savo techninės priežiūros atstovą dėl gaminio remonto.

PASTABA: lrenginio techninė priežiūra ir taisymas reikalauja specialaus pasirengimo. Tai ypač susiję su jrenginio saugos įranga. Jei jūsų įrenginys neatitiks nors vieno iš žemiau pateiktų kontrolės reikalavimų, kreipkitės į sertifikuotą remonto dirbtuvę. lsigijus mūsų gamini, garantuojame profesionalų aptarnavimą ir techninę priežiūrą. Jei jrenginio pardavėjas neatlieka aptarnavimo, paprašykite jo duoti artimiausios remonto dirbtuvės adresą.

Naudotojo sąsajos patikra

1. Paspauskite ir laikykite paleidimo / stabdymo mygtuką (A).
   a) Gaminys jjungtas, kai jsijungia ekranas (B). (Pav. 22)
   b) Gaminys išjungtas, kai išsijungia ekranas.

2. Jei ekrane pasirodo arba mirksi įspėjamasis indikatorius, žr. Gedimai ir jų šalinimas psl. 289.

Maitinimo jungiklio užrakto patikra

Maitinimo jungiklio fiksatorius apsaugo nuo atsitiktinio jsijungimo. Nuspaudus maitinimo jungiklio fiksatorių pirmyn (A) ir prispaudus maitinimo jungiklio fiksatorių prie rankenos (B) maitinimo jungiklis(C) atleidžiamas. Atleidus rankeną, tiek maitinimo jungiklis, tiek jo fiksatorius grįžta i savo pradines padėtis. Tai vyksta dėl atskirų spyruoklių. (Pav. 23)

1. [sitikinkite, kad maitinimo jungiklis yra užfiksuotas, kai fiksatorius yra savo pradinėje padėtyje. (Pav. 24)
2. Paspauskite maitinimo jungiklj ir jsitikinkite, kad atleidus jis grižta i savo pradinę padėtį. (Pav. 25)
3. [sitikinkite, kad maitinimo jungiklis ir jo užraktas laisvai juda ir kad grjžimo spyruoklé veikia tinkamai. (Pav. 26)
4. Paleiskite gaminj, kaip nurodyta Gaminio paleidimas psl. 286.
5. Ijunkite didžiausiu greičiu.
6. Atleiskite maitinimo jungiklj ir jsitikinkite, kad pjovimo įtaisas visiškai sustoja.

Laikymo diržo greitojo atsegimo mechanizmas

PERSPĖJIMAS: Nenaudokite laikymo diržų su tinkamai neveikiančiu greito atsegimo mechanizmu. Reguliuodami gaminį patikrinkite, ar laikymo diržų greito atsegimo mechanizmas veikia tinkamai.

- Laikymo diržų atsegimo mechanizmas yra gaminio priekyje.

(Pav. 27)
- Laikymo diržai visada turi likti tinkamoje padėtyje.
- Nelaimės atveju diržų atsegimo mechanizmas padeda saugiai išsilaisvinti nuo gaminio.

Pjovimo įtaiso apsaugo patikra

PERSPĖJIMAS: Nenaudokite pjovimo įtaiso be patvirtinto ir tinkamai uždėto pjovimo įtaiso apsaugo. Visuomet naudokite rekomenduojamą pjovimo įtaisui pritaikytą apsaugą, žr. Priedai psl. 291. Jei sumontuotas netinkamas ar netvarkingas pjovimo įtaiso apsaugas, galima sunkiai susižeisti.

Pjovimo įtaiso apsauga sustabdo operatoriaus kryptimi išsviedžiamus objektus. Be to, jis saugo, kad nepaliestumėte pjovimo įtaiso ir nesusižeistumėte.

1. Sustabdykite gaminj ir išimkite akumuliatorių.
2. Apžiūrėkite, ar apsauga nesugadinta, pavyzdžiui, nejskilusi. (Pav. 28)
3. Jeigu pjovimo įtaiso apsauga sugadinta, ją pakeiskite.

Antveržlės tvirtinimas ir nuėmimas

PERSPĖJIMAS: Sustabdykite gamini ir išimkite akumuliatorių, mūvėkite apsaugines pirštines ir saugokitės pjovimo įtaiso aštrių briaunų.

Fiksavimo veržlė naudojama kai kuriems pjovimo įtaisams tvirtinti. Antveržlės veržlės sriegis kairinis. (Pav. 29)

• Tvirtindami fiksavimo veržlę sukite prieš pjovimo įtaiso sukimosi kryptį.
• Nuimdami verzle sukite pjovimo įtaiso sukimosi kryptimi.
• Norėdami atlaisvinti arba priveržti veržlę, naudokite raktą su galvute ilgu kotu. Paveiksle rodyklė rodo sritį, kurioje galima naudoti raktą su galvute.

Pasižymėkite: [sitikinkite, kad nejmanoma ranka pasukti antveržlės. Jeigu nailoninės įvorės pasipriešinimas mažesnis nei 1,5 Nm, pakeiskite veržlę. Veržlė turi būti pakeista maždaug po 10 prisukimų.

Pjovimo įtaisas

PERSPĖJIMAS: Prieš atlikdami bet kurios pjovimo įtaiso dalies priežiūros darbus, nuimkite akumuliatorių ir įsitikinkite, kad pjovimo įtaisas visiškai sustojo.

PERSPĖJIMAS: Naudokite tinkamą pjovimo įtaisą. Pjovimo įtaisą naudokite tik su mūsų rekomenduojamais apsaugais, žr. Priedai psl. 291. |sitikinkite, kad pjovimo įtaisas yra tinkamai pagaląstas. Jei pjovimo įtaisas nėra tinkamai pagaląstas, padidėja peilio atmetimo atgal pavojus.

PERSPĖJIMAS: Atleidus paleidimo jungiklį, iš inercijos besisukantis peilis gali sužaloti. Būtina išlaikyti tinkamą kontrolę, kol peilis visiškai nestos suktis.

(Pav. 30)

Mūvėkite pirštines, jei dirbate prie pjovimo įtaiso.

• Stambesnei žolei pjauti naudokite žolės peilius.
• Norėdami žolę formuoti, naudokite žoliapjovės galvutę.
• Tikrinkite, ar pjovimo įranga nepažeista ir nejskilusi. Pakeiskite pažeistą pjovimo įtaisą.

Žoliapjovės galvutė

• Visada naudokite tinkama žoliapjovės galvutę, pjovimo įtaisus ir pjovimo lynelį. Žr. Priedai psl. 291 ir šio vadovo pabaigoje pateiktus surinkimo nurodymus.
• Patikrinkite, ar nepažeistas žoliapjovės apsaugo peilis.
• Pasirūpinkite, kad pjovimo lynelis būtų glaudžiai ir tolygiai suvyniotas ant būgno, kad išvengtumėte nejprastų gaminio vibracijų. Dėl skirtingo ilgio lynelių gali atsirasti nereikalingų vibracijų. Trinktelėkite žoliapjovės galvutę į žemę, kad sulygintumėte lynelių ilgius.

Jei norite, kad lynelis tarnautų ilgiau, prieš vyniodami, 2 dienoms ar daugiau pamerkite jį į vandenį. Šitaip lynelis taps atsparesnis.

Žolès pjovimo peilis

• Naudokite tinkamai pagaląstas geleżtes. Blogai pagaląsta ar sugadinta geleżte padidina sužeidimų pavojų.
• Kad tinkamai pagaląstumėte geležtę ir nustatytumėte reikiamą prapjovą, žr. su geležte pateiktą instrukciją.

Surinkimo saugos instrukcijos

PERSPĖJIMAS: Prieš naudodami gamini atidžiai perskaitykite, supraskite ir tiksliai laikykitės šių nurodymų.

• Prieš surinkdami gaminį nuimkite akumuliatorių.

• Naudokite patvirtintas apsaugines pirštines.

• Naudodami žolės pjovimo peilį pasirūpinkite, kad prie įrenginio būtų pritvirtinta tinkama ašmenų apsauga ir diržai.

• Naudojant pažeistą arba netinkamą apsaugą galima susižeisti. Nenaudokite pjovimo įtaiso be patvirtinto apsaugo.
• Pavaros diskas ir atraminė jungė turi būti tinkamai įleisti į pjovimo įtaiso viduryje esančią angą. Netinkamai uždėtas pjovimo įtaisas gali sunkiai arba mirtinai sužeisti.
• Kad įrenginį būtų galima saugiai naudoti ir nebūtų sužeistas naudotojas arba kiti asmenys, įrenginys būtinai turi būti tinkamai prikabintas prie diržų.

Priežiūros saugos instrukcijos

PERSPĖJIMAS: Prieš atlikdami gaminio techninę priežiūrą, perskaitykite toliau esančius įspėjimus.

• Prieš atlikdami techninę priežiūrą, kitą patikrą ar montuodami įrengini, išimkite akumuliatorių.
• Operatorius gali atlikti tik tokius priežiūros ir techninės priežiūros darbus, kurie aprašyti šiame

operatoriaus vadove. Dėl didesnių techninės priežiūros ir aptarnavimo darbų kreipkitės į techninės priežiūros atstovą.

- Nevalykite akumuliatoriaus ar įkroviklio vandeniu. Stiprus ploviklis gali sugadinti įrenginį.

- Neatliekant techninės priežiūros trumpėja įrenginio naudojimo laikas ir didėja nelaimingų atsitikimų pavojus.

- Visiems techninės priežiūros ir remonto darbams atlikti būtini specialūs mokymai, ypač atliekant su sauga susijusios įrangos priežiūrą. Jeigu atlikus techninę priežiūrą patvirtinti ne visi šiame naudotojo vadove nurodyti punktai, kreipkitės į techninės priežiūros atstovą. Garantuojame, kad jis suteiks profesionalią priežiūrą ir atliks gaminio techninės priežiūros darbus.

- Peilio ašmenys turi būti gerai ir teisingai pagaląsti. Vadovaukitės mūsų rekomendacijomis. Taip pat perskaitykite instrukciją ant pjovimo geležtės įpakavimo.

- Naudokite tik originalias atsargines dalis.

- Naudodami pjovimo įtaisą, visada mūvėkite storas darbines pirštines. Peiliai yra labai aštrūs, todėl jais lengva susižeisti.

Surinkimas

Valdymo rankenos surinkimas

1. Išsukite varžtą, esantį už akceleratoriaus rankenėlės. (Pav. 31)
2. Užmaukite akceleratoriaus rankenėlę ant dešinės valdymo rankenos dalies.
3. Sulygiuokite skylę rankenėlėje su skyle valdymo rankenoje.
4. [stumkite varžtą i angas. Priveržkite varžtą.
5. Uždėkite valdymo rankeną tarp veleno rodyklių. Priveržkite varžtą. (Pav. 32)

Valdymo rankenos perkélimas i gabenimo padètį

1. Atleiskite tvirtinimo rankenėlę.
2. Sukite valdymo rankeną, kol ji bus lygiagreti velenui. (Pav. 33)
3. Sukite valdymo rankeną aplink veleną, kol valdymo rankenos spaustukas użsifiksuos transportavimo padętyje. (Pav. 34)
4. Priveržkite tvirtinimo rankenėlę.

Pjovimo įrangos surinkimas

Pjovimo įranga – tai pjovimo įtaisas ir pjovimo įtaiso apsauga.

PERSPĖJIMAS: Sustabdykite gamini ir išimkite akumuliatorių. Mūvėkite apsaugines pirštines.

PERSPĖJIMAS: Naudokite tik pjovimo įtaisui rekomenduojamą pjovimo įtaiso apsaugą. Žr. Priedai psl. 291

PERSPĖJIMAS: Netinkamai uždėtas pjovimo įtaisas gali sunkiai arba mirtinai sužeisti.

Pjovimo iranga ir apsaugos

Gaminio pjovimo įtaiso apsauga naudojama ir žolės peiliui, ir žoliapjovės galvutei.

• Pjovimo įtaiso apsauga ir žolės peilis.
  (Pav. 35)
• Pjovimo įtaiso apsauga ir žoliapjovės galvutė.
  (Pav. 36)

Žoliapjovės galvutės, pjovimo įtaiso apsaugos ir žolės peilio montavimas

Žoliapjovės galvutės uždėjimas T35

1. Ant galios atidavimo veleno uždėkite varantijį diską (B).
2. Sukite galios atidavimo veleną tol, kol viena iš varančiojo disko angų bus sulygiuota su atitinkama reduktoriaus korpuso anga.

3. L angą ikiškite fiksavimo kaištį (C), kad jis gerai pritvirtintų veleną.

4. Sukite žoliapjovės galvutę (H) prieš laikrodžio rodyklę, kad ją pritvirtintumėte. (Pav. 37)

Žoliapjovės galvutės nuėmimas T35

1. L angą jkiškite fiksavimo kaištį (C), kad jis gerai pritvirtintų veleną.
2. Sukite žoliapjovės galvutę (H) palei laikrodžio rodyklę, kad ją nuimtumėte.
3. Nuo galios atidavimo veleno nuimkite varantijj diską (B). (Pav. 37)

Pjovimo įtaiso apsaugos montavimas

1. Pjovimo įtaiso apsaugą (A) tvirtinkite ant plokštelės laikiklio (B) kabliuko. (Pav. 38)
2. Uždėkite pjovimo įtaiso apsaugą ant veleno ir priveržkite varžtu (C).

Pjovimo įtaiso apsaugos nuėmimas

- Atlaisvinkite varžta (C) ir nuimkite pjovimo įtaiso apsaugą (A) nuo veleno. (Pav. 39)

Žolès pjovimo peilio uždéjimas

1. Padėkite gaminio pavarą ant lygaus paviršiaus, kad įsitikintumėte, jog peilis yra surinktas teisingai.
2. Sukite galios atidavimo veleną tol, kol viena iš varančiojo disko (B) angų bus sulygiuota su atitinkama reduktoriaus korpuso anga.
3. L angą ikiškite fiksavimo kaištį (C), kad jis gerai pritvirtintų veleną.
4. Žolės pjovimo peilį (D), atraminį gaubtą (E) ir atraminę junge (F) uždėkite ant galios atidavimo veleno. (Pav. 40)
5. Pasirūpinkite, kad pavaros diskas ir atraminė jungė būtų tinkamai įleisti į žolės pjovimo peilio viduryje esančią angą. (Pav. 30)
6. Užsukite veržlę (G).
7. Priveržkite veržlę veržliarakčiu su galvute. Veržliarakčio rankeną laikykite arti peilio apsaugo. Veržkite pjovimo įtaiso sukimuisi priešinga kryptimi. Priveržkite 35–50 Nm jėga. (Pav. 41)

Žolės pjovimo peilio nuėmimas

1. Padėkite gaminio pavarą ant lygaus paviršiaus, kad įsitikintumėte, jog peilis yra nuimtas teisingai.
2. L velene esančia anga jkiškite fiksavimo kaištį (C), kad užfiksuotumėte veleną.
3. Nusukite veržlę (G).
4. Nuimkite atraminį flanšą (F), atraminį gaubtą (E) ir žolės pjovimo peilį (D) nuo galios atidavimo veleno. (Pav. 40)

Laikymo diržų reguliavimas

PERSPĖJIMAS: Visada gamini tinkamai pritvirtinkite prie diržų. Jei jis nepritvirtintas, gaminio negalėsite saugiai valdyti ir galite sužeisti save arba kitus. Nenaudokite diržų su pažeistu greito atsegimo mechanizmu.

PERSPĖJIMAS: Jei kilus avarinei situacijai turite paleisti įrenginį ir laikymo diržus, pasinaudokite laikymo diržų greito atsegimo funkcija.

1. Užsidėkite laikymo diržus.
2. Sureguliuokite tinkamiausią darbinę diržo padėtį.
3. Sureguliuokite šoninius diržus, kad svoris tolygiai pasiskirstytų ant pečių. (Pav. 42)
4. Sureguliuokite laikymo diržus taip, kad pjovimo įtaisas būtų lygiagrečiai su žemės paviršiumi. (Pav. 43)
5. Jei pjaunate žolę, leiskite pjovimo įtaisui švelniai liestis prie žemės. Sureguliuokite pakabinimo įtaisą, kad gaminys būtų tinkamai subalansuotas.

Naudojimas

Ivadas

PERSPĖJIMAS: Prieš naudodami gamini perskaitykite ir supraskite skyrių apie saugą.

Akumuliatoriaus prijungimas prie irenginio

PERSPĖJIMAS: Gaminyje naudokite tik originalius Husqvarna akumuliatorius.

1. [sitikinkite, kad akumuliatorius visiškai jkrautas.
2. [statykite akumuliatorių i gaminio akumuliatoriaus laikikli]. Akumuliatorius bus užfiksuotas tada, kai išgirsite spragtelėjimą. (Pav. 44)

PASTABA: Jei akumuliatorius lengvai nejsistato i akumuliatoriaus laikikli – akumuliatorius uždėtas netinkamai. Antraip galima sugadinti gamini.

1. Isitikinkite, kad akumuliatorius įstatytas tinkamai.

Prieš naudodami gamini

• Apžiūrėkite darbo vietą, kad žinotumėte reljefo tipą Apžiūrėkite paviršiaus nuolydį ir patikrinkite, ar nėra kliūčių, tokių kaip akmenys, šakos ar grioviai.
• Nuodugniai patikrinkite gamini.
• Atlikite šioje instrukcijoje aprašytas saugos patikras, techninės priežiūros ir priežiūros procedūras.
• Jei naudojamas peilis, įsitikinkite, kad tinkamai priveržta fiksavimo veržlė.
• Isitikinkite, kad visi gaubtai ir pjovimo įtaiso apsaugos yra tinkamai pritvirtintos ir nepažeistos. Pakeiskite pažeistas dalis.

Darbiné padètis

• Laikykite jrenginj abiem rankomis.
• Gaminj laikykite dešinėje kūno pusėje.
- Pjovimo įtaisą laikykite žemiau juosmens.
- lrenginys turi būti visada prikabintas prie diržu.
- Saugokitės įkaitusių paviršių.
- Saugokitės pjovimo įtaiso.

Tolygus svorio paskirstymas ant pečių

1. Reguliuokite šoninių diržų įtempimą, kad svoris tolygiai pasiskirstytų ant pečių.
2. Sureguliuokite tinkamiausią darbinę diržo padėtį. Sureguliavus laikymo diržus ir gaminį, tampa lengviau dirbti.

Gaminio paleidimas

1. Paspauskite ir palaikykite užvedimo mygtuką, kol įsižiebs žalias šviesos diodas. (Pav. 45)
2. Maitinimo jungikliu valdykite greitj.

Didžiausio greičio ribojimas režimo mygtuku

Gaminys turi režimo mygtuką. Naudodamas režimo mygtuką operatorius gali riboti didžiausią greitį. Režimo mygtukas valdo 3 greičio lygius. Kuo žemesnis greičio lygis, tuo ilgiau gaminys veiks. Naudokite 1 ir 2 lygius, kai nereikalingas didžiausias greitis / visa galia. Jei darbo sąlygoms būtinas didžiausias greitis / didžiausia galia, naudokite 3 lygį. Nenaudokite aukštesnio lygio, nei būtinas darbui.

1. Paspauskite režimo mygtuką, kad nustatytumėte didžiausio greičio ribą. Užsidega baltas šviesos diodas, kuris rodo, kad funkcija ijungta. (Pav. 46)
2. Paspauskite režimo mygtuką dar kartą, kad pasirinktumėte kitą greičio lygį.

Automatinio išjungimo funkcija

Šis gaminys turi išjungimo funkcija, kuri išjungia gamini, jei jis nenaudojamas.

Žolès pjovimas žolès pjovimo peiliu

1. Žolės pjovimo peilių ir žolės pjovimo įtaisų negalima naudoti pjaunant sumedėjusias šaknis.
2. Pjaunant visų rūšių aukštą ar stambią žolę naudojamas žolės pjovimo peilis.
3. Žolė pjaunama švysčiojant i šonus, kur sukimasis iš dešinės i kairę yra valymo judesys, o iš kairės i dešinę – grižimo judesys. Dirbkite kaire peilio puse (tarp 8-os ir 12-os valandos).
4. Jei žolės valymo metu geležtė šiek tiek pakreipiama kairėn pusėn, žolė sugula į pradalgę ir tai palengvina, pvz., žolės sugrėbimą.
5. Stenkitės dirbti ritmingai. Stovėkite stabiliai, pėdas šiek tiek pasukę išorėn. Ženkite i priekį po grįžimo judesio ir vėl atsistokite stabiliai.
6. Leiskite atraminiam gaubtui lengvai braukti per žemės paviršių. Jis apsaugo peilį nuo žemės.
7. Jei visada dirbsite didžiausiu greičiu ir grjžtamuoju judesiu nekabinsite jau nupjautos medžiagos, aplink peilį apsivys mažiau medžiagos.
8. Norėdami surinkti nupjautą žolę, sustabdykite variklj, atsekite diržą ir padėkite įrenginį ant žemės.

Žolès pjovimas žoliapjovės galvute

Žolès trumpinimas

1. Kampu pasuktą žoliapjovės galvutę laikykite prie pat žemės. (Pav. 47) Nespauskite žoliapjovės lynelio prie žolės.
2. Pjaudami žolę greta objektu, naudokite 80 % greičio. (Pav. 48)

Žolės pjovimas

1. Pjaudami stenkitės žoliapjovės lynelį laikyti lygiagrečiai žemei. (Pav. 49)
2. Nespauskite žoliapjovės galvutės prie žemės. Taip galite pažeisti ir žemę, ir gaminį.
3. Neleiskite galvutei nuolat liestis prie žemės, nes taip galima pažeisti žoliapjovės galvutę.
4. Kai pjaunate žolę mojuodami gaminiu iš vieno šono j kitą, naudokite didžiausią greitį. (Pav. 50) Stenkitės žoliapjovės lynelį laikyti lygiagrečiai žemei.

Žolès šlavimas

Besisukančios žoliapjovės galvutės valo sukuriamu oro srautu galima iš išvalyto ploto šalinti nupjautą žolę.

1. Laikykite žoliapjovės galvutę ir valą lygiagrečius žemės paviršiui ir aukščiau jo.
2. ljunkite didžiausiu greičiu.
3. Judinkite žoliapjovės galvutę iš vienos pusės į kitą ir taip šluokite žolę.

PERSPĖJIMAS: Kaskart dėdami naują žoliapjovės valą valykite žoliapjovės galvutę, kad ji neišsibalansuotų ir nevibruotų rankenos. Be to, patikrinkite ir prireikus valykite kitas žoliapjovės galvutės dalis.

1. Paspauskite sustabdymo mygtuka. (Pav. 45)
2. Išimkite akumuliatorių paspausdami ant jo esančius atlaisvinimo mygtukus. (Pav. 51)

Gaminio sustabdymas

1. Atleiskite maitinimo jungiklj arba maitinimo jungiklio užraktą.

Techninė priežiūra

lvadas

PERSPĖJIMAS: Prieš atlikdami priežiūros darbus perskaitykite ir supraskite saugos skyriaus informacija.

Techninės priežiūros grafikas

PERSPĖJIMAS: Prieš atlikdami priežiūros darbus išimkite akumuliatorių.

Toliau pateiktas būtinų gaminio priežiūros darbų sąrašas.

Techninė priežiūra	Kasdien	Kas sa-vaitę	Kas mė-nesį
Nuvalykite išorines gaminio dalis sausa šluoste. Nenaudokite vandens. X
Patikrinkite, ar paleidimo ir stabdymo jungiklis gerai veikia ir nėra pažeistas. X
Patikrinkite, ar maitinimo jungiklio ir paties mygtuko fiksavimo funkcija veikia saugiai.	X
Įsitikinkite, kad visi valdikliai veikia ir nėra pažeisti. X
Rankenos visuomet turi būti sausos, švarios ir neišteptos alyva ar tepalais. X
Įsitikinkite, kad nepažeistas pjovimo įtaisas. Pakeiskite pjovimo įtaisą, jei jis su-gadintas.	X
Įsitikinkite, kad pjovimo įtaiso apsauga arba peilis nepažeistas. Pakeiskite, jeigu pjovimo įtaiso apsauga arba peilis yra pažeistas.	X
Patikrinkite, ar gerai priveržtos veržlės ir varžtai. X
Įsitikinkite, kad tinkamai veikia akumuliatoriaus atlaisvinimo mygtukai ir akumu-liatorius fiksuojamas prie gaminio.	X
Apžiūrėkite, ar akumuliatoriaus įkroviklis nepažeistas ir veikia tinkamai. X
Įsitikinkite, kad akumuliatorius nepažeistas. X
Įsitikinkite, kad nepažeistas pakabinimo įtaisas. X
Įsitikinkite, kad rankena ir valdymo rankena nėra pažeistos ir yra tinkamai pritvir-tintos.	X
Įsitikinkite, kad geležtė tinkamai išcentruota, išgaląsta ir nepažeista. Blogai iš-centruota geležtė sukelia vibraciją, kuri gali sugadinti gaminį.	X
Įsitikinkite, kad pjovimo įrangos fiksavimo veržlė yra tinkamai priveržta. X
Įsitikinkite, kad transportavimui skirtas peilio apsauginis gaubtas nėra pažeistas ir kad jį galima tinkamai uždėti.	X
Patikrinkite visas movas ir jungtis. Įsitikinkite, kad jie nepažeisti ir ant jų nėra purvo.		X
Būtinai patikrinkite, ar kampinė pavara tinkamai pripildyta tepalo, žr. Kampinės pavaros tepimas psl. 288. Priešingu atveju naudokite „Husqvarna“ kampinių pa-varų tepalą.		X
Apžiūrėkite ar švari variklio oro įsiurbimo anga. Išvalykite oro įsiurbimo angą suspaustu oru.		X
Patikrinkite jungtis tarp akumuliatoriaus ir gaminio. Patikrinkite jungtį tarp akumu-liatoriaus ir akumuliatoriaus įkroviklio.			X
Įsitikinkite, kad diržo apsauginis atlaisvinimo įtaisas nesugadintas ir veikia tinka-mai.			X

Irenginio, akumuliatoriaus ir akumuliatorių įkroviklio valymas

1. Baigę darbą nuvalykite irenginį sausa šluoste.
2. Nuvalykite akumuliatorių ir akumuliatorių ikroviklį sausa šluoste. Akumuliatoriaus uždėjimo takeliai turi būti švarūs.
3. Prieš įstatydami akumuliatorių į akumuliatorių įkroviklį ar įrenginį, įsitikinkite, kad akumuliatoriaus kontaktai ir akumuliatorių įkroviklio kontaktai yra švarūs.

Žolès pjovimo peilių ir geležčių eilių galandimas

PERSPĖJIMAS: Sustabdykite gamini ir išimkite akumuliatorių. Mūvėkite apsaugines pirštines.

• Kad tinkamai pagaląstumėte žolės pjovimo peilį arba geležtę ir nustatytumėte reikiamą prapjovą, žr. su pjovimo įtaisu pateiktą instrukciją.
• Kad pjovimo įtaisas būtu subalansuotas, vienodai pagaląskite visas briaunas.
• Naudokite plokščiają dildę su vienkrypčiais grioveliais. (Pav. 52)

PERSPĖJIMAS: Sugadintą pjūklo diską išmeskite. Nemėginkite ištiesinti ir vėl

naudoti sulenkto arba išsikraipiusio pjūklo disko.

Pjovimo lynelio patikra

Naudokite tik rekomenduojamą pjovimo lynelį. Žr. paskutiniuose vadovo puslapiuose pateiktą iliustraciją.

1. [kiškite lynelį i gaminio gaubte esančią skylute, kad įsitikintumėte, jog jis atitinka rekomenduojamą lynelį. (Pav. 53)

Kampinės pavaros tepimas

1. Nuimkite pjovimo įrangą.
2. Gaminj su tepimo taško kaiščiu pakelkite i aukščiausią padėtį.
3. Išimkite sutepimo taško kaištį. (Pav. 54)
4. Pažvelkite i sutepimo taško anga ir pasukite varantijj veleną. Tepalo lygis (A) turi siekti pavaros krumpliu viršu (B). (Pav. 55)
5. Jei tepalo lygis per mažas, i kampinę pavarą įpilkite „Husqvarna“ kampinių pavarų tepalo. Pilkite iš lėto. Pildami kampinės pavaros tepalą, sukite varantijį veleną, o pasiekę tinkamą lygį (B), sustokite.

PASTABA: Dėl netinkamo tepalo kiekio galite pažeisti kampinę pavarą.

1. [statykite sutepimo taško kaištj.

Naudotojo sąsaja

Problema Galimi gedimai Galimi veiksmai
Akumuliatoriaus šviesos diodas mirksi oranžine spalva	Nepakankama baterijos įtampa. Įkraukite akumuliatorių.
Klaidos LED indikatorius mirksi raudonai	Perkrova. Pjovimo įtaisas užsikišęś.	Sustabdykite ga-minį. Išimkite akumuliatorių. Pašalinkite ne-pageidaujamas medžiagas nuo pjovimo įtai-so.
	Temperatūros svyravimai. Leiskite	įrenginiui atvėsti.
	Maitinimo jungiklis ir įungimo mygtukas spaudžiami vienu me-tu.	Atleiskite maitinimo jungiklj ir įrenginys bus suaktyvintas.
Nepavyksta užvesti gaminio Akumuliatoriaus jungtyse yra pur-vo.		Išvalykite akumuliatoriaus jungtis suspaustu oru ar minkštu šepečiu.
Klaidos diodas dega raudona Būtinna atlikti įrenginio techninę priežiūrą.		Kreipkitės į techninės priežiūros atstovą.

Transportavimas, saugojimas ir utilizavimas

Gabenimas ir laikymas

• Pateikiamam ličio jonų akumuliatoriui taikomos pavojingu krovinių gabenimo taisyklės.
• Laikykitės specialių komercinių krovinių gabenimui, įskaitant trečiųjų šalių ar tarpininko transporto priemonėmis, taikomų reikalavimų dėl pakavimo ir ženklinimo.
• Pasitarkite su pavojingų medžiagų gabenimo specialistu prieš siųsdami įrenginį. Laikykitės visų taikomų nacionalinių reikalavimų.
• Pakuodami akumuliatorių uždėkite juostą ant atvirų kontaktų. Tvirtai supakuokite akumuliatorių, kad jis nejudėtų.
• Sandėliavimo ar transportavimo metu atjunkite akumuliatorių.
• Akumuliatorių ir akumuliatorių įkroviklį laikykite sausoje, drėgnoje ir teigiamos temperatūros vietoje.
• Nelaikykite akumuliatoriaus tokioje vietoje, kur gali susidaryti statiniai krūviai. Nelaikykite akumuliatoriaus metalinėje déžutėje.
• Laikykite akumuliatorių vietoje, kurios temperatūra nuo 5 °C / 41 °F iki 25 °C / 77 °F, saugokite nuo tiesioginių saulės spindulių.

• Laikykite akumuliatorių įkroviklį vietoje, kurios temperatūra nuo 5 °C / 41 °F iki 45 °C / 113 °F, saugokite nuo tiesioginių saulės spindulių.

• Akumuliatoriaus jkroviklj naudokite, tik kai aplinkos temperatūra yra 5–40 °C / 41–104 °F.

• Prieš saugodami ilgesnį laiką pasirūpinkite, kad akumuliatorius būtų įkrautas 30–50 %.
• Akumuliatorių įkroviklį laikykite uždaroje ir sausoje patalpoje.
• Saugodami išimkite akumuliatorių iš akumuliatoriaus įkroviklio. Neleiskite vaikams ar kitiems nepatvirtintiems asmenims liesti įrenginio. įrenginį laikykite užrakinamoje vietoje.
• Prieš saugodami gamini ilgesni laika, išvalykite jī ir atlikite visus techninės priežiūros darbus.
• Transportuodami ar sandėliuodami įrenginį naudokite įrenginio transportavimo apsaugą, kad išvengtumėte sužalojimų ar produkto sugadinimo.
  • Gabendami saugiai pritvirtinkite jrenginj.

Akumuliatoriaus, akumuliatorių įkroviklio ir įrenginio šalinimas

Ant gaminio ar ant jo pakuotės pateikti simboliai rodo, kad šio gaminio negalima išmesti kartu su buitinėmis atliekomis. Nuvežkite jį į elektros ir elektronikos įrenginių perdirbimo punktą. Taip saugosite nuo taršos aplinką ir žmones.

Techniniai duomenys

Techniniai duomenys

	325iR
Variklis
Variklio tipas „Husqvarna e-torq BLDC“
Galios atidavimo veleno greitis. Žoliapjovės galvutė / peilis, 1/min. 5800
Pjovimo plotis, mm 420
Svoris
Svoris be akumuliatoriaus, diržų ir pjovimo įtaiso, kg 3,5
Skleidžiamas triukšmas 46
Garso galios lygis, išmatuotas dB (A) 93
Garso galios lygis, garantuojamas LWA dB (A) 96
Triukšmo lygiai 47
Garsinio slėgio lygis prie operatoriaus ausies, išmatuotas pagal IEC 62841-1 standartą:
Su žoliapjovės galvute (originalia), dB (A) 83
Vibracijos lygis 48
Vibracijos lygis rankenose, išmatuotas pagal IEC 62841-1, m/s2
Su žoliapjovės galvute (originalia), kairės / dešinės rankenos, m/s2	2,4/1,7
Su žolės pjovimo peiliu (originaliu), kairės / dešinės rankenos, m/s2	2,1/1.5
Pasižymėkite: Siekiant palyginti vibracijos lygius, akumuliatoriniams ir vidaus degimo gaminiams naudojamas vibracijos skaičiuotuvas. https://www.husqvarna.com/uk/services-solutions/vibration-calculator/

Patvirtinti akumuliatoriai

Akumuliatorius	BLi 200 40-B220X
Tipas Ličio jonų Ličio jonų
Akumuliatorius BLi 200 40-B220X
Akumuliatoriaus talpa, Ah 5,2 6
Nominali įtampa, V 36 36
Svoris, kg (svar.) 1,3 (2,9) 1,4 (3,1)

Patvirtinti akumuliatorių įkrovikliai

Akumuliatoriaus jkroviklis QC330
Įvado įtampa, V 100–240
Dažnis, Hz 50–60
Galia, W 330

Priedai

Priedai

Patvirtinti priedai	Priedo tipas Pjovimo įtaisų apsauga, įrenginio Nr.
Centrinė kiaurymė geležtėse / peiliuose, ∅ 25,4 mm
Įsriegta geležtės ašis M10
Žolės pjovimo geležtė / žolės pjovimo peilis	Multi 255-3 (∅ 255, 3 dantys) 536 17	43-01
	Žolės 255-4 (∅ 255, 4 dantys) 536 17	43-01
Žoliapjovės galvutė	T35, T35x (∅ 2,4–2,7 mm „Whisper“ susuktas pjovimo lynelis)	536 17 43-01
Atraminis gaubtas Standi

Atitikties deklaracija

ES atitikties deklaracija

Mes, Husqvarna AB, SE-561 82 Huskvarna, Švedija, tel. [phone], atsakingai patvirtiname, kad gaminys:

Aprašymas Akumuliatorinė krūmapjovė / žoliapjovė
Gamintojas Husqvarna
Tipas / modelis 325iR
Identifikacijos numeris	Serijos numeriai nuo šios datos: 2023 ir vélesni

visiškai atitinka šias ES direktyvas ir reglamentus:

Direktyva / reglamentas	Aprašymas
2006/42/EB „dėl mašinų“
2014/30/EMS dėl elektromagnetinio suderinamumo
2011/65/ES „dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje apribojimo“
2000/14/EB dėl triukšno lauke

ir kad laikomasi šių standartų ir (arba) techninių specifikacijų: EN 62841-1:2015/AC:2015, EN 62841-4-4 (IEC 62841-4-4:2020), EN 61000-6-1:2007 (Immunity), EN 61000-6-3:2007/A1:2011/AC:2012 (Emission).

RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden atliko savanorišką tipo patikrinimą pagal 2006/42/EB IX priedo reikalavimus. Sertifikato Nr.: SEC/23/2580.

Notified body: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden taip pat patikrino VI priedo atitiktj Tarybos direktyvos 2000/14/EB reikalavimams.

Daugiau informacijos apie triukšmo emisiją žr Techniniai duomenys psl. 290.

Huskvarna, 2022-12-01

Stefan Holmberg, mokslinių tyrimų ir plėtros direktorius, technologijų vadyba, „Husqvarna AB“

Atsakingas už techninę dokumentaciją

Saturs

Originalios instrukcijos

Lietošanas pamācība
