Produkttyp	Batteridriven röjsåg / gräskanttrimmer
Märke	Husqvarna
Modell	325iR
Vikt (utan batteri, utan sele, utan klipputrustning)	3,5 kg
Motortyp	Husqvarna e-torq BLDC (borstlös)
Varvtal för utgående axel (trimmerhuvud / blad)	5800 rpm
Klippbredd	420 mm
Strömförsörjning	Litiumjonbatteri 36 V
Kompatibla batterier	BLi200 (5,2 Ah) eller 40-B220X (6,0 Ah)
Laddare	QC330, 100-240 V, 50-60 Hz, 330 W
Uppmätt ljudeffektnivå	93 dB(A)
Garanterad ljudeffektnivå	96 dB(A)
Ljudeffektnivå vid örat (trimmerhuvud)	83 dB(A)
Vibrationer vänster/höger handtag (trimmerhuvud)	2,4 / 1,7 m/s²
Vibrationer vänster/höger handtag (gräsklinga)	2,1 / 1,5 m/s²
Klipptillbehör	Trimmerhuvud T35/T35x, gräsklinga Multi 255-3 eller Grass 255-4
Skydd för klipptillbehör	Dedikerat skydd (ref. 536 17 43-01)
Sele	Sele med snabblossningssystem
Säkerhet	Avtryckarspärr, på/av-knapp, LED-indikatorer, automatisk avstängning, säkerhetsbrytare i selen
Huvudfunktioner	Hastighetslägen (3 nivåer), mjukstart, automatisk avstängning, säkerhetsavstängning vid blockering
Underhåll och rengöring	Rengöring efter användning med torr trasa, smörjning av vinkelväxel, slipning av blad, byte av trimmertråd
Avsedd användning	Lätt gräsklippning och ogräsrensning; använd inte för vedartade stammar

Vanliga frågor - 325iR HUSQVARNA

Hur startar man Husqvarna 325iR röjsågen?

Tryck på på/av-knappen tills den gröna lysdioden tänds. Använd sedan gasreglaget för att styra hastigheten. Innan användning, se till att batteriet är korrekt installerat och att klipputrustningen är ordentligt fastsatt.

Vilket batteri ska man använda med 325iR?

Använd endast Husqvarna BLi200 (5,2 Ah) eller 40-B220X (6,0 Ah) batterier, båda litiumjon 36 V. Använd inga andra modeller.

Hur justerar man selen?

Ta på selen, justera sidobanden för att fördela vikten jämnt över axlarna. Produkten ska vara parallell med marken, klipptillbehöret ska precis nudda gräset. Använd upphängningspunkten för att balansera. I nödfall, dra i snabblossningen för att frigöra dig.

Hur byter man trimmertråden i trimmerhuvudet?

Ta bort batteriet. Öppna trimmerhuvudet (modell T35/T35x) och ta bort spolen. Linda den nya tråden (∅ 2,4 till 2,7 mm, tvinnad Whisper) tätt och jämnt. Montera huvudet genom att vrida moturs. Kontrollera trådklipparen på kåpan.

Vilka klipptillbehör är kompatibla med 325iR?

Godkända tillbehör är: trimmerhuvud T35/T35x (med trimmertråd), gräsklinga Multi 255-3 (3 tänder) eller Grass 255-4 (4 tänder). Alla kräver klipptillbehörsskydd ref. 536 17 43-01.

Hur rengör och underhåller man maskinen?

Efter varje användning, rengör produkten med en torr trasa (inget vatten). Rengör motorluftintagen med tryckluft. Kontrollera dagligen att skruvar och muttrar är åtdragna, klipptillbehörets skick och att batterikontakterna är rena. Varje vecka, smörj vinkelväxeln med Husqvarna specifik fett.

Vad gör man om fel-LED lyser med rött blinkande?

Det indikerar överbelastning (t.ex. fastnat klipptillbehör). Stäng av produkten, ta bort batteriet, rengör klipptillbehöret från skräp. Om problemet kvarstår, låt produkten svalna. Om lysdioden förblir fast röd, kontakta en auktoriserad verkstad.

Hur transporterar och förvarar man batteriet?

Ta alltid bort batteriet. Förvara det torrt mellan 5°C och 25°C, skyddat från frost och sol. Vid transport, isolera kontakterna med tejp och placera batteriet i en tät förpackning. Förvara inte batteriet i en metallåda eller nära metallföremål.

Vilka är de viktiga säkerhetsföreskrifterna?

Bär alltid godkända ögon- och hörselskydd, handskar, säkerhetsstövlar och långbyxor. Håll barn och djur på minst 15 meters avstånd. Arbeta inte i regn eller åska. Använd aldrig produkten utan klipptillbehörsskydd. Stäng av produkten och ta bort batteriet före underhåll.

Vilken är klippbredden på 325iR?

Klippbredden är 420 mm (42 cm). Det gör att man snabbt kan täcka en stor yta, lämplig för medelstora trädgårdar.

BRUKSANVISNING 325iR HUSQVARNA

Symboler på produktet

Sikkerhedsanordninger på produktet

Sådan startes produktet

Sådan standses produktet

Sådan kontrolleres trimmerträden

Symboler på produktet

Sikkerhet i arbeidsområdet

a) Produktet er slått på när displayet (B) slås på. (Fig. 22) b) Produktet er slått av när displayet slås av.

1. Hvis varsellampen på displayet slås på eller blinker, kan du se Feilsøking på side 340.

Slik kontrollerer du kraftutløsersperren

Slik tar du av gressklingen

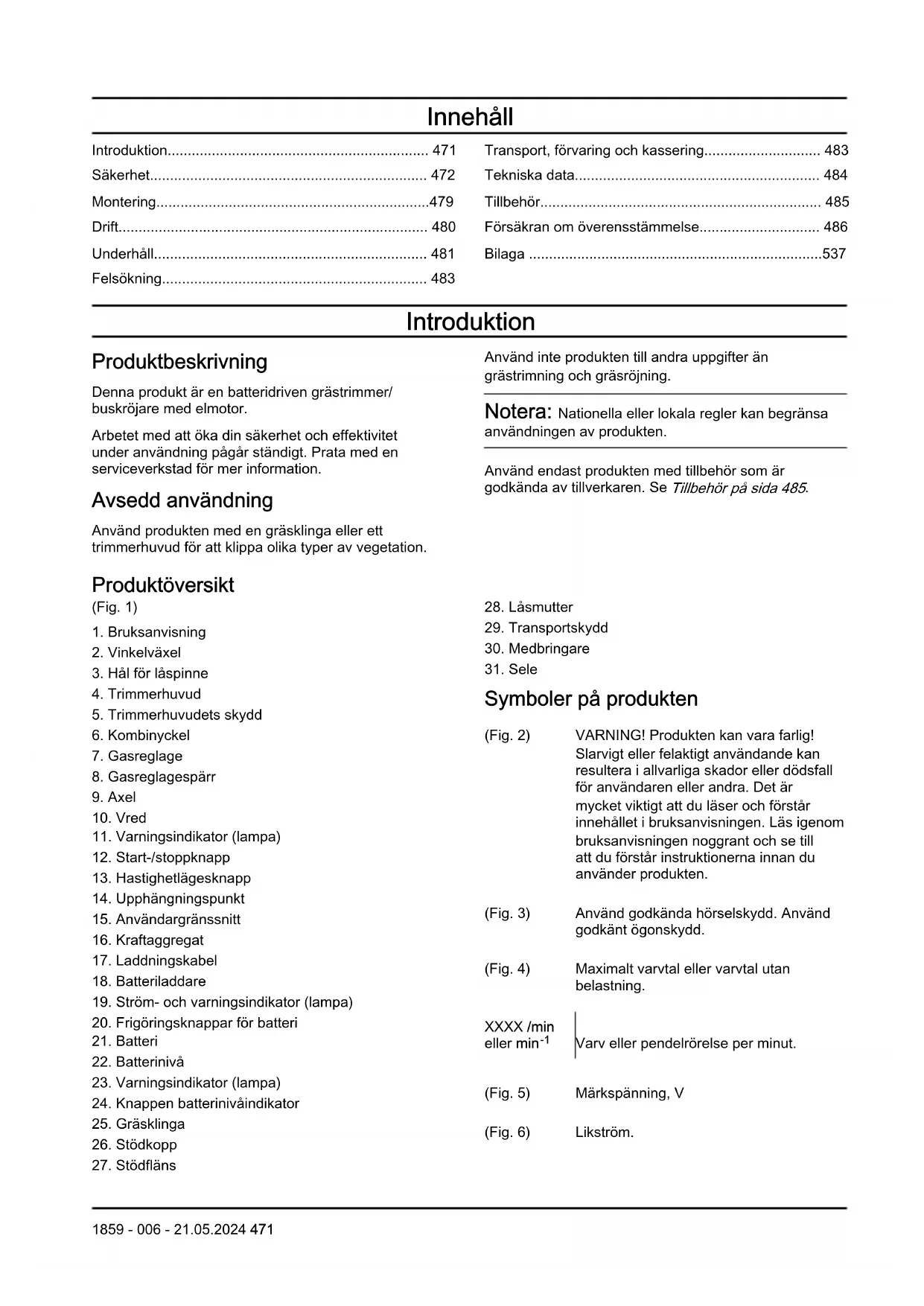

Transport, förvaring och kassering.... 483
Tekniska data.... 484
Tillbehör......485
Försäkran om överensstämmelse...... 486
Bilaga 537

Introduktion

Produktbeskrivning

Denna produkt är en batteridriven grästrimmer/buskröjare med elmotor.

Arbetet med att öka din säkerhet och effektivitet under användning pågår ständigt. Prata med en serviceverkstad för mer information.

Avsedd användning

Använd produkten med en gräsklinga eller ett trimmerhuvud för att klippa olika typer av vegetation.

Produktöversikt

(Fig. 1)

1. Bruksanvisning
2. Vinkelväxel
3. Hål för låspinne
4. Trimmerhuvud
5. Trimmerhuvudets skydd
6. Kombinyckel
7. Gasreglage
8. Gasreglagespärr
9. Axel
10. Vred
11. Varningsindikator (lampa)
12. Start-/stoppknapp
13. Hastighetlägesknapp
14. Upphängningspunkt
15. Användargränssnitt
16. Kraftaggregat
17. Laddningskabel
18. Batteriladdare
19. Frigöringsknappar för batteri
20. Batteri
21. Batterinivå
22. Varningsindikator (lampa)
23. Knappen batterinivåindikator
24. Gräsklinga
25. Stödkopp

26. Stödfläns

27. Ström- och varningsindikator (lampa)

Använd inte produkten till andra uppgifter än grästrimning och gräsröjning.

Notera: Nationella eller lokala regler kan begränsa användningen av produkten.

Använd endast produkten med tillbehör som är godkända av tillverkaren. Se Tillbehör på sida 485.

1. Låsmutter

2. Transportskydd

3. Medbringare

4. Sele

(Fig. 2) WARNING! Produkten kan vara farlig! Slarvigt eller felaktigt användande kan resultera i allvarliga skador eller dödsfall för användaren eller andra. Det är mycket viktigt att du läser och förstår innehållet i bruksanvisningen. Läs igenom bruksanvisningen noggrant och se till att du förstår instruktionerna innan du använder produkten.
(Fig. 3) Använd godkända hörselskydd. Använd godkänt ögonskydd.
(Fig. 4) Maximalt varvtal eller varvtal utan belastning.
XXXX /min eller min ^-1
Varv eller pendelrörelse per minut.
(Fig. 5) Märkspänning, V
(Fig. 6) Likström.

(Fig. 7) Produkten överensstämmer med gällande EG-direktiv.

(Fig. 8) Denna produkt överensstämmer med gällande brittiska direktiv.

(Fig. 9) Använd godkända skyddshandskar.

(Fig. 10) Använd kraftiga halksäkra kängor.

(Fig. 11) Se upp för kast.

(Fig. 12) Symbolen på produkten eller dess förpackning indikerar att denna produkt ej kan hanteras som hushållsavfall. Denna produkt ska överlämnas till lämplig återvinningsstation.

(Fig. 13) Utrustningen kan våldsamt kasta iväg föremål som kan studsa tillbaka. Detta kan leda till allvarliga ögonskador om inte rekommenderad skyddsutrustning används.

(Fig. 14) Koppla bort batteriet före underhåll.

(Fig. 15) Produkten har skydd mot vattenstänk.

(Fig. 16) Håll alla delar av din kropp borta från de heta ytorna.

(Fig. 17) Miljömärkning för bulleremission enligt direktiv och bestämmelser för EU och Storbritannien samt New

South Wales-lagen "Protection of the Environment Operations (Noise Control) Regulation 2017". Produktens garanterade ljudeffektnivå anges i Tekniska data på sida 484.

ääääävvxxxx

(Fig. 18)

Typskylten visar serienumret. yyyy är produktionsåret, ww är produktionsveckan och xxxx är sekvensnumret.

Användaren ska se till att inga människor eller djur kommer närmare än 15 meter. Om flera användare arbetar på samma plats ska säkerhetsavständet vara minst 15 meter.

Notera: Övriga symboler/dekaler på produkten avser specifika krav för certifieringar på andra kommersiella marknader.

Produktskada

Vi ansvarar inte för skador på vår produkt om:

• produkten repareras felaktigt
• produkten repareras med delar som inte kommer från tillverkaren eller inte har godkänts av tillverkaren
• produkten har ett tillbehör som inte kommer från tillverkaren eller inte har godkänts av tillverkaren
• produkten inte repareras vid ett godkänt servicecenter eller av en godkänd person.

Säkerhet

Säkerhetsdefinitioner

Varningar, försiktighetsåtgärder och anmärkningar används för att betona speciellt viktiga delar i bruksanvisningen.

WARNING: Används om det finns risk för skador eller dödsfall för användaren eller kringstående om anvisningarna i bruksanvisningen inte följs.

OBSERVERA: Används om det finns risk för skada på produkten, annat material eller det angränsande området om anvisningarna i bruksanvisningen inte följs.

Notera: Används för att ge mer information som är nödvändig i en viss situation.

Allmänna maskinsäkerhetsvarningar

WARNING: Gå igenom alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som medföljer maskinen. Om du inte följer instruktionerna nedan kan det leda till elektriska stötar, brand och/eller allvarliga skador.

- Spara alla varningar och instruktioner som referens. I varningarna syftar begreppet "maskin" på en maskin som antingen är ansluten till en strömkälla (med sladd) eller drivs av batteri (sladdlöst).

Säkerhet i arbetsområdet

- Arbetsområdet ska hållas välordnat och väl belyst. I röriga eller mörka arbetsområden händer det lätt olyckor.

• Använd inte maskiner i explosiva miljöer, t.ex. där det förekommer brandfarliga vätskor, gaser eller damm.Maskiner skapar gnistor som kan antända damm och ångor.
• Håll barn och personer i närheten på avständ när du använder en maskin. Om du blir distraherad kan du tappa kontrollen.

Elsäkerhet

• Maskinens kontakter måste passa i uttaget. Förändra aldrig kontakten på något sätt. Använd inga adapterkontakter med jordade maskiner. Oförändrade stickproppar och motsvarande vägguttag minskar riskerna för elektriska stötar.
• Undvik kroppskontakt med jordade ytor, t.ex. rörledningar, värmeelement, spisar och kylskåp. Risken för elektriska stötar ökar om kroppen är jordad.
• Utsätt inte maskiner för regn eller våta förhållanden. Om vatten tränger in i en maskin ökar risken för elektriska stötar.
• Använd inte sladden på fel sätt. Använd inte sladden för att bära eller dra maskinen eller för att koppla ur produkten från eluttaget. Håll sladden borta från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga sladdar ökar risken för elektrisk stöt.
• När du använder en maskin utomhus ska du även använda en förlängningssladd för utomhusbruk. Om du använder en sladd för utomhusbruk minskar risken för elektriska stötar.
• Om det är oundvikligt att köra en maskin i en fuktig miljö ska du använda en jordfelsbrytare (RCD). Med jordfelsbrytare minskar risken för elektriska stötar.

Personligt skydd

• Var på din vakt, var uppmärksam på vad du gör och använd sunt förnuft när du använder en maskin. Använd inte en maskin om du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblick av ouppmärksamhet när du använder maskiner kan leda till allvarlig personskada.
• Använd personlig skyddsutrustning. Använd alltid ögonskydd. Lämplig skyddsutrustning som ansiktsmask, halkfria skyddsskor, hjälm och hörselskydd minskar risken för personskador.
• Förhindra oavsiktlig start. Se till att strömbrytaren är frånslagen innan du ansluter produkten till en strömkälla och/eller ett batteri och innan du tar upp eller bär produkten. Risken för olyckor är stor om du bär maskiner med fingret på strömbrytaren eller tillför ström till maskiner med strömbrytaren påslagen.
• Ta bort eventuella justeringsnycklar eller skiftnycklar innan du slår på maskinen. Skiftnycklar som lämnas kvar i maskinens rörliga delar kan orsaka personskada.

• Sträck dig inte för långt. Ha alltid stadigt fotfäste och god balans. Det ger dig större kontroll över maskinen i oväntade situationer.

• Använd ordentliga arbetskläder. Använd inte löst sittande kläder eller smycken. Håll här och kläder borta från rörliga delar. Lösa kläder, smycken och längt här kan fastna i rörliga delar.

• Om det finns anordningar för anslutning av enheter för uppsamling av damm ska du se till att dessa är ordentligt anslutna och att de används på rätt sätt. Dammuppsamling kan minska dammrelaterad fara.
• Tillåt inte dig själv att bli för avslappnad, även om du har erfarenhet av regelbunden användning av produkten, så att du börjar strunta i produktsäkerheten. En slarvig handling kan orsaka allvarlig skada på mindre än en sekund.

Användning och skötsel av maskinen

• Använd inte onödig kraft. Använd den maskin som är rätt för aktuellt syfte. Med rätt maskin utför du ett bättre och säkrare jobb med den hastighet som maskinen är utformad för.
• Använd inte maskinen om du inte kan starta och stänga av den med strömbrytaren. Maskiner som inte kan regleras med strömbrytaren är farliga och måste repareras.
• Koppla bort kontakten från strömkällan och/eller ta bort batteriet (om det kan tas bort) innan du gör några justeringar, byter tillbehör eller förvarar maskiner. Sådana förebyggande säkerhetsåtgärder minskar risken för att maskinen startas oavsiktligt.
• Förvara maskiner utom räckhåll för barn när de inte används. Se till att personer som inte tidigare har hanterat maskinerna eller som inte har läst instruktionerna inte använder dem. Maskiner är farliga om de används av ovana användare.
• Underhåll maskiner och tillbehör. Kontrollera att rörliga delar ligger i linje och inte kärvar. Kontrollera även om det finns skadade delar eller om det föreligger andra förhållanden som kan påverka maskinens funktion. Om maskinen är skadad ska den repareras innan den används igen. Många olyckor sker på grund av att rätt underhåll inte har utförts på maskinerna.
• Håll skärverktyg vassa och rena. Skärverktyg med vassa eggar som underhålls på rätt sätt kärvar mer sällan och är lättare att styra.
• Använd maskinen och tillbehör enligt de här instruktionerna. Tänk på att ta hänsyn till arbetsförhållandena och det arbete som ska utföras. Användning av maskinen för andra syften än de avsedda kan resultera i en farlig situation.
• Håll handtagen och greppytorna torra, rena och fria från olja och fett. Hala handtag och greppytor innebär att det inte är säkert att hantera och styra verktyget i oväntade situationer.

Använda och underhålla batteridrivna verktyg

- Ladda endast upp med den laddare som anges av tillverkaren. En laddare som är lämplig för en typ av batteripack kan utgör en brandrisk när den används med ett annat batteripack.

• Använd endast maskiner med särskilt avsedda batteripack. Användning av andra batterier kan innebära risk för skada och brand.
• När batteriet inte används ska du hålla det borta från andra metallföremål, som gem, mynt, nycklar, spikar, skruvar och andra små metallföremål, som kan skapa en anslutning mellan kontakterna. Kortslutning av batteriets kontakter kan orsaka brännskador eller brand.
• Vid felaktig användning kan vätska spruta ut från batteriet. Undvik kontakt. Om kontakt inträffar av misstag ska du skölja med vatten. Om du får vätska i ögonen ska du kontakta vården. Vätska som sprutar ut från batteriet kan orsaka irritation eller sveda.
• Använd inte ett batteripack eller ett verktyg som är trasigt eller modifierat. Skadade eller modifierade batterier kan uppvisa oförutsägbart beteende vilket kan leda till brand, explosion eller risk för skada.
• Utsätt inte ett batteripack eller ett verktyg för brand eller extrema temperaturer. Om de utsätts för brand eller temperatur över 130 °C kan de explodera.
• Följ alla anvisningar för laddning och ladda inte batteripacket eller verktyget utanför det temperaturintervall som anges i instruktionerna. Felaktig laddning eller temperaturer utanför det specificerade intervallet kan skada batteriet och öka risken för brand.

Service

• Låt en kvalificerad reparatör, som endast använder identiska reservdelar, serva din maskin. På så sätt garanterar du att säkerheten för din maskin upprätthålls.
• Utför aldrig underhåll på skadade batteripack. Underhåll på batteripack bör endast utföras av tillverkaren eller auktoriserade tjänsteleverantörer.

Säkerhetsvarningar för grästrimmer, röjsåg och busksåg

• Använd inte maskinen i dåligt väder, i synnerhet inte vid risk för blixtnedslag. Det minskar risken att träffas av blixten.
• Kontrollera om det finns vilda djur i området där maskinen ska användas. Vilda djur kan skadas av maskinen under drift.
• Kontrollera noga området där maskinen ska användas och ta bort alla stenar, kvistar, kablar, ben och andra främmande föremål. Utslungade föremål kan orsaka personskador.
• Innan du använder maskinen ska du alltid inspektera den visuellt för att kontrollera att klingan eller kniven, och kling- eller knivenheten inte är skadade. Skadade delar ökar skaderisken.
• Följ anvisningarna för byte av tillbehör. Felaktigt åtdragna klingmuttrar eller -bultar kan antingen skada klingan eller leda till att den lossnar.
• Klingans märkvarvtal måste vara minst lika med det maximala varvtalet som anges på maskinen. Klingor

som går snabbare än deras märkvarvtal kan gå sönder och flyga isär.
- Använd ögon-, öron-, huvud- och handskydd. Lämplig skyddsutrustning minskar personskador på grund av skräp som slungas ut eller oavsiktlig kontakt med trimmerlinan eller klingan.
- Ha alltid skyddsskor på när du använder maskinen. Använd aldrig maskinen barfota eller med öppna sandaler. Detta minskar risken för skador på fötterna orsakade av den rörliga klingan, linan eller kniven.
- Ha alltid på dig långbyxor när du använder maskinen. Exponerad hud ökar risken för skador från utkastade föremål.
- Håll kringstående personer på avständ när du använder maskinen. Skräp som slungas iväg kan orsaka allvarliga personskador.
- Använd alltid båda händerna när du använder maskinen. Om du håller maskinen med båda händerna undviker du att förlora kontrollen över den.
- Håll endast maskinen i de isolerade grepytorna eftersom trimmerlinan eller klingan kan komma i kontakt med dolda ledningar. Om trimmerlinan eller klingan kommer i kontakt med en strömförande ledning kan maskinens metalldelar strömsättas och ge användaren en elektrisk stöt.
- Stå alltid stadigt och använd endast maskinen när du står på marken. Hala eller instabila ytor kan få dig att tappa balansen eller kontrollen över maskinen.
- Använd inte maskinen i för branta lutningar. Detta minskar risken för att du tappar kontrollen, halkar eller ramlar, som kan resultera i personskador.
- När du arbetar i lutningar ska du alltid stå stadigt, alltid arbeta tvärs över lutningen snarare än uppifrån och ner och vara oerhört försiktig när du byter riktning. Detta minskar risken för att du tappar kontrollen, halkar eller ramlar, som kan resultera i personskador.
- Håll alla kroppsdelar borta från kniven, linan eller klingan när maskinen är i drift. Innan du startar maskinen ska du se till att kniven, linan eller klingan inte kommer i kontakt med något. Ett ögonblick av ouppmärksamhet när du använder maskinen kan leda till allvarlig personskada på dig och andra.
- Kör inte maskinen över midjehöjd. Detta hjälper till att förhindra oavsiktlig kontakt med klingan eller kniven och ger ökad kontroll över maskinen i oväntade situationer.
- När du sågar snårskog och ungträd som är spända ska du se upp för återfjädring. När spänningen i träfibrerna frigörs kan grenen eller trädet träffa användaren eller göra att maskinen blir okontrollerbar.
- Var mycket försiktig när du kapar snårskog och ungträd. Smala växtdelar kan fastna i klingan och piska mot dig eller få dig ur balans.
- Behåll kontrollen över maskinen och rör inte vid knivar, linor eller klingor och andra farliga rörliga delar medan de fortfarande är i rörelse. Detta

minskar risken för skador som orsakas av rörliga delar.

• När du tar bort material som har fastnat eller utför service på maskinen måste du se till att strömbrytaren är avstängd och att batteriet är borttaget. Om maskinen startar när du tar bort material som har fastnat eller när du utför service kan du skada dig allvarligt.
• Se till att maskinen är avstängd när du bär den och håll den borta från kroppen. Korrekt hantering av maskinen minskar risken för oavsiktlig kontakt med den rörliga klingan, linan eller kniven.
• Vid transport eller förvaring av maskinen ska käpan alltid monteras på metallblad. Korrekt hantering av maskinen minskar risken för oavsiktlig kontakt med klingan.
• Använd endast knivar, linor, skärhuvuden och klingor som specificerats av tillverkaren. Felaktiga reservdelar kan orsaka haveri och skador.
• När du tar bort material som har fastnat eller utför service på maskinen måste du se till att strömbrytaren är avstängd och att batteriet är borttaget. Om maskinen startar när du tar bort material som har fastnat eller när du utför service kan du skada dig allvarligt.

Annan allmän säkerhetsinformation

• Vid förflyttning till annat område ska produkten inaktiveras. Ta alltid bort batteriet när produkten lämnas över till en annan person.
• Ställ aldrig ner produkten om du inte har inaktiverat den och tagit ur batteriet. Lämna inte produkten utan uppsikt när den är påslagen.
• Skärverktyget stannar inte omedelbart efter att produkten stängs av.
• När produkten har utsatts för stötar reparerar du eventuellt slitage och skador innan du använder den.
• Om någonting fastnar i skärutrustningen när du använder produkten ska du stoppa och avaktivera produkten. Se till att skärutrustningen stannar helt. Ta bort batteriet innan du rengör, kontrollerar eller reparerar produkten och skärutrustningen.
• Kontrollera produkten före användning. Se Säkerhetsanordningar på produkten på sida 477 och Underhåll på sida 481. Använd inte en defekt produkt. Utför de säkerhets-, underhålls- och serviceinstruktioner som beskrivs i denna bruksanvisning.
• En felaktig skärutrustning kan öka risken för olyckor.
• Kontrollera växeln med avseende på smuts och sprickor. Ta bort gräs och löv från växeln med hjälp av en borste. Handskar ska användas när det behövs.
• Se alltid till att ventilationsöppningarna är fria från skräp.
• Kontrollera att trimmerhuvudet sitter fast ordentligt på trimmern.

• Samtliga käpor, skydd och handtag måste vara monterade före start.

• Kontrollera produkten så att den är i fullgott skick. Kontrollera att alla muttrar och skruvar är åtdragna.

• Kontrollera att trimmerhuvudet och trimmerskyddet inte har skador eller sprickor. Byt trimmerhuvud eller trimmerskydd om det har utsatts för slag eller har sprickor. Använd alltid rekommenderat skydd för den specifika skärutrustningen. Se Tillbehör på sida 485.
• Denna produkt är ett farligt verktyg om du inte är försiktig eller om du använder produkten felaktigt. Den här produkten kan orsaka allvarlig eller livshotande skada för användaren och andra.
• Apparaten är inte avsedd för användning av personer (inklusive barn) med olika funktionshinder eller bristande erfarenhet och kunskap. De får endast använda apparaten under uppsikt eller om de får instruktioner om användning av apparaten av en person som ansvarar för deras säkerhet. Barn ska övervakas för att garantera att de inte leker med apparaten.
• Tillåt aldrig barn att använda eller vara i närheten av maskinen. Eftersom maskinen är lätt att starta kan barn starta den om de inte hålls under uppsikt. Detta kan innebära risk för allvarlig personskada. Avlägsna därför alltid batteriet när maskinen inte är under uppsikt.
• Låt aldrig barn eller andra personer som inte utbildats i handhavande av produkten och/eller batteriet använda eller underhålla den.
• Förvara utrustningen i ett låsbart utrymme så att den är oåtkomlig för barn och obehöriga.
• Håll händer och fötter borta från skärområdet, särskilt när du startar motorn.
• Håll händer och fötter borta från skärutrustningen tills den har stannat helt när produkten är avaktiverad.
• Ta inte bort klippt material, och låt inte andra personer ta bort klippt material, medan produkten är aktiverad eller skärutrustningen roterar, eftersom detta kan orsaka allvarliga personskador.
• Kom ihåg att det är du som användare som ansvarar för att inte utsätta människor eller deras egendom för olyckor eller faror.
• Enhetens ursprungliga utformning får inte under några omständigheter ändras utan tillstånd från tillverkaren. Använd alltid originaltillbehör. Icke auktoriserade ändringar och/eller tillbehör kan medföra allvarliga skador eller dödsfall för föraren eller andra. Garantin kanske inte omfattar skador som orsakas av användning av icke godkända tillbehör eller reservdelar.
• De enda tillbehör du får använda produkten som drivkälla till är den skärutrustning som rekommenderas i kapitlet Tillbehör. Se Tillbehör på sida 485.
• Använd aldrig en produkt som har modifierats så att den inte längre överensstämmer med originalutförandet
• Använd aldrig en produkt som är defekt. Följ säkerhets-, underhålls- och serviceinstruktioner

i denna bruksanvisning. Vissa underhålls- och serviceåtgärder ska utföras av utbildade och kvalificerade specialister. Se anvisningar under rubriken Underhåll.

• Arbete i dåligt väder är tröttsamt och kan öka riskerna. Vi rekommenderar inte att produkten används i mycket dåligt väder, till exempel vid tät dimma, kraftigt regn, kraftig vind, extrem kyla eller risk för åskväder. eftersom det innebär ökade risker.
• Arbeta aldrig från en stege eller pall eller annan upphöjd position som inte är väl förankrad.
• Förvara apparater som inte är igång under tak – När apparater inte används ska de förvaras inomhus
• Det är omöjligt att täcka alla tänkbara situationer du kan ställas inför. Var alltid försiktig och använd sunt förnuft. Undvik situationer som du anser dig otillräckligt kvalificerad för. Om du efter att ha läst dessa instruktioner fortfarande känner dig osäker angående tillvägagångssätt ska du rådfråga en expert innan du fortsätter.
• Se till att inga människor eller djur kommer närmare än 15 meter under arbetets gång. När flera användare arbetar på samma område ska säkerhetsavständet vara minst 15 meter. Annars finns det risk för allvarlig personskada. Stäng omedelbart av produkten om någon närmar sig arbetsplatsen. Sväng aldrig runt med produkten utan att först kontrollera bakåt att ingen befinner sig inom säkerhetszonen.
• Se till att människor, djur eller annat inte påverkar din kontroll över produkten och att de inte kommer i kontakt med skärutrustningen eller lösa föremål som slungas iväg av skärutrustningen. Använd aldrig produkten utan möjlighet att kunna påkalla hjälp i händelse av olycka.
• Se till att du kan gå och stå säkert. Titta efter eventuella hinder vid en oväntad förflyttning (rötter, stenar, grenar, gropar, diken osv.). laktta stor försiktighet vid arbete i sluttande terräng.
• Gå – spring aldrig.
• Inspektera arbetsområdet. Avlägsna alla lösa föremål, exempelvis stenar, krossat glas, spikar, stältråd och snören, som kan slungas iväg eller sno in sig i skärutrustningen eller dess skydd.
• Se upp för grenbitar som kan slungas iväg när du klipper. Klipp inte för nära marken där stenar eller andra lösa föremål kan slungas iväg.
• Se till att inga kläder eller kroppsdelar kommer i kontakt med skärutrustningen när produkten används. Håll produkten under midjenivå.
• Varning för utslungade föremål. Godkända ögonskydd ska alltid användas. Luta dig aldrig över skärutrustningens skydd. Stenar, skräp m.m. kan kastas upp i ögonen och orsaka blindhet eller allvarliga skador.

• Var alltid uppmärksam på varningssignaler eller tillrop när hörselskydd används. Ta alltid av hörselskydden så snart du stängt av produkten.

• Om oönskade vibrationer uppstår matar du ut en ny tråd med rätt längd för att häva vibrationerna.

• Om produkten börjar vibrera onormalt mycket ska du stoppa produkten och ta bort batteriet.
• Överexponering av vibrationer kan leda till blodkärls- eller nervskador hos personer som har dålig blodcirkulation. Prata med läkare om du upplever kroppsliga symptom som kan relateras till överexponering av vibrationer. Exempel på sådana symptom är domningar, känselbortfall, en kittlande känsla, stickningar, smärta, avsaknad eller reducering av normal styrka samt förändringar i hudens färg eller tillstånd. Dessa symptom uppträder vanligtvis i fingrar, händer eller handleder.
• Håll alltid produkten med båda händerna. Håll produkten på höger sida av kroppen.

Orsaker till kast och relaterade varningar

• Kast är när maskinen plötslig rör sig i sidled, framåt eller bakåt, vilket kan inträffa när klingan fastnar eller kommer i kontakt med ett föremål som en trästump. Det kan vara så kraftigt att maskinen och/eller den som använder den kastas åt något håll, och kan göra att användaren tappar kontrollen över maskinen. Kast och relaterade risker kan undvikas om nedanstående försiktighetsåtgärder vidtas.
• Håll ett stadigt grepp med båda händerna på maskinen och placera armarna så att de parerar eventuella kast. Se till att du står på maskinens vänstra sida. Kast kan öka skaderisken på grund av att maskinen rör sig oväntat. Kast kan kontrolleras av användaren om rätt försiktighetsåtgärder vidtas.
• Om klingan av någon anledning fastnar eller när du avbryter ett snitt stänger du av maskinen och håller den stilla i materialet tills klingan stannar helt. Medan klingan kärvar ska du aldrig försöka ta bort maskinen från materialet eller dra maskinen bakåt medan klingan är i rörelse, annars kan detta orsaka kast. Undersök och vidta korrigerande åtgärder för att eliminera orsaken till att klingan kärvar.
• Använd inte en slö eller skadad klinga. Slöa eller skadade klingor ökar risken för att fastna i ett föremål, vilket resulterar i kast.
• Se till att alltid ha god sikt över det material som kapas. Sannolikheten för kast ökar i områden där det är svårt att se materialet som beskärs.
• Om du närmar dig en annan person när du använder maskinen ska du stänga av den. Vid kast finns det en ökad risk för skador på andra personer som träffas av den rörliga klingan.

Personlig skyddsutrustning

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

- Använd alltid godkänd personlig skyddsutrustning när du använder produkten. Personlig skyddsutrustning kan inte eliminera skaderisken helt,

men den reducerar effekten av en skada vid ett eventuellt olyckstillbud. Be din återförsäljare om hjälp med att välja rätt utrustning.

• Använd hjälm om träden i arbetsområdet är högre än 2 m.
• Använd godkända hörselskydd.
• Använd alltid godkända skyddsglasögon som uppfyller kraven i standarden ANSI Z87.1 i USA eller EN 166 i EU-länder. Använd visir för att skydda ansiktet. Visiret ger inte ett fullgott skydd för ögonen.

(Fig. 19)

• Använd handskar vid behov, till exempel när du ansluter, undersöker eller rengör skärutrustningen.
• Använd skyddskängor med stålhätta och halkfri sula.
• Ha på dig kläder i slitstarkt material. Bär alltid kraftiga långbyxor och överdel med långa ärmar. Använd inte löst sittande kläder som kan fastna i kvistar och grenar. Använd inte smycken, korta byxor eller sandaler. Gå inte barfota. Sätt upp håret ordentligt så att det inte hänger nedanför axlarna. (Fig. 20)
• Ha första förband nära till hands.

(Fig. 21)

Säkerhetsanordningar på produkten

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

I detta avsnitt beskrivs produktens säkerhetsfunktioner, dess syfte samt hur kontroller och underhåll ska utföras för att säkerställa att den fungerar korrekt. Se anvisningar under rubrik Produktöversikt på sida 471 för att ta reda på var dessa delar finns på din produkt.

Produktens livslängd kan förkortas och risken för olyckor kan öka om underhåll av produkten inte utförs på rätt sätt och om service och/eller reparationer inte utförs av specialutbildade tekniker. Kontakta din serviceverkstad om du behöver ytterligare information.

WARNING: Använd aldrig en produkt med skadade säkerhetskomponenter. Produktens säkerhetsutrustning ska kontrolleras och underhållas som beskrivs i detta avsnitt. Om din produkt inte klarar alla kontrollerna ska serviceverkstad uppsökas för reparation.

OBSERVERA: All service och reparation av maskinen kräver specialutbildning. Detta gäller särskilt maskinens säkerhetsutrustning. Om maskinen inte klarar någon av nedan listade kontroller ska du uppsöka en serviceverkstad. Ett köp av någon av våra produkter garanterar att du kan få en

fackmannamässig reparation och service utförd. Om inköpsstället för maskinen inte är en av våra serviceverkstäder ska du fråga dem efter närmaste serviceverkstad.

Kontrollera användargränssnittet

1. Håll start-/stoppknappen (A) intryckt.

a) Produkten är på när displayen (B) är tänd. (Fig. 22)
b) Produkten är avstängd när displayen är släckt.

1. Om varningslampan på displayen lyser eller blinkar läser du i Felsökning på sida 483.

Kontrollera gasreglagespärren

Gasreglagespärren förhindrar oavsiktlig drift. När du trycker gasreglagespärren framåt (A) och sedan trycker den mot handtaget (B) frikopplas gasreglaget (C). När greppet om handtaget släpps återgår både gasreglaget och gasreglagespärren till sina respektive ursprungslägen. Denna rörelse drivs av oberoende fjädrar.

(Fig. 23)

1. Se till att gasreglaget är låst när spärren är i sitt ursprungsläge. (Fig. 24)
2. Tryck på gasreglaget och kontrollera att det går tillbaka till sitt ursprungliga läge när du släpper det. (Fig. 25)
3. Se till att gasreglaget och spärren går lätt samt att returfjädern fungerar som den ska. (Fig. 26)
4. Starta produkten, se Starta produkten på sida 480.
5. Applicera fullt varvtal.
6. Släpp gasreglaget och se till att skärutrustningen stannar helt.

Selens snabbutlösningsfunktion

WARNING: Använd inte en sele med snabbutlösningsfunktion som inte fungerar korrekt. Kontrollera att selens snabbutlösningsfunktion fungerar som den ska när du justerar produkten.

- Selens snabbutlösningsfunktion sitter framtill på produkten.

(Fig. 27)

- Selens remmar måste alltid vara i rätt läge.

- I en nödsituation hjälper selens snabbutlösningsfunktion dig att på ett säkert sätt ta dig loss från produkten.

Kontrollera skärutrustningens skydd

WARNING: Använd inte skärutrustningen utan ett godkänt skydd som monterats korrekt på skärutrustningen. Använd alltid det

rekommenderade skärutrustningsskyddet för den skärutrustning som du använder. Se Tillbehör på sida 485. Om fel eller defekt skydd för skärutrustningen monteras, kan detta orsaka allvarlig personskada.

Skärutrustningens skydd stoppar föremål som slungas ut mot användaren. Det förhindrar även skador som skulle inträffa om du vidrör skärutrustningen.

1. Stanna produkten och ta ut batteriet.
2. Kontrollera visuellt om det finns skador, till exempel sprickor. (Fig. 28)
3. Byt ut skärutrustningen om den är skadad.

Fästa och ta bort läsmuttern

WARNING: Stoppa produkten och ta ur batteriet, använd skyddshandskar och var försiktig runt de vassa kanterna på skärutrustningen.

Låsmuttern används för att låsa vissa typer av skärutrustning. Låsmuttern är vänstergängad. (Fig. 29)

• För att fästa drar du åt läsmuttern mot skärutrustningens rotationsriktning.
• Lossa och ta bort läsmuttern genom att skruva den i skärutrustningens rotationsriktning.
• För att lösgöra och dra åt låsmuttern, använd en hylsnyckel med längt skaft. Pilen på bilden visar det område där du ska använda hylsnyckeln.

Notera: Se till att du kan inte vrida låsmuttern för hand. Byt muttern om nylonåsningen inte har ett motstånd på minst 1,5 Nm. Muttern ska bytas efter det att den skruvats på ca 10 gånger.

Skärutrustning

WARNING: Ta ut batteriet och se till att skärutrustningen stannar helt innan du arbetar med något på skärutrustningen.

WARNING: Använd rätt skärutrustning. Använd endast skärutrustningen tillsammans med det skydd som vi rekommenderar. Se Tillbehör på sida 485. Se till att skärutrustningen är korrekt slipad. En skärutrustning som inte är korrekt slipad ökar risken för kast.

WARNING: En fritt roterande klinga kan orsaka skada medan den fortsätter att rotera efter det att brytaren har släppts. Ordentlig kontroll behöver upprätthållas tills klingan helt har slutat rotera.

(Fig. 30)

Använd skyddshandskar när skärutrustningen hanteras.

• Använd klingorna och gräsknivarna för att kapa kraftigt gräs.
• Använd trimmerhuvudet till att trimma gräset.
• Kontrollera skärutrustningen med avseende på skador och sprickbildning. Byt ut skadad skärutrustning.

Trimmerhuvud

• Använd alltid rätt trimmerhuvud och skärutrustning, och använd alltid rekommenderad trimmerlina. Se Tillbehör på sida 485 och montering i slutet av handboken.
• Se till att kniven på trimmerskyddet inte är skadad.
• Se till att trimmerlinan lindas hårt och jämnt runt trumman för att förhindra osedvanliga vibrationer från produkten. Olika linlängder kan orsaka vibrationer som inte är nödvändiga. Knacka på trimmerhuvudet för att få rätt längd på linan.

För att få en längre livslängd på linan kan den läggas i vatten i två dygn eller längre innan den monteras. Det gör linan mer beständig.

Gräsklinga

• Använd korrekt slipade klingor. En felaktigt slipad eller skadad klinga ökar risken för skador.
• För att slipa och ställa in klingan ska du läsa anvisningarna som medföljer klingan.

Säkerhetsinstruktioner för montering

WARNING: Läs, förstå och följ dessa anvisningar noggrant innan du använder produkten.

• Ta bort batteriet från produkten innan du monterar produkten.
• Använd godkända skyddshandskar.
• När du använder en gräsklinga måste du se till att rätt klingskydd och sele är monterade på produkten.
• Ett skadat eller felaktigt skydd kan orsaka skador. Använd inte någon skärutrustning som inte har ett godkänt skydd monterat.
• Medbringarhjulet och stödflänsen måste passas in korrekt i skärutrustningens centrumhål. Skärutrustning som ansluts på fel sätt kan orsaka skador eller dödsfall.
• För att använda produkten på ett säkert sätt och undvika att skada användaren eller andra personer måste produkten alltid vara korrekt fäst i selen.

Säkerhetsinstruktioner för underhåll

WARNING: Läs varningsinstruktionerna nedan innan du utför underhåll på produkten.

• Ta ur batteriet innan du utför underhåll, övriga kontroller eller monterar produkten.
• Användaren får endast utföra underhålls- och servicearbeten som beskrivs i denna bruksanvisning. Vänd dig till en serviceverkstad för underhåll och service av större omfattning.
• Rengör inte batteriet eller batteriladdaren med vatten. Starka rengöringsmedel kan orsaka skador på plasten.
• Om du inte utför underhåll minskas produktens livscykel och risken för olyckor ökar.
• Särskild utbildning krävs för allt service- och reparationsarbete, särskilt för produktens

säkerhetsanordningar. Om inte alla kontroller i den här bruksanvisningen är godkända efter att du gjort underhåll ska du kontakta din serviceverkstad. Vi garanterar att det finns professionella reparationer och service tillgängliga för din produkt.

• Håll klingans skärtänder väl och korrekt skärpta. Följ våra rekommendationer. Se även instruktionerna på knivförpackningen.
• Använd endast originaltillbehör.
• Använd alltid kraftiga arbetshandskar när du reparerar skärutrustningen. Knivarna är vassa och kan lätt ge skärskador.

Montering

Montera styret

1. Lossa skruven bakom gashandtaget. (Fig. 31)
2. Flytta gashandtaget till höger om handtaget.
3. Passa in hålet bakom gashandtaget med hålet på handtaget.
4. Låt skruven gå genom hålen. Dra åt skruven.
5. Montera styret mellan pilarna på riggröret. Dra åt skruven. (Fig. 32)

Placera styret i transportläge

1. Lossa vredet.
2. Vrid styret tills det är parallellt med riggröret. (Fig. 33)
3. Vrid styret runt axeln tills styrklämman låses i transportläge. (Fig. 34)
4. Vrid åt vredet.

Montera skärutrustningen

Skärutrustningen inkluderar själva skärutrustningen och ett skydd till skärutrustningen.

WARNING: Stanna produkten och ta ut batteriet. Använd skyddshandskar.

WARNING: Använd alltid ett rekommenderat skydd till skärutrustningen. Se Tillbehör på sida 485.

WARNING: En felaktigt ansluten skärutrustning kan resultera i personskada eller dödsfall.

Skärutrustning och skydd

Produkten använder samma skärutrustningsskydd för gräsklingan och trimmerhuvudet.

- Skärutrustningsskydd och gräsklinga.

(Fig. 35)

- Skärutrustningsskydd och trimmerhuvud.

(Fig. 36)

Montera trimmerhuvudet, skärutrustningsskyddet och gräsklingan

Montera trimmerhuvudet T35

1. Placera medbringarhjulet (B) på den utgående axeln.
2. Vrid den utgående axeln tills ett av hålen i medbringarhjulet är mitt för motsvarande hål i växelhuset.
3. För in låspinnen (C) i hålet så att riggröret låses.
4. Vrid trimmerhuvudet (H) motsols för att fästa. (Fig. 37)

Ta av trimmerhuvudet T35

1. För in låspinnen (C) i hålet så att riggröret låses.
2. Vrid trimmerhuvudet (H) medurs för att ta bort det.
3. Ta bort medbringarhjulet (B) från den utgående axeln. (Fig. 37)

Montera skärutrustningsskyddet

1. Fäst skärutrustningsskyddet (A) på kroken på pläthällaren (B). (Fig. 38)
2. Montera skärutrustningsskyddet på axeln och dra åt det med bulten (C).

Ta bort skärutrustningsskyddet

- Lossa bulten (C) och ta bort skärutrustningsskyddet (A) från riggröret. (Fig. 39)

Montera gräsklingan

1. Lägg produktens växel på ett plant underlag för att kontrollera att klingan är korrekt monterad.
2. Vrid den utgående axeln tills ett av hälen i medbringarhjulet (B) är mitt för motsvarande hål i växelhuset.

3. För in låspinnen (C) i hålet så att riggröret läses.

4. Placera gräsklingan (D), stödkoppen (E) och stödflänsen (F) på den utgående axeln. (Fig. 40)

5. Kontrollera att medbringarhjulet och stödflänsen hamnar rätt i gräsklingans centrumhål. (Fig. 30)
6. Sätt dit muttern (G).
7. Dra åt muttern med tändstiftshylsan. Håll tändstiftshylsans skaft nära klingskyddet. Dra åt i motsatt riktning mot hur skärutrustningen roterar. Dra åt till ett moment på 35–50 Nm. (Fig. 41)

Ta bort gräsklingan

1. Lägg produktens växel på ett plant underlag för att kontrollera att klingan tas bort på rätt sätt.
2. För in läspinnen (C) i hålet på riggröret så att riggröret låses.
3. Ta bort muttern (G).
4. Ta bort stödflänsen (F), stödkoppen (E) och gräsklingan (D) från den utgående axeln. (Fig. 40)

Justera selen

WARNING: Fäst alltid denna produkt rätt på selen. Om du inte gör det kan du inte

styra produkten säkert och det kan orsaka skada på dig eller andra. Använd inte en sele med skadad snabbutlösning.

WARNING: Använd selens snabbutlösningsfunktion om du måste ta dig loss från produkten och selen i en nödsituation.

1. Sätt på dig selen.
2. Justera selen för att få bästa arbetsställning.
3. Justera sidoremmarna tills vikten är jämnt fördelad på båda axlarna. (Fig. 42)
4. Justera selen så att skärutrustningen blir parallell med marken. (Fig. 43)
5. Om arbetet går ut på att klippa gräs bör skärutrustningen nudda lätt mot marken. Justera upphängningspunkten för att balansera produkten på rätt sätt.

Drift

Introduktion

WARNING: Läs och förstå säkerhetskapitlet innan du använder produkten.

Ansluta batteriet till produkten

WARNING: Använd endast Husqvarna-originalbatterier i produkten.

1. Se till att batteriet är fulladdat.
2. Skjut in batteriet i produktens batterihållare. Batteriet läses på plats när du hör ett klickljud. (Fig. 44)

OBSERVERA: Om batteriet inte går enkelt in i batterihållaren är det inte korrekt installerat. Det kan orsaka skador på produkten.

1. Kontrollera att batteriet är korrekt installerat.

Att göra innan du använder produkten

• Undersök arbetsområdet för att se till att du vet vilken typ av terräng det är. Undersök markens lutning och kontrollera att det inte finns hinder såsom stenar, grenar och diken.

• Gör en övergripande kontroll av produkten.

• Utför säkerhetsinspektioner, underhåll och service enligt den här bruksanvisningen.

• Om klingan används ska du se till att låsmuttern är korrekt åtdragen.
• Se till att alla kåpor och skärutrustningsskyddet är korrekt monterade och att de inte är skadade. Byt ut skadade delar.

Arbetsläge

• Håll produkten med båda händerna.
• Håll produkten på höger sida av kroppen.
• Håll skärutrustningen under midjenivå.
• Ha alltid produkten fäst vid selen.
• Håll alla kroppsdelar borta från varma ytor.
• Håll alla kroppsdelar borta från skärutrustningen.

Fördela belastningen jämnt på axlarna

1. Justera spänningen på sidoremmarna för att fördela vikten jämnt på axlarna.
2. Justera selen för att få bästa arbetsställning. En justerad sele och produkt underlättar användning.

Starta produkten

1. Håll startknappen intryckt tills den gröna lampan tänds. (Fig. 45)
2. Använd gasreglaget för att reglera hastigheten.

Begränsa det maximala varvtalet med lägesknappen

Produkten har en lägesknapp. Med lägesknappen kan användaren begränsa det maximala varvtalet. Lägesknappen har tre hastighetsnivåer. En lägre nivå ökar drifttiden för produkten. Använd nivå 1 och 2 om arbetet inte kräver full hastighet/full effekt. Om full hastighet/effekt krävs för arbetet använder du nivå 3. Använd inte högre nivå än vad som behövs för arbetet.

1. Tryck på lägesknappen för att ställa in en gräns för det maximala varvtalet. De vita lamporna tänds för att visa att funktionen är på. (Fig. 46)
2. Tryck på lägesknappen igen för att välja nästa hastighetsnivå.

Automatisk avstängningsfunktion

Produkten har en avstängningsfunktion som avaktiverar den om den inte används.

Avlägsna gräs med en gräsklinga

1. Gräsklingor och gräsknivar får ej användas till vedartade stammar.
2. För alla typer av högt eller kraftigt gräs används gräsklinga.
3. Gräs mejas ned med pendlande rörelse i sidled, där rörelse från höger till vänster är röjningsmomentet och rörelse från vänster till höger är returrörelse. Låt klingan arbeta med vänstra sidan (mellan klockan 8 och 12).
4. Om klingan lutas något åt vänster vid gräsröjning, samlas gräset i en sträng som underlättar uppsamling vid t ex krattning.
5. Sträva efter att arbeta rytmiskt. Stå stadigt med fötterna isär. Flytta framåt efter returrörelsen och ställ dig stadigt igen.
6. Låt stödkoppen ligga an lätt mot marken. Den är till för att skydda klingan från markansättning.
7. Minska risken för att material ska lindas runt klingan genom att alltid arbeta med fullt varvtal och undvika det redan skurna materialet under returrörelsen.
8. Stanna motorn, lossa selen och placera maskinen på marken innan du samlar ihop det kapade materialet.

Grästrimning med trimmerhuvud

Klippa gräset

1. Håll trimmerhuvudet strax ovanför marken och luta det. (Fig. 47) Tryck inte ned grästrimmerlinan i gräset.
2. Använd 80 % hastighet när du klipper gräset nära föremål. (Fig. 48)

Klippa gräset

1. Se till att grästrimmerlinan är parallell med marken när du klipper. (Fig. 49)
2. Tryck inte ned trimmerhuvudet mot marken. Marken och produkten kan skadas.
3. Låt inte trimmerhuvudet vidröra marken oavbrutet, eftersom det kan orsaka skador på trimmerhuvudet.
4. Använd fullt varvtal när du för produkten från sida till sida för att klippa gräs. (Fig. 50) Se till att grästrimmerlinan är parallell med marken.

Sopa gräset

Luftflödet från den roterande trimmerlinan kan användas för att ta bort klippt gräs från ett område.

1. Håll trimmerhuvudet och dess sladd parallellt mot och ovanför marken.
2. Applicera fullt varvtal.
3. För trimmerhuvudet från sida till sida och sopa bort gräset.

WARNING: Rengör trimmerhuvudets kåpa varje gång du monterar en nya trimmerlina för att förhindra obalans och vibrationer i handtagen. Gör även en kontroll av andra delar av trimmerhuvudet och rengör det vid behov.

Stoppa produkten

1. Släpp gasreglaget eller gasreglagespärren.
2. Tryck på stoppknappen. (Fig. 45)
3. Tryck på frigöringsknapparna på batteriet och dra ut batteriet. (Fig. 51)

Underhåll

Introduktion

WARNING: Innan du utför något underhållsarbete måste du läsa och förstå kapitlet om säkerhet.

Underhållsschema

WARNING: Ta bort batteriet innan du utför underhåll.

Nedan följer en lista över de underhållssteg som ska utföras på produkten.

Underhåll	Dagligen	Varje vecka	Varje månad
Rengör produktens yttre delar med en torr trasa. Använd inte vatten. X
Se till att start-/stoppknappen fungerar som den ska och inte är defekt. X
Kontrollera att gasreglaget och gasreglagespärren fungerar korrekt säkerhetsmässigt.	X
Se till att samtliga kontroller fungerar och inte är skadade. X
Håll handtagen torra, rena och fria från olja och fett. X
Se till att skärutrustningen inte är skadad. Byt ut skärutrustningen om den är skadad.	X
Se till att skärutrustningens skydd och kniv inte är skadade. Byt ut skärutrustningens skydd och kniv om de är skadade.	X
Se till att skruvar och muttrar är åtdragna. X
Se till att frigöringsknapparna på batteriet fungerar och låser fast batteriet i produkten.	X
Kontrollera att batteriladdaren fungerar korrekt och inte är skadad. X
Se till att batteriet inte är skadat. X
Se till att upphängningspunkten inte är skadad. X
Se till att handtag och styre inte är skadade och att de är rätt anslutna. X
Se till att klingan är väl centrerad, är skarp och inte är skadad. En klinga som inte är centrerad ger upphov till vibrationer som kan orsaka skador på produkten.	X
Se till att skärutrustningens låsmutter är korrekt åtdragen. X
Se till att klingans transportskydd inte är skadat och att transportskyddet är korrekt monterat.	X
Undersök alla kopplingar och anslutningar. Se till att de inte är skadade eller smutsiga.		X
Se till att vinkelväxeln är rätt fylld med fett. Se Smörja vinkelväxeln på sida 483. Om inte använder du vinkelväxelfett från Husqvarna.		X
Se till att motorns luftintag inte är smutsigt. Rengör luftintaget med tryckluft. X
Kontrollera anslutningarna mellan batteriet och produkten. Kontrollera anslutningen mellan batteriet och batteriladdaren.			X
Se till att selens säkerhetsutlösning inte är skadad och fungerar som den ska. X

Rengöra produkten, batteriet och batteriladdaren

1. Rengör produkten med en torr trasa efter användning.
2. Rengör batteriet och batteriladdaren med en torr trasa. Håll batteriets styrspår rena.
3. Kontrollera att kontakterna på batteriet och batteriladdaren är rena innan batteriet sätts i batteriladdaren eller i produkten.

Fila gräskniven och gräsklingan

WARNING: Stanna produkten och ta ut batteriet. Använd skyddshandskar.

• För att fila gräskniven eller gräsklingan på rätt sätt ska du läsa anvisningarna som medföljer skärutrustningen.
• Fila alla eggar lika mycket för att behålla balansen.

- Använd en enkelgradig flatfil. (Fig. 52)

WARNING: Kassera alltid en klinga som är skadad. Försök inte att göra en böjd eller vriden klinga rak och använda den igen.

Kontrollera trimmerlinan

Använd endast rekommenderad trimmerlina. Se bilden på sista sidorna i bruksanvisningen.

1. Sätt i sladden i hålet på luckan på produkten för att kontrollera att rekommendationen följs. (Fig. 53)

Smörja vinkelväxeln

1. Tag bort skärutrustningen.

2. Placera produkten med fettpluggen i sitt högsta läge.

3. Ta bort fettpluggen. (Fig. 54)
4. Titta in i fettpluggens hål och vrid drivaxeln. Fettnivån (A) måste vara i nivå med toppen på kugghjulen (B). (Fig. 55)
5. Om fettnivån är för låg fyller du vinkelväxeln med vinkelväxelfett från Husqvarna. Fyll på längsamt och vrid drivaxeln medan du har på vinkelväxelfett. Stanna vid rätt nivå (B).

OBSERVERA: En felaktig mängd fett kan skada vinkelväxeln.

1. Montera fettpluggen.

Felsökning

Användargränssnitt

Problem Eventuella fel Möjlig åtgård
Batteriets LED-kontrollampa blin-kar orange	Låg batterispänning. Ladda batteriet.
Varningslampan blinkar röd Överbelastning. Skärutrustningen har fastnat. Stäng av pro-dukten. Ta bort batteriet. Rensa skärutrust-ningen från oönskat material.
Produkten startar inte Smuts i batteriets kontakter. Rengör batteriets kontakter med tryckluft el-ler en mjuk borste.
Varningslampan lyser med rött sken	Produkten behöver service. Kontakta en serviceverkstad.

Transport, förvaring och kassering

Transport och förvaring

• Medföljande litiumjonbatterier uppfyller kraven i lagstiftningen för farligt gods.
• Följ de särskilda kraven för förpackning och etiketter för kommersiella transporter, inklusive av tredje parter och speditörer.
• Tala med en person med särskild utbildning i farliga material innan du skickar produkten. Följ alla tillämpliga nationella föreskrifter.

• Använd tejp på öppna kontakter när du lägger batteriet i en förpackning. Lägg batteriet trängt i förpackningen för att förhindra rörelse.

• Ta ur batteriet vid förvaring eller transport.

• Placera batteriet och batteriladdaren i ett utrymme som är torrt och fritt från fukt och frost.
• Förvara inte batteriet på ställen där statisk elektricitet kan uppkomma. Förvara inte batteriet i en metallåda.
• Förvara batteriet på en plats där temperaturen är mellan 5 och 25 °C, och inte i direkt solljus.
• Förvara batteriladdaren på en plats där temperaturen är mellan 5 och 45 °C, och inte i direkt solljus.

• Använd endast batteriladdaren när omgivningstemperaturen är mellan 5 och 40 °C.

• Ladda batteriet till 30–50 % innan du förvarar det under längre perioder.

• Förvara batteriladdaren på en plats som är stängd och torr.
• Håll batteriet borta från laddaren under förvaring. Låt inte barn och personer som inte är godkända röra utrustningen. Förvara utrustningen på en plats som du kan låsa.
• Rengör produkten och gör en fullständig service innan du ska förvara produkten under en längre tid.
• Använd transportskydd på produkten för att förhindra personskador eller skador på produkten under transport och förvaring.

- Sätt fast produkten under transport.

Avyttring av batteriet, laddaren och produkten

Symbolerna på produkten eller dess förpackning indikerar att denna produkt inte får hanteras som hushållsavfall. Återvinn den vid en återvinningsstation för elektrisk och elektronisk utrustning. Detta bidrar till att förhindra skador på miljön och personskador.

Kontakta lokala myndigheter, hushållsavfallsservice eller en återförsäljare för mer information om hur produkten kan återvinnas.

Tekniska data

Tekniska data

	325iR
Motor
Motortyp Husqvarna e-torq BLDC
Varvtal på utgående axel. Trimmerhuvud/klinga, 1/min 5 800
Klippbredd, mm 420
Vikt
Vikt utan batteri, sele och skärutrustning, kg 3,5
Bulleremission^79
Ljudeffektnivå, uppmätt dB(A) 93
Ljudeffektnivå, garanterad L_WA dB(A) 96
Bullernivåer^80
Ljudtrycksnivå vid användarens öra, uppmätt enligt IEC 62841-1:
Utrustad med trimmerhuvud (original) dB(A) 83
Vibrationsnivåer^81
Vibrationsnivåer i handtag, uppmätt enligt IEC 62841-1, m/s ^2
Utrustad med trimmerhuvud (original), vänster/höger, m/s ^2	2,4/1,7
Utrustad med gräsklinga (original), vänster/höger, m/s ^2	2,1/1,5
Notera: Vid jämförelse av vibrationsnivåer mellan batteri- och förbränningsdrivna produkter används vibrationsberäknaren på https://www.husqvarna.com/uk/services-solutions/vibration-calculator/

Godkända batterier

Batteri BLi 200 40-B220X
Typ Litiumjonbatteri Litiumjonbatteri
Batterikapacitet, Ah 5,2 6
Nominell spänning, V 36 36
Vikt, kg (lb) 1,3 (2,9) 1,4 (3,1)

Godkända batteriladdare

Batteriladdare	QC330
Inspänning, V 100–240
Frekvens, Hz 50–60
Effekt, W 330

Tillbehör

Tillbehör

Godkända tillbehör	Tillbehörstyp Skärutrustningens skydd, art.nr.
Centrumhål i klingor/knivar, ∅ 25,4 mm
Gänga på utgående axel M10
Gräsklinga/gräskniv	Multi 255-3 (∅ 255, 3 tänder) 536 17 43-01
	Gräs 255-4 (∅ 255, 4 tänder) 536 17 43-01
Trimmerhuvud	T35, T35x (∅ 2,4–2,7 mm vriden trimmerlina Whisper)	536 17 43-01
Stödkopp	Fast

Försäkran om överensstämmelse

EU-försäkran om överensstämmelse

Vi, Husqvarna AB, 561 82 Huskvarna, Sverige, tel:

[phone], försäkrar på eget ansvar att produkten:

Beskrivning Batteridriven röjsåg/grästrimmer
Varumärke Husqvarna
Typ/Modell 325iR
Identifiering Serienummer daterade 2023 och framåt

uppfyller alla krav i följande EU-direktiv och förordningar:

Direktiv/förordning Beskrivning
2006/42/EG "om maskiner"
2014/30/EMC "angående elektromagnetisk kompatibilitet"
2011/65/EU "om begränsning av farliga ämnen"
2000/14/EC "angående buller utomhus"

och att följande standarder och/eller tekniska

specifikationer tillämpas: EN 62841-1:2015/AC:2015,

EN 62841-4-4 (IEC 62841-4-4:2020), EN

61000-6-1:2007 (Immunity), EN 61000-6-3:2007/

A1:2011/AC:2012 (Emission).

RISE SMP Svensk Maskinprovning AB, Box

4053, SE-904 03 Umeå, Sweden har utfört en

frivillig typkontroll enligt bilaga IX till 2006/42/EG.

Certifikatnummer: SEC/23/2580.

Notified body: 0404, RISE SMP Svensk Maskinprovning

AB, Box 4053, SE-904 03 Umeå, Sweden har även

intygat överensstämmelse med bilaga VI till rådets direktiv 2000/14/EG.

För information om bulleremissioner, se Tekniska data på sida 484.

Huskvarna, 2022-12-01

Ansvarig för teknisk dokumentation

İçindekiler
