325iR - Kosačka na krovinu HUSQVARNA - Bezplatný návod na obsluhu

Typ produktu	Batériová strunová kosačka / vyžínač
Značka	Husqvarna
Model	325iR
Hmotnosť (bez batérie, bez postroja, bez rezacieho príslušenstva)	3,5 kg
Typ motora	Husqvarna e-torq BLDC (bez kefiek)
Otáčky výstupného hriadeľa (vyžínacia hlava / nôž)	5800 ot/min
Šírka rezu	420 mm
Napájanie	Lítiovo-iónová batéria 36 V
Kompatibilné batérie	BLi200 (5,2 Ah) alebo 40-B220X (6,0 Ah)
Nabíjačka	QC330, 100-240 V, 50-60 Hz, 330 W
Meraná hladina akustického výkonu	93 dB(A)
Zaručená hladina akustického výkonu	96 dB(A)
Hladina akustického tlaku na ucho (vyžínacia hlava)	83 dB(A)
Vibrácie ľavá/pravá rukoväť (vyžínacia hlava)	2,4 / 1,7 m/s²
Vibrácie ľavá/pravá rukoväť (trávny nôž)	2,1 / 1,5 m/s²
Rezacie príslušenstvo	Vyžínacia hlava T35/T35x, trávny nôž Multi 255-3 alebo Grass 255-4
Ochrana rezacieho príslušenstva	Špeciálny ochranný kryt (ref. 536 17 43-01)
Postroj	Postroj s rýchlym uvoľnením
Bezpečnosť	Blokovanie spúšte, tlačidlo zap/vyp, LED indikátory, automatické zastavenie, bezpečnostný spínač postroja
Hlavné funkcie	Režim rýchlosti (3 úrovne), plynulý štart, funkcia automatického zastavenia, bezpečnostné vypnutie pri zablokovaní
Údržba a čistenie	Čistenie po použití suchou handričkou, mazanie uhlovej prevodovky, brúsenie nožov, výmena rezného vlákna
Určené použitie	Ľahké kosenie trávy a vyžínanie; nepoužívať na drevnaté stonky

Často kladené otázky - 325iR HUSQVARNA

Ako spustiť strunovú kosačku Husqvarna 325iR?

Stlačte tlačidlo zap/vyp, kým sa nerozsvieti zelená LED. Potom pomocou spúšte výkonu ovládajte rýchlosť. Pred použitím sa uistite, že batéria je správne nainštalovaná a rezacie príslušenstvo je pevne upevnené.

Akú batériu použiť s 325iR?

Používajte výhradne batérie Husqvarna BLi200 (5,2 Ah) alebo 40-B220X (6,0 Ah), obe lítiovo-iónové 36 V. Nepoužívajte iné modely.

Ako nastaviť postroj?

Nasaďte si postroj, upravte bočné popruhy, aby sa hmotnosť rovnomerne rozložila na ramená. Produkt musí byť rovnobežne so zemou, rezacie príslušenstvo sa mierne dotýka trávy. Použite závesný bod na vyváženie. V prípade núdze potiahnite rýchle uvoľnenie, aby ste sa uvoľnili.

Ako vymeniť rezné vlákno vyžínacej hlavy?

Vyberte batériu. Otvorte vyžínaciu hlavu (model T35/T35x) a vyberte cievku. Naviňte nové vlákno (∅ 2,4 až 2,7 mm, krútené Whisper) pevne a rovnomerne. Zložte hlavu proti smeru hodinových ručičiek. Skontrolujte nôž na rezanie vlákna na kryte.

Aké rezacie príslušenstvo je kompatibilné s 325iR?

Schválené príslušenstvo je: vyžínacia hlava T35/T35x (s rezným vláknom), trávny nôž Multi 255-3 (3 zuby) alebo Grass 255-4 (4 zuby). Všetky vyžadujú ochranu rezacieho príslušenstva ref. 536 17 43-01.

Ako čistiť a udržiavať stroj?

Po každom použití očistite výrobok suchou handričkou (žiadna voda). Vyčistite vzduchové vstupné otvory motora stlačeným vzduchom. Denno-denne kontrolujte upevnenie skrutiek a matíc, stav rezacieho príslušenstva a čistotu konektorov batérie. Každý týždeň namažte uhlovú prevodovku špeciálnym mazivom Husqvarna.

Čo robiť, ak červená LED bliká?

To znamená preťaženie (napr. zaseknuté rezacie príslušenstvo). Zastavte výrobok, vyberte batériu, očistite rezacie príslušenstvo od nečistôt. Ak problém pretrváva, nechajte výrobok vychladnúť. Ak LED svieti načerveno nepretržite, kontaktujte odborný servis.

Ako prepravovať a skladovať batériu?

Vždy vyberte batériu. Skladujte ju na suchom mieste pri teplote 5°C až 25°C, chráňte pred mrazom a slnkom. Pri preprave izolujte kontakty lepiacou páskou a vložte batériu do hermetického obalu. Batériu neskladujte v kovovej krabici ani v blízkosti kovových predmetov.

Aké sú dôležité bezpečnostné pokyny?

Vždy noste schválenú ochranu očí a sluchu, rukavice, bezpečnostné topánky a dlhé nohavice. Deti a zvieratá udržiavajte vo vzdialenosti viac ako 15 metrov. Nepracujte v daždi ani počas búrky. Nikdy nepoužívajte výrobok bez ochrany rezacieho príslušenstva. Pred akoukoľvek údržbou zastavte výrobok a vyberte batériu.

Aká je šírka rezu 325iR?

Šírka rezu je 420 mm (42 cm). To umožňuje rýchlo pokryť veľkú plochu, vhodné pre stredne veľké záhrady.

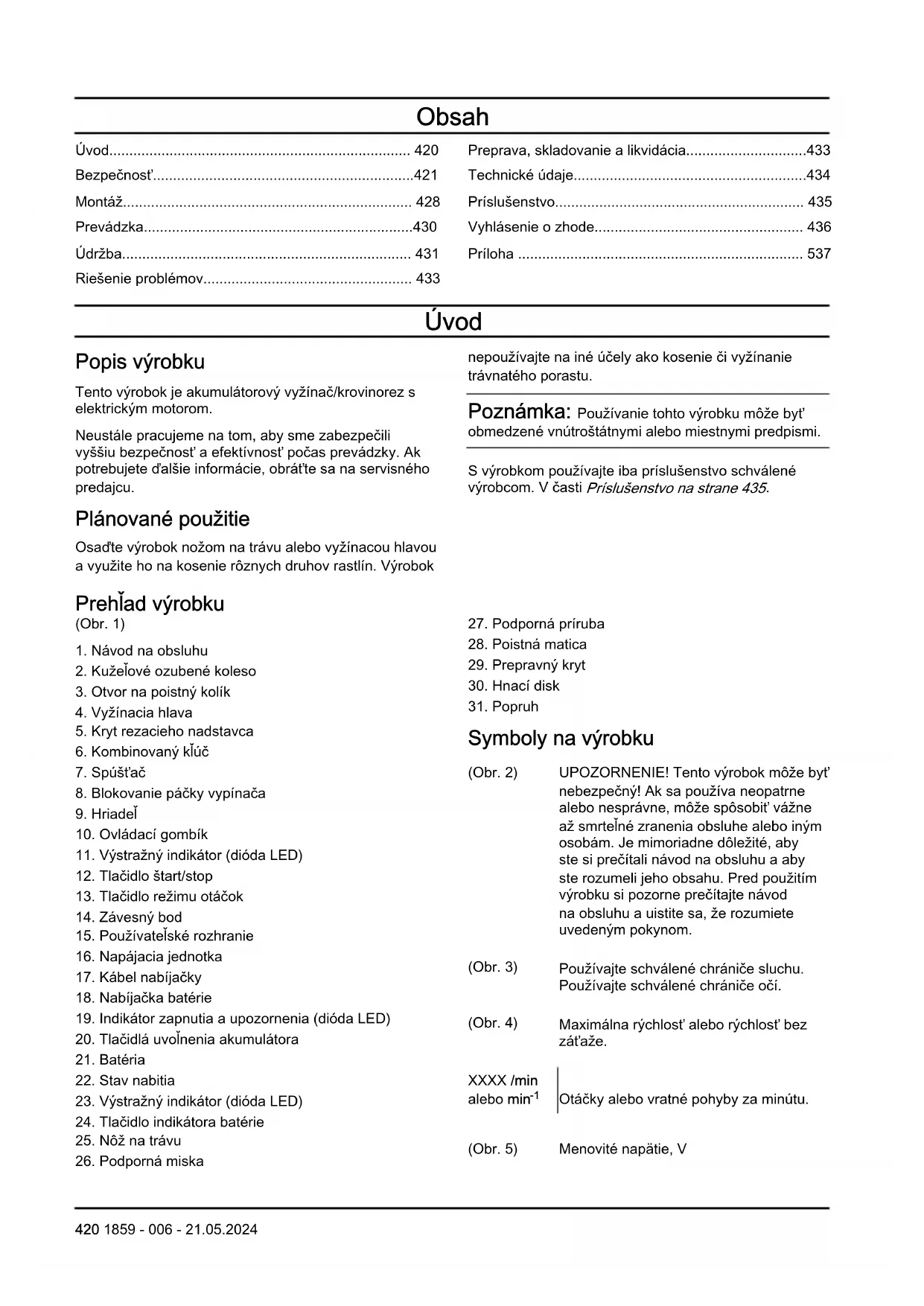

NÁVOD NA OBSLUHU 325iR HUSQVARNA

Preprava, skladovanie a likvidácia....433
Technické údaje....434
Príslušenstvo.... 435
Vyhlásenie o zhode.... 436
Príloha 537

Úvod

Popis výrobku

Neustále pracujeme na tom, aby sme zabezpečili vyššiu bezpečnost' a efektívnost' počas prevádzky. Ak potrebujete d'alšie informácie, obrát'te sa na servisného predajcu.

Plánované použitie

Osad'te výrobok nožom na trávu alebo vyžínacou hlavou a využite ho na kosenie rôznych druhov rastlín. Výrobok

Prehľad výrobku

(Obr. 1)

1. Návod na obsluhu
2. Kuželové ozubené koleso
3. Otvor na poistný kolík
4. Vyžínacia hlava
5. Kryt rezacieho nadstavca
6. Kombinovaný klúč
7. Spúšt'ač
8. Blokovanie páčky vypínača
9. Hriadeľ
10. Ovládací gombík
11. Výstražný indikátor (dióda LED)
12. Tlačidlo štart/stop
13. Tlačidlo režimu otáčok
14. Závesný bod
15. Používatelské rozhranie
16. Napájacia jednotka
17. Kábel nabíjačky
18. Nabíjačka batérie
19. Tlačidlá uvoľnenia akumulátora
20. Batéria
21. Stav nabitia
22. Výstražný indikátor (dióda LED)
23. Tlačidlo indikátora batérie
24. Nôž na trávu

25. Podporná miska

26. Indikátor zapnutia a upozornenia (dióda LED)

nepoužívajte na iné účely ako kosenie či vyžínanie trávnatého porastu.

Poznámka: Používanie tohto výrobku môže byt' obmedzené vnútroštátnymi alebo miestnymi predpismi.

S výrobkom používajte iba príslušenstvo schválené výrobcom. V časti Príslušenstvo na strane 435.

1. Podporná príruba
2. Poistná matica
3. Prepravný kryt
4. Hnací disk
5. Popruh

Symboly na výrobku

(Obr. 2) UPOZORNENIE! Tento výrobok môže byt' nebezpečný! Ak sa používa neopatrne alebo nesprávne, môže spôsobit' vážne až smrtelné zranenia obsluhe alebo iným osobám. Je mimoriadne dôležité, aby ste si prečitali návod na obsluhu a aby ste rozumeli jeho obsahu. Pred použitím výrobku si pozorne prečítajte návod na obsluhu a uistite sa, že rozumiete uvedeným pokynom.
(Obr. 3) Používajte schválené chrániče sluchu. Používajte schválené chrániče očí.
(Obr. 4) Maximálna rýchlost' alebo rýchlost' bez zát'aže.
XXXX /min alebo min ^-1 Otáčky alebo vratné pohyby za minútu.
(Obr. 5) Menovité napätie, V

(Obr. 6) Jednosmerný prúd.

(Obr. 7) Tento výrobok je v súlade s príslušnými smernicami ES.

(Obr. 8) Tento výrobok je v súlade s príslušnými právnymi predpismi Spojeného královstva.

(Obr. 12) Symboly na výrobku alebo na jeho obale označujú, že sa tento výrobok nesmie likvidovat' ako domáci odpad. Tento produkt sa musí odovzdat' v príslušnom zariadení na recykláciu.

(Obr. 13) Nadstavec môže odhodit' predmety, ktoré sa môžu odrazit' spät'. Ak sa nepoužíva odporúčané bezpečnostné vybavenie, môže to spôsobit' vážne poranenia očí.

(Obr. 15) Výrobok je vybavený ochranou proti striekajúcej vode.

(Obr. 16) Všetky časti tela udržiavajte mimo horúcich plôch.

(Obr. 17) Označenie týkajúce sa emisie hluku do okolia podľa smerníc a nariadení EÚ a Veľkej Británie a legislatívy štátu Nový Južný Wales „Protection of the Environment Operations (Noise

Control) Regulation 2017" (Nariadenie o ochrane životného prostredia pri prevádzke (kontrola hluku) z roku 2017). Garantovaná hladina akustického výkonu produktu je uvedená v Technické údaje na strane 434.

rrrrtxxxx

Operátor musí zabezpečit', aby sa žiadni ľudia alebo zvieratá nedostali bližšie ako 15 metrov od výrobku. Ak v rovnakom priestore pracuje niekolko operátorov, bezpečná vzdiale-nosť medzi nimi musí byť minimálne 15 metrov.

Poznámka: Ostatné symboly/štítky na výrobku odkazujú na požiadavky certifikácie pre iné komerčné oblasti.

Poškodenie výrobku

Nie sme zodpovední za škody na našom výrobku v prípade:

• nesprávne vykonanej opravy výrobku,
• opravy výrobku, pri ktorej neboli použité diely od výrobcu alebo diely schválené výrobcom,
• používania príslušenstva od iného výrobcu alebo príslušenstva, ktoré nie je schválené výrobcom,
• opravy výrobku, ktoré neboli vykonané v schválenom servisnom stredisku alebo schválenými kompetentnými osobami.

Bezpečnost'

Bezpečnostné definície

Výstrahy, upozornenia a poznámky slúžia na zdôraznenie mimoriadne dôležitých častí návodu.

VÝSTRAHA: Používa sa, ak pre obsluhu alebo osoby v okolí existuje nebezpečenstvo poranenia alebo smrti v prípade nedodržania pokynov v návode.

VAROVANIE: Používa sa, ak hrozí nebezpečenstvo poškodenia produktu, iných materiálov alebo okolitej oblasti v prípade nedodržania pokynov v návode.

Poznámka: Používa sa na poskytnutie informácií nad rámec nevyhnutných informácií v danej situácii.

Všeobecné bezpečnostné upozornenia k stroju

VÝSTRAHA: Prečítajte si všetky bezpečnostné upozornenia a pokyny a pozrite si ilustrácie a uvedené špecifikácie tohto stroja. Nedodržanie všetkých nižšie uvedených pokynov môže spôsobit' zásah elektrickým prúdom, požiar alebo t'ažké zranenia.

- Uchovajte si všetky upozornenia a pokyny pre budúce použitie. Výraz „stroj“ použitý v upozorneniach označuje stroj napájaný z elektrickej siete (s káblom) alebo z akumulátora (bez kábla).

• Pracovisko udržiavajte v čistote a dobre osvetlené. Neporiadok aj tmavé osvetlenie vedú k nehodám.
• Stroje nepoužívajte vo výbušnom prostredí, napríklad v prítomnosti horľavých kvapalín, plynov alebo prachu. Stroje vytvárajú iskry, ktoré môžu vznietit' prach alebo výpary.
• Nedovolte, aby sa v blízkosti práce so strojom zdržiavali deti alebo iné osoby. Rušivé podnety môžu spôsobit' stratu kontroly.

• Zástrčky stroja musia byt' vhodné na pripojenie do zásuvky. Nikdy a žiadnym spôsobom nemodifikujte elektrickú zástrčku. Pri uzemnených strojoch nepoužívajte žiadne adaptérové zástrčky. Nemodifikované zástrčky a zhodné zásuvky znižujú riziko úrazu elektrickým prúdom.
• Zabráňte telesnému kontaktu s uzemnenými plochami, napríklad s potrubím, radiátormi, sporákmi a chladničkami. Ak je vaše telo uzemnené, riziko úrazu elektrickým prúdom je zvýšené.
• Stroje nevystavujte pôsobeniu dažđa ani vlhkosti. Vniknutie vody do stroja zvyšuje riziko zásahu elektrickým prúdom.
• Nepoužívajte kábel nesprávnym spôsobom. Kábel nikdy nepoužívajte na prenášanie, t'ahanie ani odpájanie stroja. Kábel chráňte pred teplom, olejom, ostrými hranami alebo pohybujúcimi sa čast'ami. Poškodené alebo zamotané káble zvyšujú riziko úrazu elektrickým prúdom.
• Pokiaľ pracujete so strojom vonku, používajte len taký predlžovací kábel, ktorý je určený pre exteriér. Používanie kábla určeného do vonkajšieho prostredia znižuje riziko zásahu elektrickým prúdom.
• Pokial sa nemôžete vyhnút' prevádzke stroja vo vlhkom prostredí, použite zásuvku s prúdovým chráničom. Použitie prúdového chrániča znižuje riziko úrazu elektrickým prúdom.

Osobná bezpečnost'

• Pracujte obozretne, dávajte pozor a pri používaní stroja postupujte rozumne. Stroj nepoužívajte, ak ste unavení alebo pod vplyvom drog, alkoholu alebo liekov. Chvílka nepozornosti pri používaní strojov môže viest' k vážnemu zraneniu.

• Používajte osobné ochranné pomôcky. Vždy noste ochranné prostriedky očí. Používanie osobných ochranných prostriedkov, ako je maska proti prachu, protišmyková bezpečnostná obuv, ochranná prilba alebo ochrana sluchu podľa druhu a spôsobu použitia elektrického náradia, znižujú riziko poranenia.

• Zabráňte neúmyselnému spusteniu zariadenia. Pred pripojením k elektrickej sieti alebo akumulátoru overte zdvihnutím alebo prenesením nástroja, či je vypínač vo vypnutej polohe. Pokiaľ máte pri prenášaní strojov prst na spínači alebo pokiaľ sú stroje v zapnutom stave pripojené na zdroj prúdu, môže dôjst’ k úrazom.

• Predtým, ako stroj zapnete, odstráňte z neho nastavovací klůč alebo klůč na matice. Nástroje alebo klůče, ktoré sa nachádzajú v rotujúcich častiach stroja, môžu spôsobit' úraz.
• Nenaťahujte sa príliš d'aleko. Vždy si udržiavajte rovnováhu a správny postoj. Tým môžete stroj v neočakávaných situáciách lepšie kontrolovať.
• Vhodne sa oblečte. Nenoste volné oblečenie alebo šperky. Udržujte svoje vlasy a oblečenie mimo dosahu pohyblivých častí. Volné oblečenie, šperky alebo dlhé vlasy sa môžu zachytit' v pohyblivých častiach.
• Ak je možné pripojit' zariadenia na odsávanie a zber prachu, overte, či sú tieto zariadenia pripojené a či sa správne používajú. Používanie zberača prachu môže obmedzit' nebezpečenstvá týkajúce sa prachu.
• Nedovoľte, aby vás skúsenosti získané častým používaním nástrojov uspokojili, a ignorovali by ste bezpečnostné pravidlá pri používaní nástroja. Nepozorné konanie môže v zlomku sekundy viest' k t'ažkým poraneniam.

Používanie a starostlivost' o stroj

• Stroj nepreťažujte. Pre svoju prácu používajte vždy len na to určený stroj. S vhodným strojom sa vám v danom rozsahu výkonu bude pracovat' lepšie a bezpečnejšie.
• Nepoužívajte stroj, ktorý má pokazený spínač. Stroj, ktorý sa nedá zapnút' a vypnút', je nebezpečný a musí sa opravit'.
• Pred akýmkol'vek nastavovaním, výmenou príslušenstva alebo skladovaním stroja odpojte zástrčku od zdroja napájania alebo vyberte akumulátor zo stroja, ak je vyberateľný. Toto bezpečnostné opatrenie zabráni neúmyselnému štartu stroja.
• Nepoužívaný stroj uskladnite mimo dosahu detí. Nedovolte, aby stroj používali osoby, ktoré s ním nie sú oboznámené alebo si neprečítali tieto pokyny. Stroje sú nebezpečné, pokiaľ ich používajú neskúsené osoby.
• Vykonávajte údržbu strojov a príslušenstva. Kontrolujte, či sa pohyblivé diely volne pohybujú a nezasekávajú sa, či nie sú niektoré diely zlomené alebo tak poškodené, že by mohli ovplyvnit funkciu stroja. Poškodené diely stroja nechajte pred použitím opravit'. Mnohé úrazy sú spôsobené nesprávnou údržbou strojov.

• Rezacie nástroje udržiavajte nabrúsené a v čistote. Správne udržiavané rezacie nástroje s ostrými hranami sú menej náchylné na ohnutie a ľahšie sa ovládajú.

• Stroj, príslušenstvo, nástroje a pod. používajte v súlade s týmito pokynmi, pričom vezmite do úvahy pracovné podmienky a typ vykonávanej práce. Použitie stroja na iné ako určené účely môže viest' k nebezpečným situáciám.

• Rukoväti a úchytné povrchy udržiavajte suché, čisté a neznečistené olejom a mazivom. Šmyklavé rukoväti a úchytné povrchy neumožňujú bezpečnú manipuláciu a ovládanie nástroja v nečakaných situáciách.

Používanie nástroja napájaného akumulátorom a starostlivost' oň

- Nabíjajte iba pomocou nabíjačky špecifikovanej výrobcom. Nabíjačka, ktorá je vhodná pre jeden typ akumulátora, môže pri použití s iným akumulátorom predstavovat' nebezpečenstvo požiaru.

- Stroje používajte iba s presne určenými akumulátormi. Pri použití akéhokol'vek iného akumulátora môže hrozit' nebezpečenstvo poranenia a požiaru.

- Ked' sa akumulátor nepoužíva, udržujte ho mimo dosahu kovových predmetov, ako sú spony na papier, mince, klúče, klince, skrutky alebo iné drobné kovové predmety, ktoré môžu vytvorit' spoj medzi svorkami. Skratovanie svoriek akumulátora môže spôsobit' popáleniny alebo požiar.

- Pri neopatrnom zaobchádzaní môže z akumulátora uniknút' tekutina. Nedotýkajte sa jej. V prípade náhodného kontaktu umyte postihnuté miesto vodou. Ak sa dostane kvapalina z akumulátora do očí, vyhládajte aj lekársku pomoc. Kvapalina vystrekujúca z akumulátora môže spôsobit' podráždenie alebo popáleniny.

- Nepoužívajte poškodený alebo upravený akumulátor alebo nástroj. Poškodené alebo upravené akumulátory môžu mat' za následok nepredvídateľné fungovanie a spôsobit' požiar, výbuch alebo predstavovat' nebezpečenstvo poranenia.

- Akumulátor alebo nástroj nevystavujte ohňu alebo nadmerne vysokým teplotám. Pri vystavení ohňu alebo teplote nad 130 °C (265 °F) môže dôjst' k výbuchu.

- Dodržiavajte všetky pokyny na nabíjanie a pri nabíjaní nevystavujte akumulátor alebo nástroj teplotám, ktoré sú mimo teplotného rozsahu uvedeného v pokynoch. Pri nesprávnom nabíjaní alebo pri vonkajších teplotách mimo uvedeného rozsahu hrozí poškodenie akumulátora a zvyšuje sa nebezpečenstvo požiaru.

Služba

- Stroj zverte do opravy iba kvalifikovanému odborníkovi a používajte iba originálne náhradné diely. Iba tak je možné zaistiť zachovanie bezpečnosti stroja.

- Poškodené akumulátory nikdy neservisujte sami. Servis akumulátora smie vykonávat' len výrobca alebo autorizovaný servis.

• Zariadenie nepoužívajte počas nepriaznivých poveternostných podmienok, najmä ak hrozí riziko bleskov. Zníži sa tým riziko zasiahnutia bleskom.
• Skontrolujte, či sa v priestore, kde sa má zariadenie používat', nenachádzajú voľne žijúce živočíchy. Počas prevádzky zariadenia môže dôjst' k zraneniu voľne žijúcich živočíchov.

- Pozorne skontrolujte priestor, v ktorom sa bude zariadenie používat', a odstráňte všetky kamene, konáre, káble, kosti a iné cudzie predmety. Vymrštené predmety môžu spôsobit' poranenie osôb.

- Pred používaním zariadenia vždy vizuálne skontrolujte, či nie sú rezný nástroj alebo nôž a rezný nástroj alebo zostava noža poškodené. Poškodené diely zvyšujú riziko poranenia.

- Pri výmene príslušenstva sa riad'te pokynmi. Nesprávne utiahnuté upevňovacie matice alebo skrutky noža môžu poškodit' nôž alebo spôsobit' jeho uvoľnenie.

- Menovitá rýchlost' otáčania rezného nástroja sa musí minimálne rovnat' maximálnej rýchlosti otáčania vyznačenej na zariadení. Rezné nástroje pohybujúce sa rýchlejšie ako je ich menovitá rýchlost' otáčania sa môže zlomit' a rozpadnút'.

- Noste ochranu očí, uší, hlavy a rúk. Vhodné ochranné vybavenie obmedzí zranenia spôsobené lietajúcimi úlomkami alebo náhodným kontaktom so žacím lankom alebo nožom.

- Pri práci so zariadením vždy noste bezpečnostnú obuv. Ak ste bosí alebo máte obuté otvorené sandále, tento stroj nepoužívajte. Zníži sa tým riziko poranenia chodidiel kontaktom s pohybujúcim sa rezným nástrojom, lankom alebo nožom

- Počas používania zariadenia nedovolte okolostojacim približovat' sa. Vymršťované úlomky môžu mat' za následok vážne zranenie.

- Zariadenie držte iba za izolovanú časť určenú na držanie, pretože žacie lanko alebo nôž sa môžu dostat’ do kontaktu so skrytými káblami. Žacie lanko alebo nože, ktorý príde do styku s vodičom pod napätím, môže uviest’ pod napätie exponované kovové časti zariadenia a môže používatelovi spôsobit’ úraz elektrickým prúdom.

- Vždy udržujte správny postoj a zariadenie obsluhujte iba vtedy, keď stojíte na zemi. Klzké alebo nestabilné povrchy môžu spôsobit' stratu rovnováhy alebo kontroly nad zariadením.

- Zariadenie nepoužívajte na nadmerne strmých svahoch. Znižuje sa tým riziko straty kontroly, pošmyknutia, spadnutia a následného zranenia.

• Pri práci na svahoch vždy dbajte na to, aby ste mali pevné postavenie, vždy pracujte naprieč svahom, nikdy smerom nahor alebo nadol a buděte mimoriadne opatrní pri zmene smeru. Znižuje sa tým riziko straty kontroly, pošmyknutia, spadnutia a následného zranenia.
• Ked' je zariadenie v prevádzke, držte všetky časti tela mimo dosahu rezného nástroja, lanka alebo noža. Pred spustením zariadenia sa uistite, že sa rezný nástroj, lanko alebo nôž ničoho nedotýkajú. Chvílka nepozornosti pri obsluhe zariadenia môže viest' k zraneniu vás alebo iných osôb.
• Zariadenie nepoužívajte nad výškou pása. Pomôže to zabránit' neúmyselnému kontaktu rezného nástroja alebo noža a umožňuje to lepšiu kontrolu nad zariadením v neočakávaných situáciách.
• Pri rezaní kríkov a mladých stromov, ktoré sú napnuté, dávajte pozor na ich vymrštenie. Ked' sa uvoľní napnutie vo vláknach dreva, kríky alebo mladé stromy môžu zasiahnut' používateľa a/alebo neovládateľne odhodit' zariadenie.
• Mimoriadny pozor dávajte pri rezaní krovín a mladých stromov. Pružný materiál môže nôž zachytit' a vymrštit' smerom k vám alebo spôsobit' stratu rovnováhy.
• Udržujte zariadenie pod kontrolou a nedotýkajte sa rezných nástrojov, laniek a nožov ani iných nebezpečných pohyblivých častí, ked' sú stále v pohybe. Znižuje sa tým riziko poranenia pohyblivými čast'ami.
• Pri odstraňovaní zaseknutého materiálu alebo pri údržbe stroja skontrolujte, či je vypínač vypnutý a či je vybratý akumulátor. Neočakávané uvedenie zariadenia do činnosti v priebehu odstraňovania zachyteného materiálu alebo vykonávania servisu môže spôsobit' vážne poranenie.
• Zariadenie prenášajte vypnuté a mimo tela. Správnou manipuláciou so zariadením sa zníži pravdepodobnosť náhodného kontaktu s pohybujúcim sa rezným nástrojom, lankom alebo nožom.
• Pri preprave alebo skladovaní zariadenia vždy nasadte kryt na kovové nože. Správnou manipuláciou so zariadením sa zníži pravdepodobnosť náhodného kontaktu s nožom.
• Používajte iba náhradné rezné nástroje, lanká, rezné hlavy a nože špecifikované výrobcom. Nesprávne náhradné diely môžu zvýšit' riziko poškodenia a poranenia.
• Pri odstraňovaní zaseknutého materiálu alebo pri údržbe stroja skontrolujte, či je vypínač vypnutý a či je vybratý akumulátor. Neočakávané uvedenie stroja do činnosti v priebehu odstraňovania zachyteného materiálu alebo vykonávania servisu môže spôsobit' vážne poranenie.

Ďalšie všeobecné bezpečnostné informácie

- Pred prechodom na iné miesto výrobok vypnite. Pri predávaní výrobku inej osobe vždy vyberte batériu.

• Výrobok nikdy neodkladajte, kým ho nevypnete a nevyberiete z neho batériu. Zapnutý výrobok nenechávajte bez dozoru.
• Rezací nástroj sa nezastaví ihned' po vypnutí zariadenia.
• Pred použitím výrobku a po akomkolvek náraze skontrolujte známky opotrebovania alebo poškodenia a podľa potreby vykonajte opravu.
• Ak sa počas prevádzky výrobku v rezacom nadstavci niečo zasekne, prácu prerušte a vypnite výrobok. Zaistite, aby sa rezací nadstavec úplne zastavil. Pred čistením, kontrolou alebo opravou výrobku alebo rezného zariadenia vyberte batériu.
• Pred používaním výrobok skontrolujte. V časti Bezpečnostné zariadenia na výrobku na strane 426 a Údržba na strane 431. Nepoužívajte poškodený výrobok. Vykonávajte bezpečnostné kontroly, údržby a dodržiavajte servisné pokyny uvedené v tomto návode.
• Chybný rezací nadstavec môže zvýšit' riziko nehôd.
• Skontrolujte, či prevod nie je znečistený a prasknutý. Očistite prevod od trávy a lístia pomocou kefy. V prípade potreby noste rukavice.
• Vždy skontrolujte, či sa vo vetracích otvoroch nenachádzajú odpadky.
• Skontrolujte, či je vyžínacia hlava úplne pripevnená k vyžínaču.
• Pred naštartovaním sa musia nasadit' všetky kryty, ochranné prvky a rukoväte.
• Skontrolujte, či je výrobok v úplnom poriadku. Skontrolujte, či sú všetky matice a skrutky zatiahnuté.
• Skontrolujte či vyžínacia hlava a kryt vyžínacej hlavy nie sú poškodené alebo prasknuté. Vyžínaciu hlavu alebo kryt vyžínacej hlavy vymeňte, pokiaľ boli vystavené nárazom, alebo ak sú niekde prasknuté. Vždy používajte správny odporúčaný ochranný kryt zodpovedajúci používanému rezaciemu nadstavcu. V časti Príslušenstvo na strane 435.
• Tento výrobok môže byt' nebezpečný, ak nie ste opatrní alebo ho používate nesprávne. Tento výrobok môže spôsobit' vážne poranenie alebo usmrtenie obsluhujúceho pracovníka alebo iných osôb.
• Tento spotrebič nie je určený na použitie osobami (vrátane detí) s obmedzenými fyzickými, zmyslovými alebo mentálnymi schopnost'ami, alebo s nedostatkom skúseností a vedomostí, pokiaľ tieto osoby nie sú pod dohladom alebo ak neboli poučené o používaní spotrebiča osobou zodpovednou za ich bezpečnosť. Deti by mali byt' pod dohladom, aby sa zabezpečilo, že sa so zariadením nehrajú.
• Nikdy nedovolte det'om používat' stroj alebo sa zdržiavat' v jeho blízkosti. Kedže stroj sa ľahko štartuje, deti môžu byt' schopné naštartovat' ho, pokiaľ nie sú pod neustálym dohladom. To môže znamenat' riziko vážneho poranenia. Preto odpojte batériu, ked' stroj nie je pod dohladom.

- Nikdy nedovolte det'om a iným osobám, ktoré nie sú vyškolené v používaní výrobku a/alebo batérie, používat' alebo opravovat' výrobok alebo batériu.

- Skladujte vybavenie na uzamykateľnom mieste, aby bolo mimo dosahu detí a nepovolaných osôb.

- Ruky a nohy nikdy nepribližujte k oblasti rezania, najmä nie pri zapínaní motora.

- Po vypnutí výrobku majte ruky a nohy mimo dosahu rezacieho nadstavca, kým sa úplne nezastaví.

- Narezaný materiál neodstraňuje ani nenechajte iné osoby odstraňovat', kým je výrobok spustený alebo kým sa otáča rezné zariadenie, keďže by mohlo dôjst' k vážnemu zraneniu.

- Majte na pamäti, že vy ako operátor ste zodpovedný za to, aby ste nevystavovali osoby alebo ich majetok nehodám alebo nebezpečenstvu.

- Za žiadnych okolností nemeňte pôvodnú konštrukciu výrobku bez schválenia od výrobcu. Vždy používajte originálne príslušenstvo. Nepovolené zmeny alebo príslušenstvo môžu viest' k vážnemu zraneniu alebo smrti operátora alebo ostatných osôb. Vaša záruka nemusí pokrývat' poškodenia ani škody spôsobené neschváleným príslušenstvom alebo náhradnými dielmi.

- Jediné príslušenstvo, ktoré môžete používať s týmto výrobkom, je rezací nadstavec, ktorý odporúčame v kapitole Príslušenstvo. V časti Príslušenstvo na strane 435.

- Nikdy nepoužívajte výrobok, ktorý bol pozmenený a nezhoduje sa s originálnymi špecifikáciami.

- Nikdy nepoužívajte poškodený výrobok. Vykonávajte bezpečnostné kontroly, údržby a dodržiavajte servisné pokyny uvedené v tomto návode. Určité opatrenia týkajúce sa servisu a údržby zariadenia musia vykonávať iba školení a kvalifikovaní odborníci. Pozrite si pokyny v časti Údržba.

- Práca v nepriaznivom počasí je únavná a často prináša zvýšené nebezpečenstvo. Vzhľadom na zvýšené nebezpečenstvo sa neodporúča používat' výrobok za veľmi nepriaznivého počasia, napríklad za hustej hmly, silného dažď’a, silného vetra, ked’ je veľmi chladno alebo počas búrky atď.

- Nikdy nepracujte, ak stojíte na rebríku alebo v inej vyvýšenej polohe, ktorá nie je úplne bezpečná.

- Nepoužívané zariadenia uložte v interiéri – ked' sa zariadenia nepoužívajú, treba ich uložit' v interiéri

- Nie je možné predvídat' každú situáciu, ktorá môže nastat'. Vždy konajte opatrne a riad'te sa zdravým rozumom. Vyvarujte sa každej situácie, ktorá podľa vás presahuje vaše možnosti. Ak si ani po prečítaní týchto pokynov nie ste istý, ako so strojom zaobchádzat', obrát'te sa na odborníka.

- Zabezpečte, aby sa počas práce nemohli do okruhu 15 metrov od výrobku dostat' žiadni ľudia ani zvieratá. Pokiaľ v rovnakom priestore pracujú niekoľkí používatelia, bezpečná vzdialenost' medzi nimi musí byt' minimálne 15 metrov. V opačnom prípade existuje riziko vážneho zranenia. Ak sa niekto k výrobku viac priblíži, okamžite ho zastavte.

Nikdy neotáčajte výrobkom okolo seba bez toho, aby ste sa presvedčili, či sa niekto nenachádza v nebezpečnej zóne.

• Ubezpečte sa, že Šudia, zvieratá alebo iné veci nebudú môčť ovplyvnit’ ovládanie výrobku, nemôžu príst’ do kontaktu s rezacím nadstavcom a ani ich nezasiahnu predmety odhodené rezacím nadstavcom. Výrobok však smiete používať len v prípade, že dokážete privolat’ pomoc v prípade nehody.
• Uistite sa, že sa môžete pohybovat' a stát' bezpečne. Skontrolujte, či okolo vás nie sú prekážky (korene, skaly, vetvy, jamy a podobne) pre prípad, že by ste sa museli náhle pohnút'. Dávajte veľký pozor pri práci na prudkých svahoch.
• Pri práci so zariadením kráčajte, nebežte.
• Skontrolujte pracovnú oblast'. Odstráňte všetky voľné predmety, ako sú kamene, úlomky skla, klince, ocelové drôty, šnúry a pod., ktoré by mohli pri strihaní vyletúvat' alebo sa namotat' na rezací nástroj alebo kryt rezacieho nástroja.
• Dávajte pozor na zvyšky konárov, ktoré môžu pri rezaní odletúvať. S výrobkom nepracujte príliš blízko pri zemi, pretože môže dôjst' k odletovaniu kameňov a iných predmetov.
• Ubezpečte sa, že žiadne oblečenie alebo časti tela neprídu do styku s rezacím nadstavcom po zapnutí výrobku. Výrobok držte pod úrovňou pásu.
• Dávajte pozor na odletujúce predmety. Vždy používajte schválené chrániče očí. Nikdy sa nenakláňajte ponad kryt rezacieho nástroja. Kamene, úlomky, atď. môžu vyletiet’ do očí a zapríčinit’ slepotu alebo vážne poranenie.
• Ak nosíte chrániče sluchu, dávajte pozor na varovné signály alebo výkriky. Vždy si chrániče sluchu skladajte hned, ako sa výrobok zastaví.
• Ak dochádza k nežiaducim vibráciám, vyrežte novú šnúru so správnou dížkou a vibrácie by mali ustat'.
• Ak výrobok začne nadmerne vibrovať, zastavte ho a vyberte batériu.
• Nadmerné vystavenie vibráciám môže viest' k poškodeniu krvného obehu alebo nervovým poškodeniam u ľudí, ktorý majú zhoršený krvný obeh. Pri symptómoch nadmerného vystavenia vibráciám sa obrát'te na svojho lekára. Tieto príznaky sú třpnutie, strata citu, chvenie, pichanie, bolest', strata sily, zmeny vo farbe a stave pleti. Tieto symptómy sa bežne objavujú na prstoch, rukách a zápästiach.
• Výrobok vždy držte oboma rukami. Výrobok držte na pravej strane tela.

Príčiny odrazenia noža a súvisiace výstrahy

- Odrazenie noža je náhly pohyb stroja do strany, dopredu alebo dozadu, ktorý môže nastat', ked' sa nôž zasekne alebo zachytí o nejaký predmet, napríklad mladý strom alebo peň. Môže byt' dostatočne silný na to, aby spôsobil trhnutie stroja alebo obsluhy lubovoľným smerom, čím môže

obsluha stratit' nad strojom kontrolu. Odrazeniu noža a súvisiacim nebezpečenstvám sa dá predíst' prijatím vhodných bezpečnostných opatrení opísaných nižšie.

• Zariadenie držte pevne oboma rukami a ruky umiestnite tak, aby ste odolali odrazeniu noža. Svoje telo umiestnite na ľavú stranu zariadenia. Odrazenie noža môže zvýšit' riziko zranenia v dôsledku neočakávaného pohybu zariadenia. Používatel môže sily odrazenia noža skrotiť, ak sa vykonajú vhodné opatrenia.
• Ak sa nôž zasekne, alebo ak z akéhokol'vek dôvodu prerušite rez, vypnite zariadenie a držte ho nehybne v materiáli, kým sa nôž úplne nezastaví. Kým je nôž zaseknutý, nikdy sa nepokúšajte odstránit' zariadenie z materiálu ani ho t'ahat' dozadu, keď je nôž v pohybe, inak môže dôjst' k odrazeniu noža. Pokúste sa zistiť príčinu a prijmite nápravné opatrenia na odstránenie príčiny viaznutia noža.
• Nepoužívajte tupé ani poškodené nože. Tupé alebo poškodené nože zvyšujú riziko zaseknutia alebo zachytenia sa o predmet, čo má za následok odrazenie noža.
• Vždy udržujte dobrú viditeľnosť rezaného materiálu. Častejšie k nemu dochádza na miestach, kde nie je rezaný materiál dobre viditeľný.
• Ak k vám počas obsluhy zariadenia pristúpi iná osoba, zariadenie vypnite. Existuje zvýšené riziko poranenia iných osób zasiahnutím pohybujúcim sa nožom v prípade odrazenia noža.

Osobné ochranné prostriedky

VÝSTRAHA: Skôr než budete výrobok používat', prečítajte si nasledujúce výstrahy.

• Pri používaní produktu vždy používajte schválené osobné ochranné prostriedky. Osobné ochranné prostriedky nedokážu úplne vylúčit' riziko, ale môžu znížit' vážnost' zranenia v prípade nehody. Váš predajca vám pomôže pri výbere správnych prostriedkov.
  • V prípade, že výška stromov na pracovnej ploche presahuje 2 m/6,5 stôp, používajte prilbu.
• Používajte schválené chrániče sluchu.
• Vždy používajte schválené ochranné okuliare, ktoré sú v súlade s normou ANSI Z87.1 platnou v USA alebo normou EN 166 platnou v krajinách EÚ. Na ochranu tváre používajte štít. Štít nie je dostatočnou ochranou očí.

(Obr. 19)

- Ked' je to potrebné, používajte rukavice, ako napríklad pri montáži, kontrole alebo čistení rezného zariadenia.

- Používajte ochrannú obuv s oceľovou špičkou a protišmykovými podrážkami.

- Používajte odev vyrobený z pevnej tkaniny. Vždy noste pevné, dlhé nohavice a dlhé rukávy.

Nepoužívajte voľný odev, ktorý sa môže zachytit' v konároch a vetvách. Nepoužívajte šperky, krátke nohavice ani sandále. Nechod'te bosí. Vlasy si bezpečne uchyt'te nad úrovňou ramien. (Obr. 20)

- Majte poruke vybavenie prvej pomoci.

(Obr. 21)

VÝSTRAHA: Skôr než budete výrobok používat', prečítajte si nasledujúce výstrahy.

V tejto časti je opísané bezpečnostné vybavenie výrobku, jeho účel a postup, ako vykonávat' kontroly a údržbu, aby bola zabezpečená jeho správna činnost'. Pozrite si pokyny v časti Prehľad výrobku na strane 420kde nájdete informácie o umiestnení týchto časti na výrobku.

Ak údržba výrobku nebude vykonávaná správne, skráti sa tým jeho životnosť a zvýši sa riziko nehodovosti. Servis a/alebo opravy musia byt’ vykonané odborne. Ak potrebujete podrobnejšie informácie, obrát’te sa na najbližší servis.

VÝSTRAHA: Nikdy nepoužívajte výrobok, ktorý má chybné bezpečnostné prvky. Bezpečnostné vybavenie výrobku sa musí kontrolovať a udržiavať tak, ako je to opísané v tejto časti. Ak výrobok neprejde niektorou z kontrol, obrát’te sa na servisného zástupcu na účel opravy.

VAROVANIE: Všetky servisné a opravné práce na stroji si vyžadujú špeciálne školenie. Toto najmä platí o bezpečnostnom vybavení výrobku. Ak stroj neprejde niektorou z kontrol popísaných nižšie, doneste ho do servisnej dielne. Pri kúpe ktoréhokol'vek z našich výrobkov vám zaručujeme dostupnosť odborných opráv a servis. Ak maloobchodný predajca, ktorý vám predáva stroj nie je servisný zástupca, požiadajte ho o adresu najbližšej servisnej dielne.

Kontrola používateľského rozhrania

1. Stlačte a držte štartovacie/vypínacie tlačidlo (A).
   a) Výrobok je zapnutý, ked' sa rozsvieti displej (B). (Obr. 22)
   b) Výrobok je vypnutý, ked' nesvieti displej.

2. Ak svieti alebo bliká výstražný indikátor na displeji, pozrite si čast' Riešenie problémov na strane 433.

1. Ubezpečte sa, či je páčka vypínača zaistená, keď je poistka v pôvodnej polohe. (Obr. 24)
2. Stlačte páčku vypínača (B) a uistite sa, že sa po uvoľnení vráti do východiskovej polohy. (Obr. 25)
3. Skontrolujte, či sa páčka vypínača a poistka páčky vypínača pohybujú voľne a či vratná pružina funguje správne. (Obr. 26)
4. Spustite výrobok, pozrite si čast' Zapnutie výrobku na strane 430.
5. Aktivuje plné otáčky.
6. Uvoľnite páčku vypínača a skontrolujte, či sa rezací nadstavec úplne zastavil.

Popruh s rýchloupínacou funkciou

VÝSTRAHA: Nepoužívajte popruh s rýchloupínacou funkciou, ktorá nefunguje správne. Pri nastavovaní produktu sa uistite, že popruh s rýchloupínacou funkciou funguje správne.

• Popruh s rýchkloupínacou funkciou sa nachádza v prednej časti produktu.
  (Obr. 27)
• Popruhy postroja musia vždy zostat' v správnej polohe.
• V prípade nebezpečenstva vám popruh s rýchloupínacou funkciou pomôže, aby ste sa mohli bezpečne z produktu vyslobodit'.

Kontrola krytu rezacieho nadstavca

VÝSTRAHA: Nepoužívajte rezací nadstavec bez schváleného a správne nasadeného krytu rezacieho nadstavca. Vždy používajte odporúčaný ochranný kryt zodpovedajúci používanému rezaciemu nadstavcu, pozrite si čast' Príslušenstvo na strane 435. Použitie nesprávneho alebo poškodeného krytu rezacieho nadstavca by mohlo zapríčinit' vážne zranenie.

Kryt rezacieho nadstavca slúži na zastavenie predmetov vymrštených smerom k obsluhe. Taktiež zamedzuje vzniku zranení spôsobených dotykom s rezacím nadstavcom.

1. Vypnite zariadenie a vyberte akumulátor.

2. Pohladom skontrolujte prítomnost' prípadných poškodení, napríklad prasklín. (Obr. 28)

3. Ak je kryt rezacieho nadstavca poškodený, vymeňte ho.

Nasadenie a zloženie poistnej matice

VÝSTRAHA: Vypnite zariadenie, odstráňte akumulátor, nasadťe si ochranné rukavice a v blízkosti okrajov rezacieho nadstavca postupujte opatrne.

Poistná matica sa používa na pripojenie niektorých druhov rezacích nadstavcov. Poistná matica má ľavý závit. (Obr. 29)

• Pri upínaní ut'ahujte poistnú maticu v opačnom smere, ako je smer otáčania rezacieho nadstavca.
• Pri uvoľňovaní otáčajte poistnú maticu v rovnakom smere, ako je smer otáčania rezacieho nadstavca.
• Na uvoľnenie alebo utiahnutie poistnej matice použite nástrčkový klúč s dlhým nadstavcom. Šípka na obrázku znázorňuje oblast', kde by ste mali používať nástrčkový klúč.

VÝSTRAHA: Vyberte akumulátor a skontrolujte, či sa rezací nadstavec úplne zastavil. Až potom začnite pracovat' na ľubovoľnej súčasti rezacieho nadstavca.

VÝSTRAHA: Používajte správne rezací nadstavec. Používajte len rezací nadstavec s odporúčanými ochrannými prvkami – pozrite si čast' Príslušenstvo na strane 435. Zaistite, aby bol rezací nadstavec správne nabrúsený. Nesprávne nabrúsené rezací nadstavec zvyšuje riziko odrazenia noža.

VÝSTRAHA: Dobiehajúca čepel môže spôsobit' poranenie, ked' sa bude d'alej otáčat' aj po uvolnení spínača. Je potrebné mat' zariadenie pod kontrolou, až kým sa čepel úplne nezastaví.

(Obr. 30)

• Na kosenie hrubej trávy používajte nože a kotúče na trávu.
• Na zastrihávanie trávy používajte vyžínaciu hlavu.
• Skontrolujte, či na rezacom nástroji nie sú viditeľné známky poškodenia alebo trhliny. Poškodený rezací nadstavec vymeňte.

Vyžínacia hlava

• Vždy používajte správnu vyžínaciu hlavu, rezné nadstavce a vždy používajte odporúčané žacie lanko. Pozrite si čast' Príslušenstvo na strane 435 a informácie o montáži na konci návodu.
• Uistite sa, že nie je poškodený rezací zub na kryte vyžínacej hlavy.
• Zaistite, aby bolo žacie lanko v cievke navinuté tesne a rovnomerne, aby sa zabránilo neobvyklým vibráciám výrobku. Rôzne dĺžky šnúry môžu spôsobit' vibrácie, ktoré je vhodné zabránit'. Poklepte po vyžínacej hlave, aby ste získali správnu dĺžku na šnúre.

Na predíženie životnosti možno šnúru pred nasadením nechat' 2 dni alebo viac vo vode. Odolnost' šnúry sa vd'aka tomu zvýši.

Nôž na trávu

• Používajte správne nabrúsené kotúče a nože. Nesprávne naostrený alebo poškodený kotúč alebo nôž zvyšuje riziko vzniku zranení.
• Informácie o správnom ostrení a nastavení kotúčov a nožov sú uvedené v pokynoch dodaných s príslušným kotúčom alebo nožom.

• Pred montážou výrobku z neho odstráňte akumulátor.
• Používajte schválené ochranné rukavice.

• Pri použití noža na trávu dbajte, aby na výrobku bola nasadená správny kryt kotúča a popruh.

• Poškodený alebo nesprávny ochranný kryt môže spôsobit' zranenie. Nepoužívajte rezacie nadstavce bez osadeného schváleného krytu.

• Hnací disk a podporná príruba musia byt' správne uchytené v stredovom otvore rezacieho nadstavca. Nesprávne nasadenie rezacieho nadstavca môže viest' k zraneniu alebo usmrteniu.
  • V záujme bezpečného používania výrobku a zamedzenia zraneniam obsluhy a iných osôb musí byt' výrobok vždy správne upevnený na popruh.

VÝSTRAHA: Skôr než začnete s údržbou výrobku, prečítajte si nasledujúce výstrahy.

• Pred vykonávaním údržby, inými kontrolami alebo zmontovaním produktu vyberte batériu.
• Obsluha je povinná vykonávat' iba údržbu a servisné úkony uvedené v tomto návode na obsluhu. O vykonanie rozsiahlejšej údržby alebo servisu požiadajte svojho servisného zástupcu.
• Batériu ani nabíjačku batérií nečistite vodou. Silné čistiace prostriedky môžu spôsobit' poškodenie plastov.
  • V prípade zanedbania údržby sa skracuje životnosť výrobku a zvyšuje sa riziko vzniku nehôd.
• Na vykonávanie všetkých servisných a opravných úkonov, najmä na bezpečnostných zariadeniach na výrobku, je potrebné špeciálne odborné vzdelanie. Ak po vykonaní údržby nie je možné úspešne vykonat' všetky kontroly v tomto návode na obsluhu, požiadajte o pomoc servisného predajcu. Zaručujeme, pre tento výrobok sú k dispozícii profesionálne opravné a servisné služby.
• Udržiavajte zuby čepele správne nabrúsené. Postupujte podľa našich odporúčaní. Pozrite si aj inštrukcie uvedené na obale čepele.
• Používajte iba originálne náhradné diely.
• Pri oprave rezacieho nadstavca vždy noste odolné rukavice. Čepele sú velmi ostré a Īahko sa na nich môžete poranit'.

Montáž

Montáž rukoväti

1. Odstráňte skrutku za rukovát'ou s ovládaním plynu. (Obr. 31)
2. Presuňte rukovát's ovládaním plynu na pravú stranu rukoväte.
3. Zarovnajte otvor na skrutku za rukovät'ou s ovládaním plynu s otvorom na skrutku na rukoväti.

4. Zasuňte skrutku cez otvory. Utiahnite skrutku.

5. Pripevnite rukovät' medzi šípky na hriadeli. Utiahnite skrutku. (Obr. 32)

Nastavenie rukoväti do transportnej polohy

1. Uvoľnite otočnú svorku.
2. Otáčajte rukovát'ou, kým nebude paralelne s hriadelom. (Obr. 33)

3. Otáčajte rukovát'ou okolo hriadeľa, kým sa úchytka rukoväti nezablokuje v prepravnej polohe. (Obr. 34)

4. Zatiahnite gombík.

Montáž rezného zariadenia

Súčast'ou rezného zariadenia je rezací nadstavec a kryt rezacieho nadstavca.

VÝSTRAHA: Zastavte zariadenie a vyberte akumulátor. Používajte ochranné rukavice.

VÝSTRAHA: Vždy používajte kryt rezacieho nadstavca, ktorý je odporúčaný pre daný rezací nadstavec. Pozrite si čast' Príslušenstvo na strane 435.

VÝSTRAHA: Nesprávne nasadený kryt rezacieho nadstavca môže viest' k zraneniam alebo usmrteniu.

Výrobok používa rovnaký kryt rezacieho nadstavca pre nôž na trávu a vyžínaciu hlavu.

- Kryt rezacieho nadstavca a nôž na trávu.

(Obr. 35)

- Kryt rezacieho nadstavca a vyžínacia hlava.

(Obr. 36)

Montáž vyžínacej hlavy, krytu rezacieho nadstavca a noža na trávu

Pripevnenie vyžínacej hlavy T35

1. Nasadte hnací disk (B) na výstupný hriadeľ.
2. Otočením výstupného hriadeľa zarovnajte jeden z otvorov na hnacom disku s príslušným otvorom na skrini prevodovky.
3. Vložte poistný kolík (C) do otvoru na zaistenie hriadeľa.
4. Otočením proti smeru hodinových ručičiek vyžínaciu hlavu (H) upevnite. (Obr. 37)

1. Vložte poistný kolík (C) do otvoru na zaistenie hriadeľa.
2. Otočením v smere hodinových ručičiek vyžínaciu hlavu (H) odstráňte.
3. Odstráňte hnací disk (B) z výstupného hriadeľa. (Obr. 37)

Demontáž krytu rezacieho nadstavca

- Uvoľnite skrutku (C) a odstráňte ochranný kryt rezacieho nadstavca (A) z hriadela. (Obr. 39)

Pripevnenie noža na trávu

1. Príslušenstvo výrobku položte na rovný povrch a skontrolujte, či je nôž správne namontovaný.

2. Otočením výstupného hriadeľa zarovnajte jeden z otvorov na hnacom disku (B) s príslušným otvorom na skrini prevodovky.

3. Vložte poistný kolík (C) do otvoru na zaistenie hriadeľa.

4. Nasad'te nôž na trávu (D), podpornú misku (E) a podpornú prírubu (F) na výstupný hriadel. (Obr. 40)

5. Skontrolujte, či sú hnací disk a podporná príruba správne uchytené v stredovom otvore noža na trávu. (Obr. 30)

6. Nasad'te maticu (G).

7. Maticu ut'ahujte pomocou nástrčkového klúča. Pridržte hriadel nástrčkového klúča pri kryte noža. Ut'ahuje v opačnom smere proti smeru otáčaniu rezacieho nadstavca. Utiahnite ho na ut'ahovací moment 35 – 50 Nm. (Obr. 41)

1. Príslušenstvo výrobku položte na rovný povrch a skontrolujte, či je nôž správne demontovaný.
2. Vložte poistný kolík (C) do otvoru na hriadeli, aby ste hriadel zaistili.
3. Odstráňte maticu (G).
4. Odpojte podpornú prírubu (F), podpornú misku (E) a nôž na trávu (D) z výstupného hriadeľa. (Obr. 40)

Nastavenie popruhu

VÝSTRAHA: Výrobok nasadzujte na popruh vždy správne. V opačnom prípade nie je používanie produktu bezpečné a môže spôsobit' poranenie vám alebo iným osobám. Nepoužívajte popruh s poškodenou rýchlorozpínacou sponou.

VÝSTRAHA: Funkciu rýchleho uvoľnenia popruhu používajte, ak sa v núdzovej situácii musíte oslobodit' od výrobku a popruhu.

1. Popruh si preveste cez plecia.
2. Upravte popruh do čo najvhodnejšej pracovnej polohy.
3. Nastavte bočné popruhy tak, aby bola hmotnost' stroja rovnomerne rozložená na obidve ramená. (Obr. 42)

Prevádzka

Úvod

VÝSTRAHA: Pred používaním výrobku si prečítajte kapitolu o bezpečnosti a uistite sa, že rozumiete informáciám, ktoré sa v nej uvádzajú.

VÝSTRAHA: Vo výrobku používajte iba originálne batérie Husqvarna.

1. Uistite sa, že je batéria plne nabitá.
2. Zatlačte batériu do držiaka na batériu na výrobku. Batéria sa zaistí na mieste, keď sa ozve cvaknutie. (Obr. 44)

VAROVANIE: Ak sa batéria do držiaka nedá ľahko zasunút', nie je správne vložená. Mohlo by to viest' k poškodeniu výrobku.

1. Uistite sa, že je batéria vložená správne.

Postup pred používaním výrobku

• Preskúmajte pracovnú oblast', aby ste spoznali typ terénu. Skontrolujte sklon terénu a či sa v okolí nenachádzajú prekážky ako kamene, konáre a jamy.
• Vykonajte generálnu opravu výrobku.
• Vykonajte bezpečnostné kontroly, údržbu a servis uvedené v tomto návode.
• Ak používate nôž, uistite sa, že je poistná matica správne utiahnutá.
• Skontrolujte, či sú všetky kryty a kryt rezného nadstavca správne pripevnené a či nie sú poškodené. Poškodené diely vymeňte.

Pracovná poloha

1. Upravte napnutie bočných popruhov tak, aby sa hmotnosť rovnomerne rozložila na ramená.
2. Upravte popruh do čo najvhodnejšej pracovnej polohy. Správne nastavené popruhy a výrobok ulahčujú prevádzku zariadenia.

Zapnutie výrobku

1. Stlačte štartovacie tlačidlo a podržte ho dovtedy, kým sa nerozsvieti zelený indikátor LED. (Obr. 45)
2. Na regulovanie rýchlosti použite páčku vypínača.

Obmedzenie maximálnych otáčok tlačidlom režimu

Výrobok je vybavený tlačidlom režimu. Obsluha môže pomocou tohto tlačidla obmedzit' maximálne otáčky. Tlačidlo režimu má 3 úrovne otáčok. Nižšia úroveň predíži čas prevádzky výrobku. Úroveň 1 a 2 použite v prípade, ak prevádzka nevyžaduje maximálne otáčky/výkon. Ak si prevádzkové požiadavky vyžadujú plnú rýchlost'/plný výkon, použite úroveň 3. Nepoužívajte vyššiu úroveň, ako si vyžaduje prevádzka.

1. Stlačením tlačidla režimu nastavte limit maximálnych otáčok. Rozsvieti sa biely indikátor LED, ktorý signalizuje zapnutie funkcie. (Obr. 46)
2. Opätovným stlačením tlačidla režimu zvolíte d'alšiu úroveň rýchlosti.

Funkcia automatického vypnutia

Výrobok je vybavený funkciou vypnutia, ktorá deaktivuje výrobok, ak sa nepoužíva.

1. Kosiace nože na trávu sa nesmú používat' na rezanie drevených kmeňov.
2. Nôž na trávu sa používa na všetky typy vysokých alebo hrubých stoniek rastlín.
3. Trávnatý porast sa kosí kývavým pohybom do strán, pričom pohyb sprava dolava je kosiaci a pohyb zlava doprava je vratný (naprázdno). ľavá strana noža (v uhle medzi 8 až 12 hodinami) je určená na kosenie.
4. Pokiaľ je nôž pri kosení trávy naklonený doľava, tráva sa zhromažďuje na línii, kde sa dá ľahšie zozbierat’ napríklad hrabaním.

5. Pokúste sa pracovat' rytmicky. Stojte pevne s nohami od seba. Po vykonaní prázdneho vratného zdvihu postúpte vpred a opät' sa pevne postavte.

6. Nechajte podpornú misku zlahka ležat' na zemi. Používa sa na ochranu noža proti kontaktu so zemou.

7. Zmenšite riziko namotania rastlín okolo noža tým, že budete vždy pracovat's motorom na maximálne otáčky a pri vratnom pohybe sa vyhnete už odrezanému materiálu.
8. Skôr ako začnete zbierat' nakosený materiál, zastavte motor, odopnite stroj z postroja a položte stroj na zem.

1. Pri kosení trávnika sa uistite, že je vyžínacie lanko trávnika rovnobežne so zemou. (Obr. 49)
2. Netlačte vyžínaciu hlavu k zemi. Zem a výrobok sa môžu poškodit'.
3. Dávajte pozor, aby sa vyžínacia hlava nedotýkala nepretržite zeme, pretože sa môže poškodit'.
4. Počas posúvania výrobku zo strany na stranu pri kosení trávnika používajte maximálne otáčky. (Obr. 50) Uistite sa, že je žacie lanko trávnika rovnobežne zo zemou.

Odpratávanie trávy

Prúd vzduchu z rotujúceho lanka vyžínača je možné použit' na odpratávanie trávy z požadovanej plochy.

VÝSTRAHA: Pred vykonávaním akejkoľvek údržby si musíte prečítat' kapitolu o bezpečnosti a porozumiet' informáciám, ktoré sa v nej uvádzajú.

Plán údržby

Nasleduje zoznam postupov údržby, ktoré na výrobku musíte vykonávat'.

Údržba	Denne	Týžden- ne	Mesačne
Očistite externé súčasti výrobku suchou handričkou. Nepoužívajte vodu. X
Skontrolujte funkčnost' a stav tlačidla štartovania a zastavenia. X
Skontrolujte, či páčka vypínača a zaistenie páčky vypínača fungujú správne z bezpečnostného hľadiska.	X
Skontrolujte, či všetky ovládače fungujú a nie sú poškodené. X
Rukoväte udržiavajte suché, čisté a neznečistené olejom a mazivom. X
Zaistite, aby bol rezací nadstavec nepoškodený. Ak je rezací nadstavec poško- dený, vymeňte ho.	X
Údržba	Denne	Týždenne	Mesačne
Skontrolujte, či ochranný kryt alebo nôž rezacieho nadstavca nie je poškodený. Ak je kryt alebo nôž rezacieho nadstavca poškodený, vymeňte ho.	X
Skontrolujte, či sú matice a skrutky dotiahnuté. X
Skontrolujte, či uvoľňovacie tlačidlá na batérii fungujú správne a riadne zaistia batériu vo výrobku.	X
Skontrolujte, či nabíjačka batérie nie je poškodená a funguje správne. X
Skontrolujte, či batéria nie je poškodená. X
Uistite sa, že nie je poškodený závesný bod. X
Uistite sa, že držadlo a rukovát' nie sú poškodené a sú správne nasadené. X
Skontrolujte, či je nôž riadne vycentrovaný, či je ostrý a či nie je poškodený. Nevycentrovaný nôž bude vyvolávat' vibrácie a môže zapríčinit' poškodenie výrobku.	X
Uistite sa, že je poistná matica rezného zariadenia správne utiahnutá. X
Skontrolujte, či nie je poškodený transportný kryt noža a či je ho možné správne nasadit'.	X
Skontrolujte všetky spojky a konektory. Zaistite, aby boli nepoškodené a čisté. X
Skontrolujte, či je kuželový prevod správne naplnený mazivom, pozrite si časť Mazanie kuželového prevodu na strane 432. Ak nie je, použite mazivo Husqvarna na kuželové prevody.		X
Skontrolujte, či sa v nasávaní vzduchu do motora nenachádzajú nečistoty. Vyčistite nasávanie vzduchu stlačeným vzduchom.		X
Skontrolujte prepojenia medzi batériou a výrobkom. Skontrolujte aj prepojenie medzi batériou a nabíjačkou batérie.			X
Skontrolujte, či bezpečnostná spona popruhu nie je poškodená a funguje správne.			X

Ostrenie kotúča alebo noža na trávu

VÝSTRAHA: Zastavte zariadenie a vyberte akumulátor. Používajte ochranné rukavice.

- Na správne naostrenie kotúča alebo noža na trávu postupujte podľa pokynov poskytnutých k rezaciemu nadstavcu.

VÝSTRAHA: Poškodený kotúč alebo nôž vždy zahodťe. Nepokúšajte sa vyrovnávat' ohnutý alebo skrútený kotúč alebo nôž a používat' ho znova.

Používajte len odporúčané lanko vyžínača. Pozrite si zobrazenie na záverečných stranách návodu na obsluhu.

1. Odoberte rezacie zariadenie.

2. Položte výrobok tak, aby mazacia zátka smerovala nahor.

3. Odstráňte mazaciu zátku. (Obr. 54)
4. Pozrite sa do otvoru pod mazacou zátkou a otočte hnací hriadel. Hladina maziva (A) musí byt' na úrovni najvyššej časti ozubenia (B). (Obr. 55)
5. Ak je hladina maziva príliš nízka, naplňte kuželové súcolesie mazivom Husqvarna na kuželové súcolesie. Pomaly naplňajte mazivo na kuželové súcolesie a zároveň otáčajte hnacím hriadelom až do dosiahnutia správnej hladiny (B).

VAROVANIE: Nesprávne množstvo maziva môže spôsobit' poškodenie kuželového súcolesia.

Problém Možné poruchy Možná akcia
LED kontrolka akumulátora bliká oranžovo	Nízke napätie batérie. Nabite batériu.
LED kontrolka poruchy bliká načerveno	Pret'aženie. Rezací nadstavec je zablokovaný. Vypnite výrobok. Vyberte batériu. Očistite rezací nadstavec od neželaného materiálu.
	Teplotná odchýlka. Nechajte výrobok vychladnút'.
	Páčka vypínača a tlačidlo aktivácie sa stláčajú súčasne.	Uvoľnite páčku vypínača a výrobok sa aktivuje.
Výrobok sa nedá spustit' Nečistoty	na konektoroch akumu-látora.	Očistite konektory batérie stlačeným vzdu-chom alebo jemnou kefou.
LED svetlo signalizujúce poruchu svieti načerveno	Je nutné vykonat' servis produk-tu.	Obrát'te sa na servisného zástupcu.

Preprava, skladovanie a likvidácia

• Dodávané lítium-iónové batérie spĺňajú požiadavky právnych predpisov, ktoré sa týkajú nebezpečného tovaru.
• Dodržiavajte špeciálne požiadavky na balení a štítkoch pri obchodnej preprave. Táto požiadavka platí aj pre tretie strany a prepravcov.
• Pred odoslaním výrobku sa porad'te s osobou s osobitým vzdelaním v oblasti nebezpečných materiálov. Dodržiavajte všetky príslušné vnútroštátne právne predpisy.
• Odhalené kontakty zaistite páskou pri vkladaní akumulátora do balenia. Batériu v balení pevne zabezpečte, aby sa nemohla posúvat'.

• Pred skladovaním alebo prepravou batériu vyberte.

• Umiestnite batériu a nabíjačku batérií do suchého priestoru bez výskytu vlhkosti a mrazov.

• Neskladujte batériu na mieste, kde sa môže vyskytovat' statická elektrina. Batériu nevkladajte do kovovej skrinky.
• Batériu uložte na mieste, kde sa teplota pohybuje v intervale 5°C (41°F) až 25°C (77°F) a kde je chránená pred priamym slnečným svetlom.
• Nabíjačku batérií uložte na mieste, kde sa teplota pohybuje v intervale 5 °C (41 °F) až 45°C (113°F) a kde je chránená pred priamym slnečným svetlom.
• Nabíjačku batérií používajte iba vtedy, ked' je teplota okolitého prostredia v rozsahu 5°C (41 °F) až 40°C (104°F).

• Pred dlhodobým skladovaním batériu nabite na 30 – 50 % kapacity.

• Nabíjačku batérií uchovajte na uzavretom a suchom mieste.

• Batéria skladujte mimo nabíjačky batérií. Nedovoľte det'om ani iným nepovolaným osobám, aby sa dotýkali zariadenia. Uchovávajte zariadenia na mieste, ktoré je možné uzamknút'.
• Pred dlhodobým uskladnením výrobok vyčistite a vykonajte kompletný servis.
• Pomocou prepravného krytu na výrobku zamedzte vzniku zranení alebo poškodenia produktu počas prepravy a uskladnenia.
• Pred prepravou výrobok bezpečne upevnite.

Symboly na výrobku alebo na obale výrobku označujú, že tento výrobok nepredstavuje komunálny odpad. Recyklujte ho v recyklačnej stanici určenej pre elektrické a elektronické zariadenia. Napomôže tým zamedzit' vzniku poškodeniu životného prostredia a osôb.

Đalšie informácie o recyklácii výrobku získate od miestnych úradov, služby na likvidáciu komunálneho odpadu alebo predajcu.

Technické údaje

Technické údaje

	325iR
Motor
Typ motora Husqvarna e-torq BLDC
Otáčky výstupné hriadeľa Vyžínacia hlava/nôž, 1/min. 5800
Šírka rezu, mm 420
Hmotnosť
Hmotnosť bez akumulátora, popruhu a rezného nadstavca, kg 3,5
Emisie hluku 70
Nameraná hladina akustického výkonu, dB (A) 93
Zaručená úroveň hlučnosti LWA dB(A) 96
Hladiny hluku 71
Hladina akustického tlaku pri uchu používateľa meraná podľa normy IEC 62841-1:
Vybavené vyžínacou hlavou (originál) db (A) 83
Úrovne vibrácií 72
Hladiny vibrácií na držadlách, merané podľa normy EN ISO 62841-1, m/s2
Vybavené vyžínacou hlavou (originál), vľavo/vpravo, m/s2	2,4/1,7
Vybavené nožom na trávu (originál), vľavo/vpravo, m/s2	2,1/1,5
Poznámka: Pri porovnávaní úrovní vibrácií výrobky s batériou a so spaľovacím motorom používajú kalkulátor vibrácií. https://www.husqvarna.com/uk/services-solutions/vibration-calculator/

Schválené batérie

Batéria BLi 200 40-B220X
Typ Lítium-iónová Lítium-iónová
Kapacita batérie, Ah 5,2 6
Menovité napätie, V 36 36
Hmotnosť, kg (lb) 1,3 (2,9) 1,4 (3,1)

Schválené príslušenstvo	Typ príslušenstva Kry rezacieho nadstavca, diel č.
Stredový otvor v kotúčoch/nožoch, ∅ 25,4 mm
Závit vývodu M10
Nôž na trávu/kotúč na trávu	Multi 255-3 (∅ 255, 3 zuby) 536 17 43-01
	Grass 255-4 (∅ 255 4 zuby) 536 17 43-01
Vyžínacia hlava	T35, T35x (∅ 2,4 – 2,7 mm krútené žacie lanko Whisper)	536 17 43-01
Podporná miska	Pevné

Vyhlásenie o zhode

Vyhlásenie o zhode EÚ

My, spoločnost' Husqvarna AB, SE-561 82 Huskvarna, Švédsko, tel.: [phone], vyhlasujeme s plnou zodpovednosťou, že výrobok:

plne spíňa nasledujúce smernice a nariadenia EÚ:

Smernice/Nariadenia Popis
2006/42/ES „o strojových zariadeniach“
2014/30/EMC „o elektromagnetickej kompatibilite“
2011/65/EÚ „o obmedzení používania určitých nebezpečných látok“
2000/14/ES „o hluku vo volnom priestranstve“

a že sa pri ňom uplatňujú nasledujúce normy a technické špecifikácie: EN 62841-1:2015/AC:2015, EN 62841-4-4 (IEC 62841-4-4:2020), EN 61000-6-1:2007 (Immunity), EN 61000-6-3:2007/A1:2011/AC:2012 (Emission).

Spoločnost' RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden vykonala dobrovoľnú typovú skúšku v súlade s prílohou IX smernice 2006/42/ES. Č. certifikátu: SEC/23/2580.

Spoločnost' Notified body: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden tiež potvrdila súlad s dodatkom VI smernice rady 2000/14/ES.

Informácie týkajúce sa emisií hluku nájdete v časti Technické údaje na strane 434.

Huskvarna, 2022-12-01

Stefan Holmberg, riaditel výskumu a vývoja, oddelenie riadenia technológií, Husqvarna AB

Zodpovedný za technickú dokumentáciu

VSEBINA
