NÁVOD NA OBSLUHU DT600 HUSQVARNA

8. Spojka hriadeľa (dodáva sa spolu svýrobkom)

9. Chránič proti postriekaniu

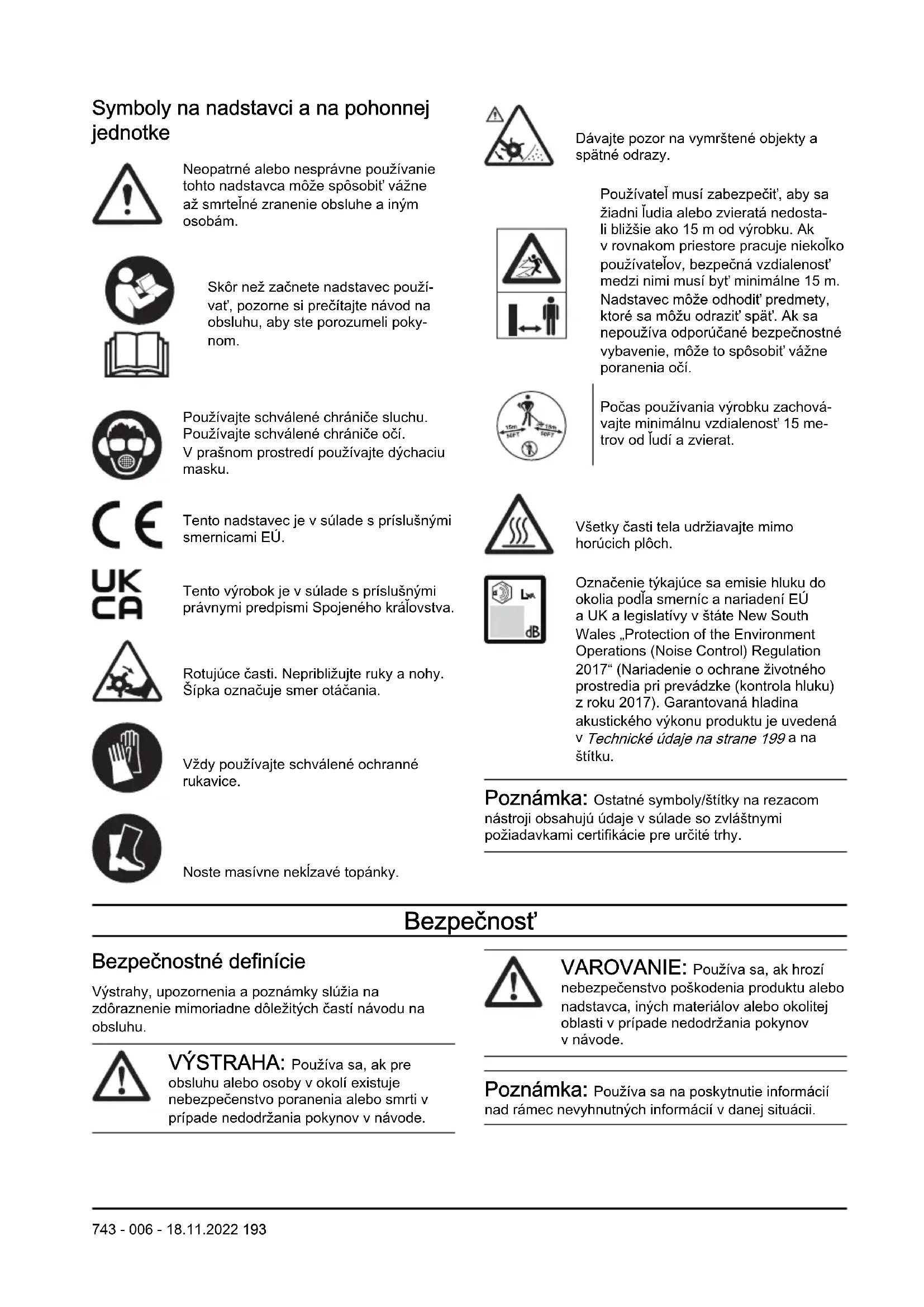

192 743 - 006 - 18.11.2022Symboly na nadstavci a na pohonnej jednotke Neopatrné alebo nesprávne používanie tohto nadstavca môže spôsobiť vážne až smrteľné zranenie obsluhe ainým osobám. Skôr než začnete nadstavec použí- vať, pozorne si prečítajte návod na obsluhu, aby ste porozumeli poky- nom. Používajte schválené chrániče sluchu. Používajte schválené chrániče očí. Vprašnom prostredí používajte dýchaciu masku. Tento nadstavec je v súlade s príslušnými smernicami EÚ. Tento výrobok je vsúlade spríslušnými právnymi predpismi Spojeného kráľovstva. Rotujúce časti. Nepribližujte ruky a nohy. Šípka označuje smer otáčania. Vždy používajte schválené ochranné rukavice. Noste masívne nekĺzavé topánky. Dávajte pozor na vymrštené objekty a spätné odrazy. Používateľ musí zabezpečiť, aby sa žiadni ľudia alebo zvieratá nedosta- li bližšie ako 15m od výrobku. Ak vrovnakom priestore pracuje niekoľko používateľov, bezpečná vzdialenosť medzi nimi musí byť minimálne 15m. Nadstavec môže odhodiť predmety, ktoré sa môžu odraziť späť. Ak sa nepoužíva odporúčané bezpečnostné vybavenie, môže to spôsobiť vážne poranenia očí. Počas používania výrobku zachová- vajte minimálnu vzdialenosť 15me- trov od ľudí azvierat. Všetky časti tela udržiavajte mimo horúcich plôch. Označenie týkajúce sa emisie hluku do okolia podľa smerníc anariadení EÚ a UK alegislatívy vštáte New South Wales „Protection of the Environment Operations (Noise Control) Regulation 2017“ (Nariadenie oochrane životného prostredia pri prevádzke (kontrola hluku) zroku 2017). Garantovaná hladina akustického výkonu produktu je uvedená

Technické údaje na strane 199 ana štítku. Poznámka: Ostatné symboly/štítky na rezacom nástroji obsahujú údaje v súlade so zvláštnymi požiadavkami certifikácie pre určité trhy. Bezpečnosť Bezpečnostné definície Výstrahy, upozornenia a poznámky slúžia na zdôraznenie mimoriadne dôležitých častí návodu na obsluhu. VÝSTRAHA: Používa sa, ak pre obsluhu alebo osoby v okolí existuje nebezpečenstvo poranenia alebo smrti v prípade nedodržania pokynov v návode. VAROVANIE: Používa sa, ak hrozí nebezpečenstvo poškodenia produktu alebo nadstavca, iných materiálov alebo okolitej oblasti vprípade nedodržania pokynov vnávode. Poznámka: Používa sa na poskytnutie informácií nad rámec nevyhnutných informácií v danej situácii.

743 - 006 - 18.11.2022 193Všeobecné bezpečnostné pokyny

VÝSTRAHA: Skôr než budete nadstavec používať, prečítajte si nasledujúce bezpečnostné pokyny.

• Pred používaním nadstavca si pozorne prečítajte návod na obsluhu auistite sa, že rozumiete uvedeným pokynom.

• Tieto pokyny dopĺňajú pokyny dodávané spolu svýrobkom. Pri iných operáciách postupujte podľa návodu na obsluhu výrobku.

• Za žiadnych okolností nemeňte pôvodnú konštrukciu nadstavca bez schválenia od výrobcu. Nepoužívajte nadstavec, ktorý sa zdá byť upravený, a vždy používajte originálne príslušenstvo. Nepovolené zmeny alebo príslušenstvo môžu viesť kvážnemu zraneniu alebo smrti operátora alebo ostatných osôb. Prečítajte si všetky pokyny VÝSTRAHA: Pri používaní elektrických záhradných zariadení je nevyhnutné vždy dodržiavať základné bezpečnostné opatrenia na zníženie nebezpečenstva požiaru, úrazu elektrickým prúdom, avážneho poranenia vrátane nasledujúcich opatrení: Bezpečnostné pokyny pre odmachovač

• Nikdy nedovoľte, aby zariadenie používali deti, osoby sobmedzenými fyzickými, zmyslovými alebo mentálnymi schopnosťami, alebo snedostatkom skúseností avedomostí, alebo osoby, ktoré sa neoboznámili snávodom na používanie. Miestne predpisy môžu obmedzovať vek používateľa.

• Výrobok nikdy nepoužívajte vprípade, ak sa vjeho blízkosti nachádzajú iné osoby (najmä deti adomáce zvieratá).

• Nepresiľujte sa avždy udržiavajte rovnováhu. Aby ste na svahoch vždy dávali pozor na nohy, pri práci so strojom choďte krokom, nebežte.

• Nedotýkajte sa pohyblivých nebezpečných súčastí pred odpojením zariadenie od prívodu elektrickej energie aúplným zastavením pohyblivých nebezpečných súčastí.

• Počas používania zariadenia vždy používajte vhodnú obuv adlhé nohavice.

• Odstráňte batériu zvýrobku zakaždým, keď je výrobok ponechaný bez dozoru, pred odstránením zablokovania apred začatím čistenia alebo akejkoľvek práce na výrobku.

• Odstráňte batériu zvýrobku pred každým vykonaním skúmania poškodení spôsobených na výrobku, napríklad keď výrobok zasiahne cudzí predmet alebo ak začne neobvykle vibrovať.

• Nezapájajte poškodený kábel do napájacieho zdroja ani sa nedotýkajte poškodeného kábla pred tým, ako je odpojený od napájacieho zdroja. Poškodený kábel môže spôsobiť kontakt sčasťami pod napätím aspôsobiť vážne poranenie alebo usmrtenie.

• Nikdy výrobok nepoužívajte spoškodenými chráničmi/krytmi, bez nainštalovaných bezpečnostných zariadení alebo vprípade, ak je poškodený alebo opotrebovaný kábel.

• Nepribližujte sa predlžovacími káblami kpohyblivým nebezpečným súčastiam, aby ste predišli poškodeniu káblov, ktoré by mohlo spôsobiť kontakt sčasťami pod napätím.

• Výrobok zapájajte výlučne do napájacieho obvodu chráneného prúdovým chráničom (RCD) svypínacím prúdom nie vyšším ako 30mA.

• Výrobok nepoužívajte počas nepriaznivých poveternostných podmienok, najmä ak hrozí riziko bleskov. Bezpečnostné pokyny pre prevádzku VÝSTRAHA: Skôr než budete produkt používať, prečítajte si nasledujúce výstrahy.

• Vypínač sa automaticky vráti do polohy štartovania. Overte si, či je zabránené náhodnému naštartovaniu počas vykonávania montáže, kontroly alebo údržby. Ak máte benzínové zariadenie, odpojte od sviečky kryt zapaľovacej sviečky. Ak máte zariadenie na batériu, vyberte batériu.

• Dávajte pozor na odletujúce predmety. Vždy noste ochranné prostriedky očí. Nikdy sa nad odmachovač nenakláňajte. Kamene, úlomky, atď. môžu vyletieť do očí azapríčiniť slepotu alebo vážne poranenie.

• Prevod sa počas prevádzky môže zahriať a môže aj po použití zostať ešte chvíľu horúci. Vprípade dotyku by ste sa mohli popáliť.

• Aj keď zametacie valce nemajú takú silu ako napríklad nože kosačiek na trávu, nepracujte smateriálmi, ktoré môžu pri vymrštení spôsobiť poranenie alebo vecné škody.

• Stroj smiete používať len vtakom prípade, že ste schopní privolať pomoc vprípade nehody.

• Stroj používajte len na účel, na ktorý je určený.

• Nikdy nepoužívajte stroj pri únave, po požití alkoholu alebo liekov, pretože to môže viesť k zníženiu zrakovej schopnosti, schopnosti usudzovania, alebo telesnej rovnováhy.

• Nikdy nepoužívajte stroj za nepriaznivého počasia, napríklad pri veľkom mraze, vo veľmi horúcom alebo vlhkom podnebí.

• Nikdy nepoužívajte poškodené zariadenie. Vykonávajte bezpečnostné kontroly, údržby a dodržiavajte servisné pokyny uvedené v tomto návode. Určité opatrenia týkajúce sa servisu a údržby zariadenia musia vykonávať iba odborníci. Pozrite si pokyny v časti Údržba.

743 - 006 - 18.11.2022• Nikdy nedovoľte, aby zariadenie používali deti.

• Nikdy nikomu nedovoľte, aby používal zariadenie bez toho, že by ste sa najprv ubezpečili, že sa oboznámil s návodom na obsluhu a správne pochopil jeho obsah.

• Nedovoľte neoprávneným osobám, aby sa priblížili k miestu práce. Počas práce musia deti, zvieratá, okolostojace osoby apomocníci zostať za bezpečnou zónou 15metrov. Ak by sa niekto viac priblížil, stroj okamžite zastavte.

• Vprípade neistoty ohľadom ďalšieho postupu sa obráťte na odborníka. Kontaktujte svojho predajcu alebo servisnú dielňu.

• Vyvarujte sa každému použitiu výrobku, ktoré podľa vás presahuje vaše možnosti.

• Presvedčte sa, že vblízkosti nie sú ľudia ani zvieratá, ktoré by mohli prísť do kontaktu sproduktom alebo ovplyvniť jeho používanie.

• Ak nosíte chrániče sluchu, dávajte pozor na varovné signály alebo výkriky. Chrániče sluchu si skladajte hneď, ako sa motor zastaví.

• Nepoužívajte stroj v nepriaznivých podmienkach, ako sú hustá hmla, silný dážď a vietor, silné mrazy apodobne. Práca vnepriaznivom počasí je únavná a často prináša zvýšené nebezpečenstvo, ako je napr. klzká zem.

• Skontrolujte, či sa môžete pohybovať a stáť bezpečne. Skontrolujte, či okolo vás nie sú prekážky (korene, skaly, vetvy, jamy a podobne) pre prípad, že by ste sa museli náhle pohnúť. Dávajte si pozor pri práci na svahu.

• Pred presunom na iné miesto je potrebné vypnúť motor.

• Stroj so spusteným motorom nikdy nepokladajte na zem, ak ho nemáte neustále pod dobrým dohľadom.

• Ak dôjde k silným vibráciám, zastavte stroj. Ak máte benzínové zariadenie, odpojte vysokonapäťový kábel od zapaľovacej sviečky. Ak máte zariadenie na batériu, vyberte batériu z výrobku. Skontrolujte, či stroj nie je poškodený. Akékoľvek poškodenie opravte. Osobné ochranné prostriedky VÝSTRAHA: Skôr než budete výrobok používať, prečítajte si nasledujúce výstrahy.

• Pri používaní produktu vždy používajte schválené osobné ochranné prostriedky. Osobné ochranné prostriedky nedokážu úplne vylúčiť riziko, ale môžu znížiť vážnosť zranenia v prípade nehody. Váš predajca vám pomôže pri výbere správnych prostriedkov.

• Používajte schválené chrániče sluchu, ktoré zaručujú primeranú redukciu hluku. Dlhodobé vystavenie sa hluku môže spôsobiť trvalé poškodenie sluchu.

• Používajte schválené chrániče očí. Ak používate štít, musíte tiež používať schválené ochranné okuliare. Schválené ochranné okuliare musia zodpovedať norme ANSI Z87.1 platnej vUSA alebo norme EN 166 platnej vkrajinách EÚ.

• Keď je to potrebné, používajte rukavice, ako napríklad pri montáži, kontrole alebo čistení rezného zariadenia.

743 - 006 - 18.11.2022

195• Používajte ochrannú obuv soceľovými špičkami aprotišmykovými podrážkami.

• Používajte odev vyrobený zpevnej tkaniny. Vždy noste pevné, dlhé nohavice adlhé rukávy. Nepoužívajte voľný odev, ktorý sa môže zachytiť vkonároch avetvách. Nenoste šperky, krátke nohavice, sandále anebuďte bosí. Vlasy si bezpečne uchyťte nad úrovňou ramien.

• Majte poruke pomôcky na poskytnutie prvej pomoci. Bezpečnostné zariadenia na nadstavci VÝSTRAHA: Skôr než budete nadstavec používať, prečítajte si nasledujúce výstrahy. V tejto časti sa uvádza popis bezpečnostných funkcií nadstavca, jeho účel a spôsob vykonávania kontrol a údržby, aby bola zabezpečená správna činnosť nadstavca. Pozrite si pokyny včasti Prehľad informácií o rezacom nástroji na strane 192 , kde nájdete umiestnenie týchto súčastí na nadstavca. Ak sa údržba nadstavca nebude vykonávať správne a ak sa servis alebo opravy nebudú vykonávať odborne, skráti sa tým jeho životnosť a zvýši sa nebezpečenstvo nehôd. Ak potrebujete podrobnejšie informácie, obráťte sa na najbližší servis. VÝSTRAHA: Nikdy nepoužívajte nadstavec, ktorý má chybné bezpečnostné súčasti. Bezpečnostné vybavenie nadstavca sa musí kontrolovať a udržiavať tak, ako je to opísané vtejto časti. Ak nadstavec neprejde niektorou zkontrol, obráťte sa na servisného zástupcu a požiadajte ho o opravu. VÝSTRAHA: Všetky servisné a opravné práce na výrobku si vyžadujú špeciálne školenie. Platí to najmä obezpečnostnom vybavení výrobku. Ak výrobok neprejde niektorou z kontrol popísaných nižšie, obráťte sa na servisného zástupcu. Pri kúpe ktoréhokoľvek z našich výrobkov vám zaručujeme dostupnosť odborných opráv a servis. Ak maloobchodný predajca, ktorý vám výrobok predáva, nie je servisný technik, požiadajte ho oadresu najbližšej servisnej dielne. Bezpečnostné pokyny pre údržbu VÝSTRAHA: Skôr než začnete súdržbou, prečítajte si nasledujúce výstrahy. VÝSTRAHA: Pred údržbou nadstavca vždy vypnite výrobok. Postupujte opatrne. Aj po uvoľnení páčky vypínača/páčky plynu sa môže nadstavec ešte chvíľu pohybovať. Uistite sa, že sa nadstavec úplne zastavil. Ak máte benzínové zariadenie, odpojte vysokonapäťový kábel od zapaľovacej sviečky. Ak máte zariadenie na batériu, vyberte batériu. VÝSTRAHA: Vždy používajte ochranné rukavice.

• Skôr ako začnete, celý stroj skontrolujte. Skontrolujte, či sú všetky kryty achrániče bezpečne pripevnené. Skontrolujte všetky matice a skrutky.

• Ak máte benzínové zariadenie, skontrolujte, či nedochádza kúnikom paliva.

• Poškodené diely vymeňte.

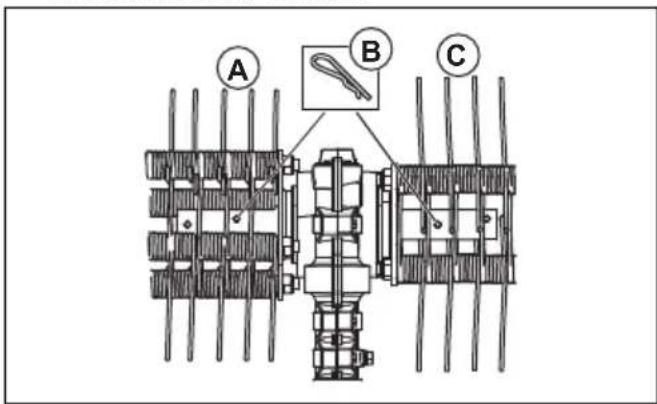

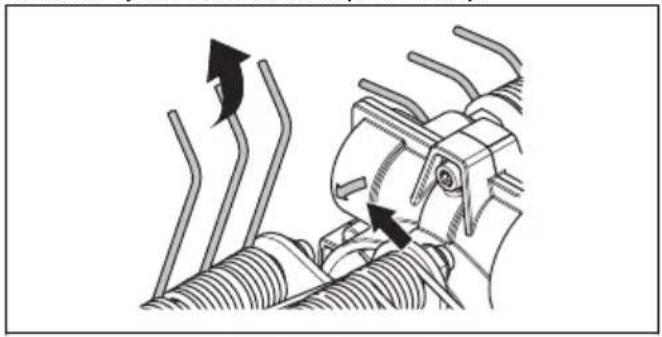

Šípka na skrini prevodovky označuje smer otáčania.Skriňa prevodovky musí byť umiestnená podľa obrázka. DÔLEŽITÉ: Valce odmachovača sú označené šípkami, ktoréznázorňujú smer otáčania. Valce odmachovača musiabyť nasadené správne.Valce odmachovača musia byť namontované tak, abyboli od seba mierne odsunuté. Pružiny odmachovačamusia smerovať rovnakým smerom ako šípka smeruotáčania vyznačená na skrini prevodovky.1. Natlačte ľavý odmachovač (A) na ľavý hnací hriadeľvystupujúci zo skrinky prevodovky (E).

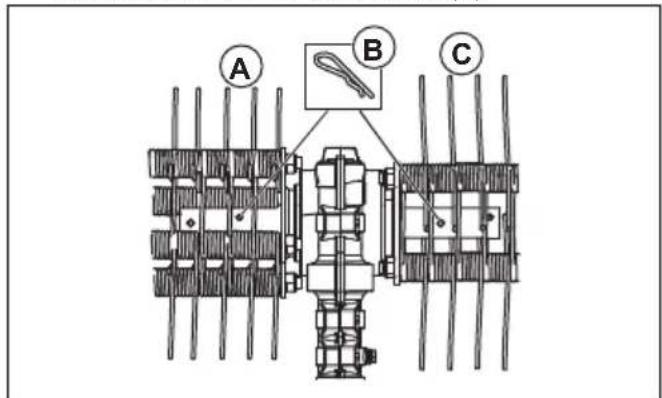

3. Natlačte pravý odmachovač (C) na pravý hnacíhriadeľ vystupujúci zo skrinky prevodovky (E).

Poznámka: Pri montáži príslušenstva na základnývýrobok si pozrite návod základného výrobku.743 - 006 - 18.11.2022 197Prevádzka Spustenie výrobku so studeným motorom Ak máte benzínové zariadenie, riaďte sa týmito pokynmi na štartovanie výrobku so studeným motorom.

1. Zahrejte základný výrobok a potom ho vypnite.

2. Namontujte nadstavec podľa pokynov na montáž.

3. Pri nastavovaní karburátora musí byť odmachovač

opretý ozem avblízkosti nesmú byť žiadne iné osoby.

4. Nechajte odmachovač pracovať na voľnobehu.

5. Skontrolujte, či je rukoväť a bezpečnostné

zariadenia vdobrom funkčnom stave. Nikdy nepoužívajte výrobok, ktorému chýba určitá časť alebo bol upravený inak, ako je uvedené v jeho špecifikáciách. Používanie nadstavca

1. Odmachovač používajte priplnom plyne (alebo

takmer plnom plyne) a s kolesami položenými na danom povrchu. Poznámka: Zdvíhať odmachovač pri práci nad povrch alebo ho držať zdvihnutý nad povrchom je únavné azbytočné.

2. Udržujte ostrý pracovný uhol kpovrchu. Pri

veľkom pracovnom uhle má odmachovač tendenciu pohybovať sa smerom kvám ariskujete, že stratíte nad výrobkom kontrolu. Údržba Úvod Vnasledujúcom texte sú uvedené niektoré všeobecné pokyny na údržbu. Ak potrebujete podrobnejšie informácie, kontaktujte vášho predajcu. Údržba nadstavca VAROVANIE: Veľa práce sodmachovačom sa často vykonáva vprašných podmienkach. Ak máte benzínové zariadenie, je mimoriadne dôležité, aby sa vzduchový filter pravidelne, často aj každý deň, kontroloval a olejoval s cieľom zabezpečenia jeho dobrej funkčnosti. Pozrite si pokyny na údržbu vnávode na obsluhu pohonnej jednotky. VÝSTRAHA: Pri vykonávaní údržby nadstavca vždy používajte ochranné rukavice. VÝSTRAHA: Skriňa prevodovky sa počas používania výrobku zohreje. Nedotýkajte sa skrine prevodovky, aby ste predišli popáleniu.

2. Ak sa kolesá voľne neotáčajú, očistite ich.

198 743 - 006 - 18.11.2022Preprava, skladovanie alikvidácia Preprava a uskladnenie Ak rezací nástroj prepravujete na inom vozidle, vždy používajte schválené zabezpečovacie prvky a uistite sa, že nástroj je bezpečne upevnený. Pred dlhodobým skladovaním vykonajte kompletný servis rezacieho nástroja a vyčistite ho. Technické údaje Technické údaje pre benzínové zariadenia Odmachovač DT600 Šírka, mm 556 Hmotnosť Hmotnosť, kg 6,5 Emisie hluku

Ekvivalentná hladina akustického tlaku pri uchu používateľa meraná podľa normy EN ISO 22868, dB(A):

Ekvivalentné hladiny vibrácií (a hv,eq ) na rukovätiach merané podľa normy EN ISO 22867, m/s

Predné/zadné rukoväti 6,2/4,3 Technické údaje pre zariadenia na batériu 325iLK + nadstavec odmachovača DT600 Šírka, mm 556 Hmotnosť Hmotnosť, kg 2,3 + 6,5

Merané spolu spríslušenstvom, ktoré schválila spoločnosť Husqvarna. Hladina hluku meraná ako akustický tlak (L

) v súlade s európskou smernicou 2000/14/ES. Uvádzaná hladina akustického výkonu pre stroj bola meraná soriginálnym rezacím nadstavcom, ktorý produkuje najvyššiu úroveň. Rozdiel medzi zaručeným a nameraným akustickým výkonom spočíva vtom, že zaručený akustický výkon zahŕňa aj rozptyl výsledkov merania arozdiely medzi jednotlivými strojmi rovnakého modelu vsúlade so smernicou 2000/14/ES.

Merané spolu spríslušenstvom, ktoré schválila spoločnosť Husqvarna. Uvádzané údaje pre ekvivalentnú hladinu akustického tlaku majú typický štatistický rozptyl (štandardnú odchýlku) 1dB(A).

Merané spolu spríslušenstvom, ktoré schválila spoločnosť Husqvarna. Uvádzané údaje pre ekvivalentnú hladinu vibrácií majú typický štatistický rozptyl (štandardnú odchýlku) 1m/s

Hladina akustického tlaku pri uchu používateľa meraná podľa normy EN ISO 22868, dB(A):

Hladiny vibrácií na držadlách, merané podľa normy EN ISO 62841-1, m/s

Predné/zadné rukoväti 1,9/2,6 Vybavený schváleným príslušenstvom (originál), vľavo/vpravo 1,9/2,6

Uvádzané údaje pre hladinu hlučnosti majú typický štatistický rozptyl (štandardnú odchýlku) 3dB(A) a boli namerané soriginálnym nadstavcom, ktorý má najvyššiu úroveň.

Uvádzané údaje pre hladinu akustického tlaku majú typický štatistický rozptyl (štandardnú odchýlku) 3dB(A) a boli namerané soriginálnym nadstavcom, ktorý má najvyššiu úroveň.

Uvádzané údaje pre ekvivalentný stupeň vibrácií majú typický štatistický rozptyl (štandardnú odchýlku) 2 m/s

. Ak chcete porovnať úrovne vibrácií pre výrobky s batériou a so spaľovacím motorom, použite kalkulátor vibrácií. https://www.husqvarna.com/uk/services-solutions/vibration-calculator/. 200 743 - 006 - 18.11.2022Vyhlásenie o zhode Vyhlásenie ozhode EÚ My, spoločnosť Husqvarna AB, SE-561 82 Huskvarna, Švédsko, tel.: [phone], vyhlasujeme splnou zodpovednosťou, že výrobok: Popis Odmachovač Značka Husqvarna Typ/model DT600 Identifikácia Výrobné čísla od roku 2022 anovšie plne spĺňa nasledujúce smernice anariadenia EÚ: Smernice / Nariade- nia Popis 2006/42/ES „ostrojových zariadeniach“ 2000/14/ES „týkajúca sa emisie hluku vprostredí pochádzajúceho zo zariadení používaných vo voľnom priestranstve“ 2011/65/EÚ „oobmedzení používania určitých nebezpečných látok velektrických aelektronických zaria- deniach“ a že sa pri ňom uplatňujú nasledujúce normy a technické špecifikácie: EN ISO 12100:2010, EN IEC 63000:2018 Spoločnosť RISE SMP Svenska Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden z poverenia spoločnosti Husqvarna AB vykonala dobrovoľnú typovú skúšku. Číslo certifikátu: SEC/15/2411 Huskvarna , 2022-03-14 Stefan Holmberg, riaditeľ výskumu avývoja, oddelenie riadenia technológií, Husqvarna AB Zodpovedný za technickú dokumentáciu
