MANUAL DE UTILIZARE DT600 HUSQVARNA

Transportul, depozitarea și eliminarea....178

Date tehnice....178

Declaratie de conformitate....180

Introducere

Descrierea produsului

Avem o politică de îmbunătățire continuă a produselor și, prin urmare, ne rezervăm dreptul de a modifica proiectul și aspectul produselor fără preaviz.

Nota: Acest manual acoperă atât sursele de alimentare care funcționează cu benzină, cât și cele care funcționează cu baterie.

Domeniul de utilizare

AVERTISMENT: Acest accesoriu poate fi utilizat numai împreună cu produsul pentru care a fost conceput, consultați capitolul despre accesorii din Manualul operatorului pentru produs.

Accesoriiul este conceput numai pentru curățarea gazonului de muschi.

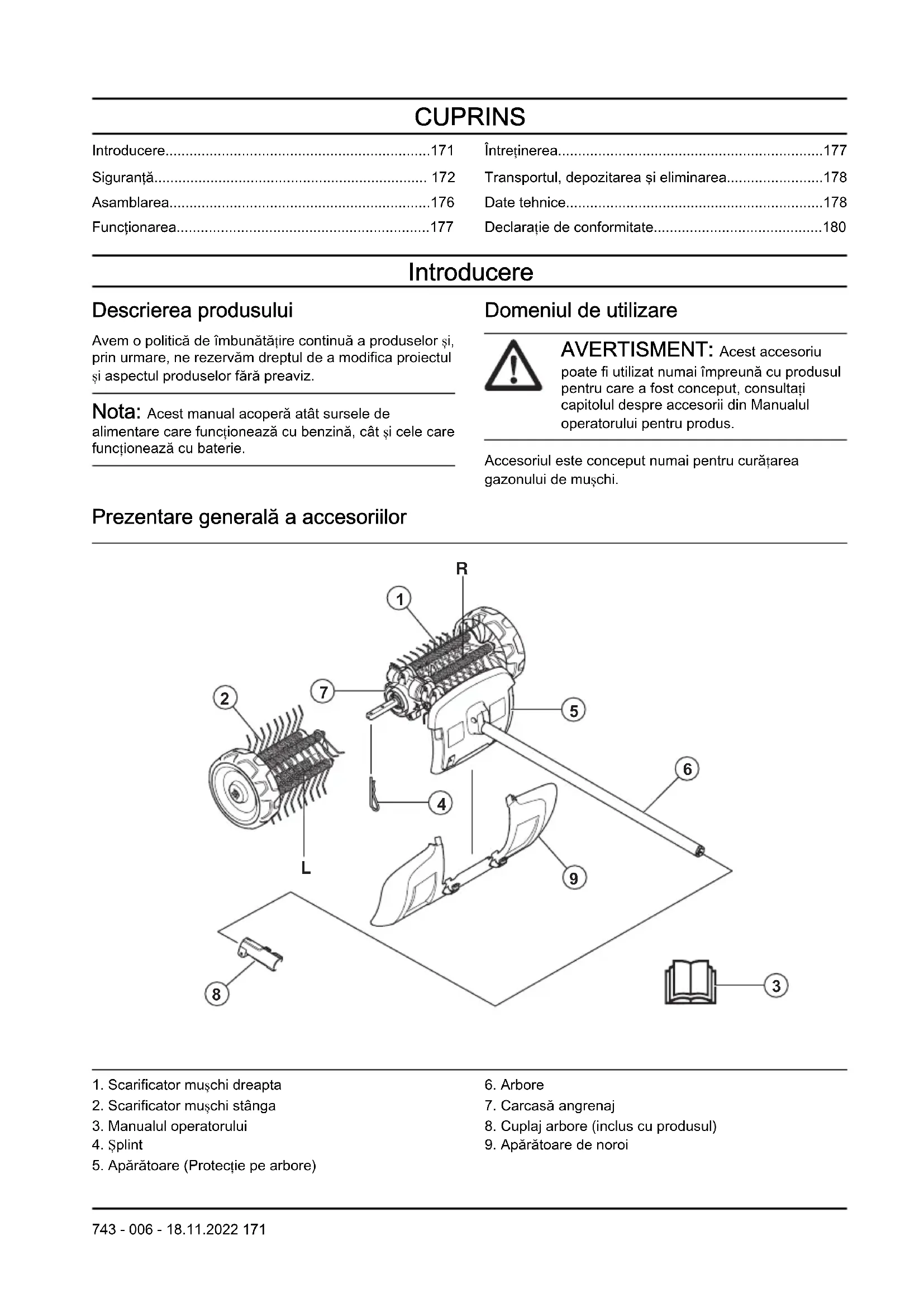

Prezentare generală a accesoriiilor

1. Scarificator muschi dreapta

2. Scarificator muschi stânga

3. Manualul operatorului

4. Splint

5. Apărătoare (Protectie pe arbore)

6. Arbore

7. Carcasă angrenaj

8. Cuplaj arbore (inclus cu produsul)

9. Apărătoare de noroi

Simbolurile de pe accesoriu și de pe sursa de alimentare

Utilizarea neatentă sau incorectă a acestui accesoriu poate cauza vătămări corporale grave sau mortale operatorului sau altor persoane.

Citiți cu atenție manualul operatorului și asigurati-vă că înțelegeti instrucțiunile înainte de a utiliza accesoriiul.

Utilizați un sistem omologat de protecție a auzului. Utilizați ochelari de protecție omologați. Utilizați o mască de protecție când există pericolul de generare a prafului.

Acest accesoriu este conform cu directivele UE aplicabile.

Acest produs respectă reglementările aplicabile din Regatul Unit.

Piese rotative. Feriți mâinile și picioarele. Săgeata indică direcția de rotație.

Purtați întotdeauna mănuși de protecție omologate.

Purtați ghete solide, cu talpă antiaderentă.

Feriți-vă de obiectele proiectate sau care ricoșează.

Operatorul trebuie să se asigure ca niciun om sau animal nu se apropie la mai puțin de 15 m. Dacă mai mulți operatori lucrează în același loc, trebuie să fie pusă în aplicare o distanță de siguranță de cel puțin 15 m. Accesoriiul poate azvârli cu forță obiecte care pot ricoșa înapoi. Dacă nu se utilizează echipamentul de siguranță recomandat, acest lucru poate duce la vătămări oculare grave.

Păstrați o distanță de minimum 15 m/50 ft față de persoane și animale în timpul utilizării produsului.

Feriți-vă toate părțile corpului de suprafețele fierbinti.

Etichetă privind emisiile de zgomot în mediu, conform directivelor și reglementărilor din UE și Regatul Unit și legislației din New South Wales „Regulamentul privind măsurile de protecție a mediului (controlul zgomotului) din 2017”. Nivelul de putere sonoră garantat al produsului este specificat în Date tehnice la pagina 178 și pe etichetă.

Nota: Alte simboluri/etichete de pe accesoriu se referă la cerințe de certificare specifice pentru anumite piețe.

Siguranță

Definitii privind siguranța

Avertizările, atenționările și notele sunt utilizate pentru a desemna părți foarte importante din manualul operatorului.

AVERTISMENT: Se utilizează dacă există risc de vătămare sau de deces pentru operator sau pentru trecători, în cazul în care instrucțiunile din manual nu sunt respectate.

ATENTIE: Se utilizează dacă există un risc de deteriorare a produsului și/sau a accesoriiului, a altor materiale sau a zonelor învecinate, dacă instrucțiunile din manual nu sunt respectate.

Nota: Se utilizează pentru a furniza mai multe informații care sunt necesare într-o situație dată.

Instrucțiuni generale de siguranță

AVERTISMENT: Înainte de a utiliza accesoriiul, citiți instrucțiunile de siguranță de mai jos.

• Vă rugăm să citiți cu atenție manualul operatorului și să vă asigurați că înțelegeți instrucțiunile înainte de a utiliza accesoriiul.
• Aceste instructiuni completează instrucțiunile furnizate împreună cu produsul. Pentru alte proceduri, consultați instrucțiunile de utilizare ale produsului.
• Nu modificați sub nicio formă proiectul accesoriiului fără permisiunea producătorului. Nu folosiți un accesoriu care pare să fi fost modificat de alte persoane și utilizați întotdeauna accesorii originale. Modificările și/sau accesoriiile neautorizate pot avea drept rezultat vătămări corporale grave sau decesul operatorului sau al altor persoane.

Citiți toate instrucțiunile

AVERTISMENT: Când utilizati motounelte pentru grădină, trebuie să respectați întotdeauna măsurile de protecție elementare pentru a reduce riscul de producere a incendiilor, de electrocutare și vătămări corporale, inclusiv următoarele:

Instrucțiuni de siguranță pentru scarificator

• Nu permiteți niciodată copiilor, persoanelor cu capacități fizice, senzoriale sau mentale reduse sau lipsă de experiență și cunoștințe sau persoane care nu sunt familiarizate cu aceste instrucțiuni să utilizeze produsul. Este posibil ca reglementările locale să limiteze vârsta operatorului.
• Nu utilizați niciodată produsul când în apropiere se află persoane, în special copii, sau animale de companie.
• Nu vă întindeți prea mult și mențineți permanent echilibrul. Pentru a vă asigura întotdeauna de sprijinul pentru picioare în pante, mergeți, nu alergați niciodată.
• Nu atingeți piesele periculoase în mișcare înainte ca utilajul să fie deconectat de la sursa de alimentare, iar piesele periculoase în mișcare să se oprească complet.
• Purtati întotdeauna încălțăminte solidă și pantaloni lungi în timpul operării utilajului.
• Scoateți bateria din produs de fiecare dată când produsul este nesupravegheat, înainte de a îndepărta un blocaj și înainte de a curăța produsul sau lucra la acesta.
• Scoateți bateria din produs înainte de efectuarea unei examinări pentru defecte pe produs, când,

de exemplu, este lovit un obiect străin sau dacă produsul începe să vibreze anormal.

• Nu conectați un cablu deteriorat la sursă și nu atingeți un cablu deteriorat înainte de a-l deconecta de la sursa de alimentare. Un cablu deteriorat poate duce la contactul cu piesele sub tensiune și poate provoca vătămări sau duce la deces.
• Nu utilizați niciodată produsul cu apărători/scuturi defecte, fără dispozitive de siguranță sau dacă cablul este deteriorat sau uzat.
• Tineți prelungitoarele la distanță de piesele periculoase în mișcare pentru a evita deteriorarea cablurilor, ceea ce poate duce la contactul cu piesele sub tensiune.
• Conectați produsul numa la un circuit de alimentare protejat de un dispozitiv de curent rezidual (RCD) cu un curent de declanșare de maxim 30 mA.
• Nu utilizați produsul în condiții de vreme nefavorabilă, mai ales când există risc de descărcări electrice.

Instrucțiuni de siguranță pentru utilizare

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Comutatorul de oprire revine automat la poziția de start. Asigurați-vă că preveniți pornirea neintenționată la asamblare, verificare și/sau efectuare a întreținerii. Dacă aveți un produs care funcționează cu benzină, scoateți pipa bujiei din bujie. Dacă aveți un produs care funcționează cu baterie, scoateți bateria.
• Fiți atenți la obiectele azvârlite. Purtați întotdeauna ochelari de protecție. Nu vă aplecați niciodată peste dispozitivul de curățare a muschiului. Pietrele, gunoiul etc. pot fi azvârlite în ochi, cauzând orbire sau vătămare gravă.
• Angrenajul se poate înfierbânta în timpul utilizării și poate rămâne fierbinte câtva timp după aceea. Dacă îl atingeți, vă poate provoca arsuri.
• Deși tamburii periei nu au aceeași forță ca și lamele mașinii de tuns iarba, de exemplu, trebuie să evitați să lucrați cu materiale care pot cauza răniri grave sau pagube materiale, dacă sunt proiectate.
• Nu utilizati aparatul decât în situații în care puteți solicita ajutor în eventualitatea unui accident.
• Utilizați utilajul numai în scopul pentru care acesta a fost conceput.
• Nu utilizați niciodată utilajul dacă sunteți obosit, dacă ați consumat alcool sau dacă luat medicamente care v-ar putea afecta vederea, judecata sau coordonarea.

• Nu utilizați niciodată aparatul în condiții meteorologice extreme, precum climate cu temperaturi extrem de scăzute, foarte ridicate și/sau climate umede.

• Nu utilizați niciodată un aparat care este defect. Efectuați verificările de siguranță, operațiile de întreținere și de service descrise în acest manual. Anumite operații de întreținere și de service trebuie efectuate de specialiști instruiți și calificați. Consultați instrucțiunile din subcapitolul întreținerea.

• Nu permiteți niciodată copiilor să folosească acest utilaj.
• Nu permiteți nimănui să folosească mașina înainte de a vă asigura că a înțeles conținutul manualului operatorului.
• Nu permiteți persoanelor neautorizate să se apropie. Copiii, animalele, spectatorii sau persoanele care vă ajută trebuie ținute în afara zonei de siguranță de 15 m în timp ce lucrați. Opriți aparatul imediat dacă se apropie cineva.
• Dacă întâlniți o situație în care nu știți sigur cum să procedați, trebuie să întrebați un specialist. Contactați distribuitorul sau atelierul de service.
• Evitați utilizările care, în opinia dvs., vă depășesc abilitățile.
• Respectați mediul înconjurător și asigurați-vă că nu există riscul ca alte persoane sau animale să vină în contact cu produsul sau să vă afecteze capacitatea de a-l controla.
• Ascultați semnalele de avertisment sau strigătele când purtați echipament pentru protecția auzului. Îndepărtați echipamentul pentru protecția auzului imediat ce se oprește motorul.
• Nu utilizați utilajul pe vreme nefavorabilă, precum ceață deasă, ploaie torențială, vânt puternic, frig intens etc. Lucrul pe vreme nefavorabilă este obositor și generează adesea riscuri adăugate, precum teren alunecos, direcție de doborâre imprevizibilă etc.
• Asigurați-vă că vă puteți deplasa și sta în picioare în siguranță. Verificați zona din jurul dvs. pentru posibile obstacole (rădăcini, pietre, crengi, șanțuri etc.) în caz că trebuie să vă deplasați brusc. Aveți mare grijă când lucrați pe teren în pantă.

• Motorul trebuie oprit înainte de deplasare.
• Nu lăsați niciodată utilajul jos cu motorul pornit decât dacă aveți o bună vizibilitate asupra acestuia.

• Utilizați întotdeauna ambele mâini pentru a ține utilajul. Țineți utilajul pe lângă corp.

• Asigura ți-vă că măinile și picioarele nu se apropie de scarificatorul de mușchi atunci când motorul este pornit.

• Atunci când motorul este oprit, tineți măinile și picioarele la distanță de scarificatorul de mușchi, până când acesta se oprește complet.
• Dacă apar vibrații puternice, opriți utilajul. Dacă aveți un produs care funcționează cu benzină, deconectați cablul de înaltă tensiune de la bujie. Dacă aveți un produs care funcționează cu baterie, scoateți bateria din produs. Asigurați-vă că utilajul nu este deteriorat. Remediați orice defectiuni.

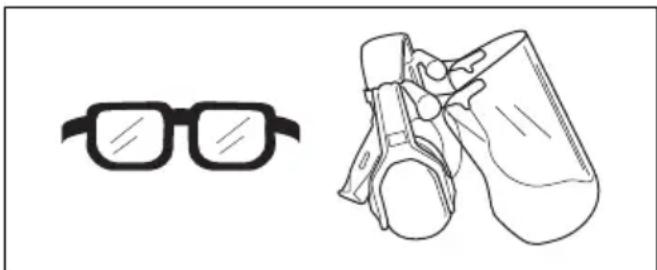

Echipament de protecție personală

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Utilizați întotdeauna echipamente de protecție personală atunci când folosiți produsul. Echipamentele de protecție personală nu pot elimina complet riscul de rănire, însă pot reduce gravitatea rănilor în cazul unui accident. Distribuitorul vă poate ajuta să alegeți echipamentul corect.
• Purtați echipament de protectie pentru urechi aprobat pentru utilizare, care asigură reducerea adecvată a zgomotului. Expunerea pe termen lung la zgomot poate avea ca rezultat o afecțiune ireversibilă a auzului.

- Utilizați ochelari de protecție omologați. Dacă utilizați un vizor de protecție, trebuie să purtați și ochelari de protecție. Ochelarii de protecție trebuie să fie compatibili cu standardul ANSI Z87.1 în S.U.A. sau EN 166 în țările UE.

- Purtați mănuși atunci când este necesar, de exemplu atunci când conectați, inspectați sau curățați echipamentul de tăiere.

- Utilizați cizme de protecție cu bombeuri din oțel și tălpi antiderapante.

- Purtați haine din țesături rezistente. Purtați întotdeauna pantaloni lungi, din material gros, și îmbrăcăminte cu mâneci lungi. Nu purtați haine largi, care se pot prinde în smicele și ramuri. Nu purtați bijuterii, șort, sandale și nu lucrați în picioarele goale. Strângeti-vă părul în siguranță, deasupra nivelului umărului.

- Păstrați la îndemână echipament de prim ajutor.

Dispozitivele de siguranță de pe accesoriu

AVERTISMENT: Înainte de a utiliza accesoriiul, citiți instrucțiunile de avertizare de mai jos.

În această secțiune sunt cuprinse caracteristicile de siguranță ale accesoriiului, scopul său și modul în care trebuie efectuate verificările și întreținerea pentru a asigura funcționarea corectă. A se vedea instrucțiunile din capitolul Prezentare generală a accesoriiilor la pagina 171 pentru a găsi unde sunt amplasate aceste piese pe accesoriiul dvs.

Durata de viață a accesoriului se poate reduce, iar pericolul de accidente se poate mări dacă întreținerea accesoriului nu este efectuată corect, iar reglarea și/sau reparațiile nu sunt executate în mod profesional. Dacă aveți nevoie de informații suplimentare, contactați cel mai apropiat furnizor de service.

AVERTISMENT: Nu utilizati niciodată un accesoriu cu componente de siguranță deteriorate. Echipamentul de siguranță al accesoriiului trebuie inspectat

și întreținut conform indicațiilor din acest capitol. Dacă accesoriul nu trece oricare dintre următoarele verificări, contactați agentul de service pentru reparații.

AVERTISMENT: Toate operațiunile de service și de reparații asupra produsului necesită instruire specială. Acest lucru se aplică în special cu privire la echipamentele de siguranță ale produsului. În cazul în care produsul dvs. nu are rezultat pozitiv la oricare dintre verificările descrise mai jos, trebuie să contactați agentul de service local. Atunci când achiziționați oricare dintre produsele noastre, garantăm disponibilitatea reparațiilor și service-ului profesionist. Dacă distribuitorul care comercializează produsul nu este dealer de service, solicitați-i adresa celui mai apropiat agent de service.

Instrucțiuni de siguranță pentru întreținere

AVERTISMENT: Înainte de a efectua lucrări de întreținere, citiți instrucțiunile de avertisment de mai jos.

AVERTISMENT: Opriți întotdeauna produsul înainte de a efectua orice operațiune de întreținere ale accesoriiului de tăiere. Aveți grijă, accesoriiul se poate misca și după eliberarea accelerației/întrerupătorului. Asigurați-vă că accesoriiul s-a oprit complet. Dacă aveți un produs care funcționează cu benzină, deconectați cablul de înaltă tensiune de la bujie. Dacă aveți un produs care funcționează cu baterie, scoateți bateria.

AVERTISMENT: Utilizați întotdeauna mănuși de protecție.

• Verificați întreg produsul înainte de a începe să lucrați. Verificați dacă toate apărătorile și capacele sunt complete și fixate bine. Verificați toate șuruburile și toate piulițele.
• Dacă aveți un produs care funcționează cu benzină, verificați să nu existe scurgeri de carburant.

- Înlocuiti componentele deteriorate.

Sägeata de pe carcasa angrenajului indică direcția de rotire. Carcasa angrenajului va fi poziționată conform ilustrației.

IMPORTANT:

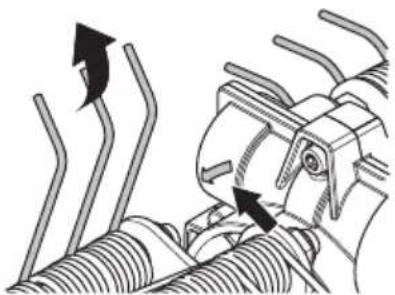

Rolele scarificatorului de curățare a mușchiului sunt marcate cu săgeți care indică direcția de rotație. Asigurați-vă că rolele scarificatorului de curățare mușchiului sunt montate corect.

Rolele dispozitivului de curățare a mușchiului trebuie montate ușor decalate una față de cealaltă. Arcurile dispozitivului de curățare a mușchiului și săgeata direcției de rotire de pe carcasa angrenajului trebuie să indice aceeași direcție.

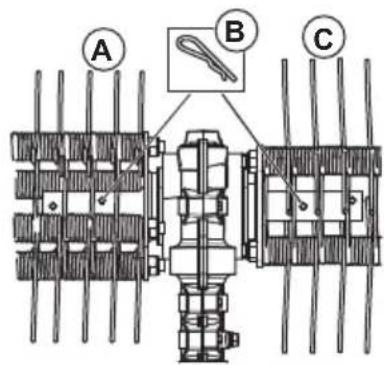

1. Apăsați dispozitivul de curățare a mușchiului din stânga (A) pe arborele conducător din stânga din carcasa angrenajului (E).

1. Fixați rola scarificatorului de muschi cu splintul (B) în orificiul interior din arbore.

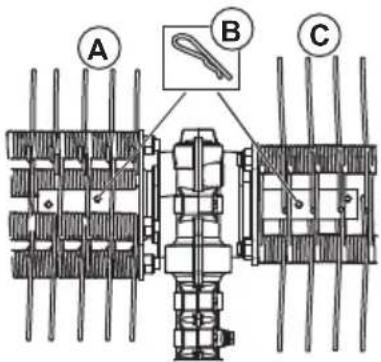

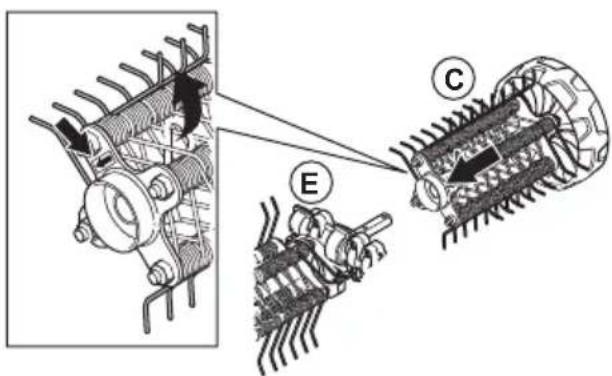

1. Apăsați dispozitivul de curățare a mușchiului din dreapta (C) pe arborele conducător din dreapta din carcasa angrenajului (E).

1. Fixați rola scarificatorului de muschi cu splintul (B) în orificiul interior din arbore.

1. Montați apărătoarea de noroi cu ajutorul capselor (D).

Nota: Pentru asamblarea accesoriiilor pe un produs de bază, consultați manualul produsului respectiv.

Functionarea

Pentru a porni produsul cu motorul rece

Dacă aveți un produs care funcționează cu benzină, respectați aceste instrucțiuni pentru a porni produsul cu motorul rece.

1. Porniți produsul de bază pentru încălzire și apoi opriți-l.
2. Montați accesoriiul conform instrucțiunilor de asamblare.
3. Atunci când reglați carburatorul, asigurați-vă că scarificatorul este fixat pe sol și că nu se află nimeni în apropiere.
4. Mențineți dispozitivul de curățare a muschiului pornit la ralanti.
5. Asigurați-vă că mânerul și elementele de siguranță sunt în stare bună de funcționare. Nu utilizați niciodată un produs care nu are o piesă sau care a fost modificat în afara specificațiilor sale.

Nota: Este obositor și inutil să ridicati sau să mentineți dispozitivul de curătare a mușchiului deasupra suprafeței, atunci când lucrați.

1. Mentineți un unghi mic de lucru față de suprafață. Un unghi de lucru mare înseamnă că scarificatorul de mușchi tinde să se deplaseze spre dvs. și riscați să pierdeți controlul produsului.

Utilizarea accesoriiului

1. Lăsați dispozitivul de curățare a mușchiului să funcționeze la putere maximă (sau aproape maximă) cu roțile sprijinite pe suprafață.

Întreținerea

Introducere

Mai jos veți găsi câteva instrucțiuni generale de întreținere. Dacă aveți nevoie de informații ulterioare, vă rugăm contactați atelierul de service.

Efectuarea operațiilor de întreținere a accesoriiului

ATENTIE: Lucrul cu dispozitivul de curătare a muschiului are loc adesea în condiții de praf. Dacă aveți un produs care funcționează cu benzină, este foarte important ca filtrul de aer să fie verificat

periodic, adesea zilnic, și uns pentru a funcționa satisfăcător.

Pentru instrucțiuni de întreținere, consultați manualul de utilizare al unității de alimentare.

AVERTISMENT: Purtați întotdeauna mănuși de protecție când efectuați întreținerea accesoriiului.

AVERTISMENT: Carcasa angrenajului devine fierbinte după utilizarea produsului. Pentru a evita să vă ardeți nu atingeți carcasa angrenajului.

1. Curățați roțile dacă nu se rotesc liber.

2. Asigurați-vă că scarificatorul de muschi nu se rotește atunci când accelerația/întrerupătorul este eliberat.

Transportul, depozitarea și eliminarea

Transport și depozitare

Dacă transportați accesoriiul pe un alt vehicul, utilizati întotdeauna dispositive de fixare aprobate și asigurați-vă că acesta este fixat bine.

Înainte de depozitarea pe termen lung, asigurați-vă că accesoriiul este curat și că i s-a efectuat un service complet.

Date tehnice

Date tehnice pentru produse care funcționează pe benzină

Scarificator mușchi	DT600
Lățime, mm 556
Greutate
Greutate, kg 6,5
Emisii de zgomot ^103
Nivel de putere acustică, măsurat în dB(A) 105
Nivel de putere acustică garantat LWA dB (A) 109
Niveluri de zgomot ^104
Nivel de presiune a zgomotului echivalent pentru urechile operatorului, măsurat con-form EN ISO 22868, dB(A):	95
Vibrății ^105
Nivelele echivalente de vibrații ( a_hv,eq ) la mânere, măsurate în conformitate cu EN ISO 22867, m/s^2
Mânere față/spate 6,2/4,3

Date tehnice pentru produse care funcționează pe baterii

325iLK + Accesoriiul de scarificator DT600
Lățime, mm 556
Greutate
Greutate, kg 2,3+6,5
Emisii de zgomot ^106
Nivel de putere acustică, măsurat în dB(A) 89
Niveluri de zgomot ^107
Nivel de presiune a zgomotului pentru urechile operatorului, măsurat conform EN 22868, dB (A):	77
Vibrații ^108
Nivelurile de vibrații la mânere, măsurate în conformitate cu EN 62841-1, m/s ^2
Mânere față/spate 1,9/2,6
Dotat cu accesoriu omologat (original), stânga/dreapta 1,9/2,6

Declaratie de conformitate

Declaratie de conformitate UE

Noi, Husqvarna AB, SE-561 82 Huskvarna, Suedia, tel.: [phone], declarăm pe propria răspundere, că produsul:

Descriere Scarificator	mușchi
Marcă Husqvarna
Tip/Model DT600
Identificare Numerele	de serie începând cu 2022

respectă în totalitate următoarele directive și reglementări UE:

Directivă/Reglementare	Descriere
2006/42/CE „privind echipamentele tehnice”
2000/14/CE „privind emisiile de zgomot în mediul înconjurător”
2011/65/UE	„privind restricțiile de utilizare a anumitor substanțe periculoase în echipamentele electrice și electronice”

și că au fost aplicate următoarele standarde și/sau specificații tehnice: EN ISO 12100:2010, EN IEC 63000:2018

RISE SMP Svenska Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden a efectuat examinarea voluntară de tip în numele Husqvarna AB.

Număr certificat: SEC/15/2411

Huskvarna, 2022-03-14

Stefan Holmberg, Director de cercetare și dezvoltare, Departamentul de gestionare a tehnologiei, Husqvarna AB

Responsabil pentru documentația tehnică
