BR600 - Motocoasă HUSQVARNA - Manual de utilizare gratuit

Tip de produs	Accesoriu perie (mașină de tăiat tufișuri cu perie)
Marcă	Husqvarna
Model	BR600
Lățimea periei	597 mm (23,5 in)
Diametrul periei	270 mm (10,6 in)
Greutate (accesoriu singur)	5,3 kg
Alimentare	Funcționează cu unitatea motor pe benzină sau baterie (de ex. 325iLK)
Utilizare prevăzută	Perierea aleilor, drumurilor asfaltate și a suprafețelor similare
Nivel de putere sonoră (benzină)	106 dB(A) măsurat, 110 dB(A) garantat
Nivel de presiune acustică (benzină)	94 dB(A) la nivelul urechilor
Nivel de putere sonoră (baterie)	90 dB(A) măsurat
Nivel de presiune acustică (baterie)	80 dB(A) la nivelul urechilor
Vibrații (benzină) – mânere față/spate	3,7 / 6,2 m/s²
Vibrații (baterie) – stânga/dreapta	3,3 / 3,1 m/s²
Materiale principale	Oțel, plastic armat, cauciuc (mânere)
Întreținere	Verificați periodic periile, înlocuiți dacă sunt deteriorate; lubrifiați filtrul de aer la modelele pe benzină
Curățare	Curățați după fiecare utilizare; opriți motorul înainte de orice curățare
Siguranță – echipament necesar	Protecție auditivă, ochelari, mănuși, cizme antiderapante, îmbrăcăminte ajustată
Distanță de siguranță	15 m minim față de persoane și animale
Piese de schimb	Disponibile la dealerii Husqvarna autorizați (perii, știfturi, apărători de noroi)
Reparabilitate	Încredințați întreținerea complexă unui atelier specializat
Accesorii furnizate	Știfturi de blocare, apărătoare de noroi, cuplaj arbore
Conformitate	CE, UKCA; conform cu directivele 2006/42/CE, 2000/14/CE, 2011/65/UE

Întrebări frecvente - BR600 HUSQVARNA

Cum se montează accesoriul pe unitatea motor?

Apăsați arborele tamburului pe arborele de antrenare al carcasei angrenajului, aliniați orificiile pentru știft, introduceți știftul de blocare. Așezați apoi rolei perie pe arbore și fixați-l cu un știft de asamblare. Consultați manualul produsului de bază pentru pașii detaliați.

Ce echipament de protecție trebuie să port?

Purtați întotdeauna protecție auditivă omologată, ochelari de protecție, mănuși, cizme antiderapante și îmbrăcăminte rezistentă ajustată. Se recomandă o mască respiratorie în caz de praf.

Cum se curăță peria?

Opriți motorul și deconectați bujia (benzină) sau scoateți bateria. Folosiți o unealtă nemetalică pentru a îndepărta iarba și resturile prinse. Verificați starea periilor în timpul curățării.

Care este distanța de siguranță care trebuie respectată?

Mențineți o distanță de cel puțin 15 metri (50 de picioare) între utilizator și orice altă persoană sau animal. Opriți imediat produsul dacă cineva se apropie.

Pot folosi acest accesoriu cu o unitate pe baterie?

Da, accesoriul BR600 este compatibil cu unitățile de alimentare Husqvarna concepute pentru această utilizare, cum ar fi modelul 325iLK. Urmați instrucțiunile din manualul unității motrice.

Ce fac dacă peria vibrează excesiv?

Opriți imediat produsul, deconectați sursa de alimentare și inspectați peria. Verificați dacă nu este deteriorată, fisurată sau fixată incorect. Înlocuiți-o dacă este necesar și strângeți toate elementele de fixare.

Cum se înlocuiesc periile uzate?

Demontați știfturile de asamblare, scoateți rolele vechi și instalați perii noi urmând procedura de montare inversă. Utilizați numai piese originale Husqvarna.

Poate fi folosit accesoriul pe ploaie?

Nu, nu utilizați niciodată produsul pe vreme rea (ploaie, ceață, vânt puternic). Lucrați numai pe vreme uscată pentru a garanta siguranța și a evita alunecările.

Cum se depozitează peria?

Agățați peria într-un loc uscat și curat. Înainte de depozitarea prelungită, curățați-o bine și efectuați toate operațiunile de întreținere recomandate.

Unde găsesc piesele de schimb?

Piesele de schimb (perii, știfturi, apărători de noroi) sunt disponibile la dealerii Husqvarna autorizați și la atelierele de reparații. Utilizați întotdeauna piese originale.

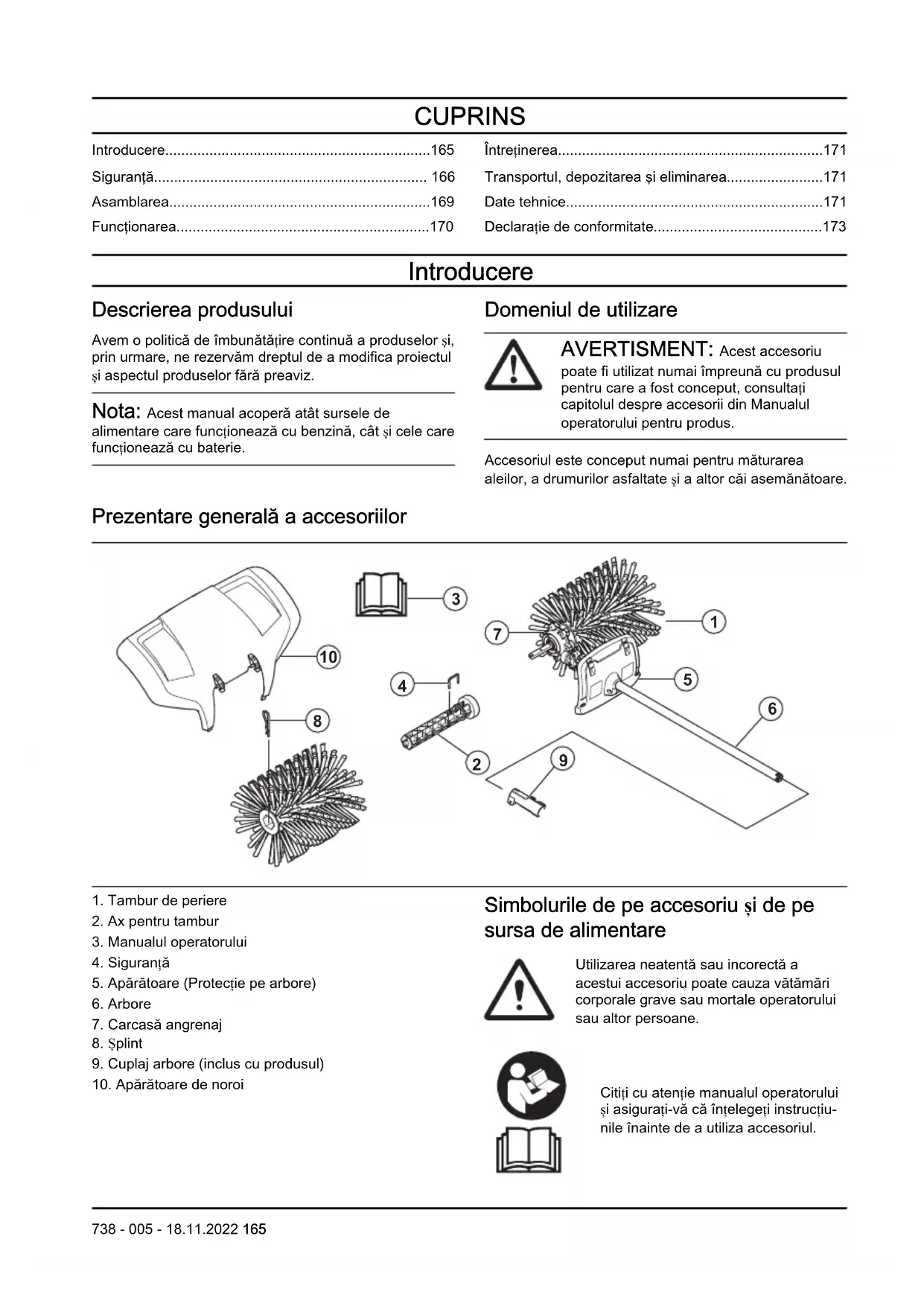

MANUAL DE UTILIZARE BR600 HUSQVARNA

Transportul, depozitarea și eliminarea....171

Date tehnice....171

Declaratie de conformitate....173

Introducere

Descrierea produsului

Avem o politică de îmbunătățire continuă a produselor și, prin urmare, ne rezervăm dreptul de a modifica proiectul și aspectul produselor fără preaviz.

Nota: Acest manual acoperă atât sursele de alimentare care funcționează cu benzină, cât și cele care funcționează cu baterie.

Domeniul de utilizare

AVERTISMENT: Acest accesoriu poate fi utilizat numai împreună cu produsul pentru care a fost conceput, consultați capitolul despre accesorii din Manualul operatorului pentru produs.

Accesoriiul este conceput numai pentru măturarea aleilor, a drumurilor asfaltate și a altor căi asemănătoare.

Prezentare generală a accesoriiilor

1. Tambur de periere
2. Ax pentru tambur
3. Manualul operatorului
4. Siguranță
5. Apărătoare (Protectie pe arbore)
6. Arbore
7. Carcasă angrenaj
8. Splint
9. Cuplaj arbore (inclus cu produsul)
10. Apărătoare de noroi

Simbolurile de pe accesoriu și de pe sursa de alimentare

Utilizarea neatentă sau incorectă a acestui accesoriu poate cauza vătămări corporale grave sau mortale operatorului sau altor persoane.

Citiți cu atenție manualul operatorului și asigurați-vă că înțelegeti instrucțiunile înainte de a utiliza accesoriiul.

Utilizați un sistem omologat de protecție a auzului. Utilizați ochelari de protecție omologați. Utilizați o mască de protecție când există pericolul de generare a prafului.

Acest accesoriu este conform cu directivele UE aplicabile.

Acest produs respectă reglementările aplicabile din Regatul Unit.

Piese rotative. Feriți măinile și picioarele. Săgeata indică direcția de rotație.

Purtați întotdeauna mănuși de protecție omologate.

Purtați ghete solide, cu talpă antiaderentă.

Feriți-vă de obiectele proiectate sau care ricoșează.

Operatorul trebuie să se asigure ca niciun om sau animal nu se apropie la mai puțin de 15 m. Dacă mai mulți operatori lucrează în același loc, trebuie să fie pusă în aplicare o distanță de siguranță de cel puțin 15 m. Accesoriiul poate azvârli cu forță obiecte care pot ricoșa înapoi. Dacă nu se utilizează echipamentul de siguranță recomandat, acest lucru poate duce la vătămări oculare grave.

Păstrați o distanță de minimum 15 m/50 ft față de persoane și animale în timpul utilizării produsului.

Feriți-vă toate părțile corpului de suprafetele fierbinti.

Etichetă privind emisiile de zgomot în mediu, conform directivelor și reglementărilor din UE și Regatul Unit și legislației din New South Wales „Regulamentul privind măsurile de protecție a mediului (controlul zgomotului) din 2017”. Nivelul de putere sonoră garantat al produsului este specificat în Date tehnice la pagina 171 și pe etichetă.

Nota: Alte simboluri/etichete de pe accesoriu se referă la cerințe de certificare specifice pentru anumite piețe.

Siguranță

Definitii privind siguranța

Avertizările, atenționările și notele sunt utilizate pentru a desemna părți foarte importante din manualul operatorului.

AVERTISMENT: Se utilizează dacă există risc de vătămare sau de deces pentru operator sau pentru trecători, în cazul în care instrucțiunile din manual nu sunt respectate.

ATENTIE: Se utilizează dacă există un risc de deteriorare a produsului și/sau a accesoriiului, a altor materiale sau a zonelor învecinate, dacă instrucțiunile din manual nu sunt respectate.

Nota: Se utilizează pentru a furniza mai multe informații care sunt necesare într-o situație dată.

Instrucțiuni generale de siguranță

AVERTISMENT: Înainte de a utiliza accesoriiul, citiți instrucțiunile de siguranță de mai jos.

• Vă rugăm să citiți cu atenție manualul operatorului și să vă asigurați că înțelegeți instrucțiunile înainte de a utiliza accesoriiul.
• Aceste instructiuni completează instrucțiunile furnizate împreună cu produsul. Pentru alte proceduri, consultați instrucțiunile de utilizare ale produsului.
• Nu modificați sub nicio formă proiectul accesoriiului fără permisiunea producătorului. Nu folosiți un accesoriu care pare să fi fost modificat de alte persoane și utilizați întotdeauna accesorii originale. Modificările și/sau accesoriiile neautorizate pot avea drept rezultat vătămări corporale grave sau decesul operatorului sau al altor persoane.

Citiți toate instrucțiunile

AVERTISMENT: Când utilizati motounelte pentru grădină, trebuie să respectați întotdeauna măsurile de protecție elementare pentru a reduce riscul de producere a incendiilor, de electrocutare și vătămări corporale, inclusiv următoarele:

Instrucțiuni de siguranță pentru utilizare

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Asigurați-vă că preveniți pornirea neintenționată la asamblare, verificare și/sau efectuare a întreținerii. Dacă aveți un produs care funcționează cu benzină, scoateți pipa bujiei din bujie. Dacă aveți un produs care funcționează cu baterie, scoateți bateria.
• Uneori iarba și pietrele pot fi prinse în dinți. Opriti întotdeauna motorul când curățati.
• Fiți atenți la obiectele azvârlite. Purtați întotdeauna ochelari de protecție. Nu vă aplecați peste tamburul periei. Pietrele, gunoiul etc. pot fi azvârlite în ochi, cauzând orbire sau vătămare gravă.
• Angrenajul se poate înfierbânta în timpul utilizării și poate rămâne fierbinte câtva timp după aceea. Dacă îl atingeti, vă poate provoca arsuri.
  • Tineți produsul bine atunci când îl porniți.
• Deși tamburii periei nu au aceeași forță ca și lamele mașinii de tuns iarba, de exemplu, trebuie să evitați să lucrați cu materiale care pot cauza răniri grave sau pagube materiale, dacă sunt proiectate.

• Nu utilizați produsul decât în situații în care puteți solicita ajutor în eventualitatea unui accident.

• Utilizați produsul numai în scopul pentru care acesta au fost conceput.

• Nu utilizați niciodată acest produs dacă sunteți obosit, dacă ați consumat alcool sau dacă luați medicamente care v-ar putea afecta vederea, judecata sau coordonarea.
• Nu utilizati niciodată produsul în condiții meteorologice extreme, precum climate cu temperaturi extrem de scăzute, foarte ridicate și/sau climate umede.
• Nu utilizati niciodată un produs care este defect. Efectuați verificările de siguranță, operațiile de întreținere și de service descrise în acest manual. Anumite operații de întreținere și de service trebuie efectuate de specialiști instruiți și calificați. Consultați instrucțiunile din subcapitolul întreținerea.
• Nu permiteți niciodată copiilor să folosească acest produs.
• Nu permiteți nimănui să folosească produsul înainte de a vă asigura că a înțeles conținutul manualului operatorului.
• Nu permiteți persoanelor neautorizate să se apropie. Copiii, animalele, spectatorii sau persoanele care vă ajută trebuie ținute în afara zonei de siguranță de 15 m în timp ce lucrați. Opriți produsul imediat dacă se apropie cineva.
• Dacă întâlniți o situație în care nu știți sigur cum să procedați, trebuie să întrebați un specialist. Contactați distribuitorul sau atelierul de service.
• Evitați utilizările care, în opinia dvs., vă depășesc abilitățile.
• Respectați mediul înconjurător și asigurați-vă că nu există riscul ca alte persoane sau animale să vină în contact cu produsul sau să vă afecteze capacitatea de a-l controla.
• Ascultați semnalele de avertisment sau strigătele când purtați echipament pentru protecția auzului. Îndepărtați echipamentul pentru protecția auzului imediat ce se oprește motorul.
• Nu utilizați produsului pe vreme nefavorabilă, precum ceață deasă, ploaie torențială, vânt puternic, frig intens etc. Lucrul pe vreme nefavorabilă este obositor și generează adesea riscuri adăugate, precum teren alunecos.
• Asigurați-vă că vă puteți deplasa și sta în picioare în siguranță.

• Produsul trebuie oprit înainte de deplasare.

• Nu lăsați produsul jos cu motorul pornit decât dacă aveți o bună vizibilitate asupra acestuia.

• Utilizați întotdeauna ambele mâini pentru a ține produsul. Țineți produsul pe lângă corp.
• Asigurați-vă că mâinile și picioarele nu se apropie de perie atunci când motorul este pornit.
• Atunci când motorul este oprit, țineți mâinile și picioarele la distanță de perie, până când aceasta se oprește complet.
• Dacă apar vibrații puternice, opriți produsul. Dacă aveți un produs care funcționează cu benzină, deconectați cablul de înaltă tensiune de la bujie. Dacă aveți un produs care funcționează cu baterie, scoateți bateria. Asigurați-vă că produsul nu este deteriorat. Remediați orice defecțiuni.

Echipament de protectie personală

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Utilizați întotdeauna echipamente de protecție personală atunci când folosiți produsul.
  Echipamentele de protecție personală nu pot elimina complet riscul de rănire, însă pot reduce gravitatea rănilor în cazul unui accident. Distribuitorul vă poate ajuta să alegeți echipamentul corect.
• Purtați echipament de protecție pentru urechi aprobat pentru utilizare, care asigură reducerea adecvată a zgomotului. Expunerea pe termen lung la zgomot poate avea ca rezultat o afecțiune ireversibilă a auzului.

- Utilizați ochelari de protecție omologați. Dacă utilizați un vizor de protecție, trebuie să purtați și ochelari de protecție. Ochelarii de protecție trebuie să fie compatibili cu standardul ANSI Z87.1 în S.U.A. sau EN 166 în țările UE.

- Purtați mănuși atunci când este necesar, de exemplu atunci când conectați, inspectați sau curățați echipamentul de tăiere.

- Utilizați cizme de protecție cu bombeuri din oțel și tălpi antiderapante.

- Purtați haine din țesături rezistente. Purtați întotdeauna pantaloni lungi, din material gros, și îmbrăcăminte cu mâneci lungi. Nu purtați haine largi, care se pot prinde în smicele și ramuri. Nu purtați bijuterii, șort, sandale și nu lucrați în picioarele goale. Strângeți-vă părul în siguranță, deasupra nivelului umărului.

- Păstrați la îndemână echipament de prim ajutor.

Dispozitivele de siguranță de pe accesoriu

AVERTISMENT: înainte de a utiliza accesoriiul, citiți instrucțiunile de avertizare de mai jos.

În această secțiune sunt cuprinse caracteristicile de siguranță ale accesoriului, scopul său și modul în care trebuie efectuate verificările și întreținerea pentru a asigura funcționarea corectă. A se vedea instrucțiunile din capitolul Prezentare generală a accesoriilor la pagina 165 pentru a găsi unde sunt amplasate aceste piese pe accesoriul dvs.

Durata de viață a accesoriului se poate reduce, iar pericolul de accidente se poate mări dacă întreținerea accesoriului nu este efectuată corect, iar reglarea și/sau reparațiile nu sunt executate în mod profesional. Dacă aveți nevoie de informații suplimentare, contactați cel mai apropiat furnizor de service.

AVERTISMENT: Nu utilizati niciodată un accesoriu cu componente de siguranță deteriorate. Echipamentul de siguranță al accesoriiului trebuie inspectat

și întreținut conform indicațiilor din acest capitol. Dacă accesoriiul nu trece oricare dintre următoarele verificări, contactați agentul de service pentru reparații.

AVERTISMENT: Toate operațiunile de service și de reparații asupra produsului necesită instruire specială. Acest lucru se aplică în special cu privire la echipamentele de siguranță ale produsului. În cazul în care produsul dvs. nu are rezultat pozitiv la oricare dintre verificările descrise mai jos, trebuie să contactați agentul de service local. Atunci când achiziționați oricare dintre produsele noastre, garantăm disponibilitatea reparațiilor și service-ului profesionist. Dacă distribuitorul care comercializează produsul nu este dealer de service, solicitați-i adresa celui mai apropiat agent de service.

Instrucțiuni de siguranță pentru întreținere

AVERTISMENT: Opriți întotdeauna produsul înainte de a efectua orice operațiune de întrețirere ale accesoriului

de tăiere. Aveți grijă, accesoriiul se poate mișca și după eliberarea accelerației/întrerupătorului. Asigurați-vă că accesoriiul s-a oprit complet. Dacă aveți un produs care funcționează cu benzină, deconectați cablurile de înaltă tensiune de la bujie. Dacă aveți un produs care funcționează cu baterie, scoateți bateria.

• Verificați întreg produsul înainte de a începe să lucrați. Înlocuiti componentele deteriorate.
• Verificați dacă toate apărătorile și capacele sunt complete și atașate corect. Examinați toate șuruburile și toate piulițele.
• Dacă aveți un produs care funcționează cu benzină, asigurati-vă că nu există scurgeri de carburant.
• Verificați dacă tamburii periei nu sunt deteriorați și nu prezintă semne de fisuri sau alte daune.

1. Apăsați unul dintre axurile tamburului (A) pe unul dintre cei doi arbori conducători de ieșire din carcasa angrenajului (F). Rotiți axul tamburului, dacă este necesar, astfel încât orificiul pentru știft să se afle deasupra orificiului corespunzător din arborele conducători.

2. Fixați arborele rolei cu stiftul de blocare (B).

3. Puneți una dintre rolele periei (C) pe arborele asamblat. Apăsați rola înăuntru până când se oprește.

4. Fixați rola pe arbore cu un stift cu cap și gaură (D). Atunci când montați apăsați ușor capătul înăuntru.

5. Repetați acești pași pentru a monta puntea și rola pe partea opusă.
6. Montați apărătoarea de noroi cu ajutorul capselor (E).

Nota: Pentru asamblarea accesoriiilor pe un produs de bază, consultați manualul produsului respectiv.

Functionarea

Utilizarea accesoriiului

1. Operați produsul la accelerație/viteză maximă (sau aproape maximă) cu peria sprijinită pe suprafață.

Nota: Este obositor și inutil să ridicati sau să mențineți peria deasupra suprafeței, atunci când lucrați.

1. Atunci când curățați suprafețe înguste, precum alei, produsul poate fi utilizat astfel încât să proiecteze materialele înainte. Dacă doriți să lucrați pe suprafețe mai largi, trebuie să lucrați în unghi, astfel încât materialele să fie degajate în șiruri laterale. Șirurile care conțin materiale ușoare pot fi colectate într-un rând sau la un loc pentru îndepărtare ulterioară, în timp ce materialele dure sau mai voluminoase pot necesita colectarea în mai multe șiruri.

1. Pentru a ajunge în colțuri, scoateți apărătoarea de noroi, slăbiți cuplajul accesoriului și rotiți accesoriului jumătate de rotație.

AVERTISMENT: Apoi resturile vor fi aruncate înapoi spre utilizator. Utilizați o viteză mai mică atunci când vă deplasați cu spatele și rețineți că vă puteți împiedica ușor.

1. Mentineți un unghi mic de lucru față de suprafață. Un unghi de lucru prea mare înseamnă că peria tinde să se deplaseze spre dvs. și riscați să pierdeți controlul produsului.

Mai jos veți găsi câteva instrucțiuni generale de întreținere. Dacă aveți nevoie de informații ulterioare, vă rugăm contactați atelierul de service.

Întreținerea produsului

ATENTIE: Accesoriiul funcționează în condiții de murdărie. Dacă aveți un produs care funcționează cu benzină, este foarte important să efectuați regulat întreținerea filtrului de aer. Filtrul de aer trebuie să fie uns cu ulei pentru a funcționa satisfăcător. Pentru instrucțiuni de întreținere, consultați manualul de utilizare al unității de alimentare.

produsului. Pentru a evita să vă ardeți nu atingeți carcasa angrenajului.

1. Verificați ca tamburii periei să nu se miste când este eliberată accelerația/întrerupătorul.

1. Verificați ca tamburii periei să nu fie deteriorați sau fisurați. Înlocuți tamburii periei, dacă este necesar.

2. Suspendați peria, atunci când o depozitați pe perioade lungi.

AVERTISMENT: Carcasa angrenajului devine fierbinte după utilizarea

Transportul, depozitarea și eliminarea

Transport și depozitare

Dacă transportați accesoriiul pe un alt vehicul, utilizați întotdeauna dispositive de fixare aprobate și asigurați-vă că acesta este fixat bine.

Înainte de depozitarea pe termen lung, asigurați-vă că accesoriiul este curat și că i s-a efectuat un service complet.

Date tehnice

Date tehnice pentru produse care funcționează cu benzină

Perie cu țepi BR600
Lățime tambur perie, mm 597
Diametru tambur perie, mm 270
Greutate
Greutate, kg 5,3
Emisii de zgomot ^103
Nivel de putere acustică, măsurat în dB(A) 106
Nivel de putere acustică garantat LWA dB (A) 110
Niveluri de zgomot ^104
Nivel de presiune a zgomotului echivalent pentru urechile operatorului, măsurat conform EN ISO 22868, dB(A):	94
Vibrății ^105
Nivelele echivalente de vibrății (ahv,eq) la mânere, măsurate în conformitate cu ISO 22867, m/s ^2
Mânere față/spate 3,7/6,2

Date tehnice pentru produse care funcționează cu baterie

325iLK+ Accesoriu de perie cu țepi BR600
Lățime tambur perie, mm 597
Diametru tambur perie, mm 270
Greutate
Greutate, kg 2,3+5,3
Emisii de zgomot ^106
Nivel de putere acustică, măsurat în dB(A) 90
Niveluri de zgomot ^107
Nivel de presiune a zgomotului pentru urechile operatorului, măsurat conform ISO 22868, dB(A):	80
Vibrații ^108
Nivelurile de vibrații la mânere, măsurate în conformitate cu EN 62841-1, m/s ^2
Dotat cu accesoriu omologat (original), stânga/dreapta 3,3/3,1

Declaratie de conformitate

Declaratie de conformitate UE

Noi, Husqvarna AB, SE-561 82 Huskvarna, Suedia, tel.: [phone], declarăm pe propria răspundere, că produsul:

Descriere Accesoriu cu peri
Marcă Husqvarna
Tip/Model BR600
Identificare Numerele de serie începând cu 2022

respectă în totalitate următoarele directive și reglementări UE:

Directivă/Reglementare	Descriere
2006/42/CE „privind echipamentele tehnice”
2000/14/CE „privind emisiile de zgomot în mediul înconjurător”
2011/65/UE	„privind restricțiile de utilizare a anumitor substanțe periculoase în echipamentele electrice și electronice”

și că au fost aplicate următoarele standarde și/sau specificații tehnice: EN ISO 12100:2010, EN IEC 63000:2018

RISE SMP Svenska Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden a efectuat examinarea voluntară de tip în numele Husqvarna AB.

Număr certificat: SEC/15/2412

Huskvarna, 2022-03-29

Shu=Jhu###

Stefan Holmberg, Director de cercetare și dezvoltare, Departamentul de gestionare a tehnologiei, Husqvarna AB

Responsabil pentru documentația tehnică

Содержание

Введение.... 174

Безопасность....175

Сборка....179

Instrucțiuni inițiale
