BR600 - тример HUSQVARNA - Безплатно ръководство за потребителя

Тип продукт	Аксесоар за четка (четкова косачка)
Марка	Husqvarna
Модел	BR600
Ширина на четката	597 mm (23,5 инча)
Диаметър на четката	270 mm (10,6 инча)
Тегло (само аксесоар)	5,3 кг
Захранване	Работи с бензинов двигател или акумулаторен блок (напр. 325iLK)
Предназначение	Почистване на алеи, асфалтови пътища и подобни повърхности
Ниво на звукова мощност (бензин)	106 dB(A) измерено, 110 dB(A) гарантирано
Ниво на звуково налягане (бензин)	94 dB(A) на нивото на ушите
Ниво на звукова мощност (акумулатор)	90 dB(A) измерено
Ниво на звуково налягане (акумулатор)	80 dB(A) на нивото на ушите
Вибрации (бензин) – предни/задни дръжки	3,7 / 6,2 m/s²
Вибрации (акумулатор) – ляво/дясно	3,3 / 3,1 m/s²
Основни материали	Стомана, подсилена пластмаса, каучук (дръжки)
Поддръжка	Редовно проверявайте четките, сменете ги, ако са повредени; смазвайте въздушния филтър на бензиновите модели
Почистване	Почиствайте след всяка употреба; спрете двигателя преди почистване
Безопасност – изисквано оборудване	Защита на слуха, очила, ръкавици, неплъзгащи се ботуши, прилепнали дрехи
Безопасно разстояние	Минимум 15 m от хора и животни
Резервни части	Налични при оторизирани търговци на Husqvarna (четки, щифтове, калници)
Ремонтопригодност	Поверете сложната поддръжка на специализиран сервиз
Включени аксесоари	Заключващи щифтове, калник, свързващ вал
Съответствие	CE, UKCA; съответства на директиви 2006/42/ЕО, 2000/14/ЕО, 2011/65/ЕС

Често задавани въпроси - BR600 HUSQVARNA

Как да монтирам аксесоара към захранващия блок?

Притиснете вала на барабана към задвижващия вал на скоростния корпус, подравнете отворите за щифтовете, поставете заключващия щифт. След това поставете ролката на четката върху вала и я закрепете с монтажен щифт. Вижте ръководството на основния продукт за подробни стъпки.

Какво защитно оборудване трябва да нося?

Винаги носете одобрени защитни за уши, защитни очила, ръкавици, неплъзгащи се ботуши и прилепнали устойчиви дрехи. Препоръчва се респираторна маска при прах.

Как да почистя четката?

Спрете двигателя и изключете свещта (бензин) или извадете акумулатора. Използвайте неметален инструмент, за да отстраните тревата и заклещените отпадъци. Проверете състоянието на четките по време на почистване.

Какво е безопасното разстояние, което трябва да се спазва?

Поддържайте разстояние от поне 15 метра (50 фута) между потребителя и всяко друго лице или животно. Спрете продукта незабавно, ако някой се приближи.

Мога ли да използвам този аксесоар с акумулаторен блок?

Да, аксесоарът BR600 е съвместим с захранващи блокове Husqvarna, предназначени за тази цел, като модела 325iLK. Следвайте инструкциите в ръководството на двигателния блок.

Какво да правя, ако четката вибрира прекомерно?

Спрете продукта незабавно, изключете източника на захранване и проверете четката. Проверете дали не е повредена, напукана или неправилно закрепена. Сменете я, ако е необходимо, и затегнете всички крепежни елементи.

Как да сменя износените четки?

Разглобете монтажните щифтове, отстранете старите ролки и монтирайте нови четки, като следвате обратната процедура на монтаж. Използвайте само оригинални части на Husqvarna.

Може ли аксесоарът да се използва в дъжд?

Не, никога не използвайте продукта при лошо време (дъжд, мъгла, силен вятър). Работете само при сухо време, за да гарантирате безопасността и да избегнете подхлъзване.

Как да съхранявам четката?

Окачете четката на сухо и чисто място. Преди продължително съхранение я почистете старателно и извършете всички препоръчителни операции по поддръжка.

Къде да намеря резервни части?

Резервните части (четки, щифтове, калници) са налични при оторизирани търговци на Husqvarna и в сервизи. Винаги използвайте оригинални части.

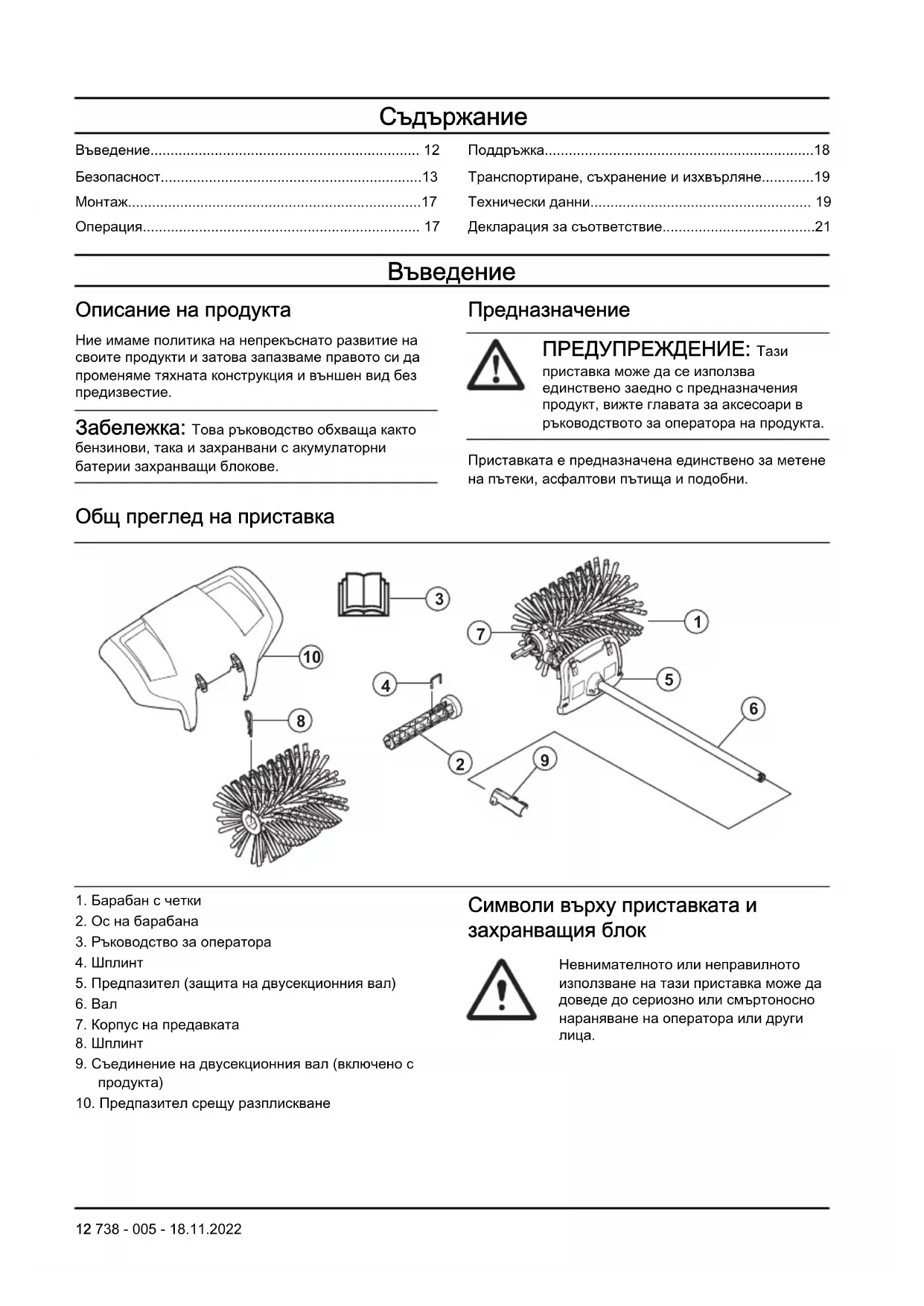

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ BR600 HUSQVARNA

Транспортиране, съхранение и изхвърляне.....19

Технически данни.... 19

Декларация за съответствие....21

Въведение

Ние имаме политика на непрекъснато развитие на своите продукти и затова запазваме правото си да променяме тяхната конструкция и външен вид без предизвестие.

Забележка: Това ръководство обхваща както бензинови, така и захранвани с акумулаторни батерии захранващи блокове.

Предназначение

ПРЕДУПРЕЖДЕНИЕ: Тази

приставка може да се използва единствено заедно с предназначения продукт, вижте главата за аксесоари в ръководството за оператора на продукта.

Приставката е предназначена единствено за метене на пътеки, асфалтови пътища и подобни.

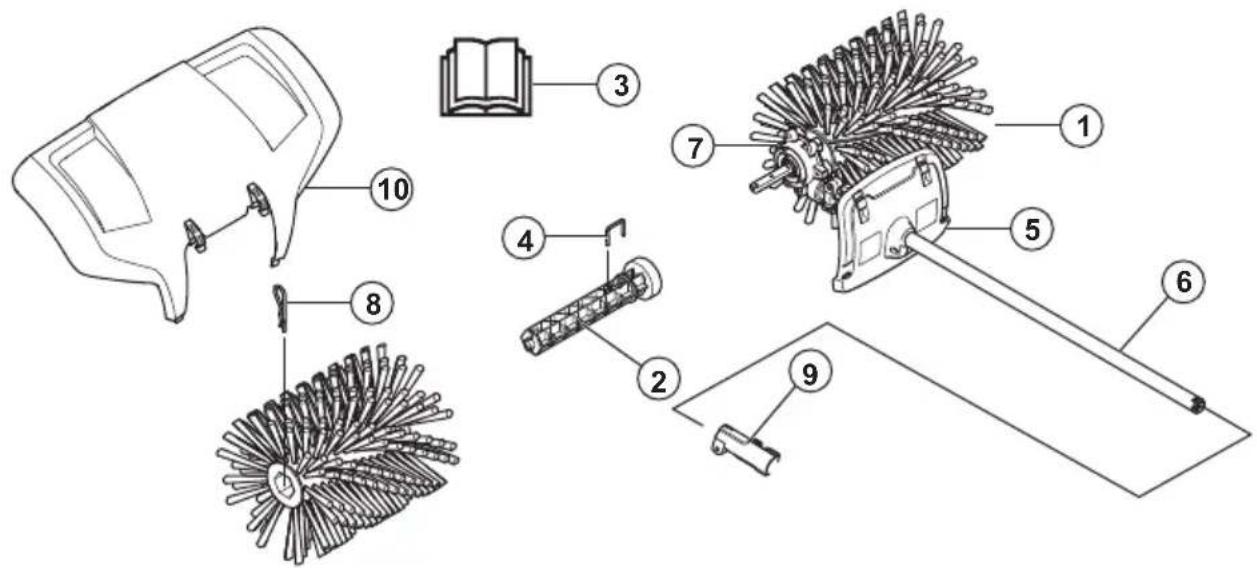

Общ преглед на приставка

1. Барабан с четки
2. Ос на барабана
3. Ръководство за оператора
4. Шплинт
5. Предпазител (защита на двусекционния вал)
6. Вал
7. Корпус на предавката
8. Шплинт
9. Съединение на двусекционния вал (включено с продукта)
10. Предпазител срещу разпискване

Символи върху приставката и захранващия блок

Невнимателното или неправилното използване на тази приставка може да доведе до сериозно или смъртоносно нараняване на оператора или други лица.

Прочетете внимателно ръковод- ството за оператора и се уверете, че разбирате инструкциите, преди да използвате приставката.

Използвайте одобрена защита на слуха. Използвайте одобрени защитни средства за очите. Използвайте предпазната маска, когато има опасност от прах.

Тази приставка отговаря на изискванията на приложимите директиви на ЕО.

Този продукт съответства на приложимите регламенти на Обединеното кралство.

Въртящи се части. Осигурете пространство около ръцете и краката си. Стрелката показва посоката на въртене.

Винаги носете одобрени защитни ръкавици.

Носете устойчиви и нехлъзгащи се ботуши.

Пазете се от изхвърлени и рикоширащи предмети.

Операторът трябва да внимава да не се приближават хора или животни в радиус от 15 m. Когато няколко оператора работят в един и същ обект, трябва да се спазва безопасно разстояние от поне 15 m. Приставката може да изхвърли предмети с голяма сила, които да отскочат обратно. Това може да доведе до сериозни наранявания на очите, ако не се използват препоръчителните предпазни средства.

Поддържайте минимально разстояние от 15 m/50 ft спрямо хора и животни по време на работа с продукта.

Пазете всички части на тялото си далеч от горещите повърхности.

Етикет за шумовите емисии за околната среда съгласно директивите и регламентите на ЕС и Обединеното кралство и законодателството на Нов Южен Уелс "Регламент 2017 относно защитата от дейности, оказыващи влияние на околната среда (контрол на шума)". Гарантираното ниво на звуковата мощност на продукта е посочено в Технически данни на страница 19 и на етикета.

Забележка: Останалите символи/стикери върху приставката се отнасят за специфични изисквания по отношение на сертификати за определени пазари.

Безопасност

Дефиниции за безопасност

Предупреждения, знаци за внимание и бележки се използват за указане на особено важни части на инструкцията за експлоатация.

ПРЕДУПРЕЖДЕНИЕ: Използва се, ако има опасност от нараняване или смърт за оператора или за околните, ако не се спазват инструкциите в ръководството.

ВНИМАНИЕ: Използва се, ако има опасност от повреждане на продукта и/или приставката, други материали или съседната зона, ако не се спазват инструкциите в ръководството.

Забележка: Използва се за предоставяне на повече информация, която е необходимо в дадена ситуация.

Общи инструкции за безопасност

ПРЕДУПРЕЖДЕНИЕ: Прочетете

следващите инструкции за безопасност, преди да използвате приставката.

• Прочетете внимателно ръководството за оператора и се уверете, че разбирате инструкциите, преди да използвате приставката.
• Тези инструкции допълват инструкциите, приложени към продукта. За други процедури, моля, направете справка с инструкциите за работа за продукта.
• При никакви обстоятелства не бива да се нанасят модификации в първоначалната конструкция на приставката без разрешение от производителя. Не използвайте дадена приставка, когато се вижда, че е модифицирана от други лица, и винаги използвайте оригинални принадлежности. Неразрешени изменения и/или приспособления може да предизвикат сериозни телесни повреди или смъртта на оператора или други лица.

Прочетете всички инструкции

ПРЕДУПРЕЖДЕНИЕ: Когато

използвате електрически градинарски инструменти, основните инструкции по техника за безопасност трябва винаги да се спазват, за да се намали опасността от пожар, електрически удар и телесна повреда, включително следното:

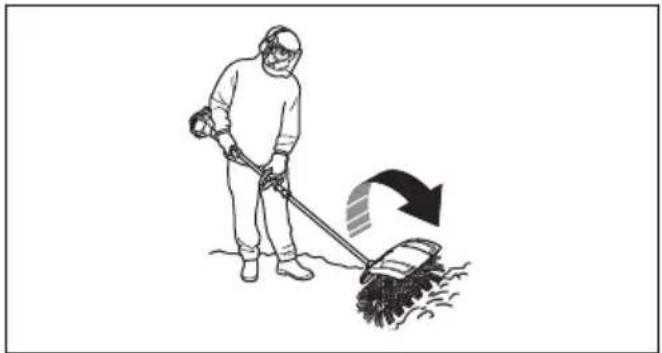

Инструкции за безопасност за работа

ПРЕДУПРЕЖДЕНИЕ: Прочетете

следващите предупредителни указания, преди да използвате машината.

• Не забравяйте да не допускате нежелано стартиране, когато монтирате, проверявате и/или извършвате техническо обслужване. Ако имате продукт, който работи с бензин, разкачете лулата на запалителната свещ от запалителната свещ. Ако имате продукт, работещ с акумулатор, извадете акумулатора.
• Понякога може трева и камъчета да се заклещят между роговете. Винаги спирайте двигателя/мотора, когато го почиствате.
• Опасност от хвърчащи предмети. Винаги носете защитни средства за очите. Не се навеждайте над барабана с четки. В очите ви могат да попаднат камъни и отпадъци, които могат да доведат до слепота или сериозно наранявания.

• По време на работа и доста време след това, предавката може да е нагорещена. При допир съществува риск от изгаряне.

• Дръжте продукта здраво, когато го включвате.

• Барабанът с четки няма такава сила като ножовете на косачката например, но все пак избягвайте да работите с материали, които могат да изхвръкнат и да причинят наранявания или щети.
• Никога не работете с продукта, когато нямате възможност да повикате помощ в случай на злополука.
• Използвайте продукта единствено по предназначение.
• Никога не използвайте продукта, ако сте уморени, употребили сте алкохол или приемате лекарства, които могат да повлияят върху зрението, преценката или координацията Ви.
• Никога не използвайте продукта при екстремни атмосферни условия, например много студен, много горещ и/или влажен климат.
• Никога не използвайте продукт, който е неизправен. Извършвайте описаните в товаръководство за експлоатация редовни проверки за безопасност, поддръжка и сервис. Определени операции по поддръжката и сервиса се извършват единствено от квалифицирани специалисти. Вижте указанията в раздел "Поддръжка".
• Никога не позволявайте на деца да използват продукта.
• Не позволявайте никой друг да използва продукта, без първо да сте се уверили, че е прочел и разбрал съдържанието на инструкцията за експлоатация.
• Дръжте неоторизираните лица на разстояние. Деца, животни, странични наблюдатели и помощници трябва да стоят извън зоната на безопасност от 15 m, докато работите. Спрете незабавно продукта, ако някой се приближи.
• Ако се окажете в ситуация, в която сте неуверени как да постъпите, се посъветвайте със специалист. Свържете се с дистрибутора или със сервиса.
• Избягвайте всяка употреба, за която се чувствате недостатъчно квалифицирани.
• Наблюдавайте околната среда и се уверете, че няма риск за хора или животни да влязат в съприкосновение или да попречат да управявате продукта.
• Бъдете винаги нашрек за предупредителни сигнали или подвиквания, когато използвате антифони. Винаги сваляйте антифоните незабавно след спиране на двигателя/мотора.
• Не използвайте продукта при лоши атмосферни условия, като например при гъста мъгла, силен дъжд, силен вятър, при много ниски температури и т.н. Работата в лошо време е изморителна и често води със себе си допълнителни рискове, като например заледена повърхност.

- Уверете се, че можете да ходите и да стоите безопасно.

• Преди преместване продуктът трябва да се изключи.
• Не оставяйте продукта без надзор, докато двигателят/моторът работи.
• Винаги дръжте продукта с две ръце. Дръжте продукта отстрани на тялото си.
• Уверете се, че ръцете и краката Ви не са твърде близко до четката, когато двигателят/моторът работи.
• След като двигателят/моторът бъде изключен, дръжте ръцете и краката си далеч от четката, докато тя спре напълно.
• Ако възникнат интензивни вибрации, спрете продукта. Ако имате продукт, работещ с бензин, разкачете НТ проводника от запалителната свещ. Ако имате продукт, работещ с акумулатор, извадете акумулатора. Уверете се, че продуктът не е повреден. Поправете всяка повреда.

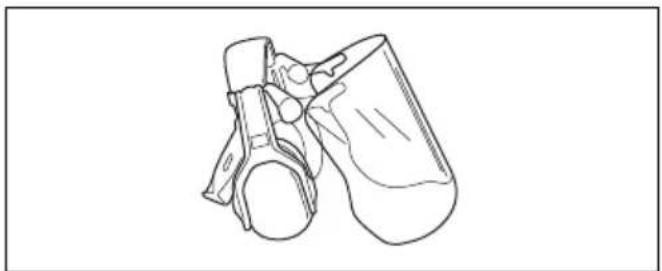

Лични предпазни средства

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• При работа с продукта винаги използвайте одобрени лични предпазни средства. Личните предпазни средства не изключват изцяло риска от нараняване, но намаляват степента на нараняването при злополука. Нека вашият дилър Ви помогне да изберете подходящото оборудване.
• Използвайте одобрени антифони, осигуряващи подходящо намаляване на шума. Дълготрайното излагане на шум може да доведе до постоянно влошаване на слуха.

- Използвайте одобрени защитни средства за очите. Ако използвате маска, използвайте също и одобрени защитни очила. С одобрени защитни очила се има предвид такива, които отговарят на стандарт ANSI Z87.1 за САЩ или EN 166 за страните от EC.

- Когато е необходимо, носете ръкавици, например, когато закрепвате, проверявате или почиствате режещото оборудване.

- Използвайте защитни ботуши със стоманени бомбета и противоплъзгаща подметка.

• Използвайте дрехи, направени от здрава тъкан. Винаги използвайте здрави, дълги панталони и дълги ръкави. Не носете използвайте дрехи, които могат да се захванат за храсти и клони. Не носете бижута, къси панталони, сандали и не работете боси. Носете косата си безопасно над нивото на рамената.
• Дръжте в близост комплект за първа помощ.

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни

инструкции, преди да използвате приставката.

В този раздел се описват функциите за безопасност на приставката, нейното предназначение и как трябва да се извършват проверки и техническо обслужване, за да се гарантира правилната работа. Вижте инструкциите под заглавието Общ преглед на приставка на страница 12, за да откриете къде се намират тези части по приставката Ви.

Срокът на експлоатация на приставката може да се намали, а рискът от злополуки да се повиши, ако не се извършва правилно техническо обслужване на приставката и ако сервизът и/или ремонтите не се извършват професионално. Ако Ви е необходима допълнителна информация, обърнете се към сервизния дистрибутор, разположен най- близо до Вас.

ПРЕДУПРЕЖДЕНИЕ: Никога

не използвайте приставка с дефектни обезопасителни компоненти. Предпазните средства на приставката трябва да бъдат преглеждани и технически обслужвани така, както е описано в този раздел. Ако приставката. Ви не премине успешно някоя от изброените проверки, свържете се със сервиса си за извършване на ремонт.

ПРЕДУПРЕЖДЕНИЕ: Всяко

извършване на сервис и ремонт на продукта изисква специално обучение. Това важи в особена степен за предпазните средства на продукта. Обърнете към Вашия сервиз, ако продуктът не премине успешно изброените по-долу проверки. При покупката на наш продукт ние гарантираме предоставянето на

квалифицирани ремонтни услуги и сервиз. Ако мястото, от което сте закупили продукта, не е серверен дистрибутор, попитайте за адреса на най- близкия сервис.

Инструкции за безопасност при техническо обслужване

ПРЕДУПРЕЖДЕНИЕ: Винаги спирайте продукта, преди да извършвате техническо обслужване на приставката. Бъдете внимателни; приставката може да продължи да се движи дори и след като газта/захранващият спусък е отпуснат/а. Уверете се, че приставката е спряла напълно. Ако имате продукт, работещ с бензин, разкачете НТ проводниците от запалителната свещ. Ако имате продукт, работещ с акумулатор, извадете акумулатора.

• Проверявайте целия продукт, преди да започнете. Заменете повредените части.
• Проверете дали всички предпазители и капаци са с изправна цялост и дали са фиксирани правилно. Проверете всички гайки и винтове.
• Ако имате продукт, работещ с бензин, се уверете, че няма течове на гориво.
• Уверете се, че барабанът с четки не е повреден и няма признаци за пукнатини или други повреди.

За монтиране на приставката

1. Притиснете едната ос на барабана (A) към една от двете задвижващи оси от корпуса на скоростната кутия (F). Ако е необходимо, завъртете оста на барабана, тъй че отворът за шифта да съвпадне със съответния отвор в задвижващия вал.
2. Закрепете вала на ролката с шплинта (В).

3. Поставете една от ролките с четки (С) на монтирания вал. Натиснете ролката до упор.

4. Закрепете ролката на вала с шплинта (D). Когато монтирате, притискайте леко края навътре.

5. Повторете тези стъпки при монтажа на оста и ролката от другата страна.
6. Закрепете предпазителя с щипките (E).

Забележка: За монтирането на принадлежности на основния продукт се допитайте до ръководството за основния продукт.

Операция

За използване на приставката

1. Работете с продукта на пълна газ/скорост (или почти пълна газ/скорост), като четката е опряна на повърхността.

Забележка: Уморително и ненужно е да вдигате или да държите четката над земята, когато работите.

1. Когато почиствате тесни места, като например пътеки, можете да използвате продукта така, че материалите да се изхвърлят право пред Вас. Ако работите на по-широки площи, работете под ъгъл, тъй че купчините да се образуват от едната страна. Купчините от леки материали могат да се събират на един ред или по-голям куп, за да бъдат изхвърлени по-късно, а твърдите или по-обемисти материали трябва да се събират на повече купчини.

1. За да достигнете в ъглите, отстранете предпазителя срещу разпискване, разхлабете съединението на приспособлението и завъртете последното на половин оборот.

ПРЕДУПРЕЖДЕНИЕ: Тогава боклукът ще се изхвърля към вас. При заден ход с продукта използвайте по-ниска скорост и не забравяйте, че може лесно да се спънете.

1. Поддържайте малък работен ъгъл спрямо повърхността. Когато работният ъгъл е много широк, метлата ще тръгне към Вас и рискувате да изгубите управлението над продукта.

По-долу са изложени някои общи инструкции за поддръжка. Ако ви е необходима допълнителна информация, се свържете с ваши сервис.

За техническо обслужване на принадлежността

ВНИМАНИЕ: Принадлежността работи в мръсни условия. Ако имате продукт, който работи с бензин, е много важно да извършвате редовно техническо обслужване на въздушния филтър. За да работи добре, въздушният филтър трябва да се смазва с масло. Направете справка с ръководството за оператора на захранващия блок за инструкции за техническо обслужване.

ПРЕДУПРЕЖДЕНИЕ: Корпусът на скоростната кутия се нагорещява, когато продуктът е в употреба. За да избегнете изгаряния не докосвайте корпуса на предавката.

1. Проверете дали барабаните с четки не се въртят, когато газта/захранващият спусък е отпуснат/а.

1. Проверете дали барабаните с четки не са повредени или пукнати. Ако е необходимо, сменете барабаните с четки.

Транспортиране, съхранение и изхвърляне

Транспортиране и съхранение

Ако транспортирате оборудването върху друго превозно средство, винаги използвайте одобрени осигуряващи устройства и се уверявайте, че оборудването е надеждно закрепено.

Уверете се, че оборудването е почистено и че преди съхранението за продължителни периоди е извършено пълно сервисно обслужване.

Технически данни

Технически данни за продукти, които работят с бензин

Четка BR600
Ширина на барабан с четки, mm 597
Диаметър на барабан с четки, mm 270
Тегло
Тегло, kg 5,3
Шумови емисии ^7
Ниво на звуковата мощност, измерена dB(A) 106
Ниво на звуковата мощност, гарантирана [LWA dB(A)] 110
Нива на звука ^8
Еквивалентно ниво на шума при ухото на оператора, измерено по EN ISO 22868, dB (A):	94
Вибрации ^9
Еквивалентни нива на вибрации ( a_hv,eq ) при ръкохватките, измерени съгласно ISO 22867, m/s ^2
Предна/задна ръкохватка 3,7/6,2

Технически данни за продукти, които работят с акумулатор

325iLK + приставка четка BR600
Ширина на барабан с четки, mm 597
Диаметър на барабан с четки, mm 270
Тегло
Тегло, kg 2,3+5,3
Шумови емисии ^10
Ниво на звуковата мощност, измерена dB(A) 90
Нива на звука ^11
Ниво на звуковото налягане при ухото на оператора, измерено съгласно ISO 22868, dB (A):	80
Вибрации ^12
Нива на вибрациите в ръкохватките, измерени съгласно EN 62841-1, m/s ^2
Оборудван с одобрено приспособление (оригинално), ляво/дясно 3,3/3,1

Декларация за съответствие

Декларация за съответствие на ЕС

Ние, Husqvarna AB, SE-561 82 Huskvarna, Швеция, тел.: [phone], декларираме на своя собствена отговорност, че продуктът:

отговаря напълно на следните директиви и регламенти на EC:

Директива/регламент	Описание
2006/42/EO "относно	машините"
2000/14/EO "относно	шумовите емисии в околната среда"
2011/65/EC	"по отношение на ограничението за използване на определени опасни вещества в електрическо и електронно оборудване"

и че следните стандарти и/или технически характеристики са приложени: EN ISO 12100:2010, EN IEC 63000:2018

RISE SMP Svenska Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden извърши доброволно изпитване на типа от името на Husqvarna AB.

Стефан Холмберг, директор по развойна дейност, управление на технологиите, Husqvarna AB

Отговорен за техническата документация

Obsah

Úvod....22

Bezpečnost.... 23

Montáž....26

Provoz....27

Údržba....27
