РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 325iR HUSQVARNA

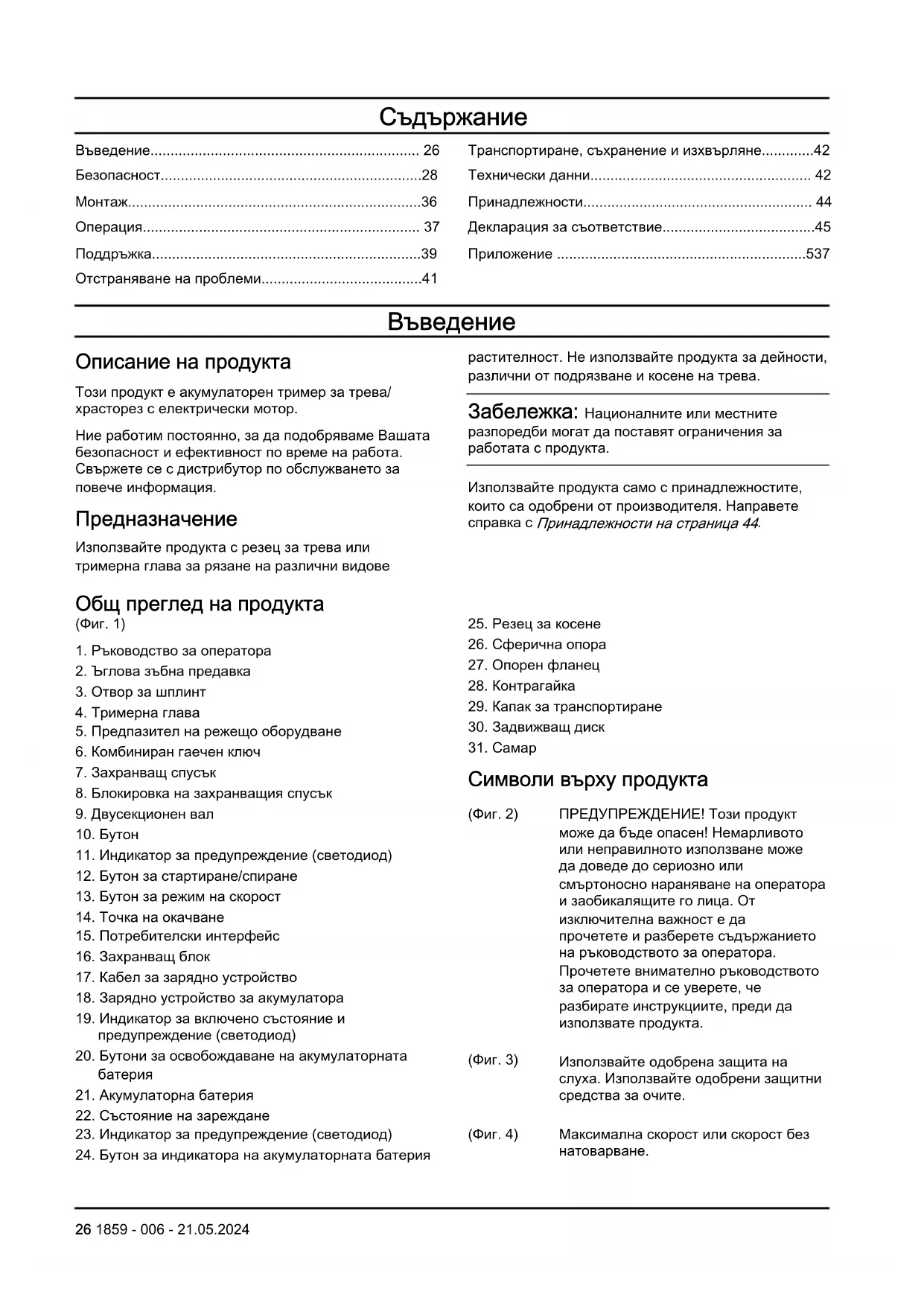

Описание на продукта Този продукт е акумулаторен тример за трева/ храсторез с електрически мотор. Ние работим постоянно, за да подобряваме Вашата безопасност и ефективност по време на работа. Свържете се с дистрибутор по обслужването за повече информация. Предназначение Използвайте продукта с резец за трева или тримерна глава за рязане на различни видове растителност. Не използвайте продукта за дейности, различни от подрязване и косене на трева. Забележка: Националните или местните разпоредби могат да поставят ограничения за работата с продукта. Използвайте продукта само с принадлежностите, които са одобрени от производителя. Направете

Общ преглед на продукта (Фиг. 1)

1. Ръководство за оператора

2. Ъглова зъбна предавка

5. Предпазител на режещо оборудване

6. Комбиниран гаечен ключ

8. Блокировка на захранващия спусък

12. Бутон за стартиране/спиране

13. Бутон за режим на скорост

14. Точка на окачване

15. Потребителски интерфейс

19. Индикатор за включено състояние и

предупреждение (светодиод)

20. Бутони за освобождаване на акумулаторната

22. Състояние на зареждане

29. Капак за транспортиране

Символи върху продукта (Фиг. 2) ПРЕДУПРЕЖДЕНИЕ! Този продукт може да бъде опасен! Немарливото или неправилното използване може да доведе до сериозно или смъртоносно нараняване на оператора и заобикалящите го лица. От изключителна важност е да прочетете и разберете съдържанието на ръководството за оператора. Прочетете внимателно ръководството за оператора и се уверете, че разбирате инструкциите, преди да използвате продукта. (Фиг. 3) Използвайте одобрена защита на слуха. Използвайте одобрени защитни средства за очите. (Фиг. 4) Максимална скорост или скорост без натоварване. 26 1859 - 006 - 21.05.2024XXXX /мин

(Фиг. 7) Продуктът е в съответствие с приложимите директиви на ЕО. (Фиг. 8) Този продукт съответства на приложимите регламенти на Обединеното кралство. (Фиг. 9) Използвайте одобрени защитни

(Фиг. 10) Използвайте устойчиви на плъзгане ботуши за тежък режим на работа. (Фиг. 11) Пазете се от откат на резеца. (Фиг. 12) Символите върху продукта или неговата опаковка указват, че този продукт не може да бъде третиран като битов отпадък. Този продукт трябва да бъде депониран в съответното депо за рециклиране. (Фиг. 13) Приставката може да изхвърли предмети с голяма сила, които да отскочат обратно. Това може да доведе до сериозни наранявания на очите, ако не се използват препоръчителните предпазни средства. (Фиг. 14) Разкачете акумулаторната батерия преди техническо обслужване. (Фиг. 15) Продуктът е със защита от пръски

(Фиг. 16) Пазете всички части на тялото си далеч от горещите повърхности. (Фиг. 17) Етикет за шумовите емисии към околната среда съгласно директивите и регламентите на ЕС и Обединеното кралство и законодателството на Нов Южен Уелс "Регламент от 2017 г. относно защитата от дейности, оказващи влияние на околната среда (контрол на шума)". Гарантираното ниво на звуковата мощност на продукта е посочено в

yyyywwxxxx На табелката с данни е изписан серийният но- мер. yyyy е годината на производство, ww – сед- мицата на производство, а xxxx – поредният номер. (Фиг. 18) Операторът трябва да внимава да не се прибли- жават лица или животни в радиус от 15 метра. Кога- то няколко оператора ра- ботят в един и същ обект, трябва да се спазва безо- пасно разстояние от поне 15 метра. Забележка: Останалите символи/стикери на продукта се отнасят до изисквания по отношение на сертификати за други търговски площи. Повреда на продукта Ние не носим отговорност за повреди по нашия продукт, ако:

• продуктът е неправилно ремонтиран.

• продуктът е ремонтиран с части, които не са от производителя или не са одобрени от производителя.

• продуктът има принадлежност, която не е от производителя или не е одобрена от производителя.

• продуктът не е ремонтиран в одобрен сервизен център или от одобрен орган. 1859 - 006 - 21.05.2024 27Безопасност Дефиниции за безопасност Предупреждения, знаци за внимание и бележки се използват за указване на особено важни части на инструкцията. ПРЕДУПРЕЖДЕНИЕ: Използва се, ако има опасност от нараняване или смърт за оператора или за околните, ако не се спазват инструкциите в ръководството. ВНИМАНИЕ: Използва се, ако има опасност от повреждане на машината, други материали или съседната зона, ако не се спазват инструкциите в ръководството. Забележка: Използва се за предоставяне на повече информация, която е необходима в дадена

Общи предупреждения за безопасност на машината ПРЕДУПРЕЖДЕНИЕ: Прочетете всички предупреждения за безопасност, инструкции, илюстрации и технически характеристики, предоставени с тази машина. Неспазването на всички инструкции, изброени по-долу, може да доведе до токов удар, пожар и/или тежко нараняване.

• Запазете всички предупреждения и инструкции за бъдеща справка. Терминът „машина“ в предупрежденията се отнася за Вашата машина, захранвана от електрозахранващата мрежа (с кабел), или такава, захранвана от акумулаторна батерия (безжична). Безопасност на работната площ

• Поддържайте работната област чиста и добре осветена. Безпорядък или тъмни площи могат да доведат до злополуки.

• Не работете с машини в експлозивна атмосфера, като например в присъствието на запалими течности, газове или прах.Машините създават искри, които могат да възпламенят праха или изпаренията.

• Когато използвате машина, дръжте децата и страничните наблюдатели на разстояние. Отклоняване на вниманието може да доведе до загуба на контрол. Електрическа безопасност

• Щепселите на машината трябва да съответстват на контакта. Никога не променяйте щепсела по какъвто и да било начин. Не използвайте никакви адаптерни щепсели със заземени машини. Немодифицираните щепсели и съответстващите им изходи ще намалят риска от електрически

• Избягвайте контакт на тялото със заземени повърхности, като например тръби, радиатори и хладилници. Има повишен риск от електрически удар, ако Вашето тяло е заземено или замасено.

• Не излагайте машините на дъжд или влага. Навлизането на вода в машината ще повиши риска от електрически удар.

• Не насилвайте шнура. Никога не използвайте шнура за носене, дърпане или изключване на машината от контакта. Дръжте шнура далеч от топлинни източници, масло, остри ръбове или движещи се части. Повредените или оплетени шнурове повишават риска от електрически удар.

• Когато работите с машината навън, използвайте удължителен шнур, който е подходящ за употреба на открито. Използването на шнур, който е подходящ за употреба на открито, намалява риска от електрически удар.

• Ако работата с машината на влажно място е неизбежна, използвайтезахранване с дефектнотокова защита (RCD). Използването на RCD намалява риска от електрически удар. Лична безопасност

• Бъдете нащрек, внимавайте какво правите и бъдете разсъдливи, когато работите с машина. Не използвайте машина, когато сте изморени или когато сте под влиянието на наркотици, алкохол или лекарства. Един миг невнимание по време на работа с машините може да доведе до сериозна телесна повреда.

• Използвайте лични предпазни средства. Винаги носете защита на очите. Предпазните средства, като респираторна маска, непързалящи се предпазни обувки, твърда каска или защита на слуха, използвани за съответните условия, ще намалят телесните повреди.

• Не допускайте нежелано стартиране. Уверете се, че превключвателят е в изключена позиция, преди да свържете към източник на захранване и/или акумулаторна батерия, когато повдигате или носите инструмента. Носенето на машини с поставен пръст на превключвателя или включването в мрежата на машини с превключвател във включено положение може да доведе до злополуки.

• Отстранете всички ключове за настройка или гаечни ключове, преди да включите машината.

1859 - 006 - 21.05.2024Гаечен ключ или ключ, който е оставен закрепен към въртяща се част на машината, може да доведе до телесна повреда.

• Не се протягайте прекалено далеч. Поддържайте стабилна стойка и баланс през цялото време. Това прави възможен по-добрия контрол над машината в непредвидени ситуации.

• Обличайте се подходящо. Никога не носете широки дрехи или бижута. Дръжте косата и дрехите си далеч от движещите се части. Широки дрехи, бижута или дълга коса могат да бъдат захванати от движещите се части.

• Ако са предоставени устройства за свързване на съдове за изсмукване на прах и съдове за събиране, се уверете, че те са свързани и се използват правилно. Използването на съдове за събиране на прах може да намали опасностите, свързани с праха.

• Не позволявайте на натрупания опит от честата употреба на инструменти да Ви вдъхне излишна увереност и да игнорирате принципите за безопасна употреба на инструменти. Небрежното действие може за части от секундата да причини сериозно нараняване. Употреба и поддръжка на машината

• Не упражнявайте силови въздействия върху машината. Използвайте правилната машина за Вашето приложение. С подходящата машина ще работите най-добре и безопасно, когато го използвате за целта, за която е предназначен от производителя.

• Не използвайте машината, ако превключвателят не я включва и изключва. Всяка машина, която не може да се управлява с превключвателя, е опасна и трябва да се ремонтира.

• Разкачете щепсела от електрическия източник и/или премахнете акумулаторната батерия от машината, ако може да се отстрани, преди да правите каквито и да било настройки, да сменяте принадлежности или да съхранявате машини. Тези превантивни мерки за безопасност предотвратяват риска машината да бъде включена по невнимание.

• Съхранявайте неизползваните машини извън досега на деца и не разрешавайте на лица, които не са запознати с машините или с тези инструкции, да работят с тях. Машините са опасни в ръцете на необучени потребители.

• Поддържайте машините и принадлежностите. Проверявайте за неправилно поставяне или застъпване на движещи се части, счупени части или друго състояние, което може да се отрази на работата на машината. Ако машината се повреди, я дайте за ремонт, преди да я използвате. Множество инциденти се причиняват от недостатъчно добре поддържани машини.

• Поддържайте режещите инструменти остри и чисти. Правилно поддържаните режещи инструменти с остри режещи ръбове са по- трудни за огъване и се управляват по-лесно.

• Използвайте машината, принадлежностите, приставките и т.н. съгласно тези инструкции, като имате предвид условията и естеството на работата, която извършвате. Използването на машината за операции, различни от тези, за които е предназначена, може да доведе до опасна ситуация.

• Поддържайте ръкохватките и повърхностите за хващане сухи, чисти и без масло и грес. Хлъзгавите ръкохватки и повърхности за захващане не позволяват безопасно боравене и управление на инструмента при непредвидени

• Презареждайте само със зарядно устройство, определено от производителя. Зарядно устройство, което е подходящо за един вид акумулаторна батерия, може да създаде опасност от злополука, когато се използва с друга акумулаторна батерия.

• Използвайте машините само с предназначените за тях акумулаторни батерии. Използването на други акумулаторни батерии може да създаде риск от нараняване и пожар.

• Когато акумулаторната батерия не е в употреба, я дръжте далеч от други метални предмети, като кламери, монети, ключове, пирони, винтове или други малки предмети, които могат да образуват връзка между едната клема и другата. Окъсяване на изводите на акумулаторната батерия може да предизвика изгаряния или пожар.

• При злоупотреба от акумулаторната батерия може да бъде изхвърлена течност – избягвайте допир. При възникване на случаен контакт изплакнете с вода. Ако течността попадни в очите, потърсете допълнителна медицинска помощ. Течност, изхвърлена от акумулаторната батерия, може да причини раздразнения или

• Не използвайте акумулаторна батерия или инструмент, който е повреден или модифициран. Повредените или модифицирани акумулаторни батерии могат да имат непредсказуемо поведение, което да доведе до пожар, експлозия или опасност от нараняване.

• Не излагайте акумулаторната батерия или инструмента на огън или прекомерна температура. Излагането на огън или температура над 130°C/265°F може да предизвика експлозия.

• Спазвайте всички инструкции за зареждане и не зареждайте акумулаторната батерия или инструмента извън температурния диапазон, посочен в инструкциите. Неправилното зареждане или зареждането при температури извън посочения диапазон може да повреди 1859 - 006 - 21.05.2024 29акумулаторната батерия и да увеличи риска от

• Машината трябва да се обслужва само от квалифицирано лице по ремонтите и само с идентични резервни части. Така се гарантира, че ще се запази безопасността на машината.

• Никога не обслужвайте повредени акумулаторни батерии. Обслужването на акумулаторни батерии трябва да се извършва само от производителя или оторизирани сервизни доставчици. Предупреждения за безопасност за тример за трева, резачка за храсти с корда и диск

• Не използвайте машината при лоши метеорологични условия, особено когато има риск от мълнии. Това намалява риска да бъдете ударени от мълния.

• Внимателно проверете площта, където ще се използва машината, за диви животни. По време на работа машината може да нарани дивите

• Проверете внимателно площта, където ще се използва машината, и отстранете всички камъни, пръчки, проводници, кости и други чужди предмети. Изхвърлените предмети могат да причинят телесна повреда.

• Преди да използвате машината, винаги проверявайте визуално, за да видите дали резачката или резецът, както и модулът на резеца или резачката, не е повреден. Повредените части увеличават риска от нараняване.

• Следвайте инструкциите за смяна на принадлежности. Неправилно затегнати закрепващи гайки или болтове на резеца може или да повредят резеца, или да доведат до отделянето му.

• Номиналните обороти на резачката трябва да бъдат най-малкото равни на максималните обороти, маркирани на машината. Резачки, които работят по-бързо от номиналните си обороти, могат да се счупят и да отхвръкнат.

• Носете защитни средства за очите, ушите, главата и ръцете. Адекватното защитно оборудване ще намали телесната повреда от летящи късове или случаен контакт с кордата или

• По време на работа с машината винаги носете защитни обувки. Не работете с машината, когато сте боси или носите отворени сандали. Това намалява вероятността от нараняване на краката при контакт с движеща се резачка, корда или

• Когато работите с машината, винаги носете дълги панталони. Съществува вероятност откритите части на кожата да бъдат наранени от изхвърлени предмети.

Дръжте страничните лица далеч, докато работите с машината. Изхвърлените късове могат да доведат до сериозна телесна повреда.

• Работата с машината трябва винаги да се извършва с две ръце. Дръжте машината с две ръце, за да избегнете загубата на контрол.

• Дръжте машината само за изолираните повърхности за хващане, защото кордата или резецът може да влязат в контакт със скрити кабели. При контакт на кордата или резците с проводник под напрежение металните части на машината може да попаднат под напрежение и операторът да бъде изложен на токов удар.

• Винаги поддържайте стабилна стойка и работете с машината само когато стоите на земята. Работата върху хлъзгави или нестабилни повърхности може да стане причина за загуба на равновесие или загуба на контрол на машината.

• Не работете с машината по прекалено стръмни наклони. Това намалява риска от загуба на контрол, подхлъзване и падане, което може да доведе до телесна повреда.

• Когато работите по наклони, винаги се уверявайте, че сте стъпили добре, винаги работете напречно на наклоните, никога нагоре или надолу, и бъдете изключително внимателни при смяна на посоката. Това намалява риска от загуба на контрол, подхлъзване и падане, което може да доведе до телесна повреда.

• Дръжте всички части на тялото далеч от резачката, кордата или резеца, когато машината работи. Преди да стартирате машината, се уверете, че резачката, кордата или резецът не влиза в контакт с нищо. Момент на невнимание по време на работа с машината може да доведе до нараняване на Вас или на други лица около

• Не работете с машината над височината на талията. Това помага за предотвратяването на нежелан контакт с резачката или резеца и позволява по-добър контрол на машината в неочаквани ситуации.

• Когато режете храсти или фиданки, които са натегнати, бъдете нащрек за откат. Когато натягането в дървесните влакна се освободи, храстът или фиданката може да удари оператора и/или да изхвърли машината извън Вашия

• Бъдете изключително внимателни, когато режете храсти и фиданки. Тънкият материал може да се захване в резеца и да отскочи напред към Вас или да Ви извади от равновесие.

• Поддържайте контрол върху машината и не докосвайте резачките, кордите или резците и други опасни движещи се части, докато те все още се движат. Това намалява риска от нараняване от движещи се части.

• Когато почиствате заседнал материал или обслужвате машината, се уверете, че превключвателят е изключен и акумулаторната

1859 - 006 - 21.05.2024батерия е отстранена. Неочакваното стартиране на машината при почистване на заседнал материал или обслужване може да доведе до сериозна телесна повреда.

• Носете машината в изключено състояние и далеч от тялото. Правилното боравене с машината ще намали вероятността от случаен контакт с движеща се резачка, корда или резец.

• При транспортиране или съхраняване на машината винаги поставяйте капака върху металните резци. Правилното боравене с машината ще намали вероятността от случаен контакт с резеца.

• Използвайте само резервни резачки, корди, режещи глави и резци, посочени от производителя. Неправилните резервни части може да увеличат риска от счупване и нараняване.

• Когато почиствате заседнал материал или обслужвате машината, се уверете, че превключвателят е изключен и акумулаторната батерия е отстранена.Неочакваното стартиране на машината при почистване на заседнал материал или обслужване може да доведе до сериозна телесна повреда. Друга обща информация за безопасност

• Дезактивирайте продукта, преди да се преместите на друга площ. Винаги отстранявайте акумулаторната батерия, когато предавате продукта на друго лице.

• Никога не оставяйте продукта на земята, ако преди това не сте го дезактивирали и не сте отстранили акумулаторната батерия. Не оставяйте продукта без надзор, когато е включен.

• Режещият инструмент не спира веднага след изключването на продукта.

• Преди да използвате продукта и след всеки удар, проверете за признаци на износване или повреда и ремонтирайте според необходимостта.

• Ако нещо заседне в режещата приставка, докато работите с продукта, спрете и дезактивирайте продукта. Уверете се, че режещата приставка е напълно спряна. Отстранете акумулаторната батерия преди почистване, проверка или ремонт на продукта и/или режещото оборудване.

• Извършете проверка на продукта преди употреба. Направете справка с Устройства за безопасност на продукта на страница 33

Поддръжка на страница 39 . Не използвайте дефектен продукт. Извършете описаните в това ръководство проверки за безопасност, както и инструкциите за техническо обслужване и сервиз.

• Неизправната режеща приставка може да повиши риска от злополуки.

• Проверете предавката за мръсотия и пукнатини. Почистете тревата и листата от предавката, като използвате четка. Трябва да носите ръкавици, когато е необходимо.

• Винаги проверявайте дали вентилационните отвори не са запушени от отпадъци.

• Проверете дали тримерната глава е напълно закрепена към тримера.

• Всички капаци, предпазители и ръкохватки трябва да бъдат монтирани преди започване на

• Проверете дали продуктът е в отлично работно състояние. Проверете дали всички гайки и винтове са затегнати.

• Проверете дали тримерната глава и предпазителят на тримера не са повредени или напукани. Сменете тримерната глава или предпазителя на тримера, ако е бил подложен на удар или по него са се появили пукнатини. Винаги използвайте препоръчания предпазител за конкретната режеща приставка. Направете

• Този продукт е опасен инструмент, ако не сте внимателни или ако го използвате неправилно. Този продукт може да причини сериозно нараняване или смърт на оператора и други

• Този уред не е предназначен за употреба от лица (включително деца) с намалени физически, сетивни или умствени способности или липса на опит и познания, освен ако не са под надзор или са били инструктирани относно използването на уреда от лице, отговарящо за тяхната безопасност. Децата трябва да бъдат наглеждани, за да е сигурно, че не си играят с

• Никога не позволявайте на деца да използват машината или да бъдат в близост до нея. Тъй като машината се стартира лесно, децата биха могли да я включат, ако не са под постоянен надзор. Това може да означава риск от сериозна телесна повреда. Поради това разкачвайте акумулаторната батерия, когато машината не е под пряк надзор.

• Никога не позволявайте на деца или други лица, които не са обучени да използват продукта и/или акумулаторната батерия, да я използват или

• Съхранявайте оборудването в заключващо се място, така че да бъде извън досега на деца или неупълномощени лица.

• Винаги дръжте ръцете и краката далеч от площта за рязане и особено когато включвате двигателя.

• Дръжте ръцете и краката си далеч от режещата приставка, докато тя не спре изцяло, когато продуктът бъде дезактивиран.

• Не отстранявайте изрязания материал и не позволявайте на други лица да отстраняват изрязания материал, докато продуктът е активиран или режещото оборудване се върти, тъй като това може да доведе до сериозно нараняване. 1859 - 006 - 21.05.2024 31• Не забравяйте, че Вие, оператора, сте отговорни за предпазването на хора или тяхно имущество от нещастни случаи или опасности.

• При никакви обстоятелства не бива да се нанасят модификации в първоначалната конструкция на продукта без разрешение от производителя. Винаги използвайте оригинални принадлежности. Неразрешени изменения и/или приспособления може да предизвикат сериозни телесни повреди или смъртта на оператора или други лица. Покритието на Вашата гаранция е възможно да не покрива повреди или отговорности за вреди, причинени поради употреба на неоторизирани аксесоари и резервни части.

• Единствените принадлежности, които можете да използвате с този продукт, са режещите приставки, препоръчани в главата за принадлежностите. Направете справка с Принадлежности на страница 44

• Никога не използвайте продукт с модификации на оригиналните технически характеристики

• Никога не използвайте продукт, който е неизправен. Извършвайте описаните в това ръководство за експлоатация редовни проверки за безопасност, поддръжка и сервиз. Определени операции по поддръжката и сервиза се извършват единствено от квалифицирани специалисти. Вижте инструкциите в раздел "Техническо обслужване".

• Работата в лоши метеорологични условия е уморителна и често води до повишен риск. Поради повишения риск не се препоръчва работа с машината в много лоши метеорологични условия, например при гъста мъгла, силен дъжд, силни ветрове, значителен студ, опасност от светкавици и т.н.

• Никога не работете от стълба, столче или друго положение на високо, което не е напълно обезопасено.

• Съхранение на уреди на празен ход на закрито – когато не се използват, уредите трябва да се съхраняват на закрито

• Невинаги е възможно да се предвиди всяка възможна ситуация, с която можете да се сблъскате. Винаги работете с повишено внимание и се осланяйте на здравия си разум. Избягвайте всички ситуации, в които имате съмнения, че няма да можете да се справите. Ако все още се чувствате несигурни за работните процедури след прочитането на тези инструкции, трябва да се консултирате с експерт, преди да продължите работа.

• Уверете се, че докато работите, няма хора и животни в радиус от 15 метра. Когато няколко оператора работят на една и съща площ, трябва да се спазва безопасно разстояние поне 15 метра. В противен случай съществува риск от сериозна телесна повреда. Спрете незабавно продукта, ако някой се приближи. Никога не се обръщайте с продукта, без преди това да проверите зад Вас и да се уверите, че в зоната за безопасност няма никой.

• Уверете се, че хора, животни или предмети не могат да повлияят на управлението на продукта или да влязат в контакт с режещата приставка или изхвърлени от нея предмети. Никога обаче не използвайте продукта, ако нямате възможност да повикате помощ в случай на злополука.

• Уверете се, че можете да се движите и да стоите безопасно. Проверете площта около Вас за потенциални препятствия (корени, камъни, клони, канавки и така нататък), в случай че се наложи да се преместите внезапно. Бъдете много предпазливи при работа по наклонен терен.

• Ходете, никога не тичайте.

• Проверете работната площ. Отстранете всякакви търкалящи се предмети, като например камъни, счупени стъкла, гвоздеи, стоманени въжета, жици и други, които могат да бъдат подхвърлени или да се омотаят около резеца или предпазителя на

• Внимавайте за парчета от клоните, които могат да изхвърчат, докато режете. Не режете прекалено близо до земята, откъдето могат да изхвърчат камъни и други предмети.

• Уверете се, че никакви дрехи или части от тялото Ви не влизат в контакт с режещата приставка, докато продуктът е активиран. Дръжте продукта под нивото на кръста.

• Внимавайте за хвърчащи предмети. Винаги носете одобрена защита на очите. Никога не се навеждайте отвъд предпазителя на режещата приставка. В очите Ви могат да попаднат камъни, отпадъци и др., които могат да причинят слепота или сериозно нараняване.

• Бъдете винаги нащрек за предупредителни сигнали или подвиквания, когато носите защита на слуха. Винаги отстранявайте защитата на слуха незабавно след спиране на продукта.

• Ако се появят нежелани вибрации, извадете нова корда, за да коригирате дължината й и да спрете вибрациите.

• Ако продуктът започне да вибрира по необичаен начин, го спрете и отстранете акумулаторната

• Прекомерното излагане на вибрации може да доведе до поражения върху кръвоносните съдове или нервната система на лица със смущения в кръвообращението. Говорете с Вашия лекар, ако се появят симптоми, които могат да са резултат от прекомерно излагане на вибрации. Такива симптоми са например изтръпване, загуба на чувствителност, "иглички", "бодежи", болки, физическа отпуснатост, промени в цвета или състоянието на кожата. Тези симптоми се появяват обикновено на пръстите, ръцете или

• Винаги дръжте продукта с две ръце. Дръжте продукта отдясно на тялото си.

1859 - 006 - 21.05.2024Причини за откат на резеца и свързаните с това предупреждения

• Откатът на ножа е внезапно движение настрани, напред или назад на машината, което може да възникне, когато ножът се задръсти в или се закачи за предмет, като например фиданка или дънер. Може да бъде достатъчно силен, за да причини завъртането на машината и/или оператора във всяка посока, което може потенциално да доведе до загуба върху управлението на машината от оператора. Откатът на ножа и свързаните с него опасности могат да бъдат избегнати, като се вземат подходящи предпазни мерки, както е посочено

• Дръжте здраво машината с две ръце и позиционирайте ръцете си така, че да устоят на отката на резеца. Позиционирайте тялото си от лявата страна на машината. Откатът на резеца може да увеличи риска от нараняване поради неочаквано движение на машината. Откатът на резеца може да се контролира от оператора, ако се вземат правилни предпазни мерки.

• Ако резецът се заплете или когато прекъсвате рязането по някаква причина, изключете машината и я дръжте неподвижна в материала, докато резецът спре напълно. Докато резецът е заплетен, никога не се опитвайте да отстраните машината от материала или да дърпате машината назад, докато резецът е в движение, в противен случай може да възникне откат на резеца. Изследвайте и предприемете коригиращи действия, за да отстраните причината за заплитането на резеца.

• Не използвайте затъпени или повредени резци. Затъпените или повредени резци увеличават риска от засядане или захващане в предмет, което води до откат на резеца.

• Винаги поддържайте добра видимост към срязвания материал. Откат на резеца е по- вероятно да се случи в райони, където е трудно да се наблюдава срязваният материал.

• Ако до Вас се доближи друг човек, докато работите с машината, изключете машината. Има повишен риск от нараняване на други лица в резултат на удар от движещия се резец в случай на откат на резеца. Лични предпазни средства ПРЕДУПРЕЖДЕНИЕ:

следващите предупредителни указания, преди да използвате продукта.

• При работа с продукта винаги използвайте одобрени лични предпазни средства. Личните предпазни средства не изключват изцяло риска от нараняване, но намаляват степента на нараняването при злополука. Нека Вашият дистрибутор Ви помогне да изберете правилното оборудване.

• Използвайте каска, ако дърветата в работната зона са високи над 2m/6,5ft.

• Използвайте одобрени антифони.

• Винаги използвайте одобрени защитни очила, които отговарят на стандарт ANSI Z87.1 за САЩ или EN 166 за държавите от ЕС. Използвайте шлем за предпазване на лицето. Шлемът не е достатъчен за предпазване на очите. (Фиг. 19)

• Когато е необходимо, носете ръкавици, например когато закрепвате, проверявате или почиствате режещото оборудване.

• Носете защитни ботуши със стоманени бомбета и противоплъзгащи подметки.

• Използвайте дрехи, направени от здрава тъкан. Винаги използвайте здрави, дълги панталони и дълги ръкави. Не носете използвайте дрехи, които могат да се захванат за храсти и клони. Не носете бижута, къси панталони или сандали. Не ходете боси. Носете косата си безопасно над нивото на рамената. (Фиг. 20)

• Дръжте наблизо комплект за първа помощ. (Фиг. 21) Устройства за безопасност на

следващите предупредителни инструкции, преди да използвате

В този раздел се описва предпазното оборудване на продукта, неговото предназначение и как трябва да се извършват проверки и техническо обслужване, за да се гарантира правилната работа. Вижте инструкциите под заглавието, Общ преглед на продукта на страница 26 за да разберете къде са разположени тези части по продукта Ви. Срокът на експлоатация на продукта може да се намали, а рискът от злополуки да се повиши, ако не се извършва правилно техническо обслужване на продукта и сервизното обслужване и/или ремонтите не се извършват професионално. Ако Ви е необходима допълнителна информация, моля, свържете се със сервизния дилър, разположен най- близо до Вас. ПРЕДУПРЕЖДЕНИЕ:

не използвайте продукт с повредени обезопасителни компоненти. Предпазното оборудване на продукта трябва да бъде преглеждано и технически обслужвано, както е описано в този раздел. Ако продуктът Ви 1859 - 006 - 21.05.2024 33не премине успешно някоя от тези проверки, се свържете със сервиза си за извършване на ремонт. ВНИМАНИЕ: Всяко извършване на сервизно обслужване и ремонт на машината изисква специално обучение. Това важи в особена степен за предпазните средства на машината. Обърнете към сервиза си, ако машината не отговаря на описаните по-долу проверки. При покупката на наш продукт ние гарантираме предоставянето на професионални ремонтни услуги и сервиз. Ако търговецът, от когото сте закупили машината, не е сервизен дилър, попитайте за адреса на най-близкия

За проверка на потребителския интерфейс

1. Натиснете и задръжте бутона за стартиране/

спиране (А). a) Продуктът е включен, когато дисплеят (В) светне. (Фиг. 22) b) Продуктът е изключен, когато дисплеят

2. Ако предупредителният индикатор на дисплея

свети или мига, направете справка с Отстраняване на проблеми на страница 41

За проверка на блокировката на захранващия спусък Блокировката на захранващия спусък предотвратява случайно задействане. Когато натиснете блокировката на захранващия спусък напред (A) и след това натиснете блокировката към ръкохватката (B), захранващият спусък (C) се освобождава. Ако отпуснете ръкохватката, захранващият спусък и блокировката му се връщат в първоначалните си положения. Това движение се управлява от независими пружини. (Фиг. 23)

1. Уверете се, че захранващият спусък е блокиран,

когато блокировката му е в начално положение. (Фиг. 24)

2. Натиснете захранващия спусък и се уверете, че

се връща в първоначална позиция, когато го освободите. (Фиг. 25)

3. Уверете се, че захранващият спусък и

блокировката се движат свободно и възвратната пружина работи изправно. (Фиг. 26)

4. Включете продукта, вижте

За стартиране на продукта на страница 38

5. Приложете пълни обороти.

6. Освободете захранващия спусък и се уверете, че

режещото оборудване напълно спира. Функция за бързо освобождаване на

ПРЕДУПРЕЖДЕНИЕ: Не използвайте самар с функция за бързо освобождаване, която не работи правилно. Уверете се, че функцията за бързо освобождаване на самара работи правилно, преди да регулирате продукта.

• Функцията за бързо освобождаване на самара се намира отпред на продукта. (Фиг. 27)

• Ремъците на самара винаги трябва да бъдат в правилното положение.

• При аварийна ситуация функцията за бързо освобождаване на самара ще Ви помогне да се освободите от продукта по безопасен начин. За проверка на смазването на режещото

ПРЕДУПРЕЖДЕНИЕ: Не използвайте режещо оборудване без одобрен и правилно поставен предпазител на режещото оборудване. Винаги използвайте предпазителя за режещо оборудване, препоръчана за режещото оборудване, което използвате,

. Използването на неподходящ или неизправен предпазител на режещото оборудване може да доведе до сериозна телесна повреда. Предпазителят на режещото оборудване предотвратява изхвърляне на предмети по посока на оператора. Той също така предпазва от наранявания, които биха възникнали при докосване на режещото оборудване.

1. Спрете продукта и отстранете акумулаторната

2. За извършване на визуална проверка например

пукнатини. (Фиг. 28)

3. Подменете предпазителя на режещото

оборудване, ако бъде повреден. За закрепване и отстраняване на контрагайката ПРЕДУПРЕЖДЕНИЕ:

продукта и отстранете акумулаторната батерия, използвайте защитни ръкавици и бъдете внимателни около острите ръбове на режещата приставка. 34 1859 - 006 - 21.05.2024Контрагайка се използва за закрепване на някои видове режещи приставки. Контрагайката е с лява

• За да закрепите, затегнете контрагайката обратно на посоката на въртене на режещата

• За да отстраните контрагайката, я отвинтете по посоката, в която се върти режещата приставка.

• За да разхлабите и затегнете контрагайката, използвайте глух гаечен ключ с дълга дръжка. Стрелката на картинката показва зоната, в която трябва да поставите глухия гаечен ключ. Забележка: Уверете се, че не можете да въртите контрагайката на ръка. Сменете гайката, ако найлоновото вътрешно покритие няма съпротивление от минимум 1,5 Nm. Гайката трябва да се смени, след като е завинтвана приблизително 10 пъти. Режеща приставка ПРЕДУПРЕЖДЕНИЕ: Отстранете акумулаторната батерия и се уверете, че режещата приставка е напълно спряла, преди да работите по друга част на режещата приставка. ПРЕДУПРЕЖДЕНИЕ: Използвайте правилната режеща приставка. Използвайте режещата приставка само с препоръчаните от нас предпазители, направете справка

Уверете се, че режещата приставка е заточена правилно. Режеща приставка, което не е заточена правилно, увеличава риска от откат на резеца. ПРЕДУПРЕЖДЕНИЕ: Въртящият се по инерция резец може да причини нараняване, докато продължава да се върти след освобождаване на превключвателя. Трябва да поддържате необходимото ниво на контрол, докато резецът спре да се върти напълно. (Фиг. 30) Носете защитни ръкавици, когато боравите с режещата приставка.

• Използвайте резците и ножовете за трева за косене на груба трева.

• Използвайте тримерната глава за подрязване на

• Проверявайте режещата приставка за повреда или пукнатини. Сменяйте повредената режеща

• Винаги използвайте правилната тримерна глава, режещо оборудване и винаги използвайте препоръчаната корда за тример. Направете

схемата за монтиране в края на ръководството.

• Уверете се, че резецът върху предпазителя на тримера не е повреден.

• Уверете се, че кордата за тримера е навита плътно и равномерно около барабана, за да се предотвратят необичайни вибрации на продукта. Различните дължини на кордата може да доведат до вибрации, които не са необходими. Натиснете леко тримерната глава, за да установите правилната дължина на кордата. За да удължите живота на кордата, можете да я потопите във вода за 2 дни или повече, преди да я монтирате. Това ще направи кордата по- издръжлива. Резец за косене

• Използвайте правилно заточени резци. Неправилно заточените или повредени резци увеличават опасността от нараняване.

• За правилно заточване на резеца направете справка с инструкциите, придружаващи резеца. Инструкции за безопасност при

да използвате продукта, внимателно прочетете, разберете и спазете тези инструкции.

• Отстранете акумулаторната батерия от продукта, преди да монтирате продукта.

• Използвайте одобрени защитни ръкавици.

• Когато използвате резец за косене, се уверете, че към продукта са закрепени правилният предпазител на диска и самарът.

• Повреденият или неправилният предпазител може да причини нараняване. Не използвайте режеща приставка, която няма закрепен одобрен предпазител.

• Задвижващият диск и опорният фланец трябва да са поставени правилно в централния отвор на режещата приставка. Неправилно закрепената режеща приставка може да причини нараняване

• За да работите безопасно с продукта и да предотвратите нараняване на оператора или други лица, продуктът винаги трябва да бъде правилно закрепен към самара. 1859 - 006 - 21.05.2024 35Инструкции за безопасност при техническо обслужване ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да извършвате техническо обслужване на продукта.

• Извадете батерията, преди да извършите техническо обслужване, други проверки или сглобяване на продукта.

• Операторът трябва да извършва само техническо обслужване и ремонтни дейности, показани в тази инструкция за експлоатация. Обърнете се към Вашия сервизен дилър при нужда от по-сериозно техническо обслужване и ремонтни дейности.

• Не почиствайте батерията или зарядното устройство с вода. Силните почистващи препарати могат да повредят пластмасата.

• Ако не извършвате техническо обслужване, това намалява експлоатационния живот на продукта и увеличава риска от злополука.

• Необходимо е специално обучение за всички ремонти дейности и поправки особено що се отнася до приспособленията за безопасност на продукта. Ако не всички проверки в тази инструкция за експлоатация са одобрени, след като сте извършили техническото обслужване, обърнете се към Вашия сервизен дилър. Ние гарантираме, че за Вашия продукт има налични професионални поправки и ремонти.

• Поддържайте режещите зъбци на острието правилно заточени. Спазвайте препоръките ни. Вижте и инструкциите върху опаковката на

• Използвайте само оригинални резервни части.

• Винаги използвайте ръкавици за тежки условия, когато ремонтирате режещото оборудване. Остриетата са изключително остри и лесно могат да причинят наранявания.

За монтаж на управлението

1. Отстранете винта, разположен зад ръкохватката

2. Преместете ръкохватката на газта отдясно на

3. Подравнете отвора зад ръкохватката на газта с

отвора в управлението.

4. Прекарайте винта през отворите. Завинтете

5. Закрепете управлението между стрелките на

двусекционния вал. Завинтете винта. (Фиг. 32) За поставяне на управлението в позиция за транспортиране

1. Разхлабете ръчката.

2. Завъртете управлението, докато е паралелно на

двусекционния вал. (Фиг. 33)

3. Завъртете управлението около двусекционния

вал, докато скобата на управлението се блокира в позиция за транспортиране. (Фиг. 34)

4. Затегнете фиксатора.

За сглобяване на режещото

Режещото оборудване включва режещо оборудване и предпазител на режещото оборудване. ПРЕДУПРЕЖДЕНИЕ: Спрете продукта и отстранете акумулаторната батерия. Използвайте защитни ръкавици. ПРЕДУПРЕЖДЕНИЕ: Винаги използвайте предпазителя за режещо оборудване, който се препоръчва за режещото оборудване. Вижте Принадлежности на страница 44

ПРЕДУПРЕЖДЕНИЕ: Неправилно закрепеното режещо оборудване може да доведе до нараняване или смърт. Режещо оборудване и предпазители Продуктът използва един и същ предпазител на режещата приставка за резеца за трева и за тримерната глава.

• Предпазител на режещата приставка и резец за

• Предпазител на режещата приставка и тримерна

(Фиг. 36) Монтаж на тримерната глава, предпазителя на режещата приставка и резеца за косене За прикрепване на тримерната глава T35

1. Поставете задвижващия диск (B) върху изходния

1859 - 006 - 21.05.20242. Завъртете изходния вал, докато един от отворите в задвижващия диск се изравни със съответния отвор в корпуса на скоростната кутия.

4. Завъртете тримерната глава (H) обратно на

часовниковата стрелка за прикрепване. (Фиг. 37) За премахване на тримерната глава T35

2. Завъртете тримерната глава (H) по

часовниковата стрелка, за да я премахнете.

3. Премахнете задвижващия диск (B) от изходния

вал. (Фиг. 37) За закрепване на предпазителя на режещата приставка

1. Закрепете предпазителя на режещата приставка

(A) към куката на държача на плочата (В). (Фиг. 38)

2. Монтирайте предпазителя на режещата

приставка на двусекционния вал и го затегнете с болта (C). За отстраняване на предпазителя на режещата приставка

• Разхлабете болта (C) и отстранете предпазителя на режещата приставка (A) от двусекционния вал. (Фиг. 39) За прикрепване на резеца за косене

1. Поставете предавателната кутия на продукта на

равна повърхност, за да е сигурно, че резецът ще бъде монтиран правилно.

2. Завъртете изходния вал, за да изравните един от

отворите в задвижващия диск (B) със съответния отвор в корпуса на скоростната кутия.

4. Поставете резеца за косене (D), сферичната

опора (E) и опорния фланец (F) на изходния вал. (Фиг. 40)

5. Уверете се, че задвижващият диск и опорният

фланец попадат правилно в централния отвор на резеца за косене. (Фиг. 30)

6. Закрепете гайката (G).

7. Затегнете гайката с глухия гаечен ключ. Дръжте

двусекционния вал на глухия гаечен ключ по възможност по-близо до предпазния щит на резеца. Затягайте в противоположната посока на въртене на режещото оборудване. Затегнете до въртящ момент на затягане 35 – 50 Nm. (Фиг. 41) За премахване на резеца за косене

1. Поставете предавката на продукта на равна

повърхност, за да се уверите, че резецът е премахнат правилно.

2. Поставете шплинта (С) в отвора на

двусекционния вал, за да заключите двусекционния вал.

опора (E) и резеца за косене (D) от изходния вал. (Фиг. 40) За регулиране на самара ПРЕДУПРЕЖДЕНИЕ: Винаги закрепвайте правилно този продукт към самара. Ако не е, няма да можете да управлявате продукта безопасно и в резултат на това може да нараните себе си или други хора. Не използвайте самар с повредено бързо освобождаване. ПРЕДУПРЕЖДЕНИЕ: Използвайте функцията за бързо освобождаване на самара, ако трябва да се освободите от продукта и самара при аварийна ситуация.

1. Поставете самара.

2. Регулирайте самара за най-добро работно

3. Регулирайте страничните ремъци, докато теглото

се разпредели равномерно върху раменете Ви. (Фиг. 42)

4. Регулирайте самара, докато режещата приставка

застане успоредно на земята. (Фиг. 43)

5. Ако задачата е косене на трева, оставете

режещата приставка да се опре леко в земята. Регулирайте точката на окачване, за да балансирате правилно продукта.

ПРЕДУПРЕЖДЕНИЕ: Прочетете и разберете раздела с инструкции за безопасност преди използване на

1859 - 006 - 21.05.2024 37За свързване на батерията към

ПРЕДУПРЕЖДЕНИЕ: Използвайте само оригинални батерии Husqvarna с продукта.

1. Уверете се, че батерията е напълно заредена.

2. Притиснете акумулаторната батерия в държача

на батерията на продукта. Батерията се заключва в позиция, когато чуете щракване. (Фиг. 44) ВНИМАНИЕ: Ако батерията не влезе лесно в държача, значи тя не е поставена правилно. Това може да повреди продукта.

3. Уверете се, че батерията е поставена правилно.

Неща, които трябва да се извършат преди работа с продукта

• Прегледайте работната площ, за да се уверите, че познавате типа терен. Прегледайте наклона на терена и дали има препятствия, като камъни, клони и канавки.

• Извършете цялостна инспекция на продукта.

• Извършете инспекциите за безопасност, техническо обслужване и сервизно обслужване, които са посочени в това ръководство.

• Ако се използва резец, се уверете, че контрагайката е затегната правилно.

• Уверете се, че всички капаци и предпазителят на режещата приставка са правилно закрепени и не са повредени. Сменете повредените части. Работно положение

• Дръжте продукта с 2 ръце.

• Дръжте продукта отдясно на тялото си.

• Дръжте режещото оборудване под нивото на

• Винаги дръжте продукта закрепен към самара.

• Дръжте частите на тялото си далеч от горещи повърхности.

• Дръжте частите на тялото си далеч от режещото оборудване. За да разпределите товара равномерно на рамената

1. Регулирайте натягането на страничните ремъци,

за да разпределите теглото равномерно на

2. Регулирайте самара за най-добро работно

положение. Регулирането на самара и продукта улеснява работата. За стартиране на продукта

1. Натиснете и задръжте бутона за стартиране,

докато зеленият светодиод не светне. (Фиг. 45)

2. Използвайте захранващия спусък, за да

контролирате скоростта. За ограничаване на максималната скорост с бутона за режим Този продукт има бутон за режим. С бутона за режим операторът може да ограничи максималната скорост. Бутонът за режим има 3 нива за обороти. По-ниско ниво увеличава времето на работа на продукта. Използвайте ниво 1 и ниво 2, ако работата не изисква пълни обороти/пълна мощност. Ако условията на работа изискват пълни обороти/пълна мощност, използвайте ниво 3. Не използвайте по- високо ниво от необходимото за работа.

1. Натиснете бутона за режим, за да зададете

ограничение за максималните обороти. Белите светодиоди ще светнат, за да покажат, че функцията е включена. (Фиг. 46)

2. Натиснете бутона за режим отново, за да

изберете следващото ниво на скорост. Функция за автоматично изключване Продуктът разполага с функция за изключване, която дезактивира продукта, ако той не се използва. Почистване на трева с резец за

1. Ножовете и резците за косене не трябва да се

използват за стъбла на дървета.

2. За всички видове висока или гъста трева се

използва нож за косене.

3. Тревата се коси с махаловидно странично

движение, като при движение от дясно наляво се коси, а движението от ляво надясно е обратен ход. За косене се използва лявата страна на ножа (от 8 до 12 часа).

4. При наклон на ножа наляво, когато косите трева,

тя се събира на една линия, което улеснява прибирането ѝ, например с гребло.

5. Опитайте да работите ритмично. Застанете

стабилно в лек разкрач. Придвижването напред се извършва след връщащото движение, като след това заставате отново стабилно.

6. Опорната чашка се допира леко до земята. Тя

служи за предпазване на ножа от удряне в

7. Намалете опасността от захващане на материал

около резеца, като винаги работите с пълни обороти и избягвате вече отрязания материал по време на обратния ход.

1859 - 006 - 21.05.20248. Спрете мотора, откачете самара и поставете машината на земята, преди да започнете да събирате отрязания материал. Дооформяне на трева с тримерна

1. Дръжте тримерната глава непосредствено над

земята под ъгъл. (Фиг. 47) Не натискайте кордата на тримера за трева в тревата.

2. Използвайте 80% от оборотите, когато косите

трева близо до предмети. (Фиг. 48) За рязане на трева

1. Уверете се, че кордата на тримера за трева е

успоредна на земята, когато режете. (Фиг. 49)

2. Не натискайте тримерната глава към земята.

Можете да повредите земята и продукта.

3. Не позволявайте на тримерната глава

непрекъснато да докосва земята, това може да причини повреда на тримерната глава.

4. Работете на пълна скорост, когато местите

продукта от едната към другата страна за косене на трева. (Фиг. 50) Уверете се, че кордата на тримера за трева е успоредна на земята. За почистване на трева Въздушният поток от кабела на въртящия се тример може да се използва за отстраняване на отрязана трева от зоната.

1. Хванете тримерната глава и кабела успоредно на

2. Приложете пълни обороти.

3. Движете тримерната глава от едната страна до

другата и почиствайте тревата. ПРЕДУПРЕЖДЕНИЕ: Почиствайте капака на тримерната глава всеки път, когато монтирате нов шнур на тримера, за да предотвратите нарушаване на баланса и вибрации в ръкохватките. Освен това извършете проверка на другите части на тримерната глава и я почистете, ако е необходимо. За спиране на продукта

1. Освободете захранващия спусък или

блокировката на захранващия спусък.

2. Натиснете бутона за спиране. (Фиг. 45)

3. Натиснете бутоните за освобождаване

на акумулаторната батерия и извадете акумулаторната батерия. (Фиг. 51)

ПРЕДУПРЕЖДЕНИЕ: Преди да извършите техническо обслужване, трябва да прочетете и разберете главата за безопасност. Разписание за техническо

ПРЕДУПРЕЖДЕНИЕ: Отстранете акумулаторната батерия, преди да извършите техническото обслужване. Следва списък със стъпките от техническото обслужване, които трябва да изпълните за Вашия

Почистете външните части на продукта със суха кърпа. Не използвайте

Проверете дали бутонът за стартиране и спиране работи правилно и не е

Уверете се, че захранващият спусък и блокировката на захранващия спу- сък работят правилно от гледна точка на безопасността.

Уверете се, че всички контролни органи работят и не са повредени. X Поддържайте ръкохватките сухи, чисти, без масло и грес. X Уверете се, че режещата приставка не е повредена. Сменете режещата приставка, ако е повредена.

Уверете се, че предпазителят на режещата приставка или ножът не е по- вреден. Сменете предпазителя на режещата приставка или ножа, ако е

Уверете се, че всички винтове и гайки са затегнати. X Уверете се, че бутоните за освобождаване на акумулаторната батерия ра- ботят и заключват батерията в продукта.

Уверете се, че акумулаторната батерия не е повредена. X Уверете се, че точката на окачване не е повредена. X Уверете се, че ръкохватката и управлението не са повредени и че са закре- пени правилно.

Уверете се, че резецът е правилно центриран, остър и неповреден. Лошо центриран резец ще причини вибрации, което може да доведе до повреда на продукта.

Уверете се, че контрагайката на режещото оборудване е затегната правил-

Уверете се, че капакът за транспортиране за резеца не е повреден и че капакът за транспортиране може да се закрепи правилно.

Проверете всички съединения и връзки. Уверете се, че не са повредени и че са чисти.

Уверете се, че ъгловата зъбна предавка е правилно напълнена с грес,

За да смажете ъгловата зъбна предавка на страница 41 . Ако не е, използвайте грес за ъглова зъбна предавка на Husqvarna.

Уверете се, че смукателният въздухопровод на двигателя не е замърсен. Почиствайте смукателния въздухопровод със сгъстен въздух.

Проверете връзките между акумулаторната батерия и продукта. Проверете връзката между акумулаторната батерия и зарядното устройство.

Уверете се, че елементът за освобождаването за безопасност върху сама- ра не е повреден и че работи правилно.

За почистване на продукта, батерията и зарядното устройство

1. Почиствайте продукта със сух парцал след

2. Почиствайте батерията и зарядното устройство

със сух парцал. Дръжте водачите на батерията

40 1859 - 006 - 21.05.20243. Уверете се, че клемите на батерията и зарядното устройство са чисти, преди батерията да е поставена в зарядното устройство или в

За заточване на резци за трева и резци за косене ПРЕДУПРЕЖДЕНИЕ: Спрете продукта и отстранете акумулаторната батерия. Използвайте защитни ръкавици.

• За правилно заточване на резци за трева и резци за косене вижте инструкциите, които идват с режещото оборудване.

• Заточете равномерно всички краища за поддържане на баланса.

• Използвайте плоска пила. (Фиг. 52) ПРЕДУПРЕЖДЕНИЕ: Винаги изхвърляйте повреден нож. Не се опитвайте да изправяте огънат нож и да го използвате отново. За проверка на кордата на тримера Използвайте само препоръчаната корда на тримера. Вижте илюстрацията на последните страници на ръководството.

1. Поставете кордата в отвора на капака на

продукта, за да се уверите, че съответства на препоръката. (Фиг. 53) За да смажете ъгловата зъбна

1. Отстранете режещото оборудване.

2. Поставете продукта с пробката на отвора за

гресиране в най-високо положение.

3. Отстранете пробката на отвора за гресиране.

4. Погледнете през отвора на пробката за

гресиране и завъртете задвижващия вал. Нивото на греста (A) трябва да е наравно с горната част на зъбците на предавката (B). (Фиг. 55)

5. Ако нивото на греста е твърде ниско, напълнете

ъгловата зъбна предавка с грес за ъглова зъбна предавка на Husqvarna. Пълнете бавно и въртете задвижващия вал, докато нанасяте греста за ъглова зъбна предавка, спрете при достигане на правилното ниво (B). ВНИМАНИЕ: Неправилното количество грес може да причини повреда на ъгловата зъбна предавка.

6. Монтирайте пробката на отвора за гресиране.

Отстраняване на проблеми Потребителски интерфейс Проблем Възможни неизправности Възможно действие Светодиодният индикатор за акумулаторната батерия мига в

Ниско напрежение на акумула- торната батерия. Заредете акумулаторната батерия. Светодиодът за грешка мига в

Претоварване. Режещата приставка е блокирала. Спрете продукта. Отстранете акумулаторната ба- терия. Почистете режещата приставка от нежелани материали. Температурно отклонение. Оставете продукта да се охлади. Захранващият спусък и буто- нът за активиране са натиснати едновременно. Освободете захранващия спусък и про- дуктът е активен. Продуктът не се стартира Замърсявания в конекторите на акумулаторната батерия. Почистете конекторите на акумулаторната батерия със сгъстен въздух или с мека

Светодиодът за грешка свети с червена светлина Продуктът се нуждае от сер- визно обслужване. Свържете се със своя сервиз. 1859 - 006 - 21.05.2024 41Транспортиране, съхранение и изхвърляне Транспорт и съхранение

• Доставените литиево-йонни батерии отговарят на изискванията на законодателството за опасни

• Специалното изискване на опаковката и етикетите за търговско транспортиране трябва да се спазва, включително от трети страни и

• Говорете с човек, преминал специално обучение за работа с опасни материали, преди да изпратите продукта. Спазвайте всички приложими национални наредби.

• Поставете тиксо върху откритите терминали, когато поставяте батерията в опаковка. Поставете акумулатора плътно в опаковката, за да предотвратите движение.

• Извадете батерията при съхраняване или транспортиране.

• Поставете батерията и зарядното устройство в сухо пространство, в което няма влага и скреж.

• Не съхранявайте акумулатора на места, където може да се натрупа статично електричество. Не съхранявайте акумулатора в метална кутия.

• Поставете акумулаторната батерия за съхранение при температура между 5°C/41°F и 25°C/77°F и далеч от пряка слънчева светлина.

• Поставете зарядното устройство за съхранение при температура между 5°C/41°F и 45°C/113°F и далеч от пряка слънчева светлина.

• Използвайте зарядното устройство само когато околната температура е между 5°C/41°F и 40°C/ 104°F.

• Заредете батерията между 30% и 50%, преди да я оставите за съхранение за продължително

• Съхранявайте зарядното устройство в затворено и сухо пространство.

• При съхранение дръжте акумулатора и зарядното устройство отделно. Не позволявайте на деца или други неодобрени лица да имат контакт с оборудването. Дръжте оборудването в пространство, което можете да заключвaте.

• Почистете продукта и извършете пълно обслужване, преди да го съхранявате продължително време.

• Използвайте защитата при транспортиране на продукта, за да предотвратите наранявания или повреди на продукта по време на транспортиране и съхранение.

• Закрепете продукта безопасно при транспортиране. Изхвърляне на батерията, зарядното устройство и продукта Символите на продукта или на неговата опаковка означават, че той не е битов отпадък. Рециклирайте го в пункт за рециклиране за електрическо и електронно оборудване. Това помага да се предотврати увреждане на околната среда или на

Свържете се с местните служби, местна сметосъбираща организация или с Вашия дилър за повече информация относно рециклирането на

Технически данни Технически характеристики 325iR

Тип на двигателя Husqvarna e-torq BLDC Скорост на изходния вал. Тримерна глава/резец, 1/min 5800 Ширина на рязане, mm 420

Ниво на звуковата мощност, измерено, измерена dB (A) 93 Ниво на звуковата мощност, гарантирано L

Ниво на звуковото налягане при ухото на оператора, измерено съглас- но IEC 62841-1: Оборудван с тримерна глава (оригинална), dB (A) 83 Нива на вибрациите

Нива на вибрациите при ръкохватките, измерени съгласно IEC 62841-1, m/s

Оборудван с тримерна глава (оригинална), лява/дясна, m/s

2,4/1,7 Оборудван с нож за косене (оригинален), ляв/десен, m/s

2,1/1,5 Забележка: За сравняване на нивата на вибрациите, акумулаторната батерия и продуктите с вътреш- но горене използвайте калкулатора на вибрациите. https://www.husqvarna.com/uk/services-solutions/vibration- calculator/ Одобрени акумулаторни батерии Акумулаторна батерия BLi 200 40-B220X Тип Литиевойонен Литиевойонен Капацитет на акумулаторната ба- терия, Ah 5,2 6 Номинално напрежение, V 36 36 Тегло, kg (lb) 1,3 (2,9) 1,4 (3,1) Одобрени зарядни устройства Зарядно устройство за акумулаторна батерия QC330 Входно напрежение, V 100 – 240

Емисии на шума в околната среда, измерени като звукова мощност (LWA) в съответствие с директива на ЕО 2000/14/ЕО. Отчетените нива на шума за машината са измерени с оригиналното режещо обо- рудване, което дава най-високото ниво. Разликата между гарантираното и измереното ниво на шума е в това, че гарантираното ниво на шума включва също и дисперсията в резултатите от измерването, както и вариациите между различните машини от един и същи модел в съответствие с Директива 2000/14/ЕО.

Отчетените данни за нивото на звуковото налягане за машината имат типична статистическа диспер- сия (стандартно отклонение) от 3 dB (A).

Отчетените данни за нивото на вибрациите имат типична статистическа дисперсия (стандартно откло- нение) от 1,5m/s

Централен отвор в резци/ножове, Ø 25,4 mm Изходен вал, резба M10 Резец за трева/нож за трева Multi 255-3 (Ø 255, 3 зъба) 536 17 43-01 Grass 255-4 (Ø 255, 4 зъба) 536 17 43-01 Тримерна глава T35, T35x (Ø 2,4 – 2,7 mm усукана корда на тримера Whisper) 536 17 43-01 Сферична опора Фиксирана 44 1859 - 006 - 21.05.2024Декларация за съответствие Декларация за съответствие на EС Ние, Husqvarna AB, SE-561 82 Huskvarna, Швеция, тел.: [phone], декларираме на своя собствена отговорност, че продуктът: Описание Резачка за храсти/тример за трева с акумулаторна батерия Марка Husqvarna Тип/модел 325iR Идентификация Серийни номера от 2023 и нататък отговаря напълно на следните директиви и регламенти на ЕС: Директива/регла-

2006/42/EО "относно машините" 2014/30/EMC "относно електромагнитната съвместимост" 2011/65/ЕС "относно ограничението за опасни вещества" 2000/14/EО "относно шума извън сградите" и че следните стандарти и/или технически спецификации са приложени: EN 62841-1:2015/ AC:2015, EN 62841-4-4 (IEC 62841-4-4:2020), EN 61000-6-1:2007 (Immunity), EN 61000-6-3:2007/ A1:2011/AC:2012 (Emission). RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden, извърши доброволно изпитване на типа съгласно приложение IX на 2006/42/ЕО. Сертификат №: SEC/23/2580. Notified body: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden, има и потвърдено съответствие с приложение VI на Директива на Съвета 2000/14/ЕО. За информация относно шумовите емисии направете справка с Технически характеристики на страница 42

1. Остановите изделие и извлеките аккумулятор.
