Produkttype	Kratrydder / græstrimmer på batteri
Mærke	Husqvarna
Model	325iR
Vægt (uden batteri, uden sele, uden skæreudstyr)	3,5 kg
Motortype	Husqvarna e-torq BLDC (børsteløs)
Omdrejningstal på udgangsakslen (ukrudtshoved / klinge)	5800 o/min
Skærebredde	420 mm
Strømforsyning	Lithium-ion batteri 36 V
Kompatible batterier	BLi200 (5,2 Ah) eller 40-B220X (6,0 Ah)
Lader	QC330, 100-240 V, 50-60 Hz, 330 W
Målt lydeffektniveau	93 dB(A)
Garantieret lydeffektniveau	96 dB(A)
Lydtryksniveau ved øret (ukrudtshoved)	83 dB(A)
Vibrationer venstre/højre håndtag (ukrudtshoved)	2,4 / 1,7 m/s²
Vibrationer venstre/højre håndtag (græsklinge)	2,1 / 1,5 m/s²
Skæretilbehør	Ukrudtshoved T35/T35x, græsklinge Multi 255-3 eller Grass 255-4
Beskyttelse af skæretilbehør	Dedikeret beskyttelsesafdækning (ref. 536 17 43-01)
Sele	Sele med hurtigudløser
Sikkerhed	Gasspærre, tænd/sluk-knap, LED-indikatorer, automatisk stop, selens sikkerhedsafbryder
Hovedfunktioner	Hastighedsindstilling (3 niveauer), blød start, automatisk stopfunktion, sikkerhedsafbrydelse ved blokering
Vedligeholdelse og rengøring	Rengøring efter brug med tør klud, smøring af vinkelgearet, slibning af klinger, udskiftning af skæretråd
Tilsigtet anvendelse	Let græsklipning og ukrudtsbekæmpelse; må ikke anvendes til træagtige stængler

Ofte stillede spørgsmål - 325iR HUSQVARNA

Hvordan starter man Husqvarna 325iR kratrydderen?

Tryk på tænd/sluk-knappen, indtil den grønne LED lyser. Brug derefter gashåndtaget til at styre hastigheden. Før brug skal du sikre dig, at batteriet er korrekt installeret, og at skæreudstyret er ordentligt fastgjort.

Hvilket batteri skal bruges med 325iR?

Brug udelukkende Husqvarna BLi200 (5,2 Ah) eller 40-B220X (6,0 Ah) batterier, begge lithium-ion 36 V. Brug ikke andre modeller.

Hvordan justeres selen?

Tag selen på, juster sidestropperne for at fordele vægten jævnt over skuldrene. Produktet skal være parallelt med jorden, og skæretilbehøret skal lige røre græsset. Brug ophængningspunktet til at balancere. I nødstilfælde træk i hurtigudløseren for at frigøre dig.

Hvordan udskifter man skæretråden på ukrudtshovedet?

Fjern batteriet. Åbn ukrudtshovedet (model T35/T35x) og tag spolen ud. Vikl den nye tråd (∅ 2,4 til 2,7 mm, snoet Whisper) stramt og jævnt. Saml hovedet igen ved at dreje mod uret. Kontrollér trådskærekniven på afdækningen.

Hvilke skæretilbehør er kompatible med 325iR?

De godkendte tilbehør er: ukrudtshoved T35/T35x (med skæretråd), græsklinge Multi 255-3 (3 tænder) eller Grass 255-4 (4 tænder). Alle kræver skæretilbehørsbeskyttelse ref. 536 17 43-01.

Hvordan rengør og vedligeholder man maskinen?

Efter hver brug rengøres produktet med en tør klud (ikke vand). Rens motorluftindtagene med trykluft. Kontrollér dagligt fastgørelsen af skruer og møtrikker, tilstanden af skæretilbehøret og renheden af batteristikkene. Hver uge smøres vinkelgearet med speciel Husqvarna-fedt.

Hvad gør man, hvis fejl-LED'en blinker rødt?

Dette indikerer en overbelastning (f.eks. fastklemt skæretilbehør). Stop produktet, fjern batteriet, rengør skæretilbehøret for affald. Hvis problemet fortsætter, lad produktet køle af. Hvis LED'en forbliver konstant rød, kontakt et autoriseret værksted.

Hvordan transporteres og opbevares batteriet?

Fjern altid batteriet. Opbevar det på et tørt sted mellem 5°C og 25°C, beskyttet mod frost og sol. Til transport isoleres kontakterne med tape, og batteriet placeres i en lufttæt emballage. Opbevar ikke batteriet i en metalboks eller i nærheden af metalgenstande.

Hvad er vigtige sikkerhedsanvisninger?

Bær altid godkendte øjen- og høreværn, handsker, sikkerhedsstøvler og lange bukser. Hold børn og dyr mindst 15 meter væk. Arbejd ikke i regn eller tordenvejr. Brug aldrig produktet uden skæretilbehørets beskyttelse. Stop produktet og fjern batteriet før al vedligeholdelse.

Hvad er skærebredden på 325iR?

Skærebredden er 420 mm (42 cm). Dette gør det muligt at dække et stort område hurtigt, velegnet til mellemstore haver.

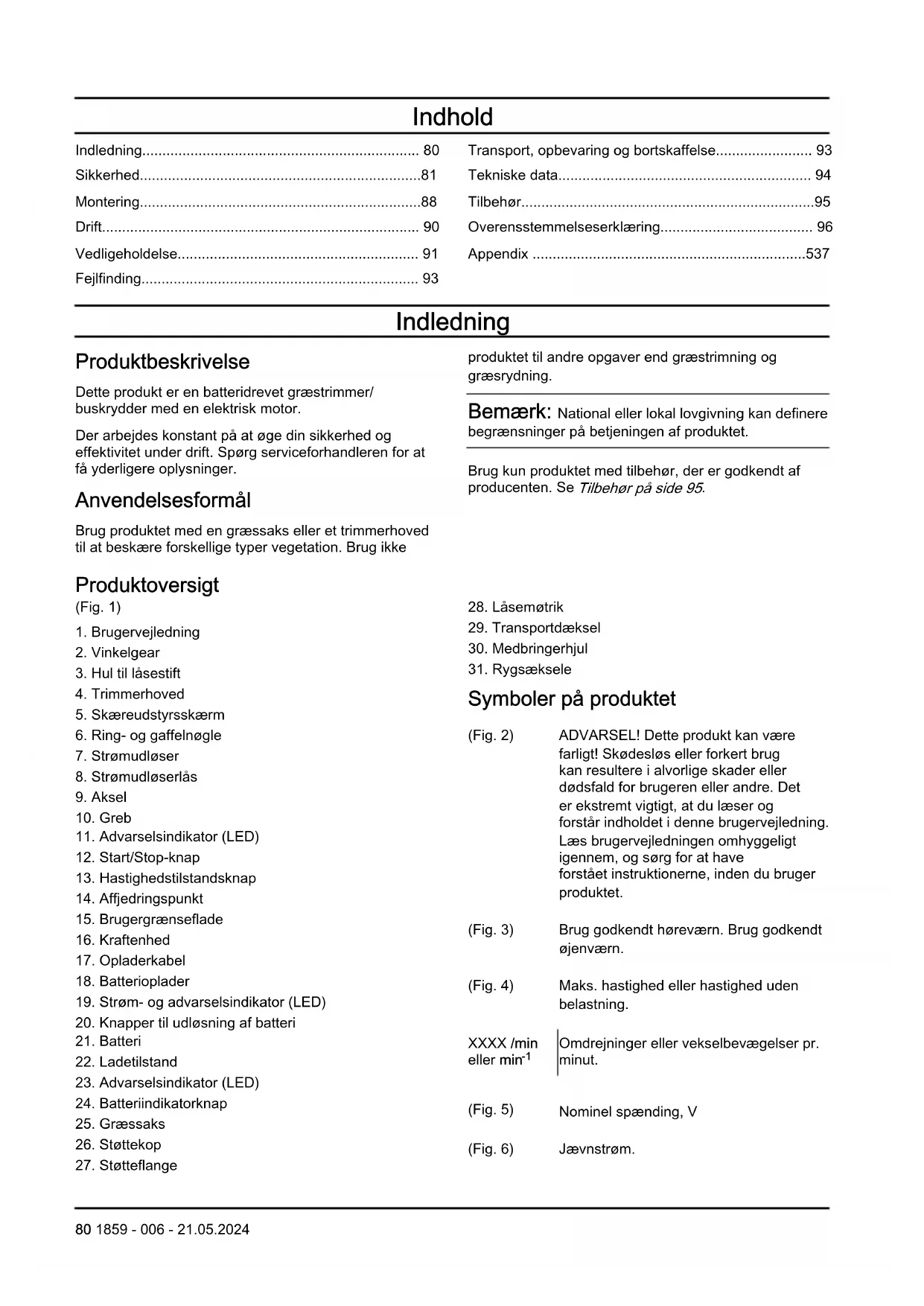

BRUGSANVISNING 325iR HUSQVARNA

Dette produkt er en batteridrevet græstrimmer/buskrydder med en elektrisk motor.

Der arbejdes konstant på at øge din sikkerhed og effektivitet under drift. Spørg serviceforhandleren for at få yderligere oplysninger.

Anvendelsesformål

Brug produktet med en græssaks eller et trimmerhoved til at beskære forskellige typer vegetation. Brug ikke

Produktoversigt

(Fig. 1)

1. Brugervejledning
2. Vinkelgear
3. Hul til låsestift
4. Trimmerhoved
5. Skæreudstyrsskærm
6. Ring- og gaffelnøgle
7. Strømudløser
8. Strømudløserlås
9. Aksel
10. Greb
11. Advarselsindikator (LED)
12. Start/Stop-knap
13. Hastighedstilstandsknap
14. Affjedringspunkt
15. Brugergrænseflade
16. Kraftenhed
17. Opladerkabel
18. Batterioplader
19. Batteri
20. Ladetilstand
21. Advarselsindikator (LED)
22. Batteriindikatorknap
23. Græssaks
24. Støttekop

25. Støtteflange

26. Strøm- og advarselsindikator (LED)

27. Knapper til udløsning af batteri

produktet til andre opgaver end græstrimning og græsrydning.

Bemærk: National eller lokal lovgivning kan definere begrænsninger på betjeningen af produktet.

Brug kun produktet med tilbehør, der er godkendt af producenten. Se Tilbehør på side 95.

1. Låsemøtrik
2. Transportdæksel
3. Medbringerhjul
4. Rygsæksele

(Fig. 2) ADVARSEL! Dette produkt kan være farligt! Skødesløs eller forkert brug kan resultere i alvorlige skader eller dødsfald for brugeren eller andre. Det er ekstremt vigtigt, at du læser og forstår indholdet i denne brugervejledning. Læs brugervejledningen omhyggeligt igennem, og sørg for at have forstået instruktionerne, inden du bruger produktet.
(Fig. 3) Brug godkendt høreværn. Brug godkendt øjenværn.
(Fig. 4) Maks. hastighed eller hastighed uden belastning.
XXXX /min eller min ^-1 Omdrejninger eller vekselbevægelser pr. minut.
(Fig. 5) Nominel spænding, V
(Fig. 6) Jævnstrøm.

(Fig. 7) Produktet er i overensstemmelse med gældende EF-direktiver.

(Fig. 8) Dette produkt er i overensstemmelse med gældende UK-bestemmelser.

(Fig. 9) Brug godkendte beskyttelseshandsker.

(Fig. 10) Brug altid kraftige, skridsikre støvler.

(Fig. 12) Symbolerne på produktet og emballagen betyder, at produktet ikke må behandles som almindeligt husholdningsaffald. Dette produkt skal bortskaffes på et godkendt opsamlingssted.

(Fig. 13) Udstyret kan kaste genstande af sted med voldsom kraft, og disse genstande kan slå tilbage. Dette kan medføre alvorlige øjenskader, hvis du ikke anvender det anbefalede beskyttelsesudstyr.

(Fig. 15) Produktet er beskyttet mod vandstænk.

(Fig. 16) Hold alle dele af kroppen på sikker afstand af varme overflader.

(Fig. 17) Mærkat vedrørende emission af støj til omgivelserne i henhold til direktiver og regulativer i EU og Storbritannien

og New South Wales' lovgivning om "Beskyttelse af miljøet (støjbegrænsning) forordning 2017". Produktets garanterede lydeffektniveau er angivet i Tekniske data på side 94.

yyyyMMddxxxx

(Fig. 18)

Typeskiltet viser serienummeret. yyyy er produktionsåret, ww er produktions-ugen, og xxxx er det fortløbende nummer.

Føreren skal sørge for, at ingen personer eller dyr kommer nærmere end 15 meter. Når flere førere arbejder på det samme sted, skal sikkerhedsafstanden være mindst 15 meter.

Bemærk: Andre symboler/mærkater på produktet henviser til certificeringskrav i andre handelsområder.

Skader på produktet

Vi er ikke ansvarlige for skader på vores produkt, hvis:

- produktet er forkert repareret.

- produktet er repareret med dele, der ikke er fra producenten eller ikke er godkendt af producenten

- produktet har tilbehør, der ikke er fra producenten eller ikke er godkendt af producenten.

- produktet ikke er repareret på et godkendt servicecenter eller af en godkendt myndighed.

Sikkerhed

Sikkerhedsdefinitioner

Advarsler, forholdsregler og bemærkninger bruges til at pege på særligt vigtige dele af brugsanvisningen.

ADVARSEL: Bruges, hvis føreren udsætter sig selv eller omkringstående personer for risiko for personskade eller dødsfald ved tilsidesættelse af instruktionerne i brugsanvisningen.

BEMÆRK: Bruges, hvis der er risiko for skader på produktet, andre materialer eller det omgivende område ved tilsidesættelse af instruktionerne i brugsanvisningen.

Bemærk: Bruges til at give yderligere oplysninger, der er nødvendige i en given situation.

Generelle sikkerhedsanvisninger for maskinen

ADVARSEL: Læs alle sikkerhedsanvisninger, instruktioner, illustrationer og specifikationer, der følger med denne maskine. Hvis du ignorerer de nedenfor anførte instruktioner, kan det medføre elektrisk stød, brand og/eller alvorlige skader.

- Opbevar alle advarsler og instruktioner til senere brug. Det i sikkerhedsanvisningerne brugte udtryk "maskine" henviser til eldrevet værktøj (med ledning) og til elværktøj med batteri (trådløst).

Sikkerhed i arbejdsområdet

- Hold arbejdsområdet rent og godt oplyst. Rodede eller mørke områder er en invitation til ulykker.

• Betjen ikke maskiner i eksplosive atmosfærer, f.eks. i nærheden af brændbare væsker, gasser eller støv.Maskiner danner gnister, som kan antænde støv eller dampe.
• Hold børn og andre personer borte under brugen af en maskine. Distraktion kan få dig til at miste styringen.

Elektrisk sikkerhed

• Maskinens stik skal passe ind i stikdåsen. Man må aldrig ændre på stikket. Undlad at bruge adaptere sammen med jordforbundne maskiner. Uændrede stik og passende stikkontakter reducerer risikoen for elektrisk stød.
• Undgå kropskontakt med jordede genstande som f.eks. rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop har forbindelse til jord.
• Udsæt ikke maskiner for regn eller våde omgivelser. At der trænger vand ind i en maskine, øger risikoen for et elektrisk stød.
• Behandl kablet forsigtigt. Benyt aldrig ledningen til at bære eller trække maskinen eller til at trække stikket ud. Hold kablet væk fra varme, olie, skarpe kanter eller bevægelige dele. Beskadigede eller filtrede kabler forøger risikoen for elektrisk stød.
• Hvis du arbejder med en maskine udendørs, bør du kun bruge forlængerledninger, som også er beregnet til udendørs brug. Brug af et kabel, der er egnet til udendørs brug, reducerer risikoen for elektrisk stød.
• Hvis det ikke kan undgås at arbejde med en maskine under fugtige forhold, skal der benyttes en elforsyning, som er beskyttet med en fejlstrømsafbryder (RCD). Brug af et kabel med fejlstrømsafbryder nedsætter risikoen for elektrisk stød.

Personlig sikkerhed

- Vær opmærksom, hold øje med, hvad du foretager dig, og brug sund fornuft, når du betjener en maskine. Undlad at bruge en maskine, når du er træt eller påvirket af narko, alkohol eller medicin. Et øjebliks uopmærksomhed under brugen af en maskine kan føre til alvorlige personskader.

- Bær personligt beskyttelsesudstyr. Brug altid beskyttelsesbriller. Beskyttelsesudstyr som støvmaske, skridsikre sikkerhedssko, beskyttelseshjelm eller høreværn, som benyttes til de relevante formål vil nedsætte risikoen for personskade.

- Sørg for at forhindre uønsket start af værktøjet. Sørg for, at kontakten er i frakoblet position, før du slutter produktet til strømkilden og/eller batterienheden, samt når du tager eller bærer værktøjet. Hvis du har fingeren på kontakten, når du bærer maskiner eller sætter stikket i stikdåsen, mens maskinerne er tændt, kan dette føre til ulykker.

- Fjern justeringsværktøjer eller skruenøgler, før du tænder for maskinen. Et værktøj eller en nøgle, der

sidder i en roterende del af maskinen, kan medføre personskader.

• Stræk dig ikke for langt. Sørg for altid at have godt fodfæste og god balance. Derved kan du bedre kontrollere maskinen i uventede situationer.
• Bær det korrekte tøj. Undgå at bære løstsiddende tøj eller smykker. Hold hår og tøj væk fra bevægelige dele. Løst tøj, smykker eller langt hår kan blive fanget af bevægelige dele.
• Hvis der forefindes udstyr til støvudsugning og -opsamling, skal du sikre, at det er tilsluttet, og at det bruges korrekt. Brug af støvopsamling kan nedbringe støvrelaterede farer.
• Lad ikke erfaringen fra tidligere brug af værktøjer gøre dig uopmærksom, så du ignorerer sikkerhedsprincipperne for værktøj. En uforsigtig handling kan give alvorlige skader på en brøkdel af et sekund.

Maskinens brug og behandling

• Undlad at tvinge maskinen. Brug den maskine, der er beregnet til dit arbejde. Med den passende maskine arbejder du bedre og mere sikkert ved den norm, som den er konstrueret til.
• Undlad at bruge en maskine, hvis kontakt er i stykker. En maskine, der ikke længere kan tændes eller slukkes, er farlig og skal repareres.
• Tag stikket ud af stikkontakten og/eller fjern batterienheden, hvis den kan tages ud, fra maskinen, før du foretager justeringer, skifter tilbehør eller sætter dem til opbevaring. Denne sikkerhedsregel forhindrer, at maskinen tændes ved en fejl.
• Opbevar maskiner, der ikke bruges, udenfor børns rækkevidde. Lad ikke personer, som ikke er fortrolige med maskinerne eller ikke har læst disse anvisninger, bruge maskinerne. Maskiner er farlige, hvis de bruges af uerfarne personer.
• Vedligehold maskiner og tilbehør. Kontrollér, om bevægelige dele sidder forkert eller binder, om dele er ødelagt, og om der foreligger nogen anden tilstand, som kan påvirke maskinens funktion. Få de skadede maskiner repareret, før apparatet bruges. Årsagen til mange ulykker er dårligt vedligeholdte maskiner.
• Hold skæreprodukter skarpe og rene. Korrekt vedligeholdte skæreprodukter med skarpe klinger er mindre tilbøjelige til at binde og er lettere at styre.
• Benyt maskinen, tilbehøret, værktøjsbits osv. i overensstemmelse med disse instruktioner, og tag højde for arbejdsforholdene og det arbejde, der skal udføres. At bruge maskinen til andet, end hvad den er beregnet til, kan medføre farlige situationer.
• Hold håndtag og gribeflader tørre, rene og frie for olie og fedt. Glatte håndtag og gribeflader muliggør ikke sikker håndtering og kontrol af værktøjet i uventede situationer.

Brug og pleje af batteriredskaber

• Genoplad kun med den oplader, som producenten foreskriver. En oplader, der egner sig til en bestemt type batteripakke, kan medføre risiko for brand, hvis den benyttes sammen med en anden batteripakke.
• Brug kun maskiner med specifikt angivne batteripakker. Brug af andre batterienheder medfører risiko for skader og brand.
• Når batteripakken ikke anvendes, skal du holde den væk fra andre metalgenstande, såsom papir, clips, mønter, nøgler, søm, skruer eller andre små metalgenstande, der kan kortslutte polerne. Kortslutning af batteripolerne kan forårsage forbrændinger eller brand.
• Under ugunstige forhold kan der sprøjte væske ud fra batteriet, undgå kontakt. Hvis væsken alligevel berøres, skal der skylles med vand. Hvis du får væske i øjnene, skal du søge læge. Væske, der siver ud fra batteriet, kan medføre irritation eller forbrænding.
• Brug ikke en batteripakke eller et værktøj, som er beskadiget eller modificeret. Beskadigede eller modificerede batterier kan opføre sig uforudsigeligt og medføre brand, eksplosion eller risiko for personskade.
• Udsæt ikke en batteripakke eller værktøj for brand eller høje temperaturer. Udsættelse for brand eller temperatur over 130 °C / 265 °F kan forårsage eksplosion.
• Følg alle opladningsinstruktioner, og oplad ikke batteripakken eller værktøjet uden for det temperaturområde, der er angivet i instruktionerne. Forkert opladning eller opladning ved temperaturer uden for det specificerede område kan beskadige batteriet og øge risikoen for brand.

Service

• Lad kun kvalificeret fagpersonale reparere din maskine og kun med originale reservedele. Dermed sikrer du dig, at maskinens sikkerhed bevares.
• Der må aldrig udføres service på beskadigede batteripakker. Service på batteripakker bør kun udføres af producenten eller autoriserede serviceudbydere.

Sikkerhedsadvarsler vedrørende græstrimmer, buskrydder og rydningssav

• Brug ikke maskinen i dårligt vejr, specielt hvis der er risiko for lynnedslag. Dette mindsker risikoen for at blive ramt af lynnedslag.
• Undersøg grundigt det område, hvor maskinen skal bruges, for at se, om der er dyr. Vilde dyr kan komme til skade af maskinen under betjening.

• Undersøg grundigt det område, hvor maskinen skal bruges, og fjern alle sten, pinde, kabler, knogler og andre uvedkommende genstande. Udkastede genstande kan forårsage alvorlige personskader.

• Før maskinen tages i brug, skal du altid visuelt kontrollere, at klipperen eller kniven og klipperen eller knivenheden ikke er beskadigede. Beskadigede dele øger risikoen for personskade.
  • Overhold instruktionerne for udskiftning af tilbehør. Forkert tilspændte fastgørelsesmøtrikker eller -bolte på kniven kan enten beskadige kniven eller medføre, at den løsner sig.

• Det nominelle omdrejningstal på klipperen skal være mindst lig med den maksimale hastighed på maskinen. Klippere, der kører hurtigere end deres nominelle hastighed, kan gå i stykker.
• Bær øjen-, øre-, hoved- og håndbeskyttelse. Egnet beskyttelsesudstyr vil reducere risikoen for personskader forårsaget af omkringflyvende løsdele og utilsigtet kontakt med tråden eller kniven.
• Brug altid sikkerhedssko, når du betjener maskinen. Betjen ikke maskinen med bare fødder eller iført åbne sandaler. Dette reducerer risikoen for, at fødderne kommer i kontakt med den bevægelige klipper, tråden eller kniven.
• Bær altid lange bukser, når du betjener maskinen. Blotlagt hud øger sandsynligheden for skader fra udslyngede genstande.
• Hold omkringstående væk, mens maskinen betjenes. Udkastede grene og lignende kan medføre alvorlig personskade.
• Brug altid to hænder, når maskinen betjenes. Hvis du holder maskinen med begge hænder, vil det forhindre tab af kontrol.
• Hold kun maskinen i de isolerede grebsoverflader, da tråden eller kniven kan komme i kontakt med skjulte ledninger. Hvis tråden eller knive kommer i kontakt med en strømførende ledning, kan det medføre, at maskinens fritliggende metaldele også bliver strømførende, og at brugeren får elektrisk stød.
• Sørg altid for at have et godt fodfæste, og betjen kun maskinen, når du står på jorden. Glatte eller ustabile overflader kan medføre tab af balance eller kontrol over maskinen.
• Betjen ikke maskinen på meget stejleskråninger. Dette reducerer risikoen for tab af kontrol og for at glide og falde, hvilket kan medføre personskade.
• Når du arbejder på skråninger, skal du altid være sikker på, at du står godt fast. Arbejd altid på tværs af skråninger, aldrig op eller ned, og udvis stor forsigtighed, når du skifter retning. Dette reducerer risikoen for tab af kontrol og for at glide og falde, hvilket kan medføre personskade.
• Hold alle kropsdele væk fra klipperen, tråden eller kniven, når maskinen er i drift. Før du starter maskinen, skal du sørge for, at klipperen, linje eller kniven ikke kommer i kontakt med noget. Et øjebliks uopmærksomhed under betjening af maskinen kan

resultere i alvorlig personskade for dig selv eller andre.

• Betjen ikke maskinen over taljehøjde. Det hjælper med at forhindre utilsigtet kontakt med klipperen eller kniven og giver bedre styring af maskinen i uventede situationer.
• Hvis du klipper en busk eller unge træer, som er under spænding, skal du være opmærksom på kickback. Når spændingen i træfibrene frigives, kan den belastede busk eller træet ramme operatøren og/eller kaste maskinen ud af kontrol.
• Udvis stor forsigtighed ved beskæring af buske og yngre træer. Det slanke materiale kan gribe fat i kniven og blive pisket mod dig eller trække dig ud af balance.
• Bevar kontrollen over maskinen, og rør ikke ved fræsere, tråde eller knive og andre farlige bevægelige dele, mens de stadig er i bevægelse. Dette reducerer risikoen for personskade som følge af bevægelige dele.
• Når du fjerner fastsiddende materiale eller udfører service på maskinen, skal du sørge for, at kontakten er slået fra, og at batteripakken er taget ud. Uventet start af maskinen, mens der fjernes fastsiddende materiale eller udføres vedligeholdelse, kan resultere i alvorlig personskade.
• Transporter maskinen slukket og væk fra kroppen. Korrekt håndtering af maskinen vil reducere risikoen for utilsigtet kontakt med en klipper, tråd eller kniv, der er i bevægelse.
• Ved transport eller opbevaring af maskinen skal dækslet altid monteres på metalknive. Korrekt håndtering af maskinen vil reducere risikoen for utilsigtet kontakt med kniven.
• Brug kun udskiftningsknive, -tråde, -klippehoveder og -knife, som er angivet af producenten. Forkerte reservedele kan medføre risiko for brud og personskade.
• Når du fjerner fastsiddende materiale eller udfører service maskinen, skal du sørge for, at kontakten er slukket, og at batteripakken er fjernet.Uventet start af maskinen under fjernelse af fastsiddende materiale eller service kan medføre alvorlig personskade.

Andre generelle sikkerhedsoplysninger

• Sluk produktet, før du bevæger dig til et andet område. Udtag altid batteriet, når produktet overdrages til en anden person.
• Adskil aldrig produktet, medmindre du har deaktiveret det og fjernet batteriet. Lad ikke apparatet være uden opsyn, når det er tændt.
• Skæreværktøjet stopper ikke straks, efter at produktet er slukket.

• Før brug af produktet og efter stød eller tab, skal maskinen kontrolleres for slitage og skader og om nødvendigt repareres.

• Skulle et eller andet sætte sig fast i klippeudstyret under betjening af produktet, skal du stoppe og deaktivere produktet. Sørg for, at klippeudstyret standser helt. Tag batteriet ud før rengøring, eftersyn eller reparation af produktet og/eller klippeudstyret.

• Kontrollér produktet inden brug. Se Sikkerhedsanordninger på produktet på side 86 og Vedligeholdelse på side 91. Brug ikke et defekt produkt. Gennemfør sikkerhedskontrol, vedligeholdelse og service som beskrevet i denne brugsanvisning.
• Defekt klippeudstyr kan øge risikoen for ulykker.
• Kontrollér gearet for snavs og revnedannelse. Rengør gearet for græs og løv med en børste. Handsker skal benyttes, når det er nødvendigt.
• Sørg altid for, at ventilationsåbninger holdes fri for snavs.
• Kontrollér, at trimmerhovedet er sikkert påsat trimmeren.
• Alle afskærmninger, skærme og greb skal monteres før start.
• Kontrollér produktet, så det er i optimal stand. Kontrollér, at alle møtrikker og bolte er spændt.
• Kontrollér, at trimmerhovedet og trimmerskærmen er intakte og fri for revner. Udskift trimmerhovedet eller trimmerskærmen, hvis de har været udsat for slag eller er revnet. Brug altid den anbefalede skærm for det pågældende klippeudstyr. Se Tilbehør på side 95.
• Dette produkt er et farligt værktøj, hvis du ikke er forsigtig, eller hvis du bruger produktet forkert. Dette produkt kan forårsage alvorlig personskade eller død for brugeren eller andre.
• Denne enhed er ikke til brug for personer (herunder børn) med nedsatte fysiske, følelsesmæssige eller mentale evner eller mangel på erfaring og viden, medmindre de er under opsyn eller modtaget træning i brugen af enheden af en person, der er ansvarlig for deres sikkerhed. Børn skal være under opsyn for at sikre, at de ikke leger med enheden.
• Tillad aldrig børn at anvende eller være i nærheden af maskinen. Da maskinen er nemt at starte, kan børn muligvis starte den, hvis de ikke holdes under opsyn. Dette kan indebære risiko for alvorlige personskader. Tag derfor batteriet ud, når maskinen ikke er under opsyn.
• Lad ikke børn eller personer, som ikke er trænet i brugen af produktet og/eller batteriet, bruge eller udføre service på den/det.
• Opbevar udstyret et sted, der kan aflåses, så det er utilgængeligt for børn og uvedkommende.
• Hold altid hænder og fødder væk fra beskæringsområdet, særligt når motoren tændes.
• Når produktet slukkes, skal du sørge for at holde hænder og fødder væk fra klippeudstyret, indtil det er standset helt.
• Fjern ikke afskåret materiale, og lad ikke andre personer fjerne afskåret materiale, mens produktet

er tændt, eller klippeudstyret roterer, da det kan resultere i alvorlig skade.

- Vær opmærksom på, at du som bruger af udstyret er ansvarlig for, at andre personer og deres ejendom ikke udsættes for uheld eller faremomenter.

- Produktets oprindelige udformning må under ingen omstændigheder ændres uden producentens samtykke. Brug altid originalt tilbehør. Ikke-autoriserede ændringer og/eller ikke-godkendt tilbehør kan medføre alvorlige skader eller døden for brugeren eller andre. Din garanti dækker ikke skader eller ansvar som følge af anvendelse af ikke-godkendt tilbehør eller reservedele.

- Det eneste tilbehør, du må anvende med dette produkt, er det klippeudstyr, der anbefales i kapitlet Tilbehør. Se Tilbehør på side 95.

- Brug aldrig et produkt, der er blevet ændret, så det ikke længere svarer til originalmodellen

- Brug aldrig et produkt, som er behæftet med fejl. Følg instruktionerne for sikkerhedskontrol, vedligeholdelse og service i denne brugervejledning. Visse vedligeholdelses- og serviceforanstaltninger må kun udføres af erfarne og kvalificerede specialister. Se anvisningerne under overskriften Vedligeholdelse.

- Arbejde i dårligt vejr er trættende og øger ofte risici for skader. På grund af den øgede risiko anbefales det ikke at bruge maskinen i meget dårligt vejr, f.eks. tæt tåge, kraftig regn, hård vind, kraftig kulde, risiko for lynnedslag osv.

- Arbejd aldrig på en stige, stol, palle eller fra et andet højt sted, som ikke er helt stabilt.

- Opbevar inaktive apparater indendørs - Når apparaterne ikke er i brug, bør de opbevares indendørs

- Det er ikke muligt at tage højde for alle de situationer, du kan tænkes at komme ud for. Udvis derfor altid forsigtighed, og brug din sunde fornuft. Undgå situationer, som du ikke synes, du er tilstrækkeligt kvalificeret til. Hvis du stadig føler dig usikker med hensyn til fremgangsmåden, efter at du har læst disse anvisninger, skal du kontakte en ekspert, før du fortsætter.

- Sørg for, at ingen mennesker eller dyr kommer nærmere end 15 meter under arbejdet. Hvis flere brugere arbejder i det samme område, skal sikkerhedsafstanden være mindst 15 meter. Dette kan indebære risiko for alvorlige personskader. Stands øjeblikkeligt produktet, hvis nogen nærmer sig. Sving aldrig rundt med produktet uden først at kontrollere bagud, at der ikke befinder sig nogen i sikkerhedszonen.

- Sørg for, at hverken mennesker, dyr eller andet kan ikke påvirke din kontrol af produktet eller, at de ikke kan komme i kontakt med klippeudstyret eller løse genstande, som slynges væk af klippeudstyret. Brug aldrig produktet uden mulighed for at kunne tilkalde hjælp i tilfælde af en ulykke.

- Sørg for, at du kan bevæge dig og stå sikkert. Kig efter eventuelle forhindringer ved en uventet retræte

(rødder, sten, grene, huller, grøfter osv.). Vær meget forsigtig ved arbejde i skrånende terræn.

• Gå. Løb aldrig.
- Kontrollér arbejdsområdet. Fjern alle løse genstande som for eksempel sten, knust glas, søm, ståltråd, snor og lignende, som kan slynges ud eller sno sig ind i klingen eller klingeskærmen.
- Pas på grenstumper, som kan slynges væk, når du beskærer. Skær ikke for nær ved jorden, hvor sten eller andre løse genstande kan blive slynget op.
- Sørg for, at tøj eller kropsdele ikke kan komme i kontakt med klippeudstyret, mens produktet er aktiveret. Hold produktet under hoftehøjde.
- Pas på udslyngede genstande. Godkendt øjenværnskal altid anvendes. Læn dig aldrig ind overklippeudstyrsskærmen. Sten, skidt m.m. kan bliveslynget op i øjnene og forårsage blindhed elleralvorlige skader.
- Vær altid opmærksom på advarselssignaler eller tilråb, när høreværnet bruges. Tag altid høreværnet af, så snart produktet er standset.
- Hvis uønskede vibrationer forekommer, bank let en ny tråd ud for at få den korrekte længde til at stoppe vibrationerne.
- Hvis produktet begynder at vibrere unormalt, skal du standse produktet og fjerne batteriet.
- Overeksponering af vibrationer kan føre til kredsløbsforstyrrelser og skader på nervesystemet hos personer med kredsløbsforstyrrelser. Tal med din læge, hvis du får symptomer på overeksponering af vibrationer. Eksempler på sådanne symptomer er følelsesløshed, manglende følesans, kildren, stikken, smerte, manglende eller reduceret styrke i forhold til normalt, forandringer i hudens farve eller i dens overflade. Disse symptomer opstår almindeligvis i fingre, hænder og håndled.
- Hold altid fast om produktet med begge hænder. Hold produktet på højre side af kroppen.

- Kickback er en pludselig sidelæns, fremadgående eller bagudgående bevægelse af maskinen, som kan forekomme, når klingen sætter sig fast eller griber fast i en genstand som f.eks. små buske eller en træstub. Det kan være så voldsomt, at maskinen og/eller operatøren bliver slynget i en vilkårlig retning, så vedkommende mister kontrollen over maskinen. Kickback og tilhørende farer kan undgås ved at tage de korrekte forholdsregler som angivet nedenfor.

- Oprethold et fast greb med begge hænder på maskinen, og placer armene, så du kan modstå kickback. Placer din krop på venstre side af maskinen. Kickback kan øge risikoen for personskade, hvis maskinen uventet bevæger sig. Kræfterne, der udløses af kickback, kan kontrolleres af operatøren, hvis de relevante forholdsregler træffes.

- Hvis kniven binder, eller hvis en skæring af en eller anden grund afbrydes, skal maskinen slukkes

og holdes stille i materialet, indtil kniven standser helt. Mens kniven binder, må du aldrig forsøge at fjerne maskinen fra materialet eller trække maskinen bagud, mens kniven er i bevægelse, da der ellers kan opstå kickback. Undersøg og foretag de nødvendige ændringer for at eliminere årsagen til at kniven binder.

• Brug ikke sløve eller beskadigede knive. Sløve eller beskadigede knive øger risikoen for, at de sætter sig fast eller hænger fast i en genstand, hvilket resulterer i kickback.
• Sørg altid for, at det materiale, der skæres i, er synligt. Risikoen for kickback er større på steder, hvor der ikke er frit udsyn til det materiale, der skæres.
• Hvis du bliver kontaktet af en anden person, mens du betjener maskinen, skal du slukke for maskinen. Der er en øget risiko for personskade på andre personer, der rammes af den bevægelige kniv i tilfælde af kickback.

Personligt beskyttelsesudstyr

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Brug godkendt personligt beskyttelsesudstyr, når du bruger produktet. Personligt beskyttelsesudstyr udelukker ikke fuldstændigt risikoen for personskader, men det mindsker graden af skaderne i tilfælde af, at der skulle ske en ulykke. Lad forhandleren hjælpe dig med at vælge det rigtige udstyr.
• Brug en hjelm, hvis træerne i arbejdsområdet har en højde på mere end 2 meter/6,5 fod.
• Brug godkendt høreværn.
• Brug altid godkendte beskyttelsesbriller, der overholder ANSI Z87.1-standarden i USA eller EN 166 i EU-lande. Brug visir til beskyttelse af ansigtet. Visiret er ikke nok til at beskytte øjnene.
• Brug om nødvendigt beskyttelseshandsker, f.eks. ved montering, eftersyn og rengøring af skæreudstyret.
• Brug beskyttelsessko med stålsnude og skridsikre såler.
• Brug beklædning, der er lavet af et stærkt materiale. Brug altid kraftige lange bukser og lange ærmer. Brug ikke løstsiddende tøj, som kan sætte sig fast i buske og grene. Brug ikke smykker, korte bukser eller sandaler. Du må ikke gå med bare fødder. Sæt håret op i en sikker højde, dvs. over skulderen. (Fig. 20)
• Hav førstehjælpsudstyr i nærheden.

(Fig. 19)

(Fig. 21)

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

I dette afsnit forklares mere om produktets sikkerhedsfunktioner og deres formål, samt hvordan kontrol og vedligeholdelse skal udføres for at sikre, at de fungerer. Se anvisningerne under afsnittet Produktoversigt på side 80for at finde ud af, hvor disse dele er placeret på dit produkt.

Produktets levetid kan forkortes og risikoen for ulykker kan øges, hvis vedligeholdelsen ikke udføres korrekt, og hvis service og/eller reparation ikke udføres fagligt korrekt. Kontakt det nærmeste serviceværksted for at få yderligere oplysninger.

ADVARSEL: Brug aldrig et produkt med beskadiget sikkerhedsudstyr. Produktets sikkerhedsudstyr skal kontrolleres og vedligeholdes som beskrevet i dette afsnit. Klarer produktet ikke alle kontrollerne, skal du kontakte et serviceværksted for at få den repareret.

BEMÆRK: Al service og reparation af maskinen kræver specialuddannelse. Dette gælder især maskinens sikkerhedsudstyr. Hvis maskinen ikke klarer nogen af de nedennævnte kontroller, skal du kontakte dit serviceværksted. Ved at købe nogle af vores produkter kan du være sikker på at få en faglig korrekt reparation og service. Hvis maskinen er købt et sted, som ikke er en af vores serviceydende forhandlere, skal du spørge dem efter det nærmeste serviceværksted.

Sådan kontrolleres brugergrænsefladen

1. Tryk og hold nede på start/stopknappen (A).
   a) Produktet er tændt, når displayet (B) bliver tændt. (Fig. 22)
   b) Produktet er slukket, när displayet bliver slukket.

2. Hvis advarselsindikatoren bliver tændt eller blinker, se Fejlfinding på side 93.

Sådan kontrolleres låsen på strømudløseren

Låsen på strømudløseren forhindrer utilsigtet aktivering. Når du trykker strømudløserläsen fremad (A) og derefter trykker strømudløserläsen mod håndtaget (B), slippes strømudløseren (C). Når grebet om håndtaget slippes, flyttes både strømudløseren og låsen på strømudløseren tilbage i deres udgangspositioner. Denne bevægelse udløses af uafhængige fjedre. (Fig. 23)

1. Kontrollér, at strømudløseren er låst, när låsen er i udgangsstillingen. (Fig. 24)
2. Tryk på strømudløseren, og se efter, om den vender tilbage til sin oprindelige position, når du slipper den. (Fig. 25)
3. Kontrollér, at strømudløseren og låsen bevæger sig frit, og at returfjederen fungerer korrekt. (Fig. 26)
4. Start produktet, se Sådan startes produktet på side 90.
5. Kør med fuld hastighed.
6. Slip strømudløseren, og sørg for, at skæreudstyret standser helt.

Lynudløsningsmekanisme på sele

ADVARSEL: Brug ikke en sele med en lynudløsningsmekanisme, der ikke fungerer korrekt. Sørg for, at selens lynudløsningsmekanisme fungerer korrekt, när du justerer produktet.

- Selens lynudløsningsmekanisme sidder foran på produktet.

(Fig. 27)

- Selestropperne skal altid forblive i den korrekte stilling.

- I nødstilfælde medvirker selens lynudløsningsmekanisme til at frigive produktet sikkert.

Sådan kontrolleres skæreudstyrsskærmen

ADVARSEL: Brug ikke skæreudstyret uden en godkendt og korrekt monteret skæreudstyrsskærm. Brug altid den anbefalede beskyttelse til det skæreudstyr, du bruger, se Tilbehør på side 95. Hvis der monteres forkert eller defekt beskyttelse, kan det forårsage alvorlige personskader.

Skæreudstyrsskærmen standser genstande, som udkastes i retning af brugeren. Den forhindrer også skader, som kunne opstå, hvis du berører skæreudstyret.

1. Stands produktet, og fjern batteriet.
2. Se efter skader, f.eks. revner. (Fig. 28)
3. Udskift skæreudstyrsskærmen, hvis den er beskadiget.

Sådan fastgøres og fjernes läsemøtrikken

ADVARSEL: Stands produktet, og fjern batteriet, bær beskyttelseshandsker og vær forsigtig omkring skæreudstyrets skarpe kanter.

En läsemøtrik bruges til at fastgøre visse typer skæreudstyr. Låsemøtrikken har venstregevind. (Fig. 29)

• Spænd møtrikken mod skæreudstyrets rotationsretning ved fastgørelse.
• Løsn møtrikken i skæreudstyrets rotationsretning ved afmontering.
• Brug en topnøgle med langt skaft til at løsne og spænde låsemøtrikken. Pilen på billedet viser det område, hvor du skal betjene topnøglen.

Bemærk: Sørg for, at du ikke kan dreje läsemøtrikken med hånden. Udskift møtrikken, hvis nylonbelægningen ikke har en modstand på mindst 1,5 Nm. Møtrikken bør udskiftes, när den har været skruet på ca. 10 gange.

Skæreudstyr

ADVARSEL: Fjern batteriet, og kontrollér, at skæreudstyret standser helt, inden du foretager arbejde på skæreudstyret.

ADVARSEL: Brug det korrekte skæreudstyr. Brug kun skæreudstyr sammen med de skærme, som vi anbefaler, se Tilbehør på side 95. Sørg for, at skæreudstyret er skærpet korrekt. Et skæreudstyr, der ikke er skærpet korrekt, øger risikoen for kickback.

ADVARSEL: Knivens friløb kan forårsage personskade, når den fortsætter med at rotere, efter at kontakten er sluppet. Det er vigtigt at opretholde ordentlig kontrol med produktet, indtil kniven er holdt helt op med at rotere.

(Fig. 30)

Bær beskyttelseshandsker ved håndtering af skæreudstyret.

• Brug saksene og græsknivene til at klippe groft græs.
• Brug trimmerhovedet til at trimme græs.
• Kontrollér skæreudstyret for skader og revner. Udskift beskadiget skæreudstyr.

Trimmerhoved

• Brug altid det korrekte trimmerhoved og skæreudstyr samt den anbefalede trimmertråd. Se Tilbehør på side 95 og de samlede instruktioner bagest i manualen.
• Sørg for, at klingen på trimmerskærmen ikke er beskadiget.

- Sørg for, at trimmertråden rulles hårdt og jævnt på tromlen for at forhindre usædvanlige vibrationer fra produktet. Forskellige trådlængder kan resultere i unødvendige vibrationer. Bank let på trimmerhovedet for at sikre den korrekte trådlængde.

For at opnå en længere levetid for tråden kan den lægges i vand i 2 dage eller mere, før den samles. Dette vil gøre tråden mere modstandsdygtig.

Græssaks

• Brug knive, som er korrekt filet. En forkert filet eller beskadiget kniv øger risikoen for personskade.
• Kniven files og indstilles korrekt ved at følge de anvisninger, som kniven leveres sammen med.

Sikkerhedsinstruktioner til montering

ADVARSEL: Læs, forstå og overhold disse instruktioner nøje før brug af produktet.

• Fjern batteriet fra produktet, før du samler produktet.
• Brug godkendte beskyttelseshandsker.
• Ved brug af en græssaks skal du sikre, at den korrekte klingeskærm og selen er monteret på produktet.
• En beskadiget eller forkert skærm kan forårsage personskade. Brug ikke skæreudstyr, hvor der ikke er monteret godkendt skærm.
• Medbringerhjulet og støtteflangen skal indkobles korrekt i skæreudstyrets midterste hul. Skæreudstyr, som er forkert monteret, kan forårsage personskade eller dødsfald.
• For at betjene produktet sikkert og forhindre personskade hos brugeren og andre personer skal produktet altid være korrekt fastgjort til ledningsnettet.

Sikkerhedsinstruktioner for vedligeholdelse

ADVARSEL: Læs følgende advarselsinstruktioner, inden du udfører vedligeholdelse på produktet.

• Fjern batteriet, inden du udfører vedligeholdelse, anden kontrol eller samler produktet.
• Brugeren må kun udføre den form for vedligeholdelses- og servicearbejde, der beskrives i denne brugervejledning. Kontakt en servicetekniker i forbindelse med større vedligeholdelses- og serviceopgaver.
• Batteriet eller batteriopladeren må aldrig rengøres med vand. Stærke opløsningsmidler kan beskadige plasten.
• Hvis du ikke udfører vedligeholdelse, reduceres levetiden for produktet og risikoen for ulykker øges.
• Der kræves særlig uddannelse til al service og reparation, især for sikkerhedsanordninger på produktet. Hvis ikke alle kontroller i denne brugsanvisning er godkendt, efter du har udført vedligeholdelse, skal du kontakte din servicetekniker. Vi garanterer, at der er professionelle reparationer og vedligeholdelse til rådighed for dit produkt.
• Hold klingens skæretænder i god stand og med korrekt skærpning. Følg vore anbefalinger. Se også instruktionerne på klingeemballagen.
• Brug altid kun originale reservedele.
• Anvend altid kraftige handsker ved reparation af skæreudstyret. Klingerne er meget skarpe og kan forårsage skader.

Montering

Sådan samles styret

1. Fjern skruen bag gashåndtaget. (Fig. 31)
2. Flyt gashåndtaget til højre side af styret.
3. Anbring hullet bag gashåndtaget ud for hullet i styret.
4. Lad skruen gå gennem hullerne. Spænd skruen.
5. Fastgør styret mellem pilene på skaftet. Spænd skruen. (Fig. 32)

Sådan sættes styret i transportposition

1. Løsn grebet.
2. Drej styret, indtil det er parallelt med akslen. (Fig. 33)
3. Drej styret rundt om akslen, indtil styrklemmen läses i transportpositionen. (Fig. 34)
4. Spænd grebet.

Sådan monteres skæreudstyret

Skæreudstyret omfatter en form for skæreudstyr og en skæreudstyrsskærm.

ADVARSEL: Brug altid den skæreudstyrsskærm, der anbefales til skæreudstyret. Se Tilbehør på side 95.

ADVARSEL: Forkert monteret skæreudstyr kan medføre personskade eller død.

Klippeudstyr og skærme

Produktet bruger den samme skæreudstyrsskærm til græssaksen og trimmerhovedet.

- Skæreudstyrsskærm til skæreudstyr og græssaks.

(Fig. 35)

- Skæreudstyrsskærm til skæreudstyr og trimmerhoved.

(Fig. 36)

Sådan samles trimmerhovedet, skærmen til skæreudstyret og græssaksen

Sådan monteres trimmerhovedet T35

1. Monter medbringerhjulet (B) på den udgående aksel.
2. Drej den udgående aksel rundt for at afstemme et af hullerne i medbringerhjulet med det tilsvarende hul i gearhuset.
3. Sæt låsepinden (C) ind i hullet, så akslen låses.
4. Drej trimmerhovedet (H) mod uret for at montere det. (Fig. 37)

Sådan afmonteres trimmerhovedet T35

1. Sæt låsepinden (C) ind i hullet, så akslen låses.
2. Drej trimmerhovedet (H) med uret for at afmontere det.
3. Afmonter medbringerhjulet (B) fra den udgående aksel. (Fig. 37)

Sådan fastgøres skæreudstyrsskærmen til skæreudstyret

1. Fastgør skæreudstyrsskærmen (A) til krogen på pladeholderen (B). (Fig. 38)
2. Installer skæreudstyrsskærmen rundt om akslen, og spænd den med bolten (C).

Sådan fjernes skæreudstyrsskærmen

- Løsn bolten (C), og fjern skæreudstyrsskærmen (A) fra akslen. (Fig. 39)

Sådan monteres græsklingen

1. Placer produktets gear på en plan overflade for at sikre, at klingen er monteret korrekt.

2. Drej den udgående aksel rundt for at afstemme et af hullerne i medbringerhjulet (B) med det tilsvarende hul i gearhuset.

3. Sæt låsepinden (C) ind i hullet, så akslen låses.

4. Sæt græsklingen (D), støttekoppen (E) og støtteflange (F) på den udgående aksel. (Fig. 40)

5. Sørg for, at medbringerhjulet og støtteflangen indkobles korrekt i hullet i midten af græsklingen. (Fig. 30)

6. Påsæt møtrikken (G).

7. Spænd møtrikken med topnøglen. Hold fast i topnøglens skaft i nærheden af klingeskærmen. Spænd i den modsatte retning af skæreudstyrets rotationsretning. Spænd til et tilspændingsmoment på 35-50 Nm. (Fig. 41)

Sådan afmonteres græsklingen

1. Placer produktets gear på en plan overflade for at sikre, at klingen afmonteres korrekt.
2. Sæt låsepinden (C) ind i hullet i akslen, så akslen låses.
3. Afmonter møtrikken (G).
4. Afmonter støtteflangen (F), støttekoppen (E) og græsklingen (D) fra udgangsakslen. (Fig. 40)

Sådan justeres selen

ADVARSEL: Fastgør altid produktet korrekt til selen. Hvis ikke, kan du ikke styre produktet sikkert, hvilket kan forårsage skade på dig selv eller andre. Brug ikke en sele med beskadiget snapudløsning.

ADVARSEL: Brug selens snapudløsningsfunktion, hvis du skal hurtigt fri fra produktet og selen i en nødsituation.

1. Tag selen på.
2. Juster selen for at opnå den bedste arbejdsstilling.
3. Juster sidestropperne, indtil vægten er ligeligt fordelt hen over skuldrene. (Fig. 42)
4. Juster selen, indtil skæreudstyret løber parallelt med jorden. (Fig. 43)
5. Hvis arbejdsopgaven går ud på at klippe græs, så skal man lade skæreudstyret hvile let mod underlaget. Juster affjedringspunktet, så produktet er korrekt afbalanceret.

Drift

Indledning

ADVARSEL: Læs og forstå kapitlet om sikkerhed, før du bruger produktet.

Sådan tilsluttes batteriet til produktet

ADVARSEL: Brug kun originale Husqvarna batterier med produktet.

1. Kontroller, at batteriet er fuldt opladt.
2. Skub batteriet ind i batteriholderen på produktet. Batteriet låses på plads, när du hører et klik. (Fig. 44)

BEMAERK: Hvis batteriet ikke bevæger sig let ind i batteriholderen, er batteriet ikke monteret korrekt. Det kan forårsage skader på produktet.

1. Sørg for, at batteriet er monteret korrekt

Det skal du gøre, inden du betjener produktet

• Undersøg arbejdsområdet for at sikre, at du kender terrænet. Undersøg hældningen på jorden, og om der er forhindringer som f.eks. sten, grene eller grøfter.
• Efterse produktet omhyggeligt.
• Udfør alle sikkerhedseftersyn samt service og vedligeholdelse, som fremgår af denne instruktionsbog.
• Hvis der anvendes en klinge, skal det sikres, at läsemøtrikken er spændt korrekt.
• Sørg for, at alle dæksler og skærmen til klippeudstyret er korrekt fastgjort og ikke er beskadigede. Udskift beskadigede dele.

Arbejdsstilling

• Hold produktet med begge hænder.
• Hold produktet på højre side af kroppen.
• Hold skæreudstyret under taljehøjde.
• Hav altid produktet fastgjort til selen.
• Hold kropsdele væk fra varme flader.
• Hold kropsdele væk fra skæreudstyret.

Sådan fordeles belastningen ligeligt mellem skuldrene

1. Juster sidestroppernes tilspænding, så vægten fordeles ligeligt mellem skuldrene.

2. Juster selen for at opnå den bedste arbejdsstilling. En korrekt tilpasset sele og et korrekt tilpasset produkt gør betjeningen lettere.

1. Tryk på startknappen, og hold den nede, indtil det grønne LED-lys tændes. (Fig. 45)
2. Anvend strømudløseren til at regulere hastigheden.

Sådan begrænses den maksimale hastighed med tilstandsknappen

Dette produkt har en tilstandsknap. Med tilstandsknappen kan operatøren begrænse den maksimale hastighed. Tilstandsknappen har 3 hastighedsniveauer. Et lavere niveau øger produktets driftstid. Brug niveau 1 og 2, hvis arbejdsopgaven ikke kræver fuld hastighed/fuld kraft. Hvis driftsbetingelserne kræver fuld hastighed/fuld effekt, skal du bruge niveau

1. Brug ikke et højere niveau end nødvendigt for driften.

2. Tryk på tilstandsknappen for at angive en grænseværdi for den maksimale hastighed. De hvide LED'er tændes for at angive, at funktionen er aktiv. (Fig. 46)

3. Tryk på tilstandsknappen igen for at vælge det næste hastighedsniveau.

Automatisk slukkefunktion

Dette produkt har en nedlukningsmetode, der deaktiverer produktet, hvis det ikke anvendes.

Sådan ryddes græs med en græsklinge

1. Græsklinger og græsknive må ikke anvendes til træagtige stilke.
2. Til alle former for højt eller kraftigt græs anvendes en græsklinge.
3. Græs mejes ned fra side til side, hvor bevægelsen fra højre mod venstre kaldes rydningsslaget, og bevægelsen fra venstre mod højre kaldes returslaget. Lad klingens venstre side (placeret mellem klokken 8 og 12) udføre skærearbejdet.
4. Hvis klingen vippes lidt mod venstre under græsrydning, samles græsset i en stribe, som gør opsamlingsarbejdet lettere, f.eks. med en rive.
5. Sørg for at arbejde rytmisk. Stå stabilt med fødderne let spredte. Ryk fremad efter returslaget, og stil dig igen stabilt.
6. Lad støttekoppen hvile let mod jorden. Den bruges til at beskytte klingen mod belægning af jord.

7. Nedsæt risikoen for, at materiale vikler sig rundt om klingen ved altid at arbejde med fuld hastighed og undgå tidligere afskåret materiale under returslaget.

8. Stands motoren, løsn selen, og placer maskinen på jorden, inden du opsamler det afskårne materiale.

Græstrimning med trimmerhoved

Sådan trimmes græsset

1. Hold trimmerhovedet lige over jorden, og hold det i vinkel. (Fig. 47) Skub ikke græstrimmerträden ned i græsset.
2. Brug 80 % af fuld hastighed, när du klipper græs när genstande. (Fig. 48)

Sådan skæres græsset

1. Sørg for, at græstrimmertråden er parallel med underlaget, när du skærer. (Fig. 49)
2. Skub ikke trimmerhovedet ned mod jorden. Jorden og produktet kan blive beskadiget.
3. Lad ikke trimmerhovedet røre jorden konstant, da det kan beskadige trimmerhovedet.
4. Brug fuld hastighed, när du flytter produktet fra side til side for at skære græsset. (Fig. 50) Sørg for, at græstrimmertråden er parallelt med jorden.

Sådan fejes græsset

Luftstrømmen fra den roterende trimmerline kan bruges til at fjerne det afskårne græs fra et område.

1. Hold trimmerhovedet og linen parallelt med jorden og over jorden.
2. Kør med fuld hastighed.
3. Flyt trimmerhovedet fra side til side og fej græsset.

ADVARSEL: Rens trimmerhovedets dæksel, hver gang du monterer en ny trimmerline for at undgå uligevægt og vibrationer i håndtagene. Efterse også regelmæssigt andre dele af trimmerhovedet, og rens dem om nødvendigt.

1. Slip strømudløseren eller strømudløserlåsen.
2. Tryk på stopknappen. (Fig. 45)
3. Tryk på udløserknapperne på batteriet, og træk batteriet ud. (Fig. 51)

Vedligeholdelse

Indledning

ADVARSEL: Inden du udfører vedligeholdelsesarbejde, skal du læse og forstå kapitlet om sikkerhed.

Vedligeholdelsesskema

ADVARSEL: Fjern batteriet, før du udfører vedligeholdelse.

Nedenfor vises en oversigt over det vedligeholdelsesarbejde, der skal udføres på produktet.

Vedligeholdelse	Hver dag	Ugentligt	Måned-ligt
Rengør produktets udvendige overflade med en tør klud. Brug ikke vand. X
Kontrollér, at start/stop-knappen fungerer korrekt og ikke er beskadiget. X
Kontrollér, at strømudløseren og strømudløserlåsen fungerer i sikkerhedsmæs-sig henseende.	X
Sørg for, at alle kontrolenheder fungerer og ikke er beskadiget. X
Hold håndtagene tørre, rene og frie for olie og fedt. X
Sørg for, at skæreudstyret ikke er beskadiget. Udskift skæreudstyret, hvis det er beskadiget.	X
Sørg for, at skærmen til skæreudstyret eller kniven er intakt. Udskift skærmen til skæreudstyret eller kniven, hvis de er beskadigede.	X
Sørg for, at skruer og møtrikker er spændt. X
Kontrollér, at udløserknapperne på batteriet fungerer og låser batteriet på plads i produktet.	X
Kontrollér, at batteriopladeren er intakt og fungerer korrekt. X
Sørg for, at batteriet ikke er beskadiget. X
Sørg for, at affjedringspunktet ikke er beskadiget. X
Sørg for, at styret og håndtaget ikke er beskadiget og er monteret korrekt. X
Kontrollér, at klingen er centreret ordentligt, er godt skarp og ikke er beskadiget.En ikke-centreret klinge kan forårsage vibrationer, som kan beskadige produktet.	X
Kontrollér, at skæreudstyrets kontramøtrik er tilspændt korrekt. X
Sørg for, at transportdækslet til klingen ikke er beskadiget, og at det kan monte-res korrekt.	X
Undersøg alle koblinger og tilslutninger. Sørg for, at de ikke er beskadigede eller snavsede.		X
Sørg for, at vinkelgearet er fyldt op med fedt, se Sådan smøres vinkelgearet på side 92. Hvis ikke, så brug Husqvarna-fedt til vinkelgear.		X
Sørg for, at motorens luftindtag ikke er beskidt. Rengør luftindtaget med trykluft. X
Kontrollér forbindelserne mellem batteriet og produktet. Kontrollér forbindelserne mellem batteriet og batteriopladeren.			X
Sørg for, at sikkerhedsudløseren på selen ikke er beskadiget, og at den fungerer korrekt.			X

Sådan rengøres produktet, batteriet og batteriopladeren

1. Rengør produktet med en tør klud efter brug.
2. Rengør batteriet og batteriopladeren med en tør klud. Hold batteristyresporene rene.
3. Sørg for, at polerne på batteriet og batteriopladeren er rene, før batteriet sættes i batteriopladeren eller produktet.

Sådan skærpes græsklingen og græskniven

• Se de instruktioner, som fulgte med skæreudstyret, vedrørende korrekt skærpning af græsklinge og græskniv.
• Skærp alle kanter lige meget for at bevare en balance.
• Brug en enkelthugget fladfil. (Fig. 52)

ADVARSEL: Kassér altid klinger, som er beskadiget. Prøv ikke at rette bøjede eller snoede klinger ud og bruge dem igen.

Brug kun den anbefalede trimmertråd. Se illustrationen på sidste side i vejledningen.

1. Sæt linen ind i hullet på produktets dæksel for at sikre, at den følger anbefalingerne. (Fig. 53)

Sådan smøres vinkelgearet

1. Tag skæreudstyret af.
2. Sæt produktet med fedtproppen i den højeste position.
3. Tag fedtproppen ud. (Fig. 54)
4. Se ind i fedtprophullet, og drej drivakslen. Fedtstanden (A) skal være på niveau med toppen af tandhjulets tænder (B). (Fig. 55)
5. Hvis fedtstanden er for lav, skal du fylde vinkelgearet med Husqvarna fedt til vinkelgear. Fyld langsomt, og drej drivakslen, mens du påfører vinkelgearet fedt. Stop ved det korrekte niveau (B).

BEMÆRK: En forkert mængde fedt kan beskadige vinkelgearet.

1. Sæt fedtproppen i.

Fejlfinding

Brugergrænseflade

Problem Mulige fejl Mulig handling
LED-indikatoren for batteriet blinker orange	Lav batterispænding. Oplad batteret.
Fejl-LED blinker rødt Overbelastning	Klippeudstyret er blokeret. Stands produktet.Afmonter batteriet. Rengør klippeudstyret for uønskede materialer.
	Temperaturafvigelse. Lad produktet køle af.
	Strømudløseren og aktiverings-knappen trykkes ind samtidig.	Udløs strømudløseren, og produktet aktive-res.
Produktet starter ikke Batteritislutningerne er snavse-de.		Rengør batteritislutningerne med trykluft eller en blød børste.
Fejl-LED lyser rødt Produktet kræver service. Kontakt dit serviceværksted.

Transport, opbevaring og bortskaffelse

• De medfølgende li-ion-batterier overholder lovkravene vedrørende farligt gods.
  • Overhold de særlige krav vedrørende emballage og etiketter til kommerciel transport, herunder tredjeparter og speditører.
• Tal med en person med specialuddannelse i farligt materiale, før du sender produktet. Overhold alle gældende nationale bestemmelser.
• Sæt tape på åbne kontakter, när batteriet lægges i en pakke. Sørg for, at batteriet ikke kan bevæge sig i pakken.
• Fjern altid batteriet ved opbevaring eller transport.
• Sæt batteriet og batteriopladeren i et rum, der er tørt og fri for fugt og frost.
• Batteriet må ikke opbevares på steder, hvor statisk elektricitet kan forekomme. Opbevar ikke batteriet i en metalkasse.
• Opbevar batteriet ved temperaturer på mellem 5 °C/41 °F og 25 °C/77 °F og væk fra direkte sollys.
• Opbevar batteriopladeren ved temperaturer på mellem 5 °C/41 °F og 45 °C/113 °F og væk fra direkte sollys.

• Brug kun batteriopladeren ved en omgivende temperatur på mellem 5 °C/41 °F og 40 °C/104 °F.

• Oplad batteriet 30 % til 50 %, før du sætter det til opbevaring i længere tid.

• Opbevar batteriopladeren i et rum, der er lukket og tørt.
• Hold batteriet væk fra batteriopladeren under opbevaring. Lad ikke børn og andre ikke-autoriserede personer røre ved udstyret. Opbevar udstyret i et rum, der kan aflåses.
• Rengør produktet, og udfør fuld service, før du sætter produktet til opbevaring i længere tid.
• Brug transportskærmen på produktet for at forhindre personskader eller skader på produktet under transport og opbevaring.
• Fastspænd produktet sikkert under transporten.

Bortskaffelse af batteriet, batteriopladeren og produktet

Symbolerne på produktet eller emballagen angiver, at produktet ikke er almindeligt husholdningsaffald. Aflever det på en genbrugsstation til elektrisk og elektronisk udstyr. Dette hjælper med at forhindre skader på miljøet og på personer.

Kontakt de lokale myndigheder, dit renovationsselskab eller din forhandler for at få flere oplysninger om, hvordan du genbruger dit produkt.

Tekniske data

Tekniske data

	325iR
Motor
Motortype Husqvarna e-torq BLDC
Hastighed for udgående aksel. Trimmerhoved/klinge, 1/min. 5800
Klippebredde, mm 420
Vægt
Vægt uden batteri, sele og skæreudstyr, kg 3,5
Støjemissioner 13
Lydeffektniveau, målt dB(A) 93
Lydeffektniveau, garanteret L_WA dB (A) 96
Støjniveauer 14
Lydtryksniveau ved brugerens ører, målt i henhold til IEC 62841-1:
Udstyret med trimmerhoved (original), dB (A) 83
Vibrationsniveauer 15
Vibrationsniveauer i håndtag målt i henhold til IEC 62841-1, m/s2
Udstyret med trimmerhoved (originalt), venstre/højre, m/s2	2,4/1,7
Udstyret med græssaks (original), venstre/højre, m/s2	2,1/1,5
Bemærk: Til sammenligning af vibrationsniveauer mellem batteri- og benzindrevne produkter skal du anvende vibrationsberegneren. https://www.husqvarna.com/uk/services-solutions/vibration-calculator/

Godkendte batterier

Batteri	BLi 200 40-B220X
Type Lithiumion Lithiumion
Batterikapacitet, Ah 5,2 6
Nominel spænding, V 36 36
Batteri BLi 200 40-B220X
Vægt, kg 1,3 1,4

Godkendte batteriladere

Batterioplader QC330
Indgangsspænding, V 100-240
Frekvens, Hz 50-60
Effekt, watt 330

Tilbehør

Tilbehør

Godkendt tilbehør	Tilbehørstype Skæreudstyrsskærm, vare-nr.
Centerhul i klinger/knive, ∅ 25,4 mm
Udgangsaksel med gevind M10
Græssaks/græskniv	Multi 255-3 (∅ 255, 3 tænder) 536 17	43-01
	Grass 255-4 (∅ 255, 4 tænder) 536 17	43-01
Trimmerhoved	T35, T35x (∅ 2,4-2,7 mm Whisper twist-trimmertråd)	536 17 43-01
Støttekop Fast

Beskrivelse Batteridrevet buskrydder/græstrimmer
Varemærke Husqvarna
Type / model 325iR
Identifikation Serienumrene fra 2023 og fremefter

Direktiv/bestemmel-ser	Beskrivelse
2006/42/EF "vedrørende maskiner"
2014/30/EMC "vedrørende elektromagnetisk kompatibilitet"
2011/65/EU "vedrørende begrænsning af farlige stoffer"
2000/14/EF "vedrørende udendørs støj"

og at følgende standarder og/eller tekniske specifikationer anvendes: EN 62841-1:2015/AC:2015, EN 62841-4-4 (IEC 62841-4-4:2020), EN 61000-6-1:2007 (Immunity), EN 61000-6-3:2007/A1:2011/AC:2012 (Emission).

RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden har foretaget en frivillig typeafprøvning i henhold til bilag IX til 2006/42/EF. Certifikatnr.: SEC/23/2580.

Notified body: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden har også bekræftet overensstemmelse med Bilag VI til Rådets direktiv 2000/14/EF.

Vedr. oplysninger om støjemission, se Tekniske data på side 94.

Huskvarna, 2022-12-01

$$ \mathrm {S h o t} = \mathrm {J h u l a n} $$

(Fig. 10) Bruk kraftige, sklisikre støvler.

(Fig. 15) Produktet har beskyttelse mot vannsprut.

Vi er ikke ansvarlige for skader på produktet vårt hvis:

Sikkerhetsadvarsler for gresstrimmer, buskrydder og krattrydder

ADVARSEL: Ikke bruk en sele med en hurtigutløsermekanisme som ikke fungerer som den skal. Kontroller at hurtigutløsermekanismen for selen fungerer riktig, når du justerer produktet.

- Hurtigutløsermekanismen for selen er foran på produktet.

(Fig. 27)

Slik fester og fjerner du läsemutteren

Merk: Kontroller at du ikke kan vri på läsemutteren for hånd. Bytt ut mutteren dersom nylonbelegget ikke har en motstand på minst 1,5 Nm. Mutteren må skiftes ut etter at den har vært skrudd på ca. 10 ganger.

Skjæreutstyr

Bruk vernehansker när du håndterer skjæreutstyret.

Slik kobler du batteriet til produktet

ADVARSEL: Bruk bare originale Husqvarna-batterier i produktet.

1. Kontroller at batteriet er fulladet.
2. Skyv batteriet inn i batteriholderen på produktet. Batteriet låses på plass när du hører et klikk. (Fig. 44)

Slik starter du produktet

1. Trykk på og hold inne startknappen inne til den grønne indikatorlampen tennes. (Fig. 45)
2. Bruk kraftutløseren til å styre hastigheten.

Slik begrenser du det maksimale turtallet med modusknappen

Slik stopper du produktet

fullstendig overholder følgende EU-direktiver og -forskrifter:

Stefan Holmberg, FoU-direktør, teknologiledelse, Husqvarna AB

Symboler på produkten
