Тип продукта	Аккумуляторный кусторез / триммер
Бренд	Husqvarna
Модель	325iR
Вес (без аккумулятора, без ремня, без режущего оборудования)	3,5 кг
Тип двигателя	Husqvarna e-torq BLDC (бесщеточный)
Скорость выходного вала (головка / нож)	5800 об/мин
Ширина скашивания	420 мм
Питание	Литий-ионный аккумулятор 36 В
Совместимые аккумуляторы	BLi200 (5,2 А·ч) или 40-B220X (6,0 А·ч)
Зарядное устройство	QC330, 100-240 В, 50-60 Гц, 330 Вт
Измеренный уровень звуковой мощности	93 дБ(А)
Гарантированный уровень звуковой мощности	96 дБ(А)
Уровень звукового давления на ухо (головка)	83 дБ(А)
Вибрация левой/правой рукоятки (головка)	2,4 / 1,7 м/с²
Вибрация левой/правой рукоятки (газонный нож)	2,1 / 1,5 м/с²
Режущие аксессуары	Головка T35/T35x, газонный нож Multi 255-3 или Grass 255-4
Защита режущего аксессуара	Специальный защитный кожух (арт. 536 17 43-01)
Ремень	Ремень с системой быстрого освобождения
Безопасность	Блокировка курка, кнопка вкл/выкл, светодиодные индикаторы, автоматическое отключение, выключатель безопасности ремня
Основные функции	Режим скорости (3 уровня), плавный пуск, функция автоматического отключения, защитное отключение при заклинивании
Обслуживание и очистка	Очистка после использования сухой тканью, смазка углового редуктора, заточка ножей, замена режущей лески
Предназначение	Стрижка травы и легкое удаление сорняков; не использовать для древесных стеблей

Часто задаваемые вопросы - 325iR HUSQVARNA

Как запустить кусторез Husqvarna 325iR?

Нажмите кнопку вкл/выкл, пока не загорится зеленый светодиод. Затем используйте курок для регулировки скорости. Перед использованием убедитесь, что аккумулятор правильно установлен и режущее оборудование надежно закреплено.

Какой аккумулятор использовать с 325iR?

Используйте только аккумуляторы Husqvarna BLi200 (5,2 А·ч) или 40-B220X (6,0 А·ч), оба литий-ионные 36 В. Не используйте другие модели.

Как отрегулировать ремень?

Наденьте ремень, отрегулируйте боковые ремни для равномерного распределения веса на плечах. Изделие должно быть параллельно земле, режущий аксессуар слегка касается травы. Используйте точку подвеса для балансировки. В экстренной ситуации потяните за быстрое освобождение, чтобы освободиться.

Как заменить режущую леску на головке?

Извлеките аккумулятор. Откройте головку (модель T35/T35x) и извлеките катушку. Намотайте новую леску (∅ 2,4–2,7 мм, скрученная Whisper) плотно и равномерно. Соберите головку, вращая против часовой стрелки. Проверьте нож для обрезки лески на кожухе.

Какие режущие аксессуары совместимы с 325iR?

Одобренные аксессуары: головка T35/T35x (с леской), газонный нож Multi 255-3 (3 зуба) или Grass 255-4 (4 зуба). Все требуют защиту режущего аксессуара арт. 536 17 43-01.

Как чистить и обслуживать машину?

После каждого использования очищайте изделие сухой тканью (не водой). Продувайте воздухозаборники двигателя сжатым воздухом. Ежедневно проверяйте затяжку винтов и гаек, состояние режущего аксессуара и чистоту разъемов аккумулятора. Еженедельно смазывайте угловой редуктор специальной смазкой Husqvarna.

Что делать, если светодиод ошибки мигает красным?

Это указывает на перегрузку (например, зажало режущий аксессуар). Остановите изделие, извлеките аккумулятор, очистите режущий аксессуар от мусора. Если проблема не исчезнет, дайте изделию остыть. Если светодиод горит постоянно красным, обратитесь в специализированную мастерскую.

Как транспортировать и хранить аккумулятор?

Всегда извлекайте аккумулятор. Храните в сухом месте при температуре от 5°C до 25°C, вдали от мороза и солнца. Для транспортировки изолируйте контакты изолентой и поместите аккумулятор в герметичную упаковку. Не храните аккумулятор в металлической коробке или рядом с металлическими предметами.

Какие важные правила безопасности?

Всегда используйте одобренные средства защиты глаз и слуха, перчатки, защитные ботинки и длинные брюки. Держите детей и животных на расстоянии более 15 метров. Не работайте под дождем или в грозу. Никогда не используйте изделие без защиты режущего аксессуара. Остановите изделие и извлеките аккумулятор перед любым обслуживанием.

Какова ширина скашивания у 325iR?

Ширина скашивания составляет 420 мм (42 см). Это позволяет быстро покрывать большую площадь, подходит для садов среднего размера.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 325iR HUSQVARNA

RU Руководство по эксплуатации 400-419

Описание на продукта

XXXX /мин или мин ^-1 Обороти или ходове в минута.

(Фиг. 5) Номинално напрежение, V

(Фиг. 6) Прав ток.

Електрическа безопасност

Предупреждения за безопасност за тример за трева, резачка за храсти с корда и диск

Устройства за безопасност на продукта

ПРЕДУПРЕЖДЕНИЕ: Прочетете

Инструкции за безопасност при монтаж

ПРЕДУПРЕЖДЕНИЕ: Преди

ПРЕДУПРЕЖДЕНИЕ: Прочетете и разберете раздела с инструкции

Дооформяне на трева с тримерна глава

За кастрене на трева

Введение.... 400
Безопасность....402
Сборка....410
Эксплуатация.... 412
Техническое обслуживание....414
Поиск и устранение неисправностей......415

Транспортировка, хранение и утилизация......416
Технические данные....417
Принадлежности.... 418
Декларация о соответствии.... 419
Приложение ....537

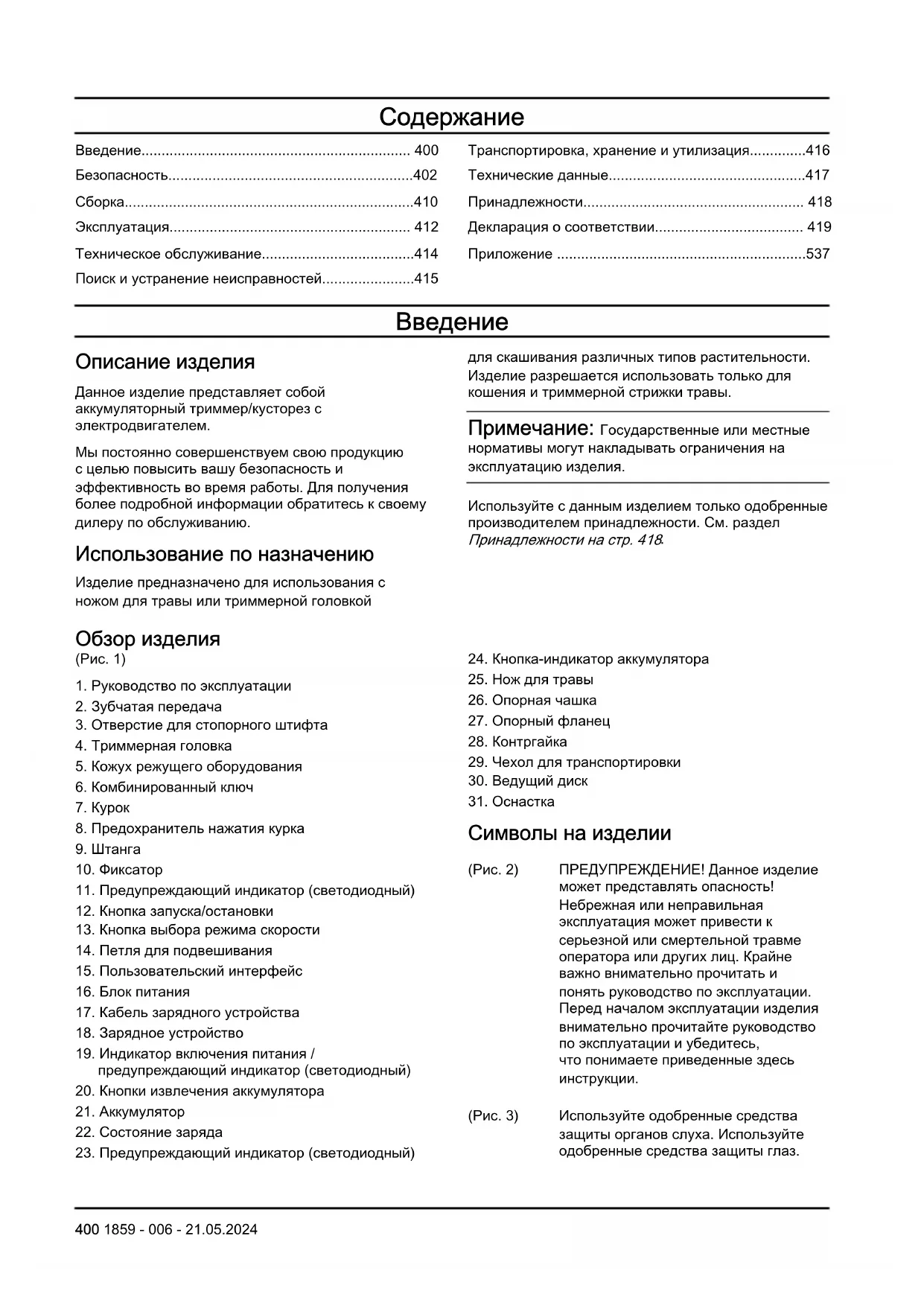

Введение
