Produkta veids	Akumulatora krūmgriezis / apmales griezējs
Zīmols	Husqvarna
Modelis	325iR
Svars (bez akumulatora, bez siksnas, bez griezēja aprīkojuma)	3,5 kg
Motora tips	Husqvarna e-torq BLDC (bez suku)
Izejas vārpstas ātrums (nezāļu griezēja galva / asmens)	5800 apgr./min
Griešanas platums	420 mm
Barošana	Litija jonu akumulators 36 V
Saderīgie akumulatori	BLi200 (5,2 Ah) vai 40-B220X (6,0 Ah)
Lādētājs	QC330, 100-240 V, 50-60 Hz, 330 W
Izmērītais akustiskās jaudas līmenis	93 dB(A)
Garantētais akustiskās jaudas līmenis	96 dB(A)
Skaņas spiediena līmenis pie auss (nezāļu griezēja galva)	83 dB(A)
Vibrācijas kreisais/labais rokturis (nezāļu griezēja galva)	2,4 / 1,7 m/s²
Vibrācijas kreisais/labais rokturis (zāles asmens)	2,1 / 1,5 m/s²
Griezējpiederumi	Nezāļu griezēja galva T35/T35x, zāles asmens Multi 255-3 vai Grass 255-4
Griezējpiederumu aizsardzība	Īpašs aizsargapvalks (ref. 536 17 43-01)
Siksna	Siksna ar ātrās atbrīvošanas sistēmu
Drošība	Sprūda bloķētājs, ieslēgšanas/izslēgšanas poga, LED indikatori, automātiska izslēgšanās, siksnas drošības slēdzis
Galvenās funkcijas	Ātruma režīms (3 līmeņi), pakāpeniska iedarbināšana, automātiskās izslēgšanas funkcija, drošības izslēgšana bloķēšanas gadījumā
Apkope un tīrīšana	Tīrīšana pēc lietošanas ar sausu drānu, leņķa pārnesuma eļļošana, asmeņu asināšana, griešanas auklas nomaiņa
Paredzētais lietojums	Viegla zāles griešana un nezāļu apkarošana; neizmantot koksnainiem stumbriem

Bieži uzdotie jautājumi - 325iR HUSQVARNA

Kā iedarbināt Husqvarna 325iR krūmgriezi?

Nospiediet ieslēgšanas/izslēgšanas pogu, līdz iedegas zaļā LED. Pēc tam izmantojiet jaudas sprūdu, lai kontrolētu ātrumu. Pirms lietošanas pārliecinieties, ka akumulators ir pareizi ievietots un griezēja aprīkojums ir labi nostiprināts.

Kādu akumulatoru izmantot ar 325iR?

Izmantojiet tikai Husqvarna BLi200 (5,2 Ah) vai 40-B220X (6,0 Ah) akumulatorus, abi ir litija jonu 36 V. Neizmantojiet citus modeļus.

Kā noregulēt siksnu?

Uzvelciet siksnu, noregulējiet sānu siksnas, lai svars vienmērīgi sadalītos uz pleciem. Produktam jābūt paralēlam zemei, griezējpiederumam viegli pieskaroties zālei. Izmantojiet piekares punktu, lai līdzsvarotu. Ārkārtas gadījumā velciet ātrās atbrīvošanas sprūdu, lai atbrīvotos.

Kā nomainīt griešanas auklu uz nezāļu griezēja galvas?

Izņemiet akumulatoru. Atveriet nezāļu griezēja galvu (modelis T35/T35x) un izņemiet spoli. Uztiniet jauno auklu (∅ 2,4 līdz 2,7 mm, vītā Whisper) cieši un vienmērīgi. Samontējiet galvu pretēji pulksteņrādītāja virzienam. Pārbaudiet auklas griešanas nazi uz aizsargapvalka.

Kādi griezējpiederumi ir saderīgi ar 325iR?

Apstiprinātie piederumi ir: nezāļu griezēja galva T35/T35x (ar griešanas auklu), zāles asmens Multi 255-3 (3 zobi) vai Grass 255-4 (4 zobi). Visiem nepieciešama griezējpiederumu aizsardzība ref. 536 17 43-01.

Kā tīrīt un apkopt mašīnu?

Pēc katras lietošanas notīriet produktu ar sausu drānu (ne ūdeni). Notīriet motora gaisa ieplūdes ar saspiestu gaisu. Katru dienu pārbaudiet skrūvju un uzgriežņu stiprinājumu, griezējpiederuma stāvokli un akumulatora savienotāju tīrību. Katru nedēļu ieeļļojiet leņķa pārnesumu ar īpašu Husqvarna smēri.

Ko darīt, ja kļūdas LED mirgo sarkanā krāsā?

Tas norāda uz pārslodzi (piem., griezējpiederums iestrēdzis). Izslēdziet produktu, izņemiet akumulatoru, notīriet griezējpiederumu no gružiem. Ja problēma turpinās, ļaujiet produktam atdzist. Ja LED paliek pastāvīgi sarkana, sazinieties ar specializētu darbnīcu.

Kā transportēt un uzglabāt akumulatoru?

Vienmēr izņemiet akumulatoru. Uzglabājiet to sausā vietā no 5°C līdz 25°C, sargājot no sala un saules. Transportēšanai izolējiet kontaktus ar līmlenti un ievietojiet akumulatoru hermētiskā iepakojumā. Neuzglabājiet akumulatoru metāla kastē vai metāla priekšmetu tuvumā.

Kādi ir svarīgi drošības norādījumi?

Vienmēr valkājiet apstiprinātus acu un dzirdes aizsargus, cimdus, drošības zābakus un garās bikses. Turiet bērnus un dzīvniekus vairāk nekā 15 metru attālumā. Nestrādājiet lietū vai pērkona negaisa laikā. Nekad neizmantojiet produktu bez griezējpiederuma aizsardzības. Pirms jebkādas apkopes izslēdziet produktu un izņemiet akumulatoru.

Kāds ir 325iR griešanas platums?

Griešanas platums ir 420 mm (42 cm). Tas ļauj ātri nosegt lielu platību, piemērots vidēja izmēra dārziem.

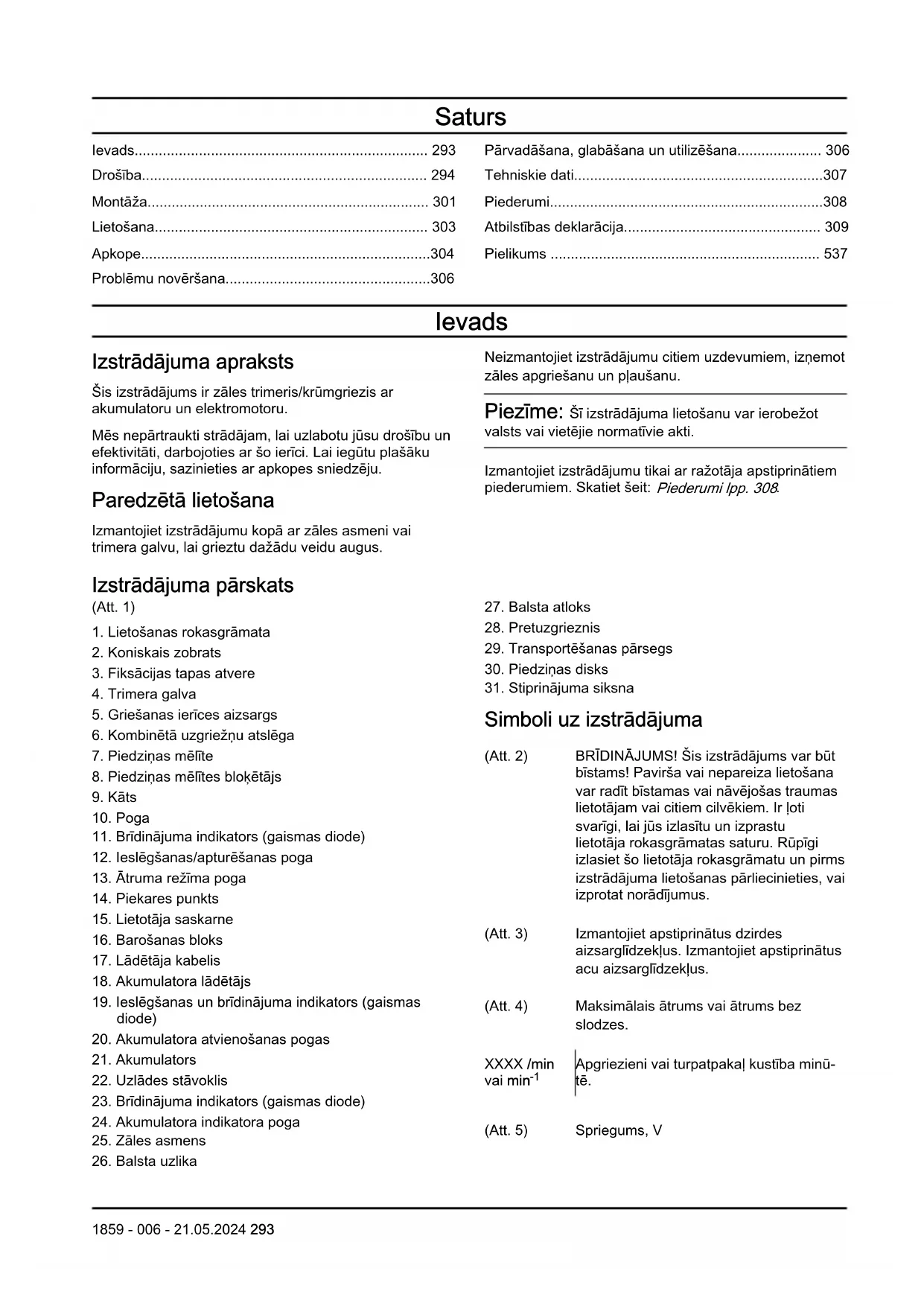

LIETOŠANAS INSTRUKCIJA 325iR HUSQVARNA

LV Lietošanas pamācība 293-309

levads.... 293
Drošība.... 294
Montāža.... 301
Lietošana.... 303
Apkope....304
Problēmu novēršana....306

Pārvadāšana, glabāšana un utilizēšana.... 306
Tehniskie dati....307
Piederumi....308
Atbilstības deklarācija.... 309
Pielikums 537

levads

Izstrādājuma apraksts

Šis izstrādājums ir zāles trimeris/krūmgriezis ar akumulatoru un elektromotoru.

Mēs nepārtraukti strādājam, lai uzlabotu jūsu drošību un efektivitāti, darbojoties ar šo ierīci. Lai iegūtu plašāku informāciju, sazinieties ar apkopes sniedzēju.

Paredzētā lietošana

Izmantojiet izstrādājumu kopā ar zāles asmeni vai trimera galvu, lai grieztu dažādu veidu augus.

Izstrādājuma pārskats

(Att. 1)

1. Lietošanas rokasgrāmata
2. Koniskais zobrats
3. Fiksācijas tapas atvere
4. Trimera galva
5. Griešanas ierīces aizsargs
6. Kombinētā uzgriežņu atslēga
7. Piedziñas mēlīte
8. Piedziņas mēlītes blokētājs
9. Kāts
10. Poga
11. leslēgšanas/apturēšanas poga
12. Ātruma režima poga
13. Piekares punkts
14. Lietotāja saskarne
15. Barošanas bloks
16. Lādētāja kabelis
17. Akumulatora lādētājs
18. Akumulatora atvienošanas pogas
19. Akumulators
20. Uzlādes stāvoklis
21. Akumulatora indikatora poga
22. Zāles asmens

23. Balsta uzlika

24. Brīdinājuma indikators (gaismas diode)

25. leslēgšanas un brīdinājuma indikators (gaismas diode)

26. Brīdinājuma indikators (gaismas diode)

Neizmantojiet izstrādājumu citiem uzdevumiem, izņemot zāles apgriešanu un plaušanu.

Piezīme: Šī izstrādājuma lietošanu var ierobežot valsts vai vietējie normatīvie akti.

Izmantojiet izstrādājumu tikai ar ražotāja apstiprinātiem piederumiem. Skatiet šeit: Piederumi lpp. 308.

1. Balsta atloks
2. Pretuzgrieznis
3. Transportēšanas pārsegs
4. Piedziñas disks
5. Stiprinājuma siksna

Simboli uz izstrādājuma

(Att. 2) BRĪDINĀJUMS! Šis izstrādājums var būt bīstams! Pavirša vai nepareiza lietošana var radīt bīstamas vai nāvējošas traumas lietotājam vai citiem cilvēkiem. Ir ṣoti svarīgi, lai jūs izlasītu un izprastu lietotāja rokasgrāmatas saturu. Rūpīgi izlasiet šo lietotāja rokasgrāmatu un pirms izstrādājuma lietošanas pārliecinieties, vai izprotat norādījumus.
(Att. 3) Izmantojiet apstiprinātus dzirdes aizsarglīdzekļus. Izmantojiet apstiprinātus acu aizsarglīdzekļus.
(Att. 4) Maksimālais ātrums vai ātrums bez slodzes.
XXXX /min | Apgriezieni vai turpatpakal kustība minū-tē.
(Att. 5) Spriegums, V

(Att. 6)	Līdzstrāva.		direktīvām un noteikumiem, kā arī Jaundienvidvelsas tiesību aktam “Darba vides aizsardzības (trokšņa kontroles) regula (2017)". Izstrādājuma garantētais skaņas jaudas līmenis ir norādīts Tehniskie dati lpp. 307.
(Att. 7)	Šis izstrādājums atbilst piemērojamo EK direktīvu prasībām.
(Att. 8)	Šis izstrādājums atbilst spēkā esošajiem AK regulām.
(Att. 9)	Izmantojiet apstiprinātus aizsargcimdus.	yyyywwxxxx		Datu plāksnītē ir norādīts sērijas numurs. yyyy ir ra-žošanas gads, ww ir ražo-šanas nedēļa, xxxx ir kār-tas numurs.
(Att. 10)	Velciet darba apavus ar neslīdošām zolēm.
(Att. 11)	Asmens atlēciena risks.			Lietotājam jānodrošina, lai citi cilvēki vai dzīvnieki ne-būtu darba vietai tuvāk par 15 metriem. Ja vairāki ie-rīces lietotāji strādā vienā darba vietā, drošības attā-lumam ir jābūt ne mazā-kam par 15 metriem.
(Att. 12)	Simboli uz izstrādājuma vai tā iepakojuma norāda, ka no šī izstrādājuma nevar atbrīvoties kā no sadzīves atkritumiem. Šis izstrādājums ir jānodod utilizācijai atbilstošā pārstrādes uznēmumā.	(Att. 18)
(Att. 13)	Piederums ar lielu spēku var izmest priekšmetus, kas, atsitoties, var atlēkt atpakaļ. Nelietojot atbilstošu drošības aprīkojumu, tas var radīt smagas acu traumas.	Piezīme: Pārējie uz izstrādājuma norādītie simboli/uzlīmes attiecas uz citu tirdzniecības nozaru sertifikācijas prasībām.
(Att. 14)	Pirms apkopes atvienojiet akumulatoru.	Produkta bojājumiMēs neatbildam par mūsu produkta bojājumiem, ja:ir veikts nepareizs produkta remonts;produkta remonts ir veikts, izmantojot detaļas, ko nav nodrošinājis vai apstiprinājis ražotājs;produktam tiek pievienots piederums, ko nav nodrošinājis vai apstiprinājis ražotājs;produkta remonts nav veikts pilnvarotā remontdarbnīcā vai pie pilnvarota speciālista.
(Att. 15)	Izstrādājums ir aizsargāts pret ūdens ŝlakatām.
(Att. 16)	Raugieties, lai ēermeņa daļas neatrastos karstu virsmu tuvumā.
(Att. 17)	Trokšņa emisijas vidē uzlīme atbilstoši ES un Apvienotās Karalistes

Drošība

Drošības definīcijas

Brīdinājumi, norādes “Uzmanību!” un piezīmes tiek izmantotas, lai izceltu īpaši svarīgas lietotāja rokasgrāmatas daļas.

BRĪDINĀJUMS: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēl operatoram vai blakus esošajām personām draud traumu vai nāves risks.

IEVĒROJIET: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēl rodas izstrādājuma, citu materiālu vai blakus esošās teritorijas bojājuma risks.

Piezīme: Tiek izmantota, lai sniegtu plašāku informāciju, kas nepieciešama attiecīgajā situācijā.

Vispārīgie drošības norādījumi elektroinstrumentiem

BRĪDINĀJUMS: Izlasiet visus drošības brīdinājumus, norādījumus, apskatiet ilustrācijas un tehniskos datus, kas iekļauti šī trimera komplektā. Turpmāk norādīto brīdinājumu un norādījumu neievērošana var radīt strāvas triecienu, aizdegšanos un/vai smagas traumas.

- Saglabājiet visus brīdinājumus un norādījumus turpmākām uzzinām. Brīdinājumos izmantotais

termins “mašina” attiecas uz elektroierici ar elektrotikla barošanu (ar kabeli) vai uz izstrādājumu ar akumulatoru (bez barošanas kabela).

Darba zonas drošība

- Darba zonai jābūt tīrai un labi apgaismotai.

Nekārtīgas un neapgaismotas darba vietas var izraisīt negadījumu.

- Nedarbiniet mašīnas sprādzienbīstamā vidē,

piemēram, viegli uzliesmojošu škīdrumu, gāzu vai putekļu tuvumā.Mašīnas rada dzirksteles, kas var aizdedzināt puteklus vai tvaikus.

- Mašīnas lietošanas laikā nelaujiet tuvumā atrasties

bērniem un citām personām. Uzmanības novēršanas dēl varat zaudēt vadību.

Elektrodrošība

• Mašinas kontaktspraudniem jäatbilst kontaktligzdäm. Nekādā gadījumā nepārveidojiet kontaktspraudni! lezemētām mašinām nedrīkst izmantot nekādus pārejas spraudņus. Origināli kontaktspraudni un atbilstošas kontaktligzdas samazina elektriskās strāvas triecienu risku.
• Nepieļaujiet ķermeņa saskari ar zemētām virsmām, piemēram, caurulēm, radiatoriem, plītīm un ledusskapjiem. Ja ir izveidojies ķermeņa zemējums, pastāv paaugstināts elektriskās strāvas trieciena risks.
• Nepaklaujiet mašinas lietus vai mitruma iedarbībai. Ūdens, kas iekluvis mašinā, palielina elektriskās strāvas trieciena risku.
• Lietojot kabeli, ievērojiet piesardzību. Nekad neizmantojiet barošanas kabeli mašīnas pārnēsāšanai, vilkšanai vai atvienošanai no kontaktligzdas. Sargiet kabeli no karstuma, eļļas, asām malām un kustīgām detaļām. Bojāti vai savijušies kabeli paaugstina elektriskās strāvas trieciena risku.
• Lietojot mašīnu ārpus telpām, izmantojiet piemērotu ārpustelpu pagarinātāju. Lietošanai ārpus telpām piemērota pagarinātāja lietošana samazina elektriskās strāvas trieciena risku.
• Ja mašina jālieto mitrumā, izmantojiet paliekošās strāvas ierīci (Residual Current Device, RCD). Izmantojot RCD, tiek samazināts elektriskās strāvas trieciena risks.

Individuālā aizsardzība

• Lietojot mašīnu, ievērojiet piesardzību, pārdomājiet savas darbības un rīkojieties saprātīgi. Nelietojiet mašīnu, kad esat noguris, narkotiku, alkohola vai zālu iespaidā. Pat neliela neuzmanība, lietojot mašīnu, var radīt smagu traumu.

• Lietojiet individuālos aizsardzības līdzekļus. Vienmēr lietojiet acu aizsargus. Individuālo aizsardzības līdzekļu, piemēram, putekļu maskas, aizsargapavu ar neslīdošām zolēm, kiveres vai dzirdes aizsarglīdzekļu, lietošana attiecīgos apstākļos samazina traumu gūšanas risku.

• Nepieļaujiet nejaušu ieslēgšanu. Pirms darbarīka pievienošanas barošanas avotam un/vai akumulatora blokam, pacelšanas vai pārvietošanas pārbaudiet, vai slēdzis ir izslēgtā stāvoklī. Mašīnu pārnēsāšana, turot pirkstu uz slēdža, vai mašīnu pieslēgšana barošanai, ja ir ieslēgts slēdzis, var izraisīt negadījumus.

• Pirms mašīnas ieslēgšanas noņemiet visas regulēšanas atslēgas vai uzgriežņu atslēgas. Uz mašīnu rotējošajās daļas atstāta uzgriežņu atslēga vai atslēga var radīt traumu.
• Nesniedzieties pārāk tālu. Vienmēr stāviet stabili un saglabājiet līdzsvaru. Tādējādi var labāk vadīt mašīnu negaidītās situācijās.
• Attiecīgi apgērbieties. Nevalkājiet valīgu apgērbu vai rotaslietas. Nepieļaujiet matu un apgērba saskari ar kustīgajām daļām. Valīgas drēbes, rotaslietas vai gari mati var iekerties kustīgajās detalās.
• Ja komplektācijā ir iekļautas pievienojamas putekļu iesūces ierīces un savākšanas tvertnes, pārbaudiet, vai tās ir piestiprinātas un tiek izmantotas pareizi. Putekļu savākšanas līdzekļu izmantošana var samazināt putekļu radītos draudus.
• Neklūstiet nevērīgs pret darbarīka drošas izmantošanas principiem un neignorējiet tos pat tad, ja bieži izmantojat darbarīkus un esat labi iepazinies ar to darbību. Neuzmanīga rīcība vienā acumirkli var radīt smagas traumas.

Mašīnas lietošana un kopšana

• Nepielieciet mašinai spēku. Izmantojiet konkrētajam darbam piemērotu mašinu. Ar piemērotu mašinu jūs varat labāk un drošāk strādāt norādītajā veiktspējas diapazonā.
• Nelietojiet mašīnu, ja, nospiežot slēdzi, tā neieslēdzas vai neizslēdzas. Mašīna, kuru nevar vadīt, izmantojot slēdzi, rada apdraudējumu un tā jāremontē.
• Pirms jebkādu regulēšanas darbu veikšanas, piederumu maiņas vai mašīnas novietošanas uzglabāšanai atvienojiet kontaktspraudni no barošanas avota un/vai izņemiet akumulatoru. Šie pasākumi palīdz novērst mašīnas nejaušu ieslēgšanu.
• Ja mašīnas neizmantojat, novietojiet tās bērniem nepieejamā vietā un neļaujiet tās lietot tiem, kas nepārzina mašīnas lietošanu vai šeit sniegtos norādījumus. Mašīnas klūst par apdraudējumu neapmācītu lietotāju rokās.
• Veiciet mašīnu un piederumu tehnisko apkopi. Pārbaudiet kustīgo detalu salāgojumu un sakeri, bojājumus un jebkādus citus faktorus, kas var ietekmēt mašīnas darbību. Ja mašīna ir bojāta, pirms lietošanas saremontējiet to. Daudzu nelaimes gadījumu iemesls ir slikti uzturētas mašīnas.
• Griezējinstrumenti jāuztur asi un tīri. Pareizi uzturēti griezējinstrumenti ar asiem asmeņiem retāk saliecas, un tos ir vieglāk vadīt.
• Lietojiet mašinu, piederumus un asmenus u.c. detalas atbilstoši šeit sniegtajiem norādījumiem,

ņemot vērā darba apstāklus un veicamos uzdevumus. Mašīnas lietošana mērkiem, kuriem tā nav paredzēta, var radīt bīstamas situācijas.

- Rokturiem un turēšanas virsmām ir jābūt sausām, tīrām un uz tām nedrīkst būt ellas un smērvielas. Slideni rokturi un turēšanas virsmas traucē drošu darbarīka izmantošanu un vadību negaidītās situācijās.

Akumulatora instrumenta lietošana un apkope

• Uzlādei izmantojiet tikai ražotāja norādīto lādētāju. Lādētājs, kas ir piemērots viena tipa akumulatora blokam, var klūt ugunsbīstams, lietojot to cita veida akumulatora blokam.
• Izmantojiet mašinās tikai paredzētos akumulatorus. Jebkura cita akumulatora bloka lietošana var radīt traumas un aizdegšanās risku.
• Kad akumulatora bloks netiek izmantots, turiet to drošā attālumā no metāla priekšmetiem, piemēram, papīra saspraudēm, monētām, atslēgām, naglām, skrūvēm un citiem nelieliem metāla priekšmetiem, kas var savienot spailes. Akumulatora spailu savienošana var radīt apdegumus vai aizdegšanos.
• Nepareizi lietojot, no akumulatora var iztecēt škidrums; izvairieties no saskares ar to. Ja nejauši notiek saskare, noskalojiet skarto vietu ar lielu daudzumu ūdens. Ja škidrums iekļūst acīs, vērsieties pēc medicīniskās palīdzības. No akumulatora iztecējis škidrums var radīt kairinājumu vai apdegumus.
• Nelietojiet akumulatoru bloku vai darbarīku, ja tas ir bojāts vai pārveidots. Bojāts vai pārveidots akumulators var darboties neparedzami, izraisot aizdegšanos, sprādzienu vai traumu gūšanas risku.
• Nepakļaujiet akumulatoru bloku vai darbarīku uguns vai pārmērīgi augstas temperatūras ietekmei. Ja pakļausiet ierīci uguns vai tādas temperatūras iedarbībai, kas pārsniedz 130 °C (265°F), var notikt sprādziens.
• Nemiet vērā visus uzlādes norādījumus un neuzlādējiet akumulatoru bloku vai darbarīku temperatūrā, kas ir ārpus norādījumos norādītā diapazona. Nepareiza uzlāde vai uzlāde temperatūrā, kas ir ārpus norādītā diapazona, var bojāt akumulatoru un palielināt aizdegšanās risku.

Apkope

• Uzticiet mašīnas apkopi tikai kvalificētam remontdarbu speciālistam, kas izmanto oriģinālas rezerves daļas. Tādējādi tiks garantēta mašīnas droša izmantošana.
• Nekad neveiciet bojātu akumulatoru apkopi. Akumulatoru apkopi drīkst veikt tikai ražotājs vai pilnvarota apkopes pakalpojumu nodrošinātājs.

Drošības brīdinājumi saistībā ar zāles trimeri, krūmgriezi un krūmu zāgi

• Nelietojiet ierīci sliktos laikapstāklos, it īpaši tad, ja ir iespējams pērkona negaiss. Tas palielina risku, ka jums varētu iespert zibens.
• Rūpīgi pārbaudiet, vai teritorijā, kurā izmantosit ierīci, nav savvālas dzīvnieku. lerīces darbības laikā var tikt traumēti savvālas dzīvnieki.
• Rūpīgi pārbaudiet zonu, kurā lietosit ierīci, un nonemiet akmeņus, vadus, kaulus un citus svešķermeņus. Izsviesti priekšmeti var radīt smagu traumu.
• Pirms ierīces lietošanas vienmēr vizuāli pārbaudiet, vai grieznis un asmens, kā arī griežņa un asmens mezgls nav bojāts. Bojātas detaļas palielina traumu risku.
• levērojiet piederumu maiņas norādījumus. Nepareizi pievilkti asmens stiprinājuma uzgriežņi vai skrūves, var vai nu sabojāt asmeni, vai izraisīt tā atdalīšanos.
• Griežna nominālajam griešanās ātrumam jābūt vismaz vienādam ar maksimālo griešanās ātrumu, kas norādīts uz ierīces. Griežni, kas darbojas ātrāk par nominālo griešanās ātrumu, var salūzt un to dalas var tikt izsviestas.
• Izmantojiet acu, ausu, galvas un roku aizsarglīdzekļus. Atbilstošs drošības aprīkojums samazinās traumu gūšanas risku, ko rada lidojoši gruži vai nejauša saskare ar plaušanas auklu vai asmeni.
• Pirms ierīces lietošanas vienmēr uzvelciet aizsargapavus. Nelietojiet ierīci, ja kājas ir basas vai valkājat valējas sandales. Tādējādi tiek samazināta iespēja gūt traumu, kājām saskaroties ar kustīgu griezni, auklu vai asmeni.
• Lietojot ierīci, vienmēr valkājiet garās bikses. Nenosegta āda palielina izsviestu priekšmetu radītas traumas gūšanas iespēju.
• lerīces darbības laikā nodrošiniet, ka garāmgājēji ir drošā attālumā. Izsviesti gruži var radīt smagas traumas.
• Vienmēr darbiniet ierīci ar abām rokām. Turiet ierīci ar abām rokām, lai nezaudētu tās vadāmību.
• Turiet ierīci tikai aiz izolētajām satveršanas virsmām, jo plaušanas aukla vai asmens var saskarties ar paslēptiem vadiem. Plaušanas aukla vai asmens, saskaroties ar zem sprieguma esošu vadu, var pārvadīt spriegumu uz ierīces neizolētajām metāla daļām, saskarē ar kurām var rasties elektrotrauma.
• Vienmēr stāviet stabili un darbiniet ierīci tikai tad, ja atrodaties uz nekustīgas, drošas un līdzenas virsmas. Uz slidenas vai nestabilas virsmas var zaudēt līdzsvaru vai ierīces vadību.
• Nelietojiet ierīci ľoti slīpās vietās. Šādi samazināsit līdzsvara zuduma iespējamību, paslīdēšanas un nokrišanas risku, kas var radīt traumas.
• Strādājot nogāzēs, vienmēr pārliecinieties par kāju novietojumu, vienmēr strādājiet škērsām nogāzei, nekad augšup vai lejup un ievērojiet īpašu piesardzību, mainot virzienu. Šādi samazināsit

līdzsvara zuduma iespējamību, paslīdēšanas un nokrišanas risku, kas var radīt traumas.

• Lietojot ierīci, netuviniet kermana daļas grieznim, auklai vai asmenim. Pirms sākat lietot ierīci, pārbaudiet, vai grieznis, aukla vai asmens ne ar ko nesaskaras. Pat brīdis neuzmanības, izmantojot ierīci, var radīt smagu traumu jums un citiem.
• Nelietojiet ierīci augstāk par vidukli. Tas palīdzēs izvairīties no nejaušas griežņa vai asmens saskares ar citiem priekšmetiem, un efektīvāk vadīt ierīci neparedzētās situācijās.
• Plaujot krūmus vai jaunos kociņus, esiet uzmanīgi, jo tie var atlēkt. Kad koka škiedru spriegojums mazinās, krūms vai jaunais kociņš var atsisties pret operatoru, kurš savukārt var zaudēt vadību pār ierīci.
• Esiet īpaši piesardzīgi, zāgējot krūmus un jaunos kociņus. Tievākie zari var iekerties asmenī un atlēkt atpakal jūsu virzienā, vai likt jums zaudēt līdzsvaru.
• Nezaudējiet ierīces vadību un nepieskarieties griežņiem, auklām vai asmeņiem un citām bīstamām kustīgām daļām, kamēr tās kustas. Šādi samazināsit kustīgu detaļu radītu traumu risku.
• Pirms izņemt iestrēgušu materiālu vai apkopt ierīci, pārliecinieties, ka slēdzis ir izslēgts un akumulators ir izņemts. Ja ierīce sāk negaidīti darboties, kad izņemat iestrēgušu materiālu vai veicat apkopi, var tikt gūta smaga trauma.
• Pārvietojiet ierīci izslēgtu un turiet to tālāk no kermana. Pareiza ierīces lietošana var samazināt nejaušu saskari ar kustīgu griezni, auklu vai asmeni.
• Pārvadājot vai uzglabājot ierīci, uz metāla asmeņiem vienmēr uzlieciet pārsegu. Pareiza ierīces izmantošana samazinās iespējamo risku, kas var rasties saskarē ar asmeni.
• Izmantojiet tikai ražotāja norādītos rezerves griežņus, auklas, griešanas galvas un asmeņus. Nepareizas rezerves daļas var radīt salūšanas un traumu risku.
• Pirms izņemt iestrēgušu materiālu vai apkopt ierīci, pārliecinieties, ka slēdzis ir izslēgts un akumulators ir izņemts.Ja ierīce sāk negaidīti darboties, kad izņemat iestrēgušu materiālu vai veicat apkopi, var tikt gūta smaga trauma.

Cita vispārīga drošības informācija

• Pirms pārvietošanās uz citu vietu izslēdziet izstrādājumu. Nododot izstrādājumu citai personali, vienmēr izņemiet akumulatoru.
• Nekad nenolieciet izstrādājumu, kamēr neesat to izslēdzis un izņēmis akumulatoru. Neatstājiet izstrādājumu bez uzraudzības, kad tas ir ieslēgts.
• Griešanas mehānisms neapstājas uzreiz pēc izstrādājuma izslēgšanas.
• Pirms izstrādājuma lietošanas un pēc triecieniem pārbaudiet, vai nav radušās nodiluma vai bojājumu pazīmes, un, ja nepieciešams, saremontējiet.
• Ja griešanas ierīcē rodas nosprostojums izstrādājuma darbības laikā, apturiet un izslēdziet izstrādājumu. Pārliecinieties, ka griešanas ierīce

pilnībā apstājas. Pirms izstrādājuma un/vai griešanas ierīces tīrīšanas, pārbaudes vai remontēšanas izņemiet akumulatoru.

• Pirms lietošanas pārbaudiet izstrādājumu. Skatiet šeit: Izstrādājuma drošības ierīces lpp. 299 un Apkope lpp. 304. Nelietojiet bojātu izstrādājumu. levērojiet šajā rokasgrāmatā aprakstītās drošības pārbaudes, tehniskās apkopes un remonta norādījumus.
• Bojāta griešanas ierīce var palielināt nelaimes gadījumu risku.
• Pārbaudiet, vai aprīkojums nav netīrs un saplaisājis. Ar suku notīriet no aprīkojuma zāli un lapas. Ja nepieciešams, uzvelciet cimdus.
• Vienmēr pārbaudiet, vai izstrādājuma ventilācijas spraugas uzturētas tīras no aizsērējumiem.
• Pārbaudiet, vai trimera galva ir pilnībā savienota ar trimeri.
• Pirms iedarbināšanas jābūt piestiprinātiem visiem pārsegiem, aizsargiem un rokturiem.
• Pārbaudiet, vai izstrādājums ir pilnīgi labā stāvoklī. Pārbaudiet vai visas uzgriežni un skrūves ir pievilkti.
• Pārbaudiet, vai trimera galva un trimera aizsargs nav bojāts vai saplaisājis. Nomainiet trimera galvu vai trimera aizsargu, ja tas ticis pakļauts triecienam vai ieplaisājis. Vienmēr lietojiet konkrētai griešanas ierīcei ieteikto aizsargu. Skatiet šeit: Piederumi lpp. 308.
• Šis izstrādājums ir bīstams instruments, ja ar to nerīkojas uzmanīgi vai ja to lieto nepareizi. Šis izstrādājums var izraisīt smagas vai nāvējošas traumas operatoram vai citām personām.
• Šo izstrādājumu nedrīkst lietot personas (tostarp bērni) ar ierobežotām kustībām, maņu vai garīgiem traucējumiem un personas ar nepietiekamu lietošanas pieredzi vai zināšanām, izņemot gadījumus, kad par šo personu drošību atbildīgā persona šīs personas uzrauga vai ir atbilstoši instruējusi. Nelaujiet bērniem spēlēties ar šo ierīci.
• Neļaujiet bērniem lietot šo ierīci vai uz uzturēties tās tuvumā. Tā kā iekārtu ir vienkārši iedarbināt, bērni to var nejauši iedarbināt. Tas var radīt smagu traumu. Tāpēc, ja ierīce netiek pieskatīta, vienmēr atvienojiet akumulatoru.
• Nekādā gadījumā neļaujiet bērniem vai citām atbilstoši neapmācītām personām strādāt ar izstrādājumu, mainīt akumulatoru vai veikt tehnisko apkopi.
• Uzglabājiet ierīci noslēdzamā vietā, kas nav pieejama bērniem un nepiederošām personām.
• Turiet rokas un kājas drošā attālumā no griešanas mehānisma, jo īpaši ierīces motora ieslēgšanas laikā.
• Pēc izstrādājuma izslēgšanas netuviniet plaukstas un pēdas griešanas ierīcei, līdz tā ir pilnībā apstājusies.
• Nenoņemiet sagriezto materiālu un neļaujiet citiem nonņemt sagriezto materiālu, kad izstrādājums

darbojas vai griešanas aprīkojums griežas, jo tas var radīt smagas traumas.

- Atcerieties, ka jūs kā operators esat atbildīgs par cilvēku vai viņu īpašuma aizsardzību pret nelaimes gadījumiem vai apdraudējumu.

- Nekādā gadījumā bez ražotāja atļaujas nedrīkst mainīt šī izstrādājuma konstrukciju. Vienmēr izmantojiet oriģinālos piederumus. Neatļautas izmaiņas un/vai neatļauti piederumi var radīt smagas vai nāvējošas traumas izstrādājuma lietotājam un citiem. Jūsu garantija, iespējams, neattiecas uz bojājumiem vai atbildību, ko ir izraisījusi nesankcionētu piederumu vai rezerves daļu lietošana.

- Šo izstrādājumu drīkst lietot tikai kopā ar mūsu ieteiktajām griešanas ierīcēm, kas norādītas nodalā Piederumi. Skatiet šeit: Piederumi lpp. 308.

- Nekādā gadījumā nelietojiet izstrādājumu, kas ir pārveidots, neievērojot sākotnējo specifikāciju.

- Nekad nelietojiet bojātu izstrādājumu. levērojiet šajā rokasgrāmatā aprakstītās drošības pārbaudes, tehniskās apkopes un remonta norādījumus. Dažus apkopes un remonta darbus drīkst veikt tikai apmācīti un kvalificēti speciālisti. Skatiet norādījumus nodalā Tehniskā apkope.

- Darbs sliktos laikapstāklos ir nogurdinošs un bieži rada papildu risku. Paaugstinātā riska dēl nav ieteicams izmantot izstrādājumu loti sliktos laikapstāklos, piemēram, biezā miglā, stiprā lietū, spēcīgā vējā, lielā aukstumā, negaisa laikā un tamlīdzīgos apstāklos.

- Nekad nestrādājiet, stāvot uz trepēm, paliktṇa vai kāda cita nenostiprināta paaugstinājuma.

- Uzglabājiet izslēgtus izstrādājumus telpās — neizmantoti izstrādājumi ir jāuzglabā telpās

- Nemiet vērā, ka visas iespējamās situācijas nav iespējams paredzēt. Vienmēr esiet piesardzīgi un izmantojiet veselo saprātu. Izvairieties no situācijām, kurās nejūtaties īsti pārliecināts par notiekošo vai veicamajām darbībām. Ja pēc šo norādījumu izlasīšanas joprojām šaubāties par notiekošo vai veicamajām darbībām, pirms turpmākas rīcības konsultējieties ar kādu ekspertu.

- Strādājot sekojiet, lai neviens cilvēks vai dzīvnieks neatrastos jūsu darba vietai tuvāk par 15 metriem. Ja vairāki operatori strādā vienā darba vietā, drošības attālumam starp tiem jābūt ne mazākam par 15 metriem. Citādi var tikt radīta smaga trauma. Ja kāds tuvojas, nekavējoties apturiet izstrādājumu. Nekad nelietojiet izstrādājumu, pirms neesat paskatijies atpakal un pārliecinājies, ka drošības zonā neviena nav.

- Nodrošiniet, lai cilvēki, dzīvnieki un citi apstākļi neietekmē izstrādājuma vadību, un tie nesaskaras ar griešanas ierīci vai nestāv celā priekšmetiem, ko var izsviest griešanas ierīce. Nelietojiet izstrādājumu, ja nelaimes gadījumā nav iespējams izsaukt palīdzību.

- Pārliecinieties, ka ir iespējams droši pārvietoties un stāvēt. Pārbaudiet, vai tuvumā nav škēršlu (saknes, akmeņi, zari, bedres utt.), kas var traucēt,

ja piepeši nepieciešams pārvietoties. levērojiet īpašu piesardzību, strādājot nogāzēs.

- Ejiet, nekādā gadījumā neskrieniet.

- Pārbaudiet darba zonu. Novāciet visus vañigos priekšmetus, piemēram, akmeņus, stikla lauskas, naglas, tērauda stiepli, auklas un citus priekšmetus, kas var tikt izsviesti vai aptīties apkārt griezējam vai griezēja aizsargam.

- Uzmanieties no zaru gabaliņiem, kas tiek izmesti griešanas laikā. Negrieziet pārāk tuvu zemei, kur var tikt izsviesti akmeņi un citi priekšmeti.

• Gādājiet, lai aktivizēta izstrādājuma griešanas ierīce nesaskartos ar apgērbu vai ķermeņa daļām. Turiet izstrādājumu zem jostas līmeņa.

- Sargieties no izsviestiem priekšmetiem. Vienmēr lietojiet apstiprinātus acu aizsarglīdzekļus. Nekad nesniedzieties pāri griešanas ierīces aizsargam. Akmeņi, gruži un citi elementi var tikt izsviesti, trāpot acīs un izraisot aklumu vai smagas traumas.

- Lietojot dzirdes aizsarglīdzekļus, vienmēr uzmanīgi klausieties, lai sadzirdētu brīdinājumu signālus vai saucienus. Kad izstrādājums apstājas, vienmēr nonemiet dzirdes aizsarglīdzekļus.

- Ja rodas nevēlamas vibrācijas, izvelciet jaunu auklu un iestatiet pareizu garumu — tādējādi vibrācijas tiks novērstas.

- Ja izstrādājums rada normām neatbilstošas vibrācijas, apturiet tā darbību un izņemiet akumulatoru.

- Personām ar asinsrites traucējumiem pārmērīga atrašanās vibrāciju ietekmē var izraisīt asinsrites vai nervu sistēmas saslimšanu. Ja jūtat pārmērīgas vibrācijas ietekmes simptimus, sazinieties ar ārstu. Simptomi var būt šādi: nejutīgums, tirpšana, dūrieni, sāpes, spēka zudums, ādas krāsas vai stāvokļa izmainas. Šie simptomi parasti ir novērojami pirkstos, rokās vai locītavās.

- Vienmēr turiet izstrādājumu ar abām rokām. Turiet izstrādājumu kermana labajā pusē.

Asmens atlēkšanas iemesli un saistītie brīdinājumi

- Asmens grūdiens ir pēkšņa ierīces sāniska, uz priekšu vai atpakaļ vērsta kustība, kas var rasties, kad asmens iestrēgst vai aizķeras uz tāda objekta kā saplāksnis vai koka celms. Atsitiens var būt pietiekami spēcīgs, lai liktu ierīcei un/vai operatoram spēji pagriezties jebkurā virzienā un, iespējams, zaudēt vadību pār ierīci. Asmens grūdienu un ar to saistīto apdraudējumu var nepieļaut, veicot atbilstošus piesardzības pasākumus, kā norādīts turpmāk.

- Stingri satveriet ierīci ar abām rokām, novietojot tās tā, lai izvairītos no asmens atlēkšanas. Nostājieties ierīcei kreisajā pusē. Asmens atlēkšana var palielināt traumu risku, ja ierīces sāk negaidīti kustēties. Operators var uzraudzīt asmens atlēkšanu, ja ir veikti atbilstoši piesardzības pasākumi.

• Ja asmens keras vai kāda iemesla dēl pārtrauc griezt, izslēdziet ierīci un turiet to nekustīgi materiālā, līdz asmens pilnībā apstājas. Kad asmens keras, nekādā gadījumā nemēginiet izņemt ierīci no materiāla vai vilkt to atpakal, kamēr asmens kustas, pretējā gadījumā var notikt asmens atlēkšana. Veiciet pārbaudi un novērsiet asmens kersanās iemeslu.
• Neizmantojiet trulus vai bojātus asmeņus. Truli vai bojāti asmeņi palielina iestrēgšanas vai ķeršanas risku materiālā, kā rezultātā asmens atlec.
• Vienmēr gādājiet, lai materiāls būtu labi redzams. Asmens atlēciens jeb grūdiens visdrīzāk var notikt vietās, kur ir slikti pārredzama plaujamā vieta.
• Ja, lietojot ierīci, jums kāds tuvojas, izslēdziet ierīci. Pastāv citu cilvēku traumu risks, ko rada kustīgs asmens tā atlēkšanas gadījumā.

Individuālie aizsarglīdzekļi

BRĪDINĀJUMS: Pirms sākat lietot šo izstrādājumu, izlasiet tālāk izklāstītos brīdinājumus.

• Izmantojot izstrādājumu, vienmēr lietojiet apstiprinātus individuālos aizsarglīdzekļus. Šādi līdzekļi nevar pilnībā novērst traumu gūšanas risku, taču samazina traumu smaguma pakāpi, ja negadījums tomēr notiek. Laujiet izplatītājam palīdzēt jums izvēlēties pareizo aprīkojumu.
• Lietojiet kiveri, ja koki darba zonā ir garāki par 2 m/6,5 pēdām.
• Izmantojiet apstiprinātus dzirdes aizsarglīdzekļus.
• Vienmēr izmantojiet apstiprinātas aizsargbrilles, kas atbilst standartam ANSI Z87.1 ASV vai standartam EN 166 ES valstīs. Sejas aizsardzībai izmantojiet sejsegu. Ar sejsegu nepietiek, lai aizsargātu acis.

(Att. 19)

• Vajadzības gadījumā izmantojiet cimdus, piemēram, piestiprinot, pārbaudot vai tīrot griešanas aprīkojumu.
• Lietojiet aizsargapavus ar tērauda purngaliem un neslīdošām zolēm.
• Lietojiet izturīga auduma apgērbu. Vienmēr valkājiet biezas, garas bikses un apgērbu ar garām piedurknēm. Nevalkājiet valīgu apgērbu, kas viegli var iekerties krūmos un zaros. Nevelciet dārglietas, īsas bikses un sandales. Nestaigājiet basām kājām. Sakārtojiet matus droši virs pleciem. (Att. 20)
• Turiet tuvumā neatliekamās palīdzības aprīkojumu.

(Att. 21)

Izstrādājuma drošības ierīces

BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet tālāk izklāstītos brīdinājumus.

Šajā sadaļā ir izskaidrotas izstrādājuma drošības funkcijas, tā nolūks un veidi, kā tiek veikta tā pārbaude un apkope, lai garantētu izstrādājuma pareizu darbību. Skatiet norādījumus nodalā ar virsrakstu Izstrādājuma pārskats lpp. 293 lai uzzinātu, kur izstrādājumā atrodas šīs daļas.

Šī izstrādājuma darbmūžs var saīsināties un var palielināties nelaimes gadījumu risks, ja izstrādājuma apkope netiek veikta pareizi un ja apkope un/vai remonts netiek veikts profesionāli. Ja nepieciešama papildu informācija, sazinieties ar tuvāko izplatītāju, kas nodrošina apkopi.

BRĪDINĀJUMS: Nekādā gadījumā nelietojiet izstrādājumu ar bojātu drošības aprīkojumu. Izstrādājuma drošības aprīkojums ir jāpārbauda un jāuztur, pamatojoties uz šajā nodalā izklāstīto informāciju. Ja izstrādājums neatbilst iepriekš aprakstīto pārbaužu prasībām, sazinieties ar vietējo remontdarbnīcu, lai izstrādājumu saremontētu.

IEVĒROJIET: Izstrādājuma apkopi un remontu drīkst veikt tikai īpaši apmācīti tehniķi. Tas jo īpaši atteicas uz izstrādājuma drošības aprīkojumu. Ja izstrādājums neatbilst zemāk aprakstīto pārbaužu prasībām, sazinieties ar apkopes pakalpojumu nodrošinātāju. Jebkura mūsu izstrādājuma iegāde garantē profesionāla remonta un apkopes pieejamību. Ja mazumtirgotājs, pie kura iegādājāties izstrādājumu, nav apkopi veicošs izplatītājs, uzziniet no viņa tuvākā apkopes veicēja adresi.

Lietotāja saskarnes pārbaude

1. Turiet nospiestu ieslēgšanas/apturēšanas pogu (A).
   a) Izstrādājums ir ieslēgts, ja iedegas displejs (B). (Att. 22)
   b) Izstrādājums ir izslēgts, ja displejs nodziest.

2. Ja displejā deg vai mirgo brīdinājuma indikators, skatiet šeit: Probēmu novēršana lpp. 306.

Piedziņas mēlītes blokētāja pārbaude

Piedziņas mēlītes blokētājs aizsargā pret nejaušu iedarbināšanu. Ja stumsit piedziņas mēlīti uz priekšu (A) un pēc tam piespiedīsit piedziņas mēlīti pie roktura (B), piedziņas mēlīte (C) tiks atbrīvota. Atlaižot rokturi, piedziņas mēlīte un tās blokētājs atgriežas sākumstāvoklī. Tas notiek ar divu nesaistītu atsperu palīdzību. (Att. 23)

1. Pārbaudiet, vai piedziņas mēlīte ir noblokēts, kad blokētājs ir sākumstāvoklī. (Att. 24)

2. Nospiediet mēlīti un pārbaudiet, vai pēc atlaišanas tā atgriežas sākumstāvoklī. (Att. 25)

3. Pārbaudiet, vai piedziņas mēlīte un blokētājs kustas brīvi un atgriezes atspere darbojas pareizi. (Att. 26)
4. ledarbiniet izstrādājumu, skatiet Izstrādājuma ieslēgšana lpp. 303.
5. Palieliniet ātrumu līdz maksimālajam ātrumam.
6. Atlaidiet piedziņas mēlīti un pārbaudiet, vai griešanas ierīce pilnībā apstājas.

Stiprinājuma siksnas ātrās atlaišanas funkcija

BRĪDINĀJUMS: Neizmantojiet stiprinājuma siksnu ar ātrās atlaišanas funkciju, ja tā nedarbojas pareizi. Regulējot izstrādājumu, pārliecinieties, ka stiprinājuma siksnas atlaišanas funkcija darbojas pareizi.

- Stiprinājuma siksnas atlaišanas funkcija atrodas izstrādājuma priekšdalā.

(Att. 27)

- Stiprinājuma siksnām vienmēr jābūt pareizā stāvoklī.

- Ārkārtas gadījumā stiprinājuma siksnas atlaišanas funkcija palīdzēs droši atlaist izstrādājumu.

Griešanas ierīces aizsarga pārbaude

BRĪDINĀJUMS: Nelietojiet griešanas ierīci, ja tai nav pareizi uzstādīts apstiprināts griešanas ierīces aizsargs. Obligāti izmantojiet griešanas ierīci kopā ar ieteicamo griešanas ierīces aizsargu (sk. Piederumi lpp. 308). Ja griešanas ierīces aizsargs ir uzstādīts nepareizi vai ir bojāts, pastāv nopietnas traumas risks.

Griešanas ierīces aizsargs aptur objektus, kas tiek izsviesti operatora virzienā. Tas arī novērš traumas, kas rodas, ja pieskaraties griešanas ierīcei.

1. Apturiet izstrādājumu un izņemiet akumulatoru.
2. Vizuāli pārbaudiet, vai nav bojājumu, piemēram, plaisu. (Att. 28)
3. Ja griešanas ierīces aizsargs ir bojāts, nomainiet to.

Pretuzgriežna piestiprināšana un noņemšana

BRĪDINĀJUMS: Apturiet izstrādājumu un izņemiet akumulatoru, izmantojiet aizsargcimdus un esiet piesardzīgs, rīkojoties ar griešanas ierīces asajām malām.

Pretuzgriezni izmanto dažu veidu griešanas ieriču piestiprināšanai. Pretuzgrieznim ir kreisās puses vītne. (Att. 29)

- Lai piestiprinātu, pievelciet pretuzgriezni pretēji griešanas ierīces griešanās virzienam.

• Lai noņemtu pretuzgriezni, atskrūvējiet to griešanas ierīces griešanās virzienā.
• Lai atlaistu un pievilktu pretuzgriezni, izmantojiet uzgriežnatslēgu ar garu kātu. Bultiņa attēlā norāda vietu, kur jālieto uzgriežnatslēga.

Piezīme: Pārliecinieties, ka pretuzgriezni nevar pagriezt ar pirkstiem. Nomainiet pretuzgriezni, ja neilona oderējuma pretestība nav vismaz 1,5 Nm. Uzgrieznis jāmaina, kad tas uzskrūvēts apmēram 10 reizes.

Griešanas ierīce

BRĪDINĀJUMS: Izņemiet akumulatoru un pārliecinieties, ka griešanas ierīce ir pilnībā apstājusies, pirms turpināt darbu ar kādu no griešanas ierīces dalām.

BRĪDINĀJUMS: Izmantojiet pareizu griešanas ierīci. Izmantojiet griešanas ierīci tikai ar mūsu ieteiktajiem aizsargiem, skatiet šeit: Piederumi lpp. 308. Pārliecinieties, ka griešanas ierīce ir pareizi uzasināta. Nepareizi uzasināta griešanas ierīce palielina asmens atsitiena risku.

BRĪDINĀJUMS: Kustīgais asmens var radīt traumu, kamēr tas turpina griezties pēc slēdža atlaišanas. Esiet piesardzīgi un uzgaidiet, līdz asmens pilnībā apstājas.

(Att. 30)

Darbojoties ar griešanas ierīci, valkājiet aizsargcimdus.

• Izmantojiet asmeņus un zāles nažus, lai pļautu leknu zāli.
• Izmantojiet trimera galvu, lai apgrieztu zāli.
• Pārbaudiet, vai griešanas ierīce nav bojāta vai ieplaisājusi. Nomainiet bojātu griešanas ierīci.

Trimera galva

• Vienmēr lietojiet pareizu trimera galvu, griešanas ierīces un vienmēr izmantojiet tikai ieteikto trimera auklu. Skatiet Piederumi lpp. 308 un montāžas aprakstu rokasgrāmatas beigās.
• Pārliecinieties, vai nav bojāts uz trimera aizsarga esošais grieznis.
• Pārliecinieties, ka trimera aukla ir cieši un vienādi uztīta apkārt rumbai, lai novērstu neparastas izstrādājuma vibrācijas. Dažāda garuma aukla var radīt nevajadzīgu vibrāciju. Lai iegūtu pareizā garuma auklu, piesitiet trimera galvu pie zemes.

Lai pagarinātu auklas darbmūžu, to var vismaz divas dienas mērcēt ūdenī pirms uzlikšanas. Šādi aukla klūs izturīgāka.

Zāles asmens

• Izmantojiet pareizi uzasinātus asmeņus. Nepareizi uzasināts vai bojāts asmens palielina traumu gūšanas risku.
• Lai pareizi uzasinātu un iestatītu asmeni pareizi, skatiet asmenim pievienotos norādījumus.

Norādījumi par drošu uzstādīšanu

BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet, izprotiet un ievērojiet šos norādījumus.

• Pirms izstrādājuma sagatavošanas darbam izņemiet no tā akumulatoru.
• Izmantojiet apstiprinātus aizsargcimdus.
• Kad izmantojat zāles asmeni, pārliecinieties, ka izstrādājumam ir piestiprināts pareizs asmens aizsargs un stiprinājuma siksna.
• Bojāts vai nepareizs aizsargs var radīt traumu. Neizmantojiet griešanas ierīci, kam nav piestiprināts apstiprināts aizsargs.
• Piedziņas diskam un balsta atlokam jābūt pareizi savienotiem griešanas ierīces centrālajā atverē. Griešanas ierīce, kas nav piestiprināta pareizi, var radīt traumu vai nāvi.
• Lai izstrādājumu darbinātu droši un novērstu traumas operatoram vai citām personām, izstrādājums vienmēr ir pareizi jāpiestiprina stiprinājuma siksnām.

Norādījumi par drošu apkopi

BRĪDINĀJUMS: Pirms veicat produkta apkopi, izlasiet brīdinājuma norādījumus.

• Nonemiet akumulatoru, pirms veicat apkopi, citas pārbaudes vai montējat produktu.
• Operators drīkst veikt tikai šajā lietotāja rokasgrāmatā norādītos apkopes un servisa darbus. Par plašākiem apkopes un servisa darbiem sazinieties ar jūsu apkopes nodrošinātāju.
• Nefīriet akumulatoru un tā lādētāju ar ūdeni. Spēcīgs mazgāšanas līdzeklis var radīt plastmasas bojājumus.
• Neveicot apkopi, samazinās produkta dzīves cikls un palielinās nelaimes gadījumu risks.
• Īpaša apmācība ir nepieciešama visiem apkopes un remontdarbiem, jo īpaši šī produkta drošības ierīcēm. Ja visas šajā lietotāja rokasgrāmatā norādītās pārbaudes netiek apstiprinātas pēc apkopes veikšanas, sazinieties ar apkopes nodrošinātāju. Mēs garantējam profesionālu remontdarbu un apkopes pieejamību jūsu produktam.
• Asmens zobiem ir jābūt pareizi uzasinātiem! levērojiet mūsu ieteikumus. Izlasiet ari norādījumus uz asmens iepakojuma.
• Vienmēr izmantojiet tikai oriğinālās detaļas.
• Labojot griešanas ierīci, noteikti izmantojiet izturīgus cimdus. Asmeņi ir ħoti asi, tāpēc ħoti vienkārši var gūt traumas.

Montāža

Roktura stieņa montāža

1. Izskrūvējiet skrūvi aiz droseles roktura. (Att. 31)
2. Pārvietojiet droseles rokturi roktura stieņa labajā pusē.
3. Salāgojiet atveri aiz droseles roktura ar atveri roktura stienī.
4. Virziet skrūvi cauri atverēm. Pievelciet skrūvi.
5. Pievienojiet stūri starp bultiņām uz vārpstas. Pievelciet skrūvi. (Att. 32)

Roktura stieņa novietošana transportēšanas stāvoklī

1. Atlaidiet fiksatoru.

2. Grieziet roktura stieni, līdz tas ir paralēli vārpstai. (Att. 33)

3. Grieziet roktura stieni ap kātu, līdz roktura stieņa skava fiksējas transportēšanas stāvoklī. (Att. 34)

4. Pievelciet fiksatoru.

Griešanas aprīkojuma montāža

Griešanas aprīkojumā ietilpst griešanas ierīce un griešanas ierīces aizsargs.

BRĪDINĀJUMS: Apturiet izstrādājumu un izņemiet akumulatoru. Lietojiet aizsargcimdus.

BRĪDINĀJUMS: Vienmēr izmantojiet griešanas ierīces aizsargu, kas ir ieteikts attiecīgajai griešanas ierīcei. Skatiet šeit: Piederumi Ipp. 308.

BRĪDINĀJUMS: Nepareizi piestiprināta griešanas ierīce var izraisīt traumas vai nāvi.

Griešanas (plaušanas) aprīkojums un aizsargi

Izstrādājums izmanto to pašu griešanas stiprinājuma aizsargu gan zāles asmenim, gan trimera galvai.

- Griešanas ierīces aizsargs un zāles asmens.

(Att. 35)

• Griešanas ierīces aizsargs un trimera galva.

(Att. 36)

Trimera galvas aizsarga, griešanas ierīces aizsarga un zāles asmens uzstādīšana

Trimera galvas T35 piestiprināšana

1. Uz piedziñas vārpstas novietojiet piedziñas disku (B).
2. Grieziet piedziņas vārpstu, līdz viena no piedziņas diska atverēm savietojas ar atbilstošo atveri transmisijas korpusā.
3. Lai fiksētu vārpstu, ievietojiet atverē fiksācijas tapu (C).
4. Lai piestiprinātu trimera galvu (H), grieziet to pretēji pulksteņrādītāju kustības virzienam. (Att. 37)

Trimera galvas T35 nonemšana

1. Lai fiksētu vārpstu, ievietojiet atverē fiksācijas tapu (C).
2. Lai nonemtu trimera galvu (H), grieziet to pulkstenrādītāju kustības virzienā.
3. Nonemiet no piedziñas vārpstas piedziñas disku (B). (Att. 37)

Griešanas ierīces aizsarga piestiprināšana

1. Nostipriniet grišanas ierīces aizsargu (A) pie āka uz plāksnes turētāja (B). (Att. 38)
2. Uzstādiet griešanas ierīces aizsargu uz vārpstas un pievelciet ar skrūvi (C).

Griešanas ierīces aizsarga nonemšana

- Atlaidiet skrūvi (C) un noņemiet griešanas ierīces aizsargu (A) no vārpstas. (Att. 39)

Zāles asmens uzstādīšana

1. Novietojiet izstrādājuma korpusu uz līdzenas virsmas, lai pārliecinātos, ka asmens ir pareizi uzstādīts.

2. Grieziet piedziñas vārpstu, līdz viena no piedziñas diska atverēm (B) savietojas ar atbilstošo atveri transmisijas korpusā.

3. Lai fiksētu vārpstu, ievietojiet atverē fiksācijas tapu (C).
4. Novietojiet zāles asmeni (D), balsta uzliku (E) un balsta atloku (F) uz piedziņas vārpstas. (Att. 40)
5. Pārliecinieties, vai piedziņas disks un balsta atloks pareizi ir savienots atverē zāles asmens centrā. (Att. 30)
6. Piestipriniet uzgriezni (G).
7. Pievelciet uzgriezni ar uzgriežnatslēgu. Turiet uzgriežnatslēgas rokturi asmens aizsarga tuvumā. Piegrieziet pretējā virzienā tam, kā rotē griešanas ierīce. Pievelciet ar 35–50 Nm griezes momentu. (Att. 41)

Zāles asmens nonemšana

1. Novietojiet izstrādājuma korpusu uz līdzenas virsmas, lai nodrošinātu, ka asmens tiek nonemts pareizi.
2. Lai fiksētu vārpstu, ievietojiet vārpstas atverē fiksācijas tapu (C).
3. Noskrūvējiet uzgriezni (G).
4. Nonemiet no piedziñas vārpstas balsta atloku (F), balsta uzliku (E) un zāles asmeni (D). (Att. 40)

Stiprinājuma siksnas regulēšana

BRĪDINĀJUMS: Pareizi piestipriniet šo izstrādājumu stiprinājuma siksnai. Pretējā gadījumā nevarēsit droši vadīt izstrādājumu, un tā rezultātā var tikt radīta trauma sev un citiem. Nelietojiet stiprinājuma siksnu ar bojātu ātrās atvienošanas mehānismu.

BRĪDINĀJUMS: Izmantojiet ātrās atvienošanas funkciju, ja jums ir jāatbrīvojas no izstrādājuma un stiprinājuma siksnas ārkārtas situācijā.

1. Uzlieciet stiprinājuma siksnu.
2. Noregulējiet stiprinājuma siksnu labākajā darba stāvokli.
3. Noregulējiet sānu siksnas, līdz svars tiek vienmērīgi sadalīts uz pleciem. (Att. 42)
4. Regulējiet stiprinājuma siksnu, līdz griešanas ierīce ir paralēli zemei. (Att. 43)
5. Ja jägriež zâle, laujiet, lai griešanas ierîce nedaudz saskaras ar zemi. Noregulëjiet piekares punktu, lai pareizi lîdzsvarotu izstrādājumu.

Lietošana

levads

BRĪDINĀJUMS: Pirms produkta lietošanas izlasiet un izprotiet drošības norādījumus.

Akumulatoru savienošana ar produktu

BRĪDINĀJUMS: Produktā izmantojiet tikai Husqvarna originālos akumulatorus.

1. Pārliecinieties, vai akumulators ir pilnībā uzlādēts.
2. lebīdiet akumulatoru izstrādājuma akumulatora turētājā. Atskanot klikšķim, akumulators automātiski nofiksējas. (Att. 44)

IEVĒROJIET: Ja akumulators viegli neieslīd akumulatora turētājā, akumulators nav pareizi uzstādīts. Pretējā gadījumā izstrādājums var tikt bojāts.

1. Pārliecinieties, vai akumulators ir pareizi uzstādīts.

Darbības, kas jāveic pirms izstrādājuma iedarbināšanas

• Apskatiet darba vietu, iepazistoties ar tās reljefu. Aplūkojiet nogāzi un pārbaudiet, vai uz tās ir škēršļi, piemēram, akmeņi, zari vai grāvji.
  • Rūpīgi pārbaudiet izstrādājumu.
• Veiciet drošības pārbaudes, uzturēšanu un apkopi, kas aprakstīta šajā rokasgrāmatā.
• Ja asmens ir lietots, pārliecinieties, vai pretuzgrieznis ir pareizi pievilkts.
• Pārliecinieties, ka visi pārsegi un griēšanas ierīces aizsargs ir pareizi pievienoti un nav bojāti. Nomainiet bojātās daļas.

Darba pozicija

• Turiet izstrādājumu ar abām rokām.
- Turiet izstrādājumu kermeṇa labajā pusē.
- Turiet griešanas ierīci zem vidukļa līnijas.
- Vienmēr gādājiet, lai izstrādājums būtu piestiprināts uzkabei.
- Netuviniet kermana dalas karstām virsmām.
- Netuviniet kermena dalas griešanas ierīcei.

Slodzes vienmērīga sadalīšana uz pleciem

1. Pielāgojiet sānu siksnu spriegojumu, lai pleciem pieliktu vienādu slodzi.

2. Noregulējiet stiprinājuma siksnas labākajā darba stāvoklī. Noregulētas stiprinājuma siksnas un izstrādājums atvieglos darbu.

Izstrādājuma ieslēgšana

1. Nospiediet un turiet ieslēgšanas pogu, līdz iedegas zaļais LED indikators. (Att. 45)
2. Regulējiet ātrumu ar piedziņas mēlīti.

Maksimālā ātruma ierobežošana ar režīma pogu

Izstrādājumam ir režīma poga. Izmantojot režīma pogu, operators var ierobežot maksimālo ātrumu. Režīma pogai ir trīs ātruma līmeņi. Zemāks līmenis paildzina izstrādājuma darbības laiku. Izmantojiet 1. un 2. līmeni, ja darbībai nav nepieciešams maksimāls ātrums/ maksimāla jauda. Ja darba apstākļiem ir nepieciešams maksimālais ātrums/pilna jauda, izmantojiet 3. līmeni. Neizmantojiet darbam augstāku līmeni, nekā tas ir nepieciešams.

1. Nospiediet režima pogu, lai iestatītu maksimālā ātruma ierobežojumu. Ja funkcija ir ieslēgta, iedegas balta gaismas diode. (Att. 46)
2. Vēlreiz nospiediet režīma pogu, lai izvēlētos nākamo ātruma līmeni.

Automātiskās izslēgšanas funkcija

Izstrādājumam ir izslēgšanas funkcija, kas izslēdz izstrādājumu, ja tas netiek izmantots.

Zāles griešana ar zāles asmeni

1. Zāles asmeņus un zāles griezējus nedrīkst izmantot koka stumbru griešanai.
2. Visu veidu garas vai rupjas zāles griešanai ir jāizmanto zāles asmens.
3. Zāle ir jāgriež ar sānisku kustību no labās puses uz kreiso (plaušanas gājiens) un no kreisās uz labo (atgriežoties sākumstāvoklī). Sekojiet, lai asmens veiktu plaušanu ar kreiso malu (sektors starp nosacītās pulksteņa ciparnīcas 8 un 12).
4. Ja plaujot, asmens tiek sagāzts nedaudz pa kreisi, zāle saguļas vālā, kas atvieglo tās savākšanu, piemēram, ar grābekli.
5. Centieties strādāt ritmiski. Stāviet stabili ar izplestām kājām. Pēc atgriešanās sākumstāvoklī pavirzieties nedaudz uz priekšu un atkal ienemiet stabilu stāvokli.
6. Laujiet, lai balsta uzlika viegli atspiežas pret zemi. Tas aizsargā asmeni pret saskari ar zemi.

7. Samaziniet iespēju materiālam aptīties ap asmeni, vienmēr strādājot ar maksimālu ātrumu un izvairoties no materiāla griešanas, veicot atgriešanās kustību.

8. Pirms nogrieztā materiāla savākšanas apturiet motoru, atvienojiet trimeri no stiprinājuma siksnām un novietojiet uz zemes.

Zāles griešana, izmantojot trimera galvu

Zāles apgriešana

1. Turiet trimera galvu slīpi tieši virs zemes. (Att. 47) Nespiediet zāles trimeri tieši zālē.
2. Veicot griešanu objektu tuvumā, izmantojiet 80% ātruma. (Att. 48)

Zāles plaušana

1. Płaujot zāles trimera auklai jāatrodas paralēli zemei. (Att. 49)
2. Nespiediet trimera galvu pret zemi. Var tikt bojāta augsne un izstrādājums.
3. Neļaujiet trimera galvai nepārtraukti pieskarties zemei, jo var tikt bojāta trimera galva.
4. Pārvietojot trimeri no vienas puses uz otru, kad plaujat zāli, izmantojiet maksimālu griešanās ātrumu. (Att. 50) Pārliecinieties, ka zāles trimera aukla ir paralēli zemei.

Zāles aizslaucīšana

Gaisa plūsmu no rotējošās trimmera auklas var izmantot, lai aizvāktu zāli no teritorijas.

1. Turiet trimmera galvu un tās auklu paralēli zemei un virs zemes.
2. Palieliniet ātrumu līdz maksimālajam ātrumam.
3. Virziet trimmera galvu no vienas puses uz otru un aizslaukiet zāli.

BRĪDINĀJUMS: Notīriet trimmera galvas pārsegu katru reizi, kad piestiprināt jaunu trimmera auklu, lai novērstu līdzsvara trūkumu un vibrāciju rokturos. Pārbaudiet arī pārējās trimmera galvas daļas un vajadzības gadījumā tās notīriet.

Izstrādājuma apturēšana

1. Atlaidiet piedziņas mēlīti vai piedziņas mēlītes blokētāju.
2. Nospiediet apturēšanas pogu. (Att. 45)
3. Nospiediet atlaišanas pogas uz akumulatora un iznemiet akumulatoru. (Att. 51)

Apkope

levads

BRĪDINĀJUMS: Pirms veicat apkopes darbības, izlasiet nodalų par drošību un pārliecinieties, vai saprotat to.

Tehniskās apkopes grafiks

BRĪDINĀJUMS: Pirms veicat apkopi, izņemiet akumulatoru.

Zemāk ir redzams izstrādājuma apkopes darbību saraksts.

Tehniskā apkope Katru	dienu	Reizi ne-dēļā	Reizi mē-nesī
Tīriet izstrādājuma ārējās daļas ar sausu drānu. Neizmantojiet ūdeni. X
Pārliecinieties, ka ieslēgšanas/apturēšanas poga darbojas pareizi un nav bojāta. X
Pārbaudiet, vai piedziņas mēlīte un piedziņas mēlītes bloķēšanas funkcija darbo-jas pareizi un atbilstoši drošības noteikumiem.	X
Pārliecinieties, ka visas vadības ierīces darbojas un nav bojātas. X
Rokturiem jābūt sausiem un tīriem, bez smērvielas un eļļas traipiem. X
Pārliecinieties, vai griešanas ierīce nav bojāta. Ja griešanas ierīce ir bojāta,nomainiet to.	X
Pārbaudiet, vai griešanas ierīces aizsargs vai nazis nav bojāts. Ja griešanasierīces aizsargs vai nazis ir bojāts, nomainiet to.	X
Pārliecinieties, vai skrūves un uzgriežņi ir stingri pievilkti. X
Pārbaudiet, vai darbojas akumulatora atbrīvošanas pogas, fiksējot akumulatoruizstrādājumā.	X
Pārbaudiet, vai akumulatora lādētājs nav bojāts un darbojas pareizi. X
Pārliecinieties, vai akumulators nav bojāts. X
Pārliecinieties, vai nav bojāts piekares punkts. X
Pārliecinieties, ka rokturis un roktura stienis nav bojāts un ir piestiprināts pareizi. X
Pārbaudiet, vai asmens ir pareizi iecentrēts, ir ass un nav bojāts. Neiecentrēts asmens var radīt vibrāciju, kas savukārt var bojāt trimeri.	X
Pārbaudiet, vai griešanas ierīces pretuzgrieznis ir pievilkts pareizi. X
Pārliecinieties, ka asmens transportēšanas pārsegs nav bojāts un transportēša-nas pārsegu var piestiprināt pareizi.	X
Pārbaudiet visas savienotājuzmavas un savienojumus. Pārliecinieties, vai tie nav bojāti un netīri.		X
Pārbaudiet, vai koniskais zobrats ir atbilstoši uzpildīts ar smērvielu; skatiet šeit: Konisko zobratu reduktora eļļošana lpp. 305. Ja tā nav, lietojiet Husqvarna koni-skā zobrata smērvielu.		X
Pārbaudiet, vai gaisa ieplūdes atvere nav netīra. Tīriet gaisa ieplūdes atveri ar saspiestu gaisu.		X
Pārbaudiet savienojumus starp akumulatoru un izstrādājumu. Pārbaudiet savie-nojumu starp akumulatoru un akumulatora lādētāju.			X
Pārbaudiet, vai drošības atlaišanas mehānisms uz stiprinājuma siksnām nav bojāts un darbojas pareizi.			X

Produkta, akumulatora un akumulatora lādētāja tīrīšana

1. Pēc lietošanas tīriet produktu ar sausu drānu.
2. Tīriet akumulatoru un akumulatora lādētāju ar sausu drānu. Akumulatora vadotnes sliedēm ir vienmēr jābūt tīrām.
3. Pärliecinieties, vai akumulatora un akumulatora lādētāja spailes ir tīras, pirms akumulators tiek ievietots akumulatora lādētājā vai produktā.

Zāles naža un zāles asmens asināšana

izstrādājumu un izņemiet akumulatoru.

Lietojiet aizsargcimdus.

• Lai pareizi uzasinātu zāles nazi vai zāles asmeni, skatiet instrukcijas, kas ir pievienotas griešanas ierīcei.
• Lai nodrošinātu līdzsvaru, visas malas uzasiniet vienādi.
• Izmantojiet viengabala plakano vili. (Att. 52)

BRĪDINĀJUMS: Vienmēr

atbrīvojieties no asmens, kas ir bojāts.

Nemēginiet iztaisnot saliektu vai savērptu asmeni un izmantot to vēlreiz.

Trimera auklas pārbaude

Izmantojiet tikai lietošanai ieteicamo trimera auklu. Skatiet attēlu rokasgrāmatas beigu lappusēs.

1. levietojiet auklu atverē uz izstrādājuma pārsega, lai pārliecinātos, vai tā atbilst ieteikumam. (Att. 53)

Konisko zobratu reduktora ellošana

1. Noņemiet griešanas aprīkojumu.
2. Novietojiet izstrādājumu tā, lai smērvielas noslēgs būtu augstākajā pozīcijā.
3. Noņemiet smērvielas noslēgu. (Att. 54)
4. Skatieties smērvielas noslēga atverē un grieziet piedziņas vārpstu. Smērvielas līmenim (A) ir jābūt vienā līmenī ar zobrata zobu (B) augšējo daļu. (Att. 55)
5. Ja smērvielas līmenis ir pārāk zems, piepildiet konisko zobratu reduktoru ar Husqvarna konisko zobratu reduktora smērvielu. Piepildīšanu veiciet lēnām, un, lietojot konisko zobratu reduktora smērvielu, grieziet piedziņas vārpstu. Pārtrauciet, kad sasniegts atbilstošais līmenis (B).

Problēmu novēršana

Lietotāja saskarne

Problēma lespējamās klūmes lespējamā rīcība
Mirgo oranžas krāsas akumulatora LED indikators	Akumulators izlādējies. Uzlādējiet akumulatoru.
Kļūdas LED indikators mirgo sarkanā krāsā.	Pārslodze. Griešanas ierīce ir blokēta. Apturiet ierīci. Izņemiet akumulatoru. Notīriet griešanas ierīci no nevēlamiem materiāliem.
	Temperatūras nobīde. Laujiet izstrādājumam atdzist.
	Piedziņas mēlīte un aktivizēšanas poga tiek nospiesta vienlai-kus.	Atlaidiet piedziņas mēlīti, lai izstrādājums tik-tu ieslēgts.
Izstrādājums nesāk darboties Akumulatora savienotājos iekļu-vuši netīrumi.	Notīriet akumulatora savienotājus, izmantojot saspiestu gaisu vai mīkstu suku.
Deg sarkanas krāsas LED indika-tors	Izstrādājumam ir nepieciešama apkope.	Sazinieties ar apkopes dienesta pārstāvi.

Pārvadāšana, glabāšana un utilizēšana

Pārvadāšana un uzglabāšana

• Komplektācijā iekļautie litija jonu akumulatori atbilst bīstamo preču normatīvo aktu prasībām.
• levērojiet īpašās prasības, kas sniegtas uz iepakojuma un uzlīmēm attiecībā uz komerciālu transportēšanu, kā arī trešo pušu un sūtišanas agentu prasības.
• Pirms nosūtāt izstrādājumu, konsultējieties ar bīstamo preču apstrādes speciālistu. levērojiet visus spēkā esošos valsts likumus.
• Kad ievietojat akumulatoru iepakojumā, atvērtiem kontaktiem pievienojiet līmlenti. levietojiet akumulatoru iepakojumā cieši, lai novērstu kustēšanos.
• Transportēšanas vai glabāšanas nolūkos izņemiet akumulatoru.
• Novietojiet akumulatoru un akumulatora lādētāju sausā vietā, kuru neietekmē mitrums un sals.

• Neglabājiet akumulatoru vietās, kur var rasties statiskā elektrība. Neglabājiet akumulatoru metāla kārbā.

• Novietojiet akumulatoru glabāšanai vietā, kur temperatūra ir diapazonā no 5 °C/41 °F līdz 25 °C/77 °F un ko neskar tieša saules gaisma.

• Novietojiet lādētāju glabāšanai vietā, kur temperatūra ir diapazonā no 5 °C/41 °F līdz 45 °C/113 °F un ko neskar tieša saules gaisma.
• Izmantojiet akumulatoru lādētāju tikai tad, ja apkārtējā temperatūra ir diapazonā no 5 °C/41 °F līdz 40 °C/104 °F.
• Pirms akumulatoru novietojat ilgstošai uzglabāšanai, uzlādējiet to par 30–50%.
• Novietojiet akumulatora lādētāju slēgtā un sausā vietā.
• Uzglabāšanas laikā neturiet akumulatoru lādētāja tuvumā. Neļaujiet bērniem un citām nesankcionētām personām pieskarties aprīkojumam. Glabājiet aprīkojumu slēdzamā vietā.
• Notīriet izstrādājumu un veiciet pilnu apkopi, pirms novietojat to ilgstošai glabāšanai.
• Izmantojiet transportēšanas aizsargu uz izstrādājuma, lai novērstu traumas vai izstrādājuma bojājumus transportēšanas vai glabāšanas laikā.
• Transportēšanas laikā droši nostipriniet izstrādājumu.

Akumulatora, lādētāja un produkta likvidācija

Simboli uz izstrādājuma vai tā iepakojuma norāda, ka šis izstrādājums nav sadzīves atkritums. Utilizējiet to elektrisko un elektronisko ierīču pārstrādes uznēmumā.

Tādējādi tiek samazināta kaitīgā ietekme uz vidi un cilvēkiem.

Lai saņemtu papildinformāciju par izstrādājuma pārstrādi, sazinieties ar vietējām iestādēm, mājsaimniecības atkritumu savākšanas pakalpojumu sniedzēju vai izplatītāju.

Tehniskie dati

Tehniskie dati

	325iR
Motors
Motora tips Husqvarna e-torq BLDC
Dzenamās vārpstas apgriezienu skaits. Trimera galva/asmens, 1/min 5800
Plaušanas platums, mm 420
Svars
Svars bez akumulatora, stiprinājuma siksnas un griešanas ierīces, kg 3,5
Trokšņa emisija 49
Skaņas jaudas līmenis, izmērītais dB (A) 93
Skaņas jaudas līmenis, garantētais LWA dB (A) 96
Trokšņa līmeņi 50
Skaņas spiediena līmenis pie operatora auss; mērīts saskaņā ar standartu IEC 62841-1:
Aprikots ar trimera galvu (origināls), dB (A) 83
Vibrācijas līmeņi 51
Vibrācijas līmeņi pie rokturiem, mērīti atbilstoši standartam IEC 62841-1, m/s2
Aprikots ar trimera galvu (origināls), kreisajā pusē/labajā pusē, m/s2	2,4/1,7
Aprikots ar zāles asmeni (origināls), kreisajā pusē/labajā pusē, m/s2	2,1/1,5
Piezīme: Vibrācijas līmeņu, akumulatora un sadegšanas produktu salīdzinājumam izmantojiet vibrācijas kalkulatoru. https://www.husqvarna.com/uk/services-solutions/vibration-calculator/

Apstiprinātie akumulatori

Akumulators BLi 200 40-B220X
Tips Litija jonu Litija jonu
Akumulatora ietilpība, Ah 5,2 6
Nominālais spriegums, V 36 36
Svars, kg (mārciņas) 1,3 (2,9) 1,4 (3,1)

Apstiprinātie akumulatoru lādētāji

Akumulatora lādētājs QC330
Ieejas spriegums, V 100–240
Frekvence, Hz 50-60
Jauda, W 330

Piederumi

Piederumi

Apstiprinātie piederumi	Piederumu veids Plaušanas ierīces aizsargs, preces nr.
Asmeņu/nažu centra atvere, ∅ 25,4 mm
Dzenamās vārpstas vītne M10
Zāles asmens/zāles nazis	Multi 255-3 (∅ 255, 3 zobi) 536 17 43-01
	Zāles asmens 255-4 (∅ 255, 4 zobi) 536 17 43-01
Trimera galva	T35, T35x (∅ 2,4–2,7 mm Whisper vīta trimera aukla)	536 17 43-01
Balsta uzlika	Fiksēts

Atbilstības deklarācija

ES atbilstības deklarācija

Mēs, Husqvarna AB, SE-561 82 Huskvarna, Zviedrija, tālr. [phone], ar pilnu atbildību apliecinām, ka šis izstrādājums:

Apraksts Ar akumulatoru darbināms krūmgriezis/zāles trimeris
Zīmols Husqvarna
Tips/modelis 325iR
Identifikācija Ar sērijas	numuriem no 2023 un turpmākiem sērijas numuriem

pilnībā atbilst šādām ES direktīvām un noteikumiem:

Direktīva/regula Apraksts
2006/42/EK “par mehānismiem”
2014/30/EMS “par elektromagnētisko savietojamību”
2011/65/ES “par bīstamu vielu izmantošanas ierobežošanu”
2000/14/EK “par trokšna emisiju vidē”

un ir ievēroti zemāk norādītie saskaņotie standarti un/vai tehniskie dati: EN 62841-1:2015/AC:2015, EN 62841-4-4 (IEC 62841-4-4:2020), EN 61000-6-1:2007 (Immunity), EN 61000-6-3:2007/A1:2011/AC:2012 (Emission).

RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden ir veicis brīvprātīgu tipa pārbaudi saskaņā ar direktīvas 2006/42/EK IX pielikumu. Sertifikāta nr.: SEC/23/2580.

Notified body: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden ir arī pärbaudijis atbilstību Eiropas Padomes direktīvas 2000/14/EK VI pielikumam.

Informāciju par trokšna emisiju skatiet šeit: Tehniskie dati lpp. 307.

Huskvarna, 2022-12-01
