CA230 - Krūmgriezejs HUSQVARNA - Bezmaksas lietošanas instrukcija

Produkta veids	Trimera kultivatora piederums
Zīmols	Husqvarna
Modelis	CA230
Svars (ar 2 asmeņiem)	2,9 kg
Svars (ar 4 asmeņiem)	3,7 kg
Darba platums (2 asmeņi)	140 mm
Darba platums (4 asmeņi)	235 mm
Barošana	Saderīgs ar Husqvarna benzīna vai akumulatora barošanas blokiem
Skaņas jaudas līmenis (benzīns)	105 dB(A) izmērīts, 109 dB(A) garantēts
Skaņas jaudas līmenis (akumulators)	89 dB(A) izmērīts, 90 dB(A) garantēts
Skaņas spiediens pie auss (benzīns)	92,4 dB(A)
Skaņas spiediens pie auss (akumulators)	78 dB(A)
Vibrācijas kreisais/labais rokturis (benzīns)	4,2 / 6,1 m/s²
Vibrācijas kreisais/labais rokturis (akumulators)	1,3 / 2,2 m/s²
Galvenās funkcijas	Augsnes apstrāde, aerācija, nezāļu apkarošana
Asmens tips	Zobainie asmeņi (frēzes) no tērauda
Asmeņu skaits	2 vai 4 (atkarībā no piederuma)
Drošības ierīces	Asmens aizsargs, automātiska asmeņu apstāšanās, atlaižot sprūdu
Ikdienas apkope	Pārbaudīt aizsargu, asmeņus, skrūves, tīrīt ārpusi
Asmeņu nomaiņa	Iespējams lietotājam (vienmēr ar izslēgtu motoru un izņemtu akumulatoru)
Rezerves daļas	Rezerves asmeņi pieejami (skatīt instrukcijā konkrēto preces atsauci)
Drošības attālums	Vismaz 15 m no cilvēkiem un dzīvniekiem
Apstiprinājums	Atbilst ES direktīvām 2006/42/EK, 2000/14/EK, 2011/65/ES
Ražotājs	Husqvarna AB, Zviedrija

Bieži uzdotie jautājumi - CA230 HUSQVARNA

Kādi barošanas bloku veidi ir saderīgi ar CA230?

CA230 ir saderīgs ar Husqvarna benzīna un akumulatora barošanas blokiem, kas paredzēti šim piederumam. Skatiet produkta rokasgrāmatu, lai uzzinātu precīzu saderīgo modeļu sarakstu.

Kā nomainīt CA230 trimera asmeņus?

Izslēdziet motoru un izņemiet akumulatoru vai atvienojiet aizdedzes sveci. Atskrūvējiet šķelttapu, noņemiet frēzes komplektu, pēc tam uzstādiet jaunos asmeņus, ievērojot griešanās virzienu (bultiņām jāsakrīt). Pievelciet šķelttapu.

Kāds drošības attālums jāievēro lietošanas laikā?

Saglabājiet vismaz 15 metru attālumu starp operatoru un jebkuru personu vai dzīvnieku. Piederums var spēcīgi izmest priekšmetus.

Kādu individuālo aizsardzības aprīkojumu man vajadzētu valkāt?

Valkājiet apstiprinātus ausu aizsargus, aizsargbrilles, cimdus, pretslīdes zābakus ar tērauda purngalu, biezās garās bikses un garās piedurknes. Putekļu gadījumā izmantojiet elpceļu aizsargmasku.

Kā ikdienā apkopt CA230?

Pārbaudiet, vai aizsargs nav bojāts vai saplaisājis, vai asmeņi negriežas tukšgaitā, pārbaudiet asmeņus uz plaisām, pievelciet visas skrūves un uzgriežņus, notīriet ārpusi un pārliecinieties, ka tapas ir labā stāvoklī.

Kāds ir darba platums ar 2 asmeņiem un ar 4 asmeņiem?

Ar 2 asmeņiem darba platums ir 140 mm. Ar 4 asmeņiem (piederums) tas ir 235 mm.

Vai es varu izmantot CA230 uz slīpa reljefa?

Jā, bet esiet ļoti piesardzīgs. Nodrošiniet labu stabilitāti, atzīmējiet šķēršļus (celmus, akmeņus) un nestrādājiet pārāk stāvās nogāzēs. Pirms pārvietošanās izslēdziet motoru.

Kā uzglabāt piederumu?

Rūpīgi notīriet to pirms ilgstošas uzglabāšanas. Veiciet visas apkopes darbības. Glabājiet to sausā vietā, bērniem nepieejamā vietā. Transportējot izmantojiet stiprināšanas ierīces.

Vai CA230 atbilst drošības standartiem?

Jā, tas atbilst Eiropas direktīvām 2006/42/EK (mašīnas), 2000/14/EK (trokšņu emisijas) un 2011/65/ES (bīstamās vielas). Atbilstības deklarācija ir pieejama instrukcijā.

Ko darīt neparastu vibrāciju gadījumā?

Nekavējoties apturiet produktu. Atvienojiet aizdedzes sveci (benzīns) vai izņemiet akumulatoru. Pārbaudiet, vai piederums nav bojāts. Pirms atkārtotas lietošanas salabojiet vai nomainiet bojātās daļas.

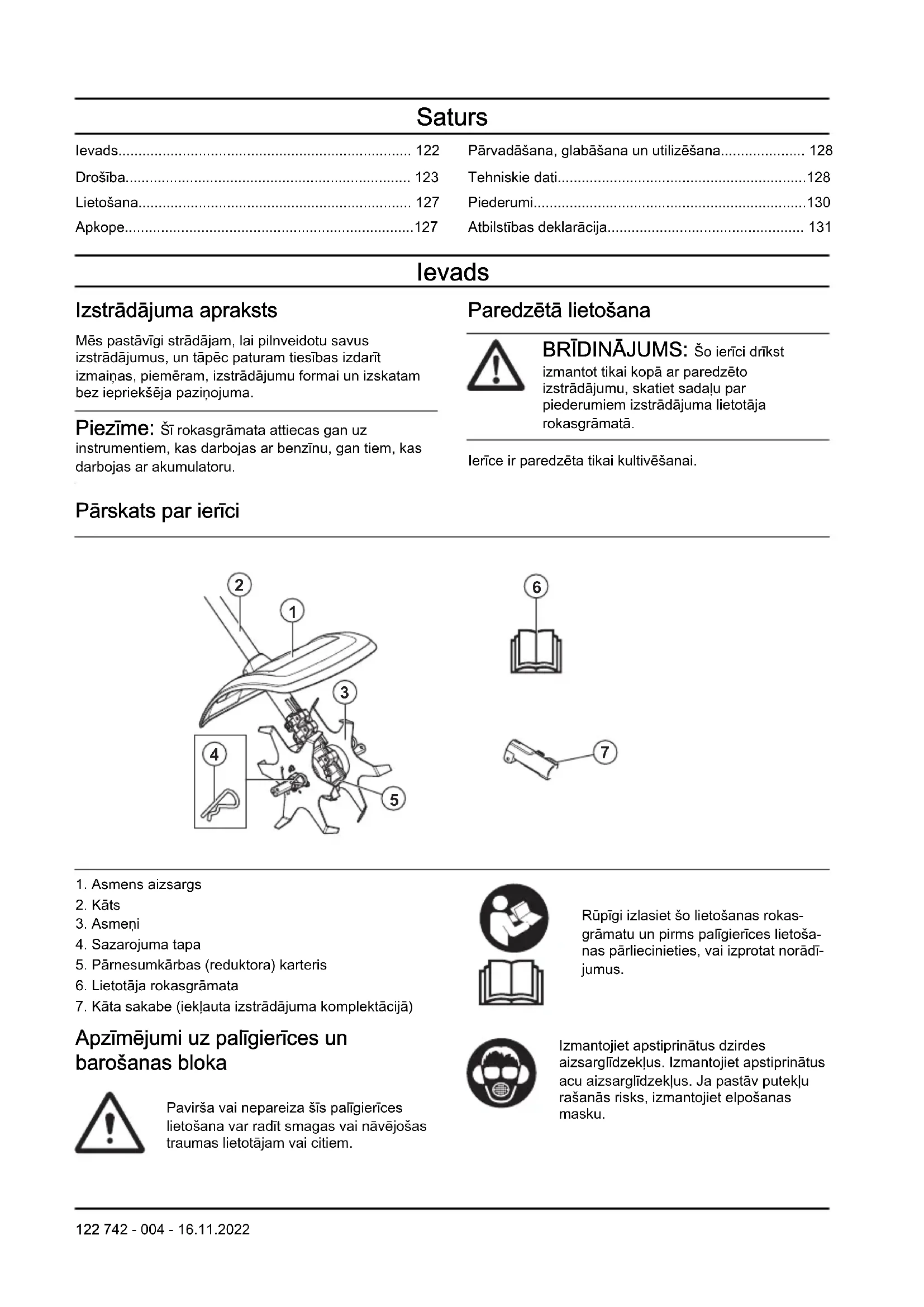

LIETOŠANAS INSTRUKCIJA CA230 HUSQVARNA

LV Lietošanas pamācība 122-131

Pārvadāšana, glabāšana un utilizēšana.... 128

Tehniskie dati....128

Piederumi....130

Atbilstības deklarācija.... 131

levads

Izstrādājuma apraksts

Mēs pastāvīgi strādājam, lai pilnveidotu savus izstrādājumus, un tāpēc paturam tiesības izdarīt izmainas, piemēram, izstrādājumu formai un izskatam bez iepriekšēja paziņojuma.

Piezīme: Šī rokasgrāmata attiecas gan uz instrumentiem, kas darbojas ar benzīnu, gan tiem, kas darbojas ar akumulatoru.

Paredzētā lietošana

BRĪDINĀJUMS: Šo ierīci drīkst izmantot tikai kopā ar paredzēto izstrādājumu, skatiet sadalu par piederumiem izstrādājuma lietotāja rokasgrāmatā.

Ierīce ir paredzēta tikai kultivēšanai.

Pārskats par ierīci

1. Asmens aizsargs
2. Kāts
3. Asmeni
4. Sazarojuma tapa
5. Pärnesumkārbas (reduktora) karteris
6. Lietotāja rokasgrāmata
7. Kāta sakabe (iek|auta izstrādājuma komplektācijā)

Apzīmējumi uz palīgierīces un barošanas bloka

Pavirša vai nepareiza šīs palīgierīces lietošana var radīt smagas vai nāvējošas traumas lietotājam vai citiem.

Rūpīgi izlasiet šo lietošanas rokasgrāmatu un pirms palīgierīces lietošanas pārliecinieties, vai izprotat norādījumus.

Izmantojiet apstiprinātus dzirdes aizsarglidzek|us. Izmantojiet apstiprinātus acu aizsarglidzek|us. Ja pastāv putek|u rašanās risks, izmantojiet elpošanas masku.

Šis piederums atbilst spēkā esošajām EK direktīvām.

Šis izstrādājums atbilst spēkā esošajiem AK noteikumiem.

Rotējošas daļas. Turiet rokas un kājas drošā attālumā. Bultiņa norāda griešanās virzienu.

Vienmēr lietojiet apstiprinātus aizsargcimdus.

Izmantojiet neslīdošus un stabilus zābakus.

Sargieties no mestiem un rikošetā atlecošiem priekšmetiem.

Lietotājam jāgādā, lai citi cilvēki vai dzīvnieki atrastos vismaz 15 metru attālumā no darba vietas. Ja vairāki ierīces lietotāji strādā vienā darba vietā, drošības attālumam ir jābūt ne ma-zākam par 15 metriem. Piederums ar lielu spēku var izmest priekšmetus, kas, atsitoties, var atlēkt atpakaļ. Nelietojot atbilstošu drošības aprīko-jumu, tas var radīt smagas acu traumas.

Izstrādājuma lietošanas laikā ievēro- jiet minimālo attālumu — 15 m/50 pē- das — no cilvēkiem un dzīvniekiem.

Raugieties, lai kermana daļas neatrastos karstu virsmu tuvumā.

Trokšna emisijas vidē uzlīme atbilstoši ES un Apvienotās Karalistes direktīvām un noteikumiem, kā arī Jaundienvidvelsas tiesību aktam “Darba vides aizsardzības (trokšna kontroles) regula (2017)”. Izstrādājuma garantētais skaņas jaudas līmenis ir norādīts Tehniskie dati lpp. 128 un uz etiketes.

Piezīme: Pārējie uz ierīces norādītie simboli/norādes atbilst noteiktu valstu sertifikācijas prasībām.

Drošība

Drošības definīcijas

Brīdinājumi, norādes “Uzmanību!” un piezīmes tiek izmantotas, lai izceltu īpaši svarīgas lietotāja rokasgrāmatas daļas.

BRĪDINĀJUMS: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēl operatoram vai blakus esošajām personām draud traumu vai nāves risks.

IEVĚROJIET: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēl rodas izstrādājuma un/vai papildaprīkojuma, citu materiālu vai blakus esošās teritorijas bojājuma risks.

Piezīme: Tiek izmantota, lai sniegtu plašāku informāciju, kas nepieciešama attiecīgajā situācijā.

Izlasiet visus norādījumus

BRĪDINĀJUMS: Lietojot elektriskās dārza kopšanas ierīces, obligāti jāievēro pamata drošības pasākumi, lai samazinātu aizdegšanās, strāvas trieciena un traumu risku, tostarp jāievēro tālāk norādītais.

Vispārīgi norādījumi par drošību

BRĪDINĀJUMS: Pirms sākat lietot šo ierīci, izlasiet zemāk izklāstītās drošības instrukcijas.

• Rūpīgi izlasiet šo lietotāja rokasgrāmatu un pirms ierīces lietošanas pārliecinieties, vai izprotat norādījumus.
• Šīs instrukcijas ir izstrādājuma komplektācijā iekļauto instrukciju papildinājums. Sīkāku lietošanas informāciju skatiet ekspluatācijas instrukcijās.
• Nekādā gadījumā bez ražotāja atļaujas nedrīkst mainīt šīs ierīces konstrukciju. Nelietojiet ierīci, ko varētu būt pārveidojušas trešās puses, un obligāti izmantojiet originālos piederumus. Neatļautas izmainas un/vai neatļauti piederumi var radīt smagas vai nāvējošas traumas izstrādājuma lietotājam un citiem.

Norādījumi par drošu darbu

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Nepareizi asmeņi var palielināt nelaimes gadījumu risku.
• Dažkārt frēzēs var iesprūst zāle un akmeņi. Pirms sākat iekārtas tīrīšanu, vienmēr izslēdziet dzinēju/motoru.
• Sargieties no izsviestiem priekšmetiem. Nekad nepārliecieties pār griešanas ierīces aizsargu. Akmeņi, netīrumi u.c. var tikt izsviesti un trāpīt acīs un tādējādi izraisīt aklumu vai citas nopietnas traumas.
• Reduktors var sakarst darba laikā un neatdzist vēl kādu laiku arī pēc iekārtas izslēgšanas. Tam pieskaroties, var apdedzināties.
• Nelietojiet izstrādājumu, ja nav iespējams pasaukt palīdzību nelaimes gadījumā.
• Izmantojiet izstrādājumu vienīgi tam, kam tas paredzēts.
• Nekādā gadījumā nelietojiet izstrādājumu, ja esat noguris, lietojis alkoholiskus dzērienus vai lietojat medikamentus, kas var ietekmēt redzi, reakciju, vai koordināciju.
• Nekādā gadījumā nelietojiet izstrādājumu ekstremālos laika apstāklos, piemēram, lielā salā vai loti karstā un/vai mitrā klimatā.
• Nekad nelietojiet bojātu izstrādājumu. Ievērojiet šajā rokasgrāmatā aprakstītās drošības pārbaudes, tehniskās apkopes un remonta instrukcijas. Dažus apkopes un remonta darbus drīkst veikt tikai apmācīti un kvalificēti speciālisti. Skatiet instrukcijas nodalā Apkope.
• Nekad ne|aujiet bērniem izmantot izstrādājumu.
• Nekad neļaujiet citām personām izmantot izstrādājumu, ja šīs personas nav izlasījušas un izpratušas lietotāja rokasgrāmatā sniegto informāciju.
• Pārbaudiet darba zonu. Novāciet visus vañigos priekšmetus, piemēram, akmenus, stikla lauskas, naglas, tērauda stiepli, auklas un citus priekšmetus,

kas var tikt izsviesti vai aptīties apkārt griezējam vai griezēja aizsargam.

- Nepiederošus turiet pa gabalu. Kamēr lietojat izstrādājumu, bērniem, dzīvniekiem, blakusstāvētājiem un palīgiem jāatrodas drošā attālumā — ne tuvāk par 15 m. Ja kāds tuvojas, nekavējoties apturiet izstrādājumu.

- Ja nonākat situācijā, kurā jums nav skaidrs, kā rīkoties, lūdziet speciālista padomu. Sazinieties ar izplatītāju vai apkopes darbnīcu.

- Izvairieties no tādiem lietošanas paņēmieniem, kuri jums nav pa spēkam.

- Pievērsiet uzmanību apkārtējai videi un pārliecinieties, vai cilvēki vai dzīvnieki nevar noklūt izstrādājuma tuvumā vai ietekmēt jūsu kontroli pār izstrādājumu.

- Nelietojiet izstrādājumu sliktos laika apstāklos, piemēram, miglā, spēcīgā lietū, stiprā vējā, lielā aukstumā utt. Darbs nelabvēlīgos laika apstāklos ir nogurdinošs, un var rasties bīstamas situācijas, piemēram, slidenas darba virsmas.

- Pārliecinieties, vai varat droši staigāt un stāvēt. Pārbaudiet, vai jums apkārt nav kādu šķēršļu, kas varētu traucēt pēkšņu nepieciešamību pārvietoties (saknes, akmeņi, zari, bedres utt.). levērojiet īpašu piesardzību, strādājot uz slīpas virsmas.

• Lietojot dzirdes aizsarglīdzekļus, vienmēr uzmanīgi klausieties, lai sadzirdētu brīdinājumu signālus vai saucienus. Kad dzinējs/motors apstājas, vienmēr nonemiet dzirdes aizsarglīdzekļus.
• Pārvietojot izstrādājumu, dzinējs/motors ir jāizslēdz.
• Nekad nelieciet zemē izstrādājumu ar ieslēgtu dzinēju/motoru, ja nevarat to uzraudzīt.
• Griešanas rīkam jādarbojas virzienā prom no lietotāja. Nekad nelietojiet rīku pret lietotāju, jo tādā veidā var gūt nopietnas traumas.
• Vienmēr turiet izstrādājumu ar abām rokām. Turiet izstrādājumu pa labi no sevis.

- Nodrošiniet, lai dzinēja/motora darbības laikā rokas un kāju pēdas nenonāktu saskarē ar griezēju.

• Vienmēr turiet frēzes tuvu zemei.
- Pēc darba posma pabeigšanas, noteikti atlaidiet droseli/spēka sprūdu. Ierīces ilgstoša darbināšana ar pilnībā atvērtu droseli/pilniem apgriezieniem un bez dzinēja/motora noslogojuma (t.i., ja izstrādājuma lietošanas laikā dzinējs darbojas bez pretestības no griešanas ierīces) var radīt nopietnus dzinēja/motora bojājumus.
- Strādājot ar kultivatoru, esiet īpaši piesardzīgs, velkot to uz savu pusi.
- Ja sajūtat spēcīgu vibrāciju, izslēdziet izstrādājumu. Ja izmantojat ar benzīnu darbināmu izstrādājumu, atvienojiet HT vadu no aizdedzes sveces. Ja izmantojat ar akumulatoru darbināmu izstrādājumu, nonemiet akumulatoru. Pārbaudiet, vai izstrādājums nav bojāts. Salabojiet iespējamos bojājumus.
- Netuviniet rokas asmeniem.

Individuālie aizsarglīdzekļi

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

- Izmantojot izstrādājumu, vienmēr lietojiet apstiprinātus individuālos aizsarglīdzekļus. Šādi līdzekļi nevar pilnībā novērst traumu gūšanas risku, taču samazina traumu smaguma pakāpi, ja negadījums tomēr notiek. ľaujiet izplatītājam palīdzēt jums izvēlēties pareizo aprīkojumu. - Lietojiet tādus dzirdes aizsarglīdzekļus, kas nodrošina pietiekamu trokšņa slāpēšanu. Ilgstoša uzturēšanās troksnī var radīt būtiskus dzirdes bojājumus.

- Izmantojiet apstiprinātus acu aizsarglīdzekļus. Apstiprinātas aizsargbrilles ir jālieto arī tad, ja tiek izmantots sejsegs. Apstiprinātas aizsargbrilles ir

tādas, kas atbilst ASV standarta ANSI Z87.1 ASV vai standarta EN 166 prasībām ES valstīs.

- Vajadzības gadījumā izmantojiet cimdus, piemēram, piestiprinot, pārbaudot vai tīrot griešanas ierīci.

- Lietojiet aizsargapavus ar tērauda purngaliem un neslīdošām zolēm.

- Lietojiet izturīga auduma apgērbu. Vienmēr valkājiet biezas, garas bikses un apgērbu ar garām piedurknēm. Nevalkājiet valīgu apgērbu, kas viegli var iekerties krūmos un zaros. Nenēsājiet rotaslietas, nevelciet šortus, sandales un nestrādājiet basām kājām. Sakārtojiet matus droši virs pleciem. - Gādājiet, lai tuvumā būtu pirmās palīdzības piederumi.

Izstrādājuma drošības ierīces

BRĪDINĀJUMS: Pirms sākat lietot šo ierīci, izlasiet zemāk izklāstītos brīdinājumus.

Šajā sadaļā ir izskaidrota ierīces drošības funkciju nozīme, to mērķis un veidi, kā tiek veikta pārbaude un apkope, lai garantētu ierīces pareizu darbību. Lai noskaidrotu, kurā ierīces vietā atrodas šīs daļas, skatiet norādījumus sadaļā Pārskats par ierīci lpp. 122.

Ja ierīces apkope netiek veikta pareizi un ja apkopi un/vai remontu neveic profesionāli, ierīces darbmūžs var būt īsāks un var palielināties nelaimes gadījumu risks. Ja nepieciešama papildu informācija, sazinieties ar tuvāko izplatītāju, kas nodrošina apkopi.

BRĪDINĀJUMS: Nekādā gadījumā

nelietojiet ierīci ar bojātu drošības aprīkojumu. Ierīces drošības aprīkojums ir jāpārbauda un jāuztur, pamatojoties uz šajā nodalā izklāstīto informāciju. Ja ierīce neatbilst iepriekš aprakstīto pārbaužu prasībām, sazinieties ar vietējo remontdarbnīcu, lai ierīci saremontētu.

BRĪDINĀJUMS: Izstrādājuma apkopi un remontu drīkst veikt tikai īpaši

apmācīti tehniki. Tas jo īpaši atteicas uz izstrādājuma drošības aprīkojumu. Ja jūsu izstrādājums neatbilst zemāk aprakstīto pārbaužu prasībām, sazinieties ar apkopes pakalpojumu nodrošinātāju. Jebkura mūsu izstrādājuma iegāde garantē profesionāla remonta un apkopes pieejamību. Ja mazumtirgotājs, pie kura iegādājāties izstrādājumu, nav apkopi veicošs izplatītājs, uzziniet no viņa tuvākā apkopes veicēja adresi.

Griezēja aprīkojuma pārbaude

Frēzes ir konstruētas un apstrādātas tā, lai izturētu kultivēšanas radīto slodzi.

Tālāk aprakstīti divi pamata noteikumi.

1. Griešanas aprīkojumu lietot tikai komplektā ar mūsu ieteiktu aizsargaprīkojumu!

1. Pārbaudiet, vai griešanas ierīce nav bojāta vai ieplaisājusi. Bojāta griešanas ierīce vienmēr ir jānomaina.

Griešanas ierīces aizsarga pārbaude

Šis aizsargs ir paredzēts, lai novērstu nenostiprinātu priekšmetu sviešanu lietotāja virzienā. Tāpat aizsargs neļauj lietotājam nejauši saskarties ar griešanas ierīci.

1. Pārliecinieties, vai aizsargs nav bojāts vai ieplīsis.

1. Nomainiet aizsargu, ja tas ticis pakļauts triecienam vai ir saplaisājis.

Norādījumi par drošu apkopi

BRĪDINĀJUMS: Pirms apkopes darbiem, izlasiet brīdinājuma norādījumus.

BRĪDINĀJUMS: Pirms veicat darbības ar griešanas ierīces daļām, noteikti izslēdziet izstrādājumu. Tas var pārvietoties pat tad, ja drosele/spēka sprūds ir atlaists. Ja izmantojat ar benzīnu darbināmu izstrādājumu, atvienojiet HT vadus no aizdedzes sveces. Ja izmantojat ar akumulatoru darbināmu izstrādājumu, noņemiet akumulatoru. Pirms veicat darbības ar ierīci, pārliecinieties, vai tā ir pilnībā apstājusies.

• Kultivēšana ir jāveic tikai gaišā dienas laikā vai labā apgaismojumā.
• Pirms uzsākat darbu, pārbaudiet izstrādājumu kopumā. Nomainiet bojātās daļas. Pārbaudiet, vai visi aizsargi un pārsegi ir uzlikti un droši piestiprināti. Pārbaudiet visus uzgriežņus un skrūves.
• Ja izmantojat ar benzīnu darbināmu izstrādājumu, pārliecinieties, vai tajā nav benzīna noplūžu.
• Pārbaudiet, vai asmeni nav bojāti, uz tiem nav redzami ieplaisājumi vai citi bojājumi. Ja nepieciešams, nomainiet asmenus.

- Nodrošiniet, lai griezēja aizsargs būtu uzlikts un bez bojājumiem.

- Pārbaudiet, vai frēzes un to aizsargi ir pareizi piestiprināti. Pārliecinieties, vai sakrīt griezēja un reduktora griēšanās virziens. Bultiņām ir jābūt vienā virzienā.

• Pārbaudiet, vai asmeni nekustas pēc droseles/spēka sprūda atlaišanas.
• Pārliecinieties, vai rokturis un drošības detaļas ir nevainojamā darba kārtībā. Nekādā gadījumā nelietojiet izstrādājumu, ja tam trūkst detaļu vai ir veiktas izmaiņas tā specifikācijā.
• Izmantojiet izstrādājumu vienīgi tam, kam tas paredzēts.
• Pirms iekārtas tīrīšanas, remontēšanas un inspicēšanas, pārliecinieties, vai griešanas ierīce ir apstājusies. Ja izmantojat ar benzīnu darbināmu izstrādājumu, atvienojiet HT vadus no aizdedzes sveces. Ja izmantojat ar akumulatoru darbināmu izstrādājumu, nonemiet akumulatoru.
• Labojot kultivatoru, uzvelciet izturīgus cimdus.
• Labojot ierīci, vienmēr izmantojiet tikai originalās detalas.
• Glabājiet izstrādājumu bērniem nepieejamā vietā.

Lietošana

Izstrādājuma iedarbināšana, ja dzinējs ir auksts

Ja izstrādājums ir darbināms ar benzīnu, ievērojiet tālāk sniegtos norādījumus izstrādājuma iedarbināšanai, ja dzinējs ir auksts.

1. Sāciet izstrādājuma pamata uzsildīšanu un pēc tam izslēdziet izstrādājumu.
2. Uzstādiet papildaprīkojumu, kā norādīts montāžas instrukcijās.

Apkope

levads

TÄlÄk tekstÄ iepazisimies ar daÄÄm vispÄrÄjam apkopes instrukcijÄm. Ja jums nepieciešama papildinformācija, lūdzu, sazinieties ar tehniskās apkopes centru.

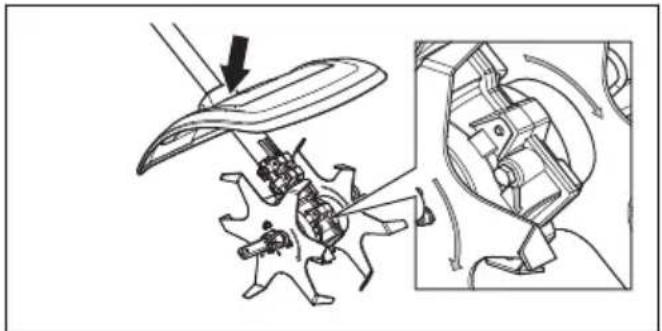

Asmeņu maina

BRĪDINĀJUMS: Pirms veicat darbības ar griešanas ierīces daļām, noteikti izslēdziet izstrādājumu. Tas var pārvietoties pat tad, ja drosele/spēka sprūds ir atlaists. Ja izmantojat ar benzīnu darbināmu izstrādājumu, atvienojiet HT vadus no aizdedzes sveces. Ja izmantojat ar akumulatoru darbināmu izstrādājumu, nonemiet akumulatoru. Pirms

veicat darbības ar ierīci, pārliecinieties, vai tā ir pilnībā apstājusies.

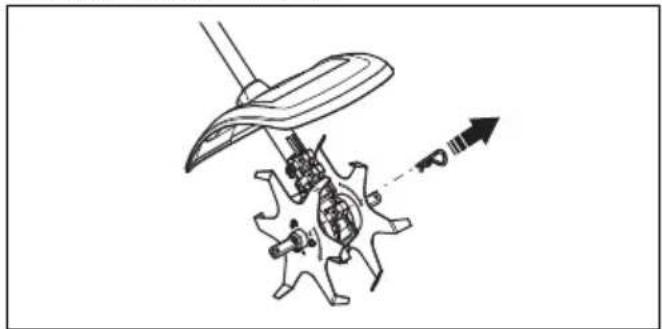

1. Atlaidiet sazarojuma tapu.

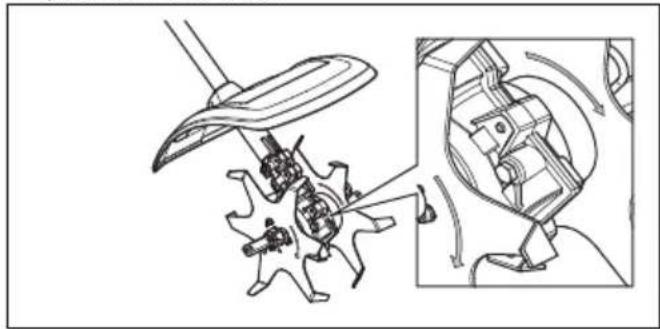

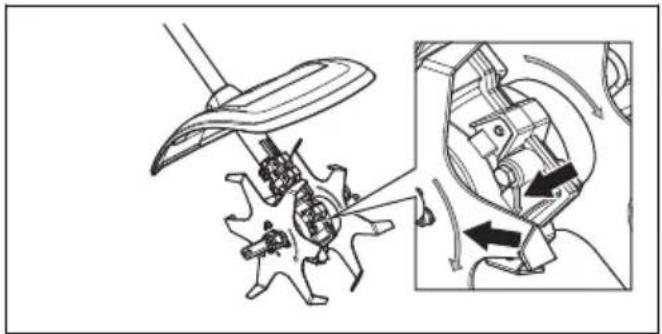

1. Uzstādiet griezeju komplektu uz reduktora kartera dzenamās vārpstas. Pārliecinieties, vai sakrit griezeja un reduktora griešanās virziens. Bultiņām ir jābūt vienā virzienā.

Izstrādājuma ikdienas apkope

1 2 3 4 5 6

1. Pārbaudiet, vai aizsargs nav bojāts vai ieplaisājis. Nomainiet aizsargu, ja tas ir saņēmis triecienu vai ieplīsis.
2. Pārbaudiet, vai asmeni nekustas pēc droseles/spēka sprūda atlaišanas.
3. Pārbaudiet, vai asmeni nav bojāti, uz tiem nav redzami ieplaisājumi vai citi bojājumi. Ja nepieciešams, nomainiet asmenus.
4. Pārbaudiet, vai skrūves un uzgriežni ir pievilkti.
5. Notīriet izstrādājuma ārpusi.
6. Pārbaudiet, vai sazarojuma tapas un škelttapas nav bojātas un ir pareizi piestiprinātas.

Pārvadāšana, glabāšana un utilizēšana

Transportēšana un uzglabāšana

Ja ierīci transportējat ar transportlīdzekli, noteikti izmantojiet apstiprinātas stiprinājuma ierīces un gādājiet, lai ierīce būtu droši nostiprināta.

Pirms ierīces ilgstošas uzglabāšanas notīriet to un pārliecinieties, vai tai ir veikta pilna apkope.

Tehniskie dati

Ar benzīnu darbināmu izstrādājumu tehniskie dati

	CA230
Svars
Svars kopā ar 2 griezējiem, kg 2,9
Svars kopā ar 4 griezējiem (piederumu), kg 3,7
Izmēri, mm
2 griezēji 140
4 griezēji (piederums) 235
Trokšņa emisija73
Skaņas jaudas līmenis, izmērītais dB(A) 105
Skaņas jaudas līmenis, garantētais LWA dB (A) 109
Skaņas līmeņi74
Ekvivalents skaņas spiediena līmenis pie lietotāja auss, mērīts saskaņā ar standarta EN ISO 22868 prasībām , dB (A):
Aprīkots ar apstiprinātu piederumu (oriģināls) 92,4
Vibrācija75
Ekvivalenti vibrācijas līmeņi (ahv,eq) pie rokturiem, mērīti atbilstoši standarta prasībām, m/s2:
Aprīkots ar apstiprinātu piederumu (oriģināls), pa kreisi/pa labi 4,2/6,1

Ar akumulatoru darbināmu izstrādājumu tehniskie dati

325iLK + kultivatora iekārta CA230
Svars
Svars kopā ar 2 griezējiem, kg 2,3+2,9
Svars kopā ar 4 griezējiem (piederumu), kg 2,3+3,7
Trokšņa emisija 76
Skaņas jaudas līmenis, izmērītais dB(A) 89
Skaņas jaudas līmenis, garantētais LWA dB (A) 90
Skaņas līmeņi 77
Ekvivalents skaņas spiediena līmenis pie lietotāja auss, mērīts saskaņā ar standarta EN ISO 22868 prasībām, dB(A)
Aprīkots ar apstiprinātu piederumu (oriģināls) 78
Vibrācija 78
Vibrācijas līmeņi pie rokturiem, mērīti atbilstoši standarta EN 62841-1 prasībām, m/s2
Aprīkots ar apstiprinātu piederumu (origināls), pa kreisi/pa labi 1,3/2,2

Piederumi

Piederumi

Apstiprinātie piederumi Piederumu veids Aizsargs, art. nr.
Kultivatora griezējs	4 asmeņi

Atbilstības deklarācija

ES atbilstības deklarācija

Mēs, Husqvarna AB, SE-561 82 Huskvarna, Zviedrija, tālr. [phone], ar pilnu atbildību apliecinām, ka šis izstrādājums:

Apraksts Kultivatora piederums
Zimols Husqvarna
Tips/modelis CA230
Identifikācija Ar sērijas	numuriem no 2022 un turpmākiem sērijas numuriem

pilnībā atbilst šādām ES direktīvām un noteikumiem:

Direktīva/regula Apraksts
2006/42/EK “par mehānismiem”
2000/14/EK “par trokšna emisiju vidē”
2011/65/ES “par dažu bīstamu vielu izmantošanas ierobežošanu elektriskās un elektroniskās iekārtās”

un ir ievēroti zemāk norādītie saskaņotie standarti un/vai tehniskie dati: ISO 11449:1994, EN IEC 63000:2018

0404, RISE SMP Svenska Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden ir veicis EK tipa pärbaudi saskaņā ar mehānismu direktīvas (2006/42/EK) 12. panta 3. punkta b apakšpunkta IX pielikumu.

Sertifikāta numurs: SEC/14/2415

Huskvarna, 2022-03-29
