CA230 - Buskrydder HUSQVARNA - Gratis brugsanvisning og manual

Produkttype	Tilbehør til jordfræser (kultivator) til rydningssav
Mærke	Husqvarna
Model	CA230
Vægt (med 2 knive)	2,9 kg
Vægt (med 4 knive)	3,7 kg
Arbejdsbredde (2 knive)	140 mm
Arbejdsbredde (4 knive)	235 mm
Strømkilde	Kompatibel med Husqvarna benzin- eller batteridrevne strømkilder
Lydstyrkeniveau (benzin)	105 dB(A) målt, 109 dB(A) garanteret
Lydstyrkeniveau (batteri)	89 dB(A) målt, 90 dB(A) garanteret
Lydtryk ved øret (benzin)	92,4 dB(A)
Lydtryk ved øret (batteri)	78 dB(A)
Vibrationer venstre/højre håndtag (benzin)	4,2 / 6,1 m/s²
Vibrationer venstre/højre håndtag (batteri)	1,3 / 2,2 m/s²
Hovedfunktioner	Jordbearbejdning, beluftning, ukrudtsbekæmpelse
Knivtype	Tandede knive (fræser) i stål
Antal knive	2 eller 4 (afhængigt af tilbehør)
Sikkerhedsanordninger	Knivbeskytter, automatisk knivstop ved frigørelse af aftrækkeren
Daglig vedligeholdelse	Kontroller beskyttelsen, knivene, skruerne, rengør ydersiden
Udskiftning af knive	Muligt af brugeren (altid med motoren slukket og batteriet fjernet)
Reservedele	Reservedelsknive tilgængelige (specifik artikelreference, se brugsanvisning)
Sikkerhedsafstand	Minimum 15 m fra personer og dyr
Godkendelse	Overholder EU-direktiver 2006/42/EC, 2000/14/EC, 2011/65/UE
Producent	Husqvarna AB, Sverige

Ofte stillede spørgsmål - CA230 HUSQVARNA

Hvilke typer strømkilder er kompatible med CA230?

CA230 er kompatibel med Husqvarna benzin- og batteridrevne strømkilder designet til dette tilbehør. Se produktmanualen for en nøjagtig liste over kompatible modeller.

Hvordan udskifter man knivene på rydningssaven CA230?

Sluk motoren og fjern batteriet eller afbryd tændrøret. Løsn splinten, fjern fræserenheden, monter derefter de nye knive i overensstemmelse med rotationsretningen (pilene skal matche). Spænd splinten.

Hvilken sikkerhedsafstand skal overholdes under brug?

Hold en minimumsafstand på 15 meter mellem operatøren og enhver person eller dyr. Tilbehøret kan kaste genstande voldsomt.

Hvilket personligt beskyttelsesudstyr skal jeg bære?

Bær godkendt høreværn, beskyttelsesbriller, handsker, skridsikre støvler med stålkappe, lange tykke bukser og lange ærmer. Brug åndedrætsmaske ved støv.

Hvordan vedligeholder man CA230 dagligt?

Kontroller, at beskyttelsen ikke er beskadiget eller revnet, at knivene ikke roterer i tomgang, inspicér knivene for revner, spænd alle skruer og møtrikker, rengør ydersiden, og sørg for, at splinterne er i god stand.

Hvad er arbejdsbredden med 2 knive og med 4 knive?

Med 2 knive er arbejdsbredden 140 mm. Med 4 knive (tilbehør) er den 235 mm.

Kan jeg bruge CA230 på skrånende terræn?

Ja, men udvis stor forsigtighed. Sørg for god stabilitet, identificér forhindringer (stubbe, sten), og arbejd ikke på for stejle skråninger. Sluk motoren før enhver flytning.

Hvordan opbevares tilbehøret?

Rengør det grundigt før længere tids opbevaring. Udfør alle vedligeholdelsesopgaver. Opbevar det et tørt sted, utilgængeligt for børn. Brug fastgøringsanordninger under transport.

Er CA230 i overensstemmelse med sikkerhedsstandarder?

Ja, den overholder EU-direktiverne 2006/42/EC (maskiner), 2000/14/EC (støj) og 2011/65/UE (farlige stoffer). Overensstemmelseserklæringen findes i brugsanvisningen.

Hvad gør man ved unormale vibrationer?

Stop straks produktet. Afbryd tændrøret (benzin) eller fjern batteriet. Kontroller, at tilbehøret ikke er beskadiget. Reparér eller udskift defekte dele før genbrug.

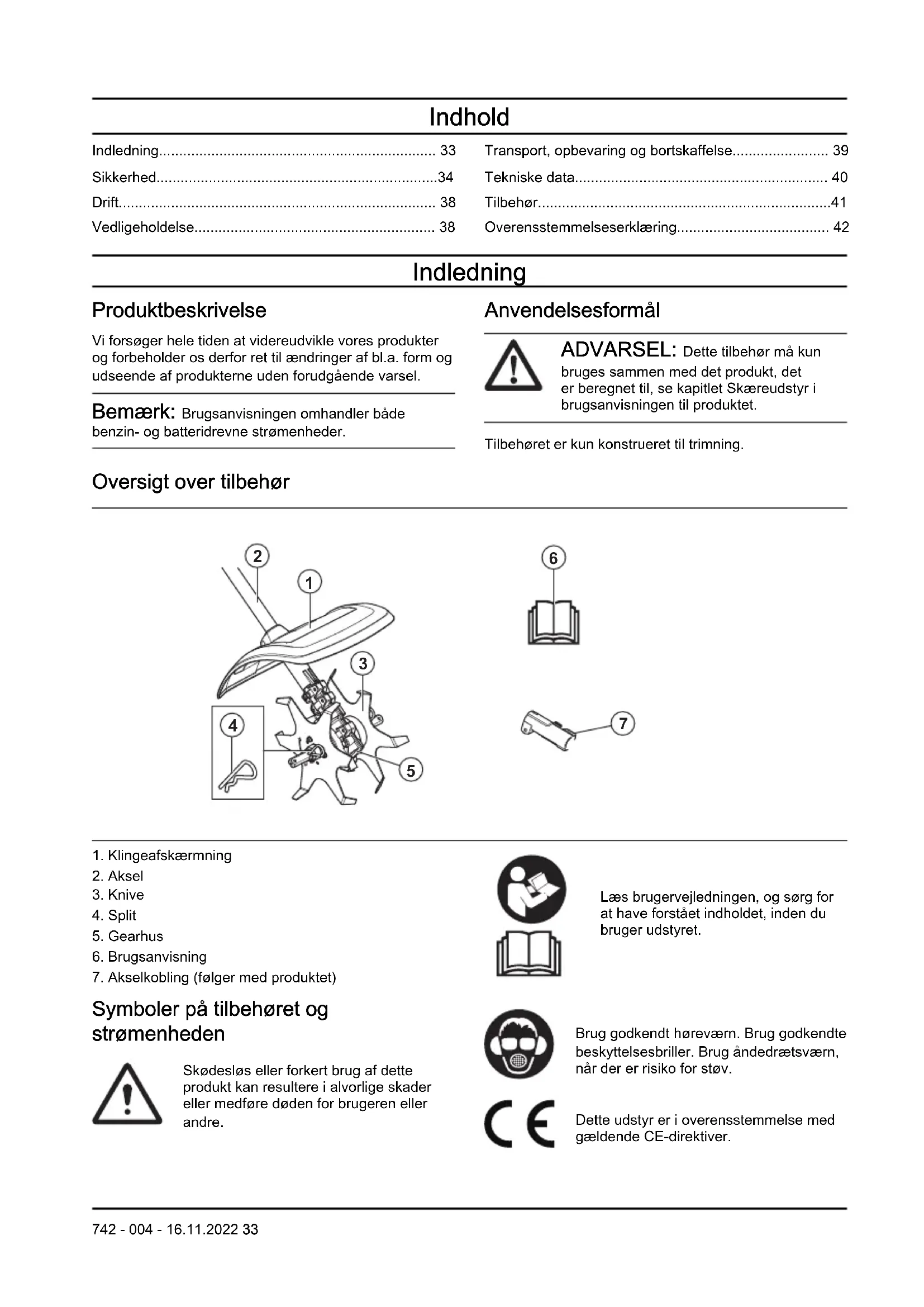

BRUGSANVISNING CA230 HUSQVARNA

Vi forsøger hele tiden at videreudvikle vores produkter og forbeholder os derfor ret til ændringer af bl.a. form og udseende af produkterne uden forudgående varsel.

Bemærk: Brugsanvisningen omhandler både benzin- og batteridrevne strømenheder.

Anvendelsesformål

ADVARSEL: Dette tilbehør må kun bruges sammen med det produkt, det er beregnet til, se kapitlet Skæreudstyr i brugsanvisningen til produktet.

Tilbehøret er kun konstrueret til trimning.

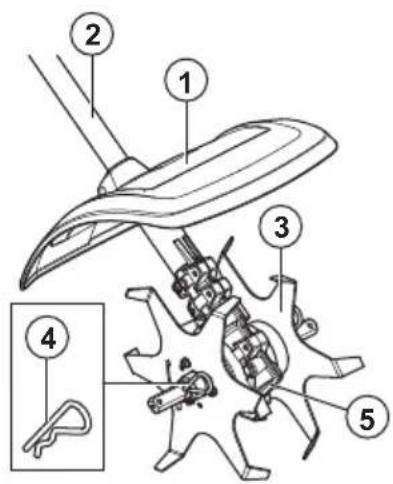

Oversigt over tilbehør

1. Klingeafskærmning
2. Aksel
3. Knive
4. Split
5. Gearhus
6. Brugsanvisning
7. Akselkobling (følger med produktet)

Symboler på tilbehøret og strømenheden

Skødesløs eller forkert brug af dette produkt kan resultere i alvorlige skader eller medføre døden for brugeren eller andre.

Læs brugervejledningen, og sørg for at have forstået indholdet, inden du bruger udstyret.

Brug godkendt høreværn. Brug godkendte beskyttelsesbriller. Brug åndedrætsværn, när der er risiko for støv.

Dette udstyr er i overensstemmelse med gældende CE-direktiver.

Dette produkt er i overensstemmelse med gældende UK-bestemmelser.

Roterende dele. Hold hænder og fødder på sikker afstand. Pilen angiver rotationsretningen.

Brug altid godkendte beskyttelseshandsker.

Pas på udslyngede genstande og rikochettering.

Operatøren skal sørge for, at ingen personer eller dyr kommer nærmere end 15 meter. Når flere brugere arbejder på det samme sted, skal sikkerhedsafstanden være mindst 15 meter. Udstyret kan kaste genstande af sted med voldsom kraft, og disse genstande kan slå tilbage. Dette kan medføre alvorlige øjenskader, hvis du ikke anvender det anbefalede beskyttelsesudstyr.

Hold en afstand på mindst 15 m til personer og dyr under brug af produktet.

Hold alle dele af kroppen på sikker afstand af varme overflader.

Mærkat vedrørende emission af støj til omgivelserne i henhold til direktiver og regulativer i EU og Storbritannien og New South Wales' lovgivning om "Beskyttelse af miljøet (støjbegrænsning) forordning 2017". Produktets garanterede lydeffektniveau er angivet i Tekniske data på side 40 og på mærkaten.

Bemærk: Andre symboler/etiketter på skæreudstyret refererer til specifikke krav for certificering på visse markeder.

Sikkerhed

Sikkerhedsdefinitioner

Advarsler, forholdsregler og bemærkninger bruges til at pege på særligt vigtige dele af brugsanvisningen.

ADVARSEL: Bruges, hvis føreren udsætter sig selv eller omkringstående personer for risiko for personskade eller dødsfald ved tilsidesættelse af instruktionerne i brugsanvisningen.

BEMÆRK: Bruges, hvis der er risiko for skader på produktet og/eller tilbehøret, andre materialer eller det omgivende område ved tilsidesættelse af instruktionerne i brugsanvisningen.

Bemærk: Bruges til at give yderligere oplysninger, der er nødvendige i en given situation.

Læs alle instruktioner

ADVARSEL: Ved brug af elektriske haveredskaber skal de grundlæggende sikkerhedsforanstaltninger følges for at nedsætte risikoen for brand, elektrisk stød og personskader, herunder følgende:

Generelle sikkerhedsinstruktioner

ADVARSEL: Læs de medfølgende advarselsinstruktioner, inden du bruger skæreudstyret.

• Læs brugsanvisningen omhyggeligt igennem, og sørg for at have forstået indholdet, inden du bruger produktet.
• Denne vejledning supplerer den vejledning, der var inkluderet med produktet. Oplysninger om andre procedurer fås i betjeningsvejledningen til din plæneklipper.

- Produktets oprindelige udformning må under ingen omstændigheder ændres uden producentens samtykke. Brug ikke et produkt, der ser ud til at være blevet ændret af andre, og brug altid originalt tilbehør. Ikke-autoriserede ændringer og/eller ikke-godkendt tilbehør kan medføre alvorlige skader eller døden for brugeren eller andre.

Sikkerhedsinstruktioner for drift

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

- Beskadigede knive kan øge risikoen for ulykker.

- Nogle gange kan græs og sten sidde fast i knivene. Stands altid motoren, mens der renses.

- Pas på udslyngede genstande. Læn dig aldrig ind over skæreudstyrets beskyttelse. Sten, skidt m.m. kan blive slynget op i øjnene og forårsage blindhed eller alvorlige skader.

- Under og et stykke tid efter anvendelse kan gearet være varmt. Der er derfor risiko for forbrændinger ved kontakt.

- Brug aldrig produktet uden mulighed for at kunne tilkalde hjælp i tilfælde af en ulykke.

- Brug kun produktet til det formål, det er beregnet til.

- Brug aldrig produktet, hvis du er træt, hvis du har drukket alkohol, eller hvis du tager medicin, som kan påvirke dit syn, dit overblik eller din kropskontrol.

- Anvend aldrig produktet under ekstreme klimaforhold, såsom streng kulde eller i meget varmt og/eller fugtigt klima.

- Brug aldrig et produkt, som er behæftet med fejl. Følg instruktionerne for sikkerhedskontrol, vedligeholdelse og service i denne brugsanvisning. Visse vedligeholdelses- og serviceforanstaltninger må kun udføres af erfarne og kvalificerede specialister. Se anvisningerne under overskriften Vedligeholdelse.

- Tillad aldrig børn at bruge maskinen.

- Lad aldrig en anden bruge produktet, uden at du har sikret dig, at vedkommende har forstået indholdet i brugervejledningen.

- Kontrollér arbejdsområdet. Fjern alle løse genstande som for eksempel sten, knust glas, søm, ståltråd, snor og lignende, som kan slynges ud eller sno sig ind i klingen eller klingeafskærmningen.

- Hold uvedkommende på afstand. Børn, dyr, omkringstående og hjælpere skal under arbejdet holdes uden for sikkerhedszonen på 15 meter. Stands øjeblikkeligt produktet, hvis nogen nærmer sig.

- Når du kommer ud for en situation, som gør dig usikker med hensyn til fortsat brug, skal du spørge en ekspert til råds. Henvend dig til din forhandler eller dit serviceværksted.

- Undgå al brug, som du ikke synes, du er tilstrækkeligt kvalificeret for.

- Hold øje med omgivelserne, og kontrollér, at der ikke er nogen risiko for, at mennesker eller dyr kan komme i kontakt med eller påvirke din kontrol af produktet.

- Brug ikke produktet i dårligt vejr, som f.eks. i tæt tåge, kraftigt regnvejr, hård blæst eller kraftig kulde osv. Udførelse af arbejde i dårligt vejr er trættende og kan skabe farlige forhold, f.eks. glatte underlag.

- Sørg for, at du kan gå og stå sikkert. Kig efter eventuelle forhindringer ved en uventet retræte (rødder, sten, grene, huller, grøfter osv.). Vær meget forsigtig ved arbejde i skrånende terræn.

- Vær altid opmærksom på advarselssignaler eller tilråb, när høreværnet bruges. Tag altid høreværnet af, så snart motoren standser.

- Motoren skal altid standses, før produktet flyttes.

- Stil aldrig produktet ned på jorden med motoren i drift, uden at du har den under opsyn.

- Skæreværktøjet skal rotere væk fra føreren. Arbejd aldrig med værktøjet imod føreren, da dette kan forårsage alvorlig personskade.

- Hold altid fast om produktet med begge hænder. Hold produktet på højre side af kroppen.

- Sørg for, at hænder og fødder ikke kommer i nærheden af skæreren, når motoren er i gang.

- Hold altid knivene tæt ved jorden.

- Udløs gashåndtaget/strømudløseren efter hver arbejdsopgave. Lange perioder med fuld hastighed

uden belastning på motoren (dvs. uden modstand, at skæreudstyret udvirker på motoren, när du bruger produktet) kan medføre alvorlige skader på motoren.

• Vær særlig opmærksom, når du trækker kultivatoren mod dig under arbejdet.
• Hvis kraftige vibrationer forekommer, skal du standse produktet. Hvis du har et benzindrevet produkt, skal du fjerne tændrørskablet fra tændrøret. Hvis du har et batteridrevet produkt, skal du fjerne batteriet. Kontrollér, at produktet ikke er beskadiget. Reparer eventuelle skader.
• Hold hænderne væk fra klingerne.

Personligt beskyttelsesudstyr

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Brug godkendt personligt beskyttelsesudstyr, når du bruger produktet. Personligt beskyttelsesudstyr udelukker ikke fuldstændigt risikoen for personskader, men det mindsker graden af skaderne i tilfælde af, at der skulle ske en ulykke. Lad forhandleren hjælpe dig med at vælge det rigtige udstyr.
• Brug godkendt høreværn med tilstrækkelig dæmpning. Langvarig eksponering for støj kan medføre permanente høreskader.

- Brug godkendt øjenværn. Hvis du bruger et ansigtsværn, skal du også bruge godkendte beskyttelsesbriller. Godkendte beskyttelsesbriller skal overholde den amerikanske standard ANSI Z87.1 eller EU-standarden EN 166.

- Brug om nødvendigt beskyttelseshandsker, f.eks. ved montering, eftersyn og rengøring af skæreudstyret.

- Brug beskyttelsessko med stålsnude og skridsikre såler.

• Brug beklædning, der er lavet af et stærkt materiale. Brug altid kraftige lange bukser og lange ærmer. Brug ikke løstsiddende tøj, som kan sætte sig fast i buske og grene. Undgå smykker, shorts og sandaler, og gå ikke barfodet. Sæt håret op i en sikker højde, dvs. over skulderen.
• Sørg for at have førstehjælpsudstyr ved hånden.

Sikkerhedsanordninger på skæreudstyret.

ADVARSEL: Læs advarselsinstruktionerne, inden du bruger skæreudstyret.

I dette afsnit forklares mere om skæreudstyrets sikkerhedsfunktioner og formål, samt hvordan kontrol og vedligeholdelse skal udføres for at sikre, at det fungerer. Se anvisningerne i afsnittet Oversigt over tilbehør på side 33for at se, hvor disse dele sidder på skæreudstyret.

Maskinens levetid kan forkortes, og risikoen for ulykker kan øges, hvis vedligeholdelsen ikke udføres korrekt, og hvis service og/eller reparation ikke udføres fagligt korrekt. Kontakt det nærmeste serviceværksted for at få yderligere oplysninger.

ADVARSEL: Brug aldrig skæreudstyr med defekte komponenter. Skæreudstyrets sikkerhedsudstyr skal kontrolleres og vedligeholdes som beskrevet i dette afsnit. Klarer skæreudstyret ikke alle kontrollerne,

skal du kontakte et serviceværksted for at få det repareret.

ADVARSEL: Al service og reparation af produktet kræver specialuddannelse. Dette gælder især produktets sikkerhedsudstyr. Hvis produktet ikke klarer nogen af de nedennævnte kontroller, skal du kontakte dit serviceværksted. Ved at købe nogle af vores produkter kan du være sikker på at få en faglig korrekt reparation og service. Hvis produktet er købt et sted, som ikke er en af vores serviceydende forhandlere, skal du spørge dem efter det nærmeste serviceværksted.

Sådan kontrolleres skæreudstyret

Knivene er konstrueret og fremstillet til at kunne modstå belastningerne fra kultivering.

De to grundlæggende regler:

1. Brug kun skæreudstyr sammen med den beskyttelse, som vi anbefaler!

1. Kontrollér skæreudstyret med hensyn til skader og revnedannelse. Et beskadiget skæreudstyr skal altid udskiftes.

Sådan kontrolleres skæreudstyrsskærmen

Denne beskyttelse er beregnet til at forhindre, at der slynges løse genstande mod brugeren. Beskyttelsen forhindrer også, at brugeren kommer i kontakt med skæreudstyret.

1. Sørg for, at afskærmningen er intakt og fri for revner.

1. Udskift beskyttelsen, hvis den har været udsat for slag eller har revner.

Sikkerhedsinstruktioner for vedligeholdelse

ADVARSEL: Læs følgende advarselsinstruktioner, inden du udfører vedligeholdelsesarbejde.

ADVARSEL: Stands altid produktet, før du udfører arbejde på skæreudstyret. Det kan fortsætte med at køre, efter at gashåndtaget/strømudløseren slippes. Hvis du har et benzindrevet produkt, skal du fjerne tændrørskablerne fra tændrøret. Hvis du har et batteridrevet produkt, skal du fjerne batteriet. Sørg for, at tilbehøret er stoppet helt, før du begynder at arbejde på det.

• Kultivering må kun udføres i dagslys eller under gode lysforhold.
• Kontrollér hele produktet, før arbejdet startes. Udskift beskadigede dele. Kontrollér, at alle afskærmninger og dæksler er på plads og korrekt fastgjort. Kontrollér alle møtrikker og skruer.
• Hvis du har et benzindrevet produkt, skal du sørge for, at der ikke forekommer brændstoflækager.
• Kontrollér, at klingerne er intakte og ikke har revner eller andre skader. Klingerne udskiftes om nødvendigt.

- Sørg for, at klingeafskærmningen er ren og ubeskadiget.

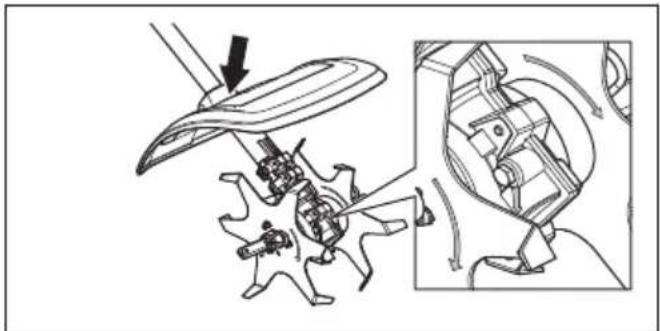

- Kontrollér, at knivene og knivafskærmningen er fastgjort korrekt. Kontrollér, at rotationsretningen er i overensstemmelse med knivene og gearet. Pilene skal pege i samme retning.

• Kontrollér, at klingerne holder op med at bevæge sig, når strømudløseren slippes.
• Sørg for, at håndtag og sikkerhedsanordninger er i orden. Brug aldrig et produkt, der mangler dele, eller som er ændret i forhold til specifikationen.
• Brug kun produktet til det formål, det er beregnet til.
• Inden rengøring, reparation eller inspektion skal du kontrollere, at skæreudstyret er standset helt. Hvis du har et benzindrevet produkt, skal du fjerne tændrørskablerne fra tændrøret. Hvis du har et batteridrevet produkt, skal du fjerne batteriet.
• Anvend altid kraftige handsker ved reparation af kultivatoren.
• Brug kun originale reservedele ved reparation.
• Opbevar produktet utilgængeligt for børn.

Hvis du har et benzindrevet produkt, skal du overholde disse instruktioner for at starte produktet med en kold motor.

1. Kør basisproduktet, indtil det er varmt, og sluk derefter produktet.
2. Monter redskabet som beskrevet i monteringsanvisningen.

Vedligeholdelse

Indledning

Nedenfor følger nogle generelle vedligeholdelsesinstruktioner. Hvis du har brug for yderligere oplysninger, kan du kontakte serviceværkstedet.

Sådan udskiftes knivene

ADVARSEL: Stands altid produktet, før du påbegynder arbejde på skæreudstyret. Det kan fortsætte med at køre, efter at gashåndtaget/strømudløseren slippes. Hvis du har et benzindrevet produkt, skal du fjerne tændrørskablerne fra tændrøret. Hvis du har et batteridrevet produkt, skal du fjerne batteriet. Sørg for, at tilbehøret er stoppet helt, før du begynder at arbejde på det.

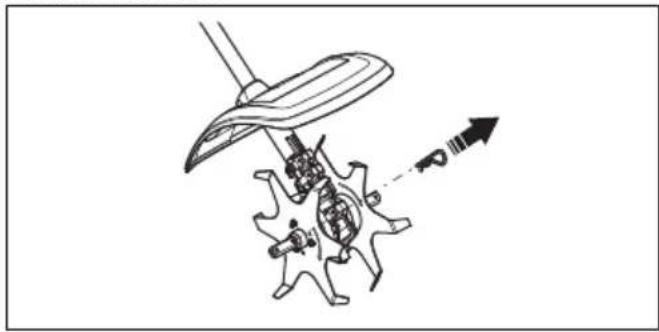

1. Løsn låsestiften.

1. Afmonter knivsættet fra gearhusets udgangsaksel.

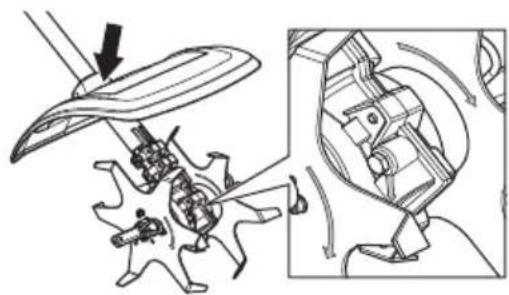

1. Monter knivsættet på gearhusets udgående aksel. Kontrollér, at rotationsretningen er i overensstemmelse med knivene og gearet. Pilene skal pege i samme retning.

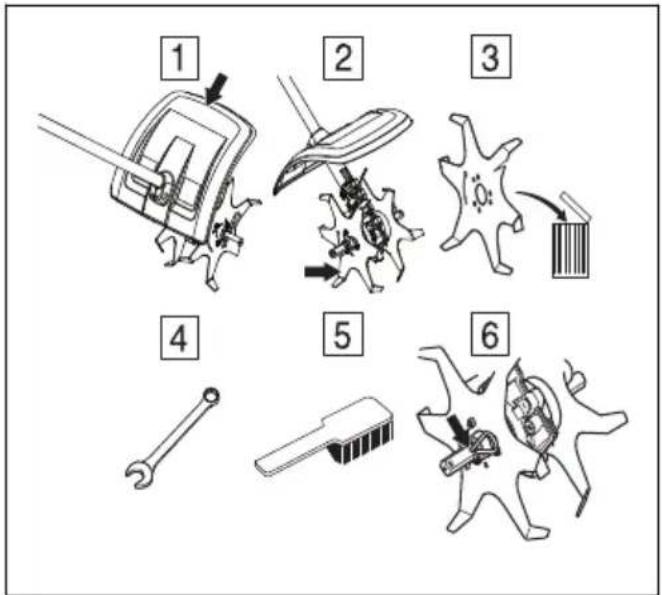

Sådan vedligeholder du produktet dagligt

1. Kontrollér, at beskyttelsen er intakt og fri for revner. Udskift beskyttelsen, hvis den har været udsat for slag eller har revner.
2. Kontrollér, at klingerne holder op med at bevæge sig, når strømudløseren slippes.
3. Kontrollér, at klingerne er intakte og ikke har revner eller andre skader. Klingerne udskiftes om nødvendigt.
4. Kontrollér, at skruer og møtrikker er spændte.
5. Rengør produktet udvendigt.
6. Kontrollér, at stifterne og hårnålesplitterne er ubeskadigede og fastgjort korrekt.

Transport, opbevaring og bortskaffelse

Hvis skæreudstyret transporteres på et andet køretøj, skal du altid bruge godkendte fastgørelsesdele og sørge for, at skæreudstyret er sikkert fastgjort.

Sørg for, at skæreudstyret er ordentligt rengjort, og at der er udført fuldstændig service, inden langtidsopbevaring.

Tekniske data

Tekniske data for benzindrevne produkter

	CA230
Vægt
Vægt med 2 x trimmere, kg 2,9
Vægt med 4 x trimmere (ekstraudstyr), kg 3,7
Mål, mm
2 x trimmere 140
4 x trimmere (ekstraudstyr) 235
Støjemissioner ^19
Lydeffektniveau, målt dB (A) 105
Lydeffektniveau, garanteret LWA dB (A) 109
Lydniveauer ^20
Ækvivalent lydtryksniveau ved brugerens ører målt i henhold til EN ISO 22868 , dB (A):
Udstyret med godkendt tilbehør (original) 92,4
Vibrationer ^21
Ækvivalente vibrationsniveauer (ahv,eq) i håndtag målt i henhold til , m/s ^2
Udstyret med godkendt tilbehør (original), venstre/højre 4,2/6,1

325iLK + Kultivatortilbehør CA230
Vægt
Vægt med 2 x trimmere, kg 2,3+2,9
Vægt med 4 x trimmere (ekstraudstyr), kg 2,3+3,7
Støjemissioner ^22
Lydeffektniveau, målt dB (A) 89
Lydeffektniveau, garanteret L_WA dB (A) 90
Lydniveauer ^23
Lydtryksniveau ved brugerens ører målt i henhold til ISO 22868 , dB (A):
Udstyret med godkendt tilbehør (original) 78
Vibrationer ^24
Vibrationsniveauer i håndtag målt i henhold til EN 62841-1, m/s ^2
Udstyret med godkendt tilbehør (original), venstre/højre 1,3/2,2

Tilbehør

Tilbehør

Godkendt tilbehør	Tilbehørstype Afskærmning, art.nr.
Kultivatorkniv	4 x klinger

Beskrivelse Kultivatortilbehør
Varemærke Husqvarna
Type / model CA230
Identifikation Serienumrene fra 2022 og fremefter

Direktiv/bestemmelse	Beskrivelse
2006/42/EF "vedrørende maskiner"
2000/14/EF "vedrørende støjemissioner til omgivelserne"
2011/65/EU "om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr"

ADVARSEL: Les de følgende

- Kontroller at hender og føtter ikke kommer nær kapperen når motoren går.

• Kultivering må bare utføres i dagslys eller med god belysning.
• Kontroller hele produktet før du starter. Skift skadede deler. Kontroller at alle beskyttelser og deksler er hele og ordentlig festet. Kontroller alle muttere og skruer.
• Hvis du har et bensindrevet produkt, må du kontrollere at det ikke finnes drivstofflekkasjer.
• Kontroller at knivene er uskadd og ikke har noen sprekker eller andre skader. Bytt ut knivene om nødvendig.

- Kontroller at kapperbeskyttelsen er montert og uskadet.

Slik starter du produktet när motoren er kald

Slik skifter du knivene

fullstendig overholder følgende EU-direktiver og -forskrifter:

Stefan Holmberg, FoU-direktør, teknologiledelse, Husqvarna AB
