CA230 - 割灌机 HUSQVARNA - 免费用户手册

产品类型	割草机用耕作机附件（耕耘机）
品牌	富世华
型号	CA230
重量（含2片刀片）	2.9 kg
重量（含4片刀片）	3.7 kg
工作宽度（2片刀片）	140 mm
工作宽度（4片刀片）	235 mm
动力源	兼容富世华汽油或电池动力头
声功率级（汽油）	实测105 dB(A)，保证109 dB(A)
声功率级（电池）	实测89 dB(A)，保证90 dB(A)
耳旁声压级（汽油）	92.4 dB(A)
耳旁声压级（电池）	78 dB(A)
左/右手柄振动（汽油）	4.2 / 6.1 m/s²
左/右手柄振动（电池）	1.3 / 2.2 m/s²
主要功能	松土、通气、除草
刀片类型	钢制齿刀（铣刀）
刀片数量	2或4（取决于附件）
安全装置	刀片护罩，松开扳机自动停止刀片
日常维护	检查护罩、刀片、螺丝，清洁外部
刀片更换	可由用户自行更换（务必关闭发动机并取出电池）
备件	有可替换刀片（具体零件编号请参见说明书）
安全距离	距离人员和动物至少15米
认证	符合CE指令2006/42/EC、2000/14/EC、2011/65/EU
制造商	富世华AB，瑞典

常见问题 - CA230 HUSQVARNA

CA230兼容哪些类型的动力头？

CA230兼容专为此附件设计的富世华汽油和电池动力头。请查阅产品手册以获取完整兼容型号列表。

如何更换CA230割草机的刀片？

关闭发动机并取出电池或断开火花塞。松开开口销，取下铣刀组件，然后安装新刀片，注意旋转方向（箭头必须对齐）。拧紧开口销。

使用时需保持的安全距离是多少？

操作员与任何人或动物之间保持至少15米的距离。本附件可能高速抛出物体。

我应该佩戴哪些个人防护装备？

佩戴经认证的耳罩、护目镜、手套、防滑钢头靴、厚长裤和长袖。灰尘多时请使用呼吸面罩。

如何对CA230进行日常维护？

检查护罩是否损坏或破裂，怠速时刀片是否旋转，检查刀片有无裂纹，拧紧所有螺丝和螺母，清洁外部，确保开口销状态良好。

使用2片刀片和4片刀片的工作宽度分别是多少？

使用2片刀片时，工作宽度为140 mm。使用4片刀片（附件）时，工作宽度为235 mm。

我可以在坡地上使用CA230吗？

可以，但需格外小心。确保稳定性良好，注意障碍物（树桩、石头），不要在过陡的坡面上作业。移动前务必关闭发动机。

如何存放附件？

长期存放前仔细清洁。完成所有维护操作。存放在干燥处，远离儿童。运输时使用固定装置。

CA230是否符合安全标准？

是的，符合欧盟指令2006/42/EC（机械）、2000/14/EC（噪声排放）和2011/65/EU（有害物质）。符合性声明可在说明书中找到。

遇到异常振动该怎么办？

立即停止使用。断开火花塞（汽油）或取出电池。检查附件是否损坏。修复或更换损坏部件后再重新使用。

用户手册 CA230 HUSQVARNA

连续开发产品是我们的政策，因此我们保留修改产品设计和外观的权利，恕不事先通知。

注意：本手册涵盖了汽油驱动型和电池驱动型动力装置。

预期用途

警告：本附件仅可与指定产品配套使用，详情请参阅产品《操作手册》中的“附件”一章。

本附件仅设计用于耕种。

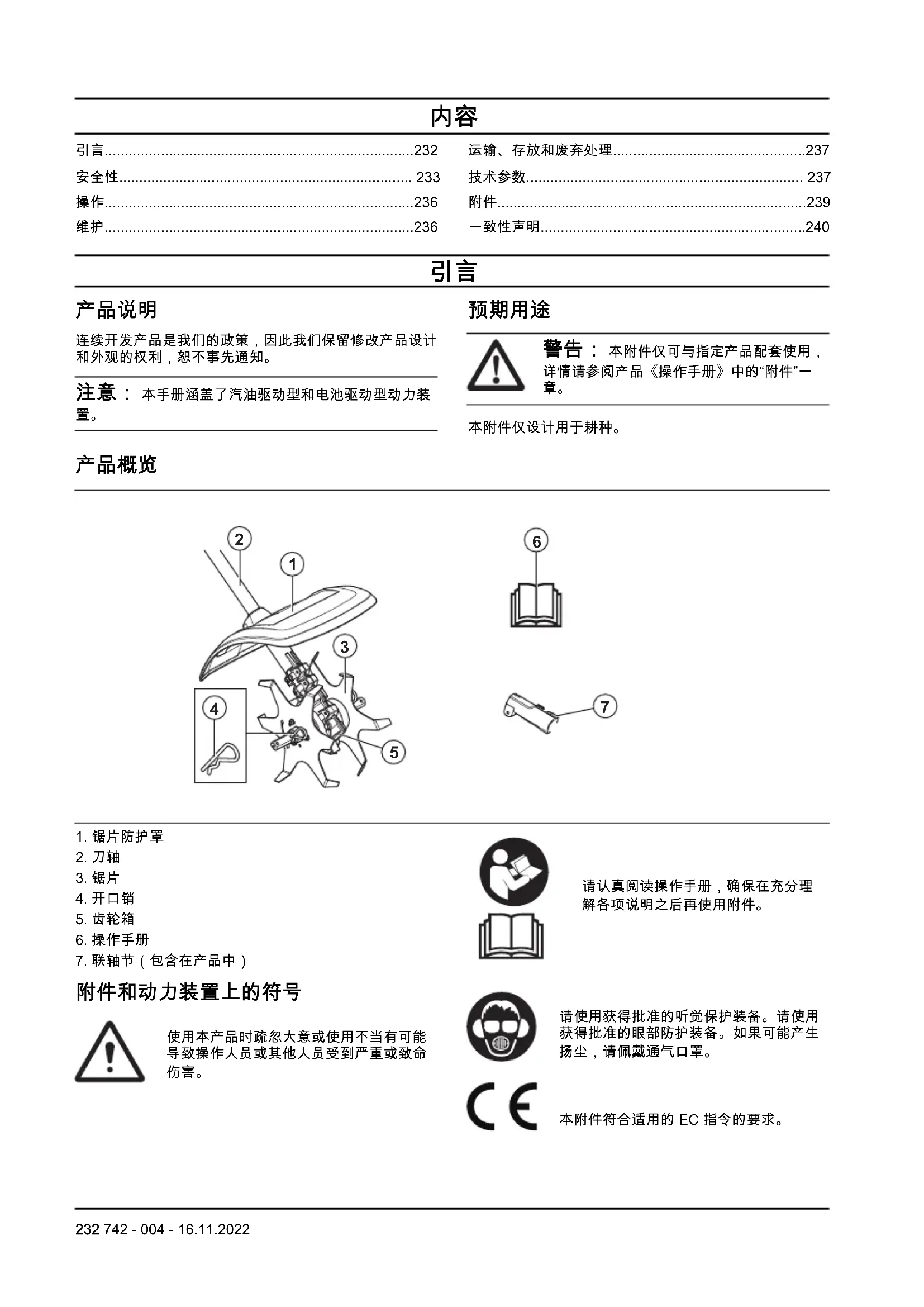

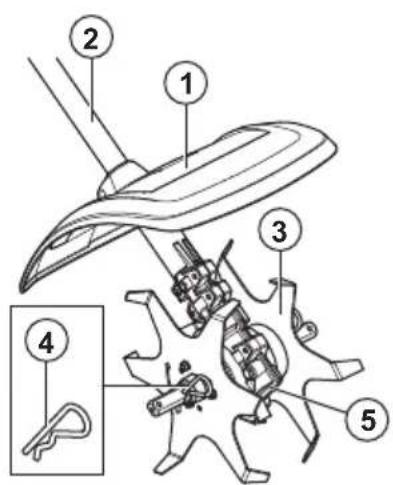

产品概览

1. 锯片防护罩
2. 刀轴
3. 锯片
4. 开口销
5. 齿轮箱
6. 操作手册
7. 联轴节（包含在产品中）

附件和动力装置上的符号

使用本产品时疏忽大意或使用不当有可能导致操作人员或其他人员受到严重或致命伤害。

请认真阅读操作手册，确保在充分理解各项说明之后再使用附件。

请使用获得批准的听觉保护装备。请使用获得批准的眼部防护装备。如果可能产生扬尘，请佩戴通气口罩。

本附件符合适用的 EC 指令的要求。

本产品符合适用的英国法规。

回转部件。确保四肢远离机器。箭头指示了旋转方向。

务必戴上检验合格的防护手套。

穿上坚固的防滑靴。

注意抛掷物和反弹物。

操作员必须确保 15 米范围内无任何人员或动物。当多名操作员在同一现场工作时，之间必须保持至少 15 米的安全距离。本附件可能会以很大的力量抛出物体，这些物体可能反弹回来。如果未使用建议的安全装备则可能会导致眼部严重受伤。

本产品运行期间，应与人员和动物保持至少 15 m/50 ft 的距离。

保持身体部位远离高温表面。

对环境的噪音排放的标签符合欧盟指令、英国指令和新南威尔士州法规“2017年环境行动（噪音控制）保护法规”的要求。本产品的保证声功率级在标签中技术参数在第237页上和该标签上均有注明。

注意：有关本附件上的其他符号/标识，请参阅适用于特定市场的特殊认证要求。

安全性

安全定义

本操作手册使用了“警告”、“小心”和“注释”来指出特别重要的内容。

警告：当不遵守手册中的说明可能会给操作员或周围人员带来伤害或死亡风险时，会使用此标志。

小心：当不遵守手册中的说明可能会对产品和/或附件、其他材料或附近区域造成损坏时，会使用此标志。

注意：用于提供特定状况下所需的更多信息。

请阅读所有说明

警告：使用电动园艺设备时，务必遵循基本的安全注意事项以降低失火、电击和人身伤害危险，包括以下注意事项：

一般安全须知

警告：请在使用本产品前阅读下面的安全须知。

• 请认真阅读操作手册，确保在充分理解各项说明之后再使用本产品。
• 这些说明是对本产品随附说明文件的补充。如需了解其他步骤，请参考本产品的操作说明。
• 任何情况下，未经制造厂的许可，不得修改本产品的设计。请勿使用似乎已被他人改动过的附件，并且一定要使用原厂附件。未经许可擅自修改，或使用未经认可的附件，可能会对操作员或其他人员造成严重的伤害或死亡。

操作安全须知

警告：请在使用本产品前阅读下面的警告说明。

· 有缺陷的锯片会增加发生事故的风险。
- 有时，草或石块可能会卡入耕叉中。清洁时务必停止运行引擎/马达。

- 注意抛掷物。切勿将切割锯片防护罩倾斜。石头、垃圾等会抛入眼中，导致失明或严重伤害。 - 使用过程中，齿轮可能会发热，并在之后一段时间仍有余热。触摸可能会烧伤。

- 如果发生事故时无法求救，请勿使用本产品。

- 仅将产品用于指定的用途。

- 感到疲劳时，或者在饮酒或曾服用可能会影响视力、判断力或协调能力的药物后，请勿操作本产品。

- 切勿在极端天气条件下使用本产品，如严寒、酷热和/或潮湿气候条件下。

- 禁止使用有故障的产品。按照本手册中的说明进行安全检查、维修和保养。部分维修和保养措施必须由受过培训并有相应资质的专家进行。请参阅“维修和保养”一节的说明。

- 严禁儿童使用本产品。

- 在事先未确定其他人是否阅读和理解了本操作手册的内容之前，禁止其使用本产品。

- 检查作业区。清除所有可能被抛出的松动物体或者可能缠绕切割齿或切割齿护罩的松散物体，如石块、碎玻璃、钉子、钢丝、线绳等。

- 未经授权的人员不得靠近。在工作时，应确保儿童、动物、旁观者和助手保持在15米安全区以外的地方。如有人靠近，立即关停产品。

- 当您遇到任何情况，不知如何继续时，请咨询专家。与您的经销商或保养厂联系。

- 避免任何超出您能力范围的使用。

- 观察您的周围，确保不存在人或动物接触或影响您控制本产品的风险。

- 避免在不良的天气情况下使用本产品，例如浓雾、大雨、强风或是严寒等。在天气不良的情况下工作容易让人疲倦，更可能造成危险状况，例如地面容易滑倒。

- 确保您可以安全地移动与站立。检查您的周围区域是否存在障碍物（树根、岩石、树枝、沟渠等），以免您突然移动。在倾斜地面上工作时，要特别小心。

- 戴有听觉保护设备时，请留意警告信号或呼喊声。一旦引擎/马达停机，便取下听觉保护设备。

- 移动设备前，必须先关闭引擎/马达。

- 切勿在引擎/马达运转的情况下放下本产品，除非是放在您可以清楚看到的位置。

- 作业时，切割刀具必须远离操作员。切勿朝向操作员操作刀具，否则可能造成严重伤害。

- 务必用双手 握住本产品。将产品保持在身体右侧。

- 在引擎/马达运转期间，确保手脚不要靠近切割齿。

- 务必在完成每个工作冲程后松开油门/开关扳机。如果引擎/马达在全开油门/速度的情况下长时间空载运行（即在使用本产品时，引擎未承受到切割锯片施加的阻力），会严重损坏引擎/马达。

· 作业时将旋耕机朝向自己拉动要格外小心。

- 如果发生剧烈振动，则停止本产品。如为汽油驱动型产品，请断开火花塞上的HT导线。如为电池供电型产品，请取下电池。检查并确保本产品未受损。维修所有受损部分。

- 使双手远离锯片。

个人防护装备

警告：请在使用本产品前阅读下面的警告说明。

- 操作产品时务必使用获得批准的个人防护装备。个人防护装备不能完全避免受伤，但当意外发生时，可降低伤害程度。请经销商协助您选择正确的防护装备。

- 使用获得批准的听觉保护设备，尽量降低噪音。长期接触噪音可能会导致永久性听力损伤。

- 请使用获得批准的眼部保护装备。如果佩戴面罩，必须同时佩戴获得批准的护目镜。在美国，经批准的护

目镜必须符合 ANSI Z87.1 标准；在欧盟国家/地区，必须符合 EN 166 标准。

- 必要时戴上手套，例如在安装、检查或清洁切割设备时。

- 穿着高强度纤维制成的衣物。务必穿着结实的长裤和长袖衣服。切勿穿着容易钩住小树枝和分枝的衣物。切勿佩戴珠宝、穿着短裤、凉鞋或光脚。确保头发安全地挽在肩部以上。

· 确保急救箱触手可及。

本产品上的安全装置

警告：请在使用本产品前阅读下面的警告说明。

本节介绍本产品的安全特性及用途，并说明如何进行检查和维护，以确保它正常运转。有关这些零件在本产品上的位置，请参阅产品概览在第232页上一节中的说明。

如果本产品维护不当或由非专业人员进行保养和/或维修，附件的使用寿命会缩短，发生意外的风险会增加。欲知更多详情请联系距您最近的保养代理商。

警告：不得使用安全部件有缺陷的附件。本产品的安全装备必须按照本节说明进行检查和维护。如果在检查附件时发现故障，请联系保养厂进行维修。

警告：本产品的保养和维修工作必须由经过专门培训的人员执行。对于本产品的安全装备来说尤其如此。如果您购买的产品在检修过程中出现下述故障，您必须与保养厂联络。如果您购买我们的产品，我们承诺提供专业的修理和保养。如果出售本产品的零售商不是保养代理商，应向他咨询离您最近的保养厂的地址。

检查切割设备

所设计和制造的耕叉可以承受耕种产生的负载。

两条基本守则：

1. 只能安装我们推荐的防护罩来使用切割锯片！

1. 检查切割锯片是否损坏或有裂痕。应始终更换损坏的切割锯片。

本防护罩旨在防止松散物体被抛向操作员。防护罩也可以防止操作员意外接触切割锯片。

1. 确保防护罩没有损坏或裂痕。

1. 如果防护罩受到碰撞或有裂痕，请予以更换。

维护安全须知

警告：请在执行维护之前阅读下面的警告说明。

警告：操作锯片的任何部分之前，务必先关闭本产品。即使释放油门/开关扳机以后，设备仍会继续转动。如为汽油驱动型产品，请断开火花塞上的HT导线。如为电池供电型产品，请取下电池。开始任何工作之前，确保锯片已完全停止。

• 耕种应仅在白天或其他光线充足的条件下进行。
• 开始工作前，先检查整个产品。更换损坏的部件。检查所有防护罩和盖板是否完整并牢固地固定。检查所有螺母和螺丝。
• 如为汽油驱动型产品，确保没有燃料泄漏。
• 检查并确保锯片没有损坏且没有任何裂痕或其他损坏的迹象。必要时更换锯片。

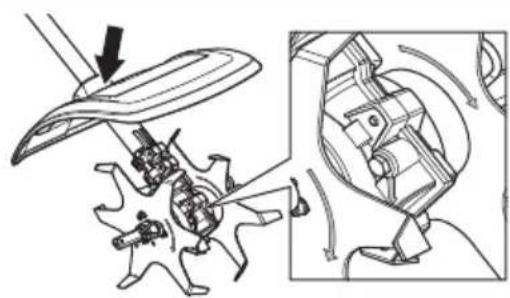

· 确保已安装切割齿防护罩且未损坏。

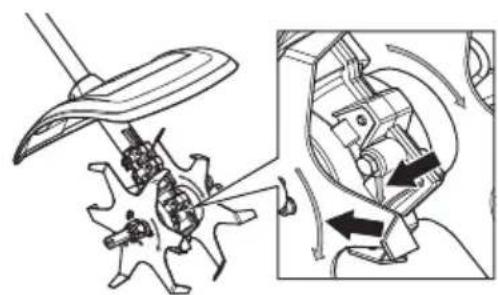

- 检查并确保正确固定耕叉和耕叉防护罩。确保旋转方向与切割齿和齿轮的旋转方向一致。箭头必须指向同一方向。

• 检查并确保当油门/开关扳机释放后锯片会停止转动。
• 确保手柄和安全功能正常工作。如果产品有零件缺失或进行过涉及规格的改装，请勿使用该产品。
• 仅将产品用于指定的用途。
• 确保切割锯片停止后再进行清洁、维修或检查。如为汽油驱动型产品，请断开火花塞上的 HT 导线。如为电池供电型产品，请取下电池。
• 维修旋耕机时，请佩戴耐磨的手套。
• 维修时，请仅使用原装备件。
• 将本产品存放在儿童触及不到的位置。

操作

在冷引擎情况下启动产品

如为汽油驱动型产品，遵守这些说明以在冷引擎情况下启动产品。

1. 运行主机预热，然后关闭本产品。
2. 按照安装指导安装附件。

维护

简介

以下是部分一般维修说明。欲知更多详情，请与保养厂联络。

更换刀片

警告：操作锯片的任何部分之前，务必先关闭本产品。即使释放油门/开关扳机以后，设备仍会继续转动。如为汽油驱动型产品，请断开火花塞上的HT导线。如为电池供电

型产品，请取下电池。开始任何工作之前，确保锯片已完全停止。

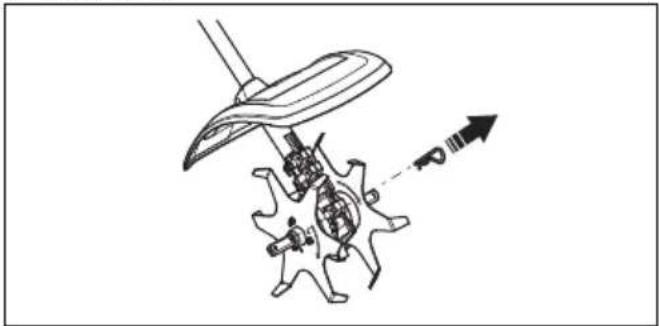

1. 松掉开口销。

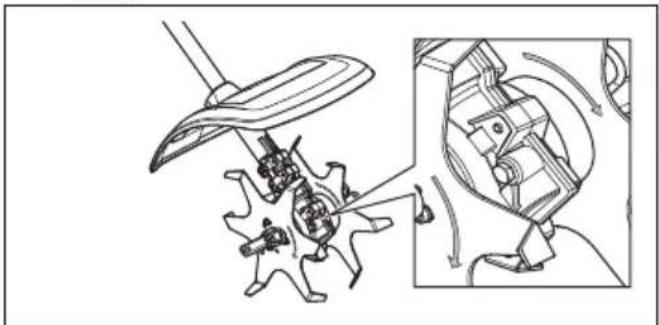

1. 将切割齿套件安装在齿轮箱的输出轴上。确保旋转方向与切割齿和齿轮的旋转方向一致。箭头必须指向同一方向。

1. 检查并确保防护罩没有损坏或裂痕。如果防护罩受到碰撞或有裂痕，请予以更换。
2. 检查并确保当油门/开关扳机释放后锯片会停止转动。
3. 检查并确保锯片没有损坏且没有任何裂痕或其他损坏的迹象。必要时更换锯片。
4. 检查螺母和螺丝是否上紧。
5. 清洁本产品的外部。
6. 检查并确保开口销完好无损并正确固定。

运输、存放和废弃处理

运输及存放

在长时间存放之前，确保清洁附件并且进行全面保养。

如果用其他车辆运输附件，务必使用经认可的固定装置并确保牢牢固定附件。

技术参数

汽油驱动产品的技术数据

	CA230
重量
含2个切割齿的重量,kg 2.9
含4个切割齿(附件)的重量,kg 3.7
尺寸(mm)
2个切割齿140
4个切割齿(附件)235
噪音排放 ^139
声功率级(测量值),dB(A)105
声能级,保证值LwA dB(A)109
声级 ^140
操作员耳旁的等效声压级根据EN ISO 22868测量得出,单位为dB(A):
配有经过批准认证的附件(原装)92.4
振动 ^141
手柄的等效振级( a_hv,eq ),根据测得,单位为m/s ^2
配有经过批准认证的附件(原装),左/右4.2/6.1

电池供电产品的技术数据

325iLK + 旋耕机附件 CA230
重量
含2个切割齿的重量,kg 2.3+2.9
含4个切割齿(附件)的重量,kg 2.3+3.7
噪音排放 ^142
声功率级(测量值),dB(A)89
声能级,保证值 L_WA dB(A)90
声级 ^143
操作员耳旁的声压级,根据EN ISO 22868测量得出,单位为dB(A):
配有经过批准认证的附件(原装)78
振动 ^144
手柄振动水平,根据EN 62841-1测量得出,单位为 m/s^2

325iLK + 旋耕机附件 CA230
配有经过批准认证的附件(原装),左/右 1.3/2.2

附件

附件

经批准使用的附件 附件类型	防护罩,货号
旋耕机切割齿	4个锯片

一致性声明

欧盟一致性声明

我们 Husqvarna AB（地址：SE-561 82 Huskvarna，Sweden，电话：[phone]）谨此声明，本产品：

描述 旋耕机附件
品牌 Husqvarna
类型/型号 CA230
标识 2022 及以后的序列号

完全符合以下欧盟指令和法规的要求，我们对此负有唯一的责任：

指令/法规 描述
2006/42/EC “关于机械”
2000/14/EC “关于环境噪音排放”
2011/65/EU “关于在电气和电子设备中限制使用某些有害物质的指令”

并适用以下标准和/或技术规格：ISO 11449:1994, EN IEC 63000:2018

0404, RISE SMP Svenska Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden 已按照机械指令 (2006/42/EC) 第 12 条第 3b. 款附录 IX 完成了 EC 型式检验。

证书编号：SEC/14/2415

Huskvarna, 2022-03-29

Husqvarna AB 技术管理部门研发总监 Stefan Holmberg 技术文档负责人
