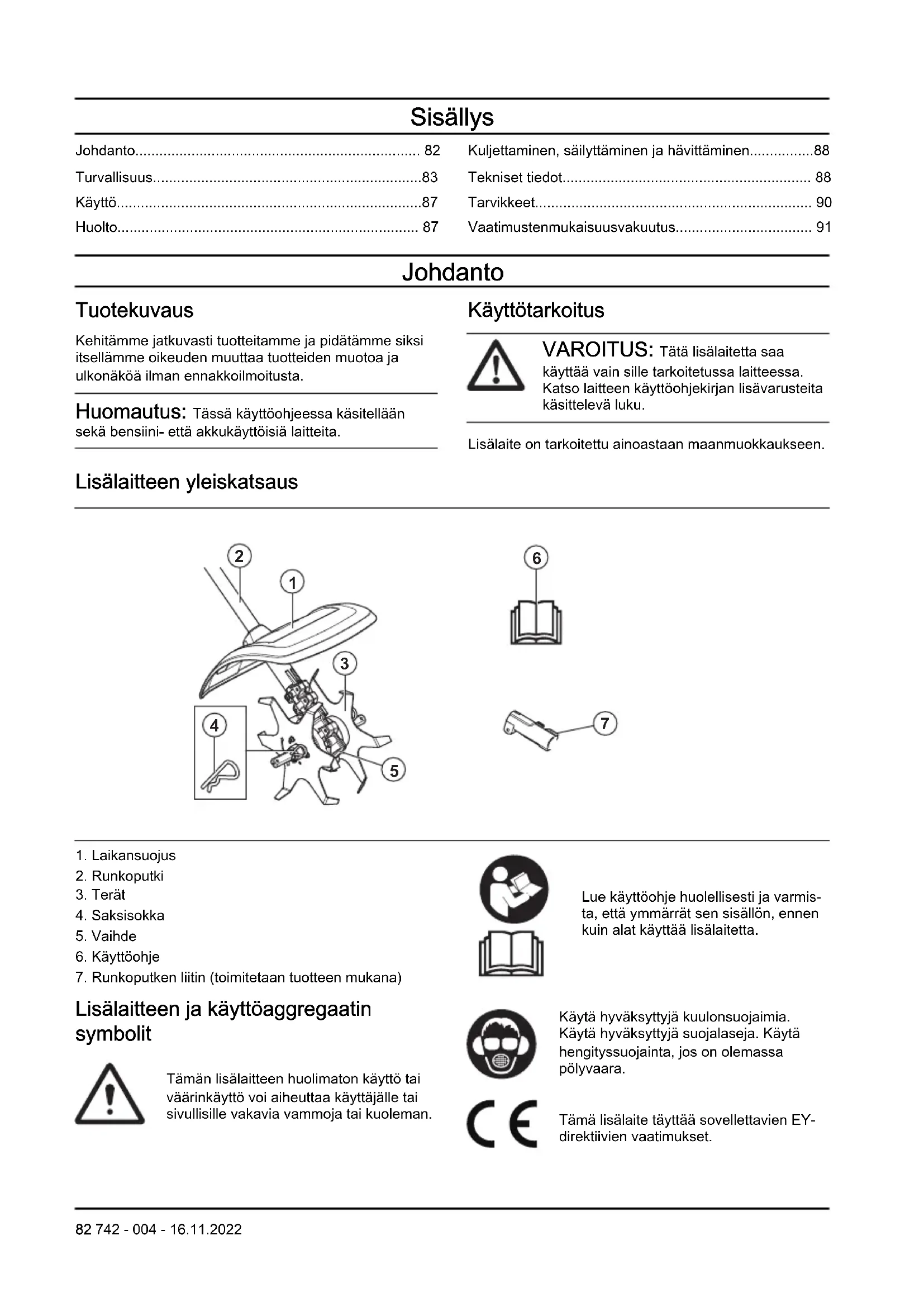

KÄYTTÖOHJE CA230 HUSQVARNA

• Johdanto p. 82
• Turvallisuus p. 83
• Käyttö p. 87
• Huolto p. 87
• Kuljettaminen, säilyttäminen ja hävittäminen p. 88
• Tekniset tiedot p. 88
• Tarvikkeet p. 90
• Vaatimustenmukaisuusvakuutus Johdanto Tuotekuvaus Kehitämme jatkuvasti tuotteitamme ja pidätämme siksi itsellämme oikeuden muuttaa tuotteiden muotoa ja ulkonäköä ilman ennakkoilmoitusta. Huomautus: Tässä käyttöohjeessa käsitellään sekä bensiini- että akkukäyttöisiä laitteita. Käyttötarkoitus VAROITUS: Tätä lisälaitetta saa käyttää vain sille tarkoitetussa laitteessa. Katso laitteen käyttöohjekirjan lisävarusteita käsittelevä luku. Lisälaite on tarkoitettu ainoastaan maanmuokkaukseen. Lisälaitteen yleiskatsaus p. 91

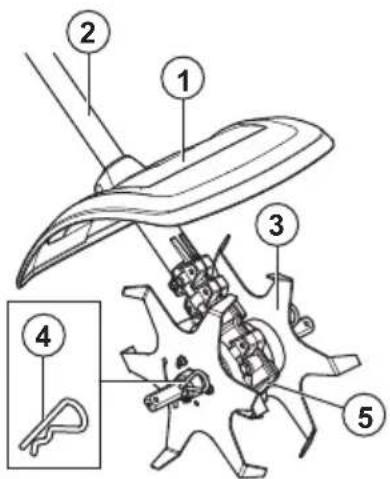

7. Runkoputken liitin (toimitetaan tuotteen mukana)

Lisälaitteen ja käyttöaggregaatin symbolit Tämän lisälaitteen huolimaton käyttö tai väärinkäyttö voi aiheuttaa käyttäjälle tai sivullisille vakavia vammoja tai kuoleman. Lue käyttöohje huolellisesti ja varmis- ta, että ymmärrät sen sisällön, ennen kuin alat käyttää lisälaitetta. Käytä hyväksyttyjä kuulonsuojaimia. Käytä hyväksyttyjä suojalaseja. Käytä hengityssuojainta, jos on olemassa pölyvaara. Tämä lisälaite täyttää sovellettavien EY- direktiivien vaatimukset. 82 742 - 004 - 16.11.2022Tämä tuote täyttää sovellettavien UK- säädösten vaatimukset. Pyöriviä osia. Pidä kädet ja jalat poissa niiden läheltä. Nuoli osoittaa pyörimissuunnan. Käytä aina hyväksyttyjä suojakäsineitä. Käytä luistamattomia ja tukevia jalkineita. Varo sinkoutuvia esineitä ja kimmokkeita. Käyttäjän on varmistettava, että ih- miset ja eläimet ovat vähintään 15 metrin päässä laitteesta työn aikana. Kun useita laitteita käytetään samas- sa paikassa, on käyttäjien välisen turvaetäisyyden oltava vähintään 15 metriä. Lisälaite voi singota rajulla voimalla esineitä, jotka voivat kimmo- ta takaisin. Se voi johtaa vakaviin sil- mävammoihin, mikäli suositeltuja suo- jaimia ei käytetä. Pysy vähintään 15 metrin / 50 ja- lan etäisyydellä ihmisistä ja eläimistä tuotteen käytön aikana. Pidä kaikki kehon osat poissa kuumilta pinnoilta. Melupäästöt ympäristöön -tarra EU:n ja Yhdistyneen kuningaskunnan direktiivien ja säädösten mukaisesti sekä Uuden Etelä-Walesin "Protection of the Environment Operations (Noise Control) Regulation 2017" -asetuksen mukaisesti. Tuotteen taattu äänentehotaso on määritelty kohdassa Tekniset tiedot sivulla

ja arvokilvessä. Huomautus: Muita lisälaitteen tunnuksia/tarroja tarvitaan tietyillä markkina-alueilla ilmaisemaan erityisiä sertifiointivaatimuksia. Turvallisuus Turvallisuusmääritelmät Varoituksia, huomioita ja huomautuksia käytetään, kun jotakin käyttöohjeen osaa halutaan erityisesti korostaa. VAROITUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata käyttäjän tai sivullisen vamma tai kuolema. HUOMAUTUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata tuotteen ja/tai lisälaitteen, muiden materiaalien tai ympäristön vaurioituminen. Huomautus: Tätä käytetään tietyissä tilanteissa tarvittavien lisätietojen antamiseen. Lue kaikki ohjeet VAROITUS: Sähkökäyttöisiä puutarhatyökaluja käytettäessä on aina noudatettava yleisiä turvaohjeita, jotka vähentävät tulipalon, sähköiskun ja henkilövahinkojen vaaraa ja joita ovat esimerkiksi seuraavat: Yleiset turvaohjeet VAROITUS: Lue seuraavat turvaohjeet ennen lisälaitteen käyttämistä.

• Lue käyttöohje huolellisesti ja varmista, että ymmärrät sen sisällön, ennen kuin alat käyttää lisälaitetta.

• Nämä ohjeet täydentävät laitteen mukana toimitettuja ohjeita. Katso muita toimenpiteitä koskevat ohjeet laitteen käyttöohjeista.

742 - 004 - 16.11.2022 83• Lisälaitteen rakennetta ei missään tapauksessa

saa muuttaa ilman valmistajan lupaa. Älä käytä lisälaitetta, mikäli epäilet jonkun muun tehneen siihen muutoksia. Käytä aina alkuperäisiä lisävarusteita. Hyväksymättömien muutosten ja/tai lisävarusteiden käyttö voi aiheuttaa käyttäjälle tai muille vakavia vahinkoja tai kuoleman. Turvallisuusohjeet käyttöä varten VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Virheelliset terät voivat lisätä onnettomuuksien vaaraa.

• Piikkeihin voi jäädä kiinni ruohoa ja kiviä. Sammuta moottori aina, kun poistat niitä

• Varo sinkoutuvia esineitä. Älä koskaan nojaa terälaitteen suojuksen yli. Kivet, roskat yms. saattavat sinkoutua silmiin ja aiheuttaa sokeutumisen tai vakavia vahinkoja.

• Vaihde voi olla kuuma käytön aikana ja jonkin aikaa sen jälkeen. Koskettaminen voi aiheuttaa palovamman.

• Älä käytä laitetta niin, ettei sinulla onnettomuustapauksessa ole mahdollisuutta kutsua apua.

• Käytä laitetta vain sille tarkoitettuihin töihin.

• Älä koskaan käytä laitetta, jos olet väsynyt, nauttinut alkoholia tai lääkkeitä, jotka voivat vaikuttaa näkökykyysi, harkintakykyysi tai kehosi hallintaan.

• Älä koskaan käytä laitetta äärimmäisissä ilmasto- olosuhteissa, kuten kovassa pakkasessa tai erittäin lämpimässä ja/tai kosteassa ilmastossa.

• Älä koskaan käytä viallista laitetta. Noudata tässä käyttöohjeessa annettuja turvallisuustarkastuksia, kunnossapitoa ja huoltoa koskevia ohjeita. Tietyt kunnossapito- ja huoltotyöt on annettava koulutettujen ja pätevien asiantuntijoiden tehtäviksi. Katso ohjeet kohdasta Kunnossapito.

• Älä koskaan anna lasten käyttää laitetta.

• Älä koskaan anna kenenkään käyttää tuotetta varmistamatta ensin, että käyttäjä on lukenut ja ymmärtänyt käyttöohjeen sisällön.

• Tarkista työskentelyalue. Poista kaikki irralliset esineet, kuten kivet, lasinsirpaleet, naulat, rautalangat, narut ja vastaavat, jotka voivat sinkoutua liikkeelle tai kietoutua leikkaimeen tai leikkuusuojukseen.

• Pidä asiaankuulumattomat etäällä. Lasten, eläinten, sivullisten ja apulaisten on pysyteltävä 15 metrin turvaetäisyydellä työskentelyn aikana. Sammuta laite välittömästi, jos joku tulee lähemmäs.

• Jos käytön jatkaminen tuntuu epävarmalta, kysy neuvoa asiantuntijalta. Käänny jälleenmyyjäsi tai huoltoliikkeesi puoleen.

• Älä tee mitään sellaista, mihin et katso taitosi riittävän.

• Tarkkaile ympäristöä ja varmista, ettei laite pääse osumaan ihmisiin tai eläimiin. Varmista myös, etteivät ihmiset tai eläimet pääse vaikuttamaan laitteen hallintaan.

• Älä käytä laitetta huonoissa sääolosuhteissa, kuten kovalla tuulella tai erittäin sumuisella, sateisella tai kylmällä säällä. Käyttö huonoissa sääolosuhteissa on raskasta ja voi aiheuttaa vaaratilanteita, kuten liukastumisvaaran.

• Varmista, että voit siirtyä ja seisoa turvallisesti. Katso, onko äkilliselle siirtymiselle esteitä (juuria, kiviä, oksia, kuoppia, ojia jne.). Noudata suurta varovaisuutta viettävässä maastossa työskennellessäsi.

• Tarkkaile aina varoitussignaaleja ja -huutoja kuulonsuojaimia käyttäessäsi. Riisu kuulonsuojaimet välittömästi moottorin pysäytyksen jälkeen.

• Siirtymisen ajaksi on moottori sammutettava.

• Älä koskaan laske laitetta maahan moottorin käydessä, jos et pysty valvomaan sitä koko ajan.

• Leikkaavan työkalun työstösuunnan on oltava poispäin käyttäjästä. Älä koskaan osoita työkalulla kohti käyttäjää, koska tästä voi aiheutua vakavia vahinkoja.

• Pidä laitetta aina molemmin käsin. Pidä laitetta kehon oikealla puolella.

• Pidä kädet ja jalat etäällä leikkaimesta, kun moottori on käynnissä.

742 - 004 - 16.11.2022• Pidä piikit aina lähellä maanpintaa.

• Vapauta kaasu-/käyttöliipaisin aina jokaisen työvaiheen jälkeen. Pitkäaikainen käyttö täydellä kaasulla/nopeudella moottoria kuormittamatta (eli ilman vastusta, joka kohdistuu terälaitteesta moottoriin laitteen käytön aikana) voi aiheuttaa vakavan moottorivaurion.

• Ole erityisen varovainen vetäessäsi jyrsintä itseäsi kohti työn aikana.

• Jos laite alkaa täristä voimakkaasti, pysäytä laite. Jos laite on bensiinikäyttöinen, irrota sytytysjohto sytytystulpasta. Jos laite on akkukäyttöinen, irrota akku. Tarkista, onko laite vaurioitunut. Korjaa mahdolliset vauriot.

• Pidä kädet poissa terien ulottuvilta. Henkilökohtainen suojavarustus VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Käytä aina hyväksyttyjä henkilökohtaisia suojavarusteita, kun käytät laitetta. Henkilökohtaiset suojavarusteet eivät poista tapaturmien vaaraa, mutta ne lieventävät vammoja onnettomuustilanteessa. Anna jälleenmyyjän auttaa oikeiden varusteiden valinnassa.

• Käytä riittävän tehokkaasti vaimentavia hyväksyttyjä kuulonsuojaimia. Pitkäaikainen altistuminen melulle saattaa aiheuttaa pysyviä kuulovammoja.

• Käytä hyväksyttyjä silmäsuojaimia. Visiiriä käytettäessä on käytettävä myös hyväksyttyjä suojalaseja. Hyväksytyillä suojalaseilla tarkoitetaan laseja, jotka täyttävät standardin ANSI Z87.1 (Yhdysvallat) tai EN 166 (EU-maat) vaatimukset.

• Käytä käsineitä tarvittaessa esimerkiksi terävarustuksen asennuksen, tarkastuksen ja puhdistuksen aikana.

• Käytä turvajalkineita, joissa on teräskärjet ja luistamattomat pohjat.

• Käytä lujasta materiaalista valmistettuja vaatteita. Käytä aina vahvakankaisia pitkiä housuja ja pitkähihaista takkia. Vältä liian löysiä vaatteita, jotka tarttuvat helposti risuihin ja oksiin. Älä pidä koruja, shortseja tai sandaaleja. Älä myöskään kulje paljain jaloin. Sido hiukset turvallisesti olkapäiden yläpuolelle.

• Pidä ensiaputarvikkeet helposti saatavilla. Lisälaitteen turvalaitteet VAROITUS: Lue seuraavat varoitusohjeet ennen lisälaitteen käyttämistä. Tässä osassa kerrotaan lisälaitteen turvaominaisuuksista ja niiden toiminnasta sekä annetaan tarkastus- ja kunnossapito-ohjeet, joilla varmistetaan laitteen toimivuus. Katso kohdasta Lisälaitteen yleiskatsaus sivulla 82 , missä nämä osat sijaitsevat lisälaitteessasi. Lisälaitteen käyttöikä voi lyhentyä ja onnettomuusvaara kasvaa, jos lisälaitteen kunnossapitoa ei suoriteta oikein ja jos huoltoa ja/tai korjauksia ei tehdä ammattitaitoisesti. Saat lisätietoja lähimmästä huoltoliikkeestä. VAROITUS: Älä koskaan käytä lisälaitetta, jos sen turvalaitteet ovat viallisia. Lisälaitteen turvavarustus on tarkastettava ja pidettävä kunnossa tässä osassa esitetyllä tavalla. Jos lisälaitteessasi ilmenee

742 - 004 - 16.11.2022 85tarkastettaessa puutteita, se on toimitettava

huoltoliikkeeseen korjattavaksi. VAROITUS: Kaikki tuotteen huolto- ja korjaustyöt vaativat erikoiskoulutusta. Tämä koskee erityisesti tuotteen turvavarustusta. Jos tuotteessa havaitaan puutteita alla luetelluissa tarkastuksissa, ota yhteyttä huoltoliikkeeseen. Hankkimalla tuotteen meiltä varmistat, että saat sille ammattimaisen korjauksen ja huollon. Jos ostat tuotteen muusta kuin huollot suorittavasta ammattiliikkeestä, pyydä myyjää neuvomaan lähin huoltoliike. Terävarustuksen tarkistaminen Piikit on työstetty kestämään maanmuokkauksen aiheuttaman kuorman. Kaksi perussääntöä:

1. Käytä terälaitteessa vain suosittelemaamme

2. Tarkasta terälaite vaurioiden ja halkeamien varalta.

Vaurioitunut terälaite on aina vaihdettava. Terälaitteen suojuksen tarkistaminen Tämä suojus on tarkoitettu estämään irtonaisia esineitä sinkoutumasta käyttäjää kohti. Suojus estää myös käyttäjää koskettamasta terälaitteeseen.

1. Varmista, että suojus on ehjä ja ettei siinä ole

2. Vaihda suojus, jos siihen on kohdistunut iskuja tai

siinä on halkeamia. Turvaohjeet huoltoa varten VAROITUS: Lue seuraavat varoitusohjeet ennen huoltoa. VAROITUS: Pysäytä laite aina, ennen kuin käsittelet lisälaitteeseen kuuluvia osia. Laite voi jatkaa liikkumista kaasu-/ käyttöliipaisimen vapauttamisen jälkeen. Jos laite on bensiinikäyttöinen, irrota sytytysjohdot sytytystulpasta. Jos laite on akkukäyttöinen, irrota akku. Varmista, että lisälaite on täysin pysähtynyt, ennen kuin alat käsitellä sitä.

• Jyrsi maata ainoastaan päivänvalossa tai muissa hyvin valaistuissa oloissa.

• Tarkista laite kokonaisuudessaan ennen työn aloittamista Vaihda vaurioituneet osat. Tarkista, että kaikki suojukset ja kannet ovat ehjät ja kunnolla paikoillaan. Tarkista kaikki mutterit ja ruuvit.

• Jos laite on bensiinikäyttöinen, varmista, ettei laitteesta vuoda polttoainetta.

• Tarkasta, että piikit ovat ehjät eikä niissä ole halkeamia tai muita vaurioita. Vaihda terät tarvittaessa.

• Varmista, että leikkaimen suojus on paikallaan ja ehjä.

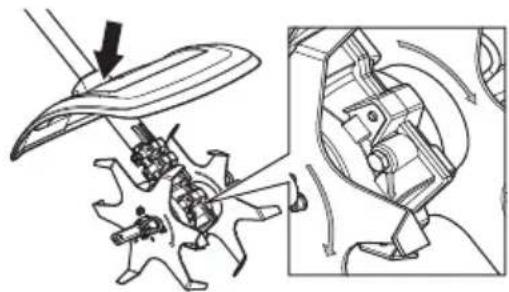

• Tarkista, että piikit ja piikkisuojus ovat kunnolla kiinni. Varmista, että pyörimissuunta on sama

742 - 004 - 16.11.2022leikkureissa ja vaihteessa. Nuolien on osoitettava

• Tarkista, että terät eivät liiku, kun kaasu-/ käyttöliipaisin vapautetaan.

• Tarkista, että kahva ja turvatoiminnot ovat kunnossa. Älä koskaan käytä laitetta, jos siitä puuttuu osia tai osia on muokattu teknisistä tiedoista poikkeavasti.

• Käytä laitetta vain sille tarkoitettuihin töihin.

• Varmista ennen koneen puhdistusta, korjausta tai tarkastusta, että terälaite on pysähtynyt. Jos laite on bensiinikäyttöinen, irrota sytytysjohdot sytytystulpasta. Jos laite on akkukäyttöinen, irrota akku.

• Käytä lujatekoisia käsineitä korjatessasi jyrsintä.

• Käytä korjaukseen vain alkuperäisvaraosia.

• Säilytä laite lasten ulottumattomissa. Käyttö Laitteen käynnistäminen moottorin ollessa kylmä Jos laite on bensiinikäyttöinen, noudata näytä ohjeita, kun käynnistä laitteen moottorin kylmänä.

1. Käytä laite lämpimäksi ja sammuta se.

2. Kiinnitä lisävaruste asennusohjeiden mukaisesti.

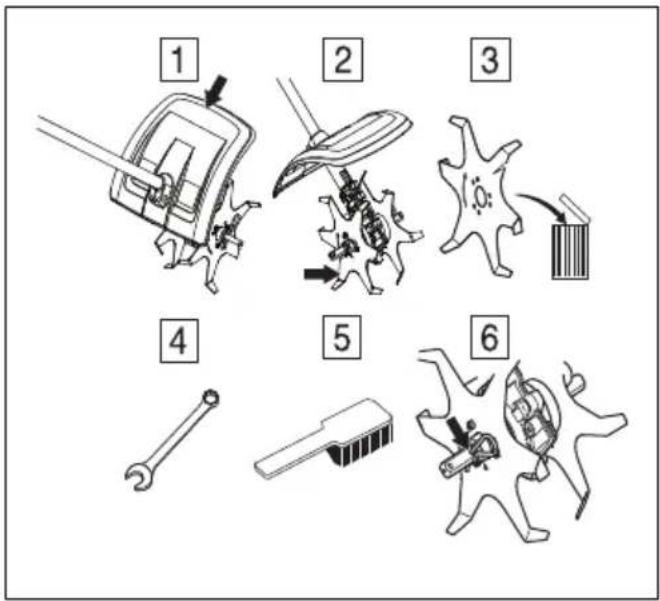

Huolto Johdanto Alla on annettu joitakin yleisiä hoito-ohjeita. Jos tarvitset lisäohjeita, ota yhteys huoltoliikkeeseen. Terien vaihtaminen VAROITUS: Pysäytä laite aina, ennen kuin käsittelet lisälaitteeseen kuuluvia osia. Laite voi jatkaa liikkumista kaasu-/ käyttöliipaisimen vapauttamisen jälkeen. Jos laite on bensiinikäyttöinen, irrota sytytysjohdot sytytystulpasta. Jos laite on akkukäyttöinen, irrota akku. Varmista, että lisälaite on täysin pysähtynyt, ennen kuin alat käsitellä sitä.

1. Löysää saksisokka.

2. Irrota leikkurikokoonpano kulmavaihdekotelon

3. Kiinnitä leikkurikokoonpano vaihdekotelon lähdön

akseliin. Varmista, että pyörimissuunta on sama leikkureissa ja vaihteessa. Nuolien on osoitettava samaan suuntaan.

742 - 004 - 16.11.2022 87Laitteen päivittäiset huoltotoimenpiteet

1. Tarkasta, että suojus on ehjä ja ettei siinä ole

halkeamia. Vaihda suojus, jos siihen on kohdistunut iskuja tai siinä on halkeamia.

2. Tarkista, että terät eivät liiku, kun kaasu-/

käyttöliipaisin vapautetaan.

3. Tarkasta, että piikit ovat ehjät eikä niissä

ole halkeamia tai muita vaurioita. Vaihda terät tarvittaessa.

4. Tarkasta, että ruuvit ja mutterit ovat kireällä.

5. Puhdista laitteen ulkopuoli.

6. Tarkista, että lukko- ja saksisokat eivät ole

vaurioituneet ja että ne on oikein kiinnitetty. Kuljettaminen, säilyttäminen ja hävittäminen Kuljetus ja säilytys Kuljetettaessa lisälaitetta toisessa ajoneuvossa on aina käytettävä hyväksyttyjä kiinnityslaitteita ja varmistettava, että lisälaite on kiinnitetty kunnolla. Varmista, että lisälaite on puhdistettu hyvin ja että täydellinen huolto on tehty ennen pitkäaikaissäilytystä. Tekniset tiedot Bensiinikäyttöisten laitteiden tekniset tiedot CA230 Paino Paino, sis. 2 leikkuria, kg 2,9 Paino, sis. 4 leikkuria (lisävaruste), kg 3,7 Mitat, mm 2 leikkuria 140 4 leikkuria (lisävaruste) 235 Melupäästöt

Äänen tehotaso, mitattu dB(A) 105 Äänen tehotaso, taattu L

Melupäästö ympäristöön äänentehona (L

) EY-direktiivin 2000/14/EY mukaisesti mitattuna. Laitteen ilmoitet- tu äänentehotaso on mitattu käyttäen alkuperäistä terälaitetta, joka antaa suurimman äänentehotason. Taatun ja mitatun äänitehon erona on se, että taattu ääniteho sisältää myös mitatun tuloksen hajonnan ja vaihtelun saman mallin eri laitteiden välillä direktiivin 2000/14/EY mukaisesti.

Ilmoitetuilla tiedoilla vastaavasta koneen äänenpainetasosta tyypillinen tilastollinen hajonta (vakiopoikkeama) on 1 dB(A). 88 742 - 004 - 16.11.2022CA230 Vastaava äänenpainetaso käyttäjän korvan tasalla mitattuna standardien EN ISO 22868 mukaan, dB(A): Varustettu hyväksytyllä lisävarusteella (alkuperäinen) 92,4 Tärinä

Kahvojen vastaavat tärinätasot (a hv,eq ) mitattuna standardin mukaan, m/s

Varustettu hyväksytyllä lisävarusteella (alkuperäinen), vasen/oikea 4,2/6,1 Akkukäyttöisten laitteiden tekniset tiedot 325iLK+ Jyrsin-lisälaite CA230 Paino Paino, sis. 2 leikkuria, kg 2,3+2,9 Paino, sis. 4 leikkuria (lisävaruste), kg 2,3/3,7 Melupäästöt

Äänen tehotaso, mitattu dB(A) 89 Äänen tehotaso, taattu L

Äänenpainetaso käyttäjän korvan tasalla mitattuna standardin EN ISO 22868 mukaan, dB(A): Varustettu hyväksytyllä lisävarusteella (alkuperäinen) 78 Tärinä

Kahvojen tärinätasot standardin EN 62841-1 mukaan mitattuna, m/s

Varustettu hyväksytyllä lisävarusteella (alkuperäinen), vasen/oikea 1,3/2,2

Ilmoitetuilla tiedoilla vastaavasta tärinätasosta tyypillinen tilastollinen hajonta (vakiopoikkeama) on 1 m/s

Melupäästö ympäristöön äänentehona (L

) EY-direktiivin 2000/14/EY mukaisesti mitattuna. Laitteen ilmoitet- tu äänentehotaso on mitattu käyttäen alkuperäistä terälaitetta, joka antaa suurimman äänentehotason. Taatun ja mitatun äänitehon erona on se, että taattu ääniteho sisältää myös mitatun tuloksen hajonnan ja vaihtelun saman mallin eri laitteiden välillä direktiivin 2000/14/EY mukaisesti.

Ilmoitetuilla tiedoilla koneen äänenpainetasosta tyypillinen tilastollinen hajonta (vakiopoikkeama) on 3 dB(A). Taso on mitattu käyttäen alkuperäistä lisälaitetta, joka antaa suurimman äänentehotason.

Tärinätasolle ilmoitetuissa tiedoissa tyypillinen tilastollinen hajonta (vakiopoikkeama) on 2 m/s

. Käytä akku- ja polttomoottorikäyttöisten laitteiden tärinätasojen vertailussa tärinälaskuria. https://www.husqvarna.com/uk/ services-solutions/vibration-calculator/.

742 - 004 - 16.11.2022 89Tarvikkeet
