KÄYTTÖOHJE 325iRJ HUSQVARNA

3. Lukustustihvti ava

14. Toitelüliti lukustus

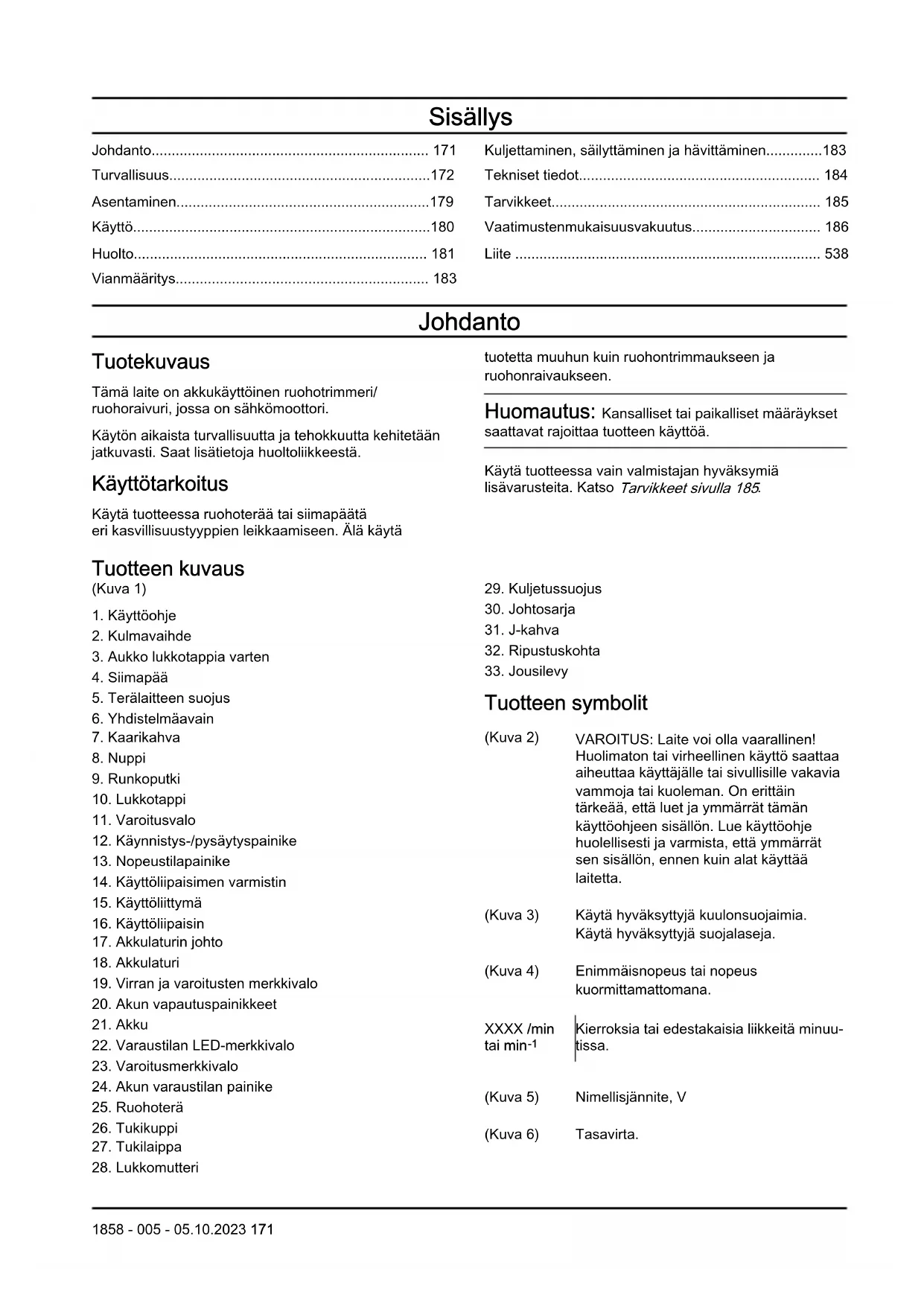

• Huskvarna, 2022-12-01 Stefan Holmberg, uurimis- ja arendustegevuse juht, tehnoloogiahaldus, Husqvarna AB Tehnilise dokumentatsiooni eest vastutaja 170 1858 - 005 - 05.10.2023Sisällys Johdanto p. 171
• Turvallisuus p. 172
• Asentaminen p. 179
• Käyttö p. 180
• Huolto p. 181
• Vianmääritys p. 183
• Kuljettaminen, säilyttäminen ja hävittäminen p. 183
• Tekniset tiedot p. 184
• Tarvikkeet p. 185
• Vaatimustenmukaisuusvakuutus p. 186
• Liite Johdanto Tuotekuvaus Tämä laite on akkukäyttöinen ruohotrimmeri/ ruohoraivuri, jossa on sähkömoottori. Käytön aikaista turvallisuutta ja tehokkuutta kehitetään jatkuvasti. Saat lisätietoja huoltoliikkeestä. Käyttötarkoitus Käytä tuotteessa ruohoterää tai siimapäätä eri kasvillisuustyyppien leikkaamiseen. Älä käytä tuotetta muuhun kuin ruohontrimmaukseen ja ruohonraivaukseen. Huomautus: Kansalliset tai paikalliset määräykset saattavat rajoittaa tuotteen käyttöä. Käytä tuotteessa vain valmistajan hyväksymiä lisävarusteita. Katso Tarvikkeet sivulla 185 p. 538

Tuotteen kuvaus (Kuva 1)

5. Terälaitteen suojus

12. Käynnistys-/pysäytyspainike

13. Nopeustilapainike

14. Käyttöliipaisimen varmistin

17. Akkulaturin johto

19. Virran ja varoitusten merkkivalo

20. Akun vapautuspainikkeet

22. Varaustilan LED-merkkivalo

23. Varoitusmerkkivalo

Tuotteen symbolit (Kuva 2) VAROITUS: Laite voi olla vaarallinen! Huolimaton tai virheellinen käyttö saattaa aiheuttaa käyttäjälle tai sivullisille vakavia vammoja tai kuoleman. On erittäin tärkeää, että luet ja ymmärrät tämän käyttöohjeen sisällön. Lue käyttöohje huolellisesti ja varmista, että ymmärrät sen sisällön, ennen kuin alat käyttää laitetta. (Kuva 3) Käytä hyväksyttyjä kuulonsuojaimia. Käytä hyväksyttyjä suojalaseja. (Kuva 4) Enimmäisnopeus tai nopeus kuormittamattomana. XXXX /min tai min

Kierroksia tai edestakaisia liikkeitä minuu- tissa. (Kuva 5) Nimellisjännite, V (Kuva 6) Tasavirta. 1858 - 005 - 05.10.2023 171(Kuva 7) Laite täyttää voimassa olevien EY- direktiivien vaatimukset. (Kuva 8) Tämä tuote täyttää sovellettavissa olevien UK-säädösten vaatimukset. (Kuva 9) Käytä hyväksyttyjä suojakäsineitä. (Kuva 10) Käytä kestäviä luistamattomia jalkineita. (Kuva 11) Varo takapotkua. (Kuva 12) Tuotteessa tai sen pakkauksessa olevat symbolit osoittavat, ettei tuotetta saa hävittää kotitalousjätteen mukana. Tuote on vietävä kierrätykseen asianmukaiseen kierrätyskeskukseen. (Kuva 13) Lisälaite voi singota rajulla voimalla esineitä, jotka voivat kimmota takaisin. Se voi johtaa vakaviin silmävammoihin, mikäli suositeltuja suojaimia ei käytetä. (Kuva 14) Irrota akku ennen huoltotoimenpiteitä. (Kuva 15) Tuote on suojattu roiskuvalta vedeltä. (Kuva 16) Pidä kaikki kehon osat poissa kuumilta pinnoilta. (Kuva 17) Melupäästöt ympäristöön -tarra EU:n ja Yhdistyneen kuningaskunnan direktiivien ja säädösten mukaisesti sekä Uuden Etelä-Walesin "Protection of the Environment Operations (Noise Control) Regulation 2017" -asetuksen mukaisesti. Tuotteen taattu äänentehotaso on määritelty kohdassa Tekniset tiedot sivulla

yyyywwxxxx Tyyppikilvessä näkyy sarja- numero, jossa yyyy on val- mistusvuosi, ww on valmis- tusviikko ja xxxx on sarja- numero. (Kuva 18) Käyttäjän on varmistettava, että ihmiset ja eläimet ovat vähintään 15 metrin pääs- sä laitteesta työn aikana. Kun useita laitteita käyte- tään samassa paikassa, on käyttäjien välisen turvaetäi- syyden oltava vähintään 15 metriä. Huomautus: Muita tuotteen symboleita/tarroja tarvitaan muilla markkina-alueilla ilmaisemaan sertifiointivaatimuksia. Tuotteen vaurioituminen Emme ole vastuussa tuotteen vaurioitumisesta, jos:

• tuote on korjattu virheellisesti

• tuotteen korjaamiseen on käytetty muita kuin valmistajan omia tai sen hyväksymiä osia

• tuotteessa on muu kuin valmistajan oma tai sen hyväksymä lisävaruste

• tuotetta ei ole korjattu valtuutetussa huoltopisteessä tai hyväksytyllä asiantuntijalla. Turvallisuus Turvallisuusmääritelmät Varoituksia, huomioita ja huomautuksia käytetään, kun jotakin käyttöohjeen osaa halutaan erityisesti korostaa. VAROITUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata käyttäjän tai sivullisen vamma tai kuolema. HUOMAUTUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata koneen, muiden materiaalien tai ympäristön vaurioituminen. Huomautus: Tätä käytetään tietyissä tilanteissa tarvittavien lisätietojen antamiseen. Yleiset sähkötyökaluja koskevat varoitukset VAROITUS: Lue kaikki tämän sähkötyökalun mukana tulevat turvavaroitukset, ohjeet, kuvat ja tekniset tiedot. Alla olevien ohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan tapaturmaan.

• Säästä kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Varoituksissa termillä ”sähkötyökalu” tarkoitetaan verkkosähköllä toimivaa (johdollista) sähkötyökalua tai akkukäyttöistä (johdotonta) sähkötyökalua. Työalueen turvallisuus

• Pidä työalue siistinä ja hyvin valaistuna. Sotkuiset tai hämärät alueet ovat alttiita onnettomuuksille. 172 1858 - 005 - 05.10.2023• Älä käytä sähkötyökaluja räjähdysherkässä ympäristössä, esimerkiksi herkästi syttyvien nesteiden, kaasujen tai pölyn läheisyydessä. Sähkötyökaluista lähtevät kipinät voivat sytyttää pölyn tai kaasut.

• Pidä lapset ja sivulliset poissa, kun käytät sähkötyökalua. Häiriöt voivat saada sinut menettämään työkalun hallinnan. Sähköturvallisuus

• Sähkötyökalun pistokkeen on sovittava pistorasiaan. Älä koskaan muuta pistoketta millään tavoin. Älä käytä mitään pistokesovittimia maadoitettujen sähkötyökalujen kanssa. Muuttamattomat pistokkeet ja sopivat pistorasiat vähentävät sähköiskun vaaraa.

• Varo koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä ja jääkaappeja. Sähköiskun riski kasvaa, jos käyttäjän keho on maadoitettu.

• Älä altista sähkötyökaluja sateelle tai märille olosuhteille. Sähkötyökaluun päässyt vesi lisää sähköiskun riskiä.

• Älä vahingoita johtoa. Älä koskaan käytä johtoa kantamiseen, vetämiseen tai pistokkeen irrottamiseen pistorasiasta. Pidä johto etäällä kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Vialliset tai solmussa olevat johdot lisäävät sähköiskuvaaraa.

• Kun käytät sähkötyökalua ulkona, käytä ulkotiloihin sopivaa jatkojohtoa. Ulkokäyttöön sopivan johdon käyttäminen vähentää sähköiskuvaaraa.

• Mikäli sähkötyökalun käyttämistä kosteassa ei voida välttää, käytä virtalähdettä, jossa on vikavirtasuojakytkin (RCD). Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa. Henkilökohtainen turvallisuus

• Pysy valppaana, katso mitä teet ja käytä tervettä järkeä käyttäessäsi sähkötyökalua. Älä käytä sähkötyökalua väsyneenä tai alkoholin, huumeiden tai lääkityksen vaikutuksen alaisena. Hetken epähuomio sähkötyökaluja käytettäessä voi johtaa vakavaan henkilövahinkoon.

• Käytä henkilökohtaisia suojavarusteita. Pidä aina silmäsuojia. Hengityssuojain, luistamattomat turvakengät, kypärä, kuulosuojaimet ja muut suojavarusteet niitä vaativissa oloissa käytettyinä vähentävät henkilövahinkoja.

• Estä tahaton käynnistys. Varmista, että katkaisin on OFF-asennossa ennen virtalähteen ja/tai akun kytkemistä, työkaluun tarttumista tai sen kantamista. Sähkötyökalujen kantaminen sormi katkaisijalla tai niiden kytkeminen sähköverkkoon tai akkuun katkaisimen ollessa päällä altistaa onnettomuuksille.

• Irrota mahdolliset säätöavaimet ennen virran kytkemistä sähkötyökaluun. Sähkötyökalun pyörivään osaan kiinnitetty avain voi aiheuttaa henkilövahingon.

• Älä kurota. Säilytä aina tukeva asento ja tasapaino. Tämä mahdollistaa sähkötyökalun paremman hallinnan odottamattomissa tilanteissa.

Pukeudu oikein. Älä käytä löysästi istuvia vaatteita tai koruja. Pidä hiukset ja vaatteet etäällä liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.

• Jos käytettävissä on kytkentämahdollisuus pölynpoistojärjestelmälle, varmista, että se kytketään ja että sitä käytetään oikein. Pölynpoistojärjestelmän käyttö voi vähentää pölyyn liittyviä riskejä.

• Vaikka olisit käyttänyt työkaluja usein ja tuntisit ne hyvin, muista aina ottaa huomioon työkalun turvamääräykset. Huolimaton toiminta voi aiheuttaa vakavia vahinkoja sekunnin murto-osassa. Sähkötyökalujen käyttö ja huolto

• Älä pakota sähkötyökalua. Käytä käyttötarkoitukseen sopivaa sähkötyökalua. Oikea sähkötyökalu tekee työn paremmin ja turvallisemmin nopeudella, jota varten se on suunniteltu.

• Älä käytä sähkötyökalua, jos virtaa ei voi kytkeä ja katkaista virtakatkaisimella. Mikä tahansa sähkötyökalu, jota ei voi hallita katkaisimella, on vaarallinen, ja se pitää korjata.

• Irrota pistoke pistorasiasta ja/tai akku sähkötyökalusta, mikäli mahdollista, ennen kuin teet mitään säätöjä, vaihdat lisävarusteita tai varastoit sähkötyökalun. Sellaiset varotoimet vähentävät riskiä, että sähkötyökalu käynnistetään vahingossa.

• Varastoi käyttämättömät sähkötyökalut pois lasten ulottuvilta, äläkä anna henkilöiden, jotka eivät tunne sähkötyökalua tai näitä ohjeita, käyttää sähkötyökalua. Sähkötyökalut ovat vaarallisia kouluttamattomien käyttäjien käsissä.

• Huolla sähkötyökaluja ja lisävarusteita. Tarkista, etteivät liikkuvat osat ole väärin suunnattuja tai tarttuvia, ettei mikään osa ole murtunut sekä kaikki muut tekijät, jotka voivat vaikuttaa sähkötyökalun toimintaan. Jos sähkötyökalu on vahingoittunut, korjauta se ennen käyttöä. Monet onnettomuudet johtuvat huonosti huolletuista sähkötyökaluista.

• Pidä leikkaustyökalut terävinä ja puhtaina. Oikein huolletut leikkaustyökalut, joiden leikkausreunat ovat terävät, eivät juutu kiinni niin helposti ja ovat helpommin hallittavissa.

• Käytä sähkötyökalua, lisävarusteita, teriä jne. näiden ohjeiden mukaisesti ottaen huomioon työskentelyolosuhteet ja suoritettavan työn laadun. Sähkötyökalun käyttäminen ennakoiduista poikkeavissa olosuhteissa voi johtaa vaaratilanteeseen.

• Pidä kahvat ja tarttumapinnat kuivina, puhtaina ja öljyttöminä sekä puhtaana vaseliinista. Liukkaat kahvat ja tarttumapinnat eivät mahdollista työkalun turvallista käsittelyä ja hallintaa odottamattomissa tilanteissa. Akkukäyttöisten työkalujen käyttö ja huolto

• Lataa akku ainoastaan valmistajan tarkoitukseen nimeämällä laturilla. Tietynlaiseen akustoon soveltuva laturi voi aiheuttaa tulipalon vaaran, jos sitä käytetään toisenlaisen akuston lataamiseen. 1858 - 005 - 05.10.2023 173• Liitä työkaluihin ainoastaan niissä käytettäviksi hyväksyttyjä akkuja. Muunlaisten akkujen käyttö voi aiheuttaa tapaturmien tai tulipalon vaaran.

• Kun akkua ei käytetä, pidä se etäällä metalliesineistä, kuten paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka saattavat aiheuttaa kosketuksen liitinten välillä. Akkuliitinten saattaminen keskenään oikosulkuun voi aiheuttaa palovammoja tai tulipalon.

• Akusta voi tihkua nestettä väärissä olosuhteissa. Vältä kosketusta akkunesteeseen. Jos akkunestettä joutuu iholle, huuhtele ihoalue vedellä. Jos neste joutuu kosketuksiin silmien kanssa, ota myös yhteys lääkäriin. Akkuneste voi aiheuttaa ihoärsytystä tai palovammoja.

• Älä käytä vaurioitunutta tai muutettua akkua tai työkalua. Jos tuotteessa käytetään vaurioituneita tai muutettuja akkuja, tuote ei välttämättä toimi asianmukaisesti. Seurauksena saattaa olla tulipalo, räjähdys tai tapaturma.

• Älä altista akkua tai työkalua tulelle tai korkeille lämpötiloille. Laitteen altistuminen tulelle tai yli 130°C:n lämpötilalle voi aiheuttaa räjähdyksen.

• Noudata kaikkia latausohjeita äläkä lataa akkua tai työkalua ohjeissa määritetyn lämpötila- alueen ulkopuolella. Akun lataaminen väärin tai sallituista lämpötiloista poikkeavissa olosuhteissa voi vahingoittaa akkua ja lisätä tulipaloriskiä. Huolto

• Anna sähkötyökalun korjaaminen pätevän korjaajan tehtäväksi, joka käyttää vain täysin samanlaisia vaihto-osia. Tämä varmistaa, että sähkötyökalu säilyy turvallisena käyttää.

• Älä koskaan huolla vahingoittuneita akkuja. Akkuja saavat huoltaa vain valmistaja ja valtuutetut palveluntarjoajat. Ruohotrimmerin, ruohoraivurin ja pensassahan turvavaroitukset

• Älä käytä ruohonleikkuria epäsuotuisissa sääolosuhteissa, etenkään jos salamointi on mahdollista. Näin pienennät salamaniskujen riskiä.

• Tarkista perusteellisesti koneen käyttöalueella elävät luontokappaleet. Luontokappaleet voivat loukkaantua koneen käytön aikana.

• Tarkista koneen käyttöalue huolellisesti ennen käyttöä ja poista kaikki kivet, risut, johdot, luut ja muut vierasesineet. Sinkoutuvat esineet voivat aiheuttaa henkilövahinkoja.

• Tarkasta aina ennen käyttöä silmämääräisesti, että leikkuri tai terä ja leikkuri- tai teräkokoonpano eivät ole vaurioituneet. Vaurioituneet osat lisäävät loukkaantumisvaaraa.

• Noudata lisävarusteiden vaihtoa koskevia ohjeita. Huonosti kiristetyt terän kiinnitysmutterit tai -pultit voivat joko vahingoittaa terää tai aiheuttaa sen irtoamisen.

Leikkurin nimellispyörimisnopeuden on oltava vähintään sama kuin koneeseen merkitty enimmäispyörimisnopeus. Nimellispyörimisnopeuttaan nopeammin käytettävät leikkurit voivat hajota ja sinkoutua pois.

• Käytä suojalaseja, kuulonsuojaimia, kypärää ja käsineitä. Asianmukainen suojavarustus pienentää lentävistä roskista tai leikkuusiiman tai terän tahattomasta koskettamisesta aiheutuvien henkilövahinkojen riskiä.

• Käytä aina koneen käytön aikana luistamattomia suojajalkineita. Älä käytä konetta avojaloin tai avoimet sandaalit jalassa. Tämä vähentää jalkojen loukkaantumisen vaaraa, jos ne osuvat leikkuriin, siimaan tai terään.

• Käytä pitkiä housuja aina konetta käyttäessäsi. Paljas iho lisää lentävistä esineistä aiheutuvan loukkaantumisen todennäköisyyttä.

• Pidä sivulliset poissa, kun käytät konetta. Sinkoutuvat roskat voivat johtaa vakavaan henkilövahinkoon.

• Käytä konetta aina molemmin käsin. Pidä koneesta kiinni molemmin käsin, jotta et menetä sen hallintaa.

• Pitele konetta kädessäsi tarttumalla ainoastaan sen eristettyihin tartuntapintoihin, sillä leikkuusiima tai terä voi osua näkymättömissä oleviin johtoihin. Jos leikkuusiima ja terät koskettavat jännitteellistä sähköjohtoa, myös koneen paljaisiin metalliosiin voi syntyä jännite, jolloin käyttäjä voi saada sähköiskun.

• Pidä aina tukeva asento ja käytä konetta vain, kun seisot maassa. Liukkaat tai epätasaiset pinnat voivat aiheuttaa tasapainon tai koneen hallinnan menettämisen.

• Älä käytä konetta hyvin jyrkissä rinteissä. Tämä vähentää hallinnan menettämisen, liukastumisen ja kaatumisen vaaraa, josta voi aiheutua henkilövahinkoja.

• Kun työskentelet rinteissä, pidä jalkasi tukevasti maassa. Käytä konetta aina sivusuunnassa rinteeseen nähden äläkä koskaan ala- tai yläsuunnassa. Ole erittäin varovainen, kun vaihdat suuntaa. Tämä vähentää hallinnan menettämisen, liukastumisen ja kaatumisen vaaraa, josta voi aiheutua henkilövahinkoja.

• Pidä kaikki kehon osat poissa leikkurin, siiman tai terän lähettyviltä koneen käytön aikana. Varmista ennen koneen käynnistämistä, että leikkuri, siima tai terä ei kosketa mitään. Hetken epähuomio konetta käyttäessä voi aiheuttaa vahinkoa sinulle itsellesi tai muille.

• Älä käytä konetta vyötärötason yläpuolella. Tämä auttaa estämään tahattoman leikkuri- tai teräkosketuksen ja mahdollistaa paremman koneen hallinnan odottamattomissa tilanteissa.

• Varo takaisinkimmahdusta, kun sahaat jännityksessä olevaa pensasta tai taimea. Kun puun kuitujen jännitys vapautuu, jännittynyt pensas tai taimi voi osua käyttäjään ja/tai heittää konetta hallitsemattomasti.

1858 - 005 - 05.10.2023• Ole erittäin varovainen sahatessasi pensaita ja taimia. Ohut materiaali voi tarttua terään ja lyödä sinua kohti tai vetää sinut pois tasapainosta.

• Pidä kone hallinnassasi äläkä kosketa leikkureihin, siimoihin tai teriin tai muihin vaarallisiin osiin niiden liikkuessa. Tämä vähentää liikkuvista osista aiheutuvan loukkaantumisen riskiä.

• Kun irrotat juuttunutta materiaalia tai huollat laitetta, varmista, että kaikki virtakytkimet on asetettu OFF-asentoon ja virtajohto on irrotettu. Koneen käynnistäminen vahingossa juuttunutta ainesta irrottaessa tai konetta huoltaessa voi johtaa vakavaan henkilövahinkoon.

• Kanna konetta virta katkaistuna ja poispäin kehostasi. Koneen asianmukainen käsittely pienentää liikkuvaan leikkuriin, siimaan tai terään osuvan tahattoman kosketuksen riskiä.

• Kun kuljetat tai varastoit konetta, aseta suojus aina metalliteriin. Koneen asianmukainen käsittely pienentää terään osuvan tahattoman kosketuksen riskiä.

• Käytä vain valmistajan määrittämiä vaihtoleikkureita, -siimoja, -leikkuupäitä ja -teriä. Väärät varaosat voivat lisätä rikkoutumis- ja loukkaantumisriskiä. Muita yleisiä turvaohjeita

• Sammuta laite, kun siirryt alueelta toiselle. Irrota akku aina ennen kuin luovutat tuotteen toisen käyttäjän käyttöön.

• Älä koskaan laske laitetta maahan, ellet ole pysäyttänyt sitä ja poistanut akkua. Valvo laitetta aina, kun se on käynnissä.

• Leikkuulaite ei pysähdy välittömästi tuotteen sammuttamisen jälkeen.

• Tarkista laite kulumisen ja vaurioiden varalta aina ennen käyttöä ja minkä tahansa laitteeseen kohdistuneen iskun jälkeen. Korjaa viat tarvittaessa.

• Jos terälaitteeseen tarttuu jotain käytön aikana, pysäytä ja sammuta laite. Varmista, että terälaite pysähtyy kokonaan. Poista akku ennen kuin puhdistat, tarkistat tai korjaat tuotetta ja/tai terälaitetta.

• Tarkista tuote ennen käyttöä. Katso kohta Tuotteen turvalaitteet sivulla 177

Terälaite sivulla 178

Älä käytä vaurioitunutta tuotetta. Noudata tässä käyttöohjeessa annettuja turvallisuustarkastuksia, kunnossapitoa ja huoltoa koskevia ohjeita.

• Viallinen terälaite voi lisätä onnettomuuksien vaaraa.

• Tarkista vaihde lian ja murtumien varalta. Poista ruoho ja lehdet vaihteesta harjalla. Käytä käsineitä aina tarvittaessa.

• Varmista aina, että ilmanottoaukot ovat puhtaat, eikä niissä ole likaa.

• Varmista, että siimapää on kiinnitetty trimmeriin asianmukaisesti.

• Kaikki kannet, suojukset ja kahvat on kiinnitettävä ennen käynnistystä.

• Tarkista, että laite on moitteettomassa kunnossa. Tarkista, että kaikki mutterit ja ruuvit on kiristetty.

• Tarkista, että siimapää ja trimmerin suojus ovat ehjiä eikä niissä ole halkeamia. Vaihda siimapää tai trimmerin suojus, jos siihen on kohdistunut iskuja tai siinä on halkeamia. Käytä aina kyseiselle leikkausterälle suositeltua suojusta. Katso kohdasta Tarvikkeet sivulla 185

• Tämä tuote on vaarallinen työkalu, jos sitä käytetään huolimattomasti tai väärin. Tämä tuote voi aiheuttaa käyttäjälle tai sivullisille vakavia vammoja tai kuoleman.

• Tuotetta eivät saa käyttää henkilöt (lapset mukaan lukien), joiden fyysinen, aistinvarainen tai henkinen toimintakyky on alentunut. Tuotetta eivät myöskään saa käyttää henkilöt, joilla ei ole riittävää kokemusta tai taitoja laitteen käyttöön, elleivät he ole saaneet ohjausta tai ohjeita heidän turvallisuudestaan vastaavalta henkilöltä. Lapsia on valvottava, jotta voidaan varmistaa, etteivät he leiki laitteella.

• Älä anna koskaan lasten käyttää tuotetta tai oleskella sen läheisyydessä. Koska tuote on helppo käynnistää, myös lapset saattavat pystyä käynnistämään sen, ellei heitä valvota. Tämä voi johtaa vakaviin henkilövahinkoihin. Irrota sen vuoksi akku aina, kun laite on ilman valvontaa.

• Älä koskaan anna lasten tai henkilöiden, joille ei ole annettu tuotteen ja/tai akun käyttökoulutusta, käyttää tai korjata sitä.

• Säilytä laite lukitussa tilassa niin, että se on lasten ja asiaankuulumattomien henkilöiden ulottumattomissa.

• Kuljetussuojusta on aina käytettävä säilytyksen tai kuljetuksen aikana.

• Pidä jalat ja kädet aina poissa leikkuualueelta, erityisesti silloin, kun käynnistät moottorin.

• Kun laite on sammutettu, pidä kädet ja jalat etäällä terälaitteesta, kunnes se on pysähtynyt täysin.

• Älä poista tai anna muiden poistaa leikkuujätettä, kun tuote käy tai terälaite pyörii, sillä seurauksena voi olla vakavia vammoja.

• Muista, että käyttäjänä olet vastuussa siitä, ettet altista ihmisiä tai heidän omaisuuttaan vahingoille tai vaaroille.

• Tuotteen rakennetta ei missään tapauksessa saa muuttaa ilman valmistajan lupaa. Käytä aina alkuperäisiä lisävarusteita. Hyväksymättömien muutosten ja/tai lisävarusteiden käyttö voi aiheuttaa käyttäjälle tai muille vakavia vammoja tai kuoleman. Takuu ei välttämättä kata hyväksymättömien lisävarusteiden tai varaosien käytöstä aiheutuneita vaurioita tai vastuita.

• Ainoat lisävarusteet, joita tämän tuotteen kanssa saa käyttää, ovat luvussa Lisävarusteet suosittelemamme terälaitteet. Katso kohdasta Tarvikkeet sivulla 185

• Älä koskaan käytä tuotetta, jota on muutettu niin, ettei sen rakenne enää ole alkuperäinen.

• Älä koskaan käytä viallista laitetta. Noudata tässä käyttöohjeessa annettuja turvallisuustarkastuksia, kunnossapitoa ja huoltoa koskevia ohjeita. Tietyt kunnossapito- ja huoltotyöt on annettava 1858 - 005 - 05.10.2023 175koulutettujen ja pätevien asiantuntijoiden tehtäviksi. Katso ohjeet kohdasta Huolto.

• Huonossa säässä työskentely on väsyttävää, ja siihen liittyy usein riskitekijöitä. Riskitekijöiden takia laitetta ei ole suositeltavaa käyttää huonoissa sääolosuhteissa, kuten erittäin sumuisella, sateisella tai kylmällä säällä, kovalla tuulella tai silloin, kun salamointi on mahdollista.

• Älä koskaan työskentele tikkailta tai muulta huonosti kiinnitetyltä korkealta paikalta.

• Säilytä käyttämättömiä laitteita sisätiloissa – laitteita on säilytettävä sisätiloissa, kun ne eivät ole käytössä.

• On mahdotonta kuvata kaikkia mahdollisia tilanteita, joita laitteen käytössä voi ilmetä. Ole aina varovainen ja käytä tervettä järkeä. Vältä tilanteita, mihin et katso taitosi riittävän. Mikäli olet vielä näiden ohjeiden lukemisen jälkeen epävarma menettelytavoista, kysy neuvoa asiantuntijalta ennen jatkamista.

• Huolehdi siitä, että ihmiset ja eläimet ovat työn aikana vähintään 50 jalan (15metrin) päässä laitteesta. Kun useampia käyttäjiä työskentelee samalla työalueella, on turvaetäisyyden oltava vähintään 50 jalkaa (15 metriä). Muuten vaarana ovat vakavat henkilövahingot. Sammuta laite välittömästi, jos joku tulee lähemmäs. Älä käänny laitteen kanssa ympäri tarkistamatta ensin, että turva-alueella ei ole ketään.

• Varmista, etteivät ihmiset, eläimet tai muut tekijät pääse vaikuttamaan laitteen hallintaan tai joudu kosketuksiin terälaitteen tai terälaitteesta sinkoutuvien irtonaisten esineiden kanssa. Älä kuitenkaan käytä laitetta, ellei sinulla ole mahdollisuutta kutsua apua onnettomuustapauksessa.

• Varmista, että voit siirtyä ja seisoa turvallisesti. Tarkista, onko ympäristössä esteitä (juuria, kiviä, oksia, kuoppia, ojia tai vastaavia), joista voi olla haittaa siirtyessäsi nopeasti. Ole erittäin varovainen työskennellessäsi viettävässä maastossa.

• Liiku kävelyvauhtia, älä juosten.

• Tarkista työskentelyalue. Poista kaikki irralliset esineet, kuten kivet, lasinsirpaleet, naulat, rautalangat, narut ja vastaavat, jotka voivat sinkoutua liikkeelle tai kietoutua leikkaimeen tai leikkuusuojukseen.

• Varo oksanpätkiä, joita voi sinkoutua ilmaan leikkuun aikana. Älä leikkaa liian lähellä maanpintaa, sillä ilmaan voi sinkoutua kiviä ja muuta irtotavaraa.

• Varmista, etteivät vaatteet tai ruumiinosat pääse koskemaan terälaitteeseen laitteen ollessa käynnissä. Pidä laite vyötärön alapuolella.

• Varo sinkoutuvia esineitä. Silmät on aina suojattava tarkoitukseen hyväksytyillä silmäsuojaimilla. Älä koskaan nojaa terälaitteen suojuksen yli. Kivet, roskat ja vastaavat saattavat sinkoutua silmiin ja aiheuttaa sokeutumisen tai muita vakavia vammoja.

• Tarkkaile aina varoitussignaaleja ja -huutoja kuulonsuojaimia käyttäessäsi. Riisu kuulonsuojaimet välittömästi laitteen pysäytyksen jälkeen.

• Jos laite tärisee, napauta siimapäätä, jolloin siima säätyy oikeaan mittaansa ja tärinä loppuu.

• Jos tuote alkaa täristä epätavallisella tavalla, pysäytä tuote ja irrota akku.

• Liiallinen altistuminen tärinöille saattaa aiheuttaa verisuoni- tai hermovaurioita verenkiertohäiriöistä kärsiville henkilöille. Käänny lääkärin puoleen, jos havaitset oireita, jotka voivat liittyä liialliseen tärinäaltistukseen. Esimerkkejä tällaisista oireista ovat puutuminen, tunnottomuus, kutina, pistely, kipu, voimattomuus tai heikkous sekä ihon värin tai pinnan muutokset. Oireita esiintyy tavallisesti sormissa, käsissä tai ranteissa.

• Pitele laitetta aina molemmin käsin. Pitele laitetta kehon oikealla puolella. Takapotkun syyt ja siihen liittyvät varoitukset

• Pidä kiinni koneesta molemmin käsin ja käsivartesi asennossa, jossa kestät takapotkun. Asetu koneen vasemmalle puolelle. Takapotku voi lisätä loukkaantumisriskiä, koska kone liikkuu odottamattomasti. Käyttäjä voi hallita takapotkua noudattamalla asianmukaisia varotoimia.

• Kun terä juuttuu tai leikkaaminen keskeytetään mistä tahansa syystä, katkaise koneen virta ja pidä kone paikallaan, kunnes terä on kokonaan pysähtynyt. Terän juuttuessa älä koskaan yritä irrottaa konetta materiaalista tai vetää konetta taaksepäin terän ollessa liikkeessä. Tämä saattaa aiheuttaa takapotkun. Tutki terän juuttumisen syy ja poista se asianmukaisilla toimenpiteillä.

• Älä käytä tylsiä tai vahingoittuneita teriä. Tylpät tai vahingoittuneet terät lisäävät juuttumisen tai tarttumisen vaaraa, mikä voi johtaa takapotkuun.

• Pidä leikattava materiaali aina selvästi näkyvissä. Takapotku tapahtuu helpommin alueilla, joilla katkaistavan materiaalin näkeminen on vaikeaa.

• Jos joku lähestyy sinua koneen käytön aikana, sammuta kone. Liikkuva terä voi iskeytyä muihin henkilöihin tapapotkun sattuessa. Henkilökohtainen suojavarustus VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Käytä aina hyväksyttyjä henkilökohtaisia suojavarusteita, kun käytät laitetta. Henkilökohtaiset suojavarusteet eivät poista tapaturmien vaaraa, mutta ne lieventävät vammoja onnettomuustilanteessa. Anna jälleenmyyjän auttaa oikeiden varusteiden valinnassa.

• Käytä suojakypärää paikoissa, joissa putoilevat esineet aiheuttavat vaaraa.

1858 - 005 - 05.10.2023• Käytä riittävän tehokkaasti vaimentavia hyväksyttyjä kuulonsuojaimia. Pitkäaikainen altistuminen melulle saattaa aiheuttaa pysyviä kuulovammoja.

• Käytä hyväksyttyjä silmäsuojaimia. Visiiriä käytettäessä on käytettävä myös hyväksyttyjä suojalaseja. Hyväksytyillä suojalaseilla tarkoitetaan laseja, jotka täyttävät standardin ANSI Z87.1 (Yhdysvallat) tai EN 166 (EU-maat) vaatimukset.

• Käytä kasvojen suojaamiseen visiiriä. Visiiri ei tarjoa riittävää suojaa silmille. (Kuva 19)

• Käytä käsineitä tarvittaessa esimerkiksi terävarustuksen asennuksen, tarkastuksen ja puhdistuksen aikana.

• Käytä luistamattomia ja tukevia jalkineita.

• Käytä lujasta materiaalista valmistettuja vaatteita. Käytä aina vahvakankaisia pitkiä housuja ja pitkähihaista takkia. Vältä liian löysiä vaatteita, jotka tarttuvat helposti risuihin ja oksiin. Älä pidä koruja, shortseja tai sandaaleja. Älä myöskään kulje paljain jaloin. Sido hiukset turvallisesti olkapäiden yläpuolelle. (Kuva 20)

• Pidä ensiaputarvikkeet helposti saatavilla. (Kuva 21) Tuotteen turvalaitteet VAROITUS: Lue seuraavat varoitukset ennen tuotteen käyttöä. Tässä osassa kerrotaan laitteen turvaominaisuuksista ja niiden toiminnasta sekä annetaan tarkastus- ja kunnossapito-ohjeet, joilla varmistetaan laitteen toimivuus. Lue kohdasta Johdanto sivulla 171 tiedot siitä, missä osat sijaitsevat laitteessa. Laitteen käyttöikä voi lyhentyä ja onnettomuusvaara kasvaa, jos laitteen kunnossapitoa ei suoriteta oikein ja jos huoltoa ja/tai korjauksia ei tehdä ammattitaitoisesti. Saat lisätietoja lähimmästä huoltoliikkeestä. VAROITUS: Älä koskaan käytä tuotetta, jos sen turvalaitteet ovat vaurioituneet. Laitteen turvalaitteet on tarkastettava ja pidettävä kunnossa tässä osassa esitetyllä tavalla. Jos laitteessasi ilmenee tarkastettaessa puutteita, se on toimitettava huoltoliikkeeseen korjattavaksi. HUOMAUTUS: Kaikki laitteen huolto- ja korjaustyöt vaativat erikoiskoulutusta. Tämä koskee erityisesti laitteen turvavarustusta. Jos laitteessa havaitaan puutteita alla luetelluissa tarkastuksissa, on sinun otettava yhteys huoltoliikkeeseen. Hankkimalla laitteen meiltä varmistat, että saat sille ammattimaisen korjauksen ja huollon. Jos ostat laitteen muusta kuin huollot suorittavasta ammattiliikkeestä, pyydä myyjää neuvomaan lähin huoltoliike. Käyttöliittymän tarkistaminen

1. Pidä käynnistys-/pysäytyspainiketta (A) painettuna.

a) Tuote on käynnissä, kun näyttö (B) on käynnissä. (Kuva 22) b) Tuote ei ole käynnissä, kun näyttö ei ole käytössä.

2. Jos näytön varoitusmerkkivalo syttyy tai vilkkuu,

katso osio Käyttöliittymä sivulla 183

Käyttöliipaisimen varmistimen tarkistaminen Käyttöliipaisimen varmistin on suunniteltu estämään laitteen tahaton käyttö. Kun painat käyttöliipaisimen varmistinta eteenpäin (A) ja sitten käyttöliipaisimen varmistinta päin kahvaa (B), käyttöliipaisin (C) vapautuu. Kun ote kahvasta irrotetaan, palautuvat sekä käyttöliipaisin että varmistin lähtöasentoonsa. Liikettä ohjaavat kolme riippumatonta jousta. (Kuva 23)

1. Varmista, että käyttöliipaisin on lukittu, kun

käyttöliipaisimen varmistin on alkuasennossa. (Kuva 24)

2. Paina käyttöliipaisinta ja varmista, että se palautuu

alkuasentoonsa, kun se vapautetaan. (Kuva 25)

3. Tarkista, että käyttöliipaisin ja sen varmistin liikkuvat

vapaasti ja palautusjousi toimii oikein.

4. Käynnistä laite, katso kohta

Laitteen käynnistäminen sivulla 180

5. Käytä täyttä nopeutta.

6. Vapauta käyttöliipaisin ja varmista, että terälaite

pysähtyy ja jää paikalleen. Terälaitteen suojuksen tarkistaminen VAROITUS: Älä käytä terälaitetta ilman hyväksyttyä ja oikein kiinnitettyä terälaitteen suojusta. Käytä aina käyttämällesi terälaitteelle suositeltua suojusta. Katso kohta Tarvikkeet sivulla 185 . Jos terälaitteeseen asennetaan väärä tai viallinen suojus, se voi aiheuttaa vakavan henkilövahingon. Terälaitteen suojus pysäyttää käyttäjää kohti sinkoutuvat esineet. Se ehkäisee myös terälaitteen koskettamisesta syntyviä vammoja.

1. Sammuta laite ja irrota akku.

2. Tarkista silmämääräisesti, onko vaurioita, kuten

halkeamia. (Kuva 26)

3. Vaihda terälaitteen suojus, jos se on vaurioitunut.

1858 - 005 - 05.10.2023 177Lukkomutterin kiinnittäminen ja irrottaminen VAROITUS: Sammuta tuote ja irrota akku, käytä suojakäsineitä ja varo terälaitteen teräviä reunoja. Lukkomutteria käytetään joidenkin terälaitteiden kiinnittämiseen. Lukkomutterissa on vasenkätinen kierre. (Kuva 27)

• Kiinnitä kiristämällä lukkomutteri terälaitteen pyörimissuuntaa vastaan.

• Irrota avaamalla lukkomutteri terälaitteen pyörimissuuntaan.

• Löysää ja kiristä lukkomutteri pitkävartisella hylsyavaimella. Kuvan nuoli osoittaa kohdan, jossa hylsyavainta on käytettävä. Huomautus: Varmista, ettei lukkomutteria voi kiertää käsin. Vaihda mutteri, jos nailonlukituksen vastus ei ole vähintään 1,5 Nm. Mutteri on vaihdettava, kun se on ruuvattu kiinni noin 10 kertaa. Terälaite VAROITUS: Poista akku ja varmista, että terälaite pysähtyy kokonaan ennen kuin alat käsitellä mitään terälaitteen osaa. VAROITUS: Käytä oikeaa terälaitetta. Käytä terälaitteessa vain suosittelemaamme suojusta. Katso Tarvikkeet sivulla 185

Varmista, että terälaite on teroitettu oikein. Väärin teroitetun terälaitteen käyttäminen lisää takapotkun vaaraa. VAROITUS: Kytkimen vapauttamisen jälkeen pyörivä terä voi aiheuttaa loukkaantumisen. Terän pyöriessä on noudatettava erityistä varovaisuutta. (Kuva 28) Käytä suojakäsineitä käsitellessäsi terälaitetta.

• Käytä teriä ja ruohoteriä paksun nurmikon leikkaamiseen.

• Käytä siimapäätä nurmikon trimmaamiseen.

• Tarkasta terälaite vaurioiden ja halkeamien varalta. Vaihda vaurioitunut terälaite. Siimapää

• Käytä aina oikeaa siimapäätä ja terälaitetta sekä suositeltua siimaa. Katso kohta Tarvikkeet sivulla

ja tietoja asennuksesta käyttöohjeen lopussa.

• Varmista, että siimapään suojuksessa oleva leikkain on ehjä.

• Varmista, että trimmerin siima kelautuu tiukalle ja tasaisesti puolalle. Muussa tapauksessa laite aiheuttaa poikkeuksellista tärinää. Poikkeavat siiman pituudet voivat johtaa tarpeettomaan tärinään. Napauta siimapäätä, jolloin se säätää siiman oikeanmittaiseksi. Trimmerin siiman käyttöikää voi pidentää liottamalla sitä vedessä vähintään kaksi vuorokautta ennen asennusta. Siima tulee näin sitkeämmäksi. Ruohoterä

• Käytä oikein teroitettuja teriä. Väärin teroitettu tai vaurioitunut terä lisää tapaturmien vaaraa.

• Katso terän oikea teroitus ja säätö terän mukana tulleista ohjeista. Turvallisuusohjeet kokoamista varten VAROITUS: Lue ja sisäistä nämä ohjeet ja noudata niitä huolellisesti, ennen kuin alat käyttää tuotetta.

• Irrota akku tuotteesta ennen tuotteen kokoamista.

• Käytä hyväksyttyjä suojakäsineitä.

• Vaurioitunut tai väärä suojus voi aiheuttaa vammoja. Älä käytä terälaitetta, johon ei ole kiinnitetty hyväksyttyä suojusta.

• Jousilevyn ja tukilaipan on oltava oikein terälaitteen keskireiässä. Väärin kiinnitetty terälaite voi aiheuttaa vamman tai kuoleman.

• Jos lisälaitteen mukana toimitetaan valjaat, ne on kiinnitettävä tuotteeseen oikein. Valjaat tekevät käytöstä turvallista ja estävät käyttäjän ja muiden henkilöiden loukkaantumisen. Turvaohjeet huoltoa varten VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen huoltamista.

• Irrota akku ennen laitteen huoltoa, muita tarkistuksia tai kokoamista.

• Käyttäjän on huolehdittava ainoastaan tässä käyttöohjekirjassa kuvatuista korjaus- ja huoltotoimista. Anna huoltoliikkeen tehdä suuremmat korjaus- ja huoltotoimet.

• Älä pese akkua tai akkulaturia vedellä. Vahvat pesuaineet voivat vaurioittaa muovia.

• Laitteen huoltamatta jättäminen lyhentää sen käyttöikää ja lisää onnettomuusriskiä.

• Laitteen huolto- ja korjaustyöt, erityisesti laitteen turvalaitteille tehtävät työt, vaativat erityiskoulutusta. Jos kaikkia käyttöohjekirjassa lueteltuja tarkastuksia ei huollon jälkeen voida suorittaa hyväksytysti, vie laite huoltoliikkeeseen. Siellä laitteesi huolletaan ja korjataan ammattimaisesti.

• Käytä vain alkuperäisiä varaosia.

1858 - 005 - 05.10.2023• Käytä aina työrukkasia, kun korjaat terälaitetta. Terät ovat erittäin teräviä ja voivat helposti aiheuttaa vahinkoja. Asentaminen Kaarikahvan asennus

1. Kiinnitä kaarikahva runkoputkeen nuolien väliin.

Älä aseta kaarikahvaa tai ripustussilmukkaa tarran päälle. (Kuva 29)

2. Siirrä välike kaarikahvan uraan.

3. Kiinnitä mutteri, nuppi ja ruuvi, mutta älä kiristä.

4. Säädä laite mukavaan asentoon.

J-kahvan asennus – VAROITUS: Älä käytä raivausteriä, kun asennat J-kahvan.

1. Kiinnitä J-kahva kaarikahvaan kolmella ruuvilla. Älä

kiristä ruuveja kokonaan. (Kuva 30)

2. Säädä laite mukavaan asentoon.

3. Kiristä ruuvit. (Kuva 31)

Terävarustuksen asentaminen Terävarustus sisältää terälaitteen ja terälaitteen suojuksen. VAROITUS: Käytä suojakäsineitä. VAROITUS: Käytä aina terälaitteelle suositeltua suojusta. Katso Tekniset tiedot sivulla 184

VAROITUS: Väärin kiinnitetty terälaite voi aiheuttaa vammoja tai kuoleman. Terälaite ja suojukset Tuotteessa käytetään samaa terälaitteen suojusta sekä ruohoterässä että siimapäässä.

• Terälaitteen suojus ja ruohoterä. (Kuva 32)

• Terälaitteen suojus ja siimapää. (Kuva 33) Siimapään, terälaitteen suojuksen ja ruohoterän kokoaminen Siimapään kiinnittäminen

1. Aseta jousilevy (B) käyttöakselille.

2. Käännä käyttöakselia, kunnes yksi jousilevyn rei'istä

on kulmavaihdekotelon vastaavan reiän kohdalla.

3. Lukitse akseli asettamalla lukkotappi (C) reikään.

4. Kiinnitä siimapää (H) kääntämällä vastapäivään.

(Kuva 34) Siimapään irrottaminen

1. Lukitse akseli asettamalla lukkotappi (C) reikään.

2. Irrota siimapää (H) kääntämällä myötäpäivään.

3. Irrota jousilevy (B) käyttöakselista. (Kuva 34)

Terälaitteen suojuksen kiinnittäminen

1. Aseta terälaitteen suojus (A) levypidikkeen (B)

2. Asenna terälaitteen suojus runkoputkeen ja kiristä se

pultilla (C). Terälaitteen suojuksen irrottaminen

• Löysää pulttia (C) ja irrota terälaitteen suojus (A) runkoputkesta. (Kuva 36) Ruohoterän kiinnittäminen

1. Aseta laitteen vaihde tasaiselle alustalle, jotta terän

asennus onnistuu oikein.

2. Käännä käyttöakselia, kunnes yksi jousilevyn (B)

rei'istä on kulmavaihdekotelon vastaavan reiän kohdalla.

3. Lukitse akseli asettamalla lukkotappi (C) reikään.

4. Aseta ruohoterä (D), tukikuppi (E) ja tukilaippa (F)

käyttöakselille. (Kuva 37)

5. Varmista, että jousilevy ja tukilaippa tulevat oikein

ruohoterän keskireikään. (Kuva 28)

6. Kiinnitä mutteri (G).

7. Kiristä mutteri hylsyavaimella. Pidä kiinni avaimen

varresta läheltä teräsuojusta. Kiristä terälaitteen pyörintäsuuntaan nähden vastakkaiseen suuntaan. Kiristä kiristysmomenttiin 35–50 Nm. (Kuva 38) Ruohoterän irrottaminen

1. Aseta laitteen vaihde tasaiselle alustalle, jotta terän

irrotus onnistuu oikein.

4. Irrota tukilaippa (F), tukikuppi (E) ja ruohoterä (D)

käyttöakselista. (Kuva 37) Ripustuspisteen asentaminen

1. Asenna ripustuspiste takakahvan ja kaarikahvan

nuolten väliin. (Kuva 39) Huomautus: Älä aseta ripustuspistettä tai kaarikahvaa tarran päälle.

2. Säädä ripustuspiste niin, että tuote on tasapainossa

ja sitä on helppo käyttää. Käyttö Johdanto VAROITUS: Lue ja sisäistä turvallisuutta käsittelevä luku ennen laitteen käyttöä. Akun kiinnittäminen laitteeseen VAROITUS: Käytä laitteessa vain alkuperäisiä Husqvarna-akkuja.

1. Varmista, että akku on täysin ladattu.

2. Paina akku laitteen akun pidikkeeseen. Akku lukittuu

paikalleen, kun kuulet napsahduksen. (Kuva 40) HUOMAUTUS: Jos akku ei siirry pidikkeeseen helposti, sitä ei ole asennettu oikein pidikkeeseen. Se voi vaurioittaa laitetta.

3. Varmista, että akku on asennettu oikein

Ennen laitteen käyttöä

• Tutki työaluetta varmistaaksesi, että tunnet maaston laadun ja kaltevuuden ja mahdolliset esteet, kuten kivet, oksat ja ojat.

• Tarkista laite kokonaisuudessaan.

• Tee tässä ohjekirjassa kuvatut turvallisuustarkastukset ja huolto- ja ylläpitotoimenpiteet.

• Varmista, että kaikki kannet, suojukset, kahvat ja terävarustus on kiinnitetty oikein, eikä niissä ole vaurioita.

• Varmista, ettei ruohoterän hampaissa tai terän keskireiässä ole halkeamia. Vaihda terä, jos se on vaurioitunut. (Kuva 41)

• Tarkista, onko tukilaipassa halkeamia. Vaihda tukilaippa, jos se on vaurioitunut. (Kuva 42)

• Varmista, ettei lukkomutteria voi irrottaa käsin. Lukkomutterin lukitusvoiman on oltava vähintään 1,5 Nm. Varmista, että kiristysmomentti on 35–50 Nm. (Kuva 43)

• Tarkista terälaitteen suojus vaurioiden tai halkeamien varalta. Vaihda terälaitteen suojus, jos siinä on kolhuja tai halkeamia. (Kuva 44)

• Tarkista siimapää vaurioiden tai halkeamien varalta. Vaihda siimapää, jos siinä on kolhuja tai halkeamia. Työasento

• Pidä laitteesta kiinni kummallakin kädellä.

• Pidä laitetta kehon oikealla puolella.

• Pidä leikkuulaitteisto vyötärön korkeudella.

• Pidä laite aina valjaisiin kiinnitettynä.

• Pidä kaikki ruumiinosat etäällä kuumista pinnoista.

• Pidä kaikki ruumiinosat etäällä terälaitteesta. Valjaiden säätäminen

1. Pue valjaat päällesi.

2. Kiinnitä valjaat ripustuspisteeseen.

3. Säädä valjaiden pituus siten, että ripustuspiste on

oikean lonkkasi korkeudella. Laitteen käynnistäminen

1. Paina käynnistyspainiketta, kunnes vihreä

merkkivalo syttyy. (Kuva 45)

2. Ohjaa tuotteen nopeutta käyttöliipaisimella.

Enimmäisnopeuden rajoittaminen tilapainikkeella Tuotteessa on tilapainike. Käyttäjä voi rajoittaa enimmäisnopeutta tilapainikkeella. Tilapainikkeessa on kolme nopeustasoa. Hitaampi nopeus pidentää tuotteen toiminta-aikaa. Käytä nopeustasoa 1 tai 2, jos toiminta ei vaadi täyttä nopeutta tai tehoa. Jos käyttöolosuhteet vaativat täyttä nopeutta tai tehoa, käytä tasoa 3. Älä käytä korkeampaa tasoa kuin toiminta vaatii.

1. Määritä enimmäisnopeus tilapainikkeella. Valkoiset

merkkivalot syttyvät sen merkiksi, että toiminto on käytössä. (Kuva 46)

2. Valitse seuraava nopeustaso painamalla

tilapainiketta uudelleen. Automaattinen sammutustoiminto Laitteessa on sammutustoiminto, joka pysäyttää laitteen, kun sitä ei käytetä.

1858 - 005 - 05.10.2023Takapotku Takapotku tarkoittaa laitteen äkillistä ja voimakasta liikahtamista sivulle. Takapotku tapahtuu, kun ruohoterä osuu tai tarttuu esteeseen, jota ei voi leikata. Takapotku voi liikuttaa laitetta tai käyttäjää mihin tahansa suuntaan. Se aiheuttaa tapaturmien vaaran käyttäjälle ja sivullisille. Vaara on suurempi alueilla, joissa ei ole helppo nähdä leikattavaa materiaalia. Älä leikkaa kuvassa harmaana näkyvällä terän kohdalla. Terän nopeus ja liike voivat aiheuttaa takapotkun. Vaara kasvaa katkaistavan rungon paksuuden mukaan. (Kuva 47) Ruohon raivaaminen ruohoterällä

1. Ruohoteriä ja ruohoveitsiä ei saa käyttää

puumaisten runkojen raivaukseen.

2. Ruohoterää käytetään kaiken tyyppisen pitkän tai

paksun ruohon raivaukseen.

3. Ruoho niitetään edestakaisella sivuttaisliikkeellä,

jossa liike oikealta vasemmalle on raivausliike ja liike vasemmalta oikealle paluuliike. Käytä leikkaamiseen terän vasenta puolta (kello 8:n ja 12:n välinen teräsektori).

4. Jos terää kallistetaan raivattaessa hieman

vasemmalle, ruoho jää aumaksi, josta se on helppo kerätä pois esim. haravoitaessa.

5. Pyri työskentelemään tasaisella rytmillä. Seiso

tukevassa haara-asennossa. Siirry paluuliikkeen jälkeen eteenpäin ja asetu taas tukevaan asentoon.

6. Anna tukikupin nojata kevyesti maata vasten. Se on

tarkoitettu suojaamaan terää maakosketukselta.

7. Vähennä vaaraa, että raivattava materiaali kiertyy

terän ympärille, työskentelemällä aina täydellä nopeudella ja väistämällä raivattua materiaalia paluuliikkeen aikana.

8. Pysäytä moottori, irrota valjaat ja aseta raivaussaha

maahan, ennen kuin alat kasata raivattua materiaalia. Ruohontrimmaus siimapäällä Ruohon siistiminen

1. Pidä siimapää aivan maanpinnan yläpuolella ja

kallista sitä. (Kuva 48) Älä paina siimaa ruohoon.

2. Käytä 80 % täydestä nopeudesta, kun leikkaat

ruohoa esineiden läheltä. (Kuva 49) Ruohon leikkaaminen

1. Varmista, että siima on maanpinnan suuntaisena,

kun leikkaat. (Kuva 50)

2. Älä paina siimapäätä maahan. Maanpinta ja tuote

3. Älä anna siimapään osua maahan jatkuvasti, sillä se

voi vaurioittaa siimapäätä.

4. Käytä täyttä nopeutta, kun leikkaat ruohoa

liikuttamalla laitetta sivulta toiselle. (Kuva 51) Varmista, että siima on maanpinnan suuntaisena. Ruohon lakaiseminen Leikatun ruohon voi poistaa alueelta pyörivän trimmerin siiman aiheuttaman ilmavirran avulla.

1. Pidä siimapäätä ja siimaa maan suuntaisesti maan

2. Käytä täyttä käyntinopeutta.

3. Lakaise ruoho liikuttamalla siimapäätä puolelta

toiselle. VAROITUS: Puhdista siimapään kansi aina, kun asennat uuden siiman, epätasapainon ja kahvojen tärinän estämiseksi. Tarkista myös muut siimapään osat ja puhdista tarvittaessa. Laitteen pysäyttäminen

1. Vapauta käyttöliipaisin tai käyttöliipaisimen varmistin.

2. Paina STOP-painiketta. (Kuva 45)

3. Paina akun vapautuspainiketta ja vedä akku ulos.

(Kuva 52) Huolto Johdanto VAROITUS: Lue turvallisuutta käsittelevä luku niin, että ymmärrät sen sisällön, ennen minkäänlaisten huoltotöiden aloittamista. Huoltokaavio VAROITUS: Irrota akku ennen huoltotoimia. Alla on luettelo tuotteelle tehtävistä huoltotoimista. 1858 - 005 - 05.10.2023 181Huolto Päivittäin Viikoittain Kuukau- sittain Puhdista laitteen ulko-osat kuivalla liinalla. Älä käytä vettä. X Tarkista, että käynnistys-/pysäytyspainike toimii kunnolla ja että se on ehjä. X Varmista, että käyttöliipaisin ja sen varmistin toimivat asianmukaisesti turvalli- suutta ajatellen.

Varmista, että kaikki ohjaimet toimivat ja ovat ehjiä. X Varmista, että kahvat ovat kuivat ja että niissä ei ole öljyä tai vaseliinia. X Varmista, ettei terälaite ole vaurioitunut. Vaihda terälaite, jos se on vaurioitunut. X Varmista, että leikkuuterä tai terälaitteen suojus ei ole vaurioitunut. Vaihda leik- kuuterä tai terälaitteen suojus, jos se on vaurioitunut.

Varmista, että kaikki ruuvit ja mutterit on kiristetty. X Varmista, että akun vapautuspainikkeet toimivat ja lukitsevat akun laitteeseen. X Varmista, ettei akku ole vaurioitunut. X Varmista, että akku on ladattu. X Varmista, että laturi on ehjä ja toimii oikein. X Varmista, että ripustussilmukka ei ole vaurioitunut. X Varmista, että terälaitteen lukkomutteri on oikein kiristetty. X Varmista, että terän kuljetussuojus on ehjä ja että se voidaan kiinnittää oikein. X Tarkista kaikki kaapelit ja liitännät. Varmista, että ne ovat ehjiä ja puhtaita. X Varmista, että kulmavaihde on täytetty asianmukaisesti rasvalla, katso Tekniset tiedot sivulla 184 . Jos näin ei ole, käytä Husqvarna-kulmavaihderasvaa.

Varmista, ettei moottorin ilma-aukko ole likainen. Puhdista ilma-aukko paineil- malla.

Tarkista akun ja tuotteen väliset kytkennät. Tarkista akun ja akkulaturin välinen kytkentä.

Laitteen, akun ja akkulaturin puhdistaminen

1. Puhdista laite käytön jälkeen kuivalla liinalla.

2. Puhdista akku ja akkulaturi kuivalla liinalla. Pidä

akun ohjauskiskot puhtaina.

3. Varmista, että akun ja akkulaturin liittimet ovat

puhtaat ennen kuin akku asetetaan akkulaturiin tai laitteeseen. Ruohoterän teroittaminen VAROITUS: Pysäytä laite ja irrota akku. Käytä suojakäsineitä.

• Katso ruohoterän oikea teroitus terälaitteen mukana tulleista ohjeista.

• Teroita kaikki reunat tasaisesti, jotta tasapaino säilyy.

• Käytä yksihakkuista lattaviilaa. (Kuva 53) VAROITUS: Hävitä aina vahingoittunut terä. Älä yritä suoristaa taipunutta tai vääntynyttä terää ja käyttää sitä uudelleen. Kulmavaihteen voiteleminen

1. Irrota terävarustus.

2. Aseta laite siten, että rasvatulppa on ylimmässä

3. Irrota rasvatulppa. (Kuva 54)

182 1858 - 005 - 05.10.20234. Katso rasvatulpan reikään ja käännä vetoakselia. Rasvatason (A) on oltava samalla tasolla hammaskehän hampaiden (B) yläosan kanssa. (Kuva 55)

5. Jos rasvaa on liian vähän, lisää kulmavaihteeseen

Husqvarna-kulmavaihderasvaa. Täytä hitaasti ja käännä vetoakselia samalla kun lisäät kulmavaihderasvaa. Lopeta täyttö, kun oikea taso (B) on saavutettu. HUOMAUTUS: Jos rasvan määrä on väärä, kulmavaihde voi vaurioitua.

6. Asenna rasvatulppa paikalleen.

Vianmääritys Käyttöliittymä Ongelma Mahdolliset viat Mahdolliset toimenpiteet Akun varaustilan merkkivalo vilk- kuu oranssina Matala akun jännite. Lataa akku. Virheen merkkivalo vilkkuu pu- naisena Ylikuormitus. Terälaite on juuttunut. Sammuta laite. Irrota akku. Puhdista ylimääräinen materiaali terä- laitteesta. Lämpötilavaihtelu. Anna tuotteen jäähtyä. Käyttöliipaisinta ja aktivointipaini- ketta painetaan samaan aikaan. Tuote aktivoituu, kun käyttöliipaisin vapaute- taan. Tuote ei käynnisty Likaa akkuliittimissä. Puhdista akkuliittimet paineilmalla tai peh- meällä harjalla. Vian merkkivalo palaa punaise- na. Tuote on huollettava. Käänny huoltoliikkeen puoleen. Kuljettaminen, säilyttäminen ja hävittäminen Kuljetus ja säilytys

• Mukana tulleet litiumioniakut ovat vaarallisten aineiden lainsäädännön määräysten mukaisia.

• Pakkausta ja merkintöjä koskevia erityismääräyksiä on noudatettava, myös kolmansien osapuolten tai huolitsijoiden järjestämässä tavarakuljetuksessa.

• Keskustele erityiskoulutuksen saaneen vaarallisten aineiden asiantuntijan kanssa ennen tuotteen lähettämistä. Noudata kaikkia kansallisia määräyksiä.

• Teippaa paljaat liittimet asettaessasi akun pakettiin. Aseta akku pakettiin tiukasti niin, ettei se pääse liikkumaan.

• Irrota akku varastoinnin tai kuljetuksen ajaksi.

• Aseta akku ja akkulaturi paikkaan, johon kosteus tai pakkanen eivät pääse.

• Älä säilytä akkua paikassa, jossa on staattista sähköä. Älä säilytä akkua metallilaatikossa.

• Säilytä akkua varastossa, jossa lämpötila on 5–25°C ja jossa se ei ole suorassa auringonvalossa.

• Säilytä akkulaturia varastossa, jossa lämpötila on 5– 45°C ja jossa se ei ole suorassa auringonvalossa.

• Käytä akkulaturia ainoastaan 5–40°C:n lämpötiloissa.

• Lataa akku ennen pitkäaikaista säilytystä niin, että sen varaustaso on 30–50%.

• Säilytä akkua kuivassa ja suljetussa tilassa.

• Pidä akku erillään akkulaturista varastoinnin aikana. Älä anna lasten tai asiaankuulumattomien henkilöiden koskea laitteeseen. Säilytä laitetta lukollisessa tilassa.

• Puhdista laite ja tee täysi huolto ennen pitkäaikaista säilytystä.

• Käytä kuljetussuojusta kuljetuksen ja varastoinnin aikana vaurioiden ja vammojen välttämiseksi.

• Kiinnitä laite hyvin kuljetuksen ajaksi. 1858 - 005 - 05.10.2023 183Akun, akkulaturin ja laitteen hävittäminen Laitteessa tai sen pakkauksessa olevat symbolit osoittavat, ettei laitetta saa hävittää kotitalousjätteen mukana. Vie se asianmukaiseen sähkö- ja elektroniikkalaitteiden keräyspisteeseen. Tämä auttaa estämään sekä ympäristö- että henkilövahinkoja. Lisätietoja laitteen kierrätyksestä saat paikallisilta viranomaisilta, kotitalousjätepalvelulta tai jälleenmyyjältä. Tekniset tiedot Tekniset tiedot 325iRJ Moottori Moottorityyppi BLDC (harjaton) 36 V Käyttöakselin pyörimisnopeus, 1/min 5800 Leikkuuleveys, mm 420 Paino Paino ilman akkua, valjaita ja terävarustusta, kg 3,1 Melupäästöt

Äänentehotaso, mitattu dB(A) 93 Äänentehotaso, taattu L

Vastaava äänenpainetaso käyttäjän korvan tasalla mitattuna standardin ISO 22868 mukaan, dB(A): Varustettu siimapäällä (alkuperäinen) 84 Tärinätasot

Kahvojen tärinätasot standardin ISO 22867 mukaan mitattuna, m/s

Varustettu siimapäällä (alkuperäinen), etu/taka, m/s

2,1/2,0 Varustettu ruohoterällä, etu/taka, m/s

Melupäästö ympäristöön äänitehona (LWA) EY-direktiivin 2000/14/EY mukaisesti mitattuna. Laitteen ilmoitettu äänentehotaso on mitattu käyttäen alkuperäistä terälaitetta, joka antaa suurimman äänentehotason. Taatun ja mitatun äänitehon erona on se, että taattu ääniteho sisältää myös mitatun tuloksen hajonnan ja vaihtelun saman mallin eri laitteiden välillä direktiivin 2000/14/EY mukaisesti.

Ilmoitetuilla tiedoilla koneen äänenpainetasosta tyypillinen tilastollinen hajonta (vakiopoikkeama) on 3 dB(A). Taso on mitattu käyttäen alkuperäistä lisälaitetta, joka antaa suurimman äänentehotason.

Tärinätasolle ilmoitetuissa tiedoissa tyypillinen tilastollinen hajonta (vakiopoikkeama) on 2 m/s

. Käytä akku- ja polttomoottorikäyttöisten laitteiden tärinätasojen vertailussa tärinälaskuria. https://www.husqvarna.com/uk/ services-solutions/vibration-calculator/. 184 1858 - 005 - 05.10.2023Hyväksytyt akut Akku BLi 200 Tyyppi Litiumioni Akun kapasiteetti, Ah 5,2 Nimellisjännite, V 36 Paino kg 1,3 Hyväksytyt akkulaturit Akkulaturi QC330 Tulojännite, V 100–240 Taajuus, Hz 50–60 Teho, W 330 Tarvikkeet Lisävarusteet Hyväksytyt lisävarusteet Varustetyyppi Terälaitteen suojus, tuotenro Terien keskireikä, Ø 25,4 mm Käyttöakselin kierre M10 Ruohoterä Multi 255-3 (Ø 255 3-hampainen) 536 17 43-01 Grass 255-4 (Ø 255 4-hampainen) 536 17 43-01 Siimapää T35, T35x (Whisper twist -siima, Ø 2,0–2,4 mm) 536 17 43-01 Tukikuppi Kiinteä 1858 - 005 - 05.10.2023 185Vaatimustenmukaisuusvakuutus EU-vaatimustenmukaisuusvakuutus Husqvarna AB, SE-561 82 Huskvarna, Ruotsi, puh. [phone], vakuuttaa täten, että tuote: Kuvaus Akkukäyttöinen ruohoraivuri / ruohotrimmeri Tuotemerkki Husqvarna Tyyppi/malli 325iRJ Tunniste Sarjanumerot vuodesta 2023 alkaen vastaavat täysin seuraavien EU:n direktiivien ja asetusten vaatimuksia: Direktiivi/asetus Kuvaus 2006/42/EC konedirektiivi 2014/30/EMC EMC-direktiivi 2011/65/EU ”tiettyjen vaarallisten aineiden käytön rajoittaminen” 2000/14/EC Melupäästödirektiivi ja että asiassa sovelletaan seuraavia standardeja ja/tai teknisiä tietoja: EN 62841-1:2015/AC:2015, EN 62841-4-4 (IEC 62841-4-4:2020), EN 61000-6-1:2007 (Immunity), EN 61000-6-3:2007/A1:2011/AC:2012 (Emission). RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden on suorittanut direktiivin 2006/42/EY liitteen IX mukaisen vapaaehtoisen tyyppitarkastuksen. Todistuksen numero: SEC/23/2580. Notified body: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden on myös vahvistanut vaatimustenmukaisuuden neuvoston direktiivin 2000/14/EY liitteen VI mukaisesti. Katso lisätietoja melupäästöistä osiosta Tekniset tiedot sivulla 184
