BRUKSANVISNING 325iRJ HUSQVARNA

Årsager til knivkast og relaterede advarsler

- Brug skridsikre og stabile støvler.

ADVARSEL: Bær altid beskyttelseshandsker.

ADVARSEL: Stands produktet, og fjern batteriet. Bær altid beskyttelseshandsker.

Transport og opbevaring

Overensstemmelseserklæring

EU-overensstemmelseserklæring

Vi, Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: [phone] erklærer under eneansvar, at det pågældende produkt:

overholder følgende EU-direktiver og bestemmelser:

Ansvarlig for teknisk dokumentation

Inhalt

Transport, oppbevaring og avhending.... 340
Tekniske data.... 341
Tilbehør....342
Samsvarserklæring....344
Vedlegg 538

Innledning

Produktbeskrivelse

Dette produktet er en batteridrevet gresstrimmer/ryddesag med en elektrisk motor.

Det pågår et kontinuerlig arbeid for å øke sikkerheten og effektiviteten din under bruk. Kontakt serviceforhandleren din for mer informasjon.

Bruksområder

Bruk produktet sammen med en gressklinge eller et trimmerhode for å klippe ulike typer vegetasjon. Ikke

Produktoversikt

(Fig. 1)

1. Bruksanvisning
2. Vinkelgir
3. Hull for låsepinne
4. Trimmerhode
5. Beskyttelse for skjæreutstyr
6. Kombinasjonsnøkkel
7. Loophåndtak
8. Knott
9. Riggrør
10. Låsepinne
11. Varsellampe (LED)
12. Start/stopp-knapp
13. Hastighetsmodusknapp
14. Kraftutløsersperre
15. Brukergrensesnitt
16. Kraftutlöser
17. Ledning for batterilader
18. Batterilader
19. LED-lampe for strøm og advarsel
20. Batteriutløserknapper
21. Batteri
22. LED-lampe for ladestatus
23. Varsellampe
24. Batteriindikatorknapp
25. Gressklinge
26. Støttekopp
27. Støtteflens

bruk produktet til andre oppgaver enn gresstrimming og gressrydding.

Merk: Nasjonale eller lokale forskrifter kan sette grenser for bruken av produktet.

Bruk kun produktet sammen med tilbehør som er godkjent av produsenten. Se Tilbehør på side 342

1. Låsemutter
2. Transportdeksel
3. Sele
4. J-håndtak
5. Opphengspunkt
6. Medbringerhjul

(Fig. 2) ADVARSEL! Dette produktet kan være farlig! Uforsiktig eller feilaktig bruk kan resultere i alvorlige skader eller dødsfall for brukeren eller andre. Det er svært viktig at du leser og forstår innholdet i bruksanvisningen. Les nøye gjennom bruksanvisningen, og forstå innholdet før du bruker produktet.

(Fig. 3) Bruk godkjent hørselsvern. Bruk godkjent øyevern.

(Fig. 4) Maksimalt turtall eller turtall uten belastning.

XXXX/min el-ler min ^-1 | Omdreininger eller vekselgangsbevegelser per minutt.

(Fig. 5) Nominell spenning, V

(Fig. 6) Direktestrøm.

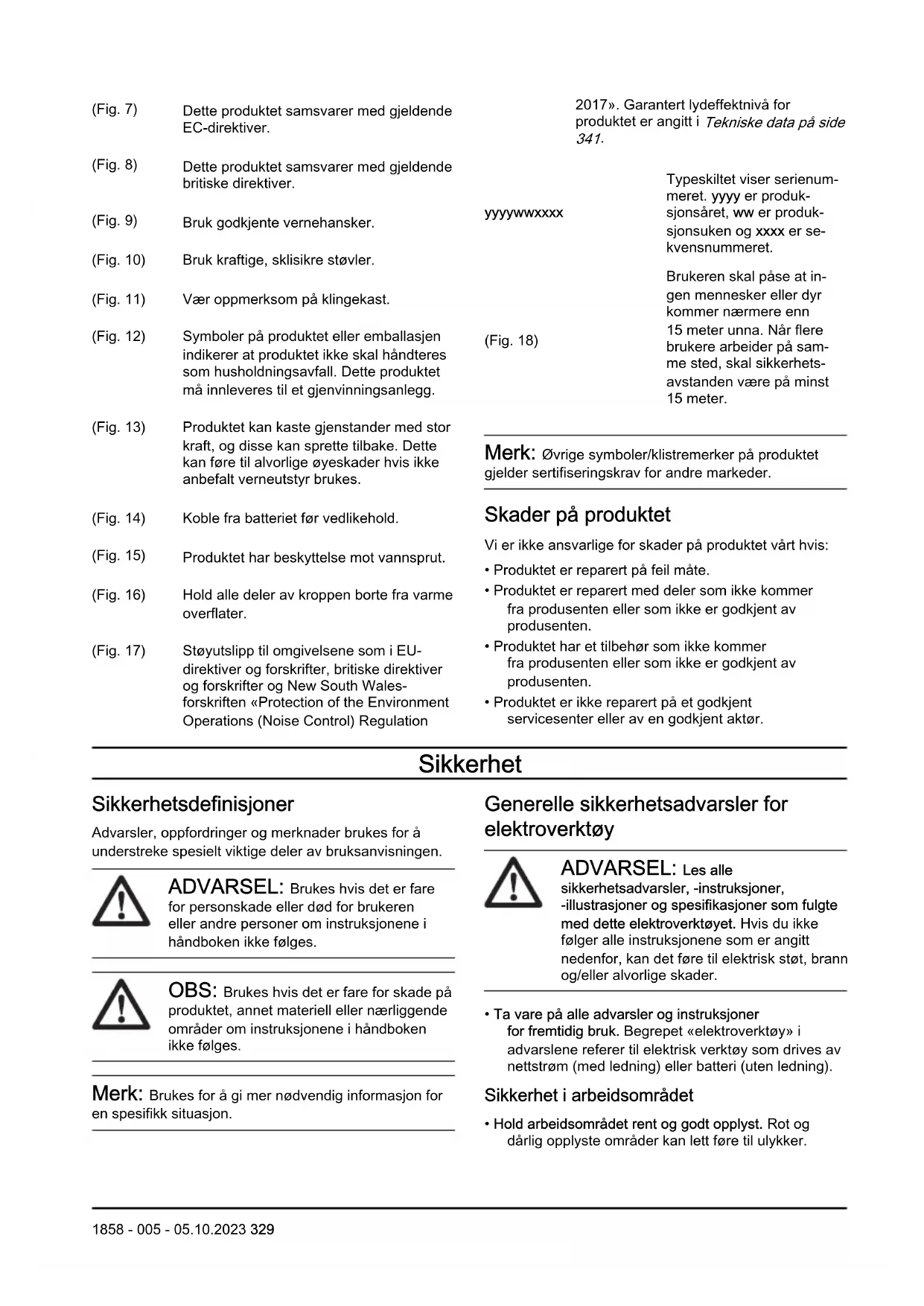

(Fig. 7) Dette produktet samsvarer med gjeldende EC-direktiver.

(Fig. 9) Bruk godkjente vernehansker.

(Fig. 11) Vær oppmerksom på klingekast.

(Fig. 12) Symboler på produktet eller emballasjen indikerer at produktet ikke skal håndteres som husholdningsavfall. Dette produktet må innleveres til et gjenvinningsanlegg.

(Fig. 13) Produktet kan kaste gjenstander med stor kraft, og disse kan sprette tilbake. Dette kan føre til alvorlige øyeskader hvis ikke anbefalt verneutstyr brukes.

(Fig. 14) Koble fra batteriet før vedlikehold.

(Fig. 16) Hold alle deler av kroppen borte fra varme overflater.

(Fig. 17) Støyutslipp til omgivelsene som i EU-direktiver og forskrifter, britiske direktiver og forskrifter og New South Wales-forskriften «Protection of the Environment Operations (Noise Control) Regulation

2017». Garantert lydeffektnivå for produktet er angitt i Tekniske data på side 341.

yyyyMMddxxxx

(Fig. 18)

Typeskiltet viser serienummeret. yyyy er produksjonsåret, ww er produksjonsuken og xxxx er sekvensnummeret.

Brukeren skal påse at in- gen mennesker eller dyr kommer närmere enn

15 meter unna. Når flere brukere arbeider på samme sted, skal sikkerhetsavstanden være på minst 15 meter.

Merk: ∅vrige symboler/klistremerker på produktet gjelder sertifiseringskrav for andre markeder.

Skader på produktet

- Produktet er reparert på feil måte.

- Produktet er reparert med deler som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.

- Produktet har et tilbehør som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.

- Produktet er ikke reparert på et godkjent servicesenter eller av en godkjent aktør.

Sikkerhet

Sikkerhetsdefinisjoner

Advarsler, oppfordringer og merknader brukes for å understreke spesielt viktige deler av bruksanvisningen.

ADVARSEL: Brukes hvis det er fare for personskade eller død for brukeren eller andre personer om instruksjonene i håndboken ikke følges.

OBS: Brukes hvis det er fare for skade på produktet, annet materiell eller nærliggende områder om instruksjonene i håndboken ikke følges.

Merk: Brukes for å gi mer nødvendig informasjon for en spesifikk situasjon.

Generelle sikkerhetsadvarsler for elektroverktøy

ADVARSEL: Les alle sikkerhetsadvarsler, -instruksjoner, -illustrasjoner og spesifikasjoner som fulgte med dette elektroverktøyet. Hvis du ikke følger alle instruksjonene som er angitt nedenfor, kan det føre til elektrisk støt, brann og/eller alvorlige skader.

- Ta vare på alle advarsler og instruksjoner for fremtidig bruk. Begrepet «elektroverktøy» i advarslene referer til elektrisk verktøy som drives av nettstrøm (med ledning) eller batteri (uten ledning).

- Hold arbeidsområdet rent og godt opplyst. Rot og dårlig opplyste områder kan lett føre til ulykker.

• Bruk ikke elektroverktøy i eksplosiv atmosfære, for eksempel der det finnes brennbare væsker, gasser eller støv. Elektroverktøy danner gnister som kan antenne støv eller gasser.
• Hold barn og andre tilskuere på avstand när elektroverktøyet er i bruk. Distraksjoner kan føre til at du mister kontrollen.

Elektrisk sikkerhet

• Støpselet til elektroverktøyet må passe til stikkontakten. Du må aldri modifisere støpselet på noen måte. Adapterplugger må ikke brukes sammen med et jordet elektroverktøy. Når støpselet/pluggen ikke er modifisert og stikkontakten passer, vil dette redusere faren for elektrisk støt.
• Unngå kroppskontakt med jordede flater, for eksempel rør, radiatorer, komfyrer og kjøleskap. Faren for elektrisk støt øker hvis kroppen til brukeren er jordet.
• Elektroverktøy må ikke utsettes for regn eller fuktighet. Hvis det kommer vann inn i elektroverktøyet øker faren for elektrisk støt.
• Ledningen må håndteres forsiktig. Bruk aldri ledningen til å bære eller trekke noe, eller til å trekke ut støpselet. Hold ledningen unna varme, olje, skarpe kanter og bevegelige deler. Skadet eller sammenfloikete ledninger øker faren for elektrisk støt.
• Når elektroverktøyet brukes utendørs, må det brukes en skjøteledning som er egnet for bruk utendørs. Bruk av ledning for utendørs bruk reduserer faren for elektrisk støt.
• Hvis elektroverktøyet må brukes på et fuktig sted, bør det være koblet til en strømkrets som er beskyttet av jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektrisk støt.

Personlig sikkerhet

• Vær oppmerksom, følg med på det du gjør, og utvis sunn fornuft når du bruker elektroverktøyet. Ikke bruk elektroverktøy hvis du er trett eller påvirket av narkotika, alkohol eller legemidler. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøy kan føre til alvorlig personskade.
• Bruk personlig verneutstyr. Bruk alltid vernebriller. Bruk av verneutstyr som støvmaske, vernesko med antisklisåle, hjelm og hørselvern der det kreves, reduserer faren for personskade.
• Unngå utilsiktet oppstart. Forsikre deg om at bryteren står i av-stillingen før du kobler til strømforsyningen og/eller batteripakken, tar opp verktøyet eller bærer verktøyet. Hvis du bærer verktøyet med en finger på bryteren eller med elektroverktøyet påslått, kan det lett føre til ulykker.

• Fjern eventuelle justeringsnøkler før du slår på elektroverktøyet. En nøkkel som sitter på en roterende del av elektroverktøyet, kan føre til personskade.

• Ikke strekk deg for langt. Hold alltid føttene på bakken og en balansert stilling. Dette gir deg bedre kontroll over elektroverktøyet i uventede situasjoner.

• Bruk egnede klær. Bruk ikke løstsittende klær eller smykker. Hold hår og klær borte fra bevegelige deler. Løstsittende klær, smykker eller langt hår kan sette seg fast i bevegelige deler.
• Hvis apparatet er forsynt med tilkobling for støvsuger eller oppsamler, må du forsikre deg om at disse er riktig tilkoblet og brukes på riktig måte. Bruk av støvoppsamler kan redusere faren for støvrelaterte skader.
• Selv om du har lang erfaring med bruk av elektroverktøy, må du ikke bli uforsiktig eller ignorere sikkerhetsreglene. En uforsiktig handling kan føre til alvorlig personskade i løpet av en brøkdel av et sekund.

Bruk og vedlikehold av elektroverktøy

• Bruk ikke makt på elektroverktøyet. Bruk riktig elektroverktøy for arbeidet som skal utføres. Riktig elektroverktøy gjør jobben på en bedre og sikrere måte i den hastigheten det er konstruert for.
• Bruk ikke elektroverktøyet hvis bryteren ikke lar seg slå på og av. Elektroverktøy som ikke kan kontrolleres med bryteren, er farlig, og må repareres.
• Koble støpselet fra strømforsyningen og/eller batteripakken fra elektroverktøyet, hvis den er avtakbar, før du foretar justeringer, skifter tilbehør eller lagrer elektroverktøyet. Slike forebyggende sikkerhetstiltak reduserer faren for at elektroverktøyet starter ved et uhell.
• Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. La ikke elektroverktøyet brukes av personer som ikke er kjent med elektroverktøyet eller disse instruksjonene. Elektroverktøy er farlige när de brukes av uerfarne brukere.
• Vedlikehold elektroverktøy og tilbehør. Kontroller justeringen av bevegelige deler, samt at de ikke sitter fast. Kontroller at det ikke finnes ødelagte deler eller andre feil som kan påvirke bruken av elektroverktøyet. Hvis elektroverktøyet er skadet, må det repareres før bruk. Mange ulykker forårsakes av dårlig vedlikeholdt elektroverktøy.
• Hold skjæreverktøy skarpe og rene. Riktig vedlikeholdte skjæreverktøy med skarpe skjarekanter har mindre fare for å sette seg fast, og er lettere å kontrollere.
• Bruk elektroverktøyet, tilbehør og verktøybits osv. i henhold til disse instruksjonene, og i forhold til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre oppgaver enn dem de er laget for, kan føre til farlige situasjoner.
• Hold håndtakene og gripeflatene tørre, rene og frie for olje og fett. Glatte håndtak og gripeflater gjør trygg håndtering og kontroll av verktøyet i uventede situasjoner umulig.

Bruk og pleie av batteriverktøy

• Må bare lades med laderen som er spesifisert av produsenten. En lader som passer til én batteripakke kan skape brannfare hvis den brukes med en annen batteripakke.
• Bruk elektriske verktøy bare med spesielt designede batteripakker. Bruk av andre batteripakker kan medføre fare for personskade og brann.
• Når batteriet ikke er i bruk, må det holdes unna andre metallgjenstander som binders, mynter, nøkler, spiker, skruer og andre små metallgjenstander som kan danne en forbindelse fra den ene batteripolen til den andre. Kortslutning av batteripolene kan føre til forbrenning eller brann.
• Hvis batteriet utsettes for store påkjenninger, kan det komme væske ut av det. Unngå i så fall kontakt med denne væsken. Skyll med vann hvis kontakt oppstår ved et uhell. Hvis du får væske i øynene, kontakt lege øyeblikkelig. Væske som kommer ut av batteriet kan forårsake irritasjon eller forbrenninger.
• Ikke bruk batteripakken eller verktøyet hvis det er skadet eller endret. Skadede eller endrede batterier kan ha en uforutsigbar adferd, noe som kan føre til brann, eksplosjoner eller personskader.
• Ikke eksponer en batteripakke eller et verktøy for brann eller for høy temperatur. Eksponering for flammer eller temperaturer over 130 °C (266 °F) kan føre til eksplosjon.
• Følg alle instruksjoner for lading, og ikke lad batteripakken eller verktøyet utenfor temperaturområdet som er angitt i instruksjonene. Lading på feil måte eller ved temperaturer utenfor det angitte området kan påføre batteriet skade og øke faren for brann.

Service

• La en kvalifisert tekniker/reparatør utføre service, og gjøre eventuelle utskiftninger kun med identiske reservedeler. Dette sikrer at elektroverktøyets sikkerhet opprettholdes.
• Utfør aldri service på skadede batteripakker. Service av batteripakker skal kun utføres av produsenten eller autoriserte serviceleverandører.

• Ikke bruk maskinen i dårlig vær, spesielt när det er fare for tordenvær. Dette øker faren for å bli truffet av lynnedslag.
• Inspiser området grundig for dyreliv der maskinen skal brukes. Dyreliv kan bli skadet av maskinen under bruk.
• Kontroller grundig området der maskinen skal brukes, og fjern alle steiner, pinner, ledninger, bein og andre fremmedlegemer. Gjenstander som slynges ut, kan forårsake personskade.
• Før du bruker maskinen, må du alltid kontrollere den visuelt for å forsikre deg om at kapperen eller klingen

• Følg instruksjonene for utskifting av tilbehør. Hvis festemutrene eller -boltene til klingen ikke er riktig strammet, kan klingen løsne eller bli skadet.
• Den nominelle rotasjonshastigheten til kapperen må minst tilsvare den maksimale rotasjonshastigheten som er angitt på maskinen. Kappere som går raskere enn den nominelle rotasjonshastigheten, kan brekke av og bli kastet ut.
• Bruk øye-, hørsels-, hode- og håndvern. Egnet verneutstyr reduserer faren for å bli skadet av flygende gjenstander eller utilsiktet kontakt med kappetråden eller klingen.
• Bruk alltid sklisikkert beskyttende fottøy når du bruker maskinen. Vær ikke barbent og bruk ikke åpne sandaler når du bruker maskinen. Dette reduserer faren for skade på føttene som følge av kontakt med kapper, tråd eller klinge i bevegelse.
• Ha alltid på deg lange bukser när du bruker maskinen. Hud som ikke er tildekket er mer sannsynlig å skades av gjenstander som kan slynges ut.
• Hold tilskuere på avstand når du bruker maskinen. Objekter som slynges ut, kan føre til alvorlig personskade.
• Bruk alltid begge hendene när du bruker maskinen. Hold maskinen med begge hender for å unngå tap av kontroll.
• Hold maskinen bare i isolerte gripeflater, ettersom kappetråden eller klingen kan komme i kontakt med skjulte ledninger. Hvis kappetråden eller klingen kommer i kontakt med en strømførende ledning, kan de eksponerte metalldelene av maskinen bli strømførende, og dette kan gi brukeren elektrisk støt.
• Sørg for at du alltid står støtt, og bruk maskinen bare mens du står på bakken. Glatte eller ustabile underlag kan føre til at du mister balansen eller mister kontrollen over maskinen.
• Ikke bruk maskinen i svært bratte skråninger. Dette reduserer risikoen for å miste kontrollen, skli og falle, som kan føre til personskade.
• Når du arbeider i skråninger, må du alltid stå støtt, alltid arbeide på tvers, aldri opp eller ned, og være svært forsiktig når du skifter retning. Dette reduserer risikoen for å miste kontrollen, skli og falle, som kan føre til personskade.
• Hold alle deler av kroppen unna kapperen, tråden og klingen når maskinen er i drift. Før du starter maskinen, må du forsikre deg om at kapperen, tråden og klingen ikke kommer i kontakt med noe. Et øyeblikks uoppmerksomhet under bruk av maskinen kan føre til alvorlig personskade.

• Ikke bruk maskinen over hoftehøyde. Dette bidrar til å hindre utilsiktet kontakt med kapperen eller klingen, og gir bedre kontroll over maskinen i uventede situasjoner.

• Når du kapper busker eller unge trær som står i spenn, må du være oppmerksom på at maskinen plutselig kan bli kastet tilbake. Når spenningen i trefibrene utløses, kan busken eller treet treffe brukeren og/eller føre til at maskinen kommer ut av kontroll.

• Vær ekstremt forsiktig ved saging i busker og ungtrær. Det slanke materialet kan sette seg fast i klingen og bli slynget mot deg, eller føre til at du mister balansen.
• Ha alltid full kontroll over maskinen, og ikke berør kappere, tråder eller klinger eller andre farlige bevegelige deler mens de er i bevegelse. Dette reduserer faren for skader fra bevegelige deler.
• Når du fjerner fastkjørt materiale eller utfører service på maskinen, må du kontrollere at alle strømbrytere er av, og at strømledningen er koblet fra. Hvis maskinen startes uventet mens du fjerner fastkjørt materiale eller utfører service, kan det oppstå alvorlig personskade.
• Bær maskinen avslått og unna kroppen. Riktig håndtering av maskinen reduserer sannsynligheten for utilsiktet kontakt med kapper, tråd eller klinge i bevegelse.
• Ved transport eller oppbevaring av maskinen må du alltid montere dekselet på metallklingene. Riktig håndtering av maskinen reduserer faren for utilsiktet kontakt med klingen.
• Bruk bare nye kappere, tråder, kappehoder og klinger som er spesifisert av produsenten. Feil reservedeler kan øke faren for ødeleggelse og personskade.

Annen generell sikkerhetsinformasjon

• Slå av produktet før du flytter det. Ta alltid ut batteriet før du overlater produktet til en annen person.
• Sett aldri produktet ned med mindre du har slått det av og tatt ut batteriet. Ikke forlat produktet uten tilsyn när det er slått på.
• Skjæreutstyret stopper ikke umiddelbart när produktet slås av.
• Før produktet brukes og etter at det har vært utsatt for slag, må det kontrolleres for tegn på slitasje eller skader. Det skal repareres ved behov.
• Hvis noe skulle sette seg fast i skjæreutstyret mens du bruker produktet, må du stoppe og slå av produktet. Kontroller at skjæreutstyret stopper helt. Ta ut batteriet før du rengjør, inspiserer eller reparerer produktet og/eller skjæreutstyret.
• Kontroller produktet før bruk. Se Sikkerhetsutstyr på produktet på side 334 og Skjæreutstyr på side 335. Ikke bruk et defekt produkt. Utfør sikkerhetskontrollene, og følg vedlikeholds- og serviceinstruksjonene i denne bruksanvisningen.
• Defekt skjæreutstyr kan øke risikoen for ulykker.

• Kontroller giret med tanke på smuss og sprekker. Fjern gress og løv fra giret med en børste. Hansker skal brukes ved behov.

• Pass alltid på at ventilasjonsåpningene holdes frie for smuss.

• Kontroller at trimmerhodet er skikkelig festet på trimmeren.
• Alle deksler, all beskyttelse og alle håndtak må være montert før maskinen startes.
• Kontroller at produktet er i perfekt stand. Kontroller at alle muttere og skruer er trukket ordentlig til.
• Kontroller trimmerhodet og trimmerskjermen slik at de er uten skader og fri for sprekkdannelser. Bytt trimmerhode eller trimmerskjerm hvis de er blitt utsatt for slag eller har sprekker. Bruk alltid anbefalt beskyttelse for det spesifikke skjæreutstyret. Se Tilbehør på side 342.
• Dette produktet er et farlig verktøy hvis du ikke er forsiktig, eller hvis du bruker produktet på feil måte. Dette produktet kan føre til alvorlig personskade eller død for operatøren eller andre.
• Maskinen er ikke ment for å brukes av personer (inkludert barn) med redusert fysisk, sansemessig eller mental kapasitet eller personer uten erfaring og kunnskap, hvis de ikke er under tilsyn og får instruksjoner i bruk av maskinen av en person som er ansvarlig for deres sikkerhet. Barn må holdes under oppsyn for å sikre at de ikke leker med apparatet.
• La aldri barn bruke eller oppholde seg i nærheten av maskinen. Siden maskinen er lett å starte, kan barn starte den hvis de ikke holdes under oppsyn. Dette kan medføre risiko for alvorlig personskade. Batteriet må derfor kobles fra når maskinen ikke er under oppsyn.
• Produktet og/eller batteriet må aldri brukes av barn eller personer som ikke har fått opplæring i bruken av det.
• Oppbevar utstyret i et låsbart område, slik at det er utilgjengelig for barn og uautoriserte personer.
• Transportbeskyttelsen må alltid brukes ved oppbevaring og transport.
• Hold alltid hender og føtter borte fra klippeområdet, og spesielt när motoren slås på.
• Når produktet er slått av, må du holde hender og føtter unna skjæreutstyret til det har stoppet helt.
• Ikke fjern avklippet materiale eller la andre personer fjerne det mens produktet er slått på eller skjæreutstyret roterer. Dette kan føre til alvorlige skader.
• Husk at det er du som bruker som har ansvaret for å unngå at personer eller eiendom utsettes for fare.

• Den opprinnelige konstruksjonen til produktet må ikke under noen omstendigheter endres uten tillatelse fra produsenten. Bruk alltid originalt tilbehør. Uautoriserte endringer og/eller tilleggsutstyr kan medføre alvorlige skader eller dødsfall for brukeren eller andre. Garantien din dekker kanskje ikke skader eller erstatningsansvar som følge av bruk av uautoriserte tilbehør og reservedeler.

• Det eneste tilbehøret som kan brukes med dette produktet, er skjæreutstyret som anbefales i kapittelet om tilbehør. Se Tilbehør på side 342.

• Bruk aldri et produkt som er modifisert slik at det ikke lenger er i samsvar med originalutførelsen.
• Bruk aldri et defekt produkt. Utfør sikkerhetskontrollene og vedlikeholds- og serviceinstruksjonene i denne bruksanvisningen. Noen vedlikeholds- og servicetiltak må utføres av erfarne og kvalifiserte spesialister. Se instruksjonene under overskriften Vedlikehold.
• Arbeid i dårlig vær er slitsomt og kan medføre ekstra faremomenter. Det anbefales ikke å bruke maskinen i veldig dårlig vær, for eksempel i tett tåke, kraftig regn, sterk vind eller sterk kulde eller ved fare for lyn. Dette gir økt fare.
• Arbeid aldri på en stige, skammel eller stå på noe annet som ikke er ordentlig sikret.
• Produktet bør oppbevares innendørs når det ikke er i bruk.
• Det er umulig å dekke alle de tenkelige situasjonene som kan oppstå. Vær alltid forsiktig og bruk sunn fornuft. Unngå situasjoner du ikke føler deg tilstrekkelig kvalifisert for. Hvis du etter å ha lest disse instruksjonene fortsatt føler deg usikker vedrørende bruken, skal du rådføre deg med en ekspert før du fortsetter.
• Sørg for at ingen mennesker eller dyr kommer nærmere enn 50 ft (15 m) unna mens du arbeider. Hvis flere arbeider på samme sted, skal sikkerhetsavstanden være minst 50 fot (15 meter). Ellers kan dette medføre risiko for alvorlig personskade. Stopp produktet øyeblikkelig hvis noen kommer nærmere. Sving aldri produktet rundt uten først å ha kontrollert bakover at ingen befinner seg innenfor sikkerhetssonen.
• Sørg for at mennesker, dyr eller annet ikke kan påvirke kontrollen av produktet, og at de ikke kommer i kontakt med skjæreutstyret eller løse gjenstander som slynges ut av skjæreutstyret. Bruk imidlertid aldri produktet uten mulighet til å kunne påkalle hjelp ved en ulykke.
• Sørg for at du kan gå og stå sikkert. Se etter eventuelle hindre ved uventet forflytting (røtter, steiner, greiner, groper, forhøyninger osv.). Vær meget forsiktig ved arbeid i skrånende terreng.
  • Gå, ikke løp.
• Inspiser arbeidsområdet. Fjern alle løse gjenstander, for eksempel steiner, glasskår, spiker, stältråd, snorer osv., som kan bli slynget av sted eller vikle seg rundt kapperen eller kapperbeskyttelsen.
• Se opp for grenstumper som kan slynges i vei under kappingen. Klipp ikke for nær bakken, der steiner og andre gjenstander kan bli slynget av gårde.
• Forsikre deg om at ingen klær eller kroppsdeler kan komme i kontakt med skjæreutstyret når produktet er slått på. Hold produktet under midjehøyde.
• Se opp for gjenstander som slynges ut. Godkjent øyevern skal alltid brukes. Bøy deg aldri over

beskyttelsen for skjæreutstyret. Steiner, skrot o.l. kan bli slynget opp i øynene og forårsake blindhet eller alvorlige skader.

• Vær alltid oppmerksom på varselsignaler eller tilrop ved bruk av hørselsvern. Ta alltid av hørselvernet så snart produktet stopper.
• Hvis det oppstår uønskede vibrasjoner, mater du ut ny tråd, slik at träden får riktig lengde. Dette skal stoppe vibrasjonene.
• Hvis produktet begynner å vibrere unormalt, må du stoppe produktet og ta ut batteriet.
• Overeksponering for vibrasjoner kan føre til blodkar- eller nerveskader hos personer som har dårlig blodsirkulasjon. Oppsøk lege hvis du opplever fysiske symptomer som kan relateres til overeksponering for vibrasjoner. Eksempel på slike symptomer er dovning, manglende følelse, «kiling», «stikk», smerte, manglende eller redusert styrke, forandringer i hudens farge eller overflate. Disse symptomene opptrer vanligvis i fingre, hender eller håndledd.
• Hold alltid i produktet med begge hender. Hold produktet på høyre side av kroppen.

Klingekast – årsaker og relaterte advarsler

• Sørg for at du har godt grep med begge hender på maskinen, og hold armene slik at de kan motstå klingekast. Stå på venstre side av maskinen. Klingekast kan øke faren for personskade som følge av at maskinen beveger seg uventet. Klingekast kan kontrolleres av brukeren hvis riktige forholdsregler tas.
• Hvis klingen kjører seg fast, eller hvis et kutt av en eller annen grunn avbrytes, må du slå av maskinen og holde den i ro til klingen stopper helt. Hvis klingen er fastkjørt, må du ikke prøve å fjerne maskinen fra materialet eller dra maskinen bakover mens klingen er i bevegelse, da dette kan føre til klingekast. Undersøk problemet og iverksett korrigerende tiltak for å eliminere årsaken til at klingen kjører seg fast.
• Ikke bruk sløve eller skadede klinger. Sløve eller skadede klinger øker risikoen for fastkjøring eller fastklemming, noe som kan føre til klingekast.
• Sørg alltid for god sikt til materialet som kappes. Sannsynligheten for klingekast er større på steder der det er vanskelig å se materialet som skjæres/klippes.
• Hvis noen kommer bort til deg og prøver å få kontakt med deg når du bruker maskinen, må du slå den av. Det er økt risiko for at andre kan bli skadet av klingen i bevegelse ved klingekast.

Personlig verneutstyr

ADVARSEL: Les de følgende advarselinstruksjonene før du bruker produktet.

- Benytt alltid godkjent verneutstyr när du bruker produktet. Verneutstyr kan aldri fullstendig forhindre

skade, men det reduserer skadeomfanget hvis ulykken inntreffer. Spør forhandleren din om hjelp til å velge riktig utstyr.

• Bruk vernehjelm dersom det kan være fare for fallende gjenstander.
• Bruk godkjent hørselsvern med tilstrekkelig lyddempende virkning. Langvarig eksponering for støy kan gi varige hørselsskader.
• Bruk godkjent øyevern. Ved bruk av visir skal det også brukes godkjente vernebriller. Godkjente vernebriller er slike som tilfredsstiller standard ANSI Z87.1 for USA eller EN 166 for EU-land.
• Bruk visir for å beskytte ansiktet. Et visir er ikke nok for å beskytte øynene. (Fig. 19)
• Bruk hansker när det er nødvendig, for eksempel när du fester, undersøker eller rengjør skjæreutstyret.
• Bruk sklisikre og solide støvler.
• Bruk klær av et slitesterkt materiale. Bruk alltid tykke langbukser og lange ermer. Unngå bruk av altfor vide klær som lett henger seg fast i kvister og grener. Ikke bruk smykker, kortbukser eller sandaler, og ikke gå barbent. Sett håret opp over skuldernivå.

(Fig. 20)

- Ha førstehjelpsutstyr for hånden.

(Fig. 21)

Sikkerhetsutstyr på produktet

ADVARSEL: Les de følgende advarselsinstruksjonene før du bruker produktet.

I dette avsnittet forklares produktets sikkerhetsfunksjoner, hvilken funksjon det har, og hvordan man utfører kontroll og vedlikehold for å være sikker på at det fungerer. Se bruksanvisningen under overskriften Innledning på side 328 for å finne ut hvor disse delene er plassert på produktet.

Levetiden til produktet kan forkortes og risikoen for ulykker kan øke dersom produktvedlikeholdet ikke utføres på riktig måte, og dersom service eller reparasjoner ikke er fagmessig utført. Hvis du trenger ytterligere informasjon, kan du kontakte nærmeste servicesenter.

ADVARSEL: Bruk aldri et produkt med skader på sikkerhetsutstyret. Produktets sikkerhetsutstyr skal kontrolleres og vedlikeholdes som beskrevet i dette avsnittet. Hvis produktet ikke består alle kontrollene, må serviceverksted oppsøkes for reparasjon.

OBS: All service og reparasjon av maskinen krever spesialutdanning. Dette gjelder særlig maskinens sikkerhetsutstyr.

Hvis maskinen ikke består alle kontrollene som er oppgitt nedenfor, må du oppsøke et serviceverksted. Kjøp av våre produkter garanterer at du kan få utført en fagmessig reparasjon og service. Hvis maskinen ikke er kjøpt hos en av våre servicefaghandlere, så spør dem etter nærmeste serviceverksted.

Slik kontrollerer du brukergrensesnittet

1. Trykk på og hold inne start/stopp-knappen (A).

Kraftutløsersperren er konstruert for å forhindre at maskinen aktiveres ved et uhell. Når du skyver kraftutløsersperren fremover (A) og deretter presser kraftutløsersperren mot håndtaket (B), utløses kraftutløseren (C). Når grepet rundt håndtaket slippes, tilbakestilles både kraftutløseren og kraftutløsersperren til sin opprinnelige posisjon. Denne bevegelsen styres av tre uavhengige fjærer.

(Fig. 23)

1. Kontroller at kraftutløseren er låst när kraftutløsersperren står i utgangsstillingen. (Fig. 24)
2. Trykk inn kraftutløseren, og kontroller at den går tilbake til sin opprinnelige stilling når den slippes. (Fig. 25)
3. Kontroller at kraftutløseren og kraftutløsersperren kan bevege seg fritt og at returfjæren fungerer som den skal.
4. Start produktet. Se Slik starter du produktet på side 337.
5. Gi full gass.
6. Slipp kraftutløseren, og forsikre deg om at skjæreutstyret stopper og forblir i ro.

Slik kontrollerer du beskyttelsen for skjæreutstyret

ADVARSEL: Ikke bruk skjæreutstyr uten en godkjent og korrekt festet beskyttelse. Bruk alltid anbefalt beskyttelse for skjæreutstyr for det skjæreutstyret du bruker. Se Tilbehør på side 342. Hvis feil eller defekt beskyttelse for skjæreutstyr monteres, kan dette forårsake alvorlig personskade.

Beskyttelsen for skjæreutstyret stopper gjenstander som kastes ut i retning av brukeren. Det forhindrer også skader som oppstår hvis du berører skjæreutstyret.

1. Stans produktet, og fjern batteriet.

2. Utfør en visuell sjekk etter skader, for eksempel sprekker. (Fig. 26)

3. Skift ut beskyttelsen for skjæreutstyret hvis den er skadet.

ADVARSEL: Stopp produktet, og ta ut batteriet. Bruk vernehansker, og vær forsiktig rundt de skarpe kantene på skjæreutstyret.

En läsemutter brukes til å feste visse typer skjæreutstyr. Läsemutteren er venstregjenget.

(Fig. 27)

• Ved montering trekker du til låsemutteren mot skjæreutstyrets rotasjonsretning.
• Ved demontering løsner du låsemutteren i skjæreutstyrets rotasjonsretning.
• Bruk en pipenøkkel med langt håndtak for å løsne og trekke til låsemutteren. Pilen på bildet viser området der du kan bruke pipenøkkelen.

ADVARSEL: Ta ut batteriet, og pass på at skjæreutstyret stopper helt, før du jobber med noen del av skjæreutstyret.

ADVARSEL: Bruk riktig skjæreutstyr. Bruk bare skjæreutstyr sammen med beskyttelsen vi anbefaler. Se Tilbehør på side 342. Sørg for at skjæreutstyret er riktig filt. Skjæreutstyr som ikke er riktig filt, gir økt risiko for klingekast.

ADVARSEL: En klinge som ikke har stoppet, kan forårsake skade mens den fortsetter å spinne etter at bryteren er sluppet ut. Du må sørge for å ha kontroll på produktet helt til klingen har sluttet å rotere.

(Fig. 28)

• Bruk klingene og gressknivene for å klippe grovt gress.
• Bruk trimmerhodet for å trimme gress.
• Kontroller skjæreutstyret med henblikk på skader og sprekkdannelse. Bytt ut skjæreutstyr som er skadet.

Trimmerhode

• Bruk alltid riktig trimmerhode og skjæreutstyr, og bruk alltid anbefalt trimmertråd. Se Tilbehør på side 342 og monteringsinstruksjonene bakerst i bruksanvisningen.
• Pass på at kapperen på trimmerskjermen ikke er skadet.
• Pass på at trimmertråden vikles stramt og jevnt rundt trommelen, slik at du unngår uvanlige vibrasjoner fra produktet. Forskjellige trådlengder kan føre til unødvendige vibrasjoner. Dunk lett på trimmerhodet for å få riktig lengde på tråden.

For å forlenge trådens levetid kan du legge den i vann i et par døgn før den settes inn. Dette gjør tråden mer robust.

Gressklinge

• Bruk klinger som er riktig slipt. En klinge som er filt feil eller skadd, øker risikoen for skader.
• Les instruksjonene som fulgte med klingen, for å slipe og stille den inn riktig.

Sikkerhetsinstruksjoner for montering

ADVARSEL: Les, forstå og følg disse instruksjonene nøye før du bruker produktet.

• Ta batteriet ut av produktet før du setter sammen produktet.
• Bruk godkjente vernehansker.
• En skadet eller feil beskyttelse kan forårsake skade. Ikke bruk skjæreutstyr som ikke har en godkjent beskyttelse montert.
• Medbringerhjulet og støtteflensen må monteres riktig i senterhullet til skjæreutstyret. Skjæreutstyr som er festet feil, kan forårsake skade eller død.
• Hvis det følger en sele med tilbehøret, må selen festes riktig til produktet. Selen sikrer trygg bruk og forhindrer skader på brukeren og andre personer.

Sikkerhetsinstruksjoner for vedlikehold

ADVARSEL: Les de følgende advarslene før du utfører vedlikehold på produktet.

• Fjern batteriet før du utfører vedlikehold, andre kontroller eller monterer produktet.
• Operatøren må bare utføre vedlikehold og service som refereres til i denne bruksanvisningen. Henvend deg til forhandleren for mer omfattende vedlikehold og service.
• Ikke rengjør batteriet eller batteriladeren med vann. Sterke vaskemidler kan skade plasten.
• Hvis du ikke utfører vedlikehold, minsker levetiden til produktet og risikoen for ulykker øker.

- Det kreves spesiell opplæring for alt vedlikehold og reparasjonsarbeid, spesielt for sikkerhetsutstyret på produktet. Hvis ikke alle kontrollene i denne bruksanvisningen er godkjent etter at du har gjort vedlikehold, må du ta kontakt med serviceforhandleren. Vi garanterer at fagmessig reparasjon og service er tilgjengelig for produktet.

- Bruk bare originale reservedeler.

- Bruk alltid robuste hansker når du reparerer skjæreutstyret. Bladene er svært skarpe og kan lett forårsake skader.

Montering

Slik monterer du loophåndtaket

1. Fest loophåndtaket til riggrøret mellom pilene. Ikke plasser loophåndtaket eller opphengsløkken på etiketten. (Fig. 29)
2. Flytt avstandsstykket inn i sporet til loophåndtaket.
3. Fest mutteren, knotten og skruen – ikke for stramt.
4. Juster produktet slik at det kan brukes komfortabelt.
5. Trekk til bolten.

Slik monterer du J-håndtaket

ADVARSEL: Ikke bruk sagblad sammen med J-håndtaket.

1. Fest J-håndtaket til loophåndtaket med tre skruer. Ikke trekk til skruene helt. (Fig. 30)
2. Juster produktet slik at det kan brukes komfortabelt.
3. Trekk til skruene. (Fig. 31)

Slik monterer du skjæreutstyret

Vernet består av et skjæreutstyr og et vern.

ADVARSEL: Bruk vernehansker.

ADVARSEL: Bruk alltid det vernet for skjæreutstyret som anbefales for skjæreutstyret. Se Tekniske data på side 341.

ADVARSEL: Skjæreutstyr som er festet på feil måte, kan forårsake skader eller død.

Beskyttelse for skjæreutstyr

Produktet bruker samme beskyttelse for skjæreutstyr for gressklingen og trimmerhodet.

- Beskyttelse for skjæreutstyr og gressklinge.

(Fig. 32)

- Beskyttelse for skjæreutstyr og trimmerhode.

(Fig. 33)

Montering av trimmerhodet, beskyttelsen for skjæreutstyret og gressklingen

Slik monterer du trimmerhodet

1. Sett medbringerhjulet (B) på den utgående akselen.
2. Vri den utgående akselen slik at et av hullene i medbringerhjulet står på linje med det riktige hullet i girhuset.
3. Sett låsepinnen (C) inn i hullet slik at riggrøret låses.
4. Vri trimmerhodet (H) mot urviseren for å feste det. (Fig. 34)

Slik tar du av trimmerhodet

1. Sett låsepinnen (C) inn i hullet slik at riggrøret låses.
2. Vri trimmerhodet (H) med urviseren for å fjerne det.
3. Fjern medbringerhjulet (B) fra den utgående akselen. (Fig. 34)

Slik monterer du beskyttelsen for skjæreutstyret

1. Fest beskyttelsen for skjæreutstyret (A) til kroken på plateholderen (B). (Fig. 35)
2. Monter beskyttelsen for skjæreutstyret på riggrøret, og stram til med bolten (C).

Slik fjerner du beskyttelsen for skjæreutstyret

- Løsne bolten (C), og fjern beskyttelsen for skjæreutstyret (A) fra riggrøret. (Fig. 36)

1. Legg produktet på en flat overflate for å forsikre deg om at klingen monteres riktig.
2. Vri den utgående akselen slik at et av hullene i medbringerhjulet (B) står på linje med det riktige hullet i girhuset.
3. Sett låsepinnen (C) inn i hullet slik at riggrøret låses.
4. Plasser gressklingen (D), støttekoppen (E) og støtteflensen (F) på den utgående akselen. (Fig. 37)
5. Kontroller at medbringerhjulet og støtteflensen monteres riktig i gressklingens senterhull. (Fig. 28)

6. Sett i mutteren (G).

7. Stram til mutteren med pipenøkkelen. Hold skaftet på pipenøkkelen nær klingebeskyttelsen. Stram til i motsatt retning av hvordan skjæreutstyret roterer. Stram til med et dreiemoment på 35–50 Nm. (Fig. 38)

1. Legg produktet på en flat overflate for å forsikre deg om at klingen fjernes riktig.
2. Sett låsepinnen (C) inn i hullet i riggrøret, slik at riggrøret låses.

3. Ta av mutteren (G).

4. Fjern støtteflensen (F), støttekoppen (E) og gressklingen (D) fra den utgående akselen. (Fig. 37)

Slik monterer du opphengspunktet

1. Monter opphengspunktet mellom pilene på det bakre håndtaket og loophåndtaket. (Fig. 39)

Merk: Ikke plasser opphengspunktet eller loophåndtaket på etiketten.

1. Juster opphengspunktet for å balansere produktet og gjøre det enkelt å bruke.

Drift

Innledning

ADVARSEL: Les og forstå kapittelet om sikkerhet før du bruker produktet.

OBS: Hvis det er vanskelig å få batteriet inn batteriholderen, er dette fordi du prøver å sette det inn på feil måte. Dette kan skade produktet.

1. Sørg for at batteriet settes inn på riktig måte.

Før du bruker produktet

• Undersøk arbeidsområdet for å forsikre deg om at du er klar over hvordan terrenget og hellingen er. Undersøk også om det finnes noen hindringer som steiner, grener eller grøfter i veien.
• Utfør en inspeksjon av produktet.
• Utfør sikkerhetskontrollene, vedlikeholdet og servicen som er angitt i denne bruksanvisningen.
• Kontroller at alle deksler, beskyttelser, håndtak og skjæreutstyr er riktig festet og ikke er skadet.
• Kontroller at det ikke er sprekker i bunnen av gressklingetennene eller på klingens sentrumshull. Bytt ut kniven hvis den er skadet.

(Fig. 41)

- Undersøk støtteflensen for sprekker. Bytt støtteflensen hvis den er skadet.

(Fig. 42)

- Kontroller at låsemutteren ikke kan fjernes for hånd. Låsemutteren skal ha et låsemoment på minst 1,5 Nm. Kontroller at tiltrekkingsmomentet er på mellom 35 og 50 Nm.

(Fig. 43)

- Undersøk beskyttelsen for skjæreutstyret for skader og sprekker. Bytt ut beskyttelsen for skjæreutstyret hvis den har blitt utsatt for slag eller støt, eller hvis den har sprekker.

(Fig. 44)

- Undersøk trimmerhodet for skader og sprekker. Bytt ut trimmerhodet hvis det har blitt utsatt for slag eller støt, eller hvis det har sprekker.

Arbeidsposisjon

• Hold i produktet med begge hender.
• Hold produktet på høyre side av kroppen.
• Ha skjæreutstyret under midjehøyde.
• Fest alltid produktet til selen.
• Hold kroppsdeler unna varme overflater.
• Hold kroppsdeler unna skjæreutstyret.

Slik justerer du selen

1. Ta på deg selen.
2. Fest selen til opphengspunktet.
3. Juster selens lengde slik at opphengspunktet er på høyde med din høyre hofte.

2 hvis bruken ikke krever fullt turtall / full effekt. Hvis driftsforholdene krever fullt turtall / full effekt, bruker du nivå 3. Ikke bruk et høyere nivå enn nødvendig for driften.

1. Trykk på modusknappen for å stille inn en grense for maksimalt turtall. Den hvite LED-lampen tennes for å vise at funksjonen er slått på. (Fig. 46)
2. Trykk på modusknappen én gang til for å velge neste turtallsnivå.

Funksjon for automatisk avslåing

Produktet er utstyrt med en avslåingsfunksjon som deaktiverer det hvis det ikke brukes.

Klingekast

Et klingekast oppstår når produktet flyttes raskt til siden og med makt. Et klingekast oppstår når gressklingen treffer eller støter på noe som ikke kan klippes. Et klingekast kan slynge produktet eller brukeren i alle retninger. Det kan oppstå skade på brukeren og andre personer i nærheten.

Faren øker i områder der det ikke er lett å se materialet som skal klippes.

Ikke klipp med området på klingen som vises i grått på tegningen. Hastigheten og bevegelsen på klingen kan forårsake klingekast. Faren øker med tykkelsen på grenen som kuttes.

(Fig. 47)

Fjerne gress med en gressklinge

1. Gressklinger og gresskniver må ikke brukes på treaktige stammer.
2. Til alle typer av høyt eller kraftig gress brukes gressklinge.
3. Gresset meies ned med pendlende bevegelser til sidene, der bevegelse fra høyre til venstre er ryddemomentet og bevegelse fra venstre til høyre er returbevegelsen. La klingen arbeide med venstre side (mellom klokken 8 og 12).
4. Hvis klingen vippes noe mot venstre ved gressrydding, samles gresset i en streng som gjør oppsamlingen lettere f.eks. ved raking.
5. Forsøk å arbeide rytmisk. Stå støtt med føttene fra hverandre. Flytt deg forover etter returbevegelsen og still deg støtt igjen.

6. La støttekoppen ligge lett an mot bakken. Den skal beskytte klingen mot å gå i bakken.

7. Reduser faren for at materiale setter seg fast rundt klingen, ved å alltid arbeide med fullt turtall og unngå det nyklipte materialet under returbevegelsen.

8. Stans motoren, løsne selen og plasser maskinen på bakken før du samler sammen materialet som er klipt.

Gresstrimming med trimmerhode

Slik trimmer du gress

1. Hold trimmerhodet like over bakken, og vipp det lett. (Fig. 48) Ikke skyv gresstrimmertråden inn i gresset.
2. Bruk 80 % turtall när du klipper gress i nærheten av objekter. (Fig. 49)

Slik klipper du gress

1. Kontroller at gresstrimmerträden er parallell med bakken när du klipper. (Fig. 50)
2. Ikke dytt trimmerhodet ned i bakken. Bakken og produktet kan bli skadet.
3. Ikke la trimmerhodet berøre bakken kontinuerlig; dette kan føre til skade på trimmerhodet.
4. Bruk fullt turtall när du beveger produktet fra side til side for å klippe gress. (Fig. 51) Kontroller at gresstrimmertråden er parallell med bakken.

Slik samler du opp gresset

Luftstrømmen fra den roterende trimmertråden kan brukes til å fjerne gress fra et bestemt område.

1. Hold trimmerhodet og tråden parallelt med og over bakken.
2. Gi full gass.
3. Beveg trimmerhodet fra side til side, og samle opp gresset.

ADVARSEL: Rengjør trimmerhodets deksel hver gang du monterer en ny trimmertråd for å forhindre ubalanse og vibrasjon i håndtakene. Utfør også en kontroll av de andre delene på trimmerhodet, og rengjør det om nødvendig.

1. Slipp kraftutløseren eller kraftutløsersperren.
2. Trykk på stoppknappen. (Fig. 45)
3. Trykk på utløserknappene på batteriet, og trekk ut batteriet. (Fig. 52)

Vedlikehold

Innledning

ADVARSEL: Før du utfører vedlikeholdsarbeid, må du lese og forstå kapittelet om sikkerhet.

Vedlikeholdsskjema

ADVARSEL: Fjern batteriet før du utfører vedlikehold.

Under følger en liste over vedlikeholdstrinnene som må utføres på produktet.

Vedlikehold Daglig Ukentlig Månedlig
Rengjør de utvendige delene av produktet med en tørr klut. Du må ikke bruke vann.	X
Kontroller at start/stopp-knappen fungerer som den skal, og at den ikke er skadet.	X
Kontroller at kraftutløseren og kraftutløsersperren fungerer riktig med hensyn til sikkerhet.	X
Pass på at alle kontrollene fungerer og ikke er skadet. X
Hold håndtakene tørre, rene og frie for olje og fett. X
Kontroller at skjæreutstyret ikke er skadet. Skift ut skjæreutstyret hvis det er skadet.	X
Kontroller at skjæreutstyrbeskyttelsen eller kniven ikke er skadet. Skift ut skjæreutstyrbeskyttelsen eller kniven hvis den er skadet.	X
Kontroller at skruer og mutre sitter stramt. X
Kontroller at utløserknappene på batteriet fungerer og låser batteriet i produktet. X
Kontroller at batteriet ikke er skadet. X
Kontroller at batteriet er ladet. X
Kontroller at batteriladeren ikke er skadet, og at den fungerer som den skal. X
Kontroller at opphengsløkken ikke er skadet. X
Kontroller at låsemutteren for skjæreutstyret er trukket til ordentlig. X
Kontroller at transportdekselet for klingen ikke er skadet, og at transportdekselet kan festes riktig.	X
Undersøk alle kabler, koblinger og forbindelser. Pass på at de er rene og ikke er skadet.		X
Sørg for at vinkelgiret er korrekt fylt med fett. Se Tekniske data på side 341. Hvis ikke, bruker du Husqvarna-fett til vinkelgir.		X
Kontroller at luftinntaket til motoren ikke er blokkert. Rengjør luftinntaket med trykkluft.		X
Kontroller forbindelsene mellom batteriet og produktet. Kontroller forbindelsen mellom batteriet og batteriladeren.			X

Slik rengjør du produktet, batteriet og batteriladeren

1. Rengjør produktet med en tørr klut etter bruk.
2. Rengjør batteriet og batteriladeren med en tørr klut. Hold batterisporene rene.
3. Kontroller at terminalene på batteriet og batteriladeren er rene før batteriet settes i batteriladeren eller produktet.

Slik filer du gresskniven og gressklingen

ADVARSEL: Stans produktet og fjern batteriet. Bruk vernehansker.

• Les instruksjonene som fulgte med skjæreutstyret for å slipe gresskniven eller gressklingen på riktig måte.
• Fil alle kantene like mye for å beholde balansen.
• Bruk en enkelgradet flatfil. (Fig. 53)

ADVARSEL: Kast alltid en klinge som har blitt skadet. Ikke forsøk å rette opp en bøyd klinge og bruke den på nytt.

Slik smører du vinkelgiret

1. Fjern klippeutstyret.
2. Plasser produktet med smørepluggen i høyeste posisjon.
3. Ta ut smørepluggen. (Fig. 54)
4. Se inn i hullet til smørepluggen, og drei drivakselen. Fettnivået (A) må være i vater med toppen av girtennene (B). (Fig. 55)
5. Hvis smørenivået er for lavt, fyller du vinkelgiret med Husqvarna-fett til vinkelgir. Fyll sakte og drei drivakselen mens du påfører fettet til vinkelgir, og stopp på riktig nivå (B).

OBS: Feil mengde fett kan føre til skade på vinkelgiret.

1. Monter smørepluggene.

Feilsøking

Brukergrensesnitt

Problem Mulige feil Mulig handling
Batterilampen blinker oransje. Lav	batterispenning. Lad batteriet.
LED-feillampen blinker rødt Overbelastning. Skjæreutstyret har satt seg fast. Stopp produktet. Fjern batteriet. Fjern uønsket materiale fra skjæreutstyret.
			Temperaturavvik. La produktet avkjøles.
			Kraftutløseren og aktiverings-knappen trykkes samtidig.	Slipp kraftutløseren, så er produktet aktivt.
Produktet starter ikke Smuss på batterikontaktene Rengjør batterikontaktene med trykkluft eller en myk børste.
LED-feillampen lyser rødt. Produktet trenger service. Kontakt serviceverkstedet ditt.

Transport, oppbevaring og avhending

Transport og oppbevaring

- De medfølgende litiumionbatteriene samsvarer med kravene i loven om farlige varer.

- Følg de spesifikke kravene på emballasje og etiketter for kommersiell transport, inkludert av tredjeparter og fraktleverandører.

• Snakk med en person med spesiell opplæring i farlige materialer før du sender produktet. Følg alle gjeldende nasjonale forskrifter.
• Bruk tape på åpne kontakter när du plasserer batteriet i en pakke. Pakk batteriet stramt for å hindre bevegelse.
• Fjern batteriet ved lagring og transport.
• Oppbevar batteriet og batteriladeren på et sted som er tørt og fri for fukt og frost.
• Batteriet må ikke oppbevares på steder der det kan forekomme statisk elektrisitet. Ikke oppbevar batteriet i en metallkasse.
• Oppbevar batteriet i temperaturer mellom 5 °C (41 °F) og 25 °C (77 °F) og unna direkte sollys.
• Oppbevar batteriladeren i temperaturer mellom 5 °C (41 °F) og 45 °C (113 °F) og unna direkte sollys.
• Bruk batteriladeren bare i temperaturer mellom 5 °C (41 °F) og 40 °C (104 °F).
• Lad opp batteriet til 30–50 % før du setter det til oppbevaring i lange perioder.
• Oppbevar batteriladeren på et sted som er lukket og tørt.
• Hold batteriet og batteriladeren separert under oppbevaring. Ikke la barn eller andre uautoriserte

personer røre utstyret. Oppbevar utstyret i et område som kan läses.

• Rengjør produktet og utfør en fullstendig service før du setter det til oppbevaring i lang tid.
• Bruk transportbeskyttelsen på produktet for å unngå personskader eller skade på produktet under transport og oppbevaring.
• Fest produktet på en sikker måte under transport.

Kassering av batteri, batterilader og produktet

Symbolene på produktet eller produktemballasjen angir at dette produktet ikke skal håndteres som restavfall. Resirkuler det på et gjenvinningsanlegg for elektrisk og elektronisk utstyr. Dette bidrar til å forhindre miljøskader og personskader.

Ta kontakt med lokale myndigheter, det lokale renovasjonsvesenet eller forhandleren hvis du ønsker mer informasjon om hvordan produktet ditt skal gjenvinnes.

Tekniske data

Tekniske data

	325iRJ
Motor
Motortype BLDC (børsteløs) 36 V
Turtall på utgående aksel, o/min 5800
Klippebredde, mm 420
Vekt
Vekt uten batteri, sele og skjæreutstyr, kg 3,1
Støyutslipp 55
Lydeffektnivå, målt dB (A) 93
Lydeffektnivå, garantert L_WA dB (A) 96
Lydnivåer 56
Ekvivalent lydtrykknivå ved brukerens øre, målt etter ISO 22868, dB (A):
Utstyrt med trimmerhode (originalt) 84
Vibrasjonsnivåer ^57
Vibrasjonsnivåer i håndtak, målt i henhold til ISO 22867, m/sek ^2
Utstyrt med trimmerhode (originalt), foran/bak, m/s ^2	2,1 / 2,0
Utstyrt med gressklinge, foran/bak, m/s ^2	3,0/2,5

Godkjente batterier

Batteri BLi 200
Type Litium-ion
Batterikapasitet, Ah 5,2
Nominell spenning, V 36
Vekt, kg (lb) 1,3 (2,9)

Godkjente batteriladere

Batterilader	QC330
Inngangsspenning, V 100–240
Frekvens, Hz 50–60
Effekt, W 330

Tilbehør

Tilbehør

Godkjent tilbehør	Tilbehørstype Beskyttelse for skjæreutstyr, art.nr.
Sentrumshull i klinger/kniver ∅ 25,4 mm
Gjenge på utgangsaksel M10
Gressklinge/gresskniv	Multi 255-3 (∅ 255, 3-tannet) 536 17 43-01
	Grass 255-4 (∅ 255 4-tannet) 536 17 43-01
Godkjent tilbehør Tilbehørstype Beskyttelse for skjæreutstyr, art.nr.
Trimmerhode	T35, T35x (∅ 2,0–2,4 mm Whisper Twist-trimmertråd)
Støttekopp Fast

Samsvarserklæring

EU-samsvarserklæring

Vi, Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: [phone], erklærer på eget ansvar at produktet:

Beskrivelse Batteridrevet buskrydder/gresstrimmer
Merke Husqvarna
Type/modell 325iRJ
ID Serienumre datert 2023 og senere

Direktiv/regulering Beskrivelse

2006/42/EC «angående maskiner»

2014/30/EMC «angående elektromagnetisk kompatibilitet»

2011/65/EU «angående restriksjoner for farlige stoffer»

2000/14/EF «angående utendørsstøy»

og at følgende standarder eller tekniske spesifikasjoner er anvendt: EN 62841-1:2015/AC:2015, EN 62841-4-4 (IEC 62841-4-4:2020), EN 61000-6-1:2007 (Immunity), EN 61000-6-3:2007/A1:2011/AC:2012 (Emission).

RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden har utført frivillig typeprøving i samsvar med vedlegg IX i 2006/42/EF. Sertifikatnr.: SEC/23/2580.

Notified body: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden har også bekreftet samsvar med vedlegg VI i rådsdirektiv 2000/14/EF.

For informasjon som gjelder støyutslipp, kan du se Tekniske data på side 341.

Huskvarna, 2022-12-01

Ansvarlig for teknisk dokumentasjon

SPIS TREŚCI

Originale instruksjoner
