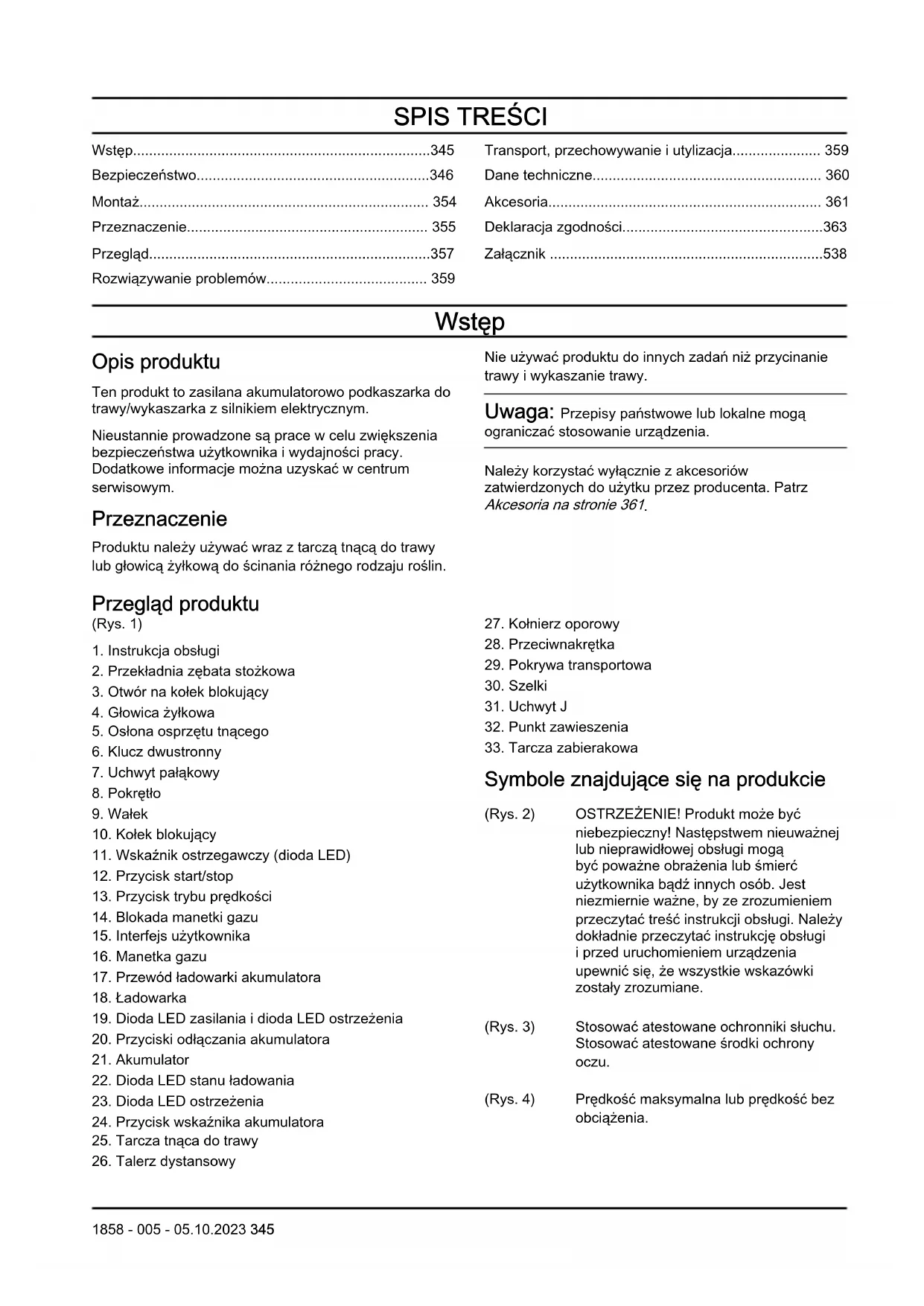

INSTRUKCJA OBSŁUGI 325iRJ HUSQVARNA

• Wstęp p. 345
• Bezpieczeństwo p. 346
• Montaż p. 354
• Przeznaczenie p. 355
• Przegląd p. 357
• Rozwiązywanie problemów p. 359
• Transport, przechowywanie i utylizacja p. 359
• Dane techniczne p. 360
• Akcesoria p. 361
• Deklaracja zgodności p. 363
• Załącznik Wstęp Opis produktu Ten produkt to zasilana akumulatorowo podkaszarka do trawy/wykaszarka z silnikiem elektrycznym. Nieustannie prowadzone są prace w celu zwiększenia bezpieczeństwa użytkownika i wydajności pracy. Dodatkowe informacje można uzyskać w centrum serwisowym. Przeznaczenie Produktu należy używać wraz z tarczą tnącą do trawy lub głowicą żyłkową do ścinania różnego rodzaju roślin. Nie używać produktu do innych zadań niż przycinanie trawy i wykaszanie trawy. Uwaga: Przepisy państwowe lub lokalne mogą ograniczać stosowanie urządzenia. Należy korzystać wyłącznie z akcesoriów zatwierdzonych do użytku przez producenta. Patrz Akcesoria na stronie 361 p. 538

Przegląd produktu (Rys. 1)

1. Instrukcja obsługi

2. Przekładnia zębata stożkowa

3. Otwór na kołek blokujący

5. Osłona osprzętu tnącego

11. Wskaźnik ostrzegawczy (dioda LED)

12. Przycisk start/stop

13. Przycisk trybu prędkości

14. Blokada manetki gazu

15. Interfejs użytkownika

17. Przewód ładowarki akumulatora

19. Dioda LED zasilania i dioda LED ostrzeżenia

20. Przyciski odłączania akumulatora

22. Dioda LED stanu ładowania

23. Dioda LED ostrzeżenia

24. Przycisk wskaźnika akumulatora

25. Tarcza tnąca do trawy

26. Talerz dystansowy

27. Kołnierz oporowy

29. Pokrywa transportowa

32. Punkt zawieszenia

33. Tarcza zabierakowa

Symbole znajdujące się na produkcie (Rys. 2) OSTRZEŻENIE! Produkt może być niebezpieczny! Następstwem nieuważnej lub nieprawidłowej obsługi mogą być poważne obrażenia lub śmierć użytkownika bądź innych osób. Jest niezmiernie ważne, by ze zrozumieniem przeczytać treść instrukcji obsługi. Należy dokładnie przeczytać instrukcję obsługi i przed uruchomieniem urządzenia upewnić się, że wszystkie wskazówki zostały zrozumiane. (Rys. 3) Stosować atestowane ochronniki słuchu. Stosować atestowane środki ochrony oczu. (Rys. 4) Prędkość maksymalna lub prędkość bez obciążenia. 1858 - 005 - 05.10.2023 345XXXX/min lub min

Obroty lub ruchy posuwisto-zwrotne na minutę. (Rys. 5) Napięcie znamionowe, V (Rys. 6) Prąd stały. (Rys. 7) Produkt jest zgodny z odpowiednimi dyrektywami WE. (Rys. 8) Ten produkt jest zgodny z przepisami obowiązującymi w Wielkiej Brytanii. (Rys. 9) Nosić rękawice ochronne. (Rys. 10) Stosować mocne, przeciwpoślizgowego obuwie ochronne. (Rys. 11) Uważać na odbicie tarczy. (Rys. 12) Symbole znajdujące się na produkcie oraz na opakowaniu informują o tym, że nie wolno traktować go jako zwykły odpad domowy. Niniejszy produkt należy oddać do utylizacji w odpowiednim zakładzie utylizacji odpadów. (Rys. 13) Osprzęt jest w stanie odrzucać z dużą siłą przedmioty, które mogą odbić się z powrotem. Jeżeli nie jest stosowane zalecane wyposażenie ochronne, może to doprowadzić do poważnych urazów oczu. (Rys. 14) Przed przystąpieniem do konserwacji odłączyć akumulator. (Rys. 15) Produkt jest zabezpieczony przed rozbryzgami wody. (Rys. 16) Trzymać wszystkie części ciała z dala od powierzchni gorących. (Rys. 17) Etykieta emisji hałasu do środowiska zgodnie z dyrektywami oraz przepisami UE i Wielkiej Brytanii, a także przepisami Nowej Południowej Walii „Protection of the Environment Operations (Noise Control) Regulation 2017”. Gwarantowany poziom mocy akustycznej urządzenia jest określony w Dane techniczne na stronie

yyyywwxxxx Tabliczka znamionowa za- wiera numer seryjny. yyyy to rok produkcji, ww oz- nacza tydzień produkcji, a xxxx — numer seryjny. (Rys. 18) Użytkownik jest zobowiąza- ny dopilnować, aby żadne osoby postronne ani zwie- rzęta nie znajdowały się w odległości mniejszej niż 15 m. Wymóg 15-metro- wej bezpiecznej odległoś- ci ma również zastosowa- nie w przypadku, gdy kilku operatorów pracuje w tym samym miejscu Uwaga: Pozostałe symbole/naklejki samoprzylepne umieszczone na produkcie dotyczą wymogów związanych z certyfikatami w innych obszarach komercyjnych. Uszkodzenie produktu Nie odpowiadamy za uszkodzenia naszego produktu, w przypadku gdy:

• produkt jest nieprawidłowo naprawiany.

• produkt jest naprawiany przy użyciu części niepochodzących od producenta lub niezatwierdzonych przez producenta.

• produkt jest wyposażony w akcesoria niepochodzące od producenta lub niezatwierdzone przez producenta.

• produkt nie jest naprawiany w autoryzowanym centrum serwisowym lub przez autoryzowaną placówkę. Bezpieczeństwo Definicje dotyczące bezpieczeństwa Ostrzeżenia, uwagi i informacje są używane do zwrócenia uwagi na szczególnie ważne sekcje instrukcji obsługi. OSTRZEŻENIE: Jest używane, gdy istnieje ryzyko poważnych obrażeń, śmierci operatora lub uszkodzenia otoczenia w wyniku nieprzestrzegania instrukcji obsługi. UWAGA: Jest używane, gdy istnieje ryzyko uszkodzenia materiałów lub urządzenia w wyniku nieprzestrzegania instrukcji obsługi. 346 1858 - 005 - 05.10.2023Uwaga: Stosuje się, aby przekazać więcej informacji, które są przydatne w danej sytuacji. Ostrzeżenia dotyczące bezpieczeństwa dla narzędzi elektrycznych OSTRZEŻENIE: Zapoznać się ze wszystkimi ostrzeżeniami dotyczącymi bezpieczeństwa, zasadami, ilustracjami i specyfikacjami dołączonymi do tego narzędzia. Niezastosowanie się do wszystkich poniższych instrukcji może spowodować porażenie prądem, pożar lub poważne obrażenia.

• Zachowaj wszystkie ostrzeżenia i instrukcje do korzystania z nich w przyszłości. Termin „narzędzie elektryczne” używany w ostrzeżeniach dotyczy narzędzia zasilanego prądem z sieci elektrycznej (przewodowego) lub narzędzia zasilanego z akumulatora (bezprzewodowego). Bezpieczeństwo miejsca pracy

• Miejsce pracy powinno być czyste i dobrze oświetlone. Obszary zaciemnione i takie, w których panuje nieład, mogą powodować wypadki.

• Nie należy używać narzędzi elektrycznych w atmosferze wybuchowej, takiej jak w przypadku obecności cieczy palnych, gazów lub pyłów. Narzędzia zasilane tworzą iskry, które mogą zapalić pył lub opary.

• Podczas pracy z użyciem narzędzia elektrycznego należy trzymać dzieci i osoby przechodzące z daleka. W wyniku utraty uwagi możesz stracić kontrolę nad urządzeniem. Zasady bezpieczeństwa – elektryczność

• Wtyczki narzędzi elektrycznych muszą odpowiadać gniazdom. Zabrania się dokonywania przeróbek wtyczki. Nie należy stosować adapterów w przypadku uziemionych narzędzi elektrycznych. Nieprzerobione wtyczki i dopasowane gniazdka pozwalają zredukować ryzyko porażenia prądem.

• Należy unikać kontaktu ciała z powierzchniami uziemionymi, takimi jak rury, grzejniki, kuchenki i lodówki. Uziemienie ciała powoduje zwiększenie ryzyka porażenia prądem.

• Nie należy wystawiać narzędzi elektrycznych na działanie deszczu lub wilgoci. Woda, która przedostanie się do narzędzia elektrycznego, zwiększa ryzyko porażenia elektrycznego.

• Nie niszczyć przewodu. Nigdy nie korzystać z przewodu do przenoszenia, ciągnięcia lub odłączania narzędzia elektrycznego. Przewód należy utrzymywać z dala od źródeł ciepła, olejów, ostrych krawędzi lub ruchomych części. Uszkodzone lub splątane kable zwiększają zagrożenie porażenia prądem.

Używając narzędzia elektrycznego na zewnątrz budynków, należy korzystać z odpowiedniego przedłużacza. Stosowanie przewodu przeznaczonego do użytku na zewnątrz budynków pozwala ograniczyć ryzyko porażenia prądem.

• Jeśli nieuniknione jest użycie narzędzia w warunkach dużej wilgotności, należy zastosować zasilanie chronione wyłącznikiem różnicowo- prądowym (RCD). Korzystanie z wyłącznika różnicowo-prądowego (RCD) zmniejsza ryzyko porażenia prądem. Bezpieczeństwo osób

• Używając narzędzi elektrycznych, należy zachować skupienie, obserwować wykonywane czynności i kierować się zdrowym rozsądkiem. Nie należy używać narzędzi elektrycznych, kiedy użytkownik jest zmęczony lub pod wpływem działania narkotyków, alkoholu lub leków. Chwila nieuwagi podczas obsługi narzędzia elektrycznego może doprowadzić do poważnych obrażeń.

• Stosować środki ochrony osobistej. Należy zawsze stosować środki ochrony wzroku Sprzęt ochronny, taki jak maski, antypoślizgowe buty robocze, kask lub środki ochrony słuchu stosowane w odpowiednich warunkach pozwalają obniżyć ryzyko odniesienia obrażeń.

• Należy zapobiec niezamierzonemu rozruchowi. Przed podłączeniem do źródła zasilania i/lub akumulatora, podniesieniem lub przenoszeniem narzędzia należy upewnić się, że przełącznik znajduje się w położeniu wyłączenia. Przenoszenie narzędzia zasilanego z palcem na przełączniku lub wystawianie włączonego narzędzia na działanie energii elektrycznej może prowadzić do wypadków.

• Przed włączeniem narzędzia elektrycznego należy usunąć wszelkie klucze. Klucz pozostawiony przy części wirującej narzędzia może spowodować obrażenia ciała.

• Nie należy przeceniać swoich możliwości Stać na stabilnym podłożu i zachować równowagę. Pozwoli to zachować lepszą kontrolę nad narzędziem elektrycznym w nieoczekiwanych sytuacjach.

• Należy odpowiednio się ubierać. Nie należy zakładać luźnych ubrań i nosić biżuterii. Włosy oraz ubranie należy trzymać z dala od elementów ruchomych. Luźna odzież, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części.

• Jeśli dołączone jest wyposażenie służące do podłączenia urządzeń odprowadzających i gromadzących pył, należy zadbać o jego podłączenie i właściwie używanie. Stosowanie urządzeń odprowadzających pył może ograniczyć zagrożenia związane z obecnością pyłu.

• Częste używanie urządzeń nie zwalnia operatora z obowiązku zachowania czujności i przestrzegania zasad bezpieczeństwa podczas korzystania z produktu. Nierozważne działanie może 1858 - 005 - 05.10.2023 347doprowadzić do poważnych obrażeń w ułamku sekundy. Użytkowanie i konserwacja narzędzia elektrycznego

• Nie należy wysilać nadmiernie narzędzia. Używać narzędzia elektrycznego dopasowanego do zastosowania. Właściwe narzędzie zasilane pozwoli lepiej i bezpieczniej wykonać pracę, do której zostało przeznaczone.

• Nie należy używać narzędzia elektrycznego, jeśli przełącznik nie może go włączyć lub wyłączyć. Jeśli narzędzie zasilane nie może być kontrolowane za pomocą wyłącznika, jest ono niebezpieczne i musi być oddane do naprawy.

• Przed dokonaniem jakichkolwiek regulacji, zmianą akcesoriów lub odłożeniem do przechowywania odłączyć wtyczkę od źródła zasilania i/lub wyjąć akumulator z narzędzia, jeśli jest taka możliwość. Takie działanie zapobiegawcze redukuje ryzyko przypadkowego uruchomienia narzędzia.

• Należy przechowywać nieużywane narzędzia elektryczne poza zasięgiem dzieci i nie pozwalać osobom nie zaznajomionym z narzędziami elektrycznymi lub niniejszymi instrukcjami ich obsługiwać. Narzędzia zasilane są niebezpieczne w rękach nieprzeszkolonych użytkowników.

• Konserwacja narzędzi elektrycznych i akcesoriów Należy sprawdzić ustawienie w osi elementów mocujących lub ruchomych, uszkodzenia części i inne warunki, które mogą mieć wpływ na działanie narzędzia elektrycznego. W przypadku uszkodzenia narzędzie zasilane należy naprawić przed użyciem. Wiele wypadków spowodowanych jest przez niewłaściwą konserwację narzędzi elektrycznych.

• Narzędzia tnące należy utrzymywać w stanie naostrzonym i czystym. Właściwie konserwowane narzędzia tnące, z ostrymi krawędziami tnącymi dają mniejsze prawdopodobieństwo zacinania i łatwiej je kontrolować.

• Narzędzia elektryczne, oprzyrządowanie i końcówki powinny być używane zgodnie z niniejszymi instrukcjami, biorąc pod uwagę warunki robocze oraz zadanie, jakie należy wykonać. Korzystanie z narzędzia zasilanego do zadań innych, niż te, do których jest przeznaczone, może być niebezpieczne.

• Utrzymywać uchwyty i powierzchnie do chwytania w stanie suchym, czystym oraz wolnym od smaru i oleju. Śliskie uchwyty i powierzchnie do chwytania nie pozwalają na bezpieczną obsługę i kontrolę narzędzia w nieoczekiwanych sytuacjach. Użytkowanie i konserwacja narzędzia elektrycznego zasilanego akumulatorem

• Ładować jedynie za pomocą ładowarki wskazanej przez producenta. Ładowarka przeznaczona do jednego rodzaju akumulatora może grozić pożarem w przypadku wykorzystania jej do ładowania innego rodzaju akumulatora.

Narzędzi elektrycznych należy używać wyłącznie w połączeniu z określonym rodzajem akumulatorów. Użycie akumulatorów innego rodzaju może stworzyć zagrożenie obrażeniami ciała i pożarem.

• Kiedy akumulator nie jest używany, należy przechowywać go z dala od innych metalowych przedmiotów, takich jak spinacze do papieru, monety, klucze, gwoździe i śruby oraz innych niewielkich metalowych przedmiotów, które mogłyby połączyć dwa zaciski akumulatora. Spięcie zacisków akumulatora może spowodować oparzenia lub pożar.

• W niewłaściwych warunkach z akumulatora może wypłynąć płyn. Należy unikać kontaktu z tym płynem. Jeżeli dojdzie do kontaktu, przemyć wodą. Jeśli dojdzie do kontaktu płynu z oczami, należy dodatkowo skorzystać z pomocy medycznej. Płyn wydostający się z akumulatora może wywołać podrażnienia lub oparzenia.

• Nie używać akumulatora ani narzędzia, jeśli są one uszkodzone lub zostały zmodyfikowane. Uszkodzone lub zmodyfikowane akumulatory mogą charakteryzować się nieprzewidywalnymi właściwościami skutkującymi pożarem, eksplozją lub ryzykiem doznania obrażeń przez użytkownika.

• Nie wystawiać akumulatora ani narzędzia na działanie ognia bądź nadmiernej temperatury. Narażenie na pożar lub temperaturę przekraczającą 130°C (266 °F) może spowodować wybuch.

• Postępować zgodnie ze wszystkimi instrukcjami dotyczącymi ładowania i nie ładować akumulatora ani narzędzia w temperaturach wykraczających poza zakres określony w instrukcji. Nieprawidłowe ładowanie lub ładowanie w temperaturach wykraczających poza dopuszczalny zakres może uszkodzić akumulator i zwiększyć ryzyko pożaru. Serwis

• Narzędzie zasilane należy przekazać do wykwalifikowanego personelu serwisowego w celu naprawy z użyciem identycznych części zamiennych. Zapewni to bezpieczną pracę narzędzia elektrycznego.

• Pod żadnym pozorem nie należy serwisować uszkodzonych akumulatorów. Serwisowanie akumulatorów powinno być wykonywane wyłącznie przez producenta lub autoryzowany serwis. Ostrzeżenia dotyczące bezpieczeństwa dla podkaszarki, wykaszarki i wycinarki

• Nie używać maszyny przy złych warunkach pogodowych, szczególnie jeśli istnieje ryzyko wystąpienia burzy. Zmniejsza to ryzyko porażenia piorunem.

• Dokładnie sprawdzić obszar, w którym ma być używana maszyna, pod kątem występowania dzikich zwierząt. Podczas pracy maszyny może dojść do obrażeń ciała u dzikich zwierząt.

• Należy dokładnie sprawdzić miejsce, w którym będzie używana maszyna, i usunąć wszelkie

1858 - 005 - 05.10.2023kamienie, patyki, druty, kości i inne przedmioty. Wyrzucane przedmioty mogą spowodować obrażenia.

• Przed użyciem maszyny należy zawsze wzrokowo sprawdzić, czy tarcza tnąca lub nóż oraz zespół tnący lub zespół noża nie są uszkodzone. Uszkodzone części zwiększają ryzyko odniesienia obrażeń.

• Należy przestrzegać instrukcji dotyczących wymiany akcesoriów. Nieprawidłowo dokręcone nakrętki lub śruby mocujące nóż mogą spowodować jego uszkodzenie lub odłączenie.

• Znamionowa prędkość obrotowa tarczy tnącej musi być równa przynajmniej maksymalnej prędkości obrotowej maszyny. Tarcze tnące działające z większą prędkością niż znamionowa prędkość obrotowa mogą ulec uszkodzeniu i pęknięciu na kawałki.

• Stosować środki ochrony oczu, uszu, głowy i dłoni. Odpowiednie środki ochrony osobistej zmniejszą ryzyko obrażeń od latających odłamków lub na skutek przypadkowego kontaktu z żyłką tnącą lub nożem.

• Podczas obsługi maszyny należy zawsze nosić ochronne obuwie przeciwpoślizgowe. Nie obsługiwać maszyny boso lub w sandałach. Zmniejsza to ryzyko odniesienia obrażeń stóp w wyniku kontaktu z ruchomą tarczą tnącą, żyłką lub nożem.

• Podczas obsługi maszyny należy zawsze nosić długie spodnie. Odsłonięta skóra jest bardziej narażona na obrażenia powodowane przez wyrzucane przedmioty.

• Podczas obsługi maszyny nie wolno dopuszczać do obecności w pobliżu osób postronnych. Odrzucony podczas przycinania materiał może doprowadzić do ciężkich obrażeń.

• Maszynę należy zawsze obsługiwać dwiema rękami. Trzymanie maszyny obydwiema rękami pozwoli uniknąć utraty kontroli.

• Maszynę należy trzymać wyłącznie za uchwyty o izolowanej powierzchni, ponieważ żyłka tnąca lub nóż mogą podczas pracy naruszyć ukryte przewody. Jeśli żyłka tnąca lub noże zetkną się z przewodem pod napięciem, mogą wywołać przepływ prądu przez nieosłonięte metalowe części maszyny, co może prowadzić do porażenia operatora.

• Zawsze należy utrzymywać stabilną postawę i obsługiwać maszynę wyłącznie w pozycji stojącej. Śliskie lub niestabilne podłoża mogą spowodować utratę równowagi lub kontroli nad maszyną.

• Nie wolno używać maszyny na zbyt stromych zboczach. Zmniejsza to ryzyko utraty kontroli, poślizgnięcia się i upadku, a tym samym odniesienia obrażeń.

• Podczas pracy na pochyłościach należy zawsze stawać na stabilnym podłożu i pracować w poprzek zbocza, a nie w górę lub w dół, a także zachować szczególną ostrożność przy zmianie kierunku jazdy. Zmniejsza to ryzyko utraty kontroli, poślizgnięcia się i upadku, a tym samym odniesienia obrażeń.

• Podczas pracy maszyny wszystkie części ciała należy trzymać z dala od tarczy tnącej, żyłki lub noża. Przed uruchomieniem maszyny należy upewnić się, że tarcza tnąca, żyłka lub nóż z niczym się nie stykają. Chwila nieuwagi podczas obsługi maszyny może doprowadzić do obrażeń operatora lub osób postronnych.

• Nie używać maszyny powyżej wysokości pasa. Pozwala to uniknąć przypadkowego dotknięcia tarczy tnącej lub noża i zapewnia lepszą kontrolę nad maszyną w nieoczekiwanych sytuacjach.

• W czasie cięcia naprężonych krzewów lub młodych drzew należy uważać na odbicie. Uwolnienie napięcia we włóknach drewna może doprowadzić do odbicia i uderzenia operatora i/lub utraty kontroli nad maszyną.

• Zachowaj szczególną ostrożność w czasie cięcia krzewów i młodych drzew. Cienki materiał może zostać pochwycony przez nóż i pociągnięty w stronę operatora lub spowodować utratę równowagi.

• Należy utrzymywać kontrolę nad maszyną i nie dotykać tarcz tnących, żyłek i noży ani innych niebezpiecznych części ruchomych, gdy znajdują się one w ruchu. Zmniejsza to ryzyko odniesienia obrażeń przez ruchome części.

• Podczas usuwania zakleszczonego materiału lub serwisowania urządzenia należy upewnić się, że wszystkie przełączniki znajdują się w pozycji OFF (WYŁ.), a przewód zasilający jest odłączony. Nieoczekiwane uruchomienie maszyny podczas usuwania zakleszczonego materiału lub serwisowania może spowodować poważne obrażenia ciała.

• Maszynę należy przenosić po jej wyłączeniu i z dala od ciała. Prawidłowa obsługa maszyny zmniejsza prawdopodobieństwo przypadkowego kontaktu z poruszającą się tarczą tnącą, żyłką lub nożem.

• Podczas transportu lub przechowywania maszyny należy zawsze zakładać osłonę na metalowe ostrza. Prawidłowa obsługa maszyny zmniejsza prawdopodobieństwo przypadkowego kontaktu z ostrzem.

• Należy używać wyłącznie wymiennych tarcz tnących, żyłek, głowic tnących i noży zalecanych przez producenta. Nieprawidłowe części zamienne mogą zwiększyć ryzyko uszkodzenia maszyny lub odniesienia obrażeń ciała. Pozostałe informacje ogólne dotyczące bezpieczeństwa

• Przechodząc na inne miejsce pracy, należy wyłączyć produkt. Zawsze wyjmować akumulator przed przekazaniem produktu innej osobie.

• Nigdy nie należy odkładać urządzenia, chyba że zostało wyłączone, a akumulator został wyjęty. Nie pozostawiać urządzenia bez nadzoru, gdy jest włączone. 1858 - 005 - 05.10.2023 349• Narzędzie tnące nie zatrzymuje się natychmiast po wyłączeniu urządzenia.

• Przed użyciem produktu i po każdym uderzeniu należy sprawdzić go pod kątem oznak zużycia lub uszkodzenia i w razie potrzeby naprawić.

• Jeżeli cokolwiek zablokuje się w osprzęcie tnącym podczas obsługiwania produktu, należy zatrzymać i wyłączyć urządzenie. Upewnić się, że osprzęt tnący zatrzymał się całkowicie. Przed czyszczeniem, sprawdzaniem lub naprawą produktu bądź osprzętu tnącego należy wyjąć akumulator.

• Przed uruchomieniem produktu należy sprawdzić jego stan techniczny. Patrz Zespoły zabezpieczające na produkcie na stronie 352 oraz Osprzęt tnący na stronie 353 . Nie należy używać uszkodzonego produktu. Przeprowadzać kontrole bezpieczeństwa oraz czynności z zakresu konserwacji i obsługi technicznej podane w niniejszej instrukcji.

• Niewłaściwy lub uszkodzony osprzęt tnący zwiększa ryzyko wypadku.

• Sprawdzić, czy nie ma pęknięć lub zanieczyszczeń na przekładni. Za pomocą szczotki oczyścić przekładnię z trawy i liści. Rękawic należy używać wtedy, kiedy to jest konieczne.

• Otwory wentylacyjne muszą być cały czas drożne i wolne od zanieczyszczeń.

• Sprawdzić, czy głowica żyłkowa jest przytwierdzona do wykaszarki.

• Przed uruchomieniem maszyny należy zamocować wszystkie pokrywy, osłony i uchwyty.

• Sprawdzić, czy produkt działa prawidłowo. Sprawdzić, czy dokręcone są wszystkie śruby i nakrętki.

• Skontrolować, czy głowica żyłkowa i osłona przeciwodpryskowa nie są uszkodzone ani pęknięte. Głowicę żyłkową lub osłonę głowicy, które zostały uderzone lub na których występują pęknięcia, należy wymienić na nowe. Zawsze stosować osłonę zalecaną dla danego osprzętu tnącego. Patrz Akcesoria na stronie 361

• Ten produkt jest niebezpiecznym narzędziem w przypadku nieostrożnego postępowania lub nieprawidłowego korzystania. Produkt może spowodować poważne obrażenia ciała lub śmierć operatora lub innych osób.

• Urządzenie nie może być używanie przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, lub nie posiadające odpowiedniego doświadczenia i wiedzy, chyba że są pod nadzorem lub zostały poinstruowane na temat użytkowania urządzenia przez osobę odpowiedzialna za ich bezpieczeństwo. Dzieci muszą być pod nadzorem, aby nie mogły bawić się urządzeniem.

• Nigdy nie pozwalać dzieciom na użytkowanie lub przebywanie w pobliżu urządzenia. Ponieważ maszynę łatwo uruchomić, dzieci mogą być w stanie ją włączyć, jeżeli nie będą pilnowane. Oznacza to ryzyko poważnych obrażeń. Dlatego należy odłączać akumulator, gdy maszyna nie jest pod nadzorem.

• Nigdy nie pozwalać na użytkowanie ani serwisowanie produktu dzieciom lub innym osobom, które nie mają odpowiednich kwalifikacji.

• Przechowywać urządzenie w miejscu niedostępnym dla dzieci i osób niepowołanych.

• Na czas przechowywania i transportu należy zawsze zakładać osłonę transportową.

• Ręce i stopy należy cały czas trzymać z dala od obszaru cięcia, zwłaszcza w czasie włączania silnika.

• Trzymać ręce i stopy z dala od osprzętu tnącego aż do momentu całkowitego zatrzymania po wyłączeniu produktu.

• Nie próbować odciągać ciętego materiału ani nie pozwalać tego robić innym, kiedy urządzenie pracuje lub osprzęt tnący się obraca, gdyż może to doprowadzić do poważnych obrażeń.

• Pamiętaj o tym, że operator ponosi odpowiedzialność za narażanie ludzi i ich własności na wypadki lub zagrożenia.

• Pod żadnym pozorem nie wolno zmieniać ani modyfikować fabrycznej konstrukcji urządzenia bez zezwolenia wydanego przez producenta. Zawsze należy korzystać z oryginalnych akcesoriów. Samowolne wprowadzanie zmian oraz/lub montowanie wyposażenia niezatwierdzonego przez producenta może stać się przyczyną groźnych obrażeń lub śmierci obsługującego urządzenie bądź innych osób. Gwarancja może nie obejmować uszkodzeń powstałych w wyniku używania niezatwierdzonych akcesoriów lub części zamiennych.

• Jedynymi akcesoriami, których można używać z tym urządzeniem, są elementy osprzętu tnącego zalecane w rozdziale Akcesoria. Patrz Akcesoria na stronie 361

• Nie wolno używać urządzenia, które zostało w jakikolwiek sposób zmodyfikowane.

• Nie wolno pracować uszkodzonym urządzeniem. Przeprowadzać kontrole bezpieczeństwa oraz czynności z zakresu konserwacji i obsługi technicznej podane w niniejszej instrukcji. Niektóre czynności konserwacyjne i obsługowe muszą być wykonane przez przeszkolonego i wykwalifikowanego specjalistę. Patrz wskazówki w części zatytułowanej „Konserwacja”.

• Praca przy złej pogodzie jest męcząca i często zwiększa ryzyko obrażeń. Nie zaleca się używać urządzenia w bardzo niesprzyjających warunkach np. w gęstej mgle, podczas silnego deszczu, przy silnym wietrze, na silnym mrozie lub gdy występuje ryzyko wyładowań atmosferycznych.

• Nigdy nie pracować, stojąc na drabinie lub stołku ani na żadnym podwyższeniu, które nie jest stabilne i nie zapewnia zachowania statecznej postawy podczas pracy.

• Nieużywane urządzenia należy przechowywać wewnątrz pomieszczeń

1858 - 005 - 05.10.2023• Nie jest możliwe omówienie wszystkich sytuacji, w jakich potencjalnie możesz się znaleźć. Należy zachowywać zawsze ostrożność i kierować się zdrowym rozsądkiem. Użytkownik nie powinien podejmować się prac, jeżeli uważa, że przekraczają one jego kwalifikacje. Jeżeli po przeczytaniu niniejszej instrukcji użytkownik nadal nie ma pewności co do sposobów postępowania, nie powinien on kontynuować pracy, zanim nie zwróci się o poradę do eksperta.

• Należy dopilnować, aby podczas pracy żadne osoby postronne ani zwierzęta nie znajdowały się w odległości mniejszej niż 50 stóp (15 m). Jeśli w tym samym miejscu pracuje kilku użytkowników, odległość między nimi powinna wynosić co najmniej 50 stóp (15 m). W przeciwnym razie istnieje ryzyko poważnych obrażeń. W przypadku zbliżenia się osób trzecich natychmiast wyłączyć urządzenie. Nigdy nie obracać produktu gwałtownie, nie upewniwszy się, że nikt nie znajduje się z tyłu w strefie zagrożenia.

• Dopilnować, aby ludzie, zwierzęta ani inne obiekty nie mogły zakłócić pracy urządzenia oraz aby nie weszły w kontakt z osprzętem tnącym ani luźnymi przedmiotami odrzucanymi przez osprzęt. Nigdy nie używać urządzenia, jeśli nie ma możliwości wezwania pomocy w razie wypadku.

• Należy zapewnić sobie bezpieczne poruszanie i pozycję przy pracy. Przy poruszaniu się po powierzchni roboczej należy uważać na ewentualne przeszkody (korzenie, głazy, gałęzie, doły, rowy itp.). Szczególną ostrożność należy zachować podczas pracy na pochyłym terenie.

• Należy iść, nie biec.

• Dokonać inspekcji obszaru pracy. Usunąć wszystkie porozrzucane przedmioty, jak kamienie, szkło, gwoździe, druty, sznurki i inne, które mogą zostać odrzucone przez maszynę lub zaplątać się na przecinarce lub jej osłonie.

• Uważać na koniuszki gałęzi, które podczas cięcia mogą być odrzucane przez maszynę. Nie odcinać zbyt blisko podłoża, ponieważ grozi to wyrzuceniem przez maszynę kamieni i innych przedmiotów.

• Upewnić się, czy odzież ani żadne części ciała nie będą miały kontaktu z osprzętem tnącym, gdy produkt jest uruchomiony. Urządzenie należy trzymać poniżej pasa.

• Należy uważać na odrzucane przedmioty. Należy zawsze używać zatwierdzonych osłon oczu. Nigdy nie nachylać się nad osłoną zabezpieczającą osprzętu tnącego. Odrzucane przez urządzenie kamienie, odłamki, itp. mogą trafić w oczy, powodując utratę wzroku lub inne poważne obrażenia.

• Mając założone ochronniki słuchu należy zawsze być szczególnie uważnym na sygnały i zawołania ostrzegawcze. Ochronniki słuchu należy zdejmować zaraz po wyłączeniu maszyny.

• W przypadku wystąpienia niechcianych wibracji uderzyć głowicą w celu wysunięcia żyłki do właściwej długości. Po tym wibracje powinny ustąpić.

• Jeśli produkt zacznie wibrować w nietypowy sposób, zatrzymać go i wymontować akumulator.

• Nadmierne wibracje mogą spowodować uszkodzenia naczyń krwionośnych lub nerwów u osób mających problemy z krążeniem. W przypadku rozpoznania u siebie objawów, których przyczyną może być narażenie na nadmierne wibracje, należy zwrócić się do lekarza. Przykładem takich objawów jest drętwienie, brak czucia, mrowienie, kłucie, ból, utrata sił, zmiany koloru lub wyglądu skóry. Objawy te występują zazwyczaj w palcach, dłoniach lub nadgarstkach.

• Trzymać zawsze maszynę dwoma rękoma. Trzymać maszynę po prawej stronie ciała. Przyczyny niekontrolowanych ruchów noża i powiązane ostrzeżenia

• Trzymać maszynę mocno oburącz i ustawić ramiona tak, aby mogły odeprzeć niekontrolowany ruch noża. Ustawić się tak, aby znajdować się po lewej stronie maszyny. Ruch noża może zwiększyć ryzyko obrażeń na skutek niespodziewanego ruchu maszyny. Ruchy noża mogą być kontrolowane przez operatora w przypadku stosowania odpowiednich środków ostrożności.

• Jeśli nóż się blokuje lub przerywa cięcie z jakiegokolwiek powodu, należy wyłączyć maszynę i przytrzymać ją nieruchomo w materiale, aż nóż zatrzyma się całkowicie. Gdy nóż się blokuje, nigdy nie podejmować prób wyjęcia maszyny z materiału ani nie ciągnąć jej do tyłu, gdy nóż jest w ruchu. W przeciwnym razie może dojść do niekontrolowanego ruchu noża. Należy przeprowadzić badanie i podjąć działania naprawcze w celu wyeliminowania przyczyny blokowania się noża.

• Nie wolno używać tępych ani uszkodzonych noży. Tępe lub uszkodzone noże zwiększają ryzyko zakleszczenia lub pochwycenia materiału, powodując niekontrolowany ruch noża.

• Zawsze należy mieć zapewnioną dobrą widoczność ciętego materiału. Prawdopodobieństwo występowania odbić tarczy jest większe podczas cięcia w miejscach, w których cięty materiał nie jest dobrze widoczny.

• Jeśli podczas obsługi maszyny inna osoba zbliży się do operatora, musi on wyłączyć maszynę. Istnieje zwiększone ryzyko spowodowania obrażeń ciała osób postronnych poprzez uderzenie nożem znajdującym się w ruchu w przypadku wystąpienia niekontrolowanego ruchu noża. Środki ochrony osobistej OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

• Podczas używania produktu zawsze nosić na sobie zatwierdzone środki ochrony osobistej. Środki 1858 - 005 - 05.10.2023 351ochrony osobistej nie eliminują ryzyka odniesienia obrażeń, ograniczają natomiast ich rozmiar w razie zaistnienia wypadku. Skorzystaj z pomocy dealera przy wyborze odpowiedniego sprzętu.

• Stosować kask ochronny, gdy zachodzi ryzyko uderzenia spadającymi przedmiotami.

• Stosować ochronnik słuchu o wystarczających właściwościach tłumiących. Długotrwałe przebywanie w hałasie może doprowadzić do trwałej utraty słuchu.

• Stosować atestowane środki ochrony oczu. Używając maski ochronnej twarzy, nosić także zatwierdzone okulary ochronne. Za zatwierdzone okulary ochronne uważane są takie, które są zgodne z normami ANSI Z87.1 dla USA lub EN 166 dla krajów UE.

• Należy używać maski ochronnej twarzy. Maska ochronna twarzy nie chroni wystarczająco oczu. (Rys. 19)

• W razie potrzeby, na przykład podczas mocowania, badania czy czyszczenia narzędzi tnących, stosować rękawice ochronne.

• Należy nosić trwałe, antypoślizgowe obuwie.

• Nosić odzież wykonaną z mocnego materiału. Nosić odzież z długimi nogawkami i długimi rękawami, wykonaną z mocnego materiału. Luźne części odzieży mogą zahaczyć o krzewy lub gałęzie. Nie nosić biżuterii, krótkich spodni ani sandałów i nie pracować z odsłoniętymi stopami. Związywać włosy w sposób bezpieczny powyżej poziomu barków. (Rys. 20)

• Zawsze mieć pod ręką apteczkę pierwszej pomocy. (Rys. 21) Zespoły zabezpieczające na produkcie OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia. W tym rozdziale opisano funkcje bezpieczeństwa produktu, jego przeznaczenie oraz sposób przeprowadzania czynności kontrolnych i konserwacji, aby zapewnić jego poprawne działanie. Patrz wskazówki podane w punkcie Wstęp na stronie 345 , aby sprawdzić, gdzie te części są zlokalizowane w Twoim produkcie. Jeżeli urządzenie nie jest prawidłowo konserwowane i nie jest poddawane profesjonalnie wykonywanym naprawom i/lub obsłudze technicznej, skraca się jego żywotność i zwiększa ryzyko wypadu. Aby uzyskać dodatkowe informacje, należy skontaktować się z najbliższym punktem serwisowym. OSTRZEŻENIE: Nie wolno używać urządzenia, którego elementy zabezpieczające są uszkodzone. Elementy zabezpieczające produktu należy kontrolować i konserwować zgodnie z opisem w niniejszym rozdziale. Jeżeli Twój produkt nie spełnia któregokolwiek z warunków kontrolnych, skontaktuj się z przedstawicielem serwisu w celu dokonania naprawy. UWAGA: Wszelkie czynności obsługowe i naprawy maszyny wymagają specjalnego przeszkolenia. Szczególnie dotyczy to elementów zabezpieczających urządzenia. Jeżeli maszyna nie spełnia jakiegokolwiek z niżej wymienionych warunków kontrolnych, należy ją oddać do warsztatu obsługi technicznej. Kupując nasze produkty, zyskujesz także gwarancję profesjonalnej obsługi i napraw. Jeżeli w miejscu zakupu nie jest prowadzona obsługa serwisowa, zapytaj o adres najbliższego warsztatu obsługi technicznej. Sprawdzanie interfejsu użytkownika

1. Wcisnąć i przytrzymać przycisk start/stop (A).

a) Produkt jest włączony, gdy włącza się wyświetlacz (B). (Rys. 22) b) Produkt jest wyłączony, gdy wyświetlacz gaśnie.

2. Jeśli wskaźnik ostrzegawczy na wyświetlaczu jest

włączony lub miga, patrz Interfejs użytkownika na stronie 359

Sprawdzanie blokady manetki gazu Blokada manetki gazu jest tak skonstruowana, by zabezpieczać przed przypadkowym naciśnięciem. Po naciśnięciu blokady manetki gazu do przodu (A) i dociśnięciu jej do uchwytu (B) manetka gazu (C) zostaje zwolniona. Po zwolnieniu uchwytu manetka gazu i blokada dźwigni mocy powrócą do swoich pozycji wyjściowych. Ruch ten kontrolują trzy niezależne sprężyny. (Rys. 23)

1. Sprawdzić, czy manetka gazu jest zablokowana,

gdy jej blokada znajduje się w swoim położeniu wyjściowym. (Rys. 24)

2. Wcisnąć blokadę manetki gazu i sprawdzić, czy po

zwolnieniu powraca w swoje położenie wyjściowe. (Rys. 25)

3. Upewnić się, że manetka gazu i jej blokada

poruszają się swobodnie, a sprężyna powrotna działa prawidłowo.

4. Uruchomić urządzenie — patrz część

Uruchamianie produktu na stronie 356

5. Włączyć pełne obroty.

6. Zwolnić manetkę gazu i sprawdzić, czy osprzęt tnący

1858 - 005 - 05.10.2023Sprawdzanie osłony osprzętu tnącego OSTRZEŻENIE: Nie wolno używać osprzętu tnącego bez zatwierdzonej i prawidłowo zamocowanej osłony. Zawsze stosować osłonę osprzętu tnącego zalecaną dla danego osprzętu tnącego, patrz Akcesoria na stronie 361 . Stosowanie niewłaściwych lub uszkodzonych osłon osprzętu tnącego może skutkować poważnymi obrażeniami. Osłona osprzętu tnącego zatrzymuje obiekty odrzucane w kierunku operatora. Zapobiega również obrażeniom ciała w przypadku dotknięcia do osprzętu tnącego.

1. Wyłączyć urządzenie i wyjąć akumulator.

2. Przeprowadzić kontrolę wzrokową pod kątem

uszkodzeń, na przykład pęknięć. (Rys. 26)

3. Wymienić osłonę osprzętu tnącego, jeśli jest

uszkodzona. Montaż i demontaż przeciwnakrętki OSTRZEŻENIE: Wyłączyć urządzenie i wyjąć akumulator. Należy używać rękawic ochronnych i uważać na ostre krawędzie osprzętu tnącego. Przeciwnakrętka służy do mocowania niektórych rodzajów osprzętu tnącego. Przeciwnakrętka jest lewoskrętna. (Rys. 27)

• Aby zamocować przeciwnakrętkę, dokręcać ją w kierunku przeciwnym do kierunku obrotów osprzętu tnącego.

• Aby wykręcić przeciwnakrętkę, odkręcać ją w kierunku zgodnym z kierunkiem obrotów osprzętu tnącego.

• Do odkręcania i dokręcania nakrętki używaj długiego klucza nasadowego. Strzałka na ilustracji wskazuje obszar, w którym należy używać klucza nasadowego. Uwaga: Upewnić się, że nie można odkręcić przeciwnakrętki ręką. Wymienić przeciwnakrętkę, jeśli nylonowy pierścień nie zapewnia oporu co najmniej 1,5Nm. Po około dziesiątym przykręcaniu nakrętki należy wymienić ją na nową. Osprzęt tnący OSTRZEŻENIE: Wyjmij akumulator i upewnij się, że osprzęt tnący zatrzymał się całkowicie przed rozpoczęciem pracy przy jakiejkolwiek części osprzętu tnącego. OSTRZEŻENIE: Użyć odpowiedniego osprzętu tnącego. Korzystać wyłącznie z osprzętu tnącego wraz z zalecanymi przez nas osłonami, patrz Akcesoria na stronie 361 . Upewnić się, że osprzęt tnący jest prawidłowo naostrzony. Osprzęt tnący, który nie jest prawidłowo naostrzony, zwiększa ryzyko odbicia tarczy. OSTRZEŻENIE: Nóż tnący może spowodować obrażenia ciała, gdy nadal obraca się po zwolnieniu przełącznika. Należy zachować odpowiednią kontrolę do czasu, aż ostrze całkowicie przestanie się obracać. (Rys. 28) Podczas obsługi osprzętu tnącego należy nosić rękawice ochronne.

• Do koszenia nierównej trawy należy użyć ostrzy i noży tnących do trawy.

• Do koszenia trawy należy użyć głowicy żyłkowej.

• Skontrolować, czy narzędzia tnące nie są uszkodzone bądź pęknięte. Wymienić uszkodzony osprzęt tnący. Głowica żyłkowa

• Zawsze używać odpowiedniej głowicy żyłkowej, osprzętu tnącego i zalecanej żyłki. Patrz Akcesoria na stronie 361 i montaż na końcu instrukcji.

• Upewnić się, że przecinarka na osłonie głowicy nie jest uszkodzona.

• Upewnij się, że żyłka jest nawinięta ciasno i równomiernie wokół bębna, aby zapobiec nietypowym drganiom produktu. Różne długości żyłki mogą powodować drgania, które nie są konieczne. Uderz głowicą żyłkową, aby uzyskać poprawną długość żyłki. Aby przedłużyć żywotność żyłek, można je włożyć na 2 dni lub więcej do wody przed zamontowaniem. Spowoduje to zwiększenie odporności żyłki. Tarcza tnąca do trawy

• Używać prawidłowo naostrzonych ostrzy. Nieprawidłowo naostrzone bądź uszkodzone ostrza zwiększają ryzyko wypadku.

• Informacje na temat ostrzenia i zapewnienia prawidłowego rozwarcia zębów można znaleźć w instrukcjach dołączonych do tarczy. Instrukcje bezpieczeństwa dotyczące montażu OSTRZEŻENIE: Przed przystąpieniem do użytkowania produktu 1858 - 005 - 05.10.2023 353należy przeczytać niniejsze instrukcje, zrozumieć je i przestrzegać ich.

• Przed złożeniem produktu wyjąć z niego akumulator.

• Nosić rękawice ochronne.

• Uszkodzona lub nieodpowiednia osłona może spowodować obrażenia ciała. Nie wolno używać osprzętu tnącego bez zamontowanej zatwierdzonej osłony.

• Pierścień sprzęgający i kołnierz oporowy muszą być prawidłowo umieszczone w środkowym otworze osprzętu tnącego. Nieprawidłowy montaż osprzętu tnącego może spowodować obrażenia ciała lub śmierć.

• Jeśli wraz z osprzętem dostarczono szelki, należy je prawidłowo zamocować do produktu. Szelki zapewniają bezpieczeństwo pracy i zapobiegają odnoszeniu obrażeń ciała operatora i osób postronnych. Instrukcje bezpieczeństwa dotyczące konserwacji OSTRZEŻENIE: Przed rozpoczęciem prac konserwacyjnych produktu przeczytać następujące ostrzeżenia.

• Wyjąć akumulator przed rozpoczęciem prac konserwacyjnych, innych przeglądów lub montażu produktu.

• Użytkownikowi wolno wykonywać tylko te czynności konserwacyjne i serwisowe, które są wskazane w niniejszej instrukcji obsługi. W przypadku czynności konserwacyjnych i serwisowych o szerszym zakresie należy zwrócić się do autoryzowanego serwisu.

• Do czyszczenia akumulatora ani ładowarki nie należy używać wody. Silne detergenty mogą spowodować uszkodzenie tworzywa sztucznego.

• Zaniechanie czynności konserwacyjnych skróci cykl życia produktu i zwiększy ryzyko wypadków.

• Dla wszystkich prac serwisowych i naprawczych, zwłaszcza dla urządzeń zabezpieczających na produkcie, konieczne jest specjalne przeszkolenie. Jeśli nie wszystkie opisane w niniejszej instrukcji obsługi kontrole zakończą się pomyślnie po wykonaniu konserwacji, należy zwrócić się do autoryzowanego serwisu. Gwarantujemy profesjonalne naprawy i serwisowanie produktu.

• Używaj wyłącznie oryginalnych części zamiennych.

• Przystępując do naprawy osprzętu tnącego zawsze zakładać mocne rękawice ochronne. Ostrza tnące są bardzo ostre i mogą łatwo spowodować obrażenia. Montaż Mocowanie uchwytu pałąkowego

1. Zamocuj uchwyt pałąkowy na drążku między

strzałkami. Nie umieszczać uchwytu pałąkowego ani pierścienia zawieszenia na etykiecie. (Rys. 29)

2. Umieść element dystansowy we wgłębieniu

w uchwycie pałąkowym.

3. Zamontuj nakrętkę, pokrętło i śrubę, nie dokręcając

4. Ustaw urządzenie w wygodnym położeniu.

Montaż uchwytu w kształcie litery J OSTRZEŻENIE: Z uchwytem w kształcie litery J nie należy używać tarcz tnących.

1. Przymocować uchwyt w kształcie litery J do uchwytu

pałąkowego za pomocą 3 śrub. Nie dokręcać śrub do oporu. (Rys. 30)

2. Ustawić urządzenie w wygodnym położeniu.

3. Dokręcić śruby. (Rys. 31)

Montaż narzędzia tnącego Narzędzie tnące składa się z osprzętu tnącego oraz osłony osprzętu tnącego. OSTRZEŻENIE: Stosować rękawice ochronne. OSTRZEŻENIE: Zawsze używać osłony osprzętu tnącego zalecanej dla danego osprzętu tnącego. Patrz Dane techniczne na stronie 360

OSTRZEŻENIE: Nieprawidłowo zamontowany osprzęt tnący może spowodować obrażenia ciała lub śmierć. Osprzęt tnący i osłony Urządzenie wykorzystuje tę samą osłonę osprzętu tnącego do tarczy tnącej do trawy i głowicy żyłkowej.

• Osłona osprzętu tnącego i tarcza tnąca do trawy. (Rys. 32) 354 1858 - 005 - 05.10.2023• Osłona osprzętu tnącego i głowica żyłkowa. (Rys. 33) Montaż głowicy żyłowek, osłony osprzętu tnącego i tarczy tnącej do trawy Montaż głowicy żyłkowej

1. Zamontować pierścień sprzęgający (B) na wałku

2. Obrócić wałek zdawczy tak, aby jeden z otworów

pierścienia sprzęgającego znalazł się dokładnie naprzeciw odpowiadającego mu otworu w korpusie przekładni.

3. Umieścić kołek blokujący (C) w otworze, tak aby

wałek został zabezpieczony.

4. Obrócić głowicę żyłkową (H) w lewo. (Rys. 34)

Demontaż głowicy żyłkowej

1. Umieścić kołek blokujący (C) w otworze, tak aby

wałek został zabezpieczony.

2. Obrócić głowicę żyłkową (H) zgodnie z ruchem

wskazówek zegara, aby ją wyjąć.

3. Zdjąć tarczę zabierakową (B) z wałka zdawczego.

(Rys. 34) Montaż osłony osprzętu tnącego

1. Przymocować osłonę osprzętu tnącego (A) do haka

uchwytu płytki (B). (Rys. 35)

2. Zamontować osłonę osprzętu tnącego na wałku

i dokręcić ją śrubą (C). Demontaż osłony osprzętu tnącego

• Poluzować śrubę (C) i zdjąć osłonę osprzętu tnącego (A) z wałka. (Rys. 36) Mocowanie tarczy tnącej do trawy

1. Ustawić koło produktu na płaskiej powierzchni,

aby upewnić się, że ostrze jest prawidłowo zamontowane.

2. Obrócić wałek zdawczy tak, aby jeden z otworów

pierścienia sprzęgającego (B) znalazł się dokładnie naprzeciw odpowiadającego mu otworu w korpusie przekładni.

3. Umieścić kołek blokujący (C) w otworze, tak aby

wałek został zabezpieczony.

4. Założyć na wałek zdawczy tarczę tnącą do trawy

(D), talerz dystansowy (E) oraz kołnierz oporowy (F). (Rys. 37)

5. Należy upewnić się, że tarcza zbierakowa i kołnierz

oporowy weszły prawidłowo w otwór środkowy tarczy tnącej do trawy. (Rys. 28)

6. Przykręcić nakrętkę (G).

7. Dokręcić nakrętkę kluczem nasadowym. Trzymać

uchwyt klucza możliwie blisko osłony tarczy. Dokręcić śrubę w kierunku przeciwnym do kierunku obrotu osprzętu tnącego. Dokręcić momentem 35-50Nm. (Rys. 38) Demontaż tarczy tnącej do trawy

1. Ustawić przekładnię urządzenia na płaskiej

powierzchni, aby upewnić się, że ostrze jest prawidłowo zdemontowane.

2. Umieścić kołek blokujący (C) w otworze w wałku, tak

aby wałek został zabezpieczony.

3. Odkręcić nakrętkę (G).

4. Zdemontować kołnierz oporowy (F), talerz

dystansowy (E) i tarczę tnącą do trawy (D) z wałka zdawczego. (Rys. 37) Montaż punktu zawieszenia

1. Zamontować punkt zawieszenia pomiędzy

strzałkami na tylnym uchwycie i uchwycie pałąkowym. (Rys. 39) Uwaga: Nie umieszczać punktu zawieszenia lub uchwytu pałąkowego na naklejce.

2. Wyregulować punkt zawieszenia, tak aby urządzenie

było wyważone i łatwe w użyciu. Przeznaczenie Wstęp OSTRZEŻENIE: Przed użyciem produktu należy zapoznać się z rozdziałem dotyczącym bezpieczeństwa. Podłączanie akumulatora do produktu OSTRZEŻENIE: W produkcie należy używać wyłącznie oryginalnych akumulatorów Husqvarna.

1. Należy sprawdzić, czy akumulator jest w pełni

2. Wsunąć akumulator do uchwytu akumulatora

produktu. Po usłyszeniu kliknięcia akumulator zablokuje się na miejscu. (Rys. 40) UWAGA: Jeśli akumulator nie jest łatwo wsunąć do uchwytu, akumulator nie jest prawidłowo zainstalowany. Niezastosowanie się do tego zalecenia może spowodować uszkodzenie produktu. 1858 - 005 - 05.10.2023 3553. Sprawdzić, czy akumulator jest prawidłowo zainstalowany. Przed użyciem urządzenia

• Sprawdzić obszar roboczy, aby poznać rodzaj terenu i nachylenie podłoża, oraz upewnić się, że nie występują przeszkody takie jak kamienie, gałęzie czy rowy.

• Przeprowadzić inspekcję produktu.

• Wykonać kontrole bezpieczeństwa, czynności konserwacyjne i czynności serwisowe opisane w niniejszej instrukcji.

• Upewnić się, że narzędzie tnące oraz wszystkie pokrywy, osłony i uchwyty są prawidłowo zamocowane i nie są uszkodzone.

• Upewnić się, że nie występują żadne pęknięcia w dolnej części ostrza tnącego lub przy środkowym otworze ostrza. Wymienić ostrze, jeżeli jest uszkodzone. (Rys. 41)

• Sprawdzić, czy na kołnierzu oporowym nie ma pęknięć. Wymienić kołnierz oporowy, jeżeli jest uszkodzony. (Rys. 42)

• Upewnić się, że przeciwnakrętki nie da się odkręcić ręką. Przeciwnakrętka musi mieć siłę blokowania wynoszącą przynajmniej 1,5 Nm. Upewnić się, moment siły dokręcenia wynosi 35-50 Nm. (Rys. 43)

• Sprawdzić, czy osłona osprzętu tnącego nie jest uszkodzona lub pęknięta. Wymienić osłonę osprzętu tnącego, jeśli została uderzona lub jest pęknięta. (Rys. 44)

• Sprawdzić głowicę żyłkową pod kątem uszkodzeń i pęknięć. Wymienić głowicę żyłkową, jeśli została uderzona lub jest pęknięta. Pozycja robocza

• Produkt należy mocno trzymać dwiema rękami.

• Trzymać produkt po prawej stronie tułowia.

• Osprzęt tnący trzymaj na wysokości poniżej pasa.

• Trzymać produkt zawsze przypięty do szelek.

• Trzymać części ciała z dala od gorących powierzchni.

• Trzymać części ciała z dala od osprzętu tnącego. Regulacja szelek

2. Zamocować szelki do punktu zawieszenia.

3. Wyreguluj długość szelek tak, aby punkt

zawieszenia znajdował się na wysokości prawego biodra. Uruchamianie produktu

1. Nacisnąć i przytrzymać włącznik do momentu

zapalenia się zielonej diody LED. (Rys. 45)

2. Do sterowania szybkością służy manetka gazu.

Ograniczanie maksymalnej prędkości przy użyciu przycisku trybu Produkt jest wyposażony w przycisk trybu. Za pomocą przycisku trybu operator może ograniczyć maksymalną prędkość. Przycisk trybu ma 3 poziomy prędkości. Niższy poziom wydłuża czas pracy produktu. Poziom 1 i poziom 2 należy stosować, jeśli praca nie wymaga pełnych obrotów/pełnej mocy. Jeśli warunki pracy wymagają pełnych obrotów / pełnej mocy, należy użyć poziomu 3. Nie używać poziomu wyższego niż jest to konieczne w celu wykonania tej czynności.

1. Nacisnąć przycisk trybu, aby ustawić ograniczenie

maksymalnej prędkości. Biały wskaźnik LED sygnalizuje włączenie tej funkcji. (Rys. 46)

2. Nacisnąć ponownie przycisk trybu, aby wybrać

następny poziom prędkości. Funkcja automatycznego wyłączenia Produkt ma funkcję wyłączania, która go zatrzymuje, gdy nie jest on używany. Odbicie tarczy Odbicie tarczy powoduje gwałtowny, silny ruch produktu w bok. Odbicie tarczy następuje, kiedy tarcza tnąca do trawy uderza w przedmiot, którego nie można przeciąć. Odbicie tarczy może szarpnąć produktem lub operatorem w dowolnym kierunku. Istnieje ryzyko obrażeń ciała operatora lub przebywających w pobliżu osób. Ryzyko wzrasta w miejscach, w których trudno jest zobaczyć materiał do ścięcia. Nie wolno ciąć częścią ostrza, która jest oznaczona na szaro na ilustracji. Prędkość ruchu ostrza może spowodować jego niekontrolowany ruch. Ryzyko wzrasta wraz ze wzrostem grubości przecinanej gałęzi. (Rys. 47) Oczyszczanie trawy tarczą tnącą do trawy

1. Do wykaszania zdrewniałych łodyg nie wolno

używać ostrzy do trawy i noży do trawy.

2. Do wszystkich rodzajów wysokiej i bujnej trawy

stosuje się ostrze do trawy.

1858 - 005 - 05.10.20233. Trawę kosi się, prowadząc ostrze w kierunku bocznym, w tę i z powrotem, przy czym ruch od prawej strony do lewej jest ruchem koszącym, a od lewej do prawej — ruchem powrotnym. Cięcie powinno odbywać się lewą stroną ostrza (tą jego częścią, która odpowiada odcinkowi między godziną 8 i 12 na tarczy zegara).

4. Pochylenie tarczy nieco w lewo w trakcie koszenia

powoduje układanie się ściętej trawy w równych pokłosach, co ułatwia późniejsze jej zbieranie, np. grabienie.

5. Należy dążyć do wykonywania rytmicznych ruchów

przy pracy. Stać należy pewnie, na lekko rozstawionych nogach. Po wykonaniu ruchu powrotnego zrobić krok do przodu i stanąć ponownie w stabilnej pozycji.

6. Tależ dystansowy powinien lekko przylegać do

ziemi. Chroni on ostrze przed zagłębianiem się w ziemię.

7. Aby zmniejszyć ryzyko owijania się skoszonej

trawy wokół ostrza, zawsze stosować pełne obroty i unikać wcześniej ściętego materiału podczas ruchu powrotnego.

8. Przed przystąpieniem do zbierania skoszonej trawy

należy wyłączyć silnik, rozpiąć szelki i ustawić maszynę na ziemi. Przycinanie trawy głowicą żyłkową Podkaszanie trawy

1. Trzymać głowicę żyłkową tuż nad ziemią,

przechylając ją lekko pod kątem. (Rys. 48) Nie przyciskać żyłki do wykaszania trawy.

2. Wykorzystywać 80% obrotów podczas koszenia

trawy w pobliżu przedmiotów. (Rys. 49) Koszenie trawy

1. Upewnić się, że żyłka podczas cięcia jest ustawiona

równolegle do podłoża. (Rys. 50)

2. Nie dociskać głowicy żyłkowej do ziemi. Istnieje

ryzyko uszkodzenia ziemi i produktu.

3. Nie dopuszczać do ciągłego dotykania ziemi przez

głowicę żyłkową, ponieważ może to spowodować uszkodzenie głowicy.

4. Pracować na pełnych obrotach podczas

przemieszczania produktu na boki podczas cięcia trawy. (Rys. 51) Upewnić się, że głowica żyłkowa jest ustawiona równolegle do podłoża. Zamiatanie trawy Strumień powietrza wytwarzany przez obracającą się głowicę żyłkową można wykorzystać do usuwania skoszonej trawy z obszaru roboczego.

1. Trzymać głowicę żyłkową oraz żyłkę równolegle nad

2. Włączyć pełne obroty.

3. Przesuwać głowicę żyłkową z boku na bok, aby

zamieść trawę. OSTRZEŻENIE: Wyczyścić pokrywę głowicy żyłkowej po każdym założeniu nowej żyłki, aby zapewnić prawidłowe wyważenie i zapobiec drganiu uchwytów. Sprawdzić pozostałe elementy głowicy żyłkowej i wyczyścić w razie potrzeby. Wyłączanie produktu

1. Zwolnić manetkę gazu lub blokadę manetki gazu.

2. Wcisnąć przycisk zatrzymania. (Rys. 45)

3. Nacisnąć przyciski zwalniające akumulator

i wyciągnąć go. (Rys. 52) Przegląd Wstęp OSTRZEŻENIE: Przed rozpoczęciem prac konserwacyjnych należy przeczytać ze zrozumieniem rozdział poświęcony bezpieczeństwu. Plan konserwacji OSTRZEŻENIE: Wyjąć akumulator przed przystąpieniem do konserwacji. Poniżej zamieszczono listę czynności konserwacyjnych, które należy wykonywać przy produkcie. Konserwacja Codzien- nie Co ty- dzień Co mie- siąc Oczyścić zewnętrzne części produktu za pomocą suchej szmatki. Nie należy stosować wody.

1858 - 005 - 05.10.2023 357Konserwacja Codzien- nie Co ty- dzień Co mie- siąc Sprawdzić, czy przycisk start i stop działa prawidłowo i nie jest uszkodzony. X Sprawdzić, czy manetka gazu i funkcja blokady manetki gazu działają prawidło- wo pod względem bezpieczeństwa.

Upewnić się, że wszystkie elementy sterujące działają i nie są uszkodzone. X Utrzymywać uchwyty w stanie suchym, czystym oraz wolnym od smaru i oleju. X Należy sprawdzić, czy osprzęt tnący nie jest uszkodzony. Wymienić osprzęt tnący, jeśli jest uszkodzony.

Sprawdzić, czy osłona osprzętu tnącego lub nóż nie są uszkodzone. Wymienić osłonę osprzętu tnącego lub nóż, jeśli są uszkodzone.

Upewnić się, że wszystkie nakrętki i śruby są prawidłowo dokręcone. X Sprawdzić, czy działają przyciski uwalniające akumulator oraz czy blokują go na miejscu w produkcie.

Należy sprawdzić, czy akumulator nie jest uszkodzony. X Należy sprawdzić, czy akumulator jest naładowany. X Sprawdzić, czy ładowarka nie jest uszkodzona i działa prawidłowo. X Upewnić się, że pierścień zawieszenia nie jest uszkodzony. X Upewnić się, że nakrętka zabezpieczająca osprzętu tnącego jest prawidłowo dokręcona.

Upewnić się, że osłona transportowa tarczy nie jest uszkodzona i że można ją prawidłowo przymocować.

Sprawdzić stan wszystkich przewodów, połączeń i złączy. Upewnić się, że nie są uszkodzone i są wolne od zanieczyszczeń.

Sprawdzić, czy przekładnia zębata stożkowa jest prawidłowo wypełniona sma- rem, patrz Dane techniczne na stronie 360 . Jeśli nie, użyć smaru do przekładni zębatej stożkowej Husqvarna.

Upewnić się, że wlot powietrza silnika nie jest zanieczyszczony. Oczyścić wlot powietrza za pomocą sprężonego powietrza.

Sprawdzić połączenia pomiędzy akumulatorem a urządzeniem. Sprawdzić połą- czenie pomiędzy akumulatorem a ładowarką.

Czyszczenie produktu, akumulatora i ładowarki

1. Po użyciu wyczyścić produkt za pomocą suchej

2. Wyczyścić akumulator i ładowarkę suchą szmatką.

Akumulator i zaciski należy utrzymywać w czystości.

3. Upewnić się, że styki akumulatora i ładowarki

są czyste przed umieszczeniem akumulatora w ładowarce lub w produkcie. Ostrzenie noża do trawy i tarczy tnącej do trawy OSTRZEŻENIE: Wyłączyć urządzenie i wyjąć akumulator. Stosować rękawice ochronne.

• Aby prawidłowo naostrzyć nóż do trawy lub tarczę tnącą do trawy, należy zapoznać się z instrukcją dołączoną do osprzętu tnącego.

• Wszystkie krawędzie tnące powinny być ostrzone w jednakowy sposób, aby nie zmieniło się wyważenie. 358 1858 - 005 - 05.10.2023• Używać płaskiego pilnika o nacięciu pojedynczym. (Rys. 53) OSTRZEŻENIE: Zawsze wyrzucać uszkodzone ostrza. Nie wolno prostować zgięty lub skręconych ostrzy w celu ich ponownego użycia. Smarowanie przekładni zębatej stożkowej

1. Wymontować osprzęt tnący.

2. Ustawić urządzenie z zatyczką smaru w najwyższym

3. Usunąć zatyczkę smaru. (Rys. 54)

4. Zaglądając do otworu zatyczki smaru, obracać wałek

napędowy. Poziom smaru (A) musi być wyrównany z górną krawędzią zębów koła zębatego (B). (Rys. 55)

5. Jeśli poziom smaru jest zbyt niski, napełnić

przekładnię zębatą stożkową smarem Husqvarna. Obracać wałek napędowy, powoli napełniając przekładnię zębatą stożkową smarem do odpowiedniego poziomu (B). UWAGA: Nieprawidłowa ilość smaru może spowodować uszkodzenie przekładni zębatej stożkowej.

6. Założyć zatyczkę smaru.

Rozwiązywanie problemów Interfejs użytkownika Problem Możliwe usterki Możliwe działania Wskaźnik LED akumulatora miga na pomarańczowo Niskie napięcie akumulatora. Naładować akumulator. Dioda LED błędu miga na czer- wono Przeciążenie. Osprzęt tnący jest zablokowany. Zatrzymać urządzenie. Wyjąć akumulator. Oczyścić os- przęt tnący z niepożądanego materiału. Odchylenia temperatury. Poczekać, aż produkt ostygnie. Należy jednocześnie nacisnąć dźwignię mocy i przycisk urucha- miający. Zwolnić włącznik zasilania w celu aktywowa- nia urządzenia. Produkt nie uruchamia się Zabrudzone złącza baterii. Wyczyścić złącza akumulatora strumieniem sprężonego powietrza lub miękkim pędzlem. Dioda LED błędu świeci ciągłym światłem czerwonym Urządzenie wymaga serwisu. Skontaktować się ze swoim punktem serwi- sowym. Transport, przechowywanie i utylizacja Transport i przechowywanie

• Dołączone akumulatory litowo-jonowe są zgodne z przepisami dotyczącymi towarów niebezpiecznych.

• Należy przestrzegać specjalnych zaleceń podanych na opakowaniu i etykietach, dotyczących transportu komercyjnego, w tym także usług transportowych świadczonych przez strony trzecie i spedytorów.

• Przed wysłaniem produktu należy porozmawiać z osobą przeszkoloną w zakresie materiałów niebezpiecznych. Przestrzegać wszystkich przepisów krajowych, które mają zastosowanie.

• Podczas umieszczania akumulatora w opakowaniu zabezpieczyć otwarte zaciski taśmą. Zapakować akumulator w taki sposób, aby ściśle przylegał do opakowania, co zapobiegnie jego przemieszczaniu.

• Wyjmować akumulator na czas przechowywania lub transportu.

• Przechowywać akumulator i ładowarkę w miejscu suchym i wolnym od wilgoci oraz nienarażonym na mróz.

• Nie przechowywać akumulatora w miejscu, gdzie może występować prąd statyczny. 1858 - 005 - 05.10.2023 359Nie przechowywać akumulatora w metalowym pojemniku.

• Przechowywać akumulator w miejscu, w którym temperatura wynosi od 5°C do 25°C, z dala od bezpośredniego działania promieni słonecznych.

• Przechowywać ładowarkę w miejscu, w którym temperatura wynosi od 5°C do 45°C, z dala od bezpośredniego działania promieni słonecznych.

• Ładowarkę należy użytkować w zakresie temperatur od 5°C do 40°C.

• Naładować akumulator od 30% do 50% przed dłuższym okresem jego przechowywania.

• Przechowywać ładowarkę w zamkniętym i suchym miejscu.

• Przechowywać akumulator z dala od ładowarki. Nie wolno pozwalać dzieciom ani innym osobom postronnym na dotykanie sprzętu. Przechowywać sprzęt w miejscu, które można zamknąć.

• Przed odstawieniem urządzenia na dłuższe przechowywanie należy je wyczyścić oraz przeprowadzić pełny przegląd.

• Użyć osłony transportowej na produkcie, aby zapobiec obrażeniom lub uszkodzeniu urządzenia podczas transportu i przechowywania.

• Przymocować bezpiecznie produkt podczas transportu. Usuwanie akumulatora, ładowarki i produktu Symbole znajdujące się na produkcie oraz na opakowaniu informują o tym, że produkt nie jest zwykłym odpadem domowym. Należy poddawać go recyklingowi w punkcie zbiórki sprzętu elektrycznego i elektronicznego. Pomaga to chronić środowisko i ludzi. Skontaktować się z lokalnymi władzami, przedsiębiorstwem gospodarki komunalnej lub dealerem w celu uzyskania szczegółowych informacji dotyczących recyklingu. Dane techniczne Dane techniczne 325iRJ Silnik Typ silnika BLDC (bezszczotkowy) 36 V Obroty wałka zdawczego, 1/min. 5800 Szerokość koszenia, mm 420 Waga Waga bez akumulatora, szelek i osprzętu tnącego, kg 3,1 Poziom hałasu

Zmierzony poziom mocy akustycznej, dB(A) 93 Poziom głośności, gwarantowana moc akustyczna L

dB(A) 96 Poziomy głośności

Równoważny poziom ciśnienia akustycznego przy uchu operatora, mierzony zgodnie z normą ISO 22868, w dB (A): W zestawie głowica żyłkowa (oryginalna) 84

Emisję hałasu do otoczenia zmierzono jako moc akustyczną (LWA), zgodnie z dyrektywą Rady 2000/14/WE. Odnotowany poziom ciśnienia akustycznego produktu został zmierzony z oryginalnym osprzętem tnącym, któ- ry generuje najwyższy poziom hałasu. Różnica pomiędzy gwarantowanym a zmierzonym poziomem ciśnienia akustycznego wynika z tego, że poziom gwarantowany zawiera także rozproszenie w wynikach pomiaru oraz różnice pomiędzy różnymi typami maszyn tego samego modelu zgodnie z Dyrektywą 2000/14/WE.

Odnotowane dane dotyczące poziomu ciśnienia akustycznego urządzenia wykazują typowe rozproszenie statystyczne (odchylenie standardowe) w wysokości 3dB(A) i zostały zmierzone z oryginalnym osprzętem, który daje najwyższy poziom. 360 1858 - 005 - 05.10.2023325iRJ Poziomy drgań

Poziomy drgań uchwytów mierzone zgodnie z normą ISO 22867, m/s

Z głowicą żyłkową (oryginalną), przód/tył, m/s

2,1/2,0 Z tarczą tnącą do trawy, przód/tył, m/s

3,0/2,5 Zatwierdzone akumulatory Akumulator BLi 200 Typ Litowo jonowy Pojemność akumulatora, Ah 5,2 Napięcie znamionowe, V 36 Waga, kg (funty) 1,3 (2,9) Zatwierdzone ładowarki Ładowarka QC330 Napięcie wejściowe, V 100-240 Częstotliwość, Hz 50–60 Moc, W 330 Akcesoria Akcesoria Zatwierdzone akcesoria Typ akcesorium Osłona osprzętu tnącego, nr art. Otwór środkowy ostrzy/noży, Ø 25,4 mm Gwint wałka do nasadzania ostrzy M10 Tarcza tnąca do trawy/nóż do trawy Multi 255-3 (Ø 255, 3-zęb.) 536 17 43-01 Grass 255-4 (Ø 255, 4-zęb.) 536 17 43-01 Głowica żyłkowa T35, T35x (żyłka skrętna Whisper Ø 2,0–2,4 mm) 536 17 43-01

Odnotowane dane dla poziomu wibracji mają typowe rozproszenie statystyczne (odchylenie standardowe) w wysokości 2 m/s

. Do porównywania poziomu drgań, akumulatorów i produktów spalania służy kalkulator drgań. https://www.husqvarna.com/uk/services-solutions/vibration-calculator/ 1858 - 005 - 05.10.2023 361Zatwierdzone akcesoria Typ akcesorium Osłona osprzętu tnącego, nr art. Talerz dystansowy Bez regulacji 362 1858 - 005 - 05.10.2023Deklaracja zgodności Deklaracja zgodności UE Firma Husqvarna AB, SE-561 82 Huskvarna, Szwecja, tel.: [phone], deklarujemy z pełną odpowiedzialnością, że produkt: Opis Akumulatorowa wykaszarka / podkaszarka do trawy Marka Husqvarna Typ/model 325iRJ Identyfikacja Numery seryjne z roku 2023 i nowsze spełnia wszystkie wymogi określone w odpowiednich dyrektywach i przepisach UE: Dyrektywa/przepis Opis 2006/42/WE „w sprawie maszyn” 2014/30/EMC „dotycząca zgodności elektromagnetycznej” 2011/65/UE „w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji” 2000/14/WE „w sprawie emisji hałasu” oraz został zaprojektowany zgodnie z następującymi normami i specyfikacjami technicznymi: EN

62841-1:2015/AC:2015, EN 62841-4-4 (IEC

62841-4-4:2020), EN 61000-6-1:2007 (Immunity), EN 61000-6-3:2007/A1:2011/AC:2012 (Emission). Instytut RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden przeprowadził dobrowolne badanie typu zgodnie z załącznikiem IX do dyrektywy 2006/42/WE. Nr certyfikatu: SEC/23/2580. Zgodność z załącznikiem VI dyrektywy Rady 2000/14/WE została zweryfikowana także przez Notified body: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden. Informacje dotyczące emisji hałasu, patrz Dane techniczne na stronie 360

Huskvarna, 2022-12-01 Stefan Holmberg, Dyrektor ds. badań i rozwoju, Zarządzanie technologią, Husqvarna AB Osoba odpowiedzialna za dokumentację techniczną

(Obr. 34) Pripevnenie krytu rezacieho nadstavca

14. Zaklep sprožilca plina

3. Sprožilnik plina in zaklep sprožilnika plina se morata
