NAVODILA ZA UPORABO 325iRJ HUSQVARNA

Sigurnosna upozorenja za trimer za travu, rezač i čistač šikare

• Nemojte koristiti mašinu u lošim vremenskim uslovima, naročito kada postoji rizik od grmljavine. Na taj način se smanjuje rizik od udara groma.
• Temeljito pregledajte ima li divljih životinja u području u kojem će se koristiti mašina. Mašina može povrijediti divlje životinje tokom rada.
• Temeljito pregledajte područje na kojem ćete koristiti mašinu i uklonite sve kamenje, štapove, žice, kosti i druge strane predmete. Odbačeni predmeti mogu izazvati ličnu povredu.

• Prije korištenja mašine uvijek vizuelno provjerite jesu li rezač ili oštrica i sklop rezača ili oštrice oštećeni. Oštećeni dijelovi povećavaju rizik od povreda.

• Slijedite uputstva za promjenu pribora. Neispravno zategnute matice ili vijci za pričvršćivanje oštrice mogu oštetiti oštricu ili dovesti do njenog odvajanja.

• Nominalna brzina rotacije rezača mora biti najmanje jednaka maksimalnoj brzini rotacije označenoj na mašini. Rezači koji rade brže od svoje nominalne brzine rotacije se mogu slomiti i dijelovi se mogu razletjeti naokolo.
• Nosite zaštitu za oči, uši, glavu i ruke. Adekvatna zaštitna oprema će smanjiti fizičke povrede ili slučajan kontakt s reznom linijom ili oštricom.
• Prilikom rada s mašinom uvijek nosite zaštitnu obuću koja se ne kliže. Nemojte rukovati mašinom kada ste bosi ili nosite otvorene sandale. To smanjuje mogućnost povrede stopala uslijed kontakta s pokretnim rezačem, flaksom ili oštricom.
• Uvijek nosite dugačke hlače kada rukujete mašinom. Izložena koža povećava vjerovatnost povreda odbačenim predmetima.
• Promatračima onemogućite pristup kada rukujete mašinom. Odbačene krhotine mogu izazvati teške tjelesne povrede.
• Uvijek koristite obje ruke kada rukujete mašinom. Držanjem mašine s obje ruke izbjeći ćete gubitak kontrole.
• Držite mašinu isključivo za izolirane površine za hvatanje jer rezna linija ili nož mogu doći u kontakt sa skrivenim žicama. Rezna linija ili noževi koji dođu u dodir s provodnikom pod naponom može dovesti pod napon izložene metalne dijelove mašine i rukovalac može pretrpjeti električni udar.
• U svakom trenutku pazite na položaj nogu i rukujte mašinom samo dok stojite na tlu. Klizave i nestabilne površine mogu uzrokovati gubitak ravnoteže ili kontrole nad mašinom.
• Nemojte koristiti mašinu na pretjerano strmim padinama. Time se smanjuje rizik od gubitka kontrole, klizanja i pada što može dovesti do tjelesnih povreda.
• Kada radite na padinama, uvijek pazite na položaj nogu, na kosinama uvijek radite poprečno, nikada gore ili dolje i budite krajnje oprezni kada mijenjate smjer. Time se smanjuje rizik od gubitka kontrole, klizanja i pada što može dovesti do tjelesnih povreda.
• Držite sve dijelove tijela podalje od rezača, flaksa ili noža dok mašina radi. Prije pokretanja mašine, provjerite da rezač, flaks ili nož ne dodiruju ništa. Trenutak nepažnje tokom rada s mašinom može dovesti do toga da se povrijedite vi ili neko drugi.
• Nemojte rukovati mašinom iznad visine struka. Ovo pomaže u sprečavanju nenamjernog kontakta rezača ili noža i omogućava bolje upravljanje mašinom u neočekivanim situacijama.

• Prilikom rezanja žbunja i mladica koji su napregnuti, vodite računa o povratnom udaru. Kada se napregnutost u vlaknima drveta otpusti, žbun ili mladica može udariti rukovaoca i/ili izbiti mašinu van kontrole.

• Budite krajnje oprezni prilikom rezanja rastinja i mladica. Tanak materijal se može uhvatiti u nož i baciti prema vama ili vas izbaciti iz ravnoteže.

• Održavajte kontrolu nad mašinom i ne dirajte rezače, flaks ili noževe i druge opasne pokretne dijelove dok su još u pokretu. Time se smanjuje opasnost od povreda pokretnim dijelovima.
• Prilikom uklanjanja zaglavljenog reznog materijala ili servisiranja mašine, pazite da svi prekidači za pokretanje budu isključeni i kabl za napajanje iskopčan. Neočekivano pokretanje mašine prilikom uklanjanja zaglavljenog reznog materijala ili servisiranja može dovesti do teških tjelesnih povreda.
• Nosite mašinu dok je isključena i dalje od tijela. Ispravno rukovanje mašinom će smanjiti vjerovatnoću slučajnog kontakta s pokretnim rezačem, flaksom ili nožem.
• Prilikom transporta ili skladištenja mašine, uvijek postavite poklopac na metalne oštrice. Pravilnim rukovanjem mašinom smanjit ćete vjerovatnoću slučajnog kontakta s pokretnim nožem.
• Koristite samo zamjenske rezače, flaks, rezne glave i oštrice koje je naveo proizvođač. Neodgovarajući zamjenski dijelovi mogu povećati rizik od loma i povreda.

Sklapanje opreme za rezanje

Raščišćavanje trave nožem za travu

1. Noževi za travu i sječiva za travu se ne smiju koristiti na drvenim panjevima.
2. Sječivo za travu se koristi za sve vrste visoke ili guste trave.

3. Trava se reže bočnim, njihajućim kretnjama, pri čemu kretnja zdesna nalijevo predstavlja zamah raščišćavanja, a kretnja slijeva nadesno povratni zamah. Pustite da lijeva strana noža (između 8 i 12 sati) reže.

4. Ako je nož nagnut u lijevo kada se raščišćava trava, trava će padati u jednom redu, što olakšava njeno skupljanje, npr. pri grabljenju.

5. Pokušajte ritmično raditi. Stojite čvrsto sa raširenim nogama. Krećite se prema naprijed nakon povratnog zamaha i ponovo stanite čvrsto.
6. Pustite da potporna posuda lagano leži na tlu. Ona se koristi da zaštiti nož od udaranja od tlo.
7. Smanjite rizik od omotavanja materijala oko noža tako što ćete uvijek raditi uz maksimalnu brzinu i izbjegavajte prethodno odrezani materijal pri povratnom zamahu.
8. Zaustavite motor, otkopčajte pojas i položite mašinu na tlo prije nego što počnete skupljati odrezani materijal.

Električna sigurnost

• Utikači električnog alata moraju odgovarati utičnicama. Nemojte ni na koji način mijenjati utikač. Nemojte upotrebljavati utikače prilagodnika za električne alate s uzemljenjem. Originalni utikači i odgovarajuće utičnice smanjuju opasnost od strujnog udara.
• Izbjegavajte kontakt s uzemljenim površinama kao što su cijevi, radijatori, štednjaci i hladnjaci. Postoji velika opasnost od strujnog udara ako dođete u dodir s uzemljenom površinom.
• Električne alate nemojte izlagati kiši ili vlažnim uvjetima. U slučaju dospijevanja vode u električni alat povećava se opasnost od strujnog udara.
• Pazite na kabel. Kabel nemojte upotrebljavati za prenošenje, povlačenje ili isključivanje električnog alata. Držite ga podalje od vrućine, ulja, oštrih rubova ili pokretnih dijelova. Oštećeni ili zapetljani kabeli povećavaju opasnost od strujnog udara.
• Kada električni alat upotrebljavate na otvorenom, morate upotrebljavati odgovarajući produžni kabel. Kabel predviđen za upotrebu na otvorenom smanjuje opasnost od strujnog udara.
• Ako električnim alatom morate rukovati na vlažnom mjestu, koristite napajanje putem zaštitnog uređaja diferencijalne struje (RCD). Primjenom zaštitnog uređaja diferencijalne struje (RCD) smanjuje se opasnost od strujnog udara.

Osobna sigurnost

Sigurnosna upozorenja za trimer za travu, čistač šikare i motornu pilu za čišćenje šikare

Čišćenje trave s rezačem trave

1. Noževi za travu i rezači trave ne smiju se koristiti za stabiljike slične drveću.
2. Nož za travu upotrebljava se za sve vrste visoke ili čvrste trave.
3. Trava se kosi poprečnim njihajućim pokretom, pri čemu je pokret s desna na lijevo zamah za čišćenje, a pokret s lijeva na desno povratni zamah. Neka rezanje obavlja lijeva strana noža (između 8 i 12 sati).
4. Ako nož pri čišćenju trave magnete ulijevo trava će se slagati u redove što olakšava sakupljanje, npr. grabljanjem.

5. Nastojite raditi u ritmu. Stanite čvrsto raširenih nogu. Nakon povratnog zamaha pomaknite se prema naprijed i ponovno zauzmite čvrsti stav.

6. Kapa noža treba se lagano naslanjati na tlo. Ona će zaštititi list od dodira sa tlom.

7. Smanjite opasnost od omatanja materijala oko noža radeći uvijek punom brzinom i izbjegavanjem prethodno pokošenog materijala tijekom povratnog zamaha.
8. Prije sakupljanja pokošenog materijala zaustavite motor, otpustite naramenice i položite stroj na tlo.

Obrezivanje trave glavom trimera

Podrezivanje trave

1. Glavu trimera držite neposredno iznad tla, pod kutom. (Sl. 48) Flaks trimera za travu nemojte utiskati u travu.
2. Ako kosite travu u blizini predmeta, upotrebljavajte 80 % brzine. (Sl. 49)

Košenje trave

1. Flaks trimera za travu tijekom košenja treba biti paralelan s tlom. (Sl. 50)
2. Glavu trimera nemojte pritiskati na tlo. Možete oštetiti tlo i proizvod.
3. Nemojte dopustiti neprekidan dodir glave trimera i tla, tako možete oštetiti glavu trimera.
4. Pri pomicanju stroja s jedne strane na drugu tijekom košenja trave primijenite punu brzinu. (Sl. 51) Flaks trimera za travu treba biti paralelan s tlom.

Čišćenje trave

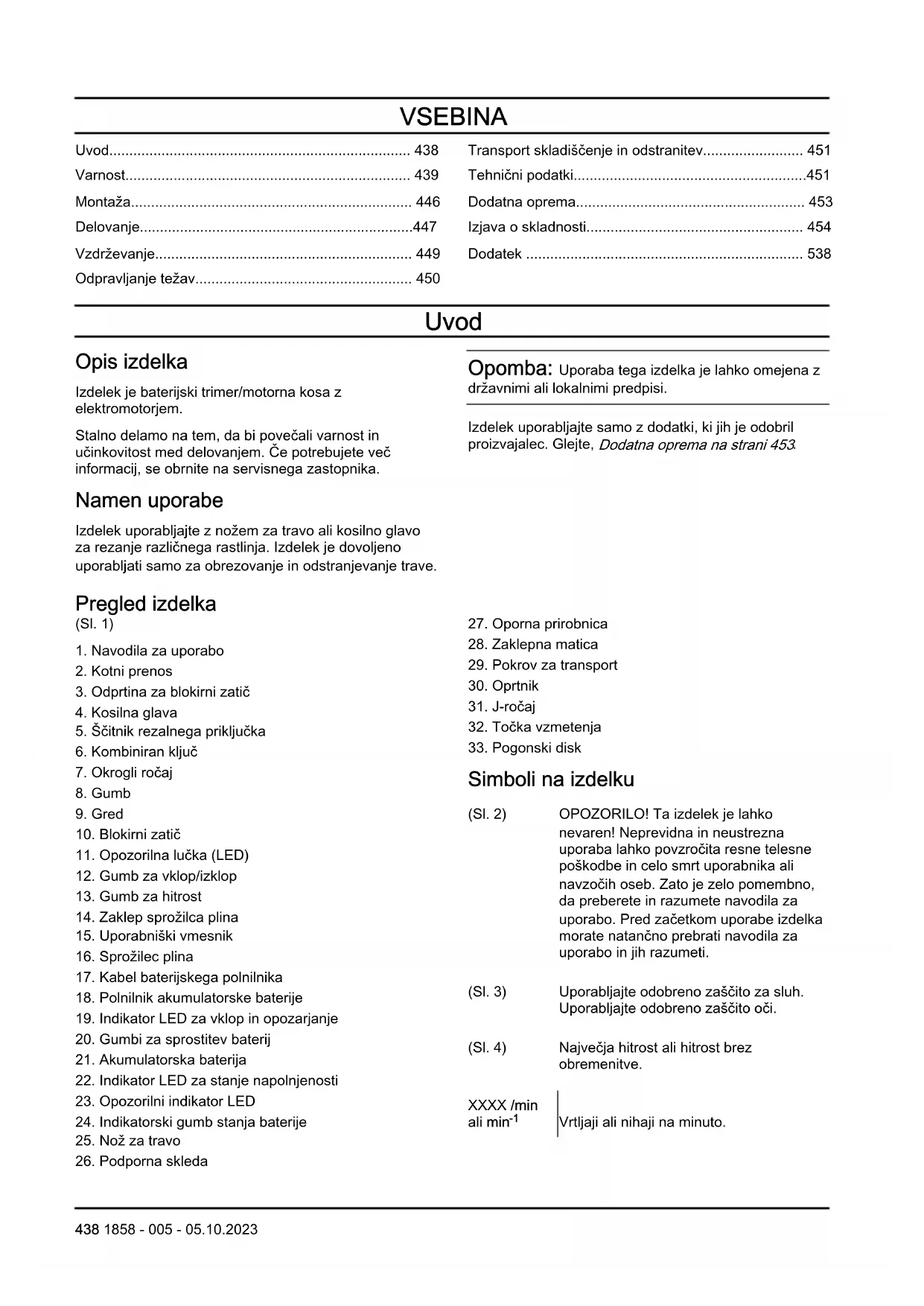

Uvod....438
Varnost.... 439
Montaža.... 446
Delovanje....447
Vzdrževanje.... 449
Odpravljanje težav.... 450

Transport skladiščenje in odstranitev.... 451
Tehnični podatki....451
Dodatna oprema.... 453
Izjava o skladnosti.... 454
Dodatek 538

Uvod

Opis izdelka

Izdelek je baterijski trimer/motorna kosa z elektromotorjem.

Stalno delamo na tem, da bi povečali varnost in učinkovitost med delovanjem. Če potrebujete več informacij, se obrnite na servisnega zastopnika.

Namen uporabe

Izdelek uporabljajte z nožem za travo ali kosilno glavo za rezanje različnega rastlinja. Izdelek je dovoljeno uporabljati samo za obrezovanje in odstranjevanje trave.

Pregled izdelka

(SI. 1)

1. Navodila za uporabo
2. Kotni prenos
3. Odprtina za blokirni zatič
4. Kosilna glava
5. Ščitnik rezalnega priključka
6. Kombiniran ključ
7. Okrogli ročaj
8. Gumb
9. Gred
10. Blokirni zatič
11. Opozorilna lučka (LED)
12. Gumb za vklop/izklop
13. Gumb za hitrost
14. Zaklep sprožilca plina
15. Uporabniški vmesnik
16. Sprožilec plina
17. Kabel baterijskega polnilnika
18. Polnilnik akumulatorske baterije
19. Gumbi za sprostitev baterij
20. Akumulatorska baterija
21. Opozorilni indikator LED
22. Indikatorski gumb stanja baterije
23. Nož za travo

24. Podporna skleda

25. Indikator LED za vklop in opozarjanje

26. Indikator LED za stanje napolnjenosti

Opomba: Uporaba tega izdelka je lahko omejena z državnimi ali lokalnimi predpisi.

Izdelek uporabljajte samo z dodatki, ki jih je odobril proizvajalec. Glejte, Dodatna oprema na strani 453.

1. Oporna prirobnica
2. Zaklepna matica
3. Pokrov za transport
4. Oprtnik
5. J-ročaj
6. Točka vzmetenja
7. Pogonski disk

Simboli na izdelku

(SI. 2) OPOZORILO! Ta izdelek je lahko nevaren! Neprevidna in neustrezna uporaba lahko povzročita resne telesne poškodbe in celo smrt uporabnika ali navzočih oseb. Zato je zelo pomembno, da preberete in razumete navodila za uporabo. Pred začetkom uporabe izdelka morate natančno prebrati navodila za uporabo in jih razumeti.
(SI. 3) Uporabljajte odobreno zaščito za sluh. Uporabljajte odobreno zaščito oči.
(SI. 4) Največja hitrost ali hitrost brez obremenitve.
XXXX /min ali min ^-1
Vrtljaji ali nihaji na minuto.

(SI. 5) Nazivna napetost, V

(SI. 6) Enosmerni tok.

(SI. 7) Izdelek je skladen z veljavnimi direktivami ES.

(SI. 8) Izdelek je v skladu z veljavnimi direktivami ZK.

(SI. 9) Uporabljajte odobrene zaščitne rokavice.

(SI. 10) Uporabljajte trpežno obutev, ki ne drsi.

(SI. 11) Nevarnost sunka rezila.

(SI. 12) Simboli na izdelku ali njegovi embalaži opozarjajo, da tega izdelka ne smete obravnavati kot gospodinjskega odpadka. Ta izdelek je treba odložiti v ustrezen obrat za recikliranje.

(SI. 13) Priključek lahko izvrže predmete, ki se lahko odbijejo nazaj. Če ne uporabljate priporočene varnostne opreme, lahko pride do resnih poškodb oči.

(SI. 14) Pred vzdrževanjem odklopite baterijo.

(SI. 15) Izdelek je zaščiten pred pljuski vode.

(SI. 16) Delov telesa ne približujte vročim površinam.

(SI. 17) Emisija hrupa v okolje je skladna z direktivami in uredbami EU, ZK ter

zakonodajo Novega južnega Walesa, in sicer z direktivo "Zaščita okolja pri delu (nadzor hrupa) iz 2017". Zajamčena raven zvočne moči izdelka je navedena na in v Tehnični podatki na strani 451.

yyyyMMddxxxx

Na tipski ploščici je navedena serijska številka. yyyy je proizvodno leto, ww je proizvodni teden in xxxx je serijska številka.

(SI. 18)

Uporabnik mora poskrbeti, da v območju 15 metrov okrog in okrog naprave ni nobene osebe ali živali. Če več uporabnikov dela na istem mestu, morajo upoštevati medsebojno varnostno razdaljo vsaj 15 metrov.

Opomba: Ostali znaki in oznake na izdelku se nanašajo na zahteve za certifikacijo, ki veljajo za druga komercialna območja.

Škoda izdelka

• Izdelek ni pravilno popravljen.
• Izdelek je popravljen z deli, ki jih ni izdelal ali odobril proizvajalec.
• Na izdelku je nameščena dodatna oprema, ki je ni izdelal ali odobril proizvajalec.
• Izdelek ni bil popravljen v pooblaščenem servisnem centru ali pri pooblaščenem organu.

Varnost

Varnostne definicije

Opozorila, svarila in opombe opozarjajo na posebej pomembne dele priročnika.

OPOZORILO: Se uporabi, če obstaja nevarnost telesne poškodbe ali smrti uporabnika ali opazovalcev ob neupoštevanju navodil v tem priročniku.

POZOR: Se uporabi, če obstaja nevarnost poškodbe izdelka, drugih materialov ali okolice ob neupoštevanju navodil v tem priročniku.

Opomba: Se uporabi za podajanje podrobnejših informacij, potrebnih v dani situaciji.

Splošna varnostna opozorila za električno orodje

OPOZORILO: Preberite vsa varnostna opozorila, navodila, slike in specifikacije, dobavljene s tem električnim orodjem. Neupoštevanje vseh spodaj navedenih navodil lahko povzroči električni udar, požar in/ali težko telesno poškodbo.

- Shranite vsa opozorila in navodila za bodočo uporabo. Izraz »električno orodje« v opozorilih se nanaša na orodje z napajanjem prek kabla neposredno iz električnega omrežja ali baterijsko električno orodje (brez kabla).

Varnost delovnega področja

• Poskrbite za čistočo in dobro osvetlitev delovnega področja. Prenatrpani ali mračni prostori kar kličejo nesrečo.
• Električnega orodja ne uporabljajte v eksplozivnem okolju, na primer v bližini vnetljivih tekočin, plinov ali prahu. Električna orodja sprožajo iskre, ki lahko vžgejo prah ali hlape.
• Ne dovolite, da bi bili med uporabo električnega orodja prisotni otroci ali opazovalci. Odvračanje pozornosti lahko povzroči izgubo nadzora.

Električna varnost

• Vtiči električnega orodja se morajo ujemati z vtičnico. Vtiča na noben način ne spreminjajte. Z ozemljenim električnim orodjem ne uporabljajte adapterjev za vtikač. Nepredelani vtiči in ustrezne vtičnice poskrbijo za zmanjšano nevarnost električnega udara.
• Izogibajte se telesnega stika z ozemljenimi površinami, kot so cevi, radiatorji, štedilniki in hladilniki. Če je vaše telo ozemljeno, se nevarnost električnega udara poveča.
• Električnega orodja ne izpostavljajte dežju ali vlagi. Če v električno orodje prodre voda, se poveča nevarnost električnega udara.
• Ne ravnajte grobo s kablom. Nikoli ne uporabljajte kabla za prenašanje, vlečenje ali izklapljanje električnega orodja iz vtičnice. Kabel ne sme priti v stik z vročino toplote, oljem, ostrimi robovi ali premikajočimi deli. Poškodovani ali zavozlani kabli povečujejo nevarnost električnega udara.
• Če uporabljate električno orodje zunaj, uporabljajte kabelski podaljšek, ki je primeren za zunanjo uporabo. Za zmanjšanje nevarnosti električnega udara uporabljajte kabel, primeren za zunanjo uporabo.
• Če se ne morete izogniti upravljanju stroja v vlažnem okolju, uporabite zaščitno napravo na diferenčni tok (RCD). Uporaba naprave RCD zmanjšuje nevarnost električnega udara.

Osebna varnost

• Med uporabo električnega orodja bodite pozorni, pazite na svoja dejanja in ravnajte razumno. Ne uporabljajte električnega orodja, ko ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Trenutek nepozornosti med uporabo obrezovalnika žive meje lahko povzroči težko osebno poškodbo.
• Uporabljajte osebno zaščitno opremo. Vedno nosite zaščito za oči. Zaščitna oprema, na primer prašna maska, čevlji z nedrsečimi podplati, čelada ali zaščita za sluh, uporabljena v pravih okoliščinah, zmanjšuje nevarnost osebnih poškodb.
• Izogibajte se neželenemu zagonu. Pred priklopom orodja na električno omrežje ali namestitvijo baterije, držanjem v rokah ali prenašanjem se prepričajte, da je stikalo v položaju za izklop. Prenašanje električnega orodja s prstom na stikalu ali priklop

električnega orodja z vklopljenim stikalom lahko povzroči nesrečo.

• Preden električno orodje vklopite, odstranite ključ za nastavitev ali izvijač. Če ostane ključ ali izvijač pritrjen na vrteči se del električnega orodja, lahko pride do telesne poškodbe.
• Rok ne stegujte predaleč. Vedno zanesljivo stopajte in pazite na ravnotežje. To vam omogoča boljši nadzor nad električnim orodjem ob nepričakovanih dogodkih.
• Primerno se oblecite. Ne nosite ohlapnih oblačil in nakita. Z lasmi in oblačili ne segajte v območje gibljivih delov. Ohlapne obleke, nakit ali dolgi lasje se lahko zapletejo v premične dele.
• Če so naprave opremljene s priključkom za odvajanje in zbiranje prahu, mora biti ta zaseden in pravilno uporabljen. Zbiranje prahu lahko zmanjša nevarnost zaradi vdihavanja tega.
• Ne bodite samozadovoljni, ker ste zaradi pogoste uporabe navajeni orodja, in kljub vsemu upoštevajte varnostna načela orodja. Brezbrižna uporaba lahko v trenutku povzroči hudo telesno poškodbo.

Uporaba in nega električnega orodja

• Ne preobremenite električnega orodja. Uporabite pravilno električno orodje za vrsto uporabe. Pravilno električno orodje bo delo opravilo bolje in varneje, će deluje pri hitrosti, za katero je bil zasnovano.
• Električnega orodja ne uporabljajte, če stikalo za vklop/izklop ne deluje. Orodje, ki ga ni mogoče upravljati s stikalom, je nevarno in ga je potrebno popraviti.
• Pred izvajanjem nastavitev, menjavo priključkov ali shranjevanjem električnega orodja izvlecite vtič iz omrežne vtičnice in/ali odstranite baterijo iz električnega orodja, če je to mogoče. Taki preventivni ukrepi pomagajo zmanjšati nevarnost neželenega zagona električnega orodja.
• Električno orodje, ki ga ne potrebujete, shranite izven dosega otrok in ne dovolite, da bi ga uporabljale osebe, ki električnega orodja ne poznajo ali ne poznajo teh navodil. Električna orodja so v rokah neukih oseb nevarna.
• Vzdržujte električna orodja in dodatno opremo. Preverite poravnavo ali zatikanje pomičnih delov. Preverite, da noben del ni poškodovan in vsa druga stanja, ki bi lahko vplivala na delovanje električnega orodja. Če je električno orodje poškodovano, ga pred uporabo odnesite v popravilo. Veliko nesreč povzročijo slabo vzdrževana električna orodja.
• Rezila naj bodo vedno ostra in čista. Pravilno vzdrževana rezila z ostrimi rezalnimi robovi se manj zatikajo in jih je lažje kontrolirati.
• Električna orodja, dodatke, rezalne ploščice ipd. uporabljajte skladno s temi navodili ter upoštevajte delovne pogoje in delo, ki ga boste opravljali. Uporaba električnega orodja za opravila, za katera ta naprava ni namenjena, je lahko nevarna.

- Ročaji in prijemalne površine naj bodo suhi, čisti in brez ostankov olja in masti. Če so ročaji in prijemalne površine spolzki, ne omogočajo varne uporabe in upravljanja z orodjem v nepričakovanih razmerah.

Uporaba in nega baterije

• Baterijo polnite le s polnilnikom, ki ga določi proizvajalec. Polnilnik, ki je primeren za eno vrsto baterij, lahko poveča nevarnost požara pri drugih baterijah.
• Električno orodje uporabljajte le s točno določenimi baterijami. Če uporabite druge baterije, se lahko poveča nevarnost poškodb in požara.
• Ko baterije ne uporabljate, ne sme priti v stik z drugimi kovinskimi predmeti, kot so sponke za papir, kovanci, ključi, žeblji, vijaki ali drugi majhni kovinski predmeti, ki lahko vzpostavijo povezavo med dvema poloma. Kratek stik med poloma baterije lahko povzroči opekline ali požar.
• Ob nepravilni in grobi uporabi lahko iz baterije izteka tekočina; izogibajte se stiku s tekočino. Če se tekočine nehote dotaknete, sperite roke z vodo. Če pride tekočina v stik z očmi, poiščite zdravniško pomoč. Tekočina, ki izteka iz baterije, lahko povzroči draženje ali opekline.
• Ne uporabljajte poškodovanega ali spremenjenega baterijskega paketa ali orodja. Poškodovani ali predelani akumulatorji se lahko obnašajo nepredvidljivo in lahko posledično zagorijo, eksplodirajo ali predstavljajo nevarnost poškodb.
• Baterijskega paketa ali orodja ne izpostavljajte ognju ali previsokim temperaturam. Izpostavljenost ognju ali temperaturam nad 130 °C (266 °F) lahko povzroči eksplozijo.
• Upoštevajte vsa navodila za polnjenje in ne polnite baterijskega paketa ali orodja pri temperaturah zunaj temperaturnega območja, navedenega v navodilih. Neustrezna zamenjava ali temperature zunaj dovoljenega območja lahko povzročijo poškodbe baterije in povečajo nevarnost požara.

Servis

• Popravila električnega orodja sme izvajati usposobljen serviser in pri tem uporabljati originalne nadomestne dele. S tem zagotovite ohranitev kakovosti in varnosti električnega orodja.
• Ne servisirajte poškodovanih baterijskih enot. Baterijske pakete lahko servisirajo samo proizvajalec in pooblaščeni servisni ponudniki.

Varnostna opozorila za prirezovalnik trave, motorno koso motorno žago za grmičevje

• Orodja ne uporabljajte v slabem vremenu, zlasti ko obstaja nevarnost bliskanja. S tem zmanjšate nevarnost udara strele.
• Prepričajte se, da na območju, na katerem nameravate uporabiti stroj, ni prostoživečih živali.

Stroj lahko med delovanjem poškoduje prostoživeče živali.

• Skrbno preglejte območje, na katerem boste uporabljali stroj, ter odstranite vse kamne, veje, kable, kosti in druge predmete. Zaradi izmeta predmetov lahko pride do telesnih poškodb.
• Pred uporabo stroja se vedno vizualno prepričajte, da rezalnik in rezilo ter sklop rezalnika in rezila nista poškodovana. Poškodovani deli povečajo nevarnost poškodb.
• Upoštevajte navodila za zamenjavo dodatne opreme. Nepravilno zategnjene matice ali vijaki za pritrditev rezila lahko poškodujejo rezilo ali ga odtrgajo.
• Nazivna vrtilna hitrost rezalnika mora biti vsaj enaka najvišji navedeni vrtilni hitrosti, navedeni na stroju. Rezalnik, ki deluje s hitrostjo, višjo od svoje nazivne hitrosti, se lahko zlomi in razleti.
• Nosite zaščito za oči, ušesa, glavo in roke. Ustrezna zaščitna oprema zmanjša nevarnost telesnih poškodb zaradi letečih ostankov ali nenamernega stika z rezalno nitko ali rezilom.
• Med uporabo stroja vedno nosite nedrsečo zaščitno obutev. Stroja ne uporabljajte bosi ali v sandalih. S tem zmanjšate možnost poškodb stopal zaradi stika s premikajočim se rezalnikom, rezalno nitko ali rezilom.
• Med uporabo stroja obvezno nosite dolge hlače. Izpostavljena koža poveča verjetnost poškodb zaradi letečih predmetov.
• Poskrbite, da se mimoidoči ne približajo stroju med njegovo uporabo. Zaradi izmeta predmetov lahko pride do hudih telesnih poškodb.
• Stroj vedno upravljajte z obema rokama Če stroj držite z obema rokama, se izognete izgubi nadzora.
• Stroj držite samo za izolirane površine, ker lahko rezalna nitka ali rezilo prideta v stik s skritimi kabli. Če se rezalna nitka ali rezila dotaknejo kabla pod napetostjo, lahko napetost preide tudi na ostale kovinske dele stroja, zaradi česar lahko uporabnik doživi električni udar.
• Vedno imejte ustrezno podlago za noge in stroj upravljajte le, če stojite na tleh. Na drsečih in nestabilnih površinah lahko izgubite ravnotežje ali nadzor nad strojem.
• Stroja ne uporabljajte na strminah z izjemno velikim naklonom. S tem zmanjšate tveganje izgube nadzora, zdrsa in padca, ki lahko povzroči telesne poškodbe.
• Pri delu na strminah se vedno prepričajte, da stojite na stabilni podlagi, vedno delajte v vodoravni smeri, nikoli navzgor ali navzdol, in bodite izjemno previdni pri spreminjanju smeri. S tem zmanjšate tveganje izgube nadzora, zdrsa in padca, ki lahko povzroči telesne poškodbe.
• Med delovanjem stroja se z nobenim delom telesa ne približujte rezalniku, rezalni nitki ali rezilu. Pred zagonom stroja se prepričajte, da rezalni, rezalna nitka ali rezilo ni v stiku z nobenim predmetom.

Trenutek nepozornosti med uporabo stroja lahko povzroči težko osebno poškodbo vas ali drugih.

• Stroja ne uporabljajte nad višino pasu. Tako preprečite neželen stik z rezalnikom in omogočite boljši nadzor nad strojem v nepričakovanih okoliščinah.
• Pri rezanju napetega grmičevja ali mladik bodite pozorni, saj lahko švigne nazaj. Ko se napetost v lesnih vlaknih sprosti, lahko grmičevje ali mladika oplazita upravljavca, ki posledično izgubi nadzor nad strojem.
• Bodite še posebej pazljivi pri žaganju grmičevja in mladih dreves. Drobne veje se lahko zataknejo v rezilo in vas oplazijo ali vržejo iz ravnotežja.
• Vzdržujte nadzor nad strojem in se ne dotikajte rezalnika, rezalne nitke ali rezila ter drugih nevarnih gibljivih delov, ko se še premikajo. Tako zmanjšate tveganje telesnih poškodb zaradi gibljivih delov.
• Pri odstranjevanju zagozdenega materiala ali pri servisiranju stroja preverite, ali so vsa vklopna stikala izključena in ali je napajalni kabel izključen. Nepričakovani zagon stroja med odstranjevanjem zatakjenega materiala ali med servisiranjem lahko privede do resnih telesnih poškodb.
• Pri prenašanju stroja mora biti stroj izklopljen in stran od telesa. Pravilno ravnanje s strojem zmanjša verjetnost nenamernega stika s premikajočim se rezalnikom, rezalno nitko ali rezilom.
• Pri prenašanju ali shranjevanju stroja obvezno namestite pokrov za kovinska rezila. S pravilnim ravnanjem s strojem boste zmanjšali možnost nenamernega stika z rezilom.
• Uporabljajte samo nadomestne rezalnike, rezalne nitke, rezalne glave in rezila, ki jih je določil proizvajalec. Nepravilni nadomestni deli lahko povečajo nevarnost zloma in telesnih poškodb.
• Izdelek izklopite, preden se premaknete na drugo območje. Pred predajo izdelka drugi osebi obvezno odstranite baterijo.
• Izdelka nikoli ne odložite, če ga niste izklopili in odstranili baterije. Kadar je izdelek vklopljen, mora biti vedno pod vašim nadzorom.
• Orodje za rezanje se po izklopu izdelka ne zaustavi takoj.
• Pred začetkom uporabe in po kakršnem koli trku preglejte izdelek in poiščite morebitne poškodbe ter jih po potrebi popravite.
• Če se med uporabo izdelka karkoli zatakne v rezalni priključek, prenehajte delo in izdelek izklopite. Rezalni priključek se mora popolnoma zaustaviti. Pred čiščenjem, pregledom ali popravilom izdelka in/ali rezalne opreme odstranite baterijo.
• Pred uporabo preverite izdelek. Glejte, Varnostne naprave na izdelku na strani 444 in Rezalni priključek na strani 445. Ne uporabljajte pokvarjenega izdelka. Izvajajte varnostne preglede

Druge splošne varnostne informacije

in vzdrževalna dela ter upoštevajte servisna navodila, opisana v tem priročniku.

• Poškodovan rezalni priključek lahko pomeni večjo nevarnost nesreč pri delu.
• Preverite, ali je oprema umazana ali razpokana. Z opremo s krtačko odstranite travo in listje. Po potrebi uporabljajte rokavice.
• Prezračevalne odprtine morajo biti obvezno proste.
• Prepričajte se, da je kosilna glava pravilno nameščena na obrezovalnik.
• Pred začetkom morajo biti nameščeni vsi pokrovi, varovala in ročice.
• Preverite, ali je izdelek v brezhibnem delovnem položaju. Preverite ali so vsi vijaki in matice zatesnjeni.
• Preverite, ali sta kosilna glava in ščitnik obrezovalnika nepoškodovana in brez razpok. Zamenjajte kosilno glavo in ščitnik trimerja, će sta bila izpostavljena udarcem ali imata razpoke. Vedno uporabljajte ščitnik, priporočen za rezalni priključek, ki ga uporabljate. Glejte, Dodatna oprema na strani 453.
• Izdelek je nevarno orodje, če niste previdni ali čega ne uporabljate pravilno. Ta izdelek lahko povzročihude poškodbe oziroma smrt upravljavca ali drugih.
• Ta stroj ni namenjen uporabi s strani oseb (vključno z otroci) z omejenimi telesnimi, zaznavalnimi ali duševnimi sposobnostmi ali osebe z nezadostnimi izkušnjami in znanjem, razen će jih pri uporabi nadzoruje ali jim o uporabi svetuje oseba, ki je odgovorna za njihovo varnost. Otroci morajo biti pod nadzorom, da se s strojem ne igrajo.
• Nikoli ne dovolite otrokom, da uporabljajo napravo ali da so v njeni bližini. Ker je zagon stroja zelo preprost, ga lahko zaženejo tudi otroci, će jih ne nadzorujete. To lahko pomeni tveganje resne osebne poškodbe. Zaradi tega izklopite baterijo, ko naprave ne morete natančno nadzorovati.
• Izdelka in/ali akumulatorja ne smejo uporabljati, vzdrževali ali popravljali otroci ali druge osebe, ki za to niso usposobljene.
• Napravo shranite v prostoru, ki ga lahko zaklenete, da ni v doşegu otrok in nepooblaščenih oseb.
• Pri skladiščenju in transportu je treba vedno uporabiti pokrov za transport.
• Z rokami ali stopali ne posegajte v območja rezanja, še posebej med vklopom motorja.
• Z rokami in nogami ne segajte v območje rezalnega priključka, dokler se popolnoma ne zaustavi in je izdelek izklopljen.
• Ne odstranjujte odrezanega materiala in ne dovolite drugim, da bi ga odstranjevali, kadar je izdelek vklopljen ali se rezalna oprema vrt. Takšno ravnanje lahko povzroči resne poškodbe.
• Ne pozabite, da ste kot uporabnik odgovorni za morebitno izpostavitev ljudi ali njihove lastnine nesrečam ali nevarnosti.
• Nikoli ne smete spreminjati prvotne izvedbe izdelka brez predhodnega dovoljenja proizvajalca.

Uporabljajte samo originalno dodatno opremo. Spremembe brez pooblastila in/ali neoriginalni deli lahko povzročijo resne poškodbe ali smrt uporabnika in drugih. Garancija morda ne krije škode ali odgovornosti, ki je nastala zaradi uporabe neodobrenih dodatkov ali nadomestnih delov.

• Edini priključki, ki jih lahko uporabljate s tem izdelkom, so rezalni priključki, ki jih priporočamo v poglavju z Dodatno opremo. Glejte, Dodatna oprema na strani 453.
• Nikoli ne uporabljajte izdelka, katerega prvotne specifikacije so bile na kakršen koli način spremenjene.
• Ne uporabljajte pokvarjenega izdelka. Sledite navodilom za varnostni pregled, vzdrževanje in servis v skladu z napotki v teh navodilih. Nekatere vrste vzdrževalnih del in popravil lahko opravi samo za to usposobljeno strokovno osebje. Glejte navodila v poglavju Vzdrževanje.
• Delo v slabem vremenu izčrpava in pogosto prispeva k dodatnim tveganjem. Zaradi povečanega tveganja uporaba stroja v zelo slabem vremenu ni priporočljiva, na primer v gosti megli, nalivih, močnem vetru, hudem mrazu ali ob nevarnosti udara strele itd.
• Orodja ne uporabljajte z lestve, stola ali drugega dvignjenega položaja, ki ni povsem varen.
• Naprave, ki jih ne uporabljate, shranjujte v zaprtih prostorih – kadar naprave ne uporabljate, jo shranite v notranjem prostoru.
• Vseh možnih situacij ni mogoče predvideti. Pri delu s strojem bodite vedno previdni in prisebni. Izogibajte se situacijam, ki se vam zdijo prezahtevne. Če po branju teh navodil še vedno niste prepričani o delovnih postopkih, se pred nadaljevanjem posvetujte s strokovnjakom.
  • V premeru 15 metrov (50 čevljev) od delovnega mesta se ljudje ali živali ne smejo zadrževati. Če sočasno v območju dela več uporabnikov, mora biti varnostna razdalja med njimi vsaj 15 metrov (50 čevljev). To lahko pomeni nevarnost resne telesne poškodbe. V primeru približevanja oseb nemudoma izklopite izdelek. Z izdelkom nikoli ne zamahnite, ne da bi pred tem preverili prostor za sabo in se tako prepričali, da v varnostnem območju ni nikogar.
• Zagotovite, da osebe, živali ali drugi predmeti ne morejo vplivati na nadzor nad izdelkom in ne morejo priti v stik z rezalnim priključkom ali predmeti, ki jih rezalni priključek meče naokrog. Vendar izdelka ne uporabljajte, če v primeru nesreče ne morete priklicati pomoči.
• Prepričajte se, da se lahko varno gibljete in stojite. Če se morate nepričakovano premakniti, preverite okolico za morebitne ovire (korenine, kamenje, veje, jarke, itd.). Pri delu na nagnjenih tleh bodite še posebej previdni.
  • Hodite, nikoli ne tecite.
• Preglejte delovno območje. Odstranite vse trde dele, na primer kamenje, razbito steklo, žeblje, jeklene

žice, vrvi ipd., ki bi jih rezilo lahko izvrglo ali pa se lahko navijejo okrog rezila ali ščitnika.

• Pazite na kose in veje, ki jih izdelek lahko izvrže med rezanjem. Ne režite preblizu tlom, od koder bi se lahko izvrgli kamni in drugi predmeti.
• Kadar je izdelek vklopljen, oblačila ali deli telesa ne smejo priti v stik z rezalnim priključkom. Izdelek držite pod višino pasu.
• Pozor pred izmetom predmetov. Uporabljajte vedno odobrena zaščitna očala. Nikoli se ne nagibajte čez ščitnik rezalnega priključka. Kamenje, odpadki ipd. se lahko odbijejo v oči, to pa lahko povzroči slepoto ali resne poškodbe.
• Bodite vedno pozorni na svarilne znake in klice, ko nosite zaščito za sluh. Zaščito za sluh odstranite takoj, ko se izdelek izklopi.
• Če se pojavi neželeno tresenje, s kosilno glavo udarite po tleh in tako podaljšajte nitko, da se izdelek preneha tresti.
• Če začne izdelek nenadzorovano tresti, ga izklopite in odstranite baterijo.
• Pri osebah, ki imajo težave s krvnim obtokom, lahko pretirana izpostavljenost tresljajem povzroči poškodbe ožilja ali živčevja. Če opazite simptome pretirane izpostavljenosti tresljajem, se posvetujte z zdravnikom. Ti simptomi zajemajo otrplost, izgubo občutenja, ščemenje, zbadanje, bolečino, zmanjšano moč in spremembe barve ali stanja kože. Običajno se pojavijo v prstih, na rokah ali na zapestjih.
• Izdelek vedno primite z obema rokama. Izdelek držite ob svojem desnem boku.

Vzroki za sunek rezila in povezana opozorila

• Z obema rokama trdno držite stroj in jih postavite tako, da boste preprečili sunke rezila. S telesom se postavite na levo stran stroja. Sunek rezila lahko poveča nevarnost poškodb zaradi nepričakovanega premikanja stroja. Sunke rezila lahko uporabnik ublaži, će izvaja pravilne ukrepe.
• Kadar se rezilo iz kakršnega koli razloga zatika ali prekinja rezanje, stroj izklopite in ga ne premikajte iz materiala, dokler se rezilo popolnoma ne zaustavi. Ko se rezilo zatika, stroja nikoli ne poskušajte odstraniti iz materiala ali ga med premikanjem rezila povleči nazaj, sicer lahko pride do sunka rezila. Ugotovite vzrok za zatikanje rezila in težavo ustrezno odpravite.
• Ne uporabljajte topih ali poškodovanih rezil. Topa ali poškodovana rezila povečajo nevarnost, da se zataknejo ali ujamejo za predmet, kar povzroči sunek rezila.
• Vedno poskrbite za dobro vidnost materiala, ki ga režete. Do sunka rezila pogosteje pride na območjih s slabim pregledom nad rezanim materialom.
• Če se vam med delovanjem stroja približa druga oseba, stroj izklopite. V primeru sunka rezila obstaja večja nevarnost poškodb drugih oseb ob premikajočem se rezilu.

Osebna zaščitna oprema

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Pri uporabi izdelka vedno uporabljajte odobreno osebno zaščitno opremo. Osebna zaščitna oprema ne more popolnoma preprečiti poškodb, vendar v primeru nesreče omili posledice. Prodajalec naj vam pomaga izbrati ustrezno opremo.
• Uporabljajte zaščitno čelado, će obstaja nevarnost padajočih predmetov.
• Nosite homologirano zaščito za sluh, ki ustrezno zmanjšuje hrup. Dolgotrajna izpostavljenost hrupu lahko povzroči trajne okvare sluha.
• Uporabljajte odobreno zaščito oči. Tudi će uporabljate vizir, morate vedno uporabljati tudi homologirana zaščitna očala. Homologirana zaščitna očala morajo biti skladna s standardom ANSI Z87.1 za ZDA ali s standardom EN 166 za države EU.

- Za zaščito obraza uporabite vizir. Vizir ne zadostuje za zaščito oči. (Sl. 19)

- Po potrebi uporabite rokavice, npr. kadar pritrjujete, pregledujete ali čistite rezalno opremo.

- Nosite trpežno obutev, ki ne drsi.

- Uporabljajte oblačila iz trpežnih materialov. Vedno uporabljajte trpežne dolge hlače in dolge rokave. Ne uporabljajte ohlapnih oblačil, ki se lahko zataknejo za vejice ali veje. Ne nosite nakita, kratkih hlač in sandalov in ne hodite bosi. Lase si varno spnite nad rameni.

(SI. 20)

- Paket prve pomoči hranite na dosegu roke.

(SI. 21)

Varnostne naprave na izdelku

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

V tem poglavju so opisane varnostne funkcije izdelka, njihov namen ter kako je stroj treba pregledovati in vzdrževati, da bo deloval pravilno. Glejte navodila v poglavju Uvod na strani 438 za mesta delov na izdelku.

Življenjska doba izdelka se lahko zaradi nepravilnega vzdrževanja oziroma zaradi nestrokovnih popravil ali servisiranja skrajša, poveča pa se tudi nevarnost nesreč. Če potrebujete več informacij, se obrnite na najbližjega pooblaščenega servisnega trgovca.

OPOZORILO: Nikoli ne uporabljajte izdelka s poškodovanimi varnostnimi deli. Varnostno opremo stroja je treba pregledovati in vzdrževati v skladu z

navodili, ki so podana v tem poglavju. Če izdelek ob pregledu ne izpolnjuje vseh opisanih pogojev, se nemudoma obrnite na pooblaščenega serviserja za popravilo.

POZOR: Vsa servisna dela in popravila na stroju zahtevajo posebno usposabljanje. To še posebej velja za varnostno opremo stroja. Če pri spodaj opisanem pregledu ugotovite, da kateri koli del stroja ne deluje tako, kot je opisano spodaj, se nemudoma obrnite na pooblaščeno servisno delavnico. Pri nakupu vseh naših izdelkov vam jamčimo dostop do strokovnih popravil in servisa. Če stroja niste kupili v kateri od naših pooblaščenih servisnih prodajaln, vprašajte prodajalca, kje je najbližja pooblaščena servisna delavnica.

Preverjanje uporabniškega vmesnika

1. Pritisnite in pridržite gumb za vklop/izklop (A).
   a) Izdelek je vklopljen, ko je prikaz (B) osvetljen. (SI. 22)
   b) Izdelek je zaustavljen, ko prikaz neha svetiti.

2. Če zasveti ali utripa opozorilni indikator na prikazu, glejte Uporabniški vmesnik na strani 450.

Preverjanje delovanja zaklepa vklopnega sprožilnika

Zaklep sprožilnika plina je zasnovan tako, da preprečuje neželeno delovanje. Ko pritisnete zaklep sprožilnika plina naprej (A) in ga nato pritisnete ob ročaj (B), je sprožilnik plina (C) sproščen. Ko sprostite ročaj, se sprožilnik plina in zaklep sprožilnika plina vrneta v izhodiščni položaj. Njuno gibanje uravnavajo tri med seboj neodvisne vzmeti. (SI. 23)

1. Ko je blokada sprožilca plina v izhodiščnem položaju, se prepričajte, da je sprožilec plina res v prvotnem položaju. (Sl. 24)
2. Pritisnite sprožilec plina in se prepričajte, da se ta po sprostitvi vrne v izhodiščni položaj. (Sl. 25)
3. Sprožilnik plina in zaklep sprožilnika plina se morata prosto premikati in povratna vzmet mora delovati pravilno.
4. Zaženite izdelek, glejte Zagon izdelka na strani 448.
5. Aktivirajte polno hitrost.
6. Sprostite sprožilnik plina in se prepričajte, da se rezalni priključek ustavi in obmiruje.

Preverjanje ščitnika rezalnega priključka

OPOZORILO: Rezalnega priključka ne uporabljajte brez odobrenega in pravilno nameščenega ščitnika rezalnega priključka. Vedno uporabljajte priporočen ščitnik za

nameščen rezalni priključek; glejte Dodatna oprema na strani 453. Če namestite pokvarjen ali napačen ščitnik rezalnega priključka, lahko pride do resnih telesnih poškodb.

Ščitnik rezalnega priključka preprečuje izmet predmetov v smer uporabnika. Prav tako preprečuje poškodbe, do katerih bi prišlo, će bi se dotaknili rezalnega priključka.

1. Zaustavite izdelek in odstranite baterijo.
2. Vizualno preverite, da ni prisotnih poškodb, npr. razpok. (Sl. 26)
3. Če je ščitnik rezalnega priključka poškodovan, ga zamenjajte.

Namestitev in odstranitev zaklepne matice

OPOZORILO: Zaustavite izdelek in odstranite baterijo. Uporabite zaščitne rokavice in bodite previdni pri ostrih robovih rezalnega priključka.

Z zaklepno matico pritrdite nekatere vrste rezalnih priključkov. Zaklepna matica ima levi navoj. (Sl. 27)

• Za namestitev zaklepno matico privijte v smeri, nasprotni vrtenju rezalnega priključka.
• Pri odstranjevanju rezalnih priključkov zaklepno matico odvijte v smeri vrtenja rezalnega priključka.
• Zaklepno matico morate sprostiti in odviti z nasadnim ključem na dolgem držalu. Puščica na sliki kaže na mesto, na katerem je treba uporabiti nasadni ključ.

Opomba: Prepričajte se, da zaklepne matice ne morete odviti ali priviti z roko. Zamenjajte matico, će upor najlonske plasti pri vrtenju ni najmanj 1,5 Nm. Matico je treba zamenjati, ko je bila nameščena približno desetkrat.

Rezalni priključek

OPOZORILO: Pred posegi na katerem koli delu rezalnega priključka odstranite baterijo in preverite, da se je rezalni priključek popolnoma zaustavil.

OPOZORILO: Uporabite pravilen rezalni priključek. Uporabljajte samo priporočene rezalne priključke s ščitniki, glejte Dodatna oprema na strani 453. Rezalni priključek mora biti pravilno nabrušen. Zaradi nepravilno nabrušenega rezalnega priključka je tveganje za nevaren izmet materiala večje.

OPOZORILO: Vrtenje rezila lahko povzroči poškodbe, će se po sprostitvi stikala vrti še naprej. Orodje ustrezno nadzirajte, dokler se rezilo popolnoma ne ustavi.

(SI. 28)

Pri delu z rezalnim priključkom uporabljajte zaščitne rokavice.

• Rezila in nože za travo uporabljajte za košenje goste trave.
• Za prirezovanje trave uporabljajte kosilno glavo.
• Preverite, ali je rezalni priključek poškodovan oziroma razpokan. Zamenjajte poškodovan rezalni priključek.

Kosilna glava

• Vedno uporabljajte pravilno kosilno glavo in rezalne priključke ter kosilno nitko. Glejte Dodatna oprema na strani 453 in navodila za sestavljanje na koncu priročnika.
• Prepričajte se, da rezilo na ščitniku obrezovalnika ni poškodovano.
• Kosilna nitka mora biti vedno trdno in enakomerno navita okrog koluta, da preprečite neobičajno tresenje izdelka. Nitke različnih dolžin lahko povzročijo nepotrebne vibracije. Udarjajte po kosilni glavi, da nastavite pravilno dolžino nitk.

Če želite podaljšati življenjsko dobo nitke, jo lahko pred namestitvijo za dva dni ali več namočite v vodo. Nitka bo tako odpornejša.

Nož za travo

• Uporabljajte pravilno nabrušena rezila. Zaradi nepravilno nabrušenega ali poškodovanega rezila se poveča nevarnost poškodb.
• Za pravilno brušenje in nastavitev rezila glejte navodila, ki so priložena rezilu.

Varnostna navodila za nameščanje

OPOZORILO: Pred uporabo izdelka natančno preberite, razumite in upoštevajte ta navodila.

- Preden sestavite izdelek, iz njega odstranite baterijo.

- Uporabljajte odobrene zaščitne rokavice.

- Poškodovan ali napačen ščitnik lahko povzroči poškodbe. Ne uporabljajte rezalnega priključka, ki nima nameščenega odobrenega ščitnika.

- Pogonski disk in oporna prirobnica se morata pravilno zaskočiti v središčno odprtino rezalnega priključka. Če je rezalni priključek nepravilno nameščen, lahko povzroči poškodbe ali celo smrt.

- Če je priključku priložen oprtnik, ga pravilno namestite na izdelek. Oprtnik omogoča varno delo ter preprečuje poškodbe uporabnika in drugih oseb.

Varnostna navodila za vzdrževanje

OPOZORILO: Pred vzdrževanjem izdelka preberite naslednja opozorilna navodila.

• Pred vzdrževanjem, drugimi pregledi ali sestavljanjem izdelka odstranite baterijo.
• Uporabnik sme sam izvajati le tista vzdrževalna in servisna dela, ki so navedena v teh navodilih za uporabo. Za obsežnejša vzdrževalna in servisna dela se obrnite na servisnega zastopnika.

• Baterije ali polnilnika nikoli ne čistite z vodo. Močno čistilo lahko poškoduje plastiko.

• Če ne vzdržujete izdelka, skrajšate njegovo življenjsko dobo in povečate nevarnost nesreč.

• Za servisiranje in popravila izdelka, zlasti za varnostne naprave na izdelku, je potrebno posebno usposabljanje. Če po izvedenem vzdrževanju niso vsa preverjanja uspešno opravljena, se obrnite na servisnega zastopnika. Zagotavljamo vam, da so za vaš izdelek na voljo strokovna popravila in servisne storitve.
• Uporabljajte samo originalne nadomestne dele.
• Pri popravilu rezalnega priključka morate vedno nositi močne zaščitne rokavice. Rezila so zelo ostra in se lahko hitro poškodujete.

Montaža

Namestitev okrolega ročaja

1. Okrogli ročaj namestite na gred med obema puščicama. Okrolega ročaja ali obročka za obešanje ne nameščajte na oznako. (Sl. 29)
2. V režo okrolega ročaja potisnite distančnik.
3. Namestite matico, gumbni in vijak, vendar ne zategnite.
4. Izdelek si prilagodite v najugodnejši delovni položaj.
5. Zategnite vijak.

Sestavljanje J-ročaja

OPOZORILO: Z J-ročajem ne uporabljajte listov krožnih žag.

1. J-ročaj namestite na okrogli ročaj s 3 vijaki. Vijakov ne zategnite popolnoma. (Sl. 30)
2. Izdelek si prilagodite v najugodnejši delovni položaj.
3. Zategnite vijake. (Sl. 31)

Namestitev rezalne opreme

Rezalna oprema vključuje rezalni priključek in ščitnik rezalnega priključka.

OPOZORILO: Uporabljajte zaščitne rokavice.

OPOZORILO: Vedno uporabljajte ščitnik rezalnega priključka, ki je priporočen za rezalni priključek. Glejte Tehnični podatki na strani 451.

OPOZORILO: Če je rezalni priključek nepravilno nameščen, lahko pride do poškodb ali celo smrti.

Rezalna oprema in ščitniki

Izdelek uporablja enak ščitnik rezalnega priključka pri rezilu za travo in rezalni glavi.

• Ščitnik rezalnega priključka in rezilo za travo.
  (SI. 32)
• Ščitnik rezalnega priključka in rezalna glava.
  (SI. 33)

Sestavljanje kosilne glave in rezila za travo

Namestitev kosilne glave

1. Postavite pogonski disk (B) na pogonsko gred.
2. Obrnite pogonsko gred, da se ena od odprtin v pogonskem disku poravna z ustrezno odprtino v ohišju menjalnika.
3. Vstavite blokirni zatič (C) v odprtino, da zaklenete gred.
4. Kosilno glavo (H) obrnite v nasprotni smeri urinega kazalca, da jih pritrdite. (Sl. 34)

Odstranitev kosilne glave

1. Vstavite blokirni zatič (C) v odprtino, da zaklenete gred.
2. Obrnite kosilno glavo (H) v smeri urinega kazalca, da jo odstranite.
3. Pogonski disk (B) odstranite s pogonske gredi. (Sl. 34)

Preverjanje ščitnika rezalnega priključka

1. Ščitnik rezalnega priključka (A) obesite na kavelj na nosilcu plošče (B). (Sl. 35)
2. Ščitnik rezalnega priključka namestite na gred in ga pritrdite z vijakom (C).

Odstranitev ščitnika rezalnega priključka

- Sprostite vijak (C) in ščitnik rezalnega priključka (A) odstranite z gredi. (Sl. 36)

Namestitev noža za travo

1. Opremo izdelka postavite na ravno površino in se prepričajte, da je rezilo pravilno nameščeno.

2. Obrnite pogonsko gred, da se ena od odprtin v pogonskem disku (B) poravna z ustrezno odprtino v ohišju menjalnika.

3. Vstavite blokirni zatič (C) v odprtino, da zaklenete gred.

4. Nož za travo (D), podporno skledo (E) in oporno prirobnico (F) postavite na pogonsko gred. (Sl. 37)

5. Poskrbite, da se pogonski disk in oporna prirobnica pravilno zaskočita v središčno odprtino noža za travo. (Sl. 28)

6. Namestite matico (G).

7. Matico privijte z inbus ključem. Gred inbus ključa držite blizu ščitnika rezila. Privijte jo v nasprotni smeri vrtenja rezalnega priključka. Privijte jo z zateznim momentom 35–50 Nm. (Sl. 38)

Odstranitev noža za travo

1. Da boste pravilno odstranili rezilo, opremo izdelka postavite na ravno površino.
2. Vstavite blokirni zatič (C) v odprtino na gredi, da zaklenete gred.
3. Odstranite matico (G).
4. Odstranite oporno prirobnico (F), podporno skledo (E) in nož za travo (D) s pogonske gredi. (Sl. 37)

Namestitev točke za obešanje

1. Točko nošenja namestite med puščici na zadnjem in okroglem ročaju. (Sl. 39)

Opomba: Točke nošenja ali okrolega ročaja ne namestite na nalepko.

1. Točko nošenja prilagodite tako, da bo izdelek dobro uravnotežen in ga bo mogoče preprosto uporabljati.

Delovanje

Uvod

OPOZORILO: Preden začnete uporabljati izdelek, morate prebrati in razumeti poglavje o varnosti.

Vstavitev baterije v izdelek

OPOZORILO: Za izdelek uporabljajte samo originalne baterije Husqvarna.

1. Baterija mora biti popolnoma napolnjena.
2. Potisnite baterijo v držalo baterije v izdelku. Baterija se zaskoči, ko slišite klik. (Sl. 40)

POZOR: Če baterije ni mogoče preprosto potisniti v držalo baterije, pomeni, da baterija ni pravilno nameščena. Izdelek se lahko tako poškoduje.

1. Baterija mora biti pravilno nameščena.

Pred uporabo izdelka

• Preglejte delovno območje, da se prepričate, da ste seznanjeni z vrsto terena, naklonom tal in morebitnimi ovirami, kot so kamenje, veje in jarki.

• Opravite generalni pregled izdelka.

• Opravite varnostne preglede, vzdrževanje in servisiranje, ki so navedeni v tem priročniku.

• Prepričajte se, da so vsi pokrovi, ščitniki, ročaji in rezalna oprema pravilno nameščeni in da niso poškodovani.
• Prepričajte se, da ni razpok na dnu zob noža za travo ali ob središčni odprtini rezila. Če je lopatica poškodovana, jo zamenjajte.

(SI. 41)

- Preverite, ali so na oporni prirobnici razpoke. Če je oporna prirobnica poškodovana, jo zamenjajte.

(SI. 42)

- Prepričajte se, da zaklepne matice ni mogoče odviti z roko. Zaklepna sila za zaklepno matico mora biti vsaj 1,5 Nm. Preverite, ali je moment zategnitve med 35 in 50 Nm.

(SI. 43)

- Preverite, ali je ščitnik rezalnega priključka poškodovan ali razpokan. Če je ščitnik rezalnega priključka udarjen ali razpokan, ga zamenjajte.

(SI. 44)

- Preverite, ali so na rezalni glavi poškodbe ali razpoke. Če je ščitnik rezalne glave udarjen ali razpokan, ga zamenjajte.

Delovni položaj

• Izdelek držite z 2 rokama.
• Izdelek držite ob svojem desnem boku.

• Rezalni priključek naj bo pod višino pasu.

• Izdelek mora vedno biti nameščen na oprtnik.

• Izognite se stiku z vročimi površinami.
• Izognite se stiku z rezalnim priključkom.

Nastavitev oprtnika

1. Namestite oprtnik.
2. Na točko nošenja pritrdite kabelski snop.
3. Dolžino oprtnika prilagajajte, dokler ni točka nošenja v višini desnega kolka.

Zagon izdelka

1. Pritisnite in pridržite gumb za vklop, dokler ne zasveti zelena lučka LED. (SI. 45)
2. Hitrost nadzorujte s sprožilnikom plina.

Omejitev najvišje hitrosti z gumbom za izbiro načina

Izdelek ima gumb za izbiro načina. Z gumbom za izbiro načina lahko uporabnik omeji najvišjo hitrost. Gumb za izbiro načina omogoča tri stopnje hitrosti. Pri nižji hitrosti delo traja dlje. 1. in 2. stopnjo uporabite, kadar za delo ne potrebujete najvišjega števila vrtljajev/polne moči. Če zaradi delovnih pogojev potrebujete najvišje število vrtljajev, uporabite 3. stopnjo. Pri delu ne uporabljajte višje stopnje, kot je potrebno.

1. Pritisnite gumb za izbiro načina, da nastavite najvišjo hitrost. Zelena lučka LED pomeni, da je funkcija vklopljena. (Sl. 46)
2. Za naslednjo hitrostno stopnjo znova pritisnite gumb za izbiro načina.

Funkcija samodejnega izklopa

Nevaren izmet materiala se zgodi, ko se izdelek hitro in s silo premakne na stran. Do nevarnega izmeta materiala pride, kadar nož za travo trči ali se zatakne ob predmet, ki ga ne more odrezati. Nevaren izmet materiala lahko povzroči izmet predmetov na izdelek ali uporabnika v vseh smereh. Obstaja nevarnost poškodb za uporabnika in druge navzoče osebe.

Nevarnost se poveča na območjih, kjer ni mogoče enostavno videti materiala, ki ga kosite.

Ne režite z območjem rezila, ki na sliki prikazano s sivo. Hitrost in gibanje rezila lahko povzročita nevaren izmet materiala. Nevarnost se poveča z debelino stebel, ki jih kosite.

(SI. 47)

Obrezovanje trave z nožem za travo

1. Nožev in rezil za travo ne smete uporabljati za olesenela stebla.

2. Nož za travo se uporablja za vse vrste visoke ali goste trave.

3. Trava obrezujte s stranskimi zamahi, pri čemer je zamah z desne na levo zamah za obrezovanje, zamah z leve na desno pa zamah za vrnitev v prvotni položaj. Travo naj obrezuje leva stran noža (položaj ure med 8.00 in 12.00).
4. Če je nož pri obrezovanju trave nagnjen na levo, se bo trava zbirala v liniji, zato jo bo lažje zbrati na kup, na primer z grabljami.
5. Poskusite delati v ritmu. Stojte stabilno, pri tem imejte noge nekoliko narazen. Po zamahu za vrnitev v prvotni položaj se pomaknite naprej in se spet postavite v stabilen položaj.
6. Podporna skleda naj bo rahlo oprta na tla. Uporablja se za zaščito noža pred udarcem v tla.
7. Zmanjšajte tveganje za navijanje materiala okrog noža tako, da vedno delate pri najvišjem številu vrtljajev in se po zamahu za vrnitev v prvotni položaj izognete obrezanemu materialu.
8. Pred začetkom zbiranja pokošenega materiala na kup zaustavite motor, odpnite oprtnik in postavite stroj na tla.

Prirezovanje trave s kosilno glavo

Obrezovanje trave

1. Kosilno glavo držite tik nad tlemi pod kotom. (Sl. 48) Obrezovalnika trave ne potiskajte v travo.
2. Ko obrezujete travo v bližini predmetov, uporabljajte 80-hitrost. (Sl. 49)

Košenje trave

1. Pri košnji naj bo obrezovalnik trave vedno vzporeden s tlemi. (Sl. 50)
2. Kosilne glave ne potiskajte ob tla. To lahko povzroči poškodbe tal in izdelka.
3. Kosilna glava se ne sme konstantno dotikati tal, saj se lahko poškoduje.
4. Ko izdelek med košnjo premikate levo in desno, uporabljajte najvišje število vrtljajev. (Sl. 51) Obrezovalnik trave naj bo vzpoređen s tlemi.

Pometanje trave

Zračni tok iz vrteče se kosilne nitke je mogoče uporabiti za odstranjevanje trave z določenega območja.

1. Kosilno glavo in njeno nitko držite vzporedno s tlemi, in sicer nad tlemi.
2. Aktivirajte polno hitrost.
3. Kosilno glavo premikajte od ene strani na drugo in tako pometite travo.

OPOZORILO: Očistite pokrov kosilne glave vsakič, ko montirate novo kosilno nitko, in tako preprečite neravnovesje in

Zaustavitev izdelka

1. Sprostite sprožilec plina ali zaklep sprožilca plina.

Vzdrževanje

Uvod

OPOZORILO: Pred izvajanjem vzdrževalnih del morate prebrati in razumeti poglavje o varnosti.

Urnik vzdrževanja

OPOZORILO: Pred vzdrževanjem odstranite baterijo.

V nadaljevanju je naveden seznam vzdrževalnih korakov, ki jih je treba opraviti pri izdelku.

Vzdrževanje	Dnevno	Teden-sko	Mesečno
Zunanje dele izdelka očistite s suho krpo. Ne uporabljajte vode. X
Preverite pravilno delovanje in brezhibnost gumba za vklop/izklop. X
Z varnostnega vidika se prepričajte, da sprožilec plina in zaklep sprožilca plina delujeta pravilno.	X
Preverite, da upravljalni elementi delujejo in niso poškodovani. X
Ročaj mora biti čist, suh in brez olja ali masti. X
Rezalni priključek ne sme biti poškodovan. Če je rezalni priključek poškodovan, ga zamenjajte.	X
Prepričajte se, da ščitnik rezalnega priključka ali nož ni poškodovan. Če je ščit-nik rezalnega priključka ali nož poškodovan, ga zamenjajte.	X
Prepričajte se, da so vijaki in matice dobro priviti. X
Prepričajte se, da gumba za sprostitev na bateriji delujeta in omogočata pravilen zaklep baterije v izdelek.	X
Baterija ne sme biti poškodovana. X
Baterija mora biti napolnjena. X
Prepričajte se, da baterijski polnilnik ni poškodovan in pravilno deluje. X
Prepričajte se, da vzmetni obroček ni poškodovan. X
Prepričajte se, da je varovalna matica rezalne opreme pravilno zategnjena. X
Pazite, da pokrov za transport rezila ni poškodovana in da je mogoče pokrov za transport pravilno namestiti.	X
Preverite vse kable, spoje in povezave. Prepričajte se, da niso poškodovani ali umazani.		X
Prepričajte se, da je kotni prenos pravilno napolnjen z mastjo. Oglejte si Tehnični podatki na strani 451. V nasprotnem primeru uporabite mast za kotne prenose Husqvarna.		X
Prepričajte se, da dovod zraka motorja ni zamašen. Očistite dovod zraka s stisnjenim zrakom.		X
Preverite priključke med baterijo in izdelkom. Preverite priključek med baterijo in polnilnikom baterije.			X

Čiščenje izdelka, baterije in polnilnika baterije

1. Izdelek po uporabi očistite s suho krpo.
2. Baterijo in polnilnik baterije očistite s suho krpo. Vodila baterije morajo biti vedno čista.
3. Poli na bateriji in polnilniku baterije morajo biti čisti, ko vstavite baterijo v polnilnik ali izdelek.

OPOZORILO: Zaustavite izdelek in odstranite baterijo. Uporabljajte zaščitne rokavice.

• Da boste nož ali rezilo za travo pravilno nabrusili, upoštevajte navodila, ki so priložena rezalnemu priključku.
• Vse robove nabrusite enakomerno, da ohranite ravnovesje.
• Uporabite plosko pilo z enim rezom. (SI. 53)

OPOZORILO: Rezilo, ki je poškodovano, vedno obvezno zavrzite.

1. Odstranite rezalno opremo.
2. Izdelek s čepom za mast postavite v najvišji položaj.
3. Odstranite čep za mast. (Sl. 54)
4. Poglejte v odprtino čepa za mast in obrnite pogonsko gred. Raven masti (A) mora biti poravnan z zgornjim delom zobov (B). (Sl. 55)
5. Če je raven masti prenizka, poševni prenos napolnite Husqvarna z mastjo za kotne prenose. Počasi napolnite in obrnite pogonsko gred, ko nanašate mast za kotne prenose, ustavite na ustrezni ravni (B).

POZOR: Napačna količina masti lahko poškoduje kotni prenos.

1. Namestite čep za mast.

Odpravljanje težav

Uporabniški vmesnik

Težava Možne napake Možen ukrep
Indikator LED baterije utripa oranžno	Nizka napetost baterije. Napolnite	baterijo.
Utripanje rdeče lučke LED za napako.	Preobremenitev. Rezalni priključek	se je zagozdil. Izklopite izdelek. Odstranite baterijo. Z rezalnega priključka odstranite neželeni material.
	Odstopanje temperature. Počakajte	da se izdelek ohladi.
	Hkrati sta pritisnjena sprožilec plina in gumb za vklop.	Sprostite sprožilec plina in izdelek bo spet aktiven.
Izdelka ni mogoče zagnati Umazanija v priključkih baterije. Priključke	baterije očistite s komprimiranim zrakom ali mehko krtačko.
Dioda LED za napako sveti rdeče	Izdelek je treba servisirati. Obrnite se na servisnega zastopnika.

Transport skladiščenje in odstranitev

Prevoz in skladiščenje

• Priložene litij-ionske baterije so skladne z zahtevami zakonodaje o nevarnem blagu.
• Pri transportu, tudi će ga izvaja tretja oseba ali posrednik, je treba upoštevati posebna navodila na embalaži in nalepkah.
• Pred pošiljanjem izdelka se posvetujte z osebo, ki je posebej usposobljena za nevarne snovi. Upoštevajte vse veljavne nacionalne predpise.
• Ob vstavljanju baterije v paket prelepite izpostavljene kontakte. Baterijo vstavite v paket tako, da se ne more premikati.
• Pri skladiščenju ali prevozu vedno odstranite baterijo.
• Baterijo in polnilnik baterije hranite v suhem prostoru, kjer ni vlage in zmrzali.
• Baterijske ne shranjujte v prostoru, v katerem je lahko prisotna statična elektrika. Baterije ne shranjujte v kovinski škatli.
• Baterijo shranite v prostor s temperaturami med 5 in 25 °C (41–77 °F), v katerem ne sme biti izpostavljena neposredni sončni svetlobi.
• Polnilnik baterije shranite v prostor s temperaturami med 5 in 45 °C (41–113 °F) tako, da ne bo izpostavljen neposredni sončni svetlobi.

• Polnilnik baterije uporabljajte samo v okolju s temperaturami od 5 do 40 °C (41–104 °F).

• Pred dolgotrajnejšim skladiščenjem mora biti baterija napolnjena med 30 % in 50 %.

• Polnilnik baterije shranite v zaprt in suh prostor.
• Med shranjevanjem baterija ne sme biti v bližini polnilnika. Otroci in druge nepooblaščene osebe se ne smejo dotikati opreme. Oprema mora biti shranjena v prostoru, ki ga je mogoče zakleniti.
• Pred dolgotrajnejšim skladiščenjem izdelek očistite in opravite popoln servis.
• Pred prevozom in skladiščenjem na izdelek namestite transportno zaščito, da preprečite telesne poškodbe ali škodo na izdelku.
  • Med prevozom varno pritrdite izdelek.

Odstranitev baterije, polnilnika baterije in izdelka

Simboli na izdelku ali njegovi embalaži opozarjajo, da izdelka ne smete obravnavati kot gospodinjskega odpadka. Treba ga je reciklirati v zbirnem centru za reciklažo električne in elektronske opreme. Tako se pomaga preprečiti škodovanje okolju in ogrožanje zdravja ljudi.

Za več informacij o recikliranju svojega izdelka se obrnite na lokalne oblasti, službo za gospodinjske odpadke ali prodajalca.

Tehnični podatki

Tehnični podatki

	325iRJ
Motor
Tip motorja BLDC (brezkrtacni enosmerni) 36 V
Hitrost pogonske gredi, 1/min 5800
Širina rezanja, mm 420
Teža
Teža brez baterije, oprtnika in rezalnega priključka, kg 3,1
Emisije hrupa ^73
Raven zvočne moči, izmerjena v dB (A) 93
Raven zvočne moči, zajamčena L_WA dB (A) 96
Ravni hrupa ^74
Ekvivalentna raven zvočnega tlaka na uporabnikovem ušesu, merjena po ISO 22868, dB (A):
Opremljeno s kosilno glavo (originalno) 84
Ravni vibracij ^75
Ravni vibracij pri ročajih, izmerjene v skladu s standardom ISO 22867, m/s ^2
Opremljeno s kosilno glavo (originalno), spredaj/zadaj, m/s ^2	2,1/2,0
Opremljeno z rezilom za travo, spredaj/zadaj, m/s ^2	3,0/2,5

Homologirane baterije

Baterija	BLi 200
Vrsta Litij-ionska
Zmogljivost baterije, Ah 5,2
Nazivna napetost, V 36
Teža, kg (lb) 1,3 (2,9)

Odobreni polnilniki baterije

Polnilnik baterije	QC330
Vhodna napetost, V 100–240
Frekvenca, Hz 50–60
Moč, W 330

Dodatna oprema

Dodatki

Odobren pribor Vrsta pribora Ščitnik rezalnega priključka, št. izdel-		ka
Središčna odprtina v rezilih/nožih, premer 25,4 mm
Navoj pogonske gredi M10
Rezilo/nož za travo	Multi 255-3 (premer 255, 3 zobje) 536	17 43-01
	Za travo 255-4 (premer 255, 4 zobje) 536 17 43-01
Kosilna glava	T35, T35x (spiralna kosilna nitka Whisper s premerom 2,0–2,4 mm)	536 17 43-01
Podporna skleda Fiksirana

Izjava o skladnosti

Izjava EU o skladnosti

Mi, Husqvarna AB, SE--561 82 Huskvarna, Švedska, tel.: [phone], izjavljamo na lastno odgovornost, da je izdelek:

Opis Baterijska motorna	kosa/baterijski obrezovalnik trave
Znamka Husqvarna
Vrsta/model 325iRJ
Identifikacija Serijske številke od letnika 2023 dalje

v celoti skladen z naslednjimi direktivami in uredbami EU:

Direktiva/uredba Opis
2006/42/ES "o strojih"
2014/30/EMC o elektromagnetni združljivosti
2011/65/EU "o omejitvi uporabe določenih nevarnih snovi"
2000/14/EC o zunanjem hrupu

in so pri tem v veljavi naslednji standardi in/ali tehnične specifikacije: EN 62841-1:2015/AC:2015, EN 62841-4-4 (IEC 62841-4-4:2020), EN 61000-6-1:2007 (Immunity), EN 61000-6-3:2007/A1:2011/AC:2012 (Emission).

Družba RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden je izvedla prostovoljni tipski pregled v skladu s Prilogo IX k Direktivi 2006/42/ES. Št. potrdila: SEC/23/2580.

Družba Notified body: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden je tudi preverila skladnost z Dodatkom VI Direktive sveta 2000/14/ES.

Za informacije v zvezi z emisijami hrupa glejte poglavje Tehnični podatki na strani 451.

Huskvarna, 2022-12-01

Stefan Holmberg, direktor oddelka za raziskave in razvoj, tehnološko upravljanje, Husqvarna AB

Odgovorni za tehnično dokumentacijo

Sadržaj

Sklapanje kružne drške

1. Postavite kružnu dršku na osovinu između strelica. Ne stavljajte kružnu dršku ili prsten vešanja na nalepnicu. (Sl. 29)
2. Pomerite distancer u prorez na kružnoj dršci.
3. Postavite vijak, dugme i maticu, nemojte previše zatezati.
4. Postavite proizvod u udoban položaj.
5. Pritegnite vijak.

Sklapanje J-ručice

UPOZORENJE: Nemojte koristiti listove testere sa J-ručicom.

1. Postavite J-ručicu na kružnu dršku pomoću 3 zavrtnja. Nemojte potpuno da pritegnete zavrtnje. (Sl. 30)
2. Postavite proizvod u udoban položaj.
3. Pritegnite zavrtnje. (Sl. 31)

Sklapanje opreme za rezanje
