РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 325iRJ HUSQVARNA

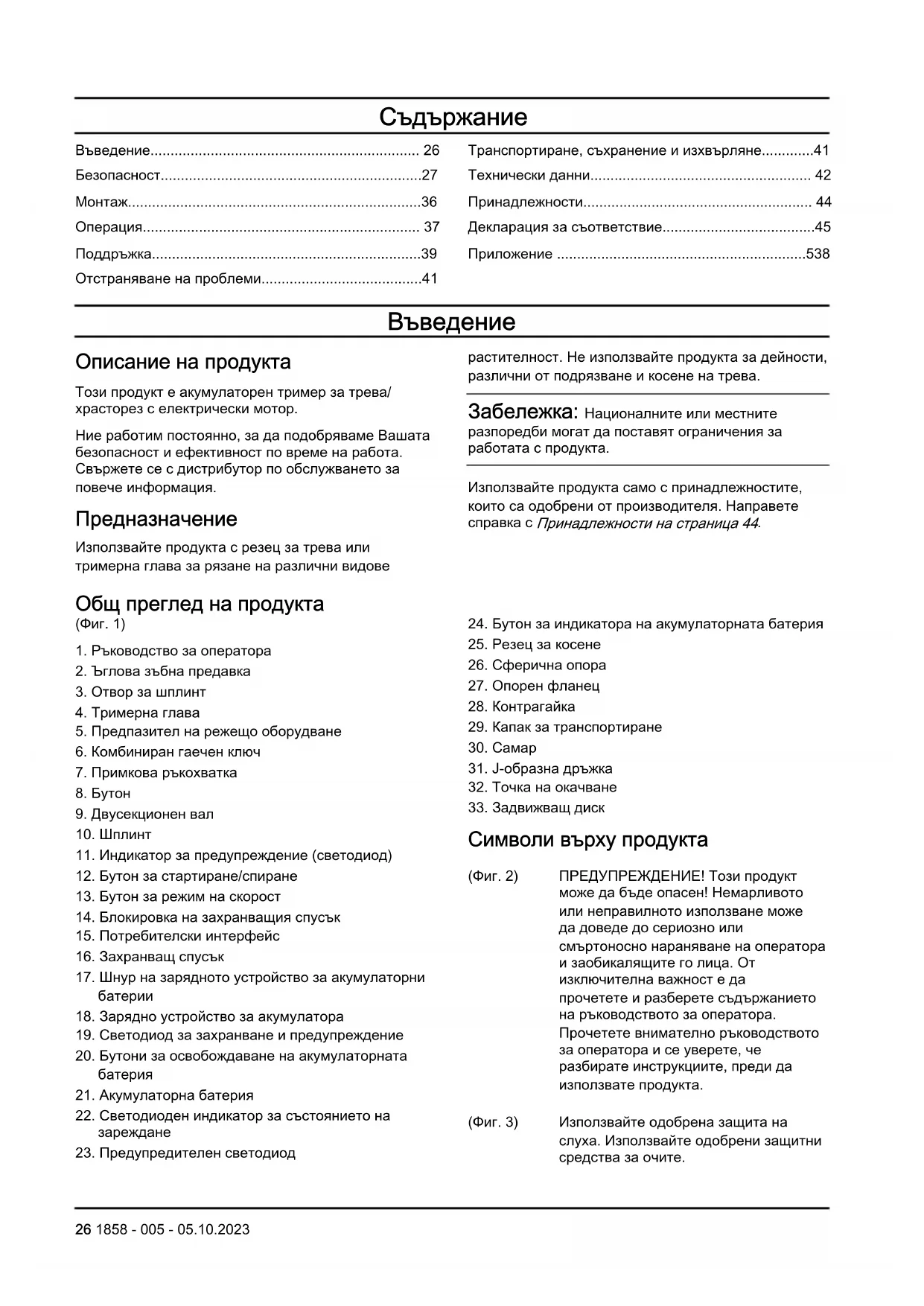

Описание на продукта Този продукт е акумулаторен тример за трева/ храсторез с електрически мотор. Ние работим постоянно, за да подобряваме Вашата безопасност и ефективност по време на работа. Свържете се с дистрибутор по обслужването за повече информация. Предназначение Използвайте продукта с резец за трева или тримерна глава за рязане на различни видове растителност. Не използвайте продукта за дейности, различни от подрязване и косене на трева. Забележка: Националните или местните разпоредби могат да поставят ограничения за работата с продукта. Използвайте продукта само с принадлежностите, които са одобрени от производителя. Направете

Общ преглед на продукта (Фиг. 1)

1. Ръководство за оператора

2. Ъглова зъбна предавка

5. Предпазител на режещо оборудване

6. Комбиниран гаечен ключ

7. Примкова ръкохватка

12. Бутон за стартиране/спиране

13. Бутон за режим на скорост

14. Блокировка на захранващия спусък

15. Потребителски интерфейс

16. Захранващ спусък

17. Шнур на зарядното устройство за акумулаторни

20. Бутони за освобождаване на акумулаторната

22. Светодиоден индикатор за състоянието на

29. Капак за транспортиране

31. J-образна дръжка

32. Точка на окачване

Символи върху продукта (Фиг. 2) ПРЕДУПРЕЖДЕНИЕ! Този продукт може да бъде опасен! Немарливото или неправилното използване може да доведе до сериозно или смъртоносно нараняване на оператора и заобикалящите го лица. От изключителна важност е да прочетете и разберете съдържанието на ръководството за оператора. Прочетете внимателно ръководството за оператора и се уверете, че разбирате инструкциите, преди да използвате продукта. (Фиг. 3) Използвайте одобрена защита на слуха. Използвайте одобрени защитни средства за очите. 26 1858 - 005 - 05.10.2023(Фиг. 4) Максимална скорост или скорост без натоварване. XXXX /мин

(Фиг. 7) Продуктът е в съответствие с приложимите директиви на ЕО. (Фиг. 8) Този продукт съответства на приложимите регламенти на Обединеното кралство. (Фиг. 9) Използвайте одобрени защитни

(Фиг. 10) Използвайте устойчиви на плъзгане ботуши за тежък режим на работа. (Фиг. 11) Пазете се от откат на резеца. (Фиг. 12) Символите върху продукта или неговата опаковка указват, че този продукт не може да бъде третиран като битов отпадък. Този продукт трябва да бъде депониран в съответното депо за рециклиране. (Фиг. 13) Приставката може да изхвърли предмети с голяма сила, които да отскочат обратно. Това може да доведе до сериозни наранявания на очите, ако не се използват препоръчителните предпазни средства. (Фиг. 14) Разкачете акумулаторната батерия преди техническо обслужване. (Фиг. 15) Продуктът е със защита от пръски

(Фиг. 16) Пазете всички части на тялото си далеч от горещите повърхности. (Фиг. 17) Етикет за шумовите емисии към околната среда съгласно директивите и регламентите на ЕС и Обединеното кралство и законодателството на Нов Южен Уелс "Регламент от 2017 г. относно защитата от дейности, оказващи влияние на околната среда (контрол на шума)". Гарантираното ниво на звуковата мощност на продукта е посочено в

yyyywwxxxx На табелката с данни е изписан серийният но- мер. yyyy е годината на производство, ww – сед- мицата на производство, а xxxx – поредният номер. (Фиг. 18) Операторът трябва да внимава да не се прибли- жават лица или животни в радиус от 15 метра. Кога- то няколко оператора ра- ботят в един и същ обект, трябва да се спазва безо- пасно разстояние от поне 15 метра. Забележка: Останалите символи/стикери на продукта се отнасят до изисквания по отношение на сертификати за други търговски площи. Повреда на продукта Ние не носим отговорност за повреди по нашия продукт, ако:

• продуктът е неправилно ремонтиран.

• продуктът е ремонтиран с части, които не са от производителя или не са одобрени от производителя.

• продуктът има принадлежност, която не е от производителя или не е одобрена от производителя.

• продуктът не е ремонтиран в одобрен сервизен център или от одобрен орган. Безопасност Дефиниции за безопасност Предупреждения, знаци за внимание и бележки се използват за указване на особено важни части на инструкцията. ПРЕДУПРЕЖДЕНИЕ: Използва се, ако има опасност от нараняване или смърт за оператора или за околните, ако не се спазват инструкциите в ръководството. 1858 - 005 - 05.10.2023 27ВНИМАНИЕ: Използва се, ако има опасност от повреждане на машината, други материали или съседната зона, ако не се спазват инструкциите в ръководството. Забележка: Използва се за предоставяне на повече информация, която е необходима в дадена

Общи предупреждения за безопасност за силови инструменти ПРЕДУПРЕЖДЕНИЕ: Прочетете всички предупреждения за безопасност, инструкции, илюстрации и спецификации, предоставени с този електрически инструмент. Неспазването на всички инструкции, изброени по-долу, може да доведе до електрически удар, пожар и/или сериозно нараняване.

• Запазете всички предупреждения и инструкции за бъдещи справки. Терминът "електрически инструмент" в предупрежденията се отнася за електрически управлявания (кабелен) електрически инструмент или такъв на батерии (безжичен). Безопасност на работната област

• Поддържайте работната област чиста и добре осветена. Мръсните и тъмните области са по- предразполагащи към инциденти.

• Не работете с електрически инструменти в експлозивна среда, като например в присъствието на запалителни течности, газове или прах. Електрическите инструменти създават искри, които може да възпламенят праха или

• Дръжте децата и наблюдателите далеч, докато работите с електрически инструмент. Разсейването може да доведе до загуба на

• Щепселите на електрическите инструменти трябва да съответстват на контакта. Никога не променяйте щепселите по какъвто и да било начин. Не използвайте никакви адаптерни щепсели със заземени електрически инструменти. Немодифицираните щепсели и съответстващи им изходи ще намалят рисковете от токов удар.

• Избягвайте контакт на тялото със заземени повърхности, като тръби, радиатори и хладилници. Има повишен риск от електрически удар, ако Вашето тяло е заземено или замасено.

Не излагайте електрическите инструменти на дъжд или влажни условия. Водата, която влиза в електрически инструмент, ще увеличи риска от електрически удар.

• Не насилвайте шнура. Никога не използвайте шнура за носене, дърпане или изключване на електрическия инструмент. Пазете шнура далече от топлинни източници, масло, остри ръбове или движещи се части. Повредените и оплетени шнурове увеличават риска от електрически удар.

• Когато работите с електрически инструмент навън, използвайте удължителен шнур, който е подходящ за външна употреба. Шнурът, подходящ за използване на открито, намалява рисковете от токов удар.

• Ако работата с електрически инструмент на влажно място е неизбежна, използвайте захранване с устройство със защита от остатъчен ток (RCD). Използването на RCD намалява риска от електрически удар. Лична безопасност

• Бъдете нащрек, внимавайте какво правите и бъдете разсъдливи, когато работите с електрически инструмент. Не използвайте електрически инструмент, когато сте изморени или когато сте под влиянието на наркотици, алкохол или лекарства. Един миг на невнимание по време на работа с електрически инструменти може да доведе до сериозна телесна повреда.

• Използвайте лични предпазни средства. Винаги носете защитни средства за очите. Предпазните средства като респираторна маска, непързалящи се предпазни обувки, твърда каска или антифони, използвани за съответните условия, ще намалят телесните повреди.

• Не допускайте нежелано стартиране. Уверете се, че ключът е в изключена позиция, преди да свържете източника на мощност и/или батериите, когато вземате или носите инструмента. Носенето на електрически инструменти, докато пръстът Ви е на превключвателя, или включването в мрежата на инструменти, чийто прекъсвач е в позиция ВКЛ., предразполага към

• Извадете всички настройващи ключове или гаечни ключове, преди да включите електрическия инструмент. Гаечен ключ или ключ, оставен закачен за въртящата се част на електрически инструмент, може да доведе до телесна повреда.

• Не се протягайте прекалено надалеч, докато работите. Поддържайте съответната стъпка и баланс през цялото време. Това позволява по- добър контрол на електрическия инструмент в неочаквани ситуации.

• Обличайте се подходящо. Никога не носете широки дрехи или украшения. Дръжте косата и дрехите си далеч от движещите се части на инструмента. Развети дрехи, бижута или дълга

1858 - 005 - 05.10.2023коса могат да бъдат закачени в движещите се

• Ако са предоставени устройства за свързване на изсмукване на прах и съдове за събиране, уверете се, че те са свързани и се използват правилно. Използването на съдове за събиране на прах може да намали опасностите, свързани с

• Не позволявайте на натрупания от честата употреба на инструменти опит да Ви вдъхне излишна увереност и да игнорирате принципите за безопасна употреба на инструменти. Едно нехайно действие може да причини сериозно нараняване за част от секундата. Употреба и грижа за електрическия

• Не насилвайте електрическия инструмент. Използвайте подходящия електрически инструмент за Вашето приложение. Правилният електрически инструмент ще свърши работата по-добре и по-безопасно със скоростта, за която е бил създаден.

• Не използвайте електрическия инструмент, ако фиксаторът не го включва и изключва. Всеки електрически инструмент, който не може да бъде управляван с фиксатора, е опасен и трябва да бъде поправен.

• Разкачете щепсела от електрическия източник и/или премахнете акумулаторната батерия от електрическия инструмент, ако може да се отстрани, преди да правите каквито и да било настройки, да сменяте принадлежности или да съхранявате електрически инструменти. Тези предпазни мерки намаляват риска от нежелано стартиране на електрическия инструмент.

• Съхранявайте неизползваните електрически инструменти далеч от достъпа на деца и не разрешавайте на хора, които не са запознати с електрическия инструмент или тези инструкции, да работят с него. Електрическите инструменти са опасни в ръцете на необучени потребители.

• Поддържайте електрическите инструменти и аксесоари. Проверявайте за неправилно поставяне или застъпване на движещите се части, счупени части или друго състояние, което може да се отрази на работата на електрическия инструмент. Ако електрическият инструмент бъде повреден, дайте го на поправка, преди да го използвате. Много инциденти възникват с лошо поддържани електрически инструменти.

• Поддържайте режещите инструменти остри и чисти. Правилно поддържаните режещи инструменти с остри режещи краища са по- трудни за огъване и се контролират по-лесно.

• Използвайте електрическия инструмент, принадлежностите, приставките и т. н. в съответствие с тези инструкции, като имате предвид условията и естеството на работата, която извършвате. Използването на електрическия инструмент за операции, различни от тези, за които е предназначен, може да доведе до опасни ситуации.

• Поддържайте ръкохватките и повърхностите за хващане сухи, чисти и без масло и грес. Хлъзгавите ръкохватки и повърхности за захващане не позволяват безопасно боравене и контрол над инструмента при непредвидени

• Презареждайте само със зарядно устройство, определено от производителя. Зарядно устройство, което е подходящо за един вид акумулаторна батерия, може да създаде опасност от злополука, когато се използва с друга акумулаторна батерия.

• Използвайте електрическите инструменти само със специално определените акумулаторни батерии. Използването на други акумулаторни батерии може да създаде риск от нараняване и

• Когато акумулаторната батерия не е в употреба, я дръжте далеч от други метални предмети, като кламери, монети, ключове, пирони, винтове или други малки предмети, които могат да образуват връзка между едната клема и другата. Окъсяване на изводите на акумулаторната батерия може да предизвика изгаряния или пожар.

• При злоупотреба от акумулаторната батерия може да бъде изхвърлена течност – избягвайте допир. При възникване на случаен контакт изплакнете с вода. Ако течността попадни в очите, потърсете допълнителна медицинска помощ. Течност, изхвърлена от акумулаторната батерия, може да причини раздразнения или

• Не използвайте акумулаторна батерия или инструмент, който е повреден или модифициран. Повредените или модифицирани акумулаторни батерии могат да имат непредсказуемо поведение, което да доведе до пожар, експлозия или опасност от нараняване.

• Не излагайте акумулаторната батерия или инструмента на огън или прекомерна температура. Излагането на огън или температура над 130°C/266°F може да предизвика експлозия.

• Спазвайте всички инструкции за зареждане и не зареждайте акумулаторната батерия или инструмента извън температурния диапазон, посочен в инструкциите. Неправилното зареждане или зареждането при температури извън посочения диапазон може да повреди акумулаторната батерия и да увеличи риска от

• Техническото обслужване на Вашия електрически инструмент трябва да се извършва от квалифицирано лице, като се използват само идентични резервни части. Това ще гарантира безопасността на електрическия инструмент.

• Никога не обслужвайте повредени акумулаторни батерии. Обслужването на акумулаторни батерии трябва да се извършва само от производителя или оторизирани сервизни доставчици. Предупреждения за безопасност за тример за трева, резачка за храсти с корда и диск

• Не използвайте машината при лоши метеорологични условия, особено когато има риск от мълнии. Това намалява риска да бъдете ударени от мълния.

• Внимателно проверете площта, където ще се използва машината, за диви животни. По време на работа машината може да нарани дивите

• Проверете внимателно площта, където ще се използва машината, и отстранете всички камъни, пръчки, проводници, кости и други чужди предмети. Изхвърлените предмети могат да причинят телесна повреда.

• Преди да използвате машината, винаги проверявайте визуално, за да видите дали резачката или резецът, както и модулът на резеца или резачката, не е повреден. Повредените части увеличават риска от нараняване.

• Следвайте инструкциите за смяна на принадлежности. Неправилно затегнати закрепващи гайки или болтове на резеца може или да повредят резеца, или да доведат до отделянето му.

• Номиналните обороти на резачката трябва да бъдат най-малкото равни на максималните обороти, маркирани на машината. Резачки, които работят по-бързо от номиналните си обороти, могат да се счупят и да отхвръкнат.

• Носете защитни средства за очите, ушите, главата и ръцете. Адекватното защитно оборудване ще намали телесната повреда от летящи късове или случаен контакт с кордата или

• По време на работа с машината винаги носете неплъзгащи се защитни обувки. Не работете с машината, когато сте боси или носите отворени сандали. Това намалява вероятността от нараняване на краката при контакт с движеща се резачка, корда или резец.

• Когато работите с машината, винаги носете дълги панталони. Съществува вероятност откритите части на кожата да бъдат наранени от изхвърлени предмети.

Дръжте страничните лица далеч, докато работите с машината. Изхвърлените късове могат да доведат до сериозна телесна повреда.

• Работата с машината трябва винаги да се извършва с две ръце. Дръжте машината с две ръце, за да избегнете загубата на контрол.

• Дръжте машината само за изолираните повърхности за хващане, защото кордата или резецът може да влязат в контакт със скрити кабели. При контакт на кордата или резците с проводник под напрежение металните части на машината може да попаднат под напрежение и операторът да бъде изложен на токов удар.

• Винаги поддържайте стабилна стойка и работете с машината само когато стоите на земята. Работата върху хлъзгави или нестабилни повърхности може да стане причина за загуба на равновесие или загуба на контрол на машината.

• Не работете с машината по прекалено стръмни наклони. Това намалява риска от загуба на контрол, подхлъзване и падане, което може да доведе до телесна повреда.

• Когато работите по наклони, винаги се уверявайте, че сте стъпили добре, винаги работете напречно на наклоните, никога нагоре или надолу, и бъдете изключително внимателни при смяна на посоката. Това намалява риска от загуба на контрол, подхлъзване и падане, което може да доведе до телесна повреда.

• Дръжте всички части на тялото далеч от резачката, кордата или резеца, когато машината работи. Преди да стартирате машината, се уверете, че резачката, кордата или резецът не влиза в контакт с нищо. Момент на невнимание по време на работа с машината може да доведе до нараняване на Вас или на други лица около

• Не работете с машината над височината на талията. Това помага за предотвратяването на нежелан контакт с резачката или резеца и позволява по-добър контрол на машината в неочаквани ситуации.

• Когато режете храсти или фиданки, които са натегнати, бъдете нащрек за откат. Когато натягането в дървесните влакна се освободи, храстът или фиданката може да удари оператора и/или да изхвърли машината извън Вашия

• Бъдете изключително внимателни, когато режете храсти и фиданки. Тънкият материал може да се захване в резеца и да отскочи напред към Вас или да Ви извади от равновесие.

• Поддържайте контрол върху машината и не докосвайте резачките, кордите или резците и други опасни движещи се части, докато те все още се движат. Това намалява риска от нараняване от движещи се части.

• Когато почиствате задръстен материал или обслужвате машината, се уверете, че всички прекъсвачи са изключени и захранващият шнур е

1858 - 005 - 05.10.2023разкачен. Неочакваното стартиране на машината при почистване на заседнал материал или обслужване може да доведе до сериозна телесна

• Носете машината в изключено състояние и далеч от тялото. Правилното боравене с машината ще намали вероятността от случаен контакт с движеща се резачка, корда или резец.

• При транспортиране или съхраняване на машината винаги поставяйте капака върху металните резци. Правилното боравене с машината ще намали вероятността от случаен контакт с резеца.

• Използвайте само резервни резачки, корди, режещи глави и резци, посочени от производителя. Неправилните резервни части може да увеличат риска от счупване и нараняване. Друга обща информация за безопасност

• Дезактивирайте продукта, преди да се преместите на друга площ. Винаги отстранявайте акумулаторната батерия, когато предавате продукта на друго лице.

• Никога не оставяйте продукта на земята, ако преди това не сте го дезактивирали и не сте отстранили акумулаторната батерия. Не оставяйте продукта без надзор, когато е включен.

• Режещият инструмент не спира веднага след изключването на продукта.

• Преди да използвате продукта и след всеки удар, проверете за признаци на износване или повреда и ремонтирайте според необходимостта.

• Ако нещо заседне в режещата приставка, докато работите с продукта, спрете и дезактивирайте продукта. Уверете се, че режещата приставка е напълно спряна. Отстранете акумулаторната батерия преди почистване, проверка или ремонт на продукта и/или режещото оборудване.

• Извършете проверка на продукта преди употреба. Направете справка с

Не използвайте дефектен продукт. Извършете описаните в това ръководство проверки за безопасност, както и инструкциите за техническо обслужване и сервиз.

• Неизправната режеща приставка може да повиши риска от злополуки.

• Проверете предавката за мръсотия и пукнатини. Почистете тревата и листата от предавката, като използвате четка. Трябва да носите ръкавици, когато е необходимо.

• Винаги проверявайте дали вентилационните отвори не са запушени от отпадъци.

• Проверете дали тримерната глава е напълно закрепена към тримера.

• Всички капаци, предпазители и ръкохватки трябва да бъдат монтирани преди започване на

• Проверете дали продуктът е в отлично работно състояние. Проверете дали всички гайки и винтове са затегнати.

• Проверете дали тримерната глава и предпазителят на тримера не са повредени или напукани. Сменете тримерната глава или предпазителя на тримера, ако е бил подложен на удар или по него са се появили пукнатини. Винаги използвайте препоръчания предпазител за конкретната режеща приставка. Направете

• Този продукт е опасен инструмент, ако не сте внимателни или ако го използвате неправилно. Този продукт може да причини сериозно нараняване или смърт на оператора и други

• Този уред не е предназначен за употреба от лица (включително деца) с намалени физически, сетивни или умствени способности или липса на опит и познания, освен ако не са под надзор или са били инструктирани относно използването на уреда от лице, отговарящо за тяхната безопасност. Децата трябва да бъдат наглеждани, за да е сигурно, че не си играят с

• Никога не позволявайте на деца да използват машината или да бъдат в близост до нея. Тъй като машината се стартира лесно, децата биха могли да я включат, ако не са под постоянен надзор. Това може да означава риск от сериозна телесна повреда. Поради това разкачвайте акумулаторната батерия, когато машината не е под пряк надзор.

• Никога не позволявайте на деца или други лица, които не са обучени да използват продукта и/или акумулаторната батерия, да я използват или

• Съхранявайте оборудването в заключващо се място, така че да бъде извън досега на деца или неупълномощени лица.

• Капакът за транспортиране трябва винаги да се използва за съхранение и транспортиране.

• Винаги дръжте ръцете и краката далеч от площта за рязане и особено когато включвате двигателя.

• Дръжте ръцете и краката си далеч от режещата приставка, докато тя не спре изцяло, когато продуктът бъде дезактивиран.

• Не отстранявайте изрязания материал и не позволявайте на други лица да отстраняват изрязания материал, докато продуктът е активиран или режещото оборудване се върти, тъй като това може да доведе до сериозно нараняване.

• Не забравяйте, че Вие, оператора, сте отговорни за предпазването на хора или тяхно имущество от нещастни случаи или опасности. 1858 - 005 - 05.10.2023 31• При никакви обстоятелства не бива да се нанасят модификации в първоначалната конструкция на продукта без разрешение от производителя. Винаги използвайте оригинални принадлежности. Неразрешени изменения и/или приспособления може да предизвикат сериозни телесни повреди или смъртта на оператора или други лица. Покритието на Вашата гаранция е възможно да не покрива повреди или отговорности за вреди, причинени поради употреба на неоторизирани аксесоари и резервни части.

• Единствените принадлежности, които можете да използвате с този продукт, са режещите приставки, препоръчани в главата за принадлежностите. Направете справка с Принадлежности на страница 44

• Никога не използвайте продукт с модификации на оригиналните технически характеристики

• Никога не използвайте продукт, който е неизправен. Извършвайте описаните в това ръководство за експлоатация редовни проверки за безопасност, поддръжка и сервиз. Определени операции по поддръжката и сервиза се извършват единствено от квалифицирани специалисти. Вижте инструкциите в раздел "Техническо обслужване".

• Работата в лоши метеорологични условия е уморителна и често води до повишен риск. Поради повишения риск не се препоръчва работа с машината в много лоши метеорологични условия, например при гъста мъгла, силен дъжд, силни ветрове, значителен студ, опасност от светкавици и т.н.

• Никога не работете от стълба, столче или друго положение на високо, което не е напълно обезопасено.

• Съхранение на уреди на празен ход на закрито – когато не се използват, уредите трябва да се съхраняват на закрито

• Невинаги е възможно да се предвиди всяка възможна ситуация, с която можете да се сблъскате. Винаги работете с повишено внимание и се осланяйте на здравия си разум. Избягвайте всички ситуации, в които имате съмнения, че няма да можете да се справите. Ако все още се чувствате несигурни за работните процедури след прочитането на тези инструкции, трябва да се консултирате с експерт, преди да продължите работа.

• Уверете се, че в радиус от 50 ft (15 m) няма хора или животни, докато работите. Когато няколко оператори работят в една и съща зона, трябва да се спазва безопасно разстояние от поне 50 ft (15 m). В противен случай съществува риск от сериозна телесна повреда. Спрете незабавно продукта, ако някой се приближи. Никога не се обръщайте с продукта, без преди това да проверите зад Вас и да се уверите, че в зоната за безопасност няма никой.

• Уверете се, че хора, животни или предмети не могат да повлияят на управлението на продукта или да влязат в контакт с режещата приставка или изхвърлени от нея предмети. Никога обаче не използвайте продукта, ако нямате възможност да повикате помощ в случай на злополука.

• Уверете се, че можете да се движите и да стоите безопасно. Проверете площта около Вас за потенциални препятствия (корени, камъни, клони, канавки и така нататък), в случай че се наложи да се преместите внезапно. Бъдете много предпазливи при работа по наклонен терен.

• Ходете, никога не тичайте.

• Проверете работната площ. Отстранете всякакви търкалящи се предмети, като например камъни, счупени стъкла, гвоздеи, стоманени въжета, жици и други, които могат да бъдат подхвърлени или да се омотаят около резеца или предпазителя на

• Внимавайте за парчета от клоните, които могат да изхвърчат, докато режете. Не режете прекалено близо до земята, откъдето могат да изхвърчат камъни и други предмети.

• Уверете се, че никакви дрехи или части от тялото Ви не влизат в контакт с режещата приставка, докато продуктът е активиран. Дръжте продукта под нивото на кръста.

• Внимавайте за хвърчащи предмети. Винаги носете одобрена защита на очите. Никога не се навеждайте отвъд предпазителя на режещата приставка. В очите Ви могат да попаднат камъни, отпадъци и др., които могат да причинят слепота или сериозно нараняване.

• Бъдете винаги нащрек за предупредителни сигнали или подвиквания, когато носите защита на слуха. Винаги отстранявайте защитата на слуха незабавно след спиране на продукта.

• Ако се появят нежелани вибрации, извадете нова корда, за да коригирате дължината й и да спрете вибрациите.

• Ако продуктът започне да вибрира по необичаен начин, го спрете и отстранете акумулаторната

• Прекомерното излагане на вибрации може да доведе до поражения върху кръвоносните съдове или нервната система на лица със смущения в кръвообращението. Говорете с Вашия лекар, ако се появят симптоми, които могат да са резултат от прекомерно излагане на вибрации. Такива симптоми са например изтръпване, загуба на чувствителност, "иглички", "бодежи", болки, физическа отпуснатост, промени в цвета или състоянието на кожата. Тези симптоми се появяват обикновено на пръстите, ръцете или

• Винаги дръжте продукта с две ръце. Дръжте продукта отдясно на тялото си.

1858 - 005 - 05.10.2023Причини за откат на резеца и свързаните с това предупреждения

• Дръжте здраво машината с две ръце и позиционирайте ръцете си така, че да устоят на отката на резеца. Позиционирайте тялото си от лявата страна на машината. Откатът на резеца може да увеличи риска от нараняване поради неочаквано движение на машината. Откатът на резеца може да се контролира от оператора, ако се вземат правилни предпазни мерки.

• Ако резецът се заплете или когато прекъсвате рязането по някаква причина, изключете машината и я дръжте неподвижна в материала, докато резецът спре напълно. Докато резецът е заплетен, никога не се опитвайте да отстраните машината от материала или да дърпате машината назад, докато резецът е в движение, в противен случай може да възникне откат на резеца. Изследвайте и предприемете коригиращи действия, за да отстраните причината за заплитането на резеца.

• Не използвайте затъпени или повредени резци. Затъпените или повредени резци увеличават риска от засядане или захващане в предмет, което води до откат на резеца.

• Винаги поддържайте добра видимост към срязвания материал. Откат на резеца е по- вероятно да се случи в райони, където е трудно да се наблюдава срязваният материал.

• Ако до Вас се доближи друг човек, докато работите с машината, изключете машината. Има повишен риск от нараняване на други лица в резултат на удар от движещия се резец в случай на откат на резеца. Лични предпазни средства ПРЕДУПРЕЖДЕНИЕ:

следващите предупредителни указания, преди да използвате продукта.

• При работа с продукта винаги използвайте одобрени лични предпазни средства. Личните предпазни средства не изключват изцяло риска от нараняване, но намаляват степента на нараняването при злополука. Нека Вашият доставчик Ви помогне да изберете подходящото оборудване.

• Използвайте защитна каска, когато има риск от падащи предмети.

• Използвайте одобрени антифони, осигуряващи подходящо намаляване на шума. Дълготрайното излагане на шум може да доведе до постоянно влошаване на слуха.

• Използвайте одобрени защитни средства за очите. Ако използвате маска, използвайте също и одобрени защитни очила. Одобрените защитни очила трябва да отговарят на стандарт ANSI Z87.1 за САЩ или EN 166 за страните от ЕС.

• Използвайте визьор за защита на лицето. Визьорът не е достатъчен за предпазване на

• Когато е необходимо, носете ръкавици, например, когато закрепвате, проверявате или почиствате режещото оборудване.

• Използвайте устойчиви и нехлъзгащи се ботуши.

• Използвайте дрехи, направени от здрава тъкан. Винаги използвайте здрави, дълги панталони и дълги ръкави. Не носете използвайте дрехи, които могат да се захванат за храсти и клони. Не носете бижута, къси панталони, сандали и не работете боси. Носете косата си безопасно над нивото на рамената. (Фиг. 20)

• Дръжте в близост комплект за първа помощ. (Фиг. 21) Устройства за безопасност на

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни инструкции, преди да използвате

В този раздел се описва предпазното оборудване на продукта, неговото предназначение и как трябва да се извършват проверки и техническо обслужване, за да се гарантира правилната работа. Вижте инструкциите под заглавието, Въведение на страница 26 за да разберете къде са разположени тези части по продукта Ви. Срокът на експлоатация на продукта може да се намали, а рискът от злополуки да се повиши, ако не се извършва правилно техническо обслужване на продукта и сервизното обслужване и/или ремонтите не се извършват професионално. Ако Ви е необходима допълнителна информация, моля, свържете се със сервизния дилър, разположен най- близо до Вас. ПРЕДУПРЕЖДЕНИЕ:

не използвайте продукт с повредени обезопасителни компоненти. Предпазното оборудване на продукта трябва да бъде преглеждано и технически обслужвано, както е описано в този раздел. Ако продуктът Ви не премине успешно някоя от тези проверки, се свържете със сервиза си за извършване на ремонт. ВНИМАНИЕ: Всяко извършване на сервизно обслужване и ремонт на машината изисква специално обучение. 1858 - 005 - 05.10.2023 33Това важи в особена степен за предпазните средства на машината. Обърнете към сервиза си, ако машината не отговаря на описаните по-долу проверки. При покупката на наш продукт ние гарантираме предоставянето на професионални ремонтни услуги и сервиз. Ако търговецът, от когото сте закупили машината, не е сервизен дилър, попитайте за адреса на най-близкия

За проверка на потребителския интерфейс

1. Натиснете и задръжте бутона за стартиране/

спиране (А). a) Продуктът е включен, когато дисплеят (В) светне. (Фиг. 22) b) Продуктът е изключен, когато дисплеят

2. Ако предупредителният индикатор на дисплея

свети или мига, направете справка с Потребителски интерфейс на страница 41

За проверка на блокировката на захранващия спусък Блокировката на захранващия спусък е проектирана за предотвратяване на случайно задействане. Когато натиснете блокировката на захранващия спусък напред (A) и след това натиснете блокировката към ръкохватката (B), захранващият спусък (C) се освобождава. Когато освободите ръкохватката, захранващият спусък и блокировката му се връщат в изходни позиции. Това движение се управлява от три независими пружини. (Фиг. 23)

1. Уверете се, че захранващият спусък е заключен,

когато блокировката на захранващия спусък е в първоначално положение. (Фиг. 24)

2. Натиснете захранващия спусък и се уверете, че

се връща в първоначалното си положение, когато го освободите. (Фиг. 25)

3. Уверете се, че захранващият спусък и

блокировката му се движат свободно и че възвратната пружина работи правилно.

стартиране на продукта на страница 38

5. Приложете пълни обороти.

6. Освободете захранващия спусък и се уверете, че

режещата приставка спира и остава неподвижна. За проверка на смазването на режещото

използвайте режещо оборудване без одобрен и правилно поставен предпазител на режещото оборудване. Винаги използвайте предпазителя за режещо оборудване, препоръчана за режещото оборудване, което използвате,

. Използването на неподходящ или неизправен предпазител на режещото оборудване може да доведе до сериозна телесна повреда. Предпазителят на режещото оборудване предотвратява изхвърляне на предмети по посока на оператора. Той също така предпазва от наранявания, които биха възникнали при докосване на режещото оборудване.

1. Спрете продукта и отстранете акумулаторната

2. За извършване на визуална проверка например

пукнатини. (Фиг. 26)

3. Подменете предпазителя на режещото

оборудване, ако бъде повреден. За закрепване и отстраняване на контрагайката ПРЕДУПРЕЖДЕНИЕ: Спрете продукта и отстранете акумулаторната батерия, използвайте защитни ръкавици и бъдете внимателни около острите ръбове на режещата приставка. Контрагайка се използва за закрепване на някои видове режещи приставки. Контрагайката е с лява

• За да закрепите, затегнете контрагайката обратно на посоката на въртене на режещата

• За да отстраните контрагайката, я отвинтете по посоката, в която се върти режещата приставка.

• За да разхлабите и затегнете контрагайката, използвайте глух гаечен ключ с дълга дръжка. Стрелката на картинката показва зоната, в която трябва да поставите глухия гаечен ключ.

Уверете се, че не можете да въртите контрагайката на ръка. Сменете гайката, ако найлоновото вътрешно покритие няма съпротивление от минимум 1,5 Nm. Гайката трябва да се смени, след като е завинтвана приблизително 10 пъти. Режеща приставка ПРЕДУПРЕЖДЕНИЕ: Отстранете акумулаторната батерия и се уверете, че режещата приставка е 34 1858 - 005 - 05.10.2023напълно спряла, преди да работите по друга част на режещата приставка. ПРЕДУПРЕЖДЕНИЕ: Използвайте правилната режеща приставка. Използвайте режещата приставка само с препоръчаните от нас предпазители, направете справка

Уверете се, че режещата приставка е заточена правилно. Режеща приставка, което не е заточена правилно, увеличава риска от откат на резеца. ПРЕДУПРЕЖДЕНИЕ: Въртящият се по инерция резец може да причини нараняване, докато продължава да се върти след освобождаване на превключвателя. Трябва да поддържате необходимото ниво на контрол, докато резецът спре да се върти напълно. (Фиг. 28) Носете защитни ръкавици, когато боравите с режещата приставка.

• Използвайте резците и ножовете за трева за косене на груба трева.

• Използвайте тримерната глава за подрязване на

• Проверявайте режещата приставка за повреда или пукнатини. Сменяйте повредената режеща

• Винаги използвайте правилната тримерна глава, режещо оборудване и винаги използвайте препоръчаната корда за тример. Направете

схемата за монтиране в края на ръководството.

• Уверете се, че резецът върху предпазителя на тримера не е повреден.

• Уверете се, че кордата за тримера е навита плътно и равномерно около барабана, за да се предотвратят необичайни вибрации на продукта. Различните дължини на кордата може да доведат до вибрации, които не са необходими. Натиснете леко тримерната глава, за да установите правилната дължина на кордата. За да удължите живота на кордата, можете да я потопите във вода за 2 дни или повече, преди да я монтирате. Това ще направи кордата по- издръжлива. Резец за косене

• Използвайте правилно заточени резци. Неправилно заточените или повредени резци увеличават опасността от нараняване.

• За правилно заточване на резеца направете справка с инструкциите, придружаващи резеца. Инструкции за безопасност при

ПРЕДУПРЕЖДЕНИЕ: Преди да използвате продукта, внимателно прочетете, разберете и спазете тези инструкции.

• Отстранете акумулаторната батерия от продукта, преди да монтирате продукта.

• Използвайте одобрени защитни ръкавици.

• Повреденият или неправилният предпазител може да причини нараняване. Не използвайте режеща приставка, която няма закрепен одобрен предпазител.

• Задвижващият диск и опорният фланец трябва да са поставени правилно в централния отвор на режещата приставка. Неправилно закрепената режеща приставка може да причини нараняване

• Ако с приставката се доставя и самар, той трябва да се прикрепи правилно към продукта. Самарът прави работата безопасна и предотвратява нараняване на оператора или други лица. Инструкции за безопасност при техническо обслужване ПРЕДУПРЕЖДЕНИЕ:

следващите предупредителни указания, преди да извършвате техническо обслужване на продукта.

• Извадете батерията, преди да извършите техническо обслужване, други проверки или сглобяване на продукта.

• Операторът трябва да извършва само техническо обслужване и ремонтни дейности, показани в тази инструкция за експлоатация. Обърнете се към Вашия сервизен дилър при нужда от по-сериозно техническо обслужване и ремонтни дейности.

• Не почиствайте батерията или зарядното устройство с вода. Силните почистващи препарати могат да повредят пластмасата.

• Ако не извършвате техническо обслужване, това намалява експлоатационния живот на продукта и увеличава риска от злополука.

• Необходимо е специално обучение за всички ремонти дейности и поправки особено що се отнася до приспособленията за безопасност на продукта. Ако не всички проверки в тази инструкция за експлоатация са одобрени, след като сте извършили техническото обслужване, обърнете се към Вашия сервизен дилър. Ние 1858 - 005 - 05.10.2023 35гарантираме, че за Вашия продукт има налични професионални поправки и ремонти.

• Използвайте само оригинални резервни части.

• Винаги използвайте ръкавици за тежки условия, когато ремонтирате режещото оборудване. Остриетата са изключително остри и лесно могат да причинят наранявания.

1. Поставете примковата ръкохватка върху вала

между стрелките. Не поставяйте примкова ръкохватка или пръстен на окачването върху етикет. (Фиг. 29)

2. Придвижете втулката в отвора на примковата

За монтиране на J-образната

ПРЕДУПРЕЖДЕНИЕ: При монтирането на J-образната ръкохватка не използвайте циркулярни дискове.

1. Закрепете J-образната ръкохватка към

примковата ръкохватка с 3 винта. Не затягайте напълно винтовете. (Фиг. 30)

За сглобяване на режещото

Режещото оборудване включва режещо оборудване и предпазител на режещото оборудване. ПРЕДУПРЕЖДЕНИЕ: Използвайте защитни ръкавици. ПРЕДУПРЕЖДЕНИЕ: Винаги използвайте предпазителя за режещо оборудване, който се препоръчва за режещото оборудване. Вижте

данни на страница 42

ПРЕДУПРЕЖДЕНИЕ: Неправилно закрепеното режещо оборудване може да доведе до нараняване или смърт. Режещо оборудване и предпазители Продуктът използва един и същ предпазител на режещата приставка за резеца за трева и за тримерната глава.

• Предпазител на режещата приставка и резец за

• Предпазител на режещата приставка и тримерна

(Фиг. 33) Монтаж на тримерната глава, предпазителя на режещата приставка и резеца за косене За прикрепване на тримерната глава

1. Поставете задвижващия диск (B) върху изходния

2. Завъртете изходния вал, докато един от отворите

в задвижващия диск се изравни със съответния отвор в корпуса на скоростната кутия.

4. Завъртете тримерната глава (H) обратно на

часовниковата стрелка за прикрепване. (Фиг. 34) За премахване на тримерната глава

2. Завъртете тримерната глава (H) по

часовниковата стрелка, за да я премахнете.

3. Премахнете задвижващия диск (B) от изходния

вал. (Фиг. 34) За закрепване на предпазителя на режещата приставка

1. Закрепете предпазителя на режещата приставка

(A) към куката на държача на плочата (В). (Фиг. 35)

2. Монтирайте предпазителя на режещата

приставка на двусекционния вал и го затегнете с болта (C).

1858 - 005 - 05.10.2023За отстраняване на предпазителя на режещата приставка

• Разхлабете болта (C) и отстранете предпазителя на режещата приставка (A) от двусекционния вал. (Фиг. 36) За прикрепване на резеца за косене

1. Поставете предавателната кутия на продукта на

равна повърхност, за да е сигурно, че резецът ще бъде монтиран правилно.

2. Завъртете изходния вал, за да изравните един от

отворите в задвижващия диск (B) със съответния отвор в корпуса на скоростната кутия.

4. Поставете резеца за косене (D), сферичната

опора (E) и опорния фланец (F) на изходния вал. (Фиг. 37)

5. Уверете се, че задвижващият диск и опорният

фланец попадат правилно в централния отвор на резеца за косене. (Фиг. 28)

6. Закрепете гайката (G).

7. Затегнете гайката с глухия гаечен ключ. Дръжте

двусекционния вал на глухия гаечен ключ по възможност по-близо до предпазния щит на резеца. Затягайте в противоположната посока на въртене на режещото оборудване. Затегнете до въртящ момент на затягане 35 – 50 Nm. (Фиг. 38) За премахване на резеца за косене

1. Поставете предавката на продукта на равна

повърхност, за да се уверите, че резецът е премахнат правилно.

2. Поставете шплинта (С) в отвора на

двусекционния вал, за да заключите двусекционния вал.

опора (E) и резеца за косене (D) от изходния вал. (Фиг. 37) За монтиране на точката на окачване

1. Монтирайте точката на окачване между

стрелките на задната ръкохватка и примковата ръкохватка. (Фиг. 39) Забележка: Не поставяйте точката на окачване или примковата ръкохватка върху

2. Регулирайте точката на окачване, за да

осигурите, че продуктът е балансиран и лесен за използване.

ПРЕДУПРЕЖДЕНИЕ: Прочетете и разберете раздела с инструкции за безопасност преди използване на

За свързване на батерията към

ПРЕДУПРЕЖДЕНИЕ: Използвайте само оригинални батерии Husqvarna с продукта.

1. Уверете се, че батерията е напълно заредена.

2. Притиснете акумулаторната батерия в държача

на батерията на продукта. Батерията се заключва в позиция, когато чуете щракване. (Фиг. 40) ВНИМАНИЕ: Ако батерията не влезе лесно в държача, значи тя не е поставена правилно. Това може да повреди продукта.

3. Уверете се, че батерията е поставена правилно.

Преди да започнете работа с

• Прегледайте работната площ, за да се уверите, че познавате типа на терена, наклона на земята и дали има някакви препятствия, като например камъни, клони и канавки.

• Извършете цялостна инспекция на продукта.

• Извършете инспекциите за безопасност, техническо обслужване и обслужване, които са посочени в това ръководство.

• Уверете се, че всички капаци, предпазители, ръкохватки и режещо оборудване са правилно закрепени и не са повредени.

• Уверете се, че няма пукнатини в долната част на зъбите на ножа за косене или до централния отвор на ножа. Подменете ножа, ако е повреден. (Фиг. 41)

• Проверете опорния фланец за пукнатини. Сменете опорния фланец, ако е повреден. (Фиг. 42)

• Уверете се, че контрагайката не може да бъде отстранена с ръка. Контрагайката трябва да 1858 - 005 - 05.10.2023 37упражнява блокираща сила от минимум 1,5 Nm. Уверете се, че въртящият момент на затягане е между 35 – 50 Nm. (Фиг. 43)

• Проверете предпазителя на режещата приставка за повреди или пукнатини. Сменете предпазителя на режещата приставка, ако е бил ударен или ако по него има пукнатини. (Фиг. 44)

• Проверете тримерната глава за повреди или пукнатини. Сменете тримерната глава, ако е бил ударена или ако по нея има пукнатини. Работно положение

• Дръжте продукта с 2 ръце.

• Дръжте продукта отдясно на тялото си.

• Дръжте режещото оборудване под нивото на

• Винаги дръжте продукта закрепен към самара.

• Дръжте частите на тялото си далеч от горещи повърхности.

• Дръжте частите на тялото си далеч от режещото оборудване. За регулиране на самара

1. Поставете самара.

2. Закрепете самара към точката на окачване.

3. Регулирайте дължината на самара, докато

точката на окачване на самара е на нивото на дясното Ви бедро. За стартиране на продукта

1. Натиснете и задръжте бутона за стартиране,

докато зеленият светодиод не светне. (Фиг. 45)

2. Използвайте захранващия спусък, за да

контролирате скоростта. За ограничаване на максималната скорост с бутона за режим Този продукт има бутон за режим. С бутона за режим операторът може да ограничи максималната скорост. Бутонът за режим има 3 нива за обороти. По-ниско ниво увеличава времето на работа на продукта. Използвайте ниво 1 и ниво 2, ако работата не изисква пълни обороти/пълна мощност. Ако условията на работа изискват пълни обороти/пълна мощност, използвайте ниво 3. Не използвайте по- високо ниво от необходимото за работа.

1. Натиснете бутона за режим, за да зададете

ограничение за максималните обороти. Белите светодиоди ще светнат, за да покажат, че функцията е включена. (Фиг. 46)

2. Натиснете бутона за режим отново, за да

изберете следващото ниво на скорост. Функция за автоматично изключване Продуктът разполага с функция за изключване, която дезактивира продукта, ако той не се използва. Откат на резеца Откат на резеца е, когато продуктът се движи бързо настрани и със сила. Откат на резеца настъпва, когато резецът за косене удари или захване предмет, който не може да бъде отрязан. Откат на резеца може да изхвърли продукта или оператора във всички посоки. Съществува опасност от нараняване на оператора и наблюдателите. Опасността се увеличава в зони, където не виждате лесно материала, който режете. Не режете със зоната на резеца, която е показана в сиво на илюстрацията. Скоростта и движението на ножа може да причини откат на резеца. Опасността се увеличава с дебелината на стъблото, което

(Фиг. 47) Почистване на трева с резец за

1. Ножовете и резците за косене не трябва да се

използват за стъбла на дървета.

2. За всички видове висока или гъста трева се

използва нож за косене.

3. Тревата се коси с махаловидно странично

движение, като при движение от дясно наляво се коси, а движението от ляво надясно е обратен ход. За косене се използва лявата страна на ножа (от 8 до 12 часа).

4. При наклон на ножа наляво, когато косите трева,

тя се събира на една линия, което улеснява прибирането ѝ, например с гребло.

5. Опитайте да работите ритмично. Застанете

стабилно в лек разкрач. Придвижването напред се извършва след връщащото движение, като след това заставате отново стабилно.

6. Опорната чашка се допира леко до земята. Тя

служи за предпазване на ножа от удряне в

7. Намалете опасността от захващане на материал

около резеца, като винаги работите с пълни обороти и избягвате вече отрязания материал по време на обратния ход.

8. Спрете мотора, откачете самара и поставете

машината на земята, преди да започнете да събирате отрязания материал.

1. Дръжте тримерната глава непосредствено над

земята под ъгъл. (Фиг. 48) Не натискайте кордата на тримера за трева в тревата.

2. Използвайте 80% от оборотите, когато косите

трева близо до предмети. (Фиг. 49) За рязане на трева

1. Уверете се, че кордата на тримера за трева е

успоредна на земята, когато режете. (Фиг. 50)

2. Не натискайте тримерната глава към земята.

Можете да повредите земята и продукта.

3. Не позволявайте на тримерната глава

непрекъснато да докосва земята, това може да причини повреда на тримерната глава.

4. Работете на пълна скорост, когато местите

продукта от едната към другата страна за косене на трева. (Фиг. 51) Уверете се, че кордата на тримера за трева е успоредна на земята. За почистване на трева Въздушният поток от кабела на въртящия се тример може да се използва за отстраняване на отрязана трева от зоната.

1. Хванете тримерната глава и кабела успоредно на

2. Приложете пълни обороти.

3. Движете тримерната глава от едната страна до

другата и почиствайте тревата. ПРЕДУПРЕЖДЕНИЕ: Почиствайте капака на тримерната глава всеки път, когато монтирате нов шнур на тримера, за да предотвратите нарушаване на баланса и вибрации в ръкохватките. Освен това извършете проверка на другите части на тримерната глава и я почистете, ако е необходимо. За спиране на продукта

1. Освободете захранващия спусък или

блокировката на захранващия спусък.

2. Натиснете бутона за спиране. (Фиг. 45)

3. Натиснете бутоните за освобождаване

на акумулаторната батерия и извадете акумулаторната батерия. (Фиг. 52)

ПРЕДУПРЕЖДЕНИЕ: Преди да извършите техническо обслужване, трябва да прочетете и разберете главата за безопасност. Разписание за техническо

ПРЕДУПРЕЖДЕНИЕ: Отстранете акумулаторната батерия, преди да извършите техническото обслужване. Следва списък със стъпките от техническото обслужване, които трябва да изпълните за Вашия

Почистете външните части на продукта със суха кърпа. Не използвайте

Проверете дали бутонът за стартиране и спиране работи правилно и не е

Уверете се, че захранващият спусък и блокировката на захранващия спу- сък работят правилно от гледна точка на безопасността.

Уверете се, че всички контролни органи работят и не са повредени. X Поддържайте ръкохватките сухи, чисти, без масло и грес. X Уверете се, че режещата приставка не е повредена. Сменете режещата приставка, ако е повредена.

Уверете се, че предпазителят на режещата приставка или ножът не е по- вреден. Сменете предпазителя на режещата приставка или ножа, ако е

Уверете се, че всички винтове и гайки са затегнати. X Уверете се, че бутоните за освобождаване на акумулаторната батерия ра- ботят и заключват батерията в продукта.

Уверете се, че акумулаторната батерия не е повредена. X Уверете се, че акумулаторната батерия е заредена. X Уверете се, че зарядното устройство за акумулаторни батерии не е повре- дено и работи изправно.

Уверете се, че пръстенът за окачване не е повреден. X Уверете се, че контрагайката на режещото оборудване е затегната правил-

Уверете се, че капакът за транспортиране за резеца не е повреден и че капакът за транспортиране може да се закрепи правилно.

Проверете всички кабели, съединения и връзки. Уверете се, че не са по- вредени и че са чисти.

Уверете се, че ъгловата зъбна предавка е правилно напълнена с грес,

Технически характеристики на страница 42 . Ако не е, използвайте грес за ъглова зъбна предавка на Husqvarna.

Уверете се, че смукателният въздухопровод на двигателя не е замърсен. Почиствайте смукателния въздухопровод със сгъстен въздух.

Проверете връзките между акумулаторната батерия и продукта. Проверете връзката между акумулаторната батерия и зарядното устройство.

За почистване на продукта, батерията и зарядното устройство

1. Почиствайте продукта със сух парцал след

2. Почиствайте батерията и зарядното устройство

със сух парцал. Дръжте водачите на батерията

3. Уверете се, че клемите на батерията и зарядното

устройство са чисти, преди батерията да е поставена в зарядното устройство или в

За заточване на резци за трева и резци за косене ПРЕДУПРЕЖДЕНИЕ: Спрете продукта и отстранете акумулаторната батерия. Използвайте защитни ръкавици.

• За правилно заточване на резци за трева и резци за косене вижте инструкциите, които идват с режещото оборудване.

• Заточете равномерно всички краища за поддържане на баланса.

• Използвайте плоска пила. (Фиг. 53) 40 1858 - 005 - 05.10.2023ПРЕДУПРЕЖДЕНИЕ: Винаги изхвърляйте повреден нож. Не се опитвайте да изправяте огънат нож и да го използвате отново. За да смажете ъгловата зъбна

1. Отстранете режещото оборудване.

2. Поставете продукта с пробката на отвора за

гресиране в най-високо положение.

3. Отстранете пробката на отвора за гресиране.

4. Погледнете през отвора на пробката за

гресиране и завъртете задвижващия вал. Нивото на греста (A) трябва да е наравно с горната част на зъбците на предавката (B). (Фиг. 55)

5. Ако нивото на греста е твърде ниско, напълнете

ъгловата зъбна предавка с грес за ъглова зъбна предавка на Husqvarna. Пълнете бавно и въртете задвижващия вал, докато нанасяте греста за ъглова зъбна предавка, спрете при достигане на правилното ниво (B). ВНИМАНИЕ: Неправилното количество грес може да причини повреда на ъгловата зъбна предавка.

6. Монтирайте пробката на отвора за гресиране.

Отстраняване на проблеми Потребителски интерфейс Проблем Възможни неизправности Възможно действие Светодиодният индикатор за акумулаторната батерия мига в

Ниско напрежение на акумула- торната батерия. Заредете акумулаторната батерия. Светодиодът за грешка мига в

Претоварване. Режещата приставка е блокирала. Спрете продукта. Отстранете акумулаторната ба- терия. Почистете режещата приставка от нежелани материали. Температурно отклонение. Оставете продукта да се охлади. Захранващият спусък и буто- нът за активиране са натиснати едновременно. Освободете захранващия спусък и про- дуктът е активен. Продуктът не се стартира Замърсявания в конекторите на акумулаторната батерия. Почистете конекторите на акумулаторната батерия със сгъстен въздух или с мека

Светодиодът за грешка свети с червена светлина Продуктът се нуждае от сер- визно обслужване. Свържете се със своя сервиз. Транспортиране, съхранение и изхвърляне Транспорт и съхранение

• Доставените литиево-йонни батерии отговарят на изискванията на законодателството за опасни

• Специалното изискване на опаковката и етикетите за търговско транспортиране трябва да се спазва, включително от трети страни и

• Говорете с човек, преминал специално обучение за работа с опасни материали, преди да изпратите продукта. Спазвайте всички приложими национални наредби. 1858 - 005 - 05.10.2023 41• Поставете тиксо върху откритите терминали, когато поставяте батерията в опаковка. Поставете акумулатора плътно в опаковката, за да предотвратите движение.

• Извадете батерията при съхраняване или транспортиране.

• Поставете батерията и зарядното устройство в сухо пространство, в което няма влага и скреж.

• Не съхранявайте акумулатора на места, където може да се натрупа статично електричество. Не съхранявайте акумулатора в метална кутия.

• Поставете акумулаторната батерия за съхранение при температура между 5°C/41°F и 25°C/77°F и далеч от пряка слънчева светлина.

• Поставете зарядното устройство за съхранение при температура между 5°C/41°F и 45°C/113°F и далеч от пряка слънчева светлина.

• Използвайте зарядното устройство само когато околната температура е между 5°C/41°F и 40°C/ 104°F.

• Заредете батерията между 30% и 50%, преди да я оставите за съхранение за продължително

• Съхранявайте зарядното устройство в затворено и сухо пространство.

• При съхранение дръжте акумулатора и зарядното устройство отделно. Не позволявайте на деца или други неодобрени лица да имат контакт с оборудването. Дръжте оборудването в пространство, което можете да заключвaте.

• Почистете продукта и извършете пълно обслужване, преди да го съхранявате продължително време.

• Използвайте защитата при транспортиране на продукта, за да предотвратите наранявания или повреди на продукта по време на транспортиране и съхранение.

• Закрепете продукта безопасно при транспортиране. Изхвърляне на батерията, зарядното устройство и продукта Символите на продукта или на неговата опаковка означават, че той не е битов отпадък. Рециклирайте го в пункт за рециклиране за електрическо и електронно оборудване. Това помага да се предотврати увреждане на околната среда или на

Свържете се с местните служби, местна сметосъбираща организация или с Вашия дилър за повече информация относно рециклирането на

Технически данни Технически характеристики 325iRJ

Тип на двигателя BLDC (безчетков) 36 V Скорост на изходния вал, 1/мин 5800 Ширина на рязане, mm 420

Ниво на звуковата мощност, измерено, измерена dB (A) 93 Ниво на звуковата мощност, гарантирано L

Емисии на шума в околната среда, измерени като звукова мощност (LWA) в съответствие с директива на ЕО 2000/14/ЕО. Отчетените нива на шума за машината са измерени с оригиналното режещо обо- рудване, което дава най-високото ниво. Разликата между гарантираното и измереното ниво на шума е в това, че гарантираното ниво на шума включва също и дисперсията в резултатите от измерването, както и вариациите между различните машини от един и същи модел в съответствие с Директива 2000/14/ЕО. 42 1858 - 005 - 05.10.2023325iRJ Нива на шума

Еквивалентно ниво на звуковото налягане при ухото на оператора, из- мерено съгласно ISO 22868, dB (A): Оборудван с тримерна глава (оригинална) 84 Нива на вибрациите

Нива на вибрациите при ръкохватките, измерени съгласно ISO 22867, m/s

Отчетените данни за ниво на звуково налягане за машината имат типична статистическа дисперсия (стандартно отклонение) от 3 dB (A) и са измерени с оригиналната приставка, която осигурява най-ви- сокото ниво.

Отчетените данни за нивото на вибрациите имат типична статистическа дисперсия (стандартно от- клонение) от 2 m/s

. За сравняване на нивата на вибрациите, акумулаторната батерия и продукти- те с вътрешно горене използвайте калкулатора на вибрациите. https://www.husqvarna.com/uk/services- solutions/vibration-calculator/. 1858 - 005 - 05.10.2023 43Принадлежности Принадлежности Одобрени принадлежности Тип принадлежности Защита за режещо оборудване,

Централен отвор в резци/ножове, Ø 25,4 mm Изходен вал, резба M10 Резец за трева/нож за трева Multi 255-3 (Ø 255, 3 зъба) 536 17 43-01 Grass 255-4 (Ø 255, 4 зъба) 536 17 43-01 Тримерна глава T35, T35x (Ø 2,0 – 2,4 mm усукана корда на тримера Whisper) 536 17 43-01 Сферична опора Фиксирана 44 1858 - 005 - 05.10.2023Декларация за съответствие Декларация за съответствие на EС Ние, Husqvarna AB, SE-561 82 Huskvarna, Швеция, тел.: [phone], декларираме на своя собствена отговорност, че продуктът: Описание Резачка за храсти/тример за трева с акумулаторна батерия Марка Husqvarna Тип/модел 325iRJ Идентификация Серийни номера от 2023 и нататък отговаря напълно на следните директиви и регламенти на ЕС: Директива/регла-

2006/42/EО "относно машините" 2014/30/EMC "относно електромагнитната съвместимост" 2011/65/ЕС "относно ограничението за опасни вещества" 2000/14/EО "относно шума извън сградите" и че следните стандарти и/или технически спецификации са приложени: EN 62841-1:2015/ AC:2015, EN 62841-4-4 (IEC 62841-4-4:2020), EN 61000-6-1:2007 (Immunity), EN 61000-6-3:2007/ A1:2011/AC:2012 (Emission). RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden, извърши доброволно изпитване на типа съгласно приложение IX на 2006/42/ЕО. Сертификат №: SEC/23/2580. Notified body: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden, има и потвърдено съответствие с приложение VI на Директива на Съвета 2000/14/ЕО. За информация относно шумовите емисии направете справка с Технически характеристики на страница 42

1. Остановите изделие и извлеките аккумулятор.
