NÁVOD K OBSLUZE 325iRJ HUSQVARNA

CS Návod k pôužití 63-79

DA Brugsanvisning 80-96

SK Návod na obsluhu 421-437

SL Navodila za uporabo 438-454

SR Priručnik za rukovaoca 455-471

SV Bruksanvisning 472-487

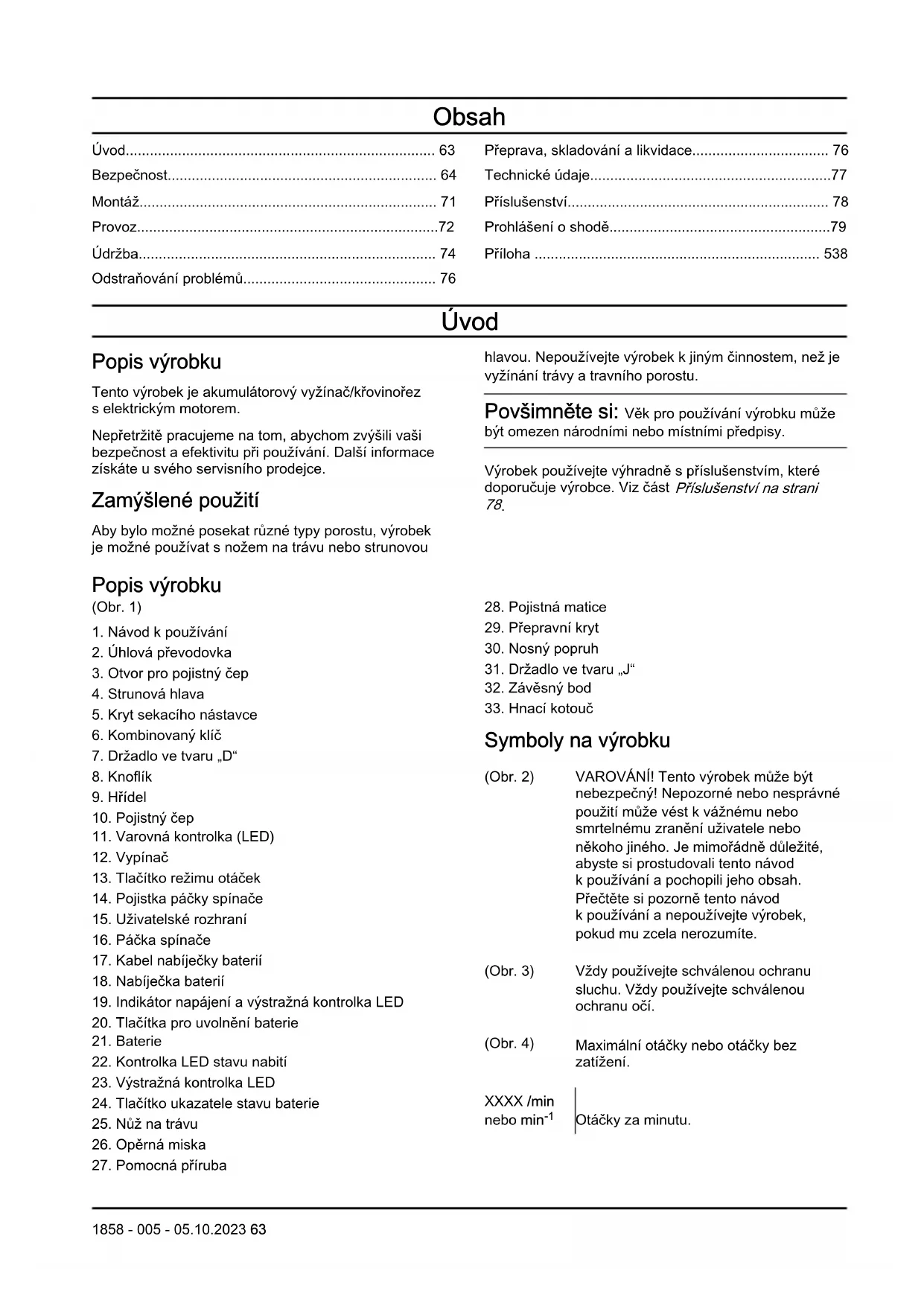

Úvod....63
Bezpečnost.... 64
Montáž....71
Provoz....72
Údržba....74
Odstraňování problémů.... 76

Přeprava, skladování a likvidace.... 76
Technické údaje....77
Příslušenství....78
Prohlášení o shodě....79
Příloha 538

Úvod

Popis výrobku

Tento výrobek je akumulátorový vyžínač/křovinořez s elektrickým motorem.

Nepřetržitě pracujeme na tom, abychom zvýšili vaši bezpečnost a efektivitu při používání. Další informace získáte u svého servisního prodejce.

Zamýšlené použití

Aby bylo možné posekat různé typy porostu, výrobek je možné používat s nožem na trávu nebo strunovou

Popis výrobku

(Obr. 1)

1. Návod k používání
2. Úhlová převodovka
3. Otvor pro pojistný čep
4. Strunová hlava
5. Kryt sekacího nástavce
6. Kombinovaný klíč

7. Držadlo ve tvaru „D“

8. Knoflík

9. Hřídel

10. Pojistný čep

11. Varovná kontrolka (LED)

12. Vypínač

13. Tlačítko režimu otáček

14. Pojistka páčky spínače

15. Uživatelské rozhraní

16. Páčka spínače

17. Kabel nabíječky baterií

18. Nabíječka baterií

19. Indikátor napájení a výstražná kontrolka LED

20. Tlačítka pro uvolnění baterie

21. Baterie

22. Kontrolka LED stavu nabití

23. Výstražná kontrolka LED

24. Tlačítko ukazatele stavu baterie

25. Nůž na trávu

26. Opěrná miska

27. Pomocná příruba

hlavou. Nepoužívejte výrobek k jiným činnostem, než je vyžínání trávy a travního porostu.

Povšimněte si: Věk pro používání výrobku může být omezen národními nebo místními předpisy.

Výrobek používejte výhradně s příslušenstvím, které doporučuje výrobce. Viz část Příslušenství na strani 78.

1. Pojistná matice
2. Přepravní kryt
3. Nosný popruh
4. Držadlo ve tvaru „J“
5. Závěsný bod
6. Hnací kotouč

Symboly na výrobku

(Obr. 2) VAROVÁNÍ! Tento výrobek může být nebezpečný! Nepozorné nebo nesprávné použití může vést k vážnému nebo smrtelnému zranění uživatele nebo někoho jiného. Je mimořádně důležité, abyste si prostudovali tento návod k používání a pochopili jeho obsah. Přečtěte si pozorně tento návod k používání a nepoužívejte výrobek, pokud mu zcela nerozumíte.

(Obr. 3) Vždy používejte schválenou ochranu sluchu. Vždy používejte schválenou ochranu očí.

(Obr. 4) Maximální otáčky nebo otáčky bez zatížení.

XXXX /min nebo min ^-1

Otáčky za minutu.

(Obr. 5)	Jmenovité napětí, V		o regulaci hluku v australském Novém Jižním Walesu „Protection of the Environment Operations (Noise Control) Regulation 2017“. Garantovaná hladina akustického výkonu tohoto výrobku je uvedena v části Technické údaje na strani 77.
(Obr. 6)	Stejnosměrný proud.
(Obr. 7)	Výrobek odpovídá příslušným směrnicím ES.
(Obr. 8)	Tento výrobek vyhovuje platným předpisům Spojeného království.	yyyywwxxxx	Typový štítek s výrobním číslem. yyyy znamená rok výroby, ww znamená týden výroby a xxxx je sériové číslo.
(Obr. 9)	Používejte schválené ochranné rukavice.
(Obr. 10)	Používejte odolnou obuv s protiskluzovou podrážkou.		Obsluha musí zajistit, aby se v okruhu menším než 15 metrů nevyskytovaly žádné osoby ani zvířata. Pokud pracuje několik pracovníků na stejné ploše, musí být dodržována bezpečná vzdálenost rozestupů minimálně 15 metrů.
(Obr. 11)	Dávejte pozor na zpětný (boční) vrh.	(Obr. 18)
(Obr. 12)	Symboly na výrobku nebo jeho obalu označují, že tento výrobek nesmí být likvidován jako domácí odpad. Výrobek musí být odevzdán do příslušného recyklačního zařízení.
(Obr. 13)	Nástavec může velkou silou odmrštit předměty, které se mohou odrazit zpět. Pokud nepoužíváte doporučené ochranné prostředky, může dojít k vážnému poranění očí.	Povšimněte si: Další symboly/štítky na produktu se týkají certifikačních požadavků pro další komerční oblasti.
(Obr. 14)	Před údržbou odpojte baterii.	Poškození výrobku
(Obr. 15)	Výrobek má ochranu proti stříkající vodě.	Neneseme odpovědnost za poškození výrobku, pokud:
(Obr. 16)	Všechny části těla udržujte mimo dosah horkých povrchů.	• byl výrobek nesprávně opraven.• byl výrobek opraven pomocí součástí od jiného výrobce nebo součástí, které nejsou výrobcem schváleny.• má výrobek příslušenství od jiného výrobce nebo příslušenství, které není výrobcem schváleno.
(Obr. 17)	Štítek s emisemi hluku do okolí podle směrnic a předpisů Evropské unie a Spojeného království a nařízení	• výrobek nebyl opraven ve schváleném servisním středisku nebo schváleným odborníkem.

Bezpečnost

Definice týkající se bezpečnosti

Varování, upozornění a poznámky slouží jako upozornění na specifické důležité části návodu.

VÝSTRAHA: Používá se v případě nebezpečí úrazu nebo usmrcení obsluhy nebo okolních osob, pokud nejsou dodrženy pokyny uvedené v této příručce.

VAROVÁNÍ: Používá se v případě nebezpečí poškození výrobku, dalších materiálů či škod na majetku v blízkém okolí, pokud nejsou dodrženy pokyny uvedené v této příručce.

Povšimněte si: Používá se k poskytnutí dalších informací, které jsou nezbytné v dané situaci.

Obecné bezpečnostní výstrahy pro elektrické nářadí

VÝSTRAHA: Prohlédněte si všechny bezpečnostní pokyny, pokyny, ilustrace a technické údaje dodané s tímto elektrickým nástrojem. Při nedodržení některého z pokynů uvedených níže může dojít k úrazu elektrickým proudem, požáru nebo vážnému poranění.

- Uložte si veškerá upozornění a pokyny pro použití v budoucnu. Termín „elektrický nástroj“ v upozorněních označuje bud nástroj napájený ze sítě (kabelem), nebo napájený baterií (bezdrátový).

Bezpečnost pracovního prostoru

• Udržujte pracovní prostor čistý a dobře osvětlený. Přeplněné či tmavé prostory nahrávají nehodám.
• Nepoužívejte elektrické nástroje ve výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů či prachu. Elektrické nástroje vytvářejí jiskry, které mohou zapálit prach nebo výpary.
• Při práci s elektrickým nástrojem musí být děti i okolostojící osoby v dostatečné vzdálenosti. Rozptylení může způsobit, že ztratíte kontrolu nad nástrojem.

Bezpečnost při používání el. energie

• Zástrčky elektrických nástrojů musí odpovídat elektrické zásuvce. Nikdy zásuvku žádným způsobem neupravujte. U uzemněných elektrických nástrojů nepoužívejte žádné adaptéry. Původní zástrčky a odpovídající zásuvky snižují nebezpečí úrazu elektrickým proudem.
• Zabraňte tělesnému kontaktu s uzemněnými povrchy, např. trubkami, radiátory, sporáky a chladničkami. Pokud je lidské tělo uzemněno, hrozí větší nebezpečí úrazu el. proudem.
• Nevystavujte elektrické nástroje dešti nebo působení vlhkosti. Pokud do elektrického nástroje vnikne voda, zvyšuje se nebezpečí úrazu elektrickým proudem.
• Nezacházejte hrubě s napájecím kabelem. Nikdy elektrický nástroj nenoste za kabel. Za kabel netahejte a neodpojujte nástroj od sítě taháním za kabel. Nevystavujte napájecí kabel působení tepla, oleje, nepoškoďte ho ostrými hranami nebo pohyblivými částmi. Poškozený nebo ohnutý kabel zvyšuje nebezpečí úrazu elektrickým proudem.
• Při používání elektrického nástroje venku použijte prodlužovací kabel určený pro venkovní použití. Použití kabelu určeného pro venkovní použití snižuje nebezpečí úrazu elektrickým proudem.
• Pokud je nezbytné pracovat s el. nástrojem ve vlhkém prostředí, použijte zdroj s proudovým chráničem. Použití proudového chrániče snižuje nebezpečí úrazu elektrickým proudem.

Osobní bezpečnost

• Při práci s elektrickým nástrojem dávejte pozor, sledujte, co děláte a používejte zdravý rozum. Nepracujte s elektrickým nástrojem, pokud jste unaveni nebo jste pod vlivem drog, alkoholu či léků. Při práci s elektrickým nástrojem stačí okamžik nepozornosti a následkem může být vážný úraz.

• Používejte osobní ochranné pomůcky. Vždy používejte ochranu zraku. Ochranné vybavení, např. protiprachová maska, neklouzavá ochranná obuv, přilba nebo ochrana sluchu, použité správným způsobem snižují nebezpečí úrazu.

• Zabraňte náhodnému spuštění. Před připojením k el. napájení nebo vložením baterií, zvednutím nebo nošením nástroje se přesvědčte, že je vypínač v poloze vypnuto. Přenášením elektrických nástrojů s prstem na spoušti nebo zapnutých elektrických nástrojů nahráváte nehodám.

• Před zapnutím el. nástroje vyjměte jakýkoli seřizovací klíč nebo klíč na matice. Klíč ponechaný na rotující části el. nástroje může způsobit úraz.
• Nenatahujte se příliš daleko. Neustále pevně stůjte a držte rovnováhu. Budete tak mít lepší kontrolu nad nástrojem v neočekávaných situacích.
• Noste vhodný oděv. Nenoste volné oblečení ani šperky. Udržujte vlasy a oděv mimo dosah pohyblivých částí. Pohyblivé části mohou zachytit volný oděv, šperky nebo dlouhé vlasy.
• Pokud jsou zařízení přizpůsobena pro připojení odsávačů a lapačů prachu, musí být připojeny a správně použity. Použitím lapačů prachu snižujete rizika spojená s výskytem prachu.
• Nedovolte, aby rutina nabytá častým používáním nástrojů způsobila, že začnete být neopatrní a budete ignorovat bezpečnostní zásady při zacházení s nástrojem. Neopatrný úkon může způsobit vážné zranění ve zlomku sekundy.

Použití elektrických nástrojů a péče o ně

• Při práci s elektrickými nástroji nepoužívejte násilí. Používejte správný elektrický nástroj pro danou aplikaci. Správný elektrický nástroj vykoná práci lépe a bezpečněji rychlostí, pro kterou byl navržen.
• Nepoužívejte el. nástroj, pokud nefunguje vypínač pro zapnutí a vypnutí. Každý elektrický nástroj, který nelze ovládat vypínačem, je nebezpečný a musí se opravit.
• Před jakýmkoli nastavováním, výměnou příslušenství nebo uložením elektrického nástroje odpojte zástrčku od napájení nebo vytáhněte z nástroje baterie, pokud je to možné. Takováto preventivní bezpečnostní opatření snižují riziko náhodného spuštění el. nástroje.
• Nepoužívané el. nástroje ukládejte mimo dosah dětí a nedovolte, aby s nástrojem pracovaly osoby, které ho dobře neznají nebo si nepřečetly tento návod k použití nástroje. Elektrické nástroje jsou v rukou neproškolených uživatelů nebezpečné.
• Udržujte elektrické nástroje a příslušenství. Kontrolujte chybné zarovnání nebo spojení pohyblivých částí, rozbití jakýchkoli částí nebo jiné stavy, které mohou ovlivnit provoz elektrického nástroje. Pokud je elektrický nástroj poškozen, nechte ho opravit. Mnohé nehody jsou způsobeny špatnou údržbou elektrických nástrojů.
• Udržujte řezací nástroje ostré a čisté. Správně udržované řezací nástroje s ostrým ostrím jsou méně náchylné k „zakousnutí“ a snadněji se ovládají.
• Používejte elektrický nástroj, příslušenství a vsazené nože podle těchto pokynů. V úvahu je třeba brát pracovní podmínky a prováděnou práci. Použitím

elektrického nástroje k jinému účelu, než pro který je určen, může mít za následek vznik nebezpečné situace.

- Rukojeti a uchopovací plochy udržujte suché, čisté a bez zbytků oleje a maziva. Kluzké rukojeti a uchopovací plochy neumožňují bezpečné ovládání a v neočekávaných situacích může dojít ke ztrátě kontroly.

Použití nástrojů napájených z baterie a péče o ně

• Baterii dobíjejte pouze nabíječkou specifikovanou výrobcem. Použití nabíječky vhodné pro jeden typ baterie může pro jiný typ baterie představovat nebezpečí vzniku požáru.
• Elektrické nástroje používejte pouze s příslušnými speciálními bateriovými moduly. Při použití jakékoli jiné baterie hrozí riziko úrazu a požáru.
• Když baterii nepoužíváte, udržujte ji stranou od kovových předmětů, např. kancelářských sponek, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které by mohly spojit kontakty baterie. Při zkratování kontaktů baterie může dojít k popáleninám nebo k požáru.
• V nevhodných podmínkách může dojít k vytečení kapaliny z baterie. Vyvarujte se kontaktu s kapalinou. Pokud dojde k náhodnému kontaktu, opláchněte postižené místo vodou. Při zasažení očí kapalinou vyhledejte lékařskou pomoc. Kapalina vyteklá z baterie může způsobit podráždění nebo popáleniny.
• Nepoužívejte poškozenou nebo upravenou baterii nebo výrobek. Poškozené nebo upravené baterie mohou vykazovat neočekávané chování vedoucí k požáru, výbuchu nebo nebezpečí poranění.
• Nevystavuje baterii ani nástroj ohni a nadměrným teplotám. Vystavení ohni a teplotám nad 130 °C může způsobit explozi.
• Dodržujte veškeré pokyny k nabíjení a nenabíjejte baterii ani nástroj mimo rozsah teplot uvedený v pokynech. Nesprávné nabíjení nebo nabíjení při teplotách mimo uvedený rozsah může mít za následek poškození baterie a zvýšené nebezpečí požáru.

Servis

- Servis elektrického nástroje smí provádět pouze kvalifikovaná osoba za použití identických náhradních součástek. Tím bude zajištěna bezpečnost elektrického nástroje.

- Nikdy neprovádějte servis poškozených baterií. Servis baterií smí provádět pouze výrobce nebo autorizovaný servis.

Bezpečnostní upozornění pro vyžínač a křovinořez

- Stroj nepoužívejte za špatného počasí, zejména pokud hrozí riziko blesku. Snížíte tak riziko zasažení bleskem.

• Důkladně zkontrolujte, zda se v prostoru, kde chcete stroj používat, nenachází žádná zvířata. Během provozu může dojít ke zranění divoké zvěře.
• Důkladně zkontrolujte prostor, kde chcete stroj používat, a odstraňte kameny, klacky, dráty, kosti a další předměty. Odmrštěné předměty mohou způsobit zranění.
• Před použitím stroj vždy pečlivě prohlédněte a zkontrolujte, zda není poškozen sekací nástroj nebo kotouč nebo jejich sestavy. Poškozené součásti zvyšují riziko poranění.
• Dodržujte pokyny pro výměnu příslušenství. Nesprávně utažené matice nebo šrouby, které zajišťují kotouč, mohou poškodit kotouč nebo vést k jeho odpojení.
• Jmenovité otáčky sekacího nástroje musí být alespoň rovny maximálním otáčkám vyznačeným na stroji. Sekací nástroje, které se pohybují rychleji, než jsou jejich jmenovité otáčky, mohou prasknout a vylétnout z výrobku.
• Používejte ochranu očí, uší, hlavy a rukou. Vhodné ochranné prostředky sníží nebezpečí úrazu odlétávajícími úlomky nebo náhodným kontaktem s vyžínací strunou nebo kotoučem.
• Při práci se strojem vždy noste ochrannou protiskluzovou obuv. Neprovozujte stroj naboso nebo v otevřených sandálech. Tím snížíte riziko poranění nohou při kontaktu s pohybujícím se sekacím zařízením, strunou nebo kotoučem.
• Při provozu stroje vždy noste dlouhé kalhoty. Odhalená pokožka zvyšuje riziko zranění odletujícími předměty.
• Během provozu zajistěte bezpečnou vzdálenost dalších osob od stroje. Odmrštěné úlomky mohou způsobit vážné zranění.
• Při provozu stroje vždy používejte obě ruce. Držení stroje oběma rukama zabrání ztrátě kontroly.
• Držte stroj pouze za izolované úchopy, protože vyžínací struna nebo kotouč by se mohly dostat do kontaktu se skrytou kabeláží. Pokud se vyžínací struna nebo kotouč dostane do styku s kabelem, který je pod proudem, může dojít k probíjení odkrytých kovových částí stroje a obsluha může utrpět úraz elektrickým proudem.
• Vždy udržujte správný postoj a pracujte se strojem pouze tehdy, když stojíte na zemi. Na kluzkém nebo nestabilním povrchu může dojít ke ztrátě rovnováhy nebo kontroly nad strojem.
• Nepracujte se strojem na příliš strmých svazích. Snížíte tak riziko ztráty kontroly, uklouznutí, pádu a možného úrazu.
• Při práci na svazích dbejte na to, abyste stáli pevně, pohybovali se napříč svahem a nikdy ne do kopce nebo z kopce. Dbejte zvýšené opatrnosti při změně směru. Snížíte tak riziko ztráty kontroly, uklouznutí, pádu a možného úrazu.
• Při provozu stroje udržujte všechny části těla v bezpečné vzdálenosti od sekacího nástroje, struny nebo kotouče. Před spuštěním stroje se ujistěte,

že se sekací zařízení, struna nebo kotouč ničeho nedotýkají. Při práci se strojem stačí okamžik nepozornosti a následkem může být zranění vás nebo dalších osob.

• Při práci držte stroj pod úrovní pasu. Tím zabráníte nechtěnému kontaktu se sekacím nástrojem nebo kotoučem a budete mít lepší kontrolu nad strojem v neočekávaných situacích.
• Při řezání napruženého keře nebo mladého stromku dávejte pozor, aby se neodpružily zpět. Když povolí napětí dřevních vláken, keř nebo mladý stromek může udeřit obsluhu nebo odmrštit stroj tak, že nad ní obsluha ztratí kontrolu.
• Dávejte mimořádný pozor při řezání keřů a mladých stromků. Tenký materiál může zachytit kotouč a může být vržen směrem k vám nebo vás vychýlit z rovnováhy.
• Udržujte kontrolu nad strojem a nedotýkejte se sekacích nástrojů, strun nebo kotoučů a jiných nebezpečných pohyblivých součástí, pokud jsou stále v pohybu. Tím snížíte riziko poranění pohyblivými součástmi.
• Před odstraněním uvízlého materiálu nebo údržbou stroje se ujistěte, že je vše vypnuto a napájecí kabel je odpojen. Neočekávané spuštění stroje při odstraňování uvízlého materiálu nebo servisu může vést k vážnému zranění osob.
• Stroj prénášejte, pouze pokud je vypnutý a daleko od vašeho těla. Správnou manipulací se strojem snížíte pravděpodobnost nechtěného kontaktu se sekacím nástrojem, strunou nebo kotoučem.
• Při přepravě nebo skladování stroje vždy nasadťe kryt na kovové kotouče. Správnou manipulací se strojem snížíte pravděpodobnost nechtěného kontaktu s kotoučem.
• Používejte pouze náhradní sekací nástroje, struny, řezací hlavy a kotouče specifikované výrobcem. Nesprávné náhradní díly zvýšit riziko rozbití stroje a zranění.

Další obecné bezpečnostní informace

• Před přemístěním do jiné oblasti vypněte výrobek. Před předáním výrobku jiné osobě vždy vyjměte baterii.
• Nikdy neodkládejte výrobek, dokud jej nedeaktivujete a nevyjmete baterii. Nenechávejte výrobek bez dozoru, když je spuštěný.
• Žací nástroj se po vypnutí výrobku nezastaví okamžitě.
• Před použitím výrobku a po každém nárazu zkontrolujte, zda nevykazuje známky opotřebení a v případě potřeby provedte nutné opravy.
• Pokud nějaký předmět uvízne v řezacím nástavci při použití výrobku, vypněte jej a deaktivujte. Zkontrolujte, zda se řezací nástavec zcela zastavil. Před kontrolou, čištěním nebo opravou výrobku nebo řezacího nástavce vyjměte baterii.
• Před použitím výrobek zkontrolujte. Viz část Bezpečnostní zařízení na produktu na strani 69

a Sekací nástavec na strani 70. Nepoužívejte vadný výrobek. Dodržujte pokyny pro kontrolu, údržbu a servis popsané v této příručce.

• Nesprávný řezací nástavec zvyšuje nebezpečí úrazu.
• Zkontrolujte, zda není znečištěná převodovka nebo zda na ní nejsou nějaké praskliny. Pomocí kartáče z převodovky očistěte trávu a listí. V případě potřeby použijte rukavice.
• Větrací otvory musí být za všech okolností průchozí a bez nečistot.
• Zkontrolujte, zda je žací hlavice zcela připojená k vyžínači.
• Před zahájením práce musí být upevněny všechny ochranné kryty a rukojeti.
• Zkontrolujte, zda je výrobek v perfektním provozním stavu. Zkontrolujte, zda jsou všechny matice a šrouby dotažené.
• Zkontrolujte strunovou hlavu a kryt vyžínače, zda nejsou poškozeny nebo nemají trhlinky. Vyměňte strunovou hlavu nebo ochranný kryt vyžínače, pokud byly vystaveny úderu nebo pokud jsou na nich praskliny. Vždy používejte doporučený kryt pro řezací nástavec, který používáte. Viz část Příslušenství na strani 78.
• Při neopatrném nebo nesprávném použití se stává tento výrobek velmi nebezpečným nástrojem. Tento výrobek může způsobit obsluze a dalším osobám vážné zranění.
• Toto zařízení není určeno k použití osobami (včetně dětí) s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi či znalostmi, pokud nejsou pod dozorem nebo pokud jim osobou zodpovídající za jejich bezpečnost nebyly sděleny pokyny k používání zařízení. Děti musí být pod dozorem, který zajistí, aby si se zařízením nehrály.
• Nenechte nikdy děti používat stroj nebo se zdržovat v jeho blízkosti. Jelikož lze zařízení snadno spustit, mohou jej spustit i děti, pokud nejsou celou dobu pod dozorem. Tím může dojít k nebezpečí vážného úrazu. Proto ze zařízení v době, kdy není plně pod dozorem, vždy vyjímejte baterii.
• Výrobek ani baterii nikdy nedovolte používat dětem nebo osobám, které nejsou k jejich používání vyškoleny.
• Skladujte zařízení v uzamykatelném prostoru mimo dosah dětí a nepovolaných osob.
• Při uskladnění a přepravě musí být vždy použit přepravní kryt.
• Po celou dobu práce se strojem a obzvláště ve chvíli zapínání motoru držte ruce a nohy v bezpečné vzdálenosti od oblasti sečení.
• Při vypnutí výrobku se rukama ani nohama nepřibližujte k řezacímu nástavci, dokud se zcela nezastaví.
• Neodstraňujte posečený nebo pořezaný materiál ani jej nedovolte odstraňovat jiným osobám, pokud je

výrobek aktivován nebo se sekací zařízení otáčí; může dojít k vážnému zranění.

• Odpovědností obsluhy je, aby lidé nebo jejich majetek byli chráněni před nehodami a dalšími riziky.
• Konstrukce produktu nesmí být za žádných okolností upravována bez svolení výrobce. Vždy používejte originální příslušenství. Nepovolené úpravy nebo příslušenství mohou vést k vážnému nebo smrtelnému zranění obsluhy nebo jiných osob. Vaše záruka se nemusí vztahovat na poškození krytu nebo odpovědnost za škody, pokud jsou způsobeny použitím neoprávněného příslušenství nebo náhradních dílů.
• Jediným příslušenstvím, které se smí používat spolu s tímto výrobkem, jsou sekací nástavce doporučené v kapitole Příslušenství. Viz část Příslušenství na strani 78.
• Nikdy nepoužívejte výrobek, jehož konstrukce byla jakkoli pozměněna oproti jeho původním specifikacím.
• Nikdy nepoužívejte výrobek, který není zcela v pořádku. Dodržujte pokyny pro kontroly, údržbu a servis popsané v této přiručce. Některé úkony údržby a opravy mohou provádět pouze vyškolení a kvalifikovaní odborníci. Viz pokyny v části Údržba.
• Práce za nepříznivého počasí je únavná a často může zahrnovat další nebezpečí. Kvůli dalším možným nebezpečím nedoporučujeme používat stroj za špatného počasí, například v husté mlze, prudkém dešti, silném mrazu, při riziku výskytu blesků atd.
• Nikdy nepracujte ze žebříku, stoličky nebo v jiné zvýšené poloze, která není dokonale zajištěna.
• Skladujte zařízení ve vnitřních prostorech – zařízení je třeba uložit do vnitřního prostoru, pokud se nepoužívá.
• Není možné zmínit všechny představitelné situace, se kterými se můžete setkat. Bud'te stále opatrní a používejte zdravý rozum. Vyhněte se všem situacím, o kterých se domníváte, že jsou nad vaše možnosti. Pokud si ani po přečtení tohoto návodu nebudete jisti, jak stroj správně používat, než budete pokračovat v práci, obrat'te se na odborníka.
• Zajistěte, aby se během práce nevyskytovaly v okruhu 15 metrů žádné osoby nebo zvířata. Pokud na stejném pracovišti pracuje více uživatelů, musí být udržována bezpečnostní vzdálenost nejméně 15 metrů. Jinak hrozí nebezpečí vážného zranění osob. Jestliže se někdo přiblíží, okamžitě vypněte výrobek. Nikdy neotáčejte výrobek, aniž byste se nejprve podívali za sebe a zkontrolovali, zda se někdo nenachází v bezpečnostní zóně.
• Zajistěte, aby další osoby, zvířata nebo jiné věci nemohly ovlivnit vaši kontrolu nad výrobkem a aby nemohly přijít do kontaktu s řezacím nástavcem nebo volnými předměty, které odmrští řezací nástavec. Nepracujte ale s výrobkem, nemáte-li možnost přivotat pomoc v případě nehody.
• Ujistěte se, že se můžete volně pohybovat a bezpečně stát. Zkontrolujte, zda ve vašem

bezprostředním okolí nejsou nějaké překážky (kořeny, kameny, větve, jámy, příkopy apod.), pro případ, že by bylo nutné se rychle přesunout. Zvláštní pozornost věňujte práci ve svažitém terénu.

• Stroj používejte za chůze, nikdy za běhu.
• Zkontrolujte pracovní prostor. Odstraňte veškeré volné předměty, jako jsou kameny, střepy, hřebíky, ocelové dráty, šňůry apod., které by mohly být odmrštěny nebo zachyceny sekacím zařízení nebo krytem sekacího zařízení.
• Dávejte pozor na větve nebo pahýly, které mohou během řezání odlétávat. Nesekejte příliš blízko u země, odkud by mohly odlétávat kameny nebo jiné předměty.
• Dbejte na to, aby se žádné části oděvu nebo těla nedostaly do kontaktu s řezacím nástavcem aktivovaného výrobku. Udržujte výrobek pod úrovní pasu.
• Dejte pozor na odmrštěné předměty. Použijte vždy schválenou ochranu oči. Nikdy se nenahýbejte nad kryt řezacího nástavce. Odlétávající kamení nebo jiný materiál může zasáhnout oči a způsobit oslepnutí nebo jiná vážná zranění.
• Používáte-li ochranu sluchu, vždy je nutné dávat pozor na výstražné signály nebo volání. Sejměte vždy ochranu sluchu ihned po zastavení výrobku.
• Pokud dojde k nežádoucím vibracím, poklepem vysuňte žací strunu na správnou délku a vibrate by měly přestat.
• Pokud výrobek začne nezvykle vibrovat, zastavte jej a vyjměte baterii.
• Nadměrné vystavení vibracím může u osob se zhoršenou funkcí krevního oběhu vést k poruchám oběhového nebo nervového systému. V případě, že byste pocítili příznaky obtíži způsobených nadměrným vystavením vibracím, obraťte se na svého lékaře. Mezi tyto příznaky patří strnulost končetin, ztráta citu, mravenčení, píchání, bolest, zeslábnutí, změna barvy nebo vzhledu pokožky. Tyto příznaky se obvykle objevují v prstech, na rukou nebo v zápěstí.
• Vždy držte výrobek oběma rukama. Výrobek držte po své pravé straně.

Příčiny zpětného (bočního) vrhu a související varování

• Držte pevně obě ruce na stroji a umístěte paže tak, aby odolaly zpětnému vrhu. Umístěte své tělo na levou stranu stroje. Zpětný vrh kotouče může zvýšit riziko zranění v důsledku neočekávaného pohybu stroje. Při správných opatřeních může obsluha síly zpětného vrhu zvládnout.
• Pokud kotouč uvízne nebo pokud z jakéhokoli důvodu přerušíte řez, vypněte stroj a držte stroj v materiálu bez pohybu, dokud se kotouč zcela nezastaví. Pokud kotouč v řezu vázne, nikdy se nepokoušejte vyjmout stroj z materiálu nebo vytáhnout stroj dozadu, když je kotouč v pohybu, jinak by mohlo dojít k zpětnému vrhu. Provedte

šetření a přijměte nápravná opatření pro eliminaci příčin uvíznutí kotouče.

• Nepoužívejte tupé nebo poškozené kotouče. Tupé nebo poškozené kotouče zvyšují riziko uvíznutí nebo zachycení předmětu, což vede k zpětnému vrhu.
• Vždy udržujte dobrý výhled na řezaný materiál. Pravděpodobnější výskyt bočního rázu je v oblastech, kde je řezaný nebo sekaný materiál těžko viditelný.
• Pokud se k vám během provozu stroje přiblíží jiná osoba, vypněte stroj. V případě zpětného (bočního) vrhu hrozí zvýšené riziko zranění jiných osob pohybujícím se kotoučem.

Osobní ochranné prostředky

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Při použití výrobku je nutné vždy používat schválené osobní ochranné prostředky. Osobní ochranné prostředky nemohou zcela eliminovat nebezpečí úrazu, ale v případě nehody pomáhají snížit míru poranění. Požádejte prodejce, aby vám pomohl vybrat správné vybavení.
• Používejte ochrannou přilbu tam, kde hrozí nebezpečí padajících předmětů.
• Použijte schválenou ochranu sluchu s dostatečným tlumicím účinkem. Dlouhodobé vystavování působení hluku může vést k trvalému poškození sluchu.
• Vždy používejte schválenou ochranu očí. Použijete-li štít, je nutno použít i schválené ochranné brýle. Schválené ochranné brýle musí být v souladu s normou ANSI Z87.1 v USA nebo EN 166 v zemích EU.
• Pro ochranu obličeje používejte ochranný štít. Ochranný štít není dostatečná ochrana očí. (Obr. 19)
• Při určitých činnostech používejte rukavice, například při nasazování, prohlídce nebo čištění řezacího zařízení.
• Používejte pevnou, neklouzavou obuv.
• Noste oblečení vyrobené z pevné tkaniny. Vždy používejte silné, dlouhé kalhoty a dlouhé rukávy. Nepoužívejte volné oblečení, které se může zachytit o keře nebo větve. Nepoužívejte šperky, krátké kalhoty nebo sandály a nepracujte bosi. Stáhněte si vlasy bezpečně nahoru nad úroveň ramen.

(Obr. 20)

- Mějte při ruce lékárničku.

(Obr. 21)

Bezpečnostní zařízení na produktu

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

V této části je popsáno bezpečnostní vybavení výrobku, jeho účel a způsob provádění kontroly a údržby k zajištění správného provozu. Viz pokyny v části Úvod na strani 63 pro informace o umístění těchto dílů na výrobku.

Životnost výrobku se může zkracovat a riziko úrazů zvyšovat, jestliže se údržba neprovádí správně anebo se opravy neprovádějí odborně. Pokud potřebujete další informace, obrat’te se na nejbližšího servisního prodejce.

VÝSTRAHA: Nikdy výrobek nepoužívejte s poškozenými bezpečnostními součástmi. Kontrolu a údržbu bezpečnostního vybavení výrobku je nutno provádět podle postupů uvedených v této části. V případě, že by výrobek nevyhověl při jakékoli z těchto kontrol, je nutno vyhledat autorizované servisní středisko a nechat závadu odstranit.

VAROVÁNÍ: Servis a opravy stroje vyžadují speciální odborné školení. To se zvláště týká servisu a oprav bezpečnostního zařízení stroje. V případě, že by stroj nevyhověl při některé z níže uvedených kontrol, je nutno vyhledat servisní opravnu. Každému zákazníkovi, který zakoupí kterýkoli z našich výrobků, zaručujeme dostupnost profesionálních oprav a servisních prací. Pokud prodejce, který vám stroj prodal, neposkytuje servisní práce, požádejte jej o adresu naší nejbližší servisní opravny.

Kontrola uživatelského rozhraní

1. Stiskněte a podržte tlačítko pro spouštění/ zastavení (A).

a) Výrobek je zapnutý, když se rozsvítí displej (B). (Obr. 22)
b) Výrobek je vypnutý, když displej zhasne.

1. Pokud svítí nebo bliká varovná kontrolka na displeji, říd'te se pokyny v části Uživatelské rozhraní na strani 76.

Kontrola pojistky páčky spínače

Pojistka páčky spínače slouží k zamezení nechtěnému spuštění výrobku. Pokud zatlačíte pojistku páčky spínače dopředu (A) a poté přitlačíte pojistku páčky spínače k rukojeti (B), páčka spínače (C) se uvolní. Při uvolnění rukojeti se spouštěč a pojistka spouštěče vrátí

zpět do svých původních poloh. Tento pohyb je řízen třemi nezávislými pružinami.

(Obr. 23)

1. Je-li pojistka páčky spínače ve své původní poloze, ujistěte se, zda je páčka spínače zajištěna. (Obr. 24)
2. Stiskněte spouštěč a zkontrolujte, zda se po uvolnění vrátí do své původní polohy. (Obr. 25)
3. Zkontrolujte, zda se páčka spínače a pojistka páčky spínače volně pohybují a zda vratná pružina funguje správně.
4. Spust'te výrobek, viz Spuštění výrobku na strani 73.
5. Uved'te výrobek do plných otáček.
6. Uvolněte páčku spínače a zkontrolujte, zda se řezací nástavec zastavil a zůstává v klidu.

Kontrola krytu řezacího nástavce

VÝSTRAHA: Nepoužívejte řezací nástavec bez schváleného a správně upevněného krytu řezacího nástavce. Vždy používejte kryt řezacího nástavce doporučený pro instalovaný řezací nástavec, viz Příslušenství na strani 78. Používání nesprávného nebo vadného krytu řezacího nástavce může vést k zranění osob.

Kryt řezacího nástavce brání vymrštění předmětů směrem k obsluze. To také brání zranění, ke kterým může dojít, pokud přijdete do kontaktu s řezacím nástavcem.

1. Vypněte výrobek a vyjměte baterii.
2. Proved'te vizuální kontrolu ohledně poškození, například prasklin. (Obr. 26)
3. Poškozený kryt řezacího nástavce je nutné vyměnit.

Montáž a demontáž pojistné matice

VÝSTRAHA: Vypněte výrobek a vyjměte baterii, použijte ochranné rukavice a při práci v blízkosti ostrých hran sekacího nástavce dávejte pozor.

Pojistná matice umožňuje upevnění některých typů sekacích nástavců. Pojistná matice má levotočivý závit. (Obr. 27)

• Při montáži utáhněte pojistnou matici proti směru otáčení sekacího nástavce.
• Při demontáži povolte pojistnou matici ve směru otáčení sekacího nástavce.
• K povolení nebo utažení pojistné matice použijte nástrčkový klič s dlouhým hřídelem. Šipka na obrázku ukazuje oblast, kde byste měli používat nástrčkový klič.

Povšimněte si: Zkontrolujte, zda není možné otočit pojistnou maticí rukou. Vyměňte matici, pokud

nemá nylonový uzávěr odpor minimálně 1,5 Nm. Matici je nutno vyměnit po přibližně 10 šroubováních.

Sekací nástavec

VÝSTRAHA: Před prováděním práce na jakékoli části sekacího nástavce vyjměte baterii a zkontrolujte, zda se sekací nástavec zcela zastavil.

VÝSTRAHA: Používejte určený sekací nástavec. Sekací nástavec používejte výhradně spolu s námi doporučenými kryty, viz Příslušenství na strani 78. Zkontrolujte, zda je sekací nástavec správně naostřený. Sekací nástavec, který není správně naostřený, zvyšuje nebezpečí zpětného vrhu.

VÝSTRAHA: Setrvačností se otáčející kotouč může po uvolnění spínače způsobit zranění. Je třeba udržovat řádnou kontrolu nad výrobkem, dokud se kotouč zcela nezastaví.

(Obr. 28)

Při manipulaci se sekacím nástavcem používejte ochranné rukavice.

• K vyžínaní hrubších travin používejte kotouče a nože na trávu.
• K vyžínání trávy používejte strunovou hlavu.
• Zkontrolujte sekací nástavec co do poškození a vzniku trhlinek. Poškozený sekací nástavec vyměňte.

Strunová hlava

• Vždy používejte správnou strunovou hlavu, sekací nástavce a vždy používejte doporučenou vyžínací strunu. Viz část Příslušenství na strani 78 a informace o montáži na konci návodu.
• Dbejte na to, aby nůž na krytu vyžínače nebyl poškozen.
• Vždy se ujistěte, že je vyžínací struna navinuta na cívce pevně a stejnoměrně, abyste zamezili neobvyklým vibracím výrobku. Různé délky struny mohou způsobit vibrace, které nejsou nutné. Pro nastavení správné délky struny klepněte strunovou hlavou o zem.

Aby bylo dosaženo delší životnosti struny, lze ji před montáží na 2 dny namočit do vody. To zajistí větší odolnost struny.

Nůž na trávu

- Používejte řádně naostřené kotouče. Použití nesprávně nabroušeného nebo vadného kotouče zvyšuje nebezpečí poranění.

- Správný postup naostření a nastavení kotouče je uveden v návodu dodaném s kotoučem.

Bezpečnostní pokyny pro montáž

VÝSTRAHA: Před použitím výrobku si pozorně přečtěte, pochopte a dodržuje tyto pokyny.

• Před montáží výrobku z něj vyjměte baterii.
• Používejte schválené ochranné rukavice.
• Poškozený nebo nesprávný kryt může způsobit zranění. Nepoužívejte sekací nástavec bez připevněného schváleného krytu.
• Hnací kotouč a pomocná příruba musí být řádně instalovány ve středovém otvoru sekacího nástavce. Nesprávně připevněný sekací nástavec může způsobit zranění nebo usmrcení osob.
• Pokud je s nástavcem dodáván nosný popruh, musí být nosný popruh správně připojen k výrobku. Popruh zajišťuje bezpečný provoz a zabraňuje zranění obsluhy nebo jiných osob.

Bezpečnostní pokyny pro údržbu

VÝSTRAHA: Před prováděním údržby výrobku si přečtěte následující varování.

• Před prováděním údržby, kontroly nebo montáže výrobku vyjměte baterii.
• Obsluha smí provádět pouze takové údržbářské a servisní úkony, které jsou popsané v tomto návodu k používání. Před provedením údržby a servisu většího rozsahu se obrat'te na servisního prodejce.
• Baterii ani nabíječku baterií nečistěte vodou. Silné čisticí prostředky mohou způsobit poškození plastových dílů.
• Pokud byste neprováděli údržbu, podstatně by se zkrátil životní cyklus výrobku a zvýšilo se nebezpečí nehod.
• K provádění servisu a oprav je nutné speciální školení, zejména co se týče bezpečnostních zařízení. Pokud není možné po provedení údržby schválit všechny kontroly uvedené v tomto návodu k používání, obrat'te se na servisního prodejce. Garantujeme, že jsou pro váš výrobek k dispozici profesionální opravy a servis.
• Používejte pouze originální náhradní díly.
• Při manipulaci se střihacím nástavcem vždy používejte silné rukavice. Nože jsou mimořádně ostré a mohou snadno způsobit zranění.

Montáž

Montáž držadla ve tvaru „D“

1. Připevněte držadlo ve tvaru „D“ na hřídel mezi šipky. Neumistujte držadlo ve tvaru „D“ ani závěsný kroužek na štítek. (Obr. 29)
2. Vsuňte distanční podložku do drážky v držadle ve tvaru „D“.
3. Namontujte matici, knoflík a šroub, ale neutahujte je.
4. Nastavte výrobek do pohodlné polohy.
5. Dotáhněte šroub.

Montáž držadla ve tvaru „J“

VÝSTRAHA: Po namontování držadla ve tvaru „J“ nepoužívejte pilové kotouče.

1. Připevněte držadlo ve tvaru „J“ k držadlu ve tvaru „D“ pomocí 3 šroubů. Šrouby nedotahujte. (Obr. 30)
2. Nastavte výrobek do pohodlné polohy.
3. Utáhněte šrouby. (Obr. 31)

Kontrola řezacího zařízení

Řezací zařízení obsahuje řezací nástavec a kryt řezacího nástavce.

VÝSTRAHA: Používejte ochranné rukavice.

VÝSTRAHA: Vždy používejte kryt řezacího nástavce, který je doporučený pro řezací nástavec. Viz Technické údaje na strani 77.

VÝSTRAHA: Nesprávně upevněný řezací nástavec může způsobit zranění nebo usmrcení.

Sekací zařízení a kryty

Výrobek používá stejný kryt sekacího nástavce pro núž na trávu i pro strunovou hlavu.

• Kryt sekacího nástavce a nůž na trávu.
  (Obr. 32)
• Kryt sekacího nástavce a strunová hlava.
  (Obr. 33)

Montáž strunové hlavy, krytu sekacího nástavce a nože na trávu

Montáž strunové hlavy

1. Namontujte hnací kotouč (B) na výstupní hřídel.
2. Pootáčejte výstupním hřídelem, aby se jeden z otvorů v hnacím kotouči zarovnal s odpovídajícím otvorem ve skříni převodovky.
3. Zasuňte pojistný čep (C) do otvoru tak, aby byla osa připojena.
4. Strunovou hlavu (H) připevněte otáčením proti směru hodinových ručiček. (Obr. 34)

Demontáž strunové hlavy

1. Zasuňte pojistný čep (C) do otvoru tak, aby zachytil hřídel.
2. Demontujte strunovou hlavu (H) otáčením ve směru hodinových ručiček.
3. Odmontujte hnací kotouč (B) z výstupního hřídele. (Obr. 34)

Montáž krytu řezacího nástavce

1. Připevněte kryt řezacího nástavce (A) na háček držáku desky (B). (Obr. 35)
2. Na hřídel nasad'te kryt řezacího nástavce a utáhněte jej pomocí šroubu (C).

Demontáž krytu řezacího nástavce

- Vyšroubujte šroub (C) a sejměte kryt řezacího nástavce (A) z hřídele. (Obr. 36)

Montáž nože na trávu

1. Položte převodovku výrobku na rovný povrch, aby bylo zajištěno, že je kotouč připevněn správně.

2. Pootáčejte výstupním hřídelem, aby se jeden z otvorů v hnacím kotouči (B) zarovnal s odpovídajícím otvorem ve skříni převodovky.

3. Zasuňte pojistný čep (C) do otvoru tak, aby byla osa připojena.

4. Vložte nůž na trávu (D), opěrnou misku (E) a pomocnou přírubu (F) na výstupní hřídel. (Obr. 37)
5. Zkontrolujte, zda jsou hnací kotouč a pomocná příruba řádně instalovány ve středovém otvoru nože na trávu. (Obr. 28)
6. Upevněte matici (G).
7. Matici dotáhněte nástrčným klíčem. Přidržte hřídel nástrčného klíče co nejblíže krytu kotouče. Dotáhněte v opačném směru, než je směr otáčení řezacího nástavce. Dotáhněte na utahovací moment 35–50 Nm. (Obr. 38)

Demontáž nože na trávu

1. Položte převodovku výrobku na rovný povrch, aby bylo zajištěno, že bude kotouč správně demontován.
2. Zasuňte pojistný čep (C) do otvoru v hřídeli tak, aby zachytil hřídel.
3. Demontujte matici (G).
4. Demontujte pomocnou přírubu (F), opěrnou misku (E) a nůž na trávu (D) z výstupního hřídele. (Obr. 37)

Montáž závěsného bodu

1. Vložte závěsný bod mezi šipky na zadní rukojeti a držadlo ve tvaru D. (Obr. 39)

Povšimněte si: Držadlo ve tvaru D ani závěsný bod nesmí být umístěny na štítku.

1. Nastavte závěsný bod tak, aby byl výrobek vyvážený a snadno se používal.

Provoz

Úvod

VÝSTRAHA: Než začnete s výrobkem pracovat, přečtěte si důkladně kapitolu o bezpečnosti.

Instalace baterie do výrobku

VÝSTRAHA: Ve výrobku používejte výhradně originální baterie Husqvarna.

1. Zkontrolujte, zda je baterie plně nabitá.

2. Zatlačte baterii do držáku baterie výrobku. Baterie je zajištěná na místě, jakmile uslyšíte cvaknutí. (Obr. 40)

VAROVÁNÍ: Pokud nelze baterii snadno zasunout do držáku baterie, baterie je špatně vložená. Můžete tím výrobek poškodit.

1. Zkontrolujte, zda je baterie instalovaná správně.

Před použitím výrobku

- Prohlédněte pracovní oblast, abyste se seznámili s typem terénu a jeho sklonem a zjistili, zda se na místě nevyskytují nějaké překážky, například kameny, větve nebo jámy.

• Provedte celkovou prohlídku výrobku.
• Provedte bezpečnostní kontroly a postupy údržby a servisu, které jsou uvedeny v tomto návodu.
• Zkontrolujte, zda jsou řádně připevněny všechny kryty, ochranné kryty, rukojeti a sekací zařízení a zda nejsou poškozené.
• Zkontrolujte, zda nejsou na spodní straně zubů nože na trávu nebo u jejich středového otvoru praskliny. Poškozený nůž je nutné vyměnit.

(Obr. 41)

- Zkontrolujte, zda se na pomocné přírubě nenacházejí praskliny. Poškozenou pomocnou přírubu je nutné vyměnit.

(Obr. 42)

- Zkontrolujte, zda není možné pojistnou matici odšroubovat rukou. Pojistná matice musí mít pojistnou sílu minimálně 1,5 Nm. Utahovací moment musí být v rozmezí 35 až 50 Nm.

(Obr. 43)

- Zkontrolujte kryt sekacího nástavce ohledně poškození a prasklin. Vyměňte kryt sekacího nástavce, pokud došlo k nárazu nebo jsou na něm praskliny.

(Obr. 44)

- Zkontrolujte, zda strunová hlava není poškozená nebo naprasklá. Vyměňte strunovou hlavu, pokud došlo k nárazu nebo jsou na ní praskliny.

Pracovní poloha

• Výrobek držte pevně oběma rukama.
• Výrobek držte po své pravé straně.
- Řezné zařízení udržujte pod úrovní pasu.
• Vždy mějte výrobek připevněný k nosnému popruhu.
- Udržujte části těla v bezpečné vzdálenosti od horkých povrchů.
- Udržujte části těla v bezpečné vzdálenosti od řezacího nástavce.

Seřízení popruhu

1. Nasad'te si nosný popruh.
2. Připevněte nosný popruh k závěsnému bodu.
3. Nastavte délku popruhu tak, aby byl závěsný bod na úrovni vašeho pravého boku.
4. Stiskněte a podržte tlačítko pro spouštění, dokud se nerozsvítí zelená kontrolka LED. (Obr. 45)
5. K ovládání rychlosti používejte páčku spínače.

Spuštění výrobku

Omezení maximálních otáček pomocí tlačítka režimu

Tento výrobek je vybaven tlačítkem režimu. Pomocí tlačítka režimu může obsluha omezit maximální otáčky. Tlačítko režimu má 3 úrovně otáček. Nižší úroveň prodlužuje dobu provozu výrobku. Úrovně 1 a 2 použijte, pokud provoz nevyžaduje plné otáčky / plný výkon. Pokud provozní podmínky vyžadují plné otáčky / plný výkon, použijte úroveň 3. Nepoužívejte vyšší úroveň, než je nezbytně nutné pro provedení operace.

1. Stisknutím tlačitka režimu nastavíte limit na maximální otáčky. Zapnutí funkce signalizují bílé kontrolky LED. (Obr. 46)
2. Dalším stisknutím tlačítka režimu zvolíte další úroveň otáček.

Funkce automatického vypnutí

Výrobek je vybaven funkcí vypnutí, která deaktivuje výrobek, pokud není používán.

Zpětný vrh kotouče

Zpětný vrh kotouče znamená rychlý a prudký pohyb výrobku do strany. Ke zpětnému vrhu dojde, pokud nůž na trávu narazí na předmět nebo se zachytí v předmětu, který nelze přeseknout. Zpětný vrh kotouče může prudce uvést výrobek nebo obsluhu do pohybu všemi směry. Hrozí nebezpečí poranění obsluhy a přihlížejících osob.

Nebezpečí se zvyšuje v místech, kde není řezaný materiál dobře vidět.

Neřežte v šedé oblasti kotouče znázorněné na obrázku. Otáčky a pohyb kotouče mohou způsobit zpětný vrh kotouče. Riziko se zvyšuje s tloušt'kou řezaného kmene.

(Obr. 47)

Vyžínání pomocí nože na trávu

1. Travní kotouče a vyžínací nože nelze použít na dřevnaté kmínky.
2. Na všechny typy vysoké nebo hrubé trávy používejte travní kotouč.
3. Koste trávu kývavým pohybem ze strany na stranu, kdy pohyb zprava doleva je vysekávací a pohyb zleva doprava zpětný. Nechte kotouč pracovat svou levou stranou (úsekem mezi 8 a 12 hodinou).
4. Nakloníte-li při vyžínání kotouč o něco doleva, pokládá se tráva do řádků, což usnadňuje její sbírání, např. shrabání.
5. Snažte se pracovat rytmicky. Stůjte pevně, s rozkročenýma nohama. Postupujte vpřed po zakončení zpětného pohybu a opět se pevně postavte.
6. Opěrný talíř nechte dolehnout zlehka k zemi. Ten chrání travní kotouč před dotykem s půdou.
7. Pracujte vždy na plné otáčky a vyhýbejte se právě posečenému materiálu při zpětném pohybu, abyste snížili riziko omotání materiálu kolem kotouče.
8. Před zahájením odklízení posečeného materiálu vždy vypněte motor, odpojte nosné popruhy a položte stroj na zem.

Vyžínání trávy strunovou hlavou

Vyžínání trávy

1. Držte strunovou hlavu těsně nad úrovní terénu a pod úhlem. (Obr. 48) Netlačte vyžínací strunu do trávy.
2. Když sečete trávu v blízkosti předmětů, používejte 80 % rychlosti. (Obr. 49)

Sečení trávy

1. Zajistěte, aby při sečení byla vyžínací struna souběžně se zemí. (Obr. 50)
2. Netlačte hlavu vyžínače k zemi. Mohlo by dojít k poškození podkladu a výrobku.
3. Nedotýkejte se hlavou vyžínače trvale země, mohlo by dojít k poškození hlavy.
4. Při pohybu výrobkem ze strany na stranu při sečení trávy použijte plné otáčky. (Obr. 51) Zajistěte, aby při sečení byla vyžínací struna souběžně se zemí.

Odstranění trávy

Proud vzduchu z otáčející vyžínací struny lze použít k odstranění trávy z oblasti.

1. Udržujte strunovou hlavu a strunu rovnoběžně se zemí a nad povrchem.
2. Uved'te výrobek do plných otáček.
3. Pohybujte strunovou hlavou ze strany na stranu a odstraňte tak trávu.

VÝSTRAHA: Vyčistěte kryt strunové hlavy po každé montáži nové vyžínací struny, aby se eliminovalo nevyvážení a zabránilo vibracím v rukojetích. Proveděte také kontrolu ostatních dílů strunové hlavy a v případě potřeby ji vyčistěte.

Zastavení výrobku

1. Uvolněte páčku spínače nebo pojistku páčky spínače.
2. Stiskněte tlačítko Stop. (Obr. 45)
3. Stiskněte uvolňovací tlačítka na baterii a vyjměte baterii. (Obr. 52)

Údržba

Úvod

VÝSTRAHA: Před prováděním jakékoli údržby je třeba, abyste si přečetli a porozuměli kapitole bezpečnosti.

Plán údržby

VÝSTRAHA: Před prováděním údržby vyjměte baterii.

Níže je uveden seznam kroků údržby, které musíte provést na výrobku.

Údržba Denně Týdně Měsíčně
Očistěte vnější povrch výrobku suchým hadříkem. Nepoužívejte vodu. X
Zkontrolujte, zda tlačítko pro spouštění a zastavení funguje a není poškozené. X
Zkontrolujte správnou funkci páčky spínače a pojistky páčky spínače z hlediska bezpečnosti.	X
Zkontrolujte, zda fungují všechny ovládací prvky a zda nejsou poškozené. X
Udržujte rukojeti suché, čisté a bez zbytků oleje a maziva. X
Zkontrolujte, zda není řezací nástavec poškozený. Poškozený řezací nástavec je nutné vyměnit.	X
Zkontrolujte, zda není kryt sekacího nástavce nebo nůž poškozený. Poškozený kryt sekacího nástavce nebo nůž je nutné vyměnit.	X
Zkontrolujte, zda jsou šrouby a matice dotažené. X
Zkontrolujte, zda fungují tlačítka pro uvolnění baterie na baterii a zda drží baterii ve výrobku.	X
Zkontrolujte, zda není baterie poškozená. X
Zkontrolujte, zda je baterie nabitá. X
Zkontrolujte, zda není poškozená nabíječka baterií a zda funguje správně. X
Zkontrolujte, zda není závěsný kroužek poškozený. X
Zkontrolujte, zda je pojistná matice sekacího zařízení správně utažena. X
Zkontrolujte, zda není poškozen přepravní kryt nože a zda lze přepravní kryt správně připevnit.	X
Zkontrolujte všechny kabely, spojky a konektory. Zkontrolujte, zda nejsou poškozené a znečištěné.		X
Zkontrolujte, zda je úhlová převodovka správně naplněna mazivem, viz Technické údaje na strani 77. Pokud ne, použijte mazivo na úhlové převodovky Husqvarna.		X
Zkontrolujte, zda není přívod vzduchu k motoru znečištěný. Očistěte přívod vzduchu stlačeným vzduchem.		X
Zkontrolujte spojení mezi baterií a výrobkem. Zkontrolujte spojení mezi baterií a nabíječkou baterií.			X

Čištění výrobku, baterie a nabíječky baterií

1. Po použití vyčistěte výrobek suchou utěrkou.
2. Vyčistěte baterii a nabíječku baterií suchou utěrkou. Udržujte v čistotě vodicí kolejničky baterie.
3. Před vložením baterie do nabíječky baterií nebo výrobku zkontrolujte, zda jsou svorky na baterii a nabíječce baterií čisté.

Ostření travního nože a nože na trávu

VÝSTRAHA: Vypněte výrobek a vyjměte baterii. Používejte ochranné rukavice.

• Správný postup naostření a nastavení travního nože a nože na trávu je uveden v návodu dodaném s řezacím nástavcem.
• Naostřete všechna ostří stejnoměrně, aby nebyla narušena rovnováha.
• Použijte plochý pilník s jednosměrnými rovnoběžnými zářezy. (Obr. 53)

VÝSTRAHA: Poškozený nůž či kotouč vždy vyřadte z provozu. Ohnutý nebo

zkroucený nůž se nepokoušejte narovnat a znovu používat.

Mazání úhlové převodovky

1. Demontujte sekací zařízení.
2. Umístěte výrobek tak, aby byla zátka maziva v nejvyšší poloze.
3. Odšroubujte zátku maziva. (Obr. 54)
4. Podívejte se do otvoru pro zátku maziva a otočte hnací hřídelí. Mazivo (A) musí být v zákrytu s horní plochou ozubení (B). (Obr. 55)
5. Pokud je maziva málo, doplňte úhlovou převodovku mazivem na úhlové převodovky Husqvarna. Mazivo na úhlové převodovky doplňujte pomalu, průběžně otáčejte hnací hřídelí a mazivo doplňte na správnou úroveň (B).

VAROVÁNÍ: Nesprávné množství maziva může způsobit poškození úhlové převodovky.

1. Našroubujte zpět zátku maziva.

Uživatelské rozhraní

Problém Možné závady Možná akce
Kontrolka LED stavu baterie bliká oranžově.	Nízké napětí baterie. Nabijte baterii.
Chybová kontrolka LED bliká červeně.	Přetížení. Sekací nástavec je zaseknutý. Zastavte výrobek. Vyjměte baterii. Odstraňte ze sekacího nástavce nežádoucí materiály.
	Odchylka teploty. Nechte výrobek	vychladnout.
	Páčka spínače a aktivační tlačítko jsou stisknuty současně.	Uvolněte páčku spínače a dojde k aktivaci zařízení.
Výrobek nestartuje Znečištěné konektory baterie. Očistěte konektory baterie stlačeným vzdu-chem nebo měkkým kartáčem.
Chybová kontrolka LED svítí červeně.	Výrobek vyžaduje servis. Obrat’te se na servis.

Přeprava, skladování a likvidace

Přeprava a skladování

• Dodané Li-ion baterie podléhají požadavkům legislativy o nebezpečném zboží.
• Dodržujte zvláštní požadavky uvedené na obalu a označení pro komerční přepravu, platí i pro třetí strany a dopravce.
• Než odešlete výrobek, promluvte si s osobou speciálně vyškolenou ohledně manipulace s nebezpečnými materiály. Dodržujte platné národní předpisy.
• Před vložením baterie do obalu zalepte rozpojené kontakty páskou. Vložte baterii do obalu a zajistěte ji proti pohybu.
• Před přepravou nebo uskladněním vyjměte baterii.
• Uložte baterii a nabíječku baterií na místo, které je suché a chráněné před vlhkostí a mrazem.
• Neskladujte baterii v místech, kde může docházet k výbojům statické elektřiny. Neskladujte baterii v kovovém obalu.
• Baterii skladujte na místě, kde je teplota v rozsahu 5 až 25 °C (41 až 77 °F) a mimo přímé sluneční světlo.
• Nabíječku baterií skladujte na místě, kde je teplota v rozsahu 5 až 45 °C (41 až 113 °F) a mimo přímé sluneční světlo.

• Nabíječku baterií používejte pouze při okolních teplotách v rozsahu 5 až 40 °C (41 až 104 °F).

• Před dlouhodobým uskladněním se ujistěte, že je baterie nabitá na 30 až 50 %.

• Uložte baterii a nabíječku baterií do uzavřené a suché místnosti.
• Skladujte baterii mimo nabíječku baterií. Nedovolte, aby se děti nebo neoprávněné osoby dotýkaly zařízení. Uchovávejte zařízení na místě, které lze uzamknout.
• Před dlouhodobým skladováním výrobku jej vyčistěte a provedte kompletní údržbu.
• Před přepravou a uskladněním umístěte na výrobek přepravní kryt pro prevenci zranění a poškození.
• Během přepravy musí být výrobek bezpečně upevněný.

Likvidace baterie, nabíječky baterií a výrobku

Symboly na produktu nebo obalu znamenají, že tento produkt není domácí odpad. Odevzdejte jej ve stanici pro recyklaci elektrických a elektronických zařízení. To pomůže eliminovat nebezpečí poškození životního prostředí a zdraví osob.

Další informace o možnostech recyklace vašeho produktu získáte od místních úřadů, služby svozu domovního odpadu nebo prodejce.

Technické údaje

Technické údaje

	325iRJ
Motor
Typ motoru BLDC (bezkomutátorový) 36 V
Otáčky výstupního hřídele, 1/min 5800
Šířka sečení, mm 420
Hmotnost
Hmotnost bez baterie, nosného popruhu a sekacího nástavce, kg 3,1
Emise hluku ^10
Hladina akustického výkonu, změřená dB (A) 93
Hladina akustického výkonu, zaručená LWA dB (A) 96
Hladiny hluku ^11
Ekvivalentní hladina akustického tlaku v úrovni uší obsluhy, změřená podle ISO 22868, dB(A):
Vybaven strunovou hlavou (originální) 84
Úrovně vibrací ^12
Hladiny vibrací v rukojetích, měřené podle normy ISO 22867, m/s ^2
Vybaven strunovou hlavou (originální), přední/zadní, m/s ^2	2,1/2
Vybaven nožem na trávu, přední/zadní, m/s ^2	3/2,5

Schválené baterie

Baterie	BLi 200
Typ Lithium-iontová
Kapacita baterie, Ah 5,2
Jmenovité napětí, V 36
Baterie BLi 200
Hmotnost, kg (lb) 1,3 (2,9)

Schválené nabíječky baterií

Nabíječka baterií QC330
Vstupní napětí, V 100–240
Kmitočet, Hz 50–60
Výkon, W 330

Příslušenství

Příslušenství

Schválené příslušenství	Typ příslušenství Kryt řezacího nástavce, obj. číslo
Středový otvor v kotoučích/nožích, ∅ 25,4 mm
Závit výstupního hřídele M10
Nůž na trávu/travní nůž	Multi 255-3 (∅ 255, 3 zuby) 536 17 43-01
	Grass 255-4 (∅ 255, 4 zuby) 536 17 43-01
Strunová hlava	T35, T35x (vyžínací struna Whisper, ∅ 2 až 2,4 mm)	536 17 43-01
Opěrná miska Pevná

Prohlášení o shodě

Prohlášení o shodě EU

Společnost Husqvarna AB, SE-561 82 Huskvarna, Švédsko, tel.: [phone], na svou výhradní odpovědnost prohlašuje, že výrobek:

Popis Akumulátorový křovinořez / vyžínač

Značka Husqvarna

Typ/Model 325iRJ

Identifikace Výrobní čísla od roku 2023 a dále

je zcela ve shodě s následujícími směrnicemi a předpisy EU:

Směrnice/předpis Popis
2006/42/ES „o strojních zařízeních“
2014/30/EMC „o elektromagnetické kompatibilitě“
2011/65/EU „o zakázaných látkách“
2000/14/ES „o venkovním hluku“

a že byly použity následující normy nebo technické specifikace: EN 62841-1:2015/AC:2015, EN 62841-4-4 (IEC 62841-4-4:2020), EN 61000-6-1:2007 (Immunity), EN 61000-6-3:2007/A1:2011/AC:2012 (Emission).

Institut RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden provedl dobrovolnou typovou zkoušku podle dodatku IX směrnice 2006/42/ES. Č. certifikátu: SEC/23/2580.

Institut Notified body: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden rovněž ověřil shodu s dodatkem VI směrnice Evropského parlamentu a Rady 2000/14/ES.

Informace o emisích hluku najdete v části Technické údaje na strani 77.

Huskvarna, 2022-12-01

Stefan Holmberg, ředitel výzkumu a vývoje, management technologií, Husqvarna AB

Osoba odpovědná za technickou dokumentaci

Indhold

Indledning....80
Sikkerhed....81
Montering....88
Drift....89
Vedligeholdelse....91
Fejlfinding....92

Transport, opbevaring og bortskaffelse.... 93
Tekniske data.... 93
Tilbehør....95
Overensstemmelseserklæring.... 96
Appendix ....538

Indledning

Produktbeskrivelse

Rezna oprema i štitnici

Proizvod upotrebljava isti štitnik reznog pribora za nož za travu i glavu trimera.

• Štitnik reznog pribora i nož za travu.
  (SI. 32)

- Štitnik reznog pribora i glava trimera. (SI. 33)

Instaliranje glave trimera, štitnika reznog pribora i noža za travu

Postavljanje glave trimera

Tento výrobok je akumulátorový vyžínač/krovinorez s elektrickým motorom.

1. Návod na obsluhu
2. Kuželové ozubené koleso
3. Otvor na poistný kolík
4. Vyžínacia hlava
5. Kryt rezacieho nadstavca
6. Kombinovaný klúč
7. Oblúková rukovät'
8. Ovládací gombík

9. Hriadeľ

10. Poistný kolík

11. Výstražný indikátor (dióda LED)

12. Štartovacie/vypínacie tlačidlo

13. Tlačidlo režimu otáčok

14. Blokovanie páčky vypínača

15. Používatelské rozhranie

16. Spúšt'ač

17. Kábel nabíjačky batérie

18. Nabíjačka batérie

19. Indikátor LED zapnutia napájania a výstražný indikátor LED

20. Tlačidlá uvoľnenia akumulátora

21. Batéria

22. Indikátor LED stavu nabitia

23. Výstražný indikátor LED

24. Tlačidlo indikátora batérie

25. Nôž na trávu

(Obr. 3) Používajte schválené chrániče sluchu. Používajte schválené chrániče očí.

Všeobecné bezpečnostné upozornenie pre elektrické nástroje

Bezpečnost' na pracovisku

Elektrická bezpečnost'

Používanie a starostlivost' o elektrické náradie

poškodený, dajte ho pred použitím opravit'. Mnoho nehôd je spôsobených nedostatočne udržiavanými elektrickými nástrojmi.

Bezpečnostné upozornenia pre vyžínač trávy, krovinorez a pílu na kroviny

- Rezací nástroj sa nezastaví ihned' po vypnutí zariadenia.

- Pred používaním výrobok skontrolujte. Pozrite sa na, Bezpečnostné zariadenia na výrobku na strane 427 a Rezací nadstavec na strane 428. Nepoužívajte poškodený výrobok. Vykonávajte bezpečnostné kontroly, údržby a dodržiavajte servisné pokyny uvedené v tomto návode.

- Skontrolujte, či je vyžínacia hlava úplne pripevnená k vyžínaču.

- Pri práci so zariadením kráčajte, nebežte.

- Výrobok vždy držte oboma rukami. Výrobok držte na pravej strane tela.

nohavice, sandále a nebudte bosí. Vlasy si bezpečne uchytte nad úrovňou ramien.

(Obr. 20)
- Majte poruke pomôcky na poskytnutie prvej pomoci. (Obr. 21)

Bezpečnostné zariadenia na výrobku

Kontrola poistky páčky vypínača

Poistka páčky vypínača má zabránit' náhodnému spusteniu. Ked' posuniete poistku páčky vypínača (A) dopredu a potom stlačite poistku páčky vypínača

Poznámka: Uistite sa, aby poistnú maticu nebolo možné otočit' rukou. Ak nylónový krúžok nemá odpor minimálne 1,5 Nm, poistnú maticu vymeňte. Maticu treba vymenit' vždy potom, ako bola použitá na upnutie približne 10-krát.

Rezací nadstavec

Pri manipulácii s rezacím nadstavcom používajte ochranné rukavice.

Bezpečnostné pokyny pre montáž

VÝSTRAHA: Pred používaním výrobku si pozorne prečítajte tieto pokyny, pričom dajte pozor, aby ste im porozumeli a dodržiavali ich.

Bezpečnostné pokyny pre údržbu

Demontáž vyžínacej hlavy

Demontáž noža na trávu

Poznámka: Nedávajte na emblém závesný bod ani oblúkovú rukovát'.

Pripojenie batérie k výrobku

- Uistite sa, že poistnú maticu nie je možné odmontovat' rukou. Poistná matica sa musí vyznačovat' upínacou silou minimálne na úrovni 1,5 Nm. Uistite sa, že je ut'ahovací moment v rozmedzí 35 až 50 Nm.

(Obr. 43)

• Výrobok držte oboma rukami.
• Výrobok držte na pravej strane tela.
- Rezací nadstavec udržiavajte pod úrovňou pásu.
• Vždy majte výrobok upevnený na popruhu.
- Nepribližujete sa čast'ami tela k horúcim povrchom.
- Nepribližujete sa čast'ami tela k rezaciemu nadstavcu.

Nastavenie popruhu

Začist'ovanie trávy nožom na trávu

Kosenie trávy použitím vyžínacej hlavy

Vyžínanie trávy

1. Vyžínaciu hlavu držte okamžite nad zemou a v uhle. (Obr. 48) Netlačte žacie lanko trávnika na trávnik.
2. Pri kosení trávnika v blízkosti predmetov používajte plyn na 80 %. (Obr. 49)

Kosenie trávnika

1. Podržte vyžínaciu hlavu a jej lanko nad zemou vodorovne so zemou.
2. Aktivujte plné otáčky.
3. Pohybom vyžínacej hlavy zo strany do strany môžete trávu odfukovat'.

VÝSTRAHA: Pri každom založení nového lanka vyžínača očistite kryt vyžínacej hlavy, aby ste zamedzili narušeniu rovnováhy a vibrovaniu rukovátí. Taktiež skontrolujte ostatné časti vyžínacej hlavy a v prípade potreby ich očistite.

Zastavenie výrobku

1. Uvoľnite páčku vypínača alebo poistku páčky vypínača.
2. Stlačte tlačidlo zastavenia. (Obr. 45)
3. Zatlačte uvoľňovacie tlačidlá batérie a vytiahnite batériu von. (Obr. 52)

Údržba

Úvod

VÝSTRAHA: Pred vykonaním údržby vyberte batériu.

Čistenie výrobku, batérie a nabíjačky batérií

1. Výrobok po použití očistite suchou handričkou.
2. Očistite batériu a nabíjačku batérií čistou handričkou. Vodiace dráhy batérie udržujte čisté.
3. Než vložíte batériu do nabíjačky alebo výrobku, skontrolujte, či sú koncovky na batérii a nabíjačke batérií čisté.

Mazanie kuželového prevodu

1. Nasad'te mazaciu zátku.

Používatelské rozhranie

Likvidácia batérie, nabíjačky batérií a výrobku

Schválené nabíjačky batérií

Nabíjačka batérií QC330
Vstupné napätie, V 100 – 240
Frekvencia, Hz 50 – 60
Výkon, W 330

Príslušenstvo

Príslušenstvo

Popis Akumulátorový krovinorez/vyžínač trávy

Značka Husqvarna

Typ/model 325iRJ

Identifikácia Výrobné čísla od roku 2023 a novšie

Rezna oprema i štitnici

Proizvod koristi isti štitnik dodatka za rezanje za nož za travu i za trimi glavu.

• Štitnik dodatka za rezanje i noža za travu.
  (SI. 32)
• Štitnik dodatka za rezanje i trimi glave.
  (SI. 33)

Sastavite trimi glavu, štitnik dodatka za rezanje i nož za travu

Pričvršćivanje glave trimera

Originalna uputstva Původní pokyny
