NÁVOD K OBSLUZE CA230 HUSQVARNA

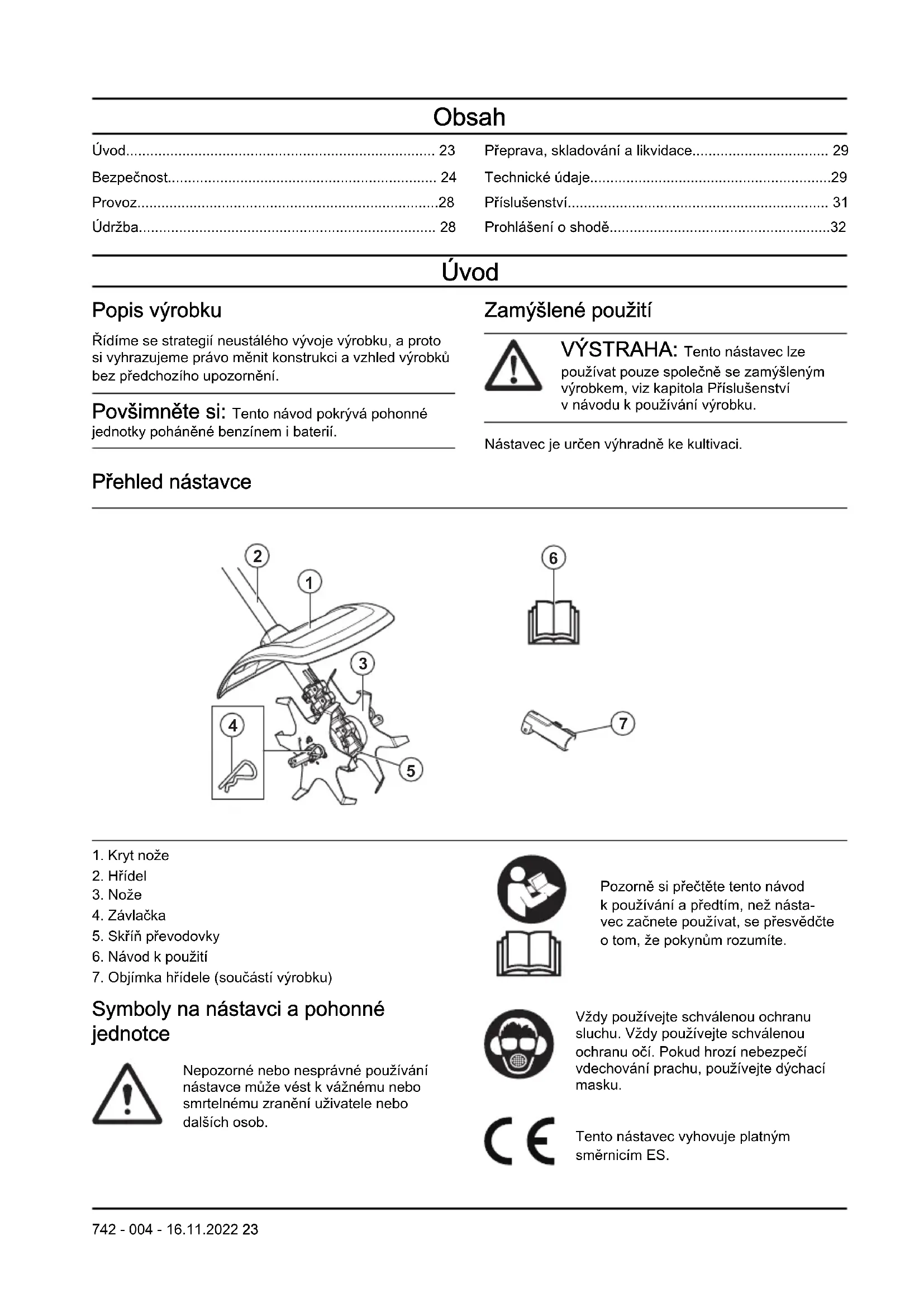

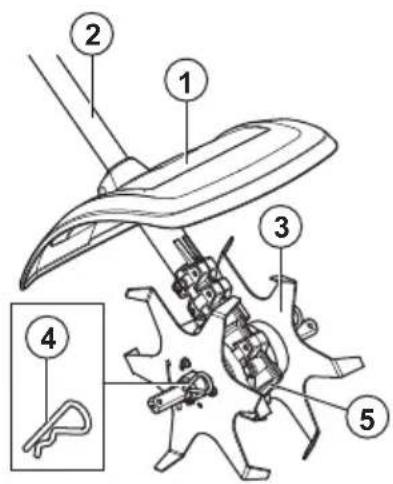

7. Objímka hřídele (součástí výrobku)

Symboly na nástavci apohonné jednotce Nepozorné nebo nesprávné používání nástavce může vést kvážnému nebo smrtelnému zranění uživatele nebo dalších osob. Pozorně si přečtěte tento návod kpoužívání apředtím, než násta- vec začnete používat, se přesvědčte otom, že pokynům rozumíte. Vždy používejte schválenou ochranu sluchu. Vždy používejte schválenou ochranu očí. Pokud hrozí nebezpečí vdechování prachu, používejte dýchací masku. Tento nástavec vyhovuje platným směrnicím ES.

742 - 004 - 16.11.2022 23Tento výrobek vyhovuje platným

předpisům Spojeného království. Rotující části. Udržujte ruce anohy mimo dosah. Šipka označuje směr otáčení. Vždy používejte schválené ochranné rukavice. Používejte pevnou neklouzavou obuv. Dávejte pozor na odražené předměty. Obsluha musí zajistit, aby se vokru- hu 15m nevyskytovaly žádné oso- by ani zvířata. Pokud pracuje něko- lik pracovníků na stejném místě, mu- sí být dodržována bezpečná vzdále- nost rozestupů minimálně 15metrů. Nástavec může velkou silou odmrštit předměty, které se mohou odrazit zpět. Pokud nepoužíváte doporučené ochranné prostředky, může dojít kvá- žnému poranění očí. Během používání výrobku udržujte minimální vzdálenost 15metrů od osob azvířat. Všechny části těla udržujte mimo dosah horkých povrchů. Štítek semisemi hluku do okolí podle směrnic apředpisů Evropské unie aSpojeného království anařízení oregulaci hluku vaustralském Novém Jižním Walesu „Protection of the Environment Operations (Noise Control) Regulation 2017“. Garantovaná hladina akustického výkonu tohoto výrobku je uvedena včásti Technické údaje na strani

ana štítku. Povšimněte si: Další symboly/štítky na nástavci se týkají zvláštních certifikačních požadavků pro určité obchodní trhy. Bezpečnost Definice týkající se bezpečnosti Varování, upozornění apoznámky slouží jako upozornění na specifické důležité části návodu kpoužívání. VÝSTRAHA: Používá se vpřípadě nebezpečí úrazu nebo usmrcení obsluhy nebo okolních osob, pokud nejsou dodrženy pokyny uvedené vtéto příručce. VAROVÁNÍ: Používá se vpřípadě nebezpečí poškození výrobku nebo nástavce, dalších materiálů či škod na majetku vblízkém okolí, pokud nejsou dodrženy pokyny uvedené vtéto příručce. Povšimněte si: Používá se kposkytnutí dalších informací, které jsou nezbytné vdané situaci. Přečtěte si všechny pokyny VÝSTRAHA: Abyste snížili riziko úrazu elektrickým proudem, nebezpečí požáru nebo zranění osob, je při používání elektrického zahradního nářadí třeba vždy dodržovat základní bezpečnostní opatření včetně následujících: Obecné bezpečnostní pokyny VÝSTRAHA: Před použitím nástavce si přečtěte následující bezpečnostní pokyny.

• Přečtěte si pozorně tento návod kpoužívání anepoužívejte nástavec, pokud mu zcela nerozumíte.

• Tyto pokyny jsou dodatkem k pokynům dodaným společně svýrobkem. Uostatních postupů se řiďte návodem kpoužití výrobku. 24 742 - 004 - 16.11.2022• Konstrukce nástavce nesmí být za žádných okolností upravována bez svolení výrobce. Nepoužívejte nástavec, pokud se vám zdá, že jej někdo upravil, avždy používejte originální příslušenství. Nepovolené úpravy a/ nebo příslušenství může vést kvážnému nebo smrtelnému zranění obsluhy nebo jiných osob. Bezpečnostní pokyny pro provoz VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Poškozené nože mohou zvýšit nebezpečí vzniku nehod.

• Do hrotů se může zachytit tráva nebo kameny. Před čištěním vždy vypněte motor.

• Dejte pozor na odmrštěné předměty. Nikdy se nenahýbejte nad kryt sekacího nástavce. Odlétávající kamení, smetí apod. může zasáhnout zrak a způsobit slepotu nebo jiná vážná poranění.

• Převodovka se může během použití zahřát a může zůstat horká i po vypnutí stroje. Při doteku je nebezpečí úrazu popálením.

• Nikdy nepracujte svýrobkem, nemáte-li možnost přivolat pomoc vpřípadě nehody.

• Výrobek používejte pouze kúčelu, ke kterému je určen.

• Nikdy nepoužívejte výrobek, jste-li unaveni, jestliže jste požili alkohol nebo jestliže užíváte léky, které by mohly ovlivnit váš zrak, úsudek nebo pohybovou koordinaci.

• Nikdy nepoužívejte výrobek za zvláště nepříznivých povětrnostních podmínek, např. za silného mrazu nebo ve velkém horku anebo vlhku.

• Nikdy nepoužívejte produkt, který není zcela vpořádku. Dodržujte pokyny pro kontroly, údržbu a servis popsané vtéto příručce. Některé úkony údržby aopravy mohou provádět pouze vyškolení akvalifikovaní odborníci. Viz pokyny včásti Údržba.

• Nedovolte dětem používat výrobek.

• Nedovolte pracovat sproduktem nikomu, kdo si předem nepřečetl a neporozuměl obsahu návodu kpoužití.

• Zkontrolujte pracovní prostor. Odstraňte veškeré volné předměty, jako jsou kameny, střepy, hřebíky, ocelové dráty, šňůry apod., které by mohly být odmrštěny nebo zachyceny sekacím zařízení nebo krytem sekacího zařízení.

• Držte nepovolané osoby mimo pracovní plochu. Děti, zvířata, přihlížející apomáhající osoby se během práce nesmí pohybovat vokruhu 15m bezpečnostní zóny. Jestliže se někdo přiblíží, okamžitě vypněte výrobek.

• Dostanete-li se do situace, kdy pocítíte jakoukoliv pochybnost co do práce s vybavením, požádejte o radu odborníka. Spojte se s vaším prodejcem nebo servisem.

• Nepoužívejte vybavení, necítíte-li se dostatečně kvalifikováni.

• Sledujte své okolí apřesvědčte se, že nehrozí žádné nebezpečí, že by mohly nějaké osoby nebo zvířata přijít do styku svýrobkem nebo ovlivnit vaši kontrolu nad výrobkem.

• Nepoužívejte výrobek za špatného počasí, jako např. vhusté mlze, prudkém dešti, silném větru, silném mrazu apod. Práce za špatného počasí je namáhavá amůže vést knebezpečným okolnostem, např. ke kluzkému podloží.

• Ujistěte se, že se můžete volně pohybovat a bezpečně stát. Zkontrolujte, zda ve vašem bezprostředním okolí nejsou nějaké překážky (kořeny, kameny, větve, jámy, příkopy apod.), pro případ, že by bylo nutné se rychle přesunout. Zvláštní pozornost věnujte práci ve svažitém terénu.

• Používáte-li ochranu sluchu, vždy je nutné dávat pozor na výstražné signály nebo volání. Ochranu sluchu sejměte vždy ihned po zastavení motoru.

• Před přemístěním musí být motor vypnutý.

• Nikdy neodkládejte výrobek, který je vchodu, pokud jej nemáte plně pod dohledem.

• Nástroj musí pracovat vbezpečné vzdálenosti od obsluhy. Nikdy nepracujte snástrojem směřujícím kobsluze. Mohlo by dojít kvážnému zranění.

• Vždy držte výrobek oběma rukama. Výrobek držte po své pravé straně.

742 - 004 - 16.11.2022

25• Vaše ruce ani nohy se nesmí přiblížit knoži, když je motor vchodu.

• Hroty vždy držte blízko uzemě.

• Po každé pracovní operaci vždy uvolněte plyn/ páčku spínače. Příliš dlouhý běh motoru na plný plyn/rychlost bez zatížení (tedy takové používání výrobku, kdy sekací nástavec neklade odpor motoru) může mít za následek vážné poškození motoru.

• Buďte zvlášť opatrní, když budete při práci přitahovat kultivátor směrem ksobě.

• Pokud se objeví silné vibrace, zastavte výrobek. Pokud máte výrobek poháněný benzínem, odpojte vysokonapěťový kabel od zapalovací svíčky. Pokud máte výrobek poháněný baterií, vyjměte baterii. Zkontrolujte, zda není produkt poškozený. Opravte veškerá poškození.

• Nepřibližujte ruce knožům. Osobní ochranné prostředky VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Při použití výrobku je nutné vždy používat schválené osobní ochranné prostředky. Osobní ochranné prostředky nemohou zcela eliminovat nebezpečí úrazu, ale vpřípadě nehody pomáhají snížit míru poranění. Požádejte prodejce, aby vám pomohl vybrat správné vybavení.

• Použijte schválenou ochranu sluchu sdostatečným tlumicím účinkem. Dlouhodobé vystavování působení hluku může vést ktrvalému poškození sluchu.

• Vždy používejte schválenou ochranu očí. Použijete- li štít, je nutno použít ischválené ochranné brýle. Schválené ochranné brýle musí být vsouladu snormou ANSI Z87.1 vUSA nebo EN166 vzemích EU.

• Při určitých činnostech používejte rukavice, například při nasazování, prohlídce nebo čištění řezacího zařízení.

• Používejte ochrannou obuv socelovou špičkou aprotiskluzovými podrážkami.

• Noste oblečení vyrobené zpevné tkaniny. Vždy používejte silné, dlouhé kalhoty adlouhé rukávy. Nepoužívejte volné oblečení, které se může zachytit okeře nebo větve. Nepoužívejte šperky, krátké kalhoty nebo sandály anepracujte bosi. Stáhněte si vlasy bezpečně nahoru nad úroveň ramen.

• Mějte při ruce lékárničku. Bezpečnostní zařízení na nástavci VÝSTRAHA: Před použitím nástavce si přečtěte následující varování. V této části jsou popsány bezpečnostní funkce nástavce, jeho účel a způsob provádění kontroly aúdržby kzajištění správného provozu. Umístění těchto součástí na nástavci naleznete vpokynech včásti Přehled nástavce na strani 23

742 - 004 - 16.11.2022Životnost nástavce se může zkracovat anebezpečí

nehod zvyšovat, jestliže se údržba nástavce neprovádí správně nebo se opravy neprovádějí odborně. Pokud potřebujete další informace, obraťte se na nejbližšího servisního prodejce. VÝSTRAHA: Nástavec nikdy nepoužívejte svadnými bezpečnostními součástmi. Kontrolu aúdržbu bezpečnostního vybavení nástavce je nutno provádět podle postupů uvedených vtéto části. Vpřípadě, že by nástavec nevyhověl při jakékoli ztěchto kontrol, je nutno vyhledat autorizované servisní středisko anechat závadu odstranit. VÝSTRAHA: Veškerý servis a opravy produktu vyžadují speciální odborné školení. To se týká především servisu aoprav bezpečnostního vybavení produktu. Vpřípadě, že by produkt nevyhověl při některé zníže popsaných kontrol, je nutno vyhledat servisní opravnu. Každému zákazníkovi, který zakoupí kterýkoli znašich výrobků, zaručujeme dostupnost profesionálních oprav a servisních prací. Pokud prodejce, který vám produkt prodal, neposkytuje servis, požádejte jej o adresu naší nejbližší servisní opravny. Kontrola sekacího zařízení Hroty jsou navrženy avyrobeny tak, aby vydržely zatížení vzniklé při kultivaci. Dvě základní pravidla:

1. Používejte výhradně sekací nástavce spolu skrytem

2. Zkontrolujte sekací nástavec co do poškození

avzniku trhlinek. Poškozený sekací nástavec je nutné vždy vyměnit. Kontrola krytu sekacího nástavce Účelem tohoto krytu je zamezit odlétávání odhozených předmětů směrem kuživateli. Kryt také chrání obsluhu před náhodným kontaktem se sekacím nástavcem.

1. Zkontrolujte, zda není kryt poškozený nebo prasklý.

2. Jestliže kryt praskl nebo byl vystaven nárazu,

vyměňte jej. Bezpečnostní pokyny pro údržbu VÝSTRAHA: Před prováděním údržby si přečtěte následující varování. VÝSTRAHA: Před zahájením práce na jakékoli části nástavce vždy vypněte výrobek. Může se pohybovat ipo uvolnění plynu/páčky spínače. Pokud máte výrobek poháněný benzínem, odpojte vysokonapěťové kabely od zapalovací svíčky. Pokud máte výrobek poháněný baterií, vyjměte baterii. Ujistěte se, že se sekací nástavec úplně zastavil, než přistoupíte kpráci snástavcem.

• Kultivaci provádějte pouze za denního světla nebo za jiných dobrých světelných podmínek.

• Než zahájíte práci, zkontrolujte celý výrobek. Poškozené díly vyměňte. Zkontrolujte, že jsou všechny kryty na místě ařádně připevněny. Zkontrolujte všechny matice ašrouby.

• Pokud máte výrobek poháněný benzínem, ujistěte se, že nedochází kúniku paliva.

• Zkontrolujte, zda jsou nože nepoškozené a zda nevykazují trhlinky nebo známky jiného poškození. V případě potřeby nože vyměňte.

742 - 004 - 16.11.2022

27• Ujistěte se, že je ochranný kryt sekacího zařízení na svém místě anení poškozen.

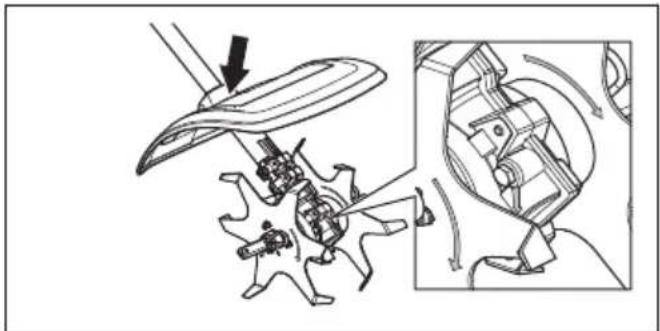

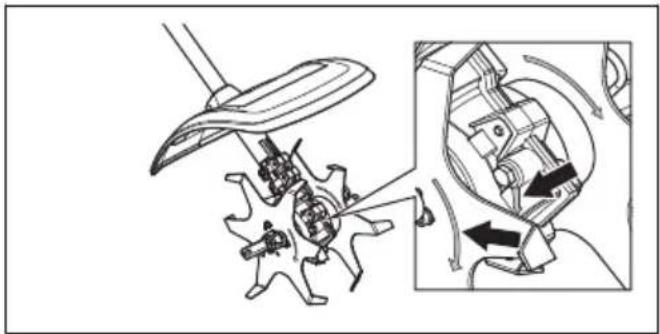

• Zkontrolujte, zda jsou hroty akryt hrotů správně zajištěny. Zkontrolujte, zda se shoduje směr otáčení kotoučů a převodovky. Šipka musí ukazovat stejným směrem.

• Zkontrolujte, že se nože nehýbou, když uvolníte plyn/páčku spínače.

• Zkontrolujte, zda jsou držadlo abezpečnostní díly stroje vpořádku. Nikdy nepoužívejte výrobek, vněmž některé části chybí nebo byly oproti specifikacím upraveny.

• Výrobek používejte pouze kúčelu, ke kterému je určen.

• Před čištěním, opravou nebo kontrolou se přesvědčte, zda se sekací nástavec zastavil. Pokud máte výrobek poháněný benzínem, odpojte vysokonapěťové kabely od zapalovací svíčky. Pokud máte výrobek poháněný baterií, vyjměte baterii.

• Při opravách kultivátoru používejte odolné ochranné rukavice.

• Při opravách používejte pouze originální náhradní díly.

• Výrobek uchovávejte mimo dosah dětí. Provoz Spouštění výrobku se studeným motorem Pokud máte výrobek poháněný benzínem, držte se při startování výrobku se studeným motorem následujících pokynů.

1. Nechte základní výrobek zahřát avypněte jej.

2. Namontujte příslušenství podle montážních pokynů.

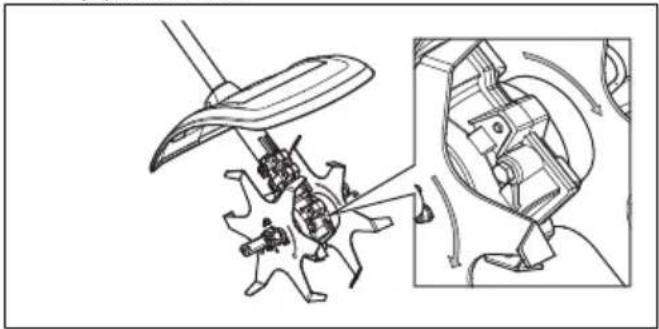

Údržba Úvod V následujících odstavcích najdete některé pokyny k provádění obecné údržby. Pokud potřebujete další informace, spojte se se servisem. Výměna nožů VÝSTRAHA: Před zahájením práce na jakékoli části nástavce vždy vypněte výrobek. Může se pohybovat ipo uvolnění plynu/páčky spínače. Pokud máte výrobek poháněný benzínem, odpojte vysokonapěťové kabely od zapalovací svíčky. Pokud máte výrobek poháněný baterií, vyjměte baterii. Ujistěte se, že se sekací nástavec úplně zastavil, než přistoupíte kpráci snástavcem.

1. Uvolněte závlačku.

28 742 - 004 - 16.11.20222. Demontujte sestavu nožů zvýstupního hřídele skříně převodovky.

3. Namontujte sestavu nožů na výstupní hřídel skříně

převodovky. Zkontrolujte, zda se shoduje směr otáčení kotoučů a převodovky. Šipka musí ukazovat stejným směrem. Denní údržba výrobku

1. Zkontrolujte, zda není kryt poškozený nebo prasklý.

Jestliže kryt praskl nebo byl vystaven nárazu, vyměňte jej.

2. Zkontrolujte, že se nože nehýbou, když uvolníte

3. Zkontrolujte, zda jsou nože nepoškozené a zda

nevykazují trhlinky nebo známky jiného poškození. V případě potřeby nože vyměňte.

4. Přesvědčte se, zda jsou matice a šrouby utažené.

5. Očistěte vnější povrch výrobku.

6. Zkontrolujte, zda pojistné závlačky a závlačky nejsou

poškozené a jsou zajištěné. Přeprava, skladování a likvidace Přeprava a přechovávání Pokud přepravujete nástavec na jiném vozidle, vždy používejte schválené upevňovací prostředky aujistěte se, že je nástavec řádně zajištěn. Před odstavením na delší dobu se ujistěte, že je nástavec čistý aje zajištěn kompletním servisem. Technické údaje Technické údaje pro výrobky poháněné benzínem CA230 Hmotnost Hmotnost se 2noži, kg 2,9 Hmotnost se 4noži (příslušenství), kg 3,7 Rozměry, mm 2nože 140

742 - 004 - 16.11.2022 29CA230

4nože (příslušenství) 235 Emise hluku

Hladina akustického výkonu, změřená dB (A) 105 Hladina akustického výkonu, zaručená L

Ekvivalentní hladina akustického tlaku vúrovni uší obsluhy, změřená podle normy EN ISO 22868 , dB(A): Vybaven schváleným příslušenstvím (originální) 92,4 Vibrace

Ekvivalentní hladiny vibrací (a hv,eq ) vrukojetích, měřené podle normy , m/s

Vybaven schváleným příslušenstvím (originální), levá/pravá 4,2/6,1 Technické údaje pro výrobky poháněné baterií 325iLK+ nástavec skultivátorem CA230 Hmotnost Hmotnost se 2noži, kg 2,3+ 2,9 Hmotnost se 4noži (příslušenství), kg 2,3+ 3,7 Emise hluku

Hladina akustického výkonu, změřená dB (A) 89 Hladina akustického výkonu, zaručená L

Hladina akustického tlaku vúrovni uší obsluhy, změřená podle normy EN ISO22868 , dB(A): Vybaven schváleným příslušenstvím (originální) 78

Emise hluku vživotním prostředí měřené jako akustický výkon (L

) vsouladu se směrnicí 2000/14/ES. Uváděná hladina akustického výkonu pro stroj byla měřena soriginálním sekacím nástavcem, který generuje nejvyšší hladinu. Rozdíl mezi garantovaným aměřeným akustickým výkonem je vtom, že garantovaný akustický výkon rovněž zahrnuje rozptyl výsledků měření arozdíly mezi různými stroji téhož modelu podle Směrnice 2000/14/ES.

Uváděná data pro ekvivalentní hladinu akustického tlaku pro stroj mají typickou statistickou odchylku (stan- dardní odchylku) 1dB (A).

Uváděná data pro ekvivalentní hladinu vibrací mají typickou statistickou odchylku (standardní odchylku) 1m/s

Emise hluku vživotním prostředí měřené jako akustický výkon (L

) vsouladu se směrnicí 2000/14/ES. Uváděná hladina akustického výkonu pro stroj byla měřena soriginálním sekacím nástavcem, který generuje nejvyšší hladinu. Rozdíl mezi garantovaným aměřeným akustickým výkonem je vtom, že garantovaný akustický výkon rovněž zahrnuje rozptyl výsledků měření arozdíly mezi různými stroji téhož modelu podle Směrnice 2000/14/ES.

Uváděná data pro hladinu akustického tlaku pro stroj mají typickou statistickou odchylku (standardní odchyl- ku) 3dB(A), která byla měřena soriginálním řezacím nástavcem generujícím nejvyšší hladinu. 30 742 - 004 - 16.11.2022325iLK+ nástavec skultivátorem CA230 Vibrace

Hladiny vibrací vrukojetích, měřené podle normy EN 62841-1, m/s

Vybaven schváleným příslušenstvím (originální), levá/pravá 1,3/2,2 Příslušenství Příslušenství Schválené příslušenství Typ příslušenství Kryt, obj. č. Kultivátor 4nože

Uváděná data o úrovni vibrací mají typickou statistickou odchylku (standardní odchylku) 2 m/s

. Pro srovná- ní hladiny vibrací akumulátorových výrobků avýrobků se spalovacím motorem použijte kalkulačku vibrací: https://www.husqvarna.com/cz/sluzby-reseni/kalkulacka-vibraci/.

742 - 004 - 16.11.2022 31Prohlášení oshodě

• Prohlášení oshodě EU Společnost Husqvarna AB, SE-561 82 Huskvarna, Švédsko, tel.: [phone], na svou výhradní odpovědnost prohlašuje, že výrobek: Popis Nástavec skultivátorem Značka Husqvarna Typ/Model CA230 Identifikace Výrobní čísla od roku 2022 adále je zcela ve shodě snásledujícími směrnicemi apředpisy EU: Směrnice/nařízení Popis 2006/42/ES „ostrojních zařízeních“ 2000/14/ES „týkající se emisí hluku do okolního prostředí“ 2011/65/EU „oomezení používání některých nebezpečných látek velektrických aelektronických zaříze- ních“ aže byly použity následující normy nebo technické specifikace: ISO 11449:1994, EN IEC 63000:2018 Společnost 0404, RISE SMP Svenska Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden provedla typovou zkoušku podle směrnice ES pro strojní zařízení (2006/42/ES), článek12, bod3b, přílohaIX. Číslo certifikátu: SEC/14/2415 Huskvarna, 2022-03-29 Stefan Holmberg, ředitel výzkumu avývoje, management technologií, Husqvarna AB Osoba odpovědná za technickou dokumentaci 32 742 - 004 - 16.11.2022Indhold Indledning p. 33
