CA230 - Krūmapjovė HUSQVARNA - Nemokama naudojimo instrukcija

Produkto tipas	Krūmapjovės kultivatoriaus priedas
Gamintojas	Husqvarna
Modelis	CA230
Svoris (su 2 peiliais)	2,9 kg
Svoris (su 4 peiliais)	3,7 kg
Darbo plotis (su 2 peiliais)	140 mm
Darbo plotis (su 4 peiliais)	235 mm
Maitinimas	Suderinamas su Husqvarna benzininiais arba akumuliatoriniais maitinimo blokais
Garso galios lygis (benzinas)	105 dB(A) išmatuotas, 109 dB(A) garantuotas
Garso galios lygis (akumuliatorius)	89 dB(A) išmatuotas, 90 dB(A) garantuotas
Garso slėgis prie ausies (benzinas)	92,4 dB(A)
Garso slėgis prie ausies (akumuliatorius)	78 dB(A)
Vibracija kairėje/dešinėje rankenoje (benzinas)	4,2 / 6,1 m/s²
Vibracija kairėje/dešinėje rankenoje (akumuliatorius)	1,3 / 2,2 m/s²
Pagrindinės funkcijos	Dirvos purenimas, aeracija, piktžolių naikinimas
Peilių tipas	Dantyti plieniniai peiliai (frezos)
Peilių skaičius	2 arba 4 (pagal priedą)
Saugos įtaisai	Peilių apsauga, automatinis peilių sustabdymas atleidus gaiduką
Kasdienė priežiūra	Patikrinti apsaugą, peilius, varžtus, nuvalyti išorę
Peilių keitimas	Galimas vartotojo (visada išjungus variklį ir išėmus akumuliatorių)
Atsarginės dalys	Atsarginiai peiliai yra (konkretus gaminio kodas – žr. instrukciją)
Saugus atstumas	Mažiausiai 15 m nuo žmonių ir gyvūnų
Atitiktis	Atitinka ES direktyvas 2006/42/EB, 2000/14/EB, 2011/65/ES
Gamintojas	Husqvarna AB, Švedija

Dažnai užduodami klausimai - CA230 HUSQVARNA

Kokie maitinimo blokų tipai yra suderinami su CA230?

CA230 yra suderinamas su Husqvarna benzininiais ir akumuliatoriniais maitinimo blokais, skirtais šiam priedui. Norėdami gauti tikslią suderinamų modelių sąrašą, žr. gaminio vadovą.

Kaip pakeisti CA230 krūmapjovės peilius?

Išjunkite variklį ir išimkite akumuliatorių arba atjunkite uždegimo žvakę. Atlaisvinkite skeltąjį kaištį, išimkite frezų komplektą, tada sumontuokite naujus peilius, laikydamiesi sukimosi krypties (rodyklės turi sutapti). Priveržkite kaištį.

Koks saugus atstumas turi būti laikomasi naudojimo metu?

Laikykitės ne mažesnio kaip 15 metrų atstumo tarp operatoriaus ir bet kokio asmens ar gyvūno. Priedas gali smarkiai mėtyti daiktus.

Kokias asmenines apsaugos priemones turiu dėvėti?

Dėvėkite patvirtintas ausų apsaugas, apsauginius akinius, pirštines, neslystančius batus su plieniniais antgaliais, ilgas storas kelnes ir ilgomis rankovėmis drabužius. Naudokite respiratorių, jei yra dulkių.

Kaip kasdien prižiūrėti CA230?

Patikrinkite, ar apsauga nėra pažeista ar įtrūkusi, ar peiliai nesisuka tuščiąja eiga, apžiūrėkite peilius, ar nėra įtrūkimų, priveržkite visus varžtus ir veržles, nuvalykite išorę ir įsitikinkite, kad kaiščiai yra geros būklės.

Koks darbo plotis su 2 ir su 4 peiliais?

Su 2 peiliais darbo plotis yra 140 mm. Su 4 peiliais (priedas) - 235 mm.

Ar galiu naudoti CA230 ant šlaito?

Taip, tačiau būkite labai atsargūs. Užtikrinkite gerą stabilumą, atkreipkite dėmesį į kliūtis (kelmus, akmenis) ir nedirbkite per stačiuose šlaituose. Prieš bet kokį judėjimą išjunkite variklį.

Kaip laikyti priedą?

Prieš ilgesnį saugojimą kruopščiai jį nuvalykite. Atlikite visus priežiūros darbus. Laikykite sausoje vietoje, vaikams nepasiekiamoje vietoje. Transportuodami naudokite tvirtinimo priemones.

Ar CA230 atitinka saugos standartus?

Taip, jis atitinka ES direktyvas 2006/42/EB (mašinos), 2000/14/EB (triukšmo emisijos) ir 2011/65/ES (pavojingos medžiagos). Atitikties deklaracija pateikiama instrukcijoje.

Ką daryti, jei atsiranda neįprastų vibracijų?

Nedelsdami sustabdykite gaminį. Atjunkite uždegimo žvakę (benzinas) arba išimkite akumuliatorių. Patikrinkite, ar priedas nėra pažeistas. Prieš vėl naudodami, pataisykite arba pakeiskite sugedusias dalis.

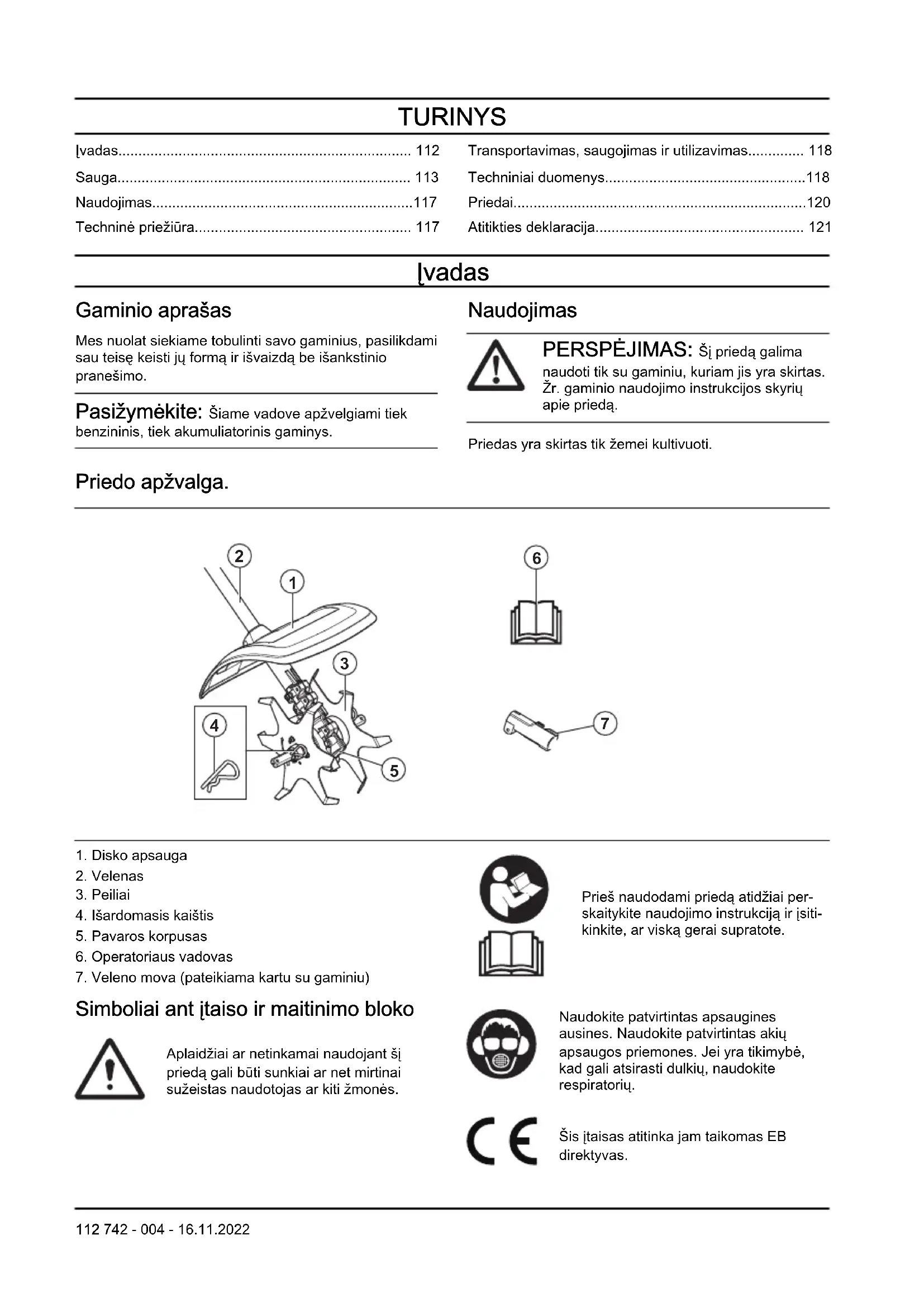

NAUDOJIMO INSTRUKCIJA CA230 HUSQVARNA

LT Operatoriaus vadovas 112-121

Techninė priežiūra.... 117

Transportavimas, saugojimas ir utilizavimas.... 118

Techniniai duomenys....118

Priedai....120

Atitikties deklaracija.... 121

lvadas

Gaminio aprašas

Mes nuolat siekiame tobulinti savo gaminius, pasilikdami sau teisę keisti jų formą ir išvaizdą be išankstinio pranešimo.

Pasižymėkite: Šiame vadove apžvelgiami tiek benzininis, tiek akumuliatorinis gaminys.

Naudojimas

PERSPĖJIMAS: Šį priedą galima naudoti tik su gaminiu, kuriam jis yra skirtas. Žr. gaminio naudojimo instrukcijos skyrių apie priedą.

Priedas yra skirtas tik žemei kultivuoti.

Priedo apžvalga.

1. Disko apsauga

2. Velenas

3. Peiliai

4. Išardomasis kaištis

5. Pavaros korpusas

6. Operatoriaus vadovas

7. Veleno mova (pateikiama kartu su gaminiu)

Simboliai ant įtaiso ir maitinimo bloko

Aplaidžiai ar netinkamai naudojant ši priedą gali būti sunkiai ar net mirtinai sužeistas naudotojas ar kiti žmonės.

Prieš naudodami priedą atidžiai perskaitykite naudojimo instrukciją ir įsiti-kinkite, ar viską gerai supratote.

Naudokite patvirtintas apsaugines ausines. Naudokite patvirtintas akių apsaugos priemones. Jei yra tikimybė, kad gali atsirasti dulkių, naudokite respiratorių.

Šis įtaisas atitinka jam taikomas EB direktyvas.

Šis gaminys atitinka taikytinų JK reglamentų nuostatas.

Sukamosios dalys. Saugokite rankas ir kojas. Rodyklė nurodo sukimosi kryptį.

Visada mūvėkite patvirtintas apsaugines pirštines.

Avėkite tvirtus, neslystančius batus.

Saugokitės svaidomų ir rikošetu atšokusių daiktų.

Naudotojas turi stebėti, kad nei žmonės, nei gyvūnai neprisiartintų arčiau kaip 15 metrų atstumu. Jeigu toje pačioje vietoje dirba keli naudotojai, tarp jų reikia išlaikyti ne mažesnį kaip 15 metrų atstumą. Įtaisas gali stipriai išsviesti objektus, kurie gali atšokti atgal. ir sunkiai sužaloti akis, jeigu nenaudojate rekomenduojamos saugos įrangos.

Naudodami jrenginj laikykitės ne mažesniu kaip 15 m / 50 pėd. atstumu nuo žmonių ir gyvūnų.

Jokia kūno dalimi nesilieskite prie įkaitusių paviršių.

Triukšmo emisijos i aplinką ženklinimas atitinka ES ir Jungtinės Karalystės direktyvas bei reglamentus ir Naujojo Pietų Velso įstatymą „2017 m. aplinkos apsaugos (triukšmo kontrolės) reglamentas“. Gaminio garantuotasis garso galios lygis nurodytas Techniniai duomenys psl. 118 ir etiketėje.

Pasižymėkite: Kiti ant priedo pateikti simboliai (lipdukai) skirti specialiems kai kurių rinkų sertifikavimo reikalavimams.

Sauga

Saugos ženklų reikšmės

Įspėjimai, perspėjimai ir pastabos yra skirtos atkreipti dėmesį i ypač svarbias naudotojo instrukcijos dalis.

PERSPĖJIMAS: Naudojamas, kai naudotojui ar šalia esantiems asmenims kyla mirtino arba sunkaus sužeidimo pavojus arba, jei nesilaikoma naudotojo instrukcijoje pateiktų nurodymų.

PASTABA: Naudojamas, kai kyla pavojus sugadinti gaminį ir (arba) priedą, kitas medžiagas arba padaryti žalą aplinkai, jei nesilaikoma naudotojo instrukcijoje pateiktų nurodymų.

Pasižymėkite: Naudojama pateikti daugiau, nei būtina esamoje situacijoje, informacijos.

Perskaitykite visas instrukcijas

PERSPĖJIMAS: Naudojant elektrinius sodo prietaisus, visada reikia laikytis pagrindinių saugos priemonių, kad būtų sumažinta gaisro, elektros smūgio ir sužalojimų rizika, įskaitant šiuos nurodymus:

Bendrieji saugos nurodymai

PERSPÉJIMAS: Prieš naudodami prieda, perskaitykite toliau esančius saugos nurodymus.

- Prieš naudodami priedą atidžiai perskaitykite naudojimo instrukciją ir įsitikinkite, ar viską gerai supratote.

- Šios instrukcijos papildo gaminio instrukcijas. Informacijos apie kitas procedūras rasite savo gaminio naudojimo instrukcijose.

- Be gamintojo leidimo jokiu atveju negalima keisti originalios priedo konstrukcijos. Nenaudokite priedo, kurj galėjo modifikuoti kiti asmenys ir naudokite tik originalius priedus. Nesuderinti konstrukcijos pakeitimai bei nepritaikytos detalės gali sukelti rimtus kūno sužalojimus ir net mirtį.

Naudojimo saugos instrukcijos

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Pažeisti peiliai gali padidinti nelaimingų atsitikimų riziką.
• Kartais i akëtvirbalj gali patekti žolës ir akmenų. Tokiu atveju visada sustabdykite variklj ir išvalykite.
• Saugokitės į orą pakeliamų daiktų. Niekada nesilenkite virš pjovimo įrangos apsaugos. Akmenukai, šiukšlės ir pan. gali pataikyti į akis ir apakinti ar sunkiai jas sužaloti.
• Dirbant pavara įkaista ir paskui kurį laiką gali būti įkaitusi. Todėl nesilieskite, nes yra pavojus nusideginti.
• Niekada nenaudokite gaminio, jei nelaimės atveju nebūtų kaip iškviesti pagalbą.
• [renginj naudokite tik tiems tikslams, kuriems jis yra skirtas.
• Niekada nenaudokite gaminio, jei esate pavarge, jei vartojote alkoholj ar vaistus, kurie gali turéti įtakos jūsų regėjimui, nuovokai ar koordinacijai.
• Niekada nenaudokite gaminio ekstremaliomis klimatinėmis sąlygomis, pvz., esant dideliam šalčiui ar labai karštam ir/arba drėgnam klimatui.
• Niekada nenaudokite techniškai netvarkingo gaminio. Vykdykite šiame vadove nurodytas tikrinimo, techninės priežiūros ir remonto procedūras. Kai kuriuos techninės priežiūros darbus gali atlikti tik apmokyti ir kvalifikuoti specialistai. Žiūrėkite nurodymus, pateikiamus skyriuje „Techninė priežiūra“.
• Niekada neleiskite vaikams naudotis gaminiu.
• Niekuomet niekam neleiskite naudoti gaminio prieš tai nejsitikinę, kad jie perskaitė ir suprato naudojimo instrukcijoje pateiktus nurodymus.
• Patikrinkite darbo vietą. Pašalinkite visus palaidus daiktus, pavyzdžiui, akmenis, stiklo šukes, vinis, plieninę vielą, virvės galiukus ir pan., kurie gali būti išmetami arba apsivynioti aplink pjovimo įtaisą ar jo apsaugą.
• Neprisileiskite artyn pašalinių. Kai dirbate, vaikai, gyvuliai, stebėtojai ir padėjėjai turi būti nutolę 15 metrų atstumu. Kam nors priartėjus, nedelsdami sustabdykite gaminiį.
• Jei tam tikroje situacijoje nežinosite kaip pasielgti, teiraukitės specialisto. Kreipkitės į pardavėją ar aptarnavimo dirbtuves.

• Nedirbkite darbo, kurio nemokate ar jaučiatės nepakankamai kvalifikuotas.

• Prieš užvesdami pjovimo įrangą, visada apsidairykite ir įsitikinkite, ar ji nepasieks kitų netoliese esančių žmonių ar gyvūnų.

• Nenaudokite gaminio prastomis oro sąlygomis, pavyzdžiui, tirštame rūke, stipriai lyjant, pučiant stipriam vėjui, stipriai šalant ir pan. Darbas blogomis oro sąlygomis vargina ir gali susidaryti pavojingos darbo sąlygos, pavyzdžiui, slidūs paviršiai.
• lsitikinkite, kad galite laisvai stovėti ir judėti. Apžiūrėkite, ar jūsų darbo vietoje nėra kliūčių, pavyzdžiui, išsikišusių medžių šaknų, akmenų, šakų, griovių, jei kartais tektų greitai pasitraukti. Labai atsargiai dirbkite ant stačių šlaitų.

• Jeigu dévite apsaugines ausines, būkite atidūs, kad išgirstumète galimus įspėjamuosius signalus ar šūksnius. Išjunge variklj visada nusiimkite apsaugines ausines.
• Perkeliant jrenginj, būtina išjungti variklj.
• Neišjunge variklio niekada nedėkite gaminio ant žemės, jei jo nematote.
• Pjovimo įtaisas turi būti nukreiptas nuo operatoriaus. Niekada nedirbkite su įrankiu, nukreiptu į operatorių, nes galite susižeisti.
• Gaminj visada laikykite abiem rankomis. Gaminj laikykite dešinėje kūno pusėje.

- [sitikinkite, ar veikiant varikliui, rankos ir kojos nėra šalia pjovimo dantukų.

- Akėtvirbalį visada laikykite prie žemės.

• Po kiekvieno naudojimo visada atleiskite akceleratorių / maitinimo jungiklj. Variklj ilgai leidžiant didžiausiomis apsukomis / greičiu be jokios apkrovos (be pjovimo įtaiso pasipriešinimo varikliui) galima rimtai sugadinti variklj.
• Dirbdami būkite itin atsargūs, kai traukiate kultivatorių link savęs.
• Jei pradeda labai vibruoti, gaminj sustabdykite. Jei turite benzinu varomą gaminj, nuo uždegimo žvakės atjunkite HT laidą. Jei turite akumuliatoriumi varomą gaminj, išimkite akumuliatorių. Patikrinkite, ar gaminys nepažeistas. Suremontuokite pažeidimus.
  • Laikykite rankas atokiai nuo peilių.

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Naudodami jrenginj būtinai dévékite patvirtintas asmenines apsaugines priemones. Asmeninès apsauginès priemonès nepadès visiškai išvengti pavjoaus susižeisti, tačiau nelaimingo atsitikimo atveju mažiau nukentėsite. Leiskite prekybos atstovui padėti pasirinkti tinkamą jrangą.
• Naudokite pakankamomis garso slopinimo savybėmis pasižyminčias patvirtintas apsaugines ausines. Ilgalaikis triukšmo poveikis gali nesugražinamai pakenkti klausai.

- Naudokite patvirtintas akių apsaugos priemones. Jei naudojamas apsauginis skydelis, turi būti nešiojami ir patvirtinti apsauginiai akiniai. Patvirtinti apsauginiai akiniai yra tie, kurie atitinka JAV ANSI Z87.1 standartą arba ES EN 166 standartą.

- Kai būtina, pvz., montuojant, apžiūrint arba valant pjovimo įrangą, užsimaukite pirštines.

- Avékite apsauginius batus su plieninémis nosimis ir neslystančiais padais.

• Vilkėkite iš stiprios medžiagos pagamintus drabužius. Būtinai mūvėkite tvirtas, ilgas kelnes, vilkėkite aprangą ilgomis rankovėmis Nevilkėkite laisvų drabužių, kurie gali užkibti už krūmokšnių ir šakų. Nenešiokite papuošalų, trumpų kelnių ar atvirų batų ir nevaikščiokite basomis. Saugiai susisekite plaukus aukščiau pečių.
• Netoliese turi būti pirmosios pagalbos vaistinėlė.

Priedo apsauginės priemonės

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjamuosius nurodymus.

Šiame skyriuje pasakojama apie priedo saugos priemones, jų paskirtį ir patariama, kaip atlikti patikrą ir ją prižiūrėti siekiant, kad įrenginys veiktų tinkamai. Žr. instrukcijas prie antraštės Priedo apžvalga. psl. 112 ir sužinokite, kokioje vietoje tos dalys yra priede.

Priedo tarnavimo laikas gali sutrumpėti, o nelaimingų atsitikimų pavojus gali padidėti, jei priedas nebus tinkamai prižiūrimas, o aptarnavimas ir (arba) remonto darbai nebus atliekami profesionaliai. Prireikus daugiau informacijos, prašome kreiptis į artimiausią techninės priežiūros atstovą.

PERSPĖJIMAS: Niekada nenaudokite priedo, kurio apsauginės dalys yra pažeistos. Priedo saugos įranga turi būti tikrinama ir prižiūrima taip, kaip yra aprašyta šiame skyrelyje. Jei priedas neatitinka bet kurio iš šių kontrolinių reikalavimų, kreipkitės

¡ savo techninės priežiūros atstovą dėl gaminio remonto.

PERSPEJIMAS: Gaminio techninė priežiūra ir taisymas reikalauja specialaus pasirengimo. Tai ypač susiję su gaminio saugos įranga. Jei jūsų gaminys neatitiks nors vieno iš toliau pateiktų kontrolės reikalavimų, kreipkitės į sertifikuotą remonto dirbtuvę. [sigijus mūsų gaminį, garantuojame profesionalų aptarnavimą ir techninę priežiūrą. Jei gamino pardavėjas neatlieka aptarnavimo, paprašykite jo duoti artimiausios remonto dirbtuvės adresą.

Pjovimo irangos patikra

Akėtvirbalis sukurtas ir pagamintas taip, kad atlaikytų kultivavimo apkrovas.

Dvi pagrindinės taisyklės:

1. Pjovimo irangą naudokite tik su mūsų rekomenduojama apsauga!

1. Tikrinkite, ar pjovimo įranga nepažeista ir nejskilusi. Pažeista pjovimo įranga turi būti nedelsiant pakeista.

Pjovimo įtaiso apsaugos patikra

Šis skydas yra skirtas apsaugoti naudotoją nuo link jo lekiančių skeveldrų. Skydas taip pat neleidžia naudotojui netyčia prisiliesti prie pjovimo įrangos.

1. Isitikinkite, kad apsauga nuo skiedru nepažeista ir nejtrūkusi.

1. Smūgio deformuotą ar įskilusį apsauginį skydą pakeiskite.

Priežiūros saugos instrukcijos

PERSPÉJIMAS: Prieš atlikdami techninę priežiūrą, perskaitykite toliau esančius įspėjimus.

PERSPĖJIMAS: Prieš pradėdami dirbti su bet kuria padargo dalimi visada pirmiausia sustabdykite gaminį. Jis gali ir toliau judėti net ir atleidus akceleratorių / maitinimo jungiklį. Jei turite benzinu varomą gaminį, nuo uždegimo žvakės atjunkite HT laidus. Jei turite akumuliatoriumi varomą gaminį, išimkite akumuliatorių. Prieš pradėdami dirbti su padargais įsitikinkite, kad jie visiškai sustabdyti.

• Kultivuoti galima tik dienos metu ar kitomis tinkamomis sąlygomis.
• Prieš pradedami, patikrinkite visą gaminį. Pakeiskite pažeistas dalis. Patikrinkite, ar visi apsaugai ir gaubtai yra visi ir tvirtai pritvirtinti. Priveržkite visas veržles ir poveržles.
• Jei turite benzinu varomą gamini, įsitikinkite, kad nėra benzino nuotėkių.
• Patikrinkite, ar peiliai nėra pažeisti, nejtrūkę ir neturi kitų defektų. Jei reikia, pakeiskite peilius.

- Isitikinkite, kad pjovimo dantuko apsauga pritvirtinta ir nepažeista.

- Patikrinkite, ar akëtvirbalis ir jo apsaugos tinkamai pritvirtinti. Patikrinkite, ar sutampa pjovimo įtaiso ir

pavaros sukimosi kryptys. Rodyklės turi rodyti ta pačia kryptimi.

• Patikrinkite, ar peiliai nejuda atleidus akceleratorių / maitinimo jungikli.
• [sitikinkite, kad rankena ir saugos priemonės tvarkingos. Niekada nenaudokite gaminio, jei jame

trūksta kokių nors dalių, arba įrenginio, kurio konstrukcija modifikuota, lyginant su specifikacija.

• [renginj naudokite tik tiems tikslams, kuriems jis yra skirtas.
• Prieš pradėdami valyti įrenginį, tikrinti ar taisyti gedimus, įsitikinkite, ar pjovimo įranga sustojo. Jei turite benzinu varomą gaminį, nuo uždegimo žvakės atjunkite HT laidus. Jei turite akumuliatoriumi varomą gaminį, išimkite akumuliatorių.
• Dévékite tvirtas pirštines, kai remontuojate kultivatorių.
• Remontuodami jrenginj naudokite tik originalias atsargines dalis.
• Akumuliatorių laikykite ten, kur jo negali pasiekti vaikai.

Naudojimas

Norėdami paleisti šalta variklj

Jei naudojate benzinu varomą gamini, vadovaukitės šiomis taisyklėmis ir paleiskite šaltą variklj.

1. Užveskite bazinį gaminį ir leiskite padirbti, kol įšils, tada gaminį išjunkite.
2. Prijunkite priedą, kaip nurodyta surinkimo nurodymuose.

Techniné priežiūra

lvadas

Toliau pateikiamos bendros priežiūros instrukcijos. Jei reikia daugiau informacijos, prašome kreiptis i techninio aptarnavimo dirbtuves.

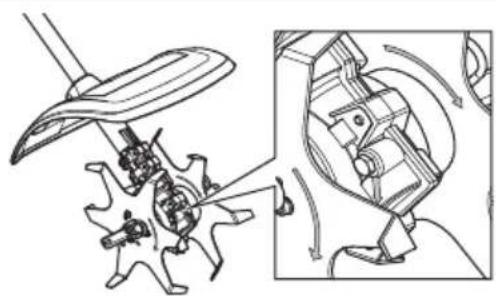

Peilių keitimas

PERSPĖJIMAS: Prieš pradėdami dirbti su bet kuria padargo dalimi visada pirmiausia sustabdykite gaminį. Jis gali ir toliau judėti net ir atleidus akceleratorių / maitinimo jungiklį. Jei turite benzinu varomą gaminį, nuo uždegimo žvakės atjunkite HT laidus. Jei turite akumuliatoriumi varomą gaminį, išimkite akumuliatorių. Prieš pradėdami dirbti su padargais įsitikinkite, kad jie visiškai sustabdyti.

1. Atlaisvinkite fiksavimo kaišti.

1. Nuimkite pjovimo dantuko įtaisą nuo pavaros korpuso išvesties ašies.

1. Uždėkite pjovimo dantuko įtaisą ant pavaros korpuso išvesties veleno. Patikrinkite, ar sutampa pjovimo įtaiso ir pavaros sukimosi kryptys. Rodyklės turi rodyti ta pačia kryptimi.

Kasdienės gaminio priežiūros atlikimas

1. Patikrinkite, ar apsauginis skydas nepažeistas ir nejskilęs. Smūgio deformuotą ar įskilusį apsauginį skydą pakeiskite.
2. Patikrinkite, ar peiliai nejuda atleidus akceleratorių / maitinimo jungiklj.
3. Patikrinkite, ar peiliai nėra pažeisti, nejtrūkę ir neturi kitų defektų. Jei reikia, pakeiskite peilius.
4. Patikrinkite, ar veržlės ir varžtai yra priveržti.
5. Išvalykite gaminio išorę.
6. Patikrinkite, ar visi išardomi kaiščiai ir pleištai nepažeisti ir tinkamai pritvirtinti.

Transportavimas, saugojimas ir utilizavimas

Pervežimas ir laikymas

Jei padargas transportuojamas kita transporto priemone, visada naudokite tvirtinimo įtaisus ir įsitikinkite, kad padargas saugiai pritvirtintas.

Jei padargu nesiruošiate naudotis ilgesnį laiko tarpą, užtikrinkite, kad jis būtų gerai išvalytas ir atlikti visi techninės priežiūros darbai.

Techniniai duomenys

Benzinu varomų gaminių techniniai duomenys

	CA230
Svoris
Svoris su 2 pjovimo dantukais, kg 2,9
Svoris su 4 pjovimo dantukais (priedas), kg 3,7
Matmenys, mm
2 pjovimo dantukai 140
4 pjovimo dantukai (priedas) 235
Skleidžiamas triukšmas67
Garso stiprumo lygis, išmatuotas dB (A) 105
Garso galios lygis, garantuojamas L_WA dB (A) 109
Garso lygiai 68
Tolygus garso slėgio naudotojo ausiai lygis, matuojamas pagal EN ISO 22868 , dB (A):
Su patvirtintu naudoti originaliu priedu 92,4
Vibracija 69
Ekvivalentiški rankenu vibracijos lygiai ( a_hv,eq ), išmatuoti pagal , m/s2:
Su patvirtintu naudoti originaliu (kairiuoju arba dešiniuoju) priedu 4,2 / 6,1

Akumuliatoriumi varomų įrenginių techniniai duomenys

325iLK + priedas kultivatoriams CA230
Svoris
Svoris su 2 pjovimo dantukais, kg 2,3 + 2,9
Svoris su 4 pjovimo dantukais (priedas), kg 2,3 + 3,7
Skleidžiamas triukšmas ^70
Garso stiprumo lygis, išmatuotas dB (A) 89
Garso galios lygis, garantuojamas LWA dB (A) 90
Garso lygiai ^71
Garso slėgio naudotojo ausiai lygis, matuojamas pagal EN ISO 22868 , dB (A):
Su patvirtintu naudoti originaliu priedu 78
Vibracija ^72
Vibracijos lygis rankenose, išmatuotas pagal EN 62841-1, m/s ^2
Su patvirtintu naudoti originaliu (kairiuoju arba dešiniuoju) priedu 1,3 / 2,2

Priedai

Priedai

Patvirtinti priedai Priedo tipas	Apsauga, gaminio nr.
Kultivatoriaus pjaustytuvas	4 peiliai

Atitikties deklaracija

ES atitikties deklaracija

Mes, Husqvarna AB, SE-561 82 Huskvarna, Švedija, tel. [phone], atsakingai patvirtiname, kad gaminys:

Aprašymas Kultivavimo priedas
Gamintojas Husqvarna
Tipas / modelis CA230
Identifikacijos numeris	Serijos numeriai nuo šios datos: 2022 ir vèlesni

visiškai atitinka šias ES direktyvas ir reglamentus:

Direktyva / reglamentas	Aprašymas
2006/42/EB „dėl mašinų“
2000/14/EB „dėl į aplinką skleidžiamo triukšmo“
2011/65/ES „dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje apribojimo“

ir kad laikomasi šių standartų ir (arba) techninių specifikacijų: ISO 11449:1994, EN IEC 63000:2018

0404, RISE SMP Svenska Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden atliko EB tipo patikra pagal Mašinų direktyvos (2006/42/EB) 12 straipsnio 3b punkto IX priedą.

Sertifikato numeris: SEC/14/2415

Huskvarna, 2022-03-29

Stefan Holmberg, mokslinių tyrimų ir plėtros direktorius, technologijų vadyba, „Husqvarna AB“

Atsakingas už techninę dokumentaciją

Saturs

levads.... 122

Drošība.... 123

Lietošana.... 127

Apkope....127

Originalios instrukcijos

Lietošanas pamācība
