CA230 - Débroussailleuse HUSQVARNA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Accessoire de motoculteur (cultivateur) pour débroussailleuse
Marque	Husqvarna
Modèle	CA230
Poids (avec 2 lames)	2,9 kg
Poids (avec 4 lames)	3,7 kg
Largeur de travail (2 lames)	140 mm
Largeur de travail (4 lames)	235 mm
Alimentation	Compatible avec blocs d'alimentation essence ou batterie Husqvarna
Niveau de puissance sonore (essence)	105 dB(A) mesuré, 109 dB(A) garanti
Niveau de puissance sonore (batterie)	89 dB(A) mesuré, 90 dB(A) garanti
Pression sonore à l'oreille (essence)	92,4 dB(A)
Pression sonore à l'oreille (batterie)	78 dB(A)
Vibrations poignée gauche/droite (essence)	4,2 / 6,1 m/s²
Vibrations poignée gauche/droite (batterie)	1,3 / 2,2 m/s²
Fonctions principales	Culture du sol, aération, désherbage
Type de lame	Lames dentées (fraises) en acier
Nombre de lames	2 ou 4 (selon accessoire)
Dispositifs de sécurité	Protège-lame, arrêt automatique des lames au relâchement de la gâchette
Entretien quotidien	Vérifier la protection, les lames, les vis, nettoyer l'extérieur
Remplacement des lames	Possible par l'utilisateur (toujours moteur arrêté et batterie retirée)
Pièces détachées	Lames de rechange disponibles (réf. article spécifique voir notice)
Distance de sécurité	15 m minimum des personnes et animaux
Homologation	Conforme directives CE 2006/42/EC, 2000/14/EC, 2011/65/UE
Fabriquant	Husqvarna AB, Suède

FOIRE AUX QUESTIONS - CA230 HUSQVARNA

Quels types de blocs d'alimentation sont compatibles avec le CA230 ?

Le CA230 est compatible avec les blocs d'alimentation essence et batterie Husqvarna conçus pour cet accessoire. Consultez le manuel du produit pour la liste exacte des modèles compatibles.

Comment remplacer les lames de la débroussailleuse CA230 ?

Arrêtez le moteur et retirez la batterie ou débranchez la bougie. Desserrez la goupille fendue, retirez l'ensemble de fraise, puis montez les nouvelles lames en respectant le sens de rotation (les flèches doivent correspondre). Serrez la goupille.

Quelle est la distance de sécurité à respecter lors de l'utilisation ?

Maintenez une distance minimale de 15 mètres entre l'opérateur et toute personne ou animal. L'accessoire peut projeter des objets violemment.

Quel équipement de protection individuelle dois-je porter ?

Portez des protège-oreilles homologués, des lunettes de protection, des gants, des bottes antidérapantes à embout d'acier, un pantalon long épais et des manches longues. Utilisez un masque respiratoire en cas de poussière.

Comment entretenir quotidiennement le CA230 ?

Vérifiez que la protection n'est ni endommagée ni fissurée, que les lames ne tournent pas au ralenti, inspectez les lames pour fissures, serrez toutes les vis et écrous, nettoyez l'extérieur et assurez-vous que les goupilles sont en bon état.

Quelle est la largeur de travail avec 2 lames et avec 4 lames ?

Avec 2 lames, la largeur de travail est de 140 mm. Avec 4 lames (accessoire), elle est de 235 mm.

Puis-je utiliser le CA230 sur un terrain en pente ?

Oui, mais faites preuve d'une grande prudence. Assurez-vous d'avoir une bonne stabilité, repérez les obstacles (souches, pierres) et ne travaillez pas sur des pentes trop raides. Arrêtez le moteur avant tout déplacement.

Comment stocker l'accessoire ?

Nettoyez-le soigneusement avant un stockage prolongé. Effectuez toutes les opérations d'entretien. Rangez-le dans un endroit sec, hors de portée des enfants. Utilisez des dispositifs d'arrimage lors du transport.

Le CA230 est-il conforme aux normes de sécurité ?

Oui, il est conforme aux directives européennes 2006/42/EC (machines), 2000/14/EC (émissions sonores) et 2011/65/UE (substances dangereuses). La déclaration de conformité est disponible dans la notice.

Que faire en cas de vibrations anormales ?

Arrêtez immédiatement le produit. Débranchez la bougie (essence) ou retirez la batterie. Vérifiez que l'accessoire n'est pas endommagé. Réparez ou remplacez les pièces défectueuses avant toute réutilisation.

MODE D'EMPLOI CA230 HUSQVARNA

Manuel d'utilisation 92-101

FR-CA Manuel d'utilisation 260-269

Transport, entreposage et mise au rebut....98

Caractéristiques techniques.... 99

Accessoires.... 100

Déclaration de conformité....101

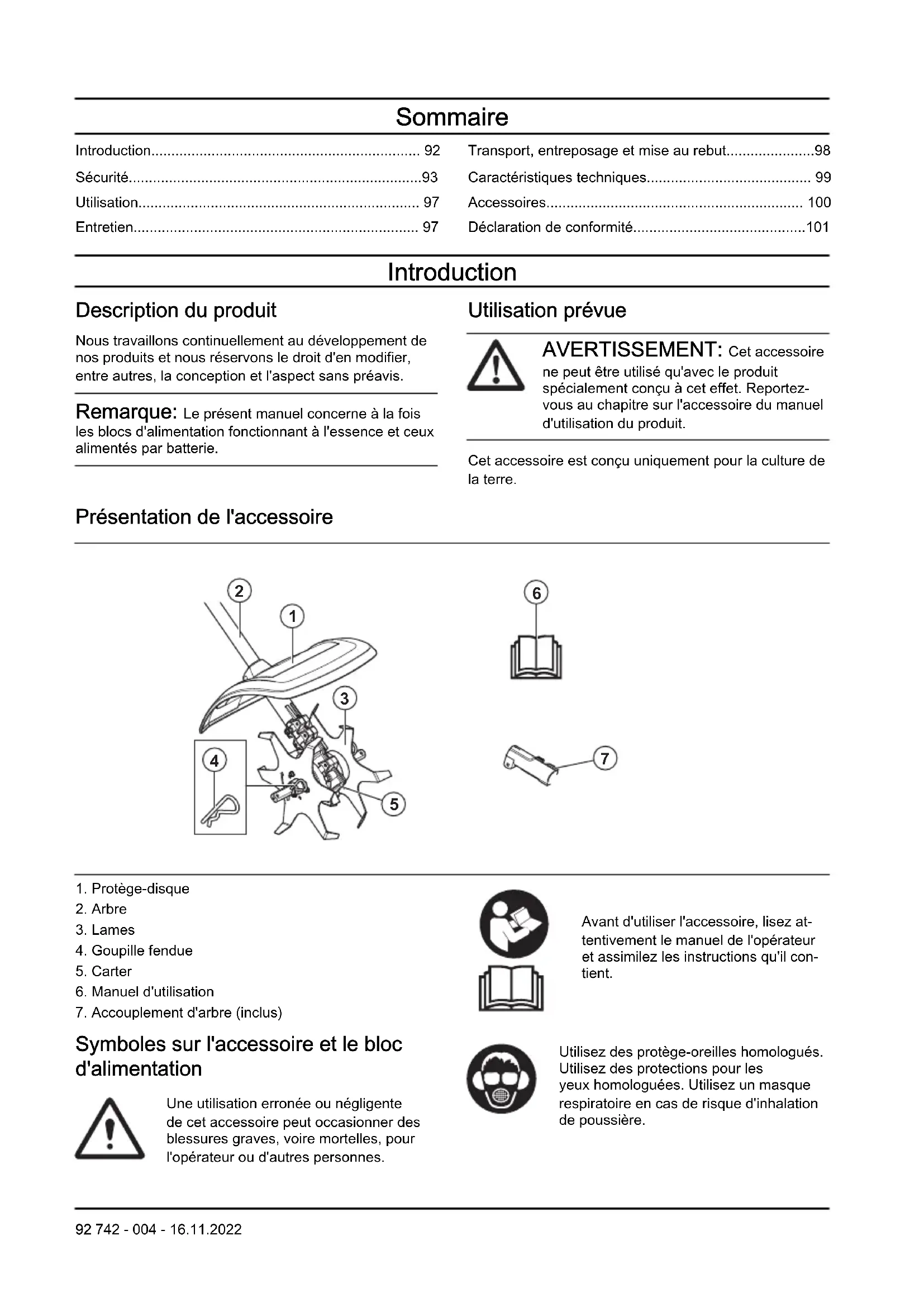

Description du produit

Nous travaillons continuellement au développement de nos produits et nous réservons le droit d'en modifier, entre autres, la conception et l'aspect sans préavis.

Remarque: Le présent manuel concerne à la fois les blocs d'alimentation fonctionnant à l'essence et ceux alimentés par batterie.

Utilisation prévue

AVERTISSEMENT: Cet accessoire ne peut être utilisé qu'avec le produit spécialement conçu à cet effet. Reportez-vous au chapitre sur l'accessoire du manuel d'utilisation du produit.

Cet accessoire est conçu uniquement pour la culture de la terre.

Présentation de l'accessoire

1. Protège-disque
2. Arbre
3. Lames
4. Goupille fendue
5. Carter
6. Manuel d'utilisation
7. Accouplement d'arbre (inclus)

Symboles sur l'accessoire et le bloc d'alimentation

Une utilisation erronée ou négligente de cet accessoire peut occasionner des blessures graves, voire mortelles, pour l'opérateur ou d'autres personnes.

Avant d'utiliser l'accessoire, lisez attentivement le manuel de l'opérateur et assimilez les instructions qu'il contient.

Utilisez des protège-oreilles homologués. Utilisez des protections pour les yeux homologuées. Utilisez un masque respiratoire en cas de risque d'inhalation de poussière.

Cet accessoire est conforme aux directives CE en vigueur.

Ce produit est conforme aux directives applicables en vigueur au Royaume-Uni.

Pièces en rotation. Gardez les mains et les pieds éloignés. La flèche indique le sens de rotation.

Portez toujours des gants de protection homologués.

Utilisez des bottes antidérapantes et résistantes.

L'opérateur doit veiller à ce qu'aucune personne ni aucun animal ne se trouvent à moins de 15 mètres. Lorsque plusieurs opérateurs partagent le même lieu de travail, la distance de sécurité doit être de 15 mètres au minimum. L'accessoire peut projeter violemment des objets pouvant ricocher. Ceci peut provoquer de graves blessures aux yeux si l'équipement de protection personnelle recommandé n'est pas utilisé.

Restez à une distance minimale de 15 m (50 pi) des personnes et des animaux pendant le fonctionnement du produit.

Maintenez toutes les parties de votre corps à distance des surfaces chaudes et brûlantes.

Étiquette relative aux émissions sonores dans l'environnement selon les directives et réglementations européennes et du Royaume-Uni et la législation de la Nouvelle-Galles du Sud « Protection of the Environment Operations (Noise Control) Regulation 2017 ». Le niveau de puissance sonore garanti du produit est spécifié à la section Caractéristiques techniques à la page 99 et sur l'étiquette.

Remarque: Les autres symboles/autocollants présents sur l'accessoire concernent des exigences de certification spécifiques à certains marchés.

Définitions de sécurité

Des avertissements, des recommandations et des remarques sont utilisés pour souligner des parties spécialement importantes du manuel d'utilisation.

AVERTISSEMENT: Symbole utilisé en cas de risque de blessures ou de mort pour l'opérateur ou les personnes à proximité si les instructions du manuel ne sont pas respectées.

REMARQUE: Symbole utilisé en cas de risque de dommages pour le produit et/ou l'accessoire, d'autres matériaux ou les

environ si les instructions du manuel ne sont pas respectées.

Remarque: Symbole utilisé pour donner des informations supplémentaires pour une situation donnée.

Lisez toutes les instructions

AVERTISSEMENT: Lors de l'utilisation d'appareils de jardinage, des précautions élémentaires de sécurité doivent toujours être observées afin de réduire les risques d'incendie, de décharge électrique et

de blessures corporelles, y compris ce qui suit :

Instructions générales de sécurité

AVERTISSEMENT: Lisez les consignes de sécurité qui suivent avant d'utiliser l'accessoire.

• Lisez attentivement et assimilez le manuel d'utilisation avant d'utiliser l'accessoire.
• Ces consignes complètent les instructions fournies avec le produit. Pour d'autres procédures, veuillez vous reporter aux instructions d'utilisation du produit.
• Ne modifiez jamais l'accessoire sans l'autorisation du fabricant. N'utilisez pas un accessoire qui semble avoir été modifié par un tiers et utilisez toujours des accessoires d'origine. Des modifications non autorisées et l'emploi d'accessoires non homologués peuvent provoquer des accidents graves, voire mortels, à l'utilisateur ou d'autres personnes.

Consignes de sécurité pour le fonctionnement

AVERTISSEMENT: Lisez les instructions qui suivent avant d'utiliser le produit.

• Des couteaux en mauvais état augmentent le risque d'accident.
• Par moments, l'herbe et les pierres peuvent s'accrocher dans les dents. Éteignez toujours le moteur avant de procéder au nettoyage.
• Attention aux objets projetés. Ne vous penchez jamais au-dessus de la protection de l'équipement de coupe. Des cailloux, débris, etc. peuvent être projetés dans les yeux et causer des blessures très graves, voire la cécité.
• Après l'utilisation, l'engrenage peut être chaud pendant un moment. Risque de brûlures au contact.
• N'utilisez pas le produit s'il n'est pas possible d'appeler au secours en cas d'accident.
• Utilisez le produit uniquement pour les travaux auxquels il est destiné.
• N'utilisez jamais le produit en cas de fatigue, d'absorption d'alcool ou de prise de médicaments susceptibles d'affecter l'acuité visuelle, le jugement ou la maîtrise du corps.
• N'utilisez jamais le produit dans des conditions climatiques extrêmes telles qu'un froid intense ou un climat très chaud et/ou humide.
• N'utilisez jamais un produit qui n'est pas en parfait état de marche. Appliquez les instructions de maintenance et d'entretien ainsi que les contrôles de sécurité indiqués dans ce manuel d'utilisation. Certaines opérations de maintenance et d'entretien doivent être réalisées par un spécialiste dûment

formé et qualifié. Voir les instructions à la section Maintenance.

• Ne laissez jamais un enfant utiliser le produit.
• Ne laissez jamais d'autres personnes utiliser le produit sans vous être assuré au préalable que ces personnes ont bien lu et compris le contenu du mode d'emploi.
• Inspecter la zone de travail. Retirez tous les objets tels que les pierres, les morceaux de verre, les clous, les fils de fer, les bouts de ficelle, etc. pouvant être projetés ou risquant de s'enrouler autour de la lame ou de sa protection.
• Maintenir à distance toutes les personnes non concernées par le travail. Les enfants, les animaux, les spectateurs et les collègues de travail devront se trouver en dehors de la zone de sécurité, soit à au moins 15 m lorsque vous travaillez. Arrêtez immédiatement le produit si une personne s'approche.
• Dans l'éventualité d'une situation rendant la suite du travail incertaine, consultez un expert. Adressez-vous au revendeur ou à l'atelier de réparation.
• Évitez les tâches pour lesquelles vous ne vous sentez pas suffisamment qualifié.
• Assurez-vous que la zone de travail est bien dégagée et qu'aucune personne et aucun animal ne risquent d'entrer en contact avec l'équipement de coupe, ou d'altérer le contrôle que vous avez du produit.
• N'utilisez pas le produit par mauvais temps, tel qu'en cas de brouillard épais, de pluie diluvienne, de vent violent, de froid intense, etc. Travailler par mauvais temps est fatigant et peut créer des conditions de travail dangereuses, par exemple les surfaces peuvent être glissantes.
• Assurez-vous de pouvoir vous tenir et vous déplacer en toute sécurité. Repérez les éventuels obstacles en cas de déplacement imprévu : souches, pierres, branchages, fondrières, etc. Observez la plus grande prudence lors de travail sur des terrains en pente.

• Restez attentif aux signaux d'alerte ou aux appels lorsque vous portez des protecteurs d'oreille. Enlevez toujours vos protège-oreilles dès que le moteur s'arrête.
• Arrêtez le moteur en cas de déplacement.
• Ne posez jamais le produit au sol lorsque le moteur est en marche, sauf si vous pouvez le surveiller.
• En fonctionnement, l'outil de coupe doit être maintenu à distance de l'opérateur. Ne tournez jamais l'outil en fonctionnement vers l'opérateur, cela pourrait être la cause de blessures très graves. • Tenez toujours le produit à deux mains. Tenez l'appareil du côté droit du corps.

- Veillez à ce que ni les mains ni les pieds ne soient en contact avec la lame quand le moteur tourne.

• Maintenez toujours les dents proches du sol.
• Relâchez toujours la gâchette de puissance après chaque session de travail. De longues périodes à plein régime/pleine vitesse sans charge sur le moteur (c'est-à-dire sans la résistance qu'exerce l'accessoire de coupe sur le moteur lorsque vous utilisez le produit) risquent d'endommager gravement le moteur.
• Il convient d'être particulièrement attentif lorsque l'on tire le cultivateur vers soi au cours de la tonte.
• En présence d'importantes vibrations, arrêtez le produit. Si vous avez utilisé un produit fonctionnant à l'essence, débranchez le câble HT de la bougie. Si vous disposez d'un produit alimenté par batterie, retirez la batterie. Vérifiez que le produit n'a subi aucun dommage. Réparez tout éventuel dommage. • Gardez vos mains à distance de la lame.

Équipement de protection individuel

AVERTISSEMENT: Lisez les instructions qui suivent avant d'utiliser le produit.

- Portez toujours un équipement de protection individuel homologué lorsque vous utilisez le produit. L'équipement de protection individuel ne protège pas complètement des blessures, mais il diminue la gravité des blessures en cas d'accident. Faites appel à votre revendeur pour vous aider à sélectionner l'équipement adéquat.

- Portez des protège-oreilles homologués ayant un effet atténuateur suffisant. Une exposition prolongée au bruit risque de causer des lésions auditives permanentes.

- Utilisez des protections pour les yeux homologuées. L'usage d'une visière doit toujours s'accompagner du port de lunettes de protection homologuées. Par lunettes de protection homologuées, on entend celles qui sont en conformité avec les normes ANSI Z87.1 (États-Unis) ou EN 166 (pays de l'UE).

- Portez des gants de protection en cas de besoin, par exemple lorsque vous fixez, examinez ou nettoyez l'équipement de coupe.

- Portez des bottes de protection avec coques de protection en acier et des semelles antidérapantes.

- Portez des vêtements fabriqués dans un matériau résistant. Portez toujours des pantalons longs, épais et des manches longues. Ne portez pas de vêtements amples qui risqueraient de se prendre dans les brindilles et les branches. Ne portez pas de bijoux, de shorts, de sandales et ne marchez pas pieds nus. Attachez vos cheveux de façon sécurisée au-dessus de vos épaules.

- Gardez toujours une trousse de premiers soins à portée de main.

Dispositifs de sécurité sur l'accessoire

AVERTISSEMENT: Lisez les instructions qui suivent avant d'utiliser l'accessoire.

Ce chapitre présente les fonctions de sécurité de l'accessoire, leur but et les instructions de contrôle et d'entretien afin de garantir son bon fonctionnement. Consultez les instructions à la section Présentation de l'accessoire à la page 92 pour savoir où se trouvent ces équipements sur votre accessoire.

La durée de vie de l'accessoire risque d'être écourtée et le risque d'accidents accru si l'entretien de l'accessoire n'est pas effectué correctement et si les mesures d'entretien et/ou de réparation ne sont pas effectuées de manière professionnelle. Pour plus d'informations, contactez l'atelier de réparation du revendeur le plus proche.

AVERTISSEMENT: N'utilisez jamais un accessoire dont les équipements de sécurité sont défectueux. Contrôlez et entretenez les équipements de sécurité de l'accessoire conformément aux instructions données dans ce chapitre. Si les contrôles de l'accessoire ne donnent pas de résultat positif, contactez votre agent d'entretien pour le faire réparer.

AVERTISSEMENT: L'entretien et la réparation du produit exigent une formation spéciale. Cela concerne particulièrement l'équipement de sécurité du produit. Si les contrôles suivants ne donnent pas un résultat positif, adressez-vous à un atelier spécialisé. L'achat de l'un de nos produits offre à l'acheteur la garantie d'un service et de réparations qualifiés. Si le point de vente n'assure pas ce service, adressez-vous à l'atelier spécialisé le plus proche.

Pour contrôler l'équipement de coupe

Les dents sont conçues et usinées pour résister aux charges exercées lors de la coupe.

Deux règles de base :

1. N'utiliser l'équipement de coupe qu'avec la protection recommandée !

1. Inspectez l'équipement de coupe afin de détecter d'éventuels dommages ou fissures. Remplacez toujours un équipement de coupe endommagé.

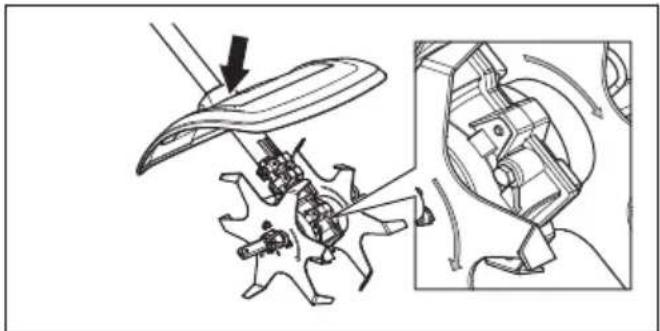

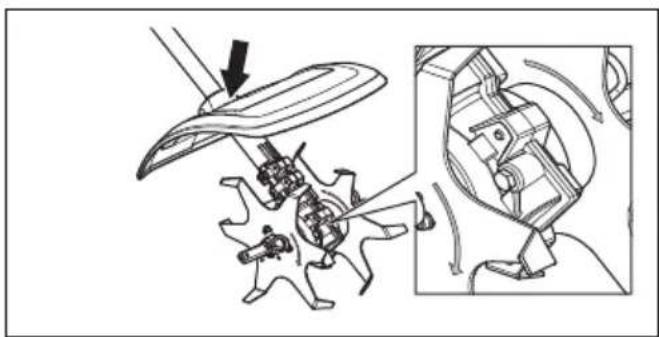

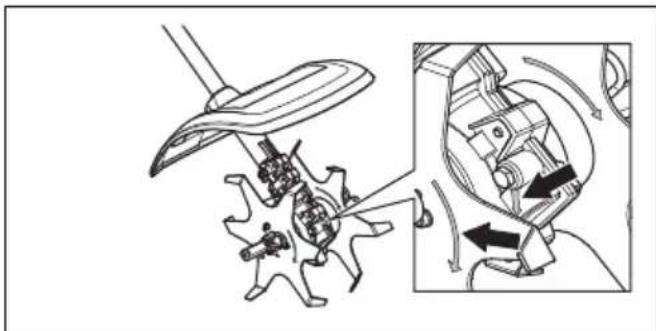

Pour contrôler la protection de l'équipement de coupe

Cette protection a pour but d’empêcher que des objets ne soient projetés en direction de l’utilisateur. La protection prévient aussi le contact entre l’utilisateur et l’équipement de coupe.

1. Assurez-vous que la protection est intacte et qu'elle ne présente pas de fissures.

1. Remplacez la protection si elle a subi des coups ou si elle présente des fissures.

Instructions de sécurité pour l'entretien

AVERTISSEMENT: Lisez les instructions qui suivent avant de procéder à l'entretien.

AVERTISSEMENT: Arrêtez toujours le produit avant de manipuler une quelconque pièce de l'accessoire. Il peut continuer à bouger même après que la gâchette d'accélération/de puissance a été relâchée. Si vous disposez d'un produit fonctionnant à l'essence, débranchez les câbles HT de la bougie. Si vous disposez

d'un produit alimenté par batterie, retirez la batterie. Assurez-vous que l'accessoire est complètement arrêté avant de commencer à travailler sur celui-ci.

• Le travail avec cultivateur ne doit être effectué qu'à la lumière du jour ou dans des conditions d'éclairage appropriées.
• Vérifiez intégralement l'appareil avant de commencer le travail. Remplacez les pièces endommagées. Vérifiez que tous les capots et caches de protection sont en place et solidement fixés. Contrôlez tous les écrous et boulons.
• Si vous avez un produit fonctionnant à l'essence, assurez-vous qu'il n'y a aucune fuite de carburant.
• Vérifier que le protège-main n'est pas abîmé. Remplacer les lames si nécessaire.

- Vérifiez que la protection de la lame est propre et intacte.

- Vérifiez que les dents et la protection des dents sont correctement fixés. Assurez-vous que le sens de rotation s'accorde avec les fraises et sur l'engrenage. Les flèches doivent être orientées dans le même sens.

• Vérifiez que la chaîne cesse de bouger dès que la gâchette d'accélération/de puissance est relâchée.
• Assurez-vous que la poignée et les systèmes de sécurité sont en bon état. N'utilisez jamais une machine incomplète ou ayant été modifiée.
• Utilisez le produit uniquement pour les travaux auxquels il est destiné.
• Avant de commencer les travaux de nettoyage, de réparation ou d'inspection, assurez-vous que l'équipement de coupe est arrêté. Si vous disposez d'un produit fonctionnant à l'essence, débranchez les câbles HT de la bougie. Si vous disposez d'un produit alimenté par batterie, retirez la batterie.
• Utilisez toujours des gants de protection robustes lors de la réparation du cultivateur.
• Utilisez uniquement des pièces de rechange d'origine pour les réparations.
• Rangez le produit hors de portée des enfants.

Démarrage du produit lorsque le moteur est froid

Si votre produit fonctionne à l'essence, suivez ces instructions pour démarrer le produit lorsque le moteur est froid.

1. Faites chauffer le produit de base, puis arrêtez-le.
2. Montez l'accessoire conformément aux instructions de montage.

Entretien

Nous donnons ici quelques conseils d'entretien à caractère général. Pour plus d'informations, contacter l'atelier de réparation.

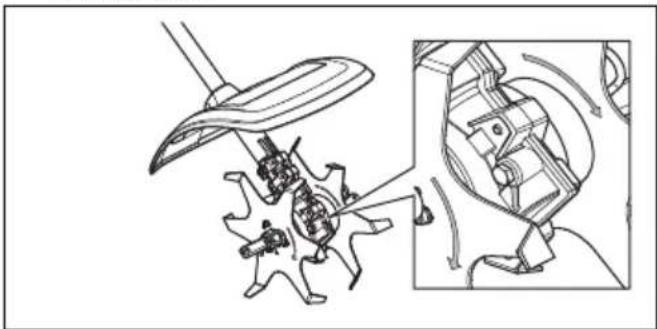

Pour remplacer les lames

AVERTISSEMENT: Arrêtez toujours le produit avant de manipuler une quelconque pièce de l'accessoire. Il peut continuer à bouger même après que la gâchette d'accélération/de puissance a été relâchée. Si vous disposez d'un produit

fonctionnant à l'essence, débranchez les câbles HT de la bougie. Si vous disposez d'un produit alimenté par batterie, retirez la batterie. Assurez-vous que l'accessoire est complètement arrêté avant de commencer à travailler sur celui-ci.

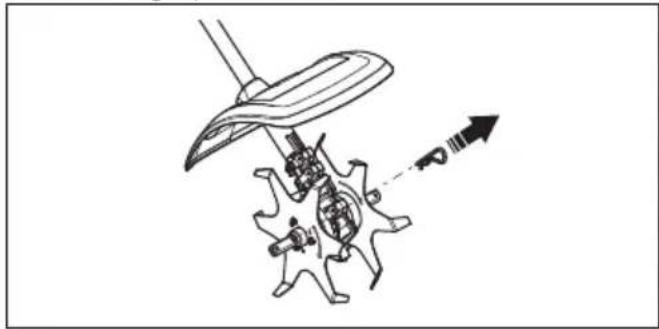

1. Desserrez la goupille fendue.

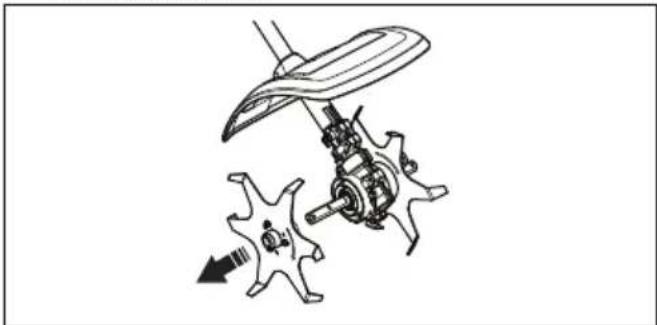

1. Retirez l'ensemble de fraise de l'arbre de sortie du carter d'engrenage.

1. Montez l'ensemble de fraise sur l'arbre de sortie du carter d'engrenage. Assurez-vous que le sens de rotation s'accorde avec les fraises et sur l'engrenage. Les flèches doivent être orientées dans le même sens.

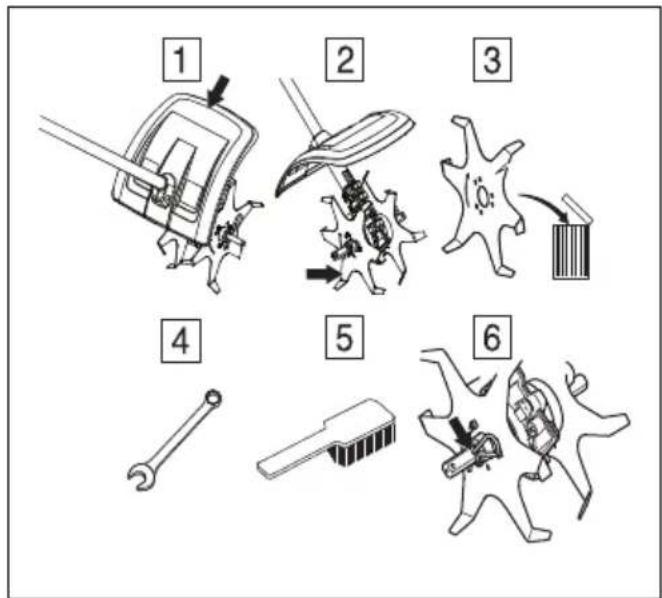

Pour entretenir quotidiennement le produit

1 2 3 4 5 6

1. Assurez-vous que la protection est intacte et qu'elle ne présente pas de fissures. Remplacez la protection si elle a subi des coups ou si elle présente des fissures.
2. Vérifiez que la chaîne cesse de bouger dès que la gâchette d'accélération/de puissance est relâchée.
3. Vérifier que le protège-main n'est pas abîmé. Remplacez les lames si nécessaire.
4. Assurez-vous que toutes les vis et tous les écrous sont bien serrés.
5. Nettoyer l'extérieur du produit.
6. Vérifiez que les goupilles fendues et les goupilles d'assemblage sont en parfait état et correctement sécurisées.

Transport et rangement

En cas de transport de l'accessoire sur un autre véhicule, utilisez toujours des dispositifs d'arrimage approuvés et assurez-vous que l'accessoire est bien maintenu.

Avant de remiser l'accessoire pour une période prolongée, veillez à ce qu'il soit bien nettoyé et que toutes les mesures d'entretien aient été effectuées.

Caractéristiques techniques

Caractéristiques techniques pour produits fonctionnant à l'essence

	CA230
Poids
Poids avec 2 x lames, kg 2,9
Poids avec 4 x lames (accessoire), kg 3,7
Dimensions, mm
2 x lames 140
4 x lames (accessoire) 235
Émissions sonores ^55
Niveau de puissance sonore, mesuré dB(A) 105
Niveau de puissance acoustique, garanti LWA dB(A) 109
Niveaux sonores ^56
Pression sonore équivalente au niveau des oreilles de l'opérateur, mesurée selon la norme EN ISO 22868 , dB(A) :
Équipée d'un accessoire homologué (d'origine) 92,4
Vibrations ^57
Niveaux de vibrations équivalents ( a_hv,eq ), mesurés au niveau des poignées selon la norme , en m/s ^2
Équipée d'un accessoire homologué (d'origine), gauche/droite 4,2/6,1

Caractéristiques techniques pour produits alimentés par batterie

325iLK + accessoire cultivateur CA230
Poids
Poids avec 2 x lames, kg 2,3+2,9
Poids avec 4 x lames (accessoire), kg 2,3+3,7
Émissions sonores 58
Niveau de puissance sonore, mesuré dB(A) 89
Niveau de puissance acoustique, garanti LWA dB(A) 90
Niveaux sonores 59
Niveau de pression sonore au niveau des oreilles de l'utilisateur, mesurée selon la norme ISO 22868 , dB(A) :
Équipée d'un accessoire homologué (d'origine) 78
Vibrations 60
Niveau de vibration au niveau des poignées mesuré selon la norme EN 62841-1 en m/s2
Équipée d'un accessoire homologué (d'origine), gauche/droite 1,3/2,2

Accessoires

Accessoires

Accessoires homologués	Type d'accessoire Protection, réf. d'article
Dent de cultivateur	4 x lames

Déclaration de conformité UE

Nous, Husqvarna AB, SE-561 82 Huskvarna, Suède, tél : [phone], déclarons sous notre entière responsabilité que le produit :

Description Accessoire pour motoculteur
Marque Husqvarna
Type/Modèle CA230
Identification Les numéros de série à partir de 2022 et ultérieurs

est entièrement conforme à la réglementation et aux directives de l'UE suivantes :

Directive/Réglementation	Description
2006/42/EC « relative	aux machines »
2000/14/EC « relative	aux émissions sonores dans l'environnement »
2011/65/UE	« relative à la limitation de l'utilisation de certaines substances dangereuses au sein d'équipements électriques et électroniques »

et que les normes et/ou les spécifications techniques suivantes sont appliquées : ISO 11449:1994, EN IEC 63000:2018

0404, RISE SMP Svenska Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden a procédé à des tests de type CE conformément à l'article 12, paragraphe 3b, annexe IX de la directive machines (2006/42/CE).

Numéro de certificat : SEC/14/2415

Huskvarna, 2022-03-29

Stefan Holmberg, Directeur R&D, gestion de la technologie, Husqvarna AB

Responsable de la documentation technique

Introduction....102

Sécurité.... 103

Fonctionnement.... 26

Entretien.... 26

Transport, entreposage et mise au rebut....27

Caractéristiques techniques.... 27

Accessoires.... 29

Description du produit

Nous avons une politique de développement continu et nous réservons donc le droit de modifier la conception et l'apparence des produits sans préavis.

Remarque : Ce manuel traite des unités motrices à essence et des unités électriques alimentées par batterie.

Utilisation prévue

AVERTISSEMENT : Cet outil peut être utilisé seulement avec le produit pour lequel il est prévu. Consultez le chapitre sur les accessoires dans le manuel d'utilisation du produit.

L'outil est conçu uniquement pour la culture.

Aperçu de l'outil

1. Protège-lame
2. Arbre
3. Lames
4. Goupille fendue
5. Carter
6. Manuel de l'opérateur
7. Raccord de l'arbre (compris avec le produit)

Symboles sur l'équipement et sur l'unité motrice

Si l'outil est utilisé de manière insouciante ou non appropriée, cela pourrait causer des blessures graves voire mortelles pour l'utilisateur ou pour d'autres personnes.

Lire attentivement le manuel d'utilisation et veiller à bien comprendre les directives avant d'utiliser l'accessoire.

Utiliser un dispositif de protection homologué pour les oreilles. Utiliser un dispositif de protection homologué pour les yeux. Utiliser un masque respiratoire lorsqu'il y a un risque de poussière.

Pièces tournantes. Garder les mains et les pieds à l'écart. La flèche indique le sens de rotation.

Toujours porter des gants de protection homologués.

Porter des bottes antidérapantes robustes.

Faire attention aux objets projetés et aux ricochets.

L'utilisateur doit s'assurer qu'aucune personne ou aucun animal ne s'approche à moins de 15 mètres. Lorsque plusieurs utilisateurs travaillent sur le même lieu de travail, il faut garder une distance de sécurité d'au moins 15 mètres. L'outil peut projeter violemment des objets qui peuvent rebondir. Cela peut provoquer des lésions oculaires graves si l'équipement de sécurité recommandé n'est pas utilisé.

Tenir les personnes et les animaux à une distance minimale de 15 m (50 pi) pendant l'utilisation de l'appareil.

Tenez toute partie du corps à l'écart des surfaces chaudes.

Remarque : Les autres symboles et autocollants apposés sur l'outil se rapportent aux exigences en matière de certification pour certains marchés.

Attention!

Les émissions du moteur de cet outil contiennent des produits chimiques qui, d'après l'État de Californie, peuvent causer le cancer, des malformations congénitales ou autre danger pour la reproduction.

Définitions relatives à la sécurité

Les avertissements, recommandations et remarques soulignent des points du manuel d'utilisation qui revêtent une importance particulière.

AVERTISSEMENT : Indique la présence d'un risque de blessure ou de décès de l'utilisateur ou de personnes à

proximité si les instructions du manuel ne sont pas suivies.

MISE EN GARDE : Indique la présence d'un risque de dommages au produit ou à l'outil, à d'autres appareils ou à la zone adjacente si les instructions du manuel ne sont pas suivies.

Remarque : Utilisé pour donner des renseignements plus détaillés qui sont nécessaires dans une situation donnée.

Lire toutes les instructions

Lors de l'utilisation d'appareils de jardinage électriques, toujours respecter les règles de sécurité de base afin de réduire les risques d'incendie, d'électrocution et de blessure, dont les règles suivantes :

Consignes générales de sécurité

instructions de sécurité qui suivent avant d'utiliser l'outil.

• Lire attentivement le manuel de l'opérateur et s'assurer de bien comprendre les instructions avant d'utiliser l'outil.
• Ces instructions complètent les instructions fournies avec le produit. Pour d'autres procédures, se reporter aux instructions d'utilisation du produit.
• La conception de l'outil ne peut en aucun cas être modifiée sans l'autorisation du fabricant. Ne pas utiliser un outil qui semble avoir été modifié par d'autres, et toujours utiliser des accessoires d'origine. Les modifications et/ou les accessoires non autorisés peuvent entraîner des blessures graves ou la mort de l'opérateur ou d'autres personnes.

Consignes de sécurité pour l'utilisation

messages d'avertissement qui suivent avant d'utiliser l'appareil.

• Des couteaux en mauvais état augmentent le risque d'accident.
• Parfois, l'herbe et les pierres peuvent être happées par les dents. Toujours arrêter le moteur pour effectuer le nettoyage.
• Faites preuve de prudence à l'égard des projections d'objets. Ne jamais se pencher au-dessus du dispositif de protection de l'équipement de coupe. Des pierres, des débris, etc. peuvent être projetés dans vos yeux, causant la cécité ou des blessures graves.
• L'engrenage peut être très chaud en cours d'utilisation et rester chaud pendant un certain temps après l'utilisation. Vous pourriez être brûlé si vous le touchez.
• N'utilisez pas ce produit s'il est impossible d'appeler de l'aide en cas d'accident.
• Utilisez uniquement ce produit pour les travaux auxquels il est destiné.
• N'utilisez jamais le produit en cas de fatigue, d'absorption d'alcool ou de prise de médicaments susceptibles de nuire à la vision, au bon jugement ou à la maîtrise du corps.
• N'utilisez jamais le produit dans des conditions climatiques extrêmes, par exemple, dans des climats extrêmement froids, très chauds ou très humides.
• N'utilisez jamais un produit défectueux. Effectuer les vérifications de sécurité, de maintenance et d'entretien conformément aux instructions fournies dans ce manuel. Certaines réparations et tâches d'entretien doivent être effectuées par des spécialistes formés et qualifiés. Voir les instructions à la section Entretien.
• Ne laissez jamais un enfant utiliser le produit.
• Ne laissez jamais des gens utiliser le produit sans d'abord s'assurer qu'ils ont lu et compris le contenu du manuel de l'opérateur.
• Inspectez la zone de travail. Retirez tous les objets mobiles tels que les pierres, le verre cassé, les clous, les fils de fer, les cordes, etc. qui pourraient être projetés ou s'enrouler autour de la fraise ou de son dispositif de protection.
• Tenez à l'écart toute personne non autorisée. Les enfants, les animaux, les observateurs et les assistants doivent rester en dehors de la zone de sécurité, soit à une distance d'au moins 15 m, pendant que vous travaillez. Arrêtez le produit immédiatement si une personne s'approche.
• Il est recommandé de consulter un expert en cas de doute. Communiquer avec votre concessionnaire ou votre atelier d'entretien.
• Évitez toutes les utilisations qui vous semblent difficiles.
• Observez la zone environnante et assurez-vous qu'il n'y a aucune personne ou aucun animal qui risque d'entrer en contact avec le produit ou d'en gêner le contrôle.
• Ne pas utiliser ce produit par mauvais temps, par exemple, en cas de brouillard épais, de forte pluie, de vent violent, de grand froid, etc. Travailler par mauvais temps est éprouvant et ajoute des risques, par exemple, un sol glissant.
• Assurez-vous qu'il est possible de vous déplacer et de vous tenir debout en toute sécurité. Repérez les éventuels obstacles (racines, roches, branches,

fossés, etc.) en cas de déplacement imprévu. Faites très attention quand vous travaillez sur une pente.

• Restez attentif aux appels ou cris d'avertissement lorsque vous portez des protecteurs d'oreilles. Enlevez toujours les protecteurs d'oreilles dès que le moteur s'arrête.
• Arrêtez le moteur avant de vous déplacer.
• Ne jamais déposer le produit quand le moteur tourne à moins de l'avoir sous les yeux.
• L'outil de coupe doit fonctionner dans le sens opposé à l'opérateur. Ne travaillez jamais en dirigeant l'outil vers l'opérateur, car cela pourrait causer des blessures très graves.
• Toujours tenir l'appareil des deux mains. Tenir le produit sur le côté droit du corps.

- Lorsque le moteur est en marche, gardez les mains et les pieds à l'écart de la fraise.

• Toujours garder les dents près du sol.
• Toujours relâcher la commande d'accélérateur ou gâchette de puissance après chaque opération de travail. De longues périodes à plein régime ou pleine vitesse sans placer le moteur sous charge (c'est-à-dire sans la résistance que l'équipement de coupe exerce sur le moteur lors de l'utilisation du produit) peuvent causer de graves dommages au moteur.
• Faites particulièrement attention lorsque vous tirez la machine vers vous pendant le travail.
• z la batterie. Assurez-vous que le produit n'a pas subi de dommages. Réparez tout dommage.

- Tenir les mains éloignées des lames.

Autres renseignements relatifs à la sécurité

• Éviter les environnements dangereux – ne pas utiliser d'appareils dans des endroits humides ou mouillés.
• Ne pas utiliser sous la pluie.
• Tenir à l'écart des enfants : tous les visiteurs doivent être tenus à bonne distance de la zone de travail.
• S'habiller convenablement – ne jamais porter de vêtements amples ou de bijoux. Ils peuvent se coincer dans les pièces mobiles. Il est recommandé de porter des gants en caoutchouc et des chaussures robustes pour travailler à l'extérieur. Le cas échéant, portez un couvre-chef pour couvrir les cheveux longs.
• Porter des lunettes de sécurité – toujours porter un masque à poussière en cas d'utilisation de l'appareil en milieu poussiéreux.
• Utiliser le bon appareil – ne pas utiliser un appareil pour une autre tâche que celle à laquelle il est destiné.
• Prévenir les démarrages accidentels – ne pas laisser le doigt sur la gâchette d'un appareil branché lors de son transport. S'assurer que l'interrupteur est en position d'arrêt lors du branchement.
• Ne pas forcer l'appareil – il offre de meilleurs résultats et le travail est effectué de façon plus sécuritaire s'il tourne au régime pour lequel il a été conçu.
• Ne pas se pencher trop en avant – garder l'équilibre et un bon appui au sol en tout temps.
• Rester vigilant – être conscient de ce que l'on fait. Faire preuve de bon sens. Ne pas faire fonctionner l'appareil lorsqu'on est fatigué.
• Ranger les appareils inutilisés à l'intérieur – lorsqu'ils ne sont pas utilisés, les appareils doivent être rangés à l'intérieur, dans un endroit sec et en hauteur ou verrouillé, hors de portée des enfants.
• Entretenir l'appareil avec soin – garder l'arête de coupe bien affûtée et propre pour obtenir des performances optimales et réduire les risques de blessures. Respecter les instructions concernant la lubrification et le changement des accessoires. Garder les poignées sèches, propres et exemptes d'huile et de graisse.
• Vérifier les pièces endommagées – avant toute utilisation de l'appareil, il convient de vérifier soigneusement qu'une protection ou toute autre pièce endommagée fonctionne correctement et remplit sa fonction prévue. Vérifier l'alignement des pièces mobiles, le grippage des pièces mobiles, la

rupture de pièces, le montage et tout autre état susceptible de nuire à son fonctionnement. Une protection ou toute autre pièce endommagée doit être réparée ou remplacée adéquatement par un centre d'entretien autorisé, sauf indication contraire dans ce manuel.

Équipement de protection personnelle

messages d'avertissement qui suivent avant d'utiliser l'appareil.

• Toujours utiliser un équipement de protection personnelle homologué lors de l'utilisation de l'appareil. Cet équipement de protection personnelle n'élimine pas complètement les risques de blessures, mais il peut en réduire la gravité en cas d'accident. Laisser le concessionnaire vous aider à sélectionner l'équipement adéquat.
• Porter des protecteurs d'oreille homologués qui assurent une réduction adéquate du bruit. L'exposition prolongée au bruit peut causer des lésions auditives permanentes.

- Utiliser un dispositif de protection homologué pour les yeux. Porter également des lunettes de protection homologuées en cas d'utilisation d'une visière. Les lunettes de protection homologuées doivent être conformes à la norme ANSI Z87.1 aux États-Unis ou à la norme EN 166 dans les pays de l'Union européenne.

- Utiliser des gants au besoin, par exemple lors de la fixation, de l'examen ou du nettoyage de l'équipement de coupe.

- Utiliser des bottes de protection antidérapantes à embout en acier et semelles antidérapantes.

• Utiliser des vêtements faits de tissus résistants. Toujours utiliser des pantalons longs et lourds et des manches longues. Ne pas porter des vêtements amples qui peuvent se prendre dans les broussailles et les branches. Ne pas porter des bijoux, des pantalons courts, des sandales et ne pas marcher pieds nus. Garder les cheveux au-dessus des épaules.
• Garder une trousse de premiers soins à portée de main.

Dispositifs de sécurité sur l'outil

AVERTISSEMENT : Lisez les messages d'avertissement qui suivent avant d'utiliser l'outil.

Cette section décrit l'équipement de sécurité de l'outil, son usage et la façon d'en effectuer les inspections et l'entretien afin de s'assurer qu'il fonctionne correctement. Voir les instructions à la section Aperçu de l'outil à la page 20 pour savoir où se trouvent ces pièces sur votre outil.

La durée de vie de l'outil peut être réduite et le risque d'accident peut augmenter si l'entretien de l'outil n'est pas effectué correctement et si l'entretien ou les réparations ne sont pas effectués de façon professionnelle. Pour obtenir de plus amples informations, veuillez communiquer avec votre concessionnaire le plus proche.

AVERTISSEMENT : N'utilisez jamais un outil dont les composants de sécurité sont défectueux. L'équipement de sécurité de l'outil doit être inspecté et entretenu selon les directives de la présente section. Si une inspection de l'outil détecte une panne, communiquez avec un atelier spécialisé pour réparation.

Les travaux de réparation nécessitent une formation spéciale. Ceci concerne particulièrement l'équipement de sécurité du produit. Si les contrôles suivants ne donnent pas un résultat positif, on doit communiquer avec un atelier spécialisé. L'achat de l'un de nos produits offre à l'acheteur la garantie d'un service et de réparations qualifiés. Si le détaillant qui vous a vendu le produit n'est pas un centre de service agréé, demandez-lui l'adresse de l'atelier spécialisé le plus proche.

Vérification du dispositif de protection de l'équipement de coupe

Les dents sont conçues et usinées pour résister aux charges résultant de la coupe.

Voici les deux règles de base :

1. Utiliser les accessoires de coupe avec les protections recommandées uniquement.

1. Vérifier l'équipement de coupe pour détecter des dommages ou des fissures. Un équipement de coupe endommagé doit toujours être remplacé.

Pour vérifier le dispositif de protection de l'outil de coupe

Ce dispositif de protection a pour but d'empêcher que des objets ne soient projetés en direction de l'utilisateur. Il protège également l'utilisateur contre un contact accidentel avec l'équipement de coupe.

1. Assurez-vous que le dispositif de protection n'est ni endommagé ni fissuré.

1. Remplacer la protection si elle a reçu un coup ou si elle est fissurée.

Consignes de sécurité pour la maintenance

AVERTISSEMENT : Lisez les messages d'avertissement qui suivent avant d'effectuer l'entretien.

AVERTISSEMENT : Arrêtez toujours le moteur avant de travailler sur toute partie de l'outil. Il peut continuer à se déplacer même après que vous ayez relâché la commande d'accélérateur ou la gâchette de puissance. Si le produit fonctionne à l'essence, débranchez les câbles haute tension de la bougie. Si le produit fonctionne à batterie, retirer la batterie. S'assurer que l'outil s'est complètement arrêté avant de commencer à travailler dessus.

• Vous devez utiliser seulement à la lumière du jour ou dans un autre éclairage bien adéquat.
• Vérifiez l'ensemble du produit avant de commencer. Remplacez les pièces endommagées. Vérifiez que toutes les protections et tous les couvercles sont complets et solidement fixés. Vérifiez tous les écrous et toutes les vis.
• Si le produit fonctionne à l'essence, assurez-vous qu'il n'y a aucune fuite de carburant.
• Vérifiez que les lames ne sont pas endommagées et ne présentent aucun signe de fissure ou d'autres dommages. Remplacez les lames au besoin.

- Assurez-vous que le protège-lame est installé et qu'il n'est pas endommagé.

- Vérifiez que les dents et le dispositif de protection des dents sont bien fixés. Assurez-vous que le sens de rotation des fraises correspond à celui de l'engrenage. Les flèches doivent pointer dans la même direction.

• Vérifiez que les lames ne tournent pas lorsque la commande d'accélérateur ou la gâchette de puissance est relâchée.
• Assurez-vous que la poignée et que les fonctions de sécurité sont en bon état de fonctionnement. N'utilisez jamais un produit sur lequel il manque des pièces ou qui a été modifié par rapport aux spécifications.
• Utilisez uniquement ce produit pour les travaux auxquels il est destiné.
• Assurez-vous que l'équipement de coupe s'est immobilisé avant de commencer les travaux de nettoyage, de réparation ou d'inspection. Si le produit fonctionne à l'essence, débranchez les câbles haute tension de la bougie. Si le produit fonctionne à batterie, retirez la batterie.
• Portez des gants de protection robustes lors de la réparation du cultivateur.
• N'utilisez que des pièces de rechange d'origine pour les réparations.
• Entrepossez le produit hors de portée des enfants.

Démarrage du produit quand le moteur est froid

Si le produit fonctionne à l'essence, suivez ces instructions pour démarrer le produit quand le moteur est froid.

1. Faites tourner le produit de base pour le réchauffer, puis arrêtez-le.
2. Montez l'accessoire selon les instructions de montage.

Entretien

Vous trouverez ci-dessous quelques instructions d'entretien général. Pour obtenir des renseignements supplémentaires, communiquez avec votre atelier d'entretien.

Pour remplacer les lames

AVERTISSEMENT : Arrêtez toujours le moteur avant de travailler sur toute partie de l'outil. Il peut continuer à se déplacer même après que vous ayez relâché la commande d'accélérateur ou la gâchette de puissance. Si le produit fonctionne à l'essence, débranchez les câbles haute tension de la bougie. Si le produit fonctionne à batterie, retirez la batterie. S'assurer que l'outil s'est

complètement arrêté avant de commencer à travailler dessus.

1. Retirer la goupille fendue.

1. Retirez l'ensemble de fraise de l'arbre de sortie du carter.

1. Montez l'ensemble de coupe sur l'arbre de sortie du carter de la boîte d'engrenages. Assurez-vous que le sens de rotation des fraises correspond à celui de l'engrenage. Les flèches doivent pointer dans la même direction.

Entretien quotidien du produit

1. Assurez-vous que le dispositif de protection n'est ni endommagé ni fissuré. Remplacez la protection si elle a reçu un coup ou si elle est fissurée.
2. Vérifiez que les lames ne tournent pas lorsque la commande d'accélérateur ou la gâchette de puissance est relâchée.
3. Vérifiez que les lames ne sont pas endommagées et ne présentent aucun signe de fissure ou d'autres dommages. Remplacez les lames au besoin.
4. Vérifier le serrage des écrous et des vis.
5. Nettoyez l'extérieur du produit.
6. Vérifiez que les goupilles fendues et les goupilles d'assemblage sont intactes et qu'elles sont fixées de façon adéquate.

Transport et entreposage

Si vous transportez l'outil dans un autre véhicule, utilisez toujours des dispositifs de fixation homologués et assurez-vous que l'outil est bien fixé.

Avant d'effectuer l'entreposage à long terme, assurez-vous de nettoyer l'outil et d'en effectuer l'entretien complet.

Données techniques des produits à essence

	CA230
Poids
Poids avec 2 fraises, lb/kg 6,2/2,9
Poids avec 4 fraises (accessoire), lb/kg 8,2/3,7
Dimensions
2 fraises, pouce/mm 5,5/140
4 fraises (accessoire), pouce/mm 9,2/235
Niveaux sonores9
Niveau de pression sonore équivalent à l'oreille de l'utilisateur mesuré selon la norme ISO 22868, dB (A) :
Équipé avec accessoires approuvés (origine) 92,4
Vibrations10
Niveaux de vibrations équivalents ( a_hv,eq ) au niveau des poignées, mesurés selon la norme ISO 22867, en m/s2
Équipé avec accessoires approuvés (origine), gauche/droite 4,2/6,1

Données techniques des produits à batterie

325iLK + Kit cultivateur CA230
Poids
Poids avec 2 fraises, lb/kg 5,1/2,3, +6,2/2,9
Poids avec 4 fraises (accessoire), lb/kg 5,1/2,3, +8,2/3,7
Niveaux sonores 11
Niveau de pression sonore à l'oreille de l'utilisateur mesuré selon la norme EN ISO 22868 , dB (A) :
Doté des accessoires homologués (d'origine), dB(A) 93
Vibrations 12
Niveau de vibration à la poignée mesuré selon la norme EN 62841-1, m/s2
Équipé avec accessoires approuvés (origine), gauche/droite 1,3/2,2

Accessoires

Accessoires

Accessoires homologués Type d'accessoires Protection, no d'art.
Fraise du cultivateur	4 lames

Introduction.... 30

Sécurité.... 31

Utilisation.... 36

Maintenance.... 36

Instructions d'origine

Instructions d'origine
