GEBRUIKSAANWIJZING CA230 HUSQVARNA

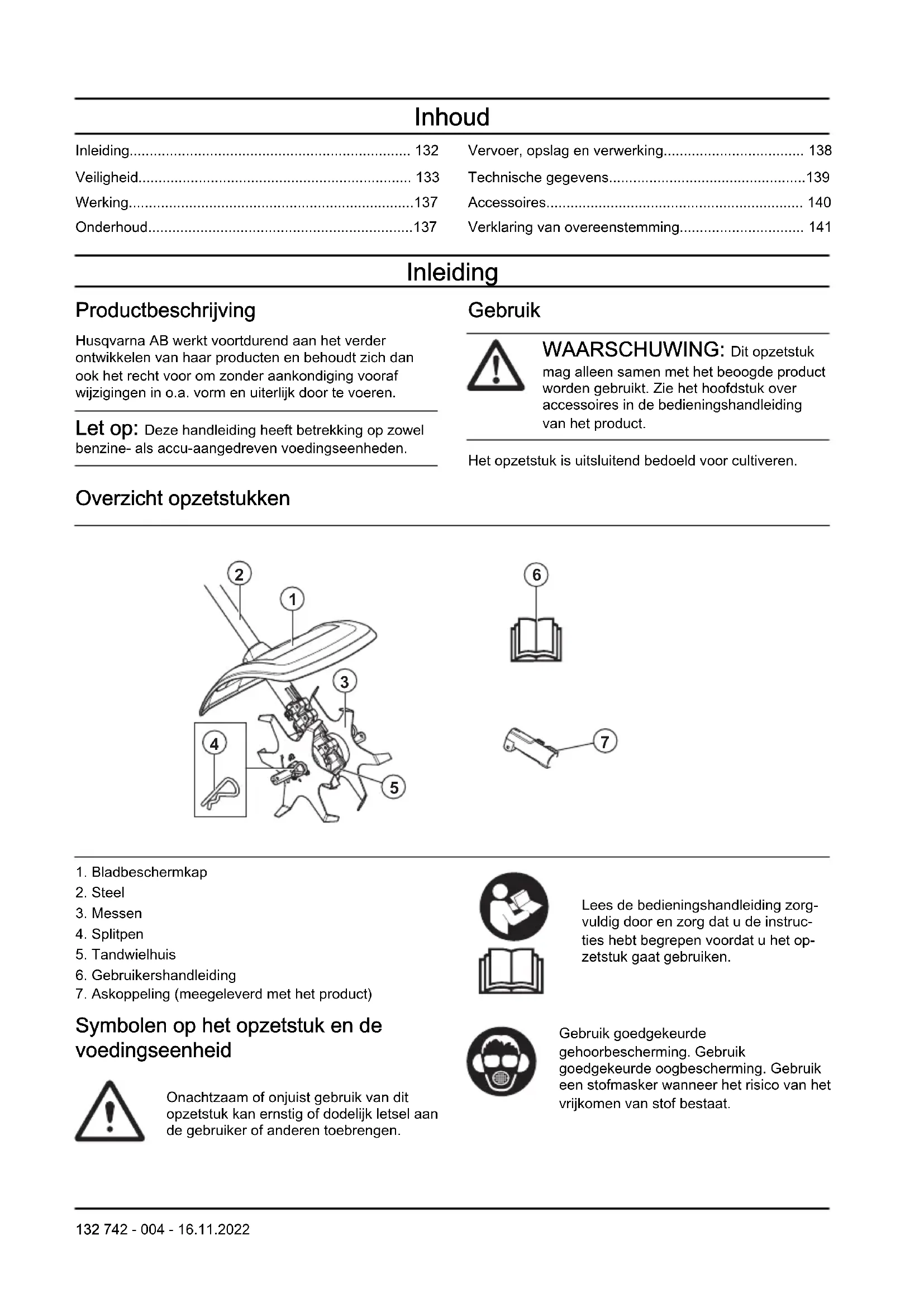

• Inleiding p. 132
• Veiligheid p. 133
• Werking p. 137
• Onderhoud p. 137
• Vervoer, opslag en verwerking p. 138
• Technische gegevens p. 139
• Accessoires p. 140
• Verklaring van overeenstemming Inleiding Productbeschrijving Husqvarna AB werkt voortdurend aan het verder ontwikkelen van haar producten en behoudt zich dan ook het recht voor om zonder aankondiging vooraf wijzigingen in o.a. vorm en uiterlijk door te voeren. Let op: Deze handleiding heeft betrekking op zowel benzine- als accu-aangedreven voedingseenheden. Gebruik WAARSCHUWING: Dit opzetstuk mag alleen samen met het beoogde product worden gebruikt. Zie het hoofdstuk over accessoires in de bedieningshandleiding van het product. Het opzetstuk is uitsluitend bedoeld voor cultiveren. Overzicht opzetstukken p. 141

6. Gebruikershandleiding

7. Askoppeling (meegeleverd met het product)

Symbolen op het opzetstuk en de voedingseenheid Onachtzaam of onjuist gebruik van dit opzetstuk kan ernstig of dodelijk letsel aan de gebruiker of anderen toebrengen. Lees de bedieningshandleiding zorg- vuldig door en zorg dat u de instruc- ties hebt begrepen voordat u het op- zetstuk gaat gebruiken. Gebruik goedgekeurde gehoorbescherming. Gebruik goedgekeurde oogbescherming. Gebruik een stofmasker wanneer het risico van het vrijkomen van stof bestaat. 132 742 - 004 - 16.11.2022Dit opzetstuk voldoet aan de geldende EG-richtlijnen. Dit product voldoet aan geldende VK- regelgeving. Draaiende delen. Houd de handen en voeten uit de buurt. De pijl geeft de rotatierichting aan. Gebruik altijd goedgekeurde veiligheidshandschoenen. Gebruik stevige antisliplaarzen. Waarschuwing voor weggeslingerde en afgeketste voorwerpen. De gebruiker dient ervoor te zorgen dat geen mensen of dieren dichter- bij komen dan 15 meter. Indien meer- dere gebruikers werken in hetzelfde werkgebied, is de onderlinge veilig- heidsafstand min. 15 meter. Het op- zetstuk kan voorwerpen met geweld wegslingeren, die terug kunnen kaat- sen. Dit kan leiden tot ernstig ooglet- sel, als de aanbevolen veiligheidsuit- rusting niet wordt gebruikt. Houd personen en dieren op een mi- nimale afstand van 15 m (50 ft) tij- dens het gebruik van dit product. Houd alle lichaamsdelen uit de buurt van de hete oppervlakken. Geluidsemissies naar het omgevingslabel volgens de richtlijnen en voorschriften van de EU en het VK en de wetgeving van Nieuw-Zuid-Wales "Protection of the Environment Operations (Noise Control) Regulation 2017". Het gegarandeerde geluidsvermogensniveau van het product staat vermeld in Technische gegevens op pagina 139 en op het label. Let op: Overige op het opzetstuk aangegeven symbolen/plaatjes verwijzen naar specifieke eisen aan certificering voor bepaalde markten. Veiligheid Veiligheidsdefinities Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om te wijzen op belangrijke delen van de gebruikershandleiding. WAARSCHUWING: Wordt gebruikt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wanneer de instructies in de handleiding niet worden gevolgd. OPGELET: Wordt gebruikt indien er een risico bestaat op schade aan het product en/of het hulpstuk, andere materialen of aan de omgeving wanneer de instructies in de handleiding niet worden gevolgd. Let op: Geven verdere informatie die nodig is in een bepaalde situatie. Lees alle instructies WAARSCHUWING: Bij het gebruik van elektrisch tuingereedschap dienen de basisveiligheidsinstructies altijd te worden opgevolgd om het risico op brand, elektrische schokken en persoonlijk letsel te beperken:

742 - 004 - 16.11.2022 133Algemene veiligheidsinstructies

WAARSCHUWING: Lees de volgende veiligheidsinstructies voordat u het opzetstuk gebruikt.

• Lees de gebruikershandleiding zorgvuldig door en zorg dat u de instructies hebt begrepen voordat u het opzetstuk gebruikt.

• Deze instructies vormen een aanvulling op de instructies die bij het product zijn geleverd. Raadpleeg de bedieningsinstructies van het product voor andere procedures.

• De oorspronkelijke vormgeving van het opzetstuk mag in geen enkel geval gewijzigd worden zonder toestemming van de fabrikant. Gebruik nooit een opzetstuk dat gewijzigd lijkt te zijn door anderen, en gebruik altijd originele accessoires. Niet goedgekeurde wijzigingen en/of niet-originele onderdelen kunnen tot ernstig persoonlijk letsel of de dood van zowel gebruiker als omstanders leiden. Veiligheidsinstructies voor bediening WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Defecte snijbladen kunnen het risico op ongevallen vergroten.

• Soms kunnen gras en stenen in de tanden vast komen te zitten. Schakel altijd de motor uit als u de machine gaat reinigen.

• Kijk uit voor wegschietende objecten. Leun nooit over de beschermkap van de snijuitrusting. Stenen, afval, enzovoort kunnen omhoog schieten in uw ogen en blindheid of ernstig letsel veroorzaken.

• Het tandwiel kan tijdens gebruik heet worden en enige tijd heet blijven. Bij contact bestaat risico van brandwonden.

• Gebruik het product nooit zonder de mogelijkheid hulp in te roepen in geval van nood.

• Gebruik het product alleen voor het beoogde doel.

• Gebruik het product nooit als u moe bent, alcohol heeft gedronken of medicijnen hebt ingenomen die uw gezichtsvermogen, beoordelingsvermogen of coördinatievermogen negatief beïnvloeden.

• Gebruik het product nooit bij extreme klimaatomstandigheden zoals strenge kou of een zeer warm en/of vochtig klimaat.

• Gebruik nooit een machine die defect is. Voer de in deze handleiding beschreven veiligheidscontroles en de onderhouds- en service-instructies uit. Bepaalde onderhouds- en servicemaatregelen moeten door opgeleide en gekwalificeerde specialisten worden uitgevoerd. Zie de instructies in het hoofdstuk Onderhoud.

• Laat nooit kinderen het product gebruiken.

• Laat nooit iemand anders het product gebruiken zonder dat u zeker weet dat hij of zij de gebruikershandleiding heeft gelezen en begrepen.

• Controleer het werkgebied. Verwijder alle losse voorwerpen, zoals stenen, stukjes glas, spijkers, staaldraad, touw en dergelijke, die weggeslingerd kunnen worden of vast kunnen komen zitten in de trimmer of beschermkap.

• Houd onbevoegden op afstand. Kinderen, dieren, toeschouwers en helpers moeten zich buiten de veiligheidszone van 15 m bevinden terwijl u werkt. Schakel het product onmiddellijk uit indien iemand dichterbij komt.

• Wanneer u in een situatie belandt waarin u niet goed weet hoe u verder te werk moet gaan, moet u een expert raadplegen. Wend u tot uw dealer of uw servicewerkplaats.

• Gebruik de machine nooit voor taken waarvoor u niet voldoende gekwalificeerd bent.

• Controleer de omgeving en vergewis u ervan dat er geen risico bestaat dat mensen of dieren in contact komen met het product of uw controle over het product belemmeren.

• Gebruik het product nooit bij ongunstige weersomstandigheden, bijv. bij mist, regen, bij harde wind, hevige koude, etc. Het gebruik bij ongunstige weersomstandigheden is vermoeiend en kan tot gevaarlijke situaties leiden, bijvoorbeeld gladde oppervlakken.

• Zorg ervoor dat u veilig kunt gaan en staan. Controleer of er eventuele hindernissen zijn als u onverwacht snel moet kunnen wegkomen (wortels, stenen, takken, kuilen, greppels enz.). Wees extra voorzichtig wanneer u op hellend terrein werkt.

• Let als u gehoorbescherming draagt op waarschuwingssignalen of geschreeuw. Doe uw gehoorbescherming altijd af zodra de motor is gestopt.

• Bij verplaatsen moet de motor uitgezet worden.

• Leg het product nooit neer terwijl de motor draait, tenzij u er goed zicht op hebt.

• Tijdens het werken moet het snijgereedschap van de gebruiker weg gericht zijn. Tijdens het werken mag het gereedschap nooit naar de gebruiker toe gericht zijn, omdat dit ernstig letsel kan veroorzaken.

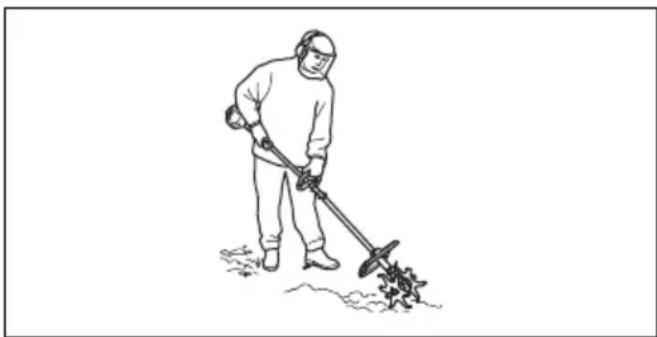

742 - 004 - 16.11.2022• Houd het product altijd met twee handen vast. Houd

het apparaat rechts van uw lichaam.

• Zorg dat uw handen en voeten niet vlak bij de trimmer komen wanneer de motor draait.

• Houd de tanden altijd dicht bij de grond.

• Ontgrendel altijd de gashendel/voedingsschakelaar na elke werkhandeling. Als de motor langdurig op volle toeren draait zonder dat hij belast wordt (d.w.z. zonder de weerstand die de snijuitrusting uitoefent op de motor wanneer u het product gebruikt) kan dit tot ernstige beschadiging van de motor leiden.

• Let vooral op wanneer u de cultivator tijdens de werkzaamheden naar u toe trekt.

• Stop het product als er zware trillingen optreden. Als u een product hebt dat op benzine werkt, koppelt u de HS-kabel los van de bougie. Als u een product hebt dat op een accu werkt, verwijdert u de accu. Controleer of het product niet beschadigd is. Repareer eventuele beschadigingen.

• Houd uw handen uit de buurt van de bladen. Persoonlijke beschermingsuitrusting WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Draag tijdens het gebruik van het product altijd goedgekeurde persoonlijke beschermingsuitrusting. Persoonlijke beschermingsuitrusting kunnen niet alle risico’s uitsluiten maar kunnen de ernst van eventueel letsel helpen beperken. Vraag uw dealer u te helpen bij het kiezen van de juiste beschermingsmiddelen.

• Gebruik goedgekeurde gehoorbescherming met voldoende dempvermogen. Langdurige blootstelling aan lawaai kan leiden tot permanente gehoorbeschadiging.

• Gebruik goedgekeurde oogbescherming. Als u een vizier gebruikt, moet u ook een goedgekeurde veiligheidsbril gebruiken. Een goedgekeurde veiligheidsbril moet voldoen aan de norm ANSI Z87.1 voor de VS of EN 166 voor de EU-landen.

• Draag zo nodig handschoenen, bijvoorbeeld bij het monteren, inspecteren of reinigen van de snijuitrusting.

• Gebruik beschermende laarzen met stalen neuzen en antislipzolen.

• Gebruik kleding van stevige stof. Gebruik altijd een zware lange broek en lange mouwen. Gebruik geen loszittende kleding die gemakkelijk kan blijven haken aan takjes en struikgewas. Draag geen sieraden, korte broek of sandalen of loop niet op blote voeten. Bind voor de veiligheid lang haar samen tot boven schouderhoogte.

742 - 004 - 16.11.2022

135• Houd een EHBO-doos binnen handbereik. Veiligheidsvoorzieningen op het opzetstuk WAARSCHUWING: Lees de volgende waarschuwingen voordat u het opzetstuk gebruikt. In dit hoofdstuk worden de veiligheidsfuncties van het opzetstuk beschreven, welke functie ze hebben en hoe controles en onderhoud moeten worden uitgevoerd om hun goede werking te waarborgen. Zie de instructies onder het kopje Overzicht opzetstukken op pagina 132 om te zien waar deze onderdelen zich bevinden op uw opzetstuk. De levensduur van het opzetstuk kan worden verkort en het risico op ongevallen kan toenemen wanneer het onderhoud van het opzetstuk niet op de juiste manier plaatsvindt, en wanneer service en/of reparaties niet vakkundig worden uitgevoerd. Indien u meer informatie nodig hebt, verzoeken wij u contact op te nemen met de dichtstbijzijnde onderhoudsdealer. WAARSCHUWING: Gebruik een opzetstuk nooit wanneer de veiligheidsvoorzieningen defect zijn. De veiligheidsuitrusting van het opzetstuk moet geïnspecteerd en onderhouden worden zoals beschreven in dit hoofdstuk. Als uw opzetstuk een van deze controles niet doorstaat, moet u contact opnemen met uw servicewerkplaats om uw unit te laten repareren. WAARSCHUWING: Om service en reparaties aan het product uit te voeren, moet u een speciale opleiding hebben. Dit geldt met name voor de veiligheidsuitrusting van het product. Als uw product een van de volgende controles niet goed doorstaat, moet u ermee naar uw servicewerkplaats gaan. Als u één van onze producten koopt, garandeert dit dat de reparaties en service door een vakman kunnen worden uitgevoerd. Als u uw product hebt gekocht bij één van onze dealers die geen servicewerkplaats heeft, vraag dan waar de dichtstbijzijnde erkende werkplaats is. De snijuitrusting controleren De tanden zijn zo ontworpen en vervaardigd dat ze bestand zijn tegen de belasting van het cultiveren. De twee basisregels:

1. Gebruik een snijuitrusting alleen samen met de door

ons aanbevolen beschermkappen!

2. Controleer de snijuitrusting op beschadigingen en

barsten. Een beschadigde snijuitrusting moet altijd vervangen worden. Beschermkap van de snijuitrusting controleren Deze beschermkap voorkomt dat losse voorwerpen in de richting van de gebruiker worden geslingerd. De beschermkap voorkomt tevens dat de gebruiker in aanraking komt met de snijuitrusting.

1. Controleer of de beschermkap onbeschadigd en niet

2. Vervang de beschermkap als deze gebarsten is of

slagen te verduren gehad heeft. Veiligheidsinstructies voor onderhoud WAARSCHUWING: Lees de volgende waarschuwingen voordat u onderhoud uitvoert. WAARSCHUWING: Stop altijd het product voordat u werkzaamheden uitvoert aan het opzetstuk. Hij kan blijven draaien, zelfs nadat de gashendel/ 136 742 - 004 - 16.11.2022voedingsschakelaar is losgelaten. Als u een product hebt dat op benzine werkt, koppelt u de HS-kabels los van de bougie. Als u een product hebt dat op een accu werkt, verwijdert u de accu. Zorg ervoor dat het opzetstuk volledig tot stilstand is gekomen voordat u er werkzaamheden aan uitvoert.

• Gebruik de cultivator alleen bij daglicht of andere goed verlichte omstandigheden.

• Controleer het gehele product voordat u begint. Vervang beschadigde onderdelen. Controleer of alle beschermkappen en afdekkingen compleet zijn en goed vastzitten. Controleer alle moeren en schroeven.

• Als u een product hebt dat op benzine werkt, controleer dan of er geen brandstoflekkage is.

• Controleer of de bladen onbeschadigd zijn en geen barsten of andere beschadigingen vertonen. Vervang de bladen indien nodig.

• Zorg ervoor dat de beschermkap is aangebracht en niet is beschadigd.

• Controleer of de tanden en de tandenafscherming goed vastzitten. Controleer of de draairichting overeenkomt met die van de messen en op de tandwieloverbrenging. De pijlen moeten in dezelfde richting wijzen.

• Controleer of de bladen niet bewegen als de gashendel/voedingsschakelaar wordt losgelaten.

• Controleer of de hendel en de veiligheidsfuncties in orde zijn. Gebruik nooit een product dat onderdelen mist of gewijzigd is ten opzichte van de specificatie.

• Gebruik het product alleen voor het beoogde doel.

• Zorg dat de snijuitrusting is gestopt voordat u deze gaat reinigen, repareren of inspecteren. Als u een product hebt dat op benzine werkt, koppelt u de HS- kabels los van de bougie. Als u een product hebt dat op een accu werkt, verwijdert u de accu.

• Draag stevige handschoenen bij het repareren van de cultivator.

• Gebruik bij reparatie alleen originele reserveonderdelen.

• Bewaar het product buiten het bereik van kinderen. Werking Het product starten met een koude motor Als u een product hebt dat op benzine werkt, volg dan deze instructies om het product te starten met een koude motor.

1. Laat het basisproduct warmlopen en schakel het

2. Monteer het accessoire overeenkomstig de

montage-instructies. Onderhoud Inleiding Hieronder worden algemene onderhoudsvoorschriften opgesomd. Neem contact op met uw dealer indien u meer informatie behoeft. Messen vervangen WAARSCHUWING: Stop altijd het product voordat u werkzaamheden uitvoert aan het opzetstuk. Hij kan

742 - 004 - 16.11.2022 137blijven draaien, zelfs nadat de gashendel/

voedingsschakelaar is losgelaten. Als u een product hebt dat op benzine werkt, koppelt u de HS-kabels los van de bougie. Als u een product hebt dat op een accu werkt, verwijdert u de accu. Zorg ervoor dat het opzetstuk volledig tot stilstand is gekomen voordat u er werkzaamheden aan uitvoert.

1. Maak de splitpen los.

2. Verwijder het snijgereedschap van de uitgaande as

van de tandwieloverbrenging.

3. Monteer het snijgereedschap op de uitgaande as

van de tandwieloverbrenging. Controleer of de draairichting overeenkomt met die van de messen en op de tandwieloverbrenging. De pijlen moeten in dezelfde richting wijzen. Voer dagelijks onderhoud uit aan het product

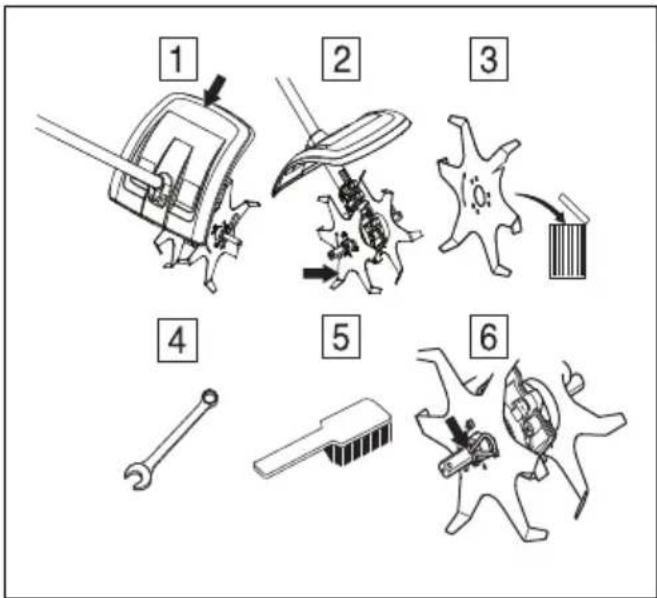

1. Controleer of de beschermkap niet beschadigd is en

geen barsten vertoont. Vervang de beschermkap als ze gebarsten is of slagen te verduren gehad heeft.

2. Controleer of de bladen niet bewegen als de

gashendel/voedingsschakelaar wordt losgelaten.

3. Controleer of de bladen onbeschadigd zijn en

geen barsten of andere beschadigingen vertonen. Vervang de bladen indien nodig.

4. Controleer of de bouten en moeren vastgedraaid

5. Maak de buitenkant van het product schoon.

6. Controleer of de pennen en splitpennen

onbeschadigd zijn en goed zijn vastgezet. Vervoer, opslag en verwerking Transport en opbergen Als u het opzetstuk op een ander voertuig vervoert, moet u altijd goedgekeurde bevestigingen gebruiken en ervoor zorgen dat het hulpstuk stevig vastzit. Zorg ervoor dat het opzetstuk goed is schoongemaakt en dat een volledige servicebeurt is uitgevoerd voor een langdurige opslag. 138 742 - 004 - 16.11.2022Technische gegevens Technische gegevens voor producten die op benzine werken CA230 Gewicht Gewicht met 2x messen, kg 2.9 Gewicht met 4x messen (accessoire), kg 3,7 Afmetingen, mm 2x messen 140 4x messen (accessoire) 235 Geluidsemissies

Geluidsvermogenniveau, gemeten dB(A) 105 Geluidsvermogenniveau, gegarandeerd L

Equivalent geluidsdrukniveau bij het oor van de gebruiker, gemeten volgens EN ISO 22868 , dB(A): Uitgerust met goedgekeurde accessoire (origineel) 92,4 Trillingen

Uitgerust met goedgekeurde accessoire (origineel), links/rechts 4,2/6,1 Technische gegevens voor producten die op een accu werken 325iLK + opzetstuk cultivator CA230 Gewicht Gewicht met 2x messen, kg 2,3+2,9 Gewicht met 4x messen (accessoire), kg 2,3+3,7

Geluidsemissie naar de omgeving gemeten als geluidsvermogen (L

) volgens EG-richtlijn 2000/14/EG. Het gerapporteerde geluidsvermogenniveau voor de machine is gemeten met de originele snijuitrusting die het hoogste niveau geeft. Het verschil tussen gegarandeerd en gemeten geluidsvermogen is dat het gegaran- deerde geluidsvermogen ook spreiding in het meetresultaat omvat en de verschillen tussen de verschillende machines van hetzelfde model conform Richtlijn 2000/14/EG.

De gerapporteerde gegevens voor een vergelijkbaar geluidsdrukniveau voor de machine vertonen een typi- sche statistische spreiding (standaardafwijking) van 1 dB(A).

De gerapporteerde gegevens voor een vergelijkbaar trillingsniveau vertonen een typische statistische sprei- ding (standaardafwijking) van 1 m/s

Geluidsvermogenniveau, gemeten dB(A) 89 Geluidsvermogenniveau, gegarandeerd L

Geluidsdrukniveau bij het oor van de gebruiker, gemeten volgens EN ISO 22868, dB (A): Uitgerust met goedgekeurde accessoire (origineel) 78 Trillingen

Geluidsemissie naar de omgeving gemeten als geluidsvermogen (L

) volgens EG-richtlijn 2000/14/EG. Het gerapporteerde geluidsvermogenniveau voor de machine is gemeten met de originele snijuitrusting die het hoogste niveau geeft. Het verschil tussen gegarandeerd en gemeten geluidsvermogen is dat het gegaran- deerde geluidsvermogen ook spreiding in het meetresultaat omvat en de verschillen tussen de verschillende machines van hetzelfde model conform Richtlijn 2000/14/EG.

De gerapporteerde gegevens voor het geluidsdrukniveau van de machine vertonen een typische statistische spreiding (standaardafwijking) van 3 dB (A) en zijn gemeten met het originele opzetstuk dat het hoogste niveau geeft.

De gerapporteerde gegevens voor een trillingsniveau vertonen een typische statistische spreiding (standaard- afwijking) van 2 m/s

. Gebruik voor vergelijking van trillingsniveaus, accu's en verbrandingsproducten de trillingscalculator. https://www.husqvarna.com/uk/services-solutions/vibration-calculator/. 140 742 - 004 - 16.11.2022Verklaring van overeenstemming EU-verklaring van overeenstemming Wij, Husqvarna AB, SE-561 82 Huskvarna, Zweden, tel: [phone], verklaren onder onze alleenverantwoordelijkheid dat het product: Beschrijving Opzetstuk cultivator Merk Husqvarna Type / model CA230 Identificatie Serienummers vanaf 2022 en verder voldoen volledig aan de volgende EU-richtlijnen en -regelgeving: Richtlijn / Verorde- ning Beschrijving 2006/42/EG "betreffende machines" 2000/14/EG "betreffende de geluidsemissies in het milieu" 2011/65/EU "inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektro- nische apparatuur" en dat de volgende normen en/of technische specificaties zijn toegepast: ISO 11449:1994, EN IEC 63000:2018 0404, RISE SMP Svenska Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden, heeft een EG- typeonderzoek uitgevoerd volgens de machinerichtlijn (2006/42/EG), artikel 12, punt 3b, bijlage IX. Certificaatnummer: SEC/14/2415 Huskvarna, 2022-03-29 Stefan Holmberg, Directeur R&D, Technologiemanagement, Husqvarna AB Verantwoordelijk voor technische documentatie
