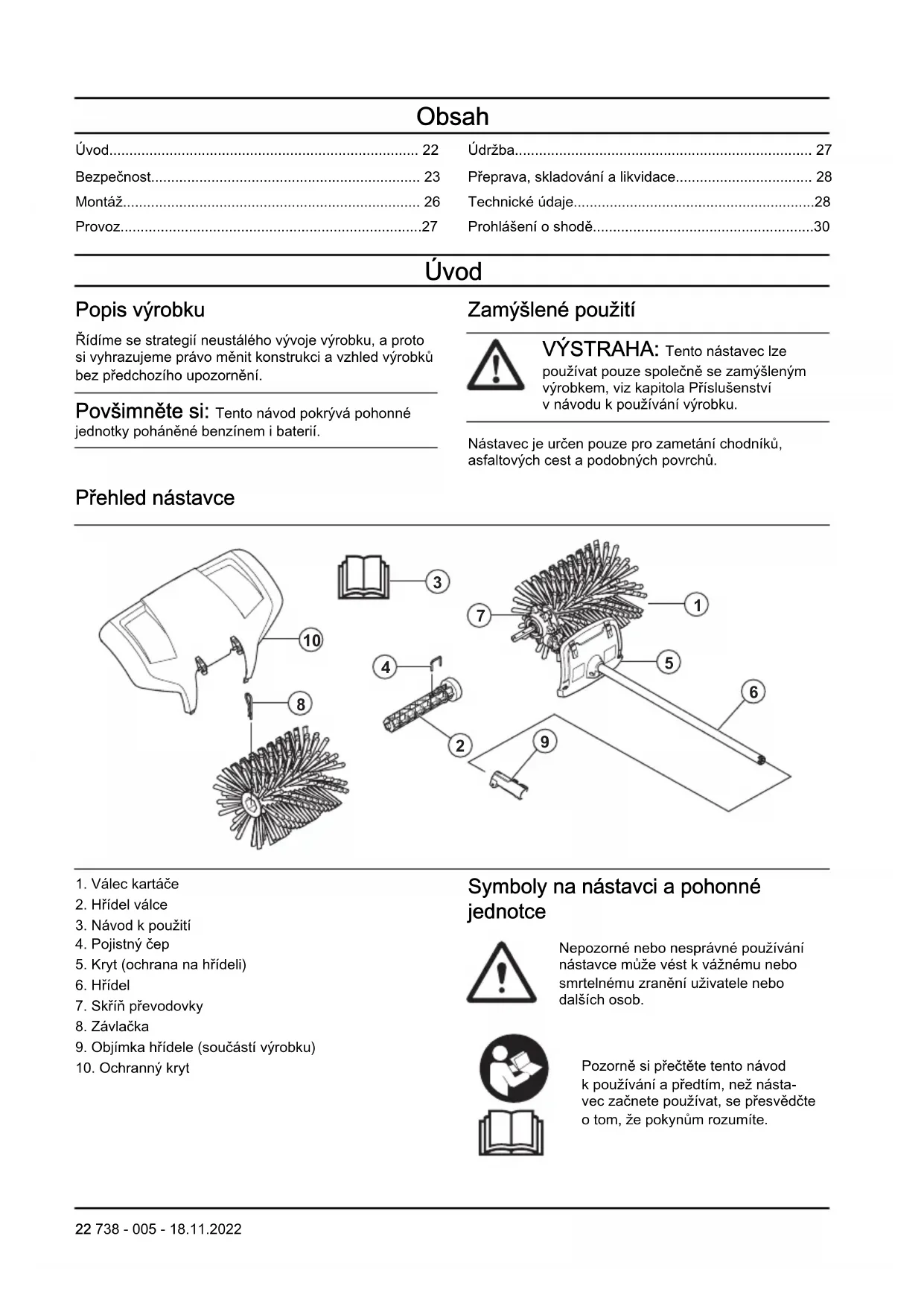

NÁVOD K OBSLUZE BR600 HUSQVARNA

• Úvod p. 22
• Bezpečnost p. 23
• Montáž p. 26
• Provoz p. 27
• Údržba p. 27
• Přeprava, skladování a likvidace p. 28
• Technické údaje p. 28
• Prohlášení oshodě Úvod Popis výrobku Řídíme se strategií neustálého vývoje výrobku, aproto si vyhrazujeme právo měnit konstrukci avzhled výrobků bez předchozího upozornění. Povšimněte si: Tento návod pokrývá pohonné jednotky poháněné benzínem ibaterií. Zamýšlené použití VÝSTRAHA: Tento nástavec lze používat pouze společně se zamýšleným výrobkem, viz kapitola Příslušenství vnávodu kpoužívání výrobku. Nástavec je určen pouze pro zametání chodníků, asfaltových cest apodobných povrchů. Přehled nástavce p. 30

5. Kryt (ochrana na hřídeli)

9. Objímka hřídele (součástí výrobku)

Symboly na nástavci apohonné jednotce Nepozorné nebo nesprávné používání nástavce může vést kvážnému nebo smrtelnému zranění uživatele nebo dalších osob. Pozorně si přečtěte tento návod kpoužívání apředtím, než násta- vec začnete používat, se přesvědčte otom, že pokynům rozumíte. 22 738 - 005 - 18.11.2022Vždy používejte schválenou ochranu sluchu. Vždy používejte schválenou ochranu očí. Pokud hrozí nebezpečí vdechování prachu, používejte dýchací masku. Tento nástavec vyhovuje platným směrnicím ES. Tento výrobek vyhovuje platným předpisům Spojeného království. Rotující části. Udržujte ruce anohy mimo dosah. Šipka označuje směr otáčení. Vždy používejte schválené ochranné rukavice. Používejte pevnou neklouzavou obuv. Dávejte pozor na odražené předměty. Obsluha musí zajistit, aby se vokruhu 15m nevyskytovaly žádné osoby ani zvířata. Pokud na stejné ploše pra- cuje několik pracovníků, musí být do- držována bezpečná vzdálenost roze- stupů minimálně 15metrů. Nástavec může velkou silou odmrštit předmě- ty, které se mohou odrazit zpět. Po- kud nepoužíváte doporučené ochran- né prostředky, může dojít kvážnému poranění očí. Během používání výrobku udržujte minimální vzdálenost 15metrů od osob azvířat. Všechny části těla udržujte mimo dosah horkých povrchů. Štítek semisemi hluku do okolí podle směrnic apředpisů Evropské unie aSpojeného království anařízení oregulaci hluku vaustralském Novém Jižním Walesu „Protection of the Environment Operations (Noise Control) Regulation 2017“. Garantovaná hladina akustického výkonu tohoto výrobku je uvedena včásti Technické údaje na strani

ana štítku. Povšimněte si: Další symboly/štítky na nástavci se týkají zvláštních certifikačních požadavků pro určité obchodní trhy. Bezpečnost Definice týkající se bezpečnosti Varování, upozornění apoznámky slouží jako upozornění na specifické důležité části návodu kpoužívání. VÝSTRAHA: Používá se vpřípadě nebezpečí úrazu nebo usmrcení obsluhy nebo okolních osob, pokud nejsou dodrženy pokyny uvedené vtéto příručce. VAROVÁNÍ: Používá se vpřípadě nebezpečí poškození výrobku nebo nástavce, dalších materiálů či škod na majetku vblízkém okolí, pokud nejsou dodrženy pokyny uvedené vtéto příručce. Povšimněte si: Používá se kposkytnutí dalších informací, které jsou nezbytné vdané situaci.

738 - 005 - 18.11.2022 23Obecné bezpečnostní pokyny

VÝSTRAHA: Před použitím nástavce si přečtěte následující bezpečnostní pokyny.

• Přečtěte si pozorně tento návod kpoužívání anepoužívejte nástavec, pokud mu zcela nerozumíte.

• Tyto pokyny jsou dodatkem k pokynům dodaným společně svýrobkem. Uostatních postupů se řiďte návodem kpoužití výrobku.

• Konstrukce nástavce nesmí být za žádných okolností upravována bez svolení výrobce. Nepoužívejte nástavec, pokud se vám zdá, že jej někdo upravil, avždy používejte originální příslušenství. Nepovolené úpravy a/ nebo příslušenství může vést kvážnému nebo smrtelnému zranění obsluhy nebo jiných osob. Přečtěte si všechny pokyny VÝSTRAHA: Abyste snížili riziko úrazu elektrickým proudem, nebezpečí požáru nebo zranění osob, je při používání elektrického zahradního nářadí třeba vždy dodržovat základní bezpečnostní opatření včetně následujících: Bezpečnostní pokyny pro provoz VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Při montáži, kontrole nebo údržbě zabraňte neúmyslnému spuštění. Používáte-li výrobek poháněný benzínem, odpojte koncovku kabelu zapalovací svíčky od zapalovací svíčky. Pokud máte výrobek poháněný baterií, vyjměte baterii.

• Do hrotů se může zachytit tráva nebo kameny. Před čištěním vždy vypněte motor.

• Dejte pozor na odmrštěné předměty. Vždy používejte ochranu zraku. Nikdy se nenaklánějte nad válec kartáče. Odlétávající kamení, smetí apod. může zasáhnout zrak a způsobit slepotu nebo jiná vážná poranění.

• Převodovka se může během použití zahřát a může zůstat horká i po vypnutí stroje. Při doteku je nebezpečí úrazu popálením.

• Při startování držte výrobek pevně.

• Přestože nemají válce kartáče stejnou sílu jako například žací nože sekačky, měli byste se vyhnout práci smateriály, které mohou vpřípadě odmrštění způsobit zranění osob nebo škody na majetku.

• Nikdy nepracujte svýrobkem, nemáte-li možnost přivolat pomoc vpřípadě nehody.

• Výrobek používejte pouze kúčelu, ke kterému je určen.

• Nikdy nepoužívejte výrobek, jste-li unaveni, jestliže jste požili alkohol nebo jestliže užíváte léky, které by mohly ovlivnit váš zrak, úsudek nebo pohybovou koordinaci.

• Nikdy nepoužívejte výrobek za zvláště nepříznivých povětrnostních podmínek, např. za silného mrazu nebo ve velkém horku anebo vlhku.

• Nikdy nepoužívejte produkt, který není zcela vpořádku. Dodržujte pokyny pro kontroly, údržbu a servis popsané vtéto příručce. Některé úkony údržby aopravy mohou provádět pouze vyškolení akvalifikovaní odborníci. Viz pokyny včásti Údržba.

• Nedovolte dětem používat výrobek.

• Nedovolte pracovat sproduktem nikomu, kdo si předem nepřečetl a neporozuměl obsahu návodu kpoužití.

• Udržujte neoprávněné osoby vbezpečné vzdálenosti. Děti, zvířata, přihlížející apomáhající osoby se během práce nesmí pohybovat vokruhu 15m bezpečnostní zóny. Jestliže se někdo přiblíží, okamžitě vypněte výrobek.

• Dostanete-li se do situace, kdy pocítíte jakoukoliv pochybnost co do práce s vybavením, požádejte o radu odborníka. Spojte se s vaším prodejcem nebo servisem.

• Nepoužívejte vybavení, necítíte-li se dostatečně kvalifikováni.

• Sledujte své okolí apřesvědčte se, že nehrozí žádné nebezpečí, že by mohly nějaké osoby nebo zvířata přijít do styku svýrobkem nebo ovlivnit vaši kontrolu nad výrobkem.

• Používáte-li ochranu sluchu, vždy je nutné dávat pozor na výstražné signály nebo volání. Ochranu sluchu sejměte vždy ihned po zastavení motoru.

• Nepoužívejte výrobek za špatného počasí, jako např. vhusté mlze, prudkém dešti, silném větru, silném mrazu apod. Práce za špatného počasí je namáhavá ačasto ssebou přináší rizika, jakým je např. náledí.

• Ujistěte se, že se můžete volně pohybovat a bezpečně stát.

• Před přemístěním musí být výrobek vypnutý.

• Neodkládejte výrobek, který je vchodu, pokud jej nemáte plně pod dohledem.

• Kpřidržování výrobku vždy používejte obě ruce. Výrobek držte u svého boku.

738 - 005 - 18.11.2022• Vaše ruce ani nohy se nesmí přiblížit ke kartáči,

když je motor vchodu.

• Po vypnutí motoru se nepřibližujte rukama ani nohama ke kartáči, dokud se zcela nezastaví.

• Pokud se objeví silné vibrace, zastavte výrobek. Pokud máte výrobek poháněný benzínem, odpojte vysokonapěťový kabel od zapalovací svíčky. Pokud máte výrobek poháněný baterií, vyjměte baterii. Zkontrolujte, zda není výrobek poškozený. Opravte veškerá poškození. Osobní ochranné prostředky VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Při použití výrobku je nutné vždy používat schválené osobní ochranné prostředky. Osobní ochranné prostředky nemohou zcela eliminovat nebezpečí úrazu, ale vpřípadě nehody pomáhají snížit míru poranění. Požádejte prodejce, aby vám pomohl vybrat správné vybavení.

• Použijte schválenou ochranu sluchu sdostatečným tlumicím účinkem. Dlouhodobé vystavování působení hluku může vést ktrvalému poškození sluchu.

• Vždy používejte schválenou ochranu očí. Použijete- li štít, je nutno použít ischválené ochranné brýle. Schválené ochranné brýle musí být vsouladu snormou ANSI Z87.1 vUSA nebo EN166 vzemích EU.

• Při určitých činnostech používejte rukavice, například při nasazování, prohlídce nebo čištění řezacího zařízení.

• Používejte ochrannou obuv socelovou špičkou aprotiskluzovými podrážkami.

• Noste oblečení vyrobené zpevné tkaniny. Vždy používejte silné, dlouhé kalhoty adlouhé rukávy. Nepoužívejte volné oblečení, které se může zachytit okeře nebo větve. Nepoužívejte šperky, krátké kalhoty nebo sandály anepracujte bosi. Stáhněte si vlasy bezpečně nahoru nad úroveň ramen.

• Mějte při ruce lékárničku. Bezpečnostní zařízení na nástavci VÝSTRAHA: Před použitím nástavce si přečtěte následující varování. V této části jsou popsány bezpečnostní funkce nástavce, jeho účel a způsob provádění kontroly aúdržby kzajištění správného provozu. Umístění těchto součástí na nástavci naleznete vpokynech včásti Přehled nástavce na strani 22

Životnost nástavce se může zkracovat anebezpečí nehod zvyšovat, jestliže se údržba nástavce neprovádí správně nebo se opravy neprovádějí odborně. Pokud potřebujete další informace, obraťte se na nejbližšího servisního prodejce. VÝSTRAHA: Nástavec nikdy nepoužívejte svadnými bezpečnostními součástmi. Kontrolu aúdržbu bezpečnostního vybavení nástavce je nutno provádět podle postupů uvedených vtéto části. Vpřípadě, že by nástavec nevyhověl při jakékoli ztěchto kontrol, je nutno vyhledat autorizované servisní středisko anechat závadu odstranit. VÝSTRAHA: Veškerý servis a opravy produktu vyžadují speciální odborné školení. To se týká především servisu aoprav bezpečnostního vybavení produktu. Vpřípadě, že by produkt nevyhověl při některé zníže popsaných kontrol, je

738 - 005 - 18.11.2022 25nutno vyhledat servisní opravnu. Každému

zákazníkovi, který zakoupí kterýkoli znašich výrobků, zaručujeme dostupnost profesionálních oprav a servisních prací. Pokud prodejce, který vám produkt prodal, neposkytuje servis, požádejte jej o adresu naší nejbližší servisní opravny. Bezpečnostní pokyny pro údržbu VÝSTRAHA: Před zahájením údržby nástavce výrobek vždy vypněte. Buďte opatrní, nástavec se může pohybovat ipo uvolnění plynu/páčky spínače. Ujistěte se, že se nástavec zcela zastavil. Pokud máte výrobek poháněný benzínem, odpojte vysokonapěťové kabely od zapalovací svíčky. Pokud máte výrobek poháněný baterií, vyjměte baterii.

• Než zahájíte práci, zkontrolujte celý výrobek. Poškozené díly vyměňte.

• Zkontrolujte, že jsou všechny kryty na místě asprávně připevněny. Zkontrolujte všechny matice ašrouby.

• Pokud máte výrobek poháněný benzínem, ujistěte se, že nedochází kúniku paliva.

• Zkontrolujte, zda nejsou válce kartáče poškozené a zda nevykazují známky popraskání nebo jiného poškození. Montáž Montáž nástavce

1. Zatlačte jednu hřídel válce(A) na jednu ze dvou

výstupních hnacích hřídelí vycházejících ze skříně převodovky(F). Vpřípadě potřeby otočte hřídel válce tak, aby otvor kolíku lícoval sodpovídajícím otvorem vhnací hřídeli.

2. Upevněte hřídel válce pomocí pojistného čepu (B).

3. Nasaďte jeden válec kartáče (C) na smontovanou

hřídel. Zatlačte válec do krajní polohy.

4. Upevněte válec na hřídeli pomocí pojistné závlačky

(D). Při montáži mírně zatlačte konec směrem dovnitř.

5. Opakujte tyto kroky při montáži hřídele a válce na

6. Namontujte lapač nečistot pomocí zacvakávacích

úchytů (E). 26 738 - 005 - 18.11.2022Povšimněte si: Pokyny pro montáž příslušenství na základní výrobek naleznete vnávodu pro základní výrobek. Provoz Použití nástavce

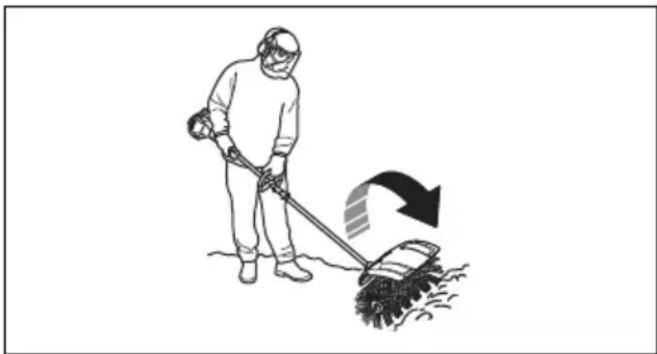

1. Nechte výrobek běžet na plný plyn (nebo téměř plný

plyn) skartáčem položeným na zemi. Povšimněte si: Je zbytečné a navíc unavující zdvihat nebo držet při práci kartáč nad zemí.

2. Při čištění úzkých ploch, jako jsou chodníky,

je možné výrobek použít tak, že materiál bude odhazován přímo před vás. Pokud chcete zametat na širších plochách, měli byste pracovat pod úhlem, aby se pruhy materiálu tvořily na jedné straně. Pruhy zlehkého materiálu lze nahrnout do jedné řádky nebo na jednu hromadu a později je odebrat, zatímco hrubší materiál může být nezbytné nahromadit vněkolika pruzích.

3. Pokud se chcete dostat do rohů, sejměte lapač

nečistot, povolte spojku příslušenství aotočte příslušenstvím opůl otáčky. VÝSTRAHA: Smetí pak bude odhozeno směrem kuživateli. Po změně směru otáčení používejte nízké otáčky amějte na paměti, že můžete snadno zakopnout.

4. Udržujte malý pracovní úhel kpovrchu. Příliš velký

pracovní úhel může způsobit, že zametač bude mít tendenci pohybovat se směrem kvám amůžete ztratit kontrolu nad výrobkem. Údržba Úvod V následujících odstavcích najdete některé pokyny k provádění obecné údržby. Pokud potřebujete další informace, spojte se se servisem. Údržba příslušenství VAROVÁNÍ: Spříslušenstvím se pracuje ve znečištěném prostředí. Pokud máte výrobek poháněný benzínem, je velmi důležité pravidelně provádět údržbu vzduchového filtru. Vzduchový filtr musí být

738 - 005 - 18.11.2022 27napuštěný olejem, aby fungoval správně.

Pokyny kúdržbě naleznete vnávodu kpoužívání pohonné jednotky. VÝSTRAHA: Skříň převodovky se za provozu výrobku zahřívá. Skříně převodovky se nedotýkejte, abyste se nepopálili.

1. Zkontrolujte, že se válce kartáče neotáčejí, když

uvolníte plyn/páčku spínače.

2. Zkontrolujte, zda nejsou válce kartáče poškozené

nebo prasklé. Vpřípadě potřeby válce kartáče vyměňte.

3. Pokud má být kartáč dlouhodobě uskladněn, zavěste

jej. Přeprava, skladování a likvidace Přeprava a přechovávání Pokud přepravujete nástavec na jiném vozidle, vždy používejte schválené upevňovací prostředky aujistěte se, že je nástavec řádně zajištěn. Před odstavením na delší dobu se ujistěte, že je nástavec čistý aje zajištěn kompletním servisem. Technické údaje Technické údaje pro výrobky poháněné benzínem Štětinový kartáč BR600 Šířka válce kartáče, mm 597 Průměr válce kartáče, mm 270 Hmotnost Hmotnost, kg 5,3 Emise hluku

Hladina akustického výkonu, změřená dB (A) 106 Hladina akustického výkonu, zaručená L

Ekvivalentní hladina akustického tlaku vúrovni uší obsluhy, měřená podle normy EN ISO 22868, dB(A):

Emise hluku vživotním prostředí měřené jako akustický výkon (L

) vsouladu se směrnicí 2000/14/ES. Uváděná hladina akustického výkonu pro stroj byla měřena soriginálním sekacím nástavcem, který generuje nejvyšší hladinu. Rozdíl mezi garantovaným aměřeným akustickým výkonem je vtom, že garantovaný akustický výkon rovněž zahrnuje rozptyl výsledků měření arozdíly mezi různými stroji téhož modelu podle Směrnice 2000/14/ES.

Uváděná data pro ekvivalentní hladinu akustického tlaku pro stroj mají typickou statistickou odchylku (stan- dardní odchylku) 1dB (A). 28 738 - 005 - 18.11.2022Štětinový kartáč BR600 Vibrace

Ekvivalentní hladiny vibrací (a hv,eq ) vrukojetích, měřené podle normy ISO22867, m/s

Přední/zadní rukojeť 3,7/6,2 Technické údaje pro výrobky poháněné baterií 325iLK+ nástavec se štětinovým kartáčem BR600 Šířka válce kartáče, mm 597 Průměr válce kartáče, mm 270 Hmotnost Hmotnost, kg 2,3+ 5,3 Emise hluku

Hladina akustického výkonu, změřená dB (A) 90 Hladiny hluku

Hladina akustického tlaku vúrovni uší obsluhy, změřená podle normy ISO22868, dB(A):

Hladiny vibrací vrukojetích, měřené podle normy EN 62841-1, m/s

Vybaven schváleným příslušenstvím (originální), levé/pravé 3,3/3,1

Uváděná data pro ekvivalentní hladinu vibrací mají typickou statistickou odchylku (standardní odchylku) 1m/s

Uváděná data pro hladinu akustického tlaku pro stroj mají typickou statistickou odchylku (standardní odchyl- ku) 3dB(A), která byla měřena soriginálním řezacím nástavcem generujícím nejvyšší hladinu.

Uváděná data pro hladinu akustického tlaku pro stroj mají typickou statistickou odchylku (standardní odchyl- ku) 3dB(A), která byla měřena soriginálním řezacím nástavcem generujícím nejvyšší hladinu.

Uváděná data o úrovni vibrací mají typickou statistickou odchylku (standardní odchylku) 2 m/s

. Pro srovná- ní hladiny vibrací akumulátorových výrobků avýrobků se spalovacím motorem použijte kalkulačku vibrací: https://www.husqvarna.com/cz/sluzby-reseni/kalkulacka-vibraci/.

738 - 005 - 18.11.2022 29Prohlášení oshodě

• Prohlášení oshodě EU Společnost Husqvarna AB, SE-561 82 Huskvarna, Švédsko, tel.: [phone], na svou výhradní odpovědnost prohlašuje, že výrobek: Popis Nástavec se štětinovým kartáčem Značka Husqvarna Typ/Model BR600 Identifikace Výrobní čísla od roku 2022 adále je zcela ve shodě snásledujícími směrnicemi apředpisy EU: Směrnice/nařízení Popis 2006/42/ES „ostrojních zařízeních“ 2000/14/ES „týkající se emisí hluku do okolního prostředí“ 2011/65/EU „oomezení používání některých nebezpečných látek velektrických aelektronických zaříze- ních“ aže byly použity následující normy nebo technické specifikace: EN ISO 12100:2010, EN IEC 63000:2018 Institut RISE SMP Svenska Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden provedl jménem společnosti Husqvarna AB dobrovolnou typovou zkoušku. Číslo certifikátu: SEC/15/2412 Huskvarna, 2022-03-29 Stefan Holmberg, ředitel výzkumu avývoje, management technologií, Husqvarna AB Osoba odpovědná za technickou dokumentaci 30 738 - 005 - 18.11.2022Indhold Indledning p. 31
