KULLANIM KILAVUZU BR600 HUSQVARNA

3. Kullanım kılavuzu

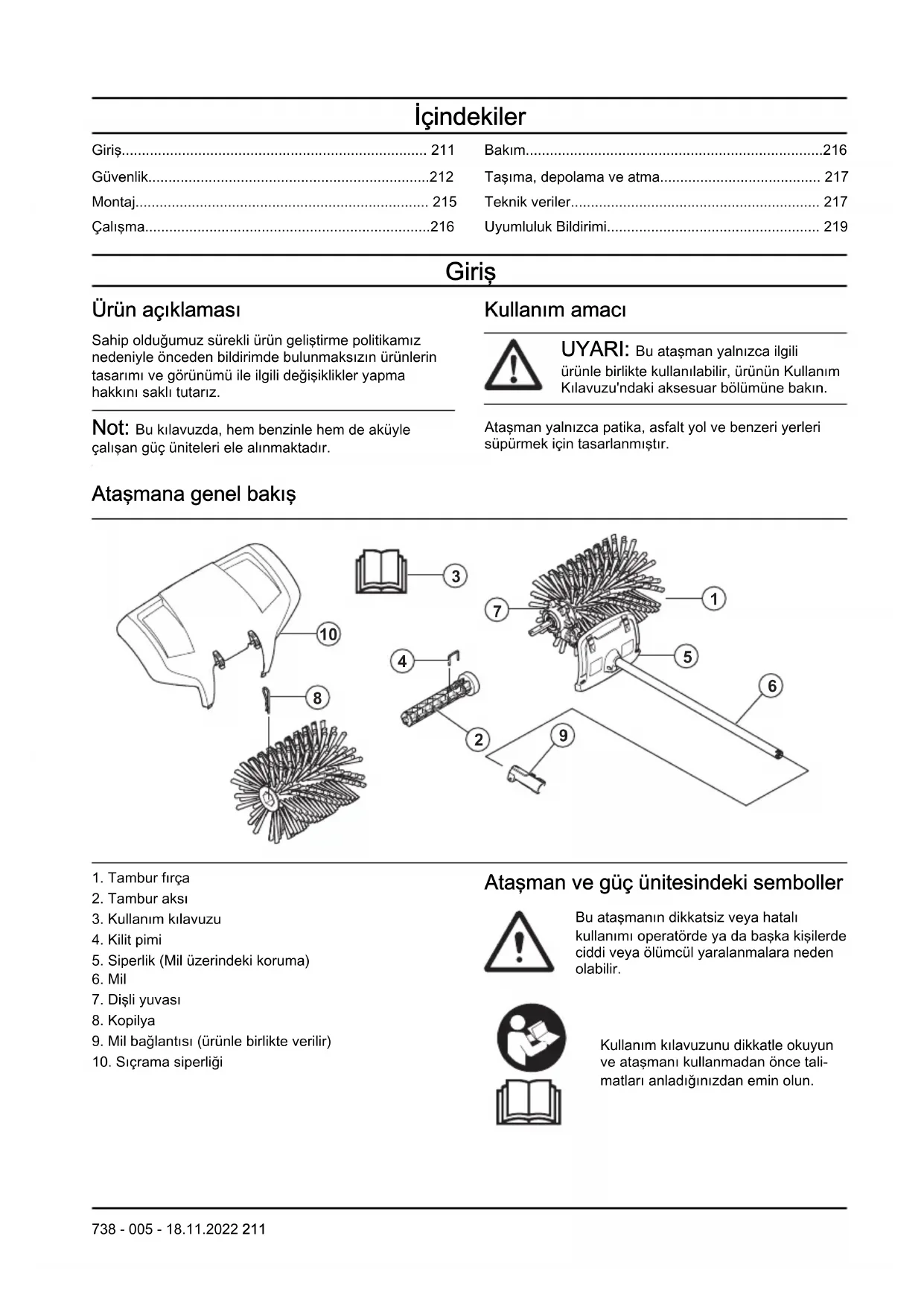

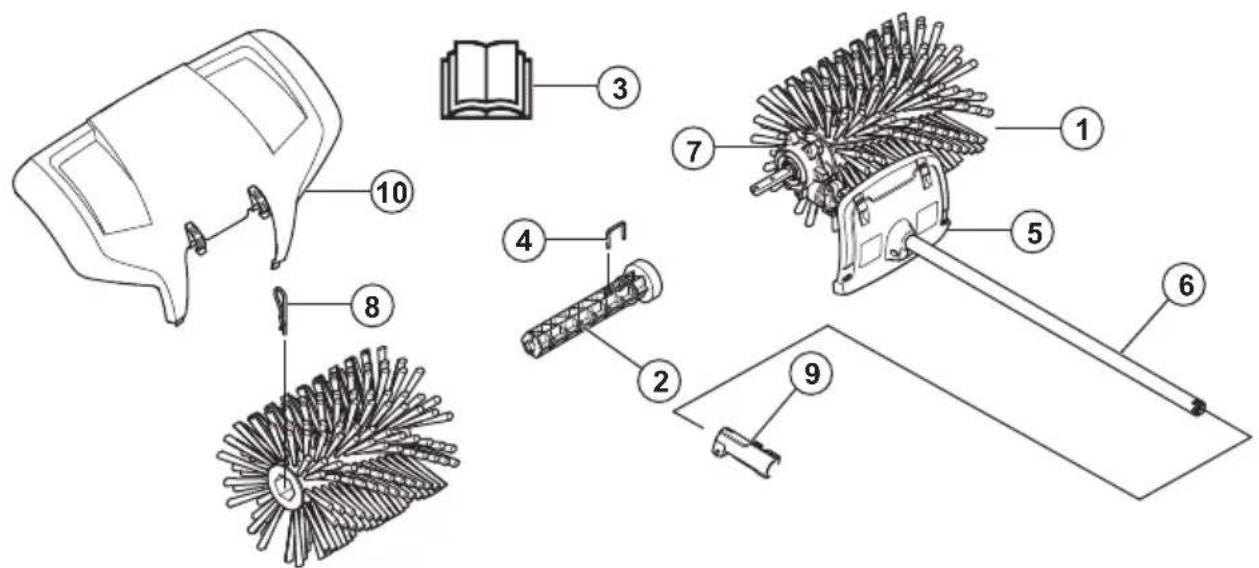

5. Siperlik (Mil üzerindeki koruma)

9. Mil bağlantısı (ürünle birlikte verilir)

10. Sıçrama siperliği

Ataşman ve güç ünitesindeki semboller Bu ataşmanın dikkatsiz veya hatalı kullanımı operatörde ya da başka kişilerde ciddi veya ölümcül yaralanmalara neden olabilir. Kullanım kılavuzunu dikkatle okuyun ve ataşmanı kullanmadan önce tali- matları anladığınızdan emin olun.

738 - 005 - 18.11.2022 211Onaylı kulak koruma ekipmanı kullanın.

Onaylı koruyucu gözlük kullanın. Toz riski varsa solunum maskesi kullanın. Bu ataşman yürürlükteki AT direktiflerine uygundur. Bu ürün yürürlükteki Birleşik Krallık yönetmeliklerine uygundur. Döner parçalar. Ellerinizi ve ayaklarınızı uzak tutun. Ok, dönme yönünü gösterir. Her zaman onaylı koruyucu eldivenler giyin. Sağlam, kaymaz botlar giyin. Fırlayan ve seken nesnelere dikkat edin. Operatör hiçbir insan veya hayvanın 15 m'den fazla yaklaşmadığından emin olmalıdır. Aynı sahada birden fazla operatör çalışıyorsa en az 15 m güvenlik mesafesi uygulanmalıdır. Ataşman, geriye sıçrayabilecek nes- neleri güçlü bir şekilde fırlatabilir. Bu, önerilen güvenlik donanımı kullanıl- mazsa ciddi göz yaralanmalarına ne- den olabilir. Ürünü kullanırken başka kişilerle ve hayvanlarla aranızda en az 15 m/50 ft mesafe bırakın. Vücudunuzun tüm bölümlerini sıcak yüzeylerden uzak tutun. AB ve BK direktifleri ile düzenlemeleri ve Yeni Güney Galler mevzuatı "Çevre Koruma Operasyonları (Gürültü Kontrolü) Yönetmeliği 2017" uyarınca çevreye yayılan gürültü emisyonu etiketi. Ürünün garantili ses gücü düzeyi Teknik veriler sayfada: 217 ve etiketin üstünde belirtilmektedir. Not: Ataşmanın üzerindeki diğer semboller/etiketler, belirli pazarların sertifikalandırma gereklilikleri ile ilgilidir. Güvenlik Güvenlik tanımları Kullanım kılavuzundaki önemli kısımları vurgulamak için uyarılar ve notlar kullanılmıştır. UYARI: Kılavuzdaki talimatlara uyulmadığı takdirde operatör veya çevredeki kişiler için ciddi yaralanma veya ölüm tehlikesi varsa kullanılır. DİKKAT: Kılavuzdaki talimatlara uyulmadığı takdirde ürünün ve/veya ataşmanın, diğer malzemelerin ya da çevrenin zarar görme riski olduğunda kullanılır. Not: Belirli bir durumda bilgi verilmesi gerektiğinde kullanılır. Genel güvenlik talimatları UYARI: Ataşmanı kullanmadan önce aşağıdaki güvenlik talimatlarını okuyun. 212 738 - 005 - 18.11.2022• Lütfen kullanım kılavuzunu dikkatle okuyun ve ataşmanı kullanmadan önce talimatları anladığınızdan emin olun.

• Bu talimatlar ürünle birlikte verilen talimatları tamamlar. Diğer işlemler için lütfen ürün çalıştırma talimatlarına bakın.

• Üreticinin izni alınmadan ataşman tasarımında hiçbir şekilde değişiklik yapılamaz. Başkaları tarafından üzerinde değişiklik yapılmış gibi görünen bir ataşmanı kullanmayın ve her zaman orijinal aksesuarları kullanın. Onaylanmayan değişiklikler ve/veya aksesuarlar operatörler veya diğerleri için ciddi kişisel yaralanmalara veya ölüme yol açabilir. Tüm talimatları okuyun UYARI: Yangın, elektrik şoku ve/veya kişisel yaralanma riskini azaltmak için elektrikli bahçe cihazlarını kullanırken aşağıdakiler dahil olmak üzere temel güvenlik önlemlerine daima uyulmalıdır: Kullanım için güvenlik talimatları UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Montaj, kontrol ve/veya bakım sırasında istenmeyen çalıştırmaları önlediğinizden emin olun. Benzinle çalışan bir ürününüz varsa buji kapağının buji ile bağlantısını kesin. Aküyle çalışan bir ürününüz varsa aküyü çıkarın.

• Çimen ve taşlar bazen çatal dişlerine takılabilir. Temizleme yaparken motoru daima durdurun.

• Savrulan nesnelere dikkat edin. Daima koruyucu gözlük takın. Asla tambur fırçanın üzerine eğilmeyin. Taşlar, çöpler vs. gözlere fırlayabilir ve körlüğe veya ciddi yaralanmalara neden olabilir.

• Kullanım sırasında dişli ısınabilir ve kullanımdan sonra bir süre sıcak kalabilir. Dokunursanız yanabilirsiniz.

• Ürünü başlatırken sıkıca tutun.

• Tambur fırçalar çim biçme makineleriyle aynı güçte olmasa da, örneğin, fırladığında yaralanmaya veya mal zararına neden olabilecek maddelerle çalışmamalısınız.

• Bir kaza durumunda yardım isteyemeyecekseniz ürünü kullanmayın.

• Ürünü yalnızca hedeflenen amaç için kullanın.

• Yorgunsanız, alkol aldıysanız veya görüşünüzü, karar verme yetinizi ya da koordinasyonunuzu etkileyebilecek ilaçlar alıyorsanız ürünü asla kullanmayın.

• Ürün aşırı soğuk, aşırı sıcak ve/veya nemli iklimler gibi ağır hava koşullarında asla kullanmayın.

• Arızalı bir ürünü kesinlikle kullanmayın. Bu kılavuzda belirtilen güvenlik kontrolleri ile bakım ve servis talimatlarına uyun. Bazı bakım ve servis işlerinin sadece yetkili ve kalifiye teknisyenler tarafından yapılması gerekir. Bakım başlığı altındaki talimatlara bakın.

• Çocukların ürünü kullanmasına asla izin vermeyin.

• Kullanım kılavuzunun içindeki bilgileri tam olarak okuyup anladığından emin olmadığınız kişilerin ürünü kullanmasına kesinlikle izin vermeyin.

• Yetkili olmayan kişileri uzakta tutun. Çalışırken çocuklar, hayvanlar, izleyenler ve yardımcı olan kişiler 15 m'lik güvenlik bölgesinin dışında tutulmalıdır. Herhangi biri yaklaşırsa ürünü derhal durdurun.

• Nasıl devam etmeniz gerektiği konusunda emin olmadığınız bir durumla karşılaşırsanız bir uzmana danışmalısınız. Bayiniz veya servis atölyenizle iletişime geçin.

• Yapabileceğinizin ötesinde olduğunu düşündüğünüz hiçbir çalışmayı yapmayın.

• Çevrenize dikkat edin ve insanların veya hayvanların ürünle temas etme ya da ürün üzerindeki kontrolünüzü etkileme riski olmadığından emin olun.

• Kulak koruma aygıtı taktığınızda, uyarı sinyalleri veya bağırma seslerini dinleyiniz. Motor durur durmaz kulak koruma ekipmanınızı hemen çıkarın.

• Yoğun sis, sağanak yağış, şiddetli rüzgar, aşırı soğuk gibi kötü hava koşullarında ürünü kullanmayın. Kötü hava koşullarında çalışmak yorucudur ve beraberinde buzlu zemin gibi ilave riskler getirir.

• Güvenli bir şekilde hareket edebildiğinizden ve ayakta durabildiğinizden emin olunuz.

• Hareket etmeden önce ürünün kapatılması gerekir.

• Görüş alanınızda değilken ürünü motor çalışır halde yere koymayın.

• Ürünü tutmak için her zaman iki elinizi birden kullanın. Ürünü vücudunuzun yan tarafında tutun.

• Motor çalışırken ellerinizi ve ayaklarınızı fırçaya yaklaştırmayın.

• Motor kapatıldığında, fırça tamamen durana kadar ellerinizi ve ayaklarınızı fırçadan uzak tutun.

• Şiddetli titreşim olursa ürünü durdurun. Benzinle çalışan bir ürününüz varsa HT kablosunu bujiden çıkarın. Aküyle çalışan bir ürününüz varsa aküyü çıkarın. Ürünün zarar görmemiş olduğundan emin olun. Hasarları tamir edin.

738 - 005 - 18.11.2022

213Kişisel koruyucu ekipman UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Ürünü kullanırken daima onaylı kişisel koruyucu ekipmanları kullanın. Kişisel koruyucu ekipmanlar yaralanma riskini tamamen engelleyemez ancak bir kaza durumunda yaralanmanın derecesini azaltır. Bayinizin doğru ekipmanı seçmenize yardımcı olmasını sağlayın.

• Yeterli gürültü azaltması sağlayan onaylı kulak koruma ekipmanını kullanın. Uzun süre gürültüye maruz kalınması sürekli işitme bozukluğuna yol açabilir.

• Onaylı koruyucu gözlük kullanın. Vizör kullanıyorsanız onaylı koruma gözlüğü de kullanmanız gerekir. Onaylı koruma gözlükleri ABD'de ANSI Z87.1, AB ülkelerinde EN 166 standardıyla uyumlu olmalıdır.

• Kesme donanımını takma, kontrol etme veya temizleme gibi eldiven gerektiren durumlarda eldiven kullanın.

• Çelik burunlu ve kaymaz tabanlı koruyucu botlar kullanın.

• Sağlam kumaştan yapılmış kıyafetler kullanın. Daima kalın ve uzun pantolonlarla uzun kollu kıyafetler kullanın. Çalılara ve dallara takılabilecek bol kıyafetler kullanmayın. Takı takmayın; şort, sandalet giymeyin veya çıplak ayakla dolaşmayın. Saçınızı güvenli bir şekilde omuz hizasının üzerinde toplayın.

• İlk yardım ekipmanını yakında bulundurun. Ataşman üzerindeki güvenlik araçları UYARI: Ataşmanı kullanmadan önce aşağıdaki uyarı talimatlarını okuyun. Bu bölümde ataşmanın güvenlik özellikleri, amacı ve ataşmanın düzgün çalışması için bakım ve kontrollerin nasıl yürütülmesi gerektiği açıklanmaktadır. Bu parçaların ataşmanınızın neresinde bulunduğunu görmek için Ataşmana genel bakış sayfada: 211 başlığı altındaki talimatları okuyun. Ataşman bakımı doğru şekilde yapılmazsa ve servis ve/veya onarım işlemleri profesyonel olarak gerçekleştirilmezse ataşmanın kullanım ömrü azalabilir ve kaza riski artabilir. Daha fazla bilgiye ihtiyacınız olursa lütfen en yakın servis bayisiyle iletişime geçin. UYARI: Güvenlik bileşenleri kusurlu olan bir ataşmanı asla kullanmayın. Ataşmanın güvenlik ekipmanı bu bölümde açıklandığı gibi kontrol edilmeli ve bakıma alınmalıdır. Ataşmanınız bu kontrollerden herhangi birini geçemezse onarım için servis noktanızla iletişime geçin. UYARI: Ürünün servis ve onarım işlemlerinin tümü özel eğitim gerektirir. Bu durum özellikle ürünün güvenlik donanımı için geçerlidir. Ürününüz aşağıda açıklanan kontrollerin herhangi birinden başarıyla geçemezse servis noktanızla iletişime 214 738 - 005 - 18.11.2022geçmeniz gerekir. Herhangi bir ürünümüzü satın aldığınızda profesyonel tamir ve servis hizmetlerinin mevcut bulunduğunu garanti etmekteyiz. Ürününüzü satan bayi bir servis bayisi değilse size en yakın servis noktasının adresini sorun. Bakım için güvenlik talimatları UYARI: Ataşmanda bakım yapmadan önce daima ürünü durdurun. Dikkatli olun; ataşman, gaz/güç tetiği serbest bırakıldıktan sonra hareket etmeye devam edebilir. Ataşmanın tamamen durdurulduğundan emin olun. Benzinle çalışan bir ürününüz varsa HT kablolarını bujiden çıkarın. Aküyle çalışan bir ürününüz varsa aküyü çıkarın.

• Başlamadan önce ürünü tamamen kontrol edin. Hasarlı parçaları değiştirin.

• Siperliklerin ve kapakların tamamının yerinde olup olmadığını ve doğru şekilde takılıp takılmadığını kontrol edin. Tüm somunları ve vidaları inceleyin.

• Benzinle çalışan bir ürününüz varsa yakıt sızıntısı olmadığından emin olun.

• Tambur fırçanın hasarlı olup olmadığını ve çatlama ya da benzeri bir hasar belirtisi gösterip göstermediğini kontrol edin. Montaj Ataşmanı monte etme

1. Tambur akslarından (A) birini dişli kovanından (F)

çıkan iki hareket milinden birine doğru bastırın. Pim deliğinin hareket milindeki ilgili deliğin üzerine gelmesi için gerekirse tambur aksını döndürün.

2. Silindir milini kilit pimiyle (B) sabitleyin.

3. Fırça silindirlerinden (C) birini monte edilen milin

üzerine yerleştirin. Yerine oturana kadar silindiri bastırın.

4. Mil üzerindeki silindiri bir kamayla (D) sabitleyin.

Monte ederken ucu hafifçe bastırın.

5. Diğer taraftaki aksı ve silindiri monte etmek için bu

adımları tekrarlayın.

6. Sıçrama korumasını çıtçıtlarla (E) monte edin.

Not: Aksesuarları temel ürüne monte etmek için temel ürün kılavuzuna bakın.

1. Fırça yüzeye dayanmış durumdayken ürünü tam

gaz/hızda (veya tam gaza/hıza yakın) çalıştırın. Not: Çalışırken fırçayı kaldırmak veya zeminin yukarısında tutmak, hem yorucu hem de gereksizdir.

2. Patika gibi dar yüzeyleri temizlerken ürün, nesneleri

önünüze atacak şekilde kullanılabilir. Daha geniş yüzeylerde çalışmak istiyorsanız çöplerin bir tarafta birikmesi için açılı şekilde çalışmak isteyebilirsiniz. Hafif maddelerden oluşan çöpler tek sıra veya yığın halinde toplanarak kaldırılabilir. Ağır veya büyük maddelerin birkaç defada toplanması gerekebilir.

3. Köşelere ulaşmak için sıçrama korumasını çıkarın

ve aksesuar kuplajını gevşetip aksesuarı yarım tur döndürün. UYARI: Sonra, çöpler kullanıcıya doğru fırlatılır. Ürünle geri manevra yaparken daha düşük bir hız kullanın ve ürünün kolayca devrilebileceğini unutmayın.

4. Yüzeye yapılan çalışma açısını küçük tutun. Çalışma

açısı çok büyük olursa süpürücü size doğru hareket edebilir ve ürünün kontrolünü kaybedebilirsiniz. Bakım Giriş Aşağıda bazı genel bakım talimatlarını bulabilirsiniz. Daha fazla bilgiye ihtiyaç duyarsanız lütfen servisle irtibata geçin. Aksesuarda bakım yapma DİKKAT: Aksesuar kirli koşullarda çalışır. Benzinle çalışan bir ürününüz varsa hava filtresinin bakımını düzenli olarak yapmak çok önemlidir. Hava filtresinin tatmin edici şekilde çalışması için yağ ile yağlanması gerekir. Bakım talimatları için güç ünitesinin kullanım kılavuzuna bakın. UYARI: Ürün kullanılırken dişli kovanı ısınır. Kendinizi yakmaktan sakınmak için dişli kovana dokunmayın. 216 738 - 005 - 18.11.20221. Gaz/güç tetiği serbest bırakıldığında tambur fırçaların hareket edip etmediğini kontrol edin.

2. Tambur fırçaların hasarlı veya çatlamış olup

olmadığını kontrol edin. Gerekirse tambur fırçaları değiştirin.

3. Fırçayı uzun süre saklayacaksanız asarak saklayın.

Taşıma, depolama ve atma Taşıma ve depolama Ataşmanı başka bir araç üzerinde taşıyorsanız daima onaylı sabitleme cihazlarını kullanın ve ataşmanın güvenli şekilde tutulduğundan emin olun. Uzun süreli depolama öncesinde ataşmanın temizlendiğinden ve tam bir servis işleminin gerçekleştirildiğinden emin olun. Teknik veriler Benzinle çalışan ürünler için teknik veriler Sert kıllı fırça BR600 Tambur fırça genişliği, mm 597 Tambur fırça çapı, mm 270 Ağırlık Ağırlık, kg 5,3 Gürültü yayma

Ses gücü seviyesi, ölçülmüş dB (A) 106 Ses gücü seviyesi, L

EN ISO 22868'e göre ölçülen operatörün kulağında oluşan eşdeğer ses basınç düzeyi, dB (A):

ISO 22867 uyarınca ölçülen tutma yerlerindeki eşdeğer titreşim düzeyleri (a hv,eq ), m/sn

Ön/arka tutma yerleri 3,7/6,2

2000/14/AT sayılı AT direktifi uyarınca ses gücü (L

) olarak çevrede ölçülen gürültü yayma seviyesi. Makine için bildirilen ses seviyesi, en yüksek seviyeyi veren orijinal kesme donanımıyla ölçülmüştür. Garanti edilen ve ölçülen ses düzeyi arasındaki fark, garantili ses gücünün 2000/14/AT Sayılı Direktif doğrultusunda ölçüm sonucundaki dağılımı ve aynı modelden farklı makineler arasındaki değişimleri de içermesidir.

Makinenin eşdeğer ses basıncı düzeyi için bildirilen verilerdeki tipik istatistik dağılım (standart sapma) 1 dB (A) şeklindedir.

Eş değer titreşim seviyesi için bildirilen verilerin tipik istatistik dağılımı (standart sapması) 1 m/sn

738 - 005 - 18.11.2022 217Aküyle çalışan ürünler için teknik veriler

325iLK + Sert kıllı fırça ataşmanı BR600 Tambur fırça genişliği, mm 597 Tambur fırça çapı, mm 270 Ağırlık Ağırlık, kg 2,3+5,3 Gürültü yayma

Ses gücü seviyesi, ölçülmüş dB (A) 90 Ses seviyeleri

ISO 22868'e göre ölçülen operatörün kulağında oluşan ses basıncı seviyesi, dB (A): 80 Titreşimler

EN 62841-1 uyarınca, tutma yerlerinde ölçülen titreşim düzeyleri, m/sn

Makinenin ses gücü seviyesi için bildirilen verilerdeki tipik istatistik dağılım (standart sapma) 3 dB (A) şeklin- dedir ve en yüksek seviyeyi veren orijinal ataşmanla ölçülmüştür.

Makinenin ses basıncı seviyesi için bildirilen verilerdeki tipik istatistik dağılım (standart sapma) 3 dB (A) şeklindedir ve en yüksek seviyeyi veren orijinal ataşmanla ölçülmüştür.

Titreşim düzeyi için bildirilen verilerin tipik istatistik dağılımı (standart sapması) 2 m/sn

şeklindedir. Akü ve ya- kıtla çalışan ürünlerin titreşim seviyelerini karşılaştırmak için titreşim hesaplayıcıyı kullanın. https://www.husq- varna.com/tr/servisler-ve-cozumler/titresim-hesaplayici/. 218 738 - 005 - 18.11.2022Uyumluluk Bildirimi AB Uyumluluk Bildirimi Biz, Husqvarna AB, SE‐561 82 Huskvarna, İsveç, tel: [phone] olarak tek sorumlu vasfıyla ürüne ilişkin aşağıdaki beyanlarda bulunmaktayız: Açıklama Sert fırça ataşmanı Marka Husqvarna Tip/Model BR600 Kimlik 2022 ve sonrası tarihli seri numaraları aşağıdaki AB direktifleri ve yönetmelikleriyle tamamen uyumludur: Direktif/Düzenleme Açıklama 2006/42/AT "makinelerle ilgili" 2000/14/AT "çevredeki gürültü emisyonlarıyla ilgili" 2011/65/AB "elektrikli ve elektronik ekipmanlarda belirli tehlikeli maddelerin kullanımının kısıtlanmasına ilişkin" ve aşağıdaki standartlar ve/veya teknik özellikler uygulanmıştır: EN ISO 12100:2010, EN IEC 63000:2018 RISE SMP Svenska Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden, Husqvarna AB adına gönüllü olarak tip incelemesi gerçekleştirmiştir. Sertifika numarası: SEC/15/2412 Huskvarna, 2022-03-29 Stefan Holmberg, AR-GE Direktörü, Teknoloji Yönetimi, Husqvarna AB Teknik dokümantasyon sorumlusu Türk ithalat şirketi daha fazla bilgi için temas edilecek: Çullas Orman Bahçe ve Tarım Mak. San. Tic. A.Ş. Suadiye Mh. Bağdat Cd. No:455/4 Kadıköy – 34740 İstanbul / Türkiye Telefon: [phone] Faks: [phone] [e-mail]
