BRUKSANVISNING 343FR HUSQVARNA

Les nøye gjennom bruksanvisningen og forstå innholdet før du bruker maskinen.

Max. varvtal på utgående axel, rpm

34 Justering av gasvajer

35 Hackkniv (343FRM)

Viktigt

VIKTIGT!

Montering av skärutrustning

WARNING!

Injustering av selen

Rengöring av luftfilter

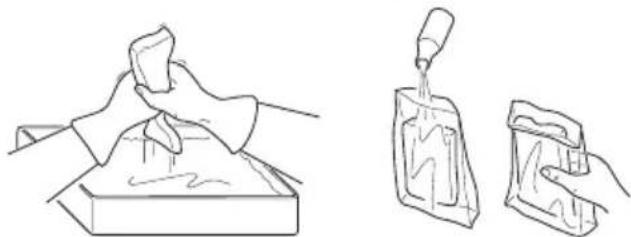

Inoljning av luftfilter

Brug skridsikre og stabile støvler.

Montering af klingebeskyttelse og savklinge .... 55

Montering af trimmerbeskyttelse og trimmerhoved Trimmy SII 56

EF-overensstemmelseserklæring 79

Transport og opbevaring

returnere motoren til tomgang trykkes gasreguleringsspærren og gasreguleringen ind.

- Stands motoren, løsn selen, og placer maskinen på jorden, inden du opsamler det afskårne materiale.

ADVARSEL! Ryddesager, buskryddere og trimmere kan være farlige! Uforsiktig eller feilaktig bruk kan resultere i alvorlige skader eller dødsfall for brukeren eller andre. Det er svært viktig at du leser og forstår innholdet i brukerhåndboken.

Les nøye gjennom bruksanvisningen og forstå innholdet før du bruker maskinen.

Bruk alltid:

• Vernehjelm dersom det kan foreligge fare for fallende gjenstander.
  • Godkjent hørselsvern
  • Godkjent øyevern

Maks. turtall på utgående aksel, o/min

Dette produktet er i overensstemmelse med gjeldende CE-direktiv.

Se opp for gjenstander som slynges ut og rikosjetterer.

Bruker av maskinen skal sørge for at ikke mennesker eller dyr kommer nærmere enn 15 meter mens arbeidet pågår.

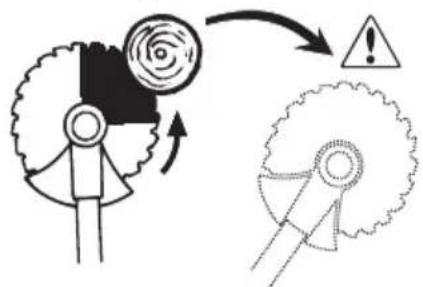

Maskiner utstyrt med sagklinge eller gressklinge kan kastes kraftig til siden hvis klingen kommer i kontakt med en fast gjenstand. Dette kalles klingekast. Klingen kan kappe av en arm eller et ben. Sørg altid for at det er minst 15 meters avstand fra maskinen til mennesker og dyr.

Bruk alltid godkjente vernehansker.

Bruk sklisikre og solide støvler.

Støyutslipp til omgivelsene ifølge EFs direktiv. Maskinens utslipp angis i kapitlet Tekniske data og på klistremerke.

∅vrige symboler/klistremerker angitt på maskinen gjelder spesifikke krav for sertifiseringer på visse markeder.

Kontroll og/eller vedlikehold skal utføres med avslått motor og med stoppbryteren i STOP-stilling.

Bruk alltid godkjente vernehansker.

Godkjent øyevern må brukes.

Innhold Før start må man legge merke til

SYMBOLFORKLARING

Symboler 80

INNHOLD

Innhold 81

Før start må man legge merke til følgende: 81

INNLEDNING

Kjære kunde 82

HVA ER HVA?

Personlig verneutstyr 86

Maskinens sikkerhetsutstyr 87

Skjæreutstyr 90

MONTERING

Montering av styre og gasshåndtak 92

Transportstilling, styre 92

Montering av skjæreutstyr 92

Montering av klingevern/kombivern, gressklinge og kulelagret støttekopp 93

Montering av bladbeskyttelse og sagblad 93

Montering av trimmerbeskyttelse og trimmerhode Trimmy SII 94

Montering av øvrig vern og skjæreutstyr 95

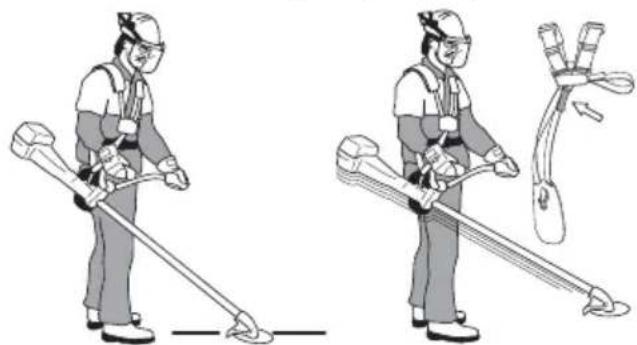

Tilpassing av sele og ryddesag 95

Standardsele 95

Triobalansesele 96

BRENNSTOFFHÄNDTERING

Brennstoffsikkerhet 98

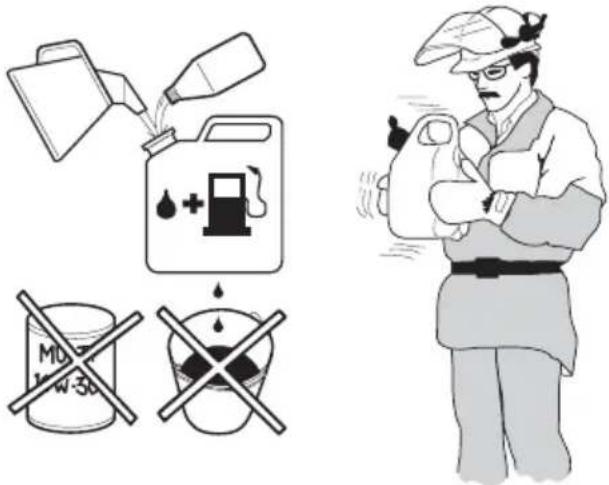

Brennstoff 98

Fylling av brennstoff 99

START OG STOPP

Generelle arbeidsinstruksjoner 102

VEDLIKEHOLD

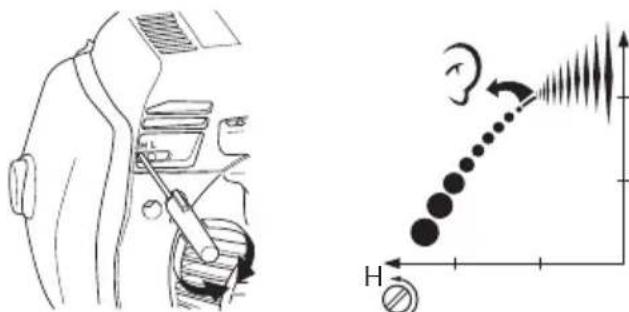

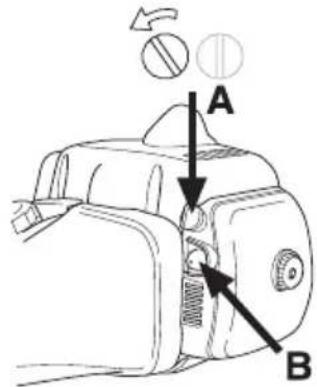

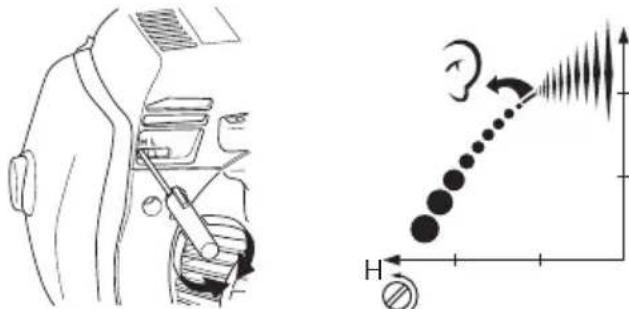

Forgasser 106

Lyddemper 108

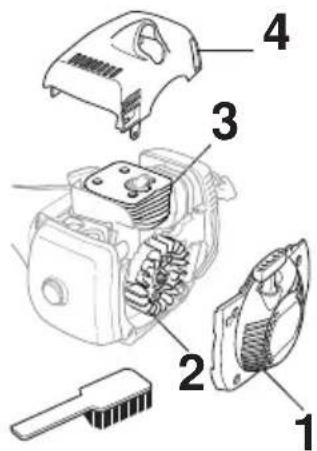

Kjølesystem 108

Luftfilter 109

Vinkelgir 109

Drivaksel 109

Tennplugg 110

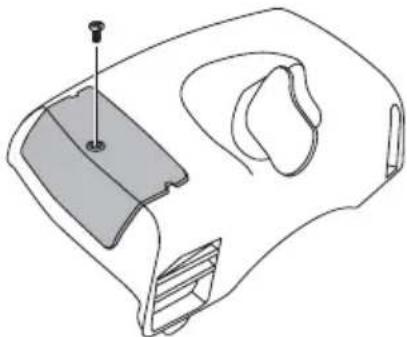

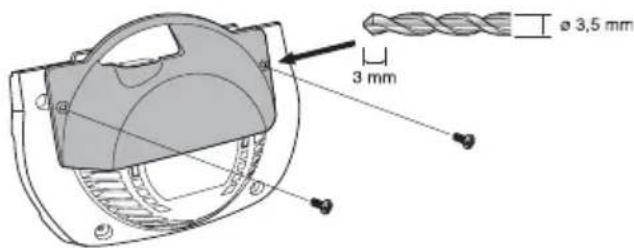

Vinterbruk 110

Vedlikeholdsskjema 111

TEKNISKE DATA

Tekniske data 112

- Les nøye gjennom bruksanvisningen.

ADVARSEL! Langvarig eksponering overfor støy kan gi varige hørselsskader. Bruk derfor alltid godkjent hørselsvern.

ADVARSEL! Maskinens opprinnelige konstruksjon må ikke under noen omstendighet endres uten produsentens tillatelse. Bruk alltid originalt tilleggsutstyr. Uautoriserte endringer og/eller tilleggsutstyr kan medføre alvorlige skader eller dødsfall for brukeren eller andre.

ADVARSEL! En ryddesag, buskrydder eller trimmer som brukes uforsiktig eller feilaktig, kan være et farlig redskap som kan forårsake alvorlige skader eller dødsfall for brukeren eller andre. Det er meget viktig at du leser og forstår innholdet i denne bruksanvisningen.

Kjære kunde

Gratulerer med ditt valg om å kjøpe et Husqvarna-produkt! Husqvarna har aner som går tilbake til 1689, da kong Karl XI fikk oppført en fabrikk ved kanten av Huskvarnaelven for produksjon av musketter. Plasseringen ved Huskvarnaelven var logisk, ettersom elven ble benyttet til å produsere vannkraft og på den måten utgjorde et vannkraftverk. I de mer enn 300 år Husqvarna-fabrikken har eksistert er det blitt produsert utallige produkter, alt fra vedovner til moderne kjøkkenmaskiner, symaskiner, sykler, motorsykler m.m. I 1956 ble den første motorgressklipperen lansert, fulgt av motorsagen i 1959, og det er på dette området Husqvarna arbeider i dag.

Husqvarna er i dag en av verdens ledende produsenter av skogs- og hageprodukter med kvalitet og yteevne som høyeste prioritet. Forretningsidéen er å utvikle, produsere og markedsføre produkter til skogs- og hagebruk samt bygg- og anleggsindustrien. Husqvarnas mål er også å være i forkant när det gjelder ergonomi, brukervennlighet, sikkerhet og miljøtenkning, og det er derfor det er utviklet en rekke finesser for å forbedre produktene på disse områdene.

Vi er overbevist om at du vil sette pris på vårt produkts kvalitet og yteevne i lang tid fremover. Et kjøp av et av våre produkter gir deg tilgang til profesjonell hjelp med reparasjoner og service dersom noe tross alt skulle skje. Hvis maskinen ikke er kjøpt hos en av våre autoriserte forhandlere, så spør dem etter nærmeste serviceverksted.

Vi håper du vil bli fornøyd med maskinen din og at den vil være din følgesvenn i lang tid fremover. Husk at denne bruksanvisningen er et verdipapir. Ved å følge dens innhold (bruk, service, vedlikehold osv.) kan du vesentlig forlenge maskinens levetid og også øke dens bruktverdi. Sørg for å overlate bruksanvisningen til den nye eieren hvis du selger maskinen din.

Takk for at du bruker et Husqvarna-produkt!

Husqvarna AB arbeider løpende med å videreutvikle sine produkter, og forbeholder seg derfor retten til endringer vedrørende bl.a. form og utseende uten varsel.

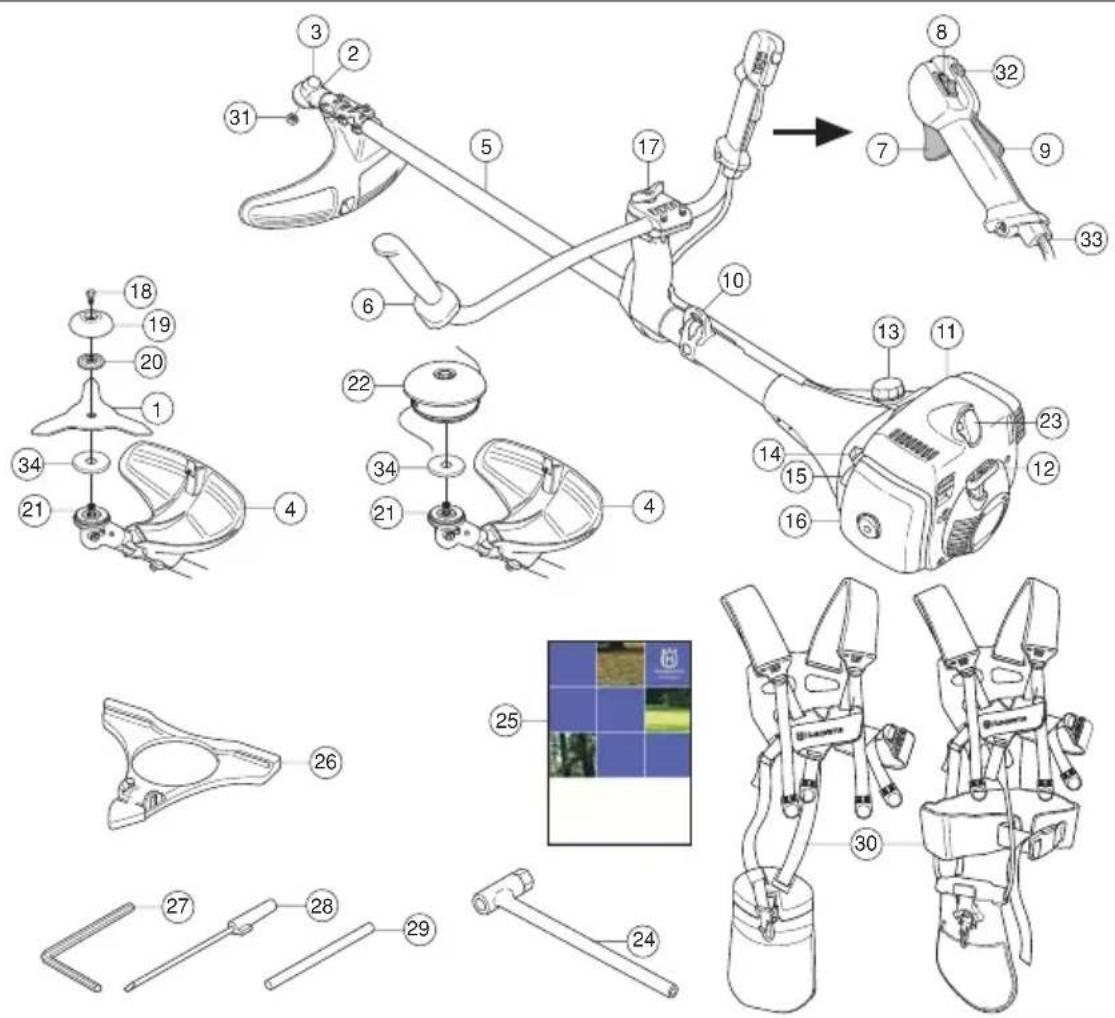

Hva er hva på ryddesagen? (343FR)

1 Klinge

2 Påfylling av smøremiddel, vinkelgir

3 Vinkelgir

4 Vern for skjæreutstyr

5 Riggrør

6 Styre

7 Gassregulator

8 Stoppbryter

9 Gassregulatorsperre

10 Feste for sele

11 Sylinderdeksel

12 Starthåndtak

13 Brennstofftank

14 Chokeregulator

15 Brennstoffpumpe

16 Luftfilterlokk

17 Håndtaksjustering

18 Tennplugghette og tennplugg

19 Låsemutter

20 Medbringer

21 Støtteflens

22 Metallkopp

23 Støttekopp

24 Låseskrue

25 Trimmerhode

26 Transportbeskyttelse

27 Unbrakonøkkel

28 Forgassermeisel

29 Låsepinne

30 Sele

31 Nøkkel for klingemutter

32 Bruksanvisning

33 Startgassknapp

34 Justering av gassvaier

35 Hakkekniv (343FRM)

Viktig Personlig verneutstyr

VIGTIG!

Maskinen er bare konstruert for gresstrimming, gressrydding og/eller skogsrydding.

Det eneste tilleggsutstyr du kan bruke motorenheten som drivkilde for, er de typer skjæreutstyr vi anbefaler i kapitlet Tekniske data.

Bruk aldri maskinen hvis du er trett, har drukket alkohol eller bruker medisiner som kan påvirke syn, vurderingsevne eller kroppskontroll.

Bruk personlig verneutstyr. Se anvisninger under overskriften Personlig verneutstyr.

Bruk aldri en maskin som er modifisert slik at den ikke lenger er i samsvar med originalutførelsen.

Bruk aldri en maskin som det er noe galt med. Følg vedlikeholds-, kontroll- og serviceinstruksjonene i denne bruksanvisningen. Noen vedlikeholds- og servicetiltak må utføres av erfarne og kvalifiserte spesialister. Se anvisninger under overskriften Vedlikehold.

Alle deksler, alt vern og alle håndtak må være montert før maskinen startes. Påse at tennplugghetten og tenningskabelen er uskadde for å unngå fare for elektrisk støt.

Brukere av maskinen skal sørge for at ikke mennesker eller dyr kommer nærmere enn 15 meter under arbeidet. Hvis flere arbeider på samme sted, skal sikkerhetsavstanden være minst den doble trelengden, dog minst 15 meter.

ADVARSEL! Denne maskinens tenningssystem genererer et elektromagnetisk felt under bruk. Dette feltet kan under visse omstendigheter forstyrre pacemakere. For å redusere risikoen for alvorlig eller livstruende skade, anbefaler vi at personer mde pacemaker rådfører seg med sin lege og pacemakerfabrikanten før denne maskinen tas i bruk.

ADVARSEL! Å kjøre en motor i et innestengt eller dårlig ventilert rom kan forårsake dødsfall ved kveling eller karbonmonoksidforgiftning.

VIGTIG!

En ryddesag, buskrydder eller trimmer som brukes uforsiktig eller feilaktig, kan være et farlig redskap som kan forårsake alvorlige skader eller dødsfall for brukeren eller andre. Det er meget viktig at du leser og forstår innholdet i denne bruksanvisningen.

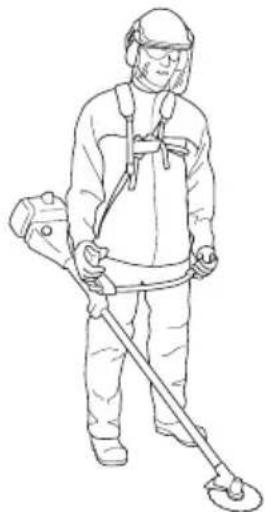

Ved all bruk av maskinen skal det brukes godkjent personlig verneutstyr. Personlig verneutstyr eliminerer ikke skaderisikoen, men det reduserer virkningen av en skade hvis ulykken skulle være ute. Be forhandleren om hjelp ved valg av utstyr.

ADVARSEL! Vær alltid oppmerksom på varselsignaler eller tilrop ved bruk av hørselsvern. Ta alltid av hørselsvernet så snart motoren er stanset.

HJELM

Hjelm skal brukes ved rydding av stammer høyere enn 2 m.

H∅RSELSVERN

Hørselsvern med tilstrekkelig lyddempende virkning skal brukes.

∅YEVERN

Godkjent øyevern skal alltid brukes. Ved bruk av visir skal det også brukes godkjente vernebriller. Godkjente vernebriller er slike som tilfredsstiller standard ANSI Z87.1 for USA eller EN 166 for EU-land.

Hansker skal brukes ved behov, f eks ved montering av skjæreutstyr.

GENERELLE SIKKERHETSINSTRUKSJONER

ST∅VLER

Bruk støvler med ståltupp og sklisikker såle

KLÆR

Klærne må være av materiale som tåler riving, unngå bruk av altfor vide klær som lett henger seg fast i kvister og grener. Bruk alltid kraftige langbukser. Ikke bruk smykker, kortbukser eller sandaler, og gå ikke barbent. Påse at håret ikke henger nedenfor skuldrene.

F∅RSTEHJELPSUTSTYR

Førstehjelpsutstyr må alltid finnes for hånden.

Maskinens sikkerhetsutstyr

I dette avsnittet forklares hvilket sikkerhetsutstyr maskinen er utstyrt med, hvilken funksjon det har og hvordan man utfører kontroll og vedlikehold for å være sikker på at utstyret fungerer. Se kapitlet Hva er hva? for å se hvor disse delene er plassert på din maskin.

Maskinens levetid kan forkortes og risikoen for ulykker kan øke dersom vedlikehold av maskinen ikke utføres på riktig måte og dersom service og/eller reparasjoner ikke er fagmessig utført. Kontakt nærmeste serviceverksted dersom du trenger ytterligere opplysninger.

VIGTIG!

All service og reparasjon av maskinen krever spesialutdanning. Dette gjelder særlig maskinens sikkerhetsutstyr. Hvis maskinen ikke består alle kontrollene som er oppgitt nedenfor, må du oppsøke et serviceverksted. Kjøp av våre produkter garanterer at du kan få utført en fagmessig reparasjon og service. Hvis maskinen ikke er kjøpt hos en av våre sericefaghandlere, så spør dem etter nærmeste serviceverksted.

ADVARSEL! Bruk aldri en maskin med defekt sikkerhetsutstyr. Maskinens sikkerhetsutstyr skal kontrolleres og vedlikeholdes som beskrevet i dette avsnittet. Hvis maskinen ikke består alle kontrollene, må serviceverksted oppsøkes for reparasjon.

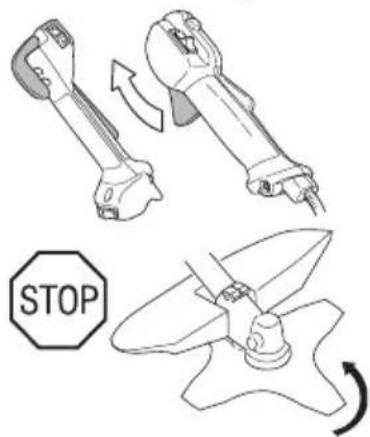

Gassregulatorsperre

Gassregulatorsperren er konstruert for å hindre at gassregulatoren aktiveres ufrivillig. Når sperren (A) trykkes ned i håndtaket (= når man holder rundt håndtaket), frikoples gassregulatoren (B). Når grepet rundt håndtaket slippes, tilbakestilles både gassregulatoren og sperren til sin

opprinnelige posisjon. Dette skjer via to returfjærsystemer som fungerer uavhengig av hverandre. Denne posisjonen innebærer at gassregulatoren automatisk låses på tomgang.

Kontroller at gassregulatoren er låst i tomgangsstilling när gassregulatorsperren er i sin utgangsposisjon.

Trykk inn gassregulatorsperren og kontroller at den går tilbake til sin opprinnelige stilling når den slippes.

Kontroller at gassregulatoren og gassregulatorsperren går lett og at returfjærsystemet fungerer.

Se anvisninger under overskriften Start. Start maskinen og gi full gass. Slipp gassregulatoren og kontroller at skjæreutstyret stanser og at det blir stående stille. Hvis skjæreutstyret roterer når gassregulatoren står i tomgangsstilling må forgasserens tomgangsjustering kontrolleres. Se anvisninger under overskriften Vedlikehold.

Stoppbryter

Stoppbryteren skal brukes for å slå av motoren.

Start motoren og kontroller at motoren blir slått av när stoppbryteren føres til stoppstilling.

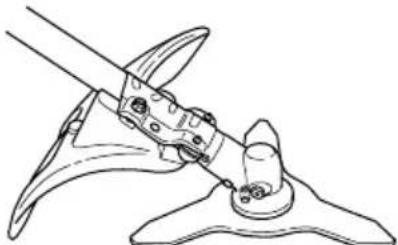

Vern for skjæreutstyr

Denne skjermen skal hindre at løse gjenstander slynges ut mot brukeren. Skjermen hindrer også brukeren i å komme i kontakt med skjæreutstyret.

Kontroller at vernet er uskadd og fritt for sprekkdannelser. Skift vernet hvis det er blitt utsatt for slag eller har sprekker. Bruk alltid anbefalt vern for det spesifikke skjæreutstyret. Se kapitlet Tekniske data.

ADVARSEL! Skjæreutstyr må ikke under noen omstendigheter brukes uten at godkjent beskyttelse er montert. Se kapitlet Tekniske data. Hvis feil eller defekt vern er montert, kan dette forårsake alvorlig personskade.

Avvibreringssystem

Din maskin er utstyrt med et avvibreringssystem som er konstruert for å gi en mest mulig vibrasjonsfri og behagelig bruk.

Bruk av feil viklet träd eller feil skjæreutstyr øker vibrasjonsnivået. Se anvisninger under overskriften Skjæreutstyr.

Maskinens avvibreringssystem reduserer overføringen av vibrasjoner mellom motorenhet/skjæreutstyr og maskinens håndtak.

Kontroller regelmessig avvibreringselementene med tanke på materialsprekker og deformering. Kontroller at avvibreringselementene er hele og fast forankret.

ADVARSEL! Overeksponering for vibrasjoner kan føre til blodkar- eller nerveskader hos personer som har blodsirkulasjonsforstyrrelser. Oppsøk lege hvis du opplever fysiske symptomer som kan relateres til overeksponering for vibrasjoner. Eksempel på slike symptomer er dovning, manglende følelse, "kiling", "stikk", smerte, manglende eller redusert styrke, forandringer i hudens farge eller overflate. Disse symptomene opptrer vanligvis i fingrer, hender eller håndledd. Risikoen kan øke ved lave temperaturer.

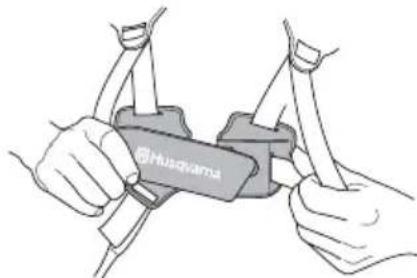

Hurtigutlöser

Foran finnes det en hurtigutløser som er lett å komme til som sikkerhetstiltak dersom motoren tar fyr eller i annen situasjon der det gjelder å frigjøre seg fra maskinen og selen. Se anvisninger under Tilpassing av sele og ryddesag. På enkelte seler er det også en hurtigutløser ved opphengskroken.

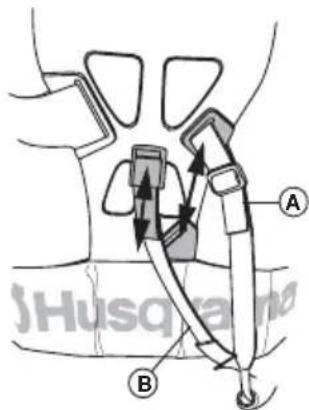

Kontroller at selens remmer er riktig plassert. Når selen og maskinen er justert, kontroller at selens hurtigutløser fungerer.

Lyddemper

Lyddemperen er konstruert for å gi et lydnivå som er så lavt som mulig, og for å lede avgassene fra motoren bort fra

GENERELLE SIKKERHETSINSTRUKSJONER

brukeren. Lyddempere med katalysator er også konstruert for å redusere de skadelige stoffene i avgassene.

I land med varmt og tørt klima er skogbrannfaren stor. Vi har derfor utstyrt noen av lyddempermodellene med et såkalt gnistfangernett. Kontroller om lyddemperen på din maskin har et slikt nett.

For lyddempere er det meget viktig at instruksjonene for kontroll, vedlikehold og service blir fulgt. Se anvisninger under overskriften Kontroll, vedlikehold og service av maskinens sikkerhetsutstyr.

Bruk aldri en maskin som har defekt lyddemper.

Kontroller regelmessig at lyddemperen sitter fast i maskinen. Hvis lyddemperen i maskinen er utstyrt med gnistfangernett, må dette rengjøres regelmessig. Et tilstoppet nett fører til at motoren går varm med alvorlig motorskade som følge.

ADVARSEL! Katalysatorlyddemperen blir meget varm både under bruk og etter stopp. Dette gjelder også tomgangskjøring. Berøring kan gi brannskader på huden. Vær oppmerksom på brannfaren!

ADVARSEL! Lyddemperen inneholder kjemikalier som kan være kreftfremkallende. Unngå kontakt med disse elementene dersom lyddemperen blir skadd.

ADVARSEL! Husk at: Motorens avgasser er varme og kan inneholde gnister som kan forårsake brann. Start derfor aldri maskinen innendørs eller i nærheten av lettantennelig materiale!

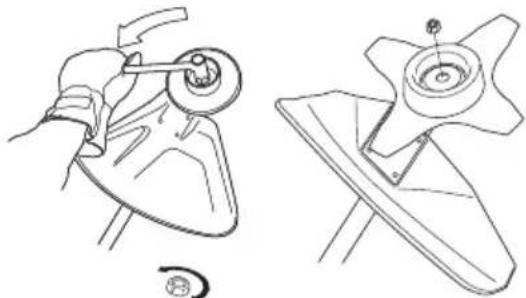

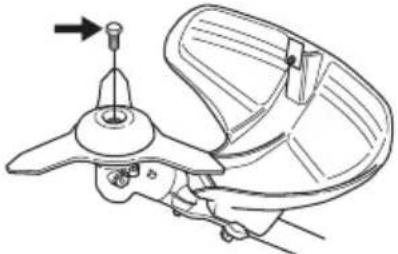

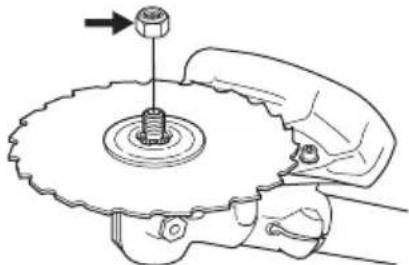

Låsemutter

For visse typer skjæreutstyr brukes låsemutter til festing.

Trekk til mutteren mot skjæreutstyrets rotasjonsretning ved montering. Løsne mutteren i skjæreutstyrets rotasjonsretning ved demontering. (OBS! Mutteren er venstregjenget.) Både når man løsner og når man trekker til mutterne på sagbladet er risikoen til stede at man skader seg på bladets tenner. Påse derfor at hånden befinner seg i ly av bladbeskyttelsen under dette arbeidet. Bruk alltid en pipenøkkel med tilstrekkelig langt skaft for å gjøre dette mulig. Pilen på bildet viser innenfor vilket område pipenøkkelen skal arbeide ved løsning/tiltrekking av mutteren.

For kulelagret støttekopp må låseskruen trekkes til.

Dette avsnittet omhandler hvordan du ved korrekt vedlikehold og bruk av riktig type skjæreutstyr:

• Gjør maskinen mindre utsatt for kast.
- Oppnår maksimal skjæreytelse.
- ∅ker skjæreutstyrets levetid.

VIGTIG!

Bruk bare skjæreutstyr sammen med den skjermen vi anbefaler! Se kapitlet Tekniske data.

Følg skjæreutstyrets anvisninger for korrekt montering av trimmertråd og valg av riktig träddiameter.

Hold klingens tenner godt og korrekt filt! Følg våre anbefalinger. Se også instruksjonen på klingens emballasje.

Hold korrekt vikking! Følg våre instruksjoner og bruk anbefalt filmal.

ADVARSEL! Stans alltid motoren før du foretar arbeid på skjæreutstyret. Dette fortsetter å rotere også etter at gassregulatoren er sluppet. Kontroller at skjæreutstyret har stanset helt, og ta ledningen av tennpluggen før du begynner noe arbeid på det.

ADVARSEL! Feilaktig skjæreutstyr eller feil filing av klingen øker risikoen for kast.

Skjæreutstyr

Sagblad er beregnet på bruk ved saging av vedlignende treslag.

Gressklinge og gresskniv er beregnet på bruk for rydding av grovere gress.

Trimmerhodet er beregnet på trimming av gress.

Bruk bare skjæreutstyr sammen med den skjermen vi anbefaler! Se kapitlet Tekniske data.

Hold klingens tenner godt og korrekt filt! Følg våre instruksjoner og bruk anbefalt filmal. En klinge som er filt feil eller skadd øker risikoen for ulykker.

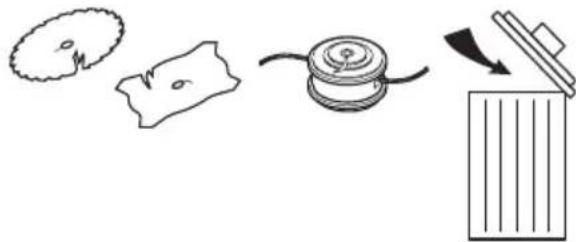

Kontroller skjæreutstyret med henblikk på skader og sprekkdannelse. Skadet skjæreutstyr må alltid skiftes.

GENERELLE SIKKERHETSINSTRUKSJONER

Filing av gresskniv og gressklinge

• Se skjæreutstyrets emballasje for korrekt filing. Klingen og kniven files med en enkelgradet flatfil.
• Fil alle eggene like mye for å beholde balansen.

ADVARSEL! Kasser alltid et blad som er bøyd, skjevt, sprukket, revnet eller skadet på en eller annen måte. Forsøk aldri å rette ut et skjevt blad for ny bruk. Bruk bare foreskrevne originalblader.

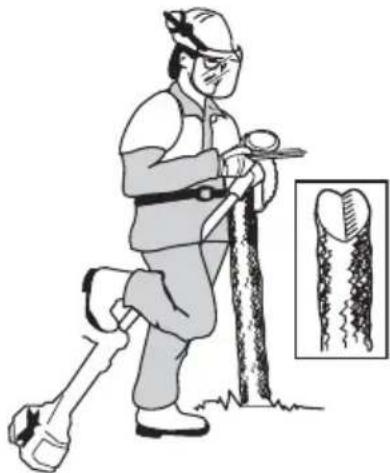

Filing av sagblad

- Se skjæreutstyrets emballasje for korrekt filing. Et korrekt filt sagblad er en forutsetning for effektivt arbeid, og for å unngå unødig slitasje på bladet og ryddesagen.

- Sørg for å ha god støtte for bladet når du filer. Bruk en 5,5 mm rundfil sammen med filholder.

- Filevinkel 15°. Annenhver tann files mot høyre og annenhver tann mot venstre. Hvis bladet er skadet pga. saging i stein, kan det i unntakstilfeller være nødvendig å justere tennenes overside med flatfil. Dette gjøres i så fall

før filing med rundfil. Filingen av oversiden må være lik på alle tennene.

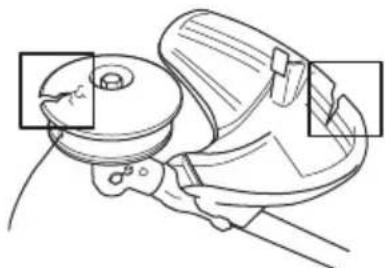

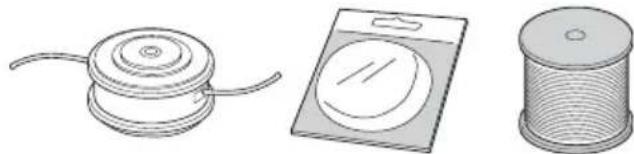

Pass alltid på at trimmertråden lindes hardt og jevnt rundt trommelen, ellers oppstår det helseskadelige vibrasjoner i maskinen.

- Bruk bare de trimmerhoder og trimmerträder som anbefales. De er utprøvd av produsenten for å passe til en viss motorstørrelse. Dette er spesielt viktig når et helautomatisk trimmerhode brukes. Bruk kun anbefalt skjæreutstyr. Se kapitlet Tekniske data.

• Generelt krever en mindre maskin små trimmerhoder og omvendt. Dette skyldes at ved avvirkning med trimmertråd må motoren slynge ut tråden radielt fra trimmerhodet samtidig som den må møte motstanden fra gresset.
• Trådens lengde er også viktig. En lengre tråd krever større motorstyrke enn en kort ved samme diameter på tråden.
• Se etter at kniven som sitter på trimmerdekselet er intakt. Den brukes til å skjære av tråden i riktig lengde.
• For å få lengre levetid på tråden, kan den legges i vann et par døgn. Tråden blir da seigere og holder lenger.

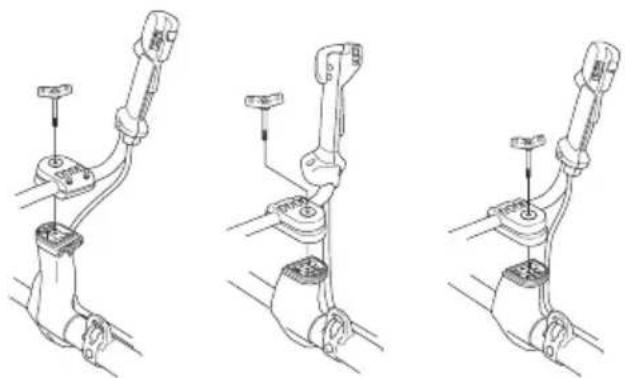

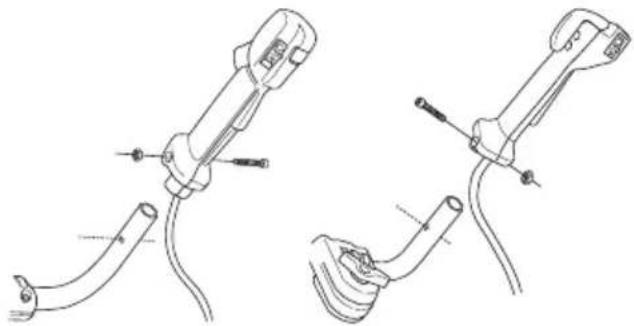

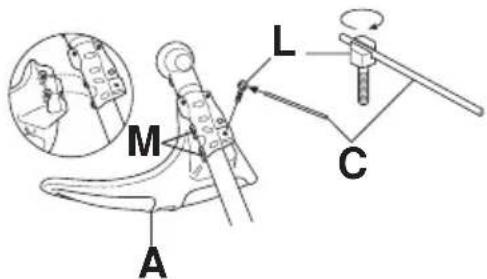

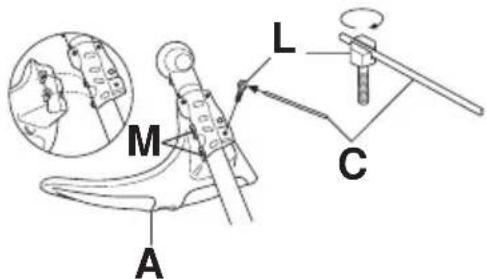

Montering av styre og gasshåndtak

• Skru ut skruen ved bakre del av gasshåndtaket.
• Før på gasshåndtaket på styrets høyre del (se bilde).

• Tilpass hullet for festeskruen i håndtaket etter hullet i styret.
• Sett på plass skruen i hullet ved bakre del av gasshåndtaket.
• Skru inn skruen gjennom håndtaket og styret. Trekk til.

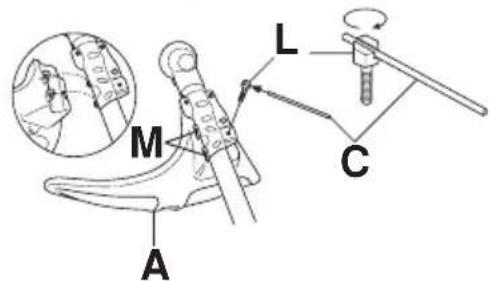

• Skru løs låserattet fra styrefestet.
• Plasser styret som vist på bildet. Monter festedelene og trekk låserattet lett til.

- Ta på selen og heng maskinen i opphengskroken. Foreta nå en finjustering slik at du får en behagelig arbeidsstilling når den henger i selen.

- Trekk til låserattet.

Transportstilling, styre

• Styret kan lett vris langs med riggrøret for enklere transport og oppbevaring.
• Løsne låserattet. Vri styret med urviseren slik at gasshåndtaket havner mot motoren.
• Vipp deretter styret ned rundt riggrøret. Trekk til läserattet.

- Monter transportsikringen på skjæreutstyret.

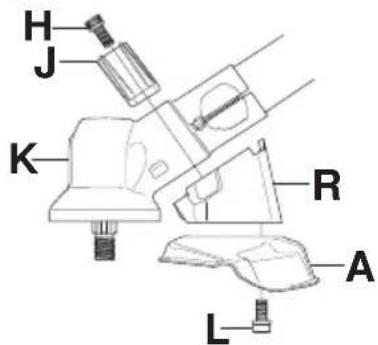

Montering av skjæreutstyr

ADVARSEL!

Ved montering av skjæreutstyr er det ytterst viktig at holderen/støtteflensen havner riktig i kjøreutstyrets sentrumshull. Feil montert skjæreutstyr kan forårsake alvorlig og/eller livsfarlig personskade.

ADVARSEL! Skjæreutstyr må ikke under noen omstendigheter brukes uten at godkjent beskyttelse er montert. Se kapitlet Tekniske data. Hvis feil eller defekt vern er montert, kan dette forårsake alvorlig personskade.

VIGTIG! For å få lov til å bruke sag- eller gressblad må maskinen være utstyrt med korrekt styre, bladbeskyttelse og sele.

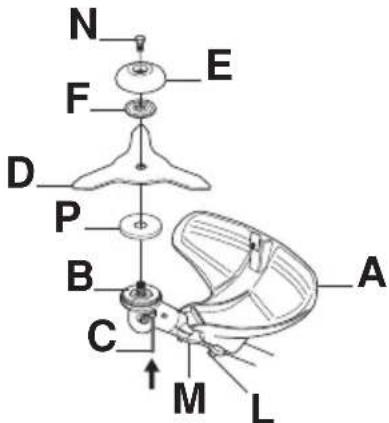

Montering av klingevern/kombivern, gressklinge og kulelagret støttekopp

- Hekt på teimmerskjermen/kombivernet (A) på plateholderens (M) to kroker. Bøy vernet rundt riggrøret og skru det fast med skruen (L) på motstående side av riggrøret. Bruk låsepinnen (C). Legg låsepinnen i sporet på skruehodet og trekk til. Se bilde.

OBS! Bruk alltid anbefalt vern for det spesifikke skjæreutstyret. Se kapitlet Tekniske data.

• Monter medbringeren (B) på vinkelgirets utgående aksel.
• Midtstill metallkoppen (P) på medbringerens klingestyring.
• Vri den utgående akselen rundt til et av medbringerens hull stemmer overens med tilsvarende hull i girhuset.
• Før låsepinnen (C) inn i hullet slik at akselen låses.
• Plasser klingen (D) på medbringeren (B). Påse at klingen sentreres ved passe den inn mot styringen på medbringeren.
• Monter støtteflensen (F) på den utgående akselen slik at den ligger an mot klingen.

- Skru støttekoppen (E) på den utgående akselens gjenger (OBS! venstregjenget). Trekk til med et moment på 35-50 Nm (3,5-5,0 kpm). Bruk pipenøkkelen som er i verktøysettet. Legg merke til at låsepinnen (C) fortløpende må sitte i girhuset for å låse medbringeren.

Hold i pipenøkkelens skaft så nær klinge-/kombivernet som mulig.

ADVARSEL! Trekk til låseskruen (N) i støttekoppens sentrumshull. Trekk til med et moment på 35-50 Nm (3,5-5,0 kpm), OBS! venstregjenget. Hvis ikke låseskruen monteres i støttekoppen, er det fare for at støttekoppen skrur seg av. Dette innebærer at også klingen løsner, hvilket kan medføre alvorlig personskade eller t.o.m. dødsfall for føreren eller andre.

Montering av bladbeskyttelse og sagblad

OBS! Bruk alltid anbefalt vern for det spesifikke skjæreutstyret. Se kapitlet Tekniske data.

343F, 345FX, 345FXT

- Monter bladbeskyttelsen (A) med 4 skruer (L) som vist på bildet.

343FR, 343FRM, 343R, 345RX

• Monter holderen (R) og beslaget (J) med 2 skruer (H) på girhuset.
• Fest deretter klingevernet (A) med 4 skruer (L) i holderen (N).

- Monter mutteren (G). Mutteren trekkes til med et moment på 35-50 Nm (3,5-5 kpm). Bruk pipenøkkelen i verktøysettet. Hold i nøkkelens skaft så nær bladbeskyttelsen som mulig. Mutteren trekkes til når nøkkelen føres mot rotasjonsretningen (OBS! venstregjenget).

Både når man løsner og når man trekker til mutterne på sagbladet er risikoen til stede at man skader seg på bladets tenner. Påse derfor at hånden befinner seg i ly av bladbeskyttelsen under dette arbeidet. Bruk alltid en pipenøkkel med tilstrekkelig langt skaft for å gjøre dette mulig. Pilen på bildet viser innenfor vilket område

pipenøkkelen skal arbeide ved løsning/tiltrekking av mutteren.

Montering av trimmerbeskyttelse og trimmerhode Trimmy SII

- Monter trimmerskjerm (A) til arbeid med trimmerhode. Hekt på teimmerskjermen/kombivernet (A) på plateholderens (M) to kroker. Bøy vernet rundt riggrøret og skru det fast med skruen (L) på motstående side av riggrøret. Bruk låsepinnen (C). Legg låsepinnen i sporet på skruehodet og trekk til. Se bilde.

• Midtstill metallkoppen (P) på medbringerens klingestyring.
• Vri rundt klingeakselen til ett av hullene i medbringeren stemmer overens med tilsvarende hull i girhuset.
• Før läsepinnen (C) inn i hullet slik at akselen läses.

- Skru på trimmerhodet (H) mot rotasjonsretningen.

• Trimmerhodet skal trekkes til med et moment på 35-50 Nm (3,5-5 kpm).
• Demontering skjer i omvendt rekkefølge.

Montering av øvrig vern og skjæreutstyr

- Monter trimmerskjerm/kombiverne (A) til arbeid med trimmerhode/plastkniver. Hekt på teimmerskjermen/kombivernet (A) på plateholderens (M) to kroker. Bøy vernet rundt riggrøret og skru det fast med skruen (L) på motstående side av riggrøret. Bruk låsepinnen (C). Legg låsepinnen i sporet på skruehodet og trekk til. Se bilde.

• Midtstill metallkoppen (P) på medbringerens klingestyring.
• Vri rundt klingeakselen til ett av hullene i medbringeren stemmer overens med tilsvarende hull i girhuset.
• Før läsepinnen (C) inn i hullet slik at akselen läses.
• Skru på trimmerhodet/plastknivene (H) mot rotasjonsretningen.
• Demontering skjer i omvendt rekkefølge.

Tilpassing av sele og ryddesag

Foran sitter det en lett tilgjengelig hurtigutløser. Bruk den dersom motoren begynner å brenne eller i en annen nødsituasjon der det er viktig at man raskt kommer løs fra sele og maskin.

En godt tilpasset sele og maskin letter arbeidet betydelig. Juster selen for beste arbeidsstilling. Spenn sideremmene slik at tyngden blir jevnt fordelt på begge skuldrene.

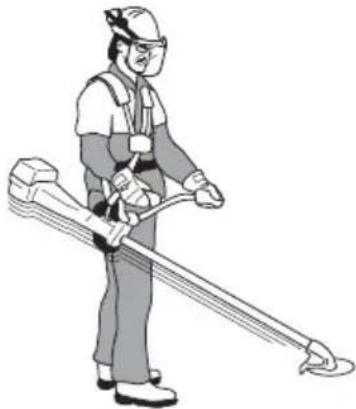

Ved skogsrydding skal maskinen bæres i selen slik at skjæreutstyret heller litt forover i forhold til bakken. Juster høyden med remmen til opphengskroken på selen.

Ved gressrydding skal maskinen bæres i selen slik at skjæreutstyret havner parallelt med bakken.

Fell ut den røde låsearmen for å frigjøre maskinen fra selen.

1 Stram hofteremmen slik at den sitter støtt.

2 Stram remmen som ligger rundt brystkassen under venstre arm, slik at den ligger lett an mot kroppen.

3 Juster skulderremmene slik at du får jevn belastning på skuldrene. Trykk opphengskroken ned for å belaste selen.

4 Juster høyden på opphengskroken ifølge anvisninger for standardselen. (Skogsrydding)

6 For å overføre mer belastning fra skulderremmene til hofteremmen, kan den elastiske remmen (B) strammes hardere.

Riktig balanse

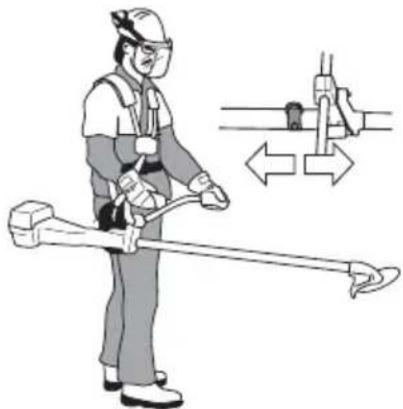

1 Skogsrydding

Maskinen balanseres ved å flytte opphengsringen på maskinen forover eller bakover. På visse modeller er opphengsringen fiksert, men denne har da flere hull for opphengskroken. Maskinen har riktig balanse när den fritt henger vannrett i opphengskroken. På den måten kan risikoen for steinsaging reduseres dersom du må slippe styret.

La bladet balansere i passende klippehøyde, dvs. nær bakken.

1 Hvis du har sølt brennstoff på den. Tørk opp alt søl og la bensinrestene fordampe.
2 Hvis du har sølt brennstoff på deg selv eller klærne dine, skift klær. Vask de kroppsdeler som har vært i kontakt med brennstoff. Bruk såpe og vann.
3 Hvis maskijen lekker brennstoff. Kontroller regelmessig med tanke på lekkasje fra tanklokk og brennstoffledninger.

Transport og oppbevaring

• Oppbevar og transporter maskin og brennstoff slik at det ikke er fare for at en eventuell lekkasje og damp kommer i kontakt med gnister eller åpen ild, for eksempel fra elmaskiner, el-motorer, elektriske kontakter/strømbrytere, eller varmekjeler.
• Ved oppbevaring og transport av brennstoff må det brukes kanner som er spesielt beregnet og godkjent for formålet.
• Ved lengre tids oppbevaring av maskinen skal brennstoftanken tømmes. Hør med nærmeste bensinstasjon hvor du kan bli kvitt overflådig brennstoff.
• Påse at maskinen er ordentlig rengjort og at fullstendig service er utført før langtids oppbevaring.
• Skjæreutstyrets transportbeskyttelse skal alltid være montert under transport eller oppbevaring av maskinen.

ADVARSEL! Vær forsiktig ved håndtering av brennstoff. Husk brann-, eksplosjons- og innåndingsfare.

Brennstoff

OBS! Maskinen er utstyrt med totaktsmotor og må alltid kjøres på en blanding av bensin og totaktsmotorolje. For å sikre riktig blandingsforhold, er det viktig at oljemengden som skal blandes måles nøyaktig. Ved blanding av små mengder brennstoff vil selv små feil i oljemengden virke kraftig inn på blandingsforholdet.

ADVARSEL! Bensin og bensindamp er svært brannfarlig og kan gi alvorlige skader ved innånding og hudkontakt. Vær derfor forsiktig ved håndtering av bensin og sørg for god ventilasjon ved bensinhåndtering.

Bensin

OBS! Bruk alltid oljeblandet kvalitetsbensin med minst 90 oktan (RON). Hvis maskinen din er utstyrt med katalysator (se kapitlet Tekniske data) skal det alltid brukes blyfri oljeblandet kvalitetsbensin. En blyholdig bensin ødelegger katalysatoren.

Der miljøtilpasset bensin, såkalt alkylatbensin, er tilgjengelig, skal slik brukes.

• Anbefalt laveste oktantall er 90 (RON). Hvis man kjører motoren med bensin med lavere oktantall enn 90, kan det oppstå såkalt banking. Dette medfører økt motortemperatur, som kan resultere i alvorlige motorhavarier.
• Ved arbeid med kontinuerlig høye turtall anbefales høyere oktantall.

Totaktsolje

• For beste resultat og yteevne, bruk HUSQVARNA totakts motorolje som er lagd spesielt for våre luftkjølte totaktsmotorer.
• Bruk aldri totaktsolje beregnet til vannkjølte påhengsmotorer, såkalt outboardoil (med betegnelsen TCW).
• Bruk aldri olje beregnet på firetaktsmotorer.
• Lav oljekvalitet eller for fet olje/bensinblanding kan svekke katalysatorens funksjon og forkorte dens levetid.
• Blandingsforhold 1:50 (2 %) med HUSQVARNA totaktsolje. 1:33 (3 %) med andre oljer lags for luftkjølte totaktsmotorer klassifisert for JASO FB/ISO EGB.

Bensin, liter	Totaktsolje, liter
	2% (1:50) 3% (1:33)
5 0,10 0,15
10 0,20 0,30
15 0,30 0,45
20 0,40 0,60

Blanding

• Bensin og olje må alltid blandes i en ren beholder som er godkjent for bensin.
• Begynn alltid med å helle i halvparten av bensinen som skal blandes. Hell deretter i hele oljemengden. Bland (rist) brennstoffblandingen. Fyll på resten av bensinen.
• Bland (rist) brennstoffblandingen omhyggelig før den fylles over på maskinens brennstofftank.

• Bland ikke drivstoff for mer enn maks. 1 måneds behov.
• Hvis maskinen ikke brukes over en lengre periode, skal brennstofftanken tømmes og rengjøres.

ADVARSEL! Katalysatorlyddemperen blir meget varm både ved bruk og etter stans. Dette gjelder også ved tomgangskjøring. Vær oppmerksom på brannfaren, spesielt ved håndtering i nærheten av brannfarlige stoffer og/eller gasser.

Fylling av brennstoff

Det må ikke røykes eller plasseres varme objekter i nærheten av brennstoffet.

Fyll aldri brennstoff med motoren i gang.

Stans motoren og la den avkjöles noen minutter för brennstoff fylles på.

Åpne tanklokket sakte ved påfylling av brennstoff slik at et eventuelt overtrykk forsvinner sakte.

Trekk tanklokket godt til etter bruk.

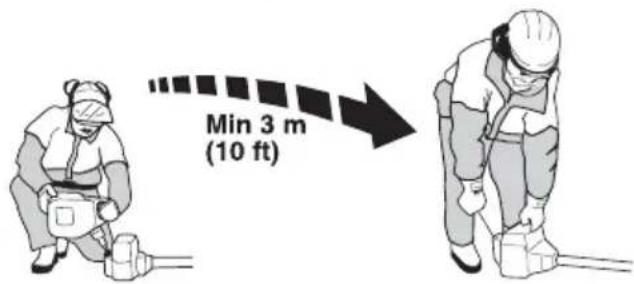

Flytt alltid maskinen fra tankingsstedet før start.

• Bruk bensinkanne med overfyllingsbeskyttelse.
• Tørk rent rundt tanklokket. Forurensninger i tankene fører til driftsforstyrrelser.
• Påse at brennstoffet er godt blandet ved å riste beholderen før tanken fylles.

- Kontroller at det ikke har oppstått sprekker i bunnen av tennene eller ved sentrumshullet i klingen. Den vanligste årsaken til sprekkdannelse er at det har oppstått skarpe hjørner i bunnen av tennene ved filing, eller at klingen er brukt med sløve tenner. Klingen må skiftes hvis det oppdages sprekker.

- Kontroller at det ikke har oppstätt sprekker i støtteflensen på grunn av slitasje eller for hard tiltrekking. Støtteflensen må skiftes hvis det oppdages sprekker.

- Kontroller at klingevernet er uskadd og fri for sprekkdannelser. Skift klingebeskyttelsen hvis den er blitt utsatt for slag eller har sprekker.

Kontroller trimmerhodet og trimmerskjermen slik at de er uten skader og fri for sprekkdannelser. Bytt trimmerhode eller trimmerskjerm hvis de er blitt utsatt for slag eller har sprekker.

- Bruk aldri maskinen uten vern eller med defekt vern.

- Samtlige deksler skal være korrekt montert og uten feil før maskinen startes.

Start og stopp

Flytt alltid maskinen fra tankingsstedet før start. Plasser maskinen på et fast underlag. Pass på at skjæreutstyret ikke kan hekte seg opp i noe.

Sørg for at ikke uvedkommende oppholder seg i arbeidsområdet, da det ellers er fare for alvorlige personskader. Sikkerhetsavstanden er 15 meter.

Kald motor

Brennstoffpumpe: Trykk på brennstoffpumpens gummiblære (B) gjentatte ganger til brennstoff begynner å fylle blæren. Blæren behøver ikke å fylles helt.

Varm motor

Bruk samme fremgangsmåte ved start som ved kald motor, men uten å sette chokehendelen i chokestilling.

Startgass: (343F, 345FX, 345FXT, 343FR, 343FRM, 343R, 345RX)

Startgass-stilling oppnås ved å stille chokeregulatoren i choke-stilling og skyve den inn igjen.

Startgass: (343FR, 343FRM, 343R, 345RX)

Startgass-stilling oppnås ved først å trykke inn sperren for gassregulatoren og gassregulatoren og deretter å trykke inn startgassknappen (A). Slipp deretter sperren for gassregulatoren og gassregulatoren, og deretter startgassknappen. Nå er startgassfunksjonen aktivert. For å

tilbakestille motoren til tomgang, trykkes sperren for gassregulatoren og gassregulatoren inn.

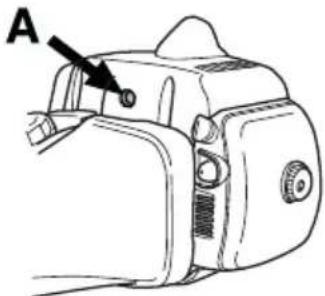

Hvis maskinen har dekompresjonsventil (A): Trykk inn ventilen for å redusere trykket i sylinderen, dette for å gjøre maskinen lettere å starte. Dekompresjonsventilen bør alltid brukes ved start. Når maskinen har startet går ventilen automatisk til utgangsstilling.

Start

ADVARSEL! Når motoren startes med choken i choke- eller startgassstilling, begynner skjæreutstyret å rotere umiddelbart.

Trykk maskinkroppen mot bakken med venstre hånd (OBS! Ikke med foten!). Ta tak i starchåndtaket med høyre hånd og dra langsomt ut startsnoren til du merker motstand (starthakene griper inn) og trekk deretter raskt og kraftig til. Surr aldri startlinen rundt hånden.

Tilbakestill choken straks motoren tenner, og gjør nye startforsøk til motoren starter. Når motoren starter, gi raskt full gass, så koples startgassen ut automatisk.

OBS! Dra ikke startsnoren helt ut og slipp heller ikke håndtaket fra helt utdratt stilling. Dette kan skade maskinen.

Motoren stanses ved at tenningen slås av.

Generelle arbeidsinstruksjoner

VIGTIG!

Dette avsnittet behandler grunnleggende sikkerhetsregler for arbeid med ryddesag og gresstrimmer.

Når du kommer ut for en situasjon som gjør deg usikker på fortsatt bruk, skal du rådføre deg med en ekspert. Henvend deg til din forhandler eller ditt serviceverksted.

Unngå all bruk som du ikke føler deg kvalifisert til!

Før bruk må du forstå forskjellen mellom skogsrydding, gressrydding og gresstrimming.

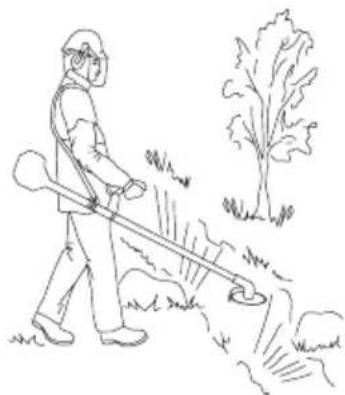

Grunnleggende sikkerhetsregler

1 Pass på omgivelsene:
- For å være sikker på at ikke mennesker, dyr eller annet kan påvirke din kontroll over maskinen.
- For å sikre at ikke mennesker, dyr eller annet risikerer å komme i kontakt med skjæreutstyret eller løse gjenstander som slynges i vei av skjæreutstyret.
- OBS! Bruk aldri maskinen uten mulighet til å kunne påkalle hjelp ved en ulykke.
2 Inspiser arbeidsområdet. Fjern alle løse gjenstander som steiner, knust glass, spikre, ståltråd, snorer med mer som kan slynges av sted eller vikle seg inn i skjæreutstyret.
3 Unngå bruk i dårlig vær. Slik som tett tåke, kraftig regn, sterk vind, kraftig kulde osv. Å arbeide i dårlig vær er slitsomt og kan skape farlige omstendigheter, for eksempel glatt underlag, påvirkning av treets fallretning osv.
4 Sørg for at du kan gå og stå sikkert. Se etter eventuelle hinder ved uventet forflytting (røtter, steiner, greiner, groper, forhøyninger osv). Vær meget forsiktig ved arbeid i skrånende terreng.

5 Vær ytterst forsiktig ved saging i trær som står i spenn. Et spent tre kan både før og etter gjennomsaging sprette tilbake til normalstilling. Feil plassering av deg og sagskåret kan føre til at treet treffer deg eller maskinen

slik at du mister kontrollen. I begge tilfeller kan det medføre alvorlig personskade.

6 Ha god balanse og sikkert fotfeste.
7 Bruk alltid begge hender for å holde i maskinen. Hold maskinen på høyre side av kroppen.

8 Ha skjæreutstyret under midjehøyde.
9 Ved flytting skal motoren slås av. Ved lengre forflyttinger skal transportbeskyttelsen brukes.
10 Sett aldri maskinen ned med motoren i gang uten at du har den under oppsikt.

Ryddingens ABC

• Bruk alltid riktig utstyr.
  • Ha alltid riktig innstilt utstyr.
  • Følg sikkerhetsforskriftene.
• Organiser arbeidet fornuftig.
• Ha alltid fullt turtall på bladet när du setter an.
• Bruk alltid godt slipte blader.
• Unngå saging i stein.

- Styr fallretningen (utnytt vinden).

ADVARSEL! Verken brukeren av maskinen eller noen andre må forsøke å trekke vekk det ryddete materialet mens motoren eller skjæreutstyret roterer, da dette kan føre til alvorlige skader.

Stans motoren og skjæreutstyret før du tar bort materiale som har viklet seg rundt klingeakselen, da det ellers er fare for skader. Vinkelgiret kan være varmt en stund under og etter bruk. Det er risiko for brannskade ved berøring.

ADVARSEL! Se opp for gjenstander som slynges ut. Bruk alltid godkjent øyevern. Bøy deg aldri over skjæreutstyrets vern. Steiner, skrot o.l. kan kastes opp i øynene og forårsake blindhet eller alvorlige skader.

Hold uvedkommende på avstand. Barn, dyr, tilskuere og medhjelpere skal befinne seg utenfor sikkerhetssonen på 15 m. Stans maskinen umiddelbart hvis noen nærmer seg. Sving aldri maskinen rundt uten først å ha kontrollert bakover at ingen befinner seg innenfor sikkerhetssonen.

ADVARSEL! Av og til fester det seg grener eller gress mellom vern og skjæreutstyr. Stans alltid motoren ved rengjøring.

Arbeidsmetoder

ADVARSEL! Maskiner utstyrt med sagklinge eller gressklinge kan kastes kraftig til siden hvis klingen kommer i kontakt med en fast gjenstand. Dette kalles klingekast. Et klingekast kan være kraftig nok til å gjøre at maskinen og/eller brukeren presses den ene eller andre veien och eventuelt mister kontrollen over maskinen. Klingekast kan forekomme uten forvarsel hvis maskinen kjører seg fast. Sannsynligheten for klingekast er større på steder der det er vanskelig å se materialet som skjæres/klippes.

Unngå å sage i skjæreområdet mellom klokken 12 og 3 på bladet. På grunn av bladets rotasjonshastighet kan kast inntreffe nettopp i dette området på bladet när man setter an på grovere stammer.

• Før ryddingen påbegynnes, kontrolleres arbeidsområdet, hvordan terrenget er, bakkens helling, om det er steinete, fullt av groper osv.
• Begynn deretter i den enden av området som er lettest, og få en god start på ryddingen.

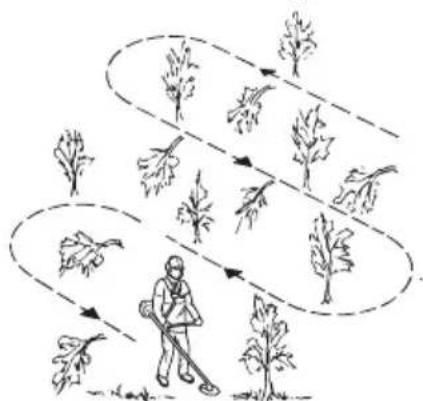

- Arbeid systematisk frem og tilbake, tvers over arbeidsområdet, og rydd i en arbeidsbredde på ca. 4-5 m hver gang. Da utnyttes maskinens fulle rekkevidde til begge kanter, og brukeren får et lettere og mer variert arbeidsområde å arbeide gjennom.

• Gå ca. 75 m i hver arbeidsgang. Flytt brennstofflageret etter hvert som arbeidet skrider frem.
• I skrånende terreng bør man gå vinkelrett på hellingen. Det er mye lettere å gå på tvers i en skråning enn opp og ned.
• Arbeidet bør legges opp slik at man slipper å gå over diker eller andre hindringer i terrenget. Ta også hensyn til de rådende vindforhold slik at de ryddete stammene faller ut i det området som allerede er ryddet.

- Når man setter an på grovere stammer, øker faren for kast. Unngå derfor å sage i skjæreområdet mellom klokken 12 og 3.

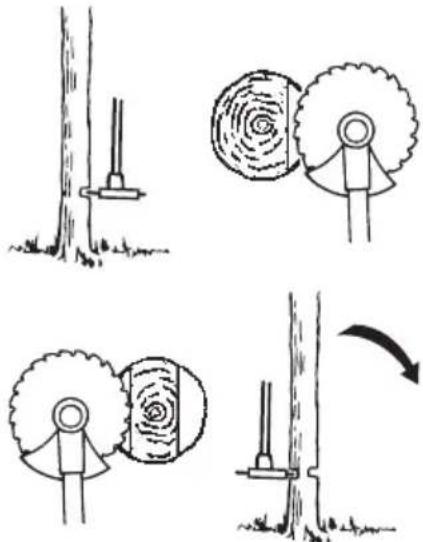

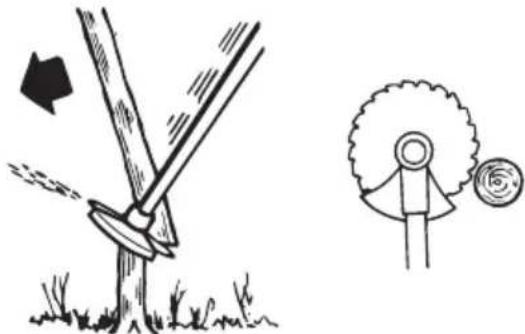

- For å felle mot venstre, skal treets nedre del føres mot høyre. Vipp bladet og før det med en bestemt bevegelse på skrå nedover mot høyre. Trykk samtidig mot stammen med bladbeskyttelsen. Sett an bladet mellom klokken 3 og 5. Gi full gass på bladet før det settes an.

- For å felle mot høyre, skal treets nedre del føres mot venstre. Vipp bladet og før det skrått oppover mot høyre. Sett an mellom klokken 3 og 5 slik at bladets rotasjonsretning fører den nedre delen av treet mot venstre.

- For å felle treet fremover, skal treets nedre del trekkes bakover. Trekk bladet bakover med en rask og bestemt bevegelse.

- Grovere stammer, dvs. stammer hvor det er nødvendig å sette an, må sages fra to retninger. Bedøm først stammens fallretning. Sett først an på fallsiden. Sag deretter i stammen fra den andre siden til den faller. Matetrykket tilpasses med hensyn til stammens grovhet

og treslagets hardhet. Tynnere stammer krever hardere mating, mens grovere stammer krever lettere mating.

• Hvis stammene står svært tett, må ganghastigheten tilpasses dette.
• Hvis bladet kjører seg fast i en stamme, forsøk aldri å rykke løs maskinen. I så fall kan bladet, vinkelgiret, riggrøret eller styret bli ødelagt. Slipp håndtakene, ta tak i riggrøret med begge hendene og dra maskinen langsomt løs.

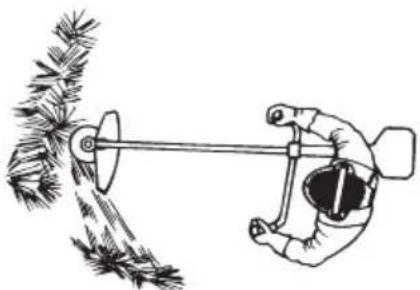

• Tynnere stammer og kratt meies ned. Arbeid med pendlende sagebevegelser i sideretningen.
• Forsøk å kappe flere stammer i samme sagebevegelse.
• Ved tette løvbusker, rydd først rundt busken. Begynn med å sage høye stubber i utkanten av busken for å unngå at sagen setter seg fast. Kapp deretter stubbene til ønsket høyde. Forsøk så å komme inn med bladet og sage fra buskens sentrum. Hvis det er vanskelig å komme til, kapp høyere stubber og la stammene falle ned. Da reduseres faren for at sagen setter seg fast.

• Gressklinger og gresskniver må ikke brukes på treaktige stammer.
• Til alle typer av høyt eller kraftig gress brukes gressklinge.
• Gresset meies ned med pendlende bevegelser til sidene, der bevegelse fra høyre til venstre er ryddemomentet og bevegelse fra venstre til høyre er returbevegelsen. La klingen arbeide med venstre side (mellom klokken 8 og 12).

• Hvis klingen vippes noe mot venstre ved gressrydding, samles gresset i en streng som gjør oppsamlingen lettere f.eks. ved raking.
• Forsøk å arbeide rytmisk. Stå støtt med føttene fra hverandre. Flytt deg forover etter returbevegelsen og still deg støtt igjen.
• La støttekoppen ligge lett an mot bakken. Den skal beskytte klingen mot å gå i bakken.
• Reduser faren for at materiale setter seg fast rundt klingen ved å følge disse reglene:

1Arbeid alltid med full gass.

2Unngå det nyklipte materialet under returbevegelsen.

- Stans motoren, løsne selen og plasser maskinen på bakken før du samler sammen det avvirkede materialet.

Gresstrimming med trimmerhode

Trimming

- Hold trimmerhodet like over bakken og vipp det lett. Det er enden av tråden som utfører arbeidet. La tråden arbeide i sin egen takt. Press aldri tråden inn i materialet som skal fjernes.

• Tråden fjerner lett gress og ugress inntil vegger, gjerder, trær og rabatter, men den kan også skade ømtålig bark på trær og busker, og skade gjerdestolper.
• Unngå skader på vegetasjonen ved å korte ned tråden til 10-12 cm og redusere turtallet.

Renskraping

- Skrapeteknikken fjerner all uønsket vegetasjon. Hold trimmerhodet like over bakken og vipp det lett. La enden av tråden slå mot bakken rundt trær, stolper, statuer og liknende. OBS! Denne teknikken øker slitasjen på tråden.

• Tråden slites fortere og må mates frem oftere ved arbeid mot steiner, murstein, betong, metallgjerder osv. enn ved kontakt med trær og tregjerder.
• Ved trimming og skraping må du bruke mindre enn full gass for at tråden skal holde lengre og trimmerhodet slites mindre.

Klipping

- Trimmeren er ideell til å slå gresset på steder hvor det er vanskelig å komme til med en vanlig gressklipper. Hold tråden parallelt med bakken ved klipping. Unngå å trykke ned trimmerhodet mot bakken, ettersom dette kan skade plenen og redskapet.

- Unngå å la trimmerhodet komme i stadig kontakt med marken under normal klipping. Slik stadig kontakt kan føre til skader og slitasje på trimmerhodet.

Feiing

- Viftevirkningen til den roterende tråden kan brukes til hurtig og enkel rengjøring. Hold tråden parallelt med og over de flatene som skal feies, og før redskapet fram og tilbake.

- Ved klipping og feiing bør du bruke full gass for å få et godt resultat.

Forgasser

Ditt Husqvarna-produkt er konstruert og produsert ifølge spesifikasjoner som reduserer de skadelige avgassene. Når motoren har brukt 8-10 tanker brennstoff er motoren kjørt inn. For å sikre at den fungerer best mulig og avgir så lite skadelige avgasser som mulig etter innkjøringsperioden, la din forhandler/serviceverksted (som har adgang til turtallsmåler) justere forgasseren.

• Via gassregulatoren styrer forgassenen motorens turtall. I forgassenen blandes luft/brennstoff. Denne luft/brennstoffblandingen er justerbar. For å utnytte maskinens effekt maksimalt, må justeringen være korrekt.
• Justering av forgasseren innebærer at motoren tilpasses lokale forhold, slik som klima, høydeforhold, bensin og type 2-taktsolje.
  • Forgasseren har tre justeringsmuligheter:

L = Lavturtallsmunnstykke

H = Høyturtallsmunnstykke

• Med L- og H-munnstykkene justeres ønsket brennstoffmengde til den luftmengden som gassregulatorens åpning tillater. Skrus de med klokken, blir luft/brennstoffblandingen mager (mindre brennstoff), og skrus de mot klokken blir luft/brennstoffblandingen fet (mer brennstoff). Mager blanding gir høyere turtall og fet blanding lavere turtall.
• T-skruen regulerer gassregulatorens stilling på tomgang. Hvis T-skruen skrus med klokken, får man høyere tomgangsturtall, og skrus den mot klokken, får man lavere tomgangsturtall.

Grunninnstilling

- Ved prøvekjøring på fabrikk grunninnstilles forgasseren. Grunninnstillingen er fetere enn normal innstilling og skal beholdes de første timene maskinen er i drift. Deretter skal forgasseren finjusteres. Finjusteringen må foretas av en fagkyndig person.

OBS! Hvis skjæreutstyret roterer på tomgang skal T-skruen vris mot urviseren til skjæreutstyret stanser.

Anbefalt tomgangsturtall: Se kapitlet Tekniske data.

Anbefalt maks. ruseturtall: Se kapitlet Tekniske data.

ADVARSEL! Hvis tomgangsturtallet ikke kan justeres slik at skjæreutstyret står stille, kontakt din forhandler/serviceverksted. Bruk ikke maskinen før den er korrekt innstilt eller reparert.

Finjustering

Når maskinen er "innkjørt" skal forgasseren finjusteres. Finjusteringen bør utføres av en ekspert. Først justeres L-munnstykket, deretter tomgangsskruen T og til slutt H-munnstykket.

Vilkår

• Før det gjennomføres noen justeringer, sørg for at luftfilteret er rent og at luftfilterlokket sitter på. Hvis man justerer forgasseren med et skittent luftfilter fører det til en magrere blandning når filteret gjøres rent. Dette kan forårsake alvorlige motorfeil.
• Vri de to munnstykkene L og H forsiktig til midtpunktet mellom helt innskrudd og helt utskrudd.
• Forsøk ikke å justere munnstykkene L og H forbi stoppen, da dette kan føre til skader.
• Start nå maskinen ifølge startanvisningene og varmkjør den i 10 minutter.

OBS! Hvis skjæreutstyret roterer på tomgang skal T-skruen vris mot urviseren til skjæreutstyret stanser.

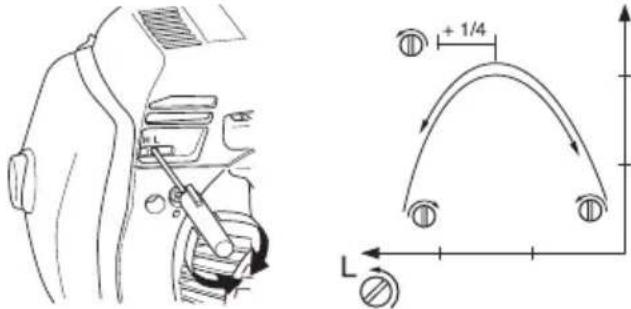

Lavturtallsmunnstykke L

Let etter høyeste tomgangsturtall ved å skru lavturtallsmunnstykket langsomt med eller mot klokken. Når du har funnet høyeste turtall, skrus L-munnstykket 1/4 omdreining mot klokken.

OBS! Hvis skjæreutstyret roterer på tomgang skal T-skruen vris mot urviseren til skjæreutstyret stanser.

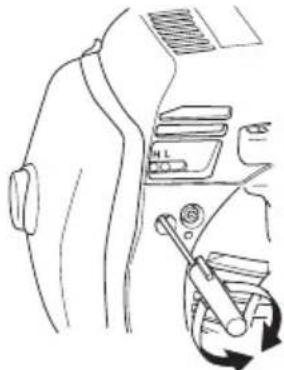

Sluttinnstilling av tomgangsturtallet T

Juster tomgangsturtallet med tomgangsskruen T, hvis omjustering blir nødvendig. Vri først T-skruen med urviseren til skjæreutstyret begynner å rotere. Vri deretter skruen mot urviseren til skjæreutstyret stanser. Et korrekt justert tomgangsturtall er oppnådd när motoren går jevnt hele tiden. Det bør også være en god margin til det turtall der skjæreutstyret begynner å rotere.

ADVARSEL! Hvis tomgangsturtallet ikke kan justeres slik at skjæreutstyret står stille, kontakt din forhandler/serviceverksted. Bruk ikke maskinen før den er korrekt innstilt eller reparert.

Høyturtallsmunnstykke H

Høyturtallsmunnstykket H påvirker motorens effekt, turtall, temperatur og brennstofforbruk. Et altfor magert justert høyturtallsmunnstykke H (skrudd for langt inn) gir for høyt turtall og skader motoren. La ikke motoren gå på fullt turtall mer enn 10 sekunder.

Innstilling uten belastning (Klinge kan benyttes)

Maskinen er utstyrt med turtallsregulering i tenningssysetmet. Det er av største betydning å kjenne til dette när forgasserjustering utføres.

343R, 345RX: Turtallsregulering ved: 12500 o/min

343F, 343FR, 343FRM, 345FX, 345FXT: Turtallsregulering ved: 13500 o/min

Ved forsøk på å justere turtallet over det spesifiserte, endres ikke turtallet, det gjør bare at motoren får for lite drivstoff med stor risiko for motorhavari.

Vasmkjør maskinen i ca. 5 min med vekselvis full gass og tomgangskjøring i korte intervaller. Når forgassen skal justeres, gi full gass og vri H-skruen mot urviseren til motorens turtall er ca. 10 500-11 000 r/min (dfiretakter) eller til capsen når sin stoppstilling. Vri deretter H-skruen sakte med urviseren til motoren når det turtallet der turtallsreguleringen trer i kraft. I visse tilfeller kan turtallsreguleringen inntre 200-300 omdreininger under eller over det spesifiserte. Det viktige er at man absolutt ikke vri H-skruen ytterligere med urviseren når motorturtallet er stabilisert. Skru i stedet ut H-skruen (mot urviseren) en tidels omdreining.

Innstilling med belastning (Trimmerhode skal brukes)

Påse at trimmerlinens lengde er korrekt, det vil si akkurat när ut til trimmerskjermens kniv. Bruk duameter 3 mm eller 3,3 mm på trimmerlinen.

Varmkjør maskinen i ca. 5 min med hovedsakelig fullgasskjøring. Når forgassenen skal justeres, gi full gass og vri H-skruen mot urviseren til motoren firetakter eller til capsen når sin stoppstilling. (Hvis motoren går rent når capsen når sin stoppstilling, er det ikke nødvendig med noen videre justering!) Vri deretter H-skruen sakte med urviseren til motoren går helt rent. (Firetakting helt opphørt.) Skru deretter ut H-skruen (mot urviseren) en tidels omdreining.

En korrekt justert forgasser innebærer at maskinen akselererer uten å hakke og at maskinen firetakter litt ved maks.hastighet. Videre må skjæreutstyret ikke rotere på tomgang. Et lavturtallsmunnstykke L som er for magert justert kan forårsake startvansker og dårlig akselerasjon. Et høyturtallsmunnstykke H som er for magert justert gir mindre kraft = mindre kapasitet, dårlig akselerasjon og/eller skade på motoren. En for fet justering av de to munnstykkene L og H gir akselerasjonsproblemer eller for lavt arbeidsturtall.

Justering av startgassturtall (343FR, 343FRM, 343R, 345RX)

For å oppnå riktig startgassturtall, er det en justering ved gasshåndtakets bakre del, ved siden av kablingen. Med denne skruen (5 mm umbrako) kan startgassturtallet økes eller reduseres.

Gjør slik:

1 Kjør maskinen på tomgang.
2 Trykk ned startgassperren ifølge anvisningene under overskriften Start og stopp.
3 Hvis startgassturtallet er for lavt (under 4000 o/min), skrus justeringsskruen A med urviseren til skjæreutstyret begynner å rotere. Skru deretter A med urviseren ytterligere 1/2 omdreining.
4 Hvis startgassturtallet er for høyt, skrus justeringsskruen A mot urviseren til skjæreutstyret stanser. Skru deretter justeringsskruen A med urviseren 1/2 omdreining.

Lyddemper

OBS! Enkelte lyddempere er utstyrt med katalysator. Se kapitlet Tekniske data for å få greie på om din maskin har katalysator.

Lyddemperen er utformet for å dempe lydnivået og for å lede avgassene bort fra brukeren. Avgassene er varme og kan inneholde gnister som kan forårsake brann hvis gassene rettes mot et tørt og brennbart materiale.

Noen lyddempere er utstyrt med et spesielt gnistfangernett. Hvis maskinen er utstyrt med en slik lyddemper, bør nettet rengjøres en gang i uken. Dette gjøres enklest med en stålbørste.

På lyddempere uten katalysator bør nettet rengjøres og eventuelt byttes en gang pr. uke. På katalysatorlyddempere skal nettet kontrolleres og eventuelt rengjøres en gang pr. måned. Ved ev. skader på nettet skal det skiftes ut.

Hvis nettet ofte er tettet igjen, kan dette være et tegn på at katalysatorens funksjon er nedsatt. Kontakt din forhandler for kontroll. Maskinen overopphetes hvis nettet er tett, med skader på sylinder og stempel som følge.

ADVARSEL! Katalysatorlyddemperen blir meget varm både under bruk og etter stopp. Dette gjelder også tomgangskjøring. Berøring kan gi brannskader på huden. Vær oppmerksom på brannfaren!

Kjølesystem

For å oppnå riktig driftstemperatur er maskinen utstyrt med et kjøleseystem.

Kjølesystemet består av:

Rengjør kjølesystemet med en børste en gang i uken, ved vanskelige forhold oftere. Et tilsmusset eller tett kjølesystem fører til at maskinen overopphetes, noe som forårsaker skader på sylinder og stempel.

Luftfilter

Luftfilteret må rengjøres regelmessig for støv og smuss for å unngå:

• Forgasserforstyrrelser
- Startproblemer
• Därligere effekt
- Unødvendig slitasje på motorens deler.
- Unormalt høyt brennstofforbruk.

Rengjør luftfilteret etter 25 timers drift, oftere hvis maskinen brukes under forhold med usedvanlig mye støv.

Rengjøring av luftfilteret

Demonter luftfilterdekselet og ta av filtereet. Blås rent med trykkluft.

Hvis maskinen brukes under svært støvete forhold, skal det brukes innoljet skumplsatfilter (fås som tilbehør). For innoljong, se under overskriften Innoljing av luftfilter.

Smøring av luftfilter

Bruk alltid HUSQVARNA filterolje, art. nr. 531 00 92-48. Filteroljen inneholder løsemiddel for at den skal være lett å fordele i filteret. Unngå derfor hudkontakt.

Legg filteret i en plastpose og hell på filteroljen. Kryst plastposen lett slik at oljen fordeles. Klem ut filteret i plastposen og hell ut overskuddsoljen før filteret monteres på maskinen. Bruk aldri vanlig motorolje. Denne synker ganske fort ned gjennom filteret og legger seg på bunnen.

Et filter som har vært mye brukt kan aldri bli fullstendig rent. Derfor må det skiftes med jevne mellomrom. Et skadet luftfilter må alltid skiftes.

Vinkelgir

Vinkelgiret leveres fra fabrikken fylt med en passende mengde fett. Før maskinen tas i bruk bør man likevel kontrollere at giret er 3/4 fylt med fett. Bruk HUSQVARNA spesialfett.

Smøremiddelet i girhuset trenger normalt ikke fornyes bortsett fra ved eventuelle reparasjoner.

Ved fulltidsbruk skal drivakselen settes inn med fett hver tredje måned. Kontakt forhandleren hvis du er usikker på hvordan du skal gjøre det.

Tennplugg

Tennpluggens stand påvirkes av:

• Feil innstilt forgasser.
• En feilaktig oljeblanding i brenselet (for mye, eller feilaktig olje).
• Tilsmusset luftfilter.

Disse faktorene gir belegg på tennpluggenes elektroder og kan forårsake driftsforstyrrelser og startvansker.

Hvis maskinens effekt er for lav, maskinen er vanskelig å starte eller tomgangen er urolig: kontroller alltid tennpluggen først før andre tiltak iverksettes. Hvis tennpluggen har mye belegg, rengjøres den, og kontroller samtidig at elektrodeavstanden er 0,5 mm. Tennpluggen bør skiftes etter omtrent en måneds drift eller om nødvendig tidligere.

OBS! Bruk alltid anbefalt type tennplugg! Feil tennplugg kan ødelegge stempel/sylinder. Påse at tennpluggen har såkalt radiostøyfilter.

Vinterbruk

Ved bruk av maskinen i kulde og under snøforhold kan det oppstå driftsforstyrrelser, forårsaket av:

• For lav motortemperatur.
• Isdannelse på luftfilter og frying i forgasser.
  Derfor kreves det ofte spesielle tiltak, slik som å:
• Delvis redusere luftinntaket til startmotoren og dermed heve motorens arbeidstemperatur.
• Forvarm innsugingsluften til forgasseren ved å utnytte varmen fra sylinderen.

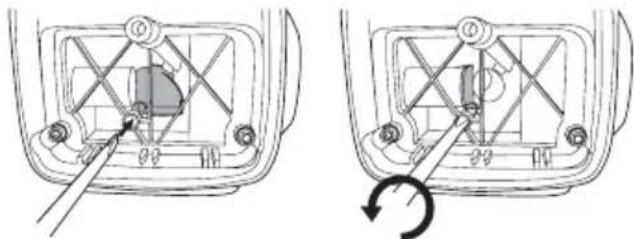

Temperatur 5°C eller kaldere:

Luftfilterholderen er forberedt til å kunne endres til bruk i kulde. Ta av luftfilterlokket og luftfilteret. Vri vinterklaffen mot urviseren med en skrutrekker slik at forvarmet luft fra motoren kan passere inn i forgasserrommet og hindre at f.eks. luftfilteret iser igjen (se bildet).

Ved bruk ved temperaturer under 5°C og/eller i snøforhold finnes det også:

• et spesielt deksel for startapparathuset
- et deksel for sylinderdekselets luftinntak som monteres i henhold til bildet.

Disse reduserer kjøleluften og hindrer at større mengder snø suges inn i motoren.

VIGTIG! Ved temperaturer over 5 °C SKAL maskinen tilbakestilles til standardutførelse. Hvis ikke er det risiko for overoppheting med alvorlige motorskader som følge.

VIGTIG! Alt vedlikehold utover det som er nevnt i denne boken skal utføres av servicefaghandler (forhandler).

Vedlikeholdsskjema

Under følger en liste over det vedlikehold som skal utføres på maskinen. De fleste av punktene er beskrevet i avsnittet Vedlikehold. Brukeren må kun utføre det vedlikeholds- og servicearbeidet som beskrives i denne bruksanvisningen. Mer omfattende inngrep skal utføres av et autorisert serviceverksted.

Vedlikehold Daglig ettersyn		Ukentlig ettersyn	Månedlig ettersyn
Rengjør maskinen utvendig. X
Kontroller at selen er uskadd. X
Kontroller at gassregulatorsperren og gassregulatoren fungerer sikkert.	X
Kontroller at håndtaket og styret er hele og sitter ordentlig fast. X
Kontroller at stoppbryteren fungerer. X
Kontroller at skjæreutstyret ikke roterer på tomgang. X
Rengjør luftfilteret. Skift om nødvendig. X
Kontroller at vernet er uskadd og fritt for sprekkdannelser. Skift vernet hvis det er blitt utsatt for slag eller har sprekker.	X
Kontroller at klingen er godt sentrert, skarp og uten sprekker. En usentrett klinge forårsaker vibrasjoner som kan føre til skader på maskinen.	X
Kontroller at trimmerhodet er uskadd og uten sprekker. Skift trimmerhodet om nødvendig.	X
Kontroller at skjæreutstyrets låsemutter er trukket ordentlig til. X
Kontroller låseskruens tiltrekking ved bruk av kulelagret støttekopp. X
Kontroller at klingens transportbeskyttelse er hel, og at den kan settes fast ordentlig.	X
Kontroller at skruer og mutre er trukket til. X
Kontroller at det ikke er noen brennstofflekkasje fra motor, tank eller brennstoffledninger.	X
Kontroller startapparat med snor. X
Kontroller at vibrasjonsisolatorene ikke er skadet. X
Rengjør tennpluggen utvendig. Ta den ut og kontroller elektrodeavstanden. Juster avstanden til 0,5 mm, eller skift tennplugg. Påse at tennpluggen har såkalt radiostøyfilter.		X
Rengjør maskinens kjølesystem.		X
Rengjør eller skift lyddemperens gnistfangernett (gjelder kun lyddemper uten katalysator).		X
Rengjør forgasseren utvendig og området rundt denne.		X
Kontroller at vinkelgiret er 3/4 fylt med smøremiddel. Etterfyll om nødvendig med spesialfett.		X
Kontroller at selens sikkerhetsutløsning er uskadd og fungerer.			X
Kontroller at bensinfilteret ikke er forurenset eller at bensinslangen har sprekker eller andre defekter. Skift om nødvendig.			X
Kontroller alle kabler og forbindelser.			X
Kontroller kopling, koplingsfjærer og koplingstrommel for slitasje. Skift om nødvendig hos autorisert serviceverksted.			X
Skift tennplugg. Påse at tennpluggen har såkalt radiostøyfilter.			X
Kontroller og rengjør eventuelt lyddemperens gnistfangernett (gjelder kun lyddemper med katalysator).			X
Smør drivakselen med spesialfett.	Gjøres hver tredje måned.
Bytt vibrasjonsisolatorer etter hver sesong, dog minst en gang per år.

Tekniske data
343R 345RX 343F

Motor
Sylindervolum, cm^3 : 45 45 45
Sylinderdiameter, mm 42 42 42
Slaglengde, mm 32,5 32,5 32,5
Tomgangsturtall, o/min 2800 2800 2800
Anbefalt maks. ruseturtall, o/min 12500 12500 13500
Turtall på utgående aksel, o/min 9000 9000 10500
Maks. motoreffekt ifølge ISO 8893, kW/ o/min	2,0/9000	2,0/9000	2,0/9000
Katalysatorlyddemper Nei Ja	Nei
Tenningssystem
Produsent/type av tenningssystem SEM AM	SEM AM	SEM AM
Tennplugg	Champion RCJ 6Y	Champion RCJ 6Y	Champion RCJ 6Y
Elektrodeavstand, mm	0,5	0,5	0,5
Brennstoff-/smøresystem
Produsent/type av forgasser	Zama C1Q	Zama C1Q	Zama C1Q
Volum bensintank, liter 0,9	0,9	0,9
Vekt
Vekt uten brennstoff, skjæreutstyr og vern, kg	8,2	7,9	7,9
Støyutslipp
(se anm. 1)
Lydeffektnivå, mål dB(A)	114	114	114
Lydeffektnivå, garantert L_WA dB(A)	116	116	116
Ljudnivåer
(se anm. 2)
Ekvivalent lydtrykksnivå ved brukerens øre, målt etter EN/ISO 11806 og ISO 7917, dB(A), min./maks.:	99/104 99/104 99/104
Vibrasjonsnivåer
Vibrasjonsnivåer i håndtak, målt etter EN/ISO 11806 og ISO 7916, m/s^2
Ved tomgang, venstre/høyre håndtak, min.:	3,7/4,5 2,5/2,8 3,7/4,5
Ved tomgang, venstre/høyre håndtak, maks.:	4,0/4,7 3,0/3,9 4,0/4,7
Ved ruseturtall, venstre/høyre håndtak, min.:	2,1/2,3 0,8/1,2 2,1/2,3
Ved ruseturtall, venstre/høyre håndtak, maks.:	2,5/2,7 1,2/1,9 2,5/2,7

Anm.1: Utslipp av støy til omgivelsene målt som lydeffekt ( L_WA ) ifølge EF-direktiv 2000/14/EC.
Anm. 2: Ekvivalent lydtrykknivå beregnes som den tidsvektede energisummen for lydtrykknivåene ved ulike driftstilstander under følgende tidsinndeling: 1/2 tomgang og 1/2 maks. turtall.
OBS! Lydtrykket ved brukerens øre og vibrasjoner i håndtak er målt med alt skjæreutstyr som er godkjent for maskinen. I tabellen angis laveste og høyeste verdi.

345FX 345FXT

Motor

Sylindervolum, cm ^3 : 43 43

Sylinderdiameter, mm 41 41

Slaglengde, mm 32,5 32,5

Tomgangsturtall, o/min 2800 2800

Anbefalt maks. ruseturtall, o/min 13500 13500

Produsent/type av tenningssystem SEM AM	SEM AM
Tennplugg	Champion RCJ 6Y	Champion RCJ 6Y
Elektrodeavstand, mm	0,5	0,5

Produsent/type av forgasser		Zama C1Q	Zama C1Q
Volum bensintank, liter 0,9	0,9

Vekt

Vekt uten brennstoff, skjæreutstyr og vern, kg 7,8 7,9

Støyutslipp

(se anm. 1)

Lydeffektnivå, mål dB(A)	115	115
Lydeffektnivå, garantert L_WA dB(A)	116	116

Ljudnivåer

(se anm. 2)

Ekvivalent lydtrykksnivå ved brukerens øre, målt etter EN/ISO 11806 og ISO 7917, dB(A), min./maks.: 98/104 98/104

Vibrasjonsnivåer

Vibrasjonsnivåer i håndtak, målt etter EN/ISO 11806 og ISO 7916, m/s ^2

Ved ruseturtall, venstre/høyre håndtak, maks.: 1,4/1,7 1,4/1,7

Anm.1: Utslipp av støy til omgivelsene målt som lydeffekt (LWA) ifølge EF-direktiv 2000/14/EC.

Anm. 2: Ekvivalent lydtrykknivå beregnes som den tidsvektede energisummen for lydtrykknivåene ved ulike driftstilstander under følgende tidsinndeling: 1/2 tomgang og 1/2 maks. turtall.

OBS! Lydtrykket ved brukerens øre og vibrasjoner i håndtak er målt med alt skjæreutstyr som er godkjent for maskinen. I tabellen angis laveste og høyeste verdi.

343FR, 343FRM

Motor

Sylindervolum, cm ^3 : 45

Sylinderdiameter, mm 42

Slaglengde, mm 32,5

Tomgangsturtall, o/min 2800

Anbefalt maks. ruseturtall, o/min 12500

Produsent/type av tenningssystem SEM AM

Produsent/type av forgasser Zama C1Q

Volum bensintank, liter 0,9

Vekt

Vekt uten brennstoff, skjæreutstyr og vern, kg 8,2

Støyutslipp

(se anm. 1)

Lydeffektnivå, mål dB(A) 114

Lydeffektnivå, garantert L_WA dB(A) 116

Ljudnivåer

(se anm. 2)

Ekvivalent lydtrykksnivå ved brukerens øre, målt etter EN ISO 22868, dB(A), min./maks.: 97/100

Vibrasjonsnivåer

Vibrasjonsnivåer i håndtak, målt etter EN ISO 22867, m/s²

Ved tomgang, venstre/høyre håndtak, min.: 2,1/2,4

Ved tomgang, venstre/høyre håndtak, maks.: 3,4/4,2

Ved ruseturtall, venstre/høyre håndtak, min.: 2,0/2,1

Ved ruseturtall, venstre/høyre håndtak, maks.: 2,8/3,3

Anm.1: Utslipp av støy til omgivelsene målt som lydeffekt (L _WA ) ifølge EF-direktiv 2000/14/EC.

Anm. 2: Ekvivalent lydtrykknivå beregnes som den tidsvektede energisummen for lydtrykknivåene ved ulike driftstilstander under følgende tidsinndeling: 1/2 tomgang og 1/2 maks. turtall.

OBS! Lydtrykket ved brukerens øre og vibrasjoner i håndtak er målt med alt skjæreutstyr som er godkjent for maskinen. I tabellen angis laveste og høyeste verdi.

343R
Godkjent tilbehør Type Skjerm for skjæreutstyr, Art.nr.
Sentrumshull i blader/kniver ∅ 25,4 mm	Gjenge bladaksel M12
Gressklinge/gresskniv	Multi 255-3 (∅ 255 3-tannet) 537 28 85-01
	Multi 275-4 (∅ 275 4-tannet) 537 28 85-01
	Multi 300-3 (∅ 300 3-tannet) 537 28 85-01
Sagblad	Maxi XS 200-22 (∅ 200 22-tannet) 537 31 09-01
	Scarlet 200-22 (∅ 200 22-tannet) 537 31 09-01
Plastkniver Tricut ∅ 300 mm 537 28 85-01
Trimmerhode	Trimmy S 503 95 43-01
	Trimmy S II 503 95 43-01
	Auto 55 503 95 43-01
	T45x 503 95 43-01
Støttekopp	Fast
	Kulelagret
Hakkekniv -	Sett 544 84 29-01

343FR, 343FRM
Godkjent tilbehør Type Skjerm for skjæreutstyr, Art.nr.
Sentrumshull i blader/kniver ∅ 25,4 mm	Gjenge bladaksel M12
Gressklinge/gresskniv	Multi 255-3 (∅ 255 3-tannet) 537 28 85-01
	Multi 275-4 (∅ 275 4-tannet) 537 28 85-01
	Multi 300-3 (∅ 300 3-tannet) 537 28 85-01
Sagblad	Maxi XS 200-22 (∅ 200 22-tannet) 537 31 09-01
	Scarlet 200-22 (∅ 200 22-tannet) 537 31 09-01
Plastkniver Tricut ∅ 300 mm 537 28 85-01
Trimmerhode	Trimmy S II 503 95 43-01
	Auto 55 503 95 43-01
	T45x 503 95 43-01
StøttekoppHakkekniv	Fast
	Kulelagret
	-	Sett 544 84 29-01

TEKNISKE DATA

345RX
Godkjent tilbehør Type Skjerm for skjæreutstyr, Art.nr.
Sentrumshull i blader/kniver ∅ 25,4 mm	Gjenge bladaksel M12
Gressklinge/gresskniv	Multi 255-3 (∅ 255 3-tannet) 537 28 85-01
	Multi 275-4 (∅ 275 4-tannet) 537 28 85-01
	Multi 300-3 (∅ 300 3-tannet) 537 28 85-01
Sagblad	Maxi XS 200-22 (∅ 200 22-tannet) 537 31 09-01
	Scarlet 200-22 (∅ 200 22-tannet) 537 31 09-01
Plastkniver Tricut ∅ 300 mm 537 28 85-01
Trimmerhode	Trimmy S 503 95 43-01
	Trimmy S II 503 95 43-01
	Auto 55 503 95 43-01
	T45x 503 95 43-01
Støttekopp	Fast
	Kulelagret

343F, 345FX, 345FXT
Godkjent tilbehør Type Skjerm for skjæreutstyr, Art.nr.
Sentrumshull i blader/kniver ∅ 20 mm Gjenge bladaksel M12
Gressklinge/gresskniv	Multi 255-3 (∅ 255 3-tannet) 537 29 74-01
	Multi 275-4 (∅ 275 4-tannet) 537 29 74-01
	Multi 300-3 (∅ 300 3-tannet) 537 29 74-01
Sagblad	Maxi XS 200-22 (∅ 200 22-tannet) 537 21 71-01
	Scarlet 200-22 (∅ 200 22-tannet) 537 21 71-01
	Scarlet 225-24 (∅ 225 24-tannet) 502 03 94-06
Plastkniver Tricut ∅ 300 mm 537 29 74-01
Trimmerhode	Trimmy S 537 29 73-01
	Trimmy S II 537 29 73-01
	Auto 55 537 29 73-01
	T45x 537 29 73-01
Støttekopp	Fast
	Kulelagret

EF-erklæring om samsvar (Gjelder kun Europa)

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf. [phone], forsikrer hermed at ryddesagene Husqvarna 343F, 345FX/FXT, 343R, 343FR, 343FRM og 345RXfra 2002 års serienummer og fremover (året oppgis i klartekst på typeskiltet pluss et etterfølgende serienummer), tilsvarer forskriftene i RÅDSDIREKTIV:

• av 22. juni 1998 "angående maskiner" 98/37/EC, tillegg IIA.
• av 3. mai 1989 "angående elektromagnetisk kompatibilitet" 89/336/EC, samt nå gjeldende tillegg.
• av 8. mai 2000 "angående utslipp av støy til omgivelsene" 2000/14/EC. Vurdering av overensstemmelse utført i henhold til Vedlegg V. For informasjon angående støyutslippene, se kapitlet Tekniske data.

Følgende standarder er blitt tillempet:

EN292-2, CISPR 12:2001, EN ISO 11806. (343F, 345FX, 345FXT, 343R, 345RX)

EN ISO 12100-2, CISPR 12:2005, EN ISO 11806 (343FR, 343FRM)

SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Sverige, har utført frivillig typekontroll for Husqvarna AB. Sertifikatene har nummer: SEC/02/919, 01/164/033, 01/164/034 - 343R, 343FR, 343FRMSEC/02/921, 01/164/033, 01/164/034 - 343RX, SEC/02/918, 01/164/032 - 343F, SEC/02/920, 01/164/031 - 345FX, 345FXT.

Huskvarna, 3. oktober 2006
